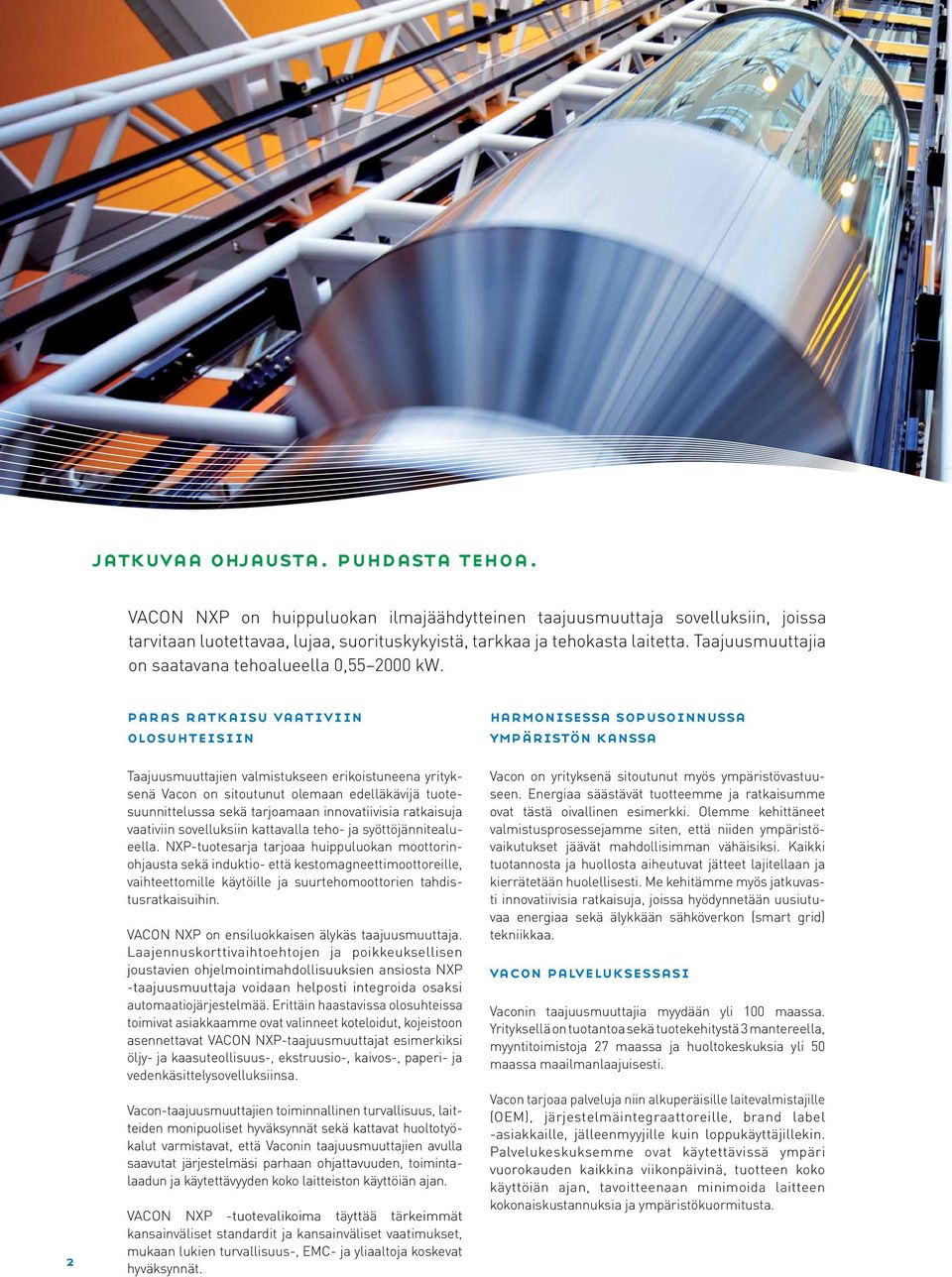

2 jatkuvaa ohjausta. puhdasta tehoa. VACON NXP on huippuluokan ilmajäähdytteinen taajuusmuuttaja sovelluksiin, joissa tarvitaan luotettavaa, lujaa, suorituskykyistä, tarkkaa ja tehokasta laitetta. Taajuusmuuttajia on saatavana tehoalueella 0, kw. paras ratkaisu vaativiin olosuhteisiin Taajuusmuuttajien valmistukseen erikoistuneena yrityksenä Vacon on sitoutunut olemaan edelläkävijä tuotesuunnittelussa sekä tarjoamaan innovatiivisia ratkaisuja vaativiin sovelluksiin kattavalla teho- ja syöttöjännitealueella. NXP-tuotesarja tarjoaa huippuluokan moottorinohjausta sekä induktio- että kestomagneettimoottoreille, vaihteettomille käytöille ja suurtehomoottorien tahdistusratkaisuihin. VACON NXP on ensiluokkaisen älykäs taajuusmuuttaja. Laajennuskorttivaihtoehtojen ja poikkeuksellisen joustavien ohjelmointimahdollisuuksien ansiosta NXP -taajuusmuuttaja voidaan helposti integroida osaksi automaatiojärjestelmää. Erittäin haastavissa olosuhteissa toimivat asiakkaamme ovat valinneet koteloidut, kojeistoon asennettavat VACON NXP-taajuusmuuttajat esimerkiksi öljy- ja kaasuteollisuus-, ekstruusio-, kaivos-, paperi- ja vedenkäsittelysovelluksiinsa. Vacon-taajuusmuuttajien toiminnallinen turvallisuus, laitteiden monipuoliset hyväksynnät sekä kattavat huoltotyökalut varmistavat, että Vaconin taajuusmuuttajien avulla saavutat järjestelmäsi parhaan ohjattavuuden, toimintalaadun ja käytettävyyden koko laitteiston käyttöiän ajan. VACON NXP -tuotevalikoima täyttää tärkeimmät kansainväliset standardit ja kansainväliset vaatimukset, mukaan lukien turvallisuus-, EMC- ja yliaaltoja koskevat hyväksynnät. harmonisessa sopusoinnussa ympäristön kanssa Vacon on yrityksenä sitoutunut myös ympäristövastuuseen. Energiaa säästävät tuotteemme ja ratkaisumme ovat tästä oivallinen esimerkki. Olemme kehittäneet valmistusprosessejamme siten, että niiden ympäristövaikutukset jäävät mahdollisimman vähäisiksi. Kaikki tuotannosta ja huollosta aiheutuvat jätteet lajitellaan ja kierrätetään huolellisesti. Me kehitämme myös jatkuvasti innovatiivisia ratkaisuja, joissa hyödynnetään uusiutuvaa energiaa sekä älykkään sähköverkon (smart grid) tekniikkaa. vacon palveluksessasi Vaconin taajuusmuuttajia myydään yli 00 maassa. Yrityksellä on tuotantoa sekä tuotekehitystä 3 mantereella, myyntitoimistoja 7 maassa ja huoltokeskuksia yli 50 maassa maailmanlaajuisesti. Vacon tarjoaa palveluja niin alkuperäisille laitevalmistajille (OEM), järjestelmäintegraattoreille, brand label -asiakkaille, jälleenmyyjille kuin loppukäyttäjillekin. Palvelukeskuksemme ovat käytettävissä ympäri vuorokauden kaikkina viikonpäivinä, tuotteen koko käyttöiän ajan, tavoitteenaan minimoida laitteen kokonaiskustannuksia ja ympäristökuormitusta.

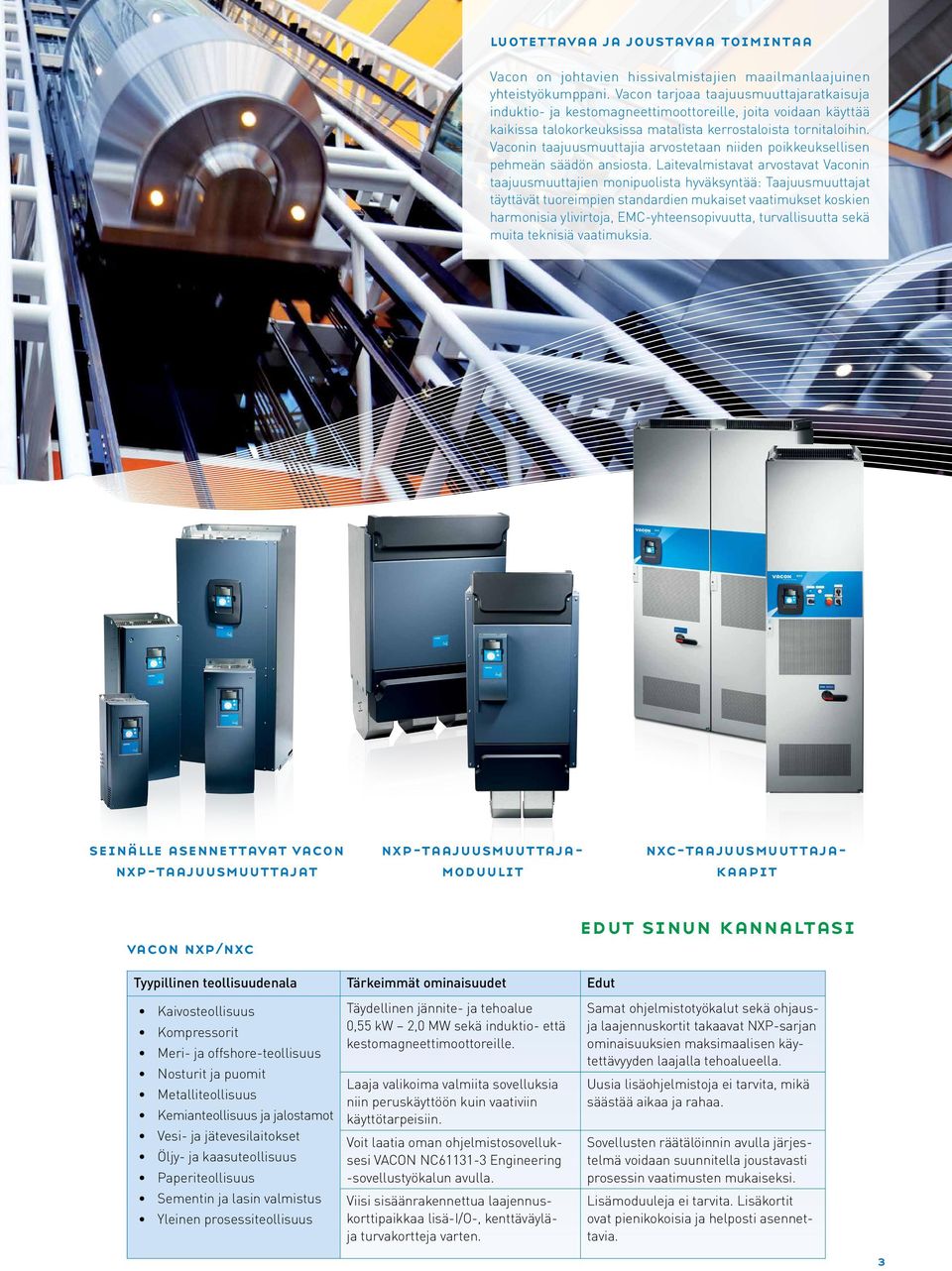

3 luotettavaa ja joustavaa toimintaa Vacon on johtavien hissivalmistajien maailmanlaajuinen yhteistyökumppani. Vacon tarjoaa taajuusmuuttajaratkaisuja induktio- ja kestomagneettimoottoreille, joita voidaan käyttää kaikissa talokorkeuksissa matalista kerrostaloista tornitaloihin. Vaconin taajuusmuuttajia arvostetaan niiden poikkeuksellisen pehmeän säädön ansiosta. Laitevalmistavat arvostavat Vaconin taajuusmuuttajien monipuolista hyväksyntää: Taajuusmuuttajat täyttävät tuoreimpien standardien mukaiset vaatimukset koskien harmonisia ylivirtoja, EMC-yhteensopivuutta, turvallisuutta sekä muita teknisiä vaatimuksia. seinälle asennettavat vacon nxp-taajuusmuuttajat nxp-taajuusmuuttajamoduulit nxc-taajuusmuuttajakaapit vacon nxp/nxc edut sinun kannaltasi Tyypillinen teollisuudenala Tärkeimmät ominaisuudet Edut Kaivosteollisuus Kompressorit Meri- ja offshore-teollisuus Nosturit ja puomit Metalliteollisuus Kemianteollisuus ja jalostamot Vesi- ja jätevesilaitokset Öljy- ja kaasuteollisuus Paperiteollisuus Sementin ja lasin valmistus Yleinen prosessiteollisuus Täydellinen jännite- ja tehoalue 0,55 kw,0 MW sekä induktio- että kestomagneettimoottoreille. Laaja valikoima valmiita sovelluksia niin peruskäyttöön kuin vaativiin käyttötarpeisiin. Voit laatia oman ohjelmistosovelluksesi VACON NC63-3 Engineering -sovellustyökalun avulla. Viisi sisäänrakennettua laajennuskorttipaikkaa lisä-i/o-, kenttäväyläja turvakortteja varten. Samat ohjelmistotyökalut sekä ohjausja laajennuskortit takaavat NXP-sarjan ominaisuuksien maksimaalisen käytettävyyden laajalla tehoalueella. Uusia lisäohjelmistoja ei tarvita, mikä säästää aikaa ja rahaa. Sovellusten räätälöinnin avulla järjestelmä voidaan suunnitella joustavasti prosessin vaatimusten mukaiseksi. Lisämoduuleja ei tarvita. Lisäkortit ovat pienikokoisia ja helposti asennettavia. 3

4 monipuoliset lisävarusteet vacon nxp -ohjaus VACON NXP tarjoaa tehokkaan ohjausympäristön kaikkiin vaativiin taajuusmuuttajien käyttökohteisiin. Suorituskykyisten komponenttien avulla saavutetaan poikkeuksellisen hyvä prosessointi- ja laskentateho. VACON NXP tukee sekä induktio- että kestomagneettimoottoreita open ja closed loop -säädettyinä. VACON NXP sisältää sisäänrakennetun ohjelmoidun logiikan, jonka käyttö ei vaadi lisälaitteita. VACON NC63-3 Engineering -sovelluksella voidaan parantaa suorituskykyä ja vähentää kustannuksia integroimalla käyttöön asiakaskohtaisia toimintoja. Kaikissa NXP-taajuusmuuttajissa käytetään samoja ohjauskortteja, mikä takaa NXP-sarjan ominaisuuksien maksimaalisen käytettävyyden laajalla tehoalueella. lisäkortit NXP-ohjausyksikön viisi laajennuskorttipaikkaa (A, B, C, D, E) tekee siitä poikkeuksellisen laajasti muunneltavan. Kenttäväylä-, enkooderi- ja I/O-kortit voidaan kytkeä korttipaikkaan helposti irrottamatta muita osia. Kaikki laajennuskortit on lueteltu sivulla. Engineering-sovellustyökalu, HMI kenttäväylävaihtoehdot Älykäs kenttälaite Kenttäväylä Säädin VACON NXP -taajuusmuuttaja voidaan helposti integroida osaksi laitoksen automaatiojärjestelmää kytkemällä se laajennuskortin avulla esimerkiksi Profibus DP-, Modbus RTU-, DeviceNet- tai CANopenkenttäväylään. Kenttäväylätekniikan ansiosta prosessilaitteistoon ohjaus ja valvonta on entistä tehokkaampaa ja kaapelointia tarvitaan entistä vähemmän. Tämä on erityisen tärkeä etu teollisuudenaloille, joissa tuotteiden pitää valmistua täsmälleen oikeassa ajassa ja olosuhteissa. Ulkoinen +4 voltin apujännite mahdollistaa tietoliikenteen silloinkin, kun päävirtalähde ei ole kytkettynä. Käyttöjen välinen nopea tietoliikenne on mahdollista Vaconin nopean SystemBus-valokuituyhteyden avulla. Profibus DP DeviceNet Modbus RTU CANopen ethernet-liitettävyys VACON NXP on ensiluokkainen taajuusmuuttajavalinta, koska älykäs taajuusmuuttaja poistaa tiedonsiirron lisätyökalujen hankintatarpeen. Ethernet-liitännän ansiosta taajuusmuuttajan valvonta, asetukset ja vianmääritys voidaan tehdä etäyhteydellä. NXP-taajuusmuuttajissa voidaan käyttää useaa eri Ethernet-protokollaa, esimerkiksi Profinet IO-, Ethernet IP- ja Modbus/TCP-protokollaa. Uusia Ethernet-protokollia on jatkuvasti kehitteillä. Modbus/TCP Profinet IO Ethernet I/P 4

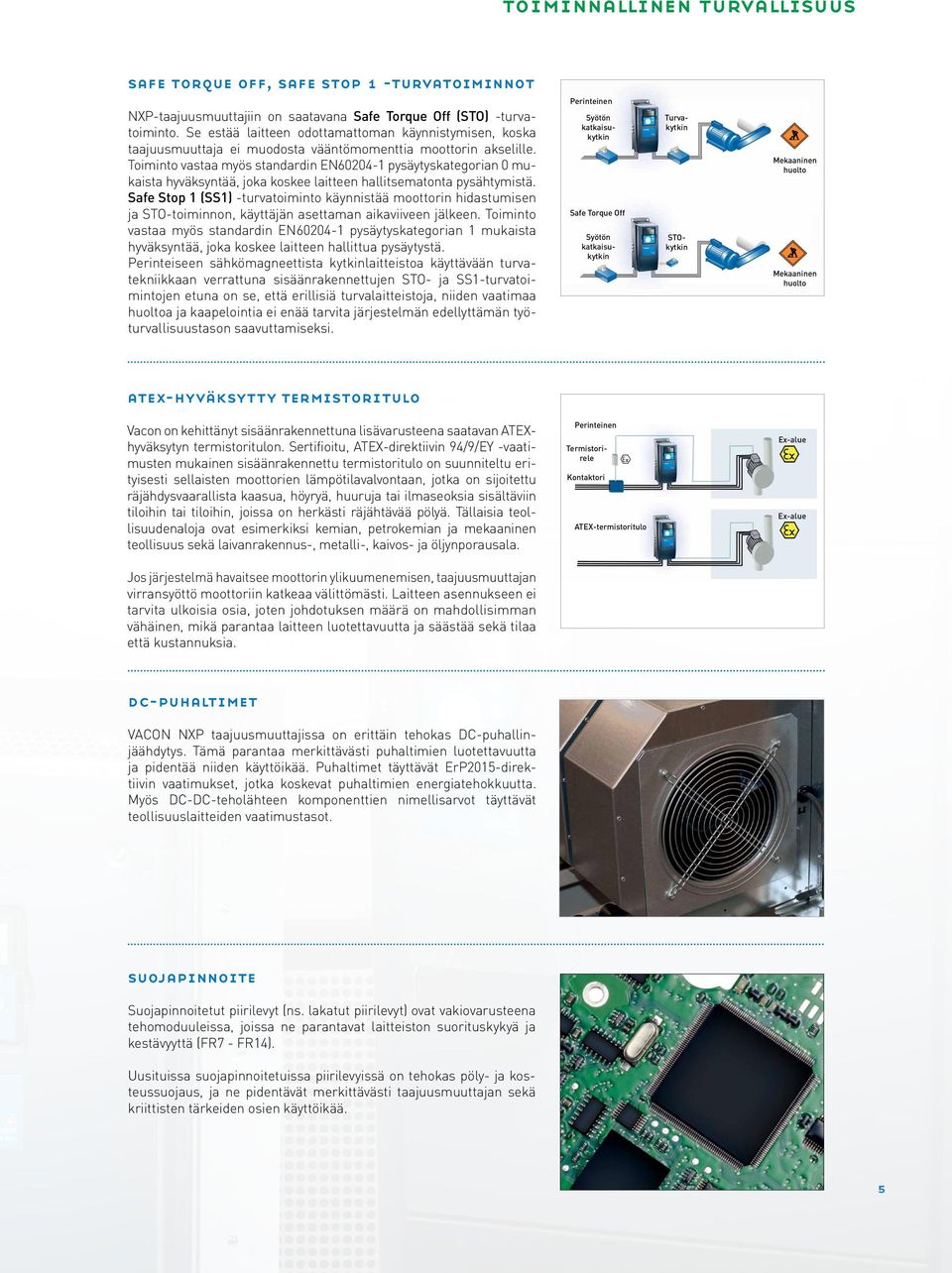

5 toiminnallinen turvallisuus safe torque off, safe stop -turvatoiminnot NXP-taajuusmuuttajiin on saatavana Safe Torque Off (STO) -turvatoiminto. Se estää laitteen odottamattoman käynnistymisen, koska taajuusmuuttaja ei muodosta vääntömomenttia moottorin akselille. Toiminto vastaa myös standardin EN6004- pysäytyskategorian 0 mukaista hyväksyntää, joka koskee laitteen hallitsematonta pysähtymistä. Safe Stop (SS) -turvatoiminto käynnistää moottorin hidastumisen ja STO-toiminnon, käyttäjän asettaman aikaviiveen jälkeen. Toiminto vastaa myös standardin EN6004- pysäytyskategorian mukaista hyväksyntää, joka koskee laitteen hallittua pysäytystä. Perinteiseen sähkömagneettista kytkinlaitteistoa käyttävään turvatekniikkaan verrattuna sisäänrakennettujen STO- ja SS-turvatoimintojen etuna on se, että erillisiä turvalaitteistoja, niiden vaatimaa huoltoa ja kaapelointia ei enää tarvita järjestelmän edellyttämän työturvallisuustason saavuttamiseksi. Perinteinen Syötön katkaisukytkin Safe Torque Off Syötön katkaisukytkin STOkytkin Turvakytkin Mekaaninen huolto Mekaaninen huolto atex-hyväksytty termistoritulo Vacon on kehittänyt sisäänrakennettuna lisävarusteena saatavan ATEXhyväksytyn termistoritulon. Sertifioitu, ATEX-direktiivin 94/9/EY -vaatimusten mukainen sisäänrakennettu termistoritulo on suunniteltu erityisesti sellaisten moottorien lämpötilavalvontaan, jotka on sijoitettu räjähdysvaarallista kaasua, höyryä, huuruja tai ilmaseoksia sisältäviin tiloihin tai tiloihin, joissa on herkästi räjähtävää pölyä. Tällaisia teollisuudenaloja ovat esimerkiksi kemian, petrokemian ja mekaaninen teollisuus sekä laivanrakennus-, metalli-, kaivos- ja öljynporausala. Perinteinen Termistorirele Kontaktori ATEX-termistoritulo Ex-alue Ex-alue Jos järjestelmä havaitsee moottorin ylikuumenemisen, taajuusmuuttajan virransyöttö moottoriin katkeaa välittömästi. Laitteen asennukseen ei tarvita ulkoisia osia, joten johdotuksen määrä on mahdollisimman vähäinen, mikä parantaa laitteen luotettavuutta ja säästää sekä tilaa että kustannuksia. dc-puhaltimet VACON NXP taajuusmuuttajissa on erittäin tehokas DC-puhallinjäähdytys. Tämä parantaa merkittävästi puhaltimien luotettavuutta ja pidentää niiden käyttöikää. Puhaltimet täyttävät ErP05-direktiivin vaatimukset, jotka koskevat puhaltimien energiatehokkuutta. Myös DC-DC-teholähteen komponenttien nimellisarvot täyttävät teollisuuslaitteiden vaatimustasot. Picture? suojapinnoite Suojapinnoitetut piirilevyt (ns. lakatut piirilevyt) ovat vakiovarusteena tehomoduuleissa, joissa ne parantavat laitteiston suorituskykyä ja kestävyyttä (FR7 - FR4). Uusituissa suojapinnoitetuissa piirilevyissä on tehokas pöly- ja kosteussuojaus, ja ne pidentävät merkittävästi taajuusmuuttajan sekä kriittisten tärkeiden osien käyttöikää. 5

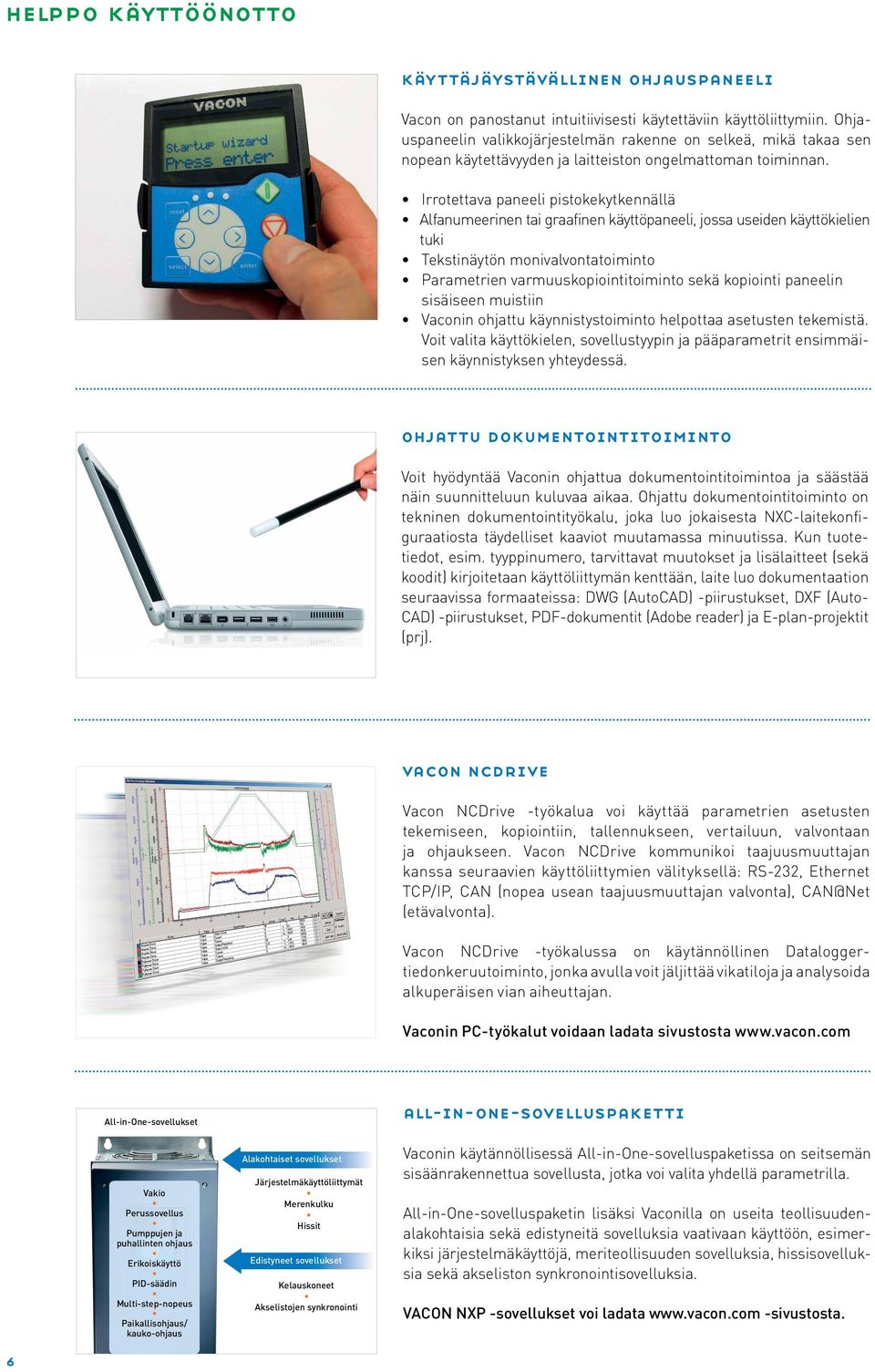

6 helppo käyttöönotto käyttäjäystävällinen ohjauspaneeli Vacon on panostanut intuitiivisesti käytettäviin käyttöliittymiin. Ohjauspaneelin valikkojärjestelmän rakenne on selkeä, mikä takaa sen nopean käytettävyyden ja laitteiston ongelmattoman toiminnan. Irrotettava paneeli pistokekytkennällä Alfanumeerinen tai graafinen käyttöpaneeli, jossa useiden käyttökielien tuki Tekstinäytön monivalvontatoiminto Parametrien varmuuskopiointitoiminto sekä kopiointi paneelin sisäiseen muistiin Vaconin ohjattu käynnistystoiminto helpottaa asetusten tekemistä. Voit valita käyttökielen, sovellustyypin ja pääparametrit ensimmäisen käynnistyksen yhteydessä. ohjattu dokumentointitoiminto Voit hyödyntää Vaconin ohjattua dokumentointitoimintoa ja säästää näin suunnitteluun kuluvaa aikaa. Ohjattu dokumentointitoiminto on tekninen dokumentointityökalu, joka luo jokaisesta NXC-laitekonfiguraatiosta täydelliset kaaviot muutamassa minuutissa. Kun tuotetiedot, esim. tyyppinumero, tarvittavat muutokset ja lisälaitteet (sekä koodit) kirjoitetaan käyttöliittymän kenttään, laite luo dokumentaation seuraavissa formaateissa: DWG (AutoCAD) -piirustukset, DXF (Auto- CAD) -piirustukset, PDF-dokumentit (Adobe reader) ja E-plan-projektit (prj). vacon ncdrive Vacon NCDrive -työkalua voi käyttää parametrien asetusten tekemiseen, kopiointiin, tallennukseen, vertailuun, valvontaan ja ohjaukseen. Vacon NCDrive kommunikoi taajuusmuuttajan kanssa seuraavien käyttöliittymien välityksellä: RS-3, Ethernet TCP/IP, CAN (nopea usean taajuusmuuttajan valvonta), (etävalvonta). Vacon NCDrive -työkalussa on käytännöllinen Dataloggertiedonkeruutoiminto, jonka avulla voit jäljittää vikatiloja ja analysoida alkuperäisen vian aiheuttajan. Vaconin PC-työkalut voidaan ladata sivustosta All-in-One-sovellukset Vakio Perussovellus Pumppujen ja puhallinten ohjaus Erikoiskäyttö PID-säädin Multi-step-nopeus Paikallisohjaus/ kauko-ohjaus Alakohtaiset sovellukset Järjestelmäkäyttöliittymät Merenkulku Hissit Edistyneet sovellukset Kelauskoneet Akselistojen synkronointi all-in-one-sovelluspaketti Vaconin käytännöllisessä All-in-One-sovelluspaketissa on seitsemän sisäänrakennettua sovellusta, jotka voi valita yhdellä parametrilla. All-in-One-sovelluspaketin lisäksi Vaconilla on useita teollisuudenalakohtaisia sekä edistyneitä sovelluksia vaativaan käyttöön, esimerkiksi järjestelmäkäyttöjä, meriteollisuuden sovelluksia, hissisovelluksia sekä akseliston synkronointisovelluksia. VACON NXP -sovellukset voi ladata -sivustosta. 6

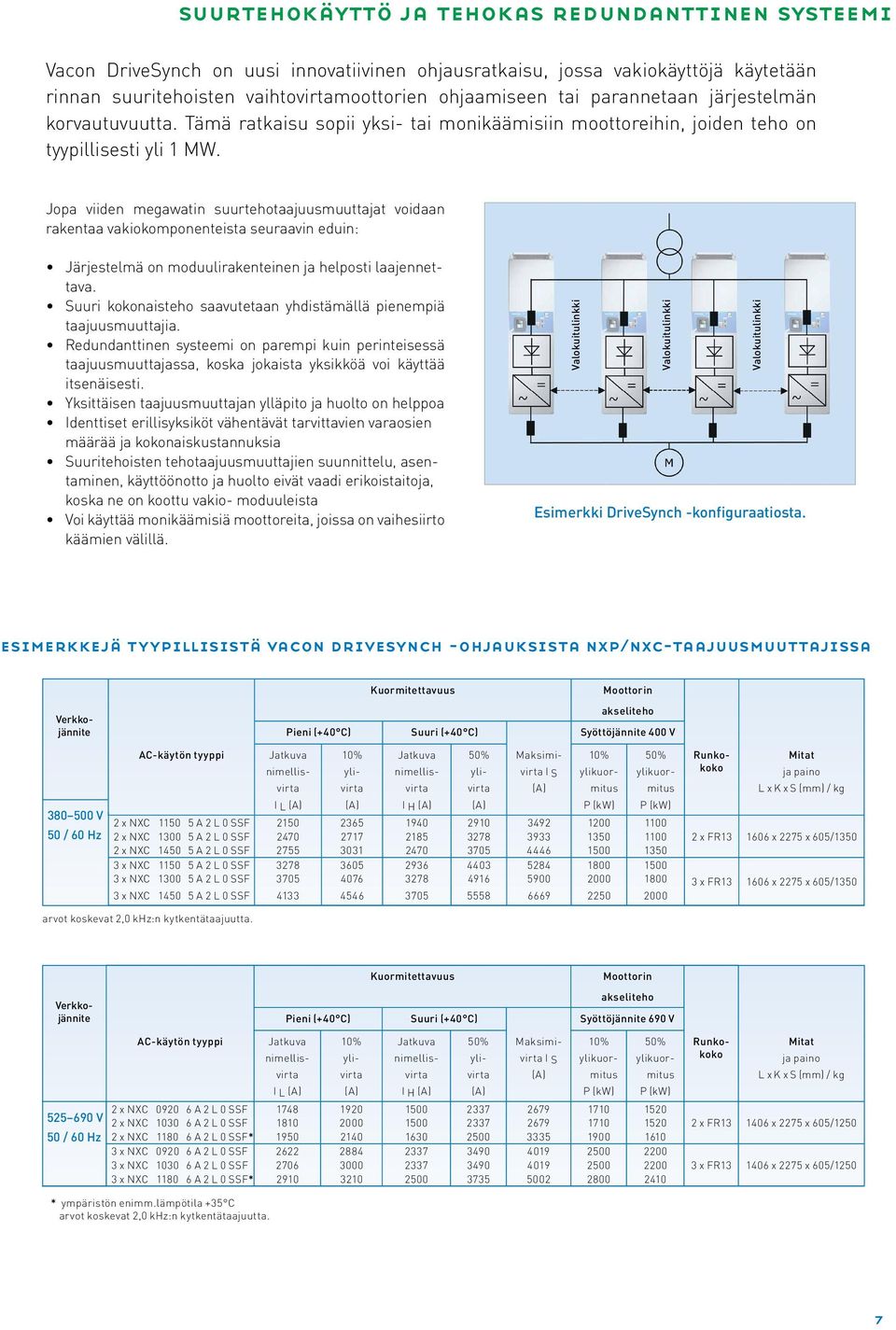

7 suurtehokäyttö ja tehokas redundanttinen systeemi Vacon DriveSynch on uusi innovatiivinen ohjausratkaisu, jossa vakiokäyttöjä käytetään rinnan suuritehoisten vaihtovirtamoottorien ohjaamiseen tai parannetaan järjestelmän korvautuvuutta. Tämä ratkaisu sopii yksi- tai monikäämisiin moottoreihin, joiden teho on tyypillisesti yli MW. Jopa viiden megawatin suurtehotaajuusmuuttajat voidaan rakentaa vakiokomponenteista seuraavin eduin: Järjestelmä on moduulirakenteinen ja helposti laajennettava. Suuri kokonaisteho saavutetaan yhdistämällä pienempiä taajuusmuuttajia. Redundanttinen systeemi on parempi kuin perinteisessä taajuusmuuttajassa, koska jokaista yksikköä voi käyttää itsenäisesti. Yksittäisen taajuusmuuttajan ylläpito ja huolto on helppoa Identtiset erillisyksiköt vähentävät tarvittavien varaosien määrää ja kokonaiskustannuksia Suuritehoisten tehotaajuusmuuttajien suunnittelu, asentaminen, käyttöönotto ja huolto eivät vaadi erikoistaitoja, koska ne on koottu vakio- moduuleista Voi käyttää monikäämisiä moottoreita, joissa on vaihesiirto käämien välillä. Valokuitulinkki Valokuitulinkki Valokuitulinkki Esimerkki DriveSynch -konfiguraatiosta. esimerkkejä tyypillisistä vacon drivesynch -ohjauksista nxp/nxc-taajuusmuuttajissa Kuormitettavuus Moottorin akseliteho Pieni (+40 C) Suuri (+40 C) Syöttöjännite 400 V AC-käytön tyyppi 0% Maksimivirta I S 0% V I L I H x NXC 50 5 A L 0 SSF / 60 Hz x NXC A L 0 SSF x NXC A L 0 SSF x NXC 50 5 A L 0 SSF x NXC A L 0 SSF x NXC A L 0 SSF Runkokoko Mitat ja paino L x K x S (mm) / kg x FR3 606 x 75 x 605/350 3 x FR3 606 x 75 x 605/350 arvot koskevat,0 khz:n kytkentätaajuutta. Verkkojännite Verkkojännite Kuormitettavuus Moottorin akseliteho Pieni (+40 C) Suuri (+40 C) Syöttöjännite 690 V AC-käytön tyyppi I L 0% I H Maksimivirta I S 0% V x NXC A L 0 SSF x NXC A L 0 SSF / 60 Hz x NXC 80 6 A L 0 SSF* x NXC A L 0 SSF x NXC A L 0 SSF x NXC 80 6 A L 0 SSF* Runkokoko Mitat ja paino L x K x S (mm) / kg x FR3 406 x 75 x 605/50 3 x FR3 406 x 75 x 605/50 * ympäristön enimm.lämpötila +35 C arvot koskevat,0 khz:n kytkentätaajuutta. 7

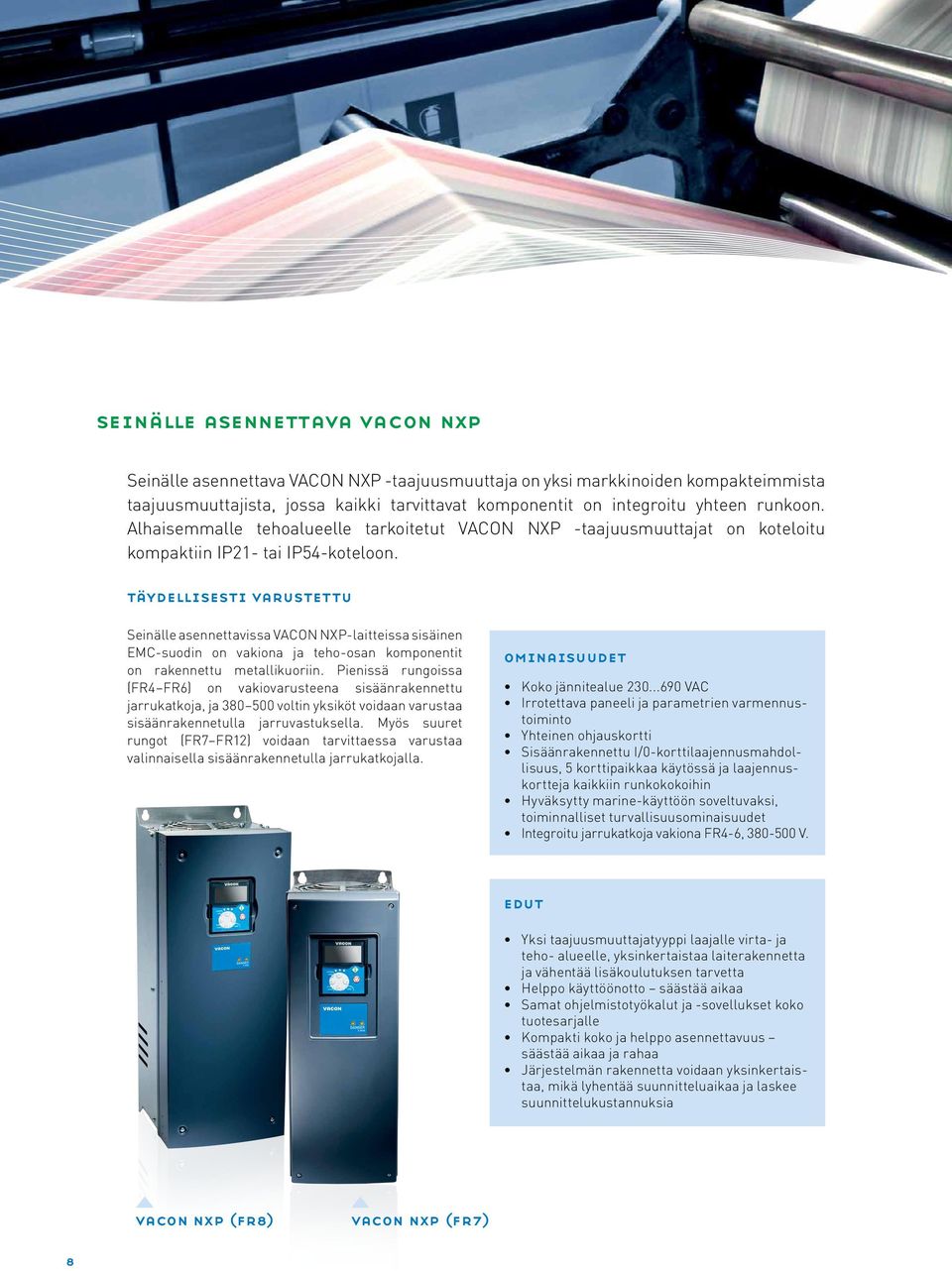

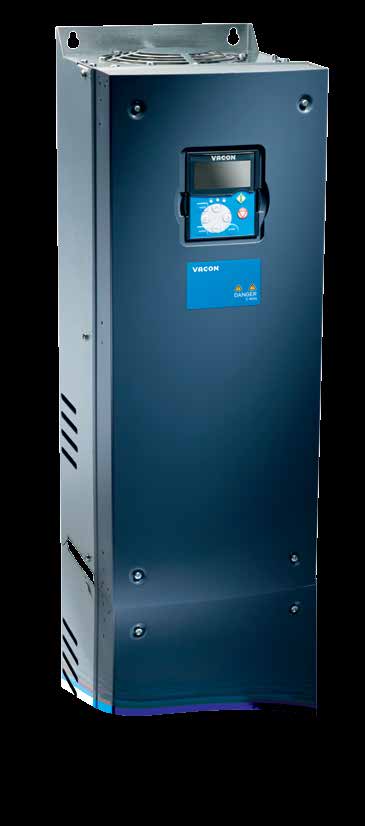

8 seinälle asennettava vacon nxp Seinälle asennettava VACON NXP -taajuusmuuttaja on yksi markkinoiden kompakteimmista taajuusmuuttajista, jossa kaikki tarvittavat komponentit on integroitu yhteen runkoon. Alhaisemmalle tehoalueelle tarkoitetut VACON NXP -taajuusmuuttajat on koteloitu kompaktiin IP- tai IP54-koteloon. täydellisesti varustettu Seinälle asennettavissa VACON NXP-laitteissa sisäinen EMC-suodin on vakiona ja teho-osan komponentit on rakennettu metallikuoriin. Pienissä rungoissa (FR4 FR6) on vakiovarusteena sisäänrakennettu jarrukatkoja, ja voltin yksiköt voidaan varustaa sisäänrakennetulla jarruvastuksella. Myös suuret rungot (FR7 FR) voidaan tarvittaessa varustaa valinnaisella sisäänrakennetulla jarrukatkojalla. ominaisuudet Koko jännitealue VAC Irrotettava paneeli ja parametrien varmennustoiminto Yhteinen ohjauskortti Sisäänrakennettu I/0-korttilaajennusmahdollisuus, 5 korttipaikkaa käytössä ja laajennuskortteja kaikkiin runkokokoihin Hyväksytty marine-käyttöön soveltuvaksi, toiminnalliset turvallisuusominaisuudet Integroitu jarrukatkoja vakiona FR4-6, V. edut Yksi taajuusmuuttajatyyppi laajalle virta- ja teho- alueelle, yksinkertaistaa laiterakennetta ja vähentää lisäkoulutuksen tarvetta Helppo käyttöönotto säästää aikaa Samat ohjelmistotyökalut ja -sovellukset koko tuotesarjalle Kompakti koko ja helppo asennettavuus säästää aikaa ja rahaa Järjestelmän rakennetta voidaan yksinkertaistaa, mikä lyhentää suunnitteluaikaa ja laskee suunnittelukustannuksia vacon nxp (fr8) vacon nxp (fr7) 8

9 tehoalueet ja mitat Kuormitettavuus Moottorin akseliteho Verkkojännite V 50 / 60 Hz V 50/60 Hz V 50/60 Hz 3 AC-käytön tyyppi NXP 0003 A H S S S NXP 0004 A H S S S NXP 0007 A H S S S NXP 0008 A H S S S NXP 00 A H S S S NXP 00 A H S S S NXP 007 A H S S S NXP 005 A H S S S NXP 003 A H S S S NXP 0048 A H S S S NXP 006 A H S S S NXP 0075 A H 0 S S S NXP 0088 A H 0 S S S NXP 04 A H 0 S S S NXP 040 A H 0 S S S NXP 070 A H 0 S S S NXP 005 A H 0 S S S NXP 06 A H 0 S S F NXP 0300 A H 0 S S F NXP A H S S S NXP A H S S S NXP A H S S S NXP A H S S S NXP A H S S S NXP 00 5 A H S S S NXP A H S S S NXP 00 5 A H S S S NXP A H S S S NXP A H S S S NXP A H S S S NXP A H S S S NXP A H 0 S S S NXP A H 0 S S S NXP A H 0 S S S NXP A H 0 S S S NXP A H 0 S S S NXP A H 0 S S S NXP 06 5 A H 0 S S F NXP A H 0 S S F NXP A L 0 S S S NXP A L 0 S S S NXP A L 0 S S S NXP A L 0 S S S NXP A L 0 S S S NXP A L 0 S S S NXP 00 6 A L 0 S S S NXP A L 0 S S S NXP A L 0 S S S NXP A L 0 S S S NXP A L 0 S S S NXP A L 0 S S S NXP A L 0 S S S NXP A L 0 S S S Alhainen (+40 C) Korkea (+50 C) 30 V / 400 V / 690 V I L 3,7 4,8 6,6 7,8,5 7, ,3 4,3 5,6 7, ,5 5,5 7,5 0 3, % 4, 5,3 7,3 8,6, 3,8 9,3 7,5 34, 5,8 67, ,6 4,7 6, 8,4 9,9 3, 7,6 5, , 8,3 4,9 9,8 4, 9, I H,4 3,7 4,8 6,6 7,8,5 7, , 3,3 4,3 5,6 7, , 4,5 5,5 7,5 0 3, ,6 5,6 7, 9,9,7 6,5 8,8 6,3 37,5 46, ,3 5 6,5 8,4,4 3, ,8 6,8 8,3,3 5 0, Maksimivirta I S 4,8 7,4 9,6 3, 5, ,4 6, 8,6 0, ,4 9, % 0,55 0,75,,5, 3 4 5,5 7, ,,5, 3 4 5,5 7,5 5 8, ,5 7,5 5 8, , ,37 0,55 0,75,,5, 3 4 5,5 7, ,75,,5, 3 4 5,5 7,5 5 8, , 3 4 5,5 7,5 5 8, , Runkokoko Mitat ja paino L x K x S (mm) / kg FR4 8 x 9 x 90/5 FR5 44 x 39 x 4/8, FR6 95 x 59 x 37/8,5 FR7 37 x 59 x 57/35 FR8 9 x 758 x 344/58 FR9 480 x 50 x 36/46 FR4 8 x 9 x 90/5 FR5 44 x 39 x 4/8, FR6 95 x 59 x 37/8,5 FR7 37 x 59 x 57/35 FR8 9 x 758 x 344/58 FR9 480 x 50 x 36/46 FR6 95 x 59 x 37/8,5 FR7 37 x 59 x 57/35 FR8 9 x 758 x 344/58 NXP 05 6 A L 0 S S F NXP A L 0 S S F NXP A L 0 S S F NXP A L 0 S S F FR9 480 x 50 x 36/46 tyypilliset sovellukset Hissit ja liukuportaat Nosturit ja puomit Vintturit ja lastipumput Pumput ja puhaltimet Kuljettimet Metallintyöstökoneet Sivuperäsinohjaus ja potkurin lapakulman ohjaus Öljypumput Kelaus- ja aukikelauskoneet Sellun kuivauskoneet Pehmopaperikoneet Ekstruuderit 9

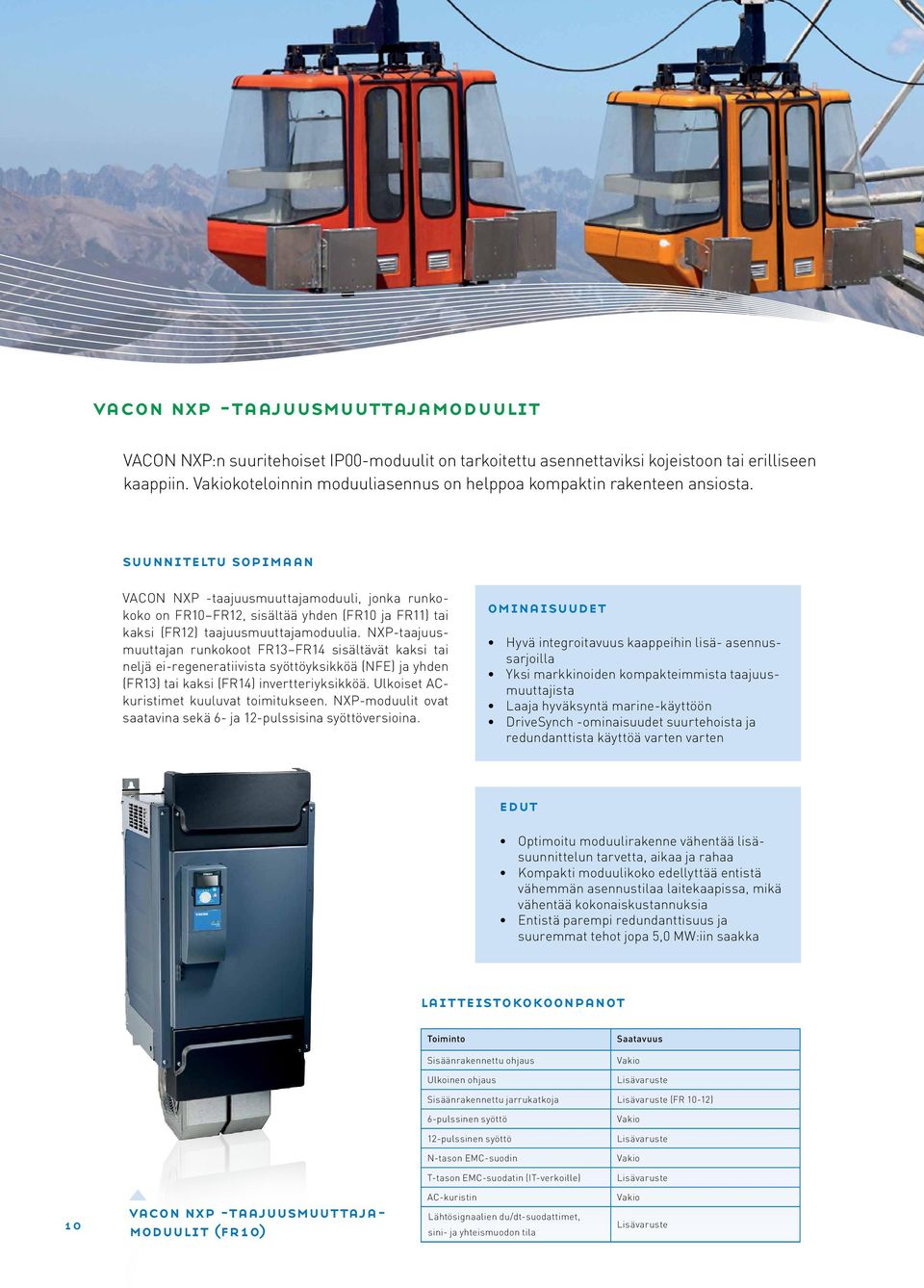

10 vacon nxp -taajuusmuuttajamoduulit VACON NXP:n suuritehoiset IP00-moduulit on tarkoitettu asennettaviksi kojeistoon tai erilliseen kaappiin. Vakiokoteloinnin moduuliasennus on helppoa kompaktin rakenteen ansiosta. suunniteltu sopimaan VACON NXP -taajuusmuuttajamoduuli, jonka runkokoko on FR0 FR, sisältää yhden (FR0 ja FR) tai kaksi (FR) taajuusmuuttajamoduulia. NXP-taajuusmuuttajan runkokoot FR3 FR4 sisältävät kaksi tai neljä ei-regeneratiivista syöttöyksikköä (NFE) ja yhden (FR3) tai kaksi (FR4) invertteriyksikköä. Ulkoiset ACkuristimet kuuluvat toimitukseen. NXP-moduulit ovat saatavina sekä 6- ja -pulssisina syöttöversioina. ominaisuudet Hyvä integroitavuus kaappeihin lisä- asennussarjoilla Yksi markkinoiden kompakteimmista taajuusmuuttajista Laaja hyväksyntä marine-käyttöön DriveSynch -ominaisuudet suurtehoista ja redundanttista käyttöä varten varten edut Optimoitu moduulirakenne vähentää lisäsuunnittelun tarvetta, aikaa ja rahaa Kompakti moduulikoko edellyttää entistä vähemmän asennustilaa laitekaapissa, mikä vähentää kokonaiskustannuksia Entistä parempi redundanttisuus ja suuremmat tehot jopa 5,0 MW:iin saakka laitteistokokoonpanot Toiminto Sisäänrakennettu ohjaus Ulkoinen ohjaus Saatavuus Vakio Lisävaruste Sisäänrakennettu jarrukatkoja Lisävaruste (FR 0-) 6-pulssinen syöttö Vakio -pulssinen syöttö Lisävaruste N-tason EMC-suodin Vakio T-tason EMC-suodatin (IT-verkoille) Lisävaruste 0 vacon nxp -taajuusmuuttajamoduulit (fr0) AC-kuristin Lähtösignaalien du/dt-suodattimet, sini- ja yhteismuodon tila Vakio Lisävaruste

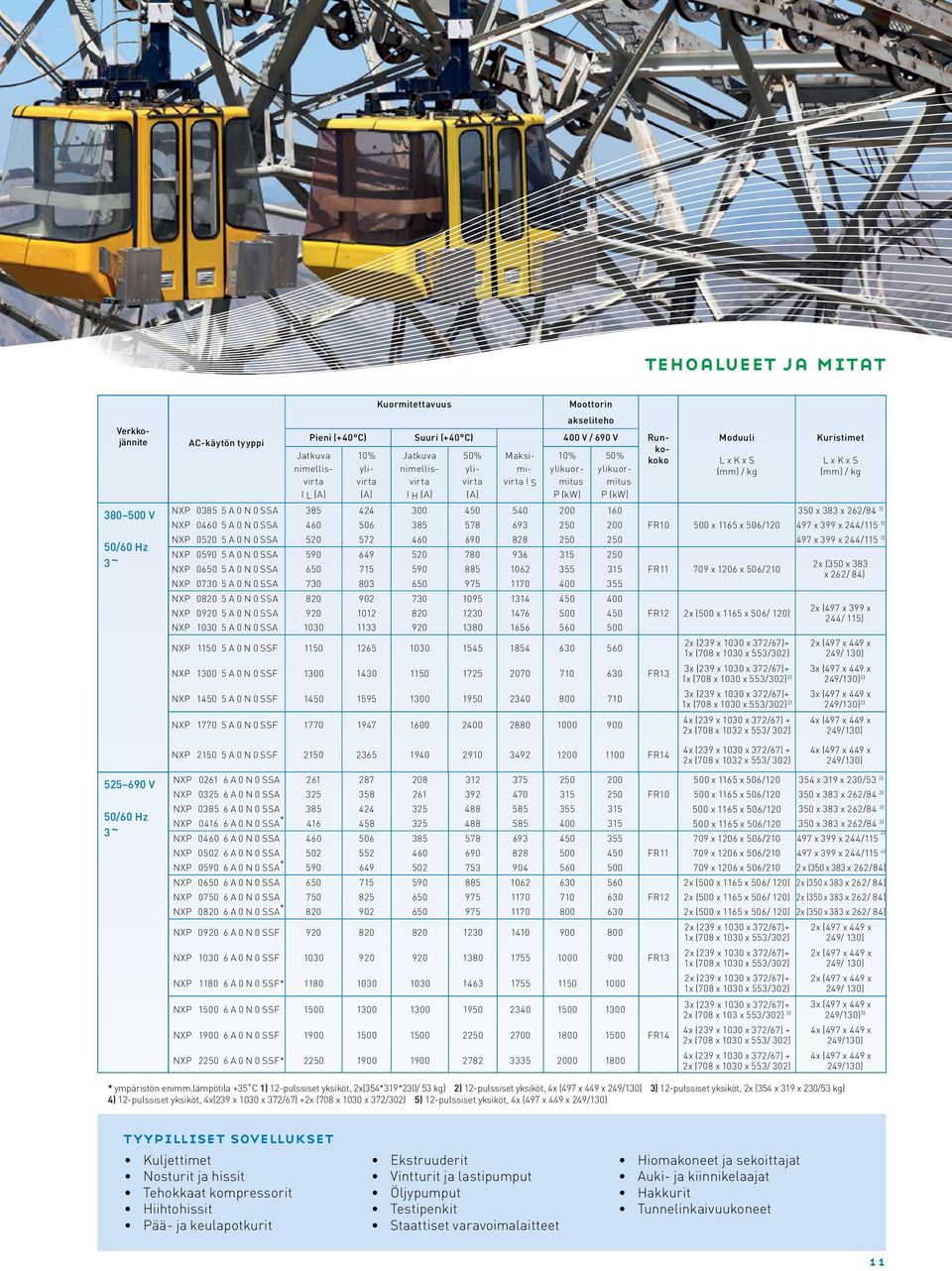

11 tehoalueet ja mitat Kuormitettavuus Moottorin Verkkojännite V 50/60 Hz 3 AC-käytön tyyppi akseliteho Pieni (+40 C) Suuri (+40 C) 400 V / 690 V I L 0% I H Maksimivirta I S 0% Runkokoko Moduuli L x K x S (mm) / kg Kuristimet L x K x S (mm) / kg NXP A 0 N 0 SSA x 383 x 6/84 ) NXP A 0 N 0 SSA FR0 500 x 65 x 506/0 497 x 399 x 44/5 ) NXP A 0 N 0 SSA x 399 x 44/5 ) NXP A 0 N 0 SSA NXP A 0 N 0 SSA FR 709 x 06 x 506/0 x (350 x 383 x 6/ 84) NXP A 0 N 0 SSA NXP A 0 N 0 SSA NXP A 0 N 0 SSA FR x (500 x 65 x 506/ 0) x (497 x 399 x 44/ 5) NXP A 0 N 0 SSA NXP 50 5 A 0 N 0 SSF NXP A 0 N 0 SSF FR3 NXP A 0 N 0 SSF NXP A 0 N 0 SSF x (39 x 030 x 37/67)+ x (708 x 030 x 553/30) 3x (39 x 030 x 37/67)+ x (708 x 030 x 553/30) ) 3x (39 x 030 x 37/67)+ x (708 x 030 x 553/30) ) 4x (39 x 030 x 37/67) + x (708 x 03 x 553/ 30) x (497 x 449 x 49/ 30) 3x (497 x 449 x 49/30) ) 3x (497 x 449 x 49/30) ) 4x (497 x 449 x 49/30) NXP 50 5 A 0 N 0 SSF FR4 4x (39 x 030 x 37/67) + x (708 x 03 x 553/ 30) 4x (497 x 449 x 49/30) V 50/60 Hz 3 NXP 06 6 A 0 N 0 SSA x 65 x 506/0 354 x 39 x 30/53 3) NXP A 0 N 0 SSA FR0 500 x 65 x 506/0 350 x 383 x 6/84 3) NXP A 0 N 0 SSA x 65 x 506/0 350 x 383 x 6/84 3) NXP A 0 N 0 SSA * x 65 x 506/0 350 x 383 x 6/84 3) NXP A 0 N 0 SSA x 06 x 506/0 497 x 399 x 44/5 4) NXP A 0 N 0 SSA FR 709 x 06 x 506/0 497 x 399 x 44/5 4) NXP A 0 N 0 SSA * x 06 x 506/0 x (350 x 383 x 6/84) NXP A 0 N 0 SSA x (500 x 65 x 506/ 0) x (350 x 383 x 6/ 84) NXP A 0 N 0 SSA FR x (500 x 65 x 506/ 0) x (350 x 383 x 6/ 84) NXP A 0 N 0 SSA * x (500 x 65 x 506/ 0) x (350 x 383 x 6/ 84) NXP A 0 N 0 SSF NXP A 0 N 0 SSF FR3 NXP 80 6 A 0 N 0 SSF* NXP A 0 N 0 SSF NXP A 0 N 0 SSF FR4 NXP 50 6 A 0 N 0 SSF* x (39 x 030 x 37/67)+ x (708 x 030 x 553/30) x (39 x 030 x 37/67)+ x (708 x 030 x 553/30) x (39 x 030 x 37/67)+ x (708 x 030 x 553/30) 3x (39 x 030 x 37/67)+ x (708 x 03 x 553/30) 3) 4x (39 x 030 x 37/67) + x (708 x 030 x 553/ 30) 4x (39 x 030 x 37/67) + x (708 x 030 x 553/ 30) x (497 x 449 x 49/ 30) x (497 x 449 x 49/ 30) x (497 x 449 x 49/ 30) 3x (497 x 449 x 49/30) 5) 4x (497 x 449 x 49/30) 4x (497 x 449 x 49/30) * ympäristön enimm.lämpötila +35 C ) -pulssiset yksiköt, x(354*39*30/ 53 kg) ) -pulssiset yksiköt, 4x (497 x 449 x 49/30) 3) -pulssiset yksiköt, x (354 x 39 x 30/53 kg) 4) -pulssiset yksiköt, 4x(39 x 030 x 37/67) +x (708 x 030 x 37/30) 5) -pulssiset yksiköt, 4x (497 x 449 x 49/30) tyypilliset sovellukset Kuljettimet Nosturit ja hissit Tehokkaat kompressorit Hiihtohissit Pää- ja keulapotkurit Ekstruuderit Vintturit ja lastipumput Öljypumput Testipenkit Staattiset varavoimalaitteet Hiomakoneet ja sekoittajat Auki- ja kiinnikelaajat Hakkurit Tunnelinkaivuukoneet

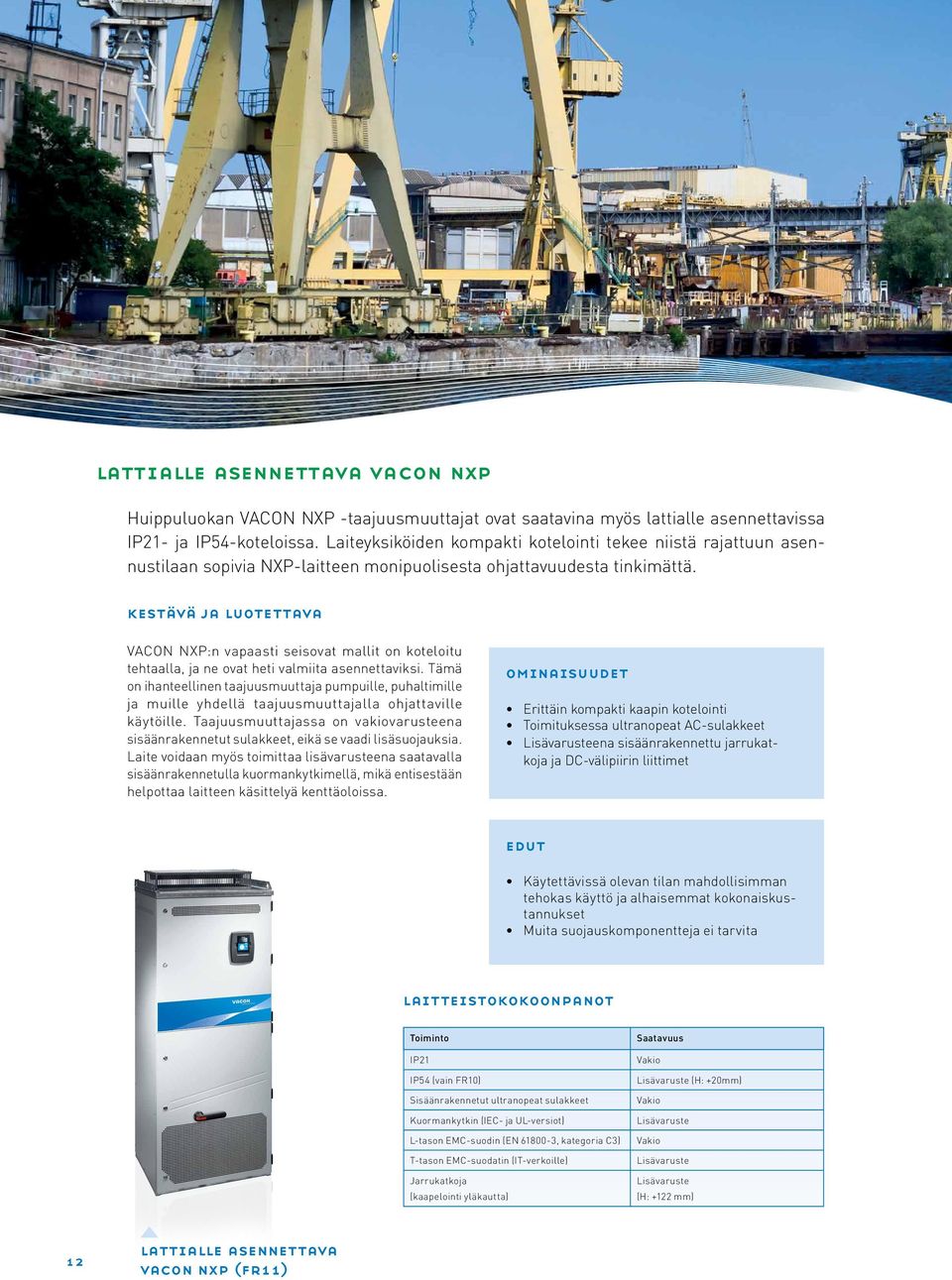

12 lattialle asennettava vacon nxp Huippuluokan VACON NXP -taajuusmuuttajat ovat saatavina myös lattialle asennettavissa IP- ja IP54-koteloissa. Laiteyksiköiden kompakti kotelointi tekee niistä rajattuun asennustilaan sopivia NXP-laitteen monipuolisesta ohjattavuudesta tinkimättä. kestävä ja luotettava VACON NXP:n vapaasti seisovat mallit on koteloitu tehtaalla, ja ne ovat heti valmiita asennettaviksi. Tämä on ihanteellinen taajuusmuuttaja pumpuille, puhaltimille ja muille yhdellä taajuusmuuttajalla ohjattaville käytöille. Taajuusmuuttajassa on vakiovarusteena sisäänrakennetut sulakkeet, eikä se vaadi lisäsuojauksia. Laite voidaan myös toimittaa lisävarusteena saatavalla sisäänrakennetulla kuormankytkimellä, mikä entisestään helpottaa laitteen käsittelyä kenttäoloissa. ominaisuudet Erittäin kompakti kaapin kotelointi Toimituksessa ultranopeat AC-sulakkeet Lisävarusteena sisäänrakennettu jarrukatkoja ja DC-välipiirin liittimet edut Käytettävissä olevan tilan mahdollisimman tehokas käyttö ja alhaisemmat kokonaiskustannukset Muita suojauskomponentteja ei tarvita laitteistokokoonpanot Toiminto IP IP54 (vain FR0) Sisäänrakennetut ultranopeat sulakkeet Kuormankytkin (IEC- ja UL-versiot) L-tason EMC-suodin (EN , kategoria C3) T-tason EMC-suodatin (IT-verkoille) Jarrukatkoja (kaapelointi yläkautta) Saatavuus Vakio Lisävaruste (H: +0mm) Vakio Lisävaruste Vakio Lisävaruste Lisävaruste (H: + mm) lattialle asennettava vacon nxp (fr)

13 tehoalueet ja mitat Kuormitettavuus Moottorin akseliteho Verkkojännite V 50/60 Hz V 50/60 Hz 3 AC-käytön tyyppi Pieni (+40 C) Suuri (+40 C) 400 V / 690 V I L 0% I H Maksimivirta I S 0% NXP A L 0 SSA Runkokoko Mitat ja painot L x K x S (mm)/ kg NXP A L 0 SSA FR0 595 x 00 x 60/340 NXP A L 0 SSA NXP A L 0 SSA NXP A L 0 SSA FR 794 x 00 x 60/470 NXP A L 0 SSA NXP 06 6 A L 0 SSA NXP A L 0 SSA NXP A L 0 SSA NXP A L 0 SSA* FR0 595 x 00 x 60/340 NXP A L 0 SSA x 00 x 60/400 NXP A L 0 SSA FR 794 x 00 x 60/400 NXP A L 0 SSA* x 00 x 60/470 * ympäristön enimm.lämpötila +35 C tyypilliset sovellukset Apulaitteet Pumput ja puhaltimet Pää- ja keulapotkurit Kompressorit Nosturit ja hissit 3

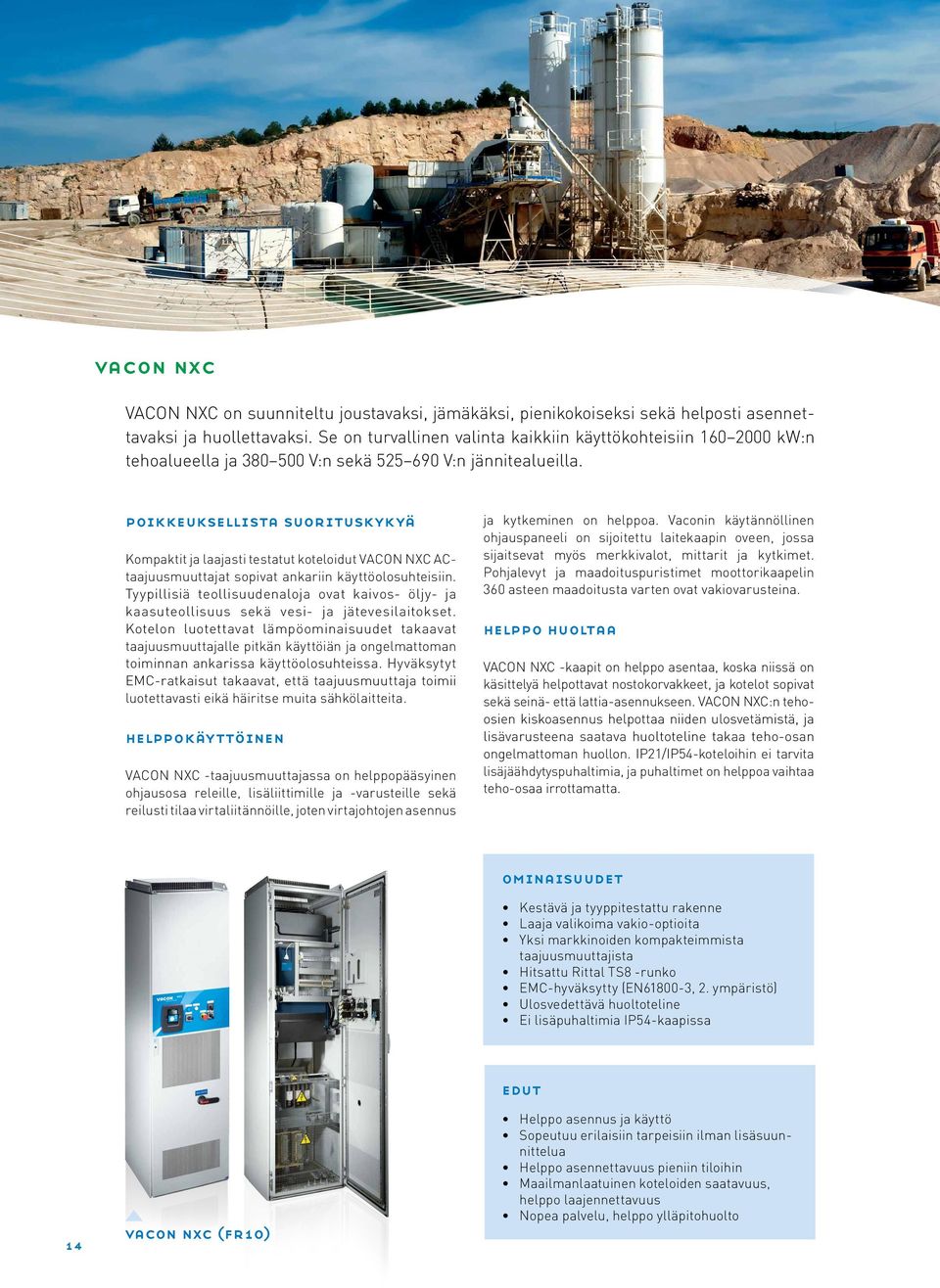

14 vacon nxc VACON NXC on suunniteltu joustavaksi, jämäkäksi, pienikokoiseksi sekä helposti asennettavaksi ja huollettavaksi. Se on turvallinen valinta kaikkiin käyttökohteisiin kw:n tehoalueella ja V:n sekä V:n jännitealueilla. poikkeuksellista suorituskykyä Kompaktit ja laajasti testatut koteloidut VACON NXC ACtaajuusmuuttajat sopivat ankariin käyttöolosuhteisiin. Tyypillisiä teollisuudenaloja ovat kaivos- öljy- ja kaasuteollisuus sekä vesi- ja jätevesilaitokset. Kotelon luotettavat lämpöominaisuudet takaavat taajuusmuuttajalle pitkän käyttöiän ja ongelmattoman toiminnan ankarissa käyttöolosuhteissa. Hyväksytyt EMC-ratkaisut takaavat, että taajuusmuuttaja toimii luotettavasti eikä häiritse muita sähkölaitteita. helppokäyttöinen VACON NXC -taajuusmuuttajassa on helppopääsyinen ohjausosa releille, lisäliittimille ja -varusteille sekä reilusti tilaa virtaliitännöille, joten virtajohtojen asennus ja kytkeminen on helppoa. Vaconin käytännöllinen ohjauspaneeli on sijoitettu laitekaapin oveen, jossa sijaitsevat myös merkkivalot, mittarit ja kytkimet. Pohjalevyt ja maadoituspuristimet moottorikaapelin 360 asteen maadoitusta varten ovat vakiovarusteina. helppo huoltaa VACON NXC -kaapit on helppo asentaa, koska niissä on käsittelyä helpottavat nostokorvakkeet, ja kotelot sopivat sekä seinä- että lattia-asennukseen. VACON NXC:n tehoosien kiskoasennus helpottaa niiden ulosvetämistä, ja lisävarusteena saatava huoltoteline takaa teho-osan ongelmattoman huollon. IP/IP54-koteloihin ei tarvita lisäjäähdytyspuhaltimia, ja puhaltimet on helppoa vaihtaa teho-osaa irrottamatta. ominaisuudet Kestävä ja tyyppitestattu rakenne Laaja valikoima vakio-optioita Yksi markkinoiden kompakteimmista taajuusmuuttajista Hitsattu Rittal TS8 -runko EMC-hyväksytty (EN6800-3,. ympäristö) Ulosvedettävä huoltoteline Ei lisäpuhaltimia IP54-kaapissa 4 vacon nxc (fr0) edut Helppo asennus ja käyttö Sopeutuu erilaisiin tarpeisiin ilman lisäsuunnittelua Helppo asennettavuus pieniin tiloihin Maailmanlaatuinen koteloiden saatavuus, helppo laajennettavuus Nopea palvelu, helppo ylläpitohuolto

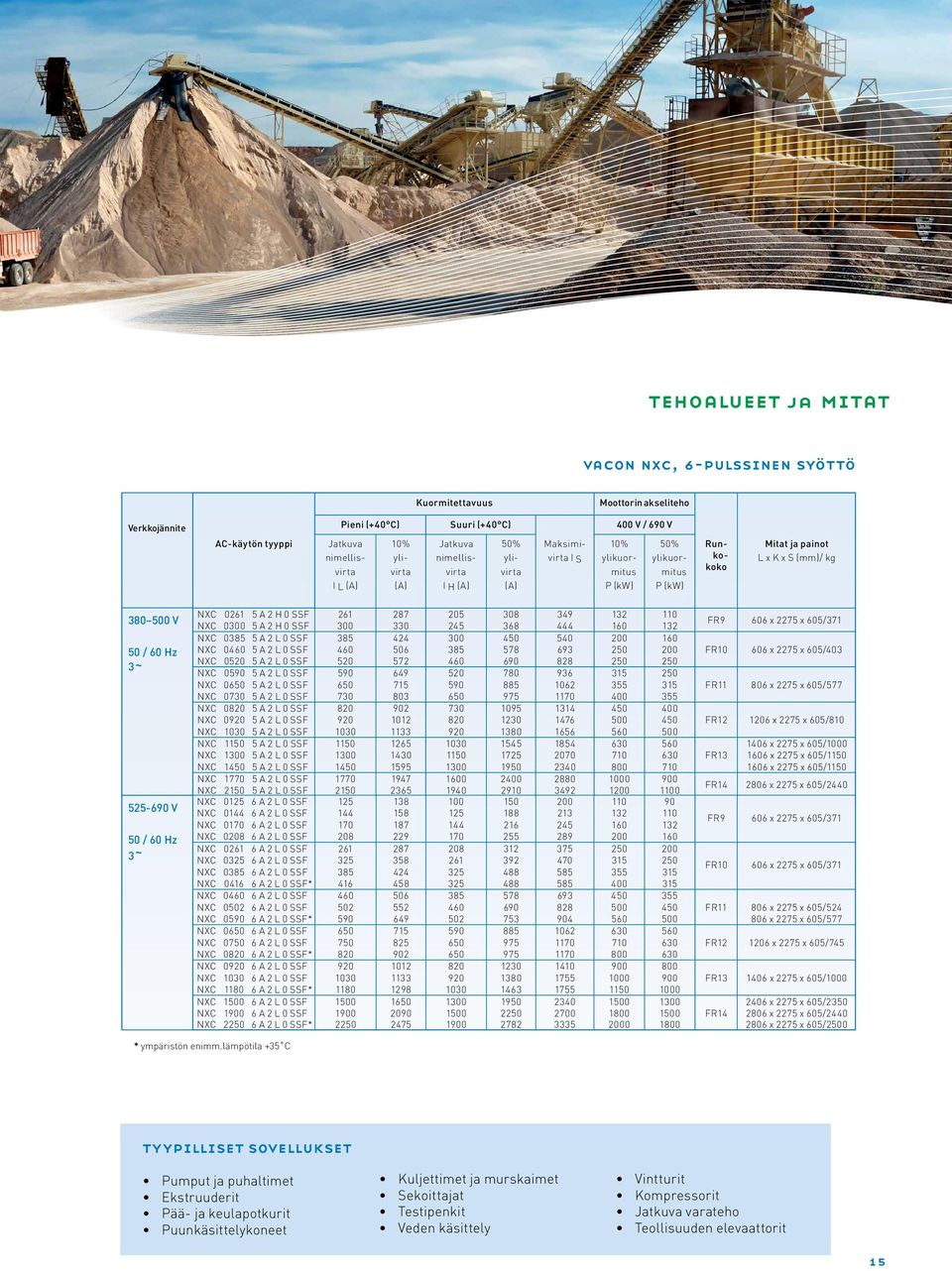

15 tehoalueet ja mitat vacon nxc, 6-pulssinen syöttö Kuormitettavuus Moottorin akseliteho Verkkojännite Pieni (+40 C) Suuri (+40 C) 400 V / 690 V AC-käytön tyyppi I L 0% I H Maksimivirta I S 0% Runkokoko Mitat ja painot L x K x S (mm)/ kg V 50 / 60 Hz V 50 / 60 Hz 3 NXC 06 5 A H 0 SSF NXC A H 0 SSF FR9 606 x 75 x 605/37 NXC A L 0 SSF NXC A L 0 SSF FR0 606 x 75 x 605/403 NXC A L 0 SSF NXC A L 0 SSF NXC A L 0 SSF FR 806 x 75 x 605/577 NXC A L 0 SSF NXC A L 0 SSF NXC A L 0 SSF FR 06 x 75 x 605/80 NXC A L 0 SSF NXC 50 5 A L 0 SSF x 75 x 605/000 NXC A L 0 SSF FR3 606 x 75 x 605/50 NXC A L 0 SSF x 75 x 605/50 NXC A L 0 SSF NXC 50 5 A L 0 SSF FR4 806 x 75 x 605/440 NXC 05 6 A L 0 SSF NXC A L 0 SSF NXC A L 0 SSF FR9 606 x 75 x 605/37 NXC A L 0 SSF NXC 06 6 A L 0 SSF NXC A L 0 SSF NXC A L 0 SSF FR0 606 x 75 x 605/37 NXC A L 0 SSF* NXC A L 0 SSF NXC A L 0 SSF FR 806 x 75 x 605/54 NXC A L 0 SSF* x 75 x 605/577 NXC A L 0 SSF NXC A L 0 SSF FR 06 x 75 x 605/745 NXC A L 0 SSF* NXC A L 0 SSF NXC A L 0 SSF FR3 406 x 75 x 605/000 NXC 80 6 A L 0 SSF* NXC A L 0 SSF x 75 x 605/350 NXC A L 0 SSF FR4 806 x 75 x 605/440 NXC 50 6 A L 0 SSF* x 75 x 605/500 * ympäristön enimm.lämpötila +35 C tyypilliset sovellukset Pumput ja puhaltimet Ekstruuderit Pää- ja keulapotkurit Puunkäsittelykoneet Kuljettimet ja murskaimet Sekoittajat Testipenkit Veden käsittely Vintturit Kompressorit varateho Teollisuuden elevaattorit 5

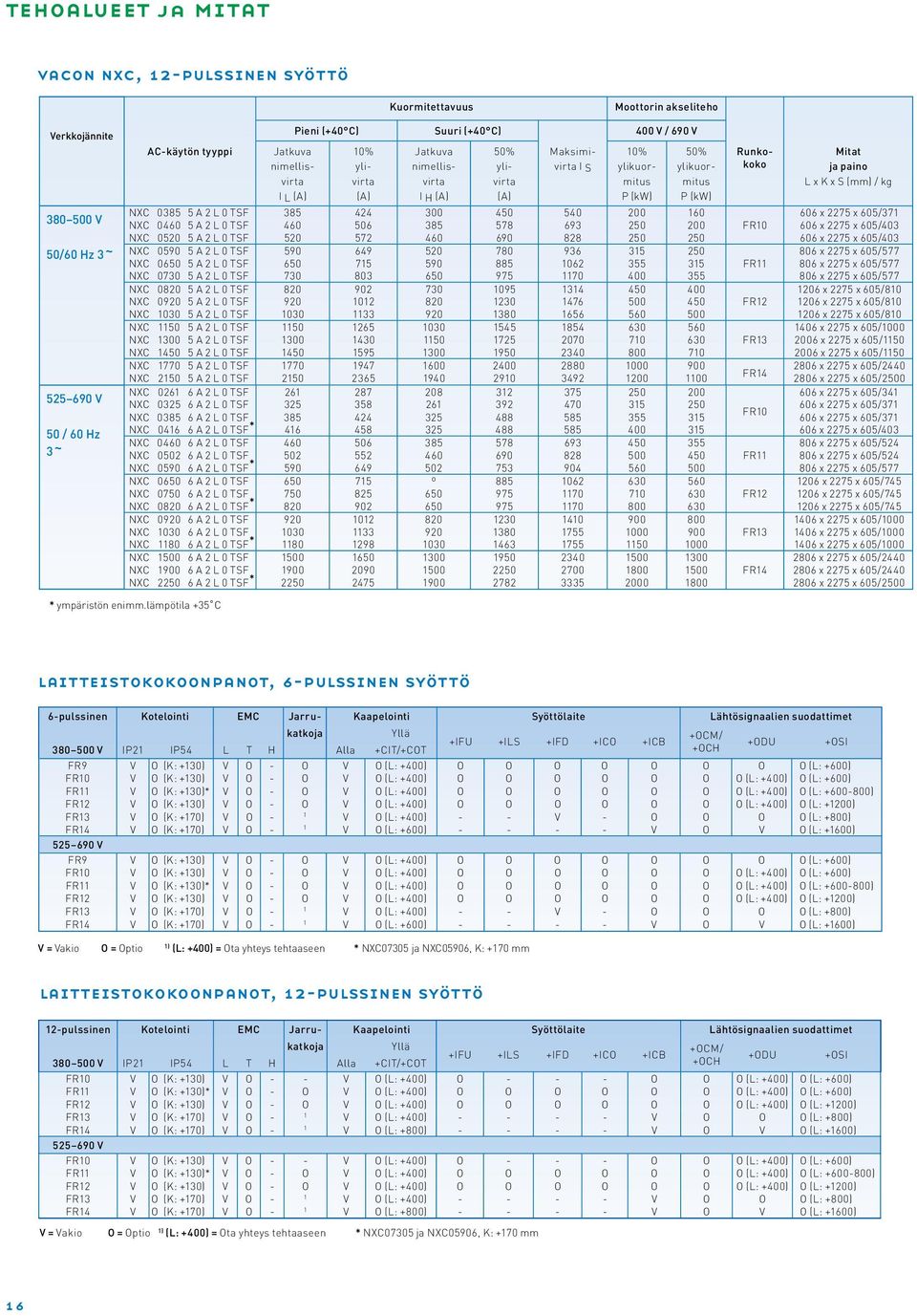

16 tehoalueet ja mitat vacon nxc, -pulssinen syöttö Kuormitettavuus Moottorin akseliteho Verkkojännite V 50/60 Hz V 50 / 60 Hz 3 AC-käytön tyyppi I L Pieni (+40 C) Suuri (+40 C) 400 V / 690 V 0% I H Maksimivirta I S 0% Runkokoko Mitat ja paino L x K x S (mm) / kg NXC A L 0 TSF x 75 x 605/37 NXC A L 0 TSF FR0 606 x 75 x 605/403 NXC A L 0 TSF x 75 x 605/403 NXC A L 0 TSF x 75 x 605/577 NXC A L 0 TSF FR 806 x 75 x 605/577 NXC A L 0 TSF x 75 x 605/577 NXC A L 0 TSF x 75 x 605/80 NXC A L 0 TSF FR 06 x 75 x 605/80 NXC A L 0 TSF x 75 x 605/80 NXC 50 5 A L 0 TSF x 75 x 605/000 NXC A L 0 TSF FR3 006 x 75 x 605/50 NXC A L 0 TSF x 75 x 605/50 NXC A L 0 TSF x 75 x 605/440 NXC 50 5 A L 0 TSF FR4 806 x 75 x 605/500 NXC 06 6 A L 0 TSF x 75 x 605/34 NXC A L 0 TSF x 75 x 605/37 FR0 NXC A L 0 TSF x 75 x 605/37 NXC A L 0 TSF * x 75 x 605/403 NXC A L 0 TSF x 75 x 605/54 NXC A L 0 TSF FR 806 x 75 x 605/54 NXC A L 0 TSF * x 75 x 605/577 NXC A L 0 TSF º x 75 x 605/745 NXC A L 0 TSF FR 06 x 75 x 605/745 NXC A L 0 TSF * x 75 x 605/745 NXC A L 0 TSF x 75 x 605/000 NXC A L 0 TSF FR3 406 x 75 x 605/000 NXC 80 6 A L 0 TSF * x 75 x 605/000 NXC A L 0 TSF x 75 x 605/440 NXC A L 0 TSF FR4 806 x 75 x 605/440 NXC 50 6 A L 0 TSF * x 75 x 605/500 * ympäristön enimm.lämpötila +35 C laitteistokokoonpanot, 6-pulssinen syöttö 6-pulssinen Kotelointi EMC Jarru- Kaapelointi Syöttölaite Lähtösignaalien suodattimet katkoja Yllä +OCM/ +IFU +ILS +IFD +ICO +ICB V IP IP54 L T H Alla +CIT/+COT +OCH +ODU +OSI FR9 V O (K: +30) V O - O V O (L: +400) O O O O O O O O (L: +600) FR0 V O (K: +30) V O - O V O (L: +400) O O O O O O O (L: +400) O (L: +600) FR V O (K: +30)* V O - O V O (L: +400) O O O O O O O (L: +400) O (L: ) FR V O (K: +30) V O - O V O (L: +400) O O O O O O O (L: +400) O (L: +00) FR3 V O (K: +70) V O - V O (L: +400) - - V - O O O O (L: +800) FR4 V O (K: +70) V O - V O (L: +600) V O V O (L: +600) V FR9 V O (K: +30) V O - O V O (L: +400) O O O O O O O O (L: +600) FR0 V O (K: +30) V O - O V O (L: +400) O O O O O O O (L: +400) O (L: +600) FR V O (K: +30)* V O - O V O (L: +400) O O O O O O O (L: +400) O (L: ) FR V O (K: +30) V O - O V O (L: +400) O O O O O O O (L: +400) O (L: +00) FR3 V O (K: +70) V O - V O (L: +400) - - V - O O O O (L: +800) FR4 V O (K: +70) V O - V O (L: +600) V O V O (L: +600) V = Vakio O = Optio ) (L: +400) = Ota yhteys tehtaaseen * NXC07305 ja NXC05906, K: +70 mm laitteistokokoonpanot, -pulssinen syöttö -pulssinen Kotelointi EMC Jarru- Kaapelointi Syöttölaite Lähtösignaalien suodattimet katkoja Yllä +OCM/ +IFU +ILS +IFD +ICO +ICB V IP IP54 L T H Alla +CIT/+COT +OCH +ODU +OSI FR0 V O (K: +30) V O - - V O (L: +400) O O O O (L: +400) O (L: +600) FR V O (K: +30)* V O - O V O (L: +400) O O O O O O O (L: +400) O (L: +600) FR V O (K: +30) V O - O V O (L: +400) O O O O O O O (L: +400) O (L: +00) FR3 V O (K: +70) V O - V O (L: +400) V O O O (L: +800) FR4 V O (K: +70) V O - V O (L: +800) V O V O (L: +600) V FR0 V O (K: +30) V O - - V O (L: +400) O O O O (L: +400) O (L: +600) FR V O (K: +30)* V O - O V O (L: +400) O O O O O O O (L: +400) O (L: ) FR V O (K: +30) V O - O V O (L: +400) O O O O O O O (L: +400) O (L: +00) FR3 V O (K: +70) V O - V O (L: +400) V O O O (L: +800) FR4 V O (K: +70) V O - V O (L: +800) V O V O (L: +600) V = Vakio O = Optio ) (L: +400) = Ota yhteys tehtaaseen * NXC07305 ja NXC05906, K: +70 mm 6

17 puhdasta suorituskykyä Energian hinnan nousu, ympäristölainsäädäntö ja prosessien kehittäminen ovat avaintekijöitä vedenkäsittelyjärjestelmien suunnittelussa. Käyttämällä Vacon-taajuusmuuttajia virtausmäärän ja paineen ohjauksessa säätöventtiilien sijaan saavutetaan merkittäviä energiansäästöjä, ja alkuinvestoinnit maksavat itsensä lyhyessä ajassa takaisin. 7

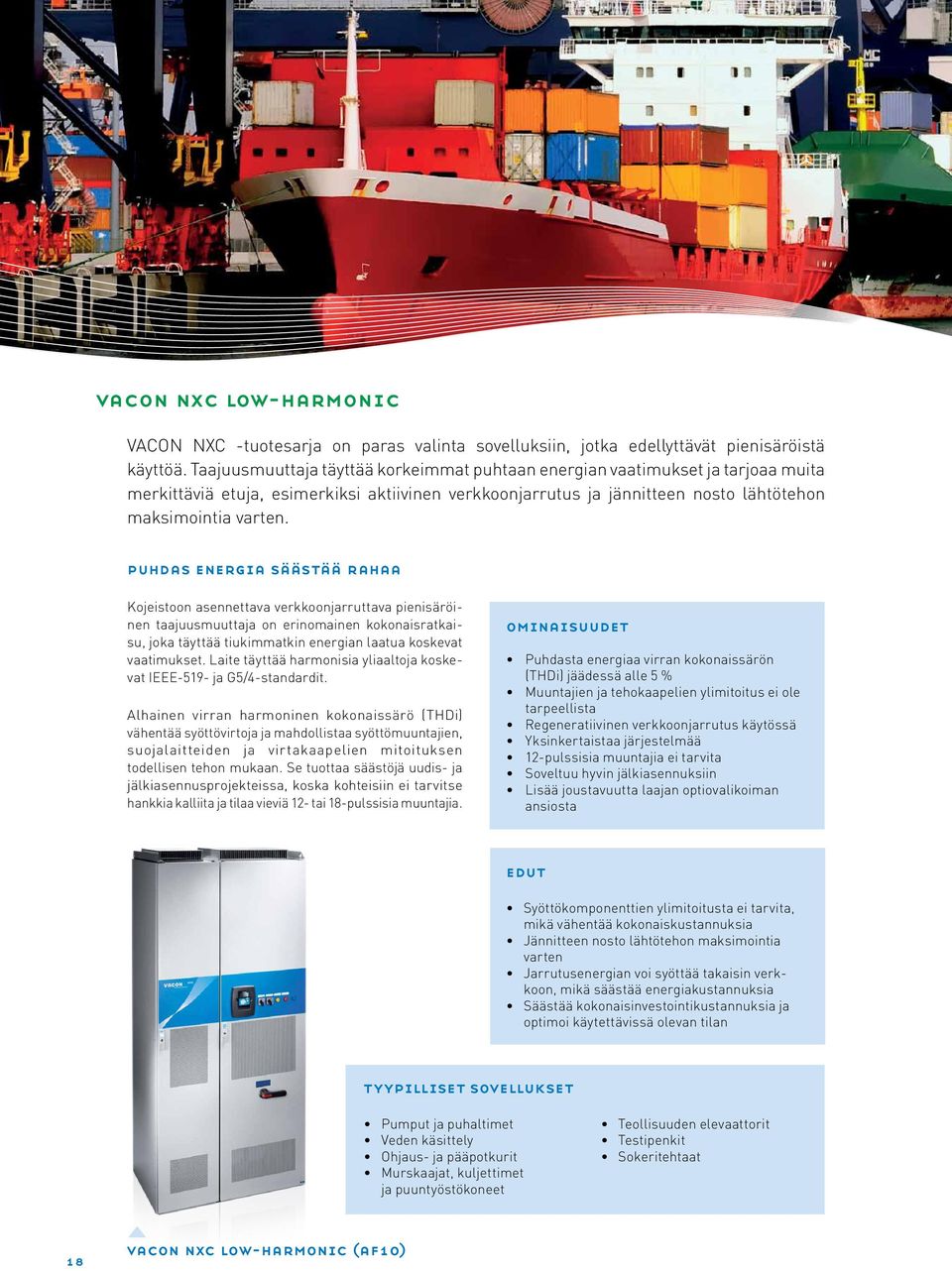

18 vacon nxc low-harmonic VACON NXC -tuotesarja on paras valinta sovelluksiin, jotka edellyttävät pienisäröistä käyttöä. Taajuusmuuttaja täyttää korkeimmat puhtaan energian vaatimukset ja tarjoaa muita merkittäviä etuja, esimerkiksi aktiivinen verkkoonjarrutus ja jännitteen nosto lähtötehon maksimointia varten. puhdas energia säästää rahaa Kojeistoon asennettava verkkoonjarruttava pienisäröinen taajuusmuuttaja on erinomainen kokonaisratkaisu, joka täyttää tiukimmatkin energian laatua koskevat vaatimukset. Laite täyttää harmonisia yliaaltoja koskevat IEEE-59- ja G5/4-standardit. Alhainen virran harmoninen kokonaissärö (THDi) vähentää syöttövirtoja ja mahdollistaa syöttömuuntajien, suojalaitteiden ja virtakaapelien mitoituksen todellisen tehon mukaan. Se tuottaa säästöjä uudis- ja jälkiasennusprojekteissa, koska kohteisiin ei tarvitse hankkia kalliita ja tilaa vieviä - tai 8-pulssisia muuntajia. ominaisuudet Puhdasta energiaa virran kokonaissärön (THDi) jäädessä alle 5 % Muuntajien ja tehokaapelien ylimitoitus ei ole tarpeellista Regeneratiivinen verkkoonjarrutus käytössä Yksinkertaistaa järjestelmää -pulssisia muuntajia ei tarvita Soveltuu hyvin jälkiasennuksiin Lisää joustavuutta laajan optiovalikoiman ansiosta edut Syöttökomponenttien ylimitoitusta ei tarvita, mikä vähentää kokonaiskustannuksia Jännitteen nosto lähtötehon maksimointia varten Jarrutusenergian voi syöttää takaisin verkkoon, mikä säästää energiakustannuksia Säästää kokonaisinvestointikustannuksia ja optimoi käytettävissä olevan tilan tyypilliset sovellukset Pumput ja puhaltimet Veden käsittely Ohjaus- ja pääpotkurit Murskaajat, kuljettimet ja puuntyöstökoneet Teollisuuden elevaattorit Testipenkit Sokeritehtaat 8 vacon nxc low-harmonic (af0)

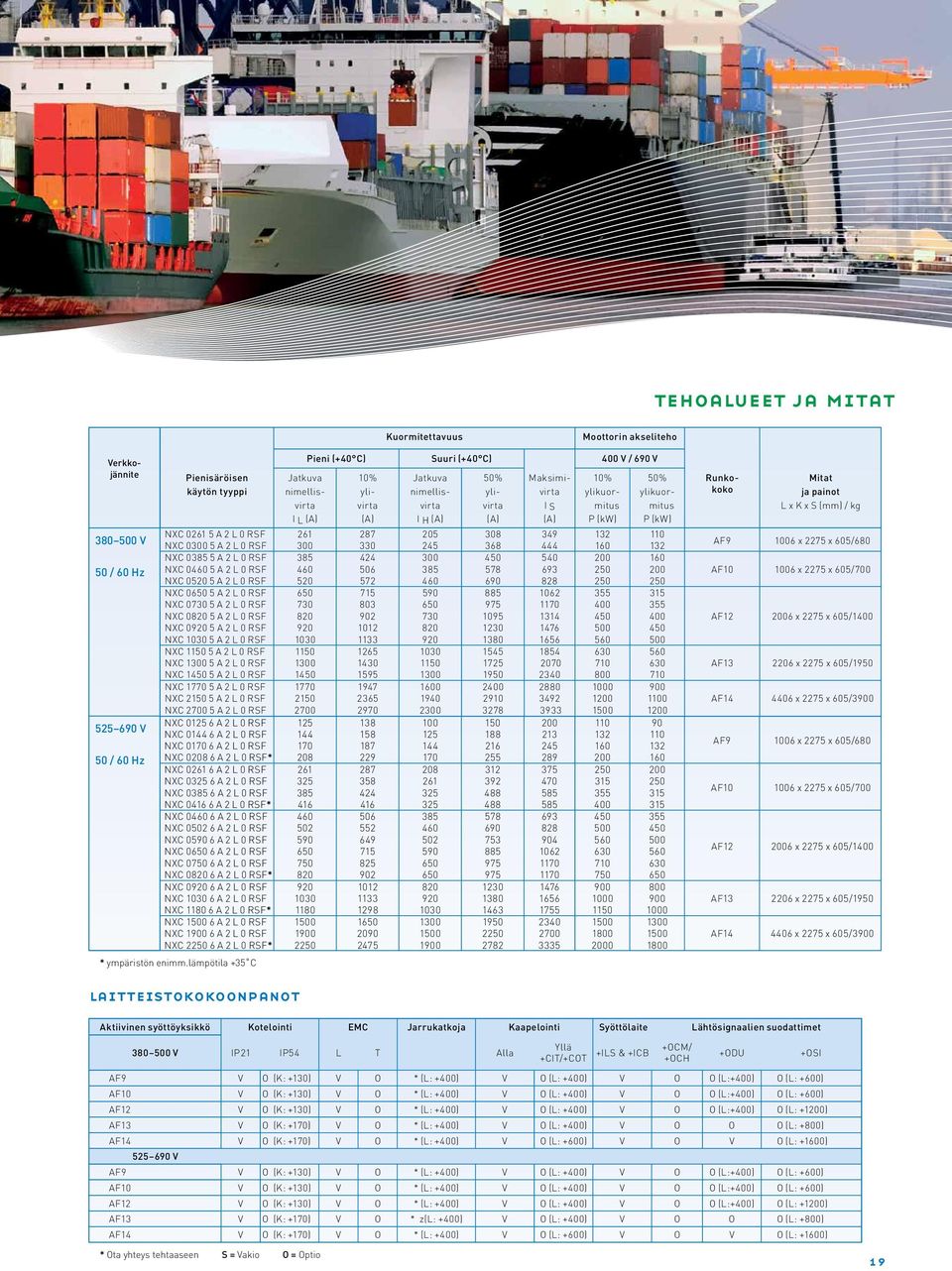

19 tehoalueet ja mitat Kuormitettavuus Moottorin akseliteho Verkkojännite V 50 / 60 Hz V 50 / 60 Hz Pienisäröisen käytön tyyppi * ympäristön enimm.lämpötila +35 C laitteistokokoonpanot I L Pieni (+40 C) Suuri (+40 C) 400 V / 690 V 0% I H Maksimivirta I S 0% Runkokoko Mitat ja painot L x K x S (mm) / kg NXC 06 5 A L 0 RSF NXC A L 0 RSF AF9 006 x 75 x 605/680 NXC A L 0 RSF NXC A L 0 RSF AF0 006 x 75 x 605/700 NXC A L 0 RSF NXC A L 0 RSF NXC A L 0 RSF NXC A L 0 RSF AF 006 x 75 x 605/400 NXC A L 0 RSF NXC A L 0 RSF NXC 50 5 A L 0 RSF NXC A L 0 RSF AF3 06 x 75 x 605/950 NXC A L 0 RSF NXC A L 0 RSF NXC 50 5 A L 0 RSF AF x 75 x 605/3900 NXC A L 0 RSF NXC 05 6 A L 0 RSF NXC A L 0 RSF NXC A L 0 RSF AF9 006 x 75 x 605/680 NXC A L 0 RSF* NXC 06 6 A L 0 RSF NXC A L 0 RSF NXC A L 0 RSF AF0 006 x 75 x 605/700 NXC A L 0 RSF* NXC A L 0 RSF NXC A L 0 RSF NXC A L 0 RSF NXC A L 0 RSF AF 006 x 75 x 605/400 NXC A L 0 RSF NXC A L 0 RSF* NXC A L 0 RSF NXC A L 0 RSF AF3 06 x 75 x 605/950 NXC 80 6 A L 0 RSF* NXC A L 0 RSF NXC A L 0 RSF AF x 75 x 605/3900 NXC 50 6 A L 0 RSF* Aktiivinen syöttöyksikkö Kotelointi EMC Jarrukatkoja Kaapelointi Syöttölaite Lähtösignaalien suodattimet V IP IP54 L T Alla Yllä +CIT/+COT +ILS & +ICB +OCM/ +OCH +ODU +OSI AF9 V O (K: +30) V O * (L: +400) V O (L: +400) V O O (L:+400) O (L: +600) AF0 V O (K: +30) V O * (L: +400) V O (L: +400) V O O (L:+400) O (L: +600) AF V O (K: +30) V O * (L: +400) V O (L: +400) V O O (L:+400) O (L: +00) AF3 V O (K: +70) V O * (L: +400) V O (L: +400) V O O O (L: +800) AF4 V O (K: +70) V O * (L: +400) V O (L: +600) V O V O (L: +600) V AF9 V O (K: +30) V O * (L: +400) V O (L: +400) V O O (L:+400) O (L: +600) AF0 V O (K: +30) V O * (L: +400) V O (L: +400) V O O (L:+400) O (L: +600) AF V O (K: +30) V O * (L: +400) V O (L: +400) V O O (L:+400) O (L: +00) AF3 V O (K: +70) V O * z(l: +400) V O (L: +400) V O O O (L: +800) AF4 V O (K: +70) V O * (L: +400) V O (L: +600) V O V O (L: +600) * Ota yhteys tehtaaseen S = Vakio O = Optio 9

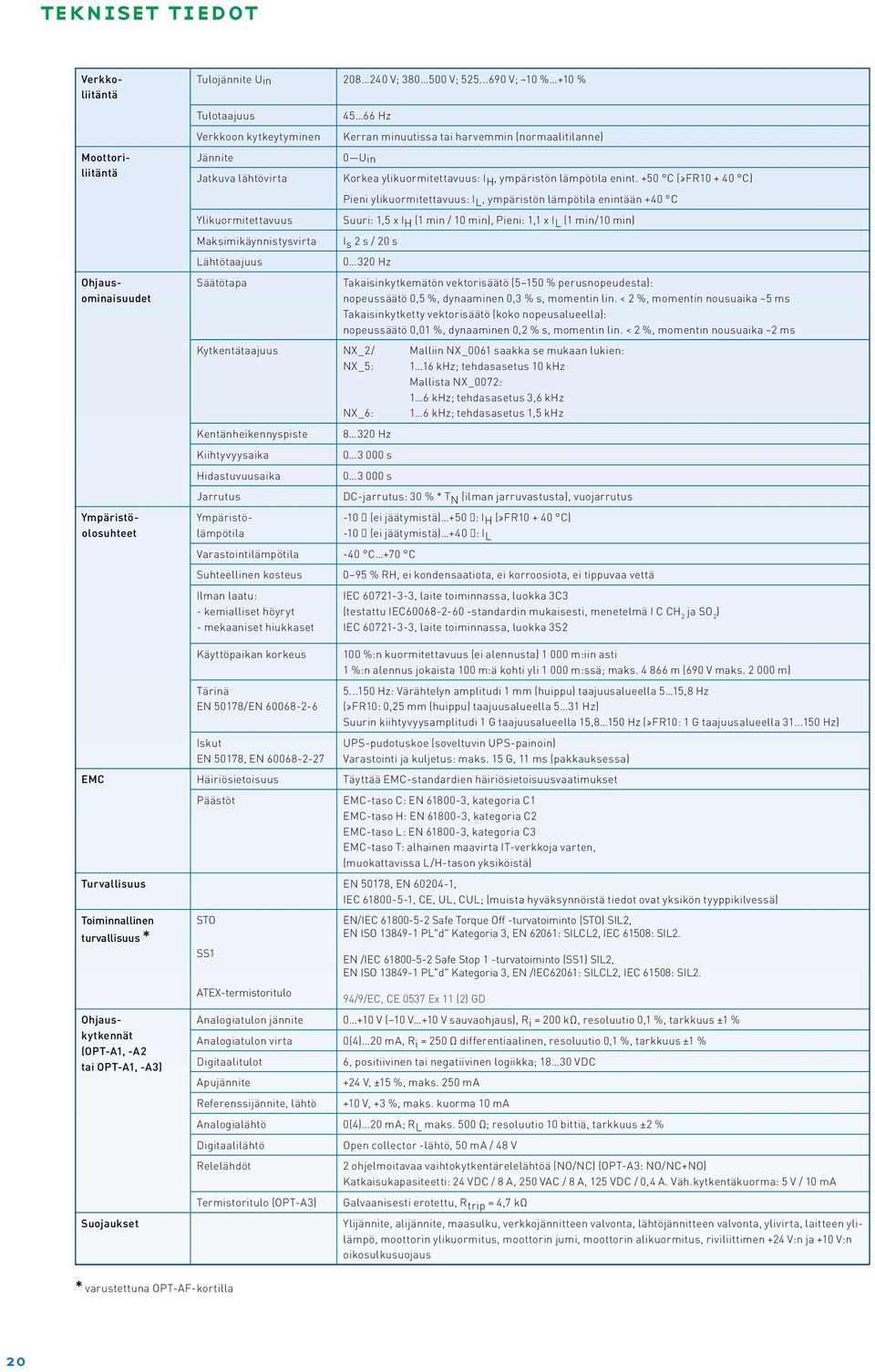

20 tekniset tiedot Verkkoliitäntä Moottoriliitäntä Ohjausominaisuudet Ympäristöolosuhteet Tulojännite Uin V; V; V; 0 % +0 % Tulotaajuus Hz Verkkoon kytkeytyminen Kerran minuutissa tai harvemmin (normaalitilanne) Jännite 0 Uin lähtövirta Korkea ylikuormitettavuus: I H, ympäristön lämpötila enint. +50 C ( FR C) Pieni ylikuormitettavuus: I L, ympäristön lämpötila enintään +40 C Ylikuormitettavuus Suuri:,5 x I H ( min / 0 min), Pieni:, x I L ( min/0 min) Maksimikäynnistysvirta I s s / 0 s Lähtötaajuus 0 30 Hz Säätötapa Takaisinkytkemätön vektorisäätö (5 50 % perusnopeudesta): nopeussäätö 0,5 %, dynaaminen 0,3 % s, momentin lin. < %, momentin nousuaika ~5 ms Takaisinkytketty vektorisäätö (koko nopeusalueella): nopeussäätö 0,0 %, dynaaminen 0, % s, momentin lin. < %, momentin nousuaika ~ ms Kytkentätaajuus NX_/ Malliin NX_006 saakka se mukaan lukien: NX_5: 6 khz; tehdasasetus 0 khz Mallista NX_007: 6 khz; tehdasasetus 3,6 khz NX_6: 6 khz; tehdasasetus,5 khz Kentänheikennyspiste 8 30 Hz Kiihtyvyysaika s Hidastuvuusaika s Jarrutus DC-jarrutus: 30 % * T N (ilman jarruvastusta), vuojarrutus Ympäristö- -0 (ei jäätymistä) +50 : I H ( FR C) lämpötila -0 (ei jäätymistä) +40 : I L Varastointilämpötila -40 C +70 C Suhteellinen kosteus 0 95 % RH, ei kondensaatiota, ei korroosiota, ei tippuvaa vettä Ilman laatu: - kemialliset höyryt - mekaaniset hiukkaset IEC , laite toiminnassa, luokka 3C3 (testattu IEC standardin mukaisesti, menetelmä I C CH ja SO ) IEC , laite toiminnassa, luokka 3S EMC Häiriösietoisuus Täyttää EMC-standardien häiriösietoisuusvaatimukset Päästöt EMC-taso C: EN , kategoria C EMC-taso H: EN , kategoria C EMC-taso L: EN , kategoria C3 EMC-taso T: alhainen maavirta IT-verkkoja varten, (muokattavissa L/H-tason yksiköistä) Turvallisuus EN 5078, EN 6004-, IEC , CE, UL, CUL; (muista hyväksynnöistä tiedot ovat yksikön tyyppikilvessä) Toiminnallinen turvallisuus * Ohjauskytkennät (OPT-A, -A tai OPT-A, -A3) Suojaukset Käyttöpaikan korkeus Tärinä EN 5078/EN Iskut EN 5078, EN %:n kuormitettavuus (ei alennusta) 000 m:iin asti %:n alennus jokaista 00 m:ä kohti yli 000 m:ssä; maks m (690 V maks. 000 m) Hz: Värähtelyn amplitudi mm (huippu) taajuusalueella 5 5,8 Hz ( FR0: 0,5 mm (huippu) taajuusalueella 5 3 Hz) Suurin kiihtyvyysamplitudi G taajuusalueella 5,8 50 Hz ( FR0: G taajuusalueella Hz) UPS-pudotuskoe (soveltuvin UPS-painoin) Varastointi ja kuljetus: maks. 5 G, ms (pakkauksessa) STO EN/IEC Safe Torque Off -turvatoiminto (STO) SIL, EN ISO PL"d" Kategoria 3, EN 606: SILCL, IEC 6508: SIL. SS EN /IEC Safe Stop -turvatoiminto (SS) SIL, EN ISO PL"d" Kategoria 3, EN /IEC606: SILCL, IEC 6508: SIL. ATEX-termistoritulo 94/9/EC, CE 0537 Ex () GD Analogiatulon jännite 0 +0 V ( 0 V +0 V sauvaohjaus), R i = 00 kω, resoluutio 0, %, tarkkuus ± % Analogiatulon virta 0(4) 0 ma, R i = 50 Ω differentiaalinen, resoluutio 0, %, tarkkuus ± % Digitaalitulot 6, positiivinen tai negatiivinen logiikka; 8 30 VDC Apujännite +4 V, ±5 %, maks. 50 ma Referenssijännite, lähtö +0 V, +3 %, maks. kuorma 0 ma Analogialähtö 0(4) 0 ma; R L maks. 500 Ω; resoluutio 0 bittiä, tarkkuus ± % Digitaalilähtö Open collector -lähtö, 50 ma / 48 V Relelähdöt ohjelmoitavaa vaihtokytkentärelelähtöä (NO/NC) (OPT-A3: NO/NC+NO) Katkaisukapasiteetti: 4 VDC / 8 A, 50 VAC / 8 A, 5 VDC / 0,4 A. Väh.kytkentäkuorma: 5 V / 0 ma Termistoritulo (OPT-A3) Galvaanisesti erotettu, R trip = 4,7 kω Ylijännite, alijännite, maasulku, verkkojännitteen valvonta, lähtöjännitteen valvonta,, laitteen ylilämpö, moottorin, moottorin jumi, moottorin alikuormitus, riviliittimen +4 V:n ja +0 V:n oikosulkusuojaus * varustettuna OPT-AF-kortilla 0
