1 METALLI GRIT GX / GI Nauhahiomakoneet Hiomayksiköt Jäysteenpoistokoneet Lisätarvikkeet Hiomatehoa ammattilaisille

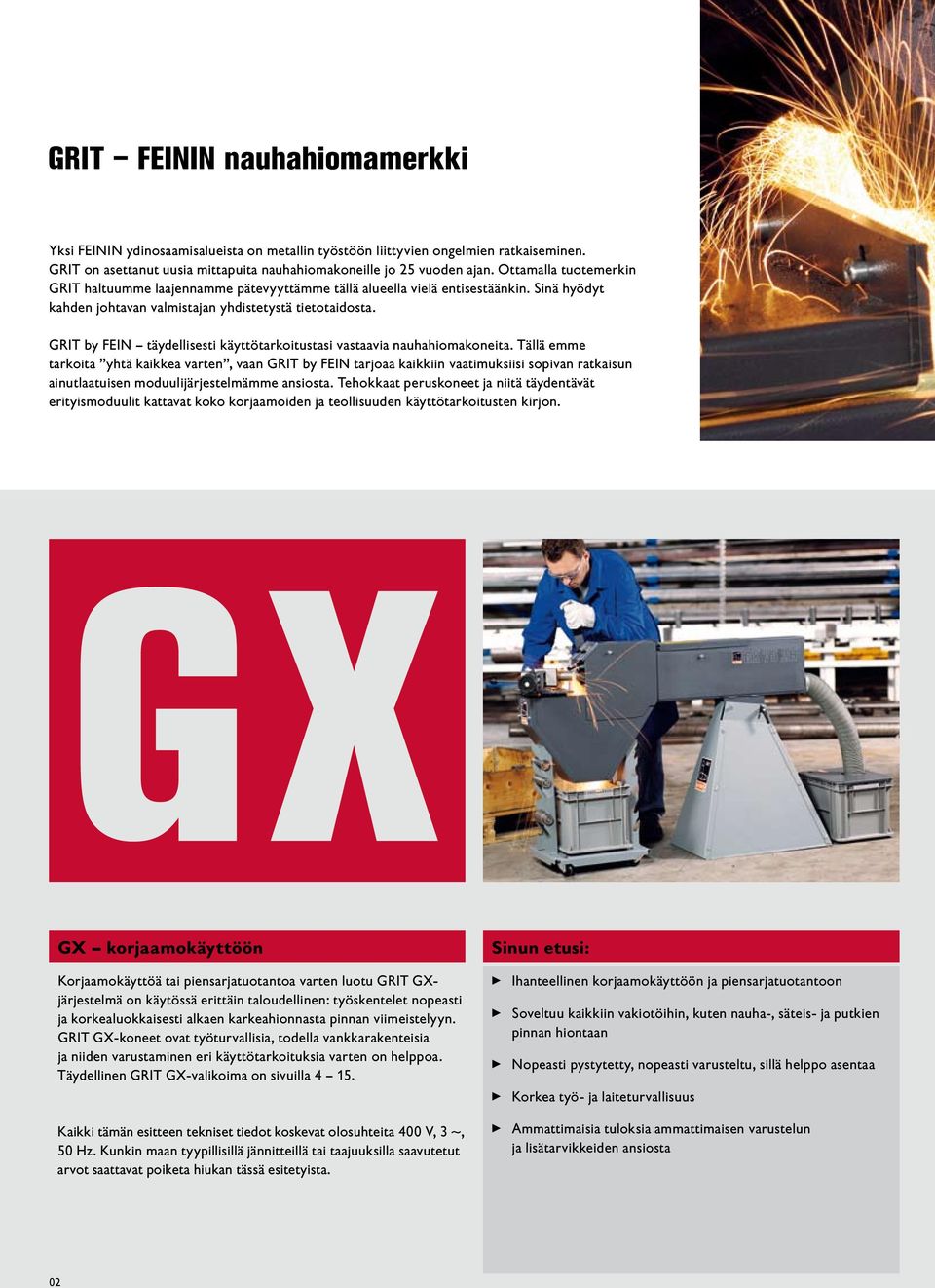

2 GRIT FEININ nauhahiomamerkki Yksi FEININ ydinosaamisalueista on metallin työstöön liittyvien ongelmien ratkaiseminen. GRIT on asettanut uusia mittapuita nauhahiomakoneille jo 25 vuoden ajan. Ottamalla tuotemerkin GRIT haltuumme laajennamme pätevyyttämme tällä alueella vielä entisestäänkin. Sinä hyödyt kahden johtavan valmistajan yhdistetystä tietotaidosta. GRIT by FEIN täydellisesti käyttötarkoitustasi vastaavia nauhahiomakoneita. Tällä emme tarkoita yhtä kaikkea varten, vaan GRIT by FEIN tarjoaa kaikkiin vaatimuksiisi sopivan ratkaisun ainutlaatuisen moduulijärjestelmämme ansiosta. Tehokkaat peruskoneet ja niitä täydentävät erityismoduulit kattavat koko korjaamoiden ja teollisuuden käyttötarkoitusten kirjon. GX GX korjaamokäyttöön Korjaamokäyttöä tai piensarjatuotantoa varten luotu GRIT GXjärjestelmä on käytössä erittäin taloudellinen: työskentelet nopeasti ja korkealuokkaisesti alkaen karkeahionnasta pinnan viimeistelyyn. GRIT GX-koneet ovat työturvallisia, todella vankkarakenteisia ja niiden varustaminen eri käyttötarkoituksia varten on helppoa. Täydellinen GRIT GX-valikoima on sivuilla Kaikki tämän esitteen tekniset tiedot koskevat olosuhteita 400 V, 3 ~, 50 Hz. Kunkin maan tyypillisillä jännitteillä tai taajuuksilla saavutetut arvot saattavat poiketa hiukan tässä esitetyista. Sinun etusi: Ihanteellinen korjaamokäyttöön ja piensarjatuotantoon Soveltuu kaikkiin vakiotöihin, kuten nauha-, säteis- ja putkien pinnan hiontaan Nopeasti pystytetty, nopeasti varusteltu, sillä helppo asentaa Korkea työ- ja laiteturvallisuus Ammattimaisia tuloksia ammattimaisen varustelun ja lisätarvikkeiden ansiosta 02

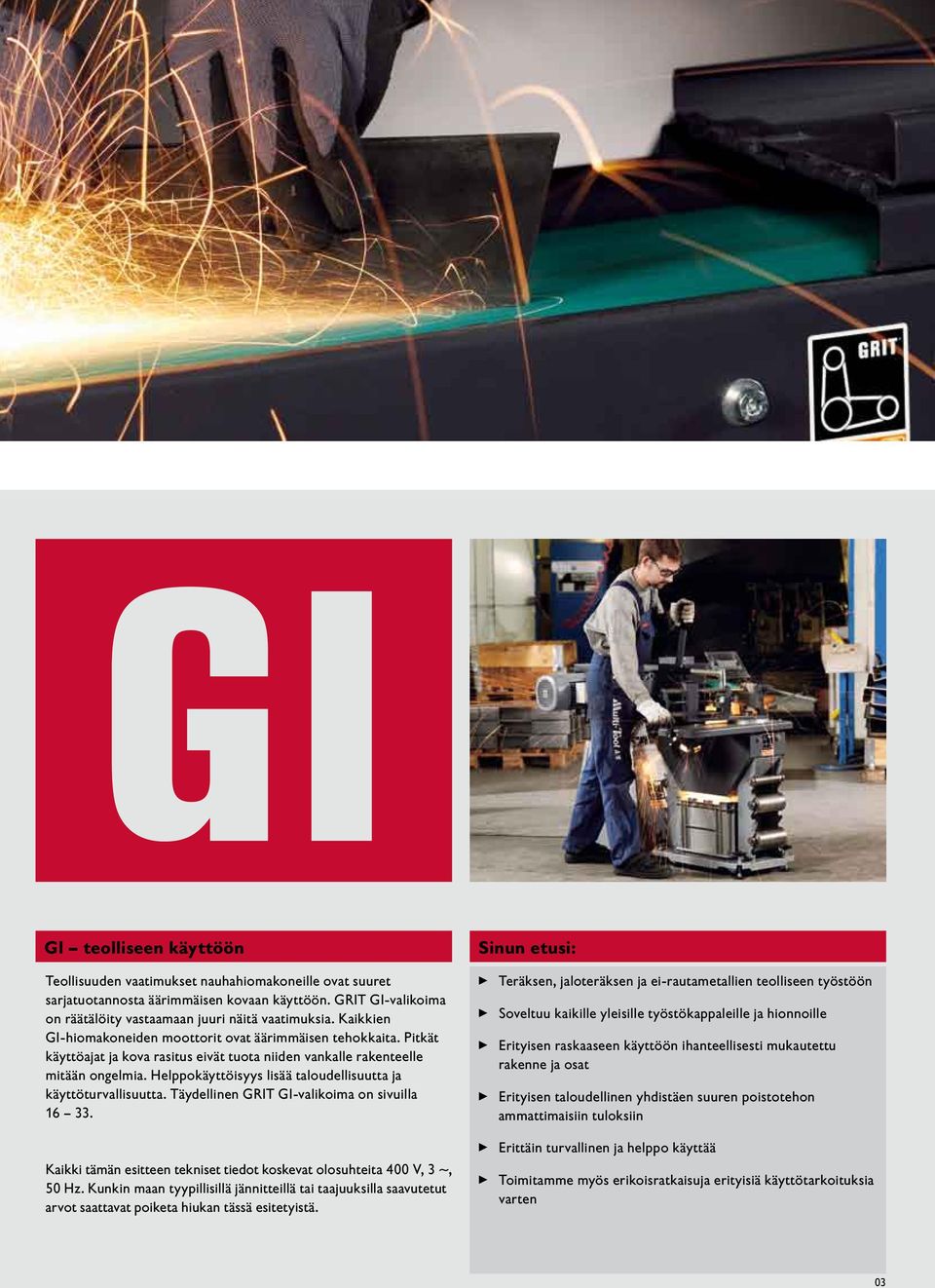

3 GI GI teolliseen käyttöön Teollisuuden vaatimukset nauhahiomakoneille ovat suuret sarjatuotannosta äärimmäisen kovaan käyttöön. GRIT GI-valikoima on räätälöity vastaamaan juuri näitä vaatimuksia. Kaikkien GI-hiomakoneiden moottorit ovat äärimmäisen tehokkaita. Pitkät käyttöajat ja kova rasitus eivät tuota niiden vankalle rakenteelle mitään ongelmia. Helppokäyttöisyys lisää taloudellisuutta ja käyttöturvallisuutta. Täydellinen GRIT GI-valikoima on sivuilla Kaikki tämän esitteen tekniset tiedot koskevat olosuhteita 400 V, 3 ~, 50 Hz. Kunkin maan tyypillisillä jännitteillä tai taajuuksilla saavutetut arvot saattavat poiketa hiukan tässä esitetyistä. Sinun etusi: Teräksen, jaloteräksen ja ei-rautametallien teolliseen työstöön Soveltuu kaikille yleisille työstökappaleille ja hionnoille Erityisen raskaaseen käyttöön ihanteellisesti mukautettu rakenne ja osat Erityisen taloudellinen yhdistäen suuren poistotehon ammattimaisiin tuloksiin Erittäin turvallinen ja helppo käyttää Toimitamme myös erikoisratkaisuja erityisiä käyttötarkoituksia varten 03

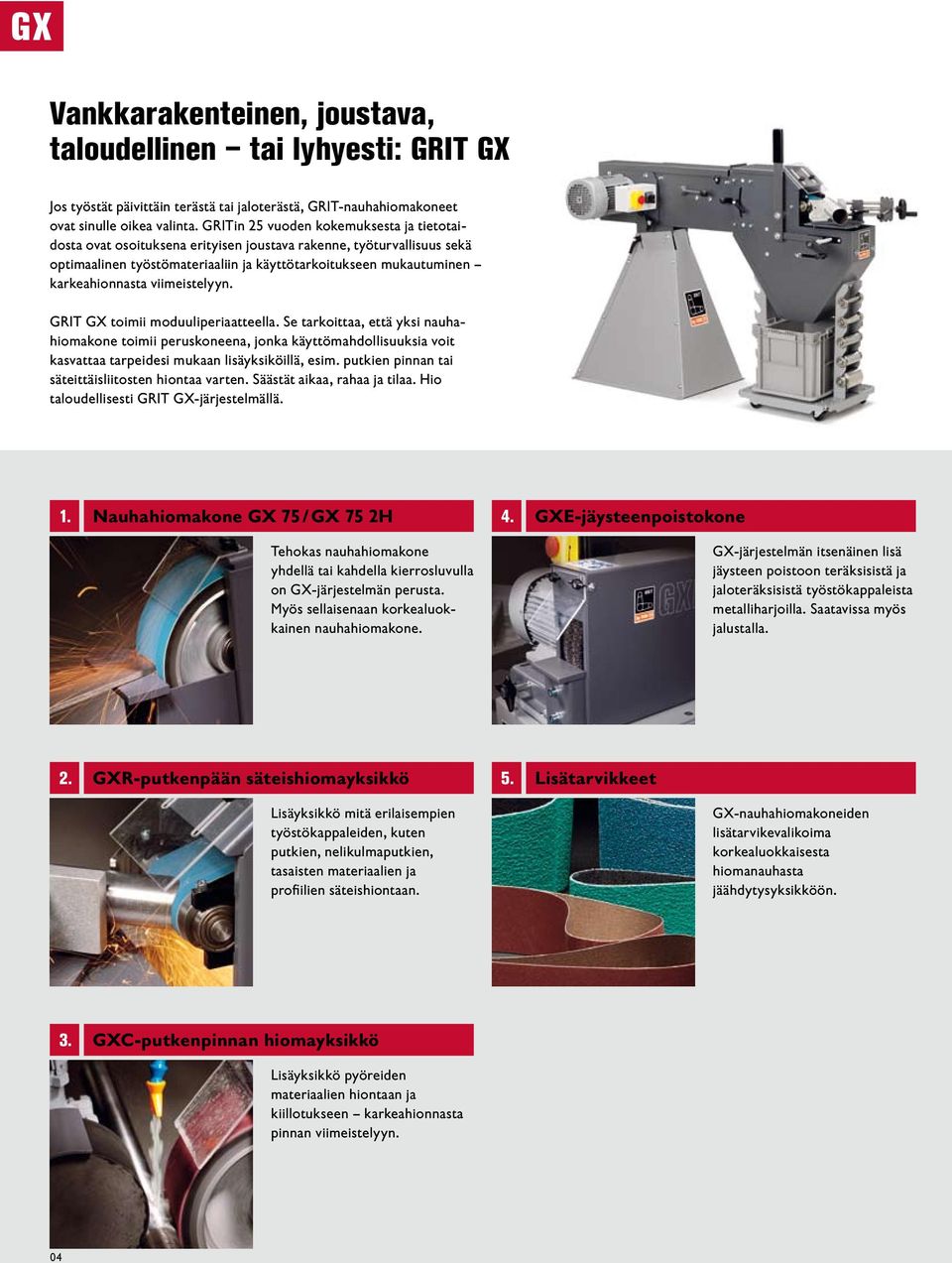

4 Vankkarakenteinen, joustava, taloudellinen tai lyhyesti: GRIT GX Jos työstät päivittäin terästä tai jaloterästä, GRIT-nauhahiomakoneet ovat sinulle oikea valinta. GRITin 25 vuoden kokemuksesta ja tietotaidosta ovat osoituksena erityisen joustava rakenne, työturvallisuus sekä optimaalinen työstömateriaaliin ja käyttötarkoitukseen mukautuminen karkeahionnasta viimeistelyyn. GRIT GX toimii moduuliperiaatteella. Se tarkoittaa, että yksi nauhahiomakone toimii peruskoneena, jonka käyttömahdollisuuksia voit kasvattaa tarpeidesi mukaan lisäyksiköillä, esim. putkien pinnan tai säteittäisliitosten hiontaa varten. Säästät aikaa, rahaa ja tilaa. Hio taloudellisesti GRIT GX-järjestelmällä. 1. Nauhahiomakone GX 75 / GX 75 2H 4. GXE-jäysteenpoistokone Tehokas nauhahiomakone yhdellä tai kahdella kierrosluvulla on GX-järjestelmän perusta. Myös sellaisenaan korkealuokkainen nauhahiomakone. GX-järjestelmän itsenäinen lisä jäysteen poistoon teräksisistä ja jaloteräksisistä työstökappaleista metalliharjoilla. Saatavissa myös jalustalla. 2. GXR-putkenpään säteishiomayksikkö 5. Lisätarvikkeet Lisäyksikkö mitä erilaisempien työstökappaleiden, kuten putkien, nelikulmaputkien, tasaisten materiaalien ja profiilien säteishiontaan. GX-nauhahiomakoneiden lisätarvikevalikoima korkealuokkaisesta hiomanauhasta jäähdytysyksikköön. 3. GXC-putkenpinnan hiomayksikkö Lisäyksikkö pyöreiden materiaalien hiontaan ja kiillotukseen karkeahionnasta pinnan viimeistelyyn. 04

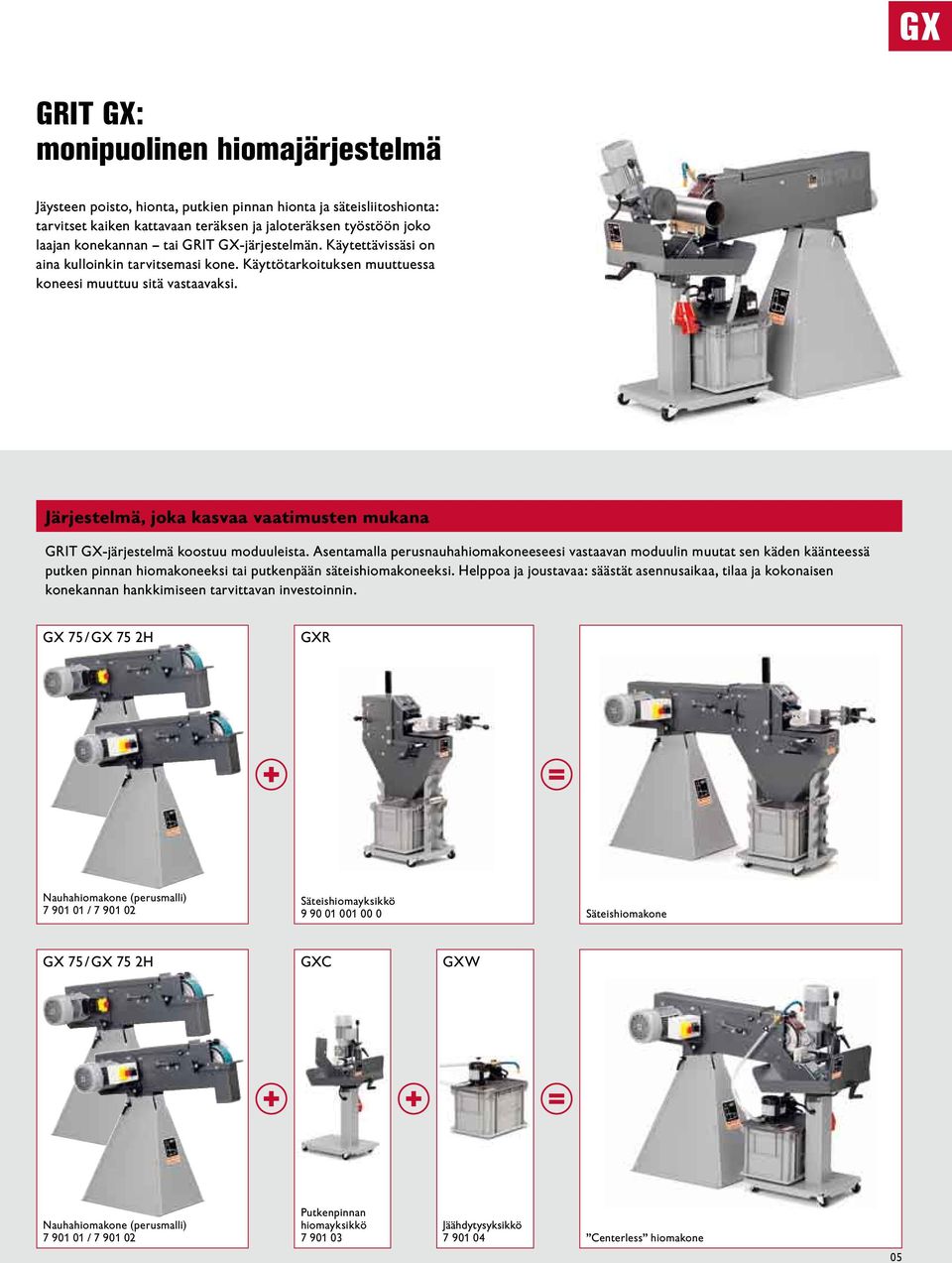

5 GRIT GX: monipuolinen hiomajärjestelmä Jäysteen poisto, hionta, putkien pinnan hionta ja säteisliitoshionta: tarvitset kaiken kattavaan teräksen ja jaloteräksen työstöön joko laajan konekannan tai GRIT GX-järjestelmän. Käytettävissäsi on aina kulloinkin tarvitsemasi kone. Käyttötarkoituksen muuttuessa koneesi muuttuu sitä vastaavaksi. Järjestelmä, joka kasvaa vaatimusten mukana GRIT GX-järjestelmä koostuu moduuleista. Asentamalla perusnauhahiomakoneeseesi vastaavan moduulin muutat sen käden käänteessä putken pinnan hiomakoneeksi tai putkenpään säteishiomakoneeksi. Helppoa ja joustavaa: säästät asennusaikaa, tilaa ja kokonaisen konekannan hankkimiseen tarvittavan investoinnin. GX 75 / GX 75 2H GXR Nauhahiomakone (perusmalli) / Säteishiomayksikkö Säteishiomakone GX 75 / GX 75 2H GXC GXW Nauhahiomakone (perusmalli) / Putkenpinnan hiomayksikkö Jäähdytysyksikkö Centerless hiomakone 05

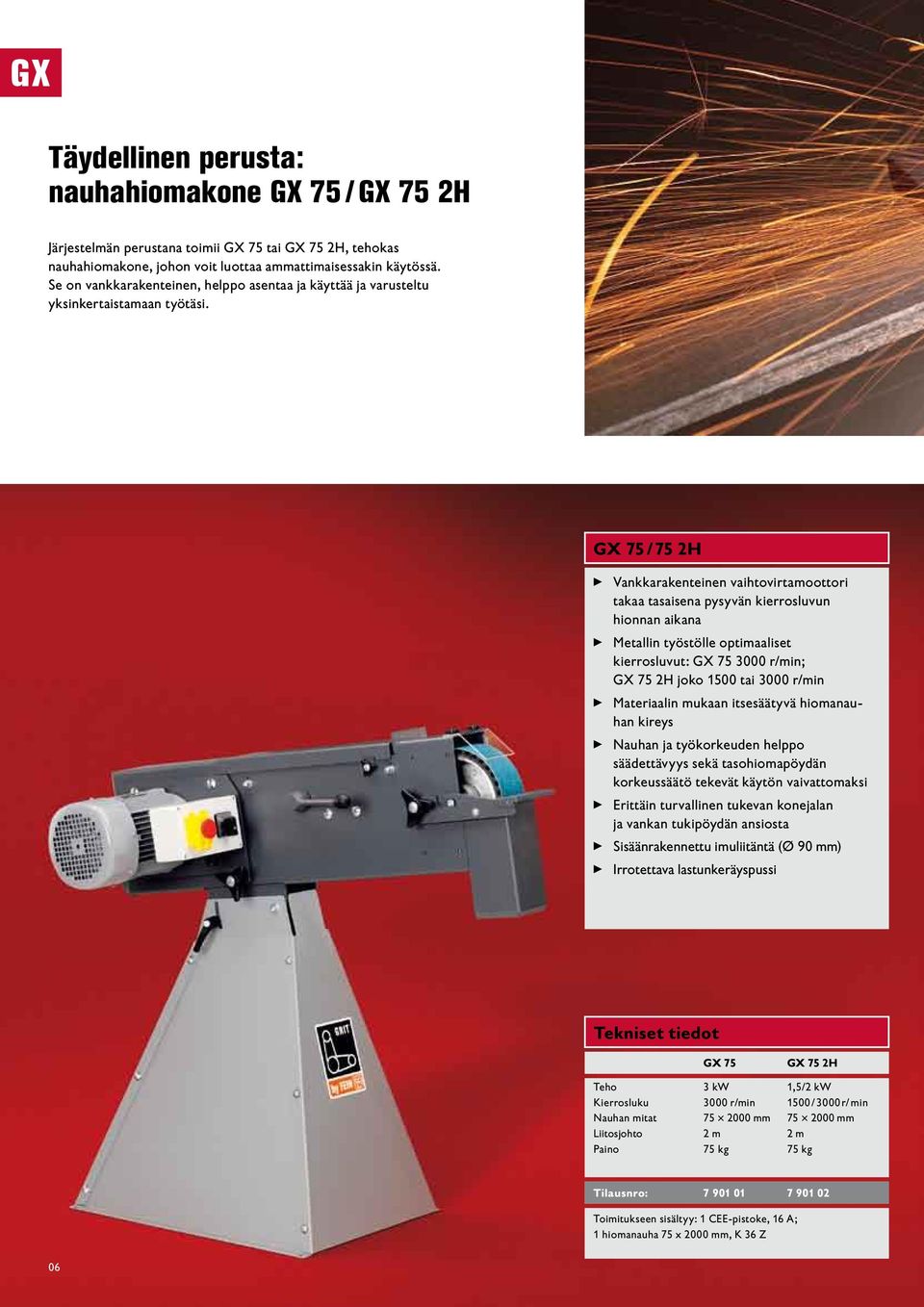

6 Täydellinen perusta: nauhahiomakone GX 75 / GX 75 2H Järjestelmän perustana toimii GX 75 tai GX 75 2H, tehokas nauhahiomakone, johon voit luottaa ammattimaisessakin käytössä. Se on vankkarakenteinen, helppo asentaa ja käyttää ja varusteltu yksinkertaistamaan työtäsi. GX 75 / 75 2H Vankkarakenteinen vaihtovirtamoottori takaa tasaisena pysyvän kierrosluvun hionnan aikana Metallin työstölle optimaaliset kierrosluvut: GX r/min; GX 75 2H joko 1500 tai 3000 r/min Materiaalin mukaan itsesäätyvä hiomanauhan kireys Nauhan ja työkorkeuden helppo säädettävyys sekä tasohiomapöydän korkeussäätö tekevät käytön vaivattomaksi Erittäin turvallinen tukevan konejalan ja vankan tukipöydän ansiosta Sisäänrakennettu imuliitäntä (Ø 90 mm) Irrotettava lastunkeräyspussi Tekniset tiedot GX 75 GX 75 2H Teho 3 kw 1,5/2 kw Kierrosluku 3000 r/min 1500 / 3000 r/ min Nauhan mitat mm mm Liitosjohto 2 m 2 m Paino 75 kg 75 kg Bestellnr.: Tilausnro: Toimitukseen sisältyy: 1 CEE-pistoke, 16 A; 1 hiomanauha 75 x 2000 mm, K 36 Z 06

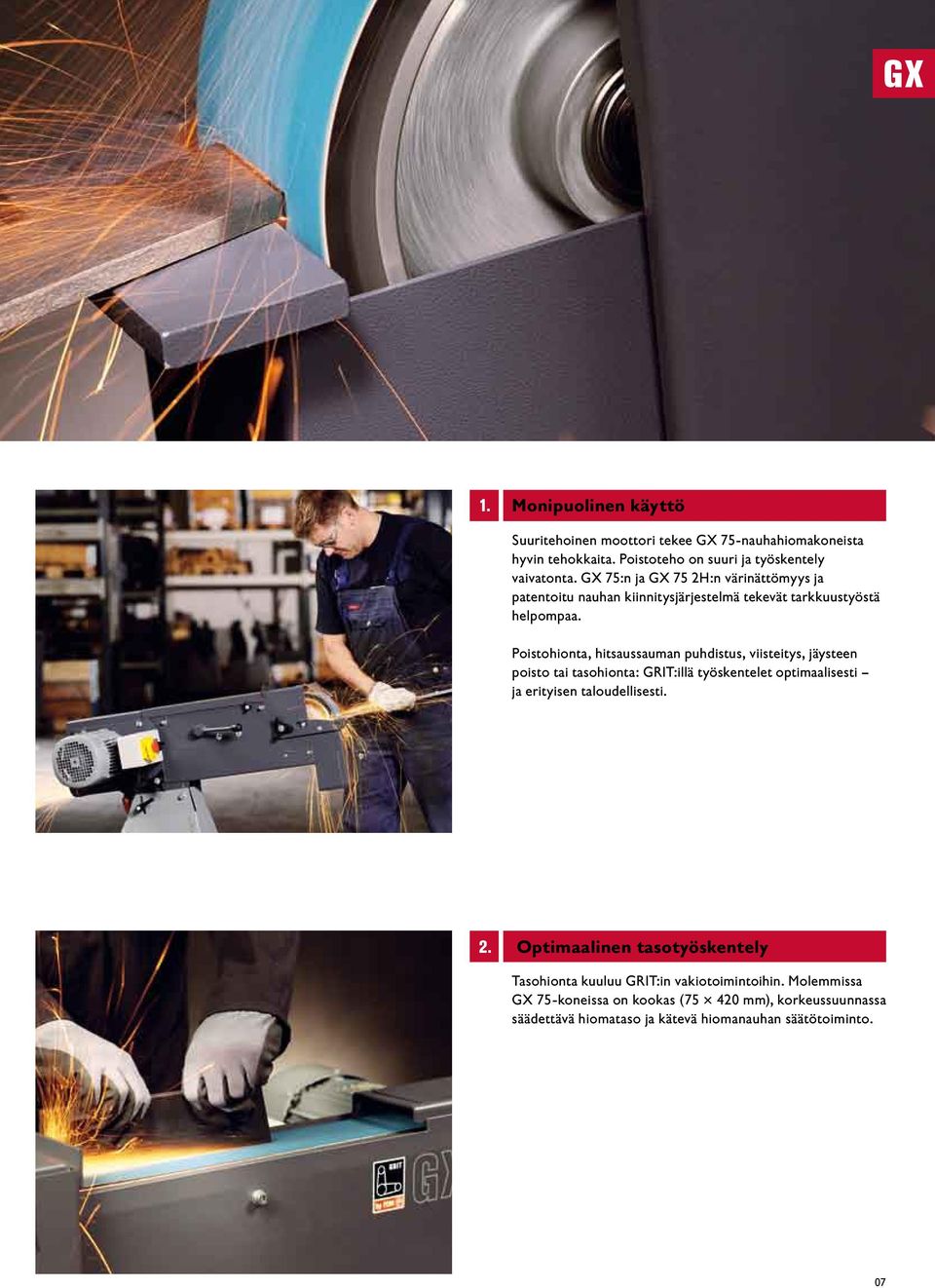

7 1. Monipuolinen käyttö Suuritehoinen moottori tekee GX 75-nauhahiomakoneista hyvin tehokkaita. Poistoteho on suuri ja työskentely vaivatonta. GX 75:n ja GX 75 2H:n värinättömyys ja patentoitu nauhan kiinnitysjärjestelmä tekevät tarkkuustyöstä helpompaa. Poistohionta, hitsaussauman puhdistus, viisteitys, jäysteen poisto tai tasohionta: GRIT:illä työskentelet optimaalisesti ja erityisen taloudellisesti. 2. Optimaalinen tasotyöskentely Tasohionta kuuluu GRIT:in vakiotoimintoihin. Molemmissa GX 75-koneissa on kookas ( mm), korkeussuunnassa säädettävä hiomataso ja kätevä hiomanauhan säätötoiminto. 07

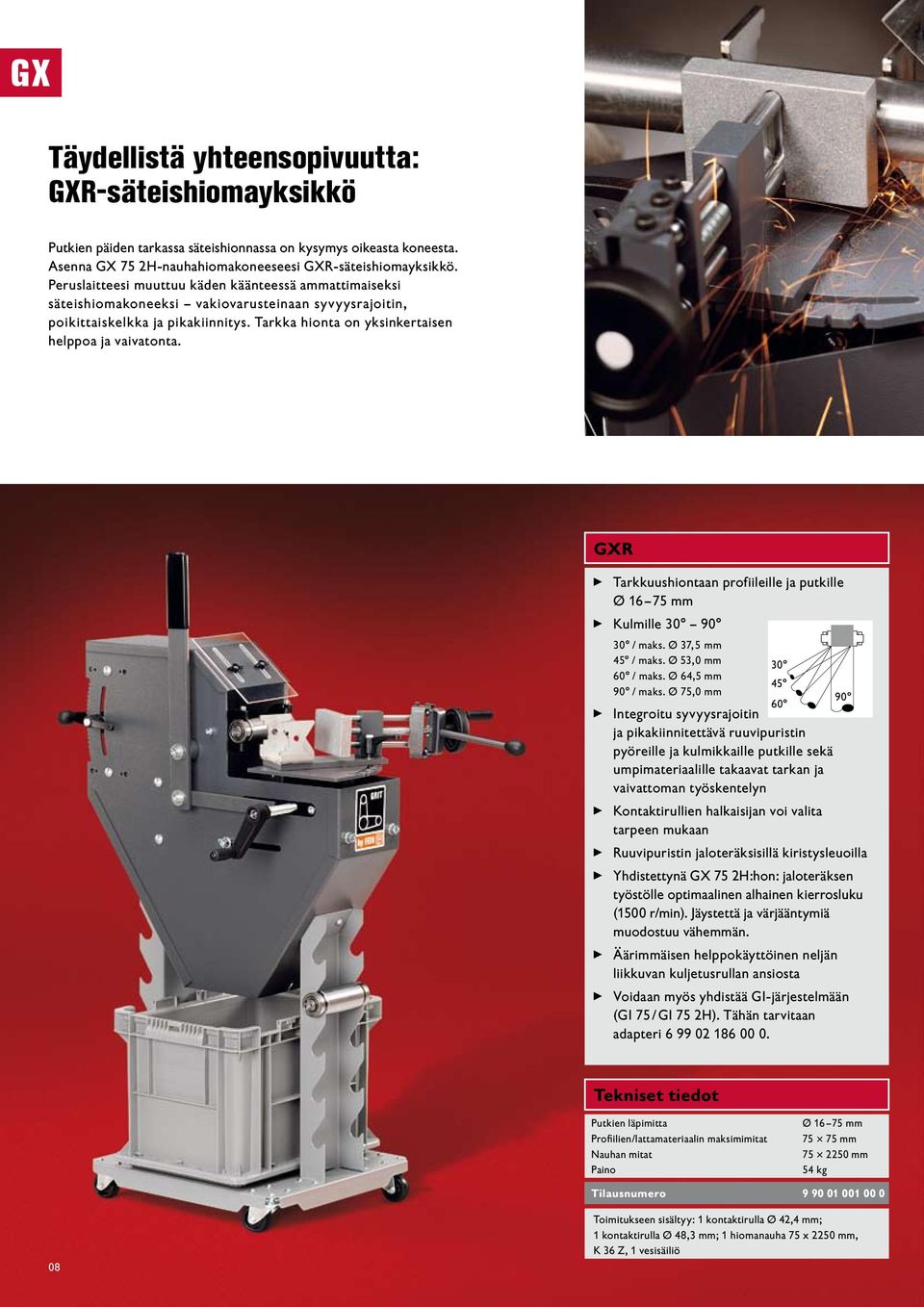

8 Täydellistä yhteensopivuutta: GXR-säteishiomayksikkö Putkien päiden tarkassa säteishionnassa on kysymys oikeasta koneesta. Asenna GX 75 2H-nauhahiomakoneeseesi GXR-säteishiomayksikkö. Peruslaitteesi muuttuu käden käänteessä ammattimaiseksi säteishiomakoneeksi vakiovarusteinaan syvyysrajoitin, poikittaiskelkka ja pikakiinnitys. Tarkka hionta on yksinkertaisen helppoa ja vaivatonta. GXR Tarkkuushiontaan profiileille ja putkille Ø mm Kulmille / maks. Ø 37,5 mm 45 / maks. Ø 53,0 mm / maks. Ø 64,5 mm / maks. Ø 75,0 mm Integroitu syvyysrajoitin ja pikakiinnitettävä ruuvipuristin pyöreille ja kulmikkaille putkille sekä umpimateriaalille takaavat tarkan ja vaivattoman työskentelyn Kontaktirullien halkaisijan voi valita tarpeen mukaan Ruuvipuristin jaloteräksisillä kiristysleuoilla Yhdistettynä GX 75 2H:hon: jaloteräksen työstölle optimaalinen alhainen kierrosluku (1500 r/min). Jäystettä ja värjääntymiä muodostuu vähemmän. Äärimmäisen helppokäyttöinen neljän liikkuvan kuljetusrullan ansiosta Voidaan myös yhdistää GI-järjestelmään (GI 75 / GI 75 2H). Tähän tarvitaan adapteri Tekniset tiedot Putkien läpimitta Profiilien/lattamateriaalin maksimimitat Nauhan mitat Paino Ø mm mm mm 54 kg Bestellnummer Tilausnumero Toimitukseen sisältyy: 1 kontaktirulla Ø 42,4 mm; 1 kontaktirulla Ø 48,3 mm; 1 hiomanauha 75 x 2250 mm, K 36 Z, 1 vesisäiliö

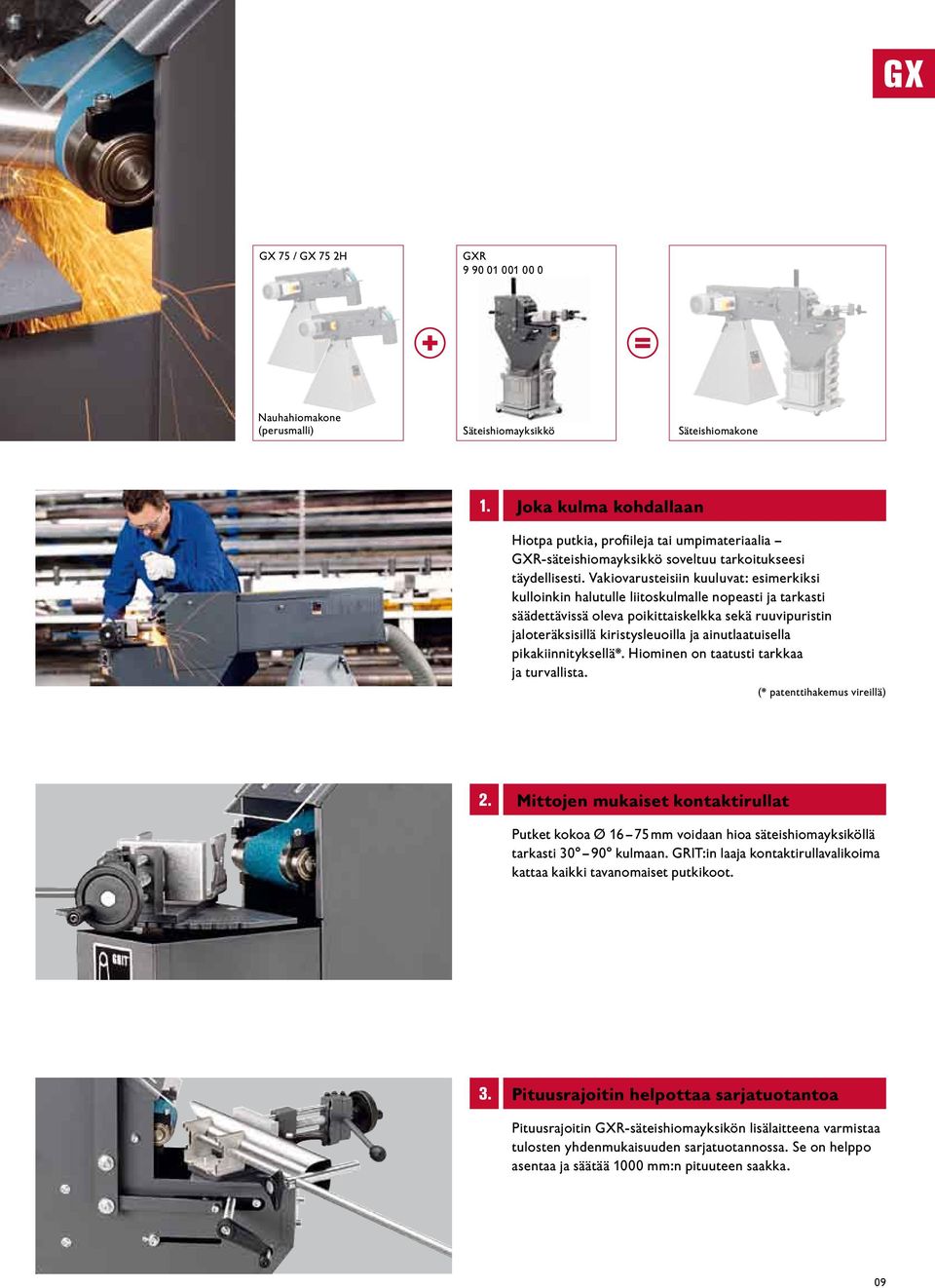

9 GX 75 / GX 75 2H GXR Nauhahiomakone (perusmalli) Säteishiomayksikkö Säteishiomakone 1. Joka kulma kohdallaan Hiotpa putkia, profiileja tai umpimateriaalia GXR-säteishiomayksikkö soveltuu tarkoitukseesi täydellisesti. Vakiovarusteisiin kuuluvat: esimerkiksi kulloinkin halutulle liitoskulmalle nopeasti ja tarkasti säädettävissä oleva poikittaiskelkka sekä ruuvipuristin jaloteräksisillä kiristysleuoilla ja ainutlaatuisella pikakiinnityksellä*. Hiominen on taatusti tarkkaa ja turvallista. (* patenttihakemus vireillä) 2. Mittojen mukaiset kontaktirullat Putket kokoa Ø mm voidaan hioa säteishiomayksiköllä tarkasti kulmaan. GRIT:in laaja kontaktirullavalikoima kattaa kaikki tavanomaiset putkikoot. 3. Pituusrajoitin helpottaa sarjatuotantoa Pituusrajoitin GXR-säteishiomayksikön lisälaitteena varmistaa tulosten yhdenmukaisuuden sarjatuotannossa. Se on helppo asentaa ja säätää 1000 mm:n pituuteen saakka. 09

10 Todella hyvä, todella nopea: GXC-putkenpinnan hiomayksikkö GXC putkenpinnan hiomayksiköllä saat täydellisen pinnan helposti. Muutos Centerless -hiomakoneeksi tapahtuu käden käänteessä. Joustavaa ja taloudellista. GXC Putkien ja akselien pinnan hiomiseen, Ø mm Nopea työskentely yhdistettynä erinomaiseen pinnan laatuun Soveltuu GXW-voiteluyksiköllä varustettuna myös märkähiontaan Helposti siirrettävissä neljän kuljetusrullan ansiosta Voidaan myös yhdistää GI-järjestelmään (GI 75 / GI 75 2H). Tähän tarvitaan adapteri Tekniset tiedot Putket Nauhan mitat Paino Ø mm mm 48 kg Bestellnummer Tilausnumero Toimitukseen sisältyy: 1 nylon-ohjauskisko; 1 messinkinen ohjauskisko, 1 liitosjohto CEE-pistokkeella, 16 A GXW-jäähdytysyksikkö Paino 8,6 kg Bestellnummer Tilausnumero Toimitukseen sisältyy: 1 litra jäähdytysvoiteluemulsiota (1:30) 10

11 Nauhahiomakone (perusmalli) Jäähdytysyksikkö Hiomayksikkö Putken pinnan hiomakone Centerless GX 75 / GX 75 2H GXC GXW Loistavia tuloksia nopeasti Täydellinen pinnan laatu ja putkien ja akselien nopea työstö onnistuvat kun käytät pyöröhiomamoduulia GXC. Voit asentaa GX 75 2H-perusmalliisi myös kaupoissa myytäviä huopanauhoja. Työstömateriaalille sopivan syöttönopeuden voi säätää portaattomasti jopa 2 metriin minuutissa. 2. Valitse oikea ohjauskisko Toimitukseen sisältyy valikoima työstökappaleiden erilaisia pintoja vastaavia ohjauskiskoja. Messinkinen ohjauskisko käy karkeille pinnoille, kuten korroosion syövyttämille, karstaisille tai kuivahiotulle pinnoille. Nylon-kisko on täydellinen valinta pinnan viimeistelyyn ja aroille materiaaleille. 3. Märkähiontaan GXW Monet seikat puoltavat GXW-jäähdytysyksikön käyttöä märkähionnassa: jäähdytys ja hiontapölyn välitön sidonta lisäävät hiomanauhojen kestoaikaa. Pinnan laatu paranee huomattavasti ja hionnassa kehittyvän lämmön vähenemisen ansiosta jaloteräsputkien korroosiovaara pienenee. Suljettu kierto säästää jäähdytysvoiteluainetta. 11

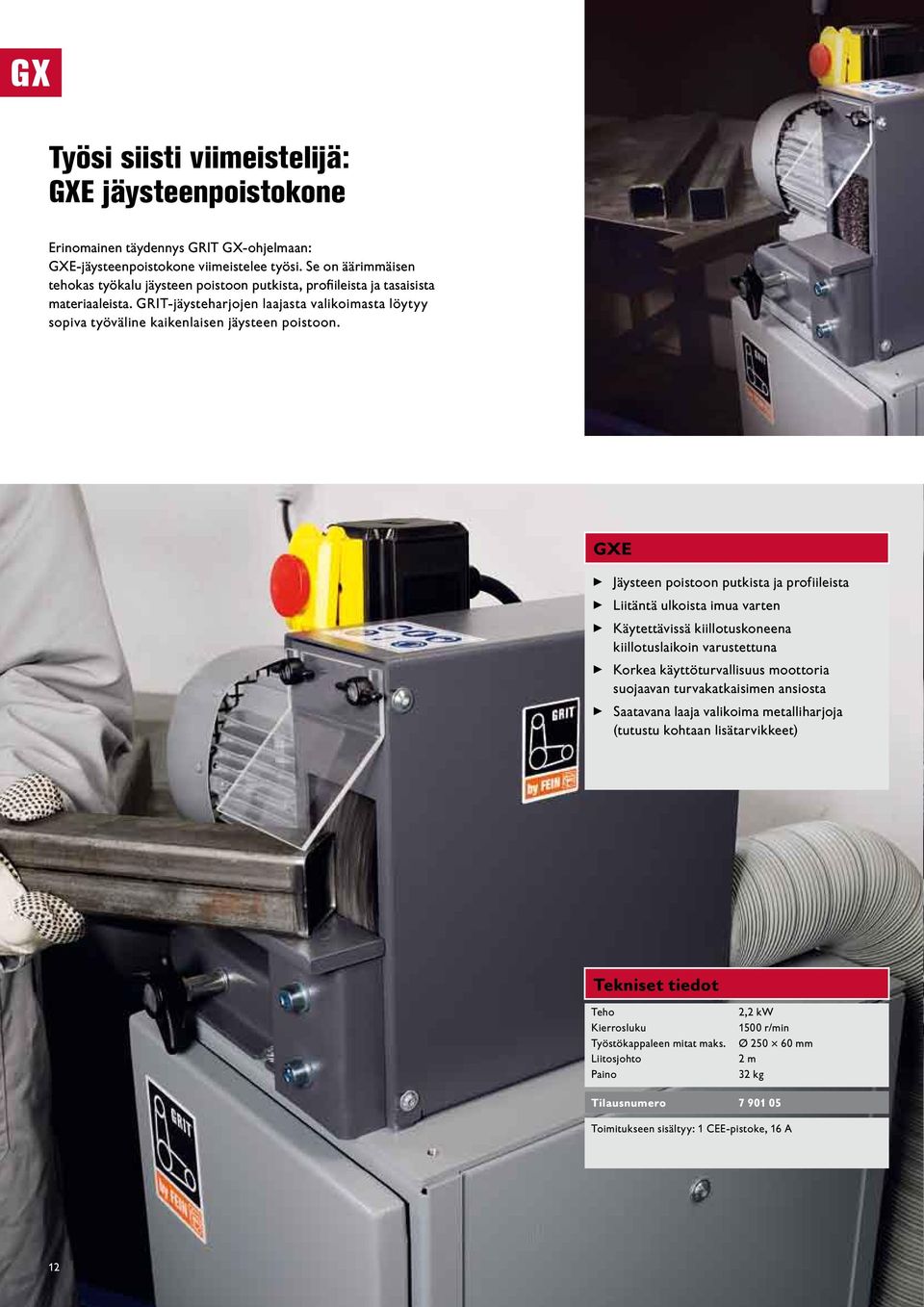

12 Työsi siisti viimeistelijä: GXE jäysteenpoistokone Erinomainen täydennys GRIT GX-ohjelmaan: GXE-jäysteenpoistokone viimeistelee työsi. Se on äärimmäisen tehokas työkalu jäysteen poistoon putkista, profiileista ja tasaisista materiaaleista. GRIT-jäysteharjojen laajasta valikoimasta löytyy sopiva työväline kaikenlaisen jäysteen poistoon. GXE Jäysteen poistoon putkista ja profiileista Liitäntä ulkoista imua varten Käytettävissä kiillotuskoneena kiillotuslaikoin varustettuna Korkea käyttöturvallisuus moottoria suojaavan turvakatkaisimen ansiosta Saatavana laaja valikoima metalliharjoja (tutustu kohtaan lisätarvikkeet) Tekniset tiedot Teho Kierrosluku Työstökappaleen mitat maks. Liitosjohto Paino 2,2 kw 1500 r/min Ø mm 2 m 32 kg Bestellnummer Tilausnumero Toimitukseen sisältyy: 1 CEE-pistoke, 16 A 12

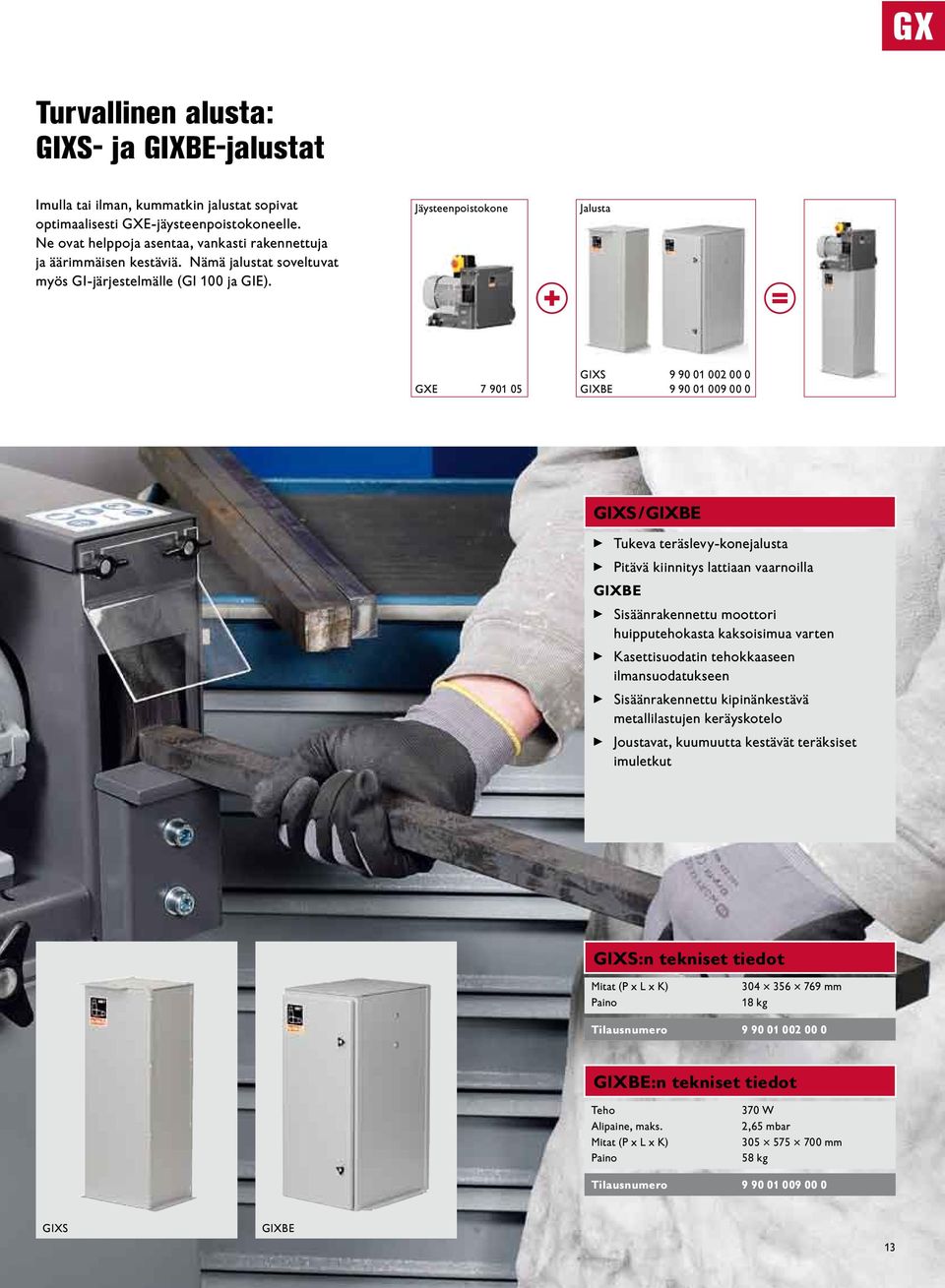

13 Turvallinen alusta: GIXS- ja GIXBE-jalustat Imulla tai ilman, kummatkin jalustat sopivat optimaalisesti GXE-jäysteenpoistokoneelle. Ne ovat helppoja asentaa, vankasti rakennettuja ja äärimmäisen kestäviä. Nämä jalustat soveltuvat myös GI-järjestelmälle (GI 100 ja GIE). Jäysteenpoistokone Jalusta GXE GIXS GIXBE GIXS / GIXBE Tukeva teräslevy-konejalusta Pitävä kiinnitys lattiaan vaarnoilla GIXBE Sisäänrakennettu moottori huipputehokasta kaksoisimua varten Kasettisuodatin tehokkaaseen ilmansuodatukseen Sisäänrakennettu kipinänkestävä metallilastujen keräyskotelo Joustavat, kuumuutta kestävät teräksiset imuletkut GIXS:n tekniset tiedot Mitat (P x L x K) Paino mm 18 kg Bestellnummer Tilausnumero GIXBE:n tekniset tiedot Teho Alipaine, maks. Mitat (P x L x K) Paino 370 W 2,65 mbar mm 58 kg Bestellnummer Tilausnumero GIXS GIXBE 13

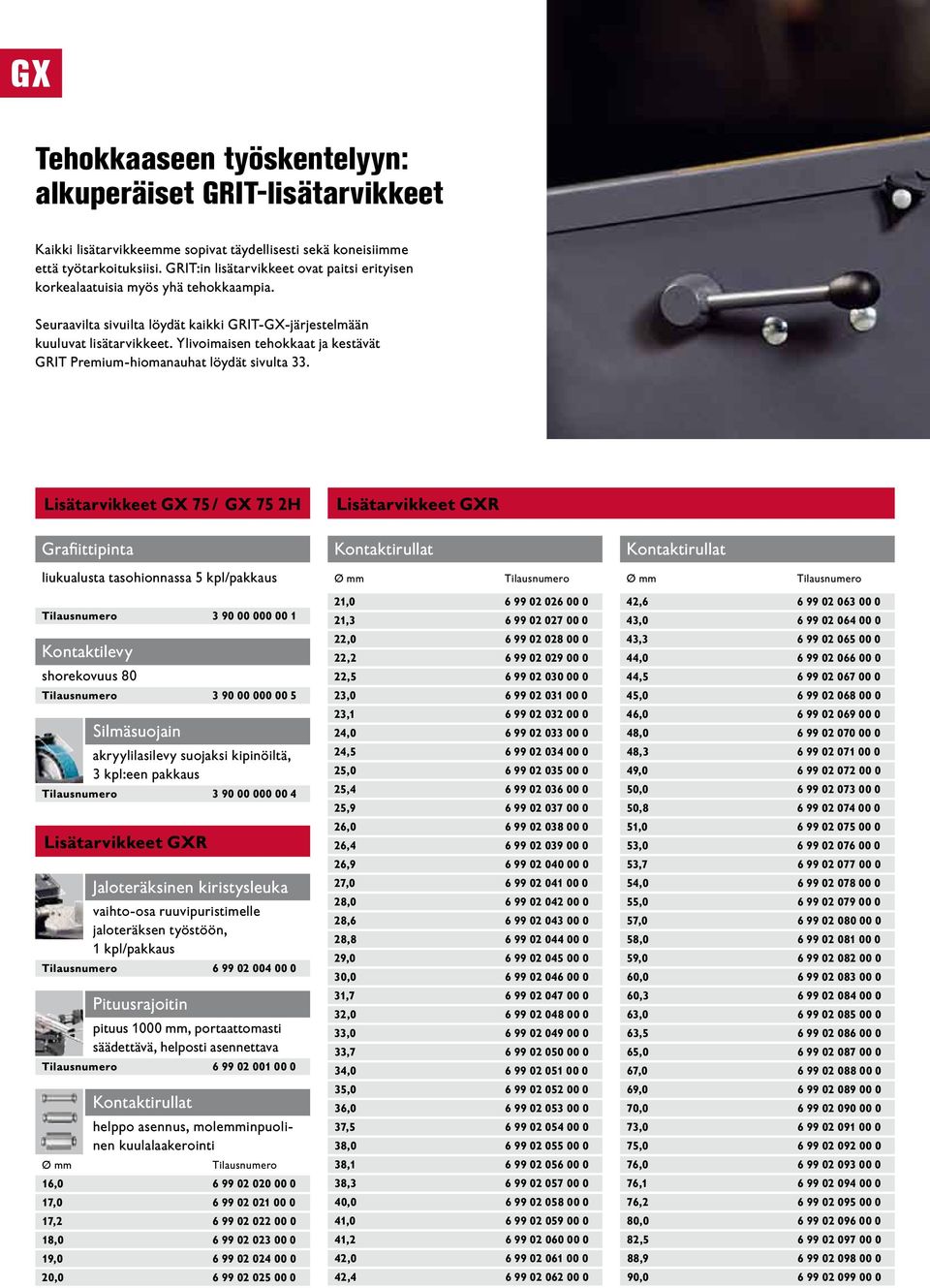

14 14 Tehokkaaseen työskentelyyn: alkuperäiset GRIT-lisätarvikkeet Kaikki lisätarvikkeemme sopivat täydellisesti sekä koneisiimme että työtarkoituksiisi. GRIT:in lisätarvikkeet ovat paitsi erityisen korkealaatuisia myös yhä tehokkaampia. Seuraavilta sivuilta löydät kaikki GRIT-GX-järjestelmään kuuluvat lisätarvikkeet. Ylivoimaisen tehokkaat ja kestävät GRIT Premium-hiomanauhat löydät sivulta 33. Lisätarvikkeet GX 75 / GX 75 2H Grafiittipinta liukualusta tasohionnassa 5 kpl/pakkaus Tilausnumero Kontaktilevy shorekovuus 80 Tilausnumero Jaloteräksinen kiristysleuka vaihto-osa ruuvipuristimelle jaloteräksen työstöön, 1 kpl/pakkaus Tilausnumero Pituusrajoitin pituus 1000 mm, portaattomasti säädettävä, helposti asennettava Tilausnumero Ø mm Silmäsuojain akryylilasilevy suojaksi kipinöiltä, 3 kpl:een pakkaus Tilausnumero Lisätarvikkeet GXR Kontaktirullat helppo asennus, molemminpuolinen kuulalaakerointi Tilausnumero 16, , , , , , Lisätarvikkeet GXR Kontaktirullat Ø mm Tilausnumero 21, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Kontaktirullat Ø mm Tilausnumero 42, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

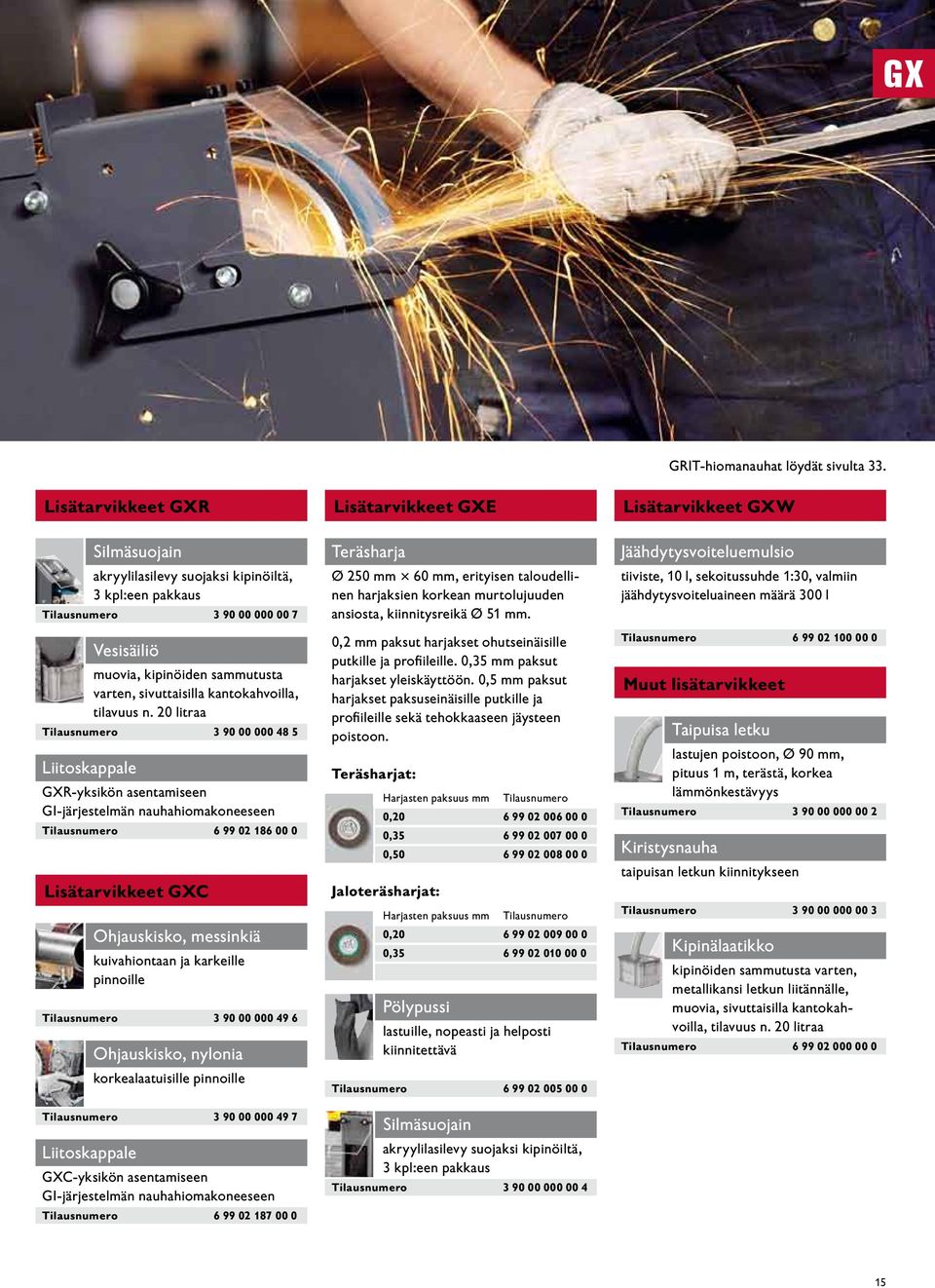

15 Lisätarvikkeet GXR Silmäsuojain akryylilasilevy suojaksi kipinöiltä, 3 kpl:een pakkaus Tilausnumero Vesisäiliö muovia, kipinöiden sammutusta varten, sivuttaisilla kantokahvoilla, tilavuus n. 20 litraa Tilausnumero Liitoskappale GXR-yksikön asentamiseen GI-järjestelmän nauhahiomakoneeseen Tilausnumero Lisätarvikkeet GXC Ohjauskisko, messinkiä kuivahiontaan ja karkeille pinnoille Tilausnumero Ohjauskisko, nylonia korkealaatuisille pinnoille Tilausnumero Liitoskappale GXC-yksikön asentamiseen GI-järjestelmän nauhahiomakoneeseen Tilausnumero Lisätarvikkeet GXE Teräsharja Ø 250 mm 60 mm, erityisen taloudellinen harjaksien korkean murtolujuuden ansiosta, kiinnitysreikä Ø 51 mm. 0,2 mm paksut harjakset ohutseinäisille putkille ja profiileille. 0,35 mm paksut harjakset yleiskäyttöön. 0,5 mm paksut harjakset paksuseinäisille putkille ja profiileille sekä tehokkaaseen jäysteen poistoon. Teräsharjat: Harjasten paksuus mm Tilausnumero 0, , , Jaloteräsharjat: Harjasten paksuus mm Tilausnumero 0, , Pölypussi lastuille, nopeasti ja helposti kiinnitettävä Tilausnumero Silmäsuojain akryylilasilevy suojaksi kipinöiltä, 3 kpl:een pakkaus Tilausnumero GRIT-hiomanauhat löydät sivulta 33. Lisätarvikkeet GXW Jäähdytysvoiteluemulsio tiiviste, 10 l, sekoitussuhde 1:30, valmiin jäähdytysvoiteluaineen määrä 300 l Tilausnumero Muut lisätarvikkeet Taipuisa letku lastujen poistoon, Ø 90 mm, pituus 1 m, terästä, korkea lämmönkestävyys Tilausnumero Kiristysnauha taipuisan letkun kiinnitykseen Tilausnumero Kipinälaatikko kipinöiden sammutusta varten, metallikansi letkun liitännälle, muovia, sivuttaisilla kantokahvoilla, tilavuus n. 20 litraa Tilausnumero

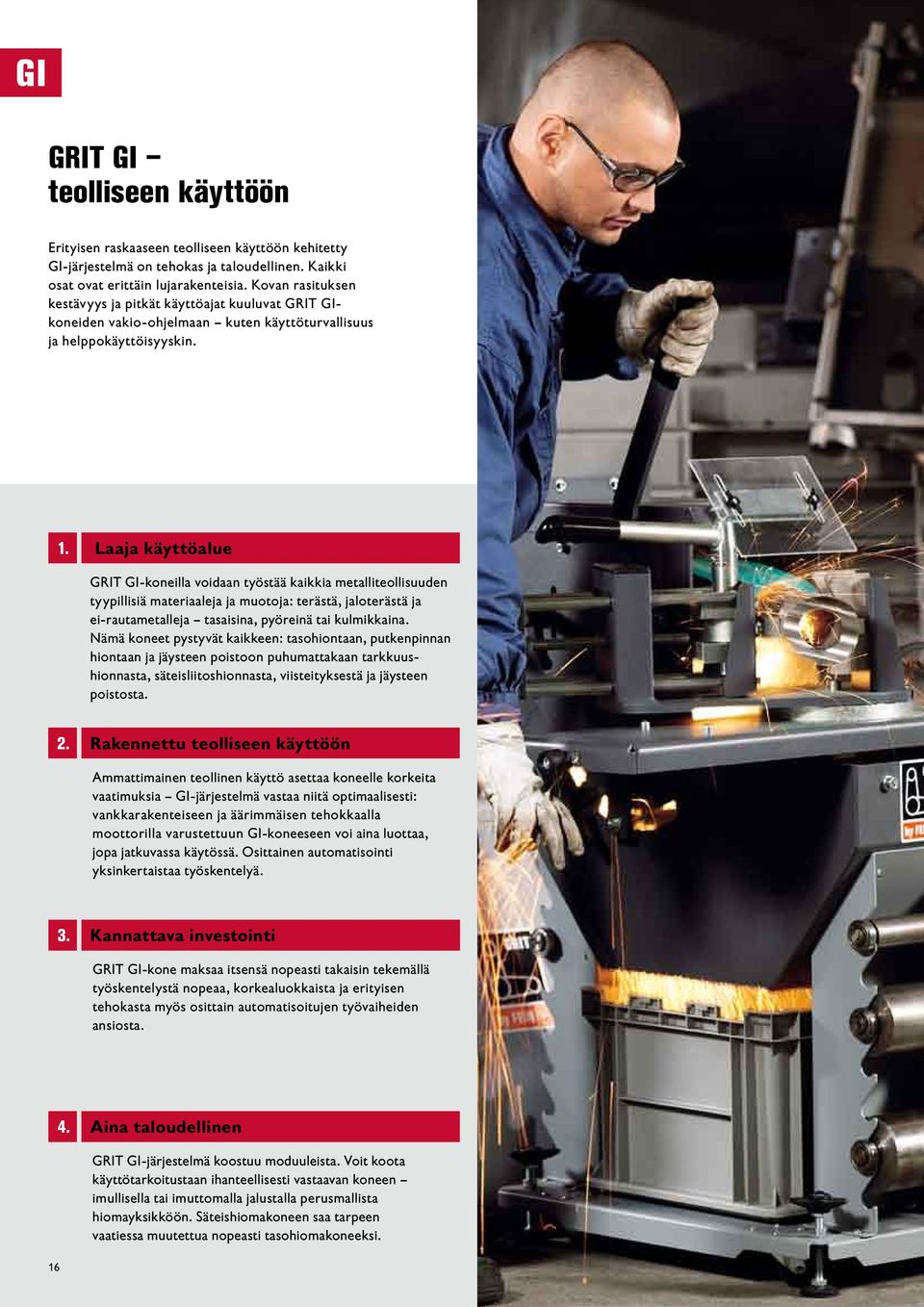

16 GRIT GI teolliseen käyttöön Erityisen raskaaseen teolliseen käyttöön kehitetty GI-järjestelmä on tehokas ja taloudellinen. Kaikki osat ovat erittäin lujarakenteisia. Kovan rasituksen kestävyys ja pitkät käyttöajat kuuluvat GRIT GIkoneiden vakio-ohjelmaan kuten käyttöturvallisuus ja helppokäyttöisyyskin. 1. Laaja käyttöalue GRIT GI-koneilla voidaan työstää kaikkia metalliteollisuuden tyypillisiä materiaaleja ja muotoja: terästä, jaloterästä ja ei-rautametalleja tasaisina, pyöreinä tai kulmikkaina. Nämä koneet pystyvät kaikkeen: tasohiontaan, putkenpinnan hiontaan ja jäysteen poistoon puhumattakaan tarkkuushionnasta, säteisliitoshionnasta, viisteityksestä ja jäysteen poistosta. 2. Rakennettu teolliseen käyttöön Ammattimainen teollinen käyttö asettaa koneelle korkeita vaatimuksia GI-järjestelmä vastaa niitä optimaalisesti: vankkarakenteiseen ja äärimmäisen tehokkaalla moottorilla varustettuun GI-koneeseen voi aina luottaa, jopa jatkuvassa käytössä. Osittainen automatisointi yksinkertaistaa työskentelyä. 3. Kannattava investointi GRIT GI-kone maksaa itsensä nopeasti takaisin tekemällä työskentelystä nopeaa, korkealuokkaista ja erityisen tehokasta myös osittain automatisoitujen työvaiheiden ansiosta. 4. Aina taloudellinen GRIT GI-järjestelmä koostuu moduuleista. Voit koota käyttötarkoitustaan ihanteellisesti vastaavan koneen imullisella tai imuttomalla jalustalla perusmallista hiomayksikköön. Säteishiomakoneen saa tarpeen vaatiessa muutettua nopeasti tasohiomakoneeksi. 16

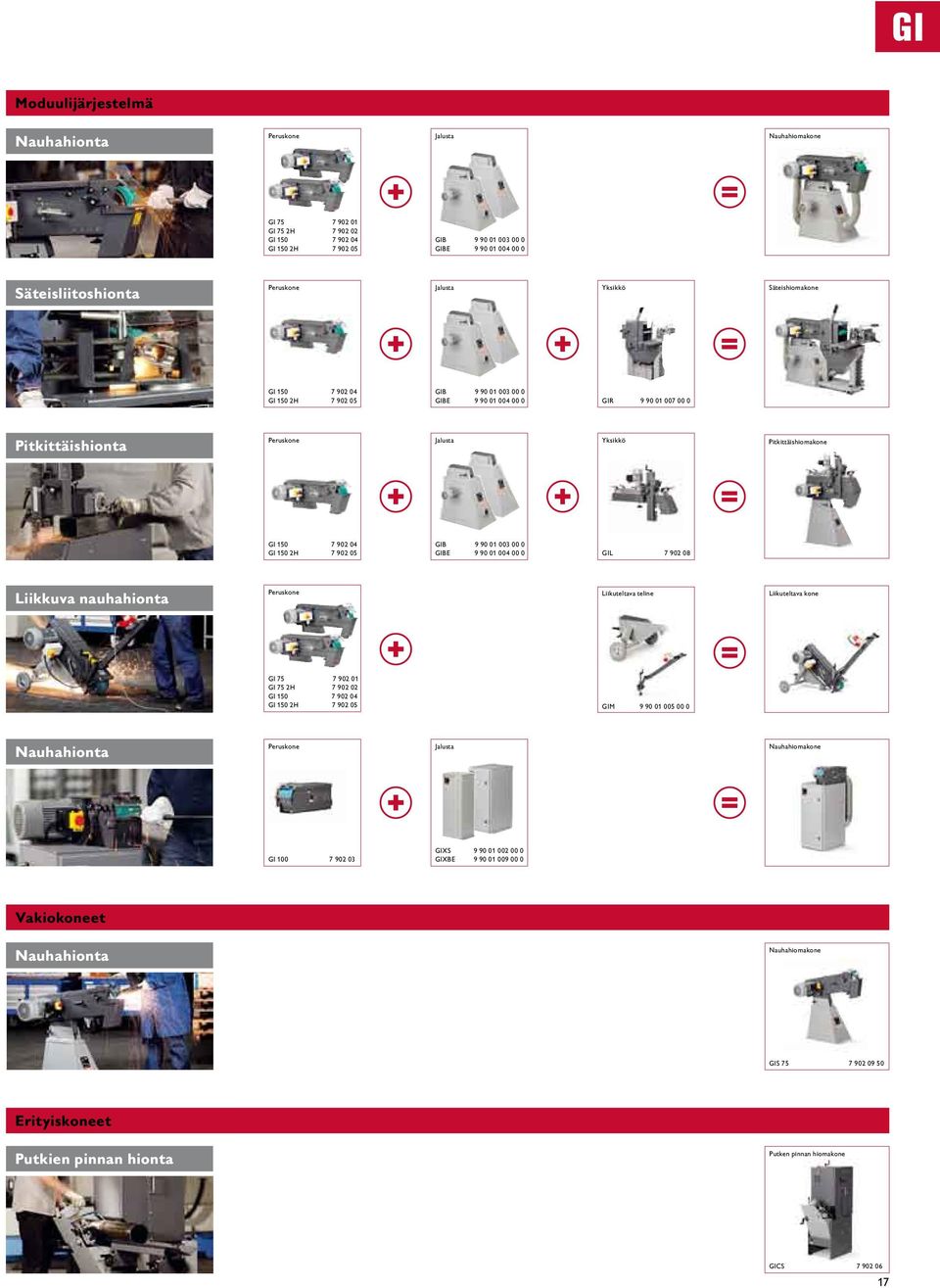

17 Moduulijärjestelmä Nauhahionta Peruskone Jalusta Nauhahiomakone GI GI 75 2H GI GI 150 2H GIB GIBE Säteisliitoshionta Peruskone Jalusta Yksikkö Säteishiomakone GI GI 150 2H GIB GIBE GIR Pitkittäishionta Peruskone Jalusta Yksikkö Pitkittäishiomakone GI GI 150 2H GIB GIBE GIL Liikkuva nauhahionta Peruskone Liikuteltava teline Liikuteltava kone GI GI 75 2H GI GI 150 2H GIM Nauhahionta Peruskone Jalusta Nauhahiomakone GI GIXS GIXBE Vakiokoneet Nauhahionta Nauhahiomakone GIS Erityiskoneet Putkien pinnan hionta Putken pinnan hiomakone GICS

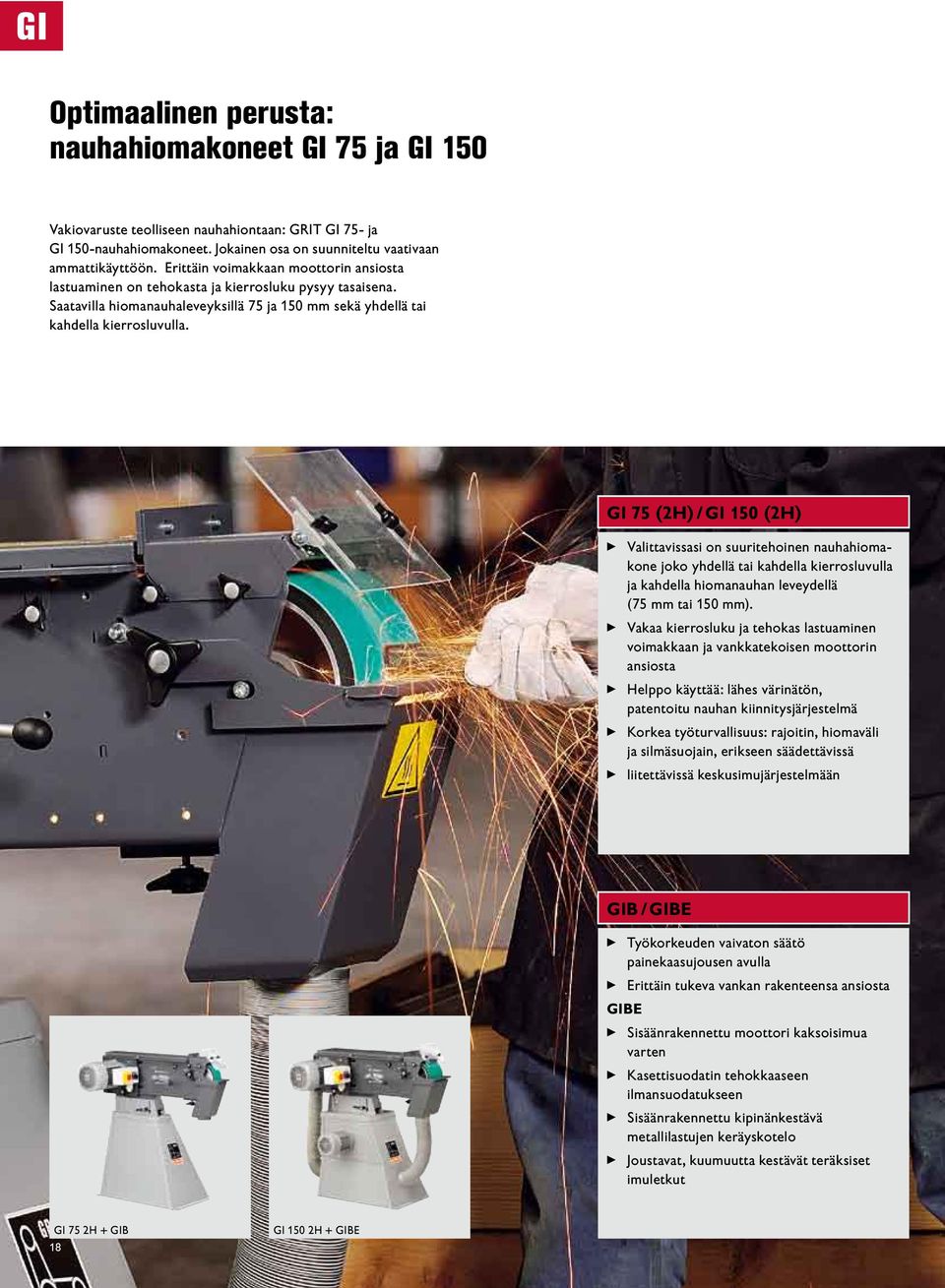

18 Optimaalinen perusta: nauhahiomakoneet GI 75 ja GI 150 Vakiovaruste teolliseen nauhahiontaan: GRIT GI 75- ja GI 150-nauhahiomakoneet. Jokainen osa on suunniteltu vaativaan ammattikäyttöön. Erittäin voimakkaan moottorin ansiosta lastuaminen on tehokasta ja kierrosluku pysyy tasaisena. Saatavilla hiomanauhaleveyksillä 75 ja 150 mm sekä yhdellä tai kahdella kierrosluvulla. GI 75 (2H) / GI 150 (2H) Valittavissasi on suuritehoinen nauhahiomakone joko yhdellä tai kahdella kierrosluvulla ja kahdella hiomanauhan leveydellä (75 mm tai 150 mm). Vakaa kierrosluku ja tehokas lastuaminen voimakkaan ja vankkatekoisen moottorin ansiosta Helppo käyttää: lähes värinätön, patentoitu nauhan kiinnitysjärjestelmä Korkea työturvallisuus: rajoitin, hiomaväli ja silmäsuojain, erikseen säädettävissä liitettävissä keskusimujärjestelmään GIB / GIBE Työkorkeuden vaivaton säätö painekaasujousen avulla Erittäin tukeva vankan rakenteensa ansiosta GIBE Sisäänrakennettu moottori kaksoisimua varten Kasettisuodatin tehokkaaseen ilmansuodatukseen Sisäänrakennettu kipinänkestävä metallilastujen keräyskotelo Joustavat, kuumuutta kestävät teräksiset imuletkut GI 75 2H + GIB 18 GI 150 2H + GIBE

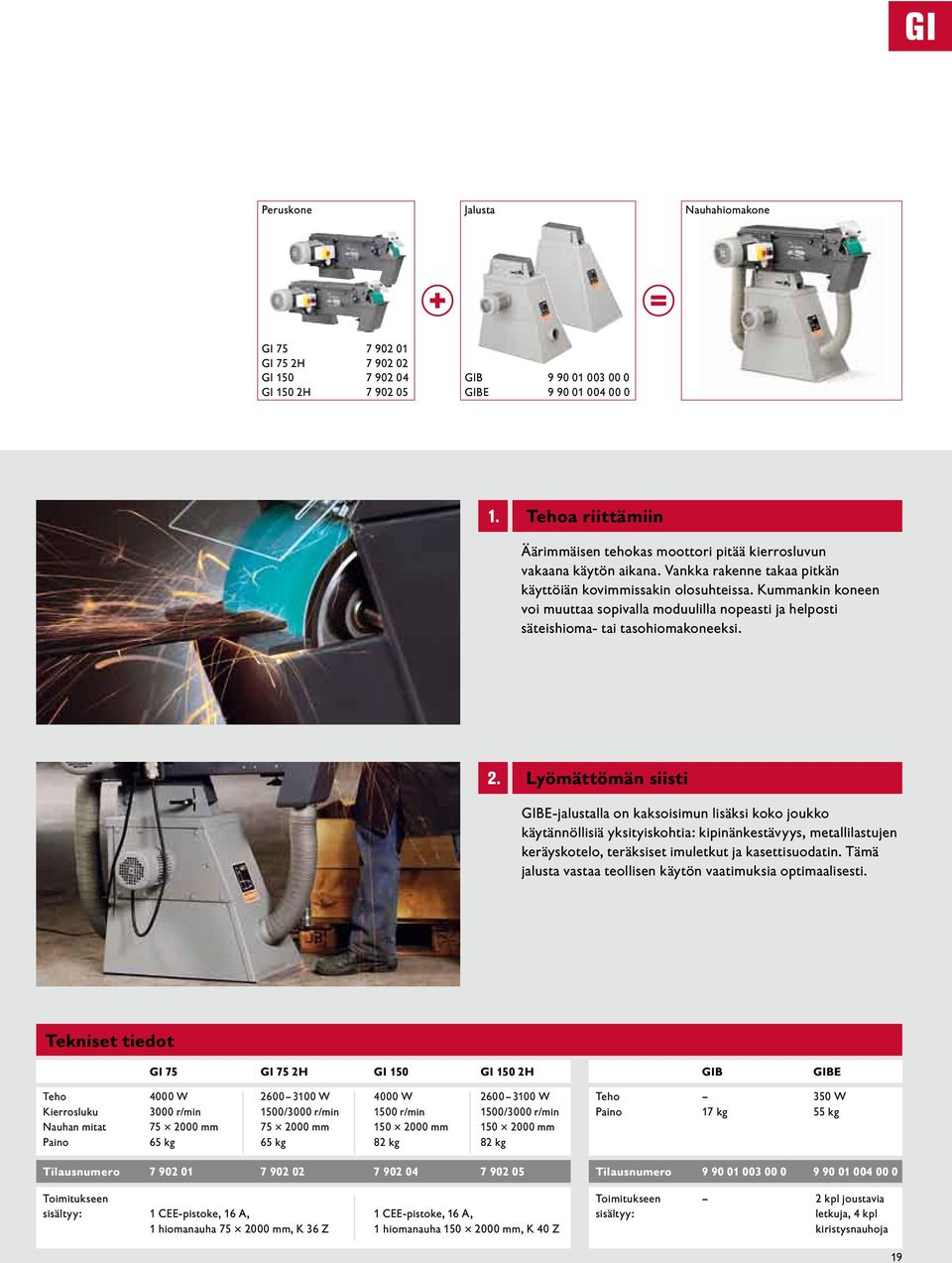

19 Peruskone Jalusta Nauhahiomakone GI GI 75 2H GI GI 150 2H GIB GIBE Tehoa riittämiin Äärimmäisen tehokas moottori pitää kierrosluvun vakaana käytön aikana. Vankka rakenne takaa pitkän käyttöiän kovimmissakin olosuhteissa. Kummankin koneen voi muuttaa sopivalla moduulilla nopeasti ja helposti säteishioma- tai tasohiomakoneeksi. 2. Lyömättömän siisti GIBE-jalustalla on kaksoisimun lisäksi koko joukko käytännöllisiä yksityiskohtia: kipinänkestävyys, metallilastujen keräyskotelo, teräksiset imuletkut ja kasettisuodatin. Tämä jalusta vastaa teollisen käytön vaatimuksia optimaalisesti. Tekniset tiedot GI 75 GI 75 2H GI 150 GI 150 2H GIB GIBE Teho 4000 W W 4000 W W Kierrosluku 3000 r/min 1500/3000 r/min 1500 r/min 1500/3000 r/min Nauhan mitat mm mm mm mm Paino 65 kg 65 kg 82 kg 82 kg Teho 350 W Paino 17 kg 55 kg Bestellnummer Tilausnumero Bestellnummer Tilausnumero Toimitukseen sisältyy: 1 CEE-pistoke, 16 A, 1 CEE-pistoke, 16 A, 1 hiomanauha mm, K 36 Z 1 hiomanauha mm, K 40 Z Toimitukseen 2 kpl joustavia sisältyy: letkuja, 4 kpl kiristysnauhoja 19

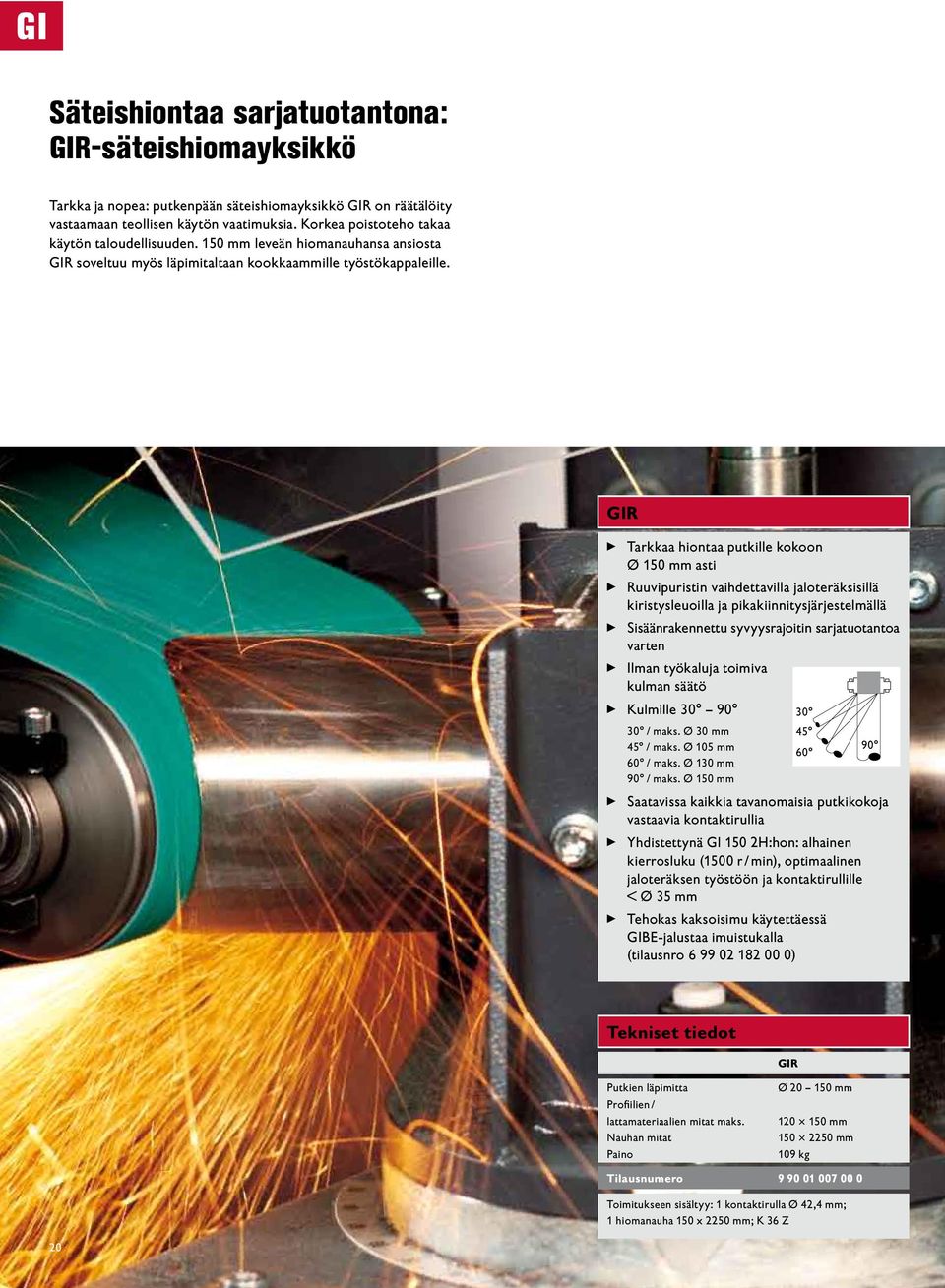

20 Säteishiontaa sarjatuotantona: GIR-säteishiomayksikkö Tarkka ja nopea: putkenpään säteishiomayksikkö GIR on räätälöity vastaamaan teollisen käytön vaatimuksia. Korkea poistoteho takaa käytön taloudellisuuden. 150 mm leveän hiomanauhansa ansiosta GIR soveltuu myös läpimitaltaan kookkaammille työstökappaleille. GIR Tarkkaa hiontaa putkille kokoon Ø 150 mm asti Ruuvipuristin vaihdettavilla jaloteräksisillä kiristysleuoilla ja pikakiinnitysjärjestelmällä Sisäänrakennettu syvyysrajoitin sarjatuotantoa varten Ilman työkaluja toimiva kulman säätö Kulmille / maks. Ø 30 mm 45 / maks. Ø 105 mm 60 / maks. Ø 130 mm 90 / maks. Ø 150 mm Saatavissa kaikkia tavanomaisia putkikokoja vastaavia kontaktirullia Yhdistettynä GI 150 2H:hon: alhainen kierrosluku (1500 r / min), optimaalinen jaloteräksen työstöön ja kontaktirullille < Ø 35 mm Tehokas kaksoisimu käytettäessä GIBE-jalustaa imuistukalla (tilausnro ) 90 Tekniset tiedot GIR Putkien läpimitta Profiilien / lattamateriaalien mitat maks. Nauhan mitat Paino Ø mm mm mm 109 kg Bestellnummer Tilausnumero Toimitukseen sisältyy: 1 kontaktirulla Ø 42,4 mm; 1 hiomanauha 150 x 2250 mm; K 36 Z 20

21 Peruskone Jalusta Säteishiomayksikkö Säteishiomakone GI GIB GI 150 2H GIBE GIR GI 150 2H + GIBE + GIR 1. Vankkarakenteinen ja tehokas GIR-moduulin vankka rakenne on kehitetty nimenomaan teollista käyttöä varten. Jatkuva käyttö ei tuota sille mitään ongelmia. Kuten ei paksuseinäisten kappaleiden tai umpimateriaalinkaan työstö: tehokkaan moottorin ansiosta putkien hiominen on taloudellista. 2. Erityisen miellyttävä käyttää Eräs erikoisuuksista on Heavy-Duty-ruuvipuristin. Pikakiinnitysjärjestelmä tekee työstökappaleen vaihdon yksinkertaiseksi ja rationaaliseksi. Toimitukseen kuuluvat jaloteräksiset kiinitysleuat ehkäisevät jaloteräksisten työstökappaleiden galvaanista korroosiota. Tehokkaaseen imuun tarvitaan imusuulake (tilausnro ). 3. Äärimmäisen joustava Jotta hiotut viisteitykset todellakin olisivat kohdallaan, GRIT on kehittänyt erityisen viisteityshiomatallan. Sen yksinkertainen nauhan pituuden säilyttävä asennustapa tekee siitä ainutlaatuisen. Parhaillaan patentoitavana oleva viisteityshiomatalla on saatavissa lisävarusteeksi GIR-moduulille. Putkien maksimiläpimitta: 0 Ø 110 mm 30 Ø 80 mm 45 Ø 60 mm 21

22 Täysin automaattista tasohiontaa: GIL-tasohiomayksikkö Verraton työkalu koneiden ja kaiteiden rakennuksessa ja hitsattujen kappaleiden työstössä: GIL-moduulilla pitkittäishiontaa varten on markkinoiden ainoa automaattinen syöttö. GIL-moduulilla tuotat nopeasti ja taloudellisesti täydellisiä pintoja ja voit työstää kaikkia metalleja, jopa jaloterästä. GIL Parhaita hiomapinnan tuloksia viimeistelyyn asti huippunopeasti Helppokäyttöinen Kulmikkaille työstökappaleille Moduuli saatavissa myös peruskoneella kääntyvänä mallina, joka säästää tilaa tuotantohallissa/korjaamossa. Kontaktilevyn käyttö peruskoneessa on mahdollista asennetusta GIL-moduulista huolimatta Työkappaleen leveys on säädettävissä rajoittimilla Tasaista materiaalia voi hioa myös pystyasennossa Karkeuksien hiomanauhoille Tekniset tiedot GIL Nauhan mitat Syöttömoottorin teho Profiilien / lattamateriaalien mitat maks. Paino 150 x 2000 mm 180 W mm 64 kg Bestellnummer Tilausnumero

23 Peruskone Jalusta Moduuli Pitkittäishiomakone GI GI 150 2H GIB GIBE GIL Yksinkertaisen helppoa tasohiontaa Ainutlaatuisella GIL-tasohiomayksiköllä nelikulmaisen ja tasaisen materiaalin tai profiilien pitkittäinen hiominen on yhtä yksinkertaista kuin nauhahiomakoneen muuttaminen tasohiomakoneeksi. Peruskoneen nauhan mitat pysyvät samoina. Tämän GRIT-ratkaisun patenttihakemus on vireillä. 2. Täydellisiä pintoja Kaikkien metallien teräksestä ei-rautametalleihin ja jaloteräkseen täydelliseen työstöön, ilman kompromisseja pinnan laadun suhteen. Jopa vaativa jaloteräksen työstö viimeistelyineen onnistuu GIL-moduulilla ongelmattomasti. 3. Pieneen tilaan mahtuva suuri teho Nerokas ratkaisu: kiitos GIL-kääntönivelen (saatavissa lisävarusteena, tilausnro ) ja moduuleista koostuvan järjestelmän: GIL-tasohiomayksikköä voi käyttää ahtaissakin tiloissa. Työalue sopeutuu yksinkertaisesti käytössä olevaan tilaan. Portaaton kääntöalue on

24 Liikkuvaa nauhahiontaa: liikuteltava teline GIM Mikäli työstökappale ei ole kuljetettavissa, liikuteltava teline GIM on. Näin esimerkiksi laivanrakennuksessa nauhahiomakoneen voi vaivatta siirtää työskentelykohteeseen. Lattian hitsaussaumojen puhdistus käy kuin ohi kulkiessa väsymättä, kumartumatta ja murto-osassa ajasta, joka kuluisi muilla menetelmillä. Peruskone Liikuteltava teline Liikuteltava kone GI GI 75 2H GI GI 150 2H GIM Peruskone + GIM GIM Äärimmäisen tehokasta lattian hitsaussaumojen hiontaa / puhdistusta Betonielementtien teräksisten valumuottien ylihionta Mukava työasento, ei väsymistä, ei kumartumista Helppokäyttöinen Lyhyt etäisyys seinästä Vetoaisan asennon portaaton säätö Säädettävä syvyysrajoitin Tekniset tiedot GIM Nauhan mitat 75 / 150 x 2000 Paino 35 kg Bestellnummer Tilausnumero (3~, 400 V 50 Hz / 440 V 60 Hz) (3~, 230 V 50 / 60 Hz) 24

25 Ammattilaisen nauhahiomakone pienikokoisena: nauhahiomakone GI 100 Maksimiteho, minimikoko: nauhahiomakone GI 100 on yleiskone poistohiontaan, jäysteen poistoon pienistä osista ja jatkuvaan tasohiontaan sarjatuotannossa. Sen pieni koko tekee tästä vankasta ja kompaktista nauhahiomakoneesta täydellisen ratkaisun ahtaisiin tiloihin. Peruskone Jalusta Nauhahiomakone GI GIXS GIXBE GI 100 ja GIXBE GI 100 Erinomaisen tehokas nauhahiomakone yleiskäyttöön Ihanteellinen soveltuvuus pienten osien työstöön Käytettävissä asennettuna pöydälle tai imulliselle/imuttomalle jalustalle (katso sivua 30) Patentoitu nauhan kiinnitysjärjestelmä kaasujousen avulla Erinomainen varuste korjaus- tai asennusautoissa Saatavissa myös 230 V/50 Hz yksivaihevaihtovirta-mallina GRIT-jalustojen yksityiskohtaiset tiedot ovat sivulla 13 Tekniset tiedot GI 100 Teho Kierrosluku Kehänopeus Nauhan mitat Paino 1500 W 3000 r / min 30 m / sec mm 28 kg Bestellnummer Tilausnumero Toimitukseen sisältyy: 1 hiomanauha mm, Karkeus 60 Z 25

26 Nauhahionnan asiantuntija: Nauhahiomakone GIS 75 Ihanteellinen ratkaisu kaikille, jotka haluavat vain yhden nauhahiomakoneen: GIS 75. Vankka rakenne, tehokas moottori, helppo käyttö ja ensiluokkaiset työtulokset ovat kompaktin nauhahiomakoneen GIS 75 tyypillisiä ominaisuuksia. Koska tähän koneeseen ei voi asentaa moduuleja, se on myös erityisen taloudellinen hankinta. GIS 75 Erittäin tehokas nauhahiomakone täydennettynä vankalla jalustalla Vakaa kierrosluku ja tehokas lastuaminen voimakkaan ja vankkatekoisen 4 kw:n moottorin ansiosta Helppo käyttää: lähes värinätön, työkorkeuden mukava säätö Patentoitu nauhan kiinnitysjärjestelmä Erittäin turvallinen: CE-normien mukainen, rajoitin, hiomaväli ja silmäsuojain erikseen säädettävissä Lastunkeräyspussi Tekniset tiedot GIS 75 Teho Kierrosluku Nauhan mitat Paino 4000 W 3000 r / min mm 74 kg Bestellnummer Tilausnumero Toimitukseen sisältyy: 1 CEE-pistoke (16 A), 1 hiomanauha 75 x 2000 mm, karkeus 36 Z 26

27 Nauhahiomakone GIS Maksimiteho pienellä alueella GIS 75:n kompakti rakenne säästää tilaa. Tietoinen laajennusmahdollisuuksista luopuminen tekee sen käyttämisestä äärimmäisen helppoa ja hinta-laatusuhteesta erittäin hyvän. Tämä teollinen nauhahiomakone on heti valmiina ammattimaiseen, pitkäkestoiseen käyttöön. 2. Tiivistetty tehopakkaus GRIT GIS 75:n tehokkuus ja kestävyys perustuvat sen 4 kw:n moottoriin. Nämä ominaisuudet yhdistettynä vankkaan rakenteeseen tekevät siitä optimaalisen nauhahiomakoneen kaikkiin ammattimaisiin vakiokäyttötarkoituksiin. Helppokäyttöisyytensä ansiosta GIS 75 on myös erittäin turvallinen. 27

28 Loistavia tuloksia: Centerless-hiomakeskus GICS Juuri oikea kone putkien ja pyöreiden materiaalien ulkopinnan hiontaan sarjatuotannossa: Centerless-hiomakeskus GICS. Karkeahionnasta pinnan viimeistelyyn GICS:n työskentelynopeus on yhtä vaikuttava kuin lopputuloksen laatu. Jopa jaloteräksen pinta saa täydellisen viimeistelyn. GICS Erittäin tehokas putken pinnan hiomakone teräksisille, jaloteräksisille ja ei-rautametalleisille putkille ja pyöreille kappaleille, Ø mm Suuri työnopeus ja korkea poistoteho Kaksi nopeutta: alhainen kierrosluku (1500 r / min), optimaalinen jaloteräksen työstölle Märkähionta täydellisille pinnoille viimeistelyyn asti Vankka rakenne ja pieni koko Yksinkertainen ja tehokas nauhan säätö ja patentoitu nauhan kiinnitysjärjestelmä kaasujousen avulla Sisäänrakennettu ohjauskiskojen vaihtojärjestelmä revolveripäällä Portaattomasti säädettävä syöttönopeus Prismajohteet pitkille työstökappaleille saatavana lisätarvikkeina Laajennettavissa liittämällä kaksi GICS-hiomakeskusta yhteen Tekniset tiedot GICS Maksimiteho Kierrosluku Kehänopeus Nauhan mitat Paino 3100 W 1500 / 3000 r/ min 30 m / sec 75 x 3000 mm 200 kg Bestellnummer Tilausnumero Toimitukseen sisältyy: 1 CEE-pistoke (16 A), 1 messinkinen ohjauskisko, 1 nylon-ohjauskisko, 1 kumitettu ohjausrulla, 1 l jäähdytysvoiteluemulsiota, 1 hiomanauha 75 x 3000 mm, karkeus 220 A 28

29 Centerless-hiomakone GICS Erittäin tehokasta hiontaa sarjatuotannossa Voit hioa läpimitaltaan suuretkin putket ja muut pyöreät kappaleet rationaalisesti ja nopeasti GICS-hiomakeskuksella. Sisäänrakennettu jäähdytysvoitelu ja portaattomasti säädettävä syöttönopeus ovat parhaat edellytykset materiaalia vastaavalle työskentelylle. Vaativakin materiaali, kuten jaloteräs, saa täydellisen pinnan. 2. Täydellinen varustus yksityiskohtia myöten GICS-Centerless-hiomakeskuksen vakiovarusteisiin kuuluu kaikki, mitä tarvitaan yksinkertaista ja helppoa käyttöä varten. GICS on johdonmukaisesti suunniteltu sarjatuotantoa varten. Se on vankkarakenteinen työturvallinen kone. Kaikkia materiaaleja ja käyttötarkoituksia vastaavat hiomanauhat saat luonnollisesti myös GRIT:iltä. 3. Mahdollisuuksia laajentumiseen GICS:illä voit työstää pitkiäkin työstökappaleita ongelmitta saatavissa on lineaarinen ohjain yhdistettynä prismaohjaimelliseen pidennyskiskoon. Tämä takaa tarkan ohjauksen vaaka- ja pystysuunnissa. Erikoisuutena on, että GICS:in avulla voit suorittaa kaksi peräkkäistä toimenpidettä yhden työvaiheen aikana liitä vain kaksi GICS-konetta peräkkäin samaan linjaan. 29

30 Jäysteen poistoon teollisuudessa: GIE-jäysteenpoistokone Jäysteen poisto teräksisistä, ei-rautametallisista ja jaloteräksisistä työstökappaleista on nopeaa ja tehokasta GIE-jäysteenpoistokoneella. Vankan rakenteensa ja tehokkaan käyttömoottorinsa ansiosta tämä kone soveltuu ihanteellisesti teolliseen käyttöön. Pöydälle tai jalustalle asennettuna se mahtuu ahtaisiinkin tiloihin. Jäysteenpoistokone Jalusta GIE GIXS GIXBE GIE Rationaaliseen jäysteen poistoon teräksisistä, jaloteräksisistä, valetuista ja ei-rautametallisista työstökappaleista Käytettäväksi teräs- ja jaloteräsharjoilla ja kaupoissa myytävillä kiilotustyökaluilla Optimaalinen kierrosluvun säätö kahden nopeuden ansiosta Harjoja saatavissa jaloteräsharjaksilla tai eripaksuisilla harjaksilla erityisen paksutai ohutseinäisille työstökappaleille Asennus pöydälle tai lisävarusteena toimitettavalle jalustalle joko imulla (GIXBE) tai ilman imua (GIXS). Lisätietoja sivulla 13 Tekniset tiedot GIE Teho Kierrosluku Työkalun Ø maks. Työkalun leveys Paino 1500 W 1500 / 3000 r/ min 250 mm 2 x 60 mm 34 kg 30 Bestellnummer Tilausnumero

31 Laatua pienimpäänkin yksityiskohtaan asti: alkuperäiset GRIT-lisätarvikkeet Kaikki lisätarvikkeemme sopivat täydellisesti sekä koneisiimme että jokapäiväisiin työtarkoituksiisi. 25 vuoden kokemuksen ja tietotaidon tuloksena GRIT:in lisätarvikkeet ovat paitsi erityisen korkealaatuisia myös yhä tehokkaampia. Lisätarvikkeet GI 75 / GI 75 2H Grafiittipinta liukualusta tasohionnassa mm, 5 kpl:een pakkaus Tilausnumero Kontaktilevy Ø mm, shorekovuus 80 Tilausnumero Vetopyörä polyuretaanipäällysteinen, pitkä käyttöaika, Ø mm Tilausnumero Silmäsuojain akryylilasilevy suojaksi kipinöiltä, 3 kpl:een pakkaus Tilausnumero Lisätarvikkeet GI 150 / GI 150 2H Grafiittipinta liukualusta tasohionnassa mm, 3 kpl:een pakkaus Tilausnumero Kontaktilevy Ø mm, shorekovuus 80 Tilausnumero Vetopyörä polyuretaanipäällysteinen, pitkä käyttöaika, Ø mm Tilausnumero Lisätarvikkeet GI 150 / GI 150 2H Silmäsuojain akryylilasilevy suojaksi kipinöiltä, 3 kpl:een pakkaus Tilausnumero Lisätarvikkeet GIR Läpimitta Kontaktirullat pitkä käyttöikä, pieni rullan vastus korkealuokkaisten kuulalaakerien ansiosta, helppo vaihtaa Tilausnumero Ø 20, Ø 22, Ø 25, Ø 25, Ø 26, Ø 28, Ø 30, Ø 32, Ø 33, Ø 35, Ø 38, Ø 38, Ø 38, Ø 40, Ø 42, Ø 44, Ø 48, Ø 50, Ø 50, Ø 60, Ø 60, Ø 63, Ø 69, Ø 76, Lisätarvikkeet GIL Kääntönivel työalueen mukauttamiseen ahtaisiin tiloihin, portaaton kääntöalue 90 asti Tilausnumero Läpimitta Viisteityshiomatalla Tilausnumero Ø 76, Ø 84, Ø 88, Ø 101, Ø 104, Ø 108, Ø 114, Ø 133, Ø 139, Ø 168, Ø 193, tarkkaan viisteiden hiontaan, helppo asentaa. Putken läpimitta, maks. Ø: 0 Ø 110 mm, 30 Ø 80 mm, 45 Ø 60 mm Tilausnumero Silmäsuojain akryylilasilevy suojaksi kipinöiltä, 3 kpl:een pakkaus Tilausnumero Imusuulake optimaaliseen imuun, asennetaan kaksoisimulliseen GIBE-jalustaan Tilausnumero

32 Lisätarvikkeet GIE Teräsharja Ø 250 mm 60 mm, erityisen taloudellinen harjaksien korkean murtolujuuden ansiosta, kiinnitysreikä Ø 51 mm. 0,2 mm paksut harjakset ohutseinäisille putkille ja profi ileille. 0,35 mm paksut harjakset yleiskäyttöön. 0,5 mm paksut harjakset paksuseinäisille putkille ja profi ileille sekä tehokkaaseen jäysteen poistoon. Teräsharjat: Harjasten paksuus mm Tilausnumero 0, , , Jaloteräsharjat: Harjasten paksuus mm Tilausnumero 0, , Silmäsuojain akryylilasilevy suojaksi kipinöiltä, 3 kpl:een pakkaus Tilausnumero Lisätarvikkeet GIBE / GIXBE Kasettisuodatin GIBE:lle Tilausnumero Kasettisuodatin GIXBE:lle Tilausnumero Lisätarvikkeet GICS Prismaohjain GICW metallikisko, lisätarvike pitkien putkien ohjaamiseen. Putkikoot Ø mm Tilausnumero Lineaarinen ohjain lisätarvike prismaohjaimen tarkkaan suuntaamiseen vaaka- ja pystysuunnissa asennetaan suoraan GICS:ään vasemmalle ja oikealle, 2 kpl:een pakkaus Tilausnumero jalustalla, asennetaan lattialle, 1 kpl:een pakkaus Tilausnumero Pidennyskisko yhdistämään kaksi prismaohjainta Tilausnumero Ohjain parantaa ohjattavuutta, jos materiaali ei ole täysin tasalaatuista, putkikoot Ø mm Tilausnumero Ohjauskisko, messinkiä kuivahiontaan ja karkeille pinnoille Tilausnumero Ohjauskisko, nylonia korkealaatuisille pinnoille Tilausnumero Lisätarvikkeet GICS Jäähdytysvoiteluemulsio tiiviste, 10 l, sekoitussuhde 1:30, valmiin jäähdytysvoiteluaineen määrä 300 l Tilausnumero Muut lisätarvikkeet Taipuisa letku lastujen poistoon, Ø 90 mm, terästä pituus 1 m, korkea kuumuuden kestävyys Tilausnumero Kiristysnauha taipuisan letkun kiinnitykseen Tilausnumero Pölypussi lastuille, nopeasti ja helposti kiinnitettävä Tilausnumero Vesisäiliö hiomalastun keräyssäiliö, muovia, n mm, kipinöiden sammuttamista varten, tilavuus n. 20 litraa Tilausnumero metallikannella letkun liittämistä varten Tilausnumero

33 Vain parasta: alkuperäiset GRIT-hiomanauhat GRIT:in korkeat laatuvaatimukset täyttyvät myös hiomanauhoissa. Panostamme ensiluokkaisiin hiomanauhoihin niillä on suurin poistoteho ja pisin kestoaika metallin työstössä. GRIT-hiomanauhat ovat käytössä erittäin taloudellisia. Parhaimmat raaka-aineet ja GRIT: in oma viimeistely johtavat optimaaliseen hinta-laatu-suhteeseen. GRIT-hiomanauha R Markkinoiden huippuhiomanauha. Huomattavasti lyhyempi työstöaika, kestävä ja tehokas. Suositellaan erityisesti ruostumattoman ja korkeaseosteisen teräksen työstöön. Erityisen raskas polyesterikudos, täysin keinohartsisidoksinen zirkoni. Lisäpinnoite jäähdytykseen hionnan aikana. Tilausnumerot ovat seuraavassa luettelossa. Karkeus Kpl/pakk GRIT-hiomanauha Z Suurimmatkin vaatimukset täyttävä joka paikan nauha teräksen ja ei-rautametallien hiontaan ja jäysteenpoistoon. Tämä yhdessä ammattikäyttäjien kanssa kehitetty hiomanauha on kestävä, tehokas ja taloudellinen. Raskas polyesterikudos, täysin keinohartsisidoksinen zirkoni. Tilausnumerot ovat seuraavassa luettelossa. Karkeus Kpl/pakk GRIT-hiomanauha A Hienorakeiset hiomanauhat metallien hienohionnasta pinnan viimeistelyyn. Huipputuloksia pinnankäsittelyssä. Raskas puuvillakudos, täysin keinohartsisidoksinen alumiinioksidi. Tilausnumerot ovat seuraavassa luettelossa. Karkeus Kpl/pakk

34 GRIT Hiomatehoa ammattilaisille Jälleenmyyjä Saksa: C. & E. FEIN GmbH, Leuschnerstr. 43, Stuttgart Suomi: Ota-Tuote Oy, Hämeentie 155, Helsinki, ( EX FIN. Kuvat sitoumuksetta. Oikeudet teknisiin muutoksiin pidätetään. Painettu Saksassa.
