LIIKKUMINEN SKEPPSHULT S3 -POLKUPYÖRÄ. Lisävarusteet

Transkriptio

1 LIIKKUMINEN SKEPPSHULT S3 -POLKUPYÖRÄ Lisävarusteet

2 SATULA TUOTENRO TUOTEKUVAUS Lastensatula Pieni lastensatula, jossa sileä ja nihkeä pinta. Vakiona S3 16"- mallissa. Satulan levys on 150mm ja pituus 225mm Satula pystyputken kanssa 22mm x 250mm (s3 16" Mini) Satula pystyputken kanssa 22mm x 300 mm (S3 16" std.) Nuorten satula Hyvä satula yleiskäyttöön. Vakiona kaikissa S3 20" - malleissa. Satulan leveys on 185mm ja pituus 245mm Satula pystyputken kanssa 22mm x 250mm. Satula pystyputken kanssa 27,2mm x 350mm Leveä satula Pehmeä ja leveämpi yleissatula on vakiona kaikissa S3 24"-malleissa. Satulan leveys on 200mm ja pituus 250mm Satula pystyputken kanssa 22mm x 250mm. Satula pystyputken kanssa 27,2mm x 350mm. Geelisatula, unisex-malli Vakiosatulaa pehmeämpi, ergonomisesti muotoiltu satula, jossa on geelisisus istuinkyhmyjen alla. Satulan leveys on 200mm ja pituus 250mm Satula pystyputken kanssa 22mm x 250mm. Satula pystyputken kanssa 27,2mm x 350mm. XXL-satula Erikoisleveä satulan leveys on 250mm ja pituus 274mm. XXL-satula on tarkoitettu niille, joiden on hankala istua vakio- ja geelisatulalla Satula Satula pystytolpan kanssa 27,2mm x 350 mm.

3 SATULA TUOTENRO TUOTEKUVAUS Satula, kapea Malliltaan pitkä ja kapea satula, joka on pehmustettu. Sopii käyttäjille, joilla polvet kääntyvät sisäänpäin. Ei sovi isokokoisille pyöräilijöille. Satulan kanssa tulee käyttää T-kiinnitysrautaa tai erillisen selkätuen kiinnitystä. Katso sivu 6-7. Muotoiltu satula Viscountsin suosittu ja yksipyöräisistä tuttu muotosatula on keskeltä kapeampi. Satula antaa istujalle hyvän tuen ja estää liukumista eteenpäin. Satula on edestä ja takaa leveämpi Satula pystytolpan kanssa 22mm x 250mm. Satula voidaan kiinnittää selkätuen kiinnikkeeseen. Satula pystytolpan kanssa 27,2mm x 350mm Satula soikea Elipsin muotoinen satula, jossa on jousitukset edessä ja takana. Satulassa on pehmeä geelipehmuste, koko istuimen alueella. Sopii pyöräilijöille, joille tavallinen satula ei riitä tai halutaan välttää herkkien alueiden painetta. Satulan leveys on 220mm ja pituus 143mm. Satula kiinnitetään pystyputkella tai satula-ja selkätuen kiinnikkeellä.

4

5 TUKIRATKAISUT TUOTENRO TUOTEKUVAUS Selkätuki S M L Sopii useimpiin polkupyörämalleihin. Saatavilla koot S, M ja L. Muista tilata myös selkätuen kiinnitysrauta (katso kuva alapuolella) sekä turvavyö Tilattava erikseen. Selkätuen ja satulan kiinnike T-kiinnitysrauta selkätuen ja satulan kiinnittämiseksi pyörään. Kiinnitysrauta mahdollistaa eri satulamallien kiinnittämisen sekä niiden säätämisen Selkätuen kiinnike 22mm pystyputkella. Kiinnike sopii 12"-16" ja 20" polkupyöriin, jotka on valmistettu joulukuuhun 2009 asti sekä 24" polkupyöriin, jotka on valmistettu toukokuuhun 2004 asti. Selkätuen kiinnike 27,2mm pystyputkella. Kiinnike sopii S3 20" malleihin, jotka valmistettu tammikuu 2010 jälkeen sekä 24" malleihin, jotka valmistettu 2006 toukokuusta eteenpäin.

6 KIINNITYSVAIHTOEHDOT

7 TUET TUOTENRO TUOTEKUVAUS T-Kiinnitysrauta Käytetään yhdessä pitkänmallisen erikoissatulan ja selkätuen kiinnikkeen kanssa. T-kiinnitysraudalla satula saadaan kiinnitettyä pystytolpan etu- tai takapuolelle T-kiinnitysrauta 22,2mm sopii S3 12"-16", ja 20" polkupyöriin, jotka on valmistettu joulukuuhun 2009 asti sekä 24" polkupyöriin, jotka on valmistettu kesäkuu 2004 asti T-kiinnitysrauta 27,2mm. Sopii S3 20" polkupyöriin, jotka on valmistettu tammikuun 2010 jälkeen sekä S3 24" malleihin, jotka on valmistettu huhtikuun 2006 jälkeen. Selkätuen kiinnike Käytetään yhdessä T-kiinnitysraudan kanssa.

8 LISÄVARUSTEET OHJAUKSEEN TUOTENRO TUOTEKUVAUS Taustapeili Kiinnitetään ohjaustankoon Speedway-ohjaustanko Mahdollistaa pystymmän ajoasennon. Ohjaustanko tulee lähemmäksi kehoa. Speedway-ohjaustanko on vakiona S3 16" mallissa. Speedway-ohjaustanko S3 16" Mini tai S3 12" malleissa vaatii pidemmän jarruvaijerin Säädettävä ohjaustanko Säädettävällä ohjaustangolla saadaan sopiva ajoasento käsille, käsivarsille ja ylävartalolle. Käsikahvat on päällystetty tartuntaystävällisellä pehmusteella, joka ei ole märkänäkään liukas. Säädettavää ohjaustankoa voidaan käyttää pyöräilijöillä, joilla on pitkät tai lyhyt yläraajat tai joilla on liikerajoituksia. Neljä erilaista kiinnitysmahdollisuutta, joiden avulla saadaan parempi tuki käsivarsille tai nostettua käsikahvojen kulmaa ylöspäin. Käytä yhdessä säädettävän varren kanssa. Huom! Muista tilata säädettävä pystyvarsi, jos pyörässä ei sitä ole. Kahvavarret, pituus 382mm. Tilattava parina. Säädettävä ohjaustangon varsi Tuo ohjaustangon lähemmäksi pyöräilijän vartaloa. Käytetään yhdessä säädettävän ohjaustangon kanssa Varren yläosa on käännettävissä Säädettävä varsi 90/180mm, ruostumaton teräs/alumiini Säädettävä varsi 90/300mm, musta Ohjaustangon varsi, suora Käytetään, kun halutaan saada ohjaustanko ylemmäksi mm pitkä. 400mm pitkä.

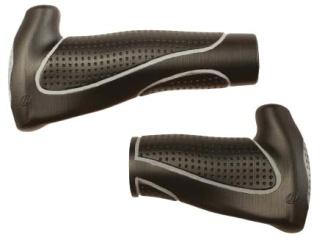

9 LISÄVARUSTEET OHJAUKSEEN TUOTENRO TUOTEKUVAUS Ohjaustangon rajoitin Voidaan käyttää, kun halutaan rajoittaa ohjaustangon liikettä. S3 12 S3 20 S Kahva Primergo Flite Ergonomisesti muotoiltu kahva. Kahvan päässä olevat rajoittimet pitävät kädet kahvoilla paikoillaan. Hyvän kiinnityksen ansiosta kahva ei pääse pyörimään tangossa. Pitkä ja lyhyt malli, jota käytetään kahvamallisen vaihteenvalitsimen kanssa. Tilataan pareittain. Primergo Flite 140mm + 110mm Kahva Primergo Jet Ergonomisesti muotoiltu kahva. Hyvän kiinnityksen ansiosta kahva ei pääse pyörimään tangossa. Pitkä ja lyhyt malli, jota käytetään kahvamallisen vaihteenvalitsimen kanssa. Tilataan pareittain. Primergo Jet 140mm + 110mm Nousukahvat Irralliset nousukahvat kiinnitetään ohjaustankoon. Tilataan parina.

10 POLKIMET TUOTENRO TUOTEKUVAUS Yhdistelmäpoljin Shimanon yhdistelmäpoljin, jossa toisella puolella on lukkopoljin (SPD) pyöräilykengille ja toinen puoli on tasainen tavallisille kengille. Käytetään yhdessä pyöräilykenkien kanssa. Pyöräilijän täytyy pystyä kiinnittämään itse jalat polkimille. Tilataan parina. Kiinnitystapit pyöräilykenkiin Kiinnitystapeilla (SM-SH56) pyöräilykengät kiinnitetään yhdistelmäpolkimiin. Tasapainotettu poljin /16" kierteellä sekä säädettävällä hihnalla. Ihanteellinen aloittelevalle pyöräilijällle, koska helpottaa jalan pysymistä polkimella. Jalka on helppo asettaa polkimelle ja ottaa se pois nopeasti. Vaihtoehto polkimelle , jonka mitat ja materiaali ovat erilaiset. Koko: Pituus 120mm, leveys 90mm. Hihnan säätö: pienimmillään 50mm (jalan korkeus) ja korkeimmillaan 100mm. Sopii kuntopyöriin. Tilataan parina. Tasapainotettu poljin Tasapainotettu poljin 9/16" kierteellä ja säädettävällä hihnalla. Ihanteellinen aloittelevalle pyöräilijälle, koska helpottaa jalan pysymistä polkimella. Jalka on helppo asettaa polkimelle ja ottaa se pois nopeasti. Yleisin poljinvaihtoehtomme, joka sopii useimmille jaloille. Koko: Pituus 105mm, leveys 115mm. Maksimi hihan korkeus on 80mm kengän kanssa. Sopii myös kuntopyöriin. Tilataan parina. Tasapainotettu poljin sivutuella vasen oikea Polkimen sivutuki estää kantapään siirtymisen polkiessa poljinkampeen. Oikealle ja vasemmalle polkimelle on omat tuotenumeronsa. Tasapainotettu poljin 9/16" kierteellä ja säädettävällä hihnalla. Ihanteellinen aloittelevalle pyöräilijälle, koska helpottaa jalan pysymistä polkimella. Jalka on helppo asettaa polkimelle ja ottaa se pois nopeasti. Koko: Pituus 150mm (200mm sivutuen kanssa), leveys 90mm. Maksimi hihan korkeus on 80mm kengän kanssa. Sopii myös kuntopyöriin. Hihnan pituus pienimmillään 40mm (jalan korkeus).

11 POLKIMET TUOTENRO TUOTEKUVAUS Tasapainoitettu poljin jalkakaukalolla, pieni oikea vasen Antaa jalalle hyvän sivuttaistuen. Kaukalo ohjaa jalan asentoa suoraan eteenpäin. Koko 180mm, kengän koko 26 asti. Tilataan oikea ja vasen puoli erikseen. Älä unohda tilata jalkahihnoja. Jalkakaukaloon tarvitaan kaksi hihnaa eteen ja taakse. Lyhyt hihna 30cm Pitkä hihna 50cm (yleisimmin käytetty) Tasapainoitettu poljin jalkakaukalolla, keskikoko/iso oikea vasen oikea vasen Antaa jalalle hyvän sivuttaistuen. Kaukalo ohjaa jalan asentoa suoraan eteenpäin. Tilataan oikea ja vasen puoli erikseen. Keskikoko: pituus 240mm tai kengän koko 38 asti, 16" ja 20"-polkupyöriin. Iso: pituus 280mm tai kengän koosta 38 ylöspäin, 24" polkupyöriin Älä unohda tilata jalkahihnoja. Jalkakaukaloon tarvitaan kaksi hihnaa eteen ja taakse. Pitkä hihna 50cm (yleisimmin käytetty) Extra pitkä hihna 100cm. Varvaskoukut Kiinnitetään ruuveilla polkimiin Varvaskoukut muovi, pienet. Sopii kengänkokoon 40 asti. Saatavissa valmiina polkimeen kiinnitettyinä. Katso Varvaskoukut muovi, keskikoko. Sopii kengänkoosta 40 ylöspäin. Saatavissa valmiina polkimeen kiinnitettyinä. Katso Tilataan parina. Älä unohda tilata hihnoja. Hihnat varvaskoukkuihin, pituus 370mm, musta. Tilataan pareina.

12 POLKIMET TUOTENRO TUOTEKUVAUS Polkimet varvaskoukuilla ja hihnoilla Polkimet varvaskoukuilla muoviset, pienet. Sopii kengänkokoon 40 asti. Polkimet varvaskoukuilla muoviset, keskikoko. Sopii kengänkoosta 40 ylöspäin. Tilataan parina. Huomio! Asennettaessa oikeaa kampea tarkista, hammasrattaan hampaiden määrä ja tarvittava ketjun pituus. Mahdollisesti tarvitaan pidempi ketju Nivelletty poljinkampi L-muotoisen poljinkammen avulla, polkeminen onnistuu suoremmalla polvella. Sopii henkilöille, joilla on esimerkiksi polvi- tai lonkkanivelessä kuluma tai alaraajaproteesin käyttäjälle. Polkimet sopivat sekä tavalliseen polkupyörään että kolmipyörään. Tilataan kappaleittain. 16"-polkupyörä Nivelkampi 125mm (hammasketju/32), oikea Nivelkampi 125mm, vasen 20" ja 24"-polkupyörät Nivelkampi 150mm (hammasketju/32), oikea Nivelkampi 150mm, vasen 28"-polkupyörä Nivelkampi 170mm (hammasketju/44), oikea Nivelkampi 170mm, vasen Nivelkampi 170mm (hammasketju/36), oikea

13 TYÖNTÖTANGOT TUOTENRO TUOTEKUVAUS Työntötanko, täydellinen Sopii 16" Mini ja Standard malleihin vuodesta 2009 alkaen sekä 20"-malliin vuodesta 2010 alkaen. Työntötangon kiinnike asennetaan polkupyörään kiinni kahdella ruuvilla. Työntötanko on helppo irrottaa ja kiinnittää takaisin kiinnikkeeseen Työntötanko Irrallinen työntötanko, jossa on kiinni sovite-elementti (sisältyy ) pyörään kiinnitettävään kiinnikkeeseen. Katso kuva yläpuolella Kiinnike työntötangolle Kiinnitetään polkupyörään takapyörien kiinnitystankoon kiinni. (Sisältyy työntötankopakettiin) Työntötanko Irrallinen työntötanko, joka sopii 12"-16" -polkupyöriin 2008 vuoden malleista alkaen sekä 20"-polkupyörään 2009 vuoden mallista alkaen. Kaikissa näissä pyörissä on kiinnityselementti vakiona Työntötanko Sopii 24"-polkupyöriin vuoden 2006 malleista alkaen. Kiinnitetään muovikiinnikkeellä, joka kiinnitetään ruuvilla ja lukkomutterilla korin alle runkoputkeen. Runkoputkeen on porattava reikä ruuvikiinnitystä varten.

14 LUKOT TUOTENRO TUOTEKUVAUS Lukko S3-malliin Amparo 485 on suosituin polkupyörän lukko, joka saadaan helposti kiinnitettyä polkupyörän runkoon. Vakiona S3-malleissa. Lukko voidaan kiinnittää sellaisiin S3 16" Mini ja Standard malleihin, jotka on valmistettu kesäkuusta 2009 lähtien sekä S3 20"-malleihin tammikuusta 2010 lähtien Lukko S3 24"-malliin Jarrukaapeli 12 mm paksuinen lisäjarruvaijeri. Pituus 180cm. KEPPITELINE TUOTENRO TUOTEKUVAUS Keppiteline Sisältää kiinnityksen S3 24"-kolmipyörään. Voidaan kiinnittää myös pienempiin pyöriin. Tilataan kappaleittain.

15 MUUT TUOTENRO TUOTEKUVAUS Rakennussarja Standard Rakennussarjalla saadaan S316"-polkupyörä Mini muutettua S316" Standard malliksi. Sisältää pidemmän istuinkannatinputken (300mm) sekä 125mm poljin kammet Rakennussarja Mini Rakennussarjalla saadaan S3 16"-polkupyörä Standard muutettua S3 16" Miniksi. Sisältää 250mm istuinkannatinputken, suoran ohjaustangon sekä 90 mm poljin kammet Kammen kiinnitin
