1 Exaktor sisävalaisimet Toukokuu 2017

2 IP20 Päivitetty versio! 2

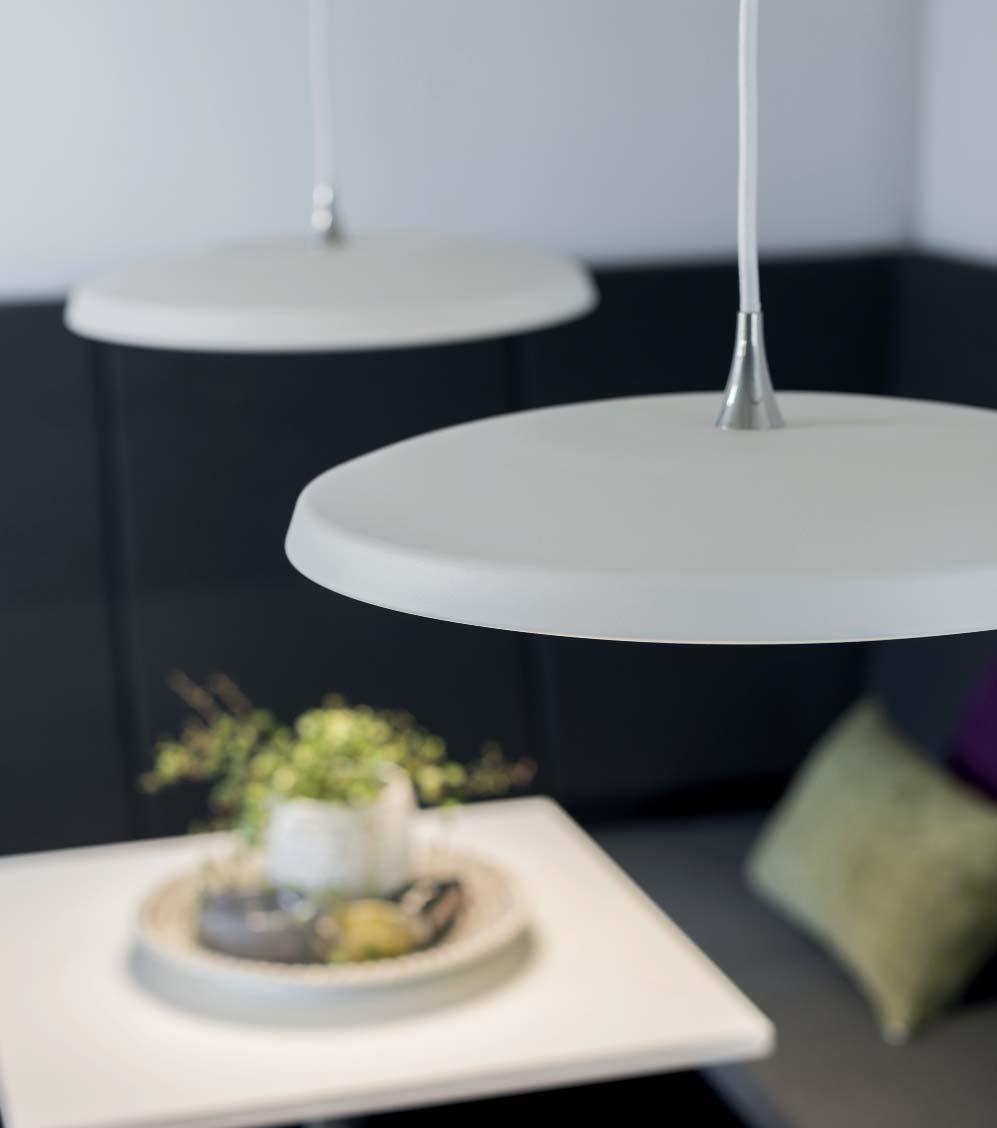

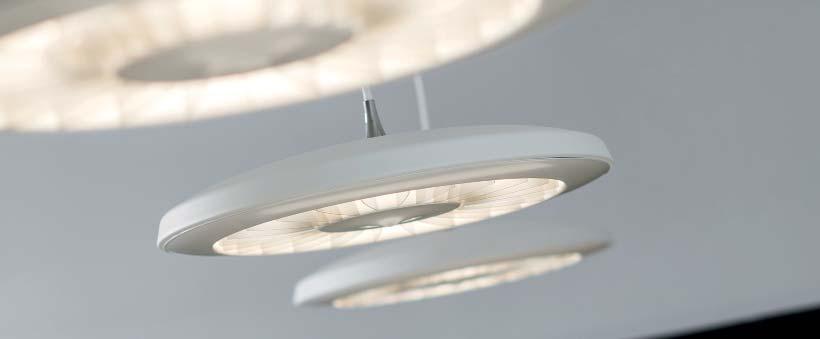

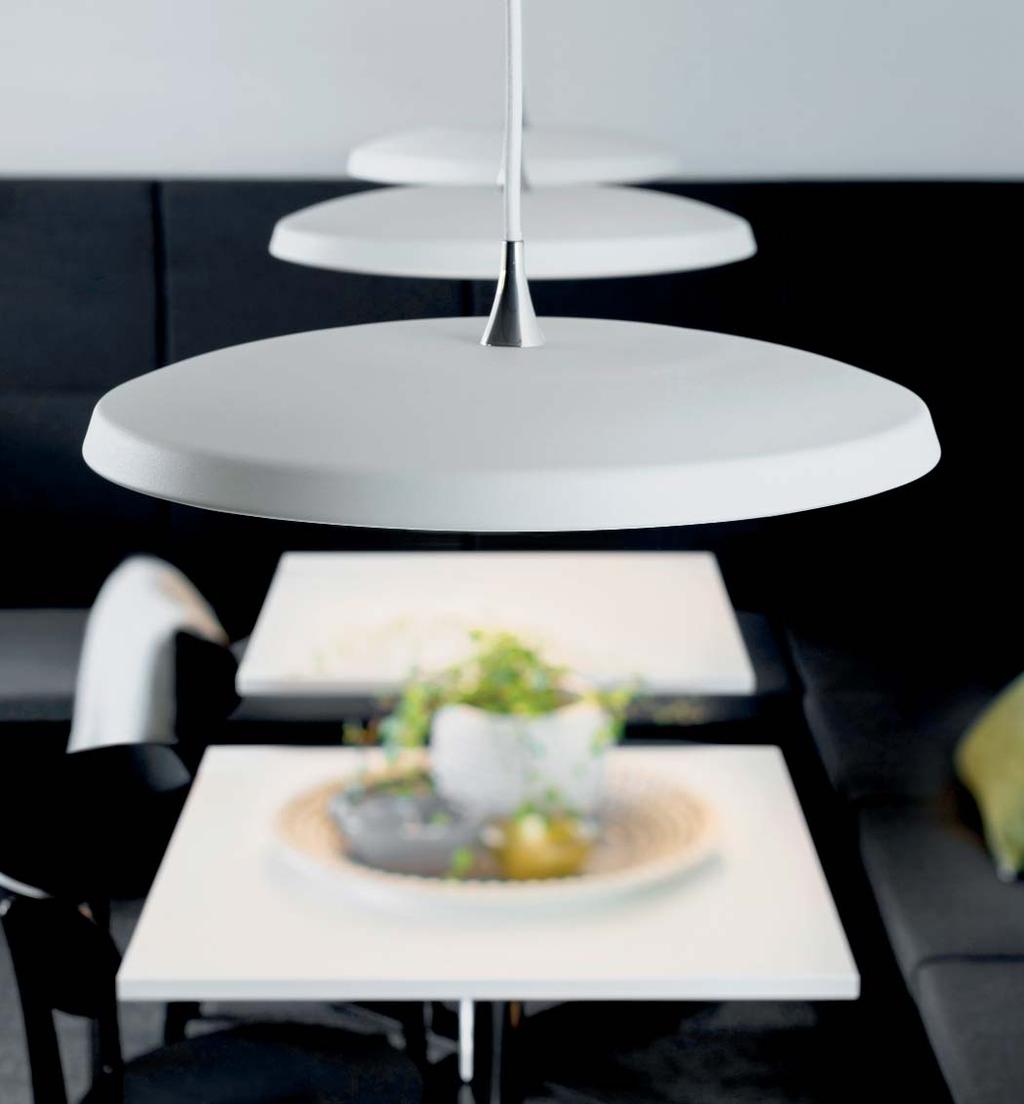

3 Galatea Tyylikkäästi muotoiltu valaisin hyvällä valontuotolla ja häikäisysuojauksella äyttölämpötila: C Elinikä: Valaisimen jäljellä oleva valontuotto, LLM (lamp lumen maintenance factor), Ta25 C: 0,87 (87 %) LED-moduulin elinikä: L870B50, 50 Ta 25 C Liitäntälaitteen teoreettinen elinikä laskettu 0,2 % / 1000 Ta25 C (Min - 20 / Max +35 C) vikaantumisasteella: h Galatea LED: Valaisin toimitetaan valkoisella tekstiilipäällysteisellä 5-napaisella 5 m ripustusjohdolla Galatea LED uppo: Valaisin toimitetaan varustettuna 5-napaisella 3,0 m liitosjohdolla., Galatea LED ripustetaan katosta liitosjohdolla, joka on varustettu siirrettävällä kaapeliripustimella koukkuripustusta varten. Lisävarusteena kattokuppi. Galatea-LED riippuvalaisimessa yhdistyy tyylikäs muotoilu ja miellyttävä valo. Ripustettavan Galatea sopii siron muotoilunsa ansiosta erinomaisesti työpiste-, kokoushuone- tai kahvilavalaisimeksi. Vakiovärit on struktuurilakattu mattavalkoinen. Tuoteperheeseen kuuluus myös uppoversio, joka mahdollistaa yhtenäisten valaistuskokonaisuuksien luomisen eri versioita yhdistelemällä. Valaisin on DALI-ohjattava. Galatea LED-uppovalaisimella on samanlainen häikäisemätön valontuotto kuin Galatea LED-riippuvalaisimella. Valaisin soveltuu mainiosti yleisvalaistukseen myös yhdessä ripustettavien Galatea LED-valaisimien kanssa. Valaisin on DALI-ohjattava. Galatea LED uppo: Valaisin upotetaan kattopintaan tai asennuslevyn avulla T-profiili moduulikattoon. iinnitys joustavalla ripustussangalla, joka asennetaan ja irroitetaan ilman työkaluja. attolevyn paksuus Min. upotussyvyys 110. Valaisimen upotusaukko on Ø 476. Sähkönumero Tuotenimi Väri Teho W Valovirta lm Värilämpötila Paino kg orkeus ø Galatea LED 2045/830 DALI V Valk , Galatea LED 2045/840 DALI V Valk , Galatea LED 2045/830 DALI V U Valk Valk , Galatea LED 2045/840 DALI V U Valk Vit , Pidätäe oikeudet teknisiin muutoksiin tuotteissa. Uusin tieto sivuillae 3

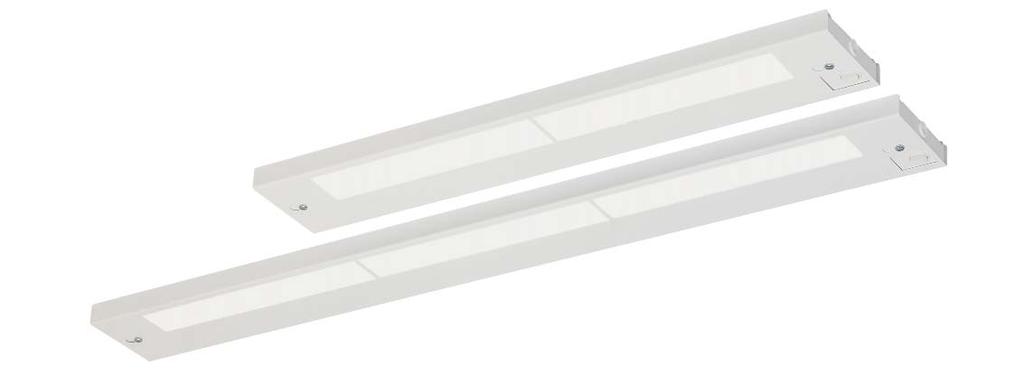

4 Nertus Matala työpistevalaisin kotitalouksiin IP20 Päivitetty versio! äytännöllinen ja matala LED-työpistevalaisin kotitalouksien kuiviin tiloihin. Valaisimesta löytyy 3 eri pituutta ja tehoa 10 W / 600, 15 W / 900 ja 20 W / Valaisimet ovat varustettu katkaisimella. äyttölämpötila:</b> C Elinikä: Valaisimen jäljellä oleva valontuotto, LLM (lamp lumen maintenance factor), Ta25 C: 0,85 (85 %) LED moduulin elinikä: L80B50, Ta 25 C Liitäntälaitteen teoreettinen elinikä laskettu 0,2 % / 1000 Ta25 C (Min 20 / Max +35 C) vikaantumisasteella: h Johtoaukot valaisimen keskellä 2 x Ø 10 sekä päädyissä Ø 10. Läpijohdotusmahdollisuus. 3-napainen pikakytkentäliitin. kaapistojen alle keittiöihin ja kodinhoitohuoneisiin (IP20). Sähkönumero Tuotenimi Väri Teho W Valovirta lm Värilämpötila Nertus 750/830 L600 Valk , Nertus 750/840 L600 Valk , Nertus 1200/830 L900 Valk , Nertus 1200/840 L900 Valk , Nertus 1500/830 L1200 Valk , Nertus 1500/840 L1200 Vit , Paino kg orkeus c/c 4

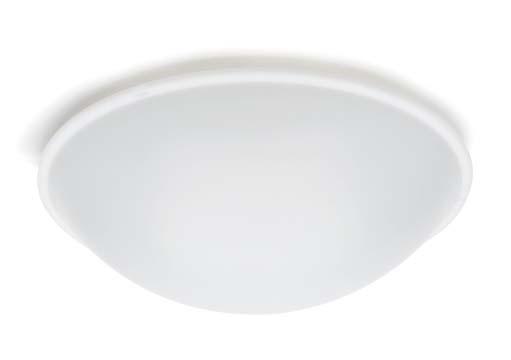

5 IP42 (katto) IP44 (seinä) Pallas Ilkivallankestävä (I10) ja siisti yleisvalaisin D Pallas on siisti ja kestävä (I10) valaisin moniin erilaisiin tiloihin. Valaisimen pyöreän opaalikuvun ansioista valontuotto on tasainen ja häikäisemätön. Soveltuu asennettavaksi kattoon (IP42) tai seinään (IP44) asunnoissa ja julkisissa tiloissa. Rakenteeltaan tukeva Pallas on D-merkitty ja ilkivaltaluokitus on I10. äyttökohteita ovat käytävät, portaikot, kylpy- ja pesuhuoneet, kellarit, pukuhuoneet sekä kylmätilat. Opaali läpikuultava runko antaa hillitysti taustavaloa taaksepäin seinää tai kattoa vasten. Pallas RS - on varustettu liiketunnistimella. Tunnistimen kytkentäaika voidaan säätää hyvin lyhyeksi jolloin se soveltuu hyvin varasto tai WC-tiloihin Vaihtoehdot: Vakio- ja DALI-ohjattavat versiot, turvavalaisinversio varustettu kolmen tunnin akulla (turv), RS-versio (mikroaaltotunnistin) sekä malli, jossa on sekä RS-tunnistin että akku.taustavaloa taaksepäin seinää tai kattoa vasten. äyttölämpötila: C D-merkintä C Elinikä: Valaisimen jäljellä oleva valontuotto, LLM (lamp lumen maintenance factor), Ta25 C: 0,80 (80 %) LED moduulin elinikä: L80B50, Ta 25 C Liitäntälaitteen teoreettinen elinikä laskettu 0,2 % / 1000 Ta25 C (Min - 20 / Max + 35 C) vikaantumisasteella: h aapelointia varten valaisimen takana on kaksi 20 läpivientiaukkoa. Pohjalevyn takana on tilaa kahdelle max 5x1,5 2 MMJ-kaapelille pinta-asennusta varten. Pakkauksessa on mukana erillinen ruuveilla varustettu vedonpoistin. Valaisin on ketjutettavissa. Valaisimen kiinnitysreikien etäisyys c/c on 250. IP-luokitus kattoasennuksessa IP42 ja seinäasennuksessa IP44. Sähkönumero Tuotenimi Väri Teho W Valovirta lm Värilämpötila Paino kg Pallas 17W D 830 IP42/44 Valk/opaali , Pallas 17W D 840 IP42/44 Valk/opaali , Pallas 17W D 830 DALI IP42/44 Valk/opaali , Pallas 17W D 840 DALI IP42/44 Valk/opaali , Pallas 17W D 830 RS IP42/44 Valk/opaali , Pallas 17W D 840 RS IP42/44 Valk/opaali , Pallas 17W D 830 turv IP42/44 Valk/opaali , Pallas 17W D 840 turv IP42/44 Valk/opaali , Pallas 17W D 830 turv RS IP42/44 Valk/opaali , Pallas 17W D 840 turv RS IP42/44 Valk/opaali , orkeus c/c ø Pidätäe oikeudet teknisiin muutoksiin tuotteissa. Uusin tieto sivuillae 5

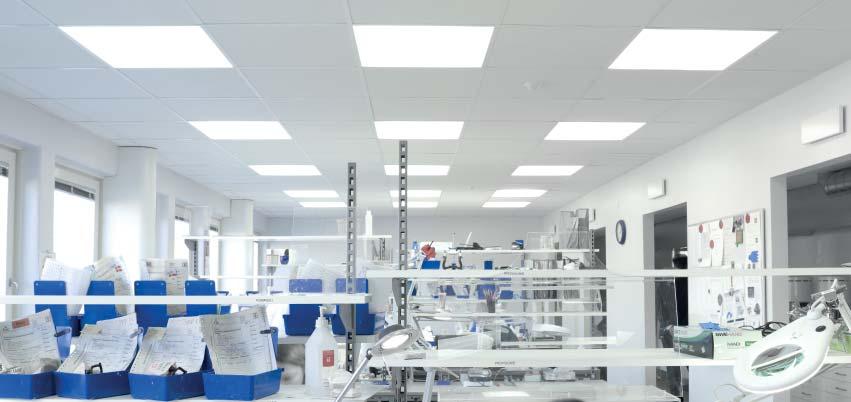

6 Moln BAS Tyylikäs ja ohut LED-paneelivalaisin IP20 IP40 (alapuolelta) Moln BAS on tyylikäs ja ohut valopaneeli yleisvalaistukseen. Valaisimessa on ohut, valkoinen ja huomaamaton alumiinikehys joka sopii asennukseen näkyvän T-listan päälle. Valaisimeen on saatavana lisävarusteena myös vaijeriripustussarja sekä pinta-asennuskehys. DALI-versiot soveltuvat suorapainikeohjaukseen kuten Touch Dim / Switch Dim. äyttölämpötila: C Elinikä: Valaisimen jäljelläoleva valontuotto, LLM (lamp lumen maintenance factor), Ta25 C: 0,72 (72 %) LED-moduulin elinikä: L80B50, Ta 25 C Liitäntälaitteen teoreettinen elinikä laskettu 0,2 % / 1000 Ta 25 C (Min - 20 / Max + 35 C) vikaantumisasteella: h. Valaisimen perusmalli toimitetaan liitäntälaitteella sekä 2,5 m Euro-pistotulpalla varustetulla liitosjohdolla. DALI-versio on varustettu 5-napaisella ja 3 m pitkällä liitosjohdolla. Dali-liitäntälaitteessa on vedonpoistin. Vakioliitäntälaitteet eivät ole ketjutettavia. Virtalähde sijoitetaan paneelin päälle. Uppoasennus näkyvän T-listan päälle ilman kiinnikkeitä. Minimi asennussyvyys on 50 (liitäntälaitteen korkeus 28 ). Valaisin asennetaan ilman työkaluja. Valaisin voidaan asentaa myös vaijeriripustukseen lisävarusteena saatavalla Moln Bas LED-vaijeriripustinsetillä (4 x 1500 vaijeri pikalukolla, Snro ). 600x600 moduulille saatavana lisävarusteena kätevä Moln pinta-asennuskehys (Snro ). Sähkönumero Tuotenimi Väri Teho W Valovirta lm Värilämpötila Paino kg orkeus Moln Bas 600x600 38W 830 Valk/opaali , Moln Bas 600x600 38W 840 Valk/opaali , Moln Bas 600x600 38W 830 DALI Valk/opaali , Moln Bas 600x600 38W 840 DALI Valk/opaali , Moln Bas 600x300 22W 830 Valk/opaali , Moln Bas 600x300 22W 840 Valk/opaali , Moln Bas 600x300 22W 830 DALI Valk/opaali , Moln Bas 600x300 22W 840 DALI Valk/opaali , Moln Bas 1200x300 38W 830 Valk/opaali , Moln Bas 1200x300 38W 840 Valk/opaali , Moln Bas 1200x300 38W 830 DALI Valk/opaali , Moln Bas 1200x300 38W 840 DALI Valk/opaali , Moln Bas vaijeriripustinset Moln pinta-asennuskehys Valk 6

7 IP20 IP40 (alapuolelta) Moln PRO Tyylikäs ja ohut LED-paneelivalaisin toimistokäyttöön (UGR<19) äyttölämpötila: C Elinikä: Valaisimen jäljelläoleva valontuotto, LLM (lamp lumen maintenance factor), Ta25 C: 0,72 (72 %) LED-moduulin elinikä: L80B50, Ta 25 C Liitäntälaitteen teoreettinen elinikä laskettu 0,2 % /1000 Ta 25 C (Min - 20 /Max + 35 C) vikaantumisasteella: h. Valaisimen perusmalli on varustettu liitäntälaitteella, 2,5 m liitosjohdolla ja Europistotulpalla. DALI- versio on varustettu 5 -napaisella ja 3 m pitkällä liitosjohdolla. DALI-liitäntälaitteessa on vedonpoistin ja liitäntälaite on ketjutettava. Virtalähde sijoitetaan paneelin päälle. Uppoasennus näkyvän T-listan päälle ilman kiinnikkeitä. Minimi asennussyvyys 50 (liitäntälaitteen korkeus 32 ). Valaisin asennetaan ilman työkaluja. Valaisin voidaan asentaa myös vaijeriripustukseen lisävarusteena saatavalla Moln PRO LED-vaijeriripustinsetillä (4 x 1500 vaijeri pikalukolla, Snro ). Pinta-asennusta varten lisävarusteena kätevä Moln pinta-asennuskehys (Snro ). Moln PRO on elegantti LED-paneeli häikäisemättömällä mikroprismaoptiikalla, (UGR<19) toimistokäyttöön. Valaisimessa on ohut, valkoinen ja huomaamaton alumiinikehys joka sopii asennukseen näkyvän t-listan päälle. Valaisimeen on saatavana lisävarusteena myös vaijeriripustussarja sekä pinta-asennuskehys. DA- LI-versiot soveltuvat suorapainikeohjaukseen kuten Touch Dim / Switch Dim. Sähkönumero Tuotenimi Väri Teho W Valovirta lm Värilämpötila Paino kg orkeus c/c Moln PRO 38W 830 Valk/opaali , Moln PRO 38W 840 Valk/opaali , Moln PRO 38W 830 DALI Valk/opaali , Moln PRO 38W 840 DALI Valk/opaali , Moln PRO vaijeriripustinset Moln pinta-asennuskehys Valk Pidätäe oikeudet teknisiin muutoksiin tuotteissa. Uusin tieto sivuillae 7

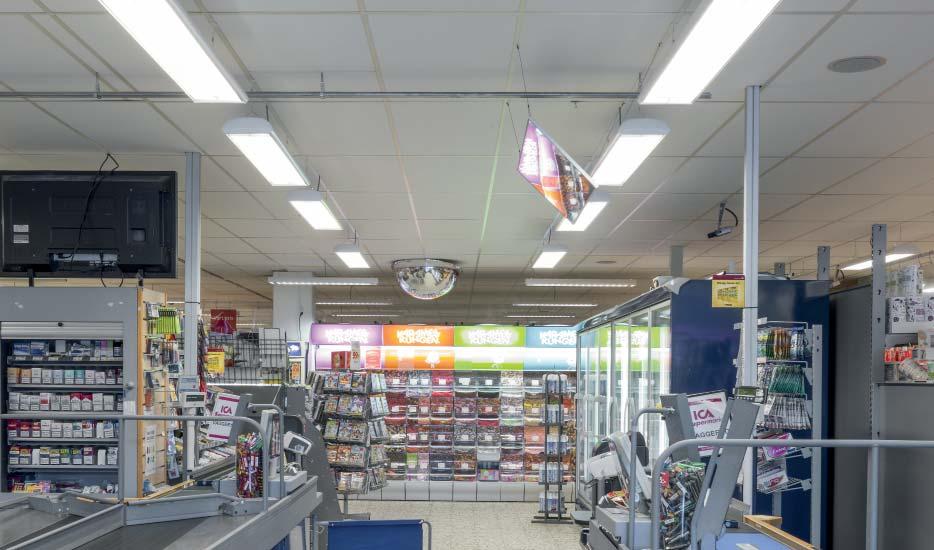

8 Peak LED Perinteinen toimistovalaisin LED-versiona IP20 Peak LED on pinta-asennettava perusvalaisin julkisiin tiloihin kuten toimistotiloihin, luokkahuoneisiin ja myymälöihin. Ulkomuodoltaan sekä valontuotoltaan ideaali saneerauskohteisiin. LED-valonlähteen päällä on valkoinen, huurrettu akryylilinssisuoja, joka toimii häikäisysuojana. Mattapintaisilla sivuheijastimilla ja valkolakatuilla poikkilamelleilla varustetulla EP-häikäisysuojakasetilla saadaan tasainen ja miellyttävä valo. Saatavana kaksi pituutta: 1300 ja äyttölämpötila: C Elinikä: Valaisimen jäljellä oleva valontuotto, LLM (lamp lumen maintenance factor), Ta25 C: 0,85 (85 %) LED-moduulin elinikä: L80B50, Ta 25 C Liitäntälaitteen teoreettinen elinikä laskettu 0,2 % / 1000 Ta25 C (Min - 20 / Max + 35 C) vikaantumisasteella: h aksi läpivientiä pohjassa valaisimen keskellä (20 ). Valaisin saatavana tilauksesta läpijohdotuksella, 5x2,5 ². Valaisin voidaan asentaa suoraan kattoon tai valaisinripustuskiskoon, sekä ripustusasennukseen vaijereilla tai ketjulla. Sähkönumero Tuotenimi Väri Teho W Valovirta lm Värilämpötila Paino kg Peak LED 36W 830 Valk , Peak LED 36W 840 Valk , Peak LED 36W 830 DALI Valk , Peak LED 36W 840 DALI Valk , orkeus c/c 8

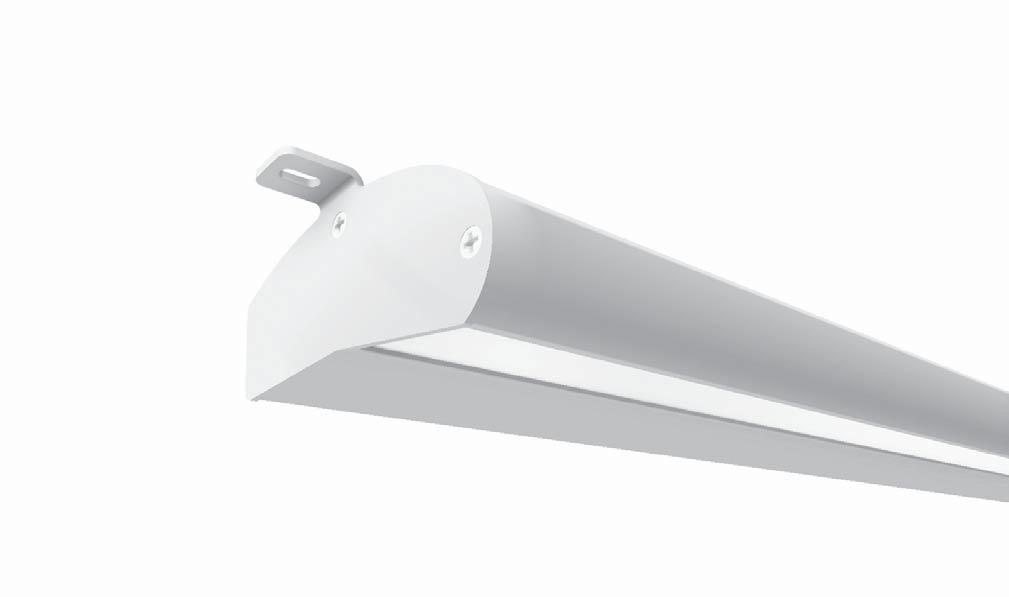

9 IP20 Anubis Tyylikäs ja kapea tauluvalaisin äyttölämpötila: C Värintoisto: Ra>80, SDCM 4 Elinikä: Valaisimen jäljellä oleva valontuotto, LLM (lamp lumen maintenance factor), Ta25 C: 0,85 (85 %) LED moduulin elinikä: L80B50, Ta 25 C Liitäntälaitteen teoreettinen elinikä laskettu 0,2 % /1000 Ta25 C (Min - 20 / Max + 35 C) vikaantumisasteella: h Valaisin on varustettu 5-napaisella 3 m liitosjohdolla. Anubis on tyylikäs ja kapea tauluvalaisin hyvällä valontuotolla. Pitkä (1835 ) valaisin hyvällä valontuotolla sopii erinomaisesti hylly- ja seinäpintojen valaisuun. Toimitetaan vakiona DALI-liitäntälaitteella. iinnitetään joko suoraan kattoon tai kiskoon. Seinäkiinnitys lisävarusteena saatavilla kannakkeilla. (Snro , ). Sähkönumero Tuotenimi Väri Teho W Valovirta lm Värilämpötila Anubis LED 50W 830 DALI Valk , , Anubis LED 50W 840 DALI Valk , , Paino kg orkeus c/c Pidätäe oikeudet teknisiin muutoksiin tuotteissa. Uusin tieto sivuillae 9

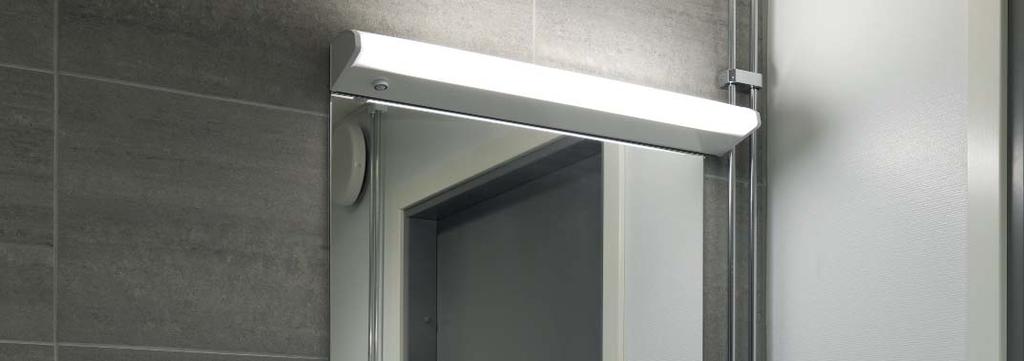

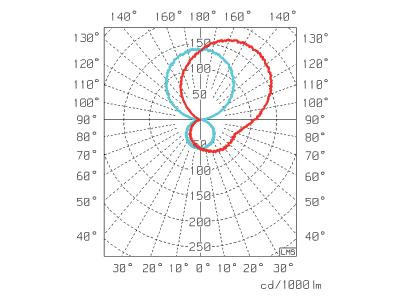

10 Mimas LED Tyylikäs LED-peilivalaisin kylpyhuoneeseen IP44 Mimas LED sopii kylpyhuoneisiin esimerkiksi peilivalaisimeksi. Valtaosa valosta tulee epäsuorasti seinän ja katon kautta, jolloin se minimoi varjostuksen peilattaessa. Mimas LED-kylpyhuonevalaisimen vakiopituudet ovat 600 (12 W) ja 900 (17 W). Valaisin voidaan varustaa 230 V maadoitetulla pistorasialla (U) ja/ tai tunnistimella (NS). Läsnäolotunnistin (PIR) sytyttää valon heti, kun henkilö tulee tilaan ja sauttaa sen säädetyn ajan kuluttua. äyttölämpötila: C Värintoisto: Ra>85, SDCM 3 Elinikä: Valaisimen jäljellä oleva valontuotto, LLM (lamp lumen maintenance factor), Ta25 C: 0,85 (85 %) LED moduulin elinikä: L80B50, Ta 25 C Liitäntälaitteen teoreettinen elinikä laskettu 0,2 % / 1000 Ta25 C (Min - 20 / Max + 35 C) vikaantumisasteella: h Johtoaukot valaisimen takana keskellä sekä valaisimen päällä. Valaisimessa 3- tai 4- napainen pikakytkentäliitin Seinäasennus. Sähkönumero Tuotenimi Väri Teho W Valovirta lm Värilämpötila Paino kg orkeus c/c Mimas LED W 840 IP44 O Valk/opaali , Mimas LED W 840 IP44 U O Valk/opaali , Mimas LED W 840 IP44 NS O Valk/opaali , Mimas LED W 840 IP44 U NS O Valk/opaali , Mimas LED W 840 IP44 O Valk/opaali , Mimas LED W 840 IP44 U O Valk/opaali , Mimas LED W 840 IP44 NS O Valk/opaali , Mimas LED W 840 IP44 U NS O Valk/opaali ,

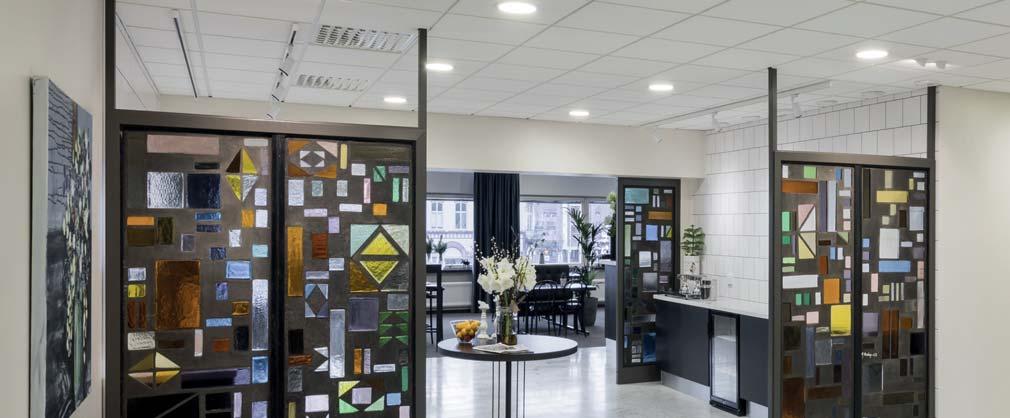

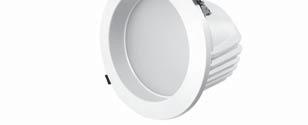

11 IP20 IP40 (alapuolelta) Ymir Bas LED Monikäyttöinen alasvalo miellyttävällä valontuotolla Upotusaukko 4 = 108 / 6 = 160 / 8 = 210. äyttölämpötila: C Elinikä: Valaisimen jäljellä oleva valontuotto, LLM (lamp lumen maintenance factor), Ta25 C: 0,72 (72 %) LED-moduulin elinikä: L80B50, Ta 25 C Liitäntälaitteen teoreettinen elinikä laskettu 0,2 % / 1000 Ta25 C (Min - 20 /Max + 35 C) vikaantumisasteella: h Ymir on monikäyttöinen alasvalo yleisiin tiloihin ja toimistoihin. Valaisinsarjassa on kolme eri kokoa/ tehoa. Valkoinen upotuskehys yhdistää tyylikkäästi valaisimen ja kattopinnan. Valaisimen runko on valettua alumiinia. Valaisinta saa myös DALI-ohjattuna versiona. Valaisin sopii myös toimistoihin matalan häikäisyn ansiosta (UGR<19). Valaisimen perusmalli on varustettu erillisellä liitäntälaitteella ja europistotulpallisella 2,5 metrin liitosjohdolla. DALI-versio on varustettu 5-napaisella ja 3 m pitkällä liitosjohdolla. Asennetaan uppoon. attolevyn paksuus äyttöympäristön lämpötila C. Sähkönumero Tuotenimi Väri Teho W Valovirta lm Värilämpötila Paino kg Inbyggnadsdjup Ymir Bas LED 4 15W 830 Valk , Ymir Bas LED 4 15W 840 Valk , Ymir Bas LED 4 15W 830 DALI Valk , Ymir Bas LED 4 15W 840 DALI Valk , Ymir Bas LED 6 20W 830 Valk , Ymir Bas LED 6 20W 840 Valk , Ymir Bas LED 6 20W 830 DALI Valk , Ymir Bas LED 6 20W 840 DALI Valk , Ymir Bas LED 8 30W 830 Valk , Ymir Bas LED 8 30W 840 Valk , Ymir Bas LED 8 30W 830 DALI Valk , Ymir Bas LED 8 30W 840 DALI Valk , ø Pidätäe oikeudet teknisiin muutoksiin tuotteissa. Uusin tieto sivuillae 11

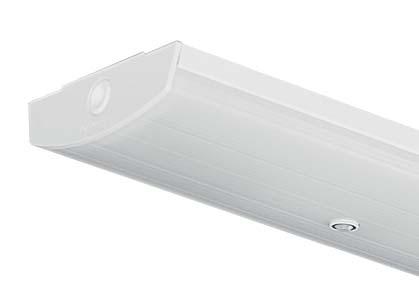

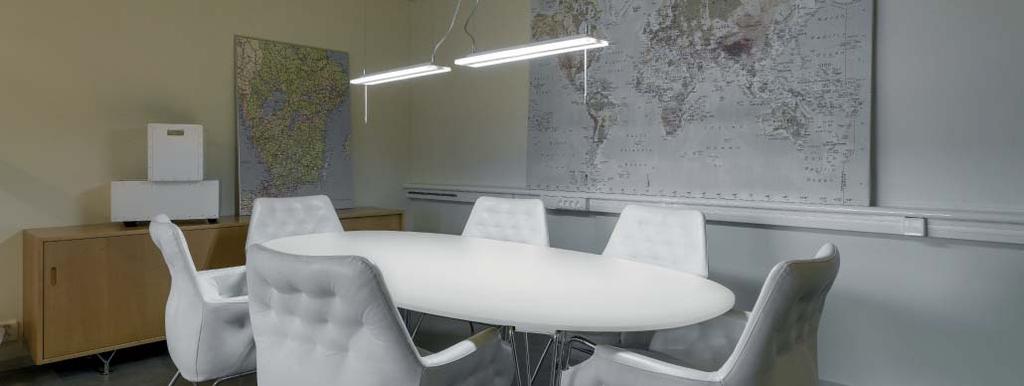

12 Alioth Valotehokas ja siro työpistevalaisin IP20 Alioth-valaisimet ovat tehokkaita ja siroja työpistevalaisimia. Niitä voidaan käyttää työpistekohtaisina riippuvalaisimina tai T-listakattoon asennettavina uppovalaisimina. Uppovalaisimet voidaan asentaa jonoon. Ripustettava, työpistekohtainen Alioth antaa työpöydälle runsaasti valoa, jonka tehoa voidaan säätää vetokytkinhientimellä. Vetokytkimessä muistitoiminto. Yleisvalaistukseen voidaan käyttää myös Alioth-uppovalaisinta, joka on tarkoitettu T-lista-asennukseen. äyttölämpötila: C Elinikä: Valaisimen jäljellä oleva valontuotto, LLM (lamp lumen maintenance factor), Ta25 C: 0,85 (85 %) LED-moduulin elinikä: L80B50, Ta 25 C Liitäntälaitteen teoreettinen elinikä laskettu 0,2 % / 1000 Ta25 C (Min - 20 / Max + 35 C) vikaantumisasteella: h Ripustettava valaisin on varustettu 2,5 metrin liitosjohdolla ja maadoitetulla pistotulpalla. Ripustus mukana toimitettavilla vaijeriripustimilla (1500 ), joissa pikasäädettävät kitkalukot. Sähkönumero Tuotenimi Väri Teho W Valovirta lm Värilämpötila Paino kg orkeus Alioth LED W 830 Valk , Alioth LED W 840 Valk , Alioth LED W 830 DALI Valk , Alioth LED W 840 DALI Valk , Alioth LED W 830 DE Valk , Alioth LED W 840 DE Valk , Alioth LED W 830 DE Musta , Alioth LED W 840 DE Musta ,

13 IP20 TeleLED Tyylikäs riippuvalaisin toimistoihin ja kouluihin äyttölämpötila: C Elinikä: Valaisimen jäljellä oleva valontuotto, LLM (lamp lumen maintenance factor), Ta25 C: 0,85 (85 %) LED moduulin elinikä: L80B50, Ta 25 C Liitäntälaitteen teoreettinen elinikä laskettu 0,2 % / 1000 Ta25 C (Min - 20 / Max + 35 C) vikaantumisasteella: h TeleLED School on varustettu DALI-liitäntälaitteella sekä 5-napaisella 2,5 m liitosjohdolla. TeleLED Office on varustettu DALI-liitäntälaitteella sekä vetokytkinhientimellä, joka ohjaa ylä- ja alavaloa samanaikaisesti. Nopea veto kytkimestä sauttaa tai sytyttää valon. Pitkä veto kytkimestä säätää valaistuksen tehoa. Valaisin on varustettu 2,5 m liitosjohdolla ja pistotulpalla. TeleLED Office AUTO on varustettu vakiovalo- ja läsnäolotunnistimella, joka pitää työtason valotason tasaisena kun lähistöllä havaitaan liikettä ja sauttaa valon 15 minuutin viiveellä läsnäolon päättymisestä. Ripustusasennus, mukana toimitettavilla vaijereilla (1500 ) sekä ripustussankaparilla, joita voidaan vapaasti siirtää valaisimen pituussunnassa. Ripustussangoissa on vaijerinkiinnitykseen tarkoitetut pikalukot, jotka tekevät myös valaisimen korkeuden säädön helpoksi. TeleLED-valaisimen ajaton muotoilu ja linjakkuus tekee siitä tyylikkään valaisimen monenlaisiin käyttöympäristöihin. Ylä-/alavalo (60/40) mahdollistaa miellyttävän epäsuoran valaistuksen. Valaisimen runko on valkoiseksi maalattua alumiinia ja päädyt maalaamatonta valettua sinkkiä. Sähkönumero Tuotenimi Väri Teho W Valovirta lm Värilämpötila Paino kg TeleLED Office 51W 830 DALI Valk/sinkki , TeleLED Office 51W 840 DALI Valk/sinkki , TeleLED School 51W 830 DALI Valk/sinkki , TeleLED School 51W 840 DALI Valk/sinkki , TeleLED Office 51W 830 AUTO Valk/sinkki , TeleLED Office 51W 840 AUTO Valk/sinkki , orkeus Pidätäe oikeudet teknisiin muutoksiin tuotteissa. Uusin tieto sivuillae 13

14 IP44 IP42 (PIR) D Päivitetty versio! Naiad 25G3 on helposti asennettava matalarakenteinen yleisvalaisin. Satiiniopaalikuvun ansiosta valaisimen valo on tasainen ja häikäisemätön. Naiad 25G3 sopii erinomaisesti useimpien kuivien ja kosteiden tilojen yleisvalaisimeksi. Saatavana kolme pituutta: 602, 1202 ja 1502 Tuoteperheeseen kuuluu vakioversioiden lisäksi: HO (High Output) - suurealla valontuotolla Ö - läpijohdotettu. (5x1,5²) DALI - voidaan kytkeä myös suorapainikeohjaukseen, kuten Touch Dim/Switch Dim. RS - liiketunnistinversio. Mikroaaltotunnistin RS DIM - liiketunnistinversio Corridor function-toiminnolla. PIR - läsnäolotunnistinversio. Infrapunatunnistin. PIR DIM - läsnäolotunnistin Corridor function-toiminnolla. äyttölämpötila: C D-merkintä Elinikä: Valaisimen jäljelläoleva valontuotto, LLM (lamp lumen maintenance factor), Ta25 C: 0,85 (85 %) LED moduulin elinikä: L80B50, Ta 25 C Liitäntälaitteen teoreettinen elinikä laskettu 0,2 % / 1000 Ta25 C (Min - 20 / Max + 35 C) vikaantumisasteella: h Johtoaukot päädyissä sekä kaksi läpivientiä pohjassa. 5-napainen ketjutettava pikakytkentäliitin keskellä. kattoon, seinään tai valaisinripustuskiskoon. Valaisimessa avainmenreikäkiinnitys joka helpottaa asennusta. Naiad LED PIR 14

15 Naiad LED G3 Yleisvalaisin monipuoliseen käyttöön Sähkönumero Tuotenimi Väri Teho W Valovirta lm Värilämpötila Paino kg orkeus c/c Naiad 25G3 2100/840 L600 IP44 O Valk , Naiad 25G3 2100/840 L600 IP44 DALI O Valk , Naiad 25G3 2100/830 L600 IP44 O Valk , Naiad 25G3 2100/830 L600 IP44 DALI O Valk , Naiad 25G3 2100/840 L600 IP44 RS O Valk , Naiad 25G3 2100/840 L600 IP44 RS DIM O Valk , Naiad 25G3 2100/830 L600 IP44 RS O Valk , Naiad 25G3 2100/830 L600 IP44 RS DIM O Valk , Naiad 25G3 4300/840 L1200 IP44 O Valk , Naiad 25G3 4300/840 L1200 IP44 DALI O Valk , Naiad 25G3 4300/830 L1200 IP44 O Valk , Naiad 25G3 4300/830 L1200 IP44 DALI O Valk , Naiad 25G3 4300/840 L1200 IP44 RS O Valk , Naiad 25G3 4300/840 L1200 IP44 RS DIM O Valk , Naiad 25G3 4300/830 L1200 IP44 RS O Valk , Naiad 25G3 4300/830 L1200 IP44 RS DIM O Valk , Naiad 25G3 4300/840 L1200 IP42 PIR O Valk , Naiad 25G3 4300/840 L1200 IP42 PIR DIM O Valk , Naiad 25G3 4300/830 L1200 IP42 PIR DIM O Valk , Naiad 25G3 4300/840 L1200 IP44 Ö O Valk , Naiad 25G3 4300/840 L1200 IP44 DALI Ö O Valk , Naiad 25G3 4300/830 L1200 IP44 Ö O Valk , Naiad 25G3 4300/830 L1200 IP44 DALI Ö O Valk , Naiad 25G3 5500/840 L1500 IP44 O Valk , Naiad 25G3 5500/840 L1500 IP44 DALI O Valk , Naiad 25G3 5500/830 L1500 IP44 O Valk , Naiad 25G3 5500/830 L1500 IP44 DALI O Valk , Naiad 25G3 5500/840 L1500 IP44 RS O Valk , Naiad 25G3 5500/840 L1500 IP44 RS DIM O Valk , Naiad 25G3 5500/830 L1500 IP44 RS O Valk , Naiad 25G3 5500/830 L1500 IP44 RS DIM O Valk , Naiad 25G3 5500/840 L1500 IP44 Ö O Valk , Naiad 25G3 5500/840 L1500 IP44 DALI Ö O Valk , Naiad 25G3 5500/830 L1500 IP44 Ö O Valk , Naiad 25G3 5500/830 L1500 IP44 DALI Ö O Valk , Pidätäe oikeudet teknisiin muutoksiin tuotteissa. Uusin tieto sivuillae 15

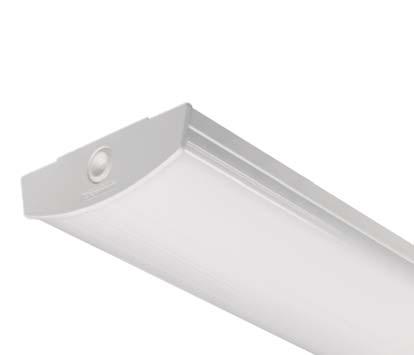

16 Naiad LED G3 HO Yleisvalaisin suurealla valontuotolla (High Output) IP44 D Päivitetty versio! Naiad 25G3 HO on helposti asennettava matalarakenteinen yleisvalaisin. Satiiniopaalikuvun ansiosta valaisimen valo on tasainen ja häikäisemätön. Naiad 25G3 HO sopii erinomaisesti useimpien kuivien ja kosteiden tilojen yleisvalaisimeksi. HO (High Output) - versio suurempiin asennuskorkeuksiin tai korkeampiin valotasoihin. Naiad 25G3 HO DALI - voidaan kytkeä suorapainikeohjaukseen, kuten Touch Dim/Switch Dim. Naiad 25G3 HO RS - liiketunnistinversio: Mikroaaltotunnistin havaitsee liikkeen tunnistimen läheisyydessä. Naiad 25G3 HO RS DIM - liiketunnistinversiossa on Corridor function-toiminto. Valaistustaso n. 10 % kun huoneessa ei oleskella ja syttyy 100 % valaistustasolle heti kun huoneeseen saavutaan. äyttölämpötila: C D-merkintä Elinikä: Valaisimen jäljelläoleva valontuotto, LLM (lamp lumen maintenance factor), Ta25 C: 0,85 (85 %) LED moduulin elinikä: L80B50, Ta 25 C Liitäntälaitteen teoreettinen elinikä laskettu 0,2 % / 1000 Ta25 C (Min - 20 / Max + 35 C) vikaantumisasteella: h Johtoaukot päädyissä sekä kaksi läpivientiä pohjassa. 5-napainen ketjutettava pikakytkentäliitin keskellä. kattoon tai valaisinripustuskiskoon. Valaisimessa avainmenreikäkiinnitys joka helpottaa asennusta. Sähkönumero Tuotenimi Väri Teho W Valovirta lm Värilämpötila Paino kg orkeus c/c Naiad 25G3 HO 6900/840 L1200 IP44 O Valk , Naiad 25G3 HO 6900/840 L1200 IP44 DALI O Valk , Naiad 25G3 HO 6900/840 L1200 IP44 RS O Valk , Naiad 25G3 HO 6900/840 L1200 IP44 RS DIM O Valk , Naiad 25G3 HO 6900/830 L1200 IP44 O Valk , Naiad 25G3 HO 6900/830 L1200 IP44 DALI O Valk , Naiad 25G3 HO 6900/830 L1200 IP44 RS O Valk , Naiad 25G3 HO 6900/830 L1200 IP44 RS DIM O Valk , Naiad 25G3 HO 8300/840 L1500 IP44 O Valk , Naiad 25G3 HO 8300/840 L1500 IP44 DALI O Valk , Naiad 25G3 HO 8300/840 L1500 IP44 RS O Valk , Naiad 25G3 HO 8300/840 L1500 IP44 RS DIM O Valk , Naiad 25G3 HO 8300/830 L1500 IP44 O Valk , Naiad 25G3 HO 8300/830 L1500 IP44 DALI O Valk , Naiad 25G3 HO 8300/830 L1500 IP44 RS O Valk , Naiad 25G3 HO 8300/830 L1500 IP44 RS DIM O Valk ,

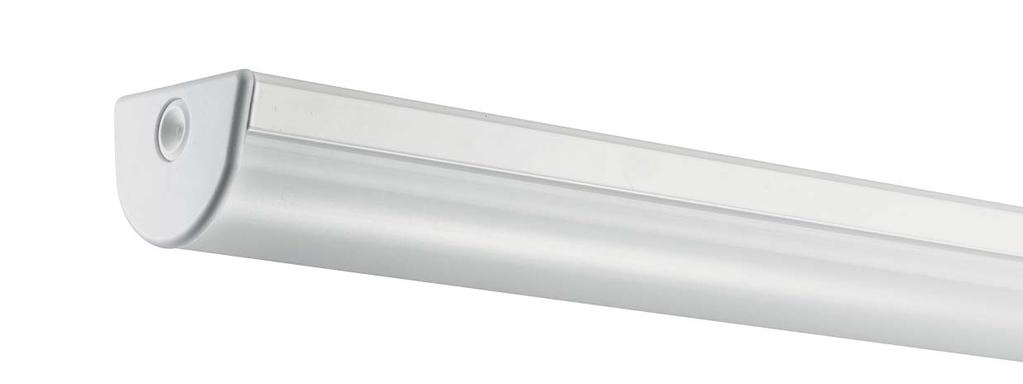

17 IP44 D Nembus Valotehokas ja siro yleisvalaisin äyttölämpötila: C D-merkintä Elinikä: Valaisimen jäljelläoleva valontuotto, LLM (lamp lumen maintenance factor), Ta25 C: 0,85 (85 %) LED-moduulin elinikä: L80B50, Ta 25 C Liitäntälaitteen teoreettinen elinikä laskettu 0,2 % / 1000 Ta25 C (Min - 20 /Max + 35 C) vikaantumisasteella: h Johtoaukot valaisimien päädyissä sekä takana pohjassa (2 kpl). Valaisin on varustettu 5-napaisella ketjutettavalla kytkentäliittimellä valaisimen keskellä. Dali-versiossa myös 2-napainen kytkentäliitin. Valaisimessa on avaimenreikäkiinnitys. Aukot on sijoitettu niin, että valaisimien linjasuoruutta voidaan säätää tarpeen mukaan. Nembus LED on kapea ja siro IP44 yleisvalaisin. orkealuokkainen opaaliakryylikupu takaa tasaisen valonjaon sekä minimoi häikäisyn. Valaisin sopii yleisvalaistukseen teollisuus- ja tuotantotiloissa, pysäköintihalleissa sekä erilaisissa huoltotiloissa. apea ja siro Nembus on helppo sijoittaa ja asentaa. aksi eri pituusvaihtoehtoa: 630 ja Nembuksen kupu on valmistettu korkealuokkaisesta PMMA-akryylista, jolla on hyvä valonläpäisyhyötysuhde ja erinomaiset häikäisysuojausominaisuudet. Sähkönumero Tuotenimi Väri Teho W Valovirta lm Värilämpötila NEMBUS LED W 840 IP44 OP Valk , NEMBUS LED W 840 DALI IP44 OP Valk , NEMBUS LED W 830 IP44 OP Valk , NEMBUS LED W 830 DALI IP44 OP Valk , NEMBUS LED W 840 IP44 OP Valk , NEMBUS LED W 840 DALI IP44 OP Valk , NEMBUS LED W 830 IP44 OP Valk , NEMBUS LED W 830 DALI IP44 OP Valk , Paino kg orkeus c/c Pidätäe oikeudet teknisiin muutoksiin tuotteissa. Uusin tieto sivuillae 17

18 Ryhmäkokotaulukko Maksimi valaisinmäärä eri johdonsuoja-automaateille Valaisin Teho B10 B16 C10 C16 Syttymisvirta Naiad 25G L600 17W Naiad 25G L600 DALI 17W Naiad 25G L600 RS 17W Naiad 25G L600 RS DIM 17W Naiad 25G L W Naiad 25G L1200 DALI 35W Naiad 25G L1200 RS 35W Naiad 25G L1200 RS DIM 35W Naiad 25G L1200 PIR 35W Naiad 25G L1200 PIR DIM 35W Naiad 25G3 HO 6900 L W Naiad 25G3 HO 6900 L1200 DALI 53W Naiad 25G3 HO 6900 L1200 RS 53W Naiad 25G3 HO 6900 L1200 RS DIM 53W Naiad 25G L W Naiad 25G L1500 DALI 45W Naiad 25G L1500 RS 45W Naiad 25G L1500 RS DIM 45W Naiad 25G3 HO 8300 L W Naiad 25G3 HO 8300 L1500 DALI 63W Naiad 25G3 HO 8300 L1500 RS 63W Naiad 25G3 HO 8300 L1500 RS DIM 63W Moln BAS 600x600 38W Moln BAS 600x600 DALI 38W Moln BAS 600x300 22W Moln BAS 600x300 DALI 22W Moln BAS 1200x300 38W Moln BAS 1200x300 DALI 38W Moln PRO 600x600 38W Moln PRO 600x600 DALI 35W NEMBUS LED W 20W NEMBUS LED W DALI 20W NEMBUS LED W 38W NEMBUS LED W DALI 38W Aika 18

19 Valaisin Teho B10 B16 C10 C16 Syttymisvirta TeleLED DALI 51W TeleLED Auto 51W Peak LED 36W Peak LED DALI 36W Mimas LED 12W Mimas LED 17W Anubis 60W Galatea DALI 33W Nertus 750 L600 10W Nertus 1200 L900 15W Nertus 1500 L W Alioth ripustettava 35W Alioth uppo 17W Ymir BAS LED 4" 15W Ymir BAS LED 4" DALI 15W Ymir BAS LED 6" 20W Ymir BAS LED 6" DALI 20W Ymir BAS LED 8" 30W Ymir BAS LED 8" DALI 30W Pallas 17W Pallas DALI 17W Pallas RS 17W Pallas RS DIM 17W Pallas turv 17W Pallas turv RS 17W Aika Pidätäe oikeudet teknisiin muutoksiin tuotteissa. Uusin tieto sivuillae 19

20 Yhteystietoe Myyntiassistentti Nina Ruokolainen Direkt: Mobil: Myyntipäällikkö Hannu Siikamäki Direkt: Mobil: Myyntipäällikkö Sini Honkanen Direkt: Mobil: Toimitusjohtaja Daniel Jenkins Direkt: Mobil: Proton Lighting ja Exaktor ehitäe ja myye valaisimia ja valaistusratkaisuja teollisuuteen ja julkisiin tiloihin, sekä räätälöityjä solutions-ratkaisuja. Olee vuonna 1945 perustettu ruotsalainen perheyritys jolla on yli 70 -vuoden kokemus valaistuksesta. Olee osa Proton Groupia, joka on yksityisomisteinen teollisuuskonserni. Toimintae keskittyy rajallisiin segmentteihin, joissa olee hinta-laatusuhteeltae kilpailukykyisiä ja pystye vastaamaan markkinoiden vaatimiin aikatauluihin. Tuotteee ovat suunniteltuja pohjoismaisille markkinoille. Pääkonttorie sijaitsee Värnamossa, Etelä-Ruotsissa ja työllistäe yli 100 henkilöä. Proton Lighting Suomi Oy, Myyrmäentie 2 c, Vantaa myynti@proton.fi
