1 Optyma Plus TM New Generation Kytke ja käytä -ratkaisu R404A/R507, R134a, R407A, R407F - 50 Hz

2

3 Sisältö Uuden sukupolven hiljainen Kytke ja käytä -ratkaisu... 4 Ominaisuudet ja jäähdytysteho... 5 Tuotteen tärkeimmät ominaisuudet... 5 R404A/R507 LBP... 6 R404A/R507 MBP... 8 R134a MBP...10 R407A MBP...12 R407F MBP...14 Varaosat ja tarvikkeet, LBP...16 Sähkötiedot 230 V / 1 vaihe / 50 Hz...16 Sähkötiedot 400 V / 3 vaihetta / 50 Hz...16 Varaosat...17 Adap-Kool -tarvikkeet...17 Varaosat ja tarvikkeet, MBP...18 Sähkötiedot 230 V / 1 vaihe / 50 Hz...18 Sähkötiedot 400 V / 3 vaihetta / 50 Hz...18 Varaosat...19 Adap-Kool -tarvikkeet...19 Nimeämisjärjestelmä...20 Optyma Plus TM -koneikon valitseminen...21 Mitat...22 Kotelo Kotelo Kotelo Kotelo Kytkentäkaaviot...24 R407F R407A R134a R404A/R507 FRCC.PK.024.A7.20 3

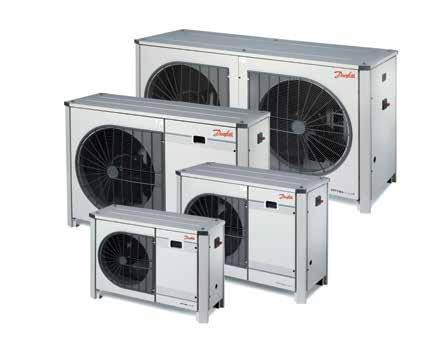

4 Uuden sukupolven hiljainen Kytke ja käytä -ratkaisu Hiljainen ja erittäin luotettava toiminta Vaivaton asennus Optyma Plus New Generation -koneikko soveltuu hiljaisen äänitasonsa ansiosta käyttöön myös asuinaluilla. Kompressorin kehittynyt rakenne, äänieristys ja puhaltimen kierrosnopeuden säädin tekevät Optyma Plus -koneikosta niin hiljaisen, että se voidaan asentaa myös tiheään asutulle alueelle. Entistä pienikokoisempi, kevyempi ja kytkennöiltään yksinkertaisempi Optyma Plus -koneikko on Kytke ja käytä -periaatteensa ansiosta yksi nopeimmin asennettavista ja helpoimmin huollettavista koneikoista. Kaikki parametrit on määritetty valmiiksi, joten koneikkoon tarvitsee vain kytkeä virta ja jäähdytysprosessi käynnistyy! Parannettu tehokkuus ja kestävät ratkaisut Tiukat standardit ja korkea laatu Optyma Plus New Generation -koneikko voi säästää merkittävästi energiaa, sillä se sisältää lukuisia energiatehokkaita komponentteja, kuten optimoidut kompressorit, mikrokanavalämmönsiirrin, tehokkaat puhaltimen moottorit, puhaltimen nopeudensäätimen ja kampikammion lämmittimen säätimen. Koneikko auttaa pienentämään energiankulutusta ratkaisevasti ja siten myös säästämään kustannuksia. Toimitamme asiakkaillemme täysin tehdastestattuja ensiluokkaisia yksiköitä. Danfoss ei koskaan tingi tuotteidensa luotettavuudesta. Optyma Plus New Generation -koneikko sisältää koneikkojemme parhaat ominaisuudet. Varastoinnin ja logistiikan optimointi Käyttökohteeseen sopivat koneikot lisäävät liiketoiminnan tehokkuutta Koteloinniltaan optimoidut monen kylmäainevaihtoehdon koneikot soveltuvat monenlaisiin käyttötarkoituksiin ja pienentävät siten varastotarvetta. Useimpia Danfossin koneikkoja voidaan käyttää R404A-, R407A, R407F, R507- ja R134a-kylmäaineen kanssa käyttökohteen tarpeiden mukaan. Danfoss Optyma Plus TM -koneikkojen uudet mallit avaavat uusia mahdollisuuksia matalien ja keskitason lämpötilojen sovelluksissa. Jäähdytysominaisuudet ovat lähes rajattomat. Ympäristöä säästävä ratkaisu Danfoss Optyma Plus TM -koneikot täyttävät puhallinmoottoreille asetetun ErP-direktiivin vaatimukset. 4 FRCC.PK.024.A7.20

5 Ominaisuudet ja jäähdytysteho Parametrien valvonta ja hallinta Jäähdytystehoalue (kw) Tuore- ja maitotuotteiden säilytys Elintarvikkeiden pakastus ja säilytys Elektroninen säädin MBP - R404A/507 0,6 MBP - R134a 1,7 MBP - R407A* 3,3 MBP - R407F* LBP - R404A/507 0,7 Olosuhteet: ympäristön lämpötila +32 C, tulistus 10 K, alijäähdytys 0 K MBP: höyrystymislämpötila -10 C LBP: höyrystymislämpötila -25 C * alustavat tiedot, testaus käynnissä Sähkökotelo IP54 3,5 Optyma Plus TM -laitteissa voidaan käyttää seuraavia höyrystymislämpötiloja: LBP R404A -40 C -10 C MBP R404A -20 C +10 C MBP R407A/F -20 C +10 C MBP R134a -15 C +15 C Lisätietoja saat ottamalla yhteyttä Danfossiin. Tuotteen tärkeimmät ominaisuudet Mikrokanavalämmönsiirrin Päällekäin asennus asennuspaikalla Täysin säänkestävä 9,6 Kytke ja käytä 10,4 3 ovea 14,9 Kompakti muotoilu 15,9 16,5 R407F R407A R134a R404A/R507 FRCC.PK.024.A7.20 5

6 R404A/R507 LBP Puhallin Testiolosuhteet Yksikkö Koodi Jännitekoodi Kompressori Ymp. lämpöt. C Jäähdytysteho (W) höyrystymislämpötilassa ( C) -40 C -35 C -30 C -25 C -20 C -15 C -10 C Äänen Äänen tehotaso painetaso db (A) (vap.kent.) 10 m db (A) Tulistus 10 K OP-LPHM X3109 G SC18CLX.2 OP-LPHM X3216 G CAJ2446Z 114X3225 G OP-LPHM048 NTZ X3233 E 114X3252 G FH2511Z OP-LPHM X3253 E TFH2511Z 114X3241 G OP-LPHM068 NTZ X3249 E OP-LPHM X3357 E NTZ096 OP-LPHM X3365 E NTZ136 OP-LPHM X3476 E LLZ024 OP-LPHM X3482 E LLZ Testiolosuhteet Tulistus 10 K Alijäähdytys 0 K Jännitekoodi E - Kompressori 400 V / 3 vaihetta / 50 Hz, puhallin 230 V / 1 vaihe / 50 Hz G - Kompressori 230 V / 1 vaihe / 50 Hz, puhallin 230 V / 1 vaihe / 50 Hz LLZ-tyypin kompressorit ovat scroll-kompressoreja. Yksiköitä voidaan käyttää alimmillaan -45 C:n höyrystymislämpötilassa. Katso lisätietoja laitteen ohjelmistosta tai ota yhteyttä Danfossiin. Jäähdytysteho koskee yksiköitä, joissa on kolmivaiheinen kompressori. Yksivaiheisella kompressorilla varustetun laitteen teho on +/-1 % annetusta arvosta. 6 FRCC.PK.024.A7.20

7 R404A/R507 LBP Yksikkö Lauhdutinkenno Tyyppi Ilmavirta (m 3 /h) Sis. tilavuus (dm 3 ) Lauhdutinpuhallin Puhaltimen lapa Ø (mm) Varaajan tilavuus (L) Ottoteho (W) höyr. lämpötilassa -25 C Kuva Korkeus K (mm) Mitat (mm) Leveys L (mm) Syvyys S (mm) Imuputki (meno) Nesteputki (meno) Paino (kg) Brutto Netto R404A/R507 OP-LPHM018 A ,4 1 x 365 1, /8" 3/8" OP-LPHM026 D ,6 1 x 450 3, /2" 3/8" OP-LPHM048 D ,6 1 x 450 3, /8" 3/8" OP-LPHM074 D ,6 1 x 450 3, /8" 3/8" OP-LPHM068 D ,6 1 x 450 3, /8" 3/8" OP-LPHM096 G ,8 1 x 500 6, /8" 1/2" OP-LPHM136 G ,8 1 x 500 6, /8" 1/2" OP-LPHM215 J ,5 2 x , /8" 3/4" OP-LPHM271 J ,5 2 x , /8" 3/4" Ottoteho, kun ympäristön lämpötila on 32 C FRCC.PK.024.A7.20 7

8 R404A/R507 MBP Puhallin Testiolosuhteet Yksikkö Koodi Jännitekoodi Kompressori Ymp. lämp. C Jäähdytysteho (W) höyrystymislämpötilassa ( C) -20 C -15 C -10 C -5 C 0 C +5 C +10 C Äänen Äänen tehotaso painetaso db (A) (vap.kent.) 10 m db (A) Testiolosuhteet Tulistus 10K Alijäähdytys 0 K Tulistus 10 K OP-MPHM X4101 G NF 7MLX OP-MPHM X4102 G SC10MLX OP-MPHM X4104 G SC12MLX OP-MPHM X4105 G SC15MLX OP-MPHM X4109 G SC18MLX OP-MPHM X4200 G CAJ9513Z 114X4212 G CAJ4517Z OP-MPHM X4213 E TAJ4517Z 114X4226 G CAJ4519Z OP-MPHM X4227 E TAJ4519Z 114X4261 OP-MPUM X X4281 G OP-MPUM X4284* E 114X4290 OP-MPUM X X4308 OP-MPUM X X4321 OP-MPUM X4324 G E G E G E G E MLZ015 MLZ021 MLZ026 MLZ030 MLZ038 OP-MPUM X4344 E MLZ048 OP-MPUM X4414 E MLZ058 OP-MPUM X4434 E MLZ076 Jännitekoodi E - Kompressori 400 V / 3 vaihetta / 50 Hz, puhallin 230 V / 1 vaihe / 50 Hz G - Kompressori 230 V / 1 vaihe / 50 Hz, puhallin 230 V / 1 vaihe / 50 Hz MLZ-tyypin kompressorit ovat scroll-kompressoreja. Jäähdytysteho koskee yksiköitä, joissa on kolmivaiheinen kompressori. Yksivaiheisella kompressorilla varustetun laitteen teho on +/-1 % annetusta arvosta. *Sertifioitu teho - Asercom FRCC.PK.024.A7.20

9 R404A/R507 MBP Yksikkö Lauhdutinkenno Tyyppi Ilmavirta (m 3 /h) Sis. tilavuus (dm 3 ) Lauhdutinpuhallin Puhaltimen lapa Ø (mm) Nestesäiliön tilavuus (L) Ottoteho (W) höyr. lämpötilassa Mitat (mm) -10 C +5 C Kuva Korkeus K (mm) Leveys L (mm) Syvyys S (mm) Imuputki (meno) Nesteputki (meno) Paino (kg) Brutto Netto R404A/R507 OP-MPHM007 A ,4 1 x 365 1, /8" 1/4" OP-MPHM010 A ,4 1 x 365 1, /8" 1/4" OP-MPHM012 A ,4 1 x 365 1, /8" 3/8" OP-MPHM015 A ,4 1 x 365 1, /8" 3/8" OP-MPHM018 A ,4 1 x 365 1, /8" 3/8" OP-MPHM024 D ,6 1 x 450 3, /8" 3/8" OP-MPHM026 D ,6 1 x 450 3, /8" 3/8" OP-MPHM034 D ,6 1 x 450 3, /8" 3/8" OP-MPUM034 D ,6 1 x 450 3, /4" 1/2" OP-MPUM046 D ,6 1 x 450 3, /4" 1/2" OP-MPUM057 D ,6 1 x 450 3, /4" 1/2" OP-MPUM068 G ,8 1 x 500 6, /8" 5/8" OP-MPUM080 G ,8 1 x 500 6, /8" 5/8" OP-MPUM108 G ,8 1 x 500 6, /8" 5/8" OP-MPUM125 J ,5 2 x , /8" 3/4" OP-MPUM162 J ,5 2 x , /8" 3/4" Ottoteho, kun ympäristön lämpötila on 32 C FRCC.PK.024.A7.20 9

10 R134a MBP Puhallin Testiolosuhteet Yksikkö Koodi Jännitekoodi Kompressori Ymp. lämp. C Jäähdytysteho (W) höyrystymislämpötilassa ( C) -15 C -10 C -5 C 0 C +5 C +10 C +15 C Äänen Äänen tehotaso painetaso db (A) (vap.kent.) 10 m db (A) Tulistus 10 K Testiolosuhteet Tulistus 10K Alijäähdytys 0 K OP-MPGM X4220 G CAJ4511Y X4261 G OP-MPUM034 MLZ X4264 E X4281 G OP-MPUM046 MLZ X4284 E X4290 G OP-MPUM057 MLZ X4293 E X4308 G OP-MPUM068 MLZ X4311 E X4321 G OP-MPUM080 MLZ X4324 E OP-MPUM X4344 E MLZ OP-MPUM X4414 E MLZ OP-MPUM X4434 E MLZ Jännitekoodi E - Kompressori 400 V / 3 vaihetta / 50 Hz, puhallin 230 V / 1 vaihe / 50 Hz G - Kompressori 230 V / 1 vaihe / 50 Hz, puhallin 230 V / 1 vaihe / 50 Hz MLZ-tyypin kompressorit ovat scroll-kompressoreja. Jäähdytysteho koskee yksiköitä, joissa on kolmivaiheinen kompressori. Yksivaiheisella kompressorilla varustetun laitteen teho on +/-1 % annetusta arvosta. 10 FRCC.PK.024.A7.20

11 R134a MBP Yksikkö Lauhdutinkenno Tyyppi Ilmavirta (m 3 /h) Sis. tilavuus (dm 3 ) Lauhdutinpuhallin Nestesäiliön tilavuus (L) Puhaltimen lapa Ø (mm) Ottoteho (W) höyr. lämpötilassa Mitat (mm) -10 C +5 C Kuva Korkeus K (mm) Leveys L (mm) Syvyys S (mm) Imuputki Nesteputki (meno) (meno) Paino (kg) Brutto Netto OP-MPGM033 D ,6 1 x 450 3, /8" 3/8" OP-MPUM034 D ,6 1 x 450 3, /4" 1/2" OP-MPUM046 D ,6 1 x 450 3, /4" 1/2" OP-MPUM057 D ,6 1 x 450 3, /4" 1/2" R134a OP-MPUM068 G ,8 1 x 500 6, /8" 5/8" OP-MPUM080 G ,8 1 x 500 6, /8" 5/8" OP-MPUM108 G ,8 1 x 500 6, /8" 5/8" OP-MPUM125 J ,5 2 x , /8" 3/4" OP-MPUM162 J ,5 2 x , /8" 3/4" Ottoteho, kun ympäristön lämpötila on 32 C FRCC.PK.024.A

12 R407A MBP* Jäähdytysteho (W) Ymp. höyrystymislämpötilassa ( C) Puhallin Testiolosuhteet Yksikkö Koodi Jännitekoodi Kompressori lämp. C -20 C -15 C -10 C -5 C +0 C +5 C +10 C Äänen tehotaso db (A) Äänen painetaso (vap.kent.) 10 m db (A) X4261 G OP-MPUM034 MLZ X4264 E X4281 G OP-MPUM046 MLZ X4284 E X4290 G OP-MPUM057 MLZ X4293 E Tulistus 10 K X4308 G OP-MPUM068 MLZ X4311 E X4321 G OP-MPUM080 MLZ X4324 E OP-MPUM X4344 E MLZ OP-MPUM X4414 E MLZ OP-MPUM X4434 E MLZ Testiolosuhteet Jännitekoodi Tulistus 10K E - Kompressori 400 V / 3 vaihetta / 50 Hz, puhallin 230 V / 1 vaihe / 50 Hz Alijäähdytys 0 K G - Kompressori 230 V / 1 vaihe / 50 Hz, puhallin 230 V / 1 vaihe / 50 Hz MLZ-tyypin kompressorit ovat scroll-kompressoreja Jäähdytysteho koskee yksiköitä, joissa on kolmivaiheinen kompressori. Yksivaiheisella kompressorilla varustetun laitteen teho on +/-1 % annetusta arvosta. * alustavat tiedot 12 FRCC.PK.024.A7.20

13 R407A MBP Yksikkö Lauhdutinkenno Tyyppi Ilmavirta (m 3 /h) Sis. tilavuus (dm 3 ) Lauhdutinpuhallin Puhaltimen lapa Ø (mm) Nestesäiliön tilavuus (L) Ottoteho (W) höyr. lämpötilassa Mitat (mm) -10 C +5 C Kuva Korkeus K (mm) Leveys L (mm) Syvyys S (mm) Imuputki Nesteputki (meno) (meno) Paino (kg) Brutto Netto OP-MPUM034 D ,6 1 x 450 3, /4" 1/2" OP-MPUM046 D ,6 1 x 450 3, /4" 1/2" OP-MPUM057 D ,6 1 x 450 3, /4" 1/2" OP-MPUM068 G ,8 1 x 500 6, /8" 5/8" OP-MPUM080 G ,8 1 x 500 6, /8" 5/8" OP-MPUM108 G ,8 1 x 500 6, /8" 5/8" OP-MPUM125 J ,5 2 x , /8" 3/4" OP-MPUM162 J ,5 2 x , /8" 3/4" Ottoteho, kun ympäristön lämpötila on 32 C R407A FRCC.PK.024.A

14 R407F MBP* Jäähdytysteho (W) Ymp. höyrystymislämpötilassa ( C) Puhallin Testiolosuhteet Yksikkö Koodi Jännitekoodi Kompressori lämp. C -20 C -15 C -10 C -5 C +0 C +5 C +10 C Äänen tehotaso db (A) Äänen painetaso (vap.kent.) 10 m db (A) Tulistus 10 K Testiolosuhteet Tulistus 10K Alijäähdytys 0 K X4261 G OP-MPUM034 MLZ X4264 E X4281 G OP-MPUM046 MLZ X4284 E X4290 G OP-MPUM057 MLZ X4293 E X4308 G OP-MPUM068 MLZ X4311 E X4321 G OP-MPUM080 MLZ X4324 E OP-MPUM X4344 E MLZ OP-MPUM X4414 E MLZ OP-MPUM X4434 E MLZ Jännitekoodi E - Kompressori 400 V / 3 vaihetta / 50 Hz, puhallin 230 V / 1 vaihe / 50 Hz G - Kompressori 230 V / 1 vaihe / 50 Hz, puhallin 230 V / 1 vaihe / 50 Hz MLZ-tyypin kompressorit ovat scroll-kompressoreja. Jäähdytysteho koskee yksiköitä, joissa on kolmivaiheinen kompressori. Yksivaiheisella kompressorilla varustetun laitteen teho on +/-1 % annetusta arvosta. *alustavat tiedot 14 FRCC.PK.024.A7.20

15 R407F MBP Yksikkö Lauhdutinkenno Tyyppi Ilmavirta (m 3 /h) Sis. tilavuus (dm 3 ) Lauhdutinpuhallin Puhaltimen lapa Ø (mm) Nestesäiliön tilavuus (L) Ottoteho (W) höyr. lämpötilassa Mitat (mm) -10 C +5 C Kuva Korkeus K (mm) Leveys L (mm) Syvyys S (mm) Imuputki Nesteputki (meno) (meno) Paino (kg) Brutto Netto OP-MPUM034 D ,6 1 x 450 3, /4" 1/2" OP-MPUM046 D ,6 1 x 450 3, /4" 1/2" OP-MPUM057 D ,6 1 x 450 3, /4" 1/2" OP-MPUM068 G ,8 1 x 500 6, /8" 5/8" OP-MPUM080 G ,8 1 x 500 6, /8" 5/8" OP-MPUM108 G ,8 1 x 500 6, /8" 5/8" OP-MPUM125 J ,5 2 x , /8" 3/4" OP-MPUM162 J ,5 2 x , /8" 3/4" Ottoteho, kun ympäristön lämpötila on 32 C R407F FRCC.PK.024.A

16 Varaosat ja tarvikkeet, LBP Sähkötiedot 230 V / 1 vaihe / 50 Hz Yksikkö Kytkentäkaavio Kompressorin LRA (A) 230 V / 1 vaihe Kompressorin MCC (A) 230 V / 1 vaihe Jatkuva teho enint. (kw) Puhaltimen MCC (A) 230 V / 1 vaihe Puhaltimen teho (W) OP-LPHM018 WD1 23,5 5,3 1,07 0,32 1 x 25 OP-LPHM ,9 1,31 OP-LPHM ,19 WD3 OP-LPHM ,45 OP-LPHM ,62 LRA (lukitun roottorin virta, Locked Rotor Amps) MCC (suurin jatkuva virta, Maximum Continuous Current) 0,47 1 x 68 Sähkötiedot 400 V / 3 vaihetta / 50 Hz Yksikkö Kytkentäkaavio OP-LPHM048 Kompressorin LRA (A) 400 V / 3 vaihetta Kompressorin MCC (A) 400 V / 3 vaihetta Jatkuva teho enint. (kw) 16 4,8 2,28 OP-LPHM ,2 3,34 OP-LPHM068 WD5 25 8,4 3,57 OP-LPHM ,1 4,53 OP-LPHM ,3 6,87 OP-LPHM ,96 WD6 OP-LPHM ,10 LRA (lukitun roottorin virta, Locked Rotor Amps) MCC (suurin jatkuva virta, Maximum Continuous Current) Puhaltimen MCC (A) 230 V / 1 vaihe Puhaltimen teho (W) 0,47 1 x 68 0,97 1 x x 0,97 2 x 130 Varaosat Yksikkö Suodatinkuivain Nestelasi Imuventtiili Nesteventtiili Korkeapainekytkin Matalapainekytkin OP-LPHM018 DML083 DCL083 OP-LPHM026 DML083 DCL083 OP-LPHM048 DML083 DCL083 OP-LPHM074 DML083 DCL083 OP-LPHM068 DML083 DCL083 OP-LPHM096 DML164 DCL164 OP-LPHM136 DML164 DCL164 OP-LPHM215 DML166 DCL166 OP-LPHM271 DML166 DCL Z Z5005 SGP 10s N 014L0182 GBC 10s 009G7051 GBC10s 009G Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z5011 SGP 10 N 014L0172 GBC 12s 009G7052 GBC10s 009G7051 SGP 10 N 014L0172 GBC 16s 009G7053 GBC10s 009G7051 SGP 10 N 014L0172 GBC 16s 009G7053 GBC10s 009G7051 SGP 10 N 014L0172 GBC 16s 009G7053 GBC10s 009G7051 SGP 12 N 014L0173 GBC 22s 009G7055 GBC 12s 009G7052 SGP 12 N 014L0173 GBC 28s 009G7056 GBC 12s 009G7052 SGP 19 N 014L0175 GBC 28s 009G7056 GBC 18s 009G7054 SGP 19 N 014L0175 GBC 28s 009G7056 GBC 18s 009G7054 ACB- 2UB463W 118U3718 ACB- 2UA418W 118U FRCC.PK.024.A7.20

17 Varaosat ja tarvikkeet, LBP Varaosat Yksikkö Varaaja (l) Puhaltimen kondensaattori (μf) Puhaltimen moottori (W) (ei sis. kondensaattoria) Puhaltimen lapa (mm) Puhaltimen säleikkö Lauhdutin OP-LPHM018 1,3 118U3474 1,8 118U U U3480 H1 118U U3492 Optyma Plus TM -säädin R404A/R507 OP-LPHM026 OP-LPHM048 OP-LPHM074 3,4 118U3475 3,5 118U U3823 * U3481 H2 118U U3493 OP-LPHM U3465 OP-LPHM096 OP-LPHM136 OP-LPHM215 OP-LPHM271 6,2 118U U sisältyy 130 Täydellinen puhallinkokoonpano** 118U3829 (500 mm) H3 118U U U3717 *Puhaltimen moottori on vaihdettava vanhaan versioon 118U3478 (75 W) yksiköissä, joiden sarjanumerot päättyvät xxxxxxcg5212 ja jotka on valmistettu ennen joulukuuta 2012 **H3- ja H4-mallit, joiden puhallinosat on valmistettu ennen viikkoa 26 vuonna 2014 ovat seuraavat: Puhaltimen kondensaattori - 118U3298 (6 μf) Puhaltimen moottori - 118U3479 (130 W) Puhaltimen lapa - 118U3833 (f24 ) Varaosat Yksikkö Kampikammion lämmitin Lämpötila-anturi (imulämp. ja ympäristön lämp.) Painepuolen lämpötila-anturi Kuumakaasun lämpötila-anturi Imupuolen painelähetin OP-LPHM018 Panta 50 W 120Z0057 OP-LPHM026 OP-LPHM048 OP-LPHM074 OP-LPHM068 OP-LPHM096 PTC 35 W 120Z0459 AKS11 084N0003 AKS21A 084N2007 AKS 32R 0 32 bar 118U3722 AKS 32R bar 118U3721 OP-LPHM136 OP-LPHM215 Panta 70 W 120Z5040 OP-LPHM271 Adap-Kool -tarvikkeet Erillinen näyttö ja asetus EKA164B 084B8575 EKA-näyttöjen kaapeli, 6 m EKA-lisävaruste 084B7299 EKA-näytön asennussarja EKA-lisävaruste 084B8584 MODBUS-tiedonsiirtomoduuli EKA178B 084B8571 LON-Bus-tiedonsiirtomoduuli EKA B8579 Ohjelmointiavain EKA183A 084B8582 FRCC.PK.024.A

18 Varaosat ja tarvikkeet, MBP Sähkötiedot 230 V / 1 vaihe / 50 Hz Yksikkö Kytkentäkaavio Kompressorin LRA (A) 230 V / 1 vaihe Kompressorin MCC (A) 230 V / 1 vaihe Jatk. ottoteho enint. (kw) OP-MPHM ,6 0,60 OP-MPHM010 18,4 4,8 0,78 WD1 OP-MPHM012 23,4 5,7 0,93 OP-MPHM015 23,5 6,2 1,17 OP-MPHM018 23,6 6,1 1,28 OP-MPHM024 33,5 10,2 1,75 OP-MPHM026 WD3 38,5 12,7 1,96 OP-MPHM ,2 2,70 OP-MPGM ,9 1,50 OP-MPUM ,53 OP-MPUM ,38 OP-MPUM057 WD ,42 OP-MPUM ,89 OP-MPUM ,77 LRA (lukitun roottorin virta, Locked Rotor Amps) Sähkötiedot 400 V / 3 vaihetta / 50 Hz Yksikkö Kytkentäkaavio Kompressorin LRA (A) 400 V / 3 vaihetta MCC (suurin jatkuva virta, Maximum Continuous Current) Kompressorin MCC (A) 400 V / 3 vaihetta Jatk. ottoteho enint. (kw) OP-MPHM ,05 WD2 OP-MPHM ,8 2,66 OP-MPUM ,73 OP-MPUM ,5 3,33 OP-MPUM ,14 WD5 OP-MPUM ,88 OP-MPUM ,78 OP-MPUM ,55 OP-MPUM ,39 WD6 OP-MPUM ,41 LRA (lukitun roottorin virta, Locked Rotor Amps) Varaosat MCC (suurin jatkuva virta, Maximum Continuous Current) Puhaltimen MCC (A) 230 V / 1 vaihe Puhaltimen teho (W) 0,32 1 x 25 0,47 1 x 68 0,97 1 x 130 Puhaltimen MCC (A) 230 V / 1 vaihe Puhaltimen teho (W) 0,47 1 x 68 0,97 1 x x 0,97 2 x 130 Yksikkö Suodatinkuivain Nestelasi Imuventtiili Nesteventtiili Korkeapainekytkin Matalapainekytkin 023Z Z5039 SGP 6s N 014L0181 GBC10s 009G7051 GBC6s 009G Z Z5039 SGP 6s N 014L0181 GBC10s 009G7051 GBC6s 009G Z Z5005 SGP 10s N 014L0182 GBC10s 009G7051 GBC10s 009G Z Z5005 SGP 10s N 014L0182 GBC10s 009G7051 GBC10s 009G Z Z5005 SGP 10s N 014L0182 GBC10s 009G7051 GBC10s 009G Z Z5005 SGP 10 N 014L0172 GBC12s 009G7052 GBC10s 009G Z Z5005 SGP 10 N 014L0172 GBC12s 009G7052 GBC10s 009G Z Z5005 SGP 10 N 014L0172 GBC12s 009G7052 GBC10s 009G Z Z5005 SGP 10 N 014L0172 GBC12s 009G7052 GBC10s 009G Z Z5041 SGP 12 N 014L0173 GBC18s 009G7054 GBC12s 009G Z Z5041 SGP 12 N 014L0173 GBC18s 009G7054 GBC12s 009G Z Z5041 SGP 12 N 014L0173 GBC 18s 009G7054 GBC 12s 009G Z Z5010 SGP 16 N 014L0174 GBC22s 009G7055 GBC16s 009G7053 DCL Z Z5010 SGP 16 N 014L0174 GBC22s 009G7055 GBC16s 009G7053 OP-MPUM108 DML165 DCL Z Z5010 SGP 16 N 014L0174 GBC22s 009G7055 GBC16s 009G7053 OP-MPUM125 DML166 DCL Z Z5011 SGP 19 N 014L0175 GBC 28s 009G7056 GBC 18s 009G7054 OP-MPUM162 DML166 DCL Z Z5011 SGP 19 N 014L0175 GBC 28s 009G7056 GBC 18s 009G7054 OP-MPHM007 DML082 DCL082 OP-MPHM010 DML082 DCL082 OP-MPHM012 DML083 DCL083 OP-MPHM015 DML083 DCL083 OP-MPHM018 DML083 DCL083 OP-MPHM024 DML083 DCL083 OP-MPHM026 DML083 DCL083 OP-MPHM034 DML083 DCL083 OP-MPGM033 DML083 DCL083 OP-MPUM034 DML084 DCL084 OP-MPUM046 DML084 DCL084 OP-MPUM057 DML084 DCL084 OP-MPUM068 DML165 DCL165 OP-MPUM080 DML165 ACB- 2UB463W 118U3718 ACB- 2UA418W 118U FRCC.PK.024.A7.20

19 Varaosat ja tarvikkeet, MBP Varaosat Yksikkö OP-MPHM007 OP-MPHM010 OP-MPHM012 OP-MPHM015 OP-MPHM018 OP-MPHM024 OP-MPHM026 OP-MPHM034 OP-MPGM033 OP-MPUM034 OP-MPUM046 OP-MPUM057 OP-MPUM068 OP-MPUM080 OP-MPUM108 OP-MPUM125 OP-MPUM162 Varaaja (l) Puhaltimen kondensaattori (μf) Puhaltimen moottori (W) (ei sis. kondensaattoria) Puhaltimen lapa (mm) Puhaltimen säleikkö Lauhdutin 1,3 118U3474 1,8 118U U U3480 H1 118U U3492 3,4 118U3475 3,5 118U U3823 * U3481 H2 118U U3493 6,2 118U sisältyy 130 Täydellinen puhallinkokoonpano** 118U3829 (500 mm) H3 118U U U U3717 *Puhaltimen moottori on vaihdettava vanhaan versioon 118U3478 (75 W) yksiköissä, joiden sarjanumerot päättyvät xxxxxxcg5212 ja jotka on valmistettu ennen joulukuuta 2012 **H3- ja H4-mallit, joiden puhallinosat on valmistettu ennen viikkoa 26 vuonna 2014 ovat seuraavat: Puhaltimen kondensaattori - 118U3298 (6 μf) Puhaltimen moottori - 118U3479 (130 W) Puhaltimen siipi - 118U3833 (f24 ) Varaosat Yksikkö OP-MPHM007 OP-MPHM010 OP-MPHM012 OP-MPHM015 OP-MPHM018 OP-MPHM024 OP-MPHM026 OP-MPHM034 OP-MPGM033 OP-MPUM034 OP-MPUM046 OP-MPUM057 OP-MPUM068 OP-MPUM080 OP-MPUM108 OP-MPUM125 OP-MPUM162 Kampikammion lämmitin Panta 50 W Panta 70 W Adap-Kool -tarvikkeet 120Z Z5040 Lämpötila-anturi (imulämp. ja ympäristön lämp.) Kuumakaasun lämpötila-anturi AKS11 084N0003 AKS21A 084N2007 Kuumakaasun lämpötila-anturi AKS 32R 0 32 bar 118U3722 Optyma PlusTM -säädin 118U3465 Imupuolen painelähetin AKS 32R bar Erillinen näyttö ja asetus EKA164B 084B8575 EKA-näyttöjen kaapeli, 6 m EKA-lisävaruste 084B7299 EKA-näytön asennussarja EKA-lisävaruste 084B8584 MODBUS-tiedonsiirtomoduuli EKA178B 084B8571 LON-Bus-tiedonsiirtomoduuli EKA B8579 Ohjelmointiavain EKA183A 084B U3721 R407F R407A R134a R404A/R507 FRCC.PK.024.A

20 Nimeämisjärjestelmä Optyma Plus TM -sarjan nimeämisjärjestelmä (Muiden versioiden tiedot saat ottamalla yhteyttä paikalliseen jälleenmyyjään.) OP-MPHM 018 SC P00 G Sovellus 2 Tuotesarja 3 Kylmäaine 4 Lauhdutinvaihtoehto 5 Iskutilavuus 6 Kompressorialusta L = LBP M = MBP P = Optyma Plus H = R404A/R507 G = R134a U = R404A, R134a, R507,R22,R407A/F M = vakiona mikrokanavalämmönvaihdin 026 = 26 cm = 171 cm 3 AJ = CAJ, TAJ (mäntäkompressori) FH = FH, TFH (mäntäkompressori) NF = NF (mäntäkompressori) NT = NTZ (mäntäkompressori) SC = SC (mäntäkompressori) ML = MLZ (scroll) LL = LLZ (scroll) 7Versio P00 8 Jännitekoodi G = Kompressori 230 V / 1 vaihe / 50 Hz, puhallin 230 V / 1 vaihe / 50 Hz E = Kompressori 400 V / 3 vaihetta / 50 Hz, puhallin 230 V / 1 vaihe / 50 Hz 20 FRCC.PK.024.A7.20

21 Optyma Plus TM -koneikon valitseminen Valitse tarpeisiisi sopiva Danfoss Optyma Plus TM -koneikko Liha +1 C - 18 h Teho* (W) CR ** [m 3 ] Kala +1 C - 18 h Teho* (W) CR ** [m 3 ] Laboratorio +12 C - 18 h Teho* (W) CR ** [m 3 ] Hedelmät ja kasvikset +8 C - 18 h Teho* (W) CR ** [m 3 ] Hedelmät ja kasvikset 0 C - 18 h Teho* (W) CR ** [m 3 ] Voi, kananmunat ja juusto +5 C - 18 h MPHM MPHM MPHM MPHM MPHM MPHM MPHM MPHM MPUM MPUM MPUM MPUM MPUM MPUM MPUM MPUM Teho* (W) CR ** [m 3 ] Pakastehuone -18 C - 16 h LPHM LPHM LPHM LPHM LPHM LPHM LPHM LPHM LPHM Tiedot perustuvat +32 C:n ympäristölämpötilaan. Kysy Danfossilta lisätietoja erilaisista käyttöolosuhteista. Käyttökohde kylmähuoneen lämpötila päivittäinen käyttöaika * Jäähdytysteho, kun ympäristön lämpötila on 32 C. ** Kylmähuoneen tilavuus Teho* (W) CR ** [m 3 ] R407F R407A R134a R404A/R507 FRCC.PK.024.A

22 Mitat Kotelo 1 KONEIKON LEVEYS PINOASENNUS KONEIKON LEVEYS PINOASENNUS KONEIKON SYVYYS PINOASENNUS KONEIKON SYVYYS PINOASENNUS NÄKYMÄ YLHÄÄLTÄ SÄÄDINNÄYTTÖ ISO-NÄKYMÄ KYTKIMEN KORKEUS KAAPELIN TULOLIITÄNNÄT KONEIKON KORKEUS SÄLEIKÖN KORKEUS ILMA ULOS ILMA SISÄÄN TYYP. ASENNUS C/C NÄKYMÄ VASEMMALTA ASENNUS C/C NÄKYMÄ EDESTÄ ø 12 ASENNUSREIKÄ NÄKÖLASI NÄKYMÄ OIKEALTA IMULIITÄNTÄ NESTELIITÄNTÄ NÄKYMÄ TAKAA Kotelo 2 NÄKYMÄ YLHÄÄLTÄ SÄÄDINNÄYTTÖ ISO-NÄKYMÄ KYTKIMEN KORKEUS KAAPELIN TULOLIITÄNNÄT KONEIKON KORKEUS ILMA ULOS SÄLEIKÖN KORKEUS ILMA SISÄÄN TYYP. NÄKÖLASI IMULIITÄNTÄ NESTELIITÄNTÄ ASENNUS C/C NÄKYMÄ VASEMMALTA ø 12 ASENNUSREIKÄ ASENNUS C/C NÄKYMÄ EDESTÄ NÄKYMÄ OIKEALTA NÄKYMÄ TAKAA 22 FRCC.PK.024.A7.20

23 Mitat Kotelo 3 ASENNUS C/C Kotelo 4 KONEIKON SYVYYS NÄKYMÄ VASEMMALTA 479 ASENNUS C/C NÄKYMÄ VASEMMALTA 600 KONEIKON SYVYYS KONEIKON KORKEUS PINOASENNUS KONEIKON KORKEUS ø 12 ASENNUSREIKÄ 80 ø 12 ASENNUSREIKÄ KONEIKON LEVEYS PINOASENNUS NÄKYMÄ YLHÄÄLTÄ ASENNUS C/C NÄKYMÄ EDESTÄ KONEIKON LEVEYS NÄKYMÄ YLHÄÄLTÄ ASENNUS C/C 35 KYTKIMEN KORKEUS NÄKYMÄ EDESTÄ SÄÄDINNÄYTTÖ KYTKIMEN KORKEUS SÄLEIKÖN KORKEUS NÄKÖLASI NESTELASI ILMA ULOS ILMA SISÄÄN TYYP. NÄKYMÄ OIKEALTA SÄÄDINNÄYTTÖ 50 TYYP. NÄKYMÄ OIKEALTA ISO-NÄKYMÄ ISO-NÄKYMÄ ISO-NÄKYMÄ IMULIITÄNTÄ NESTELIITÄNTÄ KAAPELIN TULOLIITÄNNÄT IMULIITÄNTÄ NESTELIITÄNTÄ NÄKYMÄ TAKAA MCHX NÄKYMÄ TAKAA R407F R407A R134a R404A/R507 FRCC.PK.024.A

24 Kytkentäkaaviot Koodi G: OP-LPHM018 ja OP-MPHM S1 T> B1 P U R1 R2 R3 R4 B2 P U K2 F1 K1 C1 A1 + s DI1 DI2 AO1 S1 S2 S3 S4 S5 S6 EKA-näyttö RS485 A+ B- Q1 I > I > I > M1 M 1~ Optyma Plus -säädin L1 N Tulo L N PE Puhallin PE L Hälytys Komp. Kampik. läm. Puhallin Ylim. COM NC NO out DI3 B3 P> M M2 1~ C3 K2 R5 B4 P< WD1 Koodi E: OP-MPHM S1 T> B1 P U R1 R2 R3 R4 B2 P U F1 K2 F2 F3 A1 + s DI1 DI2 AO1 S1 S2 S3 S4 S5 S6 EKA-näyttö RS485 A+ B- Q1 I > I >I > M1 M 3~ Optyma Plus -säädin X1 N Tulo L N PE Puhallin PE L out Kampik. Hälytys Komp. läm. Puhallin Ylim. DI3 L1 L2 L3 N COM NC NO B3 P> B4 P< M M2 1~ C3 K2 R5 WD2 A1: Optyma Plus -säädin F1: Sulake (ohjauspiiri) R1: Ympäristön lämpötila- anturi Virransyöttö: Virransyöttö A2: Puhaltimen pyörimisnopeuden säädin F2, F3: Ylikuormitussuoja R2: Poistopuolen lämpötila- anturi Puhallin: Puhallin B1: Lauhtumispaineen painelähetin K2: Kontaktori R3: Imupuolen lämpötila- anturi Hälytys: Hälytys B2: Imupaineen painelähetin K3, K4: Lisärele R4: Ylimääräinen lämpötila- anturi (lisävaruste) Komp.: Kompressori B3: Korkeapainekytkin M1: Kompressori R5: Kampikammion lämmitin Kampik. läm. Kampikammion lämmitin B4: Matalapainekytkin M2: Puhaltimen moottori 1 S1: Huonetermostaatti (lisävaruste) Ylim.: Ylimääräinen C3: Käyntikondensaattori (puhallin 1) M3: Puhaltimen moottori 2 S2: Oven rajoituskytkin C4: Käyntikondensaattori (puhallin 2) Q1: Pääkatkaisin X1: Liitin 24 FRCC.PK.024.A7.20

25 Kytkentäkaaviot Koodi G: OP-LPHM ja OP-MPHM ja OP-MPGM033 Q1 L1 I > I > I > N F1 A1: Optyma Plus Controller K1 M1 K2 F2 M 1~ Koodi G: OP-MPUM Q1 L1 I > I > I > N Kotelo 2 M M2 1~ C3 F1 K2 A1: Optyma Plus Controller B1: Condensing Pressu re Transducer B2: Suction Pressure Tranducer B3: High Pressure Switch B4: L ow Pr essu r e Swi tc h M1 Kotelo 3 C3 M 1~ 1~ M M2 C1 OP-... AJP00G C2 C2 A1 S1 T> M M2 1~ C3 B1 P U + s DI1 DI2 AO1 S1 S2 S3 S4 S5 Tulo 230Vac L Optyma Plus -säädin N PE Puhallin 230Vac PE C2: Run Capacitor (Compressor) A1 S1 T> L out Kampik. Hälytys Komp. läm. Puhallin COM NC NO R1 K2 K2: Contactor COM NC NO R2 R5 R3 R4 + s DI1 DI2 AO1 S1 S2 S3 S4 S5 Tulo L Optyma Plus -säädin N PE C2: Run Capacitor (Compressor) C3: Run Capacitor (Fan) F1: Fuse (Control Circuit) K2: Contacto r Puhallin PE L out B1 P U R1 R2 R3 R2: R4 Kampik. Hälytys Komp. läm. Puhallin K2 R5 Ylim. B2 P U S6 EKA-näyttö B3 B4 P> P< RS485 DI3 A+ B- WD3 Discharge T emp.sensor (optional) Ylim. B2 P U S6 EKA-näyttö B3 B4 P> P< RS485 DI3 A+ B- WD4 M1: Compressor R3: Suction Temp.Sensor M2: Fan Motor R4: Auxiliary T emp.sensor (optional) Q1: Main Switch R5: Crankcase Heater R1: Ambient Tem p.sensor S1: Room Thermo stat (optional) R2: Di sc ha r ge T emp. Se nso r (opt i ona l ) A1: Optyma Plus -säädin C2: Käyntikondensaattori (kompressori) K3, K4: Lisärele R3: Imukaasun lämpötila- anturi B1: Lauhtumispaineen painelähetin C3: Käyntikondensaattori (puhallin) M1: Kompressori R4: Ylimääräinen lämpötila- anturi (lisävaruste) B2: Painelähetin matalapaine F1: Sulake (säätöpiiri) M2: Puhaltimen moottori R5: Kampikammion lämmitin B3: Korkeapainekytkin F2, F3: Ylikuormitussuoja Q1: Pääkytkin S1: Huonetermostaatti (valinnainen) B4: Matalapainekytkin K1: Käynnistysrele R1: Ympäristön lämpötila- anturi X1: Liitäntä C1: Käynnistyskondensaattori (kompressori) K2: Kontaktori R2: Kuumakaasun lämpötila- anturi Virransyöttö: Virransyöttö Puhallin: Puhallin Hälytys: Hälytys Komp.: Kompressori Kampik. läm.: Kampikammion lämmitin Ylim.: Ylimääräinen R407F R407A R134a R404A/R507 FRCC.PK.024.A

26 Kytkentäkaaviot Koodi E: OP-LPHM ja OP-MPUM S1 T> B1 P U R1 R2 R3 R4 B2 P U F1 K2 M1 M 3~ A1 + s DI1 DI2 AO1 S1 S2 S3 S4 S5 S6 EKA-näyttö RS485 A+ B- Q1 I > I >I > Optyma Plus -säädin X1 N Tulo L N PE Puhallin PE L out Kampik. Hälytys Komp. läm. Puhallin Ylim. DI3 L1 L2 L3 N COM NC NO B3 P> Kotelo 2 Kotelo 3 B4 P< M M2 1~ C3 C3 1~ M M2 K2 R5 WD5 A1: Optyma Plus Controller C3: Run Capacitor Fan M2: Fan Motor R4: Auxiliary T emp.sensor (optional) Koodi E: OP-LPHM ja OP-MPUM I > I > I > Q1 F1 K2 M1 A2 M 3~ L 0-10V K3 K4 A1 T> S1 B1 P U R1 R2 R3 + s DI1 DI2 AO1 S1 S2 S3 S4 S5 0-10V Optyma Plus -säädin R4 B2 P U S6 EKA-näyttö RS485 A+ B- N U S2 Tulo L N PE Puhallin PE L out Kampik. Hälytys Komp. läm. Puhallin Ylim. DI3 K3 K4 COM NC NO B3 P> X1 N B4 P< L1 L2 L2 N C3 K3 K4 K2 1~ 1~ M M M2 M3 C4 R5 WD6 A1: Optyma Plus -säädin F1: Sulake (säätöpiiri) R1: Ympäristön lämpötila- anturi Virransyöttö: Virransyöttö A2: Puhaltimen pyörimisnopeuden säädin F2, F3: Ylikuormitussuoja R2: Kuumakaasun lämpötila- anturi Puhallin: Puhallin B1: Lauhtumispaineen painelähetin K2: Kontaktori R3: Imukaasun lämpötila- anturi Hälytys: Hälytys B2: Painelähetin matalapaine K3, K4: Lisärele R4: Ylimääräinen lämpötila- anturi (lisävaruste) Komp.: Kompressori B3: Korkeapainekytkin M1: Kompressori R5: Kampikammion lämmitin Kampik. läm. Kampikammion lämmitin B4: Matalapainekytkin M2: Puhaltimen moottori 1 S1: Huonetermostaatti (lisävaruste) Ylim.: Ylimääräinen C3: Käyntikondensaattori (puhallin 1) M3: Puhaltimen moottori 2 S2: Oven rajoituskytkin C4: Käyntikondensaattori (puhallin 2) Q1: Pääkytkin X1: Liitin 26 FRCC.PK.024.A7.20

27

28 Danfoss Commercial Compressors Danfoss Commercial Compressors on jäähdytys- ja LVI-sovelluksiin tarkoitettujen kompressorien ja koneikkojen maailmanlaajuinen valmistaja. Laadukkaiden ja innovatiivisten tuotteiden laajan valikoiman ansiosta voimme auttaa yritystäsi löytämään parhaan mahdollisen energiatehokkaan ratkaisun, joka kunnioittaa ympäristöä ja vähentää järjestelmän elinkaaren kokonaiskustannuksia. 40 vuoden kokemuksemme hermeettisten kompressorien kehittämisestä on nostanut meidät alamme maailmanlaajuisten johtajien joukkoon ja tehnyt meistä kierrossäädettävien sovellusten asiantuntijan. Tällä hetkellä meillä on suunnittelu- ja tuotantolaitoksia kolmessa maanosassa. Danfoss Turbocor -kompressorit Danfossin kierrossäädettävät scroll-kompressorit Danfossin scroll-kompressorit Danfoss Optyma -koneikot Danfossin Maneurop-mäntäkompressorit Secopin Danfossille valmistamat kompressorit Tuotteitamme käytetään mm. kattoyksiköissä, vedenjäähdytyskoneistoissa, asuntojen ilmanvaihtolaitteissa, lämpöpumpuissa, kylmätiloissa, supermarketeissa, maitosäiliöiden jäähdytyksessä ja teollisuuden jäähdytysprosesseissa. Oy Danfoss Ab, Kylmätuotteet, Niittytaival 13, ESPOO Puh FRCC.PK.024.A Copyright Danfoss Commercial Compressors
