ROCKFON SYSTEM MONO ACOUSTIC

Transkriptio

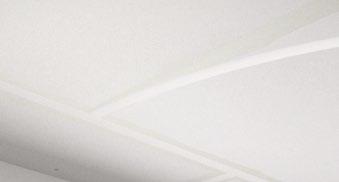

1 Järjestelmän kuvaus ROCKFON SYSTEM MONO ACOUSTIC T äysin saumaton, ilmaisuvoimainen akustinen järjestelmä. T yylikäs pinta heijastaa valoa tasaisesti, joten keinovalon tarve vähenee. O ikea valinta suoraan tai kaarevaan asennukseen, välipohjaan kiinnitettäväksi tai ripustettavaksi.

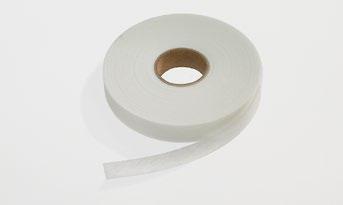

2 SISÄLLYS Johdanto Järjestelmän esittely... 3 Tekniset tiedot... 4 Olosuhdevaatimukset asennuksen aikana.. 4 Akustiset osat Chicago Metallic Monolithic Grid... 5 ROCKFON Mono Acoustic -alakattolevyt... 6 ROCKFON Mono Acoustic Direct... 6 ROCKFON Mono Acoustic Flecto... 6 ROCKFON Mono Acoustic -välikannake... 6 ROCKFON Mono Acoustic -kiinnitysaluslevyt ja -ruuvit ROCKFON Mono Acoustic -teippi ROCKFON Mono Acoustic -täyttöaine... 7 ROCKFON Mono Acoustic Ready-Mix Render 7 ROCKFON Mono Acoustic Elegant Render... 7 ROCKFON System Mono Acoustic -tarkastusluukut... 8 Järjestelmän asennus Listajärjestelmän asentaminen... 9 Chicago Metallic Monolithic (1200 x 900).. 10 Alakattolevyjen asentaminen (1800 x 1200), (900 x 1200) Teippi ja täyteaine Liitosten tarkistus Hiominen Viimeisteleminen ja asennuspaikan suojaaminen Ready-Mix Render Elegant Render Huolto Korjaus JOHDANTO ROCKFON System Mono Acoustic -järjestelmän kuvaus opastaa eri asennusvaiheiden aikana. Asennus on jaettu osiin prosessin selkeyttämiseksi. Järjestelmän yleiskatsauksessa on hyödyllisiä yleisiä tietoja ROCKFON System Mono Acoustic -järjestelmästä, kuten tärkeitä teknisiä tietoja, järjestelmän komponenttien esittely, suosituksia ja vastauksia usein esitettyihin kysymyksiin. Järjestelmän kuvauksen pääosa on jaettu neljään osaan: listajärjestelmän asentaminen, alakattolevyjen asentaminen, täytemassan levittäminen ja rappaaminen. Rappaamisesta kertovassa osassa kuvataan Ready-Mix Render- ja Elegant Render -massan levittäminen. Sijainti järjestelmän kuvauksessa näkyy sivun oikeassa yläkulmassa. Elegant Render Listajärjestelmä Alakattolevy Filler Concept Ready-Mix Render 2

3 JÄRJESTELMÄN ESITTELY KUVAUS ROCKFON Mono Acoustic on esteettisesti miellyttävä saumaton alakatto, joka absorboi ääntä tehokkaasti (jopa α w = 1,00, luokka A). ROCKFON Mono Acoustic -alakattolevyjä on saatavana kolmena vaihtoehtona erilaisiin käyttökohteisiin: ROCKFON Mono Acoustic ROCKFON Mono Acoustic Direct ROCKFON Mono Acoustic Flecto ROCKFON Mono Acoustic on tarkoitettu asennettavaksi listajärjestelmään (ripustus). ROCKFON Mono Acoustic Direct on tarkoitettu asennettavaksi vain nykyisen alakaton alle tai välipohjaa vasten. ROCKFON Mono Acoustic Flecto on kehitetty asennettavaksi holvina. Asennuksen jälkeen kaikki komponentit muodostavat saumattoman alakaton, jota ei tarvitse maalata eikä varustaa millään muilla rakenteilla. Kiinnitysruuveja lukuun ottamatta kaikki tuotteet on tarkoitettu erityisesti ROCKFON System Mono Acoustic -alakattoja varten. Asentajien on käytettävä vain tässä julkaisussa kuvattuja osia. Asennuksen on täytettävä ROCKFON System Mono Acoustic -järjestelmän kuvauksessa esitetyt vaatimukset. Jotta ROCKFON Mono Acoustic -järjestelmän palosuojaus- ja akustiset ominaisuudet säilyvät, vain valtuutettu ROCKFON Mono Acoustic -asentaja saa asentaa sen. ASENNUSJÄRJESTYS 1. Chicago Metallic Monolithic -listajärjestelmän asentaminen 2. ROCKFON Mono Acoustic -alakattolevyjen asentaminen 3. Liitosten tiivistäminen ROCKFON Mono Acoustic -teipillä, jauhemaisella ROCKFON Mono Acoustic -täyttöaineella ja ROCKFON Mono Acoustic -täyttöaineella, jolloin pinta on hiottava. 4. Huonetilan suojaaminen: seinät, lattiat ja kalusteet 5. ROCKFON Mono Acoustic Ready-Mix Rendertai ROCKFON Mono Acoustic Elegant Render -massan ruiskuttaminen SUOSITUKSET Jos lämpötila tai kosteus asennuspaikalla ei vastaa vaatimuksia, on suositeltavaa käyttää puhallinta, lämmitintä tai ilmankuivainta. Kuivumisaikaa voidaan lyhentää merkittävästi näiden laitteiden avulla. VÄLTÄ Ei ole suositeltavaa käyttää liian tehokasta kuumailmapuhallinta. Sen tuottama liiallinen kuumuus voi kuivattaa liian nopeasti, jolloin aiheutuu halkeilua. Tällaista laitetta saa käyttää vain turvallisen etäisyyden päässä ROCKFON Mono Acoustic -alakatosta, koska tavoitteena on lämmittää ilmaa eikä suoranaisesti alakattoa. 3

4 TEKNISET TIEDOT RIPUSTUSKORKEUS MODUULIN KOKO MODUULIN PAKSUUS VÄHIMMÄISRIPUSTUSKORKEUS 900 x x mm 40 mm suorassa asennuksessa 90 mm, jos huonekorkeutta madalletaan 50 mm JÄRJESTELMÄN PAINO/M 2 ALAKATTOLEVY SUORA ASENNUS ASENNUS LISTAJÄRJESTELMÄÄN (HUONEKORKEUDEN MADALLUS 200 MM) 6,0 kg 7,5 kg 8,5 kg JÄRJESTELMÄN KANTAVUUS SUURIN TASAISESTI JAKAUTUVAN KUORMAN KANTAVUUS SUURIN PISTEMÄISEN KUORMAN KANTAVUUS 2,0 kg/m 2 1,5 kg Jos järjestelmä asennetaan kantamaan kuormaa, on suositeltavaa kiinnittää alakattolevyt keskeltä kahdella ruuvilla yhden sijasta (pistemäinen kuorma < 1,5 kg) tai kahdella ruuvilla ja profiilivahvikkeella (pistemäinen kuorma > 1,5 kg tai tasaisesti jaettu kuorma > 2 kg/m2). OLOSUHDEVAATIMUKSET ASENNUKSEN AIKANA Lämpötila ja ilmankosteus Tuotteiden kuivumisaika määräytyy asennuspaikalla vallitsevien olosuhteiden mukaan. Lämpötilan tulee olla 5 40 C ja suhteellisen ilmankosteuden %, enintään 80 %. Tässä julkaisussa ilmoitetaan tuotteiden ohjeelliset kuivumisajat erilaisissa olosuhteissa. Kunnollinen ilmankierto ja ilmankuivaimen tai lämmityspuhaltimen käyttö nopeuttaa kuivumista. Käsitteleminen Työympäristön optimoimiseksi suosittelemme, että asentaja ottaa aina huomioon yleiset työkäytännöt ja noudattaa tuotepakkauksessa annettuja asennusohjeita Likaantumisen ja sormenjälkien välttämiseksi on suositeltavaa käyttää puhtaita nitriili- tai PU-pintaisia käsineitä, kun ROCKFON Mono Acoustic -alakattolevyjä asennetaan. Suunnittelu ROCKFON Mono Acoustic -alakatto on valmis sellaisenaan. ROCKFON Mono Acoustic Ready- Mix Render- tai ROCKFON Mono Acoustic Elegant Render -massan ruiskuttamisen jälkeen alakattoa ei saa maalata eikä käsitellä muulla tavalla. Kun alakattoa asennetaan, on vältettävä pölyn muodostumista. Monoliittista alakattoa ei voi irrottaa, joten luukut on asennettava huolellisesti, jos niiden kautta on päästävä käsiksi talotekniikkaan. Suora valaistus On suositeltavaa välttää valaisemasta ripustettuja alakattoja suoraan tai sivulta. Liitokset voivat näkyä voimakkaassa kohdevalaistuksessa. 4

5 AKUSTISET OSAT Suosittelemme Chicago Metallic Monolithic -listajärjestelmää. Chicago Metallic Monolithic -listajärjestelmä Tämä listajärjestelmä koostuu T-kirjaimen muotoisesta pääkannatuslistasta ja omegakirjaimen muotoisista 35 mm leveistä välilistoista. Pääkannatuslista on saatavana 225 mm:n aukkoetäisyyksillä. SUOSITUKSET Alakaton tahattoman kohoamisen välttämiseksi suosittelemme jäykkiä ripustimia. Huonetilaa ympäröivä reunaliitos parantaa alakaton vakautta ja jäykkyyttä. Tässä piirustuksessa on kuvattu yksi listajärjestelmän moduuli. On suositeltavaa kiinnittää omegakirjaimen muotoiset välilistat reunaliitokseen käyttämällä näitä kiinnikkeitä (AX087X500P). VÄLTÄ Valitun listajärjestelmän tyypistä riippumatta on kiellettyä käyttää vaijeritai pikakiinnikkeiden kaltaisia ripustimia, jotka eivät estä alakaton kohoamista ylös. 5

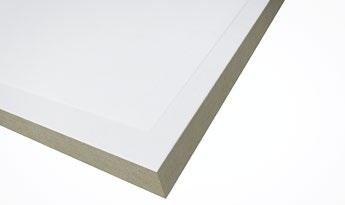

6 ALAKATTOLEVYT ROCKFON Mono Acoustic -alakattolevyt on valmistettu erittäin tiheästä kivivillasta. Niiden näkyvä puoli on päällystetty valkoisella fleecellä. Toisella puolella on erittäin suorituskykyinen kalvo. ROCKFON Mono Acoustic -alakattolevyjen kaikki neljä reunaa ovat viistoja, jotta ne liittyvät mahdollisimman sulavasti yhteen. VÄLIKANNAKE Välikannake mahdollistaa ROCKFON Mono Acoustic -alakattolevyjen asentamisen Chicago Metallic Monolithic -listajärjestelmään. Se voidaan työntää kiinni alakattolevyyn, koska siinä on neljä pientä hammasta. Tämä edellyttää, että asentaja pystyy ruuvaamaan levyn kiinni. KYSYMYS Onko saatavana useita värivaihtoehtoja? Kyllä, mutta ei rajattomasti. Kysy lisätietoja ROCKFON-asiakaspalvelusta. 1. Lähetä värin NCS- tai RAL-koodi. 2. Valmistamme ja lähetämme värinäytteet. (Aikaa kuluu noin 10 työpäivää.) 3. Kun ne on hyväksytty, ROCKFON valmistaa värisävyä vähintään 20 kg. ROCKFON Mono Acoustic Direct -alakattolevyt on valmistettu erittäin tiheästä kivivillasta. Myös niiden näkyvä puoli on päällystetty valkoisella fleecellä. Kääntöpuolella ei ole suorituskykyistä kalvoa, koska nämä alakattolevyt asennetaan suoraan välipohjaan. Näitä alakattolevyjä ei saa missään tapauksessa ripustaa! ROCKFON System Mono Acoustic -alakattolevyjen kaikki neljä reunaa ovat viistoja, jotta ne liittyvät mahdollisimman sulavasti yhteen. ROCKFON Mono Acoustic Flecto -alakattolevyt on valmistettu erittäin tiheästä kivivillasta. Niiden näkyvä puoli on päällystetty valkoisella fleecellä. Toisella puolella on erittäin suorituskykyinen kalvo. Näiden alakattolevyjen kaikki neljä reunaa ovat viistoja,jotta ne liittyvät mahdollisimman sulavasti yhteen. Kääntöpuolen urat mahdollistavat holvimaisen asennuksen. KIINNITYSALUSLEVYT JA -RUUVIT Kun aluslevyt ja vakioruuvit (55 mm) kiinnitetään 300 mm:n välein, alakattolevyt voidaan asentaa listajärjestelmään niiden reunoilta ja keskeltä. Kiinnitysaluslevyt laajentavat ruuvin pään kantopintaa. Ruuvien kannat voidaan upottaa alakattolevyihin niiden kulhomaisen muodon ansiosta. VÄLTÄ 55 mm pitkiä ruuveja lukuun ottamatta kaikki muut varusteet on tarkoitettu erityisesti takaamaan esteettisesti ja akustisesti täydelliset tulokset. On kiellettyä käyttää muita kuin tähän tarkoitukseen valmistettuja varusteita. HUOMIO Täyteaineen ja massan varastointilämpötilan tulee ylittää 0 C. Ne säilyvät käyttökelpoisina 18 kuukautta, jos ne säilytetään alkuperäisissä avaamattomissa pakkauksissaan. ROCKFON MONO ACOUSTIC TAPE 40 mm leveän teipin avulla varmistetaan vankat ROCKFON Mono Acoustic -alakattolevyjen väliset liitokset. Jokaisessa rullassa on 150 metriä teippiä. ROCKFON Mono Acoustic Flecto -alakattolevyjä on käsiteltävä varovasti. Niitä on vaikeampi käsitellä kuin tavallisia ROCKFON Mono Acoustic -alakattolevyjä, koska niiden kääntöpuolella on urat. 6

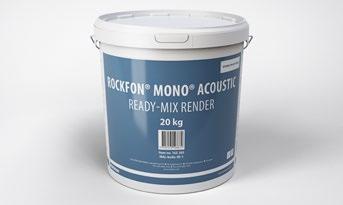

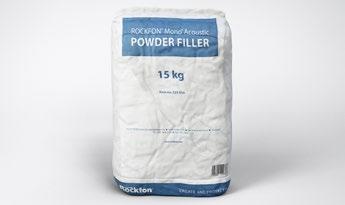

7 JAUHEMAINEN ROCKFON MONO ACOUSTIC -TÄYTTÖAINE Täydellisen teippaamisen ja vähäisen kutistumisen varmistamiseksi on suositeltavaa käyttää ensimmäisenä kerroksena jauhemaista täyttöainetta ja ROCKFON Mono Acoustic -teippiä. Jauhemaista täyttöainetta on saatavana 15 kilon säkeissä. ROCKFON MONO ACOUSTIC -TÄYTTÖAINE On suositeltavaa viimeistellä saunat ROCKFON Mono Acoustic -täyttöaineella. Se on käyttövalmista ja helposti hiottavaa. ROCKFON Mono Acoustic -täyttöainetta on saatavana 20 kilon pakkauksissa. ROCKFON MONO ACOUSTIC READY-MIX RENDER Ready-Mix Renderin levittämisessä tarvitaan erityistä tekniikkaa. Sen avulla alakattoon saadaan rakeinen pinta. ROCKFON Mono Acoustic Ready-Mix Render on saatavana 20 kilon pakkauksissa. ROCKFON MONO ACOUSTIC ELEGANT RENDER Kun tätä massaa ruiskutetaan käyttämällä erikoistekniikkaa, alakaton pinnasta tulee esteettisesti miellyttävä. ROCKFON Mono Acoustic Elegant Render on saatavana 15 kilon pakkauksissa. JÄRJESTELMÄN KOMPONENTIT JA BRUTTORIITTOISUUS/M² MODUULIN KOKO ROCKFON MONO ACOUSTIC -ALAKATTOLEVYT PYÖREÄ ALUSLEVY (250 KPL/RASIA) VÄLIKANNAKE (150 KPL/ RASIA) ROCKFON MONO ACOUSTIC -TEIPPI (R40/150M1) JAUHEMAINEN ROCKFON MONO ACOUSTIC -TÄYTTÖAINE (15 KG:N SÄKIT) ROCKFON MONO ACOUSTIC FILLER (20 KG:N PAKKAUKSET) ROCKFON MONO ACOUSTIC READY-MIX RENDER (20 KG:N PAKKAUKSET) ROCKFON MONO ACOUSTIC ELEGANT RENDER (15 KG:N PAKKAUKSET) 1800 X ,46 0,92 4,17 1,4 0,45 kg 0,30 kg 900 x ,93 0 6,48 1,9 0,63 kg 0,42 kg Valkoinen 1,2 1,4 kg Värillinen 1,3 1,5 kg Valkoinen 1,2 1,4 kg Värillinen 1,3 1,5 kg Valkoinen 0,8 1,0 kg Värillinen 1,0 1,2 kg Valkoinen 0,8 1,0 kg Värillinen 1,0 1,2 kg Tietyissä valaistusolosuhteissa ja tiettyjen värien kohdalla menekki voi olla suurempi. Jos käytetään värillistä massaa, on suositeltavaa esikäsitellä saumat pohjustusaineella. Pyydä paikallista tuoteasiantuntijaa suosittelemaan pohjustusainetta. 7

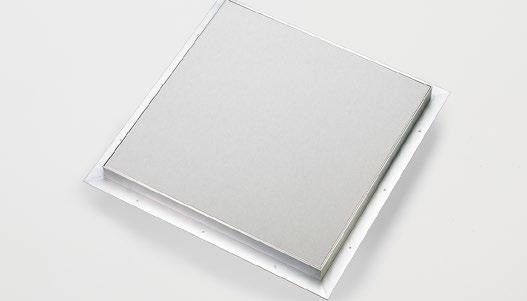

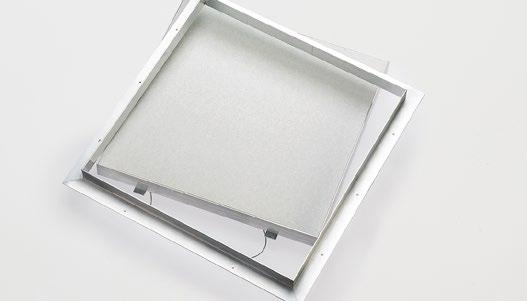

8 ROCKFON SYSTEM MONO ACOUSTIC -TARKASTUSLUUKUT Näiden tarkastusluukkujen kautta päästään käsiksi alakaton yläpuoliseen tilaan. Neliömäisiä tarkastusluukkuja on saatavan kahtena kokovaihtoehtona. Niissä on alumiinikehys, ja ne integroidaan ROCKFON Mono Acoustic -alakattolevyyn. Ne voidaan ruiskumaalata, jotta alakaton visuaalinen ilme säilyy yhtenäisenä. Lisäksi saatavana on valkoinen esipinnoitettu metalliluukku, joka voidaan ruiskumaalata tai asentaa sellaisenaan. Neliömäisten luukkujen mitat: 400 x 400 mm 600 x 600 mm Pyöreän luukun koko: Ø 700 mm Kysy lisätietoja ROCKFON Mono Acoustic -tarkastusluukuista paikalliselta tuoteasiantuntijalta. Tämä luukku vaatii 10 cm tilaa. Se avataan nostamalla luukkua 5 cm ja työntämällä sitä listajärjestelmän yläpuolella sivuun muutama senttimetri ja kääntämällä luukun toista päätä alaspäin. Tämä luukku ei vaadi ylimääräistä tilaa. Se avataan nostamalla 1 cm ja kääntämällä. ROCKFON MONO ACOUSTIC FLECTO ROCKFON Mono Acoustic Flecto -alakattolevyt voidaan asentaa kuperaan tai koveraan pintaan, jonka säde on enintään 1500 mm. ROCKFON Mono Acoustic Flecto -alakatto on asennettava kaarevaan yhtenäiseen rakenteeseen. Kuori tukee kiinnitysruuveja ja ROCKFON Mono Acoustic Flecto -alakattolevyjä. Ei ole suositteltavaa tukea rakenteita tai kuoria puulevyillä. 8

9 JÄRJESTELMÄN ASENNUS LISTAJÄRJESTELMÄ ALAKATTOLEVY FILLER CONCEPT ELEGANT RENDER / READY-MIX RENDER Tarvittavat työkalut Metrimitta Monitoimiveitsi Lyijykynä Laservesivaaka Asennusohje Asentajan tulee ottaa huomioon huonetilan mitat sekä integroitava tekniikka, kuten valaistus ja ilmastointi, ja toteutettava alakatto siten, että seiniä vasten ei tule kokonaisia alakattolevyjä. Valitusta listajärjestelmästä huolimatta reunaliitos on asennettava aina. Tämä komponentti tulee kiinnittää kaikkiin alakaton risteyskohtiin, kuten seiniin, tilanjakajiin ja pylväisiin. Huonetilaa ympäröivä reunaliitos parantaa alakaton vakautta ja jäykkyyttä. Porakone Sähkökäyttöinen ruuvinväännin Työvalaisin Rakennusteline Sakset Valitusta listajärjestelmästä huolimatta asentajan tulee aina ripustaa se käyttämällä jäykkiä ripustimia, kuten kierretankoja, kiinteitä kannakkeita tai metallisia kiinnittimiä tai kulmia, jotta kokonaisuudesta tulee vakaa ja jäykkä. On kiellettyä käyttää vaijeri- tai pikakiinnikkeiden kaltaisia ripustimia, jotka eivät saa aikaan vakautta ja jäykkyyttä. Kaikki alakattoon asennettavat ilmanvaihtoritilöiden, valaisimien ja luukkujen kaltaiset osat on tuettava. Asentajan on valittava tuen asentamiseen mahdollisimman hyvin soveltuva profiili: omega-kirjaimen muotoinen välilista,t35-pääkannatuslista tai C-kirjaimen muotoinen seinäkulma. HUOMIO ROCKFON Mono Acoustic -järjestelmän suurin taloteknisten laitteiden (esimerkiksi ilmastointi ja valaistus) kantokyky on kuvattu tämän asennusohjeen sivulla 4. SUOSITUKSET Kun listajärjestelmä asennetaan, on aina suositeltavaa käyttää rakennustelinettä ja valaisimia. Hyvän lopputuloksen varmistamiseksi on suositeltavaa käyttää laservesivaakaa. 9

10 CHICAGO METALLIC MONOLITHIC -JÄRJESTELMÄ, 1200 X 900 MM Alakattolevyjen mitat 1800 x 1200 mm ja 1200 x 900 mm. Reunaliitos Coulisse de rive Välilista Entretoise T 40 Ripustimet Suspente rigide Support Betoninen plafond välipohja SUOSITUKSET Kun listajärjestelmä asennetaan ja sen jälkeen on suositeltavaa tarkastaa sen tasaisuus ja vaakasuoruus x 900 mm -asennuksessa on suositeltavaa tarkastaa, että pääkannatuslistojen ja välilistojen väliset kulmat ovat suorat. Tämä voidaan tehdä helposti vertaamalla kahden lävistäjän mittoja. Porteur Pääkannatuslista T 40 HUOMIO T35-pääkannatuslistat, aukkojen etäisyys toisistaan 200 mm. Pääkannatuslistat tulee asentaa 1200 mm:n päähän keskustoista. Omega-kirjaimen muotoiset välilistat tulee asentaa 900 mm:n välein pääkannatuslistojen väleihin. Reunaliitokset täytyy kiinnittää 400 mm:n välein pystysuoriin pintoihin, kuten seiniin ja pylväisiin. Ripustimet tulee asentaa pääkannatuslistoihin 1200 mm:n välein. Suurin pinnan tasaisuuden toleranssi on 2 mm yhdellä metrillä ja 5 mm viidellä metrillä. Tämä toleranssi on voimassa kaikkiin suuntiin. Jos ROCKFON Mono Acoustic -alakatto on laaja, siihen tulee asentaa liikuntasauma. ROCKFON Mono Acoustic -alakaton liikuntasaumat tulee kohdistaa rakennuksen liikuntasaumoihin. G F A A ETÄISYYDET (MM) A Ripustinten etäisyys toisistaan 1200 B Pääkannatuslistojen etäisyys 1200 C Etäisyys ensimmäiseen pääkannatuslistaan 600 D Välilistojen etäisyys toisistaan 900 T D D D B C T F G Vähimmäisetäisyys ensimmäiseen välilistaan Vähimmäisetäisyys ensimmäiseen ripustimeen Reunaliitoksen kiinnityspisteiden välinen etäisyys

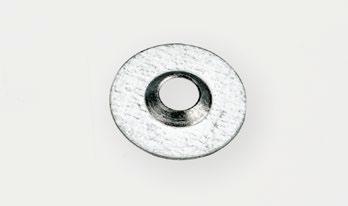

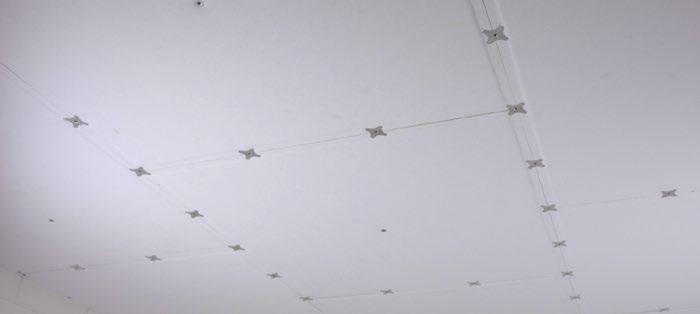

11 LISTAJÄRJESTELMÄ ALAKATTOLEVY FILLER CONCEPT ELEGANT RENDER / READY-MIX RENDER 1800 X 1200 MM:N / 900 X 1200 MM:N ALAKATTOLEVYJEN ASENTAMINEN Asennusohje ROCKFON Mono Acoustic -alakattolevyt kiinnitetään 55 mm pitkällä kipsilevyruuvilla ja aluslevyllä tai välikannakkeella. Alakattolevyjen kiinnittämisessä keskeltä tai reunoista tulee käyttää aluslevyjä. Pyöreiden aluslevyjen välinen etäisyys on 300 mm. Välikannakkeet kiinnitetään alakattolevyjen väleihin. Välikannakkeiden etäisyys toisistaan pääkannatuslistaa pitkin on 300 mm ja välilistaa pitkin 400 mm, kuten alla näkyvästä kuvasta käy ilmi. Jokaisen alakattolevyn keskikohdalle tulee asettaa vähintään yksi pyöreän aluslevyn avulla tehty liitos. Jos järjestelmä kantaa enintään sivulla 3 esitettyä kuormaa, on suositeltavaa asettaa kaksi pyöreää aluslevyä alakattolevyn keskelle (aluslevyjen etäisyyden toisistaan tulee olla 400 mm). Alakattolevyjen reunojen leikkaaminen ja kiinnittäminen Reunaleikkaukset saavat olla enintään 2 mm lyhyempiä kuin todellinen mitta, jotta taataan ihanteellinen reunan viimeistely. Alakattolevyt kiinnitetään pyöreillä aluslevyillä. Suurin niiden välinen etäisyys on kuvattu edellä. SUOSITUKSET ROCKFON suosittelee asentamaan alakattolevyt porrastaen. Alakattolevyt voidaan asentaa kohdistamalla ne. HUOMIO Kun alakattolevyt asennetaan ja sen custom x custom custom x 1200 jälkeen on suositeltavaa tarkastaa alakaton tasaisuus ja vaakasuoruus. Suurin toleranssi on 2 mm yhdellä metrillä ja 5 mm viidellä metrillä. Tämä toleranssi on voimassa kaikkiin suuntiin custom x Jos reuna leikataan liian pitkäksi, asentaja joutuu pakottamaan alakattolevyn paikalleen, jolloin fleecepinta voi vaurioitua. Vastaavasti jos reuna leikataan liian lyhyeksi, rako voi olla liian suuri akryylisen täyttöaineen käyttämistä varten. custom x x x Kun kiinnikkeet asennetaan, on suositeltavaa tarkastaa ne. Jos ne on ruuvattu liian syvälle, alakattolevyjen muoto muuttuu. Tällöin pinta ei välttämättä ole tasainen, täyttöainetta on käytettävä liikaa ja äänen absorptioominaisuudet heikkenevät. : Aluslevy : Mono-välikannake 11

12 custom x custom custom x 1200 custom x 1200 KYSYMYS 900 x Voidaanko ROCKFON Mono Acoustic -alakatto asentaa liimaamalla alakattolevyt betoniseen välipohjaan tai kipsilevyyn? custom x x x Kyllä, se on mahdollista. ROCKFON Mono Acoustic Direct -alakattolevyt voidaan liimata välipohjaan ROCKFON SwiftFix -liimalla. Pinnan on oltava puhdas, kuiva, yhdenmukainen ja täysin tasainen. Pinnan on kestettävä kuormitusta ROCKFON SwiftFix levitetään tasaisesti ROCKFON Mono Acoustic -alakattolevyjen yläpintaan. Sen tulee peittää noin 80 % levyn koko pinnasta. : Aluslevy : Mono-välikannake Saat lisätietoja ROCKFON Mono Acoustic Direct -alakattolevyjen liimaamisesta ottamalla yhteyden paikalliseen ROCKFONasiakaspalveluun. 12

13 LISTAJÄRJESTELMÄ ALAKATTOLEVY FILLER CONCEPT ELEGANT RENDER / READY-MIX RENDER TEIPPI JA TÄYTEAINE Tarvittavat työkalut Pehmeä tasoituslasta (150 mm) Sekoitin Pehmeä tasoituslasta (240 mm) Tuuletin Ilmankuivauslaite (valinnainen) Rakennusteline Valaisin Teipin kiinnittäminen ja ensimmäisen täyttöainekerroksen levittäminen 1. Levitä ohut kerros jauhemaista täyttöainetta liitoksiin ja kiinnikkeisiin 150 mm:n levyisellä lastalla. 2. Kun täyttöaine on märkää, kiinnitä teippi liitoksiin. SUOSITUKSET Viimeistelyvaiheessa on suositeltavaa käyttää aina rakennustelinettä ja valaisimia. Sopivalle korkeudelle säädetty rakennusteline ja kunnollinen valaistus helpottavat ja nopeuttavat liitosten asentamista. On suositeltavaa sekoittaa täyttöaineet ennen käyttöä. Näin varmistetaan yhdenmukaisuus ja tasoituslasta liukuu paremmin. Fillertäyttöaine on valmista käyttöön, mutta jauhemainen täyttöaine täytyy sekoittaa veteen: 1,6 litraa vettä per 3 kg jauhetta. 3. Levitä jauhemaista täyttöainetta ohennettuun reunaan. 5. Kun ensimmäinen kerros on kuiva, levitä täyttöainekerros 240 mm leveällä lastalla. Riittoisuus Jauhemaisen täyttöaineen riittoisuus on 550 g/ m2 ja vähintään 350 g/m2. Täyttöaineen enimmäisleveys on 200 mm. Saarekkeissa käytettävät reunat, valaisinaukot ja epätavallinen huonetilan muoto voivat lisätä aineen kulutusta. Jos esimerkiksi ROCKFON Mono Acoustic -alakattoon yhdistetty kipsilevyrakenne käsitellään vahvistetulla teipillä, viimeistelyainetta kuluu noin 1,0 kiloa muuttuvan tason metriä kohden. 4. Hio liitokset käsin. Kuivumisaika Täyttöainetuotteiden kuivumisajan pituus määräytyy asennuspaikalla vallitsevien olosuhteiden mukaan. Lämpötilan tulee olla 5 40 C ja suhteellisen ilmankosteuden %, enintään 80 %. Täyttöaineidemme ohjeelliset kuivumisajat erilaisissa olosuhteissa näkyvät seuraavissa taulukoissa. Kunnollinen ilmankierto ja ilmankuivaimen tai lämmityspuhaltimen käyttö nopeuttaa kuivumista. HUOMIO Kun lasketaan menekkiä, on pidettävä mielessä kohteen asettelu ja rakenne. Tämän vaiheen aikana on suositeltavaa tarkastaa käytettävän täyttöaineen määrä huolellisesti, jotta kuivuneet saumat ovat tasaiset. Toinen täyttöainekerros voidaan levittää vasta kun ensimmäinen kerros on täysin kuiva. Muutoin liitoksen laatu voi heikentyä huomattavasti. Jos teippiä ei ole työnnetty tai painettu liitokseen kunnolla, liitoksen laatu voi heikentyä huomattavasti. MONO ACOUSTIC -TÄYTTÖAINEEN Suhteellinen kosteus (%) OHJEELLINEN KUIVUMISAIKA TUNTEINA Lämpötila ( C) JAUHEMAISEN MONO ACOUSTIC -TÄYTTÖAINEEN Suhteellinen kosteus (%) OHJEELLINEN KUIVUMISAIKA TUNTEINA , Lämpötila ( C) ,

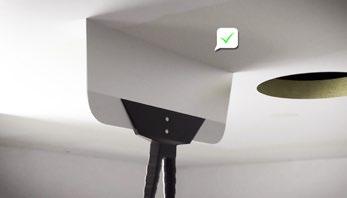

14 LIITOSTEN TARKISTUS 1. Valaise tarkastettava alue. Aseta tehokas valaisin alueen eteen. 2. Aseta tasoituslasta paikalleen. Sen tulee olla täysin puhdas 350 mm:n lasta. Se täytyy asettaa pystysuoraan hiottujen liitosten alle. KYSYMYS Voidaanko virheellinen liitos korjata, kun alakatto on valmis? Kyllä. Se voidaan korjata, mutta korjaaminen on vaikeampaa. Liitos on paljon helpompi korjata ennen viimeistelypinnoitteen ruiskuttamista. HUOMIO Liitosten laadun tarkastaminen edellyttää puhdasta 350 mm:n tasoituslastaa ja tehokasta valaisinta. Liitoksen laadun tarkastaminen eli pinnan tasaisuuden toteaminen edellyttää 350 mm leveää lastaa. Noudata alla annettavia tarkastusohjeita. Hylätty tulos: Valo osoittaa, että liitoksen laatu on puutteellinen. Puute täytyy korjata, jotta liitoksen laatu täyttää vaatimukset. Hyväksytty tulos: Valon puute osoittaa, että liitos on täysin tasainen. Se voidaan hioa. 14

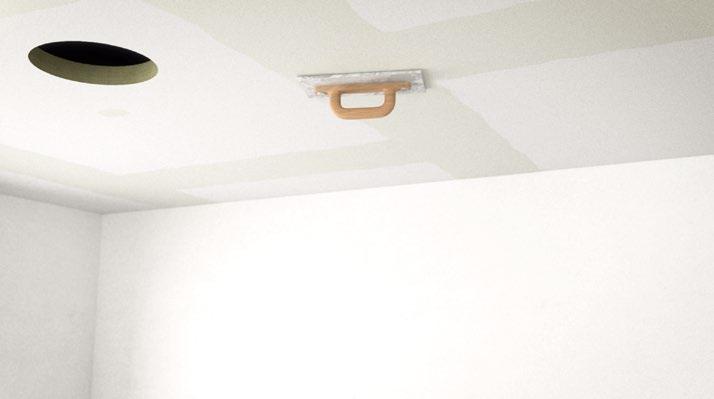

15 HIOMINEN Tarvittavat työkalut FFP3-hengityssuojain Hiomatyyny (120 x 70 mm) Suojalasit Rakennusteline Kahvalla varustettu hiomatyökalu (230 x 110 mm) Hiomapaperia (karkeus 120) Valaisin Pitkä hiomatyökalu, jossa on jäykkä tasainen pinta Työkaluun yhdistettävä imuri SUOSITUKSET Hiomisvaiheessa on suositeltavaa käyttää aina rakennustelinettä ja valaisimia. Sopivalle korkeudelle säädetty rakennusteline ja kunnollinen valaistus helpottavat ja nopeuttavat asentajan työtä ja edesauttavat laadukkaan hiomistuloksen saavuttamista. On suositeltavaa yhdistää pitkälle ulottuva hiomistyökalu imujärjestelmään, jotta varmistetaan siisteys ja työturvallisuus. HUOMIO On suositeltavaa käyttää pitkälle ulottuvaa hiomistyökalua, jossa on jäykkä hiomistaso (viitenro ), kuten FESTOOL PLANEX LHS 225 EQ-PLUS. Hiomistekniikat Hiomisen laadun varmistamiseksi asentajan tulee käyttää pitkää kookkaille pinnoille tarkoitettua hiomistyökalua. Kahvalla varustettu hiomatyökalu on tarkoitettu reunojen hiomiseen ja pienimuotoiseen korjailemiseen. Hiomapaperin karkeuden tulee olla 120. Liitosten tarkastaminen uudelleen On suositeltavaa lopputarkastaa liitokset ennen lopullisen massan levittämistä. Vaikka epätasaisuudet voidaan korjata, korjaaminen on vaikeampaa, kun massa on levitetty. 15

16 VIIMEISTELEMINEN JA ASENNUSPAIKAN SUOJAAMINEN Tarvittavat työkalut Maalarinteippiä Suojakalvoa, esimerkiksi polyeteenistä valmistettua Pystysuorien pintojen suojaaminen Valaisin Tiivistepatruunapuristin Akryylitiivistepatruuna Rakennusteline SUOSITUKSET Suojaamistarve määräytyy työmaan edistymisen mukaan. Lattia, seinät ja kalusteet täytyy suojata. HUOMIO Maalarinteipin paikka määräytyy ruiskutusvaiheessa aikaansaadun reunan laadun mukaan. Jos maalarinteippi kiinnitetään liian alas, asentaja voi vahingossa ruiskuttaa seinään. Jos maalarinteippi kiinnitetään liian ylös, alakattoa ei suojata kunnolla. VÄLTÄ Älä käytä liitoksissa silikonia. Silikoniliitoksia ei voi maalata, joten viimeisteleminen massalla ei tuota täydellisiä tuloksia. 16

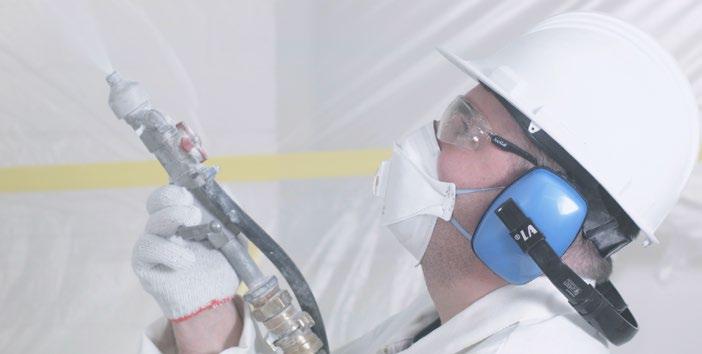

17 LISTAJÄRJESTELMÄ ALAKATTOLEVY FILLER CONCEPT ELEGANT RENDER / READY-MIX RENDER READY-MIX RENDER Tarvittavat työkalut FFP3-hengityssuojain Suojalasit Sekoitin Pyörivä sekoitussiipi massan sekoittamiseen Korkeapaineruiskutuslaite (tyyppi Euromair CP10 tai vastaava) HUOMIO Ainoa menetelmä saada selville massan riittoisuus on laskea käytettyjen pakkausten määrä, kun ruiskuttaminen etenee. Se saattaa olla haasteellista laajojen pintojen käsittelyn yhteydessä, joten alue kannattaa jakaa osiin. Esimerkiksi jakamalla 180 neliömetrin alakatto kolmeen 60 neliömetrin osaan voidaan laskea, että yhteen osaan kuluu noin 78 kg eli neljä pakkausta. Massaa ruiskutetaan kolme kerrosta, joten yhden kerroksen ja 60 neliömetrin alueen ruiskutukseen suositellaan vähän yli yhden pakkauksen käyttöä. Laskelmia tehdessä kannattaa huomioida kohteen pohjapiirros/muotoilu ja säiliön/ putken syvyys. Säiliön/putken pohjalle jäävä aine vastaa tiettyä hävikkiä ensimmäisen täytön yhteydessä. Tämän vaihtelee koneen tyypin mukaan. OHJEELLINEN KUIVUMISAIKA TUNTEINA Suhteellinen kosteus (%) Riittoisuus Nettoriittoisuus on 1,2 kg/m². Riittoisuus korkealla paineella (3,5 baaria) levitettäessä: massaa 1,2 1,4 kg/m², värillistä massaa 1,3 1,5 kg/m². Ready-Mix Render -massaa voi ruiskuttaa alakattolevyjen lisäksi myös muille pinnoille, kuten kipsilevyille ja betonipalkeille. Näiden pintojen käsittely ei vaikuta tilan akustiikkaan, mutta saa ne näyttämään samalta kuin alakattolevyt ja luo siten yhtenäisen yleisilmeen. ROCKFON Mono Acoustic Ready-Mix Renderin sekoitus Sekoita massa astiassa. Kaada astian sisältö sekoitussäiliöön. Kuivumisaika Massan kuivumisajan pituus määräytyy asennuspaikalla vallitsevien olosuhteiden mukaan. Lämpötilan tulee olla 5 40 C ja suhteellisen ilmankosteuden %. Ready- Mix Render -massan ohjeelliset kuivumisajat erilaisissa olosuhteissa näkyvät seuraavissa taulukoissa. Kunnollinen ilmankierto ja ilmankuivaimen tai lämmityspuhaltimen käyttö nopeuttaa kuivumista. Lämpötila ( C) ,5 5, ,5 4,5 7 17

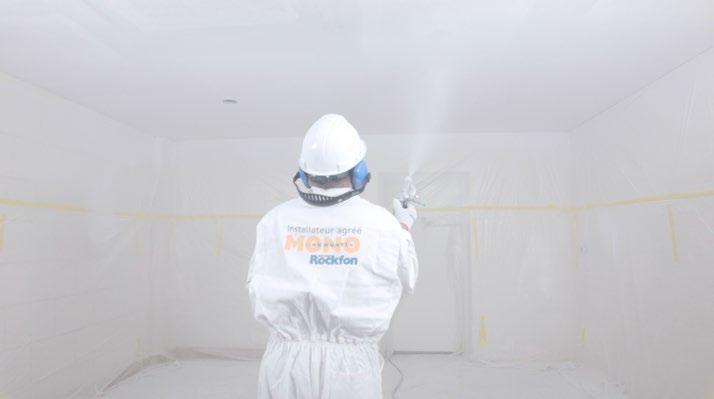

18 READY-MIX RENDER Ruiskutus Suutinta on pidettävä 0,8 metrin päässä alakaton pinnasta. Käsittele reunat rauhallisin ja lineaarisin liikkein huonetilan rajojen mukaisesti. Levitä ensimmäinen, noin 0,4 kg/m² paksu kerros alakattoon suutinta säännöllisesti käännellen. Etene ruiskuttamalla aina noin 0,6 metrin kokoinen alue täyteen. Kerrosten tulee limittyä kunnollisen peiton varmistamiseksi. Kun ensimmäinen kerros on kuivunut, toista edellä mainittu toimenpide ja levitä toinen 0,4 kg/m² paksu kerros. Kun toinen kerros on kuivunut, levitä viimeinen 0,4 kg/m² paksu kerros. SUOSITUKSET On suositeltavaa käyttää esimerkiksi EUROMAIR CP10- tai CP-ruiskutuslaitetta, mutta muitakin samanlaisia laitteita voidaan käyttää. Ilmattoman ruiskutuslaitteen käyttäminen ei ole sallittua. Saa lisätietoja ja suosituksia ottamalla yhteyden paikalliseen tekniseen tukeen. 1 Jos ROCKFON Mono Acoustic asennetaan yli 3,5 metrin korkeuteen, sopivalle korkeudelle säädetty rakennusteline ja kunnollinen valaistus helpottavat ja nopeuttavat asentajan työtä ja edesauttavat laadukkaan lopputuloksen syntymistä. Jos ruiskutettava pinta on laaja, huonetila on suositeltavaa jakaa pienempiin osiin menekin tarkkailemiseksi. Mahdolliset pylväät, ikkunat tai palkit voivat helpottaa alueen jakamista. 2 18

19 LISTAJÄRJESTELMÄ ALAKATTOLEVY FILLER CONCEPT ELEGANT RENDER / READY-MIX RENDER ELEGANT RENDER Tarvittavat työkalut FFP3-hengityssuojain Suojalasit Sekoitin Pyörivä sekoitussiipi massan sekoittamiseen Ruiskutuskone ilmattomaan ruiskutukseen (tyyppi: Wagner PS3.39 tai Graco Mark V). Suutin 635 (Standard Render) Suutin 631 (Standard Render) Suutin 831 (Colored Render) 15 metrin letku: DN10 + 2,5/3m1 DN6 HUOMIO Ainoa menetelmä saada selville massan riittoisuus on laskea käytettyjen pakkausten määrä, kun ruiskuttaminen etenee. Se saattaa olla haasteellista laajojen pintojen käsittelyn yhteydessä, joten alue kannattaa jakaa osiin. Esimerkiksi jakamalla 180 neliömetrin alakatto kolmeen 60 neliömetrin osaan voidaan laskea, että yhteen osaan kuluu noin 54 kg eli 3,5 pakkausta. Massaa ruiskutetaan kolme kerrosta, joten yhden kerroksen ja 60 neliömetrin alueen ruiskutukseen suositellaan vähän yli yhden pakkauksen käyttöä. Riittoisuus Materiaalin riittoisuus on noin 300 g/m 2 mukaan lukien limittyminen, joten kulutus neliömetriä kohden on noin 0,8 1,0 kg. Värillistä Elegant Render -massaa kuluu hieman enemmän eli 1,0 1,2 kg/m 2. Elegant Render -tuotetta voi ruiskuttaa ROCKFON Mono Acoustic -levyjen lisäksi myös muille pinnoille, kuten kipsilevyille ja betonipalkeille. Näiden pintojen käsittely ei vaikuta tilan akustiikkaan, mutta saa ne näyttämään samalta kuin alakattolevyt ja luo siten yhtenäisen yleisilmeen. ROCKFON Mono Acoustic Elegant Renderin sekoittaminen Sekoita ROCKFON Mono Acoustic Elegant Render -massa astiassa lisäämättä vettä. Tuote on valmis käytettäväksi. Kuivumisaika Massan kuivumisajan pituus määräytyy asennuspaikalla vallitsevien olosuhteiden mukaan. Lämpötilan tulee olla 5 40 C ja suhteellisen ilmankosteuden %. Elegant Render -massan ohjeelliset kuivumisajat erilaisissa olosuhteissa näkyvät seuraavissa taulukoissa. Kunnollinen ilmankierto ja ilmankuivaimen tai lämmityspuhaltimen käyttö nopeuttaa kuivumista. Laskelmia tehdessä kannattaa huomioida kohteen pohjapiirros/muotoilu ja putken pituus. OHJEELLINEN KUIVUMISAIKA TUNTEINA Lämpötila ( C) Suhteellinen kosteus (%) ,5 4,0 5,0 20 2,5 3,0 4,0 30 2,0 2,5 3,5 19

20 ELEGANT RENDER Ruiskutus Ruiskutuspäätä tulee pitää suorassa kulmassa alakattoon nähden noin 1,0 1,2 metrin etäisyydellä katosta. Elegant Render tulee ruiskuttaa kolmena kerroksena (0,3 kg/m2), joiden on annettava kuivua välillä. Jokaisen kerroksen tulee koostua kahdesta ristikkäin levitetystä kerroksesta (ensin vasemmalle ja sitten oikealle tai päin vastoin). Tällainen ruiskutustekniikka on yleinen, kun käytetään ilmatonta ruiskua. Anna pinnan kuivua muutama minuutti, kun vaihdat suuntaa. Levitä massa alakattoon lineaarisin liikkein. SUOSITUKSET On suositeltavaa käyttää esimerkiksi Wagner PS3.39- tai Graco Mark V -ruiskutuslaitetta, mutta muitakin samanlaisia laitteita voidaan käyttää. Saat lisätietoja ja suosituksia ottamalla yhteyden paikalliseen tekniseen tukeen. 1 3 Jos ROCKFON Mono Acoustic asennetaan yli 3,5 metrin korkeuteen, sopivalle korkeudelle säädetty rakennusteline ja kunnollinen valaistus helpottavat ja nopeuttavat asentajan työtä ja edesauttavat laadukkaan lopputuloksen syntymistä. Jos ruiskutettava pinta on laaja, se on suositeltavaa jakaa pienempiin osiin menekin tarkkailemiseksi. Mahdolliset pylväät, ikkunat tai palkit voivat helpottaa alueen jakamista. 2 20

21 JÄRJESTELMÄN KUNNOSSAPITO HUOLTO ROCKFON Mono Acoustic vaatii vain vähäistä kunnossapitoa. Kunnossapitotarve määräytyy huonetilan käyttötarkoituksen mukaan. ROCKFON Mono Acoustic -alakaton vauriot voidaan korjata. On kuitenkin käytettävä samoja materiaaleja, joista ROCKFON Mono Acoustic -alakatto on tehty. Vain valtuutetut ROCKFON Mono Acoustic -asentajat saavat asentaa ROCKFON Mono Acoustic -alakatot. (Saat lähimmän valtuutetun asentajan tiedot ROCKFON-asiakaspalvelusta tai osoitteesta VÄLTÄ Älä käytä maalien kaltaisia koko pinnan peittäviä aineita, jotta alakaton akustiset ominaisuudet eivät muutu. KUNNOSSAPITO Puhdistaminen Pinnan värjäytyminen Vähäiset halkeamat ja naarmut Halkeamat ja painumat Suuremmat halkeamat ja vauriot Imuroiminen pehmeäharjaisella suuttimella ja vähäisellä teholla. Levitä ohut kerros viimeistelymassaa. Levitä hieman Ready-Mix Render- tai Elegant Render -massaa. Tiivistä täyttöaineella, hio huolellisesti ja levitä pieni määrä massaa. Täytä kolo ROCKFON Mono Acoustic -alakattolevystä tehdyllä tulpalla ja täyttöaineella. Hio varovasti ja peitä korjattu kohta massalla. Puhdistaminen ROCKFON Mono Acoustic -alakatossa on antistaattinen pinta, joten siihen ei tartu pölyä ja se on helppo pitää puhtaana. Pinta voidaan puhdistaa imuroimalla pehmeillä harjaksilla varustetulla suuttimella ja vähäisellä teholla. Alakattoa ei saa pestä vedellä eikä pyyhkiä märällä liinalla. Pinnan värjäytyminen ROCKFON Mono Acoustic -alakatot voidaan uudistaa levittämällä pinnalle uusi kerros massaa. On suositeltavaa ottaa yhteys työn alun perin tehneeseen valtuutettuun asentajaan tai valtuutettuun ROCKFON Mono Acoustic -asentajaan. Jos värjäytymisen syynä on vesi tai tupakansavu, pinta tulee kuivata ja tiivistää ennen korjaamista. Jos alakatto on viimeistelty Ready-Mix Render -massalla ja sitä levitetään uusi erittäin ohut kerros, äänenabsorptiokyky heikkenee 10%. Jos alakatto on viimeistelty Elegant Render -massalla ja sitä levitetään uusi erittäin ohut kerros, äänenabsorptiokyky ei muutu. 21

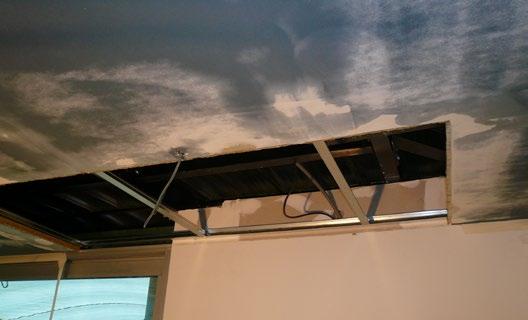

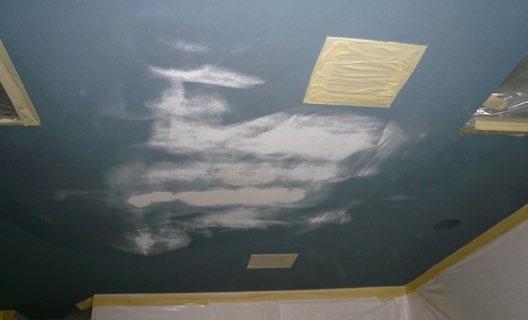

22 KORJAUS Vähäiset halkeamat ja naarmut Pintavauriot (ruuvinreiät) ja vähäiset halkeamat tai naarmut voidaan korjata levittämällä pieni määrä ROCKFON Mono Acoustic Ready-Mix Render- tai ROCKFON Mono Acoustic Elegant Render -massaa vaurioituneisiin kohtiin. Toinen vaihtoehto on levittää massaa ohuena kerroksena koko alakattoon. Halkeamat ja painumat Vauriot (ruuvinreiät, lommot, halkeamat tai naarmut) voidaan korjata hiomalla ympäröivä alue huolellisesti ja levittämällä pieni määrä massaa vaurioituneisiin kohtiin. Toinen vaihtoehto on levittää massaa ohuena kerroksena koko alakattoon. Suuremmat halkeamat ja vauriot Jos halkeama on suuri tai vaurio ulottuu rakenteisiin saakka ja sen syynä on vesivahinko tai voimakas isku, kokonaisia alakattolevyjä täytyy vaihtaa. Tällöin toimitaan seuraavasti: 1. Irrota alakattolevyn vaurioitunut osa leikkaamalla veitsellä 60 asteen kulmassa. 2. Leikkaa uudesta ROCKFON Mono Acoustic -alakattolevystä sopiva paikka. Kiinnitä se täyttöaineella. 3. Hio ylimääräinen täyttöaine pois aukon ympäriltä. 4. Levitä uusi kerros täyttöainetta paikan ja alakattolevyn väliseen liitokseen noudattaen tässä julkaisussa annettuja ohjeita. 5. Levitä massa noudattaen järjestelmän kuvauksessa annettuja ohjeita. Levitä massaa koko alakattoon. 1. Vaurioituneiden alakattolevyjen poistaminen ja ympäröivän alueen hiominen 2. Uusien alakattolevyjen asentaminen ja reunojen täyttäminen 3. Kuivien liitosten hiominen ja alueen ruiskuttaminen 4. Ruiskuttaminen, maalarinteipillä kiinnitettyjen suojausten poistaminen esimerkiksi seinistä ja lattioista 22

23 Kaikki värikoodit perustuvat NCS - Natural Colour System järjestelmään. Tekijänoikeus ja käytössä lisenssillä NCS Colour AB, Tukholma Oikeus muutoksiin pidätetään ilman erillistä ilmoitusta. ROCKFON ei vastaa painovirheistä. ROCKFON (ROCKWOOL Finland) Pakkalankuja 6, PL78 FI Vantaa Finland Puh. (+358) Faksi (+358) info@rockfon.fi 23
