1 Pro-Tour Sähkökäyttöisen golfkärryn käyttöohje

2 Kiitos että ostitte sähkökäyttöisen PowerBug golfkärryn. Lukekaa käyttöohjeet huolella ennen kärryn kokoamista ja käyttöönottoa. Siinä epätodennäköisessä tapauksessa, että kärryssä ilmenee jotain vikaa, ottakaa yhteyttä maahantuojaan: Klintrade Oy p

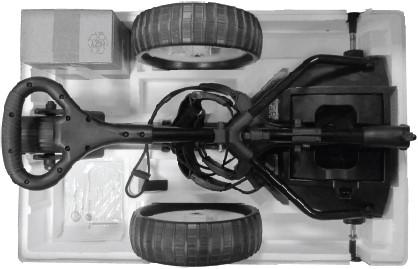

3 Pakkauslista (Lithium kärry) 1 Akku & laturi 2 Käyttöohje & takuukortti 3 Takarenkaat (x2) 4 Kärryn runko 5 Akselin suojatulpat

4 Kärryn osat 1. Säädettävä etupyörä 2. Alempi bagin tuki 3. Akun paikka 4. Saranakohta 5. Ylempi bagin tuki 6. Nopeuden säädin 7. Kädensija 8. Virtakytkin 9. Rungon liitin 10. Takarenkaat

5 Kärryn kasaaminen Ota kärryn runko, kaksi takarengasta ja akku ulos laatikosta. Poista akseleiden päistä suojat ja huomioi takarenkaiden sisäpuolella olevat tarrat L = vasen ja R = oikea, kärryn takaa katsottuna (työnnettäessä). Asentaaksesi renkaat, paina vihreää painiketta (alla 1. kuva vasemmalta) ja aseta rengas akseliin varmistaen, että akselin "nastat" menevät renkaan aukkojen sisään. Vapauta nyt painike ja vedä pyöriä hieman ulospäin ja ne lukittuu paikalleen, kun kuulet pienen napsahduksen. Kärryn avaaminen ja kasaan taittaminen Kärryn avaaminen on erittäin helppoa. Katso alla olevia kuvia ohjeena.

6 Toimenpiteet ennen golfkierrokselle lähtöä Aseta aku sille varatulle paikalle ja liitä akkukaapeli kärryyn (kuva yllä). Virtakytkin Kun olet kytkenyt akun, paina virtakytkimen I asentoon kytkeäksesi virran päälle (ja 0 pois päältä).

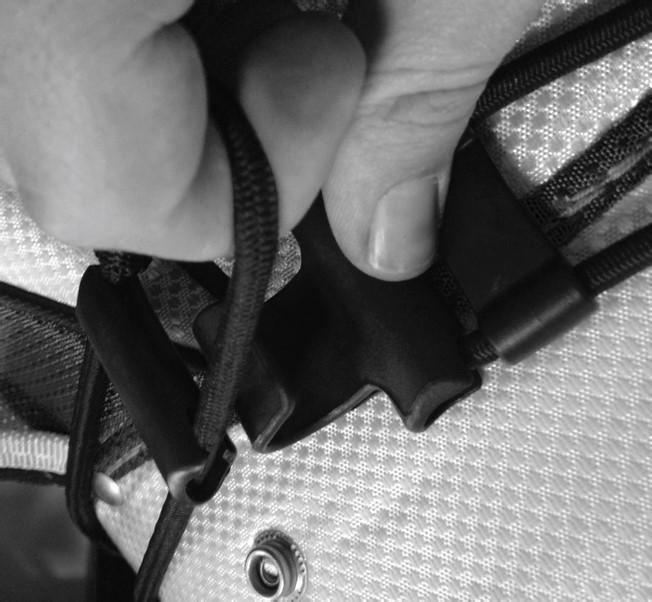

7 Bagin asettaminen kärryyn Nosta bagi kärryyn ja kiinnitä se joustoremmeille (kuva alla). Säädettävä etupyörä PowerBug kärryssä on säädettävä etupyörä. Jos jostain syystä kärry ei kulje suoraan, voit helposti kalibroida etupyörän käyttäen etupörän molemmin puolin olevia säätöpyöriä (kuvat yllä). Etupyörän säätäminen: 1. Vapauta pikalukitusvipu. 2. Käännä molemmilla puolilla etupyörää olevia säätäpyöriä, säätääksesi pyörän suuntauksen. 3. Lukitse pikalukitusvipu.

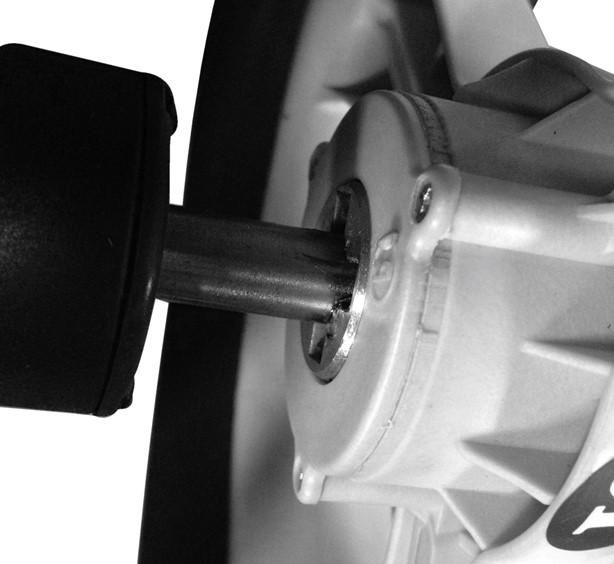

8 Työntökärryksi asettaminen Sähkökärry asento: Työnnä pyörä pohjaan saakka (picture 1) Työntökärry asento: Työnnä pyörä akseliin siten, että akselin nastat jäävät renkaan ulkopuolelle (picture 2) HUOMIOI! Vetoakselissa on kaksi uraa. PowerBug takarenkaille on kaksi eri asentoa. Picture 1, renkaat on asetettu pohjaan saakka, sisempään uraan sähkökärry käyttöä varten. Picture 2, renkaat on asetettu ulompaan uraan työntökärry käyttöä varten.

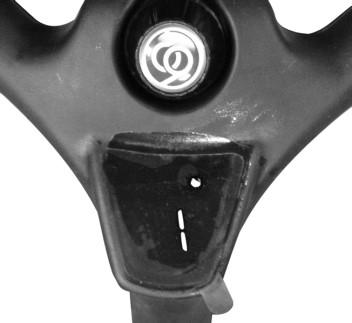

9 VRAP Kärryn itseksekseen kulkemisen ja kulkuetäisyyden säätäminen Käytä nopeussäädintä asettaaksesi haluamasi nopeus PowerBug-kärryllesi. Paina nopeussäädin nappia ja pidä nappi alaspainettuna kunnes LED-näytöllä alkaa valopalkki vilkkumaan ja kiertämään myötäpäivään. VRAP-tila on nyt aktivoitu. Säätääksesi kärryn kulkuetäisyyttä, valitse näytöltä etäisyys = 10 jaardia = 9 metriä. (Katso etäisyystaulukko) Paina nopeudensäätönappia kerran ja kärry kulkee valitun matkan ja pysähtyy itsekseen. Vihreä LED-valo, alhaalla vasemmalla, vilkkuu kun VRAP on toiminnassa. VRAP etäisyystaulukko

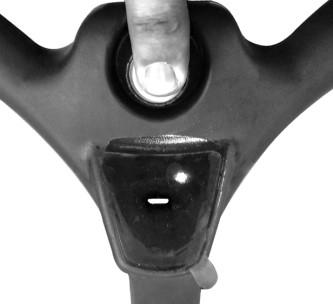

10 Kaikki esitetyt etäisyydet ovat arvioituja ja tyytyväisyytenne takaamiseksi on suositeltavaa testata VRAP-toiminto ennen toiminnon aktivointia kentällä. Ennen VRAP-toiminnon käyttöönottoa, varmistukaa siitä, että sen käyttäminen on turvallista ja että kulkureitti on esteetön. VRAP-toiminnon käyttö on omalla vastuullanne. PowerBug:ia eikä maahantuojaa voida pitää vastuullisena VRAP-toiminnon virheellisen käytön takia aiheutuneista vahingoista tai vammoista. Nopeudensäädin Aktivoidaksesi kärryn, paina mustaa nappia, jolloin vihreä merkkivalo (alhaalla vasemmalla) syttyy näytölle. Ajaaksesi kärryä, paina nappia ja käännä sitä myötäpäivään kunnes haluttu nopeus on saavutettu. Nopeus on nyt asetettu. Pysäyttääksesi kärryn, paina nappia uudelleen. Nopeusmerkkivalot jäävät osoittamaan asettamaasi nopeutta. Jatkaaksesi aikaisemmin asettamallasi nopeudella paina nappia vielä kerran. Nopeutta voi säätää million tahansa. Lisätäksesi nopeutta, käännä nappia myötäpäivään, ja vähentääksesi nopeutta käännä nappia vastapäivään. Huomioi: On tärkeää painaa nopeudensäädin-nappia riittävän voimakkaasti. Jos nappia ei paina tarpeeksi voimakkaasti, ei kärry mahdollisesti pysähdy tai käynnisty.

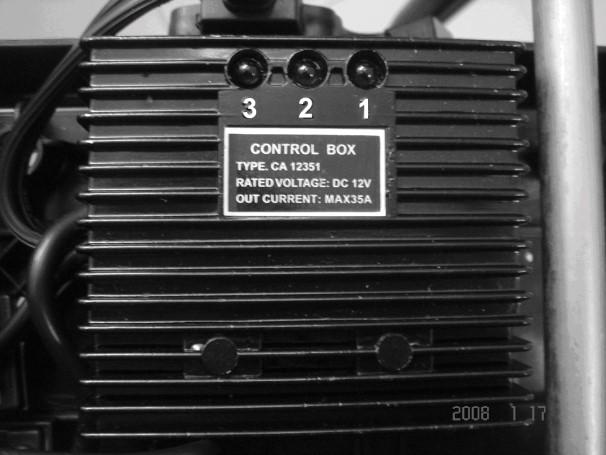

11 Merkkivalot: Virtavalo: (Alhaalla oikealla) Vihreä: Akun varaus on riittävä. Keltainen: Akun varaus on matala. Punainen: Akku täytyy ladata. Toimintavalo: (Alhaalla vasemmalla) 1-3 Matala nopeus 3-5 Keskinopeus 6-9 Korkein nopeus Ohjausyksikön toimintovalot (E.C.U.) Merkkivalo "1": Merkkivalo "2": Merkkivalo "3": Virran merkkivalo, kun valo palaa, on akku kytketty ja järjestelmässä on virtaa. Ulostulo merkkivalo, se osoittaa että moottorin ohjausyksikkö toimii oikein. Liikkeen merkkivalo, se osoittaa, että kärry toimii oikein.

12 Varotoimet Litium-akkun ja laturin käytölle Huomioi, että akut ovat kulutustavaraa. On tärkeää, että perehdyt tarkasti akun latauksen ohjeisiin, koska virheellinen lataus mitätöi valmistajan takuun. Rekisteröi ostoksesi verkossa osoitteessa -> Huolto & Tuki -> Tuoterekisteröinti Älä aiheuta oikosulkua akkulle missään olosuhteissa, koska se voi tuottaa lämpöä. Oikosulun välttämiseksi, älä anna akun joutua kosketuksiin metalliesineiden kanssa, joita ei ole tarkoitettu käytettäväksi tämän akun kanssa. Älä laita akkua tuleen, koska se voi turvota tai räjähtää. Älä laita akkua mikroaaltouuniin tai painekattilaan. Älä säilytä tai käytä akkua lähellä mitään lämmönlähdettä, erityisesti lämpötiloissa yli 60 astetta. Älä pura akkua. Älä ota pois akun suojusta. Älä turmele akkua käyttämällä painetta. Älä heitä, lyö, pudota tai aiheuta iskua akkuun. Älä lävistä akkua nauloilla tai muilla työkaluilla. Älä altista akkua mekaanisille vaurioille. Jos akku on vahingoittunut, palauta se jälleenmyyjälle teknistä tarkastusta varten. Älä upota tai altista akkua vedelle tai muullekkaan nesteelle, kuten rankkasade tai kosteudelle, sillä se voi kuumentua, syövyttää tai toimia satunnaisesti. Älä kytke akkua päinvastaisesti positiivinen (+) ja negatiivinen (-) liittimiin. Älä lataa akkuja väärin päin, sillä se voi turvota tai räjähtää. Älä käytä laturia, jota ei ole tarkoitettu akulle. Älä lataa akkua olosuhteissa, jotka eivät ole määritelty käsikirjassa. Älä lataa akkua, kun lähettyvillä on syttyviä aineita. Älä käytä laturia, jota ei ole tarkoitettu akulle. Älä lataa akkua olosuhteissa, jotka eivät ole määritelty käsikirjassa. Älä lataa akkua, kun ympäristössä on syttyviä aineita. Älä kohtele huonosti akkua tai käytä sitä muuhun tarkoitukseen, kun mihin valmistaja on sen tarkoittanut. Pidä akku pois vauvojen ja lasten ulottuvilta välttääksesi onnettomuuksia.

13

14 Maahantuoja: Klintrade Oy Vasarakatu Lahti myynti@klintrade.fi p
