1 Pienjännitekojeet Kaapelijakokaapit, kytkinlaitteet, kosketussuojattu kiskojärjestelmä 1SCC320001C1801 Esite KJK 1 FI 02-05

2 Johdanto 2

3 Johdanto Sisällysluettelo Sivu nro Johdanto... 4 ABB Kabeldonin pienjännitekojeisto... 5 Eristetty ja turvallinen kosketussuojattu kiskojärjestelmä... 6 Lujarakenteiset ja korroosionkestävät kaapelijakokaapit... 7 Tuotteemme... 8 Suunnitteluohjelma Sisällysluettelo: Kytkinlaitteet ja kokoojakiskot Sisällysluettelo: Kaapelijakokaapit Vanhojen jakokaappien ja -keskusten saneeraus Tekniset tiedot

4 Johdanto Johdanto ABB Kabeldon kehittää, valmistaa ja markkinoi laajaa valikoimaa kaapelivarusteita, kytkinlaitteita ja jakokaappeja sähköenergian turvalliseen ja luotettavaan jakeluun kaapeliverkostojen kautta. Pääasiakasryhminä ovat voimalaitokset, verkkoyhtiöt, kaapelivalmistajat, sähkön jakeluyhtiöt, teollisuuslaitokset ja OEMasiakkaat. Tärkeimmät pätevyysalueemme ovat sähkökenttien hallinta sekä kiinteät sähköliitokset. Oma koestuslaitos on tärkeä apu tuotekehitystyössämme. ABB Kabeldon ABB Kabeldon kuuluu ABB konserniin ja sijaitsee Alingsåsissa, lähellä Ruotsin länsirannikkoa. Työntekijöitä on 160. Tuotteita myydään kaikkialle maailmaan. Tehdas sijaitsee Ruotsissa, Göteborgin koillispuolella. Tuotantoprosessi on automatisoitu ja vastaa korkeita laatu- ja ympäristöstandardeja. Laadulla ja ympäristötekijöillä on ensisijaisen tärkeä asema ja ne ovat yrityksen strategisen suunnittelun oleellinen osa. ABB Kabeldonin määrätietoinen keskittyminen laatuun ja ympäristöön perustuu uudenaikaisiin periaatteisiin. Tämän tarkoituksena on täyttää ne vaatimukset, joita kilpailukyky ja taloudellisuus asettavat. Tällä on taas erittäin suuri arvo asiakkaalle. ABB Kabeldon työskentelee jatkuvasti parantaakseen valmistustmenetelmiään. Tähän liittyen olemme saaneet ISO 9001 laatusertifikaatin sekä ISO ympäristösertifikaatin. Esite Johdantosivuilla esitellään tärkeimmät tuotteet käyttöympäristöissään. Tämän jälkeen koko valikoima on esitelty kahdessa pääosassa, Kytkinlaitteet ja kokoojakiskot sekä Jakokaapit tuote- ja tilaustaulukkoineen. Varaamme itsellemme oikeuden malli- ja tuotevalikoimamuutoksiin. Parannusehdotuksia! Otamme mielellään vastaan palautetta: Kotimaan tuotemyynti, VAASA PL 612, Vaasa Puh Fax HELSINKI PL 182, Helsinki Puh Fax

5 Johdanto ABB Kabeldonin pienjännitekojeisto ABB Kabeldonin pienjännitekojeistossa, on eristetty ja turvallinen kosketussuojattu kiskojärjestelmä. Pienjännitekojeistot koostuvat jakokaapeista ja keskuksista. Kosketusuojattua kiskojärjestelmää (IPjärjestelmä) käytetään laajalti eri sähkönjakelun sovelluksissa. Kiskostot voidaan asentaa seinälle sisällä tai sopivaan jakokaappiin ulkona. Pienjännitekojeistot on suunniteltu seuraavien standardien mukaisesti: IEC , +IEC , IEC , IEC , SS , SS Jakokaappien ja kojeistojen projektikohtainen suunnittelu on helppo toteuttaa Connect IT tietokone-sovelluksella, joka on saatavana ilmaiseksi. Alla on luettelo joistakin pienjännitekojeistosovelluksista, joihin IP-järjestelmää voidaan käyttää: Sähköyhtiöt - pienjänniteverkkojen sähkönjakelu - sähköasemat ja kaapelijakokaapit Tiet - katuvalaistus; liikennevalot Raideliikenne - rautateiden sähkönsaanti, kevytraideradat, metroradat Sähkön syöttö Kytkinvarokkeet Rakennukset - keskusyksiköt ja jakokaapit sairaaloihin, hotelleihin, kauppoihin, toimistoihin jne. Satamat - rahtilaivojen, lauttojen, sotilasalusten, risteilyalusten, jahtien jne. maissa sijaitsevat sähkönjakelukeskukset - lentokenttien maassa sijaitsevat lentokoneiden sähkönjakelukeskukset Urheilukentät - jalkapallo- ja urheilustadioneiden valonheittimet, lenkkipolkujen valaistukset, hiihtohissien ohjauskeskukset jne. Rakennustyömaat - väliaikaiset sähkönjakelukeskukset - sähköiset (keskus)lämmitysasemat - ohjausyksiköt ja -keskukset hisseihin, nostureihin ja muihin laitteisiin Viestintäjärjestelmät - jakokaapit puhelinvaihteisiin - jakokaapit antennijärjestelmiin - jakokaapit televisioyhteyksiin Väliaikaistoiminnot - sähkönjakelu katukauppoihin, kiertäviin näyttelyihin, sirkuksiin, huvipuistoihin jne. Teollisuus - teollisuuslaitokset, esim. öljy-, kemian-, elintarvike- ja autoteollisuus - varavoimalaitteistoihin Lähdöt Jonovarokekytkimet Mittausyksikkö Varokekuormanerotin ja virtamuuntajat, voidaan sinetöidä. Vapaa tila 5

6 Johdanto Eristetty ja turvallinen kosketussuojattu kiskojärjestelmä (IP-järjestelmä) Tämä ainutlaatuinen, kosketussuojattu kiskojärjestelmä on suunniteltu käytettäväksi yhdessä monenlaisten kytkinlaitteiden ja kojeiden kanssa. Kosketussuojattua kiskojärjestelmää on luonnehdittu helppokäyttöiseksi ja toiminnaltaan luotettavaksi; molemmat hyvin tärkeitä tekijöitä pyrittäessä saavuttamaan minimaaliset käyttökustannukset sekä luotettavan toiminnan jakelujärjestelmässä. Suulakepuristettu alumiiniprofiilikisko, jossa eristeenä polyamidipinnoite. Kiskossa on kosketussuojainen liitosura, joka varmistaa turvallisuuden huolimatta siitä, mihin kohtaan kiskoa kytkinlaite asennetaan. Kojeet voidaan asentaa omavalintaiseen, nimellisvirrasta riippumattomaan järjestykseen Kaikilla komponenteilla on kotelointiluokka IP20. Kokoojakiskoja on saatavana nimellisvirroille 400 A A Jokainen kytkin voidaan asentaa ja liittää kokoojakiskoon yhdellä toiminnolla. Kytkimet ja kiskot kootaan moduulijärjestelmään. Jokaisella moduulilla on moduulisidonnainen mitta 1 M = 12,5 mm. Moduulijärjestelmä helpottaa suunnittelutyötä. Kytkinten kompaktin rakenteen ansiosta ne käyvät monentyyppisiin jakelujärjestelmiin. Jonovarokekytkimistä löytyy vaihtoehdot tulppasulakkeelle ja kahvasulakkeelle. Kaikki laitteet, joissa on kahvasulakkeet, kuuluvat käyttöluokkaan AC 23B. Sen tähden kosketussuojattua kiskojärjestelmää voi käyttää sekä kaapelijakokaapeissa että muuntamoissa. Kosketussuojattu kiskojärjestelmä vastaa IEC ja SS standardeja, joihin sisältyvät lisävaatimukset sähkönjakelusta ja kojeistoista. Kytkinlaitteet 63 A A Kosketussuojattu kiskojärjestelmä on helposti laajennettavissa, jopa jännitteisenä. IP-järjestelmä kaapelikapissa 6

7 Johdanto Lujarakenteiset ja korroosionkestävät kaapelijakokaapit Skandinaviassa, missä lämpötila talvella saattaa laskea C ja lumien auraaminen on arkipäivää, on kaapin kestävyydelle ja pintakäsittelylle laadittu erittäin tiukat normit. Kaapin ilmastoinnin on oltava hyvä, jotta saadaan lämpö kesän kuumina kuukausina johdettua pois eikä kosteus pääsisi tiivistymään. Viimeisin jakokaappimallistomme on syntynyt yli puolen vuosisadan kokemuksella jakelu järjestelmien valmistuksesta vaativiin olosuhteisiin (ensimmäiset kaappimallit teimme nimellä Siverts Kabelverk luvulla). Jakokaappimallimme noudattavat viimeisimpiä vaatimuksia, joita ovat pitkä toimintaikä, turvallisuuden säilyminen, pienet käyttö- ja huoltokustannukset. CDC monipuolinen jakokaappisarja ja ajaton muotoilu CDC-sarja on kehitetty läheisessä yhteistyössä loppukäyttäjien kanssa ja se täyttää niin sähköyhtiöiden kuin urakoitsijoidenkin vaatimukset, joita on mm. helppokäyttöisyys ja joustava toiminta. Kuumasinkityn kaappisarjan monet käytännön ratkaisut helpottavat asennusta. SDC on kuumasinkitty ja muotoilultaan kuten CDC-sarja, joten tuotteita voi käyttää yhdessä. Saatavana on myös kaappimalli, jonka yläkaappi toimii mittaritilana. Kuumasinkitty kaappimalli SDC KSIK - pulverimaalattu jakokaappi KSIK sopii IP-järjestelmäkäyttöön sisätiloissa ympäristöluokassa C 1 * tai C 2 * teollisuus-, urheilu- tai muihin tiloihin. KSIK:n ominaisuuksiin kuuluvat erityiset läpivientiaukot sivuseinissä, jotka helpottavat läpivientikiskojen asennusta. Kuumasinkitty kaappimalli CDC SDC monimuotoinen jakokaappi, jossa enemmän syvyyttä Jakokaappi on ihanteellinen toteutettavaksi IP-järjestelmällä sisä- ja ulkokäyttöön. * ISO :n mukaan C 1 = Lämmitetyt, kuivat huonetilat. C 2 = Pieniä määriä kosteutta saattaa esiintyä. Pulverimaalattu kaappimalli KSIK 7

8 Johdanto Tuotteemme Koteloita eri käyttötarkoituksiin. Kaapelijakokaappi varustettuna kytkimillä ja kiskolla. 8

9 Johdanto Viitekuvat Jakokaappien kokoamisessa käytetään nykyaikaisia työkaluja 9

10 Johdanto Kaappien pintakäsittely tehdään täysin automaattisesti Kojeisto, jossa korkeatasoinen suojaus ja käytössä kosketussuojatun kiskojärjestelmän kytkinlaitteet. 10

11 Johdanto Viitekuvat Pienen teollisuuslaitoksen sähkönjakelukeskus Kaapelijakokaappimalli CDC 11

12 Johdanto Suunnitteluohjelma Connect-IT-ohjelmalla toteutettu kokoonpanokuva valmiista jakokaapista Connect IT Sunnitteluohjelma Connect IT:n avulla on jakokaappien ja kojeistojen piirtäminen, tilaaminen ja dokumentointi rationaalista. Tämän aikaa-säästävän PC-ohjelman ansiosta on helppoa: - päättää kaapin tai kojeiston ja siihen tulevien komponenttien koko oman suunnitelman perusteella - luoda täydellinen dokumentointi, joka sisältää pääkaavion, materiaalitiedot sekä kokoonpanokuvat. Dokumenttia voi käyttää kaapelijakokaappikorttina. - luoda täydelliset tilausdokumentit, jotka voi lähettää toimittajalle joko faxilla tai sähköpostilla. Connect IT, joka toimii 32-bitin ympäristössä, vaatii Windows 95/ 98 / 2000 tai NT-käyttöjärjestelmän. Connect IT ohjelmalla voi tehdä sekä kokoonpanokuvan että pääkaaviot. Sillä Connect IT on Windows -pohjainen tietokoneohjelma, joka nopeuttaa ja helpottaa suunnittelu- ja projektityöskentelyä. Lisätietojen ja tilausten osalta, ota yhteyttä toimittajaasi! voi myös yhdistää kaappeja ja komponentteja rajattomasti. Siihen voi syöttää myös omat materiaalitiedot ja jopa omat kytkentäkaapelit ja sulakkeet. Voit lisätä myös toisen nollakiskon viisijohdinjärjestelmää varten. Koska ohjelmassa voidaan jakokaappeja ja kojeistoja yhdistää, voi sisäiset liitännät näyttää helposti sekä pääkaavioina että kokoonpanokuvina. Ohjelmaan voi tallentaa asiakasrekisterin. Siten asiakaskohtaisten tarjousten tekeminen on mahdollista. Connect IT toimii yhtä hyvin myös saneerattaessa vanhoja kaapelijakokaappeja. Tämä helpottaa sellaisten kokoojakiskostojen suunnittelua, joita ei ole asennettu jakokaappiin kuten esim. kojeistotiloissa, joihin vain valtuutetulla henkilöstöllä on pääsy. 12

13 Kytkinlaitteet Sisällysluettelo: Kytkinlaitteet ja kokoojakiskot Sivu nro Kytkinlaitteiden standardit...14 Jonovarokekytkimet, käsiohjaus Erotuslaite Kytkinvarokkeet ja kuormankytkimet Kaapeliliittimet Kiskostot ja lisätarvikkeet Muut lisätarvikkeet Mittapiirustukset

14 Kytkinlaitteet Kytkinlaitteiden standardit Käyttöluokka Kytkinlaitteiden käyttöluokka (esim. AC-22B IEC standardin mukaan) on merkitty jokaisen tuotteen teknisiin tietoihin. Tasoituskertoimet Asennettaessa kojeita kaapelijakokaappiin, kojeistoon tai kun jäähdytystä muulla tavoin vähennetään, täytyy rinnakkaisvirtateitä käytettäessä pienentää nimellisvirtaa. Jos muuta tasoituskerrointa ei ole määrätty, käytetään standardissa IEC annettuja arvoja. Jännitteen koestus Jännitteen koestusta varten on kaikissa kojeissa reiät, joista voidaan koestaa jännite Ruotsin standardin SS mukaisilla testereillä. Kaapeliliittimet Kaikissa kytkinlaitteissa on kaapeliliittimet sekä Al- että Cu-johtimille. Kaapeliliittimet Al-johtimille koestetaan standardin SEN mukaan (vastaa VDE 0220/1). Kiristysmomentti on riippuvainen poikkipinnasta ja momentit on ilmoitettu asennusohjeissa ja kaapelijakokaapin sisäpuolella olevassa leimassa. Kaapelin poikkipinta Kiristysmomentti Rinnakkaiskaapelit Jos samassa liittimessä käytetään rinnakkaiskaapeleita, määräytyy maks. poikkipinta jakamalla normaali liittimen maks. poikkipinta rinnakkaiskaapeleiden luvulla ja vähentämällä tästä yksi kokoporras. Moduulijärjestelmä Kaikilla kiskostoon liitettävillä komponenteilla on moduulisidonnainen mitta (1 M = 12.5 mm), joten tietyn asennuksen tarvitsema tila voidaan helposti laskea ja sen jälkeen valita sopiva kaappi. 4 M 8 M 6-95 mm 2 20 Nm mm 2 45 Nm Kiskoliitos 20 Nm Liitospoikkipinnat Jokaiselle kojeelle ilmoitetaan poikkipintaalue. Ilmoitettu alue tarkoittaa liittämistä harvasäikeisillä tai yksilankaisilla johtimilla. Jos käytetään monisäikeistä tai erittäin monisäikeistä johdinta, pienenee maksimi kaapelikoko ilmoitetusta yhden portaan verran. 14

15 Kytkinlaitteet Jonovarokekytkimet, käsiohjaus Sulakkeen vaihto aina jännitteettömässä tilassa. Sekä Al- että Cu-kaapeleille 3-napainen katkaisu SLC 63 Jonovarokekytkin Tulppasulake, malli D II tai D III PDA Sovitinosa erikokoisia sulakkeita varten PB 63 Sinetöintisanka Mittapiirrokset sivulla 34! Nimike SSTL Kotelointi- Moduulien Nimellis- Kaapeli- Paino luokka määrä arvot* liitos Al/Cu/mm 2 kg/kpl SLC IP V, 63 A 1,5-25** 1,4 Tilattava erikseen: Nimike SSTL Väri Nimellisvirta Määrä/ Paino A pakk. kg/kpl PDA Pun ,01 PDA Harmaa ,01 PDA Sininen ,01 PDA Kelt ,01 PDA Musta ,01 PDA Valkoinen ,01 PB Läpinäkyvä 1 0,01 * Lisätietoja sivulla 77! ** Max.poikkipinta-alue tarkoittaa liittämistä harvasäikeisillä tai yksilankaisilla kaapeleilla. 15

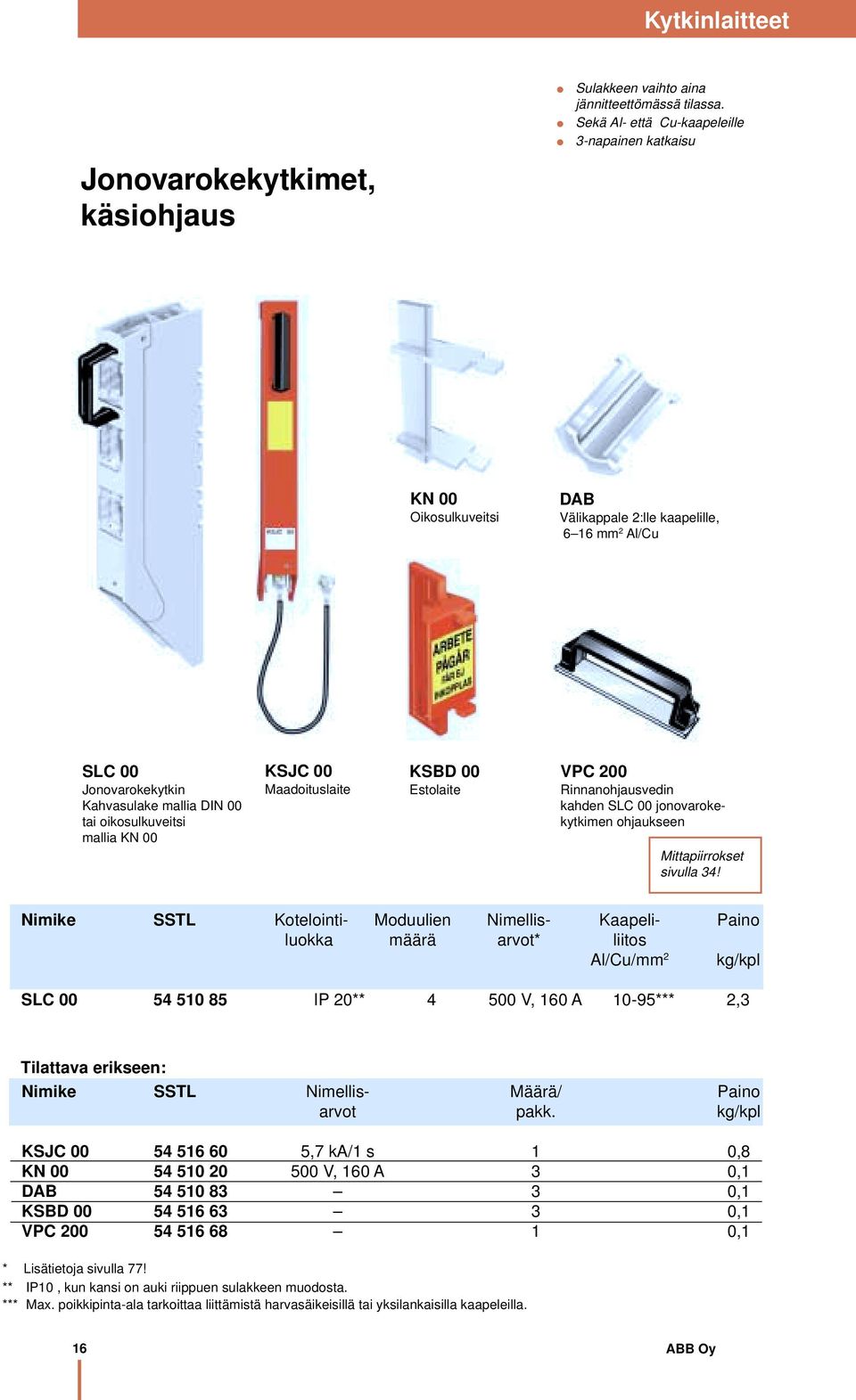

16 Kytkinlaitteet Jonovarokekytkimet, käsiohjaus Sulakkeen vaihto aina jännitteettömässä tilassa. Sekä Al- että Cu-kaapeleille 3-napainen katkaisu KN 00 Oikosulkuveitsi DAB Välikappale 2:lle kaapelille, 6 16 mm 2 Al/Cu SLC 00 Jonovarokekytkin Kahvasulake mallia DIN 00 tai oikosulkuveitsi mallia KN 00 KSJC 00 Maadoituslaite KSBD 00 Estolaite VPC 200 Rinnanohjausvedin kahden SLC 00 jonovarokekytkimen ohjaukseen Mittapiirrokset sivulla 34! Nimike SSTL Kotelointi- Moduulien Nimellis- Kaapeli- Paino luokka määrä arvot* liitos Al/Cu/mm 2 kg/kpl SLC IP 20** V, 160 A 10-95*** 2,3 Tilattava erikseen: Nimike SSTL Nimellis- Määrä/ Paino arvot pakk. kg/kpl KSJC ,7 ka/1 s 1 0,8 KN V, 160 A 3 0,1 DAB ,1 KSBD ,1 VPC ,1 * Lisätietoja sivulla 77! ** IP10, kun kansi on auki riippuen sulakkeen muodosta. *** Max. poikkipinta-ala tarkoittaa liittämistä harvasäikeisillä tai yksilankaisilla kaapeleilla. 16

17 Kytkinlaitteet Jonovarokekytkimet, käsiohjaus Sulakkeen vaihto aina jännitteettömässä tilassa. Sekä Al- että Cu-kaapeleille 1-napainen katkaisu SLC-FH 00 Jonovarokekytkin kolmella 1-napaisella sulakkeenpitimellä. Yhteistä vedintä voidaan käyttää jokaiseen sulakkeenpitimen ohjaukseen. Kahvasulake tyyppi DIN 00 tai oikosulkuveitsi KN 00. FH 00 Nimike sisältää kolme kappaletta 1-napaisia sulakkeen pitimiä sekä yhden vetimen. FHH Erillinen vedin SLC-FH 00 ja FH 00 nimikkeille. Mittapiirrokset sivulla 34! Nimike SSTL Kotelointi- Moduulien Nimellis- Kaapeli- Paino luokka määrä arvot* liitos Al/Cu/mm 2 kg/kpl SLC-FH IP 20** V, 160 A 10-95*** 2,3 Tilattava erikseen: Nimike SSTL Kotelointi- Nimellis- Paino luokka arvot* kg/kpl FH IP 20** 230 V, 160 A 0,7 FHH ,1 * Lisätietoja sivulla 77! ** IP10, kun kansi on auki riippuen sulakkeen muodosta. *** Max. poikkipinta-ala tarkoittaa liittämistä harvasäikeisillä tai yksilankaisilla kaapeleilla. 17

18 Kytkinlaitteet Jonovarokekytkimet, käsiohjaus Sulakkeen vaihto aina jännitteettömässä tilassa. Sekä Al- että Cu-kaapeleille 3-napainen katkaisu KSBD 2 Estolaite KNB 0 Oikosulkuveitsi SLC 0 Jonovarokekytkin Kahvasulake DIN 0 tai oikosulkuveitsi KNB 0 KSJC 0 Maadoituslaite. Mittapiirrokset sivulla 34! Nimike SSTL Kotelointi- Moduulien Nimellis- Kaapeli- Paino luokka määrä arvot* liitos Al/Cu/mm 2 kg/kpl SLC IP V, 250/400 A** *** 4,4 Tilattava erikseen: Nimike SSTL Nimellis- Määrä/ Paino arvot* pakk. kg/kpl KSJC ka/0,6 s 1 2,4 KSBD ,1 KNB V, 400 A 3 0,2 * Lisätietoja sivulla 77! ** 250 A varokkeella, 400 A oikosulkuveitsellä ***Max. poikkipinta-ala tarkoittaa liittämistä harvasäikeisillä tai yksilankaisilla kaapeleilla 18

19 Kytkinlaitteet Jonovarokekytkimet, käsiohjaus Sulakkeen vaihto aina jännitteettömässä tilassa. Sekä Al- että Cu-kaapeleille 3-napainen katkaisu KSBD 2 Estolaite VPH 22/VPH 22 SDC Rinnanohjausvedin kahden SLB 2 jonovarokekytkimen ohjaukseen. SLB 2 Jonovarokekytkin Kahvasulake DIN 0, 1 ja 2 tai kytkentäveitsi KNB 2 KSJD 2 Maadoituslaite KNB 2 Oikosulkuveitsi SLSM 400 Kisko L2-vaiheen virtamuuntaja- mittaukseen Mittapiirrokset sivulla 34! Nimike SSTL Kotelointi- Moduulien Nimellis- Kaapeli- Paino luokka määrä arvot* liitos Al/Cu/mm 2 kg/kpl SLB IP V, 400 A** *** 5,7 Tilattava erikseen: Nimike SSTL Kotelointi- Nimellis- Määrä/ Paino luokka arvot* pakk. kg/kpl KSJD ka/0,6 s 1 2,5 KSBD ,1 VPH V, 400 A 1 1,5 VPH 22 SDC V, 400 A 1 1,5 KNB V, 630 A 3 0,2 SLSM IP V, 400 A 1 0,2 * Lisätietoja sivulla 77! ** 600 A oikosulkuveitsellä, katso sivu 77. *** Max. poikkipinta-ala tarkoittaa liittämistä harvasäikeisillä tai yksilankaisilla kaapeleilla 19

20 Kytkinlaitteet Sekä Al- että Cu-kaapeleille 1-napainen katkaisu Erotuslaite FD 3300 Erotuslaite KFBD Estolaite Yksivaiheiseen erottamiseen suunniteltu erotuslaite. Käyttämällä kahta rinnakkaista erotuslaitetta, voidaan oikosulkuveitsellä kytkeä virtakiskot jännitteettömiksi ilman, että läpimenevä kaapeli katkeaisi. Mittapiirrokset sivulla 34! Nimike SSTL Kotelointi- Moduulien Nimellis- Kaapeli- Paino luokka määrä arvot* liitos Al/Cu/mm 2 kg/kpl FD IP V, 400 A ** 2,6 Tilattava erikseen: Nimike SSTL Määrä/ Paino pakk. kg/kpl KFBD ,1 * Lisätietoja sivulla 77! ** Max. poikkipinta-ala tarkoittaa liittämistä harvasäikeisillä tai yksilankaisilla kaapeleilla. 20

21 Kytkinlaitteet Kytkinvarokkeet ja kuormankytkimet, 3-napaiset, käsiohjaus Sulakkeen vaihto jännitteettömässä tilassa Suojausluokka IP20 Väännin lukittavissa 0-asentoon Sulaketilan kosketussuoja sinetöitävissä 3-napainen katkaisu FH-S 250/400 Mekaaninen lukitus-vivusto SEKOB 250/400 ja LEKOB 250/400. SEKO 160 Kytkinvaroke, jossa koskettimet avautuvat molemmin puolin sulaketta LEKO 160 Kuormankytkin SEKOB 250, 400 Kytkinvaroke, jossa koskettimet avautuvat molemmin puolin sulaketta LEKOB 250, 400 Kuormankytkin PH-S 250/400 Rinnakkaiskytkin-vivusto vääntimineen SEKOB 250/400 ja LEKOB 250/400. Mittapiirrokset sivulla 35! Nimike SSTL Moduulien Nimellis- Kaapeli- Sopii Sopiva Paino määrä virta*** liitos jako- varoke A Al/Cu/mm 2 kaappeihin kg/kpl SEKO ** KSIK, CDC, SDC 00 5 SEKOB 250* ** KSIK, SDC 0, 1 10 SEKOB 400* ** KSIK, SDC 0, 1, 2 11 LEKO ** KSIK, CDC, SDC 5 LEKOB 250* ** KSIK, SDC 10 LEKOB 400* ** KSIK, SDC 11 Tilattava erikseen: Nimike SSTL Paino kg/kpl FH-S 250/ ,6 PH-S 250/ ,7 * Rinnakkaisvivustot ja lukituslaitteet saatavana malleille SEKO 250, 400 ja LEKO 250, 400. ** Max. poikkipinta-ala tarkoittaa liittämistä harvasäikeisillä tai yksilankaisilla kaapeleilla *** Lisätietoja sivulla

22 Kytkinlaitteet Kytkinvarokkeet ja kuormankytkimet, 3-napaiset, käsiohjaus Sulakkeen vaihto jännitteettömässä tilassa Suojausluokka IP20 Väännin lukittavissa 0-asentoon Sulaketilan kosketussuoja sinetöitävissä 3-napainen katkaisu SLOA 630, 800 Kytkinvaroke, jossa kokettimet avautuvat molemmin puolin sulaketta. LBOB Kuormankytkimet Asennettaessa SLOA 800 ja LBOB , täytyy kiskoston päät erikoiskäsitellä. Ota yhteyttä toimittajaasi saadaksesi tarkempaa tietoa! Mittapiirrokset sivulla 35! Nimike SSTL Moduulien Nimellis- Sopii Sopiva Paino määrä virta * jakokaappeihin varoke A kg/kpl SLOA KSIK, SDC 3 15 SLOA KSIK, SDC 3 15 LBOB KSIK, SDC 8 LBOB KSIK, SDC 8 LBOB KSIK, SDC 18 LBOB KSIK, SDC 18 * Lisätietoja sivulla

23 Kytkinlaitteet Kytkinvarokkeet, 4-napaiset, käsiohjaus Sulakkeen vaihto jännitteettömässä tilassa Suojausluokka IP20 Väännin lukittavissa 0-asentoon Sulaketilan kosketussuoja sinetöitävissä 4-napainen katkaisu FH-S 250/400 Mekaaninen lukitus-vivusto SEKOB 4160/4250/ napainen kytkinvaroke TN-S järjestelmään, katkaisu myös N-johtimelle. PH-S 250/400 Rinnakkaiskytkin-vivusto vääntimineen Mittapiirrokset sivulla 35! Nimike SSTL Moduulien Nimellis- Kaapelointi Sopii Sopiva Paino määrä virta ** jako- varoke Al/ Cu/ mm 2 kaappeihin kg/ kpl SEKOB * KSIK, SDC 00 6,5 SEKOB * KSIK, SDC 0, 1 13,8 SEKOB * KSIK, SDC 0, 1, 2 15,4 Tilattava erikseen: Nimike SSTL Paino kg/ kpl FH-S 250/ ,6 PH-S 250/ ,7 * Max. poikkipinta-ala tarkoittaa liittämistä harvasäikeisillä tai yksilankaisilla kaapeleilla. ** Lisätietoja sivulla

24 Kytkinlaitteet Kaapeliliittimet ADC 25 Eristämätön liitin AD 70 Eristämätön liitin AD 95 Eristetty liitin KSBH 300 Kosketussuoja irtikytketylle kaapelille. Sopii liittimiin AD300 ja AD2150 AD 2150 Eristetty liitin rinnan- kytkentöihin AD 300 Eristetty liitin ADN Korotusosa nollakiskoon, käytetään yhdessä AD 300 kanssa Kytkimissä ja kaapeliliittimissä käytettävä suositeltua kiristysmomenttia. Käytä asennustyökalua VHB 68 yhdessä momenttiavaimen kanssa. ADB 3M Eristetty liitäntälaite AD 300 yhteisliitoksiin Mittapiirrokset sivulla 36! Nimike SSTL Moduulien Leveys Nimellis- Kotelointi- Kaapeli- Määrä/ Paino/ määrä arvot* luokka liitos pakk. pakk. Al/Cu mm mm 2 kg/kpl ADC V, 63 A 1, ,1 AD V, 200 A ,1 AD V, 200 A IP ,1 KSBH ,1 AD V, 400 A IP // ,2 AD 300** V, 630 A IP ,2 ADN V, 500 A 1 0,3 ADB 3M*** V, 500 A IP ,7 * Lisätietoja sivulla 78! ** 3-vaihekaapeliliitos 6-9 moduulia. *** ADB 3M tarvitsee lisäksi 3 kpl AD

25 Kytkinlaitteet Kiskostot ja lisätarvikkeet Eristetyt vaihekiskot KSFS A. KSFS 640 A-698 A 630 A. Kiskon nimellisvirta tarkoittaa maksimi virtaa jossakin kiskon osassa A vaihekiskojen osalta ota yhteys toimittajaasi. KSFS A. KSFS A. Nimike SSTL Moduulien Nimellis- Sopiva kiskotuki Pituus Paino määrä virta KSST 36 KSST 316 KSST 316/23 A KSST 316/100 mm kg/m KSFS x x 284 0,6 KSFS x x 534 0,6 KSFS x x 569 0,6 KSFS x x 636 0,6 KSFS x x 784 0,6 KSFS x x 809 0,6 KSFS x x 950 0,6 KSFS 640 A x x 534 0,9 KSFS 643 A x x 569 1,8 KSFS 648 A x x 636 0,9 KSFS 660 A x x 784 0,9 KSFS 663 A x x 809 1,8 KSFS 673 A x x 950 0,9 KSFS 698 A x x ,9 KSFS x ,6 KSFS x ,6 KSFS x ,6 KSFS x ,0 KSFS x ,0 KSFS x ,0 KSFS x ,0 KSFS x ,0 25

26 Kytkinlaitteet Kiskostot ja lisätarvikkeet Eristämättömät kiskot (PEN, PE ja N -kiskot ) KSNS A. KSNS A. Nimike SSTL Moduulien Nimellis- Pituus Paino määrä virta A mm kg/m KSNS ,6 KSNS ,6 KSNS 440* ,6 KSNS ,6 KSNS ,6 KSNS ,6 KSNS ,6 KSNS ,6 KSNS 498 KSIK ,6 KSNS ,6 KSNS ,6 KSNS 1098 KSIK ,6 KSNS ,6 KSNS ,6 KSNS ,6 * SDC 48 ja CDC 40:n kanssa on käytettävä nimikettä KSNS

27 Kytkinlaitteet Kiskostot ja lisätarvikkeet Kiskotuki KSST 36 Kiskotuki 400 A ja 630 A kiskoille. Kiinnitysreikien etäisyys on 85 mm. Käytetään esim. kiskoston jakamiseen virtamuuntajamittaukseen. KSST 36-CDC Kiskotuki lyhennetylle tai jaetulle CDC:n kiskostolle, jossa 400 A ja 630 A kiskot. Kiinnitysreikien etäisyys on 85 mm. KSST 316, 316/23, 316/100 Kiskotuki 400 A, 630 A, 1000 A ja 1600 A kiskostoille lähinnä SDC jakokaapeille. KLKB-S 630, 1200 Kiskosilta vaihekiskolle ja nollakiskolle kahden jakokaapin väliin kiskostoihin 630 A ja 1200 A. KSST 3 Kiskotuki 400 A kiskolle, KSIP-kaapille. Mittapiirrokset sivulla 37! Nimike SSTL Nimellis- Tyhjä tila Moduulien Sopii Paino virta kiskojen takana määrä kaappeihin kg/kpl A mm KSST KSIP 0,1 KSST kaikkiin 0,1 KSST 36-CDC CDC 0,3 KSST kaikkiin 0,5 KSST 316/ kaikkiin 0,8 KSST 316/ SDC 1,1 KLKB-S kaikkiin 3,4 KLKB-S SDC 6,6 27

28 Kytkinlaitteet Kiskostot ja lisätarvikkeet Keskituki MSFS 316 Keskituki 400 A 1600 A kiskoille MSFS 316/23, 316/100 Keskituki korotusosalla 400 A 1600 A kiskoille HUOM! Kytkintä ei saa asentaa keskitukeen! Keskituki vaatii kaksi moduulia pituudesta. Nimike SSTL Tyhjä tila Moduulien Sopii Paino kiskojen määrä kaappeihin takana mm kg/kpl MSFS kaikkiin 0,4 MSFS 316/ kaikkiin 0,8 MSFS 316/ SDC 0,8 28

29 Kytkinlaitteet Kiskostot ja lisävarusteet Viisijohdinjärjestelmä Täydennyspakkaus TN-S ja TN-C-S viisijohdinjärjestelmiä varten. Sopii CDC ja SDC kaappeihin. Pakkaus sisältää yhden 400 A eristämättömän kiskon. Jos tarvitset täydennyspakkauksen 1000 A:lle, ota yhteys toimittajaasi lisätietoja varten. Nimike STTL Sopii jako- Moduulien Nimellis- Pituus Paino kaappeihin määrä virta A mm kg C 20-TNS CDC C 40-TNS CDC C 60-TNS CDC S 48-TNS SDC S 73-TNS SDC S 98-TNS SDC

30 Kytkinlaitteet Muut lisätarvikkeet Kaapelikenkä, ei sisälly pakkaukseen. ADR M8/M10 Kiskon etuliitoksiin, joissa vaihtoehtoisesti M8 ja M10 kierre ADR H12 Kiskon etuliitoksiin, joissa Ø 12 mm:n reikä. RKM 900 Työkalupakkaus AB 800/1200 varten. Pakkaus sisältää tarpeelliset työkalut: - vaihekiskon eristyksen poistoon - rei`ityksen ja kierteiden tekoon - sisäkierteen ja vaarnaruuvien asentamiseen. AB 800/1200 Kiskon takaliitoksiin, käy 1000 A ja 1600 A kiskoon. UKRA 90 Yleiskaapelikiinnike kaapelin kiinnitykseen Ø mm esim. asennuskiskoon jakokaapissa Nimike SSTL Moduulien Nimellis- Halkaisija Määrä/ Paino määrä arvot Ø pakk. kg/kpl AB V, 800 A ,1 AB V, 1200 A ,1 ADR M8* V, 630 A 50 0,1 ADR M10* V, 630 A 50 0,1 ADR H V, 630 A 50 0,1 RKM ,6 UKRA ,2 * Vaihtoehtoisesti M8 ja M10 kierre. 30

31 Kytkinlaitteet Muut lisävarusteet Päätteet Syöttö Lähtö Hämärä kytkin GBLB 45 Katuvaloyksikkö kiinnitettäväksi jakokaapin nollakiskoon tai asennusalustaan. Kontaktori 45 A. Kotelointiluokka IP20. Liitettävän kaapelin poikkipinta: - Syöttökaapeli max. 16 mm 2 - Kontaktorilähtö max. 25 mm 2 - Ohjauspiirin tulo / lähtö max. 4 mm Kytkentäkaavio GBL 45 varten. Testaus 0 Käyttö TFU 25 Yksivaiheinen virran-ottolaite, sopii suoraan kiskoon väliaikaisliitoksia varten, esim. valaisimiin tai käsiporakoneisiin. Kaapelin poikkipinta max. 35 mm 2 Al/Cu. Max.varoke 25 A mallia DII. Liitäntä PEN-kiskoon ADC 25-liittimellä GBLB 45. Kontaktorin valaistuskuormituksia. (Koskee myös GBL 45). Tiedot valmistajalta. Lampputyyppi Lampun Lampun- Maks. teho nimellisvirta määrä (230 V) lamppuja/ vaihe Suurpainenatriumlamppu 250 W 3 A 10 Kompensoimaton 400 W 4.4 A 7 maks A/vaihe 700 W 7.4 A W 10.3 A 3 Suurpainenatriumlamppu 250 W 1.5 A 13 Kompensoitu 400 W 2.4 A 8 maks. 20 A/vaihe 700 W 4.5 A W 6.3 A 3 Elohopeahöyrylamppu 125 W 1.2 A 34 Kompensoimaton 250 W 2.2 A 18 maks. 41 A/vaihe 400 W 3.3 A 12 Elohopeahöyrylamppu 125 W 0.7 A 28 Kompensoitu 250 W 1.3 A 15 maks. 20 A/vaihe 400 W 2.0 A 10 Nimike SSTL Nimellis- Kaapeliliitos Korkeus Leveys Syvyys Paino arvot mm 2 mm mm mm kg/kpl GBLB V, 45 A 16/25/4 Cu ,2 TFU V, 25 A 1,5-35 Al/Cu ,3 31

32 Kytkinlaitteet Muut lisävarusteet SCA SCA Ylivirtasuoja. Karkeaa suojausta tarvitaan kun käytetään avojohtoja tai ukkosenjohtimia. Ylivirtasuojassa on kolme suojauselementtiä TN-C (4-johdin) järjestelmiä varten, joissa on kiinnityskappale PEN-kiskoon asentamista varten. Mukana on myös vaadittavat taipuisat liitoskaapelit, liittimet sekä asennusohjeet. Huippuvirta 50 ka (10/350) µs Suojausaste 1.5 kv SVA Ylijännitesuoja. Keskitason suojausta tarvitaan maaverkkoja varten ja silloin kun ukkosenjohtimia ei käytetä. Ylijännitesuojassa on neljä keskitason suojauselementtiä TN-S (5-johdin) järjestelmiä varten, joissa on kiinnityskappale kiskoon asentamista varten. Mukana on myös vaadittavat taipuisat liitoskaapelit, liittimet sekä asennusohjeet. Tätä voi tietenkin käyttää myös TN-C järjestelmässä. Huippuvirta 40 ka (8/20) µs Suojausaste 1.5 kv Suojauksen valinta: SCA Ukkosen johdin Valitse SCA (karkeasuojaus) - Kun rakennuksessa on ukkosen johdin - Syöttö ilmakaapelilla - Maaseudulla, jossa esiintyy usein ukkosmyrskyjä SVA Ilmakaapeli Maakaapeli > 200 m Valitse SVA (keskitasonsuojaus) - Kun syöttö maakaapelilla (maakaapelin etäisyys vähintään 200 m ilmakaapeliverkosta) Nimike SSTL Moduulien Nimellis- Kaapeliliitos Korkeus Leveys syvyys Paino määrä arvot mm 2 mm mm mm kg/kpl SCA V (L-N) ,9 SVA V (L-N) ,9 32

33 Kytkinlaitteet Muut lisävarusteet KSKP 25 / 50 Kytkentäliitinpaketti PSFS 5 / 17 Vaihekiskon sinetöintilevy kiskoon, jossa ei ole mittausta. PBKP 25 / 50 Sinetöintikansi KSKP 25 / 50 varten Nimike SSTL Moduulien Nimellis- Kaapeliliitos Leveys Paino määrä arvot mm 2 mm kg/kpl KSKP V, 63 A 1, ,2 KSKP V, 160 A ,3 PSFS ,1 PSFS ,1 PBKP ,1 PBKP ,1 K1 K K K2 L S L S L S TC liitin Kuva 1. TC liitin Kuva 2. TCD liitin Kuva 3. Nimike SSTL Kisko Liitin Paino Lev. Paks. Poikkipinta Johdin Kuva L K/K1 K2 S mm mm 2 nro mm kg/kpl TC , Al/Cu ,02 TC Al/Cu ,04 TC Al/Cu ,08 TC Al/Cu ,2 TC Al/Cu ,2 TCD // Al/Cu ,2 TCD // Al/Cu ,3 33

34 Kytkinlaitteet Mittapiirrokset Mitat mm SLC 63 SLC 00 SLC-FH , SLC 0 SLB 2 FD

35 Kytkinlaitteet Mittapiirrokset Mitat mm L L L S S S K K K SEKO/LEKO SEKOB/LEKOB SLOA K L S SEKO/LEKO SEKOB/LEKOB SEKOB/LEKOB K L S SLOA SLOA S L S L K K LBOB SEKOB K L S min-max LBOB LBOB LBOB LBOB K L S SEKOB SEKOB SEKOB

36 Kytkinlaitteet Mittapiirrokset Mitat mm ADC 95 AD 70 AD AD AD AD 300 AD 300 AD 2150 ADB 3M + 3 kpl AD

37 Kytkinlaitteet Mittapiirrokset Mitat mm S S S K A K A K A L L L KSST 36 KSST 36 - CDC KSST 316, 316/23, 316/100 L A K MSFS 316, 316/23, 316/100 NIimike A K L S KSST KSST 36-CDC KSST KSST 316/ KSST 316/ MSFS MSFS 316/ MSFS 316/
