1 Tekninen Hilti palokatkomansetti CFS-C P ohje Hilti palokatkomansetti CFS-C P Euroopan tekninen arviointi ETA Nro 10/0404 Hilti palokatkomansetti CFS-C P Numero 02/2015 Numero 07 / 2013 sivu 1

2 Yleistietoa Putkiasetelmat Sivu 03 Putkiasetelmat käyttötarkoituksen mukaisesti Sivu 04 Eristykset Sivu 05 Hilti palokatkomansetti CFS-C P Sivu 06 Tuotetietolomake Sivu 06 Asennusohjeet Sivu 07 Seinien paloluokitustaulukot Seinät Rakennus ja vähiäisetäisyydet Sivu 08 Kevyiden ja massiviseinien vähiäis 100 Sivu 08 Esieristetyt putket Sivu 10 Muoviputket Sivu 11 Muoviputket palavalla eristeellä Sivu 14 Komposiittiputket palavalla eristeellä Sivu 16 Massiiviseinien vähiäis 150 Sivu 17 Muoviputket Sivu 18 Lattioiden paloluokitustaulukot Lattiat Rakennus ja vähiäisetäisyydet Sivu 19 Lattioiden vähiäistiheys 2400 kg/m 3 Sivu 19 Esieristetyt putket Sivu 21 Muoviputket Sivu 22 Muoviputket palavalla eristeellä Sivu 26 Komposiittiputket Sivu 27 Komposiittiputket palavalla eristeellä Sivu 28 Lattioiden vähiäistiheys 550 kg/m 3 Sivu 29 Esieristetyt putket Sivu 29 Muoviputket Sivu 29 Muoviputket palavalla eristeellä Sivu 31 Komposiittiputket Sivu 32 Komposiittiputket palavalla eristeellä Sivu 32 Hilti akryylipohjainen palokatkomassa CFS-S ACR Tuotetietolomake Sivu 34 Asennusohjeet Sivu 35 Tekniset ominaisuudet Tekniset ominaisuudet Sivu 36 Lisämääritteet Sivu 36 Lisätuotteet Sivu 36 sivu 2 Hilti palokatkomansetti CFS-C P Numero 02/2015

3 Putkijärjestelmä /testiasetelma (avoin/suljettu ) Kaikki EN mukaan testatut putket ovat testattu tietyn testiasetelman mukaan. Paloluokituksessa, loppuosan ensiäinen kirjain viittaa testiasetelmaan polttouunissa (palava puoli), toinen kirjain viittaa testiasetelmaan uunin ulkopuolella (palamaton puoli). EI 90 U / U Asetelma polttouunin ulkopuolella Asetekna polttouunin sisällä Palonkesto minuutteina, I = Eristys Testiasetelma Putkijärjestelmä Polttouunin puolella Polttouunin ulkopuolella U / U Avoin Avoin C / U Suljettu Avoin U / C Avoin Suljettu C / C Suljettu Suljettu EN testistandardin EN mukaisesti, On erittäin tärkeä varmistaa, että käytettävä palokatkotuote on testattu oikean testiasetelman mukaisesti. Vaatimukset, jotka palokatkotuotteeseen kohdistuvat palotilanteessa, riippuvat siitä, onko putkijärjestelmä avoin, suljettu tai näiden yhdistelmä. Ilmavirrat, paine ja kuumien kaasujen virtaus vaihtelevat sen mukaan, onko putkistossa ilmavirtoja vai ei Alla oleva taulukko kertoo, mitkä testiasetelmat soveltuvat eri putkijärjestelmille. Metalliputket: Testattu U / C C / U C / C Soveltuu U / C y N N C / U y y N C / C y y y Y = hyväksyttävä, N = ei hyväksyttävä Muoviputket: Testattu U / U C / U U / C C / C U / U y N N N Soveltuu C / U y y N N U / C y y y N C / C y y y y Y = hyväksyttävä, N = ei hyväksyttävä Esimerkiksi muoviputkiläpivienti, joka on testattu U / U (avoin / avoin), kattaa kaikki mahdolliset putkiasetelmat. Mutta muoviputkiläpivienti, joka on testattu U / C (avoin / suljettu ), kattaa kuitenkin ainoastaan olosuhteet U / C (avoin / suljettu) tai C / C (suljettu / suljettu). Hilti palokatkomansetti CFS-C P Numero 02/2015 sivu 3

4 Putkiasetelma aiotun käyttötarkoituksen mukaan Aikasempaan viitaten, on erittäin tärkeä varmistaa, että testattu putkiasetelma vastaa aiottua käyttötarkoitusta.. Alla oleva taulukko esittää suositellut putkiasetelmat erilaisiin putkien käyttötarkoituksiin standardin EN H mukaisesti. Mikäli maakohtainen määräys on ristiriidassa tämän taulukon tietojen kanssa, maakohtainen määräys on voimassa ensisijaisesti Läpivietävän tekniikan käyttötarkoitus (luettelo ei ole kaiken kattava, muut putkien käyttötarkoitukset ovat mahdollisia) Käyttötarkoitus Läpivientimateriaali Valmistaja, tuote (esimerkit) Eristys Läitys Al-Composite Geberit Mepla U / C CS Suositeltu putkiasetelma KeKelit KELOX KM 110 CS Rehau Rautitan stabil PE-X Rehau Rautitan flex CS CS -R Aquatherm blue Aquatherm blue Faserverbundrohr - Juomavesi Al-Composite Geberit Mepla U / C CS KeKelit KELOX KM 110 CS Rehau Rautitan stabil CS PE EN PE-HD 100 RC Wavin TS CS/LS PE-X Rehau Rautitan flex CS EN ISO 15874, DIN 8077/8078 (esim. Aquatherm fusiotherm, Aquatherm Faserverbundrohr) CS/LS PCV-C Friatherm starr CS/LS Jäähdytys ABS +GF+ COOL-FIT CS U/C Sade- ja viemäri PE EN 1519, EN U / U putket CI/CS PE-HD 1000 RC Wavin TS CS/LS PE-S2 Geberit Silent db20 EN Aquatherm climatherm Faserverbundrohr Magnaplast Skolan db Pipelife Master 3 Poloplast Polo Kal NG Poloplast Polo Kal 3S Rehau Raupiano Plus Wavin AS/KeKelit Phonex AS Wavin SiTech PVC-C EN PVC-U EN ISO 1452, EN , EN Paineistetut putket Al-composite Geberit Mepla C/C DIN 8077/8078 Sprinkleri -R Aquatherm firestop U/C Teollisuus Al-Composite Vaihtelee käyttötarkoituksen PE EN ISO 15494, DIN 8074/8075 mukaan, ts. riippuen siitä, onko putki paineenalainen (U/C), DIN 8077/8078 ilmanvaihdolla (U/U) tai ilman Aquatherm climatherm Faserverbundrohr ilmanvaihtoa (U/C) PVC-U EN ISO 15493, DIN 8061/8062 sivu 4 Hilti palokatkomansetti CFS-C P Numero 02/2015

5 Putken eristystavat Läpivientiä tiivistettäessä on tärkeää huomioita putken eristemateriaali sekä eristämistapa. Mahdolliset eristämistavat esitetty alapuolella Koko putkilinja eristetty (ts. lämpöeristys) Jatkuva, yhteinäinen Jatkuva, katkaistu Eristys vain läpiviennin kohdalla Paikallinen, yhtenäinen Paikallinen, katkaistu Katso sopivien eristystuotteiden määritykset sivulta 35. Hilti palokatkomansetti CFS-C P Numero 02/2015 sivu 5

6 Palokatkomansetti CFS-C P Palonarkojen maks. 250 putkien ETA-hyväksyttyyn paloeristämiseen Käyttökohteet n Palavien putkien, halkaisija , paloteknisten osastojen seinä- ja lattialäpivientien tiivistys n Putkimateriaalit: PVC, PVC-U, PE, PE-HD, PE-X,, ABS, Alkomposiitti n Läpiviennit betonissa, kevytbetonissa, muurauksessa ja väliseinissä n Voidaan käyttää erilaisia täyttö- ja tiivistemateriaaleja Edut n Nopea ja helppo sulkeminen ilman työkalua n Eri asentoihin asennettavat kiinnityskoukut helpottavat kiinnitystä n PE-äänieristysnauhaa voi käyttää n Matala profiili antaa tiiviin asennuksen Tekniset tiedot Seinän minimi Katon minimi Varastointi- ja kuljetuslämpötila Aukon sulkemiseen CFS-C P C - 50 C Kipsilaasti, sementtilaasti, Hilti akryylipalokatkomassa CFS-S ACR FW Paisuntalämpötila 210 C Eurooppalainen tyyppihyväksyntä (ETA) ja tekninen ohje saatavissa paikalliselta Hilti-edustajalta. Putken nimellishalkaisija Koukkuja ja kiinnikkeitä Tilausnimike Myyntipakkaus Art.nro 50 2 Palokatkomansetti CFS-C P 50/1.5 1 pc Palokatkomansetti CFS-C P 63/2 1 pc Palokatkomansetti CFS-C P 75/2.5 1 pc Palokatkomansetti CFS-C P 90/3 1 pc Palokatkomansetti CFS-C P 110/4 1 pc Palokatkomansetti CFS-C P 125/5 1 pc Palokatkomansetti CFS-C P 160/6 1 pc Palokatkomansetti CFS-C P 180/7 1 pc Palokatkomansetti CFS-C P 200/8 1 pc Palokatkomansetti CFS-C P 225/9 1 pc Palokatkomansetti CFS-C P 250/10 1 pc sivu 6 Hilti palokatkomansetti CFS-C P Numero 02/2015

7 Asennusohjeet Tiivistä läpivientiaukko: Läpivientirako putken ympärillä täytetään kipsilaastilla (kevyet väliseinät) tai sementtilaastilla (betoniseinät/-lattiat) seinän/lattian koko paksuudelta tai Hilti akryylipalokatkomassalla CFS-S ACR vähintään 25 syvyyteen molein puolin. Kivivillatäyte voidaan jättää pois pienten läpivientirakojen ja luokkien = EI 120 tapauksessa. Jos putken ympärillä ei ole äänieristystä, suositellaan Hilti akryylipalokatkomassan CFS-S ACR käyttöä. Jos on tarkoitus käyttää kipsi- tai betonilaastia, on suositeltavaa asentaa putken ympärille PE-vaahtonauhaa koko seinän tai lattian paksuudelta putken äänieristykseksi. Puhdista muoviputki: Poista kaikki kipsi-/sementtilaasti ja pöly putkesta palokatkomansetin asennuskohdasta. Sulje Hilti palokatkomansetti: Aseta Hilti palokatkomansetti muoviputken ympärille ja purista sitä lujasti yhteen kunnes se lukittuu naksahtaen. Työkaluja, niittejä tai ruuveja ei tarvita. Hilti palokatkomansetin voi avata painamalla lukituskielekettä ruuvitaltalla ja vetämällä mansetin auki. Asenna pidikkeet: Pidikkeet voi kiinnittää teräskuoren eri kohtiin. Pidikkeet on sijoitettava mahdollisian syetrisesti. Tarvittava pidikkeiden määrä on ilmoitettu alla ja merkitty pakkaukseen. Kiinnitä Hilti palokatkomansetti: a) Kiinnitä pidikkeet teräskuoreen. b) Merkitse kiinnityskohdat seinään/lattiaan. c) Kiinnitä Hilti palokatkomansetti suositelluilla metalliankkureilla/-kiinnikkeillä esim. Hilti DBZ, Hilti HUS ja Hilti HSA massiiviseiniin ja lattioihin tai kierretanko, mutterit ja aluslevyt kevyisiin seiniin. Nämä on määritelty vastaavissa testausraporteissa ja hyväksynnissä. d) Jos voimassa olevat määräykset edellyttävät, merkitse läpivientitiiviste tunnuskilvellä, joka sisältää tarvittavat tiedot. Kiinnitä tunnuskilpi näkyvään kohtaan tiivisteen viereen. Seinäläpivientejä koskien: Toista asennus seinän toisella puolella. Palokatkomansetin koot ja pidikkeiden lukumäärä sopiville putken halkaisijoille Palokatkomansetti P 50/1,5" 2 Palokatkomansetti P 63/2" 2 Palokatkomansetti P 75/2,5" 3 Palokatkomansetti P 90/3" 3 Palokatkomansetti P 110/4" 4 Palokatkomansetti P 125/5" 4 Palokatkomansetti P 160/6" 6 Palokatkomansetti P 180/7" 8 Palokatkomansetti P 200/8" 8 Palokatkomansetti P 225/9" 10 Palokatkomansetti P 250/10" 12 Hilti palokatkomansetti CFS-C P Numero 02/2015 sivu 7

8 1. Kevyet ja massiiviseinät min. 100 Hiltin CFS-C P palokatkomansettia käytetään palauttamaan rakenteen palonkestävyys: Kevyet seinät (E), vähiäis 100 (te), metalli- ja puurangoilla, moleilla puolilla kaksi 12,5 paksua levyä. Puurangoilla etäisyys aukon reunan ja rangan välillä min. 100 ja väli täytettynä kivivillalla ( luokka A1 tai A2) EN mukaisesti. Seinäläpiviennissä Hilti palokatkomansetti CFS-C P (A1) asennetaan moleille puolille seinää. Putken ja läpiviennin reunan välinen aukko tiivistetään joko kipsimassalla (A3) tai Hilti CFS-S ACR akryylipalokatkomassalla (A2) seinän moleilta puolin, vähiäissyvyys 25 seinän pinnasta. Massiiviseinät (E), betoni, kevytbetoni tai muurattu rakenne, tiheys vähintään 450 kg/m3, vähintään 100. Seinäläpiviennissä Hilti palokatkomansetti CFS-C P (A1) asennetaan moleille puolille seinää. Putken ja läpiviennin reunan välinen aukko tiivistetään joko kipsimassalla (A3), sementtipohjaisella laastilla koko seinän paksuudelta tai Hilti CFS-S ACR akryylipalokatkomassalla (A2) seinän moleilta puolin, vähiäissyvyys 15 seinän pinnasta. Akryylipalokatkomassan alla voidaan käyttää mineraalivillaa. Aukon maksimihalkaisija: Aukko ei saa olla mansetin ulkoista halkaisijaa suurempi, jotta mansetti voitaisiin kiinnittää hyvin seinään. Mansettien välinen vähiäisetäisyys (s1): 0. Palokatkomansetti (A1) kiinnitetään koukuilla (F) (koukkujen vähiäismäärä: katso asennusohjeet) joustavaan seinään / laastittomaan muuriin sekä alhaisen tiheyden omaavaan jäykkään seinään kierteisillä M8-tapeilla seinän läpi, ja mutterit kiinnitetään moleille puolille. Erittäin tiheissä jäykissä seinissä voidaan käyttää vaihtoehtoisesti metallikiinnittimiä (esim. Hilti HUS, DBZ, HSA). Äänieristyskappaleet (C1) PE-vaahdosta, käytetään yhdessä kipsipohjaisen tasoitteen tai laastin kanssa aukon täyttämiseksi. Äänieristys asennetaan putken ympärille seinään. Katso eniäis alla olevista taulukoista. sivu 8 Hilti palokatkomansetti CFS-C P Numero 02/2015

9 Pyöreän aukon tiiviste (kaavioissa esitetään esimerkkinä eristämättömät putket) Kipsipohjainen tasoite (A 3 ) Kipsipohjainen tasoite (A 3 ) ja äänieristys (C 1 ) Hilti akryylipohjainen palokatkomassa CFS-S ACR (A 2 ) Kipsipohjainen tasoite tai sementtipohjainen laasti (A 3 ) Kipsipohjainen tasoite tai sementtipohjainen laasti (A 3 ) sekä äänieristys (C 1 ) Hilti akryylipohjainen palokatkomassa CFS-S ACR (A 2 ) Putken eristäminen (kaaviot esittävät laastin esimerkkinä pyöreän aukon tiivisteestä) Paikallinen / yhtenäinen (LS) Jatkuva / yhtenäinen (CS) Hilti palokatkomansetti CFS-C P Numero 02/2015 sivu 9

10 Kevyt seinä tai massiiviseinä Rakenteen min. paksuu Tehdaseristetyt putket Mansettien välinen minimietäisyys: 0. Hilti Palokatkomansetti CFS-C P (A 3 ) asennettuna molein puolin rakennetta. Kiinnitys polttotestatulla metalliankkurilla ( M8 ) esim. Hilti HUS- tai HST-ankkurilla. Kevyeen seinärakenteeseen M8 kierretangolla aluslevyn ja mutterin kanssa. Merkkiputket Putkimateriaali Valmistaja Putkikoko Sisämitta Mansetin koko Luokitus ABS/PUR-eristys/ +GF+ COOL-FIT CFS-C P 90/3 EI 120-U/C PE-HD CFS-C P 110/4 EI 120-U/C CFS-C P 110/4 EI 120-U/C CFS-C P 160/6 EI 120-U/C CFS-C P 180/7 EI 120-U/C CFS-C P 225/9 EI 120-U/C CFS-C P 250/10 EI 60-U/C sivu 10 Hilti palokatkomansetti CFS-C P Numero 02/2015

11 Kevyt seinä tai massiiviseinä Rakenteen min Muoviputket Hilti palokatkomansetti CFS-C P Mansettien välinen minimietäisyys: 0. Hilti Palokatkomansetti (A 3 ) asennettuna molein puolin rakennetta. Kiinnitys polttotestatulla metalliankkurilla ( M8 )esim. Hilti HUS- tai HST-ankkurilla. Kevyeen seinärakenteeseen M8 kierretangolla aluslevyn ja mutterin kanssa. Standardiputket Putkiasetelma U/U Putkimateriaali Putkistandardi Putkikoko Seinämän Mansetin koko Luokitus PVC-U EN ISO , 50 2,4 5,6 CFS-C P 50/1.5 EI 120-U/U EN ISO 15493, DIN 8061/2, 63 3,0 4,7 CFS-C P 63/2 maksimi 5 EN , 75 2,2 3,6 CFS-C P 75/2.5 EN ,7 4,3 CFS-C P 90/ ,2 8,1 CFS-C P 110/ ,7 6,0 CFS-C P 125/ ,5 11,8 CFS-C P 160/6 PE EN 1519, 50 3,0 CFS-C P 50/1.5 EI 120-U/U EN , EN ,0 CFS-C P 63/2 maksimi ,0 CFS-C P 75/ ,5 CFS-C P 90/ ,2 CFS-C P 110/ ,8 CFS-C P 125/ ,2 CFS-C P 160/6 EN ISO 15494, 50 2,9 4,6 CFS-C P 50/1.5 EI 120-U/U DIN 8074/5 63 1,8 5,8 CFS-C P 63/2 EI 90-U/U 63 3,6 5,8 CFS-C P 63/2 EI 120-U/U 75 1,9 6,8 CFS-C P 75/2.5 EI 120-U/U 90 2,2 8,2 CFS-C P 90/3 EI 120-U/U 110 2,7 10,0 CFS-C P 110/4 EI 120-U/U 125 3,1 7,1 CFS-C P 125/5 EI 120-U/U 160 4,0 9,1 CFS-C P 160/6 EI 120-U/U EN ISO ,8 2,9 CFS-C P 50/1.5 EI 90-U/U DIN 8077/ ,8 5,8 CFS-C P 63/2 EI 60-U/U maksimi ,9 6,8 CFS-C P 75/2.5 EI 60-U/U 75 6,8 CFS-C P 75/2.5 EI 120-U/U 90 8,2 15,0 CFS-C P 90/3 EI 120-U/U 110 cm 2,7 CFS-CP 110/4" EI 120-U/U EN ,8 CFS-C P 50/1.5 EI 120-U/U DIN EN ,8 CFS-C P 50/1.5 EI 120-U/U maksimi ,8 2,0 CFS-C P 50/1.5 EI 120-U/U 70 4,5 CFS-C P 75/2.5 EI 120-U/U CFS-C P 75/2.5 EI 120-U/U CFS-C P 90/3 EI 120-U/U CFS-C P 110/4 EI 120 U/U Standardiputket Putkiasetelma U/C Putkimateriaali Putkistandardi Putkikoko Seinämän Mansetin koko Luokitus EN ISO ,6 8,3 CFS-C P 50/1.5 EI 90-U/C DIN 8077/ ,8 10,5 CFS-C P 63/2 EI 60-U/C 63 10,5 CFS-C P 63/2 EI 120-U/C 75 6,8 12,5 CFS-C P 75/2.5 EI 60-U/C 90 8,2 15,0 CFS-C P 90/3 EI 120-U/C 75 12,5 CFS-C P 75/2.5 EI 120-U/C Hilti palokatkomansetti CFS-C P Numero 02/2015 sivu 11

12 Merkkiputket Putkiasetelma U/U Putkityyppi Valmistaja Putkikoko Seinämän Mansetin koko Luokitus Geberit Silent-db20 Geberit CFS-C P 63/2 EI 120-U/U (PE-S2) CFS-C P 63/2 EI 120-U/U CFS-C P 75/2.5 EI 120-U/U CFS-C P 90/3 EI 120-U/U CFS-C P 110/4 EI 120-U/U Wavin TS (PE-HD Wavin 50 4,6 CFS-C P 50/1.5 EI 90-U/U 100 RC) 75 6,8 CFS-C P 75/2.5 EI 120-U/U 90 8,2 CFS-C P 90/3 EI 120-U/U ,0 CFS-C P 110/4 EI 120-U/U Geberit Silent 32 1,8 CFS-C P 50/1.5 EI 120-U/U Ostendorf SkolandB, Phonex AS, 40 1,8 CFS-C P 50/1.5 EI 120-U/U Pipelife Master 3, 50 1,8 2,0 CFS-C P 50/1.5 EI 120-U/U POLO- PLAST Polo 56 4,0 CFS-C P 63/2 EI 90-U/C Kal NG, POLOPLAST Polo Kal 70 4,5 CFS-C P 75/2.5 EI 120-U/U 3S, Rehau Raupiano 75 1,8 3,8 CFS-C P 75/2.5 EI 120-U/U Plus, Wavin AS / KeKelit Phonex 90 2,8 4,5 CFS-C P 90/3 EI 120-U/U AS, Wavin SiTech, 110 2,7 5,3 CFS-C P 110/4 EI 120 U/U Cloes Blue Power, Cloes PhoNoFire, Aquatherm blue, 50 1,8 2,9 CFS-C P 50/1.5 EI 90-U/U Aquatherm blue Faserverbundrohr, 63 1,8 5,8 CFS-C P 63/2 EI 60-U/U Aquatherm red, 75 1,9 6,8 CFS-C P 75/2,5 EI 60-U/U Aquatherm green, 75 6,8 12,5 CFS-C P 75/2.5 EI 120 U/U Aquatherm green Faserverbundrohr, 90 8,2 15,0 CFS-C P 90/3 EI 120 U/U +GF+ PROGEF Standard pipe, +GF+ Dekaprop Industry pipe)aquatherm green Faserverbundrohr, +GF+ PROGEF Standard pipe, +GF+ Dekaprop Industry pipe 110 2,7 CFS-C P 110/4 EI 120 U/U sivu 12 Hilti palokatkomansetti CFS-C P Numero 02/2015

13 Merkkiputket Putkiasetelma U/C Putkityyppi Valmistaja Putkikoko Seinämän Mansetin koko Luokitus Aquatherm blue, CFS-C P 50/1.5 EI 90-U/C Aquatherm blue Faserverbundrohr, CFS-C P 63/2 EI 60-U/C Aquatherm red, CFS-C P 63/2 EI 120-U/C Aquatherm green, CFS-C P 75/2.5 EI 60-U/C Aquatherm green Faserverbundrohr, CFS-C P 75/2.5 EI 120-U/C +GF+ PROGEF Standard pipe, +GF+ Dekaprop Industry pipe)aquatherm green Faserverbundrohr, +GF+ PROGEF Standard pipe, +GF+ Dekaprop Industry pipe CFS-C P 50/1.5 EI 90-U/C Merkkiputket Putkiasetelma C/U Putkityyppi Valmistaja Putkikoko Seinämän Mansetin koko Luokitus Geberit Silent-db20 Geberit CFS-C P 160/6 EI 120-C/U (PE-S2) CFS-C P 160/6 EI 120-C/U Hilti palokatkomansetti CFS-C P Numero 02/2015 sivu 13

14 Kevyt seinä tai massiiviseinä Rakenteen min Muoviputket Armaflex AF -eristyksellä Mansettien välinen minimietäisyys: 0. Hilti Palokatkomansetti CFS-C P (A 3 ) asennettuna molein puolin rakennetta. Kiinnitys polttotestatulla metalliankkurilla ( M8 )esim. Hilti HUS- tai HST-ankkurilla. Kevyeen seinärakenteeseen M8 kierretangolla aluslevyn ja mutterin kanssa Standardiputket Putki- Standardi materiaali Putken halkaisija Seinämän Eristyksen Mansetin koko Luokitus Eristystapa PE EN 1519, EN , 110 4,2 10 CFS-C P 125/5 EI 90-U/U Jatkuva / Katkaistu EN ,2 25 CFS-C P 160/6 EI 90-U/U Jatkuva / yhtenäinen EN ISO ,7 5,5 9 CFS-C P 50/1.5 EI 120-U/C Jatkuva / DIN 8077/ ,6 6,9 9 CFS-C P 63/2 EI 120-U/C yhtenäinen, 75 6,8 10,3 10 CFS-C P 90/3 EI 120-U/C seinän ,0 15,1 10 CFS-C P 125/5 EI 120-U/C mollein puolin 250 Merkkiputket Putkityyppi Valmistaja Putken Seinämän Eristyksen Mansetin koko Luokitus Eristystapa halkaisija Aquatherm blue, CFS-C P 50/1.5 EI 120-U/C Jatkuva / Aquatherm CFS-C P 63/2 EI 120-U/C blue Faserver- bundrohr, CFS-C P 90/3 EI 120-U/C yhtenäinen, Aquatherm red, CFS-C P 125/5 EI 120-U/C pituus min 250 Aquatherm green, Aquatherm green Faserverbundrohr, +GF+ PROGEF Standard pipe, +GF+ Dekaprop Industry pipe) Aquatherm green Faserverbundrohr, +GF+ PROGEF Standard pipe, +GF+ Dekaprop Industry pipe Aquatherm green CFS-C P 50/1.5 EI 120-U/C Jatkuva / CFS-C P 63/2 EI 120-U/C CFS-C P 90/3 EI 120-U/C yhtenäinen, CFS-C P 125/5 EI 120-U/C pituus min 250 Aquatherm green Faserverbundrohr CFS-C P 50/1.5 EI 120-U/C Jatkuva / CFS-C P 63/2 EI 120-U/C CFS-C P 90/3 EI 120-U/C yhtenäinen, CFS-C P 125/5 EI 120-U/C pituus min 250 sivu 14 Hilti palokatkomansetti CFS-C P Numero 02/2015

15 Merkkiputket Putkityyppi Valmistaja Putken halkaisija Wavin TS (PE-HD 100 RC) Seinämän Eristyksen Mansetin koko Luokitus Eristystapa Wavin CFS-C P 63/2 EI 120-U/C Jatkuva / CFS-C P 75/2.5 EI 120-U/C CFS-C P 90/3 EI 120-U/C yhtenäinen, CFS-C P 110/4" EI 120-U/C pituus min CFS-C P 125/5 EI 120-U/C Friatherm starr (PVC-C) Rautitan flex (PE-Xa) Aquatherm Climatherm Faserverbundrohr () Aquatherm Firestop () PROGEF Standard pipe () Friatec CFS-C P 50/1.5 EI 120-U/C Jatkuva / CFS-C P 63/2 EI 120-U/C CFS-C P 75/2.5 EI 120-U/C yhtenäinen, CFS-C P 90/3 EI 120-U/C pituus min 250 Rehau CFS-C P 63/2 EI 120-U/C Jatkuva / CFS-C P 63/2 EI 120-U/C CFS-C P 75/2.5 EI 120-U/C yhtenäinen, pituus min 250 Aquatherm CFS-C P 50/1.5 EI 120-U/C Jatkuva / CFS-C P 63/2 EI 120-U/C CFS-C P 90/3 EI 120-U/C yhtenäinen, CFS-C P 125/5 EI 120-U/C pituus min 250 Aquatherm CFS-C P 50/1.5 EI 120-U/C Jatkuva / CFS-C P 63/2 EI 120-U/C CFS-C P 90/3 EI 120-U/C yhtenäinen, CFS-C P 125/5 EI 120-U/C pituus min 250 +GF CFS-C P 50/1.5 EI 120-U/C Jatkuva / CFS-C P 63/2 EI 120-U/C CFS-C P 90/3 EI 120-U/C yhtenäinen, CFS-C P 125/5 EI 120-U/C pituus min 250 Hilti palokatkomansetti CFS-C P Numero 02/2015 sivu 15

16 Kevyt seinä tai massiiviseinä Rakenteen min Komposiittiputket solukumi- / joustavalla eristyksellä Mansettien välinen minimietäisyys: 0. Hilti Palokatkomansetti CFS-C P (A 3 ) asennettuna molein puolin rakennetta. Kiinnitys polttotestatulla metalliankkurilla ( M8 ) esim. Hilti HUS- tai HST-ankkurilla. Kevyeen seinärakenteeseen M8 kierretangolla aluslevyn ja mutterin kanssa Merkkiputket Putken materiaali Geberit Mepla (PE-Xb/Al/ PE-HD) Rautitan stabil (PE-Xa/Al/ PE-HD) KELOX KM 110 (PE-X/Al/ PE) Valmistaja Putken halkaisija Seinämän Eristyksen Mansetin koko Luokitus Eristystapa Geberit 16 2,0 11,5 CFS-C P 50/1.5 EI 120-U/C Jatkuva / 32 3,0 13 CFS-C P 63/2 EI 120-U/C yhtenäinen 40 3,5 9 CFS-C P 63/2 EI 120-U/C 50 4,0 9 CFS-C P 63/2 EI 120-U/C 63 4,5 10 CFS-C P 75/2.5 EI 60-U/C 75 4,7 10 CFS-C P 90/3 EI 90-U/C Rehau 16 2,6 11,5 CFS-C P 50/1.5 EI 120-U/C Jatkuva / 32 4,7 13 CFS-C P 63/2 EI 120-U/C yhtenäinen 40 6,0 9 CFS-C P 63/2 EI 120-U/C Ke Kelit 16 2,0 11,5 CFS-C P 50/1.5 EI 120-U/C Jatkuva / 32 3,0 13 CFS-C P 63/2 EI 120-U/C yhtenäinen 32 3,0 9 CFS-C P 50/1.5 EI 90-U/C 40 4,0 9 CFS-C P 50/1.5 EI 90-U/C 50 4,5 9 CFS-C P 63/2 EI 90-U/C 63 6,0 10 CFS-C P 75/2.5 EI 90-U/C sivu 16 Hilti palokatkomansetti CFS-C P Numero 02/2015

17 2. Massiiviseinät Hiltin CFS-C-palokatkomansettia käytetään palauttamaan rakenteen palonkestävyys: Seinäläpiviennissä Hilti palokatkomansetti CFS-C P (A1) asennetaan moleille puolille seinää. Putken ja läpiviennin reunan välinen aukko tiivistetään joko kipsimassalla (A3), sementtipohjaisella laastilla koko seinän paksuudelta tai Hilti CFS-S ACR akryylipalokatkomassalla (A2) seinän moleilta puolin, vähiäissyvyys 15 seinän pinnasta. Akryylipalokatkomassan alla voidaan käyttää mineraalivillaa. Läpiviennin maks. koko: läpivientiaukko ei saa olla mansetin ulkoista halkaisijaa suurempi, jotta mansetti voitaisiin kiinnittää hyvin seinään. Mansettien välinen vähiäisetäisyys (s1): 0. Palokatkomansetti (A1) kiinnitetään koukuilla (F) (koukkujen vähiäismäärä: katso asennusohjeet) Kevyt rakenteiseen seinään sekä alhaisen tiheyden omaavaan massiiviseinään mansetti asennetaan M8-kierretangolla läpipulttaamalla ja muttereilla kiristämällä seinän molein puolin. Massiiviseinissä voidaan käyttää metalliankkureita (esim. Hilti HUS, DBZ, HSA). Lisä-äänieristystä (C1) PE-vaahdosta voidaan tarvittaessa käytettää kun läpivientiaukko on tiivistetty kipsimassalla tai laastilla. Äänieristys asennetaan putken ympärille seinään. Katso eniäis alla olevista taulukoista. Hilti palokatkomansetti CFS-C P Numero 02/2015 sivu 17

18 Massiiviseinä Muoviputket Mansettien välinen minimietäisyys: 0. Hilti Palokatkomansetti CFS-C P (A 3 ) asennettuna molein puolin rakennetta. Kiinnitys polttotestatulla metalliankkurilla ( M8 ) esim. Hilti HUS- tai HST-ankkurilla. Standardiputket Putkiasetelma U/U Putkimateriaali Standardi Putken halkaisija Seinämän Mansetin koko Luokitus PVC-U EN ISO , 180 3,6 8,6 CFS-C P 180/7 EI 180-U/U EN ISO 15493, DIN 8061/2, EN , EN 200 4,0 9,6 CFS-C P 200/8 EI 180-U/U ,5 10,8 CFS-C P 225/9 EI 180-U/U 250 4,9 11,9 CFS-C P 250/10 EI 180-U/U PE EN 1519, EN , 200 6,2 CFS-C P 200/8 EI 120-U/U EN ,8 CFS-C P 250/10 EI 120-U/U maksimi 5 EN ISO 15494, DIN 180 4,4 16,4 CFS-C P 180/7 EI 120-U/U 8074/ ,9 11,4 CFS-C P 200/8 EI 120-U/U ,4 CFS-C P 200/8 EI 180-U/U 225 5,5 12,8 CFS-C P 225/9 EI 180-U/U 250 6,2 14,2 CFS-C P 250/10 EI 180-U/U Standardiputket Putkiasetelma U/C Putkimateriaali Standardi Putken halkaisija Seinämän Mansetin koko Luokitus PVC-U EN ISO , 50 1,8 CFS-C P 50/1.5 EI 180-U/C EN ISO 15493, DIN 8061/2, EN , 250 4,9 11,9 CFS-C P 250/10 EI 180-U/C EN PE EN ISO 15494, 50 2,9 CFS-C P 50/1.5 EI 180-U/C DIN 8074/5 maksimi ,8 CFS-C P 250/10 EI 180-U/C 250 7,8 22,7 CFS-C P 250/10 EI 120-U/C Standardiputket Putkiasetelma C/U Putkimateriaali Standardi Putken halkaisija Seinämän Mansetin koko Luokitus EN CFS-C P 200/8 EI 120-C/U DIN EN CFS-C P 250/10 EI 120-C/U Standardiputket Putkiasetelma C/U Putkimateriaali Standardi Putken halkaisija Seinämän Mansetin koko Luokitus Geberit Silent CFS-C P 200/8 EI 120-C/U Ostendorf SkolandB, Phonex AS, Pipelife Master 3, POLO- PLAST Polo Kal NG, POLOPLAST Polo Kal 3S, Rehau Raupiano Plus, Wavin "AS / KeKelit Phonex AS, Wavin SiTech, Cloes Blue Power, Cloes PhoNoFire, Valsire CFS-C P 250/10 EI 120-C/U sivu 18 Hilti palokatkomansetti CFS-C P Numero 02/2015

19 3. Lattiat, vähiäistiheys 2400 kg/m 3 Hiltin CFS-C-palokatkomansettia käytetään palauttamaan rakenteen palonkestävyys: Lattialäpiviennissä Hilti palokatkomansetti CFS-C P (A 1 ) asennetaan lattian alapuolelle. Putken ja läpiviennin reunan välinen aukko tiivistetään joko kipsimassalla (A 3 ), sementtipohjaisella laastilla koko lattian paksuudelta tai Hilti CFS-S ACR akryylipalokatkomassalla (A 2 ) yläpuolelta ( tai molein puolin ), vähiäissyvyys 10 lattian pinnasta. Akryylipalokatkomassan alla voidaan käyttää mineraalivillaa. Mikäli vaadittava paloluokka on EI 120 tai alle (aukon halkaisija enintään 300 ), vaadittava paloluokka EI 180 (aukon halkaisija enintään 260 ): läpivientiaukko ei saa olla mansetin halkaisijaa suurempi, jotta mansetti voitaisiin kiinnittää hyvin seinään. Luokitus EI 180 (aukon halkaisija > 260 ): katso alla olevat taulukot. Mansettien / läpivientiaukkojen välinen min. etäisyys (s1): 0. Palokatkomansetti (A 1 ) kiinnitetty koukuilla (koukkujen vähiäismäärä: katso käyttöohjeet) ja metalliankkureilla (esim. Hilti HUS, DBZ, HSA) lattian alapuolelle (Metalliankkuri vähintään 6 mansetin koossa 110/4" ja 10 suureissa mansetin kokoluokissa). Äänieristyskappaleet (C 1 ) PE-vaahdosta, käytetään yhdessä kipsipohjaisen tasoitteen tai laastin kanssa aukon täyttämiseksi. Äänieristys asennetaan putken ympärille lattiaan. Katso eniäis alla olevista taulukoista. Hilti palokatkomansetti CFS-C P Numero 02/2015 sivu 19

20 Läpivientiaukon tiivistys (kaavioissa esitetään esimerkkinä eristämättömät putket) Kipsimassa tai sementtipohjainen laasti (A 3 ) Sementtipohjainen laasti (A 3 ) ja äänieristys (C 1 ) A3 C1 Hilti akryylipohjainen palokatkomassa CFS-S ACR (A 2 ) Putken eristys (kaaviot esittävät laastin esimerkkinä pyöreän aukon tiivisteestä) Paikallinen / yhtenäinen putkieristys (LS) Jatkuva / yhtenäinen putkieristys (CS) Kipsipohjainen tasoite tai sementtipohjainen laasti (A 3 ) Hilti akryylipohjainen palokatkomassa CFS-S ACR (A 2 ) sivu 20 Hilti palokatkomansetti CFS-C P Numero 02/2015

21 Massiivilattia 2400 kg/m Tehdaseristetyt putket Mansettien välinen minimietäisyys: 0. Hiltin CFS-C P -palokatkomansetti (A 3 ) asennettuna lattiarakenteen alapuolelle. Kiinnitys polttotestatulla metalliankkurilla ( M8 )esim. Hilti HUS- tai HST-ankkurilla Merkkiputket Putkimateriaali Valmistava Putkikoko Putken sisämitta Mansetin koko Luokitus ABS/PUR-eristys/ +GF+ COOL-FIT CFS-C P 90/3 EI 120-U/C PE-HD CFS-C P 110/4 EI 120-U/C CFS-C P 110/4 EI 120-U/C CFS-C P 160/6 EI 120-U/C CFS-C P 180/7 EI 60-U/C CFS-C P 225/9 EI 120-U/C CFS-C P 250/10 EI 120-U/C Hilti palokatkomansetti CFS-C P Numero 02/2015 sivu 21

22 Massiivilattiat 2400 kg/m Muoviputket Mansettien välinen minimietäisyys: 0. Hilti Palokatkomansetti CFS-C P (A 3 ) asennettuna lattiarakenteen alapuolelle. Kiinnitys polttotestatulla metalliankkurilla ( M8 ) esim. Hilti HUS- tai HST-ankkurilla. Standardiputket Putkiasetelma U/U Putkimateriaali Putkistandardi Putken halkaisija Putken seinämän PVC-U maksimi 5 PVC-C maksimi 5 PE maksimi 5 Mansetin koko Luokitus EN ISO , 20 1,5 2,2 CFS-C P 50/1.5 EI 120-U/U EN ISO 15493, DIN 8061/2, 50 2,4 5,6 CFS-C P 50/1.5 EN , 63 3,0 4,7 CFS-C P 63/2 EN ,2 3,6 CFS-C P 75/ ,7 4,3 CFS-C P 90/ ,8 8,1 CFS-C P 110/ ,7 6,0 CFS-C P 125/ ,5 11,8 CFS-C P 160/ ,6 8,6 CFS-C P 180/ ,0 9,6 CFS-C P 200/ ,5 10,8 CFS-C P 225/ ,9 11,9 CFS-C P 250/10 EN CFS-C P 50/1.5 EI 120-U/U CFS-C P 50/ CFS-C P 63/ CFS-C P 75/ CFS-C P 90/ CFS-C P 110/ CFS-C P 125/ CFS-C P 160/ CFS-C P 180/ CFS-C P 200/ CFS-C P 225/ CFS-C P 250/10 EN 1519, 50 3,0 CFS-C P 50/1.5 EI 120-U/U EN , EN ,0 CFS-C P 63/2 75 3,0 CFS-C P 75/ ,5 CFS-C P 90/ ,2 CFS-C P 110/ ,8 CFS-C P 125/ ,2 CFS-C P 160/ ,2 CFS-C P 200/ ,7 CFS-C P 250/10 EN ISO 15494, 20 1,9 2,8 CFS-C P 50/1.5 EI 90-U/U DIN 8074/5 50 2,9 4,6 CFS-C P 50/1.5 EI 120-U/U 63 1,8 5,8 CFS-C P 63/2 EI 120-U/U 75 1,9 6,8 CFS-C P 75/2.5 EI 120-U/U 90 2,2 8,2 CFS-C P 90/3 EI 120-U/U 110 2,7 10,0 CFS-C P 110/4 EI 120-U/U 125 3,1 7,1 CFS-C P 125/5 EI 120-U/U 160 4,0 9,1 CFS-C P 160/6 EI 120-U/U EN ISO 15494, ,9 CFS-C P 50/1.5 EI 90-U/U DIN 8074/5 2 putkea 1 mansetissa ,8 CFS-C P 50/1.5 sivu 22 Hilti palokatkomansetti CFS-C P Numero 02/2015

23 Normien mukaiset putket Putkenpään kokoonpano U/U Putkimateriaali Putkistandardi Putken halkaisija Putken seinämän Mansetin koko Luokitus EN ISO ,9 3,4 CFS-C P 50/1.5 EI 120-U/U DIN 8077/ ,8 2,9 CFS-C P 50/1.5 EI 120-U/U 63 1,8 5,8 CFS-C P 63/2 EI 180-U/U 75 1,9 6,8 CFS-C P 75/2.5 EI 180-U/U 90 2,2 8,2 CFS-C P 90/3 EI 180-U/U 110 2,7 CFS-C P 110/4 EI 180-U/U 125 3,1 CFS-C P 125/5 EI 180-U/U EN ,2 1,8 CFS-C P 50/1.5 EI 90-U/U 40 1,8 CFS-C P 50/ ,8 2,0 CFS-C P 50/ ,0 CFS-C P 63/2 75 1,9 4,5 CFS-C P 75/ ,5 CFS-C P 75/ ,8 4,5 CFS-C P 90/ ,7 5,3 CFS-C P 110/ ,9 5,3 CFS-C P 125/ ,3 CFS-C P 160/ ,9 5,3 CFS-C P 160/6 Normien mukaiset putket Putkiasetelma U/C Putkimateriaali Putkistandardi Putken halkaisija Putken seinämän PVC-U maksimi 5 PE maksimi 5 EN ISO , EN ISO 15493, DIN 8061/2, EN , EN EN ISO 15494, DIN 8074/5 EN ISO DIN 8077/8078 Mansetin koko Luokitus 50 1,8 CFS-C P 50/1.5 EI 180-U/C 250 4,0 11,9 CFS-C P 250/ ,9 CFS-C P 50/1.5 EI 180-U/C 180 4,4 16,4 CFS-C P 180/7 EI 120-U/C 200 4,9 11,4 CFS-C P 200/8 EI 120-U/C 225 m 5,5 12,8 CFS-C P 225/9 EI 120-U/C 250 6,2 22,7 CFS-C P 250/10 EI 120-U/C 250 7,8 CFS-C P 250/10 EI 180-U/C 40 3,7 5,5 CFS-C P 50/1.5 EI 120-U/C 50 4,6 8,3 CFS-C P 50/1.5 EI 180-U/C 63 5,8 10,5 CFS-C P 63/2 EI 180-U/C 75 6,8 CFS-C P 75/2.5 EI 180-U/C 75 6,8 12,5 CFS-C P 75/2.5 EI 120-U/C 90 8,2 CFS-C P 90/3 EI 180-U/C 90 8,2 15,0 CFS-C P 90/3 EI 120-U/C ,0 15,1 CFS-C P 110/4 EI 120-U/C Hilti palokatkomansetti CFS-C P Numero 02/2015 sivu 23

24 Merkkiputket Putkiasetelma U/U Putkimateriaali Putkistandardi Putken halkaisija Putken seinämän Geberit Silent-db20 (PE-S2) Wavin TS (PE-HD 100 RC) Mansetin koko Luokitus Geberit 75 3,6 CFS-C P 75/2.5 EI 180-U/U 90 5,6 CFS-C P 90/3 EI 180-U/U 110 cm 6.0 CFS-C P 110/4 EI 180-U/U 135 6,0 CFS-C P 160/6 EI 120-U/U 160 7,0 CFS-C P 160/6 EI 180-U/U Wavin 50 4,6 CFS-C P 50/1.5 EI 90-U/U 63 5,8 CFS-C P 63/2 EI 120-U/U 75 6,8 CFS-C P 75/2.5 EI 120-U/U 90 8,2 CFS-C P 90/3 EI 120-U/U ,0 CFS-C P 110/4 EI 120-U/U Geberit Silent 32 1,2 1,8 CFS-C P 50/1.5 EI 180-U/U Ostendorf SkolandB, Phonex AS, 40 1,8 CFS-C P 50/1.5 EI 180-U/U Pipelife Master 3, 50 1,8 2,0 CFS-C P 50/1.5 EI 180-U/U POLO- PLAST Polo 58 4,0 CFS-C P 63/2 EI 180-U/U Kal NG, POLOPLAST Polo Kal 75 1,9 4,5 CFS-C P 75/2.5 EI 180-U/U 3S, Rehau Raupiano 78 4,5 CFS-C P 75/2.5 EI 180-U/U Plus, Wavin AS / KeKelit Phonex 90 2,8 4,5 CFS-C P 90/3 EI 90-U/U AS, Wavin SiTech, 110 2,7 5,3 CFS-C P 110/4 EI 180-U/U Cloes Blue Power, Cloes PhoNoFire, 125 3,9 5,3 CFS-C P 125/5 EI 180-U/U Valsire Triplus, 135 5,3 CFS-C P 160/6 EI 180-U/U Valsire Silere, Marley Silent 160 4,9 5,3 CFS-C P 160/6 EI 90-U/U Magnaplast Skolan-dB Rehau / Raupiano Plus (--MV/) Wavin AS / KeKelit Phonex AS pipes Wavin SiTech Magnaplast 58 4,0 CFS-C P 63/2 EI 180-U/U 78 4,5 CFS-C P 75/ ,5 CFS-C P 90/ ,3 CFS-C P 110/ ,3 CFS-C P 160/ ,3 CFS-C P 160/6 Rehau 50 1,8 CFS-C P 50/1.5 EI 180-U/U 75 1,9 CFS-C P 75/2.5 EI 180-U/U 110 2,7 CFS-C P 110/4 EI 180-U/U Wavin 70 4,5 CFS-C P 75/2.5 EI 180-U/U 90 4,5 CFS-C P 90/3 EI 180-U/U 125 5,3 CFS-C P 125/5 EI 180-U/U 160 5,3 CFS-C P 160/6 EI 180-U/U Wavin 75 2,3 CFS-C P 75/2.5 EI 180-U/U 90 2,8 CFS-C P 90/3 EI 180-U/U 125 3,9 CFS-C P 125/5 EI 180-U/U 160 4,9 CFS-C P 160/6 EI 180-U/U Aquatherm blue, Aqua CFS-C P 50/1.5 EI 120-U/U therm blue Faserverbundrohr, Aquatherm CFS-C P 50/1.5 EI 180-U/U red, Aquatherm green, CFS-C P 63/2 EI 180-U/U Aquatherm green CFS-C P 75/2.5 EI 180-U/U Faserverbundrohr, +GF+ PROGEF CFS-C P 90/3 EI 180-U/U Standard pipe, +GF CFS-C P 110/4 EI 180-U/U Dekaprop Industry pipe) Aquatherm green CFS-C P 125/5 EI 180-U/U Faserverbundrohr, +GF+ PROGEF Standard pipe, +GF+ Dekaprop Industry pipe sivu 24 Hilti palokatkomansetti CFS-C P Numero 02/2015

25 Merkkiputket Putkiasetelma U/C Putki Putken valmistaja Putken halkaisija Putken seinämän Aquatherm blue, Aquatherm blue Faserverbundrohr, Aquatherm red, Aquatherm green, Aquatherm green Faserverbundrohr, +GF+ PROGEF Standard pipe, +GF+ Dekaprop Industry pipe)aquatherm green Faserverbundrohr, +GF+ PROGEF Standard pipe, +GF+ Dekaprop Industry pipe CFS-C P mansetti Luokitus CFS-C P 50/1.5 EI 120-U/C CFS-C P 50/1.5 EI 180-U/C CFS-C P 63/2 EI 180-U/C CFS-C P 75/2.5 EI 180-U/C CFS-C P 75/2.5 EI 120-U/C CFS-C P 90/3 EI 180-U/C CFS-C P 90/3 EI 120-U/C CFS-C P 110/4 EI 120-U/C Hilti palokatkomansetti CFS-C P Numero 02/2015 sivu 25

26 Massiivilattiat 2400 kg/m Muoviputket solukumi / joustavalla eristyksellä Mansettien välinen minimietäisyys: 0. Hilti Palokatkomansetti CFS-C P (A 3 ) asennettuna lattiarakenteen alapuolelle. Kiinnitys polttotestatulla metalliankkurilla ( M8 ) esim. Hilti HUS- tai HST-ankkurilla. Standardiputket EN ISO DIN 8077/8078 Putkimateriaali Merkkiputket Putkimateriaali Wavin TS (PE- HD-100 RC) Friatherm starr (PVC-C) Rautitan flex (PE-Xa) Standardi Putkikoko Seinämän Eristyksen Mansetin koko Luokitus Eristystapa 40 3,7 5,5 9 CFS-C P 63/2 EI 180-U/C Jatkuva 50 4,6 6,9 9 CFS-C P 75/2.5 EI 180-U/C 75 6,8 10,3 10 CFS-C P 90/3 EI 180-U/C yhtenäinen, 90 12,3 22,5 CFS-C P 160/6 EI 120-U/C pituus min ,0 15,1 10 CFS-C P 125/5 EI 180-U/C Valmistaja Putkikoko Seinämän Eristyksen Mansetin koko Luokitus Eristystapa Wavin 50 4,6 9 CFS-C P 63/2 EI 180-U/C Jatkuva Supllier 63 5,8 10 CFS-C P 75/ ,8 10 CFS-C P 90/3 yhtenäinen, 90 8,2 9,5 CFS-C P 110/4 pituus min ,0 9,5 CFS-C P 125/5 Friatec 32 3,6 9 CFS-C P 50/1.5 EI 180-U/C Jatkuva 40 4,5 9 CFS-C P 63/2 50 5,6 9 CFS-C P 75/2.5 yhtenäinen, 63 7,1 10 CFS-C P 90/3 pituus min 250 Rehau 40 6,0 9 CFS-C P 63/2 EI 180-U/C Jatkuva 50 6,9 9 CFS-C P 75/2.5 EI 180-U/C 63 8,6 9 CFS-C P 90/3 EI 180-U/C yhtenäinen, 40 6,0 9 20,5 CFS-C P 63/2 EI 120-U/C pituus min / , CFS-C P 75/2.5 EI 120-U/C 90/3 63 8,6 9 21,5 CFS-C P 90/3 EI 120-U/C 110/4 Aquatherm blue, 40 3, CFS-C P 63/2 EI 180-U/C Jatkuva Aquatherm 50 4, CFS-C P 75/2.5 EI 180-U/C blue Faserverbundrohr, 75 6, CFS-C P 90/3 EI 180-U/C yhtenäinen, Aquatherm red CFS-C P 160/6 EI 120-U/C pituus min 250 Aquatherm CFS-C P 125/5 EI 180-U/C green, Aquatherm green Faserverbundrohr, +GF+ PROGEF Standard pipe, +GF+ Dekaprop Industry pipe) Aquatherm green Faserverbundrohr, +GF+ PROGEF Standard pipe, +GF+ Dekaprop Industry pipe sivu 26 Hilti palokatkomansetti CFS-C P Numero 02/2015

27 Massiivilattiat 2400 kg/m Komposiittiputket Mansettien välinen minimietäisyys: 0 Hilti Palokatkomansetti CFS-C P (A 3 ) asennettuna lattiarakenteen alapuolelle. Kiinnitys polttotestatulla metalliankkurilla ( M8 ) esim. Hilti HUS- tai HST-ankkurilla. Merkkiputket Putkityyppi Valmistaja Putkikoko Seinämän Mansetin koko Luokitus Geberit Mepla Geberit 40 3,5 CFS-C P 50/1.5 EI 90-U/C (PE-Xb/Al/PE-HD) 50 4,0 CFS-C P 50/1.5 EI 120-U/C Äänieristyksen 63 4,5 CFS-C P 63/2 EI 60-U/C 75 4,7 CFS-C P 75/2.5 EI 30-U/C 110 6,0 CFS-C P 110/4 EI 180-U/U Hilti palokatkomansetti CFS-C P Numero 02/2015 sivu 27

28 Massalattiat 2400 kg/m Komposiittiputket solukumi- / joustavalla eristyksellä Mansettien välinen minimietäisyys: 0. Hilti Palokatkomansetti CFS-C P (A3) asennettuna lattiarakenteen alapuolelle. Kiinnitys polttotestatulla metalliankkurilla ( M8 ) esim. Hilti HUS- tai HST-ankkurilla Merkkiputket Putkityyppi Valmistaja Putkikoko Seinämän Geberit Mepla (PE-Xb/Al/ PE-HD) Geberit Mepla (PE-Xb/Al/ PE-HD) KELOX KM 110 (PE-X/Al/ PE-X) KELOX KM 110 (PE-X/Al/ PE-X) KELOX KM 110 (PE-X/Al/ PE-X) Rautitan stabil (PE-Xa//Al/ PE-HD) Mansetin koko Luokitus Luokitus Eristystapa Geberit 40 3,5 9 CFS-C P 63/2 EI 180-U/C Jatkuva 50 4,0 9 CFS-C P 63/2 63 4,5 9 CFS-C P 75/2.5 yhtenäinen, 75 4,7 10 CFS-C P 90/3 pituus min 250 Geberit 40 3,5 9 20,5 CFS-C P 63/2 EI 120-U/C 75/ , CFS-C P 63/2 90/3 63 4,5 9 21,5 CFS-C P 75/ /4 75 4, CFS-C P 90/3 125/5 KeKelit 32 3,0 9 CFS-C P 50/1.5 EI 180-U/C Jatkuva / 40 4,0 9 CFS-C P 50/1.5 EI 180-U/C yhtenäinen 50 4,5 9 CFS-C P 63/1.5 EI 180-U/C 63 6,0 10 CFS-C P 75/2.5 EI 120-U/C KeKelit 32 3,0 9 19,5 CFS-C P 50/1.5 75/ ,0 9 20,5 CFS-C P 50/1.5 75/ , CFS-C P 63/2 90/3 63 6, ,5 CFS-C P 75/ /4 EI 120-U/C Jatkuva / yhtenäinen KeKelit 32 3,0 19,5 CFS-C P 75/2.5 EI 120-U/C Jatkuva 40 4,0 20,5 CFS-C P 75/ ,5 21 CFS-C P 90/3 yhtenäinen, 63 6,0 21,5 CFS-C P 110/4 pituus min 250 Rehau 40 6,0 9 CFS-C P 63/2 EI 180-U/C Jatkuva 40 6,0 9 20,5 CFS-C P 63/2 EI 120-U/C 75/2.5 yhtenäinen, pituus min 250 sivu 28 Hilti palokatkomansetti CFS-C P Numero 02/2015

29 4. Massiivilattiat 550 kg/m 3 Lattian minimi 150, betoni tai kevyt betony, minimi tiheys 550 kg/m 3. Putket kannakoitava 200 lattirakenteen yläpuolelta. Massiivilattiat 550 kg/m Tehdaseristetyt Mansettien välinen minimietäisyys: 0. Hilti Palokatkomansetti CFS-C P (A3) asennettuna lattiarakenteen alapuolelle. Kiinnitys polttotestatulla metalliankkurilla ( M8 ) esim. Hilti HUS- tai HST-ankkurilla Merkkiputket Putkityyppi Valmistaja Putkikoko Seinämän Mansetin koko Luokitus ABS/PUR-eristys/ +GF+ COOL-FIT CFS-C P 90/3 EI 120-U/C PE-HD CFS-C P 110/4 EI 120-U/C CFS-C P 110/4 EI 120-U/C CFS-C P 160/6 EI 120-U/C CFS-C P 180/7 EI 60-U/C CFS-C P 225/9 EI 120-U/C CFS-C P 250/10 EI 120-U/C Massiivilattiat 550 kg/m Muoviputket Mansettien välinen minimietäisyys: 0. Hilti Palokatkomansetti CFS-C P (A 3 ) asennettuna lattiarakenteen alapuolelle. Kiinnitys polttotestatulla metalliankkurilla ( M8 ) esim. Hilti HUS- tai HST-ankkurilla. Standardiputket Putkiasetelma U/U Putkityyppi Valmistaja Putkikoko Seinämän Mansetin koko Luokitus PVC-U EN ISO , 20 1,5 2,2 CFS-C P 50/1.5 EI 120-U/U EN ISO 15493, DIN 8061/2, EN , EN Putkenpään kokoonpano U/U 50 2,4 5,6 CFS-C P 50/1.5 EI 120-U/U PE EN ISO 15494, DIN 8074/5 Putkenpään kokoonpano U/U EN ISO 15494, DIN 8074/5 2 putkea 1 mansetissa EN ISO DIN 8077/ ,9 2,8 CFS-C P 50/1.5 EI 90-U/U 50 2,9 4,6 CFS-C P 50/1.5 EI 90-U/U ,9 CFS-C P 50/1.5 EI 90-U/U ,8 CFS-C P 50/1.5 EI 90-U/U 20 1,9 3,4 CFS-C P 50/1.5 EI 120-U/U Hilti palokatkomansetti CFS-C P Numero 02/2015 sivu 29

30 Standardiputket Putkiasetelma U/C Putkityyppi Valmistaja Putkikoko Seinämän Mansetin koko Luokitus EN ISO ,7 5,5 CFS-C P 50/1.5 EI 120-U/C DIN 8077/ ,6 6,9 CFS-C P 50/ ,8 CFS-C P 75/ ,3 CFS-C P 90/ ,0 15,1 CFS-C P 110/4 Merkkiputket Putkiasetelma U/U Putkityyppi Valmistaja Putkikoko Seinämän Mansetin koko Luokitus Geberit Silent-db20 (PE-S2) CFS-C P 63/2 75/2.5 EI 180-U/U CFS-C P 63/2 75/ CFS-C P 110/4 Wavin TS (PE-HD-100 RC) Wavin CFS-C P 50/1.5 EI 90-U/U CFS-C P 63/2 EI 120-U/U 75/ CFS-C P 75/2.5 EI 120-U/U CFS-C P 90/3 EI 120-U/U CFS-C P 110/4 EI 120-U/U Master 3 (-CO/ -MV/-CO) Polo Kal 3S (/ -MV/) Polo Kal NG (-CO/ -MV/-CO) Pipelife 32 1,2 CFS-C P 50/1.5 EI 90-U/U 40 1,8 CFS-C P 50/ ,8 CFS-C P 50/ ,8 CFS-C P 75/ ,8 CFS-C P 110/4 POLOPLAST 75 3,8 CFS-C P 75/2.5 EI 90-U/U 90 4,5 CFS-C P 90/ ,8 CFS-C P 110/4 POLOPLAST 32 1,8 CFS-C P 50/1.5 EI 90-U/U 40 1,8 CFS-C P 50/ ,0 CFS-C P 50/ ,6 CFS-C P 75/ ,0 CFS-C P 90/ ,6 CFS-C P 110/4 Aquatherm blue, CFS-C P 50/1.5 EI 120-U/U Aquatherm blue Faserverbundrohr, 20 2,8 CFS-C P 50/1.5 EI 120-U/U Aquatherm red, CFS-C P 50/1.5 EI 120-U/U Aquatherm green, CFS-C P 50/1.5 EI 120-U/U Aquatherm green Faserverbundrohr, CFS-C P 75/2.5 EI 120-U/U +GF+ PROGEF CFS-C P 90/3 EI 120-U/U Standard pipe, +GF+ Dekaprop Industry CFS-C P 110/4 EI 120-U/U pipe)aquatherm green Faserverbundrohr, +GF+ PROGEF Standard pipe, +GF+ Dekaprop Industry pipe sivu 30 Hilti palokatkomansetti CFS-C P Numero 02/2015

31 Merkkiputket Putkiasetelma U/C Putkityyppi Valmistaja Putkikoko Seinämän Mansetin koko Luokitus Polo Kal NG (-CO/ -MV/-CO) POLOPLAST CFS-C P 200/8 EI 180-U/C CFS-C P 250/10 EI 180-U/C Massiivilattiat 550 kg/m Muoviputket solukumi / joustavalla eristyksellä Mansettien välinen minimietäisyys: 0. Hilti Palokatkomansetti CFS-C P (A 3 ) asennettuna lattiarakenteen alapuolelle. Kiinnitys polttotestatulla metalliankkurilla ( M8 ) esim. Hilti HUS- tai HST-ankkurilla. Standardiputket Putkiasetelma Putkityyppi Valmistaja Putkikoko Seinämän Mansetin koko Luokitus Luokitus Eristystapa EN ISO DIN 8077/ ,3 15,1 22,5 10 CFS-C P 160/6 CFS-C P 125/5 EI 120-U/C EI 120-U/C Jatkuva yhtenäinen, pituus min 250 Merkkiputket Putkiasetelma U/C (Avoin / Suljettu) Putkityyppi Valmistaja Putkikoko Seinämän Mansetin koko Eristystapa Rautitan flex (PE-Xa) Aquatherm Climatherm Faserverbundrohr Aquatherm Fusiotherm Faserverbundrohr Aquatherm Firestop Luokitus Luokitus Rehau 40 6,0 20,5 CFS-C P 63/2 75/2.5 EI 120-U/C 50 6,9 21 CFS-C P 75/2.5 EI 120-U/C 90/3 63 8,6 21,5 CFS-C P 110/4 EI 120-U/C Aquatherm 90 12,3 22,5 CFS-C P 160/6 EI 120-U/C ,1 10 CFS-C P 125/5 EI 120-U/C Aquatherm 90 12,3 22,5 CFS-C P 160/6 EI 120-U/C ,1 10 CFS-C P 125/5 EI 120-U/C Aquatherm 90 12,3 22,5 CFS-C P 160/6 EI 120-U/C ,1 10 CFS-C P 125/5 EI 120-U/C Jatkuva yhtenäinen, pituus min 250 Hilti palokatkomansetti CFS-C P Numero 02/2015 sivu 31

32 Massiivilattiat 550 kg/m Komposiittiputket Mansettien välinen minimietäisyys: 0. Hilti Palokatkomansetti CFS-C P (A3) asennettuna lattiarakenteen alapuolelle. Kiinnitys polttotestatulla metalliankkurilla ( M8 )esim. Hilti HUS- tai HST-ankkurilla. Merkkiputket Putkiasetelma U/C Putkityyppi Valmistaja Putkikoko Seinämän Mansetin koko Luokitus Geberit Mepla Geberit 40 3,5 CFS-C P 50/1.5 EI 90-U/C (PE-Xb/Al/PE-HD) 50 4,0 CFS-C P 50/1.5 EI 120-U/C 63 4,5 CFS-C P 63/2 EI 60-U/C 75 4,7 CFS-C P 75/2.5 EI 30-U/C Massiivilattiat 550 kg/m Komposiittiputket solukumi- / joustavalla eristyksellä Mansettien välinen minimietäisyys: 0. Hilti Palokatkomansetti CFS-C P (A3) asennettuna lattiarakenteen alapuolelle. Kiinnitys polttotestatulla metalliankkurilla ( M8 )esim. Hilti HUS- tai HST-ankkurilla. Merkkiputket Putkiasetelma U/C (Avoin / Suljettu) Putkityyppi Valmistaja Putkikoko Seinämän Geberit Mepla (PE-Xb/Al/ PE-HD) KELOX KM 110 (PE-X/Al/ PE-X) Rautitan stabil (PE-Xa/Al/ PE-HD) Eristeen Mansetin koko Geberit 40 3,5 20,5 CFS-C P 63/2 75/ ,0 21 CFS-C P 63/2 90/3 63 4,5 21,5 CFS-C P 75/ /4 75 4,7 22 CFS-C P 90/3 125/5 Luokitus EI 120-U/C EI 120-U/C EI 120-U/C EI 120-U/C Eristystapa Jatkuva yhtenäinen, pituus min 250 KeKelit 32 3,0 19,5 CFS-C P 75/2.5 EI 120-U/C Jatkuva 40 4,0 20,5 CFS-C P 75/2.5 EI 120-U/C 50 4,5 21 CFS-C P 90/3 EI 120-U/C yhtenäinen, 63 6,0 21,5 CFS-C P 110/4 EI 120-U/C pituus min 250 Rehau 40 6,0 20,5 CFS-C P 63/2 EI 120-U/C Jatkuva 75/2.5 yhtenäinen, pituus min 250 sivu 32 Hilti palokatkomansetti CFS-C P Numero 02/2015

33 Mineraalivillatuotteet, joita voidaan käyttää tiivisteenä CFS-S ACR akryyl palokatkomassan kanssa: Tuote Heralan LS Isover loose wool SL Isover Universal-Stopfwolle Rockwool RL Paroc Pro Loose Wool Valmistaja Knauf Insulation Saint-Gobain IsoverSaint-Gobain Isover Saint-Gobain IsoverSaint-Gobain Isover Rockwool Paroc OY AB Tekniset tiedot joustavalle elastomeeriselle eristeelle, joka soveltuu käytettäväksi putken eristeenä: Armacell International GmbH: Armaflex AF (CE-merkintä EN standardin mukaisesti). Hilti palokatkomansetti CFS-C P Numero 02/2015 sivu 33

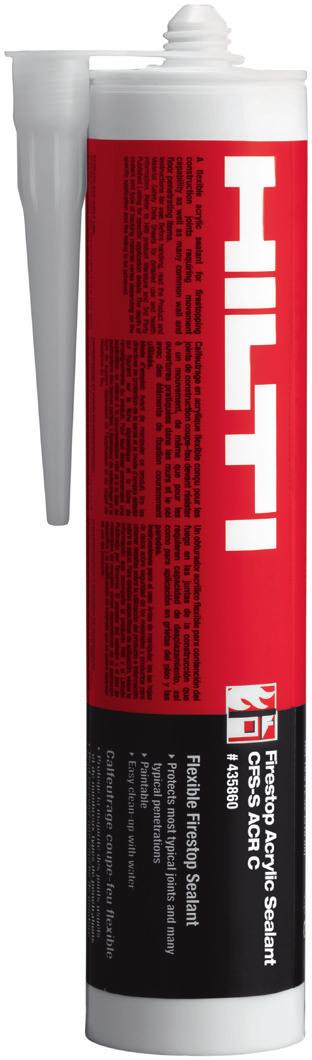

34 Hilti akryylipohjainen palokatkomassa CFS-S ACR Akryylipohjainen palokatkomassa, joka tarjoaa liikkuvuuden paloluokiteltuihin saumausmassoihin ja läpivientisaumoihin Käyttökohteet n Joustavien seinärakenteiden sisällä tai välissä n Pystysuorat saumat seinärakenteissa ja niiden välillä n Vaakasuorat saumat seinän ja lattian, sisäkaton tai katon välillä n Lattiarakenteen saumat n Läpivientisaumat (teräs- ja kupariputket) Edut n Helppo annostella, levittää ja käsitellä n Vahva kiinnittyminen erilaisiin pohjamateriaaleihin n Pieni kutistuma kuivumisen jälkeen n Erinomaiset ilmaäänen eristysominaisuudet n Laaja käyttölämpötila-alue Tekniset tiedot CFS-S ACR Kemikaalipohja Vesipohjainen akryylidispersio Tilavuuden kutistuma < 20 % Liike 12,5 % (ISO 11600) Kovettumisaika (lämpötila 23 ~ 3 / 72 h C / suhteellinen kosteus 50 %) Levityksen lämpötila-alue 5 C 40 C Säilytys- ja 5 C 25 C kuljetuslämpötila-alue Säilyvyys (lämpötila 73 F/23 C 24 kuukautta ja suhteellinen kosteus 50 %) Reaktio paloluokkaan D-s1d0 (EN ) Hyväksynnät* ETA 10 / 0292, ETA 10 / 0389 * Eurooppalainen tekninen hyväksyntä (ETA) on saatavilla paikalliselta Hiltin yhteyshenkilöltä tai osoitteesta Pakkaus Tilavuus Väri Tilausnimike Myyntimäärä Tavaranumero Panos 310 ml Valkoinen Akryylipohjainen palokatkomassa CFS-S ACR 1 kpl Panos 310 ml Valkoinen Akryylipohjainen palokatkomassa CFS-S ACR 1 kpl Panos 310 ml Harmaa Akryylipohjainen palokatkomassa CFS-S ACR 1 kpl Foliopatruuna 580 ml Valkoinen Akryylipohjainen palokatkomassa CFS-S ACR 20 kpl Sanko 5 l Valkoinen Akryylipohjainen palokatkomassa CFS-S ACR 1 kpl Sanko 10 l Valkoinen Akryylipohjainen palokatkomassa CFS-S ACR 1 kpl sivu 34 Hilti palokatkomansetti CFS-C P Numero 02/2015
