1 Turun Seudun Energiantuotanto Oy NA4 CHP projekti Siemens Turun Seudun Energiantuotanto Oy

2 Turun Seudun Energiantuotanto OY Turku Energian ja Fortumin pitkäaikainen kaukolämmön toimitussopimus on päättynyt ja tilalle on muodostettu yhteisesti omistettu tuotantoyhtiö, johon naapurikaupungit ovat liittyneet. Lämpökuormat yhdistetty (kaukolämpö ja höyry), vastapainehyöty jaettu. KL:n ja myynti ja jakelu koko alueelle on TE:llä ja höyryn myynti Fortumilla TSE Oy omistaa ns perustuotantolaitokset ja optimoi alueen tuotannon. Uusi voimalaitos NA4 CHP on mitoitettu koko lämpökuormaan Turun Seudun Energiantuotanto Oy

3 Naantalin voimalaitos ja muut TSE laitokset Alkuaan kolme lauhdetuotantoyksikköä hiilellä 3*125 MWe Rakennettu vuosian Kaksi muutettu CHPtuotantoon 80-luvun puolivälissä (KL-väliotto) Nyt 325 MWe/420 MWth Lisäksi TSE:llä tuotantokapasiteettina Turussa 50 MW biokattila ja 2* 20 MW lämpöpumput (tuottavat myös kaukojäähdytystä). Yhteensä 450 MW kaukolämpöä Turun Seudun Energiantuotanto Oy

4 NA4 Investoinnin perusteet Naantalin nykyisen voimalaitoksen ikääntyneen kapasiteetin korvaaminen. CHP-tuotantoon muutettujen Na2- ja Na3- yksikköjen käyttötunnit ovat > h Uuden IE-direktiivin mukaiset, myös vanhoihin laitoksiin kohdistuvat, tiukentuvat päästömääräykset (N,S, pöly) olisi merkinnyt tuntuvia investointeja Tarve vähentää oleellisesti hiilen käyttöä siirtymällä uusiutuviin. Omistajilla uusiutuvien käyttötavoitteet. Joustavuus polttoaineiden ja kuormanmuutosten suhteen merkitys kasvaa vaihtelevan energia- ja ilmastopolitiikan takia Parempi käyttötalous (polttoainejousto, hyötysuhde, kuormitusalue) Vaikka sähkön alhainen markkinahinta on haste uskomme CHP-tuotantoon Turun Seudun Energiantuotanto Oy

5 Uusi voimalaitos NA4 CHP-projekti Monipolttoaine CHP: kaukolämmön tuotanto 200 MW ja samanaikaisesti 50 MW prosessihöyryä, sähköteho 150 MW Polttoaineena käyntiin lähdettäessä biopolttoaine %, turve noin 5 % ja loput kivihiiltä. Myöhemmin tavoitteena % bio-osuus. Biopolttoaine on rankahaketta, metsähaketta, kantoa, teollisuuden sivutuotteita yms. 40 % vastaa noin 1200 GWh/a Kokonaiskustannusarvio 260 M, ja tuotannollinen koekäyttö (keskeytymätön) alkaa lokakuussa 2017 Päälaitetoimittajat: Kattila ja savukaasun puhdistus Valmet Turbiini-generaattori, sähköliityntä Siemens Polttoaineen käsittely Raumaster Rakentamisen osuus toteutettu allianssimallilla muuten EPCMtoteutusmalli Turun Seudun Energiantuotanto Oy

6 NA4 / hankinnat ja JHL Omistuspohjasta ja kaukolämmön roolista johtuen hankinnat toteutettu JHL:n mukaisesti pääosin neuvottelumenettelyllä Erityisellä huolella on yritetty paneutua esivalintakriteereihin, jotta ainoastaan laadukkaat toimijat olisivat mukana lopulisessa tarjousvaiheessa Valituskynnys on selvästi alentunut, on siis syytä kiinnittää erityista huolellisuutta valintakriteereihin ja että valintakriteerit on myös selväsanaisesti kerrottu kyselyssä Olemme yrittäneet painottaa laatua, hinnan painoarvo vertailussa on ollut tasolla % hankinnasta riippuen. Rakentamisen allianssihankinnassa hinnan painoarvo oli 25 % Turun Seudun Energiantuotanto Oy

7 Siemensin osuus Siemens vahvasti mukana TSE:n NA4 CHP projektissa Turbiini-generaattori Kaksipesäinen höyryturbiini: SST800+SST500 (HP/IP + LP), 162 MWe Generaattori: Gen5-100A-2P, 180 MVA / 15,75 kv Kaukolämmönvaihtimet ja KP-esilämmittimet Turbiiniautomaatio SPPA-R3000 Generaattorisuojaus, tahdistus ja magnetointi Sähköistystoimitus (3 erillistä sopimusta) Power to Grid -paketti : IPB-putkikiskosto, generaattorikatkaisija HB3-80, omakäyttömuuntaja 25 MVA - 15,75/10,5 kv, 110 kv kaapelointi, 110 kv avokytkinlaitos Keskijännitepaketti : 10 kv kojeisto NXAir (14 kenttää), jakelumuuntajat (7 kpl, sekä öljy -että kuivamuuntajia) Pienjännitepaketti : LV-keskukset Sivacon S8 (14 kpl), kiskosillat, UPS- ja DC-jakelujärjestelmät, varavoimakone (EDG)

8 Turbiini Naantalin satamassa T

9 Turbiini Naantalin satamassa T

10 Turbiinin rahtaus satamasta työmaalle ja siirto pedille Turun Seudun Energiantuotanto Oy

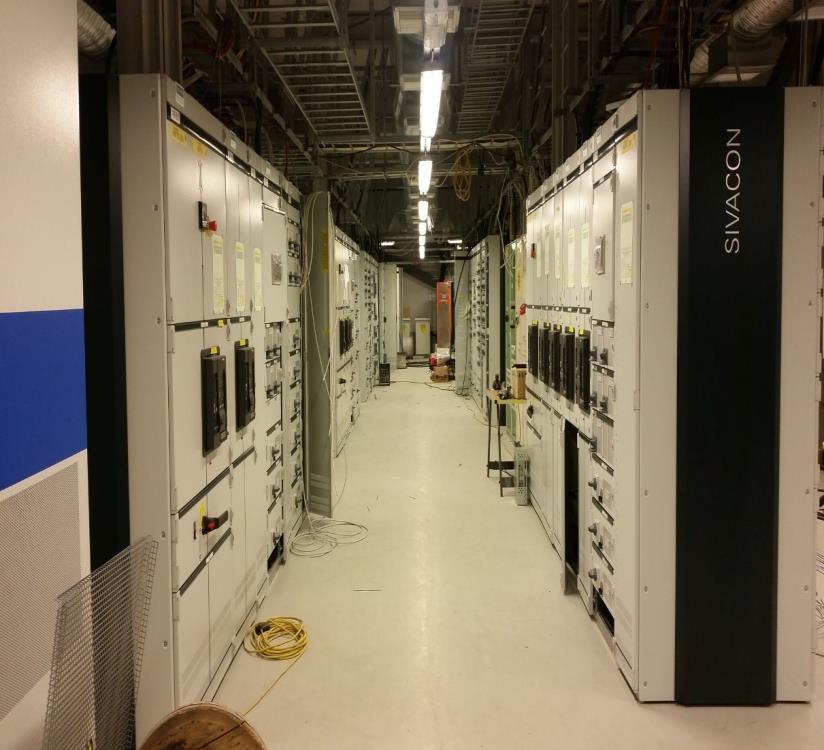

11 10 kv kojeisto ja 690/400 VAC keskuksia asennettuna paikoilleen Turun Seudun Energiantuotanto Oy

12 NA4 CHP -projekti & POLTE-allianssi, Naantali

13 NA4 CHP - projektin toteutusorganisaatio

14 Allianssin rajaus tähän päädyttiin Rakentamisen allianssisopimus EPCM / BoP Tilaaja OE Rak. suun. Kattilatoimittaja RAK - urakoitsija Turbiinitoimittaja Aliurakoitsijat Toimittajat Polttoaineenkäsittely LVIASsuun. Palveluntuottajat Allianssin alihankkijat Hankitaan allianssiosapuolten nimiin Hankitaan perinteisillä urakkamuodoilla Voidaan käyttää kannustimia 14

15 NA4 CHP-projekti / rakentamisen allianssi Rakennusteknisten töiden ja talotekniikan suunnitteluosuus ja toteutus (n.50 M ): Alue-ja pohjatyöt Paalutukset ja kaikki perustukset Betonirakenteet ja laitetoimitusten ulkopuoliset teräsrakenteet Talotekniikka ja palosammutusjärjestelmät POLTE-allianssi Turun Seudun Energiantuotanto Oy YIT Rakennus Oy A-Insinöörit Suunnittelu Oy Insinööritoimisto AX-LVI Oy Allianssin aikataulu Allianssin tarjousvaihe 5 kk 4/2014-9/2014 Allianssin kehitysvaihe (KAS) 7 kk Allianssin Toteutusvaihe (TAS) 5/ /2017

16 Tapani Bastman 16

17 NA4 käytön haasteet Hiilen ja turpeen kohtelu jatkossa (verotus, CO2-päästömaksut), turpeen kohtelu vaikuttaa Naantaliin ainakin välillisesti. Mitoituksessa on varauduttu myös 100 % biomahdollisuuteen. Biopolttoaineiden saatavuus järkevään hintaan, lisäksi mahdollinen byrokratia (sertifiointi, tuotantotuki jne). Puuperäisen biopolttoaineen hillineutraalisuus? Sähköntuotantotuki? Oma (hiili)satama tekee kilpailun haasteelliseksi biolle. Toisaalta satama mahdolistaa bion tuonnin. Tuontibion kohtelu? Alhainen sähkön markkinahinta ja uusiutuvien tuet heikentää CHPlaitosten ja siten myös kaukolämmön kannattavuutta Seostuhkan käyttömahdollisuudet tullee ohjaamaan myös polttoaineiden käyttöä ja valintaa Koko järjestelmän (tuotanto-, siirto- ja akkukapasiteetti) päivittäinen optimointi ja polttoainejouston hyödyntäminen älykkäät ratkaisut! Turun Seudun Energiantuotanto Oy

18 Kiitoksia 18
