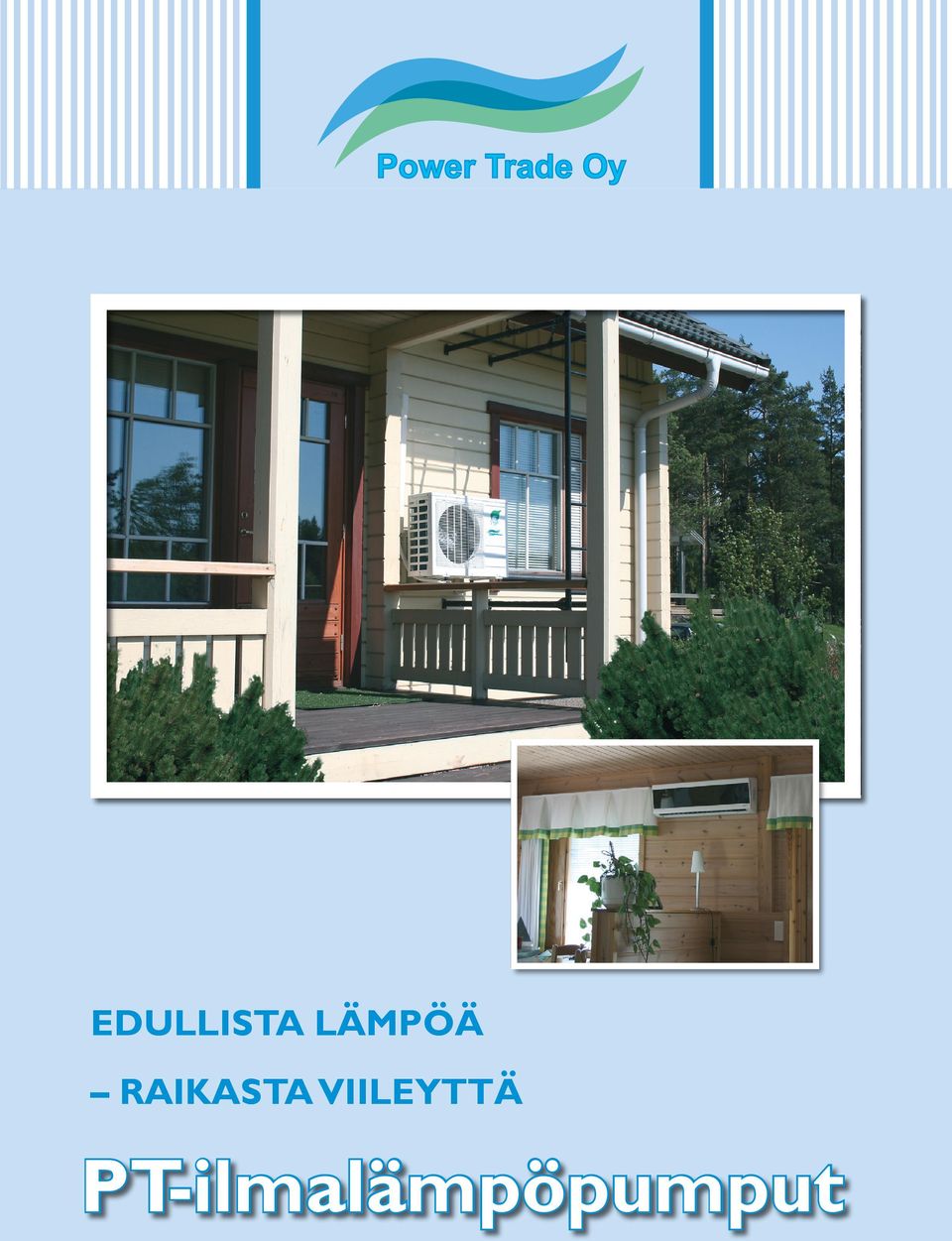

1 Edullista lämpöä raikasta viileyttä PT-ilmalämpöpumput

2 Ilmalämpöpumppu säästää lämmityksessä ja lisää mukavuutta viilentämällä helteellä Edullista lämpöä kaikkina vuodenaikoina Ilmalämpöpumppu on erinomainen tukilämmönlähde energiansäästöön lämmityksessä. Sillä saavutetaan merkittävää energiansäästöä lämmityskäytössä. Sitä ei kuitenkaan kannata mitoittaa päälämmönlähteeksi, sillä kireimmillä pakkasilla, kun lämmitysenergian tarve on suurimmillaan, laskee ilmalämpöpumpun lämmitysteho lähelle kuluttamaansa sähkötehoa. Silloin on parempi olla joku muu lämmönlähde tukemassa sitä. Puolueettomien tutkimusten mukaan kaikkein kustannustehokkain lämmitysmuotoyhdistelmä on ilmalämpöpumppu ja varaava tulisija yhdessä. Katso lisätietoja energiansäästöstä Viilennystä kesähelteellä Liian korkea lämpötila alentaa ihmisen suorituskykyä niin henkisessä kuin ruumiillisessakin mielessä. Tutkimuksissa on todettu että, jokainen 25 C asteen ylittävä aste alentaa suorituskykyä noin kahdella prosentilla. Erityisen raskaaksi käy jos liika kuumuus ja liian korkea ilman kosteusprosentti vaikeuttaa nukkumista ja estää riittävän unen saannin. Il- malämpöpumppu helpottaa huomattavasti elämää helteellä viilentämällä ja alentamalla sisäilman kosteusprosentin miellyttävälle tasolle. Ilmalämpöpumpun toimintaperiaate Ilmalämpöpumppu muodostuu kahdesta putkistolla toisiinsa liitetystä laitteesta; ulko- ja sisäyksiköstä. Kompressori ja ohjausventtiilit sijaitsevat ulkoyksikössä, ohjauselektroniikka sisäyksikössä. Molemmissa on lämmönvaihdinkennosto ja puhallin, jolla saadaan ilma kiertämään kennoton läpi. Lämmityskäytössä herkästi haihtuvan kylmäaineen paineen annetaan pudota ulkoyksikön kennossa, jolloin se höyrystyy ja ottaa höyrystymislämpönsä ulkoilmasta. Höyrystynyt kylmäaine ohjataan putkistoa myöten sisäyksikön kennoestoon, jossa se paineen nousun johdosta nesteytyy ja luovuttaa höyrystymislämpönsä huoneilmaan. Tällä prosessilla saadaan siirretyksi lämpöenergiaa ulkoa sisälle kovimmallakin pakkasella. Prosessi voidaan kääntää ohjausventtiilillä toisin päin ja saadaan laite siirtämään lämpöä sisältä ulos, eli viilentämään sisätilaa. ulkoyksikkö kaasu neste sisäyksikkö Lämmityskäyttö Kylmäaine virtaa nesteenä ulkoyksikön kennoon, jossa paineen annetaan laskea ja kylmäaine kaasuuntuu ottaen ulkoilmasta lämpöä. Kaasu ohjataan sisäyksikön kennostoon samalla painetta lisäten jolloin kaasu nesteytyy ja luovuttaa ulkoilmasta ottamansa lämpöenergian sisäilmaan. kaasu neste Jäähdytyskäyttö Jäähdytyskäytössä taas kylmäainevirtakin on toisin päin. Aine virtaa nesteenä sisäyksikköön kaasuuntuu siellä ja ottaa mukaansa lämpöenergiaa sisäilmasta ja luovuttaa sen ulos kylmäainekaasun taas tiivistyessä nesteeksi. Edistyksellinen DC inverter vai halvempi on/off Ilmalämpöpumpun toimintaa ohjataan säätämällä asetuslämpötila kaukosäätimestä haluttuun arvoon. On/off ilmalämpöpumppu käy täydellä teholla kunnes säädetty lämpötila on saavutettu ja pysähtyy tämän jälkeen odottamaa, että lämpötila taas muuttuu. DC inverter ohjattu ilmalämpöpumppu sen sijaan laskee tehoaan elektronisesti lämpötilan lähestyessä säädettyä arvoa. Tästä on se etu että kompressori käy suurimman osan ajasta osateholla. Tällöin laitteen hyötysuhde on selkeästi parempi ja äänitaso ymmärrettävästi alhaisempi. Lisäksi lämpötila pysyy tasaisempana koneen tuottaessa koko ajan tarvittavan määrän lämpöä. Nykyaikaiset lämmityskäyttöön kehitetyt ilmalämpöpumput ovat poikkeuksetta inverter ohjattuja ja yhä useammat digitaalisesti ohjattuja DC invertereitä. On/off laitteistoja käytetään enimmäkseen viilennyskäytössä kohteissa, joissa hankintahinnalla on suurempi merkitys kuin äänellä tai hyötysuhteella.

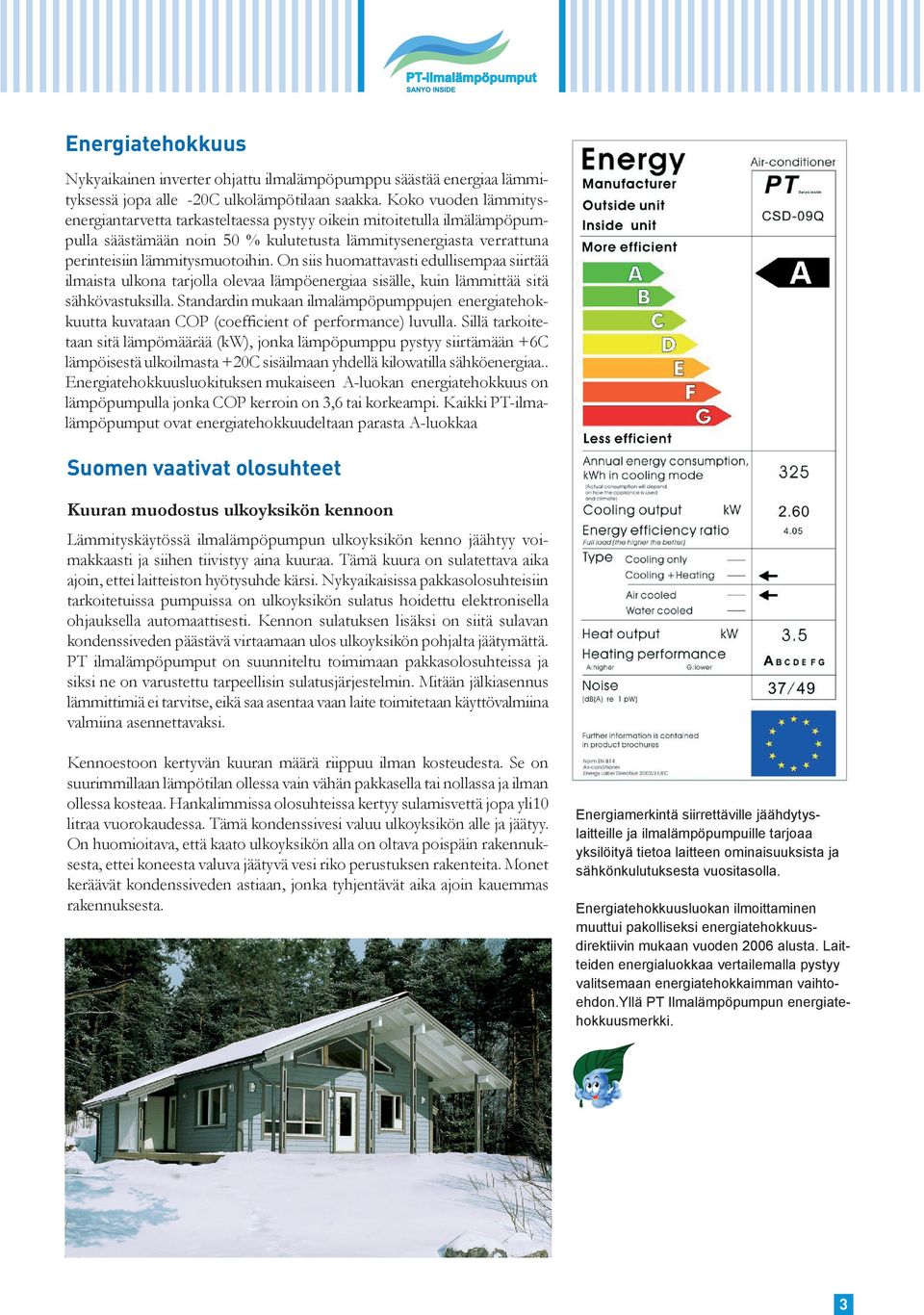

3 Energiatehokkuus Nykyaikainen inverter ohjattu ilmalämpöpumppu säästää energiaa lämmityksessä jopa alle -20C ulkolämpötilaan saakka. Koko vuoden lämmitysenergiantarvetta tarkasteltaessa pystyy oikein mitoitetulla ilmälämpöpumpulla säästämään noin 50 % kulutetusta lämmitysenergiasta verrattuna perinteisiin lämmitysmuotoihin. On siis huomattavasti edullisempaa siirtää ilmaista ulkona tarjolla olevaa lämpöenergiaa sisälle, kuin lämmittää sitä sähkövastuksilla. Standardin mukaan ilmalämpöpumppujen energiatehokkuutta kuvataan COP (coefficient of performance) luvulla. Sillä tarkoitetaan sitä lämpömäärää (kw), jonka lämpöpumppu pystyy siirtämään +6C lämpöisestä ulkoilmasta +20C sisäilmaan yhdellä kilowatilla sähköenergiaa.. Energiatehokkuusluokituksen mukaiseen A-luokan energiatehokkuus on lämpöpumpulla jonka COP kerroin on 3,6 tai korkeampi. Kaikki PT-ilmalämpöpumput ovat energiatehokkuudeltaan parasta A-luokkaa Suomen vaativat olosuhteet Kuuran muodostus ulkoyksikön kennoon Lämmityskäytössä ilmalämpöpumpun ulkoyksikön kenno jäähtyy voimakkaasti ja siihen tiivistyy aina kuuraa. Tämä kuura on sulatettava aika ajoin, ettei laitteiston hyötysuhde kärsi. Nykyaikaisissa pakkasolosuhteisiin tarkoitetuissa pumpuissa on ulkoyksikön sulatus hoidettu elektronisella ohjauksella automaattisesti. Kennon sulatuksen lisäksi on siitä sulavan kondenssiveden päästävä virtaamaan ulos ulkoyksikön pohjalta jäätymättä. PT ilmalämpöpumput on suunniteltu toimimaan pakkasolosuhteissa ja siksi ne on varustettu tarpeellisin sulatusjärjestelmin. Mitään jälkiasennus lämmittimiä ei tarvitse, eikä saa asentaa vaan laite toimitetaan käyttövalmiina valmiina asennettavaksi. Kennoestoon kertyvän kuuran määrä riippuu ilman kosteudesta. Se on suurimmillaan lämpötilan ollessa vain vähän pakkasella tai nollassa ja ilman ollessa kosteaa. Hankalimmissa olosuhteissa kertyy sulamisvettä jopa yli10 litraa vuorokaudessa. Tämä kondenssivesi valuu ulkoyksikön alle ja jäätyy. On huomioitava, että kaato ulkoyksikön alla on oltava poispäin rakennuksesta, ettei koneesta valuva jäätyvä vesi riko perustuksen rakenteita. Monet keräävät kondenssiveden astiaan, jonka tyhjentävät aika ajoin kauemmas rakennuksesta. Energiamerkintä siirrettäville jäähdytyslaitteille ja ilmalämpöpumpuille tarjoaa yksilöityä tietoa laitteen ominaisuuksista ja sähkönkulutuksesta vuositasolla. Energiatehokkuusluokan ilmoittaminen muuttui pakolliseksi energiatehokkuusdirektiivin mukaan vuoden 2006 alusta. Laitteiden energialuokkaa vertailemalla pystyy valitsemaan energiatehokkaimman vaihtoehdon.yllä PT Ilmalämpöpumpun energiatehokkuusmerkki.

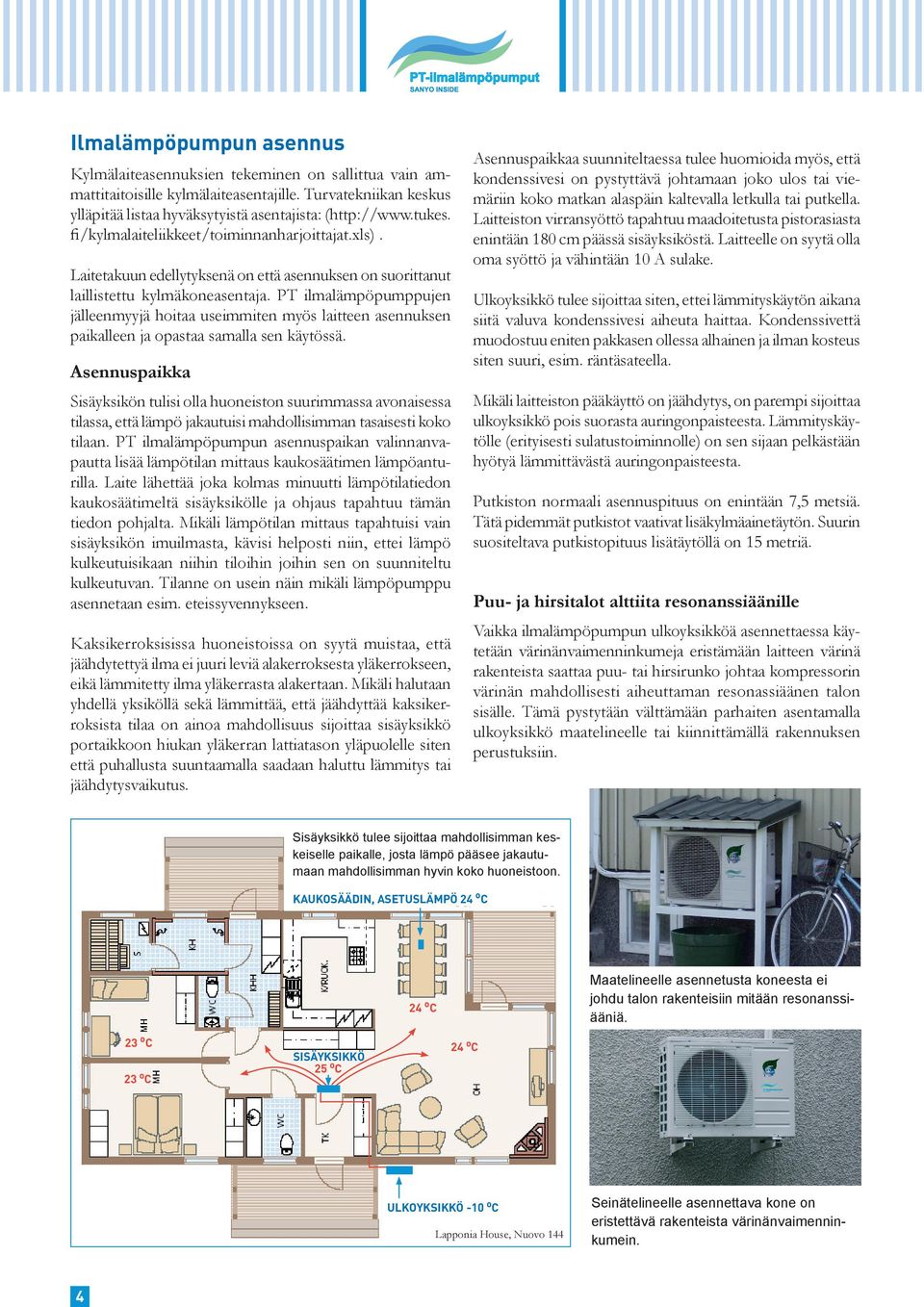

4 Ilmalämpöpumpun asennus Kylmälaiteasennuksien tekeminen on sallittua vain ammattitaitoisille kylmälaiteasentajille. Turvatekniikan keskus ylläpitää listaa hyväksytyistä asentajista: ( fi/kylmalaiteliikkeet/toiminnanharjoittajat.xls). Laitetakuun edellytyksenä on että asennuksen on suorittanut laillistettu kylmäkoneasentaja. PT ilmalämpöpumppujen jälleenmyyjä hoitaa useimmiten myös laitteen asennuksen paikalleen ja opastaa samalla sen käytössä. Asennuspaikka Sisäyksikön tulisi olla huoneiston suurimmassa avonaisessa tilassa, että lämpö jakautuisi mahdollisimman tasaisesti koko tilaan. PT ilmalämpöpumpun asennuspaikan valinnanvapautta lisää lämpötilan mittaus kaukosäätimen lämpöanturilla. Laite lähettää joka kolmas minuutti lämpötilatiedon kaukosäätimeltä sisäyksikölle ja ohjaus tapahtuu tämän tiedon pohjalta. Mikäli lämpötilan mittaus tapahtuisi vain sisäyksikön imuilmasta, kävisi helposti niin, ettei lämpö kulkeutuisikaan niihin tiloihin joihin sen on suunniteltu kulkeutuvan. Tilanne on usein näin mikäli lämpöpumppu asennetaan esim. eteissyvennykseen. Kaksikerroksisissa huoneistoissa on syytä muistaa, että jäähdytettyä ilma ei juuri leviä alakerroksesta yläkerrokseen, eikä lämmitetty ilma yläkerrasta alakertaan. Mikäli halutaan yhdellä yksiköllä sekä lämmittää, että jäähdyttää kaksikerroksista tilaa on ainoa mahdollisuus sijoittaa sisäyksikkö portaikkoon hiukan yläkerran lattiatason yläpuolelle siten että puhallusta suuntaamalla saadaan haluttu lämmitys tai jäähdytysvaikutus. Asennuspaikkaa suunniteltaessa tulee huomioida myös, että kondenssivesi on pystyttävä johtamaan joko ulos tai viemäriin koko matkan alaspäin kaltevalla letkulla tai putkella. Laitteiston virransyöttö tapahtuu maadoitetusta pistorasiasta enintään 180 cm päässä sisäyksiköstä. Laitteelle on syytä olla oma syöttö ja vähintään 10 A sulake. Ulkoyksikkö tulee sijoittaa siten, ettei lämmityskäytön aikana siitä valuva kondenssivesi aiheuta haittaa. Kondenssivettä muodostuu eniten pakkasen ollessa alhainen ja ilman kosteus siten suuri, esim. räntäsateella. Mikäli laitteiston pääkäyttö on jäähdytys, on parempi sijoittaa ulkoyksikkö pois suorasta auringonpaisteesta. Lämmityskäytölle (erityisesti sulatustoiminnolle) on sen sijaan pelkästään hyötyä lämmittävästä auringonpaisteesta. Putkiston normaali asennuspituus on enintään 7,5 metsiä. Tätä pidemmät putkistot vaativat lisäkylmäainetäytön. Suurin suositeltava putkistopituus lisätäytöllä on 15 metriä. Puu- ja hirsitalot alttiita resonanssiäänille Vaikka ilmalämpöpumpun ulkoyksikköä asennettaessa käytetään värinänvaimenninkumeja eristämään laitteen värinä rakenteista saattaa puu- tai hirsirunko johtaa kompressorin värinän mahdollisesti aiheuttaman resonassiäänen talon sisälle. Tämä pystytään välttämään parhaiten asentamalla ulkoyksikkö maatelineelle tai kiinnittämällä rakennuksen perustuksiin. Sisäyksikkö tulee sijoittaa mahdollisimman keskeiselle paikalle, josta lämpö pääsee jakautumaan mahdollisimman hyvin koko huoneistoon. KAUKOSÄÄDIN, ASETUSLÄMPÖ 24 o C 24 o C Maatelineelle asennetusta koneesta ei johdu talon rakenteisiin mitään resonanssiääniä. 23 o C 23 o C SISÄYKSIKKÖ 25 o C 24 o C ULKOYKSIKKÖ -10 o C Lapponia House, Nuovo 144 Seinätelineelle asennettava kone on eristettävä rakenteista värinänvaimenninkumein.

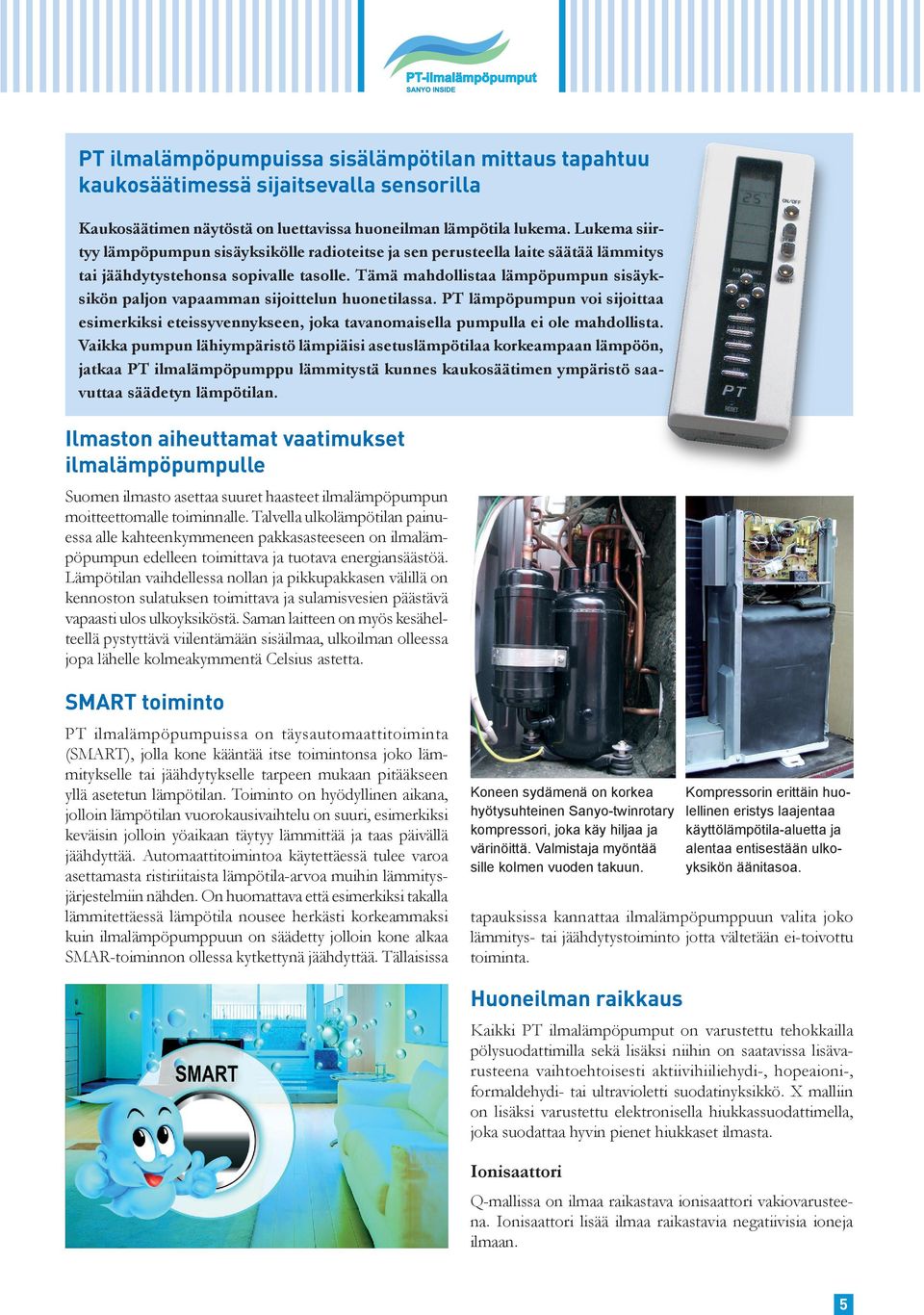

5 5 PT ilmalämpöpumpuissa sisälämpötilan mittaus tapahtuu kaukosäätimessä sijaitsevalla sensorilla Kaukosäätimen näytöstä on luettavissa huoneilman lämpötila lukema. Lukema siirtyy lämpöpumpun sisäyksikölle radioteitse ja sen perusteella laite säätää lämmitys tai jäähdytystehonsa sopivalle tasolle. Tämä mahdollistaa lämpöpumpun sisäyksikön paljon vapaamman sijoittelun huonetilassa. PT lämpöpumpun voi sijoittaa esimerkiksi eteissyvennykseen, joka tavanomaisella pumpulla ei ole mahdollista. Vaikka pumpun lähiympäristö lämpiäisi asetuslämpötilaa korkeampaan lämpöön, jatkaa PT ilmalämpöpumppu lämmitystä kunnes kaukosäätimen ympäristö saavuttaa säädetyn lämpötilan. Ilmaston aiheuttamat vaatimukset ilmalämpöpumpulle Suomen ilmasto asettaa suuret haasteet ilmalämpöpumpun moitteettomalle toiminnalle. Talvella ulkolämpötilan painuessa alle kahteenkymmeneen pakkasasteeseen on ilmalämpöpumpun edelleen toimittava ja tuotava energiansäästöä. Lämpötilan vaihdellessa nollan ja pikkupakkasen välillä on kennoston sulatuksen toimittava ja sulamisvesien päästävä vapaasti ulos ulkoyksiköstä. Saman laitteen on myös kesähelteellä pystyttävä viilentämään sisäilmaa, ulkoilman olleessa jopa lähelle kolmeakymmentä Celsius astetta. SMART toiminto PT ilmalämpöpumpuissa on täysautomaattitoiminta (SMART), jolla kone kääntää itse toimintonsa joko lämmitykselle tai jäähdytykselle tarpeen mukaan pitääkseen yllä asetetun lämpötilan. Toiminto on hyödyllinen aikana, jolloin lämpötilan vuorokausivaihtelu on suuri, esimerkiksi keväisin jolloin yöaikaan täytyy lämmittää ja taas päivällä jäähdyttää. Automaattitoimintoa käytettäessä tulee varoa asettamasta ristiriitaista lämpötila-arvoa muihin lämmitysjärjestelmiin nähden. On huomattava että esimerkiksi takalla lämmitettäessä lämpötila nousee herkästi korkeammaksi kuin ilmalämpöpumppuun on säädetty jolloin kone alkaa SMAR-toiminnon ollessa kytkettynä jäähdyttää. Tällaisissa Koneen sydämenä on korkea hyötysuhteinen Sanyo-twinrotary kompressori, joka käy hiljaa ja värinöittä. Valmistaja myöntää sille kolmen vuoden takuun. Kompressorin erittäin huolellinen eristys laajentaa käyttölämpötila-aluetta ja alentaa entisestään ulkoyksikön äänitasoa. tapauksissa kannattaa ilmalämpöpumppuun valita joko lämmitys- tai jäähdytystoiminto jotta vältetään ei-toivottu toiminta. Huoneilman raikkaus Kaikki PT ilmalämpöpumput on varustettu tehokkailla pölysuodattimilla sekä lisäksi niihin on saatavissa lisävarusteena vaihtoehtoisesti aktiivihiiliehydi-, hopeaioni-, formaldehydi- tai ultravioletti suodatinyksikkö. X malliin on lisäksi varustettu elektronisella hiukkassuodattimella, joka suodattaa hyvin pienet hiukkaset ilmasta. Ionisaattori Q-mallissa on ilmaa raikastava ionisaattori vakiovarusteena. Ionisaattori lisää ilmaa raikastavia negatiivisia ioneja ilmaan.

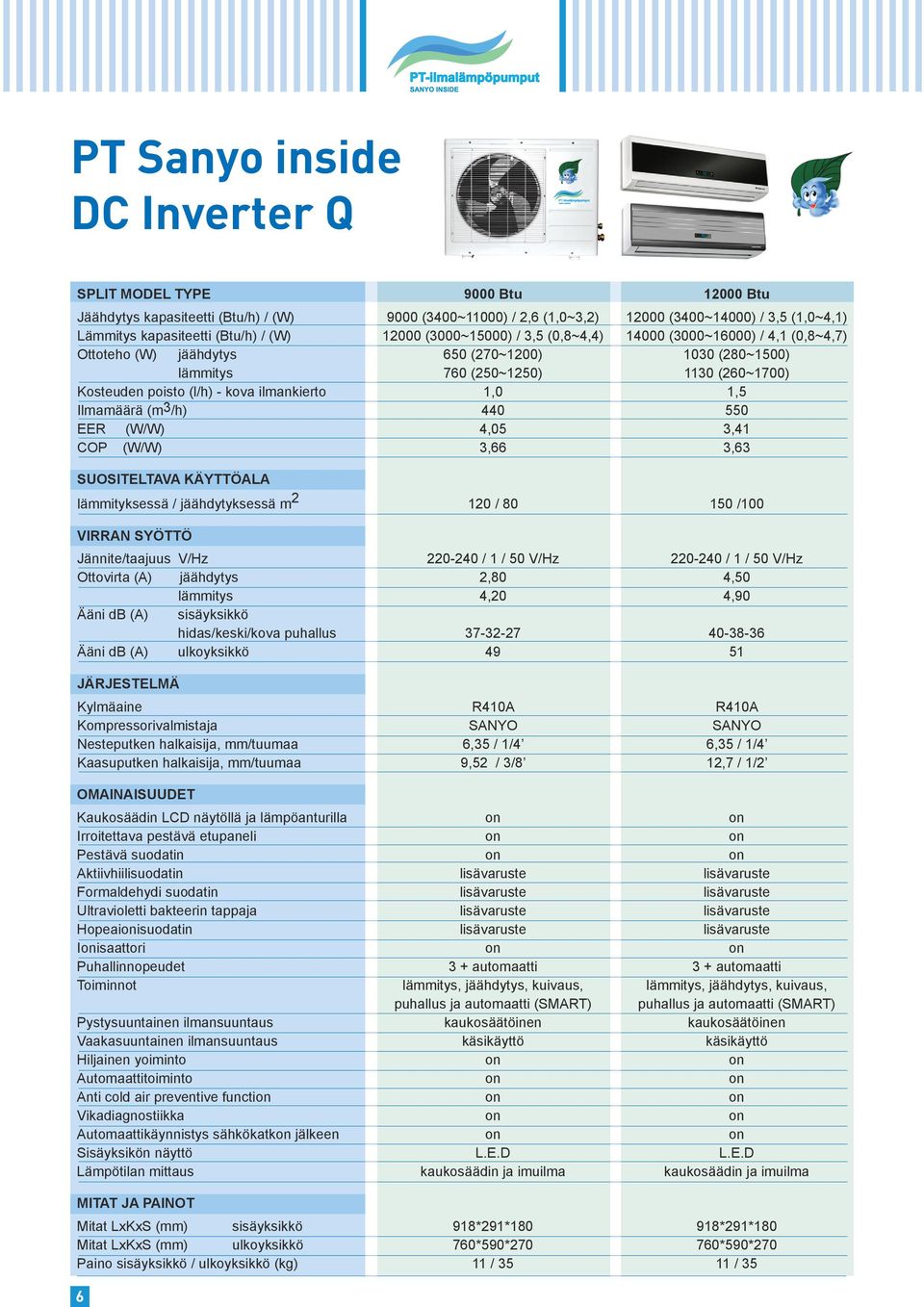

6 PT Sanyo inside DC Inverter Q SPLIT MODEL TYPE 9000 Btu Btu Jäähdytys kapasiteetti (Btu/h) / (W) 9000 (3400~11000) / 2,6 (1,0~3,2) (3400~14000) / 3,5 (1,0~4,1) Lämmitys kapasiteetti (Btu/h) / (W) (3000~15000) / 3,5 (0,8~4,4) (3000~16000) / 4,1 (0,8~4,7) Ottoteho (W) jäähdytys 650 (270~1200) 1030 (280~1500) lämmitys 760 (250~1250) 1130 (260~1700) Kosteuden poisto (l/h) - kova ilmankierto 1,0 1,5 Ilmamäärä (m3/h) EER (W/W) 4,05 3,41 COP (W/W) 3,66 3,63 SUOSITELTAVA KÄYTTÖALA lämmityksessä / jäähdytyksessä m / /100 VIRRAN SYÖTTÖ Jännite/taajuus V/Hz / 1 / 50 V/Hz / 1 / 50 V/Hz Ottovirta (A) jäähdytys 2,80 4,50 lämmitys 4,20 4,90 Ääni db (A) sisäyksikkö hidas/keski/kova puhallus Ääni db (A) ulkoyksikkö JÄRJESTELMÄ Kylmäaine R410A R410A Kompressorivalmistaja SANYO SANYO Nesteputken halkaisija, mm/tuumaa 6,35 / 1/4 6,35 / 1/4 Kaasuputken halkaisija, mm/tuumaa 9,52 / 3/8 12,7 / 1/2 OMAINAISUUDET Kaukosäädin LCD näytöllä ja lämpöanturilla on on Irroitettava pestävä etupaneli on on Pestävä suodatin on on Aktiivhiilisuodatin lisävaruste lisävaruste Formaldehydi suodatin lisävaruste lisävaruste Ultravioletti bakteerin tappaja lisävaruste lisävaruste Hopeaionisuodatin lisävaruste lisävaruste Ionisaattori on on Puhallinnopeudet 3 + automaatti 3 + automaatti Toiminnot lämmitys, jäähdytys, kuivaus, lämmitys, jäähdytys, kuivaus, puhallus ja automaatti (SMART) puhallus ja automaatti (SMART) Pystysuuntainen ilmansuuntaus kaukosäätöinen kaukosäätöinen Vaakasuuntainen ilmansuuntaus käsikäyttö käsikäyttö Hiljainen yoiminto on on Automaattitoiminto on on Anti cold air preventive function on on Vikadiagnostiikka on on Automaattikäynnistys sähkökatkon jälkeen on on Sisäyksikön näyttö L.E.D L.E.D Lämpötilan mittaus kaukosäädin ja imuilma kaukosäädin ja imuilma MITAT JA PAINOT Mitat LxKxS (mm) sisäyksikkö 918*291* *291*180 Mitat LxKxS (mm) ulkoyksikkö 760*590* *590*270 Paino sisäyksikkö / ulkoyksikkö (kg) 11 / / 35

7 PT Sanyo inside DC Inverter X Värit: musta, valkoinen, peili, punainen SPLIT MODEL TYPE 9000 Btu Btu Jäähdyrys kapasiteetti (Btu/h) / (W) 9000 (3400~11000) / 2,6 (1,0~3,2) (3400~14000) / 3,5 (1,0~4,1) Lämmitys kapasiteetti (Btu/h) / (W) (3000~15000) / 3,5 (0,8~4,4) (3000~16000) / 4,1 (0,8~4,7) Ottoteho (W) jäähdytys 650 (270~1200) 1030 (280~1500) lämmitys 760 (250~1250) 1130 (260~1700) Kosteuden poisto (l/h) - kova ilmankierto 1,0 1,5 Ilmamäärä (m3/h) EER (W/W) 4,05 3,41 COP (W/W) 3,66 3,63 SUOSITELTAVA KÄYTTÖALA lämmityksessä / jäähdytyksessä m / /100 VIRRAN SYÖTTÖ Jännite/taajuus V/Hz / 1 / 50 V/Hz / 1 / 50 V/Hz Ottovirta (A) jäähdytys 2,80 4,50 lämmitys 4,20 4,90 Ääni db (A) sisäyksikkö hidas/keski/kova puhallus Ääni db (A) ulkoyksikkö JÄRJESTELMÄ Kylmäaine R410A R410A Kompressorivalmistaja SANYO SANYO Nesteputken halkaisija mm / tuumaa 6,35 / 1/4 6,35 / 1/4 Kaasuputken halkaisija mm / tuumaa 9,52 / 3/8 12,7 / 3/8 OMINAISUUDET Kaukosäädin LCD näytöllä ja lämpöanturilla on on Irroitettava pestävä etupaneli on on Pestävä pölysuodatin on on Aktiivhiilisuodatin lisävaruste lisävaruste Formaldehydi suodatin lisävaruste lisävaruste Ultravioletti bakteerin tappaja lisävaruste lisävaruste Hopeaionisuodatin lisävaruste lisävaruste Sähkösuodatin on on Puhallinnopeudet 3 + automaatti 3 + automaatti Toiminnot lämmitys, jäähdytys, kuivaus, lämmitys, jäähdytys, kuivaus, puhallus ja automaatti (SMART) puhallus ja automaatti (SMART) Pystysuuntainen ilmansuuntaus kaukosäätöinen kaukosäätöinen Vaakasuuntainen ilmansuuntaus käsikäyttö käsikäyttö Hiljainen yoiminto on on Automaattitoiminto on on Kylmäpuhalluksen esto on on Vikadiagnostiikka on on Automaattikäynnistys sähkökatkon jälkeen on on Sisäyksikön näyttö L.E.D L.E.D Lämpötilan mittaus kaukosäädin ja imuilma kaukosäädin ja imuilma MITAT JA PAINOT Mitat LxKxS (mm) sisäyksikkö 918*291* *291*182 Mitat LxKxS (mm) ulkoyksikkö 760*590* *590*270 Paino sisäyksikkö / ulkoyksikkö (kg) 11 / / 35

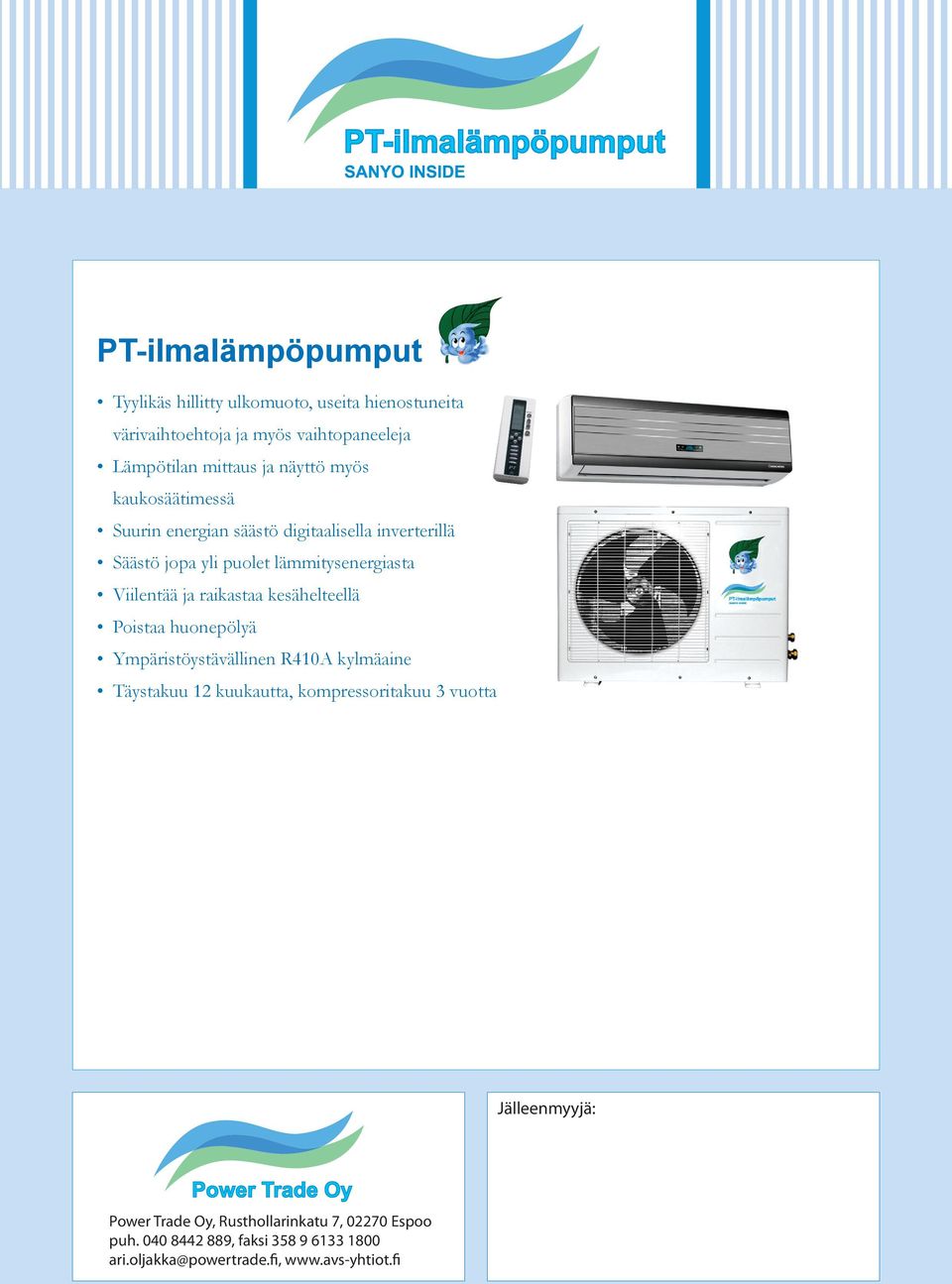

8 PT-ilmalämpöpumput Tyylikäs hillitty ulkomuoto, useita hienostuneita värivaihtoehtoja ja myös vaihtopaneeleja Lämpötilan mittaus ja näyttö myös kaukosäätimessä Suurin energian säästö digitaalisella inverterillä Säästö jopa yli puolet lämmitysenergiasta Viilentää ja raikastaa kesähelteellä Poistaa huonepölyä Ympäristöystävällinen R410A kylmäaine Täystakuu 12 kuukautta, kompressoritakuu 3 vuotta Jälleenmyyjä: Power Trade Oy, Rusthollarinkatu 7, Espoo puh , faksi ari.oljakka@powertrade.fi,
