ÄLYKKÄÄSTI ENERGIATEHOKAS. Ilmamäärä 0,1-9,0 m³/s Integroitu ohjauslaitteisto Integroitu ohjausvarustus

Transkriptio

1 ÄLYKKÄÄSTI ENERGIATEHOKAS Ilmamäärä 0,1-9,0 m³/s Integroitu ohjauslaitteisto Integroitu ohjausvarustus

2 IV Produkt IV Produkt kehittää, valmistaa ja myy ympäristöystävällisiä ja energiataloudellisia ilmastointilaitteita. Olemme toimineet näin jo vuodesta Tuotekehitys Kehittäessämme tuotteitamme otamme aina huomioon tuotteen koko elinkaaren aikaiset kustannukset. Tavoittelemme säästöjä asennus-, huoltoja käyttökuluissa. Pyrimme jatkuvasti tekemään tuotteistamme entistä energiataloudellisempia. LVI-Suunnittelija Käytössäsi on yksinkertainen ja nopea tuotevalintaohjelmamme IV Produkt Designer. Sen voit ladata osoitteesta Lisäksi konevalinnassa luonnollisesti auttaa alueesi myyjä. Laatu ja ympäristö Laatujärjestelmämme on ISO 9001:2000 -sertifioitu. Näin varmistetaan hyvä laatu. Käyttäjänä saat mielenrauhaa tuotteen koko elinkaaren ajaksi. Tuotteemme kehitetään ja valmistetaan ISO 14001:2004 -sertifioidun ympäristöjärjestelmämme pohjalta. Tuotteet ympäristömerkitään niiden materiaalien ja kierrätysasteen mukaan. Eurovent Kaikilla ilmakäsittelylaitteille on Eurovent-sertifioinnit. Ne täyttävät aina A-energialuokan vuoden 2009 vaatimukset. Eurovent on testannut tuotteemme EN ja EN normien mukaisesti. Kaikki dokumentaatiossamme esitetyt tiedot on tarkistettu riippumattomassa laboratoriossa. IV Produktin kotipaikka ja tehdas on Växjössä. Sen omistaa IV Produkt Holding AB. AHU N : and AHU N : Range: Envistar and Flexomix

3 Envistar Keskitymme energiansäästöön ja olemme toteuttaneet vallankumouksellisia parannuksia ja esitelleet uusia, innovatiivisia ratkaisuja. Viisi älykästäparannusta Envistaria voidaan käyttää kaikenlaisissa kiinteistöissä, kuten kouluissa, sairaaloissa, toimistoissa, teollisuustiloissa, asuintaloissa jne. 2 Tehokkaammat roottorit. 1 Uudet, tehokkaammat puhaltimet ja moottorit. 3 Uusi ohjausjärjestelmä Siemens Climatix, jossa on ECO-säätö. 4 Pussisuodatin, jossa pienempi painehäviö. 5 Pienempi SFPv-arvo. SFPv-arvon vertailu SFP v SFPv-arvo. Kehitys- ja tutkimustyön ansiosta Envistartuotteilla on pieni SFPv-arvo ja jopa 20 prosenttia pienempi energiankulutus. Oikealla oleva esimerkki esittää Envistar Top- ja Compact-versioiden kokoa 06. 2,0 1,5 1,0 Edellinen Envistar Uusi Envistar Uusi Envistar 0 0 0,3 0,4 0,5 0,6 Ilmavirta [m³/s]

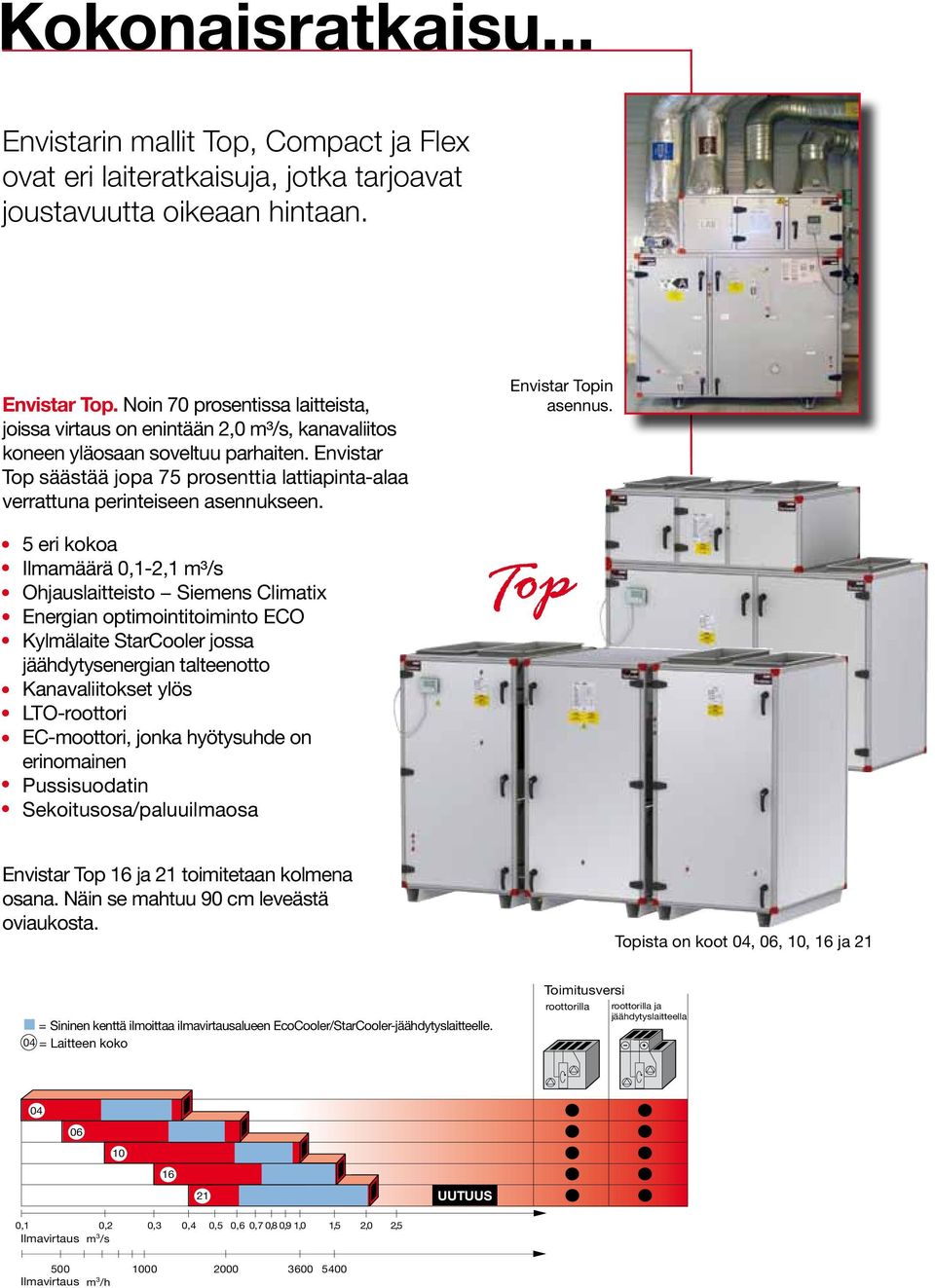

4 Kokonaisratkaisu... Envistarin mallit Top, Compact ja Flex ovat eri laiteratkaisuja, jotka tarjoavat joustavuutta oikeaan hintaan. Envistar Top. Noin 70 prosentissa laitteista, joissa virtaus on enintään 2,0 m³/s, kanavaliitos koneen yläosaan soveltuu parhaiten. Envistar Top säästää jopa 75 prosenttia lattiapinta-alaa verrattuna perinteiseen asennukseen. Envistar Topin asennus. 5 eri kokoa Ilmamäärä 0,1-2,1 m³/s Ohjauslaitteisto Siemens Climatix Energian optimointitoiminto ECO Kylmälaite StarCooler jossa jäähdytysenergian talteenotto Kanavaliitokset ylös LTO-roottori EC-moottori, jonka hyötysuhde on erinomainen Pussisuodatin Sekoitusosa/paluuilmaosa Envistar Top 16 ja 21 toimitetaan kolmena osana. Näin se mahtuu 90 cm leveästä oviaukosta. Topista on koot 04, 06, 10, 16 ja 21 = Sininen kenttä ilmoittaa ilmavirtausalueen EcoCooler/StarCooler-jäähdytyslaitteelle. 04 = Laitteen koko Toimitusversi roottorilla roottorilla ja jäähdytyslaitteella UUTUUS 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,5 2,0 2,5 Ilmavirtaus m 3 /s 500 Ilmavirtaus m 3 /h

5 ...joka vastaa tarpeitasi. Envistar on kokonaisratkaisu, joka täyttää tarpeesi pienistä asennus- ja käyttökuluista. Valokuva: Kosta Boda Art Hotel Envistar Compact voidaan liittää kanavointeihin tai kahdella liitoksella pystyyn. Compact soveltuu erinomaisesti ahtaisiin tiloihin tai ulos. Uuden mallisarjan mitat ovat hyvin kompaktit. 4 eri kokoa Ilmavirtaus 0,1-1,6 m³/s Ohjauslaitteisto Siemens Climatix 04 Energian 06 optimointitoiminto ECO Kylmälaite StarCooler 10 8 eri liitäntävaihtoehtoa 16 LTO-roottori 21 Ulkoasennusversio 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,5 2,0 2,5 EC-moottori, Ilmavirtaus jonka hyötysuhde on erinomainen m 3 /s Pussisuodatin 500 Ilmavirtaus m 3 /h Toimitusversi roottorilla roottorilla ja jäähdytyslaitteella Compactista on koot 04, 06, 10 ja 16 = Sininen kenttä ilmoittaa ilmavirtausalueen StarCooler-jäähdytyslaitteelle. 06 = Laitteen koko Toimitusversio roottorilla roottorilla ja jäähdytyslaitteella ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,2 1,4 1,6 Ilmavirtaus m 3 /s 500 Ilmavirtaus m 3 /h

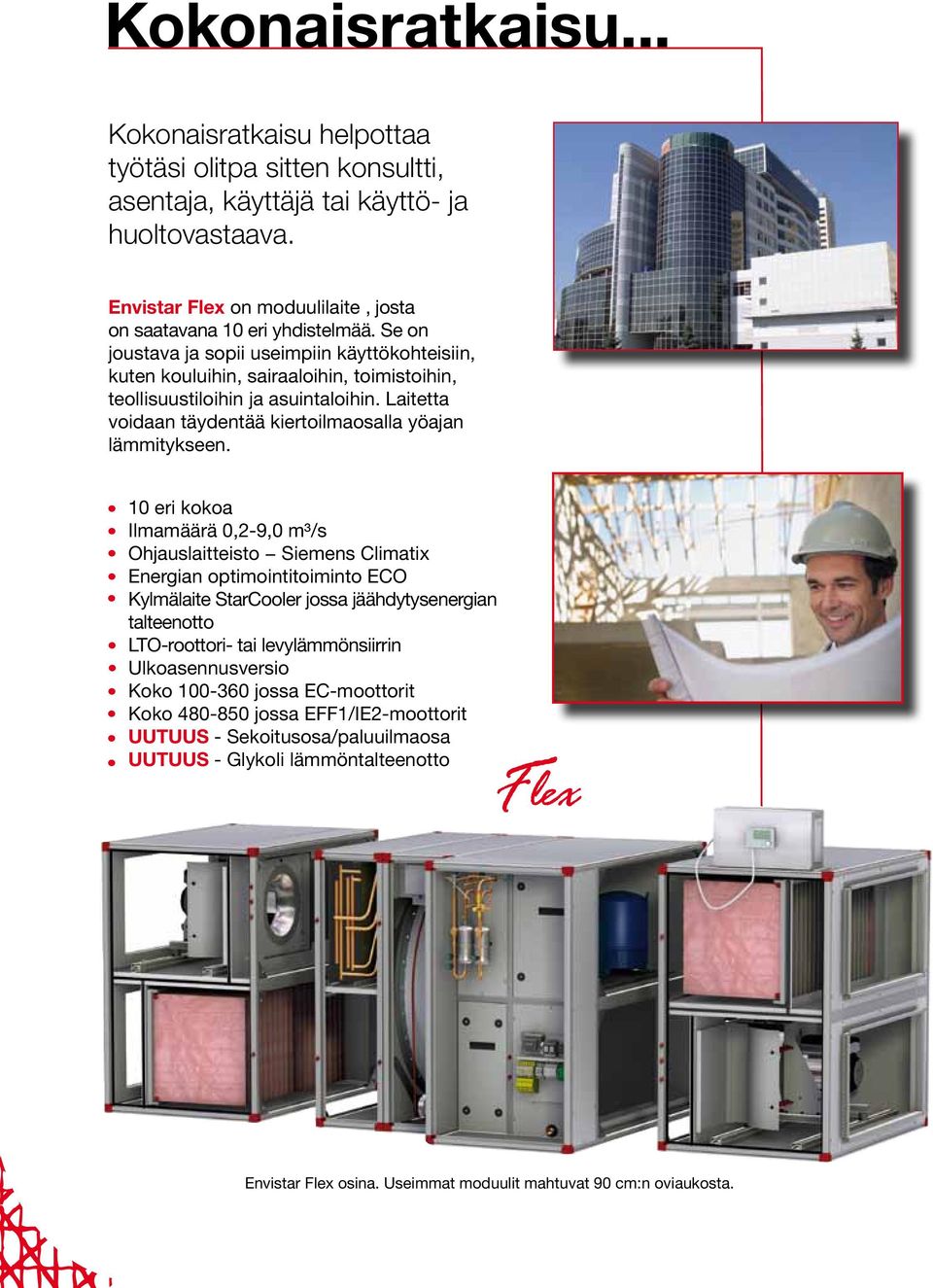

6 Kokonaisratkaisu... Kokonaisratkaisu helpottaa työtäsi olitpa sitten konsultti, asentaja, käyttäjä tai käyttö- ja huoltovastaava. Envistar Flex on moduulilaite, josta on saatavana 10 eri yhdistelmää. Se on joustava ja sopii useimpiin käyttökohteisiin, kuten kouluihin, sairaaloihin, toimistoihin, teollisuustiloihin ja asuintaloihin. Laitetta voidaan täydentää kiertoilmaosalla yöajan lämmitykseen. 10 eri kokoa Ilmamäärä 0,2-9,0 m³/s Ohjauslaitteisto Siemens Climatix Energian optimointitoiminto ECO Kylmälaite StarCooler jossa jäähdytysenergian talteenotto LTO-roottori- tai levylämmönsiirrin Ulkoasennusversio Koko jossa EC-moottorit Koko jossa EFF1/IE2-moottorit UUTUUS - Sekoitusosa/paluuilmaosa UUTUUS - Glykoli lämmöntalteenotto Envistar Flex osina. Useimmat moduulit mahtuvat 90 cm:n oviaukosta.

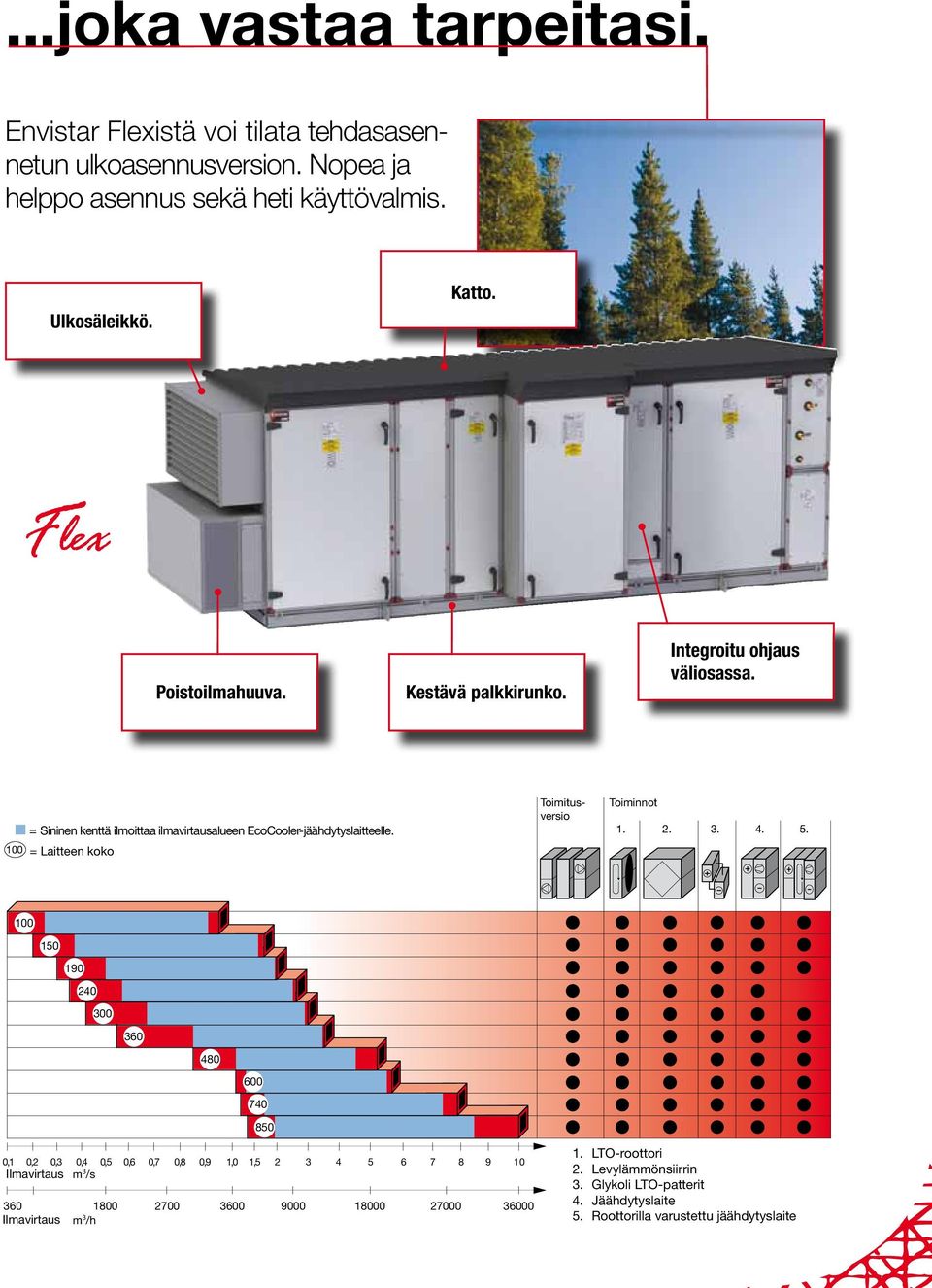

7 ...joka vastaa tarpeitasi. Toimitusversi Envistar Flexistä voi tilata tehdasasennetun 04 ulkoasennusversion. Nopea ja 06 helppo asennus sekä heti käyttövalmis roottorilla roottorilla ja jäähdytyslaitteella 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,5 2,0 2,5 Ilmavirtaus m 3 /s Ulkosäleikkö. 500 Ilmavirtaus m 3 /h Katto. Toimitusversio roottorilla roottorilla ja jäähdytyslaitteella ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,2 1,4 1,6 Ilmavirtaus m 3 /s Poistoilmahuuva Ilmavirtaus m 3 /h Kestävä palkkirunko. Integroitu ohjaus väliosassa. = Sininen kenttä ilmoittaa ilmavirtausalueen EcoCooler-jäähdytyslaitteelle. 100 = Laitteen koko Toimitusversio Toiminnot ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1, Ilmavirtaus 360 m 3 /s Ilmavirtaus m 3 /h 1. LTO-roottori 2. Levylämmönsiirrin 3. Glykoli LTO-patterit 4. Jäähdytyslaite 5. Roottorilla varustettu jäähdytyslaite

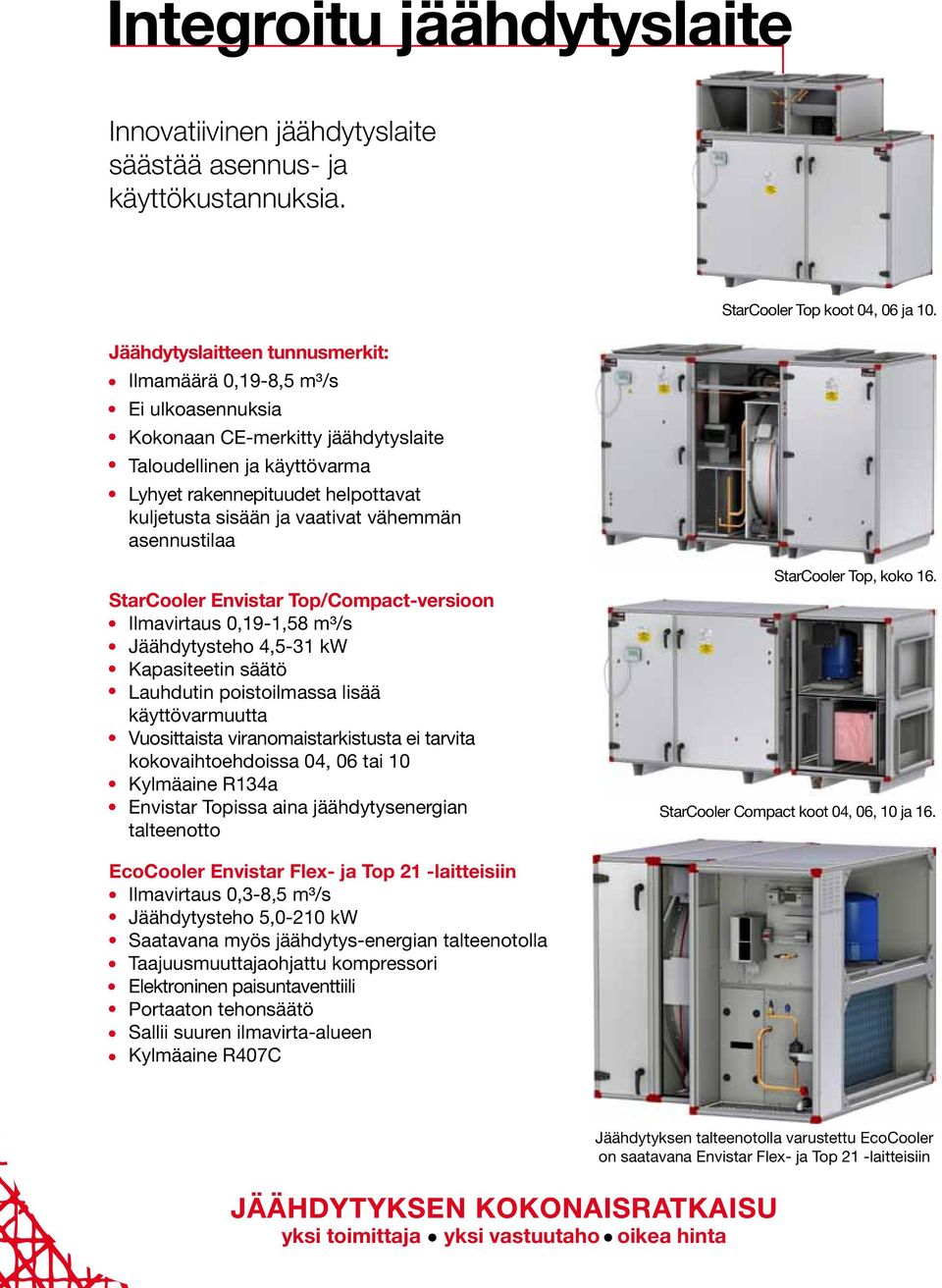

8 Integroitu jäähdytyslaite Innovatiivinen jäähdytyslaite säästää asennus- ja käyttökustannuksia. Jäähdytyslaitteen tunnusmerkit: Ilmamäärä 0,19-8,5 m³/s Ei ulkoasennuksia Kokonaan CE-merkitty jäähdytyslaite Taloudellinen ja käyttövarma Lyhyet rakennepituudet helpottavat kuljetusta sisään ja vaativat vähemmän asennustilaa StarCooler Top koot 04, 06 ja 10. StarCooler Envistar Top/Compact-versioon Ilmavirtaus 0,19-1,58 m³/s Jäähdytysteho 4,5-31 kw Kapasiteetin säätö Lauhdutin poistoilmassa lisää käyttövarmuutta Vuosittaista viranomaistarkistusta ei tarvita kokovaihtoehdoissa 04, 06 tai 10 Kylmäaine R134a Envistar Topissa aina jäähdytysenergian talteenotto StarCooler Top, koko 16. StarCooler Compact koot 04, 06, 10 ja 16. EcoCooler Envistar Flex- ja Top 21 -laitteisiin Ilmavirtaus 0,3-8,5 m³/s Jäähdytysteho 5,0-210 kw Saatavana myös jäähdytys-energian talteenotolla Taajuusmuuttajaohjattu kompressori Elektroninen paisuntaventtiili Portaaton tehonsäätö Sallii suuren ilmavirta-alueen Kylmäaine R407C Jäähdytyksen talteenotolla varustettu EcoCooler on saatavana Envistar Flex- ja Top 21 -laitteisiin JÄÄHDYTYKSEN KOKONAISRATKAISU yksi toimittaja yksi vastuutaho oikea hinta

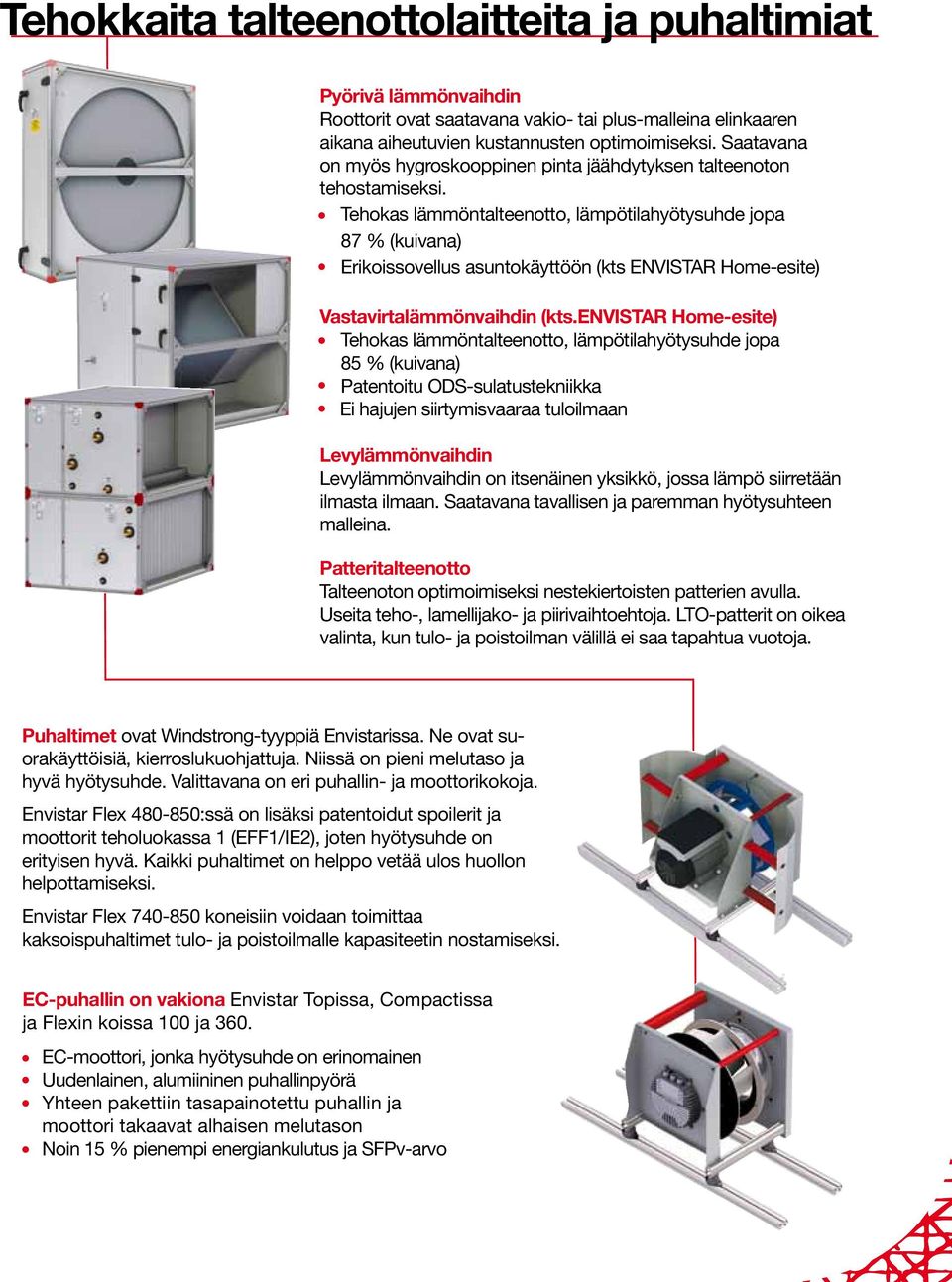

9 Tehokkaita talteenottolaitteita ja puhaltimiat Pyörivä lämmönvaihdin Roottorit ovat saatavana vakio- tai plus-malleina elinkaaren aikana aiheutuvien kustannusten optimoimiseksi. Saatavana on myös hygroskooppinen pinta jäähdytyksen talteenoton tehostamiseksi. Tehokas lämmöntalteenotto, lämpötilahyötysuhde jopa 87 % (kuivana) Erikoissovellus asuntokäyttöön (kts ENVISTAR Home-esite) Vastavirtalämmönvaihdin (kts.envistar Home-esite) Tehokas lämmöntalteenotto, lämpötilahyötysuhde jopa 85 % (kuivana) Patentoitu ODS-sulatustekniikka Ei hajujen siirtymisvaaraa tuloilmaan Levylämmönvaihdin Levylämmönvaihdin on itsenäinen yksikkö, jossa lämpö siirretään ilmasta ilmaan. Saatavana tavallisen ja paremman hyötysuhteen malleina. Patteritalteenotto Talteenoton optimoimiseksi nestekiertoisten patterien avulla. Useita teho-, lamellijako- ja piirivaihtoehtoja. LTO-patterit on oikea valinta, kun tuloja poistoilman välillä ei saa tapahtua vuotoja. Puhaltimet ovat Windstrong-tyyppiä Envistarissa. Ne ovat suorakäyttöisiä, kierroslukuohjattuja. Niissä on pieni melutaso ja hyvä hyötysuhde. Valittavana on eri puhallin- ja moottorikokoja. Envistar Flex :ssä on lisäksi patentoidut spoilerit ja moottorit teholuokassa 1 (EFF1/IE2), joten hyötysuhde on erityisen hyvä. Kaikki puhaltimet on helppo vetää ulos huollon helpottamiseksi. Envistar Flex koneisiin voidaan toimittaa kaksoispuhaltimet tuloja poistoilmalle kapasiteetin nostamiseksi. EC-puhallin on vakiona Envistar Topissa, Compactissa ja Flexin koissa 100 ja 360. EC-moottori, jonka hyötysuhde on erinomainen Uudenlainen, alumiininen puhallinpyörä Yhteen pakettiin tasapainotettu puhallin ja moottori takaavat alhaisen melutason Noin 15 % pienempi energiankulutus ja SFPv-arvo

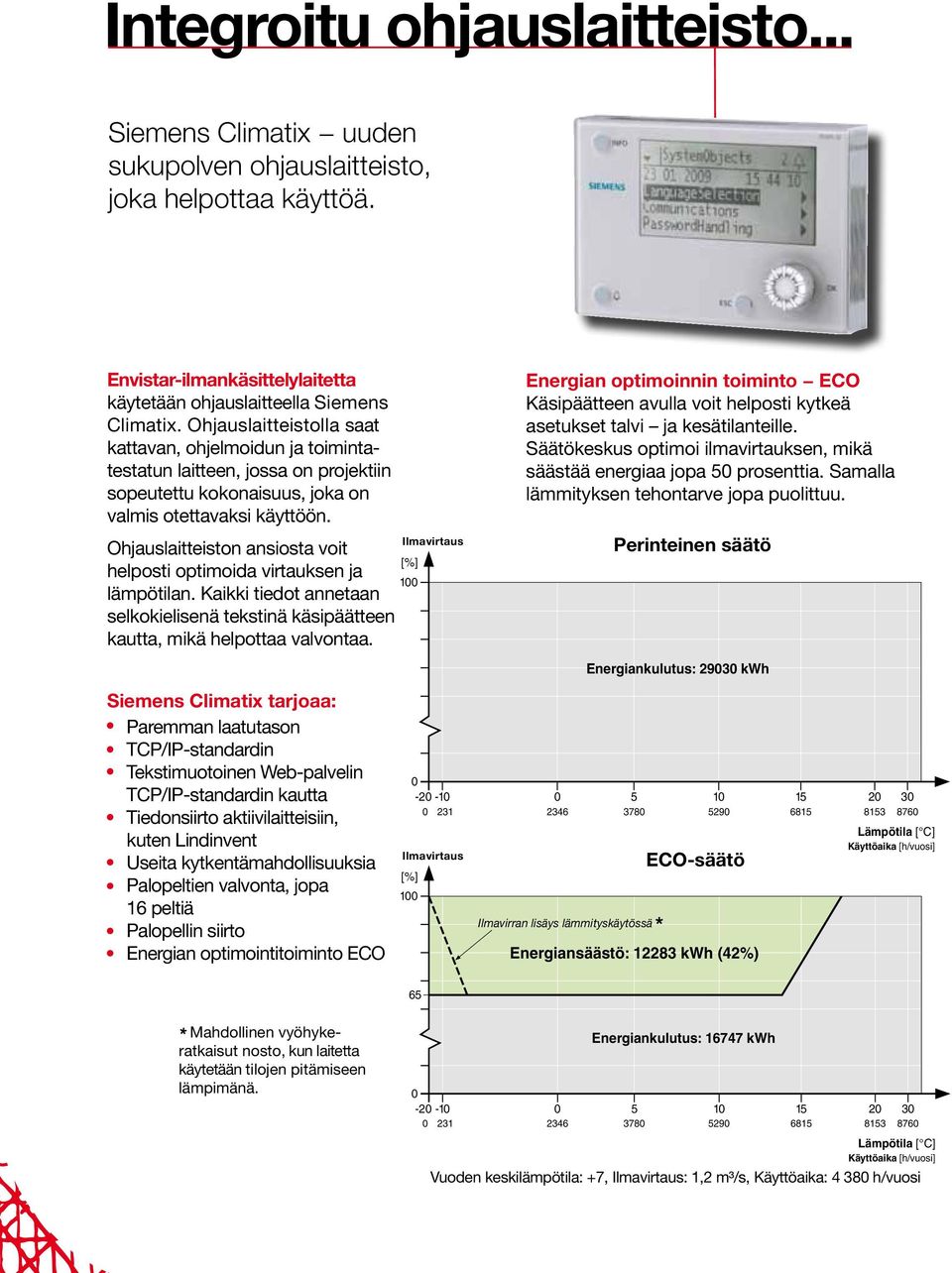

10 Integroitu ohjauslaitteisto... Siemens Climatix uuden sukupolven ohjauslaitteisto, joka helpottaa käyttöä. UUTUUS Envistar-ilmankäsittelylaitetta käytetään ohjauslaitteella Siemens Climatix. Ohjauslaitteistolla saat kattavan, ohjelmoidun ja toimintatestatun laitteen, jossa on projektiin sopeutettu kokonaisuus, joka on valmis otettavaksi käyttöön. Ohjauslaitteiston ansiosta voit helposti optimoida virtauksen ja lämpötilan. Kaikki tiedot annetaan selkokielisenä tekstinä käsipäätteen kautta, mikä helpottaa valvontaa. Siemens Climatix tarjoaa: Paremman laatutason TCP/IP-standardin Tekstimuotoinen Web-palvelin TCP/IP-standardin kautta Tiedonsiirto aktiivilaitteisiin, kuten Lindinvent Useita kytkentämahdollisuuksia Palopeltien valvonta, jopa 16 peltiä Palopellin siirto Energian optimointitoiminto ECO Ilmavirtaus Ilmavirta [%] Ilmavirtaus Ilmavirta [%] 100 Energian optimoinnin toiminto ECO Käsipäätteen avulla voit helposti kytkeä asetukset talvi ja kesätilanteille. Säätökeskus optimoi ilmavirtauksen, mikä säästää energiaa jopa 50 prosenttia. Samalla lämmityksen tehontarve jopa puolittuu Ilmavirran lisäys lämmityskäytössä Perinteinen säätö Energiankulutus: kwh ECO-säätö Energiansäästö: kwh (42%) * Lämpötila [ C] Käyttöaika [h/vuosi] 65 * Mahdollinen vyöhykeratkaisut nosto, kun laitetta käytetään tilojen pitämiseen lämpimänä Energiankulutus: kwh Lämpötila [ C] Käyttöaika [h/vuosi] Vuoden keskilämpötila: +7, Ilmavirtaus: 1,2 m³/s, Käyttöaika: h/vuosi

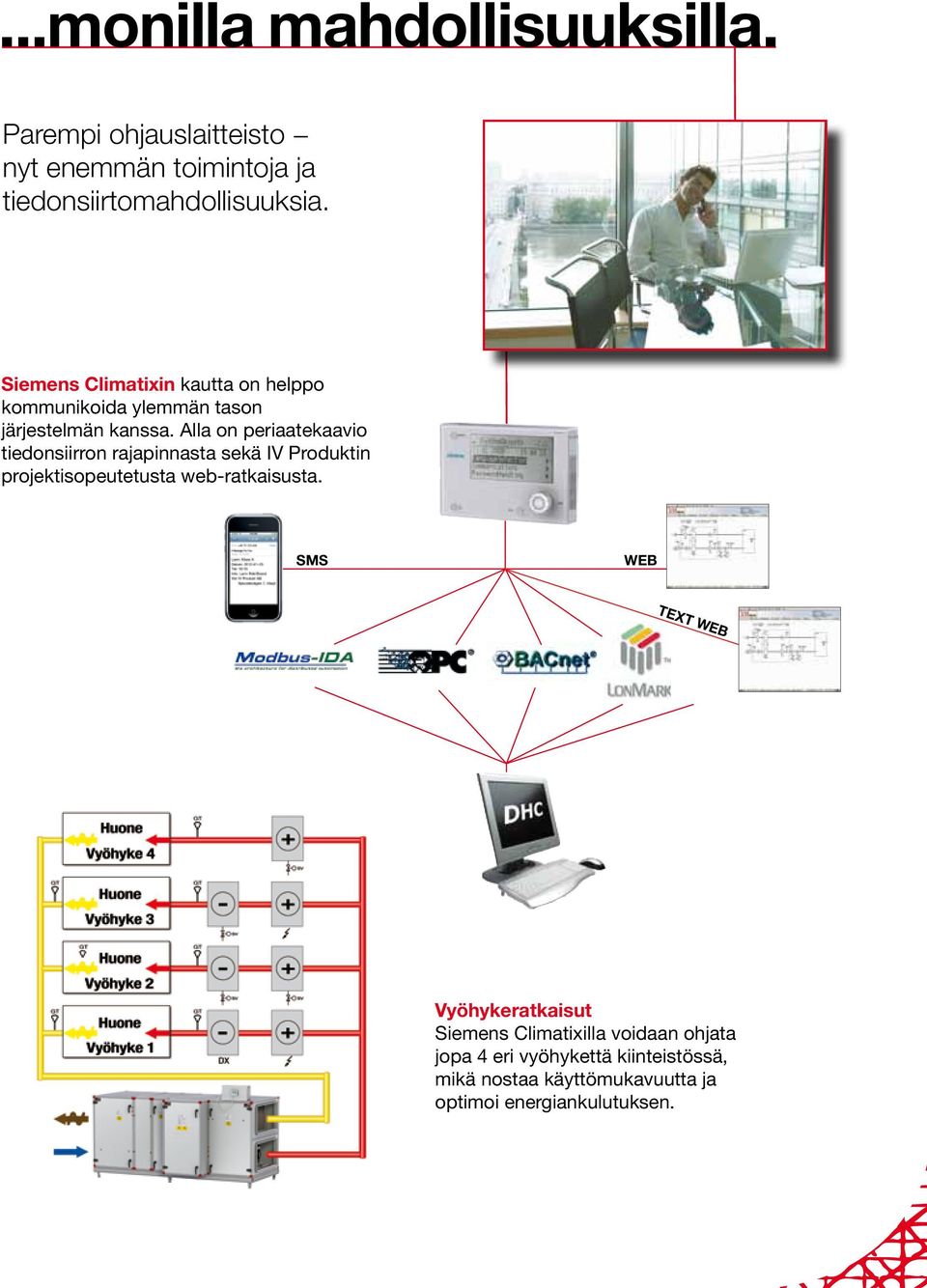

11 ...monilla mahdollisuuksilla. Parempi ohjauslaitteisto nyt enemmän toimintoja ja tiedonsiirtomahdollisuuksia. Siemens Climatixin kautta on helppo kommunikoida ylemmän tason järjestelmän kanssa. Alla on periaatekaavio tiedonsiirron rajapinnasta sekä IV Produktin projektisopeutetusta web-ratkaisusta. SMS WEB TEXT WEB Vyöhykeratkaisut Siemens Climatixilla voidaan ohjata jopa 4 eri vyöhykettä kiinteistössä, mikä nostaa käyttömukavuutta ja optimoi energiankulutuksen.

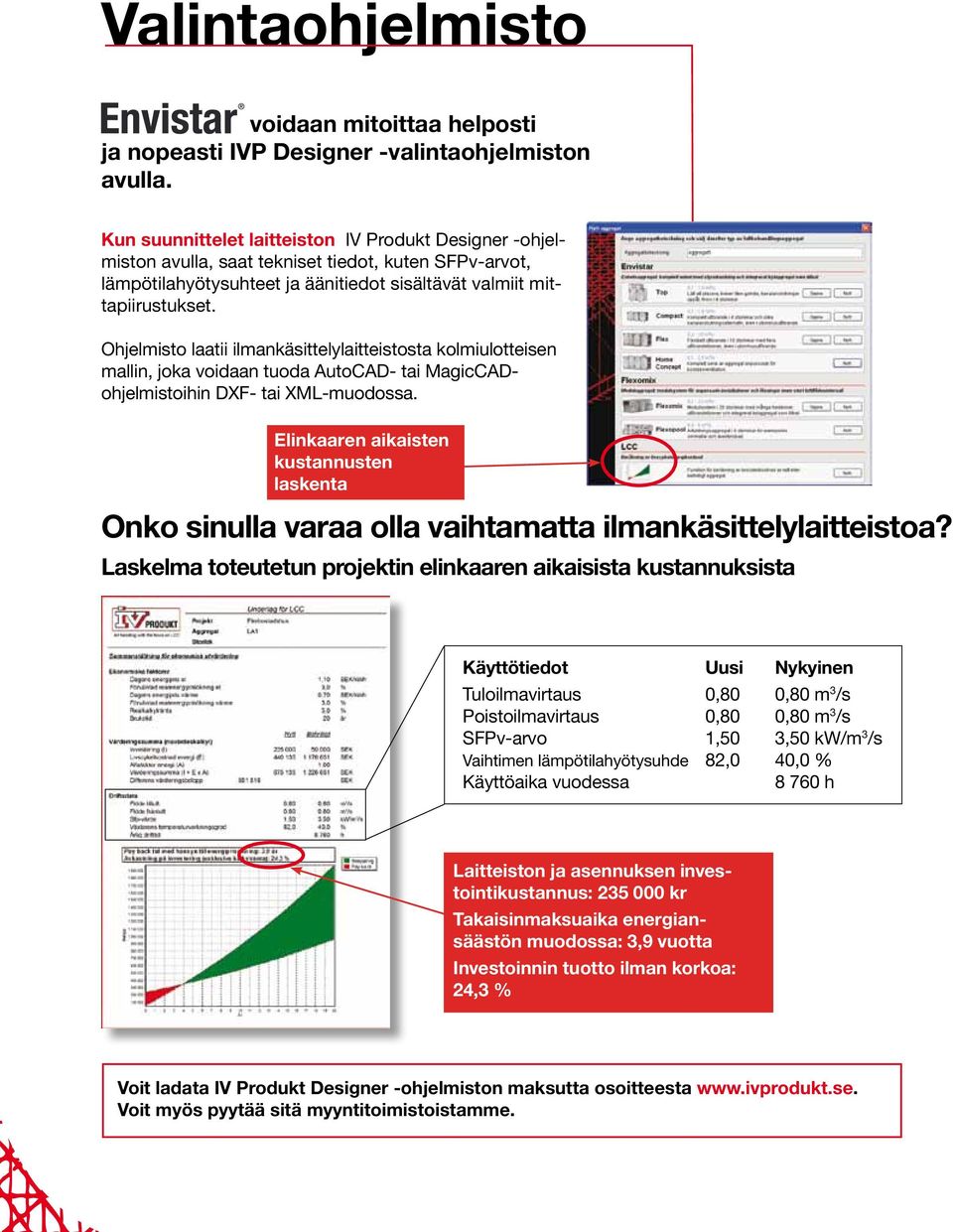

12 Valintaohjelmisto voidaan mitoittaa helposti ja nopeasti IVP Designer -valintaohjelmiston avulla. Kun suunnittelet laitteiston IV Produkt Designer -ohjelmiston avulla, saat tekniset tiedot, kuten SFPv-arvot, lämpötilahyötysuhteet ja äänitiedot sisältävät valmiit mittapiirustukset. Ohjelmisto laatii ilmankäsittelylaitteistosta kolmiulotteisen mallin, joka voidaan tuoda AutoCAD- tai MagicCADohjelmistoihin DXF- tai XML-muodossa. Elinkaaren aikaisten kustannusten laskenta Onko sinulla varaa olla vaihtamatta ilmankäsittelylaitteistoa? Laskelma toteutetun projektin elinkaaren aikaisista kustannuksista Käyttötiedot Uusi Nykyinen Tuloilmavirtaus 0,80 0,80 m 3 /s Poistoilmavirtaus 0,80 0,80 m 3 /s SFPv-arvo 1,50 3,50 kw/m 3 /s Vaihtimen lämpötilahyötysuhde 82,0 40,0 % Käyttöaika vuodessa h Laitteiston ja asennuksen investointikustannus: kr Takaisinmaksuaika energiansäästön muodossa: 3,9 vuotta Investoinnin tuotto ilman korkoa: 24,3 % Voit ladata IV Produkt Designer -ohjelmiston maksutta osoitteesta Voit myös pyytää sitä myyntitoimistoistamme.

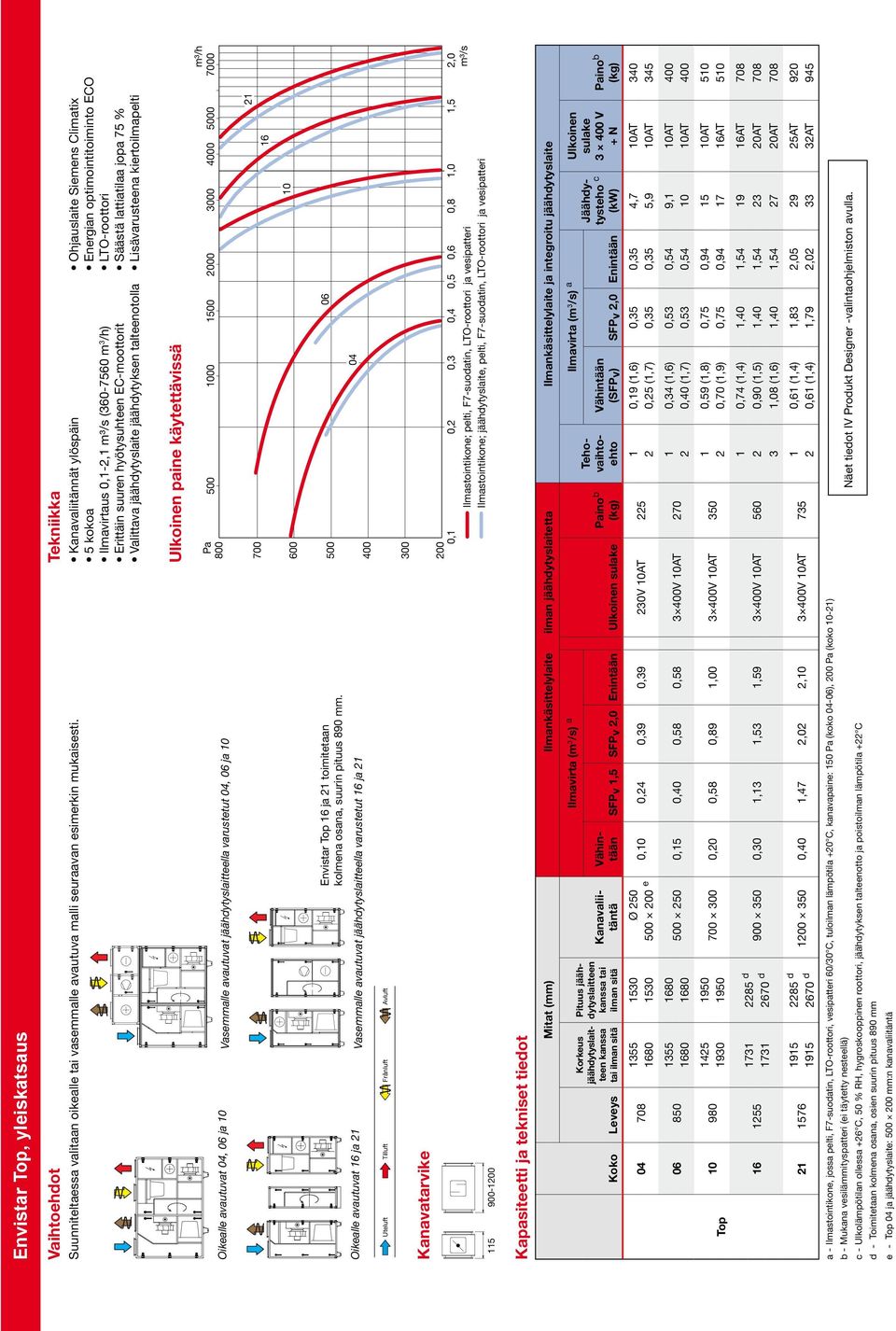

13 Envistar Top, yleiskatsaus Vaihtoehdot Suunniteltaessa valitaan oikealle tai vasemmalle avautuva malli seuraavan esimerkin mukaisesti. Tekniikka Kanavaliitännät ylöspäin 5 kokoa Ilmavirtaus 0,1-2,1 m³/s ( m 3 /h) Erittäin suuren hyötysuhteen EC-moottorit Valittava jäähdytyslaite jäähdytyksen talteenotolla Ohjauslaite Siemens Climatix Energian optimointitoiminto ECO LTO-roottori Säästä lattiatilaa jopa 75 % Lisävarusteena kiertoilmapelti Ulkoinen paine käytettävissä Oikealle avautuvat 04, 06 ja 10 Vasemmalle avautuvat jäähdytyslaitteella varustetut 04, 06 ja 10 Pa 800 m³/h Oikealle avautuvat 16 ja 21 Envistar Top 16 ja 21 toimitetaan kolmena osana, suurin pituus 890 mm. Vasemmalle avautuvat jäähdytyslaitteella varustetut 16 ja Uteluft Tilluft Frånluft Avluft Kanavatarvike ,1 0,2 0,3 0,4 0,5 0,6 0,8 1,0 1,5 2,0 Ilmastointikone; pelti, F7-suodatin, LTO-roottori ja vesipatteri m³/s Ilmastointikone; jäähdytyslaite, pelti, F7-suodatin, LTO-roottori ja vesipatteri Kapasiteetti ja tekniset tiedot Mitat (mm) Ilmankäsittelylaite ilman jäähdytyslaitetta Ilmankäsittelylaite ja integroitu jäähdytyslaite Koko Leveys Korkeus jäähdytyslaitteen kanssa tai ilman sitä Pituus jäähdytyslaitteen kanssa tai ilman sitä Ilmavirta (m 3 /s) a Vähintään SFPv 1,5 SFPv 2,0 Enintään Ulkoinen sulake Paino b (kg) Kanavaliitäntä Tehovaihtoehto Vähintään Jäähdytysteho (SFPv) SFPv 2,0 Enintään (kw) Ulkoinen sulake + N Paino b (kg) Ø ,19 (1,6) 0,35 0,35 4,7 10AT ,10 0,24 0,39 0,39 230V 10AT e 2 0,25 (1,7) 0,35 0,35 5,9 10AT ,34 (1,6) 0,53 0,54 9,1 10AT ,15 0,40 0,58 0, V 10AT ,40 (1,7) 0,53 0, AT 400 Top ,59 (1,8) 0,75 0, AT ,20 0,58 0,89 1, V 10AT ,70 (1,9) 0,75 0, AT d 2670 d ,30 1,13 1,53 1, V 10AT ,74 (1,4) 1,40 1, AT ,90 (1,5) 1,40 1, AT ,08 (1,6) 1,40 1, AT d 1 0,61 (1,4) 1,83 2, AT ,40 1,47 2,02 2, V 10AT d 2 0,61 (1,4) 1,79 2, AT 945 a - Ilmastointikone, jossa pelti, F7-suodatin, LTO-roottori, vesipatteri 60/30 C, tuloilman lämpötila +20 C, kanavapaine: 150 Pa (koko 04-06), 200 Pa (koko 10-21) b - Mukana vesilämmityspatteri (ei täytetty nesteellä) Näet tiedot IV Produkt Designer -valintaohjelmiston avulla. c - Ulkolämpötilan ollessa +26 C, 50 % RH, hygroskooppinen roottori, jäähdytyksen talteenotto ja poistoilman lämpötila +22 C d - Toimitetaan kolmena osana, osien suurin pituus 890 mm e - Top 04 ja jäähdytyslaite: mm:n kanavaliitäntä

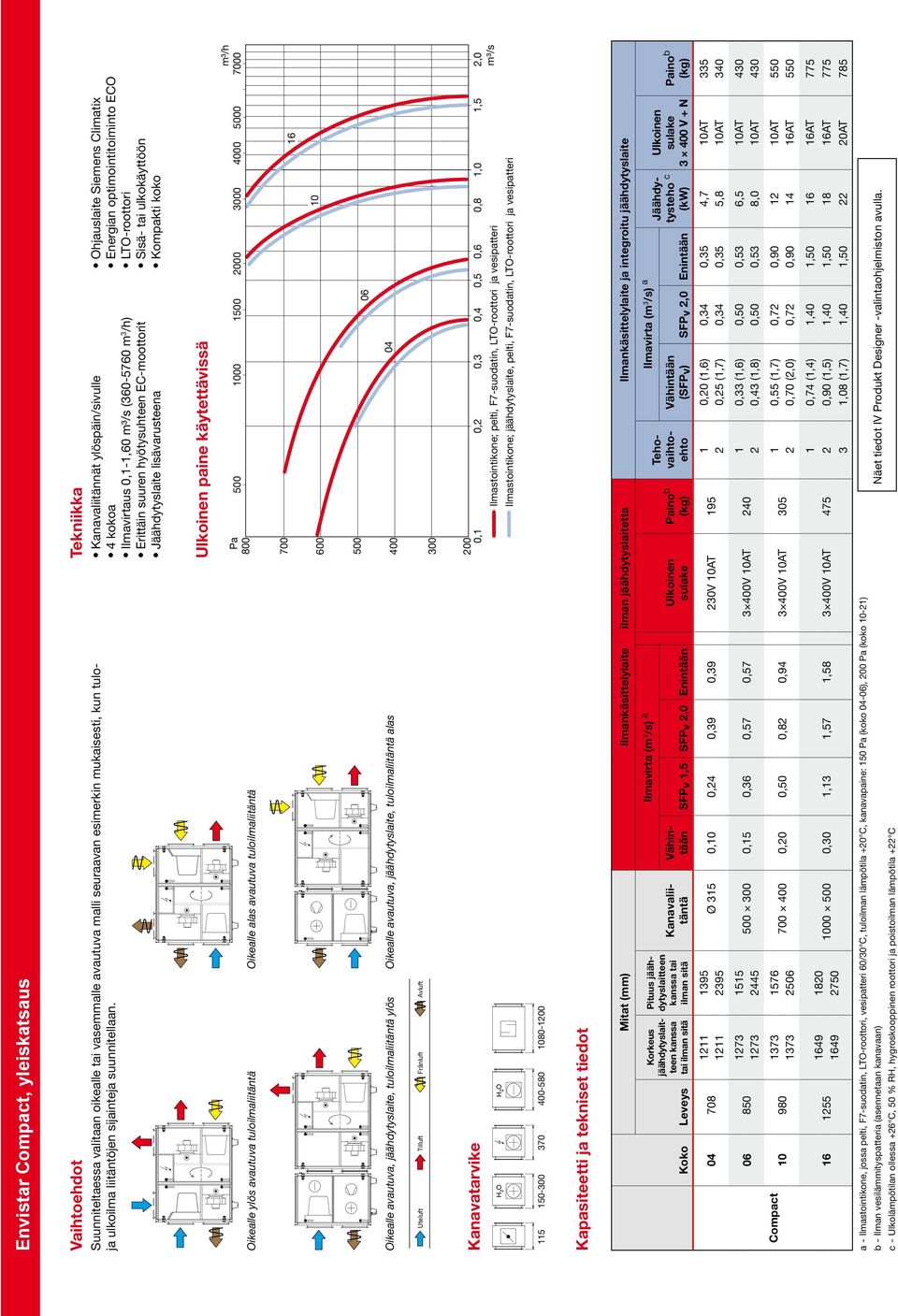

14 Envistar Compact, yleiskatsaus Vaihtoehdot Suunniteltaessa valitaan oikealle tai vasemmalle avautuva malli seuraavan esimerkin mukaisesti, kun tuloja ulkoilma liitäntöjen sijainteja suunnitellaan. Tekniikka Kanavaliitännät ylöspäin/sivulle 4 kokoa Ilmavirtaus 0,1-1,60 m³/s ( m 3 /h) Erittäin suuren hyötysuhteen EC-moottorit Jäähdytyslaite lisävarusteena Ohjauslaite Siemens Climatix Energian optimointitoiminto ECO LTO-roottori Sisä- tai ulkokäyttöön Kompakti koko Ulkoinen paine käytettävissä Oikealle ylös avautuva tuloilmaliitäntä Oikealle alas avautuva tuloilmaliitäntä Pa 800 m³/h Oikealle avautuva, jäähdytyslaite, tuloilmaliitäntä ylös Oikealle avautuva, jäähdytyslaite, tuloilmaliitäntä alas Uteluft Tilluft Frånluft Avluft 300 Kanavatarvike H 2 O H 2 O 200 0,1 0,2 0,3 0,4 0,5 0,6 0,8 1,0 1,5 2,0 Ilmastointikone; pelti, F7-suodatin, LTO-roottori ja vesipatteri Ilmastointikone; jäähdytyslaite, pelti, F7-suodatin, LTO-roottori ja vesipatteri m³/s Kapasiteetti ja tekniset tiedot Mitat (mm) Ilmankäsittelylaite ilman jäähdytyslaitetta Ilmankäsittelylaite ja integroitu jäähdytyslaite Koko Leveys Korkeus jäähdytyslaitteen kanssa tai ilman sitä Pituus jäähdytyslaitteen kanssa tai ilman sitä Ilmavirta (m 3 /s) a Vähintään SFPv 1,5 SFPv 2,0 Enintään Ulkoinen sulake Paino b (kg) Kanavaliitäntä Tehovaihtoehto Ilmavirta (m 3 /s) a Vähintään Jäähdytysteho (SFPv) SFPv 2,0 Enintään (kw) Ulkoinen sulake + N Paino b (kg) ,20 (1,6) 0,34 0,35 4,7 10AT Ø 315 0,10 0,24 0,39 0,39 230V 10AT ,25 (1,7) 0,34 0,35 5,8 10AT Compact ,33 (1,6) 0,50 0,53 6,5 10AT ,15 0,36 0,57 0, V 10AT ,43 (1,8) 0,50 0,53 8,0 10AT ,55 (1,7) 0,72 0, AT ,20 0,50 0,82 0, V 10AT ,70 (2,0) 0,72 0, AT ,30 1,13 1,57 1, V 10AT ,74 (1,4) 1,40 1, AT ,90 (1,5) 1,40 1, AT ,08 (1,7) 1,40 1, AT 785 a - Ilmastointikone, jossa pelti, F7-suodatin, LTO-roottori, vesipatteri 60/30 C, tuloilman lämpötila +20 C, kanavapaine: 150 Pa (koko 04-06), 200 Pa (koko 10-21) b - Ilman vesilämmityspatteria (asennetaan kanavaan) Näet tiedot IV Produkt Designer -valintaohjelmiston avulla. c - Ulkolämpötilan ollessa +26 C, 50 % RH, hygroskooppinen roottori ja poistoilman lämpötila +22 C

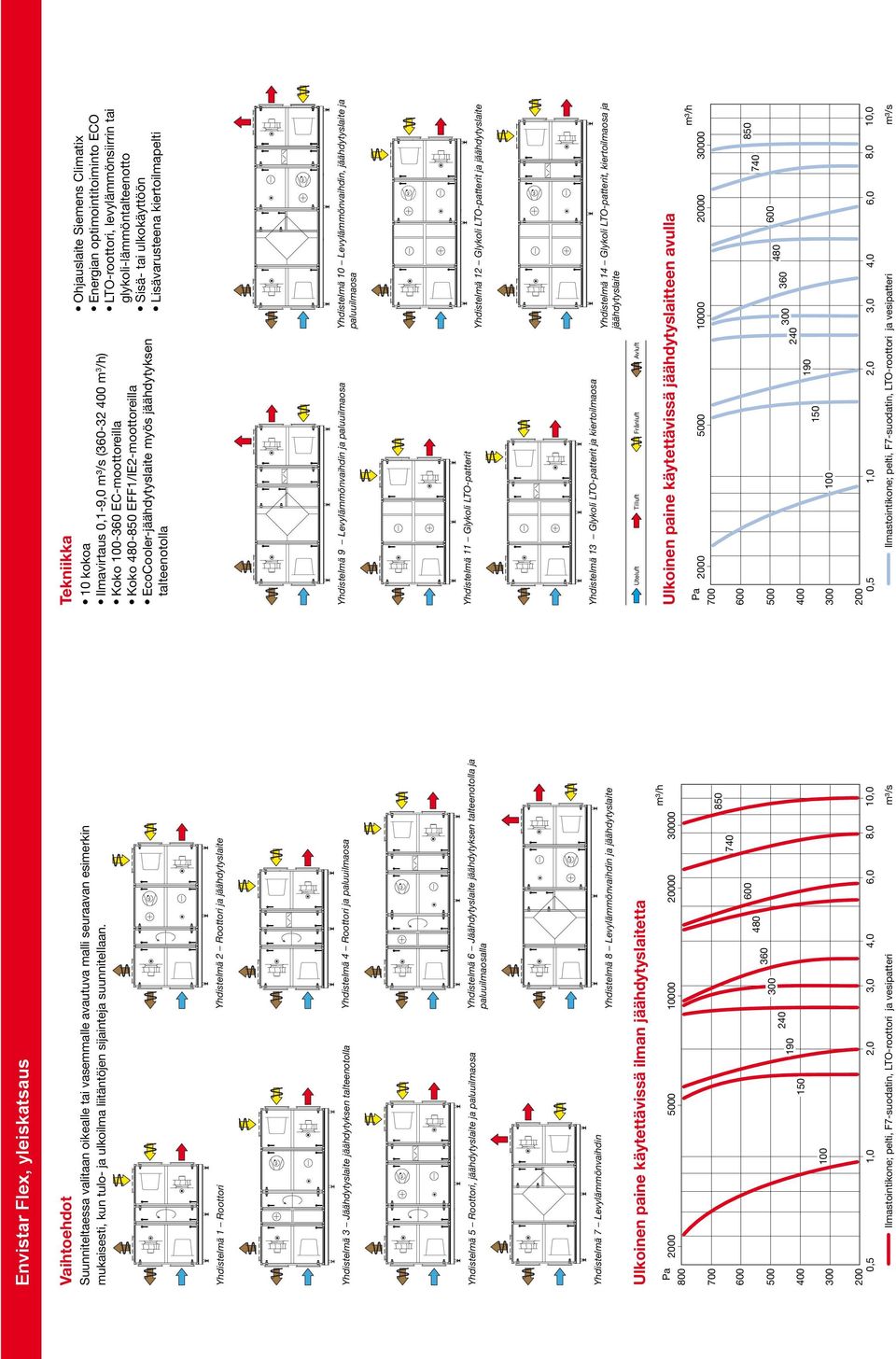

15 Envistar Flex, yleiskatsaus Vaihtoehdot Suunniteltaessa valitaan oikealle tai vasemmalle avautuva malli seuraavan esimerkin mukaisesti, kun tuloja ulkoilma liitäntöjen sijainteja suunnitellaan. Yhdistelmä 1 Roottori Yhdistelmä 2 Roottori ja jäähdytyslaite Yhdistelmä 3 Jäähdytyslaite jäähdytyksen talteenotolla Yhdistelmä 4 Roottori ja paluuilmaosa Yhdistelmä 5 Roottori, jäähdytyslaite ja paluuilmaosa Yhdistelmä 6 Jäähdytyslaite jäähdytyksen talteenotolla ja paluuilmaosalla Yhdistelmä 7 Levylämmönvaihdin Yhdistelmä 8 Levylämmönvaihdin ja jäähdytyslaite Ulkoinen paine käytettävissä ilman jäähdytyslaitetta Pa m³/h ,5 1,0 2,0 3,0 4,0 6,0 8,0 10,0 Ilmastointikone; pelti, F7-suodatin, LTO-roottori ja vesipatteri m³/s Tekniikka 10 kokoa Ilmavirtaus 0,1-9,0 m³/s ( m 3 /h) Koko EC-moottoreilla Koko EFF1/IE2-moottoreilla EcoCooler-jäähdytyslaite myös jäähdytyksen talteenotolla Ohjauslaite Siemens Climatix Energian optimointitoiminto ECO LTO-roottori, levylämmönsiirrin tai glykoli-lämmöntalteenotto Sisä- tai ulkokäyttöön Lisävarusteena kiertoilmapelti Yhdistelmä 9 Levylämmönvaihdin ja paluuilmaosa Yhdistelmä 10 Levylämmönvaihdin, jäähdytyslaite ja paluuilmaosa Yhdistelmä 11 Glykoli LTO-patterit Yhdistelmä 12 Glykoli LTO-patterit ja jäähdytyslaite Yhdistelmä 13 Glykoli LTO-patterit ja kiertoilmaosa Yhdistelmä 14 Glykoli LTO-patterit, kiertoilmaosa ja jäähdytyslaite Uteluft Tilluft Frånluft Avluft Ulkoinen paine käytettävissä jäähdytyslaitteen avulla Pa m³/h ,5 1,0 2,0 3,0 4,0 6,0 8,0 10,0 Ilmastointikone; pelti, F7-suodatin, LTO-roottori ja vesipatteri m³/s

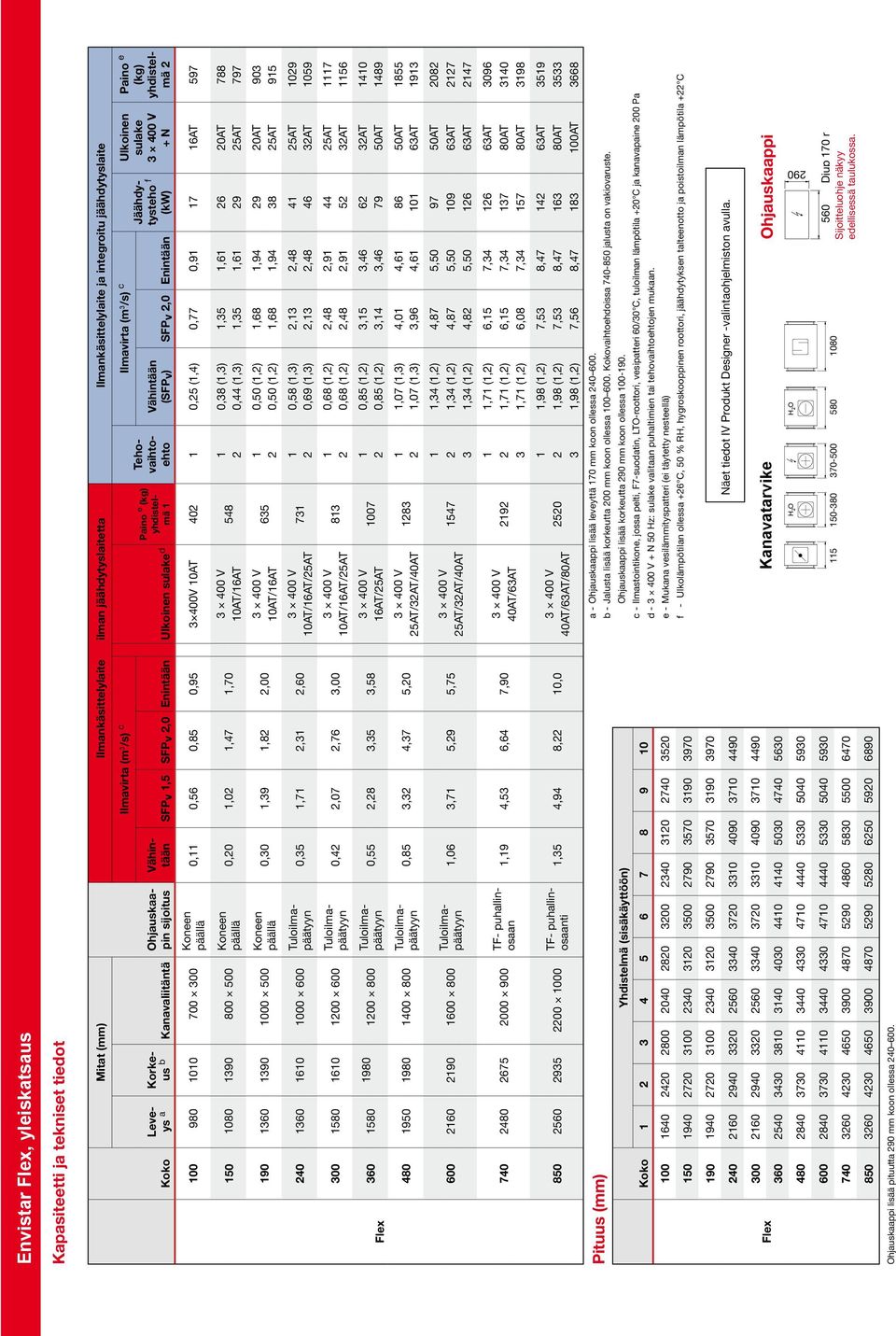

16 Envistar Flex, yleiskatsaus Kapasiteetti ja tekniset tiedot Mitat (mm) Ilmankäsittelylaite ilman jäähdytyslaitetta Ilmankäsittelylaite ja integroitu jäähdytyslaite Koko Leveys Korke- a us b Kanavaliitäntä Ohjauskaapin sijoitus Ilmavirta (m 3 /s) c Vähintään SFPv 1,5 SFPv 2,0 Enintään Ulkoinen sulake d Paino e (kg) yhdistelmä 1 Tehovaihtoehto Vähintään Jäähdytysteho (SFPv) SFPv 2,0 Enintään (kw) Ulkoinen sulake + N Paino e (kg) yhdistelmä Koneen päällä 0,11 0,56 0,85 0, V 10AT ,25 (1,4) 0,77 0, AT 597 Flex Koneen päällä Koneen päällä 0,20 1,02 1,47 1,70 0,30 1,39 1,82 2,00 0,35 1,71 2,31 2,60 0,42 2,07 2,76 3,00 0,55 2,28 3,35 3,58 0,85 3,32 4,37 5,20 10AT/16AT 10AT/16AT 10AT/16AT/25AT 10AT/16AT/25AT 16AT/25AT 25AT/32AT/40AT ,38 (1,3) 1,35 1, AT ,44 (1,3) 1,35 1, AT ,50 (1,2) 1,68 1, AT ,50 (1,2) 1,68 1, AT ,58 (1,3) 2,13 2, AT ,69 (1,3) 2,13 2, AT ,68 (1,2) 2,48 2, AT ,68 (1,2) 2,48 2, AT ,85 (1,2) 3,15 3, AT ,85 (1,2) 3,14 3, AT ,07 (1,3) 4,01 4, AT ,07 (1,3) 3,96 4, AT Tuloilmapäätyyn Tuloilmapäätyyn Tuloilmapäätyyn Tuloilmapäätyyn Tuloilmapäätyyn 1,06 3,71 5,29 5,75 25AT/32AT/40AT ,34 (1,2) 4,87 5, AT ,34 (1,2) 4,87 5, AT ,34 (1,2) 4,82 5, AT TF- puhallinosaan 1,19 4,53 6,64 7,90 40AT/63AT ,71 (1,2) 6,15 7, AT ,71 (1,2) 6,15 7, AT ,71 (1,2) 6,08 7, AT TF- puhallinosaanti 1,35 4,94 8,22 10,0 40AT/63AT/80AT ,98 (1,2) 7,53 8, AT ,98 (1,2) 7,53 8, AT ,98 (1,2) 7,56 8, AT 3668 Pituus (mm) Yhdistelmä (sisäkäyttöön) Koko a - Ohjauskaappi lisää leveyttä 170 mm koon ollessa b - Jalusta lisää korkeutta 200 mm koon ollessa Kokovaihtoehdoissa jalusta on vakiovaruste. Ohjauskaappi lisää korkeutta 290 mm koon ollessa c - Ilmastointikone, jossa pelti, F7-suodatin, LTO-roottori, vesipatteri 60/30 C, tuloilman lämpötila +20 C ja kanavapaine 200 Pa d - + N 50 Hz: sulake valitaan puhaltimien tai tehovaihtoehtojen mukaan. e - Mukana vesilämmityspatteri (ei täytetty nesteellä) f - Ulkolämpötilan ollessa +26 C, 50 % RH, hygroskooppinen roottori, jäähdytyksen talteenotto ja poistoilman lämpötila +22 C Näet tiedot IV Produkt Designer -valintaohjelmiston avulla. Flex Kanavatarvike H 2 O H 2 O Ohjauskaappi Djup 170 mm Sijoitteluohje näkyy edellisessä taulukossa. Ohjauskaappi lisää pituutta 290 mm koon ollessa
