1 Käsityökalut Teräsvannehtimiseen Käsin tehtävä kiristys ja lukitus Paineilmalla toimiva kiristys ja lukitus

Strapexin etuus Käsityökalut, vanne ja huoltopalvelu kokonaispakettina

kiristys ja liittäminen, ilman lukkoja tai lukkojen kanssa.

kukin omine ominaispiirteineen takaa sen, että vanne ja työkalu ovat aina

Maailmanlaajuinen myynti ja huolto Saat ammattiopastusta valitessasi

2 Strapexin etuus Käsityökalut, vanne ja huoltopalvelu kokonaispakettina Oikea työkalu Sovellukset käsin tehtävään vannehtimiseen ovat moninaiset aivan kuten Strapexin tuotevalikoima. Voit valita monista vaihtoehdoista: käsin tai paineilmalla tehtävä kiristys ja liittäminen, ilman lukkoja tai lukkojen kanssa. Oikea vanne omista teollisuuslaitoksistamme Laaja teräsvannevalikoima kukin omine ominaispiirteineen takaa sen, että vanne ja työkalu ovat aina paras mahdollinen yhdistelmä. Maailmanlaajuinen myynti ja huolto Saat ammattiopastusta valitessasi oikeaa ratkaisua ja huoltopaketin sekä varaosien saatavuustakuun. Lisätuotteita kuljetuksen varmistamiseen Käsityökalut ja koneet muovivannehtimiseen Lavan kiristekalvokäärintäkoneet

Suorapintaisille pakkauksille Käsikäyttöiset, lukottomat koneet liikkuvaan käyttöön Malli STM 60 Taloudellinen käsikäyttöinen ratkaisu: Helppo, kevyt,

5 kg Nopea ja helppo vanteen syöttö Vaivaton kiristys ja lukitus Ergonominen muotoilu Joustava käyttö: Erilaisiin ja eri kokoisiin keskisuuriin ja

19 mm asti ja paksuus 0.80 mm asti Tekniset tiedot STM 60 STM 61 13 x 0.63 (0.58*) mm 460.513.001 16 x 0.63 (0.58*) mm 460.516.001 19 x 0.63 (0.58*) mm 460.519.

3 Suorapintaisille pakkauksille Käsikäyttöiset, lukottomat koneet liikkuvaan käyttöön Malli STM 60 Taloudellinen käsikäyttöinen ratkaisu: Helppo, kevyt, nopea Paino vain 3.5 kg Nopea ja helppo vanteen syöttö Vaivaton kiristys ja lukitus Ergonominen muotoilu Joustava käyttö: Erilaisiin ja eri kokoisiin keskisuuriin ja raskaisiin pakkauksiin Huoltoystävällinen: Muutama liikkuva osa helposti huollettava työpaikalla Malli STM 61 Raskaisiin kohteisiin Teräsvanteelle leveys 19 mm asti ja paksuus 0.80 mm asti Tekniset tiedot STM 60 STM x 0.63 (0.58*) mm x 0.63 (0.58*) mm x 0.63 (0.58*) mm x 0.80 (0.80*) mm Paino 3.5 kg 5.1 kg Mitat Pituus 370 mm 450 mm Leveys 185 mm 130 mm Korkeus 122 mm 135 mm Kiristysvoima, asti 6500 N 6000 N Teräsvanne Laatu 850 N/mm 2, maks. 19 x 0,63 mm 19 x 0,80 mm 1100 N/mm 2, maks. 19 x 0,63 mm 19 x 0,80 mm * Hyvä vetolujuus, 1100 N/mm 2

Suorapintaisille pakkauksille Paineilmakäyttöiset, lukottomat työkalut Malli STP 62

kätevästi kädensijan yläpuolelle Kiristysvoima 4000 N asti Malli STP 63 Sopiva ja kevyt, kun

yläpuolelle Kääntyvällä ripustuskoukulla Raskaisiin käyttökohteisiin Kiristysvoima asti 6500 N

001 16 x 0.80 (0.63*) mm 465.516.011 19 x 0.80 (0.63*) mm 465.519.001 Paino 9.7 kg 11.

4000 N 6500 N Ilmankulutus (6 bar) Kiristys 6 Nl/s 6.

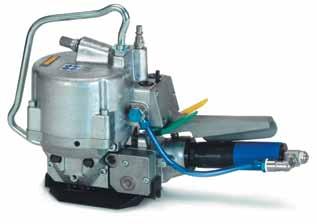

4 Suorapintaisille pakkauksille Paineilmakäyttöiset, lukottomat työkalut Malli STP 62 Ihanteellinen teollisuuden käyttöön vanneleveydellä mm Hallintapainikkeet sijoitettu kätevästi kädensijan yläpuolelle Kiristysvoima 4000 N asti Malli STP 63 Sopiva ja kevyt, kun käytetään mm teräsvannetta Hallintapainikkeet sijoitettu kätevästi kädensijan yläpuolelle Kääntyvällä ripustuskoukulla Raskaisiin käyttökohteisiin Kiristysvoima asti 6500 N Tekniset tiedot STP 62 STP x 0,60 (0,50*) mm x 0.60 (0.50*) mm x 0.80 (0.63*) mm x 0.80 (0.63*) mm Paino 9.7 kg 11.5 kg Mitat Pituus 310 mm 400 mm Leveys 105 mm 120 mm Korkeus 240 mm 310 mm Kiristysvoima, noin 4000 N 6500 N Ilmankulutus (6 bar) Kiristys 6 Nl/s 6.4 Nl/s Lukitus 6 Nl 12 Nl Teräsvanne Laatu 850 N/mm 2, asti Bis 16 x 0,60 mm Bis 19 x 0,80 mm 1100 N/mm 2, asti Bis 16 x 0,50 mm Bis 19 x 0,63 mm *Hyvä vetolujuus, 1100 N/mm 2

Pyöreille ja pienille pakkauksille Paineilmakäyttöiset työkalut Paikallaan olevaan tai liikkuvaan käyttöön Malli STR 64 Kevyt työkalu liikkuvaan tai paikallaan olevaan käyttöön Paino vain 3.

0.63 (0,63*) mm 466.013.001** 466.013.011*** 16 x 0,63 (0,63*) mm 466.016.001** 466.016.011*** 19 x 0,63 (0,63*) mm 466.019.001** 466.019.011*** 19 x 0,80 (0,80*) mm 466.019.201 25 x 1,00 (0,80*) mm 466.

5 Pyöreille ja pienille pakkauksille Paineilmakäyttöiset työkalut Paikallaan olevaan tai liikkuvaan käyttöön Malli STR 64 Kevyt työkalu liikkuvaan tai paikallaan olevaan käyttöön Paino vain 3.2 kg Kiristysvoima 3000 N asti Paineilmaliitin: yläpuolelta: kun työskennellään ripustuskoukun kanssa kahvan päästä: kun työskennellään ilman ripustuskoukkua Tekniset tiedot STR 64 STR 65 STR x 0.63 (0,63*) mm ** *** 16 x 0,63 (0,63*) mm ** *** 19 x 0,63 (0,63*) mm ** *** 19 x 0,80 (0,80*) mm x 1,00 (0,80*) mm x 0,80 (0,80*) mm x 1,00 (0,80*) mm Paino 3,2 kg 7,6 kg 9,3 kg Mitat Pituus 302 mm 420 mm 470 mm Leveys 130 mm 160 mm 170 mm Korkeus 180 mm 300 mm 300 mm Kiristys, noin 3000 N 7000 N 8400 N Lukitus Ilmankulutús (6 bar) Kiristys 4 Nl/s 6,4 Nl/s 6,4 Nl/s Lukitus 3,4 Nl 12 Nl 14 Nl Malli STR 65 Kätevä työkalu raskaaseen, paikalla olevaan käyttöön Kiristysvoima 7000 N asti Malli STR 66 Huipputehokas työkalu raskaaseen, paikallaan olevaan käyttöön Kiristysvoima 8400 N asti Teräsvanne Laatu 850 N/mm2, asti 19 x 0,63 mm 19 x 0,80 mm 32 x 1,00 mm 1100 N/mm2, asti 19 x 0,63 mm 19 x 0,80 mm 32 x 0,80 mm Sopivat lukot 13 x 0,63 (0,63*) mm x 0,63 (0,63*) mm x 0,63 (0,63*) mm x 0,80 (0,80*) mm x 1,00 (0,80*) mm x 0,80 (0,80*) mm x 1,00 (0,80*) mm * Hyvävetolujuus 1100 N/mm 2 ** Paineilmaliitinyläpuolelle *** Paineilmaliitin takaosassa

Pyöreille ja pienille pakkauksille Ilmanpainekäyttöiset työkalut liikkuvaan käyttöön

Teräsvanteelle leveydeltään 32 mm asti ja paksuudeltaan 1 mm asti Kiristin STR 67 Lukitsin

lukitus Tekniset tiedot STR 67 STR 68 STR 69 19 32 x 1,00 (1,00*) mm 466.032.

601 32 x 1,00 (0,80*) mm 466.132.601 466.232.

Korkeus 110 mm 210 mm 230 mm Kiristys, noin 8400 N asti 8400 N Lukitus 1 2 Ilmankulutus (6

x 1,00 mm 32 x 1,00 mm 1100 N/mm 2, asti 32 x 1,00 mm 32 x 0,80 mm 32 x 0,80 mm Sopivat

6 Pyöreille ja pienille pakkauksille Ilmanpainekäyttöiset työkalut liikkuvaan käyttöön Kiristin/Lukitsin yhdistelmä Kevyet työkalut raskaaseen työhön, liikkuvaan käyttöön Teräsvanteelle leveydeltään 32 mm asti ja paksuudeltaan 1 mm asti Kiristin STR 67 Lukitsin STR 68 Lukitsin STR 69 Kiristysvoima 8400 N asti Yksinkertainen lukitus Kaksinkertainen lukitus Tekniset tiedot STR 67 STR 68 STR x 1,00 (1,00*) mm x 1,00 (0,80*) mm x 1,00 (0,80*) mm x 1,00 (0,80*) mm Paino 4,1 kg 2,8 kg 4,7 kg Mitat Pituus 340 mm 300 mm 350 mm Leveys 110 mm 130 mm 170 mm Korkeus 110 mm 210 mm 230 mm Kiristys, noin 8400 N asti 8400 N Lukitus 1 2 Ilmankulutus (6 bar) Kiristys 6,4 Nl/s Lukitus 3 Nl 6,4 Nl Teräsvanne Laatu 850 N/mm 2, asti 32 x 1,00 mm 32 x 1,00 mm 32 x 1,00 mm 1100 N/mm 2, asti 32 x 1,00 mm 32 x 0,80 mm 32 x 0,80 mm Sopivat lukot 19 x 1,00 (0,80*) mm / x 1,00 (0,80*) mm / x 1,00 (0,80*) mm / * Hyvä vetolujuus, 1100 N/mm 2 asti

Lisälaitteita käsityökaluille Vannevaunut ja vanneleikkurit Malli STA 76 Liikkuva vaunu

työkaluille, lukoille ja vanneleikkureille Teräsvannevaunu Malli Vanteen leveys Sisämitta Ø

001 10 19 mm 405 mm 600 mm Malli STA 78 Malli STA 77 Paikallaan oleva vaunu ristiinpuolatulle

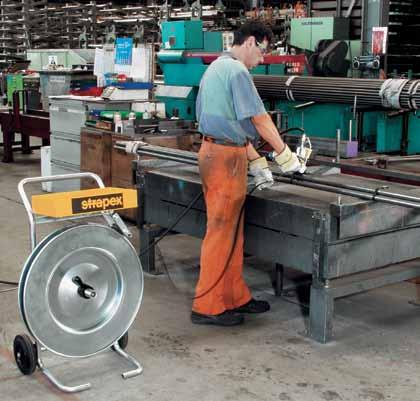

7 Lisälaitteita käsityökaluille Vannevaunut ja vanneleikkurit Malli STA 76 Liikkuva vaunu ristiinpuolatulle teräsvanteelle Kärry Vakaa teräsputkijalusta, isot kumipyörät, kelajarru ja lokero työkaluille, lukoille ja vanneleikkureille Teräsvannevaunu Malli Vanteen leveys Sisämitta Ø Ulkomitta Ø STA mm 405 mm 600 mm STA mm 405 mm 600 mm Malli STA 78 Malli STA 77 Paikallaan oleva vaunu ristiinpuolatulle teräsvanteelle Vaakasuora asento Malli STA 79 Strap cutters Malli Vanteen leveys Varsipituus STA mm 160 mm STA mm 355 mm

Strapex maailmanlaajuisesti Oma kehitys ja valmistus Vannekoneet Vanteet Australia ITW Industrial Packaging AU-Derrimut VIC Melbourne Phone +1 800 685 824 sales@itwindpack.com.au Italy Strapex S.r.l. IT-20013 Magenta (Milano) Phone +39 02 97 00 751 sales@strapex.

es Oma myyntija huolto-organisaatio Itsenäiset myynti ja huoltoyhtiöt globaalisesti Austria Strapex GmbH AT-3500 Krems Phone +43 2732 73 501 sales@strapex.

8 Strapex maailmanlaajuisesti Oma kehitys ja valmistus Vannekoneet Vanteet Australia ITW Industrial Packaging AU-Derrimut VIC Melbourne Phone Italy Strapex S.r.l. IT Magenta (Milano) Phone Spain ITW España ES Cornellá de Llobregat Phone Oma myyntija huolto-organisaatio Itsenäiset myynti ja huoltoyhtiöt globaalisesti Austria Strapex GmbH AT-3500 Krems Phone Belgium Strapex Sprl BE-1400 Nivelles Phone Mexico Flejes Misa MX-Apodaca, N.L. CP Phone +52 (81) Netherlands Strapex Nederland BV NL-3542 DK Utrecht Phone Sweden Strapex / Josef Kihlberg AB SE Hjo Phone reception@kihlberg.se Switzerland Strapex GmbH CH-5610 Wohlen Phone info@strapex.ch Brasil Syspack Ind. Com. de Sistemas de Emb. Ind. Ltda BR Cubreúva - SP Phone syspack@syspack.com.br New Zealand ITW Industrial Packaging NZ-Te Papapa - Auckland Phone sales@itwindpkg.co.nz United Kingdom Strapex GB-Aldridge, Walsall, WS9 8UQ Phone info@strapex.co.uk Denmark ApS Strapex DK-2740 Skovlunde Phone sales@strapex.dk Norway Strapex / Josef Kihlberg AS NO-7448 Trondheim Phone reception.as@kihlberg.no USA Acme USA-Elmhurst, IL Phone info@acme-ds.com Finland Liljendals Bruk AB FI Vantaa Phone sales@strapex.fi France Strapex S.A.S. FR Ivry-sur-Seine Phone sales@strapex.fr Germany Strapex GmbH DE Holzgerlingen Phone info@strapex.de Poland Transaco Group Sp. z o.o. PL Dzierzoniow Phone transaco@transaco.pl Portugal Strapex Embalagem Lda PT Carnaxide Phone sales@strapex.pt Russia Roxor Industry RU St Petersburg Phone info@roxor.ru All other countries Strapex Partners c/o ORGAPACK GmbH Packaging Technology CH-8953 Dietikon (Switzerland) Phone partners@strapex.com MEMBER OF ORGAPACK STRAPEX GROUP Muutoksiin pidätetään India Strapex India Limited IN-Mumbai Phone /0205 info@strapex.co.in Singapore Syspex Singapore Pte Ltd SG-Singapore Phone syspex@singnet.com.sg
