Esimerkki: Lattialämmitysratkaisu LÄMMITYSJÄRJESTELMÄN KÄYTTÖOHJE

Transkriptio

1 Esimerkki: Lattialämmitysratkaisu LÄMMITYSJÄRJESTELMÄN KÄYTTÖOHJE 1. Lämmitysjärjestelmän rakenteen kuvaus 1.1 Lämmitysjärjestelmän rakenne 1. kerros Kaikissa huoneissa on lämmityskaapeleilla toteutettu lattialämmitys. Ensimmäisen kerroksen lämmitys on kiinnitetty lattian betoniraudoitusverkkoon ja sen asennussyvyys on n. 5-7 cm lattian pinnasta. 2. kerros Toisessa kerroksen levylattiarakenteessa lämmityskaapelit ovat n. 1,5 2 cm syvyydessä pintalevyn alla. Kylpyhuoneessa lämmityskaapelit on asennettu lattiavaluun n. 5 cm syvyyteen. Asennusalueet on merkitty pohjapiirukseen.

2

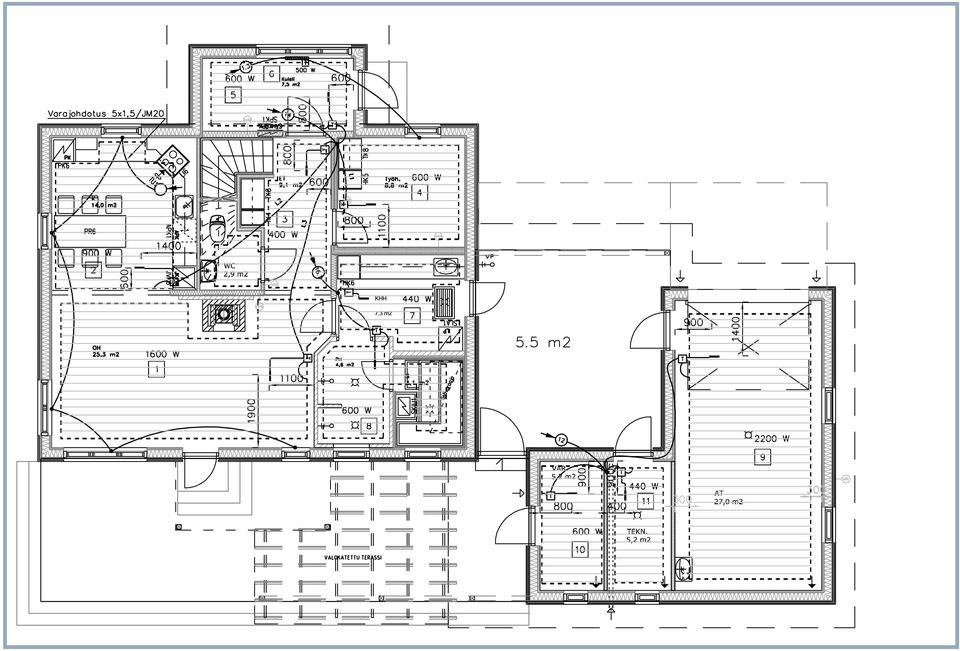

3 Lämmityspiirien jakautuminen on esitetty oheisissa pohjapiirustuksissa. Kaikissa tiloissa seinien vieressä on 10 cm lämmityskaapeleista vapaa alue. Lisäksi WC-istuimien asennuskohdalla on 600x600 alue ilman lämmityskaapelia. Kuviin on merkitty mitoilla muut alueet, joihin en ole asenenttu lämmityskaapelia.

4 Nro Tila Lämmitin 1 OH 1261 TASSU ,26 ECO16FRJ 2 K 552 TASSU , ,26 ECO16FRJ 3 Aula 120 WC 39 TASSU4S , ,16 ECO16FRJ 4 TyH 383 TASSU , ,23 ECO16FRJ 5 TASSU , ,19 ECO16FRJ 6 Kuisti 617 EBHBE05B Electr. 7 KHH 287 TASSU , ,20 ECO10FJ PH S 227 TASSU ,20 ECO10FJ 9 AT 1498 TASSU ,20 ECO16FJ 10 Var. 417 TASSU , ,15 ECO10FJ 11 Tekn. 324 TASSU , ,20 ECO10FJ Yhteensä 1 krs Yhteensä Lattialämmitys Lämmitin Lattialämmitys Asennusväli mit P asennus Määrä A asennus Pituus R P asenn. /A Termos- Nro Tila [W] Tyyppi [W] kpl m 2 m [ ] [W/m 2 ] [m] taatti 21 MH TASSU6S ,15 ECO16FRJ 22 VH1 221 TASSU3S , ,15 ECO16FRJ 23 MH TASSU6S ,15 ECO16FRJ 24 MH TASSU6S ,15 ECO16FRJ 25 Aula 644 TASSU8S ,15 ECO16FRJ 26 KyH 175 TASSU3S , ,15 ECO10FJ 27 VH2 361 TASSU4S , ,15 ECO16FRJ Yhteensä 2. krs Asennusväli mit P asennus Määrä A asennus Pituus R P asenn. /A [W] Tyyppi [W] kpl m 2 m [ ] [W/m 2 ] [m] Termostaatti

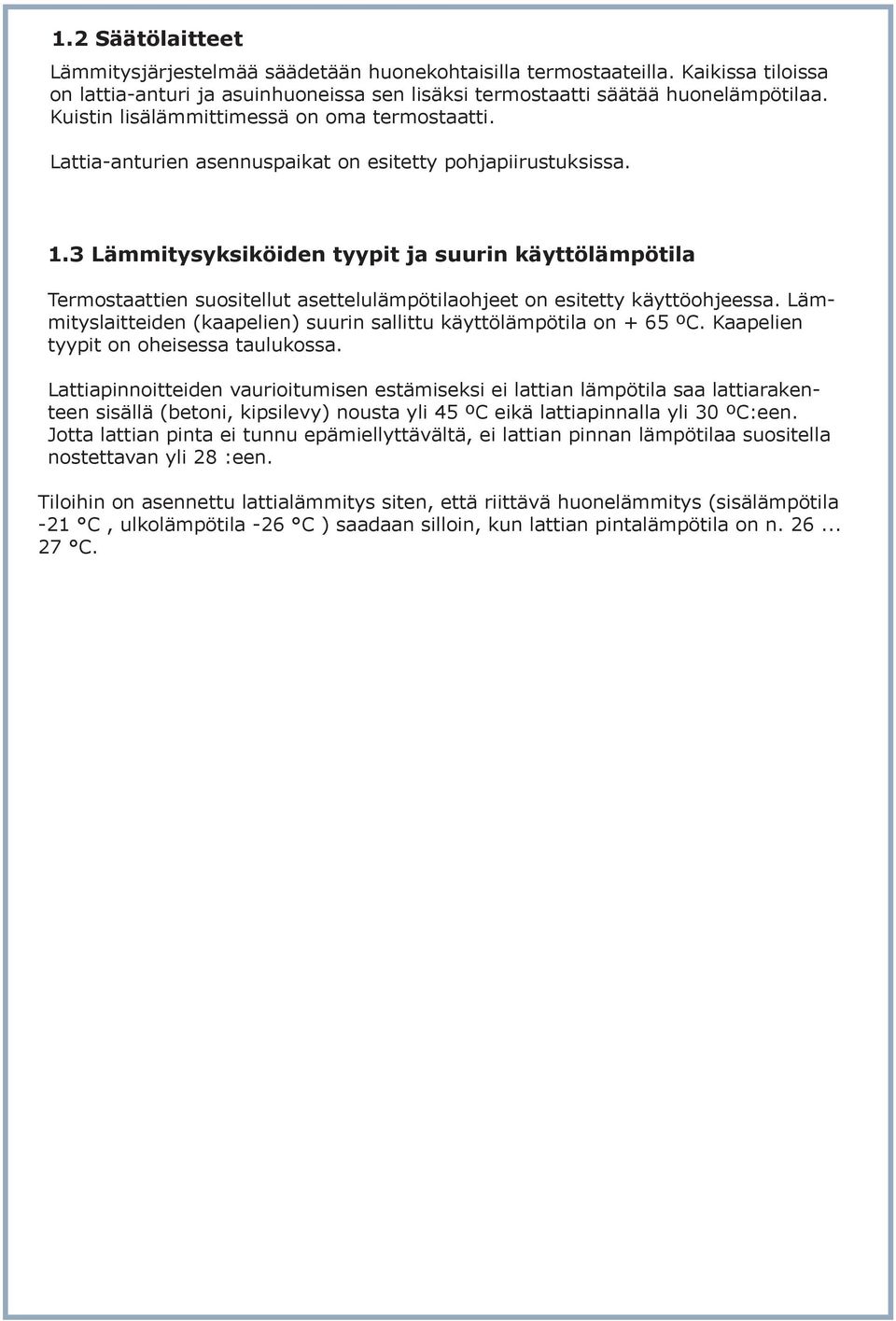

5 1.2 Säätölaitteet Lämmitysjärjestelmää säädetään huonekohtaisilla termostaateilla. Kaikissa tiloissa on lattia-anturi ja asuinhuoneissa sen lisäksi termostaatti säätää huonelämpötilaa. Kuistin lisälämmittimessä on oma termostaatti. Lattia-anturien asennuspaikat on esitetty pohjapiirustuksissa. 1.3 Lämmitysyksiköiden tyypit ja suurin käyttölämpötila Termostaattien suositellut asettelulämpötilaohjeet on esitetty käyttöohjeessa. Lämmityslaitteiden (kaapelien) suurin sallittu käyttölämpötila on + 65 ºC. Kaapelien tyypit on oheisessa taulukossa. Lattiapinnoitteiden vaurioitumisen estämiseksi ei lattian lämpötila saa lattiarakenteen sisällä (betoni, kipsilevy) nousta yli 45 ºC eikä lattiapinnalla yli 30 ºC:een. Jotta lattian pinta ei tunnu epämiellyttävältä, ei lattian pinnan lämpötilaa suositella nostettavan yli 28 :een. Tiloihin on asennettu lattialämmitys siten, että riittävä huonelämmitys (sisälämpötila -21 C, ulkolämpötila -26 C ) saadaan silloin, kun lattian pintalämpötila on n C.

6 2. LÄMMITYSJÄRJESTELMÄN KÄYTTÖOHJE 2.1 Lämmitysjärjestelmän kuvaus Rakennuksen kaikissa tiloissa on sähkökaapeleilla toteutettu lattialämmitys. Asennusalueet ja tehot on esitetty ohjeessa Tiedot lämmitysjärjestelmän rakenteesta. Lämmitysjärjestelmän toteutuksessa on hyödynnetty lämmitysjärjestelmän lämmönvarauskykyä edullisemman sähkönhinnan aikana kuitenkin niin, että tilojen lämpötilat pysyvät haluttuina. Pyrkimyksenä on kokonaisedullinen ratkaisu, jossa on otettu huomioon sähköenergian kiinteät maksut, hankintakustannukset kuin sähköenergian hinnoittelu. Erityisesti käytössä on otettava huomioon seuraavat seikat: lämpötilat eivät muutu heti asetteluarvoa muuttaessa, koska lämpöä on aina varautuneena rakenteisiin tiloissa, joissa lattian pintalämpötila halutaan pitää tietyllä tasolla, kuten pesuhuone, huonelämpötila nousee ulkolämpötilan noustessa tiloissa, joissa säädetään huonelämpötilaa, lattian lämpötila muuttuu ulkolämpötilan muuttuessa. 2.2 Lämmitysjärjestelmän toiminta Lämmitysjärjestelmä on kokonaisuus, joka koostuu useasta eri osasta ja niiden toiminnan yhteisvaikutuksesta. Näitä osia ovat: huoneen rakenne lattiapinnoite lattiarakenne lämmityskaapeli termostaatti ja sen asettelu ohjauskytkentä keskuksessa. Rakennuksen tilat on seuraaviin ryhmiin: 1. Jatkuvatoiminen lattialämmitys, vakio pintalämpötila Lattian lämpötila olennainen viihtyvyystekijä Lämpötilaa säädetään vain lattialämpötilan mukaan 2. Jatkuvatoiminen lattialämmitys, huonelämpötilan säätö Lattiassa ei ole varaavaa rakennetta (2 krs.) Lattiapinnoite halutaan pysyvän tasalämpöisenä koko vuorokauden ajan (laattalattiat oleskelutiloissa) 3. Osittain varaava lattialämmitys Lattiarakenteessa on varaavuutta Osassa tiloista lattiapinnoite eristää lämpötilan siirtymistä lattiarakenteesta huonetilaan Varaavuuden ohjaus tehdään sallimalla huonelämpötilan nousu varausaikana 1-2 astetta Aputilojen (AT, varasto) lämmitys voidaan kytkeä pelkästään edullisen yösähkön aikana keskuksessa olevalla kytkimellä (12S1). WC:ssä ei ole omaa erillistä lämmitystä. Lattian pitämiseksi miellyttävänä on oleskelualueelle asennettu osa aulan lämmityskaapelista.

7 2.3 Lämmitysjärjestelmän kuvaus huonetiloittain Olohuone Tilan lämmitystä säädetään huonelämpötilan mukaan. Lattian lämpötila on rajoitettu termostaatilla niin, ettei lattiapinnoite vaurioidu. Lattian varaavuutta hyödynnetään edullisemman sähkönhinnan aikana sallimalla asettelulämpötila ylittyä 1-2 astetta varausjakson aikana (varausajan nosto). Päiväaikana lämmitys kytkeytyy päälle vain, jos huonelämpötila laskee termostatin asetteluarvon (21 ºC) alapuolelle. Kevät syksy aikoina voidaan lämmitys kytkeä toimimaan päälle vain edullisen yösähkön aikana keskuksessa olevalla kytkimellä. Keittiö, eteinen ja WC Tilan lämmitystä säädetään huonelämpötilan mukaan. Lattian lämpötila on rajoitettu termostaatilla. Lattian varaavuutta hyödynnetään edullisemman sähkönhinnan aikana sallimalla asettelulämpötilan ylittyä 1-2 astetta varausjakson aikana (varausajan nosto). Päiväaikana lämmitys kytkeytyy päälle vain, jos huonelämpötila laskee termostatin asetteluarvon (22 ºC) alapuolelle. Keittiön ja eteisen asetteluarvoina käytetään suurempaa arvoa kuin olohuoneessa. Näin ne kytkeytyvät ensin päälle tarvittaessa päiväaikana, jolloin keittiön ja eteisen laattalattiat pysyvät miellyttävinä. Kevät syksy aikoina voidaan lämmitys kytkeä toimimaan päälle vain edullisen yösähkön aikana keskuksessa olevalla kytkimellä. WC:ssä ei ole omaa erillistä lämmitystä. Lattian pitämiseksi miellyttävänä on oleskelualueelle asennettu osa aulan lämmityskaapelista. Työhuone 1 krs. Tilan lämmitystä säädetään huonelämpötilan mukaan. Lattian lämpötila on rajoitettu termostaatilla niin, ettei lattiapinnoite vaurioidu. Lattian varaavuutta hyödynnetään edullisemman sähkönhinnan aikana sallimalla asettelulämpötila ylittyä 1-2 astetta varausjakson aikana (varausajan nosto). Päiväaikana lämmitys kytkeytyy päälle vain, jos huonelämpötila laskee termostatin asetteluarvon (21 ºC) alapuolelle. Kevät syksy aikoina voidaan lämmitys kytkeä toimimaan päälle vain edullisen yösähkön aikana keskuksessa olevalla kytkimellä. Kuisti Kuistilla on muita tiloja suuremmat lämpöhäviöt. Tilan viihtyvyyden vuoksi sen lattalattian lämpötila suositellaan rajoitetavaksi +28 ºC:een. Lattian antama lämmitysteho ei riitä kattamaan kaikkein kylmimpien päivien lämmöntarvetta ja tämän vuoksi tilaan on asennettu lisälämmittimeksi sähkölämmitin, joka poistaa myös ulko-oven aiheittaman vedon. Lattialämmitystä säädetään lattialämpötilan mukaan. Sähkölämmittimen asetteluarvona käytetään melko alhaista arvoa, jotta lämmitin kytkeytyy päälle vasta, kun lattialämmityksen teho ei riitä. Lattialämmitystä varataan yöaikana, jolloin sähkölämmitin ei yleensä kytkeydy päälle. Kodinhoitohuoneen lattialämmitys toimii jatkuvatoimisena. Lämpötilaa säädetään lattian lämpötilan mukaan. Huonelämpötila vaihtelee eri ulkolämpötiloilla 1-2 astetta.

8 Pesuhuone ja sauna Pesuhuoneen ja saunan lattialämmitys toimii jatkuvatoimisena. Lämpötilaa säädetään lattian lämpötilan mukaan, jotta lattian pinta tuntuu miellyttävältä. Huonelämpötila saattaa vaihdella eri ulkolämpötiloilla 1-2 astetta. Kodinhoitohuone Kodinhoitohuoneen lattialämmitys toimii jatkuvatoimisena ja sen lämpötilaa säädetään lattian lämpötilan mukaan. Huonelämpötila vaihtelee eri ulkolämpötiloilla 1-2 astetta. Autotalli, varasto, tekninen tila Tilan lämmitystä säädetään huonelämpötilan mukaan ja lattian lämpötilaa rajoitetaan lattiatermostaatilla. Lattian varaavuutta hyödynnetään edullisemman sähkönhinnan aikana sallimalla asettelulämpötilan ylittyä 4-5 astetta varausjakson aikana (varausajan nosto). Päiväaikana lämmitys kytkeytyy päälle vain, jos huonelämpötila laskee termostatin asetteluarvon (9 ºC) alapuolelle. Kevät syksy aikoina voidaan lämmitys kytkeä toimimaan päälle vain edullisen yösähkön aikana keskuksessa olevalla kytkimellä. Makuuhuoneet ja aula 2. kerros Toisen kerroksen asuinhuoneissa on jatkuvatoiminen lattialämmitys, jossa lämmityskaapelit on asennettu kipsilevyjen väliin. Huoneiden lämmitystä säädetään huonelämpötilan mukaan ja lattian lämpötilaa rajoitettaan niin, ettei lattian rakenteet vaurioidu. Kylpyhuone 2 krs Kylpyhuoneen lattialämmitys toimii jatkuvatoimisena. Lämpötilaa säädetään lattialämpötilan mukaan. Lämmin käyttövesi Lämmin käyttövesi tuotetaan lämminvesivaraajalla, joka sijaitsee saunassa Vesi pyritään lämmittämään edullisemman sähkönhinnan aikana (yö). Tarvittaessa varaaja saadaan päälle päiväaikana sähkökeskuksen ohjauspainikkeesta 4S1. Varaaja tulisi kytkeä päälle 2-3 tuntia ennen lisäkäyttötarvetta. Seuraavan yö-jakson alkaessa varaaja kytkeytyy automaattisesti vain yölämmitykseen. Mikäli lämmin käyttövesi ei riitä normaalissa käytössä, tulee varaajan termostaatin asettelua tarkistaa (kts. varaajan käyttöohje).

9 Termostaatti Käyttö T huone (ºC) T lattia (ºC) Ohjaus (ºC) OH ECO16 Yhdistelmä K ECO16 Yhdistelmä ET+WC ECO16 Lattia 19* +2 TyH ECO16 Yhdistelmä Kuisti ECO16 Lattia 18* +3 Kuisti, lisälämm. Huone 18 KHH ECO10 Lattia 3 ** PH+S ECO10 Lattia 3** AT ECO16 Huone VAR ECO16 Huone TEKN ECO16 Huone MH1+VH ECO16 Huone MH2 ECO16 Huone MH3 ECO16 Huone Aula ECO16 Huone VH ECO16 Huone KyH ECO10 Lattia 3** *) kts. ECO16 ohje **) kts. ECO10 ohje 2.4 Lämmitysjärjestelmän rajoitukset sisustukselle Lattialämmityksen toiminta perustuu siihen, että lämpö pääsee siirtymään koko kaapelin asennusalueelta huonetilaan. Lattian pinta siis toimii varsinaisena tilan lämmittimenä. Huonekalut ja sisustusmateriaalit voivat hidastaa lämmön siirtymistä. Sisustuksessa huomioonotettavia asioita ovat: kiintokalusteiden tulee olla jalallisia ja mahdollisissa etulevyissä lämmön kiertoon riittävät aukotukset kirjahyllyt, kaapistot, sängyt yms. suositellaan olevan jalallisia niin, että ilma pääsee kiertämään vapaasti huonekalun ja lattian välistä (jalan korkeus > n. 5 cm) huonekalujen sokkeleihin, jotka ovat lattiaan asti, tulee tehdä ilman kierron mahdollistavat aukot Mattojen alapinnassa ei saa olla materiaalia (kumi yms), joka voi lämmetessään vaurioittaa lattiapinnoitetta Mattojen paksuudeksi tulisi olla enintään 1 cm Lattialla ei suositella jatkuvasti säilytettäväksi suuria, lämpöä eristäviä esineitä, kuten patjoja yms. Lattiaan ei saa kiinnittää poraamalla tms. niille alueille, joihin lämmityskaapeli on asennettu. Alueet on kuvatta ohjeessa Tiedot lämmitysjärjestelmän rakenteesta järjestelmän haltijalle.

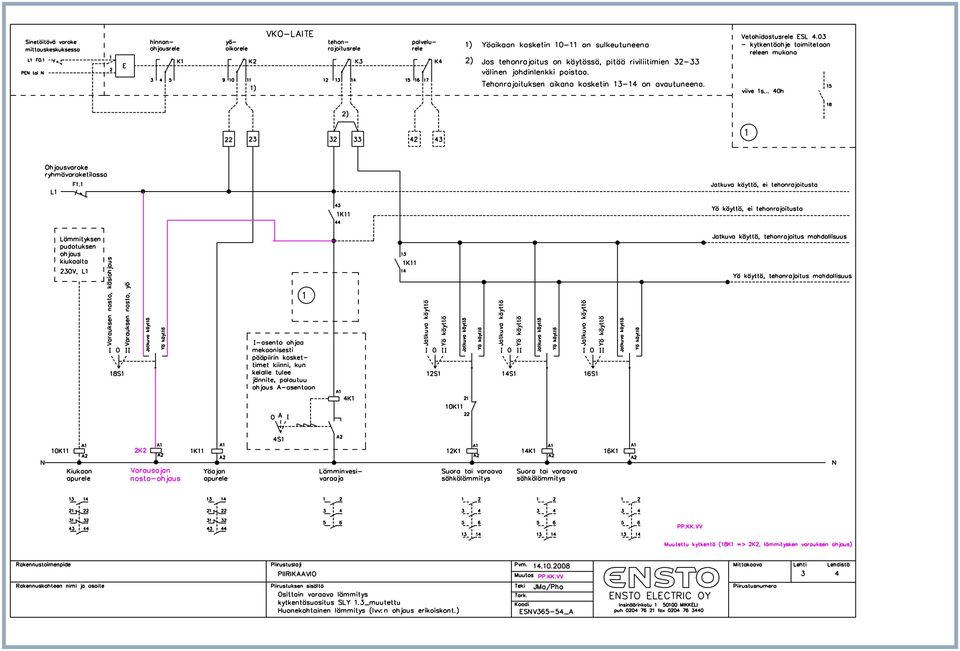

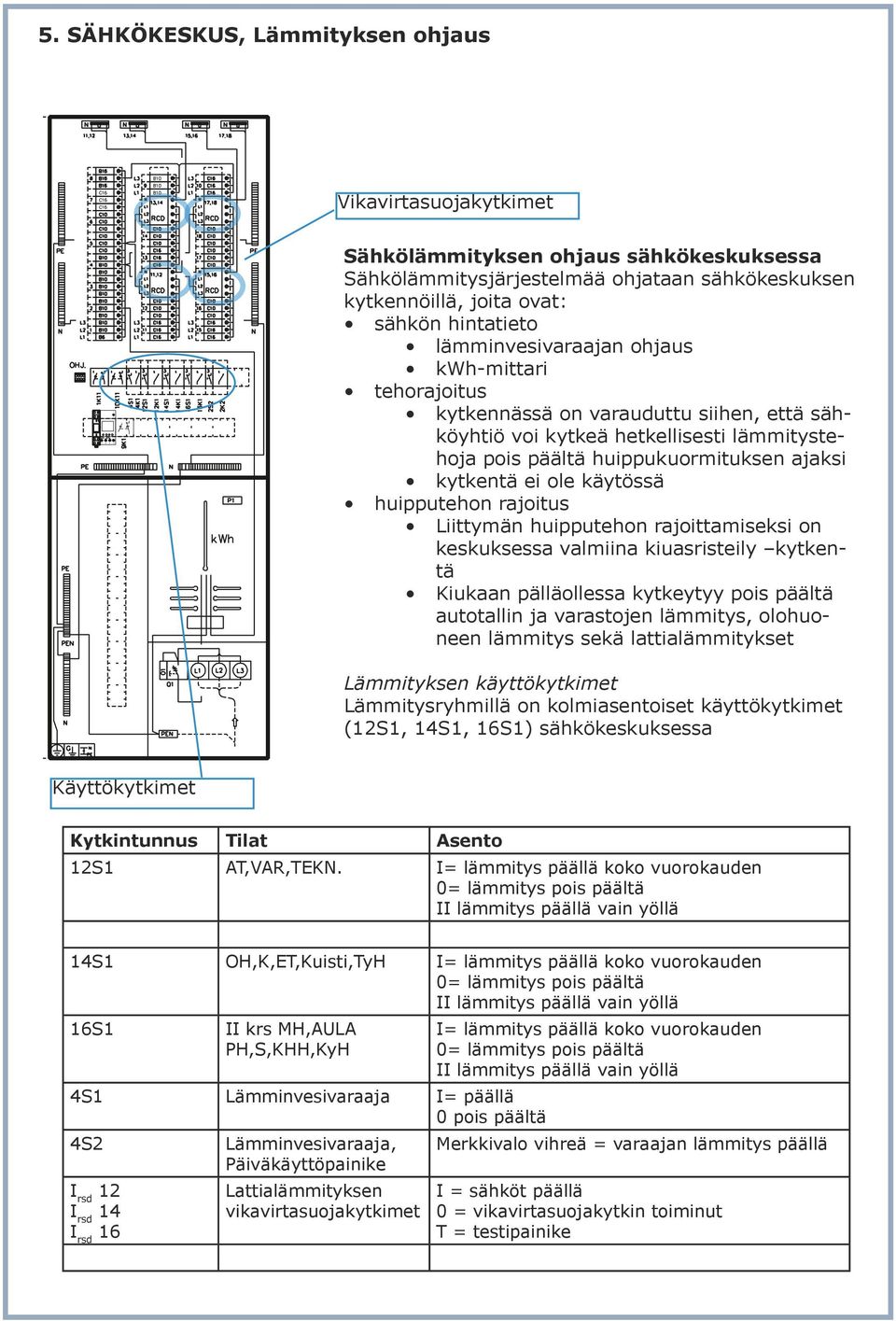

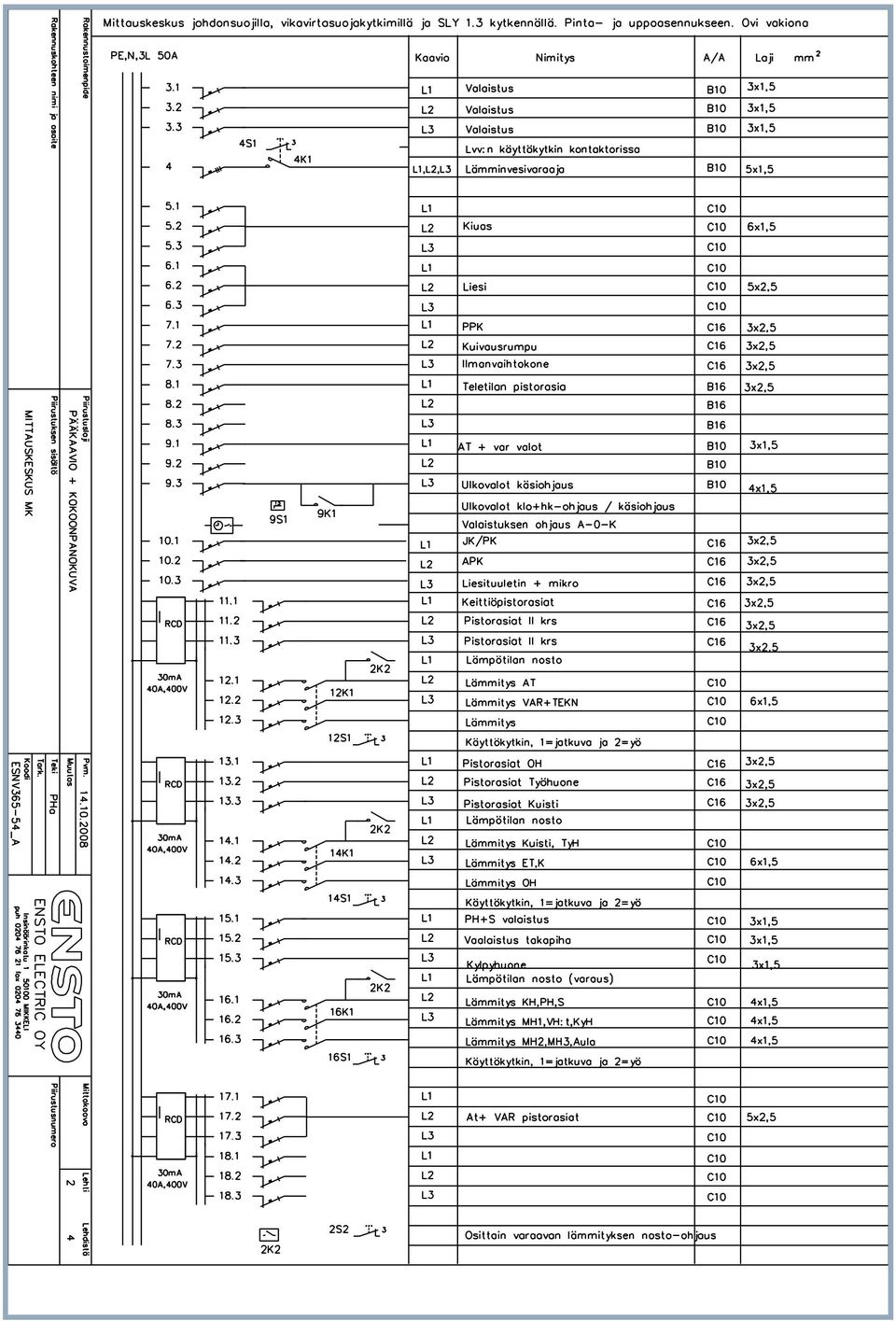

10 5. SÄHKÖKESKUS, Lämmityksen ohjaus Vikavirtasuojakytkimet Sähkölämmityksen ohjaus sähkökeskuksessa Sähkölämmitysjärjestelmää ohjataan sähkökeskuksen kytkennöillä, joita ovat: sähkön hintatieto lämminvesivaraajan ohjaus kwh-mittari tehorajoitus kytkennässä on varauduttu siihen, että sähköyhtiö voi kytkeä hetkellisesti lämmitystehoja pois päältä huippukuormituksen ajaksi kytkentä ei ole käytössä huipputehon rajoitus Liittymän huipputehon rajoittamiseksi on keskuksessa valmiina kiuasristeily kytkentä Kiukaan pälläollessa kytkeytyy pois päältä autotallin ja varastojen lämmitys, olohuoneen lämmitys sekä lattialämmitykset Lämmityksen käyttökytkimet Lämmitysryhmillä on kolmiasentoiset käyttökytkimet (12S1, 14S1, 16S1) sähkökeskuksessa Käyttökytkimet Kytkintunnus Tilat Asento 12S1 AT,VAR,TEKN. I= lämmitys päällä koko vuorokauden 0= lämmitys pois päältä II lämmitys päällä vain yöllä 14S1 OH,K,ET,Kuisti,TyH I= lämmitys päällä koko vuorokauden 0= lämmitys pois päältä II lämmitys päällä vain yöllä 16S1 II krs MH,AULA PH,S,KHH,KyH 4S1 Lämminvesivaraaja I= päällä 0 pois päältä 4S2 I rsd 12 I rsd 14 I rsd 16 Lämminvesivaraaja, Päiväkäyttöpainike Lattialämmityksen vikavirtasuojakytkimet I= lämmitys päällä koko vuorokauden 0= lämmitys pois päältä II lämmitys päällä vain yöllä Merkkivalo vihreä = varaajan lämmitys päällä I = sähköt päällä 0 = vikavirtasuojakytkin toiminut T = testipainike

11

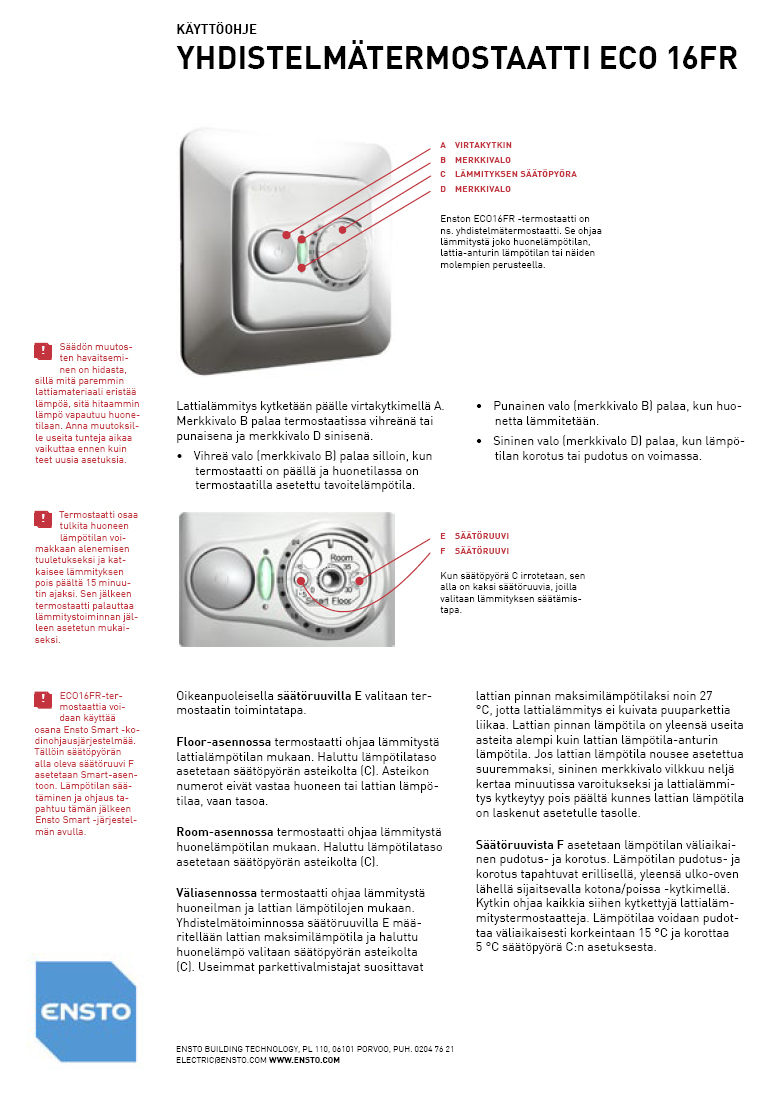

12

13

14 Liite 1: Yhdistelmätermostaatin käyttöohje ECO-16FR termostaatin asteikon arvojen vastaavuus lattia-anturin lämpötilaan ~37 C ~34 C ~32 C ~30 C ~50 C ~28 C ~26 C 18 ~23 C 15 ~21 C ~19 C ~16 C ~10 C

15 Liite 2. Lattialämmitysten termostaatti ECO10 Lattiatermostaatilla pitää lattian pintalämpötilan miellyttävänä. Huonelämpötila vaihtelee C:tta ulkolämpötilan vaihdellessa. Termostaatti siis mittaa ja säätää lattian lämpötilaa. Käyttö: Kytke lämmitys päälle termostaatin kytkimestä A Merkkivalo B: vihreä = termostaatti on päällä (jännite kytkettynä) punainen= lämmitys on kytkettynä Termostaatissa on numeerinen asteikko (1... 5), joka vastaa lattian lämpötilaa C Tilaan sopiva asettelu löytyy käyttökokemuksen kautta. Laattalattian miellyttävä lämpötila on n C, jota vastaa termostaatin asetteeluarvo n. 3. Termostaatissa on kiinteä 4 C lämpötilan pudotus. Kohteessa lämpötilan pudotus ei ole kytkettynä lattialämmitysryhmiin. Termostaatin säätöaluetta voidaan rajoittaa säätöpyörän minimi- ja maksimirajoittimilla. Termostaatin toimiessa normaalisti kytkentä- ja katkaisuhetkellä kuuluu pieni vaimea naksahdus. ECO-10F termostaatin asteikon arvojen vastaavuus anturin lämpötilaan ~43 C ~41 C ~38 C ~35 C 4 5 ~60 C ~32 C ~29 C 3 ~27 C 2 ~24 C ~21 C ~18 C ~10 C TEKNISET TIEDOT ECO10F Käyttöjännite: 230 V -15%, +10%, 50 Hz Kytkin: 2-napainen Käyttölämpötila-alue: C Lämpötilan pudotus: kiinteä 4 C, ohjaus 230V Lattia-anturi: NTC, 47 kohm/25 C, kaapeli 4 m (jatkettavissa 10 m) Säätöalue: C I n = 10A / P max= 2300W IP31 Lattia-anturin resistanssiarvot: taulukko 1, s.2 (anturi ei ole kytkettynä termostaattiin). Ryhmäsulake: max 16A
