Inspiron Huoltokäsikirja. 2-in-1. Säädösten mukainen malli: P69G Säädösten mukainen tyyppi: P69G001

Transkriptio

1 Inspiron in-1 Huoltokäsikirja Säädösten mukainen malli: P69G Säädösten mukainen tyyppi: P69G001

2 Huomautukset, varoitukset ja vaarat HUOMAUTUS: HUOMAUTUKSET ovat tärkeitä tietoja, joiden avulla voit käyttää tuotetta entistä paremmin. VAROITUS: VAROITUKSET kertovat tilanteista, joissa laitteisto voi vahingoittua tai joissa tietoja voidaan menettää. Niissä kerrotaan myös, miten nämä tilanteet voidaan välttää. VAARA: VAARAILMOITUKSET kertovat tilanteista, joihin saattaa liittyä omaisuusvahinkojen, loukkaantumisen tai kuoleman vaara. Copyright 2017 Dell Inc. tai sen tytäryritykset. Kaikki oikeudet pidätetään. Dell, EMC ja muut tavaramerkit ovat Dell Inc:in tai sen tytäryritysten tavaramerkkejä. Muut tavaramerkit voivat olla omistajiensa tavaramerkkejä Tark. A00

3 Sisällysluettelo Ennen kuin avaat tietokoneen kannen Alkutoimet Turvallisuusohjeet...11 Suositellut työkalut...12 Ruuviluettelo Tietokoneen käsittelemisen jälkeen...15 Rungon suojuksen irrottaminen Toimenpiteet Rungon suojuksen asentaminen...19 Toimenpiteet Akun irrottaminen Esitoimenpiteet Toimenpiteet Akun asentaminen...22 Toimenpiteet...22 Jälkivaatimukset...22 Muistimoduulien irrottaminen...23 Esitoimenpiteet...23 Toimenpiteet

4 Muistimoduulien asentaminen Toimenpiteet Jälkivaatimukset...28 Kiintolevyn irrottaminen Esitoimenpiteet Toimenpiteet Kiintolevyn asentaminen...32 Toimenpiteet...32 Jälkivaatimukset...32 Nappipariston irrottaminen Esitoimenpiteet Toimenpiteet...33 Nappipariston asentaminen...35 Toimenpiteet Jälkivaatimukset...35 Langattoman kortin irrottaminen...36 Esitoimenpiteet Toimenpiteet Langattoman kortin asentaminen Toimenpiteet Jälkivaatimukset...39 Kaiuttimien irrottaminen...40 Esitoimenpiteet Toimenpiteet

5 Kaiuttimien asentaminen Toimenpiteet...42 Jälkivaatimukset...42 Tuulettimen irrottaminen...43 Esitoimenpiteet Toimenpiteet...43 Tuulettimen asentaminen Toimenpiteet Jälkivaatimukset...45 Jäähdytyselementin irrottaminen Esitoimenpiteet Toimenpiteet Jäähdytyselementin asentaminen Toimenpiteet Jälkivaatimukset...48 Virta- ja äänenvoimakkuuspainikekortin irrottaminen Esitoimenpiteet Toimenpiteet Virta- ja äänenvoimakkuuspainikekortin asentaminen Toimenpiteet Jälkivaatimukset...51 Tilavalokortin irrottaminen Esitoimenpiteet Toimenpiteet

6 Tilavalokortin asentaminen...54 Toimenpiteet Jälkivaatimukset...54 Kosketuslevyn irrottaminen...55 Esitoimenpiteet Toimenpiteet Kosketuslevyn asentaminen Toimenpiteet Jälkivaatimukset...58 I/O-kortin irrottaminen Esitoimenpiteet Toimenpiteet I/O-kortin asentaminen Toimenpiteet Jälkivaatimukset...61 Näyttökokoonpanon irrottaminen...62 Esitoimenpiteet Toimenpiteet Näyttökokoonpanon asentaminen Toimenpiteet Jälkivaatimukset...66 Verkkolaiteliitännän irrottaminen Esitoimenpiteet...67 Toimenpiteet

7 Verkkolaiteliitännän asentaminen Toimenpiteet Jälkivaatimukset...69 Emolevyn irrottaminen Esitoimenpiteet...70 Toimenpiteet...70 Emolevyn asentaminen...74 Toimenpiteet...74 Jälkivaatimukset Huoltotunnuksen kirjoittaminen BIOS:in asennusohjelmaan Näyttöpaneelin irrottaminen...76 Esitoimenpiteet...76 Toimenpiteet...76 Näyttöpaneelin asentaminen Toimenpiteet...79 Jälkivaatimukset Kämmentuen ja näppäimistökokoonpanon irrottaminen Esitoimenpiteet Toimenpiteet Kämmentuen ja näppäimistökokoonpanon asentaminen...82 Toimenpiteet...82 Jälkivaatimukset

8 Näytön takakannen ja antennikokoonpanon irrottaminen Esitoimenpiteet Toimenpiteet Näytön takakannen ja antennikokoonpanon asentaminen Toimenpiteet Jälkivaatimukset...86 Kameran irrottaminen...87 Esitoimenpiteet...87 Toimenpiteet...87 Kameran asentaminen...89 Toimenpiteet Jälkivaatimukset...89 Näyttökaapelin irrottaminen...90 Esitoimenpiteet Toimenpiteet Näyttökaapelin asentaminen Toimenpiteet Jälkivaatimukset...92 Anturikortin irrottaminen...93 Esitoimenpiteet Toimenpiteet

9 Anturikortin asentaminen...95 Toimenpiteet Jälkivaatimukset...95 Ohjainten lataaminen Ääniohjaimen lataaminen Grafiikkaohjaimen lataaminen USB 3.0 -ohjaimen lataaminen...97 Wi-Fi-ohjaimen lataaminen Mediakortinlukijan ohjaimen lataaminen...98 Piirisarjaohjaimen lataaminen Verkko-ohjaimen lataaminen...99 Järjestelmän asennusohjelma Boot Sequence Navigointinäppäimet BIOS yleisesti BIOS-asennusohjelmaan siirtyminen Järjestelmän asennusohjelman asetukset Järjestelmän ja asennusohjelman salasana Järjestelmän salasanan ja asennusohjelman salasanan määrittäminen Vanhan järjestelmän ja/tai asennusohjelman salasanan poistaminen tai vaihtaminen CMOS-asetusten tyhjentäminen Unohdettujen salasanojen tyhjentäminen Vianmääritys BIOS:in flash-päivitys epsa (Enhanced Pre-boot System Assessment) -diagnoosi

10 epsa-diagnoosin suorittaminen Järjestelmän diagnoosivalot Jäännösvirran purku Wi-Fi-virran kytkentä ja katkaisu Avun saaminen ja Dellin yhteystiedot Tee-se-itse-resurssit Dellin yhteystiedot

11 Ennen kuin avaat tietokoneen kannen HUOMAUTUS: Tämän asiakirjan kuvat saattavat poiketa tietokoneesi ulkonäöstä, tilaamastasi kokoonpanosta riippuen. Alkutoimet 1 Tallenna ja sulje kaikki avoimet tiedostot ja poistu kaikista käynnissä olevista sovelluksista. 2 Sammuta tietokone valitsemalla Käynnistysvalikko Sammuta. HUOMAUTUS: Jos käytössä on jokin toinen käyttöjärjestelmä, katso sammutusohjeet käyttöjärjestelmän ohjeista. 3 Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasiasta. 4 Irrota kaikki tietokoneeseen kytketyt verkkolaitteet ja lisävarusteet, kuten näppäimistö, hiiri ja näyttö. 5 Poista tarvittaessa muistikortit ja optiset levyt tietokoneesta. Turvallisuusohjeet Seuraavat turvallisuusohjeet auttavat suojaamaan tietokoneen mahdollisilta vaurioilta ja auttavat takaamaan oman turvallisuutesi. VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa regulatory_compliance. VAARA: Irrota kaikki virtalähteet ennen tietokoneen suojusten tai paneelien avaamista. Kun olet päättänyt tietokoneen sisäosien käsittelemisen, asenna kaikki suojukset, paneelit ja ruuvit paikoilleen ennen sen kytkemistä pistorasiaan. 11

12 VAROITUS: Jotta tietokone ei vahingoittuisi, työpinnan on oltava tasainen ja puhdas. VAROITUS: Jotta osat tai kortit eivät vioittuisi, tartu niihin niiden reunoista ja varo koskettamasta nastoja ja kontakteja. VAROITUS: Suorita vianmääritystä ja korjauksia vain Dellin teknisen tuen tiimin luvalla tai ohjauksella. Takuu ei kata huoltotöitä, joita on tehnyt joku muu kuin Dellin valtuuttama huoltoliike. Katso turvallisuusohjeet, jotka toimitettiin tuotteen mukana tai jotka ovat osoitteessa regulatory_compliance. VAROITUS: Maadoita itsesi koskettamalla rungon maalaamatonta metallipintaa, kuten tietokoneen takaosassa olevien korttipaikan aukkojen ympärillä olevaa metallia, ennen kuin kosketat mitään osaa tietokoneen sisällä. Kosketa työskennellessäsi maalaamatonta metallipintaa säännöllisesti. Näin estät sisäisiä osia vahingoittavan staattisen sähkön muodostumisen. VAROITUS: Kun irrotat kaapelia, vedä liitintä tai vetokielekettä, ei itse kaapelia. Joissain kaapeleissa on liitännät, joissa on lukituskieleke tai siipiruuvi, joka on irrotettava ennen kaapelin irrottamista. Kun irrotat kaapeleita, pidä ne oikeassa asennossa, jotta liitintapit eivät taitu. Kun kytket kaapeleita, varmista että portit ja liittimet ovat oikein päin ja oikeassa asennossa. VAROITUS: Jos muistikortinlukijassa on muistikortti, ota se pois. Suositellut työkalut Tämän asiakirjan menetelmät voivat vaatia seuraavia työkaluja: Ristipääruuviavain nro 1 Litteä ruuviavain Muovipuikko Ruuviluettelo Seuraavassa taulukossa luetellaan ruuvit, joilla tietokoneen eri komponentit kiinnitetään. 12

13 Taulukko 1. Ruuviluettelo Komponentti Rungon suojus Akku Kiintolevykokoo npano Mihin kiinnitetty Kämmentukiko koonpano Kämmentukiko koonpano Kämmentukiko koonpano Ruuvityyppi Määrä Ruuvin kuva M2.5x6 9 M2x3. 4 M2x3.5 2 Kiintolevyn kiinnike Kiintolevy M3x3 4 Langattoman kortin kiinnike Tuuletin Kämmentukiko koonpano Kämmentukiko koonpano M2x3.5 1 M2x3.5 2 Virta- ja äänenvoimakku uspainikekortti Kämmentukiko koonpano M2x3.5 1 Kosketuslevyn kiinnike Kosketuslevy I/O-kortti Näyttökokoonp ano Virtasovitinport ti Kämmentukiko koonpano Kämmentukiko koonpano Kämmentukiko koonpano Kämmentukiko koonpano Kämmentukiko koonpano M2x2 4 M2x2.5 4 M2x3.5 2 M2.5x2.5 4 M2x3.5 1 Emolevy Kämmentukiko koonpano M2x2 isokantainen 3 13

14 Komponentti Mihin kiinnitetty Anturikortti Näyttöpaneeli M2.5x2.5 1 Ruuvityyppi Määrä Ruuvin kuva 14

15 Tietokoneen käsittelemisen jälkeen VAROITUS: Jos tietokoneen sisään jätetään irrallisia ruuveja, ne saattavat vahingoittaa tietokonetta vakavast. 1 Kiinnitä kaikki ruuvit ja tarkista, ettei tietokoneen sisällä ole irrallisia ruuveja. 2 Kytke ulkoiset laitteet, oheislaitteet ja kaapelit, jotka irrotit ennen tietokoneen käsittelyä. 3 Asenna kaikki muistikortit, levyt ja muut osat, jotka irrotit ennen tietokoneen käsittelyä. 4 Kiinnitä tietokone ja kaikki kiinnitetyt laitteet sähköpistorasiaan. 5 Käynnistä tietokone. 15

16 Rungon suojuksen irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Sammuta näyttö ja käännä tietokone ylösalaisin. 16

17 2 Irrota yhdeksän ruuvia (M2.5x6), joilla rungon suojus kiinnittyy kämmentukeen. Kuva 1. Rungon suojus 1 ruuvit (6) 2 Rungon suojus 3 kämmentukikokoonpano 17

18 3 Vapauta muovipuikolla kielekkeet, joilla rungon suojus kiinnittyy kämmentukikokoonpanoon, ja irrota rungon suojus kämmentukikokoonpanosta. Kuva 2. Rungon suojus 1 muovipuikko 2 kämmentukikokoonpano 3 Rungon suojus 18

19 Rungon suojuksen asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Kohdista rungon suojus kämmentukikokoonpanon kanssa ja napsauta se paikalleen. 2 Kiinnitä yhdeksän ruuvia (M2.5x6), joilla rungon suojus kiinnittyy kämmentukeen. 19

20 Akun irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet Irrota rungon suojus. Toimenpiteet 1 Irrota akun kaapeli emolevystä. 2 Irrota neljä ruuvia (M2x3.0), joilla akku kiinnittyy kämmentukikokoonpanoon. 20

21 3 Nosta akku irti kämmentukikokoonpanosta. Kuva 3. Akku 1 emolevy 2 akkukaapeli 3 ruuvit (4) 4 kämmentukikokoonpano 5 Akku 4 Pidä virtapainiketta painettuna viiden sekunnin ajan, jotta emolevy maadoittuu. 21

22 Akun asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Kohdista akussa olevat ruuvinreiät kämmentukikokoonpanossa oleviin ruuvinreikiin. 2 Kiinnitä neljä ruuvia (M2x3.0), joilla akku kiinnittyy kämmentukikokoonpanoon. 3 Kytke akkukaapeli emolevyyn. Jälkivaatimukset Asenna rungon suojus. 22

23 Muistimoduulien irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota rungon suojus. 2 Irrota akku. 23

24 Toimenpiteet 1 Nosta Mylar-teippiä päästäksesi käsiksi muistimoduuliin. Kuva 4. Muistimoduuli 1 muistimoduuli 2 Mylar-teippi 2 Levitä sormenpäilläsi varovasti muistimoduulikannan molemmissa päissä olevia kiinnikkeitä, kunnes muistimoduuli ponnahtaa ulos. 24

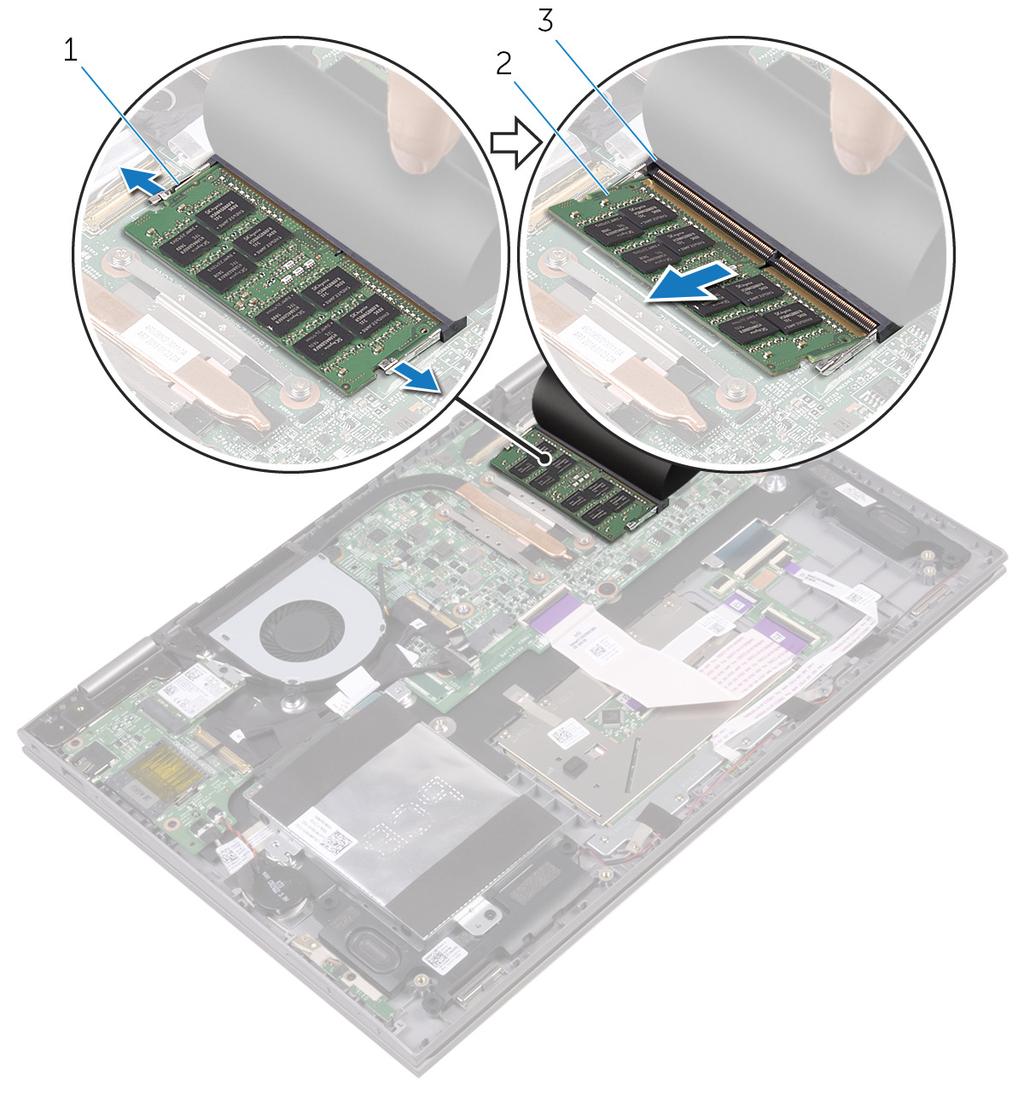

25 3 Irrota muistimoduuli kannastaan. Kuva 5. Muistimoduuli 1 kiinnikkeet (2) 2 muistimoduuli 3 muistimoduulin kanta 25

26 Muistimoduulien asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Nosta Mylar-teippiä päästäksesi käsiksi muistimoduulin kantaan. 2 Kohdista muistimoduulin lovi muistimoduulin kannan kielekkeeseen. 26

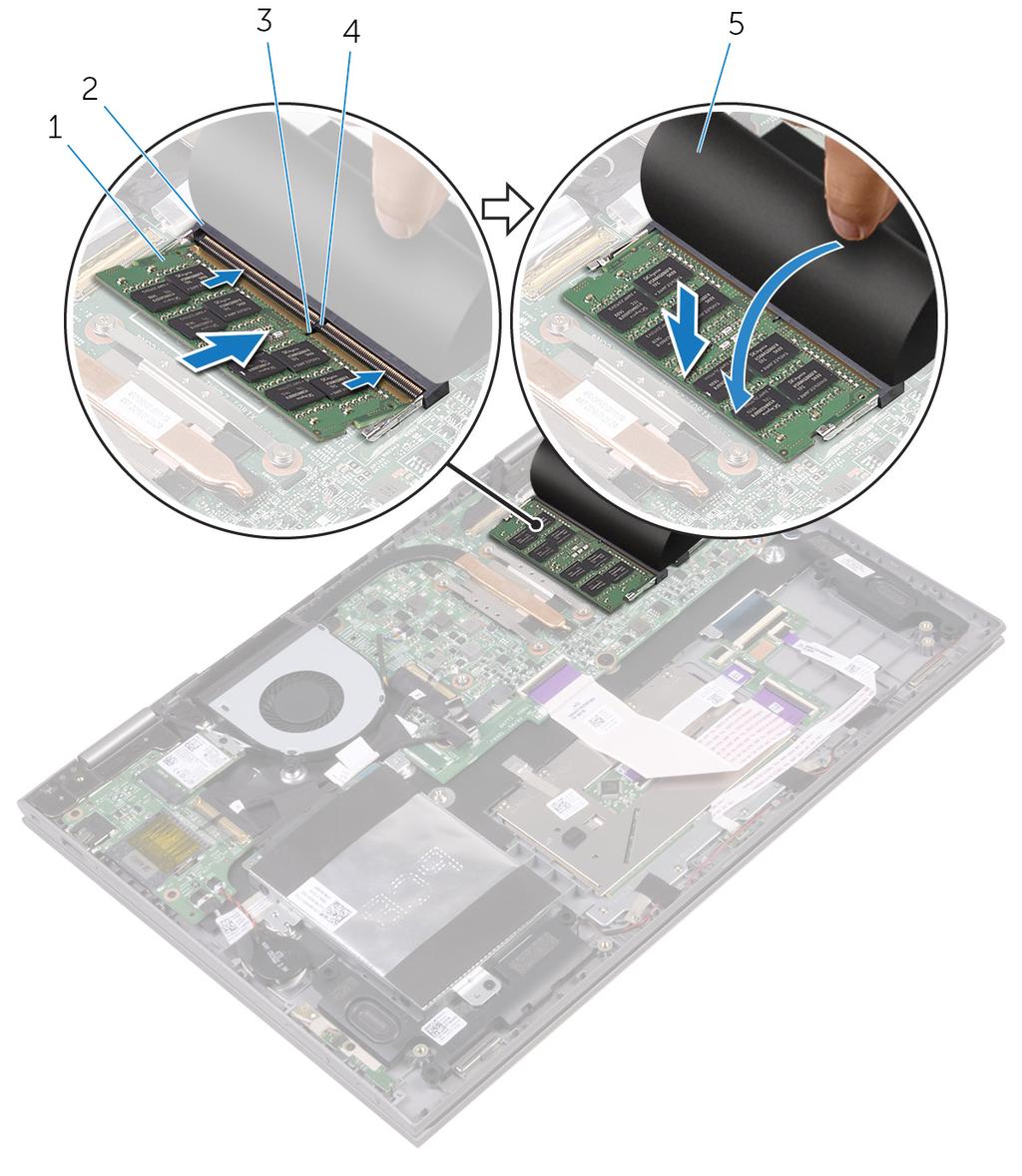

27 3 Liu'uta muistimoduuli tukevasti kantaan viistosti ja paina muistimoduulia alaspäin, kunnes se napsahtaa paikalleen. HUOMAUTUS: Jos et kuule napsahdusta, irrota muistimoduuli ja asenna se uudestaan. Kuva 6. Muistimoduuli 1 muistimoduuli 2 muistimoduulin kanta 3 lovi 4 kieleke 5 Mylar-teippi 27

28 Jälkivaatimukset 1 Asenna akku. 2 Asenna rungon suojus. 28

29 Kiintolevyn irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa VAROITUS: Kiintolevyt ovat herkkiä. Ole varovainen käsitellessäsi kiintolevyä. VAROITUS: Älä irrota kiintolevyä tietokoneen ollessa päällä tai lepotilassa, jotta et menetä tietoja. Esitoimenpiteet 1 Irrota rungon suojus. 2 Irrota akku. Toimenpiteet 1 Irrota teippi, jolla kiintolevyn kaapeli kiinnittyy kämmentukikokoonpanoon. 2 Irrota kiintolevyn kaapeli emolevystä vetokielekkeen avulla. 3 Irrota kaksi ruuvia (M2x3.5), joilla kiintolevykokoonpano kiinnittyy kämmentukeen. 29

30 4 Nosta kiintolevykokoonpano kaapeleineen irti kämmentuesta. Kuva 7. Kiintolevy 1 teippi 2 kiintolevykokoonpano 3 kämmentukikokoonpano 4 ruuvit (2) 5 emolevy 6 kiintolevyn kaapeli 7 vetokieleke 30

31 5 Irrota välikappale kiintolevykokoonpanosta. Kuva 8. Kiintolevy 1 välikappale 2 kiintolevykokoonpano 6 Irrota neljä ruuvia (M3x3), joilla kiintolevyn kehikko on kiinnitetty kiintolevyyn. 7 Nosta kiintolevyn kiinnike irti kiintolevystä. Kuva 9. Kiintolevy 1 ruuvit (4) 2 kiintolevyn kiinnike 3 Kiintolevy 31

32 Kiintolevyn asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa VAROITUS: Kiintolevyt ovat herkkiä. Ole varovainen käsitellessäsi kiintolevyä. Toimenpiteet 1 Kohdista kiintolevyn kiinnikkeessä olevat ruuvinreiät kiintolevyn ruuvinreikiin. 2 Asenna neljä ruuvia (M3x3), joilla kiintolevyn kehikko on kiinnitetty kiintolevyyn. 3 Kytke välikappale kiintolevykokoonpanoon. 4 Kohdista kiintolevykokoonpanon ruuvinreiät kämmentukikokoonpanon ruuvinreikien kanssa. 5 Kiinnitä kaksi ruuvia (M2x3.5), joilla kiintolevykokoonpano kiinnittyy kämmentukeen. 6 Kytke kiintolevyn kaapeli emolevyyn. 7 Liimaa teippi, jolla kiintolevyn kaapeli kiinnittyy kämmentukikokoonpanoon. Jälkivaatimukset 1 Asenna akku. 2 Asenna rungon suojus. 32

33 Nappipariston irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa VAROITUS: Kun nappiparisto poistetaan, BIOS-asennusohjelman asetukset palautetaan oletusasetuksiin. Suositellaan, että BIOS-asennusohjelman asetukset merkitään muistiin ennen nappipariston irrottamista. Esitoimenpiteet 1 Irrota rungon suojus. 2 Irrota akku. Toimenpiteet 1 Irrota nappipariston kaapeli I/O-kortista. 33

34 2 Irrota nappiparisto kämmentukikokoonpanosta. Kuva 10. Nappiparisto 1 I/O-kortti 2 nappipariston kaapeli 3 nappiparisto 4 kämmentukikokoonpano 34

35 Nappipariston asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Kiinnitä nappiparisto kämmentukikokoonpanoon. 2 Liitä nappipariston johto I/O-korttiin. Jälkivaatimukset 1 Asenna akku. 2 Asenna rungon suojus. 35

36 Langattoman kortin irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota rungon suojus. 2 Irrota akku. Toimenpiteet 1 Irrota ruuvi (M2x3.5), jolla langattoman kortin kiinnike on kiinnitetty langattomaan korttiin. 2 Irrota antennikaapelit langattomasta kortista. 36

37 3 Vedä langaton kortti ulos langattoman kortin paikasta. Kuva 11. Langaton kortti 1 ruuvi (M2x3.5) 2 langattoman kortin kiinnike 3 langattoman kortin paikka 4 langaton kortti 5 antennikaapelit (2) 37

38 Langattoman kortin asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet VAROITUS: Jotta langaton kortti ei vioittuisi, älä laita sen alle kaapeleita. 1 Kohdista langattoman kortin lovi langattoman kortin paikan kielekkeeseen. 2 Työnnä langaton kortti viistosti langattoman kortin paikkaan. 3 Kytke antennikaapelit langattomaan korttiin. Seuraavassa taulukossa esitetään tietokoneen tukemien langattoman kortin antennikaapelien värikoodit. Taulukko 2. Langaton kortti Langattoman kortin liittimet Pää (valkoinen kolmio) Lisä (musta kolmio) Antennikaapelin väri Valkoinen Musta 4 Kohdista langattoman kortin kiinnikkeessä oleva ruuvinreikä langattoman kortin ruuvinreikiin. 38

39 5 Kiinnitä ruuvi (M2x3.5), jolla langattoman kortin kiinnike on kiinnitetty langattomaan korttiin. Kuva 12. Langaton kortti 1 kieleke 2 lovi 3 langattoman kortin paikka 4 langaton kortti 5 antennikaapelit (2) 6 langattoman kortin kiinnike 7 ruuvi (M2x3.5) Jälkivaatimukset 1 Asenna akku. 2 Asenna rungon suojus. 39

40 Kaiuttimien irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota rungon suojus. 2 Irrota akku. Toimenpiteet 1 Irrota kaiuttimen johto emolevystä. 2 Irrota teipit, jolla kaiuttimen kaapeli kiinnittyy kämmentukikokoonpanoon. 3 Irrota kaiutinkaapeli kämmentuen kaapelointiohjaimista. 4 Merkitse kumilenkkien sijainti muistiin ennen kaiuttimen nostamista. 40

41 5 Irrota kaiuttimet kohdistustapeista ja nosta kaiuttimet irti kämmentukikokoonpanosta. Kuva 13. Kaiuttimet 1 emolevy 2 kaiutinkaapeli 3 kämmentukikokoonpano 4 reititysohjaimet 5 teippi (3) 6 kohdistustapit 7 kaiuttimet (2) 8 kumilenkit (5) 41

42 Kaiuttimien asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet HUOMAUTUS: Kumilenkit saattavat irrota kaiutinta asennettaessa. Varmista, että kumilenkit ovat paikoillaan, asetettuasi kaiuttimen kämmentukikokoonpanolle. 1 Kohdista ja aseta kaiuttimet kämmentuelle kohdistustappien avulla. 2 Asenna kumilenkit, jos ne työnnettiin ylös kaiutinta asennettaessa. 3 Ohjaa kaiutinkaapeli kämmentuen reititysohjaimien kautta. 4 Liimaa teipit, jolla kaiuttimen kaapeli kiinnittyy kämmentukikokoonpanoon. 5 Kytke kaiutinkaapeli emolevyyn. Jälkivaatimukset 1 Asenna akku. 2 Asenna rungon suojus. 42

43 Tuulettimen irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota rungon suojus. 2 Irrota akku. Toimenpiteet 1 Irrota kaksi ruuvia (M2x3.5), joilla tuuletin kiinnittyy kämmentukikokoonpanoon. 2 Irrota tuulettimen kaapeli emolevystä. 43

44 3 Nosta tuuletin irti kämmentukikokoonpanosta. Kuva 14. Tuuletin 1 kämmentukikokoonpano 2 tuuletin 3 ruuvit (2) 4 tuulettimen kaapeli 5 emolevy 44

45 Tuulettimen asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Kohdista tuulettimessa olevat ruuvinreiät kämmentuessa oleviin ruuvinreikiin. 2 Kiinnitä kaksi ruuvia (M2x3.5), joilla tuuletin kiinnittyy kämmentukikokoonpanoon. 3 Kiinnitä tuulettimen kaapeli emolevyyn. Jälkivaatimukset 1 Asenna akku. 2 Asenna rungon suojus. 45

46 Jäähdytyselementin irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa VAARA: Jäähdytyselementti voi kuumeta normaalikäytössä. Anna jäähdytyselementin jäähtyä riittävän kauan ennen sen koskettamista. VAROITUS: Jotta suorittimen jäähdytys olisi mahdollisimman tehokasta, älä kosketa jäähdytyselementin lämmönjohtoalueita. Iholla oleva öljy voi heikentää piitahnan lämmönjohtotyynyn Esitoimenpiteet 1 Irrota rungon suojus. 2 Irrota akku. Toimenpiteet 1 Löysennä jäähdytyselementin emolevyyn kiinnittävät neljä lukkoruuvia oikeassa järjestyksessä (merkitty jäähdytyselementtiin). 46

47 2 Nosta jäähdytyselementti irti emolevystä. Kuva 15. Jäähdytyselementti 1 jäähdytyselementti 2 lukkoruuvit 3 emolevy 47

48 Jäähdytyselementin asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa VAROITUS: Jäähdytyselementin virheellinen kohdistaminen voi vahingoittaa emolevyä tai suoritinta. HUOMAUTUS: Alkuperäinen piitahna voidaan käyttää uudelleen, jos alkuperäinen emolevy ja jäähdytyselementti asennetaan yhdessä uudelleen. Jos joko emolevy tai jäähdytyselementti vaihdetaan, käytä pakkauksessa toimitettua lämmönjohtotyynyä taataksesi lämmönjohtumisen. Toimenpiteet 1 Aseta jäähdytyselementti emolevylle. 2 Kohdista jäähdytyselementissä olevat ruuvinreiät emolevyn ruuvinreikiin. 3 Kiristä jäähdytyselementin emolevyyn kiinnittävät neljä ankkuroitua ruuvia oikeassa järjestyksessä (merkitty jäähdytyselementtiin). Jälkivaatimukset 1 Asenna akku. 2 Asenna rungon suojus. 48

49 Virta- ja äänenvoimakkuuspainikekortin irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota rungon suojus. 2 Irrota akku. 3 Irrota kiintolevy. Toimenpiteet 1 Irrota teippi, jolla virta- ja äänenvoimakkuuspainikekortin kaapeli kiinnittyy kämmentukikokoonpanoon. 2 Irrota virta- ja äänenvoimakkuspainikekortin kaapeli I/O-kortista. 3 Irrota virta- ja äänenvoimakkuuspainikekortin kaapeli kämmentukikokoonpanon reititysohjaimista. 4 Irrota ruuvi (M2x3.5), jolla virta- ja äänenvoimakkuuspainikekortti kiinnittyy kämmentukikokoonpanoon. 49

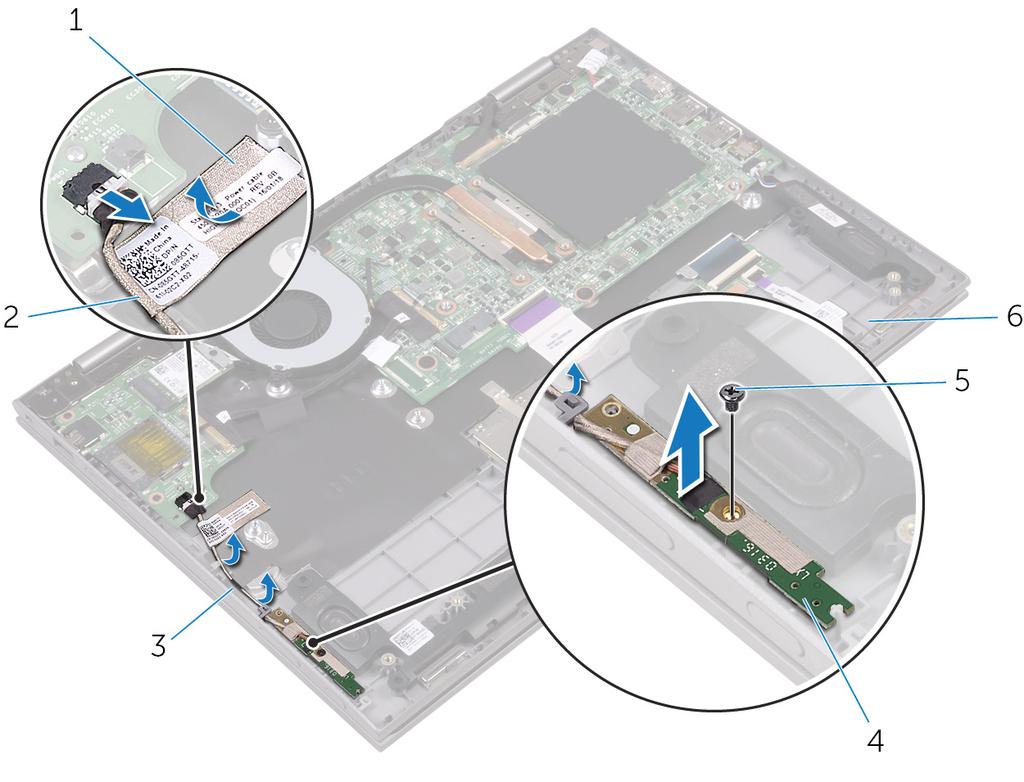

50 5 Nosta virta- ja äänenvoimakkuuspainikekortti irti kämmentukikokoonpanosta. Kuva 16. Virta- ja äänenvoimakkuuspainikekortti 1 teippi 2 virta- ja äänenvoimakkuuskortin kaapeli 3 reititysohjaimet (2) 4 virta- ja äänenvoimakkuuskortti 5 ruuvi (M2x3.5) 6 kämmentukikokoonpano 50

51 Virta- ja äänenvoimakkuuspainikekortin asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Kohdista virta- ja äänenvoimakkuuspainikekortissa oleva ruuvinreikä kämmentukikokoonpanossa olevaan ruuvinreikään. 2 Kiinnitä ruuvi (M2x3.5), jolla virta- ja äänenvoimakkuuspainikekortti kiinnittyy kämmentukikokoonpanoon. 3 Reititä virta- ja äänenvoimakkuuspainikekortin kaapeli kämmentukikokoonpanon reititysohjaimiin. 4 Kytke virta- ja äänenvoimakkuspainikekortin kaapeli I/O-korttiin. 5 Liimaa teippi, jolla virta- ja äänenvoimakkuuspainikekortin kaapeli kiinnittyy kämmentukikokoonpanoon. Jälkivaatimukset 1 Asenna kiintolevy. 2 Asenna akku. 3 Asenna rungon suojus. 51

52 Tilavalokortin irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota rungon suojus. 2 Irrota akku. Toimenpiteet 1 Avaa salpa ja irrota tilan merkkivalokortin kaapeli emolevystä. 2 Irrota teippi, joka kiinnittää tilan merkkivalokortin kämmentukikokoonpanoon. 52

53 3 Nosta tilan merkkivalokortti irti kämmentukikokoonpanosta. Kuva 17. Tilan merkkivalokortti 1 salpa 2 tilan merkkivalokortin kaapeli 3 emolevy 4 tilan merkkivalokortti 5 teippi 53

54 Tilavalokortin asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Kohdista ja aseta tilan merkkivalokortti kämmentukikokoonpanon loveen. 2 Työnnä tilan merkkivalokortin kaapeli emolevyn liitäntään ja kiinnitä kaapeli sulkemalla salpa. 3 Liimaa teippi, jolla kaiutinkaapeli kiinnittyy kämmentukikokoonpanoon. Jälkivaatimukset 1 Asenna akku. 2 Asenna rungon suojus. 54

55 Kosketuslevyn irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota rungon suojus. 2 Irrota akku. 3 Irrota tilan merkkivalokortti. Toimenpiteet 1 Avaa salpa ja irrota kosketuslevyn kaapeli emolevystä. 55

56 2 Irrota teipit, joilla kosketuslevy kiinnittyy kämmentukikokoonpanoon. Kuva 18. Kosketuslevy 1 kämmentukikokoonpano 2 teippi 3 salpa 4 emolevy 5 kosketuslevyn kaapeli 3 Avaa salpa ja irrota kosketuslevyn kaapeli emolevystä. 4 Irrota neljä ruuvia (M2x2), joilla kosketuslevy kiinnittyy kämmentukikokoonpanoon. 56

57 5 Nosta ja liu uta kosketuslevy irti kämmentukikokoonpanosta. Kuva 19. Kosketuslevy 1 ruuvit (4) 2 kosketuslevy 3 kämmentukikokoonpano 4 kosketuslevyn kaapeli 5 emolevy 57

58 Kosketuslevyn asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Liu uta kosketuslevy kämmentuelle. 2 Kohdista kosketuslevyssä olevat ruuvinreiät kämmentuessa oleviin ruuvinreikiin. 3 Kiinnitä neljä ruuvia (M2x2.5), joilla kosketuslevy kiinnittyy kämmentukikokoonpanoon. 4 Työnnä kosketuslevyn kaapeli emolevyn liitäntään ja kiinnitä kaapeli sulkemalla salpa. 5 Kiinnitä teipit, joilla kosketuslevy kiinnittyy kämmentukikokoonpanoon. Jälkivaatimukset 1 Asenna tilan merkkivalokortti. 2 Asenna akku. 3 Asenna rungon suojus. 58

59 I/O-kortin irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota rungon suojus. 2 Irrota akku. 3 Irrota langaton kortti. Toimenpiteet 1 Irrota teippi, jolla I/O-kortin kaapeli kiinnittyy I/O-korttiin. 2 Irrota I/O-kortin kaapeli I/O-kortista. 3 Irrota teippi, jolla virta- ja äänenvoimakkuuspainikekortin kaapeli kiinnittyy kämmentukikokoonpanoon. 4 Irrota virta- ja äänenvoimakkuspainikekortin kaapeli I/O-kortista. 5 Irrota nappipariston kaapeli I/O-kortista. 6 Irrota kaksi ruuvia (M2x3.5), jolla I/O-kortti kiinnittyy kämmentukikokoonpanoon. 59

60 7 Nosta I/O-kortti pois kämmentuesta. Kuva 20. I/O-kortti 1 I/O-kortti 2 teippi 3 I/O-kortin kaapeli 4 ruuvit (2) 5 salpa 6 kämmentukikokoonpano 7 nappipariston kaapeli 8 teippi 9 virta- ja äänenvoimakkuuskortin kaapeli 60

61 I/O-kortin asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Aseta I/O-kortti kämmentukikokoonpanolle. 2 Kohdista I/O-kortissa oleva ruuvinreikä kämmentuessa olevaan ruuvinreikään. 3 Asenna kaksi ruuvia (M2x3.5), jolla I/O-kortti kiinnittyy kämmentukikokoonpanoon. 4 Kytke virta- ja äänenvoimakkuuspainikekortin kaapeli ja nappipariston kaapeli I/Okorttiin. 5 Kytke I/O-kortin kaapeli I/O-korttiin. 6 Liimaa teippi, jolla virta- ja äänenvoimakkuuspainikekortin kaapeli kiinnittyy kämmentukikokoonpanoon. 7 Kiinnitä teippi, jolla I/O-kortin kaapeli kiinnittyy I/O-korttiin. Jälkivaatimukset 1 Asenna langaton kortti. 2 Asenna akku. 3 Asenna rungon suojus. 61

62 Näyttökokoonpanon irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota rungon suojus. 2 Irrota akku. 3 Irrota langaton kortti. Toimenpiteet 1 Irrota teippi, jolla näyttökaapeli ja kosketusnäyttökortin kaapeli kiinnittyvät emolevyyn. 62

63 2 Avaa salvat ja irrota näyttökaapeli ja kosketusnäyttökortin kaapeli emolevystä. Kuva 21. Näyttökokoonpano 1 antennikaapelit (2) 2 näyttökaapeli 3 kosketusnäyttökortin kaapeli 4 salpa 5 teippi (2) 3 Käännä tietokone ympäri ja avaa näyttö mahdollisimman auki. VAROITUS: Aseta tietokone pehmeälle ja puhtaalle pinnalle, jotta näyttö ei naarmuunnu. 4 Aseta tietokone ylösalaisin tasaiselle pinnalle. 63

64 5 Irrota neljä ruuvia (M2.5x2,5), joilla näyttökokoonpano kiinnittyy kämmentukikokoonpanoon. Kuva 22. Näyttökokoonpano 1 näyttökokoonpano 2 ruuvit (4) 3 näytön saranat (2) 4 kämmentukikokoonpano 64

65 6 Nosta näyttökokoonpano irti kämmentukikokoonpanosta. Kuva 23. Näyttökokoonpano 1 näyttökokoonpano 65

66 Näyttökokoonpanon asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet VAROITUS: Aseta tietokone pehmeälle ja puhtaalle pinnalle, jotta näyttö ei naarmuunnu. 1 Aseta näyttökokoonpano ylösalaisin kämmentukikokoonpanon päälle. 2 Kohdista näytön saranoissa olevat ruuvinreiät kämmentuessa oleviin ruuvinreikiin. 3 Kiinnitä neljä ruuvia (M2.5x2,5), joilla näyttökokoonpano kiinnittyy kämmentukikokoonpanoon. 4 Sammuta näyttö ja käännä tietokone ylösalaisin. 5 Työnnä näyttökaapeli ja kosketusnäyttökortin kaapeli emolevyn liittimiin ja kiinnitä kaapelit sulkemalla salvat. 6 Liimaa näyttökaapelin ja kosketusnäyttökortin kaapelin emolevyn liitäntöihin kiinnittävä teippi. Jälkivaatimukset 1 Asenna langaton kortti. 2 Asenna akku. 3 Asenna rungon suojus. 66

67 Verkkolaiteliitännän irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota rungon suojus. 2 Irrota akku. 3 Irrota langaton kortti. 4 Irrota näyttö. Toimenpiteet 1 Irrota verkkolaiteliittimen kaapeli emolevystä. 2 Irrota ruuvi (M2x3.5), jolla verkkolaiteliitäntä kiinnittyy kämmentukikokoonpanoon. 67

68 3 Nosta verkkolaiteportti irti kämmentuesta. Kuva 24. Verkkolaiteportti 1 verkkolaiteliitännän kaapeli 2 ruuvi (M2x3.5) 3 verkkolaiteliitäntä 4 emolevy 5 kämmentukikokoonpano 68

69 Verkkolaiteliitännän asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Aseta verkkolaiteportti kämmentukikokoonpanon aukkoon. 2 Kohdista verkkolaiteportissa olevat ruuvinreiät kämmentukikokoonpanossa oleviin ruuvinreikiin. 3 Asenna ruuvi (M2x3.5), jolla verkkolaiteliitäntä kiinnittyy kämmentukikokoonpanoon. 4 Kytke verkkolaiteliittimen kaapeli emolevyyn. Jälkivaatimukset 1 Asenna näyttö. 2 Asenna langaton kortti. 3 Asenna akku. 4 Asenna rungon suojus. 69

70 Emolevyn irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa HUOMAUTUS: Tietokoneen huoltomerkki sijaitsee emolevyllä. Huoltotunnus on syötettävä BIOS-asennusohjelmaan sen jälkeen, kun olet asentanut emolevyn paikalleen. HUOMAUTUS: Emolevyn vaihtaminen poistaa kaikki muutokset, jotka olet tehnyt BIOSiin BIOS-asennusohjelmalla. Sinun on tehtävä asianmukaiset muutokset uudelleen vaihdettuasi emolevyn. HUOMAUTUS: Ennen kuin irrotat kaapelit emolevyltä, merkitse liitinten sijainnit muistiin, jotta voit kytkeä kaapelit takaisin oikein asennettuasi emolevyn. Esitoimenpiteet 1 Irrota rungon suojus. 2 Irrota akku. 3 Irrota muistimoduulit. 4 Irrota tuuletin. 5 Irrota jäähdytyselementti. Toimenpiteet 1 Irrota teippi, jolla näyttökaapeli ja kosketusnäyttökortin kaapeli kiinnittyvät emolevyyn. 2 Avaa salvat ja irrota näyttökaapeli ja kosketusnäyttökortin kaapeli emolevystä. 3 Avaa salpa ja irrota I/O-kortin kaapeli emolevyltä. 70

71 4 Irrota kiintolevyn kaapeli emolevystä vetokielekkeen avulla. Kuva 25. Emolevy 1 näyttökaapeli 2 I/O-kortin kaapeli 3 salpa 4 teippi 5 salpa 6 salpa 7 I/O-kortin kaapeli 8 vetokieleke 9 kiintolevyn kaapeli 5 Irrota verkkolaitteen kaapeli ja kaiutinkaapeli emolevystä. 6 Irrota tilakortin kaapeli ja näppäimistön kaapeli liittimistään emolevyllä. 71

72 7 Irrota näppäimistön taustavalon kaapeli ja kiintolevyn kaapeli emolevystä. Kuva 26. Emolevy 1 verkkolaitteen kaapeli 2 kaiutinkaapeli 3 tilakortin kaapeli 4 näppäimistön kaapeli 5 näppäimistön taustavalon kaapeli 7 kiintolevyn kaapeli 6 emolevy 8 Irrota kolme ruuvia (M2x2, iso kanta), joilla emolevy on kiinnitetty kämmentukeen. 72

73 9 Nosta emolevy irti kämmentukikokoonpanosta. Kuva ruuvit (3) 2 emolevy 3 kämmentukikokoonpano 73

74 Emolevyn asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa HUOMAUTUS: Tietokoneen huoltomerkki sijaitsee emolevyllä. Huoltotunnus on syötettävä BIOS-asennusohjelmaan sen jälkeen, kun olet asentanut emolevyn paikalleen. HUOMAUTUS: Emolevyn vaihtaminen poistaa kaikki muutokset, jotka olet tehnyt BIOSiin BIOS-asennusohjelmalla. Sinun on tehtävä asianmukaiset muutokset uudelleen vaihdettuasi emolevyn. Toimenpiteet 1 Kohdista emolevyn ruuvinreiät kämmentukikokoonpanon ruuvinreikien kanssa. 2 Kiinnitä kolme ruuvia (M2x2, iso kanta), joilla emolevy on kiinnitetty kämmentukeen. 3 Työnnä I/O-kortin kaapeli emolevyn liitäntään ja kiinnitä kaapeli sulkemalla salpa. 4 Kiinnitä teippi, jolla I/O-kortin kaapeli kiinnittyy emolevyyn. 5 Kytke verkkolaiteliittimen kaapeli ja kaiutinkaapeli emolevyyn. 6 Kytke kiintolevyn kaapeli emolevyyn. 7 Työnnä näyttökaapeli ja kosketusnäyttökortin kaapeli liittimiin ja kiinnitä kaapelit sulkemalla salvat. 8 Kiinnitä teippi, jolla näyttökaapeli ja kosketusnäyttökortin kaapeli kiinnittyvät emolevyyn. Jälkivaatimukset 1 Asenna jäähdytyselementti. 2 Asenna tuuletin. 3 Asenna muistimoduulit. 74

75 4 Asenna akku. 5 Asenna rungon suojus. Huoltotunnuksen kirjoittaminen BIOS:in asennusohjelmaan 1 Käynnistä (tai käynnistä uudelleen) tietokone. 2 Siirry BIOS:in asennusohjelmaan painamalla F2, kun näet Dell-logon. 3 Selaa Main (Pää) -välilehteen ja syötä huoltotunnus kenttään Service Tag Input (Anna huoltotunnus). 75

76 Näyttöpaneelin irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota rungon suojus. 2 Irrota akku. 3 Irrota näyttö. Toimenpiteet 1 Irrota näyttökaapeli saranakansien sisällä olevista reititysohjaimista. 76

77 2 Kankea näyttöpaneelikokoonpano irti näytön takakannesta ja antennikokoonpanosta muovipuikolla. Kuva 28. Näyttöpaneeli 1 muovipuikko 2 näytön takakansi 3 reititysohjaimet 4 näyttökaapeli 5 saranakannet 6 näyttöpaneeli 3 Käännä näyttöpaneelikokoonpano ympäri. 4 Irrota kamera. 77

78 5 Irrota anturikortti. Yllä olevien vaiheiden jälkeen jäljelle jää näyttöpaneeli. Kuva 29. Näyttöpaneeli 1 näyttöpaneeli 78

79 Näyttöpaneelin asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Aseta näyttöpaneeli tasaiselle pinnalle. 2 Asenna anturikortti. 3 Asenna kamera. 4 Käännä näyttöpaneelikokoonpano ympäri. 5 Vedä näyttökaapeli saranakansien sisällä olevien reititysohjainten läpi. 6 Kohdista näyttöpaneelikokoonpano näytön takakansi- ja antennikokoonpanon kanssa ja napsauta näyttöpaneelikokoonpano varoen paikoilleen. Jälkivaatimukset 1 Asenna näyttö. 2 Asenna akku. 3 Asenna rungon suojus. 79

80 Kämmentuen ja näppäimistökokoonpanon irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota rungon suojus. 2 Irrota akku. 3 Irrota muistimoduulit. 4 Irrota nappiparisto. 5 Irrota kiintolevy. 6 Irrota langaton kortti. 7 Irrota kosketuslevy. 8 Irrota tuuletin. 9 Irrota jäähdytyselementti. 10 Irrota I/O-kortti. 11 Irrota virta- ja äänenvoimakkuuspainikekortti. 12 Irrota tilan merkkivalokortti. 13 Irrota kaiuttimet. 14 Irrota näyttö. 15 Irrota verkkolaiteliitin. 16 Irrota emolevy. 80

81 Toimenpiteet Esitoimenpiteiden jälkeen jäljellä on kämmentuki- ja näppäimistökokoonpano. Kuva 30. Kämmentuki 1 kämmentuki 81

82 Kämmentuen ja näppäimistökokoonpanon asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet Aseta kämmentuki ja näppäimistökokoonpano tasaiselle pinnalle näppäimistö ylösalaisin. Jälkivaatimukset 1 Asenna emolevy. 2 Asenna verkkolaiteliitin. 3 Asenna näyttö. 4 Asenna kaiuttimet. 5 Asenna tilan merkkivalokortti. 6 Asenna virta- ja äänenvoimakkuuspainikekortti. 7 Asenna I/O-kortti. 8 Asenna jäähdytyselementti. 9 Asenna tuuletin. 10 Asenna kosketuslevy. 11 Asenna langaton kortti. 12 Asenna kiintolevy. 13 Asenna nappiparisto. 14 Asenna muistimoduulit. 82

83 15 Asenna akku. 16 Asenna rungon suojus. 83

84 Näytön takakannen ja antennikokoonpanon irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota rungon suojus. 2 Irrota akku. 3 Irrota näyttö. 4 Noudata kohdan "Näyttöpaneelin irrottaminen" vaiheita 1 2. Toimenpiteet Esitoimenpiteiden jälkeen jäljellä on näytön takakansi ja antennikokoonpano. 84

85 Kuva 31. Näytön takakansi ja antennikokoonpano 1 näytön takakansi ja antennikokoonpano 2 antennikaapelit 85

86 Näytön takakannen ja antennikokoonpanon asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet Aseta näytön takakansi ja antennikokoonpano tasaiselle pinnalle. Jälkivaatimukset 1 Asenna näyttöpaneeli. 2 Asenna näyttö. 3 Asenna akku. 4 Asenna rungon suojus. 86

87 Kameran irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota rungon suojus. 2 Irrota akku. 3 Irrota näyttö. 4 Noudata kohdan "Näyttöpaneelin irrottaminen" vaiheita 1 3. Toimenpiteet VAROITUS: Aseta näyttöpaneelikokoonpano pehmeälle ja puhtaalle pinnalle, jotta näyttö ei naarmuunnu. 1 Kankea kameramoduuli irti näyttöpaneelista muovipuikkoa käyttäen. 87

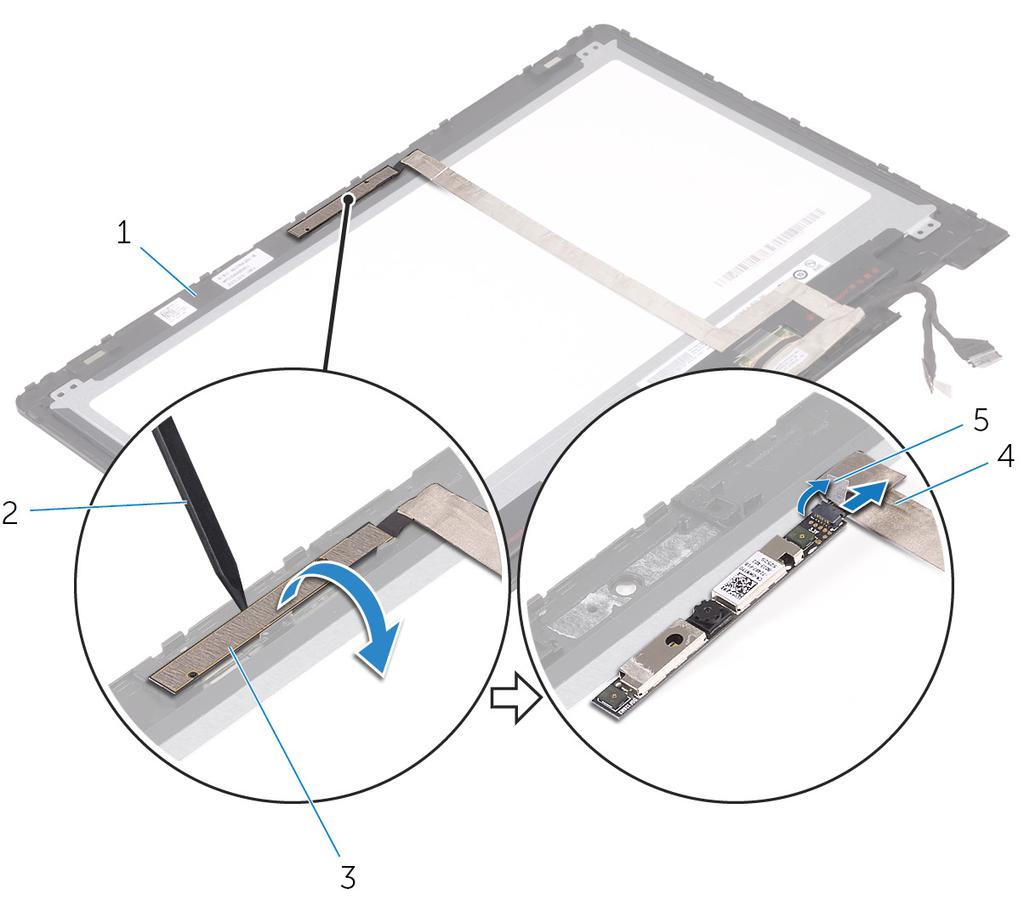

88 2 Käännä kamera ympäri ja irrota teippi irrottaaksesi kamerakaapelin kameramoduulista. Kuva 32. Kamera 1 näyttöpaneeli 2 muovipuikko 3 kameramoduuli 4 kamerakaapeli 5 teippi 88

89 Kameran asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Kytke kameran kaapeli kameramoduuliin. 2 Liimaa teippi, jolla kamerakaapeli kiinnittyy kameramoduuliin. 3 Aseta kameramoduuli näyttöpaneelin päälle kohdistustapin avulla ja napsauta se paikoilleen. Jälkivaatimukset 1 Noudata kohdan "Näyttöpaneelin asentaminen" vaiheita Asenna näyttö. 3 Asenna akku. 4 Asenna rungon suojus. 89

90 Näyttökaapelin irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota rungon suojus. 2 Irrota akku. 3 Irrota näyttö. 4 Noudata kohdan "Näyttöpaneelin irrottaminen" vaiheita Irrota kamera. Toimenpiteet 1 Irrota teippi ja avaa salpa irrottaaksesi näyttökaapelin näyttöpaneelista. 2 Irrota anturikortin kaapelin teippi ja irrota anturikortin kaapeli. 3 Avaa salpa ja irrota näyttökaapeli. 4 Merkitse muistiin näyttökaapelin reititys ja irrota näyttökaapeli näyttöpaneelin reititysohjaimista. 90

91 5 Nosta näyttökaapeli irti näyttöpaneelista. Kuva 33. Näyttökaapeli 1 teippi 2 anturikortin kaapelin teippi 3 anturikortin kaapeli 4 näyttökaapeli 5 salpa 6 näyttöpaneeli 91

92 Näyttökaapelin asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Ohjaa näyttökaapeli näyttöpaneelin reititysohjainten kautta. 2 Työnnä näyttökaapeli liittimeen ja kiinnitä kaapeli painamalla salpa alas. 3 Työnnä anturikortin kaapeli anturikortin liitäntään ja kiinnitä kaapeli painamalla salpa alas. 4 Liimaa anturikortin kaapelin teippi. 5 Kiinnitä teippi, jolla näyttökaapeli kiinnitetään näyttöpaneeliin. Jälkivaatimukset 1 Noudata kohdan "Näyttöpaneelin asentaminen" vaiheita Asenna näyttö. 3 Asenna kamera. 4 Asenna akku. 5 Asenna rungon suojus. 92

93 Anturikortin irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota rungon suojus. 2 Irrota akku. 3 Irrota näyttö. 4 Noudata kohdan "Näyttöpaneelin irrottaminen" vaiheita 1 3. Toimenpiteet VAROITUS: Aseta näyttöpaneelikokoonpano pehmeälle ja puhtaalle pinnalle, jotta näyttö ei naarmuunnu. 1 Irrota ruuvi (M2.5x2.5), jolla anturikortti kiinnittyy näyttöpaneeliin. 2 Irrota teippi ja avaa salpa irrottaaksesi anturikortin kaapelin anturikortista. 93

94 3 Nosta anturikortti irti näyttöpaneelista. Kuva 34. Anturikortti 1 anturikortti 2 ruuvi 3 teippi 4 anturikortin kaapeli 5 salpa 94
