1 A-SARJAN KESKUSPÖLYNIMURIEN KÄYTTÖ- JA HUOLTO-OHJE

2 Kuva 1 Kuva 2 Kaikki kuvan 2 siivousvälineet eivät sisälly vakiona jokaiseen keskusyksikkömalliin. KESKUSYKSIKKÖ SIIVOUSVÄLINEET 1) Salpa A) Letkuholkki 2) Suodatin B) Imuletku 3) Kiinnitysmutteri C) Käsikahva 4) Tiivistekartio D) Letkuteline 5) Roskasäiliö E) Ohivirtausventtiili 6) Verkkojohto F) Kapeakärkisuulake 7) Pienjänniteliitin G) Tekstiilisuulake 8) Suojahattu H) Kahvakäynnistyskytkin 9) Turbiinikotelo I) Rakoharjasuulake 10) Seinäkoukku J) Teleskooppijatkovarsi 11) Suodatinkotelo K) Lattia-/mattosuulake L) Huonekalukaksoissuulake 2

3 Olemme kirjoittaneet Sinulle tämän käyttö- ja huolto-oppaan, jotta voisit käyttää imurijärjestelmääsi parhaalla mahdollisella tavalla. Ohje on tarkoitettu keskuspölynimurimalleille AW 1700, AW 1900, AW 2000 Konekilpimerkinnät (Type): V-1700-AA-00, V-1900-AA-00, V-2000-BA-00 Lukemalla tämän ohjeen huolella ennen järjestelmän käyttöönottoa ja noudattamalla annettuja ohjeita varmistatte järjestelmän toiminnan ja takuun voimassaolon. Kiitos osoittamastanne luottamuksesta tuotteitamme kohtaan! YLEISOHJEITA ❼ AW-mallit on tarkoitettu vain kotikäyttöön yhden käyttäjän järjestelmäksi. ❼ Mikäli imuria käytetään muuhun kuin normaalin huonepölyn imurointiin tulee aina käyttää asianmukaista Allaway esierottelijaa (ks. sivu 10). ❼ Ennen ensimmäistä käyttöönottoa tarkista, että keskusyksikön roskasäiliö on tyhjä ja suodatin asianmukaisesti paikoillaan (ks. sivu 6). ASENNUS Keskusyksikön asennus Tarkat asennusohjeet löydät erillisestä Allaway-keskuspölynimurijärjestelmän asennusohjeesta, joka toimitetaan vakiona putkipakettien PPK ja PPC mukana sekä erillisenä erikseen tilattaessa (nimikenro 13347FIN). Asennuksessa on noudatettava sähköasennus-, palo- ja rakennusmääräyksiä. Keskusyksikön asennustilan tulee olla riittävän tilava ja pölytön moottorin jäähdytysilmaa varten. Asennustilan lämpötila ei saa laskea alle +5ºC tai nousta yli +35ºC:een ko-neen käydessäkään. Keskusyksikön moottorin synnyttämä lämpö vapautuu sijoitustilaan, siksi tulee varmistaa, että laitteen ympärillä pääsee ilma esteettä vaihtumaan, eikä laitetta ole peitetty esim. tekstiileillä ja sijoitustilan ilmanvaihto on riittävä. 3

4 Keskusyksikköä ei saa asentaa komeroon tai muuhun ahtaaseen tilaan eikä märkään (kotelointiluokka IPX2, suojausluokka I) tai lämmittämättömään tilaan. Sitä ei tule asentaa korkeasta melutasosta (n. 80 dba) johtuen asuintiloihin joissa melutasosta on haittaa. Sopivia asennustiloja ovat esim. varastot ja tekniset tilat. Syttymisherkkien tai syövyttävien aineiden varastointi tai käsittely keskus-yksikön sijoitustilassa on kielletty. Poistoputki keskusyksiköltä johdetaan aina ulos. Mikäli ulospuhallusput-keen liitetään äänenvaimennin, on sen teho paras mahdollisimman lähellä ulospuhallus päätä. Äänenvaimenninta ei saa asentaa imupuolelle. Keskusyksikkö liitetään 230V pistorasiaan joka on suojattu väh. 10A hitaalla tulppasulakkeella tai 16A automaattisulakkeella. KÄYTTÖ Imurasioiden ja putkistonosien tarkat asennusohjeet löydät Allaway-keskuspölynimurijärjestelmän asennusohjeesta. Imurasian nielussa on patentoidut siepparit jotka estävät suurten kappaleiden pääsyn putkistoon ja imurasian takana on jyrkkä imurasian kulmayhde joka estää pitkien esineiden pääsyn putkistoon. Järjestelmää käytettäessä saa vain yksi rasia kerrallaan olla auki, muiden rasioiden kansien tulee olla suljettuina vuotojen estämiseksi. Vuodot aiheuttavat kuljetuskyvyn heikkenemisen ja tukosriskin kasvamisen putkistossa (ks. tiiviystarkastus sivu 9). Tarkista myös, että imurasian kannen jousi ja tiiviste ovat ehjät. IMURASIAOHJAUS (kuva 3) Imurasiakäynnistyksessä (kuva 3) imuri käynnistyy, kun imurasian kansi avataan täysin ( naksahtavan vaiheen yli) ja kansi lukkiutuu aukiasentoon. Imuri pysähtyy, kun kansi käännetään takaisin naksahtavan kynnyksen yli. (Huomoi, että Rikkaimurin sekä tavallisen imuletkun käyttö edellyttää imurasiaohjausta keskusyksikön käynnistyksessä). Kuva 3 4

5 KAHVAKYTKINOHJAUS (kuva 4) AW Deluxe -keskuspölynimurit on varustettu pienjännitejohtimilla ja kahvakytkimellä varustetulla imuletkulla. Tämä rakenne mahdollistaa imurin käynnistämisen ja pysäyttämisen kahvakytkimellä, kun kytkentä on tehty kuvan 4 mukaan. Kuva 4 Avaa rasian kansi ja työnnä letkuholkki sisään (letkuholkki on uutena tiukka) niin, että letkuholkin kontaktiliuskat (Deluxe-mallit, kuva 5) ovat imurasian kontaktitappien kohdalla. Käynnistä imuri kääntämällä kahvan kytkimestä (ks. kuva 2; H). KAKSOISKÄYNNISTYS Jos imurasian kontaktitapit on kytketty (kuva 6; kaksoiskytkentä) mikrokytkinohjauksen rinnalle, käynnistyy keskusyksikkö, kun kansi avataan täysin auki ja edelleen naksahtavan kynnyksen yli. Imurasian kannen ohjaus ohittaa kahvaohjauksen. Deluxe-mallien kahvaohjaus toimii, kun letkuholkki on oikein imurasiassa eikä kansi ole lukitusasennossa (kuva 5). Kuva 5 Kuva 6 HUOLTO Siivousvälineet (kuva 2; sivu 2) Imuletku on 8, 9 tai 10 metriä pitkä ja 32 mm sisähalkaisijaltaan. Käsikahvassa oleva ohivirtausventtiili mahdollistaa imutehon säädön. Deluxe-mallien kahva sisältää kahvakäynnistimen, käsittele sitä varoen.takuu ei ole voimassa mikäli rakennetta on itse avattu, vaurioitettu varomattomalla käsittelyllä tai kasteltu esim. vedellä Suulakkeen toiminnan varmistamiseksi on harjakset syytä pitää puhtaina kerääntyvästä pölystä. Älä vaurioita siivousvälineillä arkoja pintoja esim. parkettia ja lattialistoja. 5

6 Siivousvälineet kuluvat käytössä ja ne tulee uusia tarvittaessa. Käyttöikä pitenee huomattavasti mikäli siivousvälineet puhdistetaan käytön jälkeen niihin kertyneestä liasta sekä säilytetään oikein. Imuroinnin päätyttyä irrota teleskooppivarsi ja suulakkeet käsikahvasta, säilytä ne irrallaan ja lattia-/mattosuulake harjaosa sisään vedettynä. Vältä siivousvälineiden varastointia suorassa auringonvalossa, koska pitkäaikainen UV-valo haurastuttaa muoviosia, erityisesti letkua, lyhentäen niiden käyttöikää. Säilytä letku letkutelineessä kuvan 2 mukaan. Roskasäiliön tyhjennys Roskasäiliön tilavuus on n. 20 litraa. Tyhjennysten aikaväli selviää kokemuksen karttuessa. Ohjearvona kotikäyttössä voidaan pitää n. 3 kk:n tyhjennysväliä. Tyhjennys tulee suorittaa ennen kuin säiliö on täyttynyt tiivistekartion alaosaan asti. Tällöin vältetään pölyn valuminen säiliön reunojen yli tyhjennyksen yhteydessä. Avaa roskasäiliön salvat (1) (ks. kuva 1). Roskasäiliö (5) jää riippumaan keskusyksikköön. Nosta säiliö koukuista, irrota tiivistekartio ja tyhjennä roskasäiliö. Ennen roskasäiliön kiinnitystä tarkista, että tiivistekartion tiivistysura on puhdas. Väliin jäävät roskat huonontavat tiiviyttä ja imutehoa sekä vaurioittavat tiivistyspintoja. Roskasäiliön ja tiivistekartion pesu miedolla pesuaineella on suositeltavaa vuosittain. Merkitse huoltopäivämäärät sivulla 11 olevaan huoltomuistioon, näin helpotat huoltovälin seurantaa. Suodattimen huolto (kuva 1; sivu 2) Imuri on varustettu hienosuodattimella (2) joka suojelee turbiinia pölyltä. Suodattimen tulee olla ehjä ja paikoillaan. Suodattimia saa hyvin varustetuista jälleenmyyntipisteistä sekä valtuutetuilta huoltoliikkeiltä, osanumero Irrota verkkojohto (6) pistorasiasta. Irrota ja tyhjennä roskasäiliö (5). Avaa suodattimen alla oleva kiinnitysmutteri (3), poista suodatin varovasti. Puhdista suodatin varovasti harjaamalla tai korvaa se uudella mikäli imuteho on alentunut tai suodatin on vaurioitunut. Likaa ei saa päästää suodattimen sisäpuolelle. Huom! Suodatinta ei saa pestä eikä puhdistaa paineilmalla tai tamppaamalla. Poista mahdollinen irtopöly suodatinkammiosta ja asenna suodatin ja kiinnitysmutteri (3) takaisin paikoilleen. Kiristä kiinnitysmutteri tiukaksi käsin, puhdista tiivistekartion (4) tiivistepinnat ja aseta roskasäiliö paikoilleen. Liitä verkkojohto pistorasiaan. 6

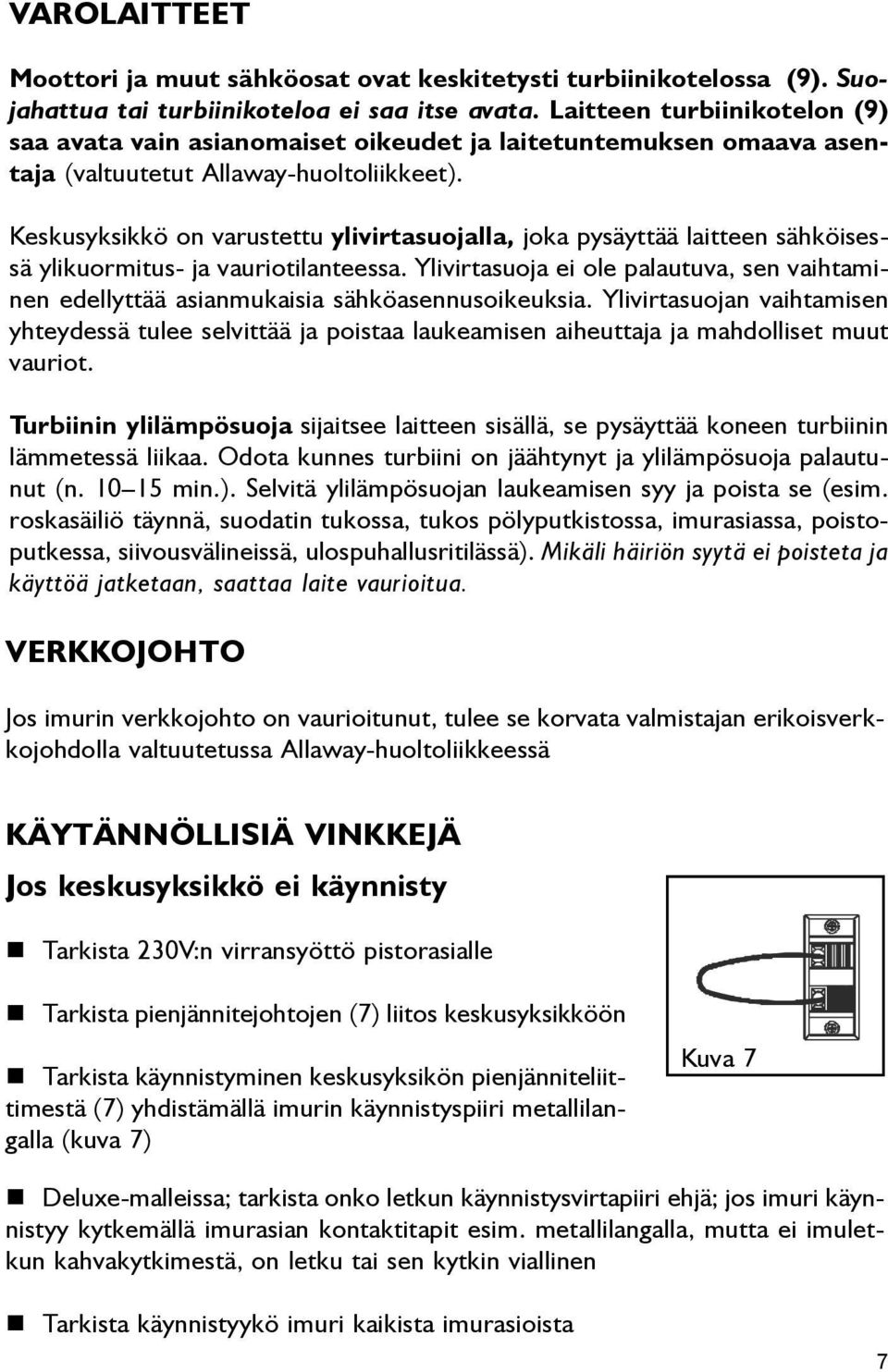

7 VAROLAITTEET Moottori ja muut sähköosat ovat keskitetysti turbiinikotelossa (9). Suojahattua tai turbiinikoteloa ei saa itse avata. Laitteen turbiinikotelon (9) saa avata vain asianomaiset oikeudet ja laitetuntemuksen omaava asentaja (valtuutetut Allaway-huoltoliikkeet). Keskusyksikkö on varustettu ylivirtasuojalla, joka pysäyttää laitteen sähköisessä ylikuormitus- ja vauriotilanteessa. Ylivirtasuoja ei ole palautuva, sen vaihtaminen edellyttää asianmukaisia sähköasennusoikeuksia. Ylivirtasuojan vaihtamisen yhteydessä tulee selvittää ja poistaa laukeamisen aiheuttaja ja mahdolliset muut vauriot. Turbiinin ylilämpösuoja sijaitsee laitteen sisällä, se pysäyttää koneen turbiinin lämmetessä liikaa. Odota kunnes turbiini on jäähtynyt ja ylilämpösuoja palautunut (n min.). Selvitä ylilämpösuojan laukeamisen syy ja poista se (esim. roskasäiliö täynnä, suodatin tukossa, tukos pölyputkistossa, imurasiassa, poistoputkessa, siivousvälineissä, ulospuhallusritilässä). Mikäli häiriön syytä ei poisteta ja käyttöä jatketaan, saattaa laite vaurioitua. VERKKOJOHTO Jos imurin verkkojohto on vaurioitunut, tulee se korvata valmistajan erikoisverkkojohdolla valtuutetussa Allaway-huoltoliikkeessä KÄYTÄNNÖLLISIÄ VINKKEJÄ Jos keskusyksikkö ei käynnisty ❼ Tarkista 230V:n virransyöttö pistorasialle ❼ Tarkista pienjännitejohtojen (7) liitos keskusyksikköön ❼ Tarkista käynnistyminen keskusyksikön pienjänniteliittimestä (7) yhdistämällä imurin käynnistyspiiri metallilangalla (kuva 7) Kuva 7 ❼ Deluxe-malleissa; tarkista onko letkun käynnistysvirtapiiri ehjä; jos imuri käynnistyy kytkemällä imurasian kontaktitapit esim. metallilangalla, mutta ei imuletkun kahvakytkimestä, on letku tai sen kytkin viallinen ❼ Tarkista käynnistyykö imuri kaikista imurasioista 7

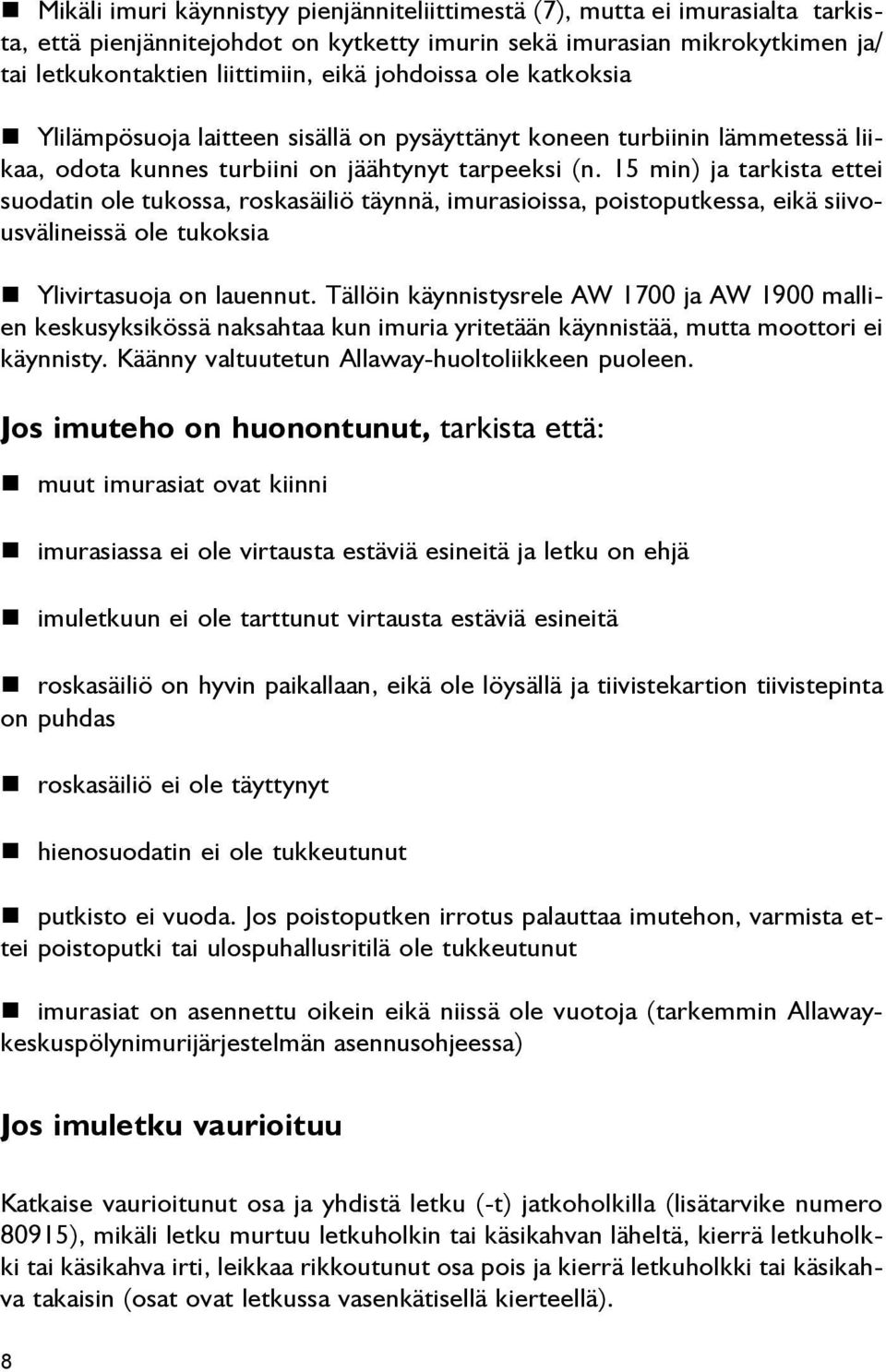

8 ❼ Mikäli imuri käynnistyy pienjänniteliittimestä (7), mutta ei imurasialta tarkista, että pienjännitejohdot on kytketty imurin sekä imurasian mikrokytkimen ja/ tai letkukontaktien liittimiin, eikä johdoissa ole katkoksia ❼ Ylilämpösuoja laitteen sisällä on pysäyttänyt koneen turbiinin lämmetessä liikaa, odota kunnes turbiini on jäähtynyt tarpeeksi (n. 15 min) ja tarkista ettei suodatin ole tukossa, roskasäiliö täynnä, imurasioissa, poistoputkessa, eikä siivousvälineissä ole tukoksia ❼ Ylivirtasuoja on lauennut. Tällöin käynnistysrele AW 1700 ja AW 1900 mallien keskusyksikössä naksahtaa kun imuria yritetään käynnistää, mutta moottori ei käynnisty. Käänny valtuutetun Allaway-huoltoliikkeen puoleen. Jos imuteho on huonontunut, tarkista että: ❼ muut imurasiat ovat kiinni ❼ imurasiassa ei ole virtausta estäviä esineitä ja letku on ehjä ❼ imuletkuun ei ole tarttunut virtausta estäviä esineitä ❼ roskasäiliö on hyvin paikallaan, eikä ole löysällä ja tiivistekartion tiivistepinta on puhdas ❼ roskasäiliö ei ole täyttynyt ❼ hienosuodatin ei ole tukkeutunut ❼ putkisto ei vuoda. Jos poistoputken irrotus palauttaa imutehon, varmista ettei poistoputki tai ulospuhallusritilä ole tukkeutunut ❼ imurasiat on asennettu oikein eikä niissä ole vuotoja (tarkemmin Allawaykeskuspölynimurijärjestelmän asennusohjeessa) Jos imuletku vaurioituu Katkaise vaurioitunut osa ja yhdistä letku (-t) jatkoholkilla (lisätarvike numero 80915), mikäli letku murtuu letkuholkin tai käsikahvan läheltä, kierrä letkuholkki tai käsikahva irti, leikkaa rikkoutunut osa pois ja kierrä letkuholkki tai käsikahva takaisin (osat ovat letkussa vasenkätisellä kierteellä). 8

9 Deluxe-malleissa käynnistysvirtapiirin johtimet on asennettu letkuun sen valmistuksen yhteydessä. Jos letku vaurioituu, ei sitä voi korjata vaan se on vaihdettava kahvoineen. Vain kahvassa oleva kytkin on erikseen vaihdettavissa. Jos imuputkisto tai poistoputki tukkeutuu: ❼ tyhjennä roskasäiliö ja puhdista (vaihda) suodatin ❼ paikallista tukos esim. imemällä talouspaperisuikaleita imurasioiden kautta, jos paperin pala löytyy roskasäiliöstä, se väli on auki. Kun tukos on paikallistettu, irrota imuri paikaltaan ja tarkista, että tukosta ei ole imurin liitäntäletkuissa ja liitä imurin imupuolen liitosletku tukossa olevan haaran imurasiaan imuletkulla (tai jos tukos on runkoputkessa niin tukosta lähimpänä olevaan imurasiaan). Käynnistä imuri (ks. käynnistys metallilangalla sivu 7) ja mene imurin varsinaiselle asennuspaikalle, sulje/avaa kämmenellä imuputken aukkoa, tämä aiheuttaa tukokselle alipaineiskuja. Mikäli tukos ei aukea sekunnin kuluessa irrota imuri imurasialta niin, että turbiini saa välillä ilmaa eikä ylikuumene. Toista yritys noin minuutin kuluttua. ❼ jos tukos ei irtoa imemällä ja sen sijainti voidaan paikallistaa, kannattaa tutkia, pääseekö putkistoon helposti käsiksi rakenteita purkamatta tai kohtuullisilla purkutöillä. Jos putkistoon pääsee käsiksi, voidaan tukos yleensä helposti poistaa putkiliitos avaamalla. ❼ älä koskaan yritä avata tukosta ylipaineella esim. paineilmalla koska ylipaine avaa putkiliitokset ❼ tukosta voi myös yrittää avata sähkömiehen vetojousella varovasti jousta putkistoon työntäen niin, että se ei työnnä liitoksia auki. ❼ jos edellä mainituilla ohjeilla ei saada tukosta poistetuksi, ota yhteys valtuutettuun Allaway-huoltoliikkeeseen. Putkiston tiiviystarkastus Käynnistä keskusyksikkö kaikki imurasiat suljettuna yhdistämällä imurin käynnityspiiri pienjänniteliittimestä metallilangalla. Mikäli n. 10 sekunnin käytön jälkeen poistoputkesta tulee ilmaa, on putkistossa vuoto, vuotokohta on paikallistettava ja korjattava. Älä käytä laitetta kaikki rasiat suljettuna yli 20 sekunnin ajan, koska täysin tiiviissä asennuksessa turbiini ei saa ollenkaan ilmaa ja se ylilämpenee ja saattaa vaurioitua. 9

10 ESIEROTTELIJAT EE 10 l Nokipois; on tarkoitettu jäähtyneen tuhkan ja hienojakoisen kuivan pölyn imurointiin. Nokipois soveltuu myös sementti- ja hiontapölyn imurointiin, mutta ei sovellu terävien tai märkien aineiden imurointiin. EE 22 l; on tarkoitettu veden, hiekan, lasinsirujen ja muun karkean tavaran imurointiin. EE 65 l; on tarkoitettu suurille määrille kuivia aineita kuten rakennuspöly, lastut, jauhot jne. Esierottelijan avulla voidaan ehkäistä putkiston ja keskusyksikön ennenaikaista kulumista ja vaurioitumista. Suuria vesimääriä ei koskaan saa imeä imurilla ilman asianmukaista esierottelijaa. Jos putkisto kastuu tai sinne joutuu tahmeita nesteitä, tarttuu pöly putkiin ja tukkii järjestelmän. EY-VAATIMUSTENMUKAISUUSVAKUUTUS SÄHKÖLAITTEILLE Allaway Oy, Kangasvuorentie 32, Jyväskylä, Finland vakuuttaa, että Keskuspölynimurit: AW 1700, AW 1900, AW 2000 Type: V-1700-AA-00, V-1900-AA-00, V-2000-BA-00 on valmistettu sitä koskevien harmonisoitujen standardien mukaisesti ja täyttää pienjännitedirektiivin (73/23/ETY, 93/68 ETY) ja sähköisen yhteensopivuusdirektiivin (EMC 89/336/ETY, 93/68/ ETY) olennaiset vaatimukset. Valmistaja: Allaway Oy PL 3, FIN JYVÄSKYLÄ Puh. (014) , Fax. (014) info@allaway.fi 10 Pidätämme oikeuden muutoksiin.

11 HUOLTOMUISTIO Keskusyksikkö Nro Käytt.ottopvm. Roskasäiliö tyhjennetty Suodatin puhdistettu Suodatin vaihdettu Roskasäiliö tyhjennetty Suodatin puhdistettu Suodatin vaihdettu 11
