1 OUTDOOR M TUE WEDTHU FRI SAT SUN SOLAR REMOTE NOT AVAILABLE WATER OUTLET / MPa 0.3 Operating Instructions Air-to-Water Heatpump Model No. Indoor Unit WH-SDH090E8 WH-SDH120E8 Outdoor Unit WH-UD09N8 WH-UD12N8 ENGLISH Before operating the unit, read these operating instructions thoroughly and keep them for future reference. Before operating the unit, make sure the installation has been carried out correctly by authorized dealer correctly and precisely following the installation instructions given. SVENSKA Innan du använder enheten, läs noga igenom denna bruksanvisning och spara den för framtida bruk. Innan du använder enheten, se till att installationen har utförts noggrant och korrekt av auktoriserad återförsäljare som följt de givna installationsinstruktionerna. NORSK Les bruksanvisningen nøye før du bruker denne enheten, og oppbevar den for fremtidig bruk. Før du bruker enheten, må du forsikre deg om at autorisert forhandler har utført korrekt og presis installasjon og har fulgt installasjonsinstruksjonene som er gitt. SUOMI Lue nämä käyttöohjeet huolellisesti ennen yksikön käyttämistä ja säilytä ne tulevaisuutta varten. Varmista ennen laitteen käyttöä, että asennuksen on suorittanut valtuutettu jälleenmyyjä ja että se on tehty oikein ja tarkasti annettuja asennusohjeita noudattaen. DANSK Læs brugsanvisningen grundigt igennem før du benytter anlægget og gem den til fremtidig brug. Sørg for, at anlægget er installeret korrekt af en autoriseret forhandler i overensstemmelse med de følgende instruktioner, før anlægget tages i brug. 2 ~ 9 10 ~ ~ ~ ~ 41 Panasonic HA Air-onditioning (M) Sdn. Bhd Unauthorized copying and distribution is a violation of law. F567545

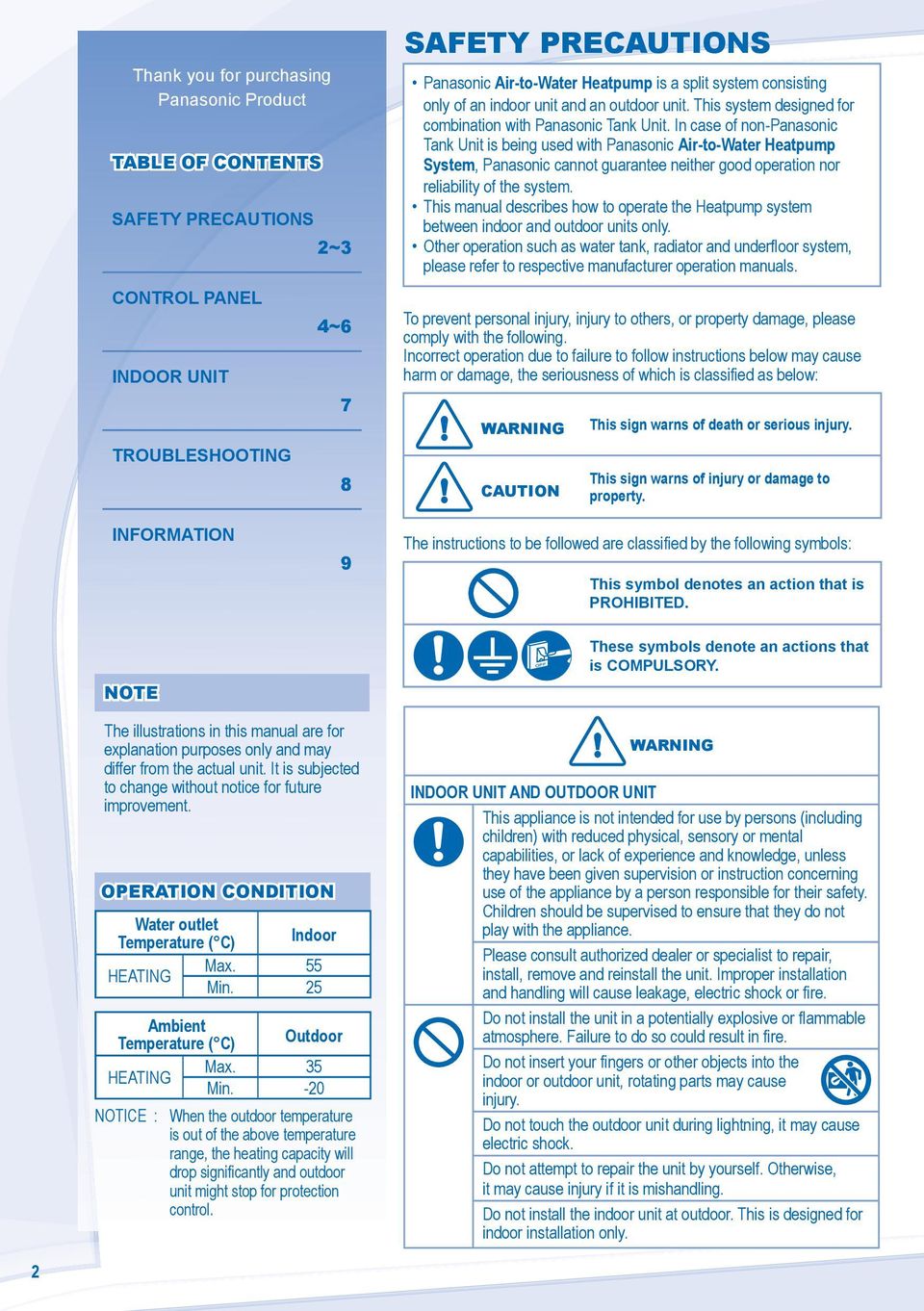

2 Thank you for purchasing Panasonic Product TABLE OF TENTS SAFETY PREAUTIS 2~3 TROL PANEL INDOOR UNIT TROUBLESHOOTING 4~6 7 8 SAFETY PREAUTIS Panasonic Air-to-Water Heatpump is a split system consisting only of an indoor unit and an outdoor unit. This system designed for combination with Panasonic Tank Unit. In case of non-panasonic Tank Unit is being used with Panasonic Air-to-Water Heatpump System, Panasonic cannot guarantee neither good operation nor reliability of the system. This manual describes how to operate the Heatpump system between indoor and outdoor units only. Other operation such as water tank, radiator and underfloor system, please refer to respective manufacturer operation manuals. To prevent personal injury, injury to others, or property damage, please comply with the following. Incorrect operation due to failure to follow instructions below may cause harm or damage, the seriousness of which is classified as below: WARNING AUTI This sign warns of death or serious injury. This sign warns of injury or damage to property. INFORMATI 9 The instructions to be followed are classified by the following symbols: This symbol denotes an action that is PROHIBITED. NOTE These symbols denote an actions that is OMPULSORY. The illustrations in this manual are for explanation purposes only and may differ from the actual unit. It is subjected to change without notice for future improvement. OPERATI DITI Water outlet Temperature ( ) Indoor Max. 55 ING Min. 25 Ambient Temperature ( ) Outdoor Max. 35 ING Min. -20 NOTIE : When the outdoor temperature is out of the above temperature range, the heating capacity will drop significantly and outdoor unit might stop for protection control. WARNING INDOOR UNIT AND OUTDOOR UNIT This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. hildren should be supervised to ensure that they do not play with the appliance. Please consult authorized dealer or specialist to repair, install, remove and reinstall the unit. Improper installation and handling will cause leakage, electric shock or fire. Do not install the unit in a potentially explosive or flammable atmosphere. Failure to do so could result in fire. Do not insert your fingers or other objects into the indoor or outdoor unit, rotating parts may cause injury. Do not touch the outdoor unit during lightning, it may cause electric shock. Do not attempt to repair the unit by yourself. Otherwise, it may cause injury if it is mishandling. Do not install the indoor unit at outdoor. This is designed for indoor installation only. 2

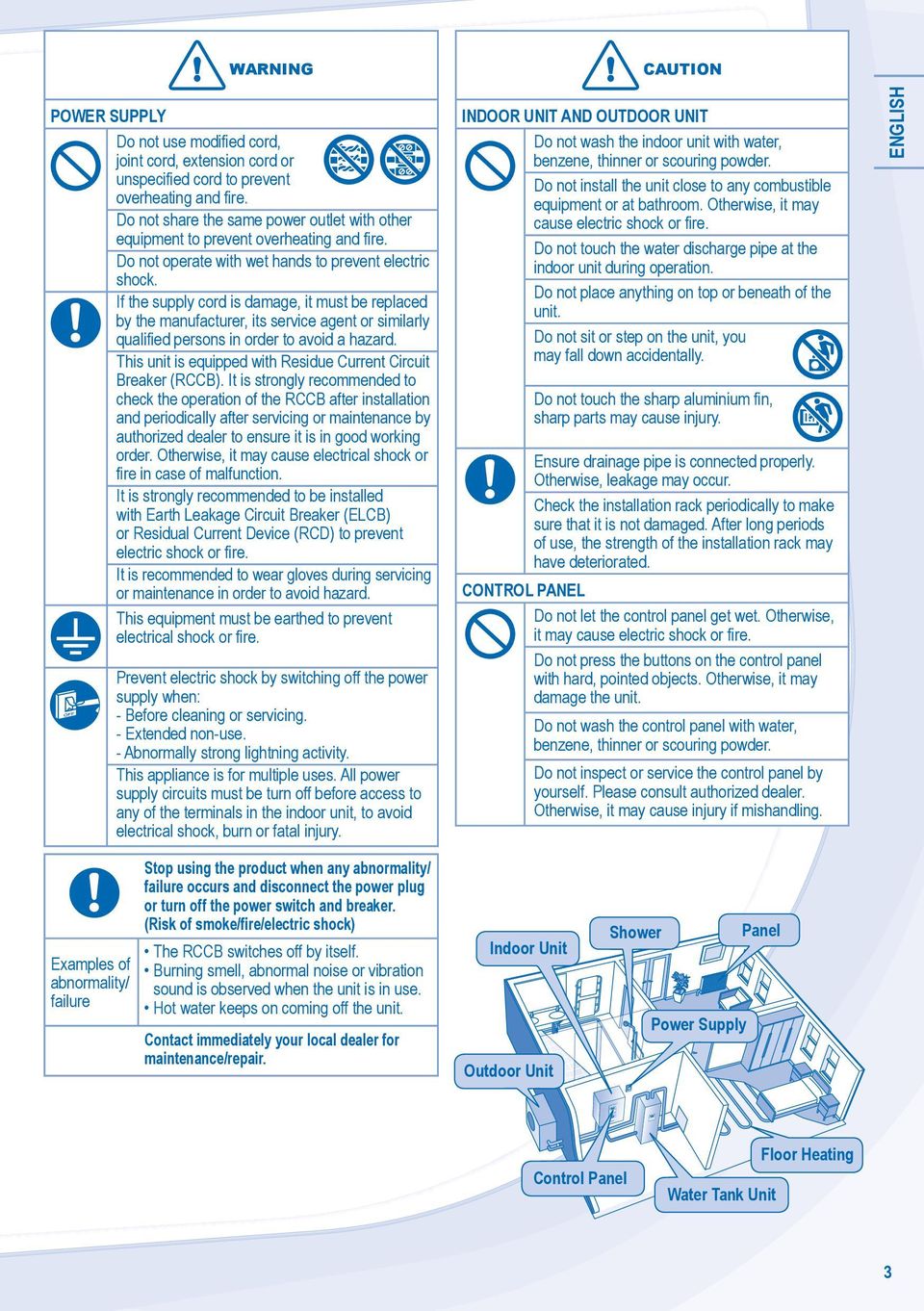

3 / / WARNING AUTI POWER SUPPLY Do not use modified cord, joint cord, extension cord or unspecified cord to prevent overheating and fire. Do not share the same power outlet with other equipment to prevent overheating and fire. Do not operate with wet hands to prevent electric shock. If the supply cord is damage, it must be replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard. This unit is equipped with Residue urrent ircuit Breaker (RB). It is strongly recommended to check the operation of the RB after installation and periodically after servicing or maintenance by authorized dealer to ensure it is in good working order. Otherwise, it may cause electrical shock or fire in case of malfunction. It is strongly recommended to be installed with Earth Leakage ircuit Breaker (ELB) or Residual urrent Device (RD) to prevent electric shock or fire. It is recommended to wear gloves during servicing or maintenance in order to avoid hazard. This equipment must be earthed to prevent electrical shock or fire. Prevent electric shock by switching off the power supply when: - Before cleaning or servicing. - Extended non-use. - Abnormally strong lightning activity. This appliance is for multiple uses. All power supply circuits must be turn off before access to any of the terminals in the indoor unit, to avoid electrical shock, burn or fatal injury. INDOOR UNIT AND OUTDOOR UNIT Do not wash the indoor unit with water, benzene, thinner or scouring powder. Do not install the unit close to any combustible equipment or at bathroom. Otherwise, it may cause electric shock or fire. Do not touch the water discharge pipe at the indoor unit during operation. Do not place anything on top or beneath of the unit. Do not sit or step on the unit, you may fall down accidentally. Do not touch the sharp aluminium fin, sharp parts may cause injury. Ensure drainage pipe is connected properly. Otherwise, leakage may occur. heck the installation rack periodically to make sure that it is not damaged. After long periods of use, the strength of the installation rack may have deteriorated. TROL PANEL Do not let the control panel get wet. Otherwise, it may cause electric shock or fire. Do not press the buttons on the control panel with hard, pointed objects. Otherwise, it may damage the unit. Do not wash the control panel with water, benzene, thinner or scouring powder. Do not inspect or service the control panel by yourself. Please consult authorized dealer. Otherwise, it may cause injury if mishandling. ENGLISH Examples of abnormality/ failure Stop using the product when any abnormality/ failure occurs and disconnect the power plug or turn off the power switch and breaker. (Risk of smoke/fire/electric shock) The RB switches off by itself. Burning smell, abnormal noise or vibration sound is observed when the unit is in use. Hot water keeps on coming off the unit. ontact immediately your local dealer for maintenance/repair. Indoor Unit Outdoor Unit Shower Power Supply Panel ontrol Panel Water Tank Unit Floor Heating 3

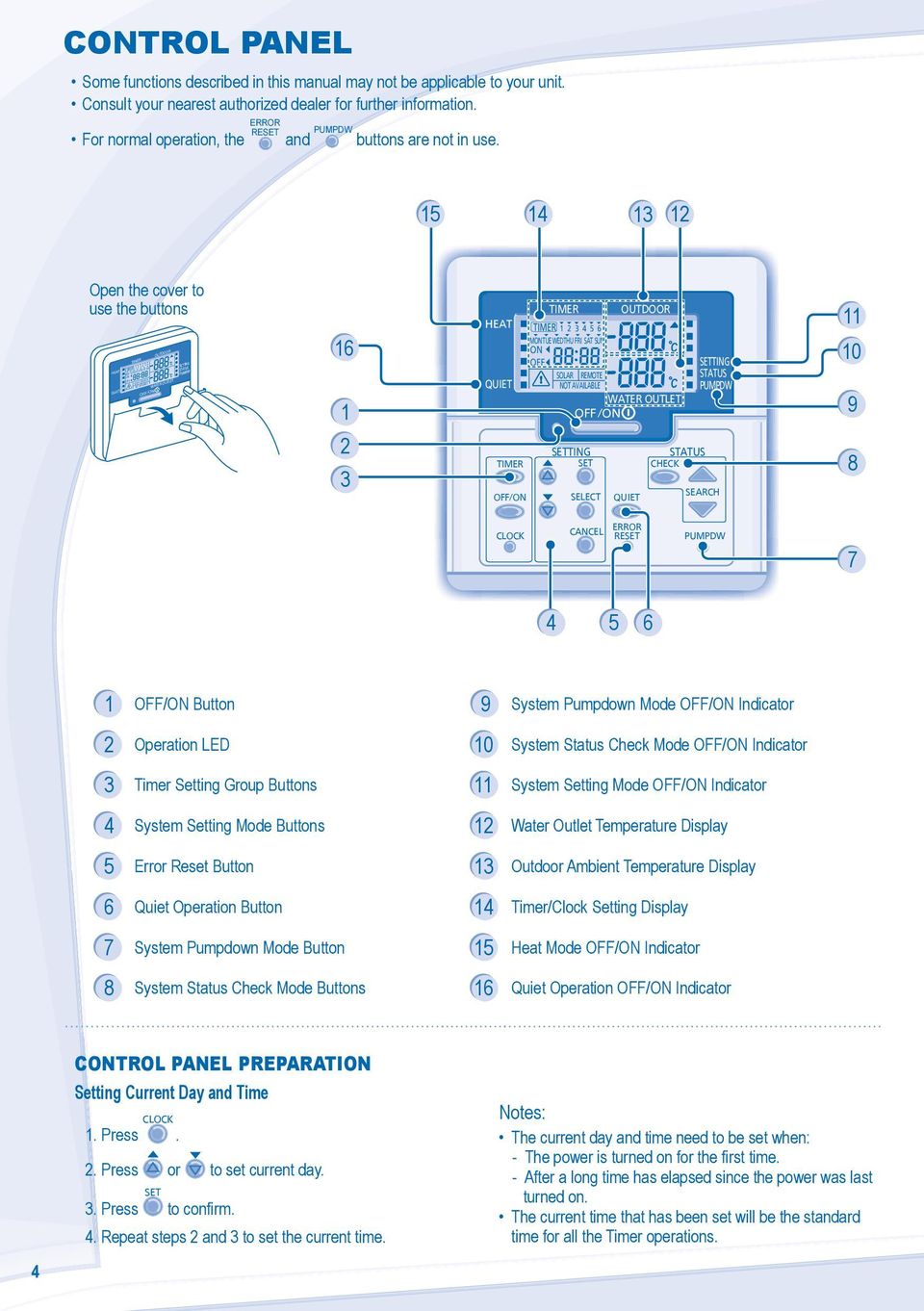

4 TROL PANEL Some functions described in this manual may not be applicable to your unit. onsult your nearest authorized dealer for further information. ERROR RE For normal operation, the and buttons are not in use Open the cover to use the buttons TANK OPERATI 1 OUTDOOR M TUE WEDTHU FRI SAT SUN SOLAR REMOTE NOT AVAILABLE / WATER OUTLET ATUAL BOOSTER TANK OPERATI / M TUE WEDTHU FRI SAT SUN OUTDOOR SOLAR REMOTE NOT AVAILABLE WATER OUTLET / SELET MODE HEK ATUAL BOOSTER SEARH LOK ANEL ERROR RE / Button 9 System Pumpdown Mode / Indicator 2 Operation LED 10 System Status heck Mode / Indicator 3 Timer Setting Group Buttons 11 System Setting Mode / Indicator 4 System Setting Mode Buttons 12 Water Outlet Temperature Display 5 Error Reset Button 13 Outdoor Ambient Temperature Display 6 Quiet Operation Button 14 Timer/lock Setting Display 7 System Pumpdown Mode Button 15 Heat Mode / Indicator 8 System Status heck Mode Buttons 16 Quiet Operation / Indicator 4 TROL PANEL PREPARATI Setting urrent Day and Time LOK 1. Press. 2. Press or to set current day. 3. Press to confirm. 4. Repeat steps 2 and 3 to set the current time. Notes: The current day and time need to be set when: - The power is turned on for the first time. - After a long time has elapsed since the power was last turned on. The current time that has been set will be the standard time for all the Timer operations.

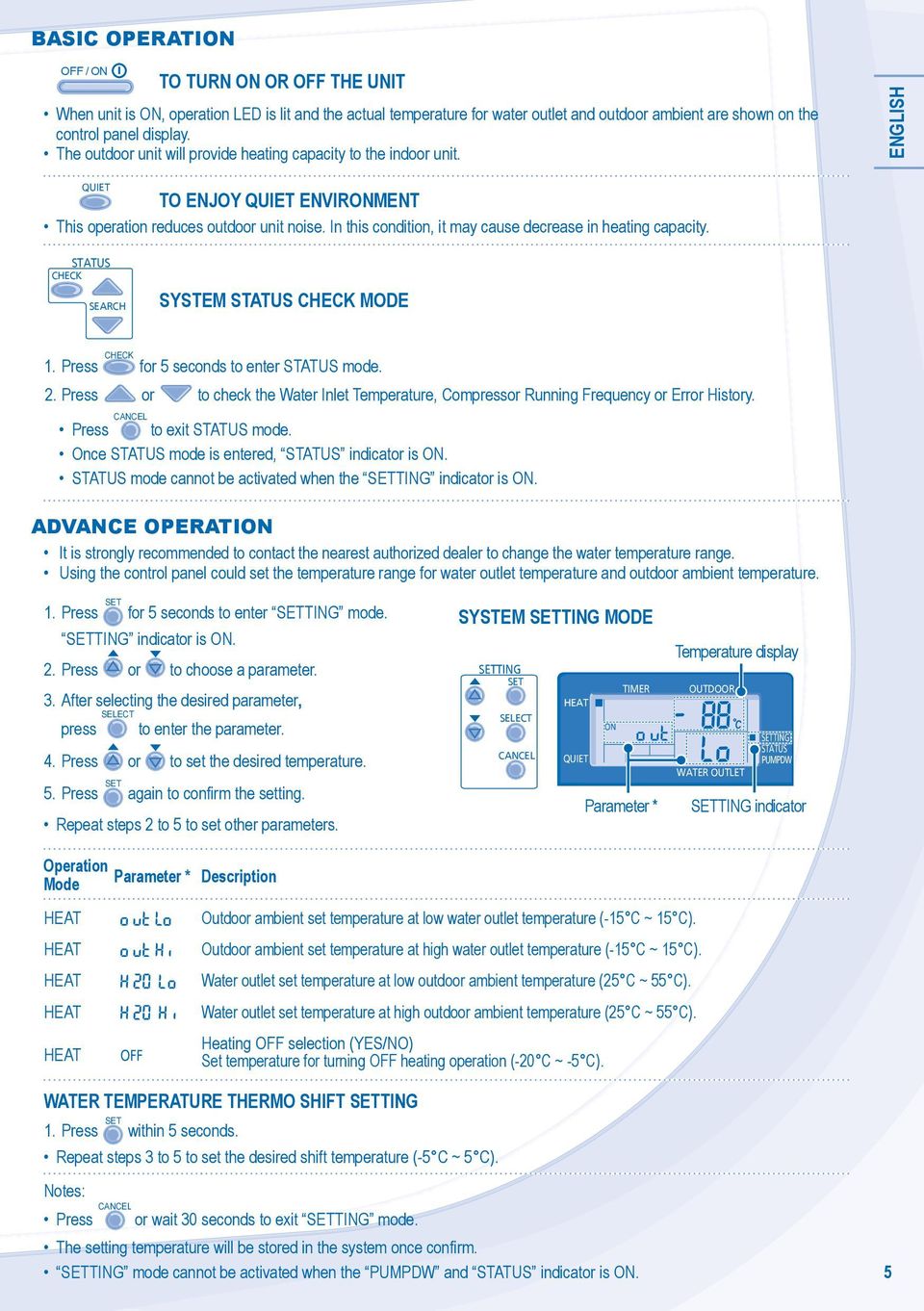

5 BASI OPERATI / TO TURN OR THE UNIT When unit is, operation LED is lit and the actual temperature for water outlet and outdoor ambient are shown on the control panel display. The outdoor unit will provide heating capacity to the indoor unit. ENGLISH TO ENJOY ENVIRMENT This operation reduces outdoor unit noise. In this condition, it may cause decrease in heating capacity. HEK SEARH SYSTEM HEK MODE 1. Press HEK for 5 seconds to enter mode. 2. Press or to check the Water Inlet Temperature, ompressor Running Frequency or Error History. Press ANEL to exit mode. Once mode is entered, indicator is. mode cannot be activated when the indicator is. ADVANE OPERATI It is strongly recommended to contact the nearest authorized dealer to change the water temperature range. Using the control panel could set the temperature range for water outlet temperature and outdoor ambient temperature. 1. Press for 5 seconds to enter mode. indicator is. 2. Press or to choose a parameter. 3. After selecting the desired parameter, press SELET to enter the parameter. 4. Press or to set the desired temperature. 5. Press again to confirm the setting. Repeat steps 2 to 5 to set other parameters. SYSTEM MODE SELET ANEL OPERATI Parameter * Temperature display OUTDOOR WATER OUTLET ATUAL BOOSTER indicator Operation Mode Parameter * Description Outdoor ambient set temperature at low water outlet temperature (-15 ~ 15 ). Outdoor ambient set temperature at high water outlet temperature (-15 ~ 15 ). Water outlet set temperature at low outdoor ambient temperature (25 ~ 55 ). Water outlet set temperature at high outdoor ambient temperature (25 ~ 55 ). Heating selection (YES/NO) Set temperature for turning heating operation (-20 ~ -5 ). WATER TEMPERATURE THERMO SHIFT 1. Press within 5 seconds. Repeat steps 3 to 5 to set the desired shift temperature (-5 ~ 5 ). Notes: Press ANEL or wait 30 seconds to exit mode. The setting temperature will be stored in the system once confirm. mode cannot be activated when the and indicator is. 5

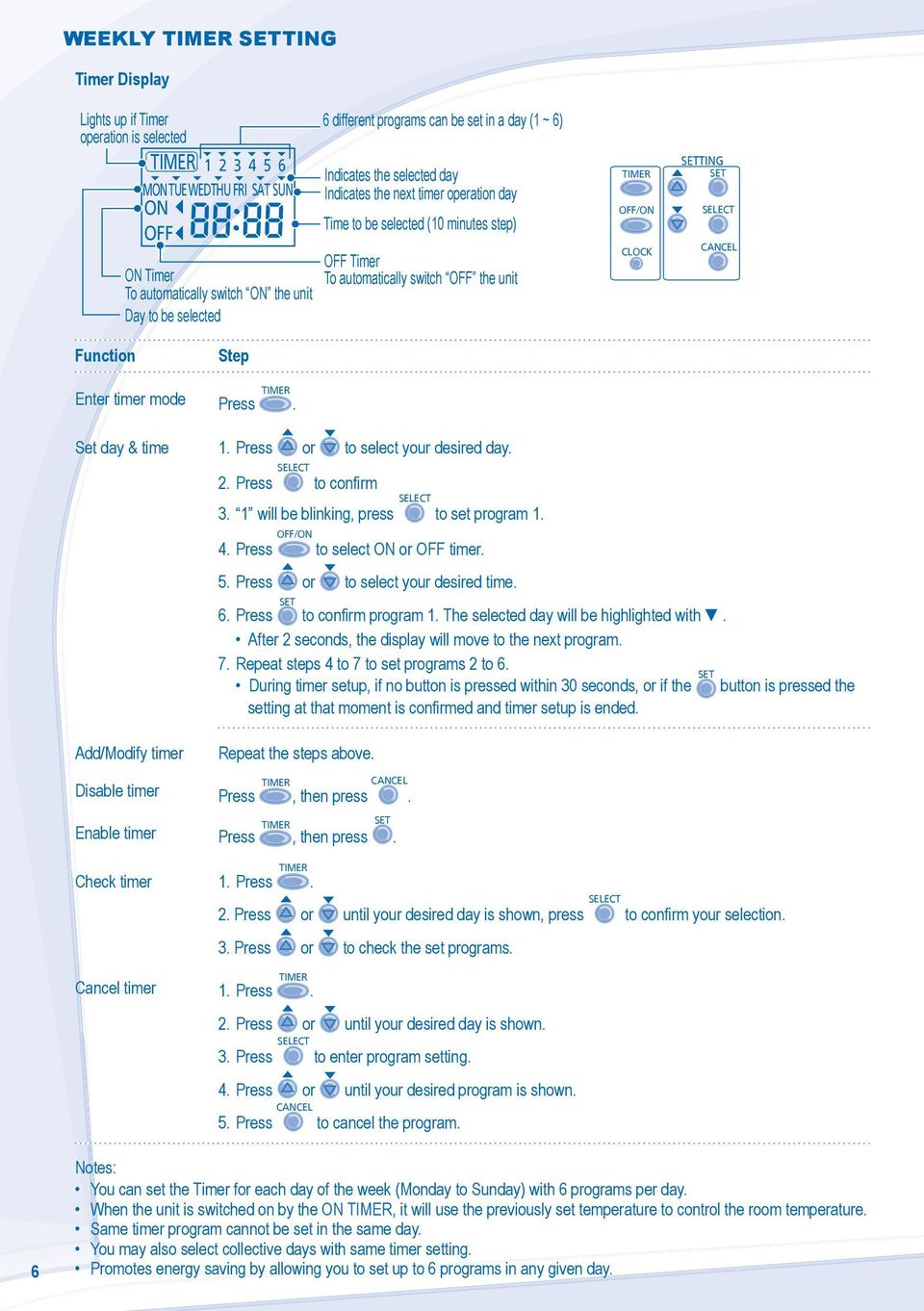

6 WEEKLY Timer Display Lights up if Timer operation is selected MTUEWEDTHU FRI SAT SUN Timer To automatically switch the unit Day to be selected 6 different programs can be set in a day (1 ~ 6) Indicates the selected day Indicates the next timer operation day Time to be selected (10 minutes step) Timer To automatically switch the unit / LOK SELET ANEL Function Step Enter timer mode Press. Set day & time 1. Press or to select your desired day. SELET 2. Press to confirm SELET 3. 1 will be blinking, press to set program 1. / 4. Press to select or timer. 5. Press or to select your desired time. 6. Press to confirm program 1. The selected day will be highlighted with. After 2 seconds, the display will move to the next program. 7. Repeat steps 4 to 7 to set programs 2 to 6. During timer setup, if no button is pressed within 30 seconds, or if the button is pressed the setting at that moment is confirmed and timer setup is ended. Add/Modify timer Disable timer Enable timer Repeat the steps above. Press ANEL, then press. Press, then press. heck timer 1. Press. 2. Press or until your desired day is shown, press 3. Press or to check the set programs. ancel timer 1. Press. 2. Press or until your desired day is shown. SELET 3. Press to enter program setting. 4. Press or until your desired program is shown. ANEL 5. Press to cancel the program. SELET to confirm your selection. 6 Notes: You can set the Timer for each day of the week (Monday to Sunday) with 6 programs per day. When the unit is switched on by the, it will use the previously set temperature to control the room temperature. Same timer program cannot be set in the same day. You may also select collective days with same timer setting. Promotes energy saving by allowing you to set up to 6 programs in any given day.

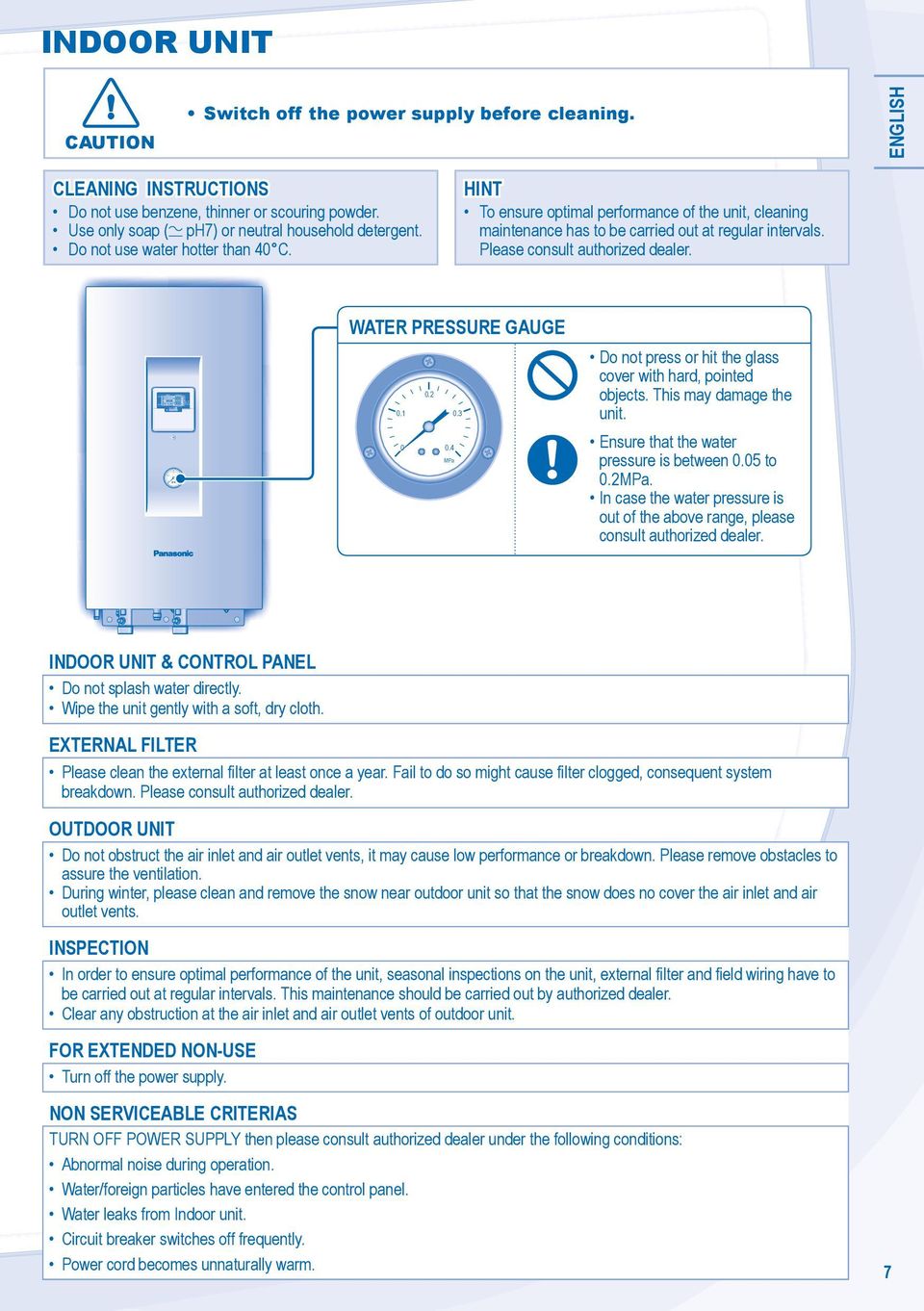

7 OUTDOOR M TUE WEDTHU FRI SAT SUN SOLAR REMOTE NOT AVAILABLE WATER OUTLET / MPa 0.3 INDOOR UNIT AUTI Switch off the power supply before cleaning. ENGLISH LEANING INSTRUTIS Do not use benzene, thinner or scouring powder. Use only soap ( ph7) or neutral household detergent. Do not use water hotter than 40. HINT To ensure optimal performance of the unit, cleaning maintenance has to be carried out at regular intervals. Please consult authorized dealer. WATER PRESSURE GAUGE MPa 0.3 Do not press or hit the glass cover with hard, pointed objects. This may damage the unit. Ensure that the water pressure is between 0.05 to 0.2MPa. In case the water pressure is out of the above range, please consult authorized dealer. INDOOR UNIT & TROL PANEL Do not splash water directly. Wipe the unit gently with a soft, dry cloth. EXTERNAL FILTER Please clean the external filter at least once a year. Fail to do so might cause filter clogged, consequent system breakdown. Please consult authorized dealer. OUTDOOR UNIT Do not obstruct the air inlet and air outlet vents, it may cause low performance or breakdown. Please remove obstacles to assure the ventilation. During winter, please clean and remove the snow near outdoor unit so that the snow does no cover the air inlet and air outlet vents. INSPETI In order to ensure optimal performance of the unit, seasonal inspections on the unit, external filter and field wiring have to be carried out at regular intervals. This maintenance should be carried out by authorized dealer. lear any obstruction at the air inlet and air outlet vents of outdoor unit. FOR EXTENDED N-USE Turn off the power supply. N SERVIEABLE RITERIAS N SERVIEABLE RITERIAS TURN POWER SUPPLY then please consult authorized dealer under the following conditions: Abnormal noise during operation. Water/foreign particles have entered the control panel. Water leaks from Indoor unit. ircuit breaker switches off frequently. Power cord becomes unnaturally warm. 7

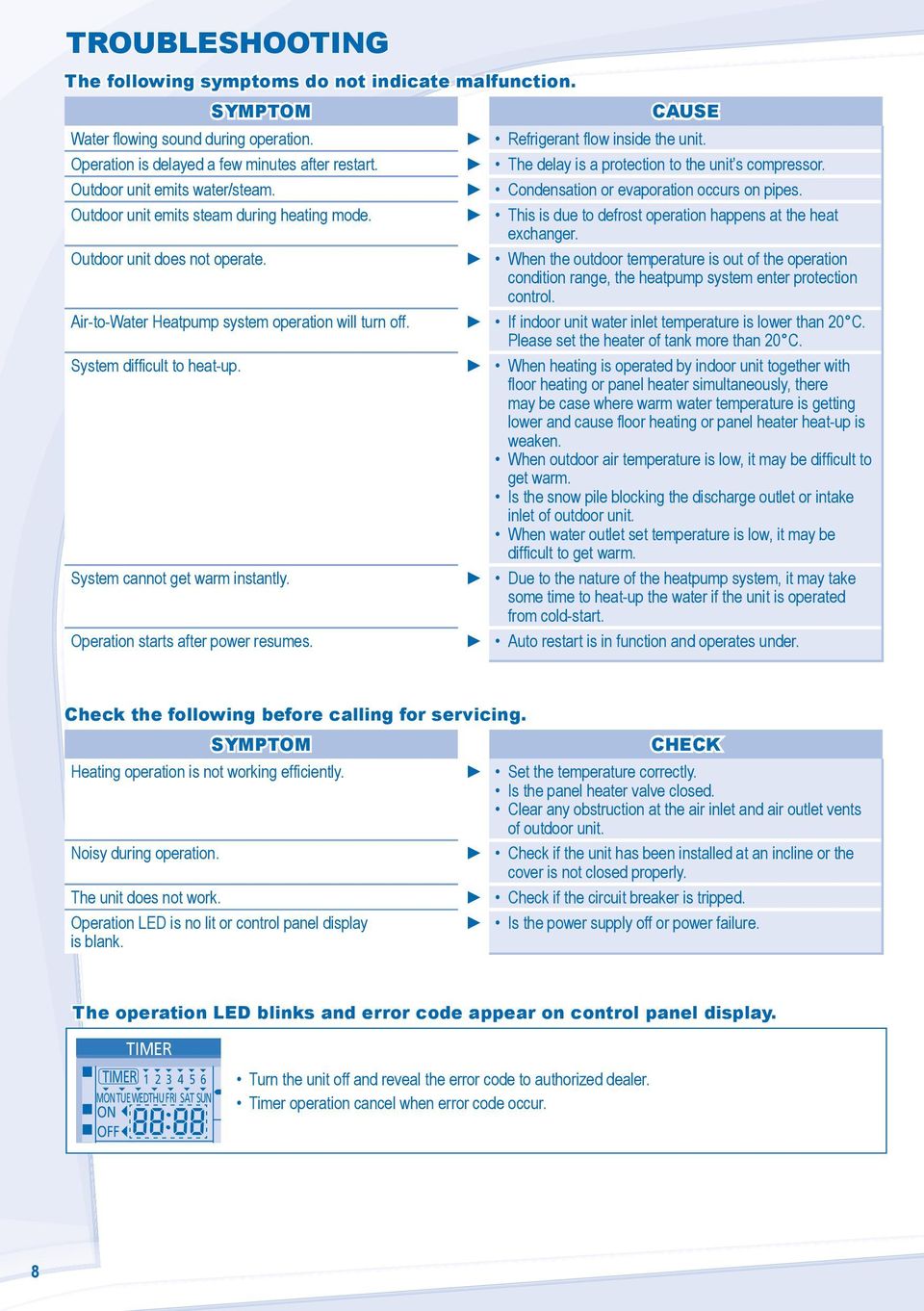

8 TROUBLESHOOTING The following symptoms do not indicate malfunction. SYMPTOM Water flowing sound during operation. Operation is delayed a few minutes after restart. Outdoor unit emits water/steam. Outdoor unit emits steam during heating mode. Outdoor unit does not operate. Air-to-Water Heatpump system operation will turn off. System difficult to heat-up. System cannot get warm instantly. Operation starts after power resumes. AUSE Refrigerant flow inside the unit. The delay is a protection to the unit s compressor. ondensation or evaporation occurs on pipes. This is due to defrost operation happens at the heat exchanger. When the outdoor temperature is out of the operation condition range, the heatpump system enter protection control. If indoor unit water inlet temperature is lower than 20. Please set the heater of tank more than 20. When heating is operated by indoor unit together with floor heating or panel heater simultaneously, there may be case where warm water temperature is getting lower and cause floor heating or panel heater heat-up is weaken. When outdoor air temperature is low, it may be difficult to get warm. Is the snow pile blocking the discharge outlet or intake inlet of outdoor unit. When water outlet set temperature is low, it may be difficult to get warm. Due to the nature of the heatpump system, it may take some time to heat-up the water if the unit is operated from cold-start. Auto restart is in function and operates under. heck the following before calling for servicing. SYMPTOM Heating operation is not working efficiently. Noisy during operation. The unit does not work. Operation LED is no lit or control panel display is blank. HEK Set the temperature correctly. Is the panel heater valve closed. lear any obstruction at the air inlet and air outlet vents of outdoor unit. heck if the unit has been installed at an incline or the cover is not closed properly. heck if the circuit breaker is tripped. Is the power supply off or power failure. The operation LED blinks and error code appear on control panel display MTUEWEDTHU FRI SAT SUN Turn the unit off and reveal the error code to authorized dealer. Timer operation cancel when error code occur. 8

9 INFORMATI Information for Users on ollection and Disposal of Old Equipment These symbols on the products, packaging, and/or accompanying documents mean that used electrical and electronic products should not be mixed with general household waste. For proper treatment, recovery and recycling of old products, please take them to applicable collection points, in accordance with your national legislation and the Directives 2002/96/E and 2006/66/E. By disposing of these products correctly, you will help to save valuable resources and prevent any potential negative effects on human health and the environment which could otherwise arise from inappropriate waste handling. For more information about collection and recycling of old products, please contact your local municipality, your waste disposal service or the point of sale where you purchased the items. Penalties may be applicable for incorrect disposal of this waste, in accordance with national legislation. For business users in the European Union If you wish to discard electrical and electronic equipment, please contact your dealer or supplier for further information. [Information on Disposal in other ountries outside the European Union] These symbols are only valid in the European Union. If you wish to discard these items, please contact your local authorities or dealer and ask for the correct method of disposal. ENGLISH 9

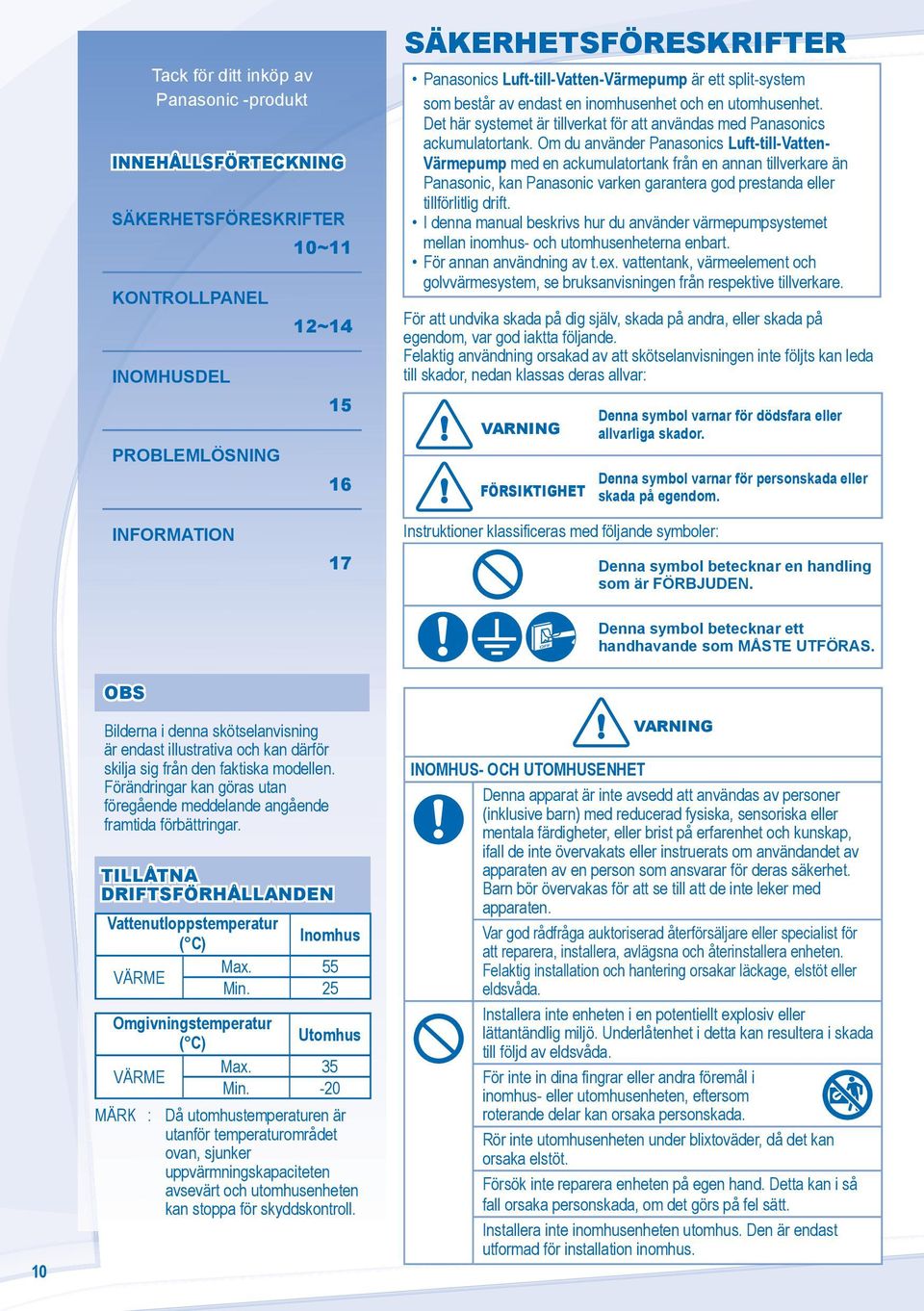

10 Tack för ditt inköp av Panasonic -produkt INNEHÅLLSFÖRTEKNING SÄKERHETSFÖRESKRIFTER 10~11 KTROLLPANEL INOMHUSDEL PROBLEMLÖSNING 12~ SÄKERHETSFÖRESKRIFTER Panasonics Luft-till-Vatten-Värmepump är ett split-system som består av endast en inomhusenhet och en utomhusenhet. Det här systemet är tillverkat för att användas med Panasonics ackumulatortank. Om du använder Panasonics Luft-till-Vatten- Värmepump med en ackumulatortank från en annan tillverkare än Panasonic, kan Panasonic varken garantera god prestanda eller tillförlitlig drift. I denna manual beskrivs hur du använder värmepumpsystemet mellan inomhus- och utomhusenheterna enbart. För annan användning av t.ex. vattentank, värmeelement och golvvärmesystem, se bruksanvisningen från respektive tillverkare. För att undvika skada på dig själv, skada på andra, eller skada på egendom, var god iaktta följande. Felaktig användning orsakad av att skötselanvisningen inte följts kan leda till skador, nedan klassas deras allvar: VARNING FÖRSIKTIGHET Denna symbol varnar för dödsfara eller allvarliga skador. Denna symbol varnar för personskada eller skada på egendom. INFORMATI 17 Instruktioner klassificeras med följande symboler: Denna symbol betecknar en handling som är FÖRBJUDEN. Denna symbol betecknar ett handhavande som MÅSTE UTFÖRAS. OBS 10 Bilderna i denna skötselanvisning är endast illustrativa och kan därför skilja sig från den faktiska modellen. Förändringar kan göras utan föregående meddelande angående framtida förbättringar. TILLÅTNA DRIFTSFÖRHÅLLANDEN Vattenutloppstemperatur ( ) Inomhus Max. 55 VÄRME Min. 25 Omgivningstemperatur ( ) Utomhus Max. 35 VÄRME Min. -20 MÄRK : Då utomhustemperaturen är utanför temperaturområdet ovan, sjunker uppvärmningskapaciteten avsevärt och utomhusenheten kan stoppa för skyddskontroll. VARNING INOMHUS- OH UTOMHUSENHET INOMHUS- OH UTOMHUSENHET Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysiska, sensoriska eller mentala färdigheter, eller brist på erfarenhet och kunskap, ifall de inte övervakats eller instruerats om användandet av apparaten av en person som ansvarar för deras säkerhet. Barn bör övervakas för att se till att de inte leker med apparaten. Var god rådfråga auktoriserad återförsäljare eller specialist för att reparera, installera, avlägsna och återinstallera enheten. Felaktig installation och hantering orsakar läckage, elstöt eller eldsvåda. Installera inte enheten i en potentiellt explosiv eller lättantändlig miljö. Underlåtenhet i detta kan resultera i skada till följd av eldsvåda. För inte in dina fingrar eller andra föremål i inomhus- eller utomhusenheten, eftersom roterande delar kan orsaka personskada. Rör inte utomhusenheten under blixtoväder, då det kan orsaka elstöt. Försök inte reparera enheten på egen hand. Detta kan i så fall orsaka personskada, om det görs på fel sätt. Installera inte inomhusenheten utomhus. Den är endast utformad för installation inomhus.

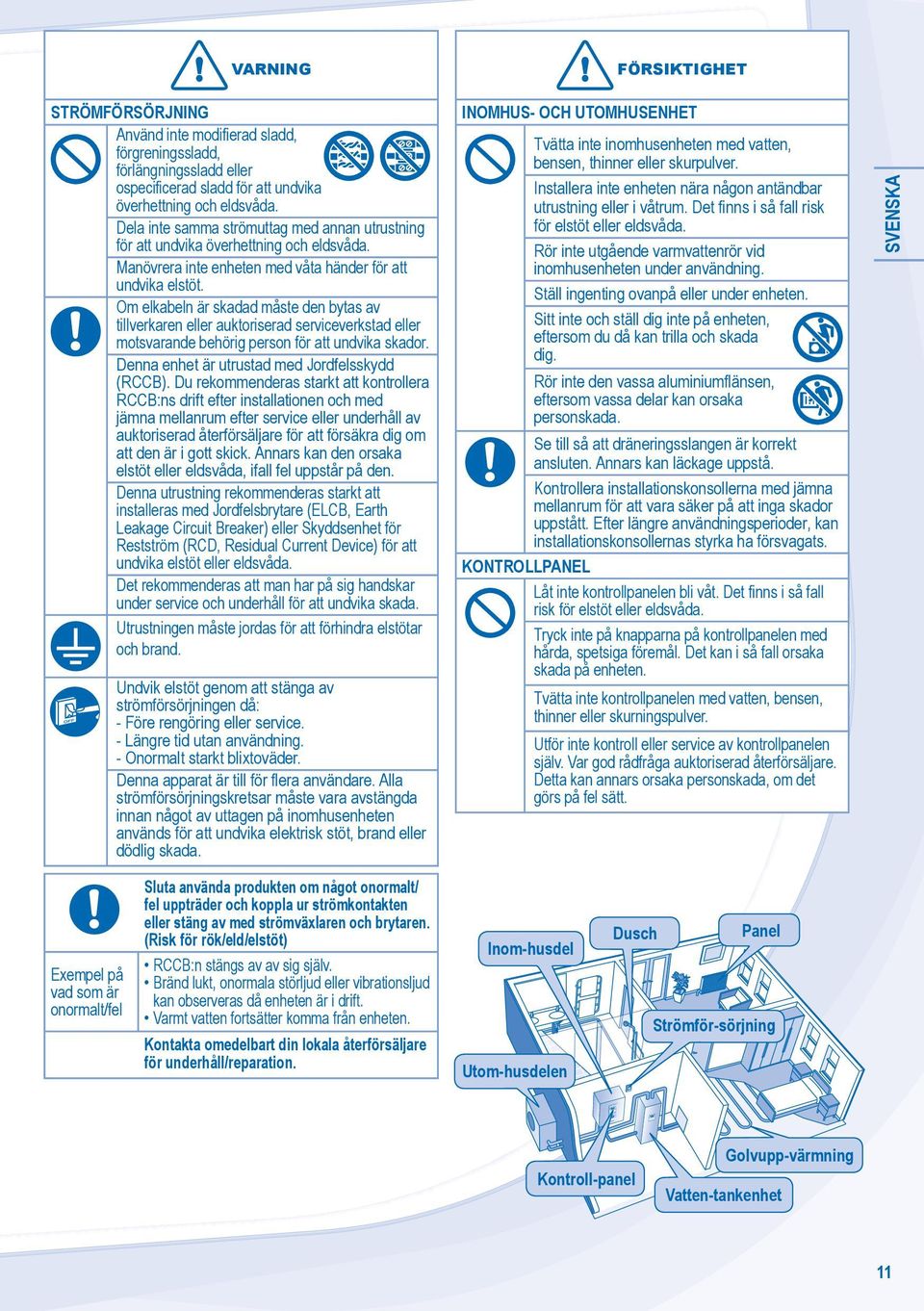

11 / / VARNING FÖRSIKTIGHET STRÖMFÖRSÖRJNING Använd inte modifierad sladd, förgreningssladd, förlängningssladd eller ospecificerad sladd för att undvika överhettning och eldsvåda. Dela inte samma strömuttag med annan utrustning för att undvika överhettning och eldsvåda. Manövrera inte enheten med våta händer för att undvika elstöt. Om elkabeln är skadad måste den bytas av tillverkaren eller auktoriserad serviceverkstad eller motsvarande behörig person för att undvika skador. Denna enhet är utrustad med Jordfelsskydd (RB). Du rekommenderas starkt att kontrollera RB:ns drift efter installationen och med jämna mellanrum efter service eller underhåll av auktoriserad återförsäljare för att försäkra dig om att den är i gott skick. Annars kan den orsaka elstöt eller eldsvåda, ifall fel uppstår på den. Denna utrustning rekommenderas starkt att installeras med Jordfelsbrytare (ELB, Earth Leakage ircuit Breaker) eller Skyddsenhet för Restström (RD, Residual urrent Device) för att undvika elstöt eller eldsvåda. Det rekommenderas att man har på sig handskar under service och underhåll för att undvika skada. Utrustningen måste jordas för att förhindra elstötar och brand. Undvik elstöt genom att stänga av strömförsörjningen då: - Före rengöring eller service. - Längre tid utan användning. - Onormalt starkt blixtoväder. Denna apparat är till för flera användare. Alla strömförsörjningskretsar måste vara avstängda innan något av uttagen på inomhusenheten används för att undvika elektrisk stöt, brand eller dödlig skada. INOMHUS- OH UTOMHUSENHET Tvätta inte inomhusenheten med vatten, bensen, thinner eller skurpulver. Installera inte enheten nära någon antändbar utrustning eller i våtrum. Det finns i så fall risk för elstöt eller eldsvåda. Rör inte utgående varmvattenrör vid inomhusenheten under användning. Ställ ingenting ovanpå eller under enheten. Sitt inte och ställ dig inte på enheten, eftersom du då kan trilla och skada dig. Rör inte den vassa aluminiumflänsen, eftersom vassa delar kan orsaka personskada. Se till så att dräneringsslangen är korrekt ansluten. Annars kan läckage uppstå. Kontrollera installationskonsollerna med jämna mellanrum för att vara säker på att inga skador uppstått. Efter längre användningsperioder, kan installationskonsollernas styrka ha försvagats. KTROLLPANEL Låt inte kontrollpanelen bli våt. Det finns i så fall risk för elstöt eller eldsvåda. Tryck inte på knapparna på kontrollpanelen med hårda, spetsiga föremål. Det kan i så fall orsaka skada på enheten. Tvätta inte kontrollpanelen med vatten, bensen, thinner eller skurningspulver. Utför inte kontroll eller service av kontrollpanelen själv. Var god rådfråga auktoriserad återförsäljare. Detta kan annars orsaka personskada, om det görs på fel sätt. SVENSKA Exempel på vad som är onormalt/fel Sluta använda produkten om något onormalt/ fel uppträder och koppla ur strömkontakten eller stäng av med strömväxlaren och brytaren. (Risk för rök/eld/elstöt) RB:n stängs av av sig själv. Bränd lukt, onormala störljud eller vibrationsljud kan observeras då enheten är i drift. Varmt vatten fortsätter komma från enheten. Kontakta omedelbart din lokala återförsäljare för underhåll/reparation. Inom-husdel Utom-husdelen Dusch Panel Strömför-sörjning Kontroll-panel Vatten-tankenhet Golvupp-värmning 11

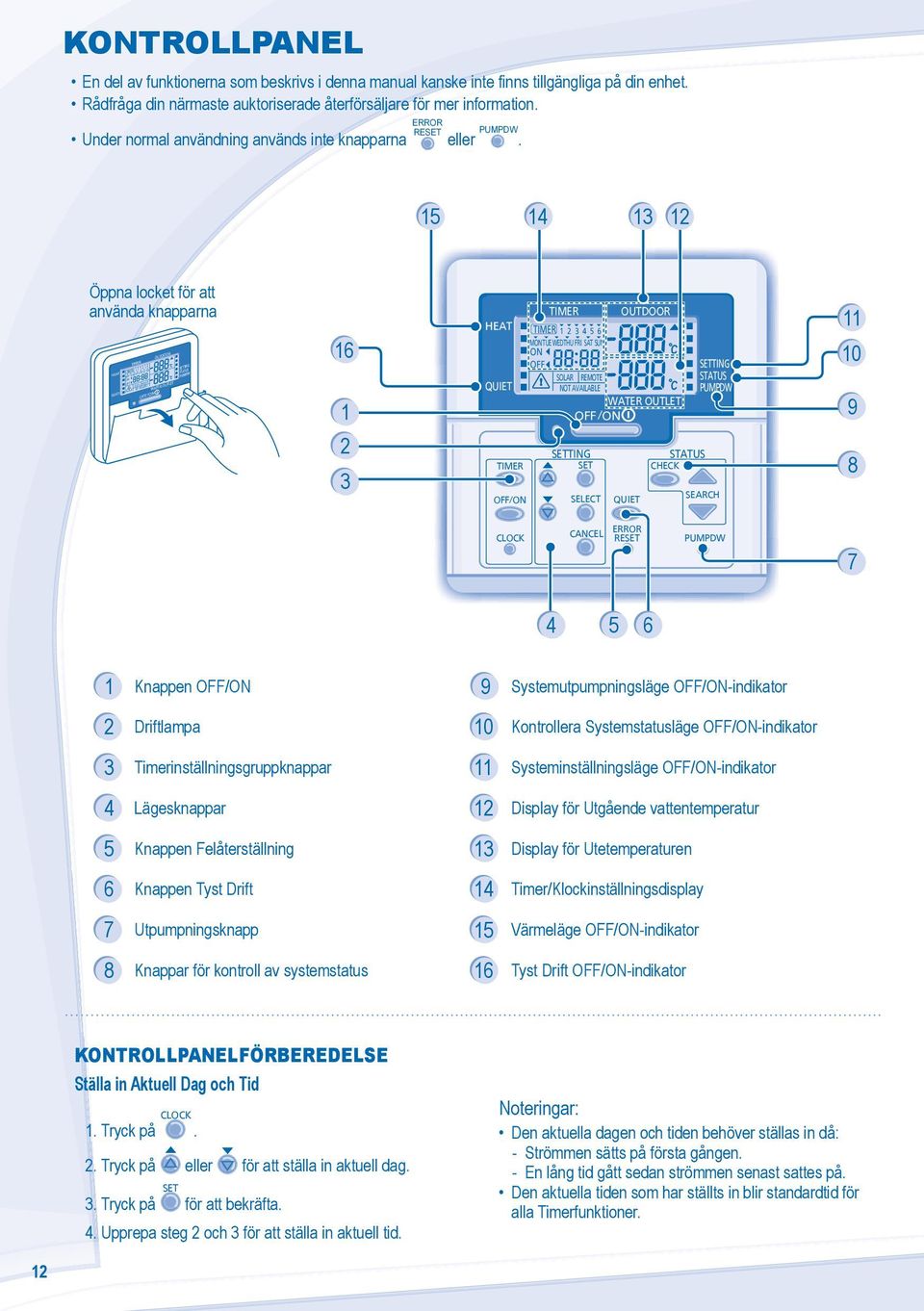

12 KTROLLPANEL En del av funktionerna som beskrivs i denna manual kanske inte finns tillgängliga på din enhet. Rådfråga din närmaste auktoriserade återförsäljare för mer information. ERROR RE Under normal användning används inte knapparna eller Öppna locket för att använda knapparna TANK OPERATI 1 OUTDOOR M TUE WEDTHU FRI SAT SUN SOLAR REMOTE NOT AVAILABLE / WATER OUTLET ATUAL BOOSTER TANK OPERATI / M TUE WEDTHU FRI SAT SUN OUTDOOR SOLAR REMOTE NOT AVAILABLE WATER OUTLET / SELET MODE HEK ATUAL BOOSTER SEARH LOK ANEL ERROR RE Knappen / 9 Systemutpumpningsläge /-indikator 2 Driftlampa 10 Kontrollera Systemstatusläge /-indikator 3 Timerinställningsgruppknappar 11 Systeminställningsläge /-indikator 4 Lägesknappar 12 Display för Utgående vattentemperatur 5 Knappen Felåterställning 13 Display för Utetemperaturen 6 Knappen Tyst Drift 14 Timer/Klockinställningsdisplay 7 Utpumpningsknapp 15 Värmeläge /-indikator 8 Knappar för kontroll av systemstatus 16 Tyst Drift /-indikator KTROLLPANELFÖRBEREDELSE Ställa in Aktuell Dag och Tid LOK 1. Tryck på. 2. Tryck på eller för att ställa in aktuell dag. 3. Tryck på för att bekräfta. 4. Upprepa steg 2 och 3 för att ställa in aktuell tid. Noteringar: Den aktuella dagen och tiden behöver ställas in då: - Strömmen sätts på första gången. - En lång tid gått sedan strömmen senast sattes på. Den aktuella tiden som har ställts in blir standardtid för alla Timerfunktioner. 12

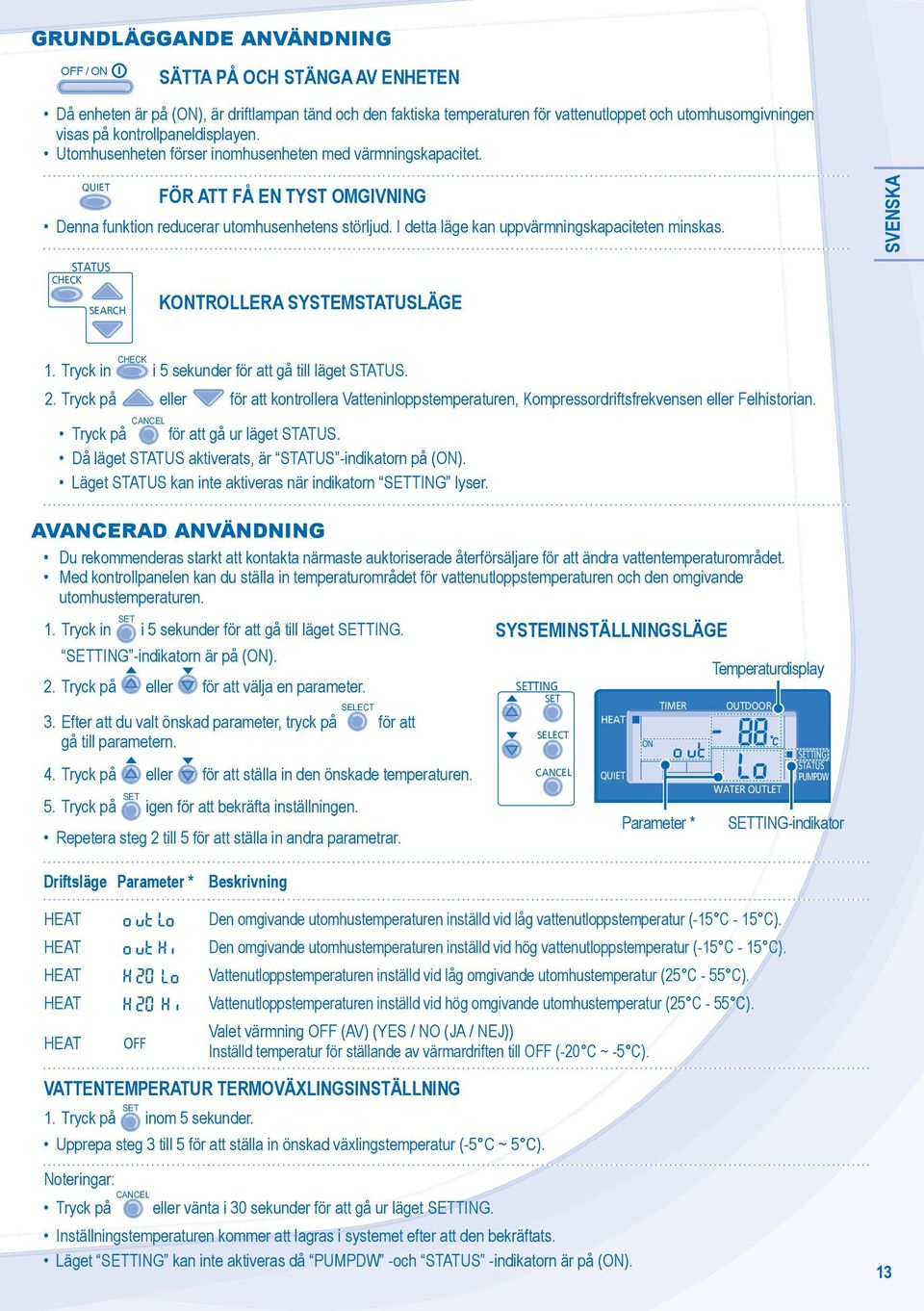

13 GRUNDLÄGGANDE ANVÄNDNING / SÄTTA PÅ OH STÄNGA AV ENHETEN Då enheten är på (), är driftlampan tänd och den faktiska temperaturen för vattenutloppet och utomhusomgivningen visas på kontrollpaneldisplayen. Utomhusenheten förser inomhusenheten med värmningskapacitet. FÖR ATT FÅ EN TYST OMGIVNING Denna funktion reducerar utomhusenhetens störljud. I detta läge kan uppvärmningskapaciteten minskas. SVENSKA HEK SEARH KTROLLERA SYSTEMLÄGE 1. Tryck in HEK i 5 sekunder för att gå till läget. 2. Tryck på eller för att kontrollera Vatteninloppstemperaturen, Kompressordriftsfrekvensen eller Felhistorian. Tryck på ANEL för att gå ur läget. Då läget aktiverats, är -indikatorn på (). Läget kan inte aktiveras när indikatorn lyser. AVANERAD ANVÄNDNING Du rekommenderas starkt att kontakta närmaste auktoriserade återförsäljare för att ändra vattentemperaturområdet. Med kontrollpanelen kan du ställa in temperaturområdet för vattenutloppstemperaturen och den omgivande utomhustemperaturen. 1. Tryck in i 5 sekunder för att gå till läget. SYSTEMINSTÄLLNINGSLÄGE -indikatorn är på (). Temperaturdisplay 2. Tryck på eller för att välja en parameter. 3. Efter att du valt önskad parameter, tryck på SELET för att gå till parametern. 4. Tryck på eller för att ställa in den önskade temperaturen. 5. Tryck på igen för att bekräfta inställningen. Repetera steg 2 till 5 för att ställa in andra parametrar. SELET ANEL OPERATI Parameter * OUTDOOR WATER OUTLET ATUAL BOOSTER -indikator Driftsläge Parameter * Beskrivning Den omgivande utomhustemperaturen inställd vid låg vattenutloppstemperatur ( ). Den omgivande utomhustemperaturen inställd vid hög vattenutloppstemperatur ( ). Vattenutloppstemperaturen inställd vid låg omgivande utomhustemperatur (25-55 ). Vattenutloppstemperaturen inställd vid hög omgivande utomhustemperatur (25-55 ). Valet värmning (AV) (YES / NO (JA / NEJ)) Inställd temperatur för ställande av värmardriften till (-20 ~ -5 ). VATTENTEMPERATUR TERMOVÄXLINGSINSTÄLLNING 1. Tryck på inom 5 sekunder. Upprepa steg 3 till 5 för att ställa in önskad växlingstemperatur (-5 ~ 5 ). Noteringar: Tryck på ANEL eller vänta i 30 sekunder för att gå ur läget. Inställningstemperaturen kommer att lagras i systemet efter att den bekräftats. Läget kan inte aktiveras då -och -indikatorn är på (). 13

14 VEKOVIS INSTÄLLNING Timerdisplay Tänds om Timerdrift väljs 6 olika program kan ställas in på en dag (1-6) Indikerar den valda dagen MTUEWEDTHU FRI SAT SUN Indikerar dag för nästa timer-drift Tid att välja (10 minuters-steg) Timer AV () Timer PÅ () För att automatiskt växla enheten till För att automatiskt växla enheten till Dag att välja / LOK SELET ANEL Funktion Steg Gå till timerläge Tryck på. Ställ in dag & tid 1. Tryck på eller för att välja din önskade dag. SELET 2. Tryck på för att bekräfta. SELET 3. 1 blinkar, tryck på för att ställa in program 1. / 4. Tryck på för att välja eller för timern. 5. Tryck på eller för att välja din önskade tid. 6. Tryck på för att bekräfta program 1. Den valda dagen markeras med. Efter 2 sekunder flyttar displayen till nästa program. 7. Upprepa steg 4 till 7 för att ställa in program 2 till 6. Under timerinställningen, om ingen knapp trycks ner inom 30 sekunder, eller om knappen trycks ner, bekräftas inställningen vid det ögonblicket och timerinställningen avslutas. Lägg till/ändra timer Inaktivera timer Aktivera timer Upprepa stegen ovan. Tryck på ANEL, och tryck sedan på. Tryck på, och tryck sedan på. Kontrollera timer 1. Tryck på. SELET 2. Tryck på eller tills din önskade dag visas, tryck på för att bekräfta ditt val. 3. Tryck på eller för att kontrollera de inställda programmen. Ta bort timer 1. Tryck på. 2. Tryck på eller tills din önskade dag visas. SELET 3. Tryck på för att gå till programinställning. 4. Tryck på eller tills ditt önskade program visas. ANEL 5. Tryck på för att ta bort programmet. 14 Noteringar: Du kan ställa in Timern för varje dag i veckan (Måndag till Söndag) med 6 program per dag. Då enheten sätts på av använder den sig av den tidigare inställda temperaturen för att kontrollera rumstemperaturen. Samma timerprogram kan inte ställas in samma dag. Du kan även välja samlade dagar med samma timerinställning. Gynnar energisparande genom att du kan ställa in upp till 6 program på en angiven dag.

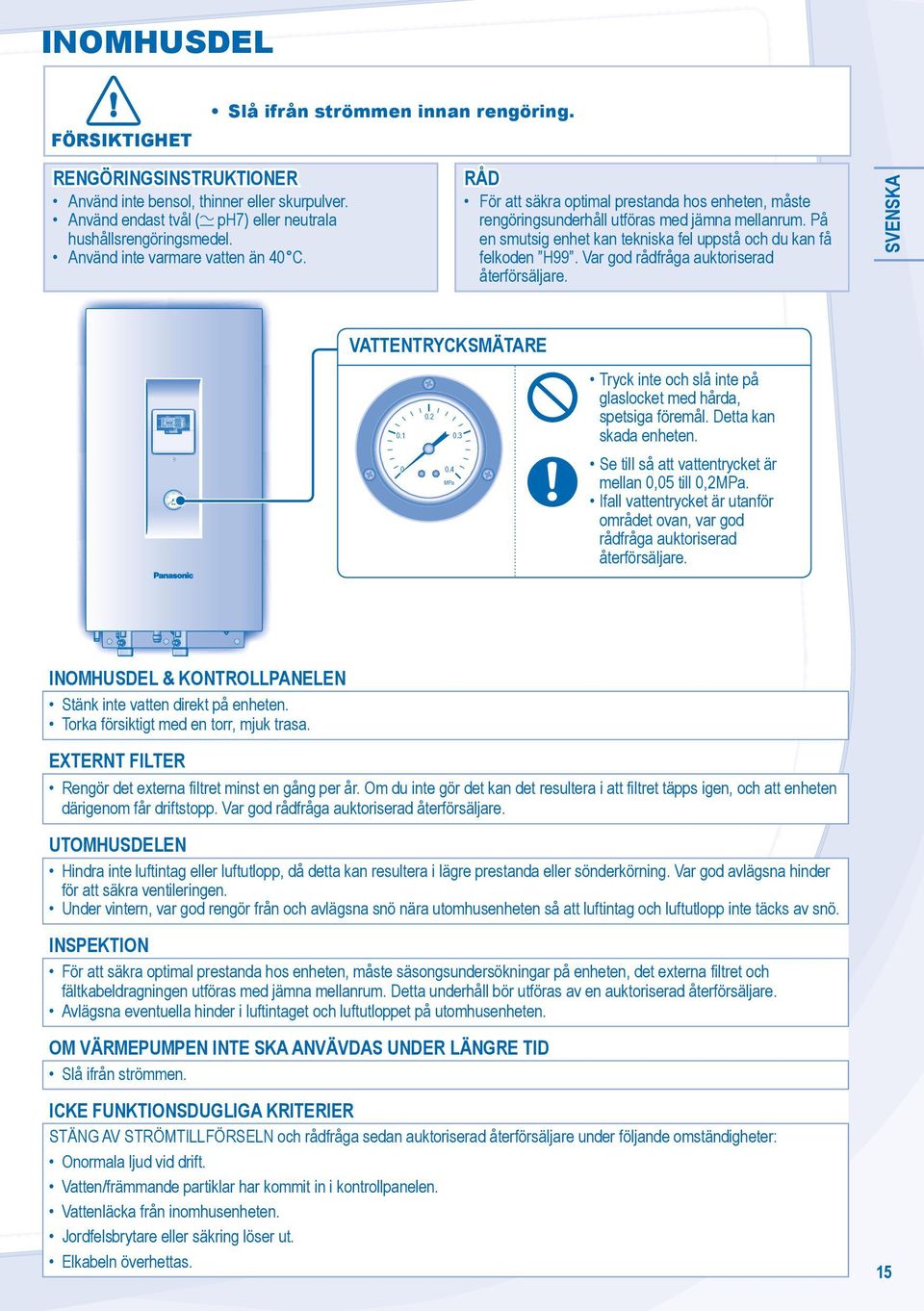

15 OUTDOOR M TUE WEDTHU FRI SAT SUN SOLAR REMOTE NOT AVAILABLE WATER OUTLET / MPa 0.3 INOMHUSDEL FÖRSIKTIGHET Slå ifrån strömmen innan rengöring. RENGÖRINGSINSTRUKTIER Använd inte bensol, thinner eller skurpulver. Använd endast tvål ( ph7) eller neutrala hushållsrengöringsmedel. Använd inte varmare vatten än 40. RÅD För att säkra optimal prestanda hos enheten, måste rengöringsunderhåll utföras med jämna mellanrum. På en smutsig enhet kan tekniska fel uppstå och du kan få felkoden H99. Var god rådfråga auktoriserad återförsäljare. SVENSKA VATTENTRYKSMÄTARE MPa 0.3 Tryck inte och slå inte på glaslocket med hårda, spetsiga föremål. Detta kan skada enheten. Se till så att vattentrycket är mellan 0,05 till 0,2MPa. Ifall vattentrycket är utanför området ovan, var god rådfråga auktoriserad återförsäljare. INOMHUSDEL & KTROLLPANELEN Stänk inte vatten direkt på enheten. Torka försiktigt med en torr, mjuk trasa. EXTERNT FILTER Rengör det externa filtret minst en gång per år. Om du inte gör det kan det resultera i att filtret täpps igen, och att enheten därigenom får driftstopp. Var god rådfråga auktoriserad återförsäljare. UTOMHUSDELEN Hindra inte luftintag eller luftutlopp, då detta kan resultera i lägre prestanda eller sönderkörning. Var god avlägsna hinder för att säkra ventileringen. Under vintern, var god rengör från och avlägsna snö nära utomhusenheten så att luftintag och luftutlopp inte täcks av snö. INSPEKTI För att säkra optimal prestanda hos enheten, måste säsongsundersökningar på enheten, det externa filtret och fältkabeldragningen utföras med jämna mellanrum. Detta underhåll bör utföras av en auktoriserad återförsäljare. Avlägsna eventuella hinder i luftintaget och luftutloppet på utomhusenheten. OM VÄRMEPUMPEN INTE SKA ANVÄVDAS UNDER LÄNGRE TID Slå ifrån strömmen. IKE FUNKTISDUGLIGA KRITERIER IKE FUNKTISDUGLIGA KRITERIER STÄNG AV STRÖMTILLFÖRSELN och rådfråga sedan auktoriserad återförsäljare under följande omständigheter: Onormala ljud vid drift. Vatten/främmande partiklar har kommit in i kontrollpanelen. Vattenläcka från inomhusenheten. Jordfelsbrytare eller säkring löser ut. Elkabeln överhettas. 15

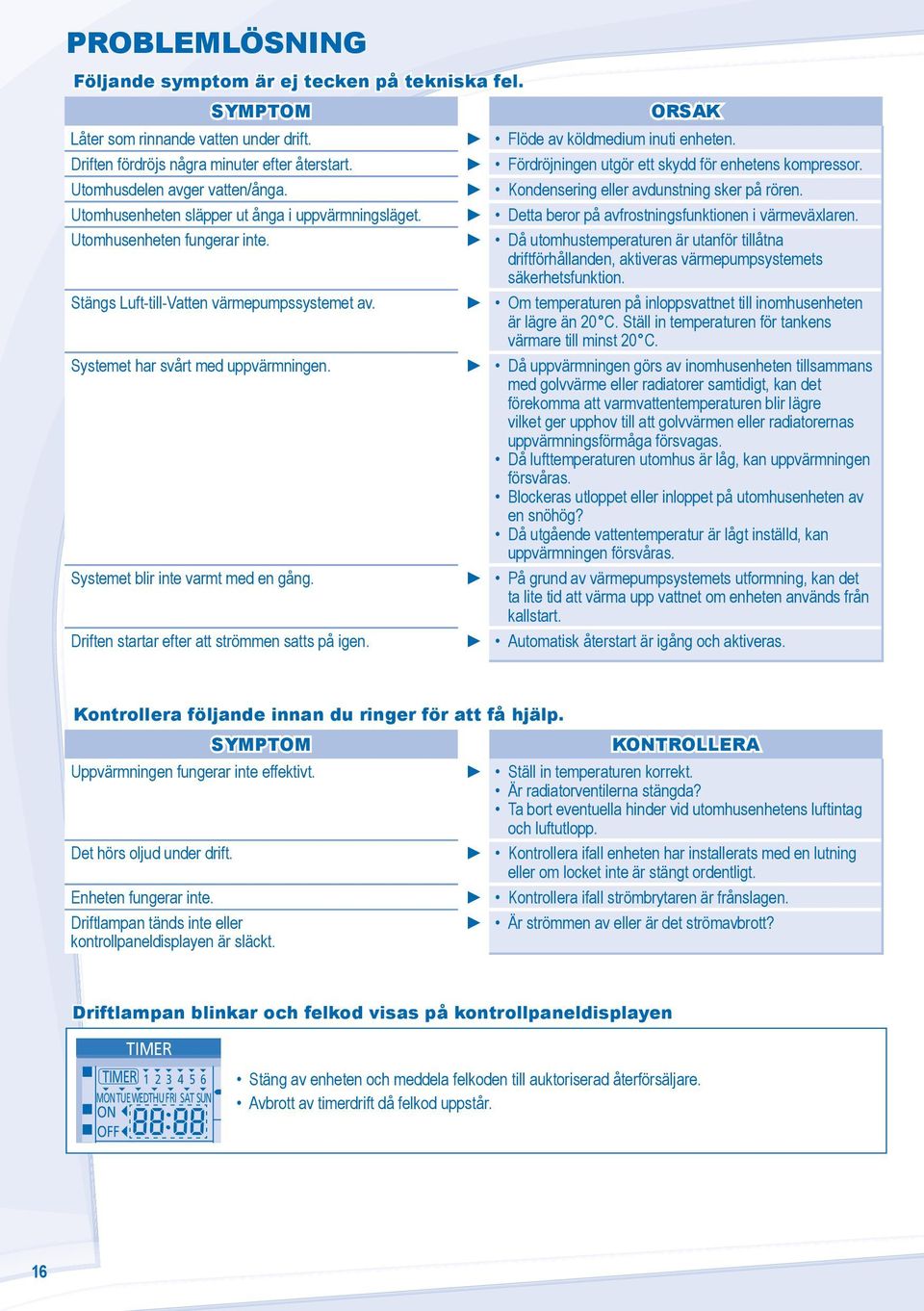

16 PROBLEMLÖSNING Följande symptom är ej tecken på tekniska fel. SYMPTOM Låter som rinnande vatten under drift. Driften fördröjs några minuter efter återstart. Utomhusdelen avger vatten/ånga. Utomhusenheten släpper ut ånga i uppvärmningsläget. Utomhusenheten fungerar inte. Stängs Luft-till-Vatten värmepumpssystemet av. Systemet har svårt med uppvärmningen. Systemet blir inte varmt med en gång. Driften startar efter att strömmen satts på igen. ORSAK Flöde av köldmedium inuti enheten. Fördröjningen utgör ett skydd för enhetens kompressor. Kondensering eller avdunstning sker på rören. Detta beror på avfrostningsfunktionen i värmeväxlaren. Då utomhustemperaturen är utanför tillåtna driftförhållanden, aktiveras värmepumpsystemets säkerhetsfunktion. Om temperaturen på inloppsvattnet till inomhusenheten är lägre än 20. Ställ in temperaturen för tankens värmare till minst 20. Då uppvärmningen görs av inomhusenheten tillsammans med golvvärme eller radiatorer samtidigt, kan det förekomma att varmvattentemperaturen blir lägre vilket ger upphov till att golvvärmen eller radiatorernas uppvärmningsförmåga försvagas. Då lufttemperaturen utomhus är låg, kan uppvärmningen försvåras. Blockeras utloppet eller inloppet på utomhusenheten av en snöhög? Då utgående vattentemperatur är lågt inställd, kan uppvärmningen försvåras. På grund av värmepumpsystemets utformning, kan det ta lite tid att värma upp vattnet om enheten används från kallstart. Automatisk återstart är igång och aktiveras. Kontrollera följande innan du ringer för att få hjälp. SYMPTOM Uppvärmningen fungerar inte effektivt. Det hörs oljud under drift. Enheten fungerar inte. Driftlampan tänds inte eller kontrollpaneldisplayen är släckt. KTROLLERA Ställ in temperaturen korrekt. Är radiatorventilerna stängda? Ta bort eventuella hinder vid utomhusenhetens luftintag och luftutlopp. Kontrollera ifall enheten har installerats med en lutning eller om locket inte är stängt ordentligt. Kontrollera ifall strömbrytaren är frånslagen. Är strömmen av eller är det strömavbrott? Driftlampan blinkar och felkod visas på kontrollpaneldisplayen MTUEWEDTHU FRI SAT SUN Stäng av enheten och meddela felkoden till auktoriserad återförsäljare. Avbrott av timerdrift då felkod uppstår. 16

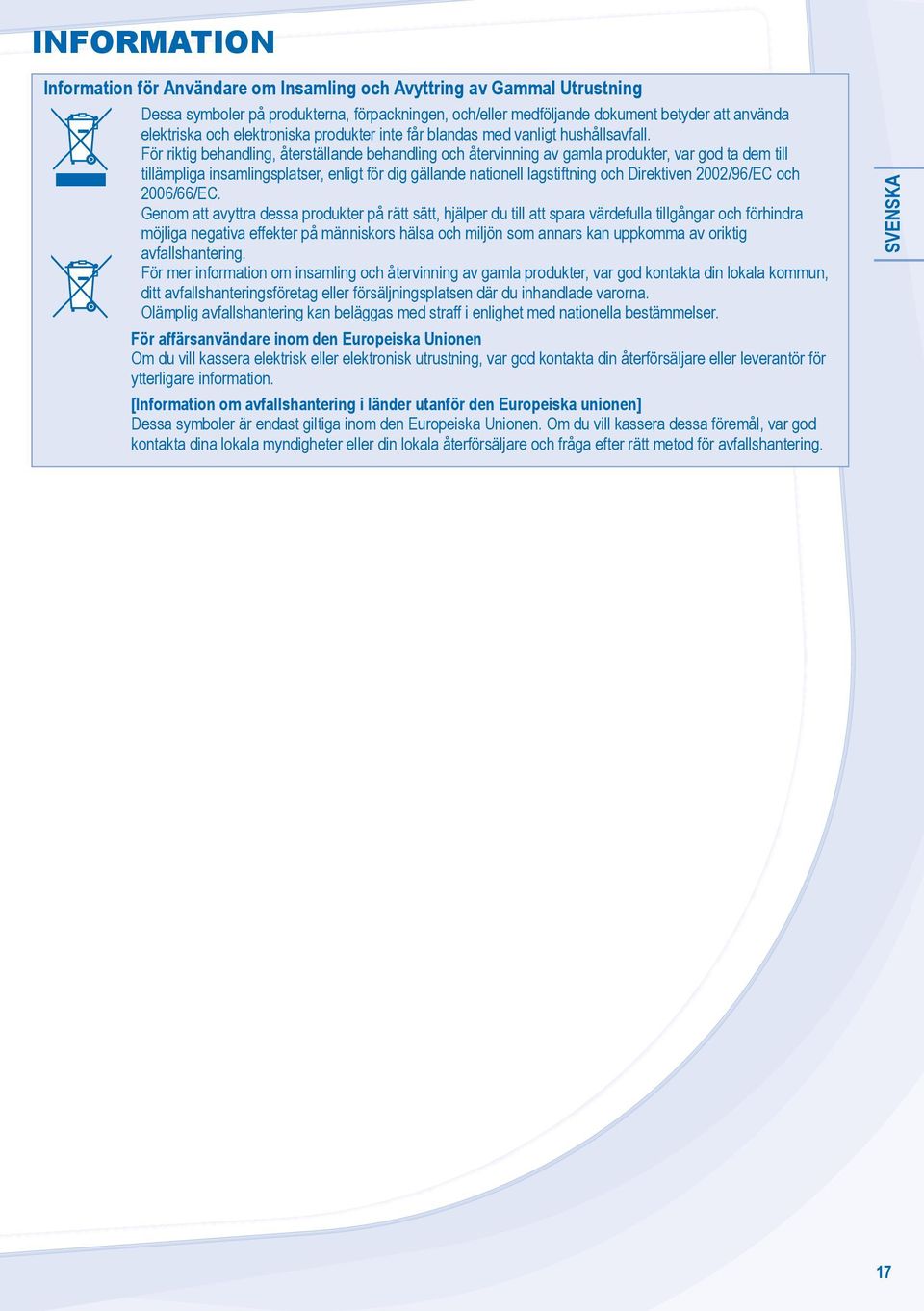

17 INFORMATI Information för Användare om Insamling och Avyttring av Gammal Utrustning Dessa symboler på produkterna, förpackningen, och/eller medföljande dokument betyder att använda elektriska och elektroniska produkter inte får blandas med vanligt hushållsavfall. För riktig behandling, återställande behandling och återvinning av gamla produkter, var god ta dem till tillämpliga insamlingsplatser, enligt för dig gällande nationell lagstiftning och Direktiven 2002/96/E och 2006/66/E. Genom att avyttra dessa produkter på rätt sätt, hjälper du till att spara värdefulla tillgångar och förhindra möjliga negativa effekter på människors hälsa och miljön som annars kan uppkomma av oriktig avfallshantering. För mer information om insamling och återvinning av gamla produkter, var god kontakta din lokala kommun, ditt avfallshanteringsföretag eller försäljningsplatsen där du inhandlade varorna. Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser. För affärsanvändare inom den Europeiska Unionen Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information. [Information om avfallshantering i länder utanför den Europeiska unionen] Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering. SVENSKA 17

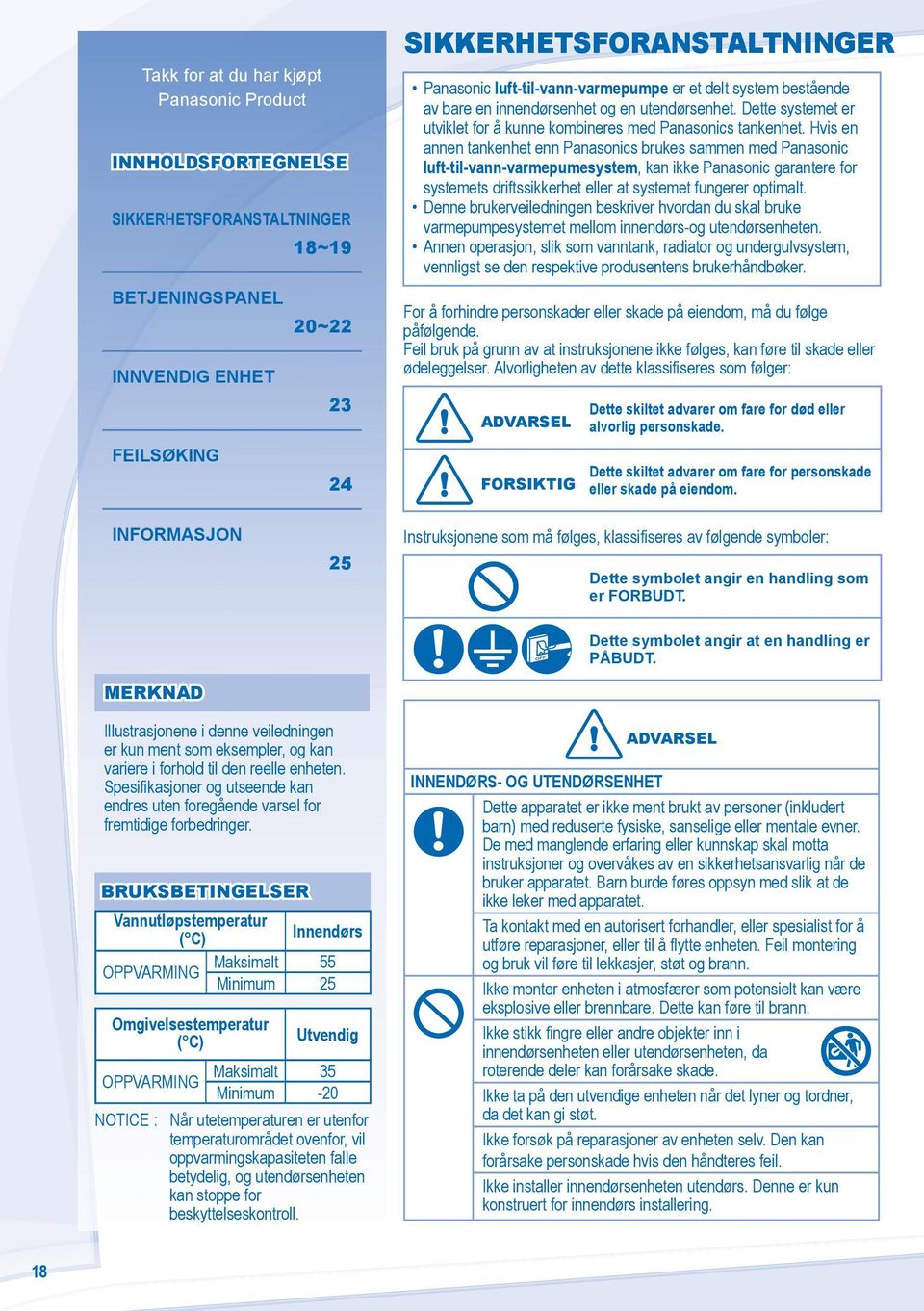

18 Takk for at du har kjøpt Panasonic Product INNHOLDSFORTEGNELSE SIKKERHETSFORANSTALTNINGER 18~19 BETJENINGSPANEL INNVENDIG ENHET FEILSØKING 20~ SIKKERHETSFORANSTALTNINGER Panasonic luft-til-vann-varmepumpe er et delt system bestående av bare en innendørsenhet og en utendørsenhet. Dette systemet er utviklet for å kunne kombineres med Panasonics tankenhet. Hvis en annen tankenhet enn Panasonics brukes sammen med Panasonic luft-til-vann-varmepumesystem, kan ikke Panasonic garantere for systemets driftssikkerhet eller at systemet fungerer optimalt. Denne brukerveiledningen beskriver hvordan du skal bruke varmepumpesystemet mellom innendørs-og utendørsenheten. Annen operasjon, slik som vanntank, radiator og undergulvsystem, vennligst se den respektive produsentens brukerhåndbøker. For å forhindre personskader eller skade på eiendom, må du følge påfølgende. Feil bruk på grunn av at instruksjonene ikke følges, kan føre til skade eller ødeleggelser. Alvorligheten av dette klassifiseres som følger: ADVARSEL FORSIKTIG Dette skiltet advarer om fare for død eller alvorlig personskade. Dette skiltet advarer om fare for personskade eller skade på eiendom. INFORMASJ 25 Instruksjonene som må følges, klassifiseres av følgende symboler: Dette symbolet angir en handling som er FORBUDT. MERKNAD Dette symbolet angir at en handling er PÅBUDT. Illustrasjonene i denne veiledningen er kun ment som eksempler, og kan variere i forhold til den reelle enheten. Spesifikasjoner og utseende kan endres uten foregående varsel for fremtidige forbedringer. BRUKSBETINGELSER Vannutløpstemperatur ( ) Innendørs Maksimalt 55 OPPVARMING Minimum 25 Omgivelsestemperatur ( ) Utvendig Maksimalt 35 OPPVARMING Minimum -20 NOTIE : Når utetemperaturen er utenfor temperaturområdet ovenfor, vil oppvarmingskapasiteten falle betydelig, og utendørsenheten kan stoppe for beskyttelseskontroll. ADVARSEL INNENDØRS- OG UTENDØRSENHET INNENDØRS- OG UTENDØRSENHET Dette apparatet er ikke ment brukt av personer (inkludert barn) med reduserte fysiske, sanselige eller mentale evner. De med manglende erfaring eller kunnskap skal motta instruksjoner og overvåkes av en sikkerhetsansvarlig når de bruker apparatet. Barn burde føres oppsyn med slik at de ikke leker med apparatet. Ta kontakt med en autorisert forhandler, eller spesialist for å utføre reparasjoner, eller til å flytte enheten. Feil montering og bruk vil føre til lekkasjer, støt og brann. Ikke monter enheten i atmosfærer som potensielt kan være eksplosive eller brennbare. Dette kan føre til brann. Ikke stikk fingre eller andre objekter inn i innendørsenheten eller utendørsenheten, da roterende deler kan forårsake skade. Ikke ta på den utvendige enheten når det lyner og tordner, da det kan gi støt. Ikke forsøk på reparasjoner av enheten selv. Den kan forårsake personskade hvis den håndteres feil. Ikke installer innendørsenheten utendørs. Denne er kun konstruert for innendørs installering. 18

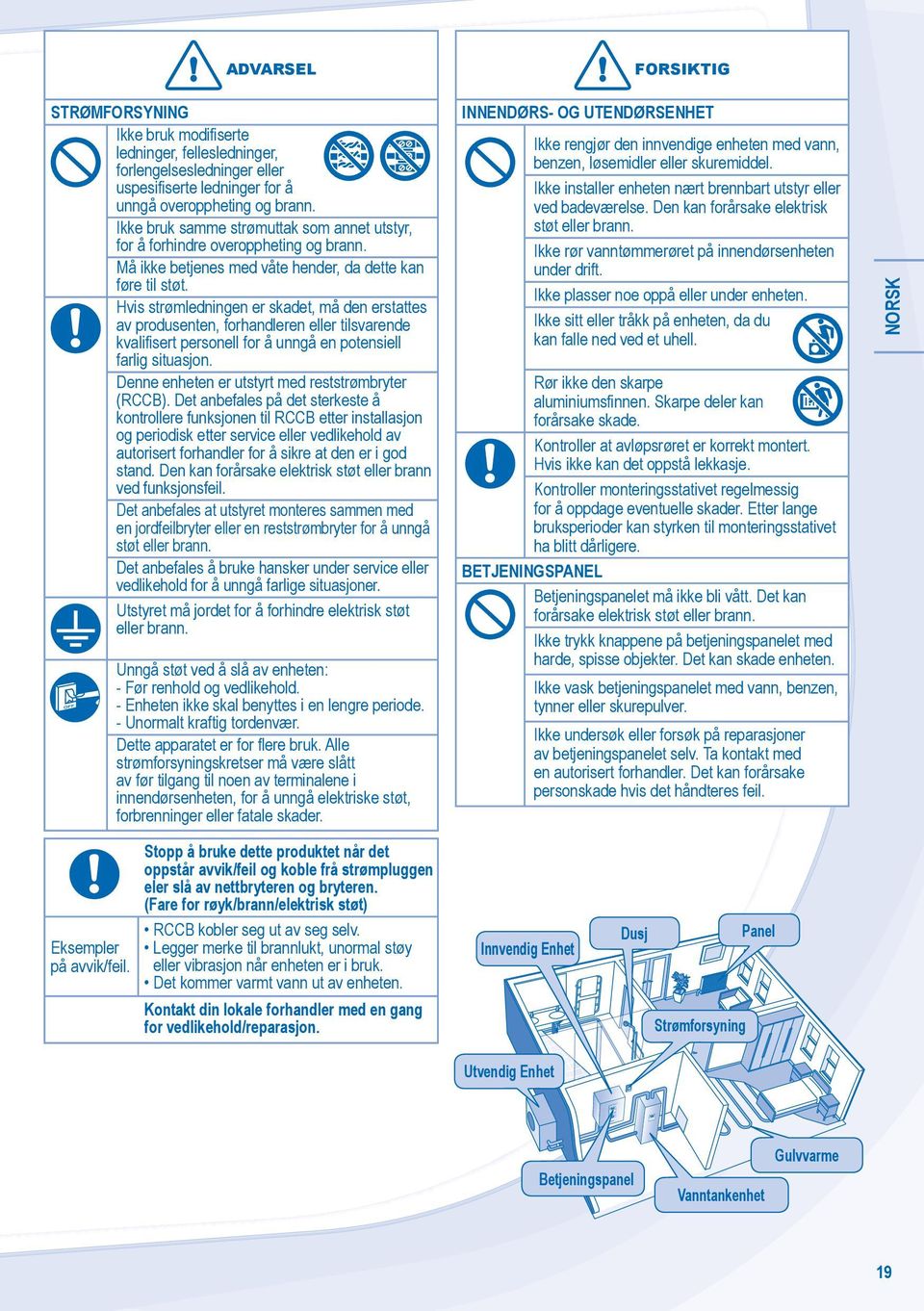

19 / / ADVARSEL FORSIKTIG STRØMFORSYNING Ikke bruk modifiserte ledninger, fellesledninger, forlengelsesledninger eller uspesifiserte ledninger for å unngå overoppheting og brann. Ikke bruk samme strømuttak som annet utstyr, for å forhindre overoppheting og brann. Må ikke betjenes med våte hender, da dette kan føre til støt. Hvis strømledningen er skadet, må den erstattes av produsenten, forhandleren eller tilsvarende kvalifisert personell for å unngå en potensiell farlig situasjon. Denne enheten er utstyrt med reststrømbryter (RB). Det anbefales på det sterkeste å kontrollere funksjonen til RB etter installasjon og periodisk etter service eller vedlikehold av autorisert forhandler for å sikre at den er i god stand. Den kan forårsake elektrisk støt eller brann ved funksjonsfeil. Det anbefales at utstyret monteres sammen med en jordfeilbryter eller en reststrømbryter for å unngå støt eller brann. Det anbefales å bruke hansker under service eller vedlikehold for å unngå farlige situasjoner. Utstyret må jordet for å forhindre elektrisk støt eller brann. Unngå støt ved å slå av enheten: - Før renhold og vedlikehold. - Enheten ikke skal benyttes i en lengre periode. - Unormalt kraftig tordenvær. Dette apparatet er for flere bruk. Alle strømforsyningskretser må være slått av før tilgang til noen av terminalene i innendørsenheten, for å unngå elektriske støt, forbrenninger eller fatale skader. INNENDØRS- OG UTENDØRSENHET Ikke rengjør den innvendige enheten med vann, benzen, løsemidler eller skuremiddel. Ikke installer enheten nært brennbart utstyr eller ved badeværelse. Den kan forårsake elektrisk støt eller brann. Ikke rør vanntømmerøret på innendørsenheten under drift. Ikke plasser noe oppå eller under enheten. Ikke sitt eller tråkk på enheten, da du kan falle ned ved et uhell. Rør ikke den skarpe aluminiumsfinnen. Skarpe deler kan forårsake skade. Kontroller at avløpsrøret er korrekt montert. Hvis ikke kan det oppstå lekkasje. Kontroller monteringsstativet regelmessig for å oppdage eventuelle skader. Etter lange bruksperioder kan styrken til monteringsstativet ha blitt dårligere. BETJENINGSPANEL Betjeningspanelet må ikke bli vått. Det kan forårsake elektrisk støt eller brann. Ikke trykk knappene på betjeningspanelet med harde, spisse objekter. Det kan skade enheten. Ikke vask betjeningspanelet med vann, benzen, tynner eller skurepulver. Ikke undersøk eller forsøk på reparasjoner av betjeningspanelet selv. Ta kontakt med en autorisert forhandler. Det kan forårsake personskade hvis det håndteres feil. NORSK Eksempler på avvik/feil. Stopp å bruke dette produktet når det oppstår avvik/feil og koble frå strømpluggen eler slå av nettbryteren og bryteren. (Fare for røyk/brann/elektrisk støt) RB kobler seg ut av seg selv. Legger merke til brannlukt, unormal støy eller vibrasjon når enheten er i bruk. Det kommer varmt vann ut av enheten. Kontakt din lokale forhandler med en gang for vedlikehold/reparasjon. Innvendig Enhet Dusj Strømforsyning Panel Utvendig Enhet Betjeningspanel Vanntankenhet Gulvvarme 19

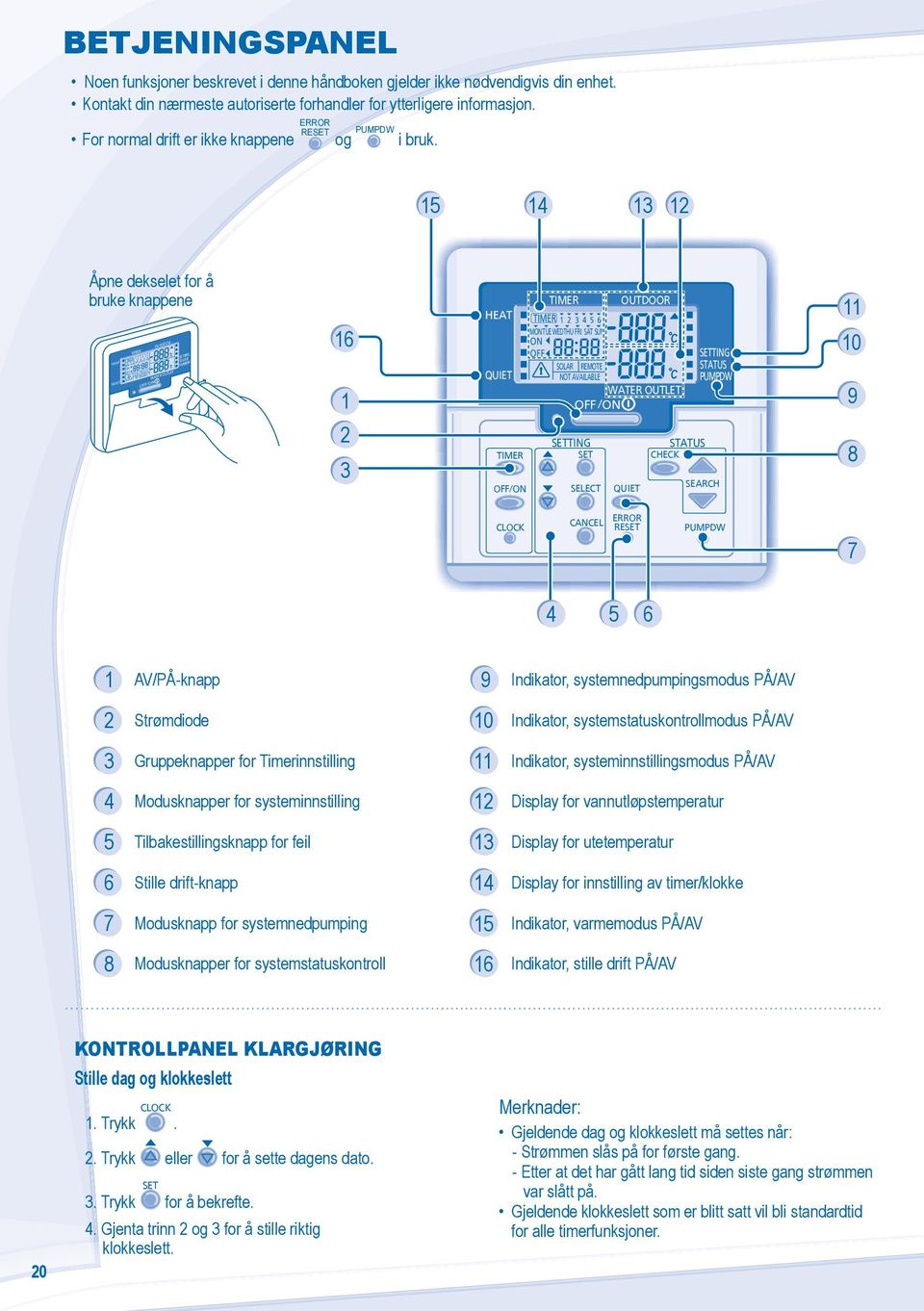

20 BETJENINGSPANEL Noen funksjoner beskrevet i denne håndboken gjelder ikke nødvendigvis din enhet. Kontakt din nærmeste autoriserte forhandler for ytterligere informasjon. ERROR RE For normal drift er ikke knappene og i bruk Åpne dekselet for å bruke knappene TANK OPERATI 1 OUTDOOR M TUE WEDTHU FRI SAT SUN SOLAR REMOTE NOT AVAILABLE / WATER OUTLET ATUAL BOOSTER TANK OPERATI / M TUE WEDTHU FRI SAT SUN OUTDOOR SOLAR REMOTE NOT AVAILABLE WATER OUTLET / SELET MODE HEK ATUAL BOOSTER SEARH LOK ANEL ERROR RE AV/PÅ-knapp 9 Indikator, systemnedpumpingsmodus PÅ/AV 2 Strømdiode 10 Indikator, systemstatuskontrollmodus PÅ/AV 3 Gruppeknapper for Timerinnstilling 11 Indikator, systeminnstillingsmodus PÅ/AV 4 Modusknapper for systeminnstilling 12 Display for vannutløpstemperatur 5 Tilbakestillingsknapp for feil 13 Display for utetemperatur 6 Stille drift-knapp 14 Display for innstilling av timer/klokke 7 Modusknapp for systemnedpumping 15 Indikator, varmemodus PÅ/AV 8 Modusknapper for systemstatuskontroll 16 Indikator, stille drift PÅ/AV 20 KTROLLPANEL KLARGJØRING Stille dag og klokkeslett LOK 1. Trykk. 2. Trykk eller for å sette dagens dato. 3. Trykk for å bekrefte. 4. Gjenta trinn 2 og 3 for å stille riktig klokkeslett. Merknader: Gjeldende dag og klokkeslett må settes når: - Strømmen slås på for første gang. - Etter at det har gått lang tid siden siste gang strømmen var slått på. Gjeldende klokkeslett som er blitt satt vil bli standardtid for alle timerfunksjoner.

21 Grunnleggende Drift / Å SLÅ ENHETEN PÅ ELLER AV Når enheten er På, lyser driftsindikatoren, og den reelle temperaturen for vannutløp, utvendig omgivelse vises i displayet til kontrollpanelet. Utendørsenheten vil gi oppvarmingskapasitet til innendørsenheten. AKTIVERE ROLIG DRIFT Denne funksjonen reduserer støyen til utendørsenheten. I denne tilstanden, kan det føre til reduksjon i oppvarmingskapasiteten. HEK SEARH SYSTEMKTROLLMODUS NORSK 1. Trykk HEK i 5 sekunder for å åpne -modus. 2. Trykk eller for å kontrollere inntakstemperaturen på vannet, kompressorfrekvensen eller feilhistorikken. Trykk ANEL for å gå ut av -modus. Når -modus er åpnet, er -indikatorlyset på. -modus kan ikke aktiveres når INNSTILLING -indikatoren er PÅ. Avansert Bruk Det anbefales på det sterkeste at du får nærmeste autorisert forhandler til å endre vanntemperaturområde. Ved hjelp av kontrollpanelet kan man sette temperaturområdet for vannutløpstemperaturen og utendørstemperaturen. 1. Trykk i 5 sekunder for å åpne (Innstillings) -modus. (Innstillings) -indikator er (På). 2. Trykk eller for å velge en parameter. 3. Etter at du har valgt ønsket, må du trykke SELET for å åpne parameteren. 4. Trykk eller for å angi ønsket temperatur. 5. Trykk på nytt for å bekrefte innstillingen. Gjenta trinnene 2 til 5 for å angi andre parametre. Driftsmodus Parameter * Beskrivelse SYSTEMINNSTILLINGSMODUS SELET ANEL OPERATI Parameter * Temperaturdisplay OUTDOOR WATER OUTLET ATUAL BOOSTER INNSTILLING, indikator VARME VARME VARME VARME VARME Utendørs innstillingstemperatur ved lav vannutløpstemperatur (-15 ~ 15 ). Utendørs innstillingstemperatur ved høy vannutløpstemperatur (-15 ~ 15 ). Vannutløpstemperatur ved lav utendørstemperatur (25 ~ 55 ). Vannutløpstemperatur ved høy utendørstemperatur (25 ~ 55 ). Oppvarmingsprioritet AV (JA/NEI) Sett temperaturen for å slå AV varmedrift (-20 ~ -5 ). VANNTEMPERATUR TERMOSKIFT INNSTILLING 1. Trykk i 5 sekunder. Gjenta trinn FRA 3 til 5 for å stille inn ønsket temperatur (-5 ~ 5 ). Merknader: Trykk ANEL eller vent i 30 sekunder for å avslutte (Innstillings) -modus. Innstillingstemperaturen lagres i systemet når den blir bekreftet. (Innstillings) -modus kan ikke aktiveres når indikatorlysene for og er på. 21

22 UKENTLIG INNSTILLING Timer-display Lyser hvis timerdrift er valgt 6 ulike programmer kan stilles på en dag (1 ~ 6) MTUEWEDTHU FRI SAT SUN Timer PÅ For å slå PÅ enheten automatisk Dag som skal velges Indikerer valgte dag Indikerer neste dag for timer Tid for å bli valgt (10 minutters trinn) Timer AV For å slå AV enheten automatisk / LOK SELET ANEL Funksjon Trinn Slå på timer-modus Trykk. Sett dag og klokkeslett 1. Trykk eller for å velge ønsket dag. SELET 2. Trykk for å bekrefte. SELET 3. 1 blinker. Trykk for å stille program 1. / 4. Trykk for å velge timer PÅ eller AV. 5. Trykk eller for å velge ønsket klokkeslett. Legg til/endre timer Deaktivere timer Aktivere timer Kontroller timer 6. Trykk for å bekrefte program 1. Den valgte dagen vil være merket med. Etter 2 sekunder går displayet til neste program. 7. Gjenta trinn 4 til 7 for å stille programmene 2 til 6. Hvis du ikke trykker på noen knapp innen 30 sekunder under oppsett av tidsinnstillingen, eller hvis du trykker, blir den gjeldende innstillingen bekreftet og oppsettet av tidsinnstillingen avsluttes. Gjenta trinnene over. Trykk ANEL, trykk deretter. Trykk, trykk deretter. 1. Trykk. SELET 2. Trykk eller til ønsket dag vises, trykk for å bekrefte valget ditt. 3. Trykk eller for å kontrollere de innstilte programmene. Avbryte timer 1. Trykk Trykk eller til ønsket dag vises. SELET 3. Trykk for å velge programinnstilling. 4. Trykk eller til ønsket program vises. ANEL 5. Trykk for å avbryte programmet. Merknader: Du kan stille timeren for hver dag i uken (mandag til søndag) med 6 programmer per dag. Når enheten blir slått på av På tidsinnstillingen, vil den bruke tidligere innstilt temperatur for å kontrollere romtemperaturen. Du kan ikke stille samme tidsinnstillingsprogram for samme dag. Du kan også velge flere dager med samme tidsinnstilling. Strømsparende. Lar deg stille inn inntil 6 programmer for alle dager.

23 OUTDOOR M TUE WEDTHU FRI SAT SUN SOLAR REMOTE NOT AVAILABLE WATER OUTLET / MPa 0.3 INNVENDIG ENHET FORSIKTIG Slå av strømforsyningen før renhold. RENGJØRINGSINSTRUKSJER Ikke bruk benzen, løsemidler eller skuremidler. Kun bruk såpe ( ph7) eller nøytrale rengjøringsmidler. Ikke bruk vann som er varmere enn 40. VANNTRYKKSMÅLER MPa 0.3 TIPS For å sikre optimal ytelse til enheten, må rengjøringsvedlikehold utføres med jevne mellomrom. En skitten enhet kan medføre funksjonsfeil, og du kan få feilkode H99. Vennligst kontakt autorisert forhandler. Ikke trykk knappene eller slå på glassdekselet med harde, spisse objekter. Det kan skade enheten. Forsikre deg om at vanntrykket er mellom 0,05 til 0,2 MPa. Hvis vanntrykket er utenfor området nevnt ovenfor, må du ta kontakt med en autorisert forhandler. NORSK INNVENDIG ENHET OG BETJENINGSPANEL Ikke sprut vann direkte. Tørk forsiktig av enheten med en myk, tørr klut. EKSTERNT FILTER Vennligst rens det eksterne filteret minst en gang i året. Hvis ikke dette gjøres kan filteret bli tilstoppet og føre til at systemet bryter sammen. Vennlist bruk en autorisert forhandler. UTVENDIG ENHET Luftinntaks- og luftutløpsventilene må ikke blokkeres. Det kan forårsake lav ytelse eller maskinskade. Fjern hindringer for å sikre luftingen. Om vinteren må du rengjøre og fjerne snø ved den utvendige enheten, slik at snøen ikke dekker luftinntaks- og luftutløpsventilene. INSPEKSJ For å sikre at enheten har optimal ytelse, må enheten, eksternt filter og kabling undersøkes med regelmessige intervaller. Denne vedlikeholdningen må utføres av en autorisert forhandler. Fjern enhver forhindring ved luftinntaket og luftutslippsåpningene på utendørsenheten. FOR LENGRE TIDS INAKTIVITET Slå av strømforsyningen. KRITERIER HVOR SERVIE IKKE GIS KRITERIER HVOR SERVIE IKKE GIS SLÅ AV STRØMFORSYNINGEN. Kontakt autorisert forhandler ved følgende omstendigheter: Unaturlige lyder under bruk. Vann/fremmedpartikler har kommet inn i betjeningspanelet. Vannlekkaasje i innendørsenheten. Sikringene slår seg av flere ganger. Nettkabelen blir veldig varm. 23
