Johdanto, suprajohtavat materiaalit. DEE Suprajohtavuus
|
|
- Ari Siitonen
- 6 vuotta sitten
- Katselukertoja:
Transkriptio
1 DEE Suprajohtavuus Johdanto, suprajohtavat materiaalit 1 DEE Suprajohtavuus Risto Mikkonen
2 The Role of Superconductivity for Power Sector 2 DEE Suprajohtavuus Risto Mikkonen
3 Motivation Superconductivity Highest current densities and zero DC resistance at high magnetic fields Impact on Power Applications Improved energy efficiency Application examples Loss reduction Generators % Transformers % Magnetic Heating ~ 50 % Magnetic Separation > 80 % HTS Current Leads % HTS magnets > 90 % 3 DEE Suprajohtavuus Risto Mikkonen
4 Motivation Superconductivity Highest current densities and zero DC resistance at high magnetic fields Impact on Power Applications Improved energy efficiency Higher Power density Volume and weight Reduction Generators % Transformers % Cables > 50 % 4 DEE Suprajohtavuus Risto Mikkonen
5 Case: HTS tape vs Copper 5 DEE Suprajohtavuus Risto Mikkonen
6 High Power Density ; HTS-tape vs Cu J tape op Lähtökohta: I tape = I Cu A tape J Cu op A Cu A A tape Cu 2 J J Cu op tape op Tyypillisesti 400 A/ cm (@ 300 K) Jop Cu Nyt J tape op A A HTS HTS A Ag J J HTS op HTS c J HTS c Tyypillisesti A A tape Cu J Cu op HTS c J A HTS A HTS A Ag J J HTS c HTS op A HTS A HTS A Ag 4 6 DEE Suprajohtavuus Risto Mikkonen
7 High Power Densitys ; HTS tape vs Cu 4 Jos 310 A/ cm (@ 77 K) Jc HTS 2 A tape A cu J J HTS c HTS op HTS Jc HTS Jop 12 Siis A A tape Cu 5 10 % 7 DEE Suprajohtavuus Risto Mikkonen
8 High Power Densitys ; HTS tape vs Cu DEE Suprajohtavuus Risto Mikkonen 8 Cu Cu tape tape Cu cu tape tape Cu Cu tape tape Cu tape A A L A L A V V m m Ag Ag HTS Ag HTS Ag HTS HTS tape A A A A A A Cu Ag Cu HTS HTS op HTS c Cu Ag Ag HTS Ag Cu HTS Ag HTS HTS Cu tape Cu tape J J A A A A A A A A m m
9 High Power Density ; HTS tape vs Cu Nyt Cu ~ 8.93 g/cm 3, Ag ~ 10.5 g/cm 3, HTS ~ 6.4 g/cm 3 m m tape Cu HTS c HTS op 1.06 m Siis tape 5 10 % m J J Cu J HTS c HTS Jop 12 9 DEE Suprajohtavuus Risto Mikkonen
10 Motivation Superconductivity Highest current densities and zero DC resistance at high magnetic fields Impact on Power Applications Improved energy efficiency Higher Power density New Technology Superconductivity facilities Superconducting fault current limiter Superconducting magnetic energy storage 10 DEE Suprajohtavuus Risto Mikkonen
11 Motivation Superconductivity Highest current densities and zero DC resistance at high magnetic fields Impact on Power Applications Improved energy efficiency Higher Power density New Technology Higher power quality Low impedance of sc power equipment High short-circuit capacity with FCL Fast compensation of disturbances with SMES 11 DEE Suprajohtavuus Risto Mikkonen
12 Motivation Superconductivity Highest current densities and zero DC resistance at high magnetic fields Impact on Power Applications Improved energy efficiency Higher Power density New Technology Higher power quality Environment friendly Liquid nitrogen (helium) Is used as cooling liquid + electrical insulation Easily available (nitrogen) Inflammable 12 DEE Suprajohtavuus Risto Mikkonen
13 Motivation - Conclusions 13 DEE Suprajohtavuus Risto Mikkonen
14 DEE Suprajohtavuus Introduction Yksikön tutkimusperinne Historiallinen johdanto Mitä suprajohtavuus on? Suprajohtavat materiaalit Markkinat 14 DEE Suprajohtavuus Risto Mikkonen
15 15 DEE Suprajohtavuus Risto Mikkonen
16 Superconductivity Research Demonstration Modeling + Experimental 16 DEE Suprajohtavuus Risto Mikkonen
17 SC Motor CERN 17 DEE Suprajohtavuus Risto Mikkonen
18 SC Magnet Projects in TUT, LT SC Wiggler 1.st European HTS magnet for synchronous motor, synchrotron P = 1.5 kw at 20 K radiation 18 DEE Suprajohtavuus Risto Mikkonen
19 SC Magnet Projects in TUT, SMES Research 5 kj HTS m-smes, T = 20 K 0.2 MJ Nb 3 Sn SMES, T = 10 K Conduction-cooled systems in UPS -application 19 DEE Suprajohtavuus Risto Mikkonen
20 SC Magnet Projects in TUT, Electromagnetic characterization of Nb 3 Sn strands for ITER LTS SC separation magnet for industrial waste water purification 20 DEE Suprajohtavuus Risto Mikkonen
21 SHIFT Development of the construction technology of HTS magnets (SMES) (Electricité de France) SUPERPOLI The design of a 200 m 3-phase 20 kv/28 ka HTS power link (Nexans) ACROPOLIS Development of HTS tapes to minimize ac losses (FZK) SUPER3C Utilizing HTS thin films in power cables (Nexans) ALUHEAT New concept of Al induction heater (SINTEF) EuCARD Updating accelerator magnets (CERN) EU projects TUT as a partner 21 DEE Suprajohtavuus Risto Mikkonen
22 Induction heater MgB 2 Magnetic field lines Shaft to motor Induced current Cryostat Rotation of billet HTS coil DC current Practically no losses in the conduction cooled superconducting coils Energy efficiency about 90 %, determined by the electric motor 22 DEE Suprajohtavuus Risto Mikkonen
23 Sähkömagneetin historiaa William Sturgeon ( ) 16 eristämätöntä Cu johdinkierrosta eristetyn hevosenkengän muotoisen rautatangon päällä. F = 16 x Mg Joseph Henry ( ) Eristetty Cu johdin eristämättömän rautasydämen ympärillä. F = 35 x Mg 23 DEE Suprajohtavuus Risto Mikkonen
24 Suprajohtavien magneettien esiinmarssi Kamerlingh Onnes ( ) Suprajohtavuusilmiö (1911) B < 0.1 T (kriittiset suureet) John Hulm ( ) A15 yhdisteet (1961) B > 10 T 24 DEE Suprajohtavuus Risto Mikkonen
25 Woodstock, 1969 Bednorz Müller HTS! DEE Suprajohtavuus Risto Mikkonen
26 Woodstock of Physics 1987: Thousands of physicists crowd a ballroom at the New York Hilton for a hastily arranged marathon session on high-temperature superconductivity. The event generates so much excitement that it is later referred to as the Woodstock of Physics. 26 DEE Suprajohtavuus Risto Mikkonen
27 Magnet Technology in general LTS: Low Temperature Superconductor HTS: High Temperature Superconductor 27 DEE Suprajohtavuus Risto Mikkonen
28 Superconductivity in Electric Network 28 DEE Suprajohtavuus Risto Mikkonen
29 Superconductivity in Power Systems Common Statements * Electric utility has been operating without sc. over 100 years why now? * Is sc. reliable and maintainable? * Sc. needs some kind of cryogenic cooling. Is it suitable in power systems? * Sc. is for DC does it perform properly on AC? * Sc. is expensive. Is it economically feasible? 29 DEE Suprajohtavuus Risto Mikkonen
30 Science of Superconductivity Solid-state Physicists Metallurgists Material Scientists Physicists Cryogenicists Engineers Why Superconductivity Exists? How shall I make a Magnet from this Superconductor? 30 DEE Suprajohtavuus Risto Mikkonen
31 Heike Kamerling Onnes ( ) Heliumin nesteytys 1908 Suprajohtavuusilmiö elohopealle 1911 Nobelin palkinto DEE Suprajohtavuus Risto Mikkonen
32 Resistivity Resistiivisyyden teorioita Kelvin (1902) Matthiessen (1864) Dewar (1904) Temperature 32 DEE Suprajohtavuus Risto Mikkonen
33 Historic Notes 33 DEE Suprajohtavuus Risto Mikkonen
34 Myth or Reality Myth: The blue boy messed up the measurement. Onnes considered the first results as a system disturbance. Reality: Gilles Holst did the measurements and Onnes made the historical notes himself. The blue boy Holst 34 DEE Suprajohtavuus Risto Mikkonen
35 Superconductivity No resistivity! = 0 T < T c No magnetic B = 0 in sc. induction! material Meissner effect 35 DEE Suprajohtavuus Risto Mikkonen
36 Kriittiset suureet T c B c J c 36 DEE Suprajohtavuus Risto Mikkonen
37 Suprajohtavan käämin omaava kytkentä Kun I L I 0, kytkin 2 suljetaan di L dt 0 Magneetti on ns. kestovirtatilassa Virran syöttö voidaan katkaista. Lämpövuodot pienentyvät! 37 DEE Suprajohtavuus Risto Mikkonen
38 Mikä siis on suprajohtava käämi? Ideaalinen induktanssi! R 0 I suuri J E L R Persistointi! W 1 2 L I 2 38 DEE Suprajohtavuus Risto Mikkonen
39 39 DEE Suprajohtavuus Risto Mikkonen
40 Superconducting Materials Criterium Number Superconducting? ~ T c > 10 K (B c > 10 T) ~ 100 J c > 1 GA/m 2 & B > 5 T ~ 10 In magnets ~ 1 Today the commercial superconductors in magnet applications are NbTi and Nb 3 Sn 40 DEE Suprajohtavuus Risto Mikkonen
41 Practical Superconducting Materials LTS NbTi; T c ~ 10 K Nb 3 Sn; T c ~ 18 K HTS Bi 2 Sr 2 Ca 1 Cu 2 O 8+x ; T c ~ 85 K YBa 2 Cu 3 O 7-x ; T c ~ 90 K [Bi, Pb] 2 Sr 2 Ca 2 Cu 3 O 10+x ; T c ~ 110 K MTS MgB 2 ; T c ~ 40 K 41 DEE Suprajohtavuus Risto Mikkonen

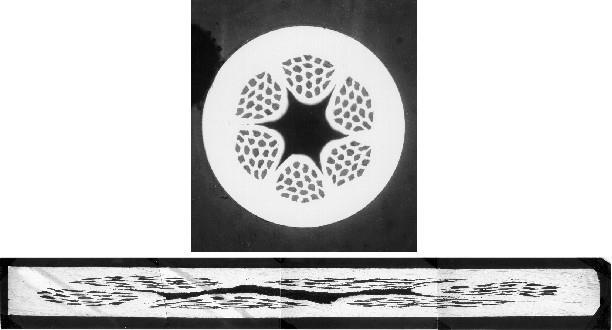

42 Configuration of Superconducting Wires and Tapes NbTi; developed to very high level Nb 3 Sn, still potential to enhance J c Suitability for Energy Applications? Bi-2212 Bi-2223 MgB 2 42 DEE Suprajohtavuus Risto Mikkonen
43 43 DEE Suprajohtavuus Risto Mikkonen
44 44 DEE Suprajohtavuus Risto Mikkonen
45 45 DEE Suprajohtavuus Risto Mikkonen
46 46 DEE Suprajohtavuus Risto Mikkonen
47 47 DEE Suprajohtavuus Risto Mikkonen
48 NbTi Manufacturing Process 48 DEE Suprajohtavuus Risto Mikkonen

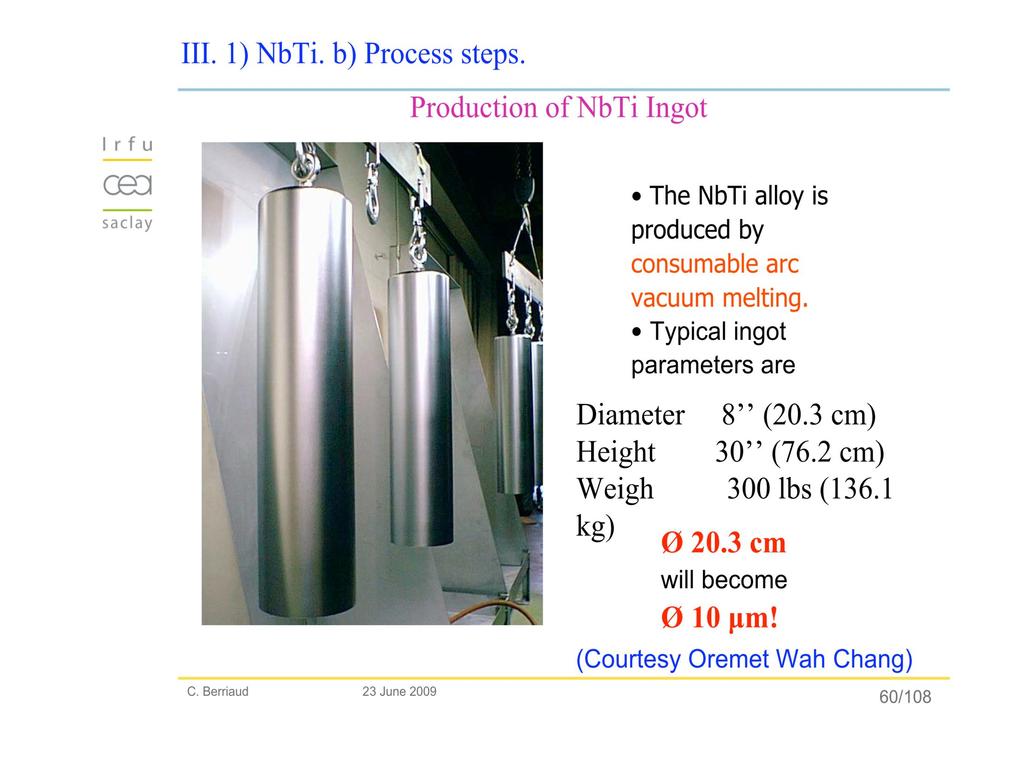

49 49 DEE Suprajohtavuus Risto Mikkonen
50 Phase I of Manufacture - Mono 50 DEE Suprajohtavuus Risto Mikkonen
51 Mono Rods 25 mm 2.5 mm 51 DEE Suprajohtavuus Risto Mikkonen
52 52 DEE Suprajohtavuus Risto Mikkonen
53 Phase II of Manufacture - Multi 53 DEE Suprajohtavuus Risto Mikkonen
54 54 DEE Suprajohtavuus Risto Mikkonen
55 55 DEE Suprajohtavuus Risto Mikkonen
56 56 DEE Suprajohtavuus Risto Mikkonen
57 57 DEE Suprajohtavuus Risto Mikkonen
58 58 DEE Suprajohtavuus Risto Mikkonen
59 Pronssitiemenetelmä Nb3Sn superconductive material is brittle wind and react 59 DEE Suprajohtavuus Risto Mikkonen
60 Bronze Route 60 DEE Suprajohtavuus Risto Mikkonen
61 61 DEE Suprajohtavuus Risto Mikkonen
62 MgB 2 - Microstructure Composite wire: 99.5% pure Nickel matrix 14 MgB 2 filaments OFHC Copper core 99.5% pure Iron barrier Dimension 3.6 mm x 0.65 mm ( w x t ) Batch length: > 5000 m MgB mm 2 (total area) Cu 0.35 mm 2 Fe 0.19 mm 2 MgB 2 Cu Fe Ni Ni 1.54 mm 2 62 DEE Suprajohtavuus Risto Mikkonen
63 Production Process B % pure Chemical Phase + Mg 99% pure Mixing Reaction C in Ar Metallurgical Phase MgB 2 Planetary Ball Milling Filling tube 1.3 g/cm 3 63 Cold rolling Drawing DEE Suprajohtavuus Risto Mikkonen Reaction C in Ar
64 MgB 2 -johdinkonfiguraatioita 64 DEE Suprajohtavuus Risto Mikkonen
65 MgB 2 DC Applications Magnetic field lines Induction Heaters Shaft to motor Induced current MRI Devices Rotation of billet HTS coil DC current Cryostat New concept which can be realised using commercially available technology Practically no losses in the conduction cooled superconducting coils Energy efficiency about 90 %, determined by the electric motor Cost comparable to cost for conventional induction heater 65 DEE Suprajohtavuus Risto Mikkonen
66 Industrial production Nominal Field Main Magnet Parameters Peak Field on the Conductor Nominal Magnet Current Conductor critical current at 20K, 1T Conductor critical current at 20K, 0.5 T Conductor cost/performance ratio at 20K 1 Tesla today Conductor cost/performance ratio at 20K 0.5 Tesla today 0.5 T 1.3 T 90 A Number of Pancakes 12 Conductor Length (total) Inductance Overall Dimensions Patient Available Gap Weight 400 A A 6.8 /ka m 2.7 /ka m 18 Km 60 H 2x2x2.4 m 0.6 m Kg First commercial systems using MgB 2 installed in hospital in EU and North America >20 magnet systems produced so far 6 more systems will be shipped to customers worldwide by end of the year New generation currently under development 66 DEE Suprajohtavuus Risto Mikkonen
67 NbTi ja Nb 3 Sn suprajohteiden työhevoset NbTi $ 1 / kam Nb 3 Sn $ 10 / kam Kuinka paljon maksaa 1 metri sellaista johdinta,joka kuljettaa 1000 A:n virran 67 DEE Suprajohtavuus Risto Mikkonen
68 Bi-2212 / Bi Power in Tube Hopeaputki täytetään valmistetulla suprajohdepulverilla Pursotus, tyssäys, veto, valssaus monofilamenttijohdin 68 DEE Suprajohtavuus Risto Mikkonen
69 Power in Tube (PIT) Pakataan monojohtimet uuden hopeaputken sisään Vetoprosessi monifilamenttijohdin, rakeiden suuntaus 69 DEE Suprajohtavuus Risto Mikkonen
70 Power in Tube (PIT) Valssaus teippimäiseen muotoon Lämpökäsittely 70 DEE Suprajohtavuus Risto Mikkonen
71 71 DEE Suprajohtavuus Risto Mikkonen
72 72 DEE Suprajohtavuus Risto Mikkonen
73 73 DEE Suprajohtavuus Risto Mikkonen
74 YBCO teipin valmistus Ni-teippi Oksidikerroksen pinnoitus 74 DEE Suprajohtavuus Risto Mikkonen
75 YBCO teipin valmistus YBCO pinnoitus YBCO hapetus 75 DEE Suprajohtavuus Risto Mikkonen
76 YBCO teipin valmistus Leikkaus 76 DEE Suprajohtavuus Risto Mikkonen

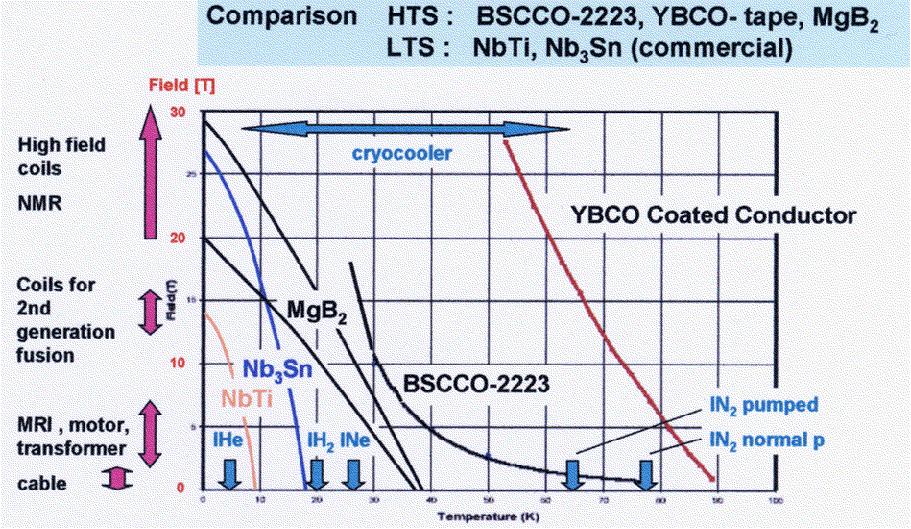

77 Performance curves for sc materials 77 DEE Suprajohtavuus Risto Mikkonen
78 Magnet Energy Content vs Cooling Power 78 DEE Suprajohtavuus Risto Mikkonen
79 Kaupallisten suprajohteiden hintoja Materiaali Toimintapiste Hinta ($/kam) Tavoitehinta ($/(kam) Bi-2223 YBCO MgB 2 Nb 3 Sn NbTi 0 T / 77 K 25 T / 4 K 1 T / 25 0 T / 77 K 0 T / 77 K 5 T / 20 K 1 T / 25 K 1 T / 25 K 12 T / 4 K 21 T / 2 K 8 T / 4 K 2 T / 4 K (vuonna 2015) 25 (vuonna 2020) 15 (vuonna DEE Suprajohtavuus Risto Mikkonen
80 Cost Estimates (HTS) Not yet true! 80 DEE Suprajohtavuus Risto Mikkonen
81 MgB 2 Conductor Costs Raw materials cost ranges around 0.2 / m Sheat materials cost is below 0.5 / m Manpower cost is expected to be very low once the production is fully industrialized Target cost for the conductor is about K, 1 T 81 DEE Suprajohtavuus Risto Mikkonen
82 Magneettisuunnittelun kriittiset tekijät 82 DEE Suprajohtavuus Risto Mikkonen
83 Crucial Item Transition to Normal State HTS (vs. LTS) Granular structure + small coherence length Weak Links Anisotropy Thermal fluctuations Higher T op Higher C`p stability increases E "Critical State Model" E "Power Law Model" LTS J HTS J 83 DEE Suprajohtavuus Risto Mikkonen
84 Dominant item Power dissipation Heat generation Q( T) ( T) J sc SC filaments ( T ) E c J J c 2 n1 ( T ) n Thus Q( T ) E c J c E c J J c J n1 J n c n1 J 2 Typically: E c = mv/cm J / J c ~ LTS: n ~ Q(T) 0 HTS: n ~ 10 Q(T) 0!! 84 DEE Suprajohtavuus Risto Mikkonen
85 Power Loss LTS HTS Q E E c c J J c c ; ; J J J J c c Q E c ( E c J c J c ; J ) cr J ; J c J c E No overloading "Critical State Model" Momentarily overloading possible! E "Power Law Model" LTS J 85 DEE Suprajohtavuus Risto Mikkonen HTS J
86 Stability Criterium LTS E "Critical State Model" Bean s Critical State Model LTS J J c HTS E "Power Law Model" J HTS 86 DEE Suprajohtavuus Risto Mikkonen Low Index E(J) Curve Maximum Allowable Heat Dissipation
87 Power Dissipation in superconductors DC dissipates neglible electrical power in LTS (persistent currents can be maintained in NbTi and Nb 3 Sn). Current variation in LTS magnets causes some dissipation which is costly to remove. DC dissipates very small amounts of electric power in HTS (no persistent currents in ceramic superconductors). AC dissipates small, but non-neglible electric power in ceramic superconductors. Good AC conductor not now mass produced. 87 DEE Suprajohtavuus Risto Mikkonen
88 A Bottleneck Cooling? LTS vs. HTS - Cooling Efficiency Efficiency 0.1 % 1 % 10 % Operational Range LTS HTS Temperature -273 ºC -253 ºC -233 ºC -213 ºC -193 ºC -173 ºC 0 K 20 K 40 K 60 K 80 K 100 K 88 DEE Suprajohtavuus Risto Mikkonen
89 Properties required for practical superconductors High T c High B c High J c High stability Low AC losses Manufacturing Costs 89 DEE Suprajohtavuus Risto Mikkonen
90 Magneettisuunnittelun lähtökohta - virrantiheys J sc ~ itse suprajohteen virrantiheys J c ~ johtimen / teipin virrantiheys J e ~ käämin virrantiheys luo kentän! Nyrkkisääntö: J e ~ 0.25 x J sc 90 DEE Suprajohtavuus Risto Mikkonen
91 Superconductivity unique features Utilization of Superconductivity Zero Resistance Transition between SC and normal state Josephson junctions Energy Applications 91 DEE Suprajohtavuus Risto Mikkonen
92 Enabling or replacing tehnology Superconductivity & Energy Applications Enabling Technology Replacing Technology Pre - commercial stage SMES Fusion LTS technology & HTS technology Current limiter Flywheel Power transmission Transformer Mainly HTS technology Electric machinery SMES LTS technology 92 DEE Suprajohtavuus Risto Mikkonen
93 Enabling or replacing technology 93 DEE Suprajohtavuus Risto Mikkonen
94 Magnetic Resonance Imaging (MRI) 1.5 T Superconducting magnets 1 W at 4 K Non-magnetic regenerators > K cryocoolers since 1995 Cumulative number of MRI superconducting magnets sold Tumor 94 DEE Suprajohtavuus Risto Mikkonen
95 95 DEE Suprajohtavuus Risto Mikkonen
96 96 DEE Suprajohtavuus Risto Mikkonen
97 Global Market for Superconductivity (in M ) Conectus, December 2012 Business Field Research and Technical Development (RTD) Magnetic Resonance Imaging (MRI) TOTAL OF RTD & MRI New Large Scale Applications New Electronics Applications TOTAL OF EMERGING NEW BUSINESSES TOTAL MARKET Market Shares of LTS Market Shares of HTS DEE Suprajohtavuus Risto Mikkonen
sähköverkossa Yksikön toiminta, suprajohtavat materiaalit Suprajohtavuus sähköverkossa Risto Mikkonen
DEE-54010 Suprajohtavuus sähköverkossa Yksikön toiminta, suprajohtavat materiaalit 1 Suprajohtavuus sähköverkossa Risto Mikkonen The Role of Superconductivity for Power Sector 2 Suprajohtavuus sähköverkossa
LisätiedotLuento 2. SMG-2100 Sähkötekniikka Risto Mikkonen
SMG-2100 Sähkötekniikka Luento 2 1 Sähköenergia ja -teho Hetkellinen teho p( t) u( t) i( t) Teho = työ aikayksikköä kohti; [p] = J/s =VC/s = VA = W (watti) Energian kulutus aikavälillä [0 T] W T 0 p( t)
LisätiedotPassiiviset piirikomponentit. 1 DEE Piirianalyysi Risto Mikkonen
DEE-11000 Piirianalyysi Passiiviset piirikomponentit 1 DEE-11000 Piirianalyysi Risto Mikkonen Passiiviset piirikomponentit - vastus Resistanssi on sähkövastuksen ominaisuus. Vastuksen yli vaikuttava jännite
Lisätiedotjärjestelmät Diskreettiaikaiset järjestelmät aikatason analyysi DEE Lineaariset järjestelmät Risto Mikkonen
DEE- Lineaariset järjestelmät Disreettiaiaiset järjestelmät aiatason analsi DEE- Lineaariset järjestelmät Risto Mionen Disreettiaiaiset järjestelmät 7 3 5 Lineaaristen, vaioertoimisten differenssihtälöiden
Lisätiedotjärjestelmät Luku 2 Diskreettiaikaiset järjestelmät - aikataso DEE Lineaariset järjestelmät Risto Mikkonen
DEE- Lineaariset järjestelmät Luu 2 Disreettiaiaiset järjestelmät - aiataso DEE- Lineaariset järjestelmät Risto Mionen 6.9.26 Diseettiaiainen vs jatuva-aiainen Jatuvan signaalin u(t) nätteistäminen disreetisi
LisätiedotLuento 2. DEE Piirianalyysi Risto Mikkonen
DEE-11000 Piirianalyysi Luento 2 1 Luento 1 - Recap Opintojakson rakenne ja tavoitteet Sähkötekniikan historiaa Sähköiset perussuureet Passiiviset piirikomponentit 2 Luento 2 - sisältö Passiiviset piirikomponentit
Lisätiedotsähköverkossa Suprajohtavan käämin suunnitteluperiaatteita eri käämigeometriat (Cont,) 1 Suprajohtavuus sähköverkossa Risto Mikkonen
DEE-54010 Suprajohtavuus sähköverkossa Suprajohtavan käämin suunnitteluperiaatteita eri käämigeometriat (Cont,) 1 Suprajohtavuus sähköverkossa Risto Mikkonen Solenoidimagneetti, B 0 H z (0,0) a N I ( ln
LisätiedotYleisimmät käämigeometriat. 1 DEE Suprajohtavuus Risto Mikkonen
DEE-54011 Suprajohtavuus Yleisimmät käämigeometriat 1 DEE-54011 Suprajohtavuus Risto Mikkonen Luvata SC28 K, 28158 NbTi filaments Dimension, bare mm 1.290 Tolerance m ± 4 Filament Diameter, m 4.75 Cu crosssection
LisätiedotLuento 2. 1 DEE Piirianalyysi Risto Mikkonen
DEE-11000 Piirianalyysi Luento 2 1 DEE-11000 Piirianalyysi Risto Mikkonen Passiiviset piirikomponentit - vastus Vastus on komponentti, jossa sähköenergiaa muuttuu lämpöenergiaksi (esim. sähkökiuas, silitysrauta,
LisätiedotFYSE301(Elektroniikka(1(A3osa,(kevät(2013(
FYSE301(Elektroniikka(1(A3osa,(kevät(2013( 1/2 Loppukoe1.3.2013 vastaakaikkiinkysymyksiin(yhteensä48pistettä) 1. Kuvailelyhyesti a. Energialineaarisissapiirielementeissä:vastuksessa,kondensaattorissajakelassa(3
LisätiedotEfficiency change over time
Efficiency change over time Heikki Tikanmäki Optimointiopin seminaari 14.11.2007 Contents Introduction (11.1) Window analysis (11.2) Example, application, analysis Malmquist index (11.3) Dealing with panel
LisätiedotCharacterization of clay using x-ray and neutron scattering at the University of Helsinki and ILL
Characterization of clay using x-ray and neutron scattering at the University of Helsinki and ILL Ville Liljeström, Micha Matusewicz, Kari Pirkkalainen, Jussi-Petteri Suuronen and Ritva Serimaa 13.3.2012
LisätiedotCapacity Utilization
Capacity Utilization Tim Schöneberg 28th November Agenda Introduction Fixed and variable input ressources Technical capacity utilization Price based capacity utilization measure Long run and short run
LisätiedotLausuntopyyntöluettelo HUOM. Komiteoiden ja seurantaryhmien kokoonpanot on esitetty SESKOn komitealuettelossa
1(14) FprEN ISO/IEC 13273-1 Energy efficiency and renewable energy sources. Common international terminology. Part 1: Energy efficiency (ISO/IEC 13273-1:2015) ISO/IEC 13273-1:2015 Lausuntoaika päättyy:
LisätiedotThe CCR Model and Production Correspondence
The CCR Model and Production Correspondence Tim Schöneberg The 19th of September Agenda Introduction Definitions Production Possiblity Set CCR Model and the Dual Problem Input excesses and output shortfalls
LisätiedotExercise 1. (session: )
EEN-E3001, FUNDAMENTALS IN INDUSTRIAL ENERGY ENGINEERING Exercise 1 (session: 24.1.2017) Problem 3 will be graded. The deadline for the return is on 31.1. at 12:00 am (before the exercise session). You
LisätiedotDEE Suprajohtavuus
DEE-54011 Suprajohtavuus Stabiilisuus 1 DEE-54011 Suprajohtavuus Risto Mikkonen Perspetive Doesti fuse burns around 10 A/ Superondutor an arry losslessly 1000 A/ at 4. K. What would happen if superonduting
LisätiedotLYTH-CONS CONSISTENCY TRANSMITTER
LYTH-CONS CONSISTENCY TRANSMITTER LYTH-INSTRUMENT OY has generate new consistency transmitter with blade-system to meet high technical requirements in Pulp&Paper industries. Insurmountable advantages are
LisätiedotS Sähkön jakelu ja markkinat S Electricity Distribution and Markets
S-18.3153 Sähkön jakelu ja markkinat S-18.3154 Electricity Distribution and Markets Voltage Sag 1) Kolmivaiheinen vastukseton oikosulku tapahtuu 20 kv lähdöllä etäisyydellä 1 km, 3 km, 5 km, 8 km, 10 km
LisätiedotELEMET- MOCASTRO. Effect of grain size on A 3 temperatures in C-Mn and low alloyed steels - Gleeble tests and predictions. Period
1 ELEMET- MOCASTRO Effect of grain size on A 3 temperatures in C-Mn and low alloyed steels - Gleeble tests and predictions Period 20.02-25.05.2012 Diaarinumero Rahoituspäätöksen numero 1114/31/2010 502/10
Lisätiedot16. Allocation Models
16. Allocation Models Juha Saloheimo 17.1.27 S steemianalsin Optimointiopin seminaari - Sks 27 Content Introduction Overall Efficienc with common prices and costs Cost Efficienc S steemianalsin Revenue
LisätiedotHiilineutraalin Turun toimenpiteet ja haaste Lounais-Suomen yhteinen ilmastohaaste, Rauma Turun kaupunginhallituksen puheenjohtaja Olli A
Hiilineutraalin Turun toimenpiteet ja haaste Lounais-Suomen yhteinen ilmastohaaste, Rauma 6.4.2017 Turun kaupunginhallituksen puheenjohtaja Olli A Manni Hiilineutraali kaupunkialue 2040 mennessä Turun
LisätiedotScanfil Kannattavaa kasvua
Scanfil Kannattavaa kasvua CEO Petteri Jokitalo 30.11 2017 scanfil.com Missio Scanfil Scanfil auttaa asiakkaitaan menestymään tarjoamalla tehokkaita ja innovatiivisiä ratkaisuja tuotteen valmistamiseksi
LisätiedotGap-filling methods for CH 4 data
Gap-filling methods for CH 4 data Sigrid Dengel University of Helsinki Outline - Ecosystems known for CH 4 emissions; - Why is gap-filling of CH 4 data not as easy and straight forward as CO 2 ; - Gap-filling
LisätiedotInfrastruktuurin asemoituminen kansalliseen ja kansainväliseen kenttään Outi Ala-Honkola Tiedeasiantuntija
Infrastruktuurin asemoituminen kansalliseen ja kansainväliseen kenttään Outi Ala-Honkola Tiedeasiantuntija 1 Asemoitumisen kuvaus Hakemukset parantuneet viime vuodesta, mutta paneeli toivoi edelleen asemoitumisen
LisätiedotAKKREDITOITU TESTAUSLABORATORIO ACCREDITED TESTING LABORATORY
T298/M03/2018 Liite 1 / Appendix 1 Sivu / Page 1(6) AKKREDITOITU TESTAUSLABORATORIO ACCREDITED TESTING LABORATORY ESPOTEL OY, TESTILABORATORIO ESPOTEL OY, TEST LABORATORY Tunnus Code Laboratorio Laboratory
LisätiedotOther approaches to restrict multipliers
Other approaches to restrict multipliers Heikki Tikanmäki Optimointiopin seminaari 10.10.2007 Contents Short revision (6.2) Another Assurance Region Model (6.3) Cone-Ratio Method (6.4) An Application of
LisätiedotAKKREDITOITU TESTAUSLABORATORIO ACCREDITED TESTING LABORATORY
T297/A01/2016 Liite 1 / Appendix 1 Sivu / Page 1(7) AKKREDITOITU TESTAUSLABORATORIO ACCREDITED TESTING LABORATORY NOKIA SOLUTIONS AND NETWORKS OY, TYPE APPROVAL Tunnus Code Laboratorio Laboratory Osoite
Lisätiedot7.4 Variability management
7.4 Variability management time... space software product-line should support variability in space (different products) support variability in time (maintenance, evolution) 1 Product variation Product
LisätiedotAKKREDITOITU TESTAUSLABORATORIO ACCREDITED TESTING LABORATORY GRANT4COM OY
T290/M05/2018 Liite 1 / Appendix 1 Sivu / Page 1(7) AKKREDITOITU TESTAUSLABORATORIO ACCREDITED TESTING LABORATORY GRANT4COM OY Tunnus Code Laboratorio Laboratory Osoite Address www www T290 Grant4Com Oy
LisätiedotIndoor Environment 2011-2015
Indoor Environment 2011-2015 18.4.2013 Risto Kosonen Ohjelma on investointinäkökulmasta edennyt pääosin suunnitelman mukaisesti Työpaketti Kumulatiiviset kustannukset 1.5.2011 31.8.2012 Kumulatiiviset
LisätiedotCapacity utilization
Mat-2.4142 Seminar on optimization Capacity utilization 12.12.2007 Contents Summary of chapter 14 Related DEA-solver models Illustrative examples Measure of technical capacity utilization Price-based measure
LisätiedotHITSAUKSEN TUOTTAVUUSRATKAISUT
Kemppi ARC YOU GET WHAT YOU MEASURE OR BE CAREFUL WHAT YOU WISH FOR HITSAUKSEN TUOTTAVUUSRATKAISUT Puolitetaan hitsauskustannukset seminaari 9.4.2008 Mikko Veikkolainen, Ratkaisuliiketoimintapäällikkö
LisätiedotStorages in energy systems
Storages in energy systems 110 kv 110/20 kv z 20/0.4 kv z Centralized energy storage (primary substation) Centralized energy storage (secondary substation) Customer -level energy storage (house) Prof.
LisätiedotMagneetin suojaus ja quench. 1 DEE Suprajohtavuus Risto Mikkonen
DEE-54011 Suprajohtavuus Mageeti suojaus ja quech 1 DEE-54011 Suprajohtavuus Risto Mikkoe Quechig The most likely cause of death for a supercoductig maget. Pla The quech process Curret decay time ad temperature
LisätiedotLausuntopyyntöluettelo HUOM. Komiteoiden ja seurantaryhmien kokoonpanot on esitetty SESKOn komitealuettelossa
1(11) pren ISO 15223-1 rev Medical devices - Symbols to be used with medical device labels, labelling and information to be supplied - Part 1: General requirements Kansainvälinen valmisteluvaihe: 90/385/EEC,
LisätiedotSolarForum. An operation and business environment development project
SolarForum An operation and business environment development project Dr. Suvi Karirinne, project manager, Head of the Environmental Engineering Degree Programme Solar Energy Finland -???? Approximately
LisätiedotToimisto (5) HUOM. Komiteoiden ja seurantaryhmien kokoonpanot on esitetty SESKOn komitealuettelossa
Toimisto 2012-11-30 1(5) CENELEC TC 9X Rautateiden sähkö- ja elektroniikkalaitteet S380-12 Safety (RAMS). Part 1: Generic RAMS process Esikuva: pren 50126-1:2012 S381-12 Safety (RAMS). Part 2: Systems
LisätiedotLX 70. Ominaisuuksien mittaustulokset 1-kerroksinen 2-kerroksinen. Fyysiset ominaisuudet, nimellisarvot. Kalvon ominaisuudet
LX 70 % Läpäisy 36 32 % Absorptio 30 40 % Heijastus 34 28 % Läpäisy 72 65 % Heijastus ulkopuoli 9 16 % Heijastus sisäpuoli 9 13 Emissiivisyys.77.77 Auringonsuojakerroin.54.58 Auringonsäteilyn lämmönsiirtokerroin.47.50
LisätiedotAKKREDITOITU TESTAUSLABORATORIO ACCREDITED TESTING LABORATORY
T298/A01/2016 Liite 1 / Appendix 1 Sivu / Page 1(7) AKKREDITOITU TESTAUSLABORATORIO ACCREDITED TESTING LABORATORY ESPOTEL OY, TESTILABORATORIO ESPOTEL OY, TEST LABORATORY Tunnus Code Laboratorio Laboratory
LisätiedotAKKREDITOITU TESTAUSLABORATORIO ACCREDITED TESTING LABORATORY
T298/M02/2017 Liite 1 / Appendix 1 Sivu / Page 1(6) AKKREDITOITU TESTAUSLABORATORIO ACCREDITED TESTING LABORATORY ESPOTEL OY, TESTILABORATORIO ESPOTEL OY, TEST LABORATORY Tunnus Code Laboratorio Laboratory
LisätiedotSuomen Aurinkolämpö Oy
Suomen Aurinkolämpö Oy Verkkoon kytkettävät aurinkopaneelijärjestelmät Marko Harju 0505123254 Suomenaurinkolampo.fi Yritysesittely Kajaanilainen 2012 perustettu perheyritys Kilpailukykyisiä tuotteita,
LisätiedotAlternative DEA Models
Mat-2.4142 Alternative DEA Models 19.9.2007 Table of Contents Banker-Charnes-Cooper Model Additive Model Example Data Home assignment BCC Model (Banker-Charnes-Cooper) production frontiers spanned by convex
LisätiedotInnovative and responsible public procurement Urban Agenda kumppanuusryhmä. public-procurement
Innovative and responsible public procurement Urban Agenda kumppanuusryhmä https://ec.europa.eu/futurium/en/ public-procurement Julkiset hankinnat liittyvät moneen Konsortio Lähtökohdat ja tavoitteet Every
LisätiedotSähköjärjestelmän käyttövarmuus & teknologia Käyttövarmuuspäivä 25.11.2014
Sähköjärjestelmän käyttövarmuus & teknologia Käyttövarmuuspäivä 25.11.2014 Jarmo Partanen, professori, Lappeenrannan yliopisto jarmo.partanen@lut.fi +358 40 5066 564 Electricity Market, targets Competitive
LisätiedotPelletizing trials Autum 2008
Pelletizing trials Autum 2008 Simo Paukkunen NKUAS simo.paukkunen@pkamk.fi Raw material Basic information Logging residues from spruce (Picea abies [L.] Karst.) dominant final cuttings, harvested in spring
Lisätiedot7. Product-line architectures
7. Product-line architectures 7.1 Introduction 7.2 Product-line basics 7.3 Layered style for product-lines 7.4 Variability management 7.5 Benefits and problems with product-lines 1 Short history of software
LisätiedotFYSE301 Elektroniikka I osa A Loppukoe 27.4.2012 Vastaa kaikkiin viiteen kysymykseen
FYSE301 Elektroniikka I osa A Loppukoe 27.4.2012 Vastaa kaikkiin viiteen kysymykseen 1. Selitä lyhyesti a) Theveninin teoreema (2 p) b) Itseispuolijohde ja seostettu puolijohde. (2 p) c) Piirrä p-kanava
LisätiedotNational Building Code of Finland, Part D1, Building Water Supply and Sewerage Systems, Regulations and guidelines 2007
National Building Code of Finland, Part D1, Building Water Supply and Sewerage Systems, Regulations and guidelines 2007 Chapter 2.4 Jukka Räisä 1 WATER PIPES PLACEMENT 2.4.1 Regulation Water pipe and its
LisätiedotFYSE301 Elektroniikka I osa A Loppukoe (Vastaa kaikkiin viiteen tehtävään)
FYSE301 Elektroniikka I osa A Loppukoe 16.3.2012 (Vastaa kaikkiin viiteen tehtävään) 1. Selitä lyhyesti (6 pistettä) a) pn-liitoksen virta-jännite-käyttäytyminen b) varauksenkuljettajien lukumäärä itseispuolijohteissa
LisätiedotEU:n tarjoamia mahdollisuuksia
INTELLIGENT ENERGY MANAGEMENT 22.4.09 EU:n tarjoamia mahdollisuuksia Tia Härkönen, Tekes Eurooppalainen t&k yhteistyö: omalla pienellä panoksella mukaan volyymiltään suureen hankkeeseen kontakteja, verkostoja
LisätiedotAKKREDITOITU TESTAUSLABORATORIO ACCREDITED TESTING LABORATORY
T297/M02/2017 Liite 1 / Appendix 1 Sivu / Page 1(8) AKKREDITOITU TESTAUSLABORATORIO ACCREDITED TESTING LABORATORY NOKIA SOLUTIONS AND NETWORKS OY, TYPE APPROVAL Tunnus Code Laboratorio Laboratory Osoite
LisätiedotExercise 3. (session: )
1 EEN-E3001, FUNDAMENTALS IN INDUSTRIAL ENERGY ENGINEERING Exercise 3 (session: 7.2.2017) Problem 3 will be graded. The deadline for the return is on 28.2. at 12:00 am (before the exercise session). You
LisätiedotTechnische Daten Technical data Tekniset tiedot Hawker perfect plus
Technische Daten Technical data Tekniset tiedot Hawker perfect plus PzS-Zellen Hawker perfect plus, mit Schraubverbindern, Abmessungen gemäß DIN/EN 60254-2 und IEC 254-2 Serie L PzS-cells Hawker perfect
LisätiedotToimisto (6) HUOM. Komiteoiden ja seurantaryhmien kokoonpanot on esitetty SESKOn komitealuettelossa
Toimisto 2015-03-06 1(6) SK 3 Informaatiorakenteet, dokumentointi ja piirrossymboliikka FprEN 61175-1 Industrial systems, installations and equipment and industrial products, designation of signals. Part
LisätiedotLand-Use Model for the Helsinki Metropolitan Area
Land-Use Model for the Helsinki Metropolitan Area Paavo Moilanen Introduction & Background Metropolitan Area Council asked 2005: What is good land use for the transport systems plan? At first a literature
LisätiedotTÄUBLER OY. Vuorimiehenkatu Helsinki Finland. Puh: Fax:
TÄUBLER OY Vuorimiehenkatu 21 00140 Helsinki Finland Puh: 09-175 491 Fax: 09-175 735 TÄUBLER OY Perustettu vuonna 1990 Itsenäinen suomalainen yritys Myy ja markkinoi edustamiaan tuotteita; SIEMENS H+H
LisätiedotOn instrument costs in decentralized macroeconomic decision making (Helsingin Kauppakorkeakoulun julkaisuja ; D-31)
On instrument costs in decentralized macroeconomic decision making (Helsingin Kauppakorkeakoulun julkaisuja ; D-31) Juha Kahkonen Click here if your download doesn"t start automatically On instrument costs
LisätiedotViral DNA as a model for coil to globule transition
Viral DNA as a model for coil to globule transition Marina Rossi Lab. of complex fluids and molecular biophysics LITA (Segrate) UNIVERSITA DEGLI STUDI DI MILANO - PhD Workshop October 14 th, 2013 Temperature
LisätiedotTIEKE Verkottaja Service Tools for electronic data interchange utilizers. Heikki Laaksamo
TIEKE Verkottaja Service Tools for electronic data interchange utilizers Heikki Laaksamo TIEKE Finnish Information Society Development Centre (TIEKE Tietoyhteiskunnan kehittämiskeskus ry) TIEKE is a neutral,
LisätiedotTAMPEREEN TEKNILLINEN YLIOPISTO Teollisuustalous
Muista merkita nimesi Ja opiskeliianumerosi iokaiseen paperiin. Myös optiseen lomakkeeseen. Älii irroita papereita nipusta. Kaikki paperit on palautettava. TAMPEREEN 290 10 10 Tuotannonohjauksen tentti
LisätiedotCopernicus, Sentinels, Finland. Erja Ämmälahti Tekes,
Copernicus, Sentinels, Finland Erja Ämmälahti Tekes, 24.5.2016 Finnish Space industry in the European context European Space industry has been constantly growing and increasing its direct employment in
LisätiedotHelsinki Metropolitan Area Council
Helsinki Metropolitan Area Council Current events at YTV The future of YTV and HKL On the initiative of 4 city mayors the Helsinki region negotiation consortiums coordinating group have presented that:
LisätiedotAKKREDITOITU TESTAUSLABORATORIO ACCREDITED TESTING LABORATORY
T298/M05/2019 Liite 1 / Appendix 1 Sivu / Page 1(8) AKKREDITOITU TESTAUSLABORATORIO ACCREDITED TESTING LABORATORY ETTEPLAN EMBEDDED FINLAND OY, TESTILABORATORIO ETTEPLAN EMBEDDED FINLAND OY, TEST LABORATORY
LisätiedotReliable sensors for industrial internet
Reliable sensors for industrial internet 21.5.2015 Anu Kärkkäinen, PhD Research Team Leader VTT Technical Research Centre of Finland anu.karkkainen@vtt.fi Click to edit Master Contents title style Click
LisätiedotAugmented Reality (AR) in media applications
Augmented Reality (AR) in media applications Maiju Aikala, Tatu Harviainen, Pekka Siltanen & Caj Södergård VTT Technical Research Centre of Finland Research questions Is it possible to create more addictive
LisätiedotMineral raw materials Public R&D&I funding in Finland and Europe, 2015. Kari Keskinen
Mineral raw materials Public R&D&I funding in Finland and Europe, 2015 Kari Keskinen DM1369699 DM1369699 Green Mining (2011-2016) 81 projects started (39 company projects and 42 research projects) 117
LisätiedotTyömaadoitusvälineet suurjännitteelle
Työmaadoitusvälineet suurjännitteelle Eurolaite Oy on vuonna 1 perustettu sähkötekniikan tuotteiden maahantuontiin, markkinointiin ja myyntiin erikoistunut asiantuntijayritys. Keskeisenä tavoitteena on
LisätiedotLausuntopyyntöluettelo 2015/12 LIITE. Toimisto (13) HUOM. Komiteoiden ja seurantaryhmien kokoonpanot on esitetty SESKOn komitealuettelossa
Toimisto 2015-12-04 1(13) SK 100, CLC/TC 100X FprEN 63028 Wireless Power Transfer - Magnetic Resonance Interoperability - A4WP Baseline System Specification (BSS) IEC 63028:201X Lausuntoaika päättyy: 2016-01-29
LisätiedotMetsälamminkankaan tuulivoimapuiston osayleiskaava
VAALAN KUNTA TUULISAIMAA OY Metsälamminkankaan tuulivoimapuiston osayleiskaava Liite 3. Varjostusmallinnus FCG SUUNNITTELU JA TEKNIIKKA OY 12.5.2015 P25370 SHADOW - Main Result Assumptions for shadow calculations
LisätiedotGeoenergian tulevaisuuden visio. Jari Suominen
Geoenergian tulevaisuuden visio Jari Suominen 1 The global energy challenge 3 Renewable energy potential does not limit its use Fossil energy: total estimated resources Renewable energy: estimated annual
LisätiedotNb 3 Sn (niobitina): - LTS-materiaali - suprajohtavat Nb 3 Sn-säikeet upotettuina pronssimatriisiin - keskellä diffuusiosuoja ja stabiloiva kupari
SMG-4250 Suprajohtavuus sähköverkossa Laskuharjoitukset: Suprajohdemagneetin suunnittelu Harjoitus 1(5): Johdinmateriaalit Ehdotukset harjoitustehtävien ratkaisuiksi 1. NbTi (niobititaani): - LTS-materiaali
LisätiedotKysymys 5 Compared to the workload, the number of credits awarded was (1 credits equals 27 working hours): (4)
Tilasto T1106120-s2012palaute Kyselyn T1106120+T1106120-s2012palaute yhteenveto: vastauksia (4) Kysymys 1 Degree programme: (4) TIK: TIK 1 25% ************** INF: INF 0 0% EST: EST 0 0% TLT: TLT 0 0% BIO:
LisätiedotOstamisen muutos muutti myynnin. Technopolis Business Breakfast 21.8.2014
Ostamisen muutos muutti myynnin Technopolis Business Breakfast 21.8.2014 Taking Sales to a Higher Level Mercuri International on maailman suurin myynnin konsultointiyritys. Autamme asiakkaitamme parantamaan
LisätiedotVALTAKUNNALLINEN YLIOPISTOKESKUSSEMINAARI Tulevaisuuden innovaatioiden, oppimisen ja osaamisen ekosysteemejä
VALTAKUNNALLINEN YLIOPISTOKESKUSSEMINAARI Tulevaisuuden innovaatioiden, oppimisen ja osaamisen ekosysteemejä 13. 14.11.2017 KAJAANISSA Päivi Tikkakoski, tuotekehitysjohtaja, Analysaattorit ja mittaukset
LisätiedotMaster s Programme in Building Technology Rakennustekniikka Byggteknik
Master s Programme in Building Technology Rakennustekniikka Byggteknik Maisteriohjelma Building Technology, Rakennustekniikka, Byggteknik Yhteiset Syventävät Vapaasti valittavat Diplomityö 30 op Pääaine
LisätiedotSkene. Games Refueled. Muokkaa perustyyl. napsautt. @Games for Health, Kuopio. 2013 kari.korhonen@tekes.fi. www.tekes.fi/skene
Skene Muokkaa perustyyl. Games Refueled napsautt. @Games for Health, Kuopio Muokkaa alaotsikon perustyyliä napsautt. 2013 kari.korhonen@tekes.fi www.tekes.fi/skene 10.9.201 3 Muokkaa Skene boosts perustyyl.
LisätiedotOn instrument costs in decentralized macroeconomic decision making (Helsingin Kauppakorkeakoulun julkaisuja ; D-31)
On instrument costs in decentralized macroeconomic decision making (Helsingin Kauppakorkeakoulun julkaisuja ; D-31) Juha Kahkonen Click here if your download doesn"t start automatically On instrument costs
Lisätiedotperformance DHW coil type exchanger Diverter valve Analogue thermostat control panel Heating pump DHW pump Digital electronic control panel
ACTIVA HIGH PERFORMANCE STEEL HEATER UNIT HIGH PERFORMANCE STEEL HEATER UNIT ACTIVA PLUS High energy efficiency obtained due to the LASIAN body structural features of high heat exchange surface area and
LisätiedotUX NÄKÖKULMA - KONECRANES
UX NÄKÖKULMA - KONECRANES Johannes Tarkiainen Industrial Design Manager KONECRANES NUMEROINA LAITTEET TOIMINTOJA LÄHES 60 % 11 800 TYÖNTEKIJÄÄ 600 TOIMIPISTETTÄ ERI PUOLILLA MAAILMAA 50 MAASSA LIIKEVAIHDOSTA
LisätiedotVEKA ver C SUPPLY AIR UNIT/TILLUFTSAGGREGAT/ TULOILMALAITE SPARE PARTS/RESERVDELAR/VARAOSAT
VEKA ver C SUPPLY AIR UNIT/TILLUFTSAGGREGAT/ TULOILMALAITE SPARE PARTS/RESERVDELAR/VARAOSAT 2 Supply air unit/tilluftsaggregat/tuloilmalaite - Spare parts/reservdelar/varaosat SPARE PARTS /RESERVDELAR/VARAOSAT
Lisätiedot( ( OX2 Perkkiö. Rakennuskanta. Varjostus. 9 x N131 x HH145
OX2 9 x N131 x HH145 Rakennuskanta Asuinrakennus Lomarakennus Liike- tai julkinen rakennus Teollinen rakennus Kirkko tai kirkollinen rak. Muu rakennus Allas Varjostus 1 h/a 8 h/a 20 h/a 0 0,5 1 1,5 2 km
LisätiedotThin Films Technology. Lecture 3: Physical Vapor Deposition PVD. Jari Koskinen. Aalto University. Page 1
Thin Films Technology Lecture 3: Physical Vapor Deposition PVD Jari Koskinen Aalto University Page 1 Thin film deposition PVD Solid target Line of sight deposition Physical Low substrate temperature PECVD
LisätiedotBRUTTO PINTA- ALA (M 2 ) KEHYKSEN MATERIAAL I. EA-HP-1500/47-18 Super heat ALUMIINI 1,98 108 0,172 506 1320*1680*110 59
TYHJIÖPUTKIKERÄIMET 1. EA-HP HEAT PIPE TYHJIÖPUTKIKERÄIMEN HINTA JA TEKNISET TIEDOT KUVA MALLI KERÄIN MENETELMÄ KEHYKSEN MATERIAAL I BRUTTO PINTA- ALA (M 2 ) MAX. LÄMMITETT ÄVÄ VESIMÄÄRÄ / KERÄIME N TILAVUU
LisätiedotTynnyrivaara, OX2 Tuulivoimahanke. ( Layout 9 x N131 x HH145. Rakennukset Asuinrakennus Lomarakennus 9 x N131 x HH145 Varjostus 1 h/a 8 h/a 20 h/a
, Tuulivoimahanke Layout 9 x N131 x HH145 Rakennukset Asuinrakennus Lomarakennus 9 x N131 x HH145 Varjostus 1 h/a 8 h/a 20 h/a 0 0,5 1 1,5 km 2 SHADOW - Main Result Assumptions for shadow calculations
LisätiedotChanges in the drawing are allowed only by the permission of the authorities who have granted the certificate Muutokset sallittu vain sertifikaatin my
Changes in the drawing are allowed only by the permission of the authorities who have granted the certificate Muutokset sallittu vain sertifikaatin myöntäjän luvalla The drawing is a valid document only
LisätiedotRAIN RAKENTAMISEN INTEGRAATIOKYVYKKYYS
RAIN RAKENTAMISEN INTEGRAATIOKYVYKKYYS Loppuseminaari 11.12.2018 YIT:n pääkonttori, Helsinki RAIN hankkeen loppuseminaari 11.12.2018 Käyttäjälähtöinen tiedonhallinta (WP 4) Professori Harri Haapasalo OY
LisätiedotHORISONTTI OHJELMA SME-INSTRUMENTTI. Maarit Manninen Terveys- ja hyvinvointiaamukahvit
HORISONTTI 2020 -OHJELMA SME-INSTRUMENTTI Maarit Manninen Terveys- ja hyvinvointiaamukahvit 20.4.2016 H2020 -ohjelman rakenne Pk-yritykset tärkeässä roolissa SME-instumentti: kenelle? Voimakasta kansainvälistä
LisätiedotSpace for work, meetings and events. Expert Services for knowledge intensive and growth oriented SME s
Success from innovations Terttu Kinnunen OSKE Energy Technology Cluster Joensuu Science Park Ltd. Länsikatu 15 80110 Joensuu terttu.kinnunen@carelian.fi 1 Space for work, meetings and events Expert Services
LisätiedotAir Comfort. VEKA ver C.» Spare parts/reservdelar/varaosat
Air Comfort Air Treatment VEKA ver C VEKA ver C Supply air unit/tilluftsaggregat/ Tuloilmalaite» Spare parts/reservdelar/varaosat 2 Supply air unit/tilluftsaggregat/tuloilmalaite Spare parts/reservdelar/varaosat
LisätiedotKeskijännitekojeistot. Medium Voltage Power Distribution Equipment
Keskijännitekojeistot Medium Voltage Power Distribution Equipment Avaimet menestykseen Satmatic Oy on yksi Suomen johtavista sähkö- ja automaatiotekniikan rakentajista lähes 30 vuoden kokemuksella. Ulvilassa
LisätiedotToimisto (5) HUOM. Komiteoiden ja seurantaryhmien kokoonpanot on esitetty SESKOn komitealuettelossa
Toimisto 2012-06-29 1(5) SK 34 VALAISIMET S202-12 Energy performance of lamp controlgear. Part 2: Controlgear for high intensity discharge lamps (excluding fluorescent lamps). Method of measurement to
LisätiedotKestävä ja älykäs energiajärjestelmä
Ilmansuojeluyhdistys syyskokous 23.11.2017 Kestävä ja älykäs energiajärjestelmä Espoon kaukolämpö hiilineutraaliksi 2030 Ilkka Toijala / Head of Heating and Cooling, Finland / 23.11.2017 Kattava kaukolämpöverkko,
LisätiedotToimisto (5) HUOM. Komiteoiden ja seurantaryhmien kokoonpanot on esitetty SESKOn komitealuettelossa
Toimisto 2012-12-31 1(5) CENELEC SC 9XB Kulkuneuvojen sähkömekaaniset laitteet S408-12 Railway applications. Rolling stock. 3-phase shore (external) supply system for rail vehicles Esikuva: CLC/FprTS 50546:2012
LisätiedotKatri Vala heating and cooling plant - Eco-efficient production of district heating and cooling
Katri Vala heating and cooling plant - Eco-efficient production of district heating and cooling Marko Riipinen Helsingin Energia Aalto University District heating excursion 14.11.2012 Location of Katri
LisätiedotAKKREDITOITU TESTAUSLABORATORIO ACCREDITED TESTING LABORATORY VERKOTAN OY VERKOTAN LTD.
T287/M03/2017 Liite 1 / Appendix 1 Sivu / Page 1(5) AKKREDITOITU TESTAUSLABORATORIO ACCREDITED TESTING LABORATORY VERKOTAN OY VERKOTAN LTD. Tunnus Code Laboratorio Laboratory Osoite Address www www T287
LisätiedotHIRLAM diagnostics for operations and experiments
HIRLAM diagnostics for operations and experiments HIRLAM-ALADIN-MF miniworkshop on mesoscale physics and diagnostic tools Met.No, 12-13 December 2005 Carl Fortelius, FMI 11.12.05 HIRLAM diagnostics Purpose
LisätiedotDEE-54030 Kryogeniikka
DEE-54030 Kryogeniikka Luento 2 Kryogeniikan historia 1 Kryogeniikka pakkanen tuottaa, synnyttää Etymylogisesti kryogeniikka (cryogenics) tarkoittaa kylmän tuottamisen tiedettä ja taidetta. Kamerlingh
LisätiedotDate Päiväys J.Mikkonen Signature Allekirjoitus. V.Tepponen
Changes in the drawing are allowed only by the permission of the authorities who have granted the certificate Muutokset sallittu vain sertifikaatin myöntäjän luvalla The drawing is a valid document only
LisätiedotRe-use of Surplus Foundry Sand by Composting (LIFE13 ENV/FI/000285)
Re-use of Surplus Foundry Sand by Composting (LIFE13 ENV/FI/000285) Duration of project: 01 August 2014 30 September 2017 Total budget: 2,051.644 EU contribution: 996,070 Life 2014 infoseminaari ja työpaja
Lisätiedot
