1 b Laitteiston käyttöopas Small Form Factor -mallit, Compaq Evo Pöytätietokoneperhe Asiakirjan Osanumero: Toukokuu 2002 Tästä kirjasta saat perustietoa tämän sarjan tietokoneiden päivittämisestä.

2 2002 Compaq Information Technologies Group, L.P. Compaq, Compaqs logo og Evo er varemærker tilhørende Compaq Information Technologies Group, L.P. Microsoft, MS-DOS, Windows, Windows NT, Windows 2000 er varemærker tilhørende Microsoft Corporation. Intel, Pentium Intel Inside og Celeron er varemærker tilhørende Intel Corporation. Alle andre produktnavne, der nævnes i dette dokument, kan være varemærker for de respektive firmaer. Compaq er ikke ansvarlig for tekniske og redaktionelle fejl eller udeladelser. Oplysningerne i dette dokument leveres som de er og forefindes uden garanti af nogen art og kan ændres uden forudgående varsel. Garantier for Compaq produkter er anført i den erklæring om begrænset garanti, der følger med disse produkter. Intet heri må fortolkes som værende en yderligere garanti. ADVARSEL! Tekst, der er fremhævet på denne måde, betyder, at hvis vejledningen ikke følges, kan det medføre personskade eller død. FORSIGTIG: Tekst, der er fremhævet på denne måde, betyder, at hvis de pågældende anvisninger ikke følges, kan det medføre beskadigelse af udstyret eller tab af data. Trykt i USA. Hardwarevejledning Tredje udgave Maj 2002 Dokumentets bestillingsnr.:

3 Sisällysluettelo 1 Tuotteen ominaisuudet Peruskokoonpanon ominaisuudet Etupaneelin osat Takapaneelin osat Easy Access -näppäimistön osat Easy Access -näppäinten ohjelmoiminen Windows Logo -näppäimen käyttö Hiiren erikoistoiminnot Sarjanumeron sijainti Laitteiston päivitykset Asennusvaihe Pöytälaatikkoon asentaminen Smart Cover Lock Kotelolukon Failsafe -avaimen käyttö Tietokoneen kotelon poistaminen Lisämuistin asentaminen DIMM-muistimoduulit DDR-SDRAM DIMM-moduulit DDR-SDRAM DIMM-moduulien asentaminen Laajennuskortin kotelon poistaminen Laajennuskortin asentaminen AGP-kortin irrottaminen Levyasemapaikat Lisäasemien asentaminen Kiintolevyn päivittäminen Optisen levyaseman irrottaminen Uuden optisen aseman asentaminen Laitteiston käyttöopas iii

4 Sisällysluettelo MultiBay-monilaitetilan käyttö Käynnissä olevan MultiBay -aseman kytkeminen ja vaihtaminen ( Hot-Plugging ja Hot-Swapping ) MultiBay-kiintolevyn jakaminen ja formatointi MultiBay-turvaruuvin asennuksen purkaminen Aseman asentaminen MultiBay-laitetilaan Aseman irrottaminen MultiBay-laitetilasta A B C D E Tekniset tiedot Kiintolevyn asennusohjeet Kaapelivalintaisen toiminnon käyttäminen Ultra ATA -laitteissa B 1 Ultra ATA -laitteiden asentaminen B 2 SCSI-laitteet B 3 SCSI-laitteiden käyttöohjeet B 3 Ohjeita valinnaisten SCSI-laitteiden asentamista varten B 5 SCSI-ohjaimet B 5 SCSI-kaapelit B 6 SCSI-kaapelin käyttäminen B 6 SCSISelect in käyttäminen SCSI-laitteiden kanssa B 7 Quiet Drive -asetusten valitseminen B 8 Pariston vaihtaminen Turvatoimet Turvalukon asentaminen D 1 Turvasilmukan asentaminen D 2 Staattinen sähkövaraus Sähköstaattisten vaurioiden estäminen E 1 Maadoitusmenetelmät E 2 iv Laitteiston käyttöopas

5 Sisällysluettelo F Tietokoneen säännöllinen hoito ja valmisteleminen kuljetusta varten Tietokoneen säännöllinen hoito F 1 Optisen aseman varotoimenpiteet F 2 Käyttö F 2 Puhdistus F 2 Turvallisuus F 2 Kuljettamisen valmistelu F 3 Hakemisto Laitteiston käyttöopas v

6 1 Tuotteen ominaisuudet Peruskokoonpanon ominaisuudet Compaq Evo Small Form Factor -tietokoneissa on ominaisuuksia, jotka voivat poiketa mallista riippuen. Täydellisen luettelon tietokoneeseesi asennetuista laitteista ja ohjelmistoista saat ajamalla Compaq Diagnostics for Windows- ohjelman. Ohjelmien käyttöohjeet löydät Vianetsintäoppaasta Reference Library (Käyttöopaskirjasto) CD -levyltä. Laitteiston käyttöopas 1 1

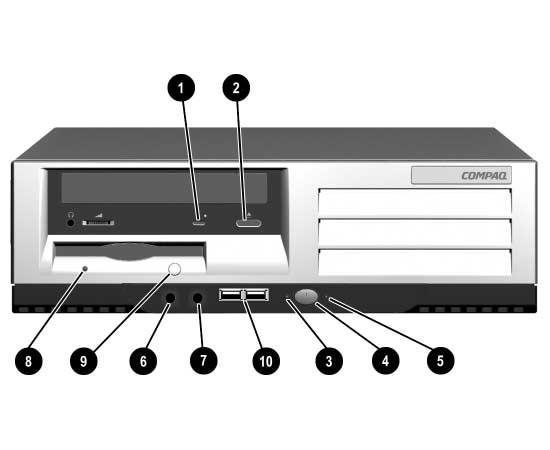

7 Tuotteen ominaisuudet Etupaneelin osat Etupaneelin osat 1 Optisen aseman merkkivalo 6 Mikrofonin liitin 2 Optisen aseman poistopainike 7 Stereokuulokeliitin (järjestelmä) 3 Virran merkkivalo/ Diagnostiikkamerkkivalo 8 Levykeaseman merkkivalo 4 Kaksiasentoinen virtapainike 9 Levykkeen vapautuspainike 5 Kiintolevyn merkkivalo/ - USB-liittimet Diagnostiikkamerkkivalo 1 2 Laitteiston käyttöopas

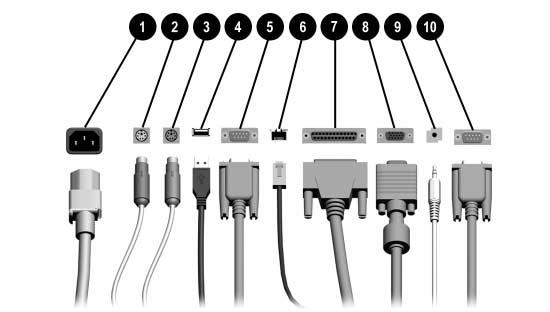

8 Tuotteen ominaisuudet Takapaneelin osat Takapaneelin osat* 1 Virtajohtimen liitin 6 Ethernet RJ-45 -liitin 2 Hiiren liitin 7 Rinnakkaisliitäntä 3 Näppäimistön liitin 8 Näytön liitin 4 Universal Serial Bus (USB) -liittimet 9 Äänilinjan tulo- ja/tai lähtöliitin 5 Sarjaportti (COM1) - Sarjaportti (COM2) *Järjestys ja liitäntöjen lukumäärä voivat vaihdella mallin mukaan. Emolevyn monitoriliitäntä ei toimi, jos tietokoneeseen on asennettu AGP-laajennuskortti. Monitori on liitettävä asennetun AGP-kortin monitoriliittimeen, jotta se toimii oikein. Ellei monitoria liitetä oikeaan liittimeen, se ei toimi oikein. Laitteiston käyttöopas 1 3

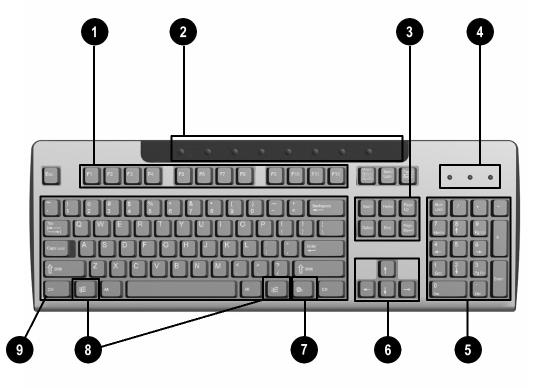

9 Tuotteen ominaisuudet Easy Access -näppäimistön osat Easy Access -näppäimistön osat 1 Toimintonäppäimet Niillä voidaan suorittaa erityistoimintoja, käytetystä ohjelmistosovelluksesta riippuen. 2 Pikanäppäimet Mahdollistaa nopean pääsyn suosituimmille verkkosivuillesi, palveluihin ja sovelluksiin. 3 Muokkausnäppäimet Muokkausnäppäimet ovat seuraavat: Insert, Home, Page Up, Delete, End, ja Page Down. 4 Tilaa osoittavat valot Osoittavat tietokoneen tilan ja näppäimistön asetukset (Num Lock, Caps Lock, ja Scroll Lock). 5 Numeronäppäimet Toimii laskimen näppäimistön tapaan. 6 Nuolinäppäimet Käytetään asiakirjojen ja verkkosivujen selaamiseen. Näppäimillä voit liikkua vasemmalle, oikealle, ylös ja alas käyttäen näppäimistöä hiiren sijasta. 1 4 Laitteiston käyttöopas

10 Tuotteen ominaisuudet Easy Access -näppäimistön osat (Jatkuu) 7 Sovellusnäppäin* Käytetään hiiren oikean painikkeen tapaan Microsoft Office -sovellusten ponnahdusvalikoiden avaamiseen. Saattaa suorittaa muissa sovelluksissa muita toimintoja. 8 Windows-logo -näppäimet* Avaa Käynnistä-valikon Microsoft Windowsissa. Käytetään muiden näppäinten kanssa erilaisten lisätoimintojen suorittamiseen. 9 Perusnäppäimet Kirjoituskoneen näppäimistö. *Näppäimet eivät ole käytössä kaikissa maissa. Easy Access -näppäinten ohjelmoiminen Kaikki Easy Access -näppäimet voidaan ohjelmoida uudelleen avaamaan mikä tahansa kiintolevyllä tai Internet-osoitteessa sijaitseva ohjelmistosovellus tai tiedosto. Kun haluat ohjelmoida uudelleen Easy Access -näppäimet, toimi seuraavasti: 1. Kaksoisnapsauta Windowsin tehtäväpalkin ilmaisinalueella (oikeassa alanurkassa) olevaa näppäimistön kuvaketta. Näppäimistön ominaisuudet -valintaikkuna avautuu näyttöön. 2. Saat lisäohjeita napsauttamalla Näppäimistön ominaisuudet -valintaikkunan Ohje-painiketta. Laitteiston käyttöopas 1 5

11 Tuotteen ominaisuudet Windows Logo -näppäimen käyttö Windows -näppäin Windows-logo-näppäin + d Windows-näppäin + m Shift + Windows-näppäin + m Windows-näppäin + e Windows-näppäin + f Windows-näppäin + Ctrl + f Windows-näppäin + F1 Windows-logo-näppäin + l Windows-näppäin + r Windows-logo -näppäin + u Windows-näppäin + Sarkain Hiiren erikoistoiminnot Windows-näppäintä käytetään yhdessä muiden näppäinten kanssa tiettyjen toimintojen suorittamiseen Windows-käyttöjärjestelmässä Katso ohjeita Widows Logo -näppäimistöstä kohdasta Helppokäyttönäppäimistön osat (Easy Access Keyboard Components). Näyttää tai piilottaa Käynnistä-valikon Tuo näkyviin Työpöydän Pienentää kaikki avoimet sovellukset Kumoaa kaikkien avoimien sovellusten pienentämisen Näkyviin tulee Oma tietokone Käynnistää tiedostojen etsinnän Käynnistää tietokoneen etsinnän Käynnistää Windows Ohjeen Lukitsee tietokoneen, jos tietokoneesi on yhteydessä verkko-osoitteeseen, tai mahdollistaa käyttäjän vaihtamisen, jos tietokone ei ole yhteydessä verkko-osoitteeseen Näyttää Suorita -valintaikkunan Käynnistää Toimintojen hallinnan Aktivoi tehtäväpalkin seuraavan painikkeen Useimmat ohjelmistot tukevat hiiren käyttöä. Hiiren näppäinten toiminnot riippuvat käytettävästä ohjelmasta. 1 6 Laitteiston käyttöopas

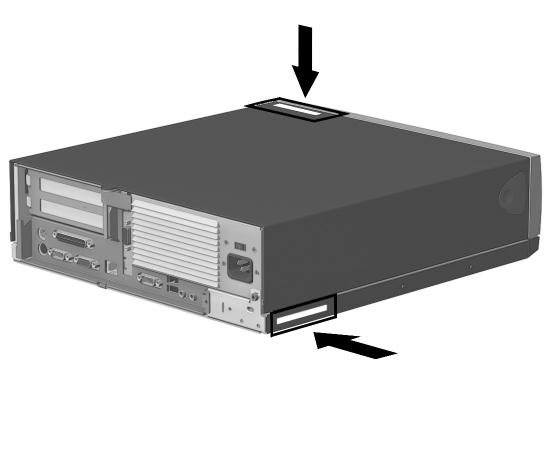

12 Tuotteen ominaisuudet Sarjanumeron sijainti Jokaisella tietokoneella on oma sarjanumeronsa, joka sijaitsee joko kotelon pinnassa tai tietokoneen sivupaneelissa. Pidä tämä numero tallessa, kun otat yhteyttä Compaqin asiakaspalveluun. Sarjanumeron sijainti Laitteiston käyttöopas 1 7

13 2 Laitteiston päivitykset Asennusvaihe On tärkeää, että noudatat tätä asennusjärjestystä, jotta valinnaisten laitteiden asennus tapahtuu asianmukaisesti. Lisätietoja tietokoneen asetuksista saat Tietokoneen asetusoppaasta. 1. Jos olet lukinnut Smart Cover -lukon, avaa se tietokoneen asetuksissa. 2. Lisätietoja tietokoneen asetuksista saat Tietokoneen asetusoppaasta. 3. Jos tietokone on käynnissä, sammuta se ja irrota virtajohto pistorasiasta. VAARA: Vähentääksesi sähköiskun ja/tai kuumien pintojen aiheuttamien vahinkojen vaaraa, muista irrottaa virtajohto pistorasiasta ja antaa järjestelmän sisäisten osien jäähtyä ennen niiden koskettamista. VAARA: Vähentääksesi sähköiskun, tulipalon tai laitteiston vahingoittumisen vaaraa älä kytke teleliikenne- tai puhelinliittimiä verkkokorttien liittimiin. VAROITUS: Staattinen sähkö voi vahingoittaa tietokoneen tai sen lisälaitteiden sähköisiä osia. Ennen kuin aloitat nämä toimenpiteet, kosketa maadoitettua metalliesinettä, jotta varmistat, ettei sinussa ole staattista sähköä. Lisätietoja on liitteessä E, Staattinen sähkö. Laitteiston käyttöopas 2 1

14 Laitteiston päivitykset 4. Avaa tietokone poistamalla sen ulkokotelo. Tietokoneen kotelon irrottamisohjeet löydät myöhemmin tästä kappaleessa. 5. Asenna haluamasi valinnaiset laitteet. Katso lisäohjeita tämän oppaan soveltuvista kohdista ja valinnaisten laitteiden käsikirjoista. 6. Pane tietokoneen kotelo takaisin paikalleen. 7. Käynnistä näyttö, tietokone ja laitteet, joita haluat testata. 8. Jos tarpeen, muuta tietokoneen kokoonpanoa. Katso ohjeet Tietokoneen asetusoppaasta muuttaessasi tietokoneen asetuksia. Pöytälaatikkoon asentaminen Kun asennat tietokoneen pöytälaatikkoon, tarkista seuraavat seikat tuuletuksen varmistamiseksi: Laatikon takaosassa täytyy olla vähintään 7,6 cm tyhjää tilaa seinän tms. ja takapaneelin välillä. Laatikon takaosassa täytyy olla vähintään kaksi 5,1 cm reikää. Toisen reiän täytyy olla välittömästi virtalähteen takana, jotta ulos tulevaa ilma pääsee virtaamaan. Toinen reikä on kaapeleita varten. VAROITUS: Kaapelit eivät saa kulkea ilmanvaihtoreiän kautta. Kaapin etuosassa tai pohjassa täytyy olla vähintään yhdeksän reikää ilmanvaihtoa varten. Reikien koon tulee olla 1,0 1,3 cm. Jos ilmanottoreiät ovat laatikon pohjassa, tulee laatikon takana olla vähintään 2,54 cm tyhjää ilman virtaamisen varmistamiseksi. Tietokoneen rungon yläpuolelle täytyy varata vähintään 2.54 cm tyhjää tilaa. 2 2 Laitteiston käyttöopas

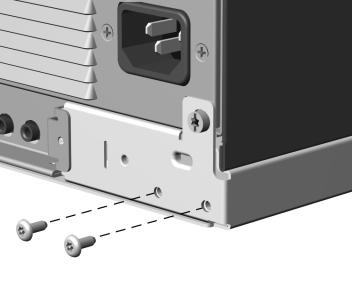

15 Laitteiston päivitykset Smart Cover Lock Smart Cover -lukko on valinnainen lisävaruste ja kuuluu vain tiettyihin malleihin. Smart Cover -lukko on ohjelmallisesti hallittava lukko, jota valvotaan asetussalasanalla. Lukko estää luvattoman pääsyn sisäisiin osiin. Tietokoneesi on toimitettu niin, että Smart Cover -lukko on lukitsemattomassa asennossa. Smart Cover -lukosta on lisätietoja Ohjelmiston käyttöoppaassa. Kotelolukon Failsafe -avaimen käyttö Jos otat käyttöön kotelolukon etkä pysty syöttämään salasanaa avataksesi lukon, tarvitset tietokoneen avaamista varten kotelolukon Failsafe -avaimen. Tarvitset avainta seuraavissa olosuhteissa: Virtakatkos Käynnistys ei onnistu Jonkin tietokoneen osan (esim. suorittimen tai virtalähteen) vikaantuminen Salasana on unohtunut VAROITUS: Kotelolukon FailSafe -avain on erikoistyökalu, jota saa Compaqilta. Varaudu tilanteeseen ja tilaa avain jo ennen kuin tarvitset sitä. Kun haluat saada FailSafe-avaimen, toimi seuraavasti: Ota yhteys valtuutettuun Compaq-jälleenmyyjään tai huoltoon. Etsi tilaustiedot Compaqin www-sivustosta ( Soita takuukortissa ilmoitettuun numeroon. Laitteiston käyttöopas 2 3

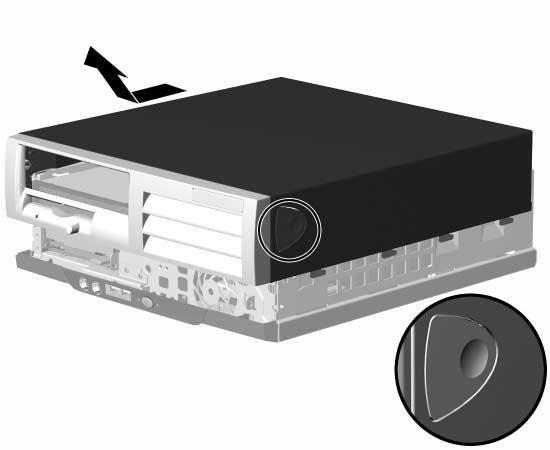

16 Laitteiston päivitykset Kun haluat avata tietokoneen kotelon: 1. Sammuta tietokone ja ulkoiset laitteet. 2. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta. 3. Poista Smart Cover FailSafe -avaimella kolme turvaruuvia, jotka kiinnittävät Smart Cover -lukon runkoon. Smart Cover -lukon ruuvien poistaminen 4. Irrota Smart Cover -lukko. Kun haluat kiinnittää Smart Cover -lukon uudestaan, kiinnitä se paikalleen kolmella turvaruuvilla. Tietokoneen kotelon poistaminen Jos asennat lisälaitteita, poista tietokoneen kotelo, jotta pääset käsiksi sisällä oleviin osiin. Etupaneelin molemmilla sivuilla sijaitsevat kotelon pikavapautussalvat mahdollistavat tietokoneen kotelon poistamisen ilman työkaluja tai sormiruuveja. Noudata seuraavia ohjeita kun poistat tietokoneen kotelon. 1. Jos olet aktivoinut Smart Cover -lukon, katso edellinen kappale Smart Cover -lukko tai avaa lukko tietokoneen asetuksissa. 2. Sammuta tietokone ja ulkoiset laitteet. 2 4 Laitteiston käyttöopas

17 Laitteiston päivitykset 3. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta. VAARA: Ennen kuin irrotat tietokoneen kotelon, varmista, että tietokone on sammutettu ja virtajohto irrotettu pistorasiasta. 4. Paina etupaneelin molemmilla puolilla olevat nappulat pohjaan avataksesi kotelon pikavapautussalvat. 5. Kun liu utat koteloa eteenpäin, vapauta painikkeet ja anna niiden palautua oikeaan asentoonsa. Nosta kotelo pois rungosta. Suorita sama toimenpide päinvastaisessa järjestyksessä, kun asennat kotelon takaisin. Tietokoneen kotelon poistaminen Lisämuistin asentaminen Tietokoneeseen kuuluu synkronoitu, dynaaminen DDR-keskusmuisti (DDR-SDRAM), joka koostuu DIMM-muistimoduuleista. Laitteiston käyttöopas 2 5

18 Laitteiston päivitykset DIMM-muistimoduulit DDR-SDRAM DIMM-moduulit Intel 815E -piirisarjaan perustuvan emolevyn muistimoduulikantoihin voit asentaa DIMM-muistimoduuleja. Näihin muistimoduulipaikkoihin on asennettu vähintään yksi muistimoduuli. Jotta voisit asentaa mahdollisimman paljon muistia, sinun on korvattava esiasennettu DIMM-muistimoduuli moduulilla, jonka kapasiteetti on suurempi. Jotta järjestelmä toimisi oikein, sen tukiessa DDR-SDRAM DIMM-moduuleja, niiden täytyy olla standardivalmisteisia, 184-napaisia, PC Mhz- tai PC Mhz-yhteensopivia, 2,5 voltin DDR-SDRAM-DIMM-moduuleja. DDR-SDRAM DIMM -muistien täytyy tukea CAS-saantiviivettä 2 tai 2,5 (CL = 2 tai CL = 2,5). Niissä tulee olla myös pakolliset JEDEC SPD -tiedot. DIMM-moduulit, joissa on käytetty x4 SDRAM -muistia, eivät ole tuettuja; järjestelmä ei käynnisty, jos siihen on asennettu tuen piiriin kuulumattomia DIMM-moduuleja. Intel 845-G piirisarja ei tue ECC-muistia. DDR-SDRAM DIMM-moduulien asentaminen VAROITUS: DIMM-vastakkeissa on kullatut kontaktipinnat. Kun päivität muistia, käytä kultakontaktipinnoilla varustettuja DIMM-muistimoduuleja estääksesi yhteensopimattomien metallien kosketuksesta johtuvaa syöpymistä tai hapettumista. VAROITUS: Staattinen sähkö voi vahingoittaa tietokoneen tai valinnaisen laitteiston sähköisiä osia. Ennen kuin aloitat nämä toimenpiteet, kosketa maadoitettua metalliesinettä, jotta varmistat, ettei sinussa ole staattista sähköä. Lisätietoja on liitteessä E, Staattinen sähkö. VAROITUS: Kun käsittelet muistimoduulia, varo koskettamasta sen kontaktipintoja. Pintojen koskettaminen voi johtaa moduulin vioittumiseen. 2 6 Laitteiston käyttöopas

19 Laitteiston päivitykset 1. Jos olet lukinnut Smart Cover -lukon, avaa se tietokoneen asetuksissa. 2. Lopeta käyttöjärjestelmä asianmukaisesti. Katkaise virta Internet-laitteesta ja oheislaitteista sekä irrota virtajohto pistorasiasta. 3. Poista tietokoneen kotelo. 4. Kallista Easy Access -asemapaikka pystyasentoon. VAROITUS: Tarkista kaikkien kaapeleiden ja johtojen asento ennen kuin liikutat Easy Access -asemapaikkaa. Easy Access -asemapaikan kallistaminen 5. Etsi muistimoduulikannat. VAARA: Jotta vähentäisit kuumien pintojen aiheuttamien vahinkojen vaaraa, anna järjestelmän sisäisten osien jäähtyä ennen niiden koskettamista. Laitteiston käyttöopas 2 7

20 Laitteiston päivitykset 6. Avaa DIMM-kannan molemmat salvat 1 ja asenna muistimoduuli kantaan 2. DIMM-muistimoduulien asentaminen 7. Aloita asentamalla moduuli esiasennettua moduulia lähinnä olevaan kantaan, ja asenna moduulit kantojen numerojärjestyksen mukaisesti. 8. Muistimoduulin voi asentaa vain yhdellä tavalla. Sovita moduulin lovi ja muistikannan kieleke kohdakkain. Työnnä moduuli kantaan, käännä salvat sisäänpäin ja varmista, että se menee kantaan kokonaan ja pysyy kunnolla paikallaan Toista vaiheet 6 ja 8 jokaisen asentamasi lisämoduulin osalta. 10. Pane tietokoneen kotelo takaisin paikalleen. 11. Jos pidät Smart Cover -lukon tavallisesti lukittuna, lukitse se uudestaan tietokoneen asetuksissa. Tietokone tunnistaa lisätyn muistin automaattisesti seuraavan kerran, kun se käynnistetään. 2 8 Laitteiston käyttöopas

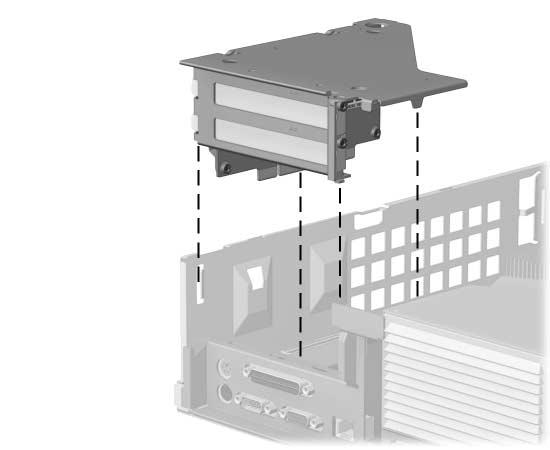

21 Laitteiston päivitykset Laajennuskortin kotelon poistaminen Noudata seuraavia ohjeita, kun irrotat laajennuskorttikotelon: 1. Jos olet lukinnut Smart Cover -lukon, avaa se tietokoneen asetuksissa. 2. Sammuta tietokone ja ulkoiset laitteet. 3. Irrota virtajohto pistorasiasta ja kaikki ulkoiset laitteet, jotka on kiinnitetty laajennuskorttikoteloon. 4. Poista tietokoneen kotelo. 5. Irrota kaikki laajennuskortteihin liitetyt johdot. 6. Nosta laajennuskorttikotelo suoraan ylöspäin pois tietokoneen kotelosta. Laajennuskortin kotelon poistaminen Kun asennat laajennuskorttikotelon takaisin, varmista, että kotelon läppä osuu virtalähteen vieressä olevaan hahloon. Laitteiston käyttöopas 2 9

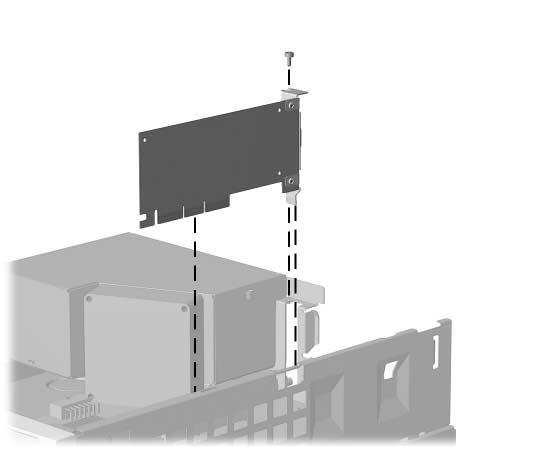

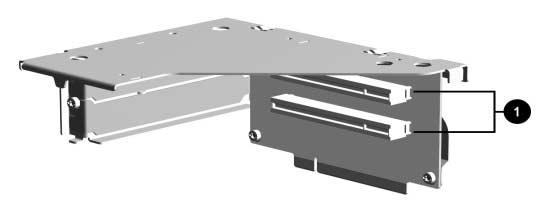

22 Laitteiston päivitykset Laajennuskortin asentaminen Tietokoneessasi on kaksi PCI-korttipaikkaa 1 laajennuskortteja varten. Jokaiseen korttipaikkaan voit asentaa laajennuskortin, jonka pituus voi olla 17,463 cm. Laajennuskortin asentaminen: 1. Jos olet lukinnut Smart Cover -lukon, avaa se tietokoneen asetuksissa. 2. Sammuta tietokone ja ulkoiset laitteet. 3. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta. 4. Poista tietokoneen kotelo. 5. Irroita laajennuskorttikotelo ja valitse laajennuspaikka, johon haluat asentaa laajennuskortin. Laajennuskorttipaikkojen sijainti laajennuskorttikotelossa 2 10 Laitteiston käyttöopas

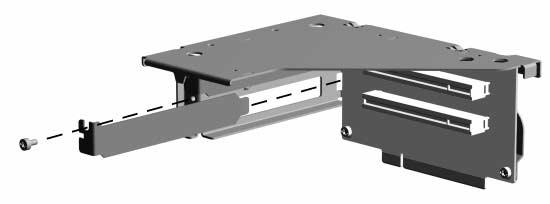

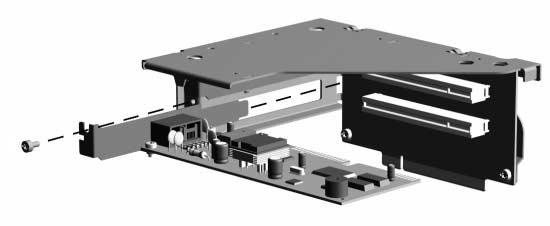

23 Laitteiston päivitykset 6. Irrota ruuvit, jotka kiinnittävät laajennuspaikan peitelevyn laajennuskorttikoteloon. 7. Irroita laajennuspaikan peitelevy laajennuskorttikotelosta. Ruuvin ja laajennuspaikan peitelevyn poistaminen 8. Asenna laajennuskortti. Laajennuskortin asentaminen Asentaessasi laajennuskorttia varmista, että se asettuu kulmakiinnikkeen myötäisesti. Paina korttia lujasti, jotta koko liitin menee kunnolla laajennuskorttipaikkaan. 9. Kiinnitä kortin kiinnitysruuvit. Laitteiston käyttöopas 2 11

24 Laitteiston päivitykset AGP-kortin irrottaminen Matalaprofiilinen 1,5V näytönohjain(agp)-kortti asennetaan AGP-korttipaikkaan emolevyllä. AGP-kortin irrottaminen korttipaikasta: 1. Jos olet lukinnut Smart Cover -lukon, avaa se tietokoneen asetuksissa. 2. Sammuta tietokone ja ulkoiset laitteet. 3. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta. 4. Poista tietokoneen kotelo (katso ohjeet tämän kappaleen kohdasta Tietokoneen kotelon poistaminen ). 5. Poista laajennuskortin kotelo (katso ohjeet tämän kappaleen kohdasta Laajennuskortin kotelon poistaminen ). 6. Etsi AGP-kortti emolevyltä. 7. Poista AGP-kortin kiinnikeruuvi. 8. Irrota AGP-kortti nostamalla sitä ylöspäin. AGP-kortin irrottaminen Kun vaihdat AGP-kortin, suorita toimenpiteet päinvastaisessa järjestyksessä Laitteiston käyttöopas

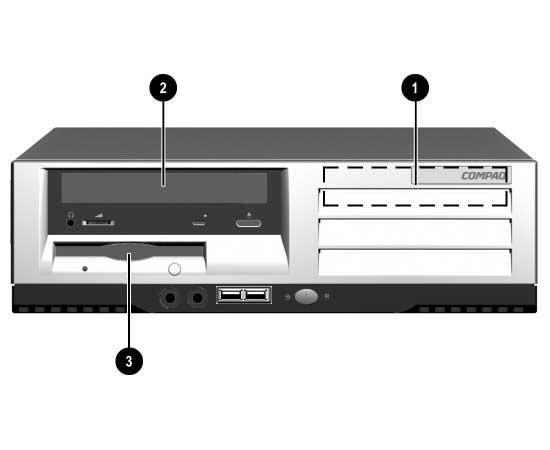

25 Laitteiston päivitykset Levyasemapaikat Pöytätietokoneen levyasemapaikat 1 3,5-tuuman sisäinen, kolmanneksen korkuinen vakiokiintolevypaikka 2 5,24-tuuman levyasemapaikka valinnaisille levyasemille 3 3,5-tuuman, kolmanneksen korkuinen, 1,44 megatavun vakiolevykeasema Jos haluat varmistaa, minkä tyyppisiä ja kokoisia massamuistilaitteita tietokoneeseesi on asennettu, suorita Compaq-tietokoneen asetusohjelma Lisäohjeita saat Tietokoneen asetusoppaasta. Laitteiston käyttöopas 2 13

26 le: Laitteiston päivitykset Lisäasemien asentaminen Tietokoneessa on kaksi ulkoista asemapaikkaa. Ensimmäisessä asemapaikassa on esiasennettu levykeasema. Tässä Ensimmäisessä ulkoisessa asemapaikassa on esiasennettu levykeasema. Kun asennat lisäasemia, noudata seuraavia ohjeita: Liitä kiintolevyt optimaalisen suorituskyvyn takaamiseksi ensisijaiseen ohjaimeen. Liitä laajennuslaitteet, kuten optinen asema, IDE -nauha-asema ja levykeasemat, toissijaiseen ohjaimeen 80-johtimisella IDE-kaapelilla. Voit asentaa puolikorkeaan asennuspaikkaan joko kolmanneksen korkuisen tai puolikorkean aseman. Sinun on asennettava ohjainruuvit, jotta asema sijoittuu varmasti oikein aseman koteloon. Tietokoneen rungon eteen, etulevyn taakse, on asennettu ylimääräiset ohjainruuvit. Joissakin laitteissa käytetään metrimitoitettuja ruuveja. Compaqin toimittamat metrimitoitetut ruuvit ovat mustia. VAROITUS: Jotta välttäisit tekemäsi työn menettämisen ja tietokoneen tai levyaseman vaurioitumisen, ota huomioon seuraavat seikat: Jos asennat tai poistat kiintolevyn, katkaise Internet-laitteesta virta. Älä poista kiintolevyä, kun Internet-laite on käynnissä tai valmiustilassa. Ennen kuin käsittelet levyasemaa, poista staattinen sähkö itsestäsi. Kun käsittelet levyasemaa, vältä koskemasta liittimeen. Lisätietoja staattisen sähkön aiheuttamien vahinkojen estämisestä löytyy Liitteestä E, Staattinen sähkö. Käsittele levyasemaa varovasti. Älä pudota sitä. Älä käytä voimaa asentaessasi levyasemaa. Säilytä kiintolevy paikassa, jossa sille ei ole vaaraa nesteistä, äärimmäisistä lämpötiloista tai magneettikentän synnyttävistä laitteista (esimerkiksi kaiuttimista tai näytöistä). Kiintolevyn päivittäminen 3,5-tuuman kiintolevy sijaitsee tietokoneessa oikealla puolella. Aseman irrottaminen ja vaihtaminen: 1. Jos olet lukinnut Smart Cover -lukon, avaa se tietokoneen asetuksissa. 2. Sammuta tietokone ja ulkoiset laitteet Laitteiston käyttöopas

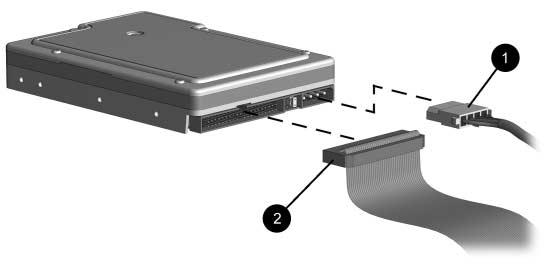

27 Laitteiston päivitykset 3. Irrota virtajohto pistorasiasta. 4. Poista tietokoneen kotelo. 5. Irrota virtakaapeli 1 ja signaalikaapeli 2 kiintolevyn takaosasta. Kaapelien irrottaminen kiintolevystä 6. Vedä aseman kiinnitysläppää asemasta poispäin. 7. Liu uta kiintolevy asemapaikan taakse ja nosta se pois paikasta. Aseman lukkojen aktivointi (rungon takaosasta katsottuna) Laitteiston käyttöopas 2 15

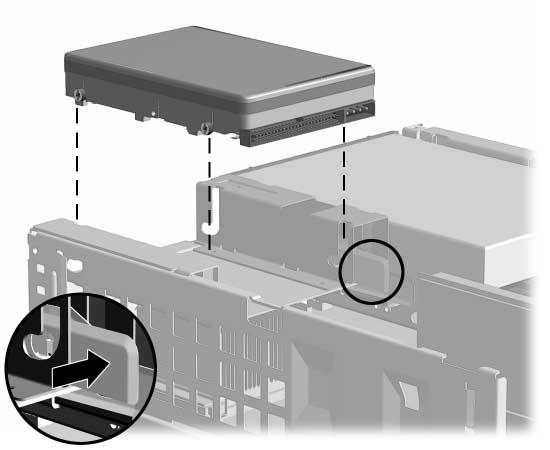

28 Laitteiston päivitykset Kun asennat kiintolevyn, käytä vanhan kiintolevyn kiinnitysruuveja. Nämä neljä ruuvia sopivat aseman hahloihin. Kun olet asentanut kiintolevyn, ja ellei tietokoneesi tunnista sitä automaattisesti, katso ohjeet Liitteestä B, Kiintolevyn asennusohjeet. VAROITUS: Jotta välttäisit tekemäsi työn menettämisen ja tietokoneen tai levyaseman vaurioitumisen, ota huomioon seuraavat seikat: Jos asennat tai poistat kiintolevyn, katkaise Internet-laitteesta virta. Älä poista kiintolevyä, kun Internet-laite on käynnissä tai valmiustilassa. Ennen kuin käsittelet levyasemaa, poista staattinen sähkö itsestäsi. Kun käsittelet levyasemaa, vältä koskemasta liittimeen. Lisätietoja staattisen sähkön aiheuttamien vahinkojen estämisestä löytyy Liitteestä E, Staattinen sähkö. Käsittele levyasemaa varovasti. Älä pudota sitä. Älä käytä voimaa asentaessasi levyasemaa. Säilytä kiintolevy paikassa, jossa sille ei ole vaaraa nesteistä, äärimmäisistä lämpötiloista tai magneettikentän synnyttävistä laitteista (esimerkiksi kaiuttimista tai näytöistä). Jos sinun on lähetettävä levyasema postin välityksellä, pakkaa se kuplamuovipussiin tai muiden särkyvien esineiden tavoin ja merkitse paketti varoitustarralla Särkyvää : Särkyvää - käsittele varoen. Optisen levyaseman irrottaminen VAROITUS: Kaikki levykkeet, CD-levyt ja muut vastaavat täytyy poistaa asemasta ennen aseman irrottamista tietokoneesta. Optinen levyasema on CD-ROM-, CD-RW- tai DVD-ROM -asema. 1. Jos olet lukinnut Smart Cover -lukon, avaa se tietokoneen asetuksissa. 2. Sammuta tietokone ja ulkoiset laitteet. 3. Irrota virtajohto pistorasiasta. 4. Poista tietokoneen kotelo. 5. Kallista aseman kotelo pystyasentoon Laitteiston käyttöopas

29 Laitteiston päivitykset 6. Irrota ääni-, signaali- ja asemien virtakaapelit. Äänikaapelin toinen pää tulee liittää laajennuskortin kotelon ääniliittimeen. 7. Vedä aseman kiinnitysläppää asemasta poispäin Liu uta asemaa asemakotelon etuosaa kohti 2. Nosta asema pois tietokoneesta 3. Optisen aseman irrottaminen Kun vaihdat aseman, suorita toimenpiteet päinvastaisessa järjestyksessä. Kun asennat kiintolevyn, käytä vanhan kiintolevyn kiinnitysruuveja. Nämä neljä ruuvia sopivat aseman hahloihin. Laitteiston käyttöopas 2 17

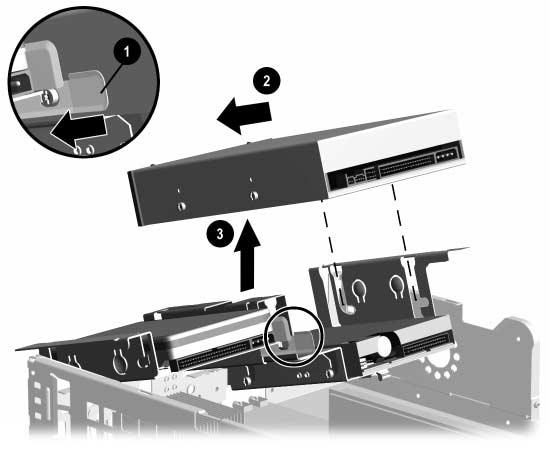

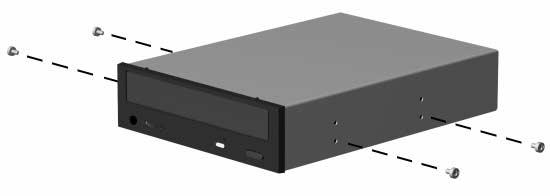

30 Laitteiston päivitykset Uuden optisen aseman asentaminen Noudata seuraavia ohjeita kun asennat vaihtoehtoisen optisen aseman: 1. Jos koneessa on optinen asema, irrota se. 2. Asenna kaksi ohjainruuvia alempiin reikiin aseman kummallekin sivulle. VAROITUS: Käytä ainoastaan 3/16-tuuman tai 5 mm pitkiä ohjausruuveja. Pitemmät ruuvit voivat vahingoittaa aseman sisäisiä osia. Ohjausruuvien kiinnittäminen optiseen asemaan 3. Aseta aseman ohjausruuvit asemapaikan J-hahloon. Liu uta asemaa tietokoneen etuosaa kohti. Varmista, että jousikuormitettu lukitussalpa kiinnittää aseman kunnolla Laitteiston käyttöopas

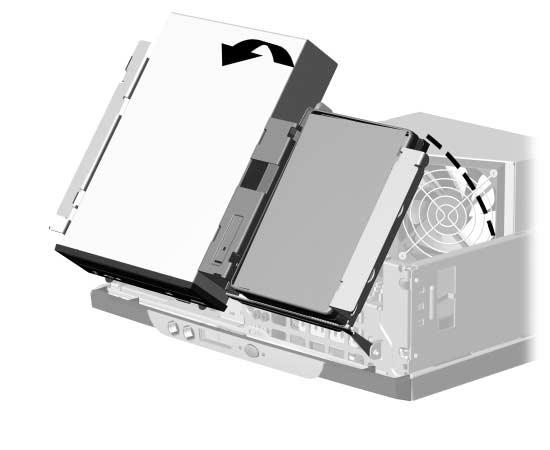

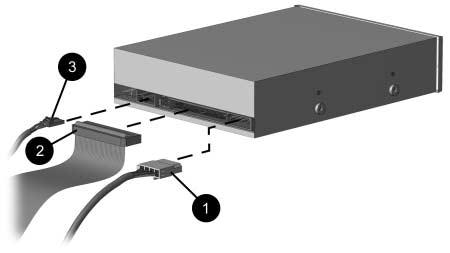

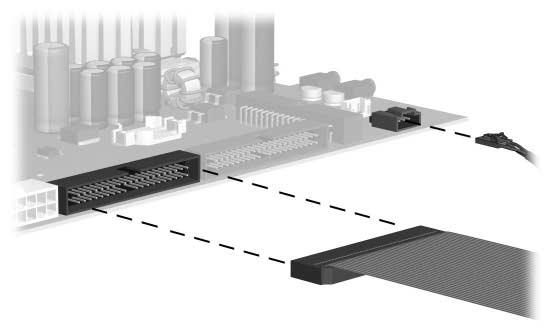

31 Laitteiston päivitykset 4. Kallista Easy Access -asemapaikka pystyasentoon ja kytke lattakaapeli ja äänikaapeli emolevyyn. Lattakaapelin ja äänikaapelin kytkeminen 5. Kytke virtakaapeli 1, lattakaapeli 2, ja äänikaapeli 3 optisen aseman takaosaan. 6. Kallista Easy Access -asemapaikka normaaliin asentoonsa. Lattakaapelin, äänikaapelin ja virtakaapelin kytkeminen optiseen asemaan Laitteiston käyttöopas 2 19

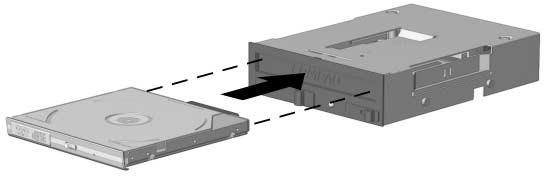

32 Laitteiston päivitykset 7. Irroita peitelevyt etupaneelista, jos se on tarpeen. 8. Pane tietokoneen kotelo takaisin paikalleen. 9. Tietokone tunnistaa aseman automaattisesti ja konfiguroi tietokoneen uudelleen. VAROITUS: Kun huollat tietokonettasi, varmista, että kaikki kaapelit tulevat oikeille paikoilleen kokoamisen aikana. Kaapeleiden huolimaton kytkeminen saattaa vahingoittaa tietokonettasi. MultiBay-monilaitetilan käyttö MultiBay on esiasennettu tietyissä Small Form Factor -malleissa. Se on erikoislaitetila, joka tukee useita 12,7 mm irrotettavia lisäasemia, kuten: MultiBay 24X Max Optinen asema MultiBay 8X Optinen asema, jossa on RAM-luku MultiBay Optinen asema MultiBay SMART -kiintolevyasema VAROITUS: Jotta välttäisit tekemäsi työn menettämisen ja tietokoneen tai levyaseman vaurioitumisen, ota huomioon seuraavat seikat: Jos asennat tai poistat kiintolevyn, sulje kaikki ohjelmasovellukset, sulje käyttöjärjestelmä ja sammuta tietokone. Älä poista kiintolevyä, kun Internet-laite on käynnissä tai valmiustilassa. Ennen kuin käsittelet levyasemaa, poista staattinen sähkö itsestäsi. Kun käsittelet levyasemaa, vältä koskemasta liittimeen. Ennen kuin siirrät, asetat säilytykseen tai poistat muun levyaseman kuin kiintolevyn ja ennen kuin kuljetat sitä, varmista, ettei asemassa ole levykettä, CD- tai DVD-levyä tai muuta tallennusvälinettä ja että levyasema on suljettu. Käsittele levyasemaa varovasti. Älä pudota sitä. Älä käytä voimaa asentaessasi levyasemaa. Säilytä kiintolevy paikassa, jossa sille ei ole vaaraa nesteistä, äärimmäisistä lämpötiloista tai magneettikentän synnyttävistä laitteista (esimerkiksi kaiuttimista tai näytöistä). Jos sinun on lähetettävä levyasema postin välityksellä, pakkaa se kuplamuovipussiin tai muiden särkyvien esineiden tavoin ja merkitse paketti varoitustarralla Särkyvää: Käsittele varoen Laitteiston käyttöopas

33 Laitteiston päivitykset Käynnissä olevan MultiBay -aseman kytkeminen ja vaihtaminen ( Hot-Plugging ja Hot-Swapping ) VAROITUS: Estääksesi vauriot tietokoneelle, asemalle tai asemaan tallennetuille tiedoille, toimi seuraavasti: Jos asennat tai poistat kiintolevyn, sulje tietokone. Älä koskaan poista kiintolevyä, kun tietokone on käynnissä tai valmiustilassa. Varmista, ettei tietokone ole valmiustilassa. Käynnistä kone ja sammuta se. Jos tietokoneessa on Windows 98- tai Windows NT 4.0 -käyttöjärjestelmäversio ilman Compaqin ohjelmistotehostetta, sulje tietokone ennen kuin lisäät tai poistat aseman. Jos tietokoneessa on Compaqin toimittama esiasennettu käyttöjärjestelmä, voit kiinnittää tai irrottaa minkä tahansa aseman paitsi kiintolevyn tietokoneen ollessa käynnissä, sammutettuna tai valmiustilassa. MultiBay-kiintolevyn jakaminen ja formatointi 1. Sulje kaikki ohjelmasovellukset, sulje käyttöjärjestelmä ja katkaise tietokoneen virta. 2. Asenna kiintolevy MultiBay-monilaitetilaan, kuten esitetty kohdassa Aseman asentaminen MultiBay-laitetilaan. 3. Käynnistä tietokone. Noudata alla olevia käyttöjärjestelmän antamia ohjeita: Windows 2000 Professional, Windows XP Professional, tai Windows XP Home 1. Napsauta hiiren oikealla painikkeella Oma tietokone -kuvaketta, ja napsauta Hallinta > Levynhallinta. 2. Valitse MultiBay-kiintolevy. 3. Jakovalikossa, napsauta Luo. Lue huolellisesti ruudussa mahdollisesti näkyvät kehotteet ja vastaa niihin. Katso tarkemmat ohjeet Microsoft Management Console online Ohje-sivulta (napsauta Toiminta > Ohje kun Management Console on käynnissä). Laitteiston käyttöopas 2 21

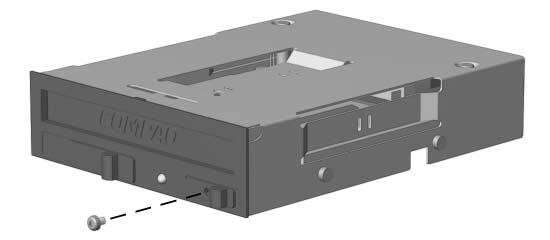

34 Laitteiston päivitykset MultiBay-turvaruuvin asennuksen purkaminen Kun MultiBay-turvaruuvi on asennettuna paikalleen, se estää MultiBay-poistovivun toiminnan, jolloin MultiBay-laitetilaan asennettua asemaa ei voi poistaa. Jos haluat poistaa MultiBay-laitetilaan asennetun aseman, sinun täytyy ensin irrottaa asennettu turvaruuvi Torx-ruuvitaltalla (sisältyy toimituspakkaukseen). MultiBay-turvaruuvin asennuksen purkaminen Aseman asentaminen MultiBay-laitetilaan 1. Jos asennat tai poistat kiintolevyn, sulje kaikki ohjelmasovellukset, sulje käyttöjärjestelmä ja sammuta tietokone. 2. Poista asemasta kaikki irrotettavat muistilaitteet, esim. optinen levy. 3. Käännä aseman yläosa ylöspäin ja aseman liitin kohti tietokonetta, liu uta asema MultiBay-laitelitilaan ja paina lujasti pohjaan asti, jotta sähköliittimet tulevat pitävästi paikoilleen. Aseman asentaminen MultiBay-laitetilaan Jos laite ei käynnisty, varmista että tarvittavat laiteajurit on asennettu järjestelmään. Jos niitä ei ole, voit hakea ne maksutta Compaqin Internet-sivustosta osoitteesta Laitteiston käyttöopas

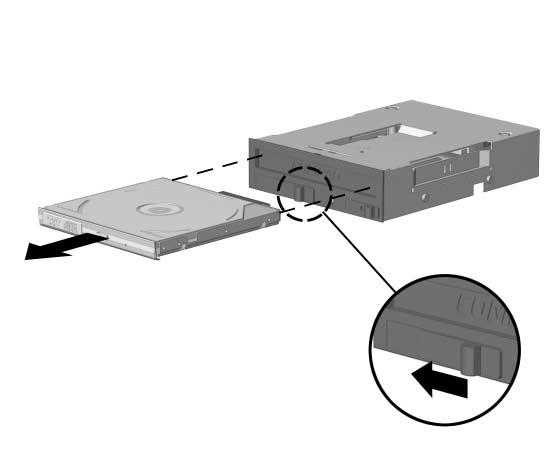

35 Laitteiston päivitykset Aseman irrottaminen MultiBay-laitetilasta 1. Jos asennat tai poistat kiintolevyn, sulje kaikki ohjelmasovellukset, sulje käyttöjärjestelmä ja sammuta tietokone. 2. Irrota MultiBay-turvaruuvi, jos sellainen on asennettu. Katso ohjeet MultiBay-turvaruuvin irrottamisesta kohdasta MultiBay-turvaruuvin irrottaminen. 3. Liu uta poistovipua vasemmalle jolloin asema irtoaa MultiBay-laitetilasta. Aseman irrottaminen MultiBay-laitetilasta Laitteiston käyttöopas 2 23

36 A Tekniset tiedot Compaq Evo Small Form Factor Pöytätietokoneen mitat Korkeus Leveys Syvyys 3,08" 13,1" 14,6" 9,7 cm 33,3 cm 37,1 cm Likimääräinen paino 20,0 lb 9,1 kg Paino tuettuna (suurin sallittu hajakuormitus) 100,0 lb 45,5 kg Lämpötila-alue Käytössä ollessa Poissa käytöstä Suhteellinen kosteus (tiivistymätön) Käytössä ollessa Poissa käytöstä F F 10 90% 5 95% C C 10 90% 5 95% Suurin korkeus (paineistamaton) Käytössä ollessa Poissa käytöstä ft ft Käyttölämpötila pienenee 1,0 C per m merenpinnan yläpuolella, kun jatkuvaa suoraa auringonpaistetta ei ole. Suurin mahdollinen lämpötilan muutosnopeus on 10 C/t. Yläraja voi alentua asennettujen lisälaitteiden tyypistä ja määrästä johtuen. Virtalähde Käyttöjännitealue Nimellisjännitealue Nimellinen verkkotaajuus VAC VAC Hz m m VAC VAC Hz Tässä järjestelmässä käytetään virtalähdettä, jonka kattava aktiivinen tehoalue on korjattu tehtaalla. Näin on voitu pienentää tulovirran amplitudia ja yliaaltoja. Tulovirran valintakytkintä ei tarvita. Laitteiston käyttöopas A 1

37 Tekniset tiedot Compaq Evo Small Form Factor (Jatkuu) Lähtöteho 175 W 175 W Nimellinen tulovirta (enintään) VAC 1,5 200 VAC Lämmön hajaantuminen Korkeintaan Nimellinen 920 BTU/t 460 BTU/t 232 kg-cal/t 116 kg-cal/t A 2 Laitteiston käyttöopas

38 B Kiintolevyn asennusohjeet Kaapelivalintaisen toiminnon käyttäminen Ultra ATA -laitteissa Valinnaisia levyasemia saa Compaqilta tuotepaketeissa, joissa on erityinen asemakaapeli. Asemien kokoonpanon määrityksessä käytetään kaapelivalintaista toimintoa, joka tunnistaa asemat joko 0-laitteeksi (ensisijainen asema) tai 1-laitteeksi (toissijainen asema). 1-laite on asema, joka on kytketty kaapelin keskimmäiseen liittimeen. 0-laite on asema, joka on kytketty kaapelin viimeiseen liittimeen (vain 80-johtimisessa ATA-kaapelissa). Tämän liitteen kappaleesta Ultra ATA -laitteiden asentaminen löydät esimerkin Ultra ATA -kaapelista. Compaqin toimittamien kiintolevyjen jumpperit on esiasennettu kaapelivalintaiseen tilaan, joten tietokoneeseen aikaisemmin asennettujen asemien jumpperiasetuksia ei tarvitse muuttaa. Jos olet asentamassa jonkin muun valmistajan kiintolevyä tietokoneeseesi, lue sen mukana toimitetut asiakirjat huolella, jotta voit asentaa aseman ja siihen kuuluvat kaapelit asianmukaisesti. Jos asennat toisen laitteen ensisijaiseen ohjaimeen, sinun on käytettävä optimaalisen suorituskyvyn takaamiseksi 80-johtimista Ultra ATA -kaapelia. Tätä kaapelia käytetään tiettyjen mallien vakiokaapelina. Laitteiston käyttöopas B 1

39 Kiintolevyn asennusohjeet Ultra ATA -laitteiden asentaminen Kun asennat valinnaisia Ultra ATA -laitteita, noudata seuraavia ohjeita: Jos olet asentamassa useita Ultra ATA -laitteita, Compaq suosittelee, että laitteet jaetaan sekä ensisijaiseen että toissijaiseen Ultra ATA -väylään optimaalisen suorituskyvyn takaamiseksi. Liitä lisälaite emolevyyn ylimääräisellä Ultra ATA -kaapelilla. 80-johtiminen Ultra ATA -kaapeli: 45,72 cm pitkä, 80-johtiminen kaapeli, jossa 0- ja 1-laitteiden maksimiväli on 15,24 cm. 80-johtiminen Ultra ATA -kaapeli 1 0-laitteen (isäntäasema) liitin 2 1-laitteen (renkiasema) liitin 3 Emolevyn liitin Liitä kiintolevyt optimaalisen suorituskyvyn takaamiseksi ensisijaiseen ohjaimeen. Liitä laajennuslaitteet, kuten ATA-optiset asemat, nauha-asemat ja levykeasemat, toissijaiseen ohjaimeen. Voit asentaa puolikorkeaan asennuspaikkaan joko kolmanneksen korkuisen tai puolikorkean aseman. Ohjainruuvit täytyy asentaa, jotta asema sijoittuu varmasti oikein aseman koteloon. Tietokoneen rungon eteen, etulevyn taakse, on asennettu ylimääräiset ohjainruuvit. Joissakin laitteissa käytetään M3 metrimitoitettuja ruuveja. Compaqin toimittamat metrimitoitetut ruuvit ovat mustia. Jos kaapeliin on kiinnitetty vain yksi laite, se tulee kiinnittää viimeiseen (0-laite) liittimeen. B 2 Laitteiston käyttöopas

40 Kiintolevyn asennusohjeet SCSI-laitteet Tästä kappaleessa saat tietoa ja ohjeita SCSI-laitteen asentamisesta. SCSI-laitteiden käyttöohjeet Kun olet asentamassa tai käytät SCSI-laitteita, noudata seuraavia ohjeita: Yksi Ultra SCSI-ohjain tukee korkeintaan seitsemää SCSI-laitetta yhdessä väylässä. Jokainen Wide-Ultra SCSI, Ultra-Wide SCSI, Wide Ultra2 SCSI, Ultra 320 SCSI, tai Ultra 160 SCSI -ohjain tukee korkeintaan 15:ta SCSI-laitetta yhdessä väylässä. Jos olet asentamassa useita SCSI-laitteita, Compaq suosittelee, että laitteet jaetaan A- ja B-väyliin (jos mahdollista) optimaalisen suorituskyvyn takaamiseksi. SCSI-kaapelisuositus: 134,62 cm pitkä kierretty LVD-parikaapeli, jossa on sisäänrakennettu päätekappale. Kaapeliin sopii korkeintaan 5 asemaa 13,34 cm välein. Small Form Factor -malleissa yksittäinen laitekaapeli on ainoa tuettava kaapelityyppi. SCSI-ohjain tarvitsee oman SCSI-tunnuksen (0 7 tai 8 15) jokaiselle asennettavalle SCSI-laitteelle. Ohjain tunnistaa SCSI-laitteen ensisijaisesti sen SCSI-tunnusnumeron perusteella, ei sijainnin. SCSI-laitteen siirtäminen SCSI-ketjun yhdestä paikasta toiseen ei vaikuta ohjaimen ja SCSI-laitteen väliseen tietoliikenteeseen. SCSI-laitteiden varattuja ja käytettävissä olevia numeroita ovat seuraavat: 0 on varattu ensisijaiselle kiintolevylle. 7 on varattu ohjaimelle. 1 6 ja 8 15 ovat käytettävissä kaikille muille SCSI -laitteille. Laitteiston käyttöopas B 3

41 Kiintolevyn asennusohjeet Jokainen SCSI-ketju tai -piiri on päätettävä molemmista päistään. Päättäminen voidaan tehdä jollakin seuraavista menetelmistä: Käytä kaapelia, jossa on sisäänrakennettu päätekappale. Tällainen kaapeli toimitetaan tietokoneen mukana. Käytä kaapelia, jossa on signaalin katkaiseva vastuspistoke viimeisessä liittimessä. Kytke SCSI-laite viimeiseen liittimeen niin, että se päättää ketjun. Kytke ulkoinen SCSI-laite ulkoisen SCSI-laitteen liittimeen tietokoneen takapaneelissa niin, että se päättää ketjun. Käynnistä kaikki ulkoiset SCSI-laitteet ennen tietokoneen käynnistämistä. Kun näin tehdään, SCSI-ohjain tunnistaa ulkoiset laitteet. Tähän järjestelmään voi asentaa sekä sisäisten että ulkoisten SCSI-laitteiden yhdistelmiä, kuten kiintolevyjä, nauha-asemia ja optisia asemia. Compaq ei suosittele erileveyksisten SCSI-laitteiden asentamista samaan SCSI-ketjuun tai SCSI-väylään. Erileveyksisten laitteiden asentaminen samaan ketjuun tai väylään aiheuttaa sen, että järjestelmän tiedonsiirron nopeus putoaa hitaimman asennetun laitteen tasolle. Wide-Ultra2, Ultra 160 ja Ultra 320 -laitteita voi asentaa samaan väylään samanaikaisesti. Älä asenna kapealeveyksisiä laitteita väylään minkään muun laitteen kuin kapealeveyksisen laitteen kanssa. Jos haluat lisätietoja valinnaisista SCSI-laitteista, tutustu kyseisten laitteiden käsikirjoihin tai ota yhteyttä Compaq-jälleenmyyjään tai huoltoon. VAROITUS: Älä vie kaapeleita virtalähteen ilmanottoaukkojen läheltä. Näin asennetut kaapelit voivat estää ilman virtaamisen virtalähteeseen ja aiheuttaa ylikuumenemista. B 4 Laitteiston käyttöopas

42 Kiintolevyn asennusohjeet Ohjeita valinnaisten SCSI-laitteiden asentamista varten Jos asennat Ultra ATA - ja SCSI-kiintolevyjä samaan järjestelmään, Ultra ATA -kiintolevy on käynnistysasema, ellei käynnistysjärjestystä muuteta F10-asetuksissa. Kun vaihdat kiintolevyn, uuden levyn tulee olla samaa mallia kuin entinen kiintolevy. Jos olet vaihtamassa Ultra ATA -kiintolevyä SCSI-kiintolevyyn, tarvitset monitoimi-lvd-scsi -kaapelisarjan. Jos käytät vain yhtä SCSI-kiintolevyä, se pitää asentaa asemapaikkaan 4, jos tietokoneessasi on neljä tai useampia asemapaikkoja. Ennenkuin asennat SCSI-laitteen: Varmista aseman SCSI-tunnus ja aseta asemalle tarvittaessa oma SCSI-tunnus. Katso tämän liitteen kappale SCSI-laitteiden käyttöohjeet tai tutustu laitteen mukana toimitettuihin asiakirjoihin. Päätä tarvitseeko laitteen päätetoiminnon olla käytössä vai poissa käytöstä. Aseta päättäminen tarpeen vaatiessa. Katso tämän liitteen kappale SCSI-kaapelin käyttöohjeet tai tutustu laitteen mukana toimitettuihin asiakirjoihin. Joissakin laitteissa ei ole päättämisjumppereita. Näissä laitteissa päättäminen on tehtävä päätevastuksella varustetulla kaapelilla. Käynnistä ulkoinen SCSI-laite ennen tietokoneen käynnistämistä. Tällöin emokortin ohjain tunnistaa ulkoisen SCSI-laitteen automaattisesti ja asettaa automaattisesti alkuarvot. Kun ulkoinen SCSI-laite on liitetty tietokoneen takapaneelin ulkoiseen SCSI-liittimeen, laitteesta tulee SCSI-ketjun pää ja se on päätettävä. SCSI-ohjaimet Tiettyjen mallien, kuten työasemien, mukana toimitetaan integroitu yksiväyläinen Ultra 160 SCSI-ohjain, jossa on sisäinen liitin järjestelmälevyllä. Laitteiston käyttöopas B 5

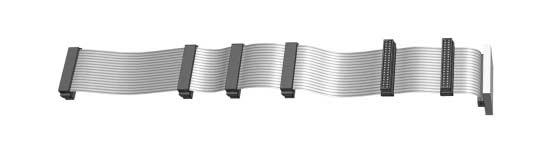

43 Kiintolevyn asennusohjeet SCSI-kaapelit Edessä oleviin levyasemien paikkoihin voi asentaa tai liittää SCSI-massamuistilaitteita. SCSI-kaapelin käyttäminen Tietyt mallien mukana toimitetaan SCSI-monitoimikaapeli, joka tukee LVD (Low Voltage Differential)- tai yksipäätteisiä laitteita. Tähän kaapeliin voit asentaa korkeintaan kolme SCSI-laitetta edessä oleviin levyasemapaikkoihin (UATA-malleissa ei ole SCSI-kaapelia). SCSI-kaapeli, jossa on päätevastus Tietokoneen mukana toimitettu kaapeli voi olla erilainen kuin kuvassa oleva kaapeli (viiden laitteen kaapeli). Small Form Factor -malleissa yksittäinen laitekaapeli on ainoa tuettava kaapelityyppi. Jos haluat lisätietoja valinnaisten SCSI-laitteiden asentamisesta, tutustu kyseisten laitteiden käsikirjoihin tai ota yhteyttä Compaq-jälleenmyyjään tai huoltoon. B 6 Laitteiston käyttöopas

44 Kiintolevyn asennusohjeet SCSISelect in käyttäminen SCSI-laitteiden kanssa SCSI -isäntäsovittimessa on SCSISelect -apuohjelma, jolla voit määrittää isäntäsovittimen kokoonpanon ja suorittaa SCSI-levyjen apuohjelmia. Jotta voit suorittaa SCSISelect-apuohjelman: In Post Messages käytössä -tila: Paina Ctrl+A kun Press <Ctrl><A> for SCSISelect Utility - viesti näkyy POST:in aikana. In Post Messages poissa käytössä -tila: Kun Compaq-logo -ruutu näkyy, paina mitä tahansa näppäintä poistuaksesi logo-ruudusta. Välittömästi logo-ruudusta poistumisen jälkeen, paina Ctrl+A päästäksesi SCSISelect-apuohjelmaan. Näyttöön tulee valikko, jossa on seuraavat vaihtoehdot: Määritä/näytä isäntäsovittimen asetukset SCSI-väyläliitäntämääritelmät Isäntäsovittimen SCSI-tunnistenumero SCSI:n pariteetin tarkistus Isäntäsovittimen SCSI-päätevastus Lisäasetukset Käynnistysvaihtoehdot SCSI-laitteen kokoonpano Muut kokoonpanovaihtoehdot SCSI-levyjen apuohjelmat Luettelee kaikki SCSI-laitteet ja SCSI-tunnistenumerot. Lisätietoja POST message display -tilan kokoonpanosta saat Tietokoneen asetusoppaasta Compaq Documentation Library CD-levyllä. Laitteiston käyttöopas B 7

45 Kiintolevyn asennusohjeet Quiet Drive -asetusten valitseminen Quiet Drive -on valinnainen ominaisuus, joka voi olla asennettuna tietokoneeseesi (vain UATA-laitteet). Jos tietokoneeseesi on asennettu Quiet Drive, tai jos haluat asentaa sen, voit muuttaa aseman kokoonpanoa niin, että levy toimii joko Quiettai Performance-tilassa (oletusasetus). Kun levy ei ole käytössä, Quiet Drive tuottaa keskimäärin neljä desibeliä (db) vaimeampaa ääntä kuin tavallinen kiintolevy. Kun levy on asetettu toimimaan Quiet-tilassa, Quiet Drive -lukee ja kirjoittaa tietoja keskimäärin 7 db tavallista kiintolevyä hiljaisemmalla äänellä. Kun levy on asetettu toimimaan Quiet-tilassa, se ei saavuta suurinta mahdollista toimintanopeutta. Jos haluat levyltä suurimman mahdollisen toimintanopeuden, aseta se toimimaan Performance-tilassa. Selvittääksesi, onko tietokoneessasi Quiet Drive tai aktivoidaksesi Quiet-tilan, noudata seuraavia ohjeita: 1. Käynnistä tai uudelleenkäynnistä tietokone. Jos olet Windowsissa, napsauta Käynnistä > Sammuta > Käynnistä tietokone uudelleen. 2. Kun ruudun oikeaan alakulmaan ilmestyy F10-asetusilmoitus, paina F10 -näppäintä. Ellet paina F10-näppäintä ilmoituksen ollessa näytössä, sinun on käynnistettävä tietokone uudestaan, jotta pääset asetusohjelmaan. B 8 Laitteiston käyttöopas

46 Kiintolevyn asennusohjeet 3. Valitse haluamasi kieli luettelosta ja paina Enter- näppäintä. 4. Tietokoneen asetusohjelman valikossa näkyy viisi otsikkoa: Valitse Storage > Device Configuration nuoli- tai sarkainnäppäimellä. 5. Valitse asema laiteluettelosta. Paina Enter. 6. Valitse Quiet Drive > Quiet. (Performance on tehtaan oletusasetus.) Jos Quiet Drive -vaihtoehtoa ei näy, tietokoneessasi ei ole Quiet Drive -toimintoa. 7. Kun haluat toteuttaa ja tallentaa muutokset, valitse Tiedosto > Tallenna muutokset. Laitteiston käyttöopas B 9

47 C Pariston vaihtaminen Tietokoneenmukana toimitettu paristo antaa virtaa tosiaikakellolle ja kestää vähintään kolme vuotta. Kun vaihdat pariston, käytä alkuperäisen pariston kaltaista paristoa. Tietokoneeseesi on asennettu 3 voltin litiumparisto (kolikkomalli). Pariston elinikää voi pidentää kytkemällä tietokone verkkovirtaan. Litiumparisto on käytössä ainoastaan silloin, kun tietokonetta ei ole kytketty verkkovirtaan. VAARA: Tietokoneessa on sisäinen litiummangaaniparisto. Pariston sopimaton käsittely voi aiheuttaa tulipalo- ja palovammavaaran. Jotta välttäisit henkilövahinkojen vaaran, noudata seuraavia ohjeita: Älä yritä ladata paristoa uudelleen. Älä säilytä akkua tai paristoa yli 60 C:n lämpötilassa. Älä pura, murskaa tai lävistä akkua, älä aiheuta oikosulkua. Älä hävitä akkua upottamalla veteen tai polttamalla. Korvaa akku tai paristo vain tälle tuotteelle tarkoitetulla Compaqin akulla. VAROITUS: Ennen pariston vaihtamista on tärkeää ottaa tietokoneen CMOS-asetuksista varmuuskopiot. Kun vaihdat tai poistat pariston, CMOS-asetukset menetetään. Katso Vianetsintäoppaasta ohjeet CMOS-asetusten varmuuskopioimisesta. Akkuja ja paristoja ei pidä hävittää tavallisen kotitalousjätteen mukana. Käytä niiden hävityksessä tai kierrätyksessä paikallisia keräysjärjestelmiä tai palauta ne Compaqille tai jälleenmyyjällesi. VAROITUS: Staattinen sähkö voi vahingoittaa tietokoneen tai sen lisälaitteiden sähköisiä osia. Ennen kuin aloitat nämä toimenpiteet, kosketa maadoitettua metalliesinettä, jotta varmistat, ettei sinussa ole staattista sähköä. Laitteiston käyttöopas C 1

48 Pariston vaihtaminen 1. Jos olet lukinnut Smart Cover -lukon, avaa se tietokoneen asetuksissa. 2. Sammuta tietokone ja oheislaitteet, irrota virtajohto pistorasiasta ja poista tietokoneen kotelo. Joudut ehkä poistamaan laajennuskortin, ennen kuin pääset irrottamaan pariston. 3. Paikanna paristo ja sen pidike emolevyllä. 4. Riippuen pariston pidikkeen mallista, noudata seuraavia ohjeita vaihtaessasi paristoa. Tyyppi 1 a. Nosta paristo pois pidikkeestään. Kolikkomallisen pariston poistaminen (Tyyppi 1) b. Työnnä vaihtoparisto paikalleen. Pariston pidike kiinnittää pariston automaattisesti oikeaan asentoon. C 2 Laitteiston käyttöopas

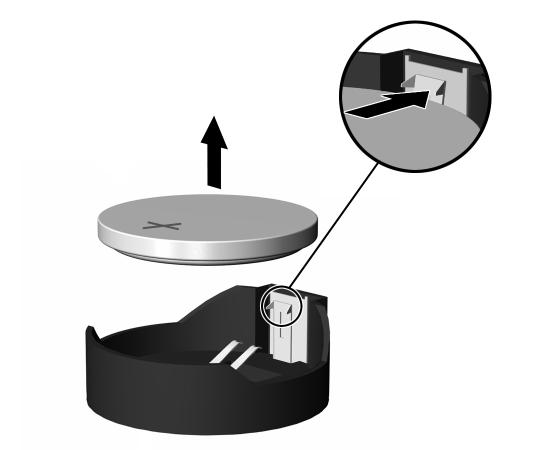

49 Pariston vaihtaminen Tyyppi 2 a. Jos haluat irrottaa pariston, purista metallista kiinnikettä, joka pitää paristoa kiinni yhdeltä sivulta. b. Kun paristo ponnahtaa ylös, nosta se ulos pidikkeestä. Kolikkomallisen pariston poistaminen (Tyyppi 2) Laitteiston käyttöopas C 3

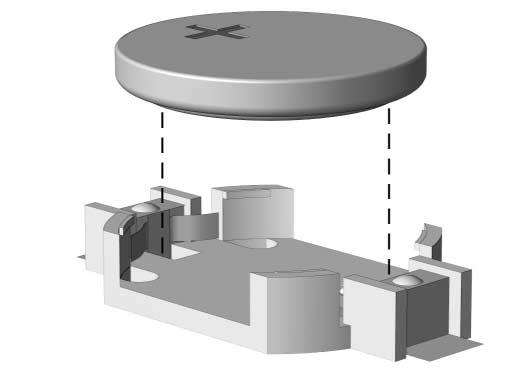

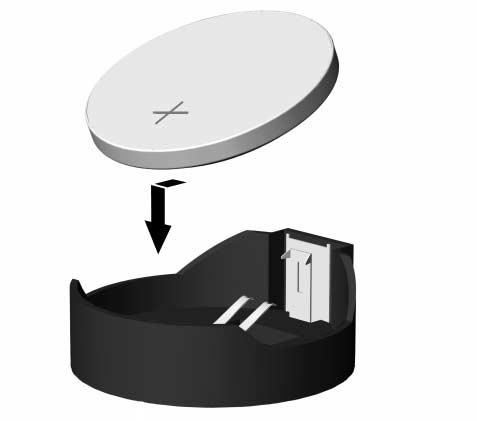

50 Pariston vaihtaminen c. Kun asennat uuden pariston, työnnä se pariston pidikkeen kielekkeen alle niin, että positiivinen napa tulee ylöspäin. Paina pariston toista laitaa alaspäin niin, että kiinnike napsahtaa pariston päälle. Kolikkomallisen pariston vaihtaminen (Tyyppi 2) Kun olet vaihtanut pariston, noudata seuraavia ohjeita asennuksen viimeistelemiseksi. 5. Aseta tietokoneen käyttöpaneeli paikalleen. 6. Kytke tietokone ja käynnistä se. 7. Määritä päiväys ja kellonaika, salasanat ja muut mahdolliset erityisasetukset Compaq-tietokoneen asetusohjelmassa. Katso ohjeet Tietokoneen asetusoppaasta. Jos pidät Smart Cover -lukon tavallisesti lukittuna, lukitse se uudestaan tietokoneen asetuksissa. C 4 Laitteiston käyttöopas

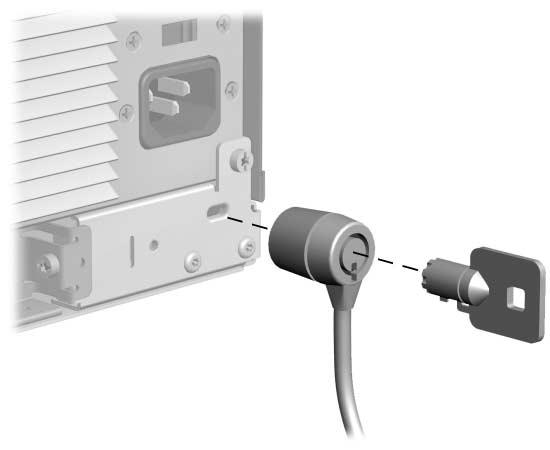

51 D Turvatoimet Turvalukon asentaminen Tietokoneen suojaamista varten on saatavana useita erilaisia turvalukkoja. Seuraavissa kuvissa esitetään mahdollisia turvatoimia, jotka voivat vaihdella mallista riippuen. Runkojen eroavaisuuksista johtuen asennuspaikat voivat poiketa kuvissa esitetyistä. Vaijerilukon asentaminen VAARA: Käsittele turvakiinnikkeen irrallisia osia varoen vahinkojen välttämiseksi; metallin reunat voivat olla teräviä. Asenna kiinnike niin, että terävät metallireunat eivät ulotu tietokoneen rungon laitojen yli. Laitteiston käyttöopas D 1

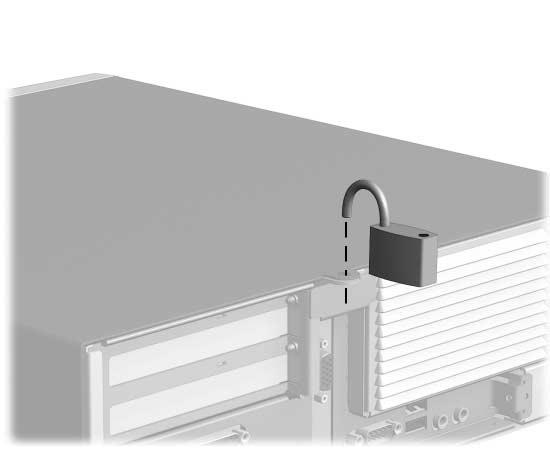

52 Turvatoimet Turvasilmukan asentaminen Tietokoneen voidaan suojata turvasilmukan avulla. Seuraavassa kuvassa esitetty turvasilmukka voi vaihdella malleittain. Runkojen eroavaisuuksista johtuen asennuspaikat voivat poiketa kuvissa esitetyistä. D 2 Laitteiston käyttöopas

53 E Staattinen sähkövaraus Sormista tai muista johtimista tuleva staattinen sähköpurkaus saattaa vahingoittaa järjestelmän piirilevyjä tai muita staattiselle sähkölle herkkiä osia. Vahingoittuminen saattaa lyhentää laitteen odotettavissa olevaa käyttöikää. Sähköstaattisten vaurioiden estäminen Vältä sähköstaattiset vahingot noudattamalla seuraavia varotoimia: Vältä käsikosketusta kuljettamalla ja säilyttämällä tuotteita sähköstaattisesti turvallisissa pakkauksissa. Pidä staattiselle sähkölle herkkiä osia pakkauksissaan, kunnes ne ovat staattisesta sähköstä vapaassa työasemassa. Ennen kuin otat osat pakkauksesta, pane ne maadoitetulle pinnalle. Vältä koskettamasta nastoja, johtimia tai piirejä. Huolehdi aina kunnollisesta maadoituksesta, ennen kuin kosketat staattiselle sähkölle herkkää osaa tai yksikköä. Laitteiston käyttöopas E 1
