1 b Laitteiston käyttöopas Convertible Minitower -minitornimallit Compaq Evo-pöytätietokoneperhe Asiakirjan Osanumero: Toukokuu 2002 Tästä kirjasta saat perustietoa tämän sarjan tietokoneiden päivittämisestä.

2 2002 Compaq Information Technologies Group, L.P. Compaq, Compaq-logo ja Evo ovat Compaq Information Technologies Group, L.P -yhtiön tavaramerkkejä. Microsoft, MS-DOS, Windows, Windows NT Windows 2000 ovat Microsoft Corporation-yhtiön rekisteröityjä tavaramerkkejä. Intel, Pentium, Intel Inside, ja Celeron ovat Intel Corporation-yhtiön tavaramerkkejä. Kaikki muut tässä oppaassa mainitut tuotenimet voivat olla niiden taustayritysten tavaramerkkejä. Tästä oppaasta saat perustietoa tämän sarjan DDR-muistiin pohjautuvien tietokoneiden päivittämisestä. Compaq Computer Corporation ei ole vastuussa tämän aineiston teknisistä tai toimituksellisista virheistä eikä puutteista. Tässä oppaassa olevat tiedot esitetään sellaisinaan ilman mitään takuita ja niitä voidaan muuttaa ilman ilmoitusta. Compaq-tuotetta koskeva takuu sisältyy tuotekohtaisesti toimitettavaan rajoitetun takuun antavaan takuutodistukseen. Mikään tässä mainittu ei muodosta lisätakuuta. VAARA: Tällä tavalla korostettu teksti ilmaisee sitä, että ohjeiden noudattamatta jättämisestä saattaa koitua vahinkoja tai jopa hengenvaara. VAROITUS: Tällä tavalla korostettu teksti ilmaisee sitä, että ohjeiden noudattamatta jättäminen saattaa vahingoittaa laitteistoa tai johtaa tietojen menetykseen. Painettu Yhdysvalloissa. Laitteiston käyttöopas Kolmas painos Toukokuu 2002 Asiakirjan Osanumero:

3 Sisällysluettelo 1 Tuotteen ominaisuudet Peruskokoonpanon ominaisuudet Etupaneelin osat Takapaneelin osat Easy Access -näppäimistön osat Easy Access -näppäinten ohjelmoiminen Windows Logo -näppäimen käyttö Hiiren erikoistoiminnot Sarjanumeron sijainti Minitornin muuttaminen pöytäkokoonpanoksi Pöytätietokoneen vaihtaminen minitornikokoonpanoksi Laitteiston päivitykset Asennusvaihe Smart Cover Lock Kotelolukon Failsafe -avaimen käyttö Tietokoneen huoltopaneelin poistaminen Etupaneelin poistaminen Peitelevyjen poistaminen Lisämuistin asentaminen DIMM-muistimoduulit DDR-SDRAM DIMM-moduulit DDR-SDRAM DIMM-moduulien asentaminen Laajennuskortin asentaminen ja poistaminen Laajennuspaikan peitelevyn poistaminen Laajennuskortin asentaminen ja poistaminen Levyasemapaikat Laitteiston käyttöopas i

4 Sisällysluettelo Lisäasemien asentaminen Optisen aseman tai muun siirrettävän massamuistilaitteen asentaminen ,5-tuumaisen aseman asentaminen 5,25-tuumaisen levyasemapaikkaan Kiintolevyn asentaminen 3,5 tuuman levyasemapaikkaan Aseman poistaminen levyaseman paikasta MultiBay-monilaitetilan käyttö Käynnissä olevan MultiBay -aseman kytkeminen ja vaihtaminen ( Hot-Plugging ja Hot-Swapping ) MultiBay-kiintolevyn jakaminen ja formatointi Windows 2000 Professional, Windows XP Professional, tai Windows XP Home MultiBay-turvaruuvin asennuksen purkaminen Aseman asentaminen MultiBay-laitetilaan Aseman irrottaminen MultiBay-laitetilasta A B C D E Tekniset tiedot Kiintolevyn asennusohjeet Kaapelivalintaisen toiminnon käyttäminen Ultra ATA -laitteissa B 1 Ultra ATA -laitteiden asentaminen B 2 SCSI-laitteet B 3 SCSI-laitteiden käyttöohjeet B 3 Ohjeita valinnaisten SCSI-laitteiden asentamista varten B 5 SCSI-ohjaimet B 5 SCSI-kaapelit B 6 SCSI-kaapelin käyttäminen B 6 SCSISelect in käyttäminen SCSI-laitteiden kanssa B 6 Quiet Drive -asetusten valitseminen B 7 Pariston vaihtaminen Turvatoimet Turvalukon asentaminen D 1 Turvalukon asentaminen D 2 Staattinen sähkövaraus Sähköstaattisten vaurioiden estäminen E 1 Maadoitusmenetelmät E 2 ii Laitteiston käyttöopas

5 Sisällysluettelo F Tietokoneen säännöllinen hoito ja valmisteleminen kuljetusta varten Tietokoneen säännöllinen hoito F 1 Optisen aseman varotoimenpiteet F 2 Käyttö F 2 Puhdistus F 2 Turvallisuus F 2 Kuljettamisen valmistelu F 3 Hakemisto Laitteiston käyttöopas iii

6 1 Tuotteen ominaisuudet Peruskokoonpanon ominaisuudet Compaq Evo Convertible Minitower -minitornimallin voi helposti muuttaa pöytätietokoneeksi. Ominaisuudet voivat vaihdella mallista riippuen. Täydellisen luettelon tietokoneeseesi asennetuista laitteista ja ohjelmistoista saat ajamalla Compaq Diagnostics for Windowsohjelman. Ohjelmien käyttöohjeet löydät Vianetsintäoppaasta Reference Library (Käyttöopaskirjasto) CD -levyltä. Laitteiston käyttöopas 1 1

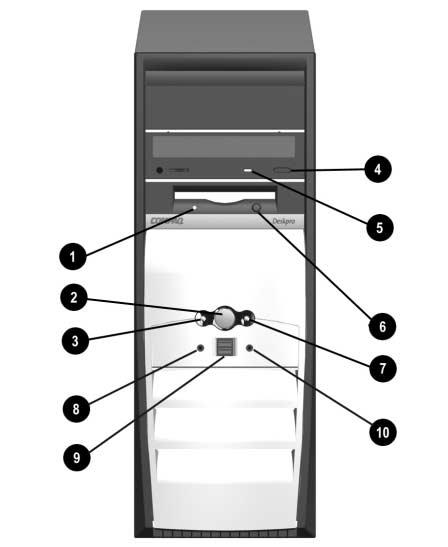

7 Tuotteen ominaisuudet Etupaneelin osat Etupaneelin osat 1 Levykeaseman merkkivalo 6 Levykkeen vapautuspainike 2 Kaksiasentoinen virtapainike 7 Kiintolevyn merkkivalo 3 Virran merkkivalo 8 Valinnainen kuulokeliitäntä 4 Optisen aseman poistopainike 9 Valinnainen USB-liitäntä 5 Optisen aseman merkkivalo - Valinnainen mikrofoniliitin 1 2 Laitteiston käyttöopas

8 Tuotteen ominaisuudet Takapaneelin osat Takapaneelin osat* 1 Virtajohtimen liitin 8 Rinnakkaisliitäntä 2 Jännitteen valintakytkin 9 Näytön liitin 3 Hiiren liitin - Kuulokkeiden/Lähtölinjan liitin 4 Näppäimistön liitin q Äänen tulolinjan liitin 5 USB-portti w Mikrofonin liitin 6 Sarjaportti (COM1) e Sarjaportti (COM2) 7 Ethernet RJ-45 -liitin *Järjestys ja liitäntöjen lukumäärä voivat vaihdella mallin mukaan. Emolevyn monitoriliitäntä ei toimi, jos tietokoneeseen on asennettu AGP-laajennuskortti. Monitori on liitettävä asennetun AGP-kortin monitoriliittimeen, jotta se toimii oikein. Ellei monitoria liitetä oikeaan liittimeen, se ei toimi oikein. Laitteiston käyttöopas 1 3

9 Tuotteen ominaisuudet Easy Access -näppäimistön osat Easy Access -näppäimistön osat 1 Toimintonäppäimet Niillä voidaan suorittaa erityistoimintoja, käytetystä ohjelmistosovelluksesta riippuen. 2 Pikanäppäimet Mahdollistaa nopean pääsyn suosituimmille verkkosivuillesi, palveluihin ja sovelluksiin. 3 Muokkausnäppäimet Muokkausnäppäimet ovat seuraavat: Insert, Home, Page Up, Delete, End, ja Page Down. 4 Tilaa osoittavat valot Osoittavat tietokoneen tilan ja näppäimistön asetukset (Num Lock, Caps Lock, ja Scroll Lock). 5 Numeronäppäimet Toimii laskimen näppäimistön tapaan. 1 4 Laitteiston käyttöopas

10 Tuotteen ominaisuudet Easy Access -näppäimistön osat (Jatkuu) 6 Nuolinäppäimet Käytetään asiakirjojen ja verkkosivujen selaamiseen. Näppäimillä voit liikkua vasemmalle, oikealle, ylös ja alas käyttäen näppäimistöä hiiren sijasta. 7 Sovellusnäppäin* Käytetään hiiren oikean painikkeen tapaan Microsoft Office -sovellusten ponnahdusvalikoiden avaamiseen. Saattaa suorittaa muissa sovelluksissa muita toimintoja. 8 Windows-logo -näppäimet* Avaa Käynnistä-valikon Microsoft Windowsissa. Käytetään muiden näppäinten kanssa erilaisten lisätoimintojen suorittamiseen. 9 Perusnäppäimet Kirjoituskoneen näppäimistö. *Näppäimet eivät ole käytössä kaikissa maissa. Easy Access -näppäinten ohjelmoiminen Kaikki Easy Access -näppäimet voidaan ohjelmoida uudelleen avaamaan mikä tahansa kiintolevyllä tai Internet-osoitteessa sijaitseva ohjelmistosovellus tai tiedosto. Kun haluat ohjelmoida uudelleen Easy Access -näppäimet, toimi seuraavasti: 1. Kaksoisnapsauta Windowsin tehtäväpalkin ilmaisinalueella (oikeassa alanurkassa) olevaa näppäimistön kuvaketta. Näppäimistön ominaisuudet -valintaikkuna avautuu näyttöön. 2. Saat lisäohjeita napsauttamalla Näppäimistön ominaisuudet -valintaikkunan Ohje-painiketta. Laitteiston käyttöopas 1 5

11 Tuotteen ominaisuudet Windows Logo -näppäimen käyttö Windows-näppäintä käytetään yhdessä muiden näppäinten kanssa tiettyjen toimintojen suorittamiseen Windows-käyttöjärjestelmässä Katso ohjeita Widows Logo -näppäimistöstä kohdasta Helppokäyttönäppäimistön osat (Easy Access Keyboard Components). Windows -näppäin Windows-logo-näppäin + d Windows-näppäin + m Shift + Windows-näppäin + m Windows-näppäin + e Windows-näppäin + f Windows-näppäin + Ctrl + f Windows-näppäin + F1 Windows-logo-näppäin + l Windows-näppäin + r Windows-logo -näppäin + u Windows-näppäin + Sarkain Näyttää tai piilottaa Käynnistä-valikon Tuo näkyviin Työpöydän Pienentää kaikki avoimet sovellukset Kumoaa kaikkien avoimien sovellusten pienentämisen Näkyviin tulee Oma tietokone Käynnistää tiedostojen etsinnän Käynnistää tietokoneen etsinnän Käynnistää Windows Ohjeen Lukitsee tietokoneen, jos tietokoneesi on yhteydessä verkko-osoitteeseen, tai mahdollistaa käyttäjän vaihtamisen, jos tietokone ei ole yhteydessä verkko-osoitteeseen. Näyttää Suorita -valintaikkunan Käynnistää Toimintojen hallinnan Aktivoi tehtäväpalkin seuraavan painikkeen Hiiren erikoistoiminnot Useimmat ohjelmistot tukevat hiiren käyttöä. Hiiren näppäinten toiminnot riippuvat käytettävästä ohjelmasta. 1 6 Laitteiston käyttöopas

12 Tuotteen ominaisuudet Sarjanumeron sijainti Jokaisella tietokoneella on oma sarjanumeronsa, joka sijaitsee joko kotelon pinnassa 1 tai tietokoneen 2 takapaneelissa. Pidä tämä numero tallessa, kun otat yhteyttä Compaqin asiakaspalveluun. Sarjanumeron sijainti Minitornin muuttaminen pöytäkokoonpanoksi 1. Sulje käyttöjärjestelmä asianmukaisesti ja sammuta tietokone sekä kaikki ulkoiset laitteet. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta. 2. Poista tietokoneen käyttöpaneeli kappaleessa Tietokoneen käyttöpaneelin poistaminen annettujen ohjeiden mukaisesti. 3. Poista etupaneeli kappaleessa Etupaneelin poistaminen annettujen ohjeiden mukaisesti. Laitteiston käyttöopas 1 7

13 Tuotteen ominaisuudet 4. Irrota kaikkien 5,25 tuuman levyasemapaikoissa olevien asemien virta- ja datajohdot. 5. Vapauta asemat 5,25 tuuman levyasemapaikasta painamalla pitkää (vihreää) aseman lukkoa 2 kuvan osoittamalla tavalla. Aseman lukkojen aktivointi (rungon takaosasta katsottuna) 6. Samalla kun painat aseman lukkoa, vedä asemat pois levyasemapaikasta. 1 8 Laitteiston käyttöopas

14 Tuotteen ominaisuudet 7. Ennen kuin asennat asemat runkoon, käännä niitä niin, että ne ovat kohtisuorassa sisäiseen 3,5 tuuman asemaan nähden. Aseman pohjan tulisi olla aseman lukon suuntainen. Levykeasema tulisi sijoittaa pöytäkokoonpanossa aina lähinnä rungon yläosaa sijaitsevaan levyaseman paikkaan asianmukaisen välyksen ja pääsyn takaamiseksi. Aseman asentaminen pöytäkokoonpanoon 8. Työnnä asema varovasti levyaseman paikkaan. Kun asema on oikealla paikallaan, aseman lukko varmistaa sen pysymisen paikallaan. VAROITUS: Tarpeeton voiman käyttö voi vahingoittaa asemia. 9. Irrota kaikkien 5,25 tuuman levyasemapaikoissa olevien asemien virta- ja datajohdot. 10. Irrota aluslaatta kappaleessa Etupaneelin peitelevyjen poistaminen annettujen ohjeiden mukaisesti, ja aseta se uudestaan niin, että peitelevyt ovat pöytäkokoonpanoon tarvittavassa suunnassa. Laitteiston käyttöopas 1 9

15 Tuotteen ominaisuudet 11. Poista krominen logolevy aluslaatasta ja aseta se uudestaan (käännä 180 ) pöytäkokoonpanoon tarvittavassa suunnassa ja napsauta takaisin aluslaattaan. VAROITUS: Pidä aluslaatta suorana, kun vedät sitä pois etupaneelista. Sen vetäminen vinosti saattaa vahingoittaa nastoja, jotka kohdistavat sen etupaneeliin. Minitornin muuttaminen pöytäkokoonpanoksi 12. Aseta aluslaatta, etupaneeli ja tietokoneen käyttöpaneeli takaisin paikalleen. 13. Liitä ulkoiset laitteet. Pöytätietokoneen vaihtaminen minitornikokoonpanoksi 1. Sulje käyttöjärjestelmä asianmukaisesti ja sammuta tietokone sekä kaikki ulkoiset laitteet. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta. 2. Poista tietokoneen käyttöpaneeli kappaleessa Tietokoneen käyttöpaneelin poistaminen annettujen ohjeiden mukaisesti. 3. Poista etupaneeli kappaleessa Etupaneelin poistaminen annettujen ohjeiden mukaisesti Laitteiston käyttöopas

16 Tuotteen ominaisuudet 4. Irrota kaikkien 5,25 tuuman levyasemapaikoissa olevien asemien virta- ja datajohdot. 5. Vapauta asemat 5,25 tuuman levyasemapaikasta painamalla lyhyttä (keltaista) aseman lukkoa 1 kuvan osoittamalla tavalla. Aseman lukkojen aktivointi (rungon takaosasta katsottuna) 6. Samalla kun painat aseman lukkoa, vedä asemat pois levyasemapaikasta. Laitteiston käyttöopas 1 11

17 Tuotteen ominaisuudet 7. Ennen kuin asennat asemat runkoon, käännä niitä niin, että ne ovat saman suuntaisia kuin sisäinen 3,5 tuuman asema. Aseman pohjan tulisi olla keltaisen aseman lukon suuntainen. Levykeasema tulisi sijoittaa minitornikokoonpanossa aina sisäisten 3,5 tuuman asemien viereen, jotta rungon sisään jää tarpeeksi suuri välys väljyys. Aseman asentaminen minitornikokoonpanoon 8. Työnnä asema varovasti levyaseman paikkaan. Kun asema on oikealla paikallaan, aseman lukko varmistaa sen pysymisen paikallaan. VAROITUS: Tarpeeton voiman käyttö voi vahingoittaa asemia. 9. Irrota kaikkien 5,25 tuuman levyasemapaikoissa olevien asemien virta- ja datajohdot Laitteiston käyttöopas

18 Tuotteen ominaisuudet 10. Irrota aluslaatta kappaleessa Etupaneelin peitelevyjen poistaminen annettujen ohjeiden mukaisesti, ja aseta se uudestaan niin, että peitelevyt ovat minitorniin tarvittavassa suunnassa. VAROITUS: Pidä aluslaatta suorana, kun vedät sitä pois etupaneelista. Sen vetäminen vinosti saattaa vahingoittaa nastoja, jotka kohdistavat sen etupaneeliin. 11. Poista krominen logolevy aluslaatasta ja aseta se uudestaan (käännä 180 ) minitorniin tarvittavassa suunnassa ja napsauta takaisin aluslaattaan. Pöytätietokoneen vaihtaminen minitornikokoonpanoksi 12. Aseta aluslaatta, etupaneeli ja tietokoneen käyttöpaneeli takaisin paikalleen. 13. Liitä ulkoiset laitteet. Laitteiston käyttöopas 1 13

19 2 Laitteiston päivitykset Asennusvaihe On tärkeää, että noudatat tätä asennusjärjestystä, jotta valinnaisten laitteiden asennus tapahtuu asianmukaisesti. 1. Jos olet lukinnut Smart Cover -lukon, avaa se tietokoneen asetuksissa. Lisätietoja tietokoneen asetuksista saat Tietokoneen asetusoppaasta. 2. Jos tietokone on käynnissä, sammuta se ja irrota virtajohto pistorasiasta. VAARA: Vähentääksesi sähköiskun ja/tai kuumien pintojen aiheuttamien vahinkojen vaaraa, muista irrottaa virtajohto pistorasiasta ja antaa järjestelmän sisäisten osien jäähtyä ennen niiden koskettamista. VAARA: Vähentääksesi sähköiskun, tulipalon tai laitteiston vahingoittumisen vaaraa älä kytke teleliikenne- tai puhelinliittimiä verkkokorttien liittimiin. VAROITUS: Staattinen sähkö voi vahingoittaa tietokoneen tai sen lisälaitteiden sähköisiä osia. Ennen kuin aloitat nämä toimenpiteet, kosketa maadoitettua metalliesinettä, jotta varmistat, ettei sinussa ole staattista sähköä. Lisätietoja on liitteessä E, Staattinen sähkö. 3. Avaa tietokone poistamalla sen ulkokotelo. Katso kappale Käyttöpaneelin poistaminen. 4. Asenna haluamasi valinnaiset laitteet. Katso lisäohjeita tämän oppaan soveltuvista kohdista ja valinnaisten laitteiden käsikirjoista. 5. Aseta tietokoneen käyttöpaneeli paikalleen. Laitteiston käyttöopas 2 1

20 Laitteiston päivitykset Smart Cover Lock 6. Käynnistä näyttö, tietokone ja laitteet, joita haluat testata. 7. Jos tarpeen, muuta tietokoneen kokoonpanoa. Katso ohjeet Tietokoneen asetusoppaasta muuttaessasi tietokoneen asetuksia. Jos pidät Smart Cover -lukon tavallisesti lukittuna, lukitse se uudestaan tietokoneen asetuksissa. Smart Cover -lukko on valinnainen lisävaruste ja kuuluu vain tiettyihin malleihin Smart Cover -lukko on ohjelmallisesti hallittava lukko, jota valvotaan asetussalasanalla. Lukko estää luvattoman pääsyn sisäisiin osiin. Tietokoneesi on toimitettu niin, että Smart Cover -lukko on lukitsemattomassa asennossa. Smart Cover -lukosta on lisätietoja Ohjelmiston käyttöoppaassa. Kotelolukon Failsafe -avaimen käyttö Jos otat käyttöön Smart Cover -lukon etkä pysty syöttämään salasanaa avataksesi lukon, tarvitset tietokoneen avaamista varten Smart Cover Failsafe -avaimen. Tarvitset avainta seuraavissa olosuhteissa: Virtakatkos Käynnistys ei onnistu Jonkin tietokoneen osan (esim. suorittimen tai virtalähteen) vikaantuminen Salasana on unohtunut VAROITUS: Kotelolukon FailSafe -avain on erikoistyökalu, jota saa Compaqilta. Varaudu tilanteeseen ja tilaa avain jo ennen kuin tarvitset sitä. Kun haluat saada FailSafe-avaimen, toimi seuraavasti: Ota yhteys valtuutettuun Compaq-jälleenmyyjään tai huoltoon. Etsi tilaustiedot Compaqin www-sivustosta ( Soita takuukortissa ilmoitettuun numeroon. 2 2 Laitteiston käyttöopas

21 Laitteiston päivitykset Käyttöpaneelin avaaminen: 1. Sammuta tietokone ja ulkoiset laitteet. 2. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta. 3. Poista Smart Cover FailSafe -avaimella kolme turvaruuvia, jotka kiinnittävät Smart Cover -lukon runkoon. Smart Cover -lukon ruuvien poistaminen 4. Poista tietokoneen käyttöpaneeli. Kun haluat kiinnittää Smart Cover -lukon uudestaan, kiinnitä se paikalleen kolmella turvaruuvilla. Laitteiston käyttöopas 2 3

22 Laitteiston päivitykset Tietokoneen huoltopaneelin poistaminen Ennen kuin irrotat käyttöpaneelin, aseta tietokone leveälle sivulleen, jotta se pysyy vakaasti paikallaan. 1. Jos olet aktivoinut Smart Cover -lukon, katso edellinen kappale Smart Cover -lukko tai avaa lukko tietokoneen asetuksissa. 2. Sulje käyttöjärjestelmä asianmukaisesti ja sammuta tietokone sekä kaikki ulkoiset laitteet. 3. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta. VAROITUS: Ennen kuin irrotat tietokoneen käyttöpaneelin, varmista, että tietokone on sammutettu ja virtajohto irrotettu pistorasiasta. Irrota kaksi ruuvia, jotka kiinnittävät käyttöpaneelin tietokoneen runkoon. 4. Vedä käyttöpaneelia taaksepäin noin 2,5 cm ja nosta se sitten ylös ja pois yksiköstä. Tietokoneen huoltopaneelin poistaminen Kun haluat panna käyttöpaneelin takaisin paikalleen, noudata vaiheita 1 4 käänteisessä järjestyksessä. 2 4 Laitteiston käyttöopas

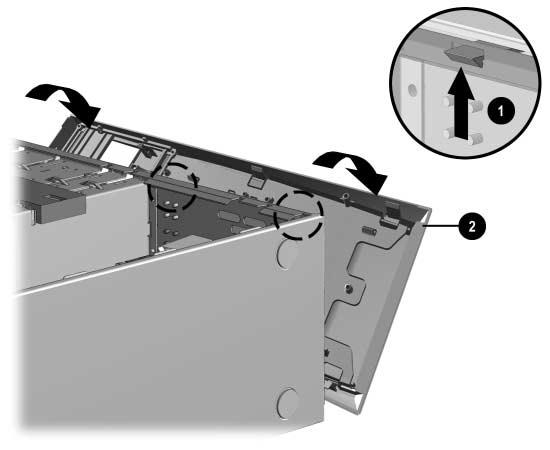

23 Laitteiston päivitykset Etupaneelin poistaminen 1. Jos olet lukinnut Smart Cover -lukon, avaa se tietokoneen asetuksissa. 2. Sulje käyttöjärjestelmä asianmukaisesti ja sammuta tietokone sekä kaikki ulkoiset laitteet. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta. Poista tietokoneen käyttöpaneeli. 3. Työnnä kahta vapautuskielekettä ylöspäin 1 ja kierrä sitten etupaneelia rungosta poispäin vapauttaaksesi sen 2. Etupaneelin poistaminen Kun panet etupaneelin takaisin paikalleen, varmista, että pohjan saranakohdat ovat rungossa oikealla kohdallaan, ennen kuin kierrät etupaneelin takaisin alkuperäiseen asentoonsa. Laitteiston käyttöopas 2 5

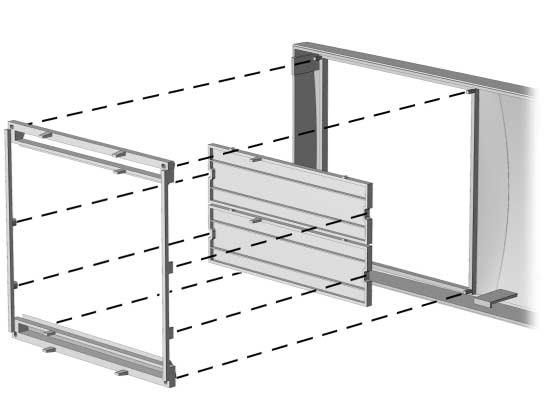

24 Laitteiston päivitykset Peitelevyjen poistaminen 1. Jos olet lukinnut Smart Cover -lukon, avaa se tietokoneen asetuksissa. 2. Sulje käyttöjärjestelmä asianmukaisesti ja sammuta tietokone sekä kaikki ulkoiset laitteet. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta. 3. Poista tietokoneen käyttöpaneeli. Poista etupaneeli. 4. Vedä varovasti aluslaatta, johon etupaneelin peitelevyt on kiinnitetty, pois etupaneelista ja poista sitten haluamasi peitelevy. VAROITUS: Pidä aluslaatta suorana, kun vedät sitä pois etupaneelista. Sen vetäminen vinosti saattaa vahingoittaa nastoja, jotka kohdistavat sen etupaneeliin. Etupaneelin peitelevyjen irrottaminen aluslaatasta (kuvassa pöytätietokone) Kun panet aluslaatan takaisin paikalleen, varmista, että kohdistusnastat ja jäljellä olevat peitelevyt ovat oikean suuntaisia. 2 6 Laitteiston käyttöopas

25 Laitteiston päivitykset Lisämuistin asentaminen DIMM-muistimoduulit DDR-SDRAM DIMM-moduulit Tietokoneeseen kuuluu synkronoitu, dynaaminen DDR-keskusmuisti (DDR-SDRAM), joka koostuu DIMM-muistimoduuleista. Intel 815E -piirisarjaan perustuvan emolevyn muistimoduulikantoihin voit asentaa DIMM-muistimoduuleja. Näihin muistimoduulipaikkoihin on asennettu vähintään yksi muistimoduuli. Jotta voisit asentaa mahdollisimman paljon muistia, sinun on korvattava esiasennettu DIMM-muistimoduuli moduulilla, jonka kapasiteetti on suurempi. Jotta järjestelmä toimisi oikein sen tukiessa DDR-SDRAM DIMM-moduuleja, niiden täytyy olla standardivalmisteisia, 184-napaisia, PC Mhz- tai PC Mhz-yhteensopivia, 2,5 voltin DDR-SDRAM-DIMM-moduuleja. DDR-SDRAM DIMM -muistien täytyy tukea CAS-saantiviivettä 2 tai 2,5 (CL = 2 tai CL = 2,5). Niissä tulee olla myös pakolliset JEDEC SPD -tiedot. DIMM-moduulit, joissa on käytetty x4 SDRAM -muistia, eivät ole tuettuja; järjestelmä ei käynnisty, jos siihen on asennettu tuen piiriin kuulumattomia DIMM-moduuleja. Intel 845-G piirisarja ei tue ECC-muistia. Laitteiston käyttöopas 2 7

26 Laitteiston päivitykset DDR-SDRAM DIMM-moduulien asentaminen VAROITUS: DIMM-vastakkeissa on kullatut kontaktipinnat. Kun päivität muistia, käytä kultakontaktipinnoilla varustettuja DIMM-muistimoduuleja estääksesi yhteensopimattomien metallien kosketuksesta johtuvaa syöpymistä tai hapettumista. VAROITUS: Staattinen sähkö voi vahingoittaa tietokoneen tai valinnaisen laitteiston sähköisiä osia. Ennen kuin aloitat nämä toimenpiteet, kosketa maadoitettua metalliesinettä, jotta varmistat, ettei sinussa ole staattista sähköä. Lisätietoja on liitteessä E, Staattinen sähkö. VAROITUS: Kun käsittelet muistimoduulia, varo koskettamasta sen kontaktipintoja. Pintojen koskettaminen voi johtaa moduulin vioittumiseen. 1. Jos olet lukinnut Smart Cover -lukon, avaa se tietokoneen asetuksissa. 2. Lopeta käyttöjärjestelmä asianmukaisesti. Katkaise virta Internet-laitteesta ja oheislaitteista sekä irrota virtajohto pistorasiasta. 3. Poista tietokoneen käyttöpaneeli ja selvitä DIMM-paikkojen sijainti. VAARA: Jotta vähentäisit kuumien pintojen aiheuttamien vahinkojen vaaraa, anna järjestelmän sisäisten osien jäähtyä ennen niiden koskettamista. 2 8 Laitteiston käyttöopas

27 Laitteiston päivitykset 4. Avaa DIMM-kannan molemmat salvat 1 ja asenna muistimoduuli kantaan 2. DIMM-muistimoduulien asentaminen 5. Aloita asentamalla moduuli esiasennettua moduulia lähinnä olevaan kantaan, ja asenna moduulit kantojen numerojärjestyksen mukaisesti. 6. Muistimoduulin voi asentaa vain yhdellä tavalla. Sovita moduulin lovi ja muistikannan kieleke kohdakkain. Työnnä moduuli kantaan ja varmista, että se menee sinne kokonaan ja pysyy kunnolla paikallaan Toista vaiheet 4 ja 6 jokaisen asentamasi lisämoduulin osalta. 8. Aseta tietokoneen käyttöpaneeli paikalleen. 9. Jos pidät Smart Cover -lukon tavallisesti lukittuna, lukitse se uudestaan tietokoneen asetuksissa. Tietokone tunnistaa lisätyn muistin automaattisesti seuraavan kerran, kun se käynnistetään. Laitteiston käyttöopas 2 9

28 Laitteiston päivitykset Laajennuskortin asentaminen ja poistaminen Tietokoneessasi on laajennuskorttipaikkoja, joihin voi asentaa laajennuskortteja koneen päivittämiseksi. Laajennuspaikan peitelevyn poistaminen 1. Jos olet lukinnut Smart Cover -lukon, avaa se tietokoneen asetuksissa. 2. Sulje käyttöjärjestelmä asianmukaisesti ja sammuta tietokone sekä kaikki ulkoiset laitteet. 3. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta. 4. Poista tietokoneen käyttöpaneeli ja etsi tietokoneen rungosta oikea tyhjä paikka. 5. Poista laajennuspaikan peitelevyn kiinnitysruuvi ja poista sitten peitelevy kuvan osoittamalla tavalla. Ruuvin ja laajennuspaikan peitelevyn poistaminen 2 10 Laitteiston käyttöopas

29 Laitteiston päivitykset Laajennuskortin asentaminen ja poistaminen 1. Jos olet lukinnut Smart Cover -lukon, avaa se tietokoneen asetuksissa. 2. Lopeta käyttöjärjestelmä asianmukaisesti. Katkaise virta Internet-laitteesta ja oheislaitteista sekä irrota virtajohto pistorasiasta. 3. Poista tietokoneen käyttöpaneeli. 4. Jos aiot asentaa laajennuskortin, siirry kohtaan Ennen kuin voit irrottaa jo asennetun laajennuskortin, irrota kaikki laajennuskorttiin liitetyt johdot. 6. Irrota ruuvi laajennuspaikan sivulta. 7. Pidä korttia molemmista päistä ja keinuta sitä varovasti edestakaisin, kunnes liittimet irtoavat laajennuspaikasta. Varo naarmuttamasta korttia muita osia vasten. 8. Laita kortti antistaattiseen pakkaukseen. 9. Sulje avoin laajennuspaikka asentamalla laajennuspaikan peitelevy tai uusi laajennuskortti. 10. Jos et asenna uutta laajennuskorttia, siirry kohtaan Poista laajennuspaikan peitelevy, ennen kuin asennat uuden laajennuskortin vapaaseen korttipaikkaan. Laitteiston käyttöopas 2 11

30 Laitteiston päivitykset 12. Työnnä laajennuskortti laajennuspaikkaan ja paina se tiukasti paikalleen. Laajennuskortin asentaminen ja poistaminen Kun asennat laajennuskortin, paina korttia lujasti, jotta koko liitin menee kunnolla laajennuskorttipaikkaan. 13. Kiinnitä ruuvi takaisin laajennuspaikan sivulle. 14. Liitä tarvittaessa ulkoiset johdot asennettuun korttiin. Liitä tarvittaessa ulkoiset johdot asennettuun korttiin. 15. Aseta tietokoneen käyttöpaneeli paikalleen. 16. Jos tarpeen, muuta tietokoneen kokoonpanoa Laitteiston käyttöopas

31 Laitteiston päivitykset Levyasemapaikat Pöytäkoneen ja minitornin levyasemapaikat 1 Kaksi 5,25 tuuman puolikorkeaa paikkaa valinnaisille asemille (merkitty levyaseman paikoiksi 1 ja 2) 2 Yksi 3,5 tuuman ja 1,44 megatavun vakiolevykeasema, joka on asennettu levykeaseman sovittimella 5,25 tuuman kolmanneksen korkuiseen levyaseman paikkaan (merkitty levyaseman paikaksi 3) 3 Kaksi sisäistä 3,5 tuuman kolmanneksen korkuista asemapaikkaa kiintolevyille (merkitty levyaseman paikoiksi 4 ja 5) Jos haluat varmistaa, minkä tyyppisiä ja kokoisia massamuistilaitteita tietokoneeseesi on asennettu, suorita Compaq-tietokoneen asetusohjelma Lisäohjeita saat Tietokoneen asetusoppaasta. Levyasemien paikkojen numerot on merkitty runkoon etupaneelin taakse. Laitteiston käyttöopas 2 13

32 Laitteiston päivitykset Lisäasemien asentaminen Tietokoneessa voi olla enintään viisi asemaa, jotka voi asentaa erilaisina kokoonpanoina. Kun asennat lisäasemia, noudata seuraavia ohjeita: Liitä kiintolevyt optimaalisen suorituskyvyn takaamiseksi ensisijaiseen ohjaimeen. Liitä laajennuslaitteet, kuten optinen asema, IDE -nauha-asema ja levykeasemat, toissijaiseen ohjaimeen 80-johtimisella IDE-kaapelilla. Voit asentaa puolikorkeaan asennuspaikkaan joko kolmanneksen korkuisen tai puolikorkean aseman. Sinun on asennettava ohjainruuvit, jotta asema sijoittuu varmasti oikein aseman koteloon. Tietokoneen rungon eteen, etulevyn taakse, on asennettu ylimääräiset ohjainruuvit. Joissakin laitteissa käytetään metrimitoitettuja ruuveja. Compaqin toimittamat metrimitoitetut ruuvit ovat mustia. VAROITUS: Jotta välttäisit tekemäsi työn menettämisen ja tietokoneen tai levyaseman vaurioitumisen, ota huomioon seuraavat seikat: Jos asennat tai poistat kiintolevyn, katkaise Internet-laitteesta virta. Älä poista kiintolevyä, kun Internet-laite on käynnissä tai valmiustilassa. Ennen kuin käsittelet levyasemaa, poista staattinen sähkö itsestäsi. Kun käsittelet levyasemaa, vältä koskemasta liittimeen. Lisätietoja staattisen sähkön aiheuttamien vahinkojen estämisestä löytyy Liitteestä E, kappaleesta Staattinen sähkö. Käsittele levyasemaa varovasti. Älä pudota sitä. Älä käytä voimaa asentaessasi levyasemaa. Säilytä kiintolevy paikassa, jossa sille ei ole vaaraa nesteistä, äärimmäisistä lämpötiloista tai magneettikentän synnyttävistä laitteista (esimerkiksi kaiuttimista tai näytöistä). Optisen aseman tai muun siirrettävän massamuistilaitteen asentaminen Optinen levyasema on CD-ROM-, CD-RW- tai DVD-ROM -asema. 1. Jos olet lukinnut Smart Cover -lukon, avaa se tietokoneen asetuksissa. 2. Sammuta tietokone ja oheislaitteet, irrota virtajohto pistorasiasta ja poista tietokoneen kotelo Laitteiston käyttöopas

33 Laitteiston päivitykset 3. Asenna kaksi ohjainruuvia alempiin reikiin aseman kummallekin sivulle 1. Joissakin laitteissa käytetään metrimitoitettuja ruuveja. Tietokoneen rungon etuosaan, etulevyn alle, on asennettu ylimääräiset ohjainruuvit. Compaqin toimittamat metrimitoitetut ruuvit ovat mustia. 4. Asenna asema haluttuun levyaseman paikkaan työntämällä se aseman kotelon etuosaan 2; aseman lukko kiinnittää aseman automaattisesti levyaseman paikkaan. Varmista, että ohjainruuvit ovat aseman kotelon ohjainaukkojen kohdalla. Ohjainruuvien suuntaaminen ja valinnaisen 5,25-tuumaisen aseman asentaminen minitornin (yläpuoli) ja pöytäkoneeseen (alapuoli) Laitteiston käyttöopas 2 15

34 Laitteiston päivitykset 5. Liitä aseman virtajohto 1 ja signaalikaapeli 2. Jos kyse on optisesta asemasta ja jos haluat käyttää analogista ääntä digitaalisen sijaan, liitä myös äänikaapeli 3. Äänikaapelin toinen pää 3 tulee liittää laajennuskortin kotelon ääniliittimeen. Aseman kaapelien liittäminen 6. Poista etupaneelin sisällä olevasta aluslaatasta sopiva peitelevy. Lisätietoja on kohdassa Peitelevyjen poistaminen. 7. Aseta tietokoneen käyttöpaneeli paikalleen. 8. Jos tarpeen, muuta tietokoneen kokoonpanoa. Lisätietoja on kohdassa Asennusvaihe. 3,5-tuumaisen aseman asentaminen 5,25-tuumaisen levyasemapaikkaan 1. Jos olet lukinnut Smart Cover -lukon, avaa se tietokoneen asetuksissa. 2. Sammuta tietokone ja oheislaitteet, irrota virtajohto pistorasiasta ja poista tietokoneen kotelo. 3. Poista etupaneeli. 4. Asenna yksi ohjainruuvi aseman oikealle sivulle Laitteiston käyttöopas

35 Laitteiston päivitykset 5. Aseta asema sovittimeen 2 niin, että ohjainruuvi osuu sitä varten tarkoitettuun reikään, ja kiinnitä asema sitten kahdella kiinnitysruuvilla. 6. Napsauta tuki 1 paikalleen ja kiinnitä aseman peitelevy 3 sovittimeen etuosaan. 3,5-tuumaisen aseman liittäminen 5,25-tuumaiseen adapteriin Laitteiston käyttöopas 2 17

36 Laitteiston päivitykset 7. Asenna kaksi ohjainruuvia aseman kummallekin sivulle Asenna sovitin haluttuun levyaseman paikkaan 2 työntämällä se aseman kotelon etuosaan; aseman lukko kiinnittää sovittimen automaattisesti, kun se napsahtaa paikalleen. Ensisijainen 3,5-tuumainen levykeasema tulee ainoastaan levyasemapaikkaan 3. Levyasemapaikka 3 ylin levyasemapaikka pöytäkonekokoonpanossa. Ohjainruuvien suuntaaminen ja valinnaisen, 3,5-tuumaisen aseman asentaminen minitorniin (yläpuoli) ja pöytäkoneeseen (alapuoli) 2 18 Laitteiston käyttöopas

37 Laitteiston päivitykset 9. Liitä aseman virtajohto 1 ja signaalikaapeli 2. Aseman kaapelien liittäminen 10. Poista etupaneelin sisällä olevasta aluslaatasta sopiva peitelevy. Lisätietoja on kohdassa Peitelevyjen poistaminen. 11. Aseta tietokoneen käyttöpaneeli paikalleen. 12. Jos tarpeen, muuta tietokoneen kokoonpanoa. Lisätietoja on kohdassa Asennusvaihe. Kiintolevyn asentaminen 3,5 tuuman levyasemapaikkaan Compaq ei tue IDE- ja SCSI-kiintolevyjen asentamista samaan järjestelmään. Jos olet vaihtamassa kiintolevyä paikkaan numero 4 tai 5, sen tulee olla samaa tyyppiä. Kiintolevyn asentaminen 3,5 tuuman levyasemapaikkaan: 1. Jos olet lukinnut Smart Cover -lukon, avaa se tietokoneen asetuksissa. 2. Sammuta tietokone ja oheislaitteet, irrota virtajohto pistorasiasta ja poista tietokoneen kotelo. 3. Poista etupaneeli. 4. Asenna kaksi ohjainruuvia aseman kummallekin sivulle 1. Laitteiston käyttöopas 2 19

38 Laitteiston päivitykset 5. Asenna kiintolevy 3,5-tuumaiseen levyasemapaikkaan noudattaen seuraavia ohjeita. Kiintolevyn asettaminen kiintolevypaikkaan 6. Kytke virta- ja 1 signaalikaapelit 2 kiintolevyyn. Virta- ja signaalikaapeleiden liittäminen 7. Kaapelin vastakkaisen pään liitin liitetään aina emokorttiin. 8. Aseta tietokoneen käyttöpaneeli paikalleen. 9. Jos tarpeen, muuta tietokoneen kokoonpanoa. Lisätietoja on kohdassa Asennusvaihe Laitteiston käyttöopas

39 Laitteiston päivitykset Aseman poistaminen levyaseman paikasta 1. Jos olet lukinnut Smart Cover -lukon, avaa se tietokoneen asetuksissa. 2. Sammuta tietokone, irrota virtajohto pistorasiasta ja poista tietokoneen kotelo. 3. Poista etupaneeli. 4. Irrota aseman virtajohto ja signaalikaapeli. Jos kyse on optisesta asemasta, irrota myös ääniliitin. 5. Vapauta levyaseman paikassa oleva asema painamalla aseman lukitusmekanismia (1 tai 2). Asemalukolla 1 kiinnitetään 5,25" -asemat pöytätietokoneeseen ja 2 kaikki asemat minitornimalliin (näkyy kuvassa rungon takaosasta) Laitteiston käyttöopas 2 21

40 Laitteiston päivitykset 6. Samalla kun painat aseman lukkoa, vedä asema pois levyaseman paikasta. Aseman poistaminen 5,25 tuuman levyasemapaikasta MultiBay-monilaitetilan käyttö 7. Poista asema levyaseman paikasta ja pane se antistaattiseen pakkaukseen. MultiBay on esiasennettu tietyissä Evo D500 -sarjan tietokonemalleissa. Se on erikoislaitetila, joka tukee useita 12,7mm irrotettavia lisäasemia, kuten: MultiBay 24X Max Optinen asema MultiBay 8X Optinen asema, jossa on RAM-luku MultiBay Optinen asema MultiBay SMART -kiintolevyasema 2 22 Laitteiston käyttöopas

41 Laitteiston päivitykset VAROITUS: Jotta välttäisit tekemäsi työn menettämisen ja tietokoneen tai levyaseman vaurioitumisen, ota huomioon seuraavat seikat: Jos asennat tai poistat kiintolevyn, sulje kaikki ohjelmasovellukset, sulje käyttöjärjestelmä ja sammuta tietokone. Älä poista kiintolevyä, kun Internet-laite on käynnissä tai valmiustilassa. Ennen kuin käsittelet levyasemaa, poista staattinen sähkö itsestäsi. Kun käsittelet levyasemaa, vältä koskemasta liittimeen. Ennen kuin siirrät, asetat säilytykseen tai poistat muun levyaseman kuin kiintolevyn ja ennen kuin kuljetat sitä, varmista, ettei asemassa ole levykettä, CD- tai DVD-levyä tai muuta tallennusvälinettä ja että levyasema on suljettu. Käsittele levyasemaa varovasti. Älä pudota sitä. Älä käytä voimaa asentaessasi levyasemaa. Säilytä kiintolevy paikassa, jossa sille ei ole vaaraa nesteistä, äärimmäisistä lämpötiloista tai magneettikentän synnyttävistä laitteista (esimerkiksi kaiuttimista tai näytöistä). Jos asema on lähetettävä postipaketissa, käytä kupla-muovipakettia tai muunlaista sopivaa suojapakettia ja merkitse pakettiin Särkyvää: Käsittele varoen. Käynnissä olevan MultiBay -aseman kytkeminen ja vaihtaminen ( Hot-Plugging ja Hot-Swapping ) VAROITUS: Estääksesi vauriot tietokoneelle, asemalle tai asemaan tallennetuille tiedoille, toimi seuraavasti: Jos asennat tai poistat kiintolevyn, sulje tietokone. Älä koskaan poista kiintolevyä, kun tietokone on käynnissä tai valmiustilassa. Varmista, ettei tietokone ole valmiustilassa. Käynnistä tietokone ja sammuta se. Jos tietokoneessa on Windows 98- tai Windows NT 4.0 -käyttöjärjestelmäversio ilman Compaqin ohjelmistotehostetta, sulje tietokone ennen kuin lisäät tai poistat aseman Jos tietokoneessa on Compaqin toimittama esiasennettu käyttöjärjestelmä, voit kiinnittää tai irrottaa minkä tahansa aseman paitsi kiintolevyn tietokoneen ollessa käynnissä, sammutettuna tai valmiustilassa. Laitteiston käyttöopas 2 23

42 Laitteiston päivitykset MultiBay-kiintolevyn jakaminen ja formatointi 1. Sulje kaikki ohjelmasovellukset, sulje käyttöjärjestelmä ja katkaise tietokoneen virta. 2. Asenna kiintolevy MultiBay-monilaitetilaan, kuten esitetty kohdassa Aseman asentaminen MultiBay-laitetilaan. 3. Käynnistä tietokone. Noudata alla olevia käyttöjärjestelmän antamia ohjeita: Windows 2000 Professional, Windows XP Professional, tai Windows XP Home 1. Napsauta hiiren oikealla painikkeella Oma tietokone -kuvaketta, ja napsauta Hallinta > Levynhallinta. 2. Valitse MultiBay-kiintolevy 3. Jakovalikossa, napsauta Luo. Lue huolellisesti ruudussa mahdollisesti näkyvät kehotteet ja vastaa niihin. Katso tarkemmat ohjeet Microsoft Management Console online Ohje-sivulta (napsauta Toiminta > Ohje kun Management Console on käynnissä) Laitteiston käyttöopas

43 Laitteiston päivitykset MultiBay-turvaruuvin asennuksen purkaminen Kun MultiBay-turvaruuvi on asennettuna paikalleen, se estää MultiBay-poistovivun toiminnan, jolloin MultiBay-laitetilaan asennettua asemaa ei voi poistaa. Jos haluat poistaa MultiBay-laitetilaan asennetun aseman, sinun täytyy ensin irrottaa asennettu turvaruuvi Torx-ruuvitaltalla (sisältyy toimituspakkaukseen). MultiBay-turvaruuvin irrottaminen Laitteiston käyttöopas 2 25

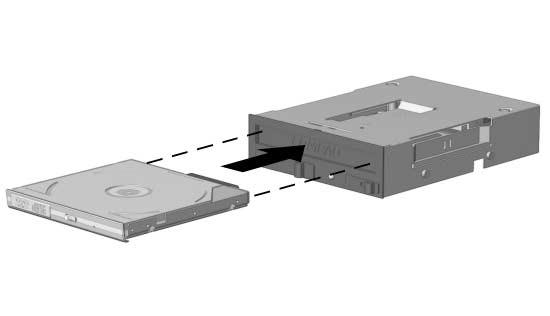

44 Laitteiston päivitykset Aseman asentaminen MultiBay-laitetilaan 1. Jos asennat tai poistat kiintolevyn, sulje kaikki ohjelmasovellukset, sulje käyttöjärjestelmä ja sammuta tietokone. 2. Poista asemasta kaikki irrotettavat muistilaitteet, esim. optinen levy. 3. Käännä aseman yläosa ylöspäin ja aseman liitin kohti tietokonetta, liu uta asema MultiBay-laitetilaan ja paina lujasti pohjaan asti, jotta sähköliittimet tulevat pitävästi paikoilleen. Aseman asentaminen MultiBay-laitetilaan Jos laite ei käynnisty, varmista että tarvittavat laiteajurit on asennettu järjestelmään. Jos niitä ei ole, voit hakea ne maksutta Compaqin Internet-sivustosta osoitteesta Laitteiston käyttöopas

45 Laitteiston päivitykset Aseman irrottaminen MultiBay-laitetilasta 1. Jos asennat tai poistat kiintolevyn, sulje kaikki ohjelmasovellukset, sulje käyttöjärjestelmä ja sammuta tietokone. 2. Irrota MultiBay-turvaruuvi, jos sellainen on asennettu. Katso ohjeet MultiBay-turvaruuvin irrottamisesta kohdasta MultiBay-turvaruuvin irrottaminen. 3. Liu uta poistovipua vasemmalle jolloin asema irtoaa MultiBay-laitetilasta. Aseman irrottaminen MultiBay-laitetilasta Laitteiston käyttöopas 2 27

46 A Tekniset tiedot Compaq Evo Convertible Minitower -minitornimalli Pöytätietokoneen mitat Korkeus Leveys Syvyys 6,6" 17,65" 16,8" 16,7 cm 44,8 cm 42,7 cm Tornimallin mitat Korkeus Leveys Syvyys 17,65" 6,6" 16,8" 44,8 cm 16,7 cm 16,8 cm Likimääräinen paino 20,0 lb 9,1 kg Paino tuettuna (suurin sallittu hajakuormitus) 100,0 lb 45,5 kg Lämpötila-alue Käytössä ollessa Poissa käytöstä Suhteellinen kosteus (tiivistymätön) Käytössä ollessa Poissa käytöstä Suurin korkeus (paineistamaton) Käytössä ollessa Poissa käytöstä F F 10 90% 5 95% ft ft C C 10 90% 5 95% 3048 m 9144 m Laitteiston käyttöopas A 1

47 Tekniset tiedot Compaq Evo Convertible Minitower -minitornimalli (Jatkuu) Lämmön hajaantuminen Korkeintaan Nimellinen 1154 btu/h. 577 btu/h. 290 Kg-Cal/h. 145 Kg-Cal/h. Virtalähde Käyttöjännitealue Nimellisjännitealue* Nimellinen verkkotaajuus 115V VAC VAC Hz 230V VAC VAC Hz Lähtöteho 220 W 220 W Nimellinen tulovirta (enintään)* 6 100VAC 3 200VAC *Tässä järjestelmässä käytetään passiivista virtalähdettä, jossa on tehtaan aktiivikorjaus käytettäessä 230 V jännitettä. Tämä ansiosta laite on CE-merkinnän vaatimusten mukainen Euroopan Unionin maissa. A 2 Laitteiston käyttöopas

48 B Kiintolevyn asennusohjeet Kaapelivalintaisen toiminnon käyttäminen Ultra ATA -laitteissa Valinnaisia levyasemia saa Compaqilta tuotepaketeissa, joissa on erityinen asemakaapeli. Asemien kokoonpanon määrityksessä käytetään kaapelivalintaista toimintoa, joka tunnistaa asemat joko 0-laitteeksi (ensisijainen asema) tai 1-laitteeksi (toissijainen asema). 1-laite on asema, joka on kytketty kaapelin keskimmäiseen liittimeen. 0-laite on asema, joka on kytketty kaapelin viimeiseen liittimeen (vain 80-johtimisessa ATA-kaapelissa). Tämän liitteen kappaleesta Ultra ATA -laitteiden asentaminen löydät esimerkin Ultra ATA -kaapelista. Compaqin toimittamien kiintolevyjen jumpperit on esiasennettu kaapelivalintaiseen tilaan, joten tietokoneeseen aikaisemmin asennettujen asemien jumpperiasetuksia ei tarvitse muuttaa. Jos olet asentamassa jonkin muun valmistajan kiintolevyä tietokoneeseesi, lue sen mukana toimitetut asiakirjat huolella, jotta voit asentaa aseman ja siihen kuuluvat kaapelit asianmukaisesti. Jos asennat toisen laitteen ensisijaiseen ohjaimeen, sinun on käytettävä optimaalisen suorituskyvyn takaamiseksi 80-johtimista Ultra ATA -kaapelia. Tätä kaapelia käytetään tiettyjen mallien vakiokaapelina. Laitteiston käyttöopas B 1

49 Kiintolevyn asennusohjeet Ultra ATA -laitteiden asentaminen Kun asennat valinnaisia Ultra ATA -laitteita, noudata seuraavia ohjeita: Jos olet asentamassa useita Ultra ATA -laitteita, Compaq suosittelee, että laitteet jaetaan sekä ensisijaiseen että toissijaiseen Ultra ATA -väylään optimaalisen suorituskyvyn takaamiseksi. Liitä lisälaite emolevyyn ylimääräisellä Ultra ATA -kaapelilla. 80-johtiminen Ultra ATA -kaapeli: 45,72 cm pitkä, 80-johtiminen kaapeli, jossa 0- ja 1-laitteiden maksimiväli on 15,24 cm. 80-johtiminen Ultra ATA -kaapeli 1 0-laitteen (isäntäasema) liitin 2 1-laitteen (renkiasema) liitin 3 Emolevyn liitin Liitä kiintolevyt optimaalisen suorituskyvyn takaamiseksi ensisijaiseen ohjaimeen. Liitä laajennuslaitteet, kuten ATA-optiset asemat, nauha-asemat ja levykeasemat, toissijaiseen ohjaimeen. Voit asentaa puolikorkeaan asennuspaikkaan joko kolmanneksen korkuisen tai puolikorkean aseman. Ohjainruuvit täytyy asentaa, jotta asema sijoittuu varmasti oikein aseman koteloon. Tietokoneen rungon eteen, etulevyn taakse, on asennettu ylimääräiset ohjainruuvit. Joissakin laitteissa käytetään M3 metrimitoitettuja ruuveja. Compaqin toimittamat metrimitoitetut ruuvit ovat mustia. Jos kaapeliin on kiinnitetty vain yksi laite, se tulee kiinnittää viimeiseen (0-laite) liittimeen. B 2 Laitteiston käyttöopas

50 Kiintolevyn asennusohjeet SCSI-laitteet Tästä kappaleessa saat tietoa ja ohjeita SCSI-laitteen asentamisesta. SCSI-laitteiden käyttöohjeet Kun olet asentamassa tai käytät SCSI-laitteita, noudata seuraavia ohjeita: Yksi Ultra SCSI-ohjain tukee korkeintaan seitsemää SCSI-laitetta yhdessä väylässä. Jokainen Wide-Ultra SCSI, Ultra-Wide SCSI, Wide Ultra2 SCSI, Ultra 320 SCSI, tai Ultra 160 SCSI -ohjain tukee korkeintaan 15:ta SCSI-laitetta yhdessä väylässä. Jos olet asentamassa useita SCSI-laitteita, Compaq suosittelee, että laitteet jaetaan A- ja B-väyliin (jos mahdollista) optimaalisen suorituskyvyn takaamiseksi. SCSI-kaapelisuositus: 134,62 cm pitkä kierretty LVD-parikaapeli, jossa on sisäänrakennettu päätekappale. Kaapeliin sopii korkeintaan 5 asemaa 13,34 cm välein. Small Form Factor -malleissa, yksittäinen laitekaapeli on ainoa tuettava kaapelityyppi. SCSI-ohjain tarvitsee oman SCSI-tunnuksen (0 7 tai 8 15) jokaiselle asennettavalle SCSI-laitteelle. Ohjain tunnistaa SCSI-laitteen ensisijaisesti sen SCSI-tunnusnumeron perusteella, ei sijainnin. SCSI-laitteen siirtäminen SCSI-ketjun yhdestä paikasta toiseen ei vaikuta ohjaimen ja SCSI-laitteen väliseen tietoliikenteeseen. SCSI-laitteiden varattuja ja käytettävissä olevia numeroita ovat seuraavat: 0 on varattu ensisijaiselle kiintolevylle. 7 on varattu ohjaimelle 1 6 ja 8 15 ovat käytettävissä kaikille muille SCSI -laitteille Laitteiston käyttöopas B 3

51 Kiintolevyn asennusohjeet Jokainen SCSI-ketju tai -piiri on päätettävä molemmista päistään. Päättäminen voidaan tehdä jollakin seuraavista menetelmistä: Käytä kaapelia, jossa on sisäänrakennettu päätekappale. Tällainen kaapeli toimitetaan tietokoneen mukana. Käytä kaapelia, jossa on signaalin katkaiseva vastuspistoke viimeisessä liittimessä. Kytke SCSI-laite viimeiseen liittimeen niin, että se päättää ketjun. Kytke ulkoinen SCSI-laite ulkoisen SCSI-laitteen liittimeen tietokoneen takapaneelissa niin, että se päättää ketjun. Käynnistä kaikki ulkoiset SCSI-laitteet ennen tietokoneen käynnistämistä. Kun näin tehdään, SCSI-ohjain tunnistaa ulkoiset laitteet. Tähän järjestelmään voi asentaa sekä sisäisten että ulkoisten SCSI-laitteiden yhdistelmiä, kuten kiintolevyjä, nauha-asemia ja optisia asemia. Compaq ei suosittele erileveyksisten SCSI-laitteiden asentamista samaan SCSI-ketjuun tai SCSI-väylään. Erileveyksisten laitteiden asentaminen samaan ketjuun tai väylään aiheuttaa sen, että järjestelmän tiedonsiirron nopeus putoaa hitaimman asennetun laitteen tasolle kyseisessä ketjussa. Wide-Ultra2-, Ultra 160- ja Ultra 320 -laitteiden asentaminen samaan ketjuun on sallittua. Älä asenna kapealeveyksisiä laitteita väylään minkään muun laitteen kuin kapealeveyksisen laitteen kanssa. Jos haluat lisätietoja valinnaisista SCSI-laitteista, tutustu kyseisten laitteiden käsikirjoihin tai ota yhteyttä Compaq-jälleenmyyjään tai huoltoon. VAROITUS: Älä vie kaapeleita virtalähteen ilmanottoaukkojen läheltä. Näin asennetut kaapelit voivat estää ilman virtaamisen virtalähteeseen ja aiheuttaa ylikuumenemista. B 4 Laitteiston käyttöopas

52 Kiintolevyn asennusohjeet Ohjeita valinnaisten SCSI-laitteiden asentamista varten Jos asennat Ultra ATA - ja SCSI-kiintolevyjä samaan järjestelmään, Ultra ATA -kiintolevy on käynnistysasema, ellei käynnistysjärjestystä muuteta F10-asetuksissa. Kun vaihdat kiintolevyn, uuden levyn tulee olla samaa mallia kuin entinen kiintolevy. Jos olet vaihtamassa Ultra ATA -kiintolevyä SCSI-kiintolevyyn, tarvitset monitoimi-lvd-scsi -kaapelisarjan. Jos käytät vain yhtä SCSI-kiintolevyä, se pitää asentaa asemapaikkaan 4, jos tietokoneessasi on neljä tai useampia asemapaikkoja. Ennenkuin asennat SCSI-laitteen: Varmista aseman SCSI-tunnus ja aseta asemalle tarvittaessa oma SCSI-tunnus. Katso tämän liitteen kappale SCSI-laitteiden käyttöohjeet tai tutustu laitteen mukana toimitettuihin asiakirjoihin. Päätä tarvitseeko laitteen päätetoiminnon olla käytössä vai poissa käytöstä. Aseta päättäminen tarpeen vaatiessa. Katso tämän liitteen kappale SCSI-kaapelin käyttöohjeet tai tutustu laitteen mukana toimitettuihin asiakirjoihin. Joissakin laitteissa ei ole päättämisjumppereita. Näissä laitteissa päättäminen on tehtävä päätevastuksella varustetulla kaapelilla. Käynnistä ulkoinen SCSI-laite ennen tietokoneen käynnistämistä. Tällöin emokortin ohjain tunnistaa ulkoisen SCSI-laitteen automaattisesti ja asettaa automaattisesti alkuarvot. Kun ulkoinen SCSI-laite on liitetty tietokoneen takapaneelin ulkoiseen SCSI-liittimeen, laitteesta tulee SCSI-ketjun pää ja se on päätettävä. SCSI-ohjaimet Tiettyjen mallien, kuten työasemien, mukana toimitetaan integroitu yksiväyläinen Ultra 160 SCSI-ohjain, jossa on sisäinen liitin järjestelmälevyllä. Laitteiston käyttöopas B 5

53 Kiintolevyn asennusohjeet SCSI-kaapelit Edessä oleviin levyasemien paikkoihin voi asentaa tai liittää SCSI-massamuistilaitteita. SCSI-kaapelin käyttäminen Tiettyjen mallien mukana toimitetaan SCSI-monitoimikaapeli, joka tukee LVD (Low Voltage Differential)- tai yksipäätteisiä laitteita. Tähän kaapeliin voit asentaa korkeintaan kolme SCSI-laitetta edessä oleviin levyasemapaikkoihin (UATA-malleissa ei ole SCSI-kaapelia). Viiden laitteen SCSI-kaapeli, jossa on päätekappale Tietokoneen mukana toimitettu kaapeli voi olla erilainen, kuin kuvassa oleva kaapeli (viiden laitteen kaapeli). Small Form Factor -malleissa, yksittäinen laitekaapeli on ainoa tuettava kaapelityyppi. Jos haluat lisätietoja valinnaisten SCSI-laitteiden asentamisesta, tutustu kyseisten laitteiden käsikirjoihin tai ota yhteyttä Compaq-jälleenmyyjään tai huoltoon. SCSISelect in käyttäminen SCSI-laitteiden kanssa SCSI -isäntäsovittimessa on SCSISelect-apuohjelma, jolla voi määrittää isäntäsovittimen kokoonpanon ja suorittaa SCSI-levyjen apuohjelmia. Jotta voit suorittaa SCSISelect-apuohjelman: In Post Messages käytössä -tila: Paina Ctrl+A kun Press <Ctrl><A> for SCSISelect Utility - viesti näkyy POST:in aikana. In Post Messages poissa käytössä -tila: Kun Compaq-logo -ruutu näkyy, paina mitä tahansa näppäintä poistuaksesi logo-ruudusta. Välittömästi logo-ruudusta poistumisen jälkeen, paina Ctrl+A päästäksesi SCSISelect-apuohjelmaan. B 6 Laitteiston käyttöopas

54 Kiintolevyn asennusohjeet Näyttöön tulee valikko, jossa on seuraavat vaihtoehdot: Määritä/näytä isäntäsovittimen asetukset SCSI-väyläliitäntämääritelmät Isäntäsovittimen SCSI-tunnistenumero SCSI:n pariteetin tarkistus Isäntäsovittimen SCSI-päätevastus Lisäasetukset Käynnistysvaihtoehdot SCSI-laitteen kokoonpano Muut kokoonpanovaihtoehdot SCSI-levyjen apuohjelmat Luettelee kaikki SCSI-laitteet ja SCSI-tunnistenumerot. Lisätietoja POST message display -tilan kokoonpanosta saat Tietokoneen asetusoppaasta Compaq Documentation Library CD-levyllä. Quiet Drive -asetusten valitseminen Quiet Drive -on valinnainen ominaisuus, joka voi olla asennettuna tietokoneeseesi (vain UATA-laitteet). Jos tietokoneeseesi on asennettu Quiet Drive, tai jos haluat asentaa sen, voit muuttaa aseman kokoonpanoa niin, että levy toimii joko Quiet- tai Performance-tilassa (oletusasetus). Kun levy ei ole käytössä, Quiet Drive tuottaa keskimäärin neljä desibeliä (db) vaimeampaa ääntä kuin tavallinen kiintolevy. Kun levy on asetettu toimimaan Quiet-tilassa, Quiet Drive -lukee ja kirjoittaa tietoja keskimäärin 7 db tavallista kiintolevyä hiljaisemmalla äänellä. Kun levy on asetettu toimimaan Quiet-tilassa, se ei saavuta suurinta mahdollista toimintanopeutta. Jos haluat levyltä suurimman mahdollisen toimintanopeuden, aseta se toimimaan Performance-tilassa. Laitteiston käyttöopas B 7

55 Kiintolevyn asennusohjeet Selvittääksesi, onko tietokoneessasi Quiet Drive tai aktivoidaksesi Quiet-tilan, noudata seuraavia ohjeita: 1. Käynnistä tai uudelleenkäynnistä tietokone. Jos olet Windowsissa, napsauta Käynnistä > Sammuta > Käynnistä tietokone uudelleen. 2. Kun ruudun oikeaan alakulmaan ilmestyy F10-asetusilmoitus, paina F10 -näppäintä. Ellet paina F10-näppäintä ilmoituksen ollessa näytössä, sinun on käynnistettävä tietokone uudestaan, jotta pääset asetusohjelmaan. 3. Valitse haluamasi kieli luettelosta ja paina Enter- näppäintä. 4. Tietokoneen asetusohjelman valikossa näkyy viisi otsikkoa: Valitse Storage > Device Configuration nuoli- tai sarkainnäppäimellä. 5. Valitse asema laiteluettelosta. Paina Enter. 6. Valitse Quiet Driven > Quiet-tila (Performance on tehtaan oletusasetus.) Jos Quiet Drive -vaihtoehtoa ei näy, tietokoneessasi ei ole Quiet Drive -toimintoa. 7. Kun haluat toteuttaa ja tallentaa muutokset, valitse Tiedosto > Tallenna muutokset. B 8 Laitteiston käyttöopas

56 C Pariston vaihtaminen Tietokoneenmukana toimitettu paristo antaa virtaa tosiaikakellolle ja kestää vähintään kolme vuotta. Kun vaihdat pariston, käytä alkuperäisen pariston kaltaista paristoa. Tietokoneeseesi on asennettu 3 voltin litiumparisto (kolikkomalli). Pariston elinikää voi pidentää kytkemällä tietokone verkkovirtaan. Litiumparisto on käytössä ainoastaan silloin, kun tietokonetta ei ole kytketty verkkovirtaan. VAARA: Tietokoneessa on sisäinen litiummangaaniparisto. Pariston sopimaton käsittely voi aiheuttaa tulipalo- ja palovammavaaran. Jotta välttäisit henkilövahinkojen vaaran, noudata seuraavia ohjeita: Älä yritä ladata paristoa uudelleen. Älä säilytä akkua tai paristoa yli 60 C:n lämpötilassa. Älä pura, murskaa tai lävistä akkua, älä aiheuta oikosulkua. Älä hävitä akkua upottamalla veteen tai polttamalla. Korvaa akku tai paristo vain tälle tuotteelle tarkoitetulla Compaqin akulla. VAROITUS: Ennen pariston vaihtamista on tärkeää ottaa tietokoneen CMOS-asetuksista varmuuskopiot. Kun vaihdat tai poistat pariston, CMOS-asetukset menetetään. Katso Vianetsintäoppaasta ohjeet CMOS-asetusten varmuuskopioimisesta. Akkuja ja paristoja ei pidä hävittää tavallisen kotitalousjätteen mukana. Käytä niiden hävityksessä tai kierrätyksessä paikallisia keräysjärjestelmiä tai palauta ne Compaqille tai jälleenmyyjällesi. VAROITUS: Staattinen sähkö voi vahingoittaa tietokoneen tai sen lisälaitteiden sähköisiä osia. Ennen kuin aloitat nämä toimenpiteet, kosketa maadoitettua metalliesinettä, jotta varmistat, ettei sinussa ole staattista sähköä. Laitteiston käyttöopas C 1

57 Pariston vaihtaminen 1. Jos olet lukinnut Smart Cover -lukon, avaa se tietokoneen asetuksissa. 2. Sammuta tietokone ja oheislaitteet, irrota virtajohto pistorasiasta ja poista tietokoneen kotelo. Joudut ehkä poistamaan laajennuskortin, ennen kuin pääset irrottamaan pariston. 3. Paikanna paristo ja sen pidike emolevyllä. 4. Riippuen pariston pidikkeen mallista, noudata seuraavia ohjeita vaihtaessasi paristoa. Tyyppi 1 a. Nosta paristo pois pidikkeestään. Kolikkomallisen pariston poistaminen (Tyyppi 1) b. Työnnä vaihtoparisto paikalleen. Pariston pidike kiinnittää pariston automaattisesti oikeaan asentoon. C 2 Laitteiston käyttöopas

58 Pariston vaihtaminen Tyyppi 2 a. Jos haluat irrottaa pariston, purista metallista kiinnikettä, joka pitää paristoa kiinni yhdeltä sivulta. b. Kun paristo ponnahtaa ylös, nosta se ulos pidikkeestä. Kolikkomallisen pariston poistaminen (Tyyppi 2) Laitteiston käyttöopas C 3

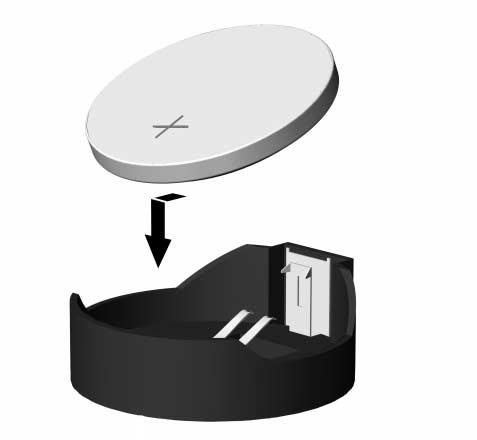

59 Pariston vaihtaminen c. Kun asennat uuden pariston, työnnä se pariston pidikkeen kielekkeen alle niin, että positiivinen napa tulee ylöspäin. Paina pariston toista laitaa alaspäin niin, että kiinnike napsahtaa pariston päälle. Kolikkomallisen pariston vaihtaminen (Tyyppi 2) Kun olet vaihtanut pariston, noudata seuraavia ohjeita asennuksen viimeistelemiseksi. 5. Aseta tietokoneen käyttöpaneeli paikalleen. 6. Kytke tietokone ja käynnistä se. 7. Määritä päiväys ja kellonaika, salasanat ja muut mahdolliset erityisasetukset Compaq-tietokoneen asetusohjelmassa. Katso ohjeet Tietokoneen asetusoppaasta. Jos pidät Smart Cover -lukon tavallisesti lukittuna, lukitse se uudestaan tietokoneen asetuksissa. C 4 Laitteiston käyttöopas

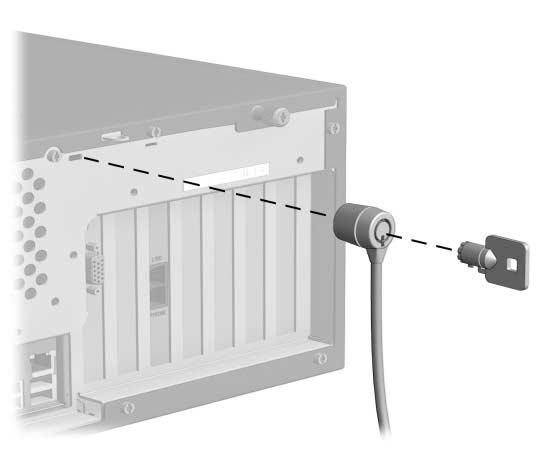

60 D Turvatoimet Turvalukon asentaminen Tietokoneen suojaamista varten on saatavana useita erilaisia turvalukkoja. Seuraavissa kuvissa esitetään mahdollisia turvatoimia, jotka voivat vaihdella mallista riippuen. Runkojen eroavaisuuksista johtuen asennuspaikat voivat poiketa kuvissa esitetyistä. Vaijerilukon asentaminen VAARA: Käsittele turvakiinnikkeen irrallisia osia varoen vahinkojen välttämiseksi; metallin reunat voivat olla teräviä. Asenna kiinnike niin, että terävät metallireunat eivät ulotu tietokoneen rungon laitojen yli. Laitteiston käyttöopas D 1

61 Turvatoimet Turvalukon asentaminen Tietokoneen voidaan suojata turvasilmukan avulla. Seuraavassa kuvassa esitetty turvasilmukka voi vaihdella malleittain. Runkojen eroavaisuuksista johtuen asennuspaikat voivat poiketa kuvissa esitetyistä. Turvasilmukan asentaminen D 2 Laitteiston käyttöopas
