Laitteiston käyttöopas HP Compaq dx2200 Microtower Business PC

Transkriptio

1 Laitteiston käyttöopas HP Compaq dx2200 Microtower Business PC Asiakirjan osanumero: Tammikuu 2006 Tästä ohjeesta saat perustietoa tämän tietokonemallin päivittämisestä.

2 Å VAARA: Ä VAROITUS: Copyright 2006 Hewlett-Packard Development Company, L.P. Tämän asiakirjan tiedot voivat muuttua ilman ennakkoilmoitusta. Microsoft ja Windows ovat Microsoft Corporationin tavaramerkkejä Yhdysvalloissa ja muissa maissa. HP:n tuotteiden ja palveluiden ainoat takuut on ilmoitettu tuotteiden ja palveluiden mukana toimitettavissa takuuehdoissa. Mikään tässä mainittu ei muodosta kattavampaa lisätakuuta. HP ei vastaa tekstin teknisistä tai toimituksellisista virheistä tai puutteista. Tämä asiakirja sisältää tekijänoikeuksin suojattuja tietoja. Mitään tämän asiakirjan osaa ei saa valokopioida, jäljentää eikä kääntää toiselle kielelle ilman Hewlett-Packard Companyn ennalta myöntämää kirjallista lupaa. Tällä tavalla merkitty teksti tarkoittaa, että ohjeiden noudattamatta jättämisestä saattaa koitua vahinkoja tai jopa hengenvaara. Tällä tavalla merkitty teksti tarkoittaa, että ohjeiden noudattamatta jättäminen saattaa vahingoittaa laitteistoa tai johtaa tietojen menetykseen. Laitteiston käyttöopas HP Compaq dx2200 Microtower Business PC Ensimmäinen painos (Tammikuu 2006) Asiakirjan osanumero:

3 Sisällysluettelo 1 Laitteistopäivitykset Huollettavuuteen liittyvät ominaisuudet Varoitukset ja huomautukset Käyttöpaneelin ja etulevyn irrottaminen ,25 tuuman levyaseman tyhjän etulevyn irrottaminen ,5 tuuman levyaseman tyhjän etulevyn irrottaminen Lisämuistin asentaminen DIMM-muistimoduulit DDR2-SDRAM DIMM -muistimoduulit DIMM-moduulien asentaminen Laajennuskortin asentaminen Levyaseman vaihtaminen tai päivittäminen Levyasemien paikat ,25 tuuman optisen aseman irrottaminen ,5 tuuman mediakortin lukijan tai levykeaseman irrottaminen ,5-tuumaisen kiintolevyaseman irrottaminen Pariston vaihtaminen Pariston vaihtaminen Tietokoneen käyttöohjeet, säännöllinen hoito ja valmisteleminen kuljetusta varten Tietokoneen käyttöohjeet ja säännöllinen hoito Optisen aseman varotoimenpiteet Käyttö Puhdistus Turvallisuus Kuljettamisen valmistelu Laitteiston käyttöopas iii

4 Sisällysluettelo 4 Staattinen sähkö Sähköstaattisten vaurioiden estäminen Maadoitusmenetelmät iv Laitteiston käyttöopas

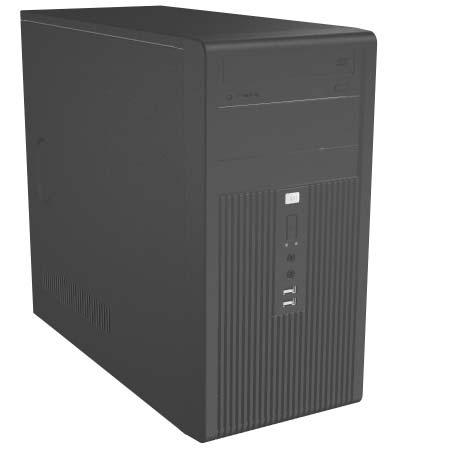

5 1 Laitteistopäivitykset HP Compaq dx2200 Microtower Tietokoneesi asemakokoonpano saattaa olla yllä esitetystä poikkeava. Laitteiston käyttöopas 1 1

6 Huollettavuuteen liittyvät ominaisuudet Microtower-tietokoneessa on ominaisuuksia, jotka helpottavat sen päivittämistä ja huoltamista. Monien tässä luvussa esitettyjen asennustoimenpiteiden suorittamiseen tarvitaan Torx T-15 -ruuvimeisseli. Varoitukset ja huomautukset Å VAARA: Å VAARA: Ä VAROITUS: Ä VAROITUS: Lue tässä oppaassa olevat ohjeet, huomautukset ja varoitukset soveltuvin osin ennen päivitysten suorittamista. Vähentääksesi sähköiskun ja/tai kuumien pintojen aiheuttamien vahinkojen vaaraa muista irrottaa virtajohto pistorasiasta ja antaa järjestelmän sisäisten osien jäähtyä ennen niiden koskettamista. Älä kytke teleliikenne- tai puhelinliittimiä verkkokorttien liittimiin. Näin pienennät sähköiskun, tulipalon tai laitevian vaaraa. Staattinen sähkö voi vahingoittaa tietokoneen tai lisävarusteiden sähköisiä osia. Kosketa maadoitettua metalliesinettä ennen näiden toimenpiteiden aloittamista ja varmistu siitä, ettei sinussa ole staattista sähköä. Katso lisätiedot kohdasta Luku 4, Staattinen sähkö. Kun tietokone on kytketty vaihtovirtalähteeseen, virtaa tulee aina myös emolevyyn. Virtajohto on irrotettava virtalähteestä ennen tietokoneen avaamista, ettei emolevy vaurioidu Laitteiston käyttöopas

7 Käyttöpaneelin ja etulevyn irrottaminen Ä VAROITUS: Varmista ennen tietokoneen käyttöpaneelin irrottamista, että tietokone on sammutettu ja virtajohto irrotettu pistorasiasta. 1. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta kaikki ulkoiset laitteet. 2. Irrota virtajohto pistorasiasta ja tietokoneesta 1 ja ulkoiset laitteet tietokoneesta. 3. Poista kaksi ruuvia, joilla käyttöpaneeli on kiinnitetty tietokoneen runkoon Työnnä käyttöpaneelia noin 1,25 cm taaksepäin, ja irrota se yksiköstä 3 nostamalla. Virtajohdon ja käyttöpaneelin irrottaminen Aseta käyttöpaneeli takaisin paikalleen toistamalla irrotustoimenpiteet käänteisessä järjestyksessä. Laitteiston käyttöopas 1 3

8 5. Irrota etulevy vetämällä sen vasemmalla puolella olevaa kolmea kielekettä 1 ulospäin, ja kierrä etulevy irti rungosta 2 ensin vasemmalta ja sitten oikealta. Etulevyn irrottaminen Vaihda etulevy asettamalla sen oikealla puolella olevat kolme koukkua rungon neliönmuotoisiin reikiin. Käännä etulevy tämän jälkeen paikalleen niin, että sen vasemmalla puolella olevat kolme kiinnikettä napsahtavat rungossa paikoilleen Laitteiston käyttöopas

9 5,25 tuuman levyaseman tyhjän etulevyn irrottaminen Jos tietokone toimitetaan ilman 5,25 tuuman valinnaisessa levyasemapaikassa olevaa levyasemaa, levyasemapaikka peitetään tyhjällä etulevyllä. Jos lisäät levyaseman valinnaiseen levyasemapaikkaan, ensin on irrotettava etulevy. 1. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta kaikki ulkoiset laitteet. 2. Irrota virtajohto pistorasiasta ja tietokoneesta ja ulkoiset laitteet tietokoneesta. 3. Irrota käyttöpaneeli ja etulevy. Lisätietoja on kohdassa Käyttöpaneelin ja etulevyn irrottaminen. 4. Kun etulevyn sisäpuoli on itseesi päin, paina kahta etulevyn oikeassa reunassa olevaa kiinnityskielekettä etulevyn ulkoreunaan päin 1 ja irrota tyhjä etulevy vetämällä sitä sisäänpäin 2. 5,25 tuuman tyhjän etulevyn irrottaminen Asenna 5,25 tuuman tyhjä etulevy työntämällä sen vasemman reunan etulevyn vasemmalla puolella olevaan kahteen kiinnityskoloon, ja napsauta sen jälkeen tyhjän etulevyn oikea reuna paikalleen. Laitteiston käyttöopas 1 5

10 3,5 tuuman levyaseman tyhjän etulevyn irrottaminen Jos tietokone toimitetaan ilman 3,5 tuuman valinnaisessa levyasemapaikassa olevaa laitetta, levyasemapaikka peitetään tyhjällä etulevyllä. Jos lisäät levyaseman 3,5 tuuman levyasemapaikkaan, ensin on irrotettava etulevy. 1. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta kaikki ulkoiset laitteet. 2. Irrota virtajohto pistorasiasta ja tietokoneesta ja ulkoiset laitteet tietokoneesta. 3. Irrota käyttöpaneeli ja etulevy. Lisätietoja on kohdassa Käyttöpaneelin ja etulevyn irrottaminen. 4. Kun etulevyn sisäpuoli on itseesi päin, paina tyhjän etulevyn kummallakin puolella olevaa kahta kiinnityskielekettä ulospäin 1 ja irrota tyhjä etulevy vetämällä sitä sisäänpäin 2. 3,5 tuuman tyhjän etulevyn irrottaminen Asenna 3,5 tuuman tyhjä etulevy painamalla sitä etulevyn sisäpuolelta sisäänpäin siten, että se napsahtaa paikalleen Laitteiston käyttöopas

11 Lisämuistin asentaminen DIMM-muistimoduulit Tietokoneeseen kuuluu synkronoitu dynaaminen DDR2-keskusmuisti (DDR2-SDRAM), joka koostuu DIMM-muistimoduuleista. Emolevyn muistimoduulikantoihin voi asentaa enintään kaksi standardin mukaista DIMM-muistimoduulia. Muistipaikoissa on vähintään yksi esiasennettu DIMM-muistimoduuli. Kannat on merkitty DIMM1 ja DIMM2. Muistin enimmäistuki saavutetaan asentamalla emolevyyn enintään 2 Gt (2 x 1 Gt) muistia. DDR2-SDRAM DIMM -muistimoduulit DDR2-SDRAM DIMM -muistimoduulien on oltava seuraavien vaatimusten mukaisia, jotta järjestelmä toimii oikein: standardin mukainen 240-nastainen puskuroimaton PC MHz -yhteensopiva 1,9 voltin DDR2-SDRAM DIMM -muistimoduuli. Lisäksi DDR2-SDRAM DIMM -muistimoduulien on tuettava PC MHz:n moduulin CAS-latenssia 4 (CL = 4) sisällettävä pakolliset JEDEC SPD -tiedot. Lisäksi tietokone tukee seuraavia komponentteja: 256 megabitin, 512 megabitin ja 1 gigabitin ei-ecc muistitekniikat yksipuoliset ja kaksipuoliset DIMMS-muistimoduulit DIMM-moduulit, jotka on rakennettu x8 ja x16 DDR-laitteilla. DIMM-moduuleja, jotka on rakennettu x4 SDRAMilla, ei tueta. Järjestelmä ei käynnisty, jos asennat sellaisia DIMM-muistimoduuleja, joita järjestelmä ei tue. Laitteiston käyttöopas 1 7

12 DIMM-moduulien asentaminen Ä VAROITUS: Ä VAROITUS: Ä VAROITUS: Å VAARA: Muistimoduulien kannoissa on kullatut kontaktipinnat. Kun päivität muistia, käytä kullatuilla kontaktipinnoilla varustettuja muistimoduuleja estääksesi yhteensopimattomien metallien kosketuksesta johtuvaa syöpymistä tai hapettumista. Staattinen sähkö voi vahingoittaa tietokoneen tai valinnaisen laitteiston sähköisiä osia. Kosketa maadoitettua metalliesinettä ennen näiden toimenpiteiden aloittamista ja varmistu siitä, ettei sinussa ole staattista sähköä. Lisätietoja on kohdassa Luku 4, Staattinen sähkö. Kun käsittelet muistimoduulia, varo koskettamasta sen kontaktipintoja. Koskettaminen voi vahingoittaa moduulia. 1. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta kaikki ulkoiset laitteet. 2. Irrota virtajohto pistorasiasta ja tietokoneesta ja ulkoiset laitteet tietokoneesta. 3. Poista tietokoneen käyttöpaneeli. 4. Etsi emolevyn muistimoduulikannat. Anna järjestelmän sisäisten osien jäähtyä ennen niiden koskettamista. Näin vähennät kuumien pintojen aiheuttamien vammojen vaaraa Laitteiston käyttöopas

13 5. Avaa muistimoduulin kannan molemmat salvat 1 ja asenna muistimoduuli kantaan 2. DIMM-muistimoduulin asentaminen Muistimoduulin voi asentaa vain yhdellä tavalla. Sovita moduulin lovi ja muistikannan kieleke kohdakkain. 6. Työnnä moduuli kantaan ja varmista, että se menee sinne kokonaan ja pysyy kunnolla paikallaan. Varmista, että salvat ovat kiinni Aseta tietokoneen käyttöpaneeli takaisin paikalleen ja kytke virtajohto uudelleen. Tietokone tunnistaa lisätyn muistin automaattisesti seuraavan kerran, kun se käynnistetään. Laitteiston käyttöopas 1 9

14 Laajennuskortin asentaminen Tietokoneessa on kaksi PCI-laajennuspaikkaa, joihin voidaan asettaa enintään 17,46 cm:n pituisia laajennuskortteja, yksi PCI Express x1 -laajennuspaikka ja yksi PCI Express x16 -laajennuspaikka. 1. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta kaikki ulkoiset laitteet. 2. Irrota virtajohto pistorasiasta ja tietokoneesta ja ulkoiset laitteet tietokoneesta. 3. Irrota käyttöpaneeli ja käännä tietokone kyljelleen siten, että sen sisäosiin pääsyn mahdollistava aukko on ylöspäin. 4. Poista tietokoneen takapaneelissa oleva ruuvi, joka pitää laajennuspaikan peitelevyä paikallaan 1, ja irrota laajennuspaikan peitelevy tietokoneesta työntämällä sen lukitsinta laajennuspaikoista ylös- ja poispäin 2. Laajennuspaikan peitelevyn lukitsimen vapauttaminen Laitteiston käyttöopas

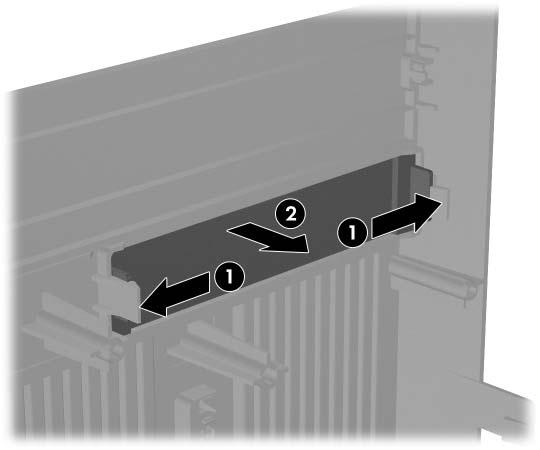

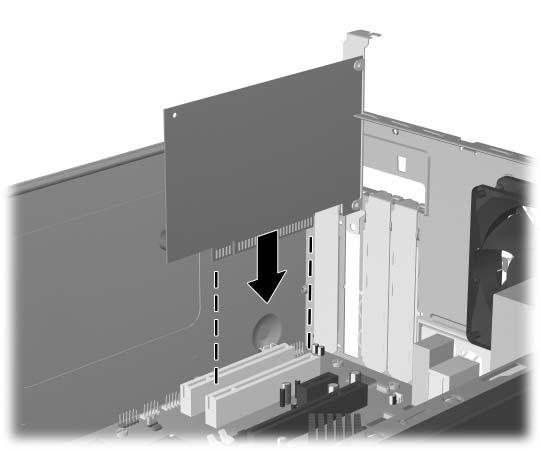

15 5. Jos olet asentamassa laajennuskorttia ensimmäistä kertaa, sinun täytyy poistaa takalevyssä oleva, laajennuspaikkaa peittävä metallikilpi tasapäisellä ruuvimeisselillä. Varmista, että poistat sen laajennuspaikan kilven, jota aiot käyttää. Irrotettava kilpi Yläkilpi Toinen kilpi Kolmas kilpi Alakilpi Laajennuskortin tyyppi PCI Express x16 PCI Express x1 PCI PCI 6. Pitele laajennuskorttia emolevyn laajennuspaikan yläpuolella ja siirrä sitä rungon takaosaan päin siten, että kortin pohjassa oleva kiinnike menee rungossa olevaan pieneen laajennuspaikkaan. Paina kortti varovasti suoraan emolevyn laajennuspaikkaan. Laajennuskortin lisääminen Kun asennat laajennuskortin, paina sitä lujasti, jotta koko liitinosa menee kunnolla laajennuskorttipaikkaan. Laitteiston käyttöopas

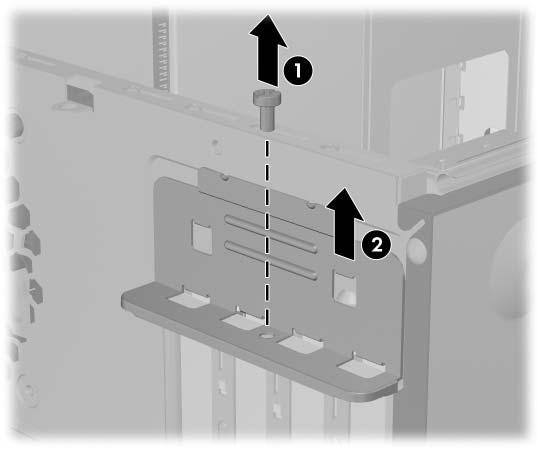

16 7. Pidä laajennuskortin kiinnikettä runkoa vasten ja työnnä peitelevyn lukitsinta alaspäin laajennuskortin kiinnikkeitä kohti 1, jotta se kiinnittyy paikoilleen. Kiinnitä peitelevyn lukitsimen paikallaan pitävä ruuvi. 8. Kytke tarvittaessa ulkoiset johdot asennettuun korttiin. Kytke tarvittaessa sisäiset johdot asennettuun korttiin. 9. Aseta tietokoneen käyttöpaneeli takaisin paikalleen ja kytke virtajohto uudelleen. Poista laajennuskortti toistamalla asennustoimenpiteet käänteisessä järjestyksessä. Ä VAROITUS: Kun olet irrottanut laajennuskortin, sen tilalle on asennettava uusi kortti tai laajennuspaikan peitelevy, jotta sisäisten osien jäähdytys toimii oikein käytön aikana. Levyaseman vaihtaminen tai päivittäminen Ä VAROITUS: Tietokoneessa voi olla enintään viisi asemaa, jotka voidaan asentaa erilaisina kokoonpanoina. Tässä osassa kuvataan tallennusasemien vaihto- ja päivitystoimenpiteet. Aseman ohjaus- ja pidätinruuvien irrottamiseen ja asentamiseen tarvitaan Torx T-15 -ruuvimeisseli. Varmista ennen kiintolevyn irrottamista, että omista tiedostoistasi on otettu varmuuskopio jollekin ulkoiselle tallennuslaitteelle, kuten CD-levylle. Varmistuksen laiminlyönti voi johtaa tietojen menetykseen. Ensisijaisen kiintolevyn vaihtamisen jälkeen on suoritettava Restore Plus! -ohjelma ja ladattava HP:n tehtaalla asentamat tiedostot Laitteiston käyttöopas

17 Levyasemien paikat Tietokoneesi asemakokoonpano saattaa olla alla esitetystä poikkeava. Levyasemapaikat 1 Ulkoinen 5,25 tuuman täyskorkean optisen aseman paikka 2 Ulkoinen 5,25 tuuman täyskorkea valinnainen levyasemapaikka 3 Ulkoinen 3,5 tuuman valinnainen levyasemapaikka (kuvassa mediakortin lukija)* 4 Sisäinen 3,5 tuuman kolmanneksen korkea levyasemapaikka valinnaiselle toissijaiselle kiintolevylle 5 Sisäinen 3,5 tuuman kolmanneksen korkea levyasemapaikka ensisijaiselle kiintolevylle *Ulkoiseen 3,5 tuuman valinnaiseen levyasemapaikkaan voidaan asentaa levykeasema tai mediakortin lukija. Laitteiston käyttöopas

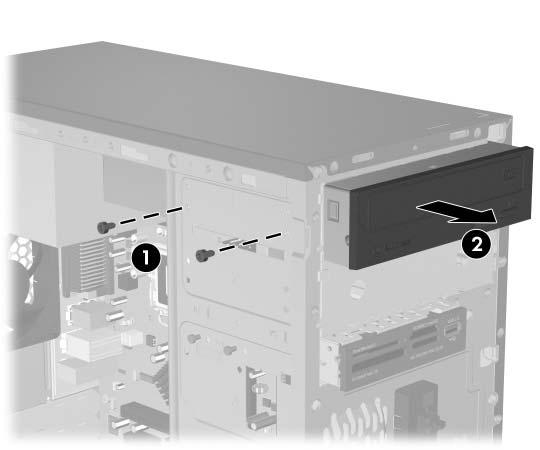

18 5,25 tuuman optisen aseman irrottaminen 1. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta kaikki ulkoiset laitteet. 2. Irrota virtajohto pistorasiasta ja tietokoneesta ja ulkoiset laitteet tietokoneesta. 3. Irrota käyttöpaneeli ja etulevy. Lisätietoja on kohdassa Käyttöpaneelin ja etulevyn irrottaminen. 4. Irrota virta- ja tietoliikennekaapelit aseman takaosasta. 5. Poista kaksi pidätinruuvia, jotka kiinnittävät levyaseman levyasemapaikkaan 1, ja irrota levyasema levyasemapaikasta työntämällä sitä eteenpäin 2. 5,25 tuuman ulkoisen levyaseman irrottaminen Laitteiston käyttöopas

19 Asenna levyasema toistamalla irrotustoimet käänteisessä järjestyksessä. Muista asentaa ohjausruuvi uuden aseman oikealle etupuolelle. Ohjausruuvi auttaa pitämään aseman paikallaan. Jos olet asentamassa levyasemaa alempaan 5,25 tuuman levyasemapaikkaan, irrota levyasemapaikkaa peittävä metallikilpi painamalla rungon vasemmalla puolella olevaa hopeanväristä kielekettä sisäänpäin, ja vedä kilpi ulos rungosta etukautta. Rungon etuosassa, etulevyn takana, on yhteensä kahdeksan ylimääräistä ohjaus- ja pidätinruuvia. Neljässä ruuvissa on 6-32-vakiokierteet ja neljässä on M3-metrimitoitetut kierteet. Vakioruuveja käytetään kiintolevyasemien kiinnitykseen. Näissä ruuveissa on hopeanvärinen viimeistely. Metrimitoitettuja ruuveja käytetään kaikkien muiden asemien kiinnitykseen. Näissä ruuveissa on musta viimeistely. Asenna asemaan oikeanlaiset ohjausruuvit. Laitteiston käyttöopas

20 3,5 tuuman mediakortin lukijan tai levykeaseman irrottaminen 3,5 tuuman ulkoiseen levyasemapaikkaan voidaan asentaa levykeasema tai mediakortin lukija. Molemmat laitteet irrotetaan samalla tavalla. 1. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta kaikki ulkoiset laitteet. 2. Irrota virtajohto pistorasiasta ja tietokoneesta ja ulkoiset laitteet tietokoneesta. 3. Irrota käyttöpaneeli ja etulevy. Lisätietoja on kohdassa Käyttöpaneelin ja etulevyn irrottaminen. 4. Jos laite on mediakortin lukija, irrota sisäinen USB-kaapeli emolevystä. Jos laite on levyasema, irrota virta- ja tietoliikennekaapelit aseman takaosasta. 5. Poista pidätinruuvit, jotka kiinnittävät levyaseman levyasemapaikkaan 1, ja irrota levyasema levyasemapaikasta työntämällä sitä eteenpäin 2. 3,5 tuuman laitteen irrottaminen (kuvassa mediakortin lukija) Laitteiston käyttöopas

21 Asenna levyasema toistamalla irrotustoimet käänteisessä järjestyksessä. Pidätin- ja ohjausruuvien paikat on ilmoitettu seuraavassa taulukossa. Laite Pidätinruuvit Ohjausruuvit Levykeasema 2 (rungossa merkintä FDD ) 1 (aseman vasen etusivu) Mediakortin lukija 2 (rungossa merkintä CR ) ei mitään Jos olet asentamassa asemaa ulkoiseen 3,5 tuuman levyasemapaikkaan ensimmäistä kertaa, irrota levyasemapaikkaa peittävä metallikilpi tasapäisellä ruuvimeisselillä. Rungon etuosassa, etulevyn takana, on yhteensä kahdeksan ylimääräistä ohjaus- ja pidätinruuvia. Neljässä ruuvissa on 6-32-vakiokierteet ja neljässä on M3-metrimitoitetut kierteet. Vakioruuveja käytetään kiintolevyasemien kiinnitykseen. Näissä ruuveissa on hopeanvärinen viimeistely. Metrimitoitettuja ruuveja käytetään kaikkien muiden asemien kiinnitykseen. Näissä ruuveissa on musta viimeistely. Asenna asemaan oikeanlaiset ohjausruuvit. Laitteiston käyttöopas

22 3,5-tuumaisen kiintolevyaseman irrottaminen 1. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta kaikki ulkoiset laitteet. 2. Irrota virtajohto pistorasiasta ja tietokoneesta ja ulkoiset laitteet tietokoneesta. 3. Irrota käyttöpaneeli ja etulevy. Lisätietoja on kohdassa Käyttöpaneelin ja etulevyn irrottaminen. 4. Irrota virta- ja tietoliikennekaapelit kiintolevyaseman takaosasta. 5. Poista neljä pidätinruuvia, jotka kiinnittävät levyaseman levyasemapaikkaan 1, ja irrota levyasema levyasemapaikasta työntämällä sitä taaksepäin 2. 3,5 tuuman kiintolevyaseman irrottaminen Asenna kiintolevyasema toistamalla irrotustoimet käänteisessä järjestyksessä. 3,5 tuuman kiintolevypaikkaan asennettavien asemien kanssa ei tarvitse käyttää ohjausruuveja Laitteiston käyttöopas

23 2 Pariston vaihtaminen Pariston vaihtaminen Å VAARA: Tietokoneen mukana toimitettu paristo antaa virtaa reaaliaikakellolle. Kun vaihdat pariston, käytä alkuperäisen pariston kaltaista paristoa. Tietokoneeseen on asennettu 3 voltin litiumparisto (kolikkomalli). Litiumpariston käyttöikää voi pidentää kytkemällä tietokoneen virtajohdon verkkovirtapistorasiaan, jossa on virtaa. Litiumparisto on käytössä vain silloin, kun tietokone EI OLE kytkettynä verkkovirtaan. Tietokoneessa on sisäinen litium-mangaanidioksidiparisto. Pariston sopimaton käsittely saattaa aiheuttaa tulipalo- ja palovammavaaran. Voit välttää henkilövahinkoja noudattamalla seuraavia ohjeita: Älä yritä ladata paristoa uudelleen. Älä säilytä paristoa yli 60 C:n lämpötilassa. Älä pura, murskaa tai lävistä paristoa tai aiheuta oikosulkua. Älä hävitä paristoa veteen upottamalla tai polttamalla. Korvaa paristo vain tälle tuotteelle tarkoitetulla HP-varaosalla. Ä VAROITUS: Ennen kuin vaihdat pariston, muista tehdä varmuuskopio tietokoneen CMOS-asetuksista. Kun paristo irrotetaan tai vaihdetaan, CMOS-asetukset häviävät. Lisätietoja CMOS-asetusten varmuuskopioinnista on Documentation -CD-levyllä olevassa Tietokoneen asetukset (F10) -apuohjelman ohjeessa. N Akkuja ja paristoja ei saa hävittää tavallisen kotitalousjätteen mukana. Käytä niiden hävityksessä tai kierrätyksessä paikallisia keräysjärjestelmiä tai palauta ne HP:lle, sen valtuutetuille yhteistyökumppaneille tai sen edustajille. Laitteiston käyttöopas 2 1

24 Pariston vaihtaminen Ä VAROITUS: Staattinen sähkö voi vahingoittaa tietokoneen tai valinnaisen laitteiston sähköisiä osia. Kosketa maadoitettua metalliesinettä ennen näiden toimenpiteiden aloittamista ja varmistu siitä, ettei sinussa ole staattista sähköä. 1. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta sitten kaikki ulkoiset laitteet. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta. Poista sitten tietokoneen käyttöpaneeli. Joudut ehkä poistamaan laajennuskortin, ennen kuin pääset irrottamaan pariston. 2. Tarkista pariston ja sen pidikkeen sijainti emolevyllä. 3. Riippuen pariston pidikkeen mallista, noudata seuraavia ohjeita vaihtaessasi paristoa. Tyyppi 1 a. Nosta paristo pois pidikkeestään. Nappipariston poistaminen (Tyyppi 1) b. Työnnä vaihtoparisto paikalleen sen positiivinen puoli ylöspäin. Pariston pidike kiinnittää pariston automaattisesti oikeaan asentoon Laitteiston käyttöopas

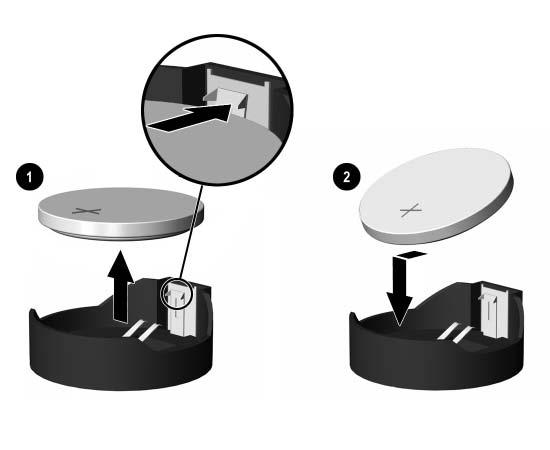

25 Pariston vaihtaminen Tyyppi 2 a. Irrota paristo pidikkeestä puristamalla metallisalpaa, joka ulottuu pariston toisen reunan yli. Kun paristo ponnahtaa ylöspäin, nosta se pois paikaltaan 1. b. Asenna uusi paristo paikalleen siten, että työnnät sen pariston pidikkeen reunan alle positiivinen puoli ylöspäin. Paina pariston toista laitaa alaspäin niin, että kiinnike napsahtaa pariston päälle 2. Kolikkomallisen pariston poistaminen ja vaihtaminen (Tyyppi 2) Laitteiston käyttöopas 2 3

26 Pariston vaihtaminen Tyyppi 3 a. Vedä paristoa paikallaan pitävää pidikettä 1 taaksepäin, ja poista paristo 2. b. Asenna uusi paristo ja aseta pidike takaisin paikalleen. Nappipariston poistaminen (Tyyppi 3) Kun olet vaihtanut pariston, viimeistele asennus seuraavien ohjeiden mukaisesti. 4. Asenna tietokoneen kotelo tai paneeli paikalleen. 5. Kytke tietokone verkkovirtaan ja käynnistä se. 6. Määritä päiväys ja kellonaika, salasanat ja muut mahdolliset erityisasetukset Tietokoneen asetukset -apuohjelmassa. Lisätietoja on Documentation -CD-levyllä olevassa Tietokoneen asetukset (F10) -apuohjelman ohjeessa Laitteiston käyttöopas

27 3 Tietokoneen käyttöohjeet, säännöllinen hoito ja valmisteleminen kuljetusta varten Tietokoneen käyttöohjeet ja säännöllinen hoito Asenna tietokone ja sen näyttö ja hoida niitä näiden ohjeiden mukaan: Älä pidä tietokonetta liian kosteassa paikassa, suorassa auringonvalossa tai hyvin kuumissa tai kylmissä paikoissa. Käytä tietokonetta vakaalla ja tasaisella pinnalla. Jätä tietokoneen ilmanvaihtoaukkojen ja näytön ympärille vähintään 10,2 cm:n väli tarvittavan ilmavirran takaamiseksi. Älä estä ilmavirran pääsyä tietokoneeseen tukkimalla tuuletus- tai ilmanottoaukkoja. Älä sijoita näppäimistöä aivan pöytäyksikön eteen, koska sekin estää ilmavirtaa. Älä käytä tietokonetta koskaan silloin, kun sen kansi tai sivupaneelit on irrotettu. Älä aseta tietokoneita päällekkäin tai niin lähelle toisiaan, että tietokoneiseen kulkeutuu toisten tietokoneiden kierrätysilmaa tai lämmitettyä ilmaa. Jos tietokonetta käytetään erillisessä kotelossa, siinä on oltava ilmanvaihdon sisääntulo- ja poistoilma-aukot, ja edellä mainittuja käyttöohjeita on noudatettava. Älä säilytä nesteitä tietokoneen ja näppäimistön lähellä. Älä peitä näytön tuuletusaukkoja millään materiaalilla. Asenna tai ota käyttöön käyttöjärjestelmän tai muun ohjelmiston virranhallintaominaisuudet, kuten lepotila. Laitteiston käyttöopas 3 1

28 Tietokoneen käyttöohjeet, säännöllinen hoito ja valmisteleminen kuljetusta varten Sammuta tietokone ennen seuraavia toimenpiteitä: Pyyhi laite tarvittaessa ulkopuolelta pehmeällä, kostealla liinalla. Puhdistusaineiden käyttäminen saattaa aiheuttaa värimuutoksia tai vaurioittaa laitteen pintaa. Puhdista silloin tällöin kaikki tietokoneen ilmanvaihtoaukot. Nöyhtä, pöly ja muut vieraat aineet saattavat tukkia tuuletusaukot ja estää ilmavirran. Optisen aseman varotoimenpiteet Kun käytät tai puhdistat optista asemaa, noudata seuraavia ohjeita. Käyttö Puhdistus Turvallisuus Älä siirrä asemaa käytön aikana. Tästä voi aiheutua virhetoiminta lukemisen aikana. Älä altista asemaa nopeille lämpötilan vaihdoksille, koska aseman sisällä saattaa tapahtua kosteuden tiivistymistä. Jos lämpötila vaihtuu äkillisesti aseman ollessa käytössä, odota ainakin tunti, ennen kuin kytket virran pois. Jos käytät asemaa välittömästi, se saattaa toimia lukemisen aikana virheellisesti. Vältä sijoittamasta asemaa paikkaan, jossa kosteus on suuri ja joka on alttiina äärimmäisille lämpötiloille, mekaaniselle tärinälle tai suoralle auringonvalolle. Puhdista paneeli ja säätimet pehmeällä, kuivalla kankaalla tai pehmeällä kankaalla, jota on kostutettu hiukan miedolla puhdistusaineella. Älä suihkuta puhdistusnesteitä suoraan laitteen päälle. Älä käytä mitään liuottimia, kuten alkoholia tai bensiiniä, sillä ne voivat vahingoittaa aseman pintaa. Jos asemaan putoaa jokin esine tai jotakin nestettä, irrota tietokone verkkovirrasta heti ja vie se HP:n huoltoon tarkistettavaksi Laitteiston käyttöopas

29 Tietokoneen käyttöohjeet, säännöllinen hoito ja valmisteleminen kuljetusta varten Kuljettamisen valmistelu Kun olet aikeissa lähettää tietokoneen jonnekin, noudata seuraavia ohjeita: 1. Ota varmuuskopiot kiintolevyn tiedostoista irrotettaville asemille, nauhakaseteille, CD-levyille tai levykkeille. Varmista, etteivät varmuuskopiointivälineet ole alttiina sähköisille tai magneettisille pulsseille säilytyksen ja kuljetuksen aikana. Kiintolevy lukittuu automaattisesti, kun järjestelmä sammutetaan. 2. Poista levykeasemista niissä mahdollisesti olevat ohjelmistolevykkeet ja pane ne talteen. 3. Pane levykeasemaan tyhjä levyke kuljetuksen ajaksi. Se suojaa levyasemaa. Älä käytä levykettä, jolle olet tallentanut tai jolle aiot tallentaa tietoja. 4. Sammuta tietokone ja ulkoiset laitteet. 5. Irrota virtajohto pistorasiasta ja sitten tietokoneesta. 6. Irrota järjestelmän osat ja ulkoiset laitteet ensin virtalähteestään ja sitten tietokoneesta. Varmista ennen tietokoneen kuljettamista, että kaikki kortit ovat asianmukaisesti paikoillaan korttipaikoissa. 7. Pakkaa tietokone ja ulkoiset laitteet alkuperäisiin pakkauslaatikoihinsa tai samanlaisiin pakkauksiin, joissa on riittävästi pakkausmateriaalia suojaamassa niitä. Laitteiston käyttöopas 3 3

30 4 Staattinen sähkö Sormista tai muista johtimista tuleva staattinen sähköpurkaus saattaa vahingoittaa järjestelmän piirilevyjä tai muita staattiselle sähkölle herkkiä osia. Vahingoittuminen saattaa lyhentää laitteen odotettavissa olevaa käyttöikää. Sähköstaattisten vaurioiden estäminen Vältä sähköstaattisia vahinkoja noudattamalla seuraavia varotoimia: Vältä käsikosketusta kuljettamalla ja säilyttämällä tuotteita sähköstaattisesti turvallisissa pakkauksissa. Pidä staattiselle sähkölle herkät osat pakkauksissaan, kunnes ne ovat staattisesta sähköstä vapaassa työasemassa. Ennen kuin otat osat pakkauksesta, aseta ne maadoitetulle pinnalle. Vältä koskettamasta nastoja, johtimia tai piirejä. Huolehdi aina kunnollisesta maadoituksesta, ennen kuin kosketat staattiselle sähkölle herkkää osaa tai yksikköä. Laitteiston käyttöopas 4 1

31 Staattinen sähkö Maadoitusmenetelmät Maadoitusmenetelmiä on useita. Kun käsittelet sähköstaattisesti herkkiä osia, käytä yhtä tai useampaa seuraavista menetelmistä: Käytä ranneketta, joka on liitetty maadoitettuun työasemaan tai tietokoneen runkoon maadoitusjohdolla. Rannekkeet ovat joustavia maadoitushihnoja, joiden vastus maadoitusjohdossa on vähintään yksi megaohmi +/ 10 prosenttia. Varmista kunnollinen maadoitus pitämällä rannekkeen ulkonemaa ihoa vasten. Käytä omilla jaloilla seisovien työasemien luona kantapäähän, varpaisiin tai kenkiin kiinnitettäviä hihnoja. Pidä hihnoja kummassakin jalassa, kun seisot johtavalla lattialla tai staattista sähköä hajottavalla matolla. Käytä sähköä johtavia huoltotyökaluja. Käytä mukana kuljetettavaa huoltovälineistöä, jossa on staattista sähköä poistava matto. Jos sinulla ei ole asianmukaista maadoitusta varten suositeltavia välineitä, ota yhteys valtuutettuun HP-jälleenmyyjään tai huoltoon. Jos haluat staattista sähköä koskevaa lisätietoa, ota yhteys HP-jälleenmyyjään tai huoltoon Laitteiston käyttöopas
