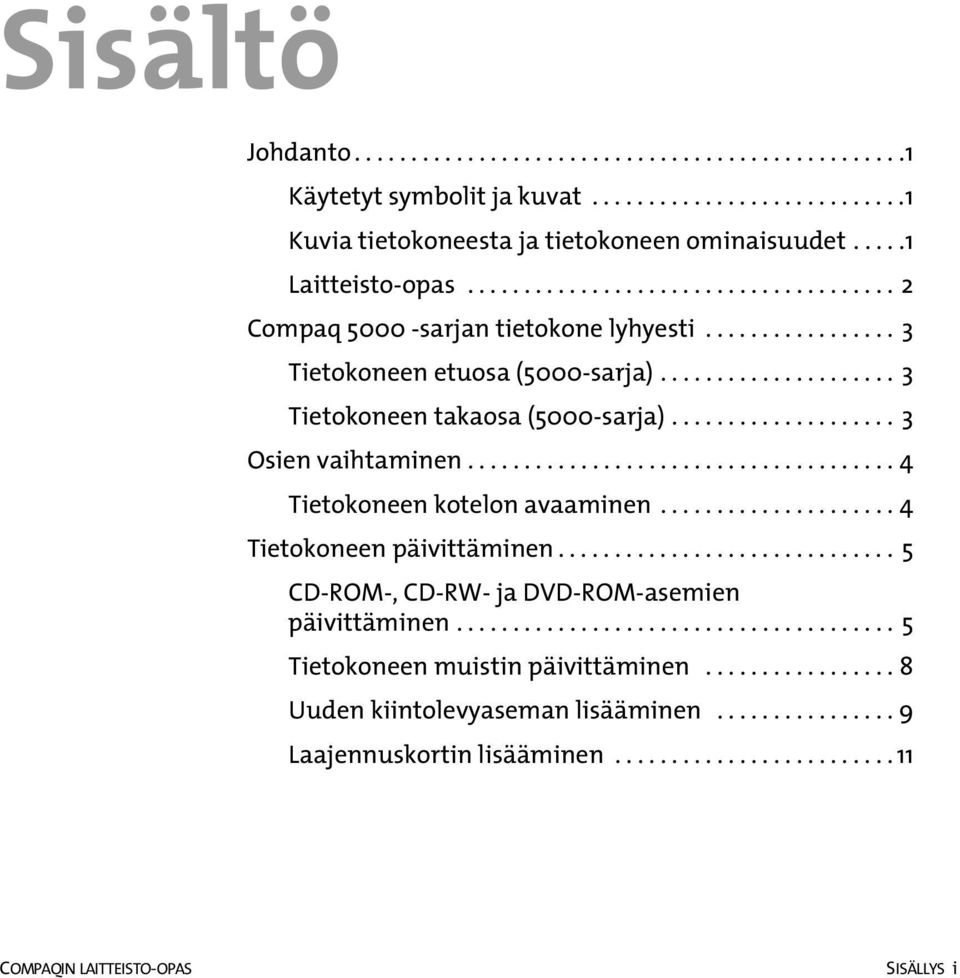

2 Sisältö Johdanto Käytetyt symbolit ja kuvat Kuvia tietokoneesta ja tietokoneen ominaisuudet Laitteisto-opas Compaq sarjan tietokone lyhyesti Tietokoneen etuosa (5000-sarja) Tietokoneen takaosa (5000-sarja) Osien vaihtaminen Tietokoneen kotelon avaaminen Tietokoneen päivittäminen CD-ROM-, CD-RW- ja DVD-ROM-asemien päivittäminen Tietokoneen muistin päivittäminen Uuden kiintolevyaseman lisääminen Laajennuskortin lisääminen COMPAQIN LAITTEISTO-OPAS SISÄLLYS i

3 SISÄLLYS ii COMPAQIN LAITTEISTO-OPAS

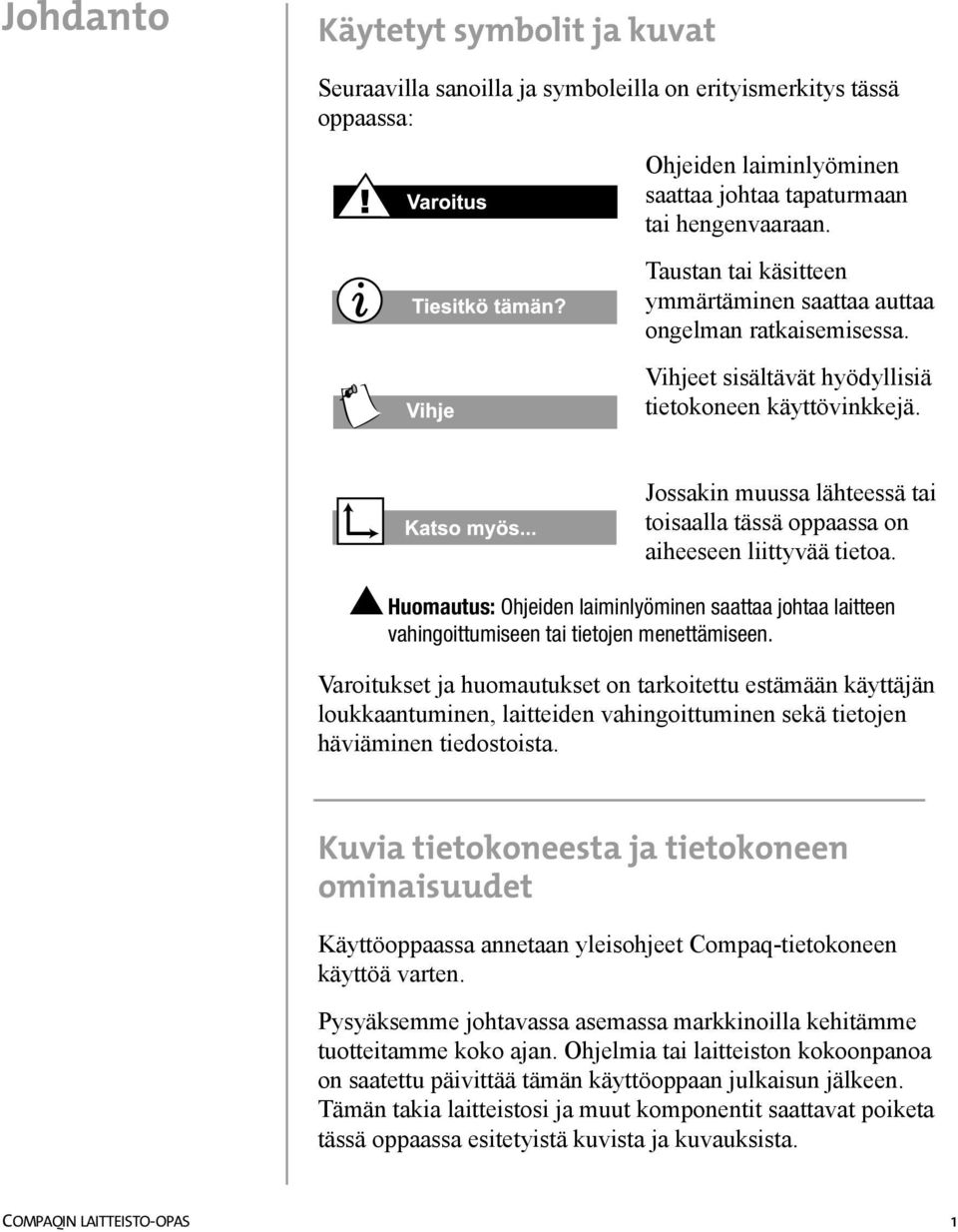

4 Johdanto Johdanto Käytetyt symbolit ja kuvat Seuraavilla sanoilla ja symboleilla on erityismerkitys tässä oppaassa: Ohjeiden laiminlyöminen saattaa johtaa tapaturmaan tai hengenvaaraan. Taustan tai käsitteen ymmärtäminen saattaa auttaa ongelman ratkaisemisessa. Vihjeet sisältävät hyödyllisiä tietokoneen käyttövinkkejä. Jossakin muussa lähteessä tai toisaalla tässä oppaassa on aiheeseen liittyvää tietoa. Huomautus: Ohjeiden laiminlyöminen saattaa johtaa laitteen vahingoittumiseen tai tietojen menettämiseen. Varoitukset ja huomautukset on tarkoitettu estämään käyttäjän loukkaantuminen, laitteiden vahingoittuminen sekä tietojen häviäminen tiedostoista. Kuvia tietokoneesta ja tietokoneen ominaisuudet Käyttöoppaassa annetaan yleisohjeet Compaq-tietokoneen käyttöä varten. Pysyäksemme johtavassa asemassa markkinoilla kehitämme tuotteitamme koko ajan. Ohjelmia tai laitteiston kokoonpanoa on saatettu päivittää tämän käyttöoppaan julkaisun jälkeen. Tämän takia laitteistosi ja muut komponentit saattavat poiketa tässä oppaassa esitetyistä kuvista ja kuvauksista. COMPAQIN LAITTEISTO-OPAS 1

5 Laitteisto-opas Tämä opas täydentää aloitusopasta ja kattaa seuraavat aiheet: Compaq-tietokone lyhyesti Yleiskatsaus keskusyksikön komponentteihin. Osien vaihtaminen Tietokoneen kotelon avaaminen ja sisäisten komponenttien vaihtaminen easy access -rakenteessa. Tietokoneen päivittäminen Tietokoneen suorituskyvyn parantaminen esimerkiksi muistipäivityksillä ja oheislaitteilla, kuten digitaalikameroilla ja kirjoittimilla. 2 COMPAQIN LAITTEISTO-OPAS

6 Compaq sarjan tietokone lyhyesti Compaq sarjan komponenttien löytäminen. Compaq sarjan tietokone lyhyesti Tietokoneen etuosa (5000-sarja) 1 CD-R/RW- tai DVD ROM -asema 2 Levykeasema 3 Kaksi USB-liitäntää USB-laitteiden, kuten ristiohjainten, sauvaohjainten ja videokameroiden, liitäntää varten 4 Virtapainike 5 CD-levyjen säilytyspaikka viidelle CD-levylle Tietokoneen joidenkin osien liittimet ovat värillisiä. Liittimien värit vastaavat tietokoneen takana olevien porttien värejä. Varmista aina, että noudatat värikoodausta: liittimet liitetään samanvärisiin portteihin. Katso lisätietoja Aloitusoppaasta, joka sisältää yleiskatsauksen takapaneelin liittimiin. Tietokoneen takaosa (5000-sarja) 1 Virtajohdon liitin 2 PS/2-liitin hiirelle 3 PS/2-liitin näppäimistölle 4 Sarjaportti sarjaliitäntäisten oheislaitteiden liitäntää varten 5 Rinnakkaisportti oheislaitteiden, kuten kirjoittimien, liitäntää varten 6 Kaiutinliitännät 7 Mikrofoniliitin 8 USB-portit Internetnäppäimistön tai muiden USB-laitteiden liitäntää varten 9 Ethernet-portti Ethernet-verkon käyttöä varten (jos käytettävissä) : Näytön liitin Huom: Sijaintipaikka voi vaihdella malleittain; liitin voi olla suoraan kaiutinliittimien yläpuolella. ; 1394-portti < Modeemin portti puhelinlinjan liitäntää varten Joissakin malleissa on TV-lähtö. S-VHS-liitin on VGA-näytön liittimen vieressä. Huom: Liittimet voivat vaihdella malleittain. COMPAQIN LAITTEISTO-OPAS 3

7 Osien vaihtaminen Tietokoneessa on Easy Access -paneeli. Sen avulla sisäisiin osiin pääsee helposti käsiksi. Jos tietokonetta ei irroteta sähköverkosta ennen toimenpiteitä, seurauksena voi olla henkilövahinkoja. Estä staattisen sähkön aiheuttamat vauriot maadoittamalla itsesi ja laitteet, ennen kuin käsittelet tietokoneen sisällä olevia komponentteja. Voit purkaa staattiset varaukset koskettamalla tietokoneen rungon metalliosaa, ennen kuin kosket koneen sisällä oleviin osiin. Osien vaihtaminen Tietokoneen kotelon avaaminen Huom: Jos haluat vaihtaa emolevyn tai suorittimen, ota yhteyttä Compaqin tekniseen tukeen soittamalla takuuehdoissa mainittuun numeroon. Turvallisuus on tärkeää. Ennen kuin käsittelet komponentteja, tutustu Aloitusoppaan johdantokappaleessa oleviin varoituksiin ja huomautuksiin. Kun noudatat näissä lausekkeissa mainittuja ohjeita, tapaturmavaara ja laitteiden vahingoittumisriski pienenevät huomattavasti. 1. Sammuta tietokone Aloitusoppaan ohjeiden mukaisesti. 2. Irrota virtajohto pistorasiasta ja tietokoneesta. 3. Irrota kaikki oheislaitteiden kaapelit tietokoneesta. 4. Irrota tietokoneen sivupaneelin kiinnitysruuvit. 5. Etsi ruuvin alapuolella oleva vipu, vedä sitä alaspäin ja pidä sitä ala-asennossa. Sivupaneelin kiinnitysruuvi(t) ovat vain kuljetusta varten, eikä niitä tarvitse laittaa takaisin paikoilleen. 6. Ota kiinni kahvasta ja irrota sivupaneeli rungosta vetämällä. 7. Käännä tietokone kyljelleen avattu kylki ylöspäin. 4 COMPAQIN LAITTEISTO-OPAS

8 Tietokoneen päivittäminen CD-ROM-, CD-RW- ja DVD-ROM-asemia voidaan kutsua optisiksi asemiksi, koska niissä käytetään valoa tietojen kirjoittamiseen levylle ja lukemiseen levyltä (CD tai DVD). Näille levyille voi tallentaa suuria määriä tietoa. CD-ROM-asemalla voi lukea tietoja CD-levyltä. CD-levylle sopii 600 Mt:a tietoa. CD-RW-asemalla voi lukea tietoja levyiltä ja kirjoittaa tietoja levyille. CD-RW-asemalla voit tallentaa myös videokuvaa ja ääntä. DVD-asemalla voit katsella suosikkielokuviasi ja kuunnella DVD-levyille tallennettua musiikkia. Asema lukee myös CD-levyjä. Tietokoneen päivittäminen CD-ROM-, CD-RW- ja DVD-ROM-asemien päivittäminen 1. Suorita kohdassa Tietokoneen kotelon avaaminen mainitut toimenpiteet. 2. Irrota litteä harmaa IDE-kaapeli ja virtajohto aseman takaa. Huom: Kaapeli ja johto irtoavat helpommin, jos heilutat liittimiä sivuttain vetäessäsi niitä irti. 3. Etsi kotelon sisällä oleva aseman luukun lukitusvipu. 4. Avaa ylemmän etupaneelin luukku kääntämällä lukitusvipu ala-asentoon. 5. Avaa alempi luukku painamalla alemmassa etupaneelissa olevaa syvennystä. Lukitusvipua ei tarvitse laittaa yläasentoon uuden aseman tai uusien asemien asentamisen jälkeen. COMPAQIN LAITTEISTO-OPAS 5

9 Ylemmässä etupaneelissa on aukot, joiden avulla luukun avaaminen on helppoa. 6. Ota molempien käsien etusormilla kiinni ylemmän etupaneelin alla olevista aukoista ja vedä voimakkaasti itseesi päin. Aseman tiedonsiirtokaapelissa olevan värillisen vetoliuskan avulla tunnistat kyseisen kaapelin. 7. Paina aseman molemmilla puolilla olevia muovisia liuskoja sisäänpäin ja vedä asemaa ulospäin. T 8. Vedä asema rungon sisältä tietokoneen etupuolelle. 9. Irrota kiskot aseman molemmilta puolilta ja laita ne paikoilleen uuteen asemaan. Liu uta uusi asema takaisin tyhjään asemapaikkaan. 6 COMPAQIN LAITTEISTO-OPAS

10 10. Liitä tiedonsiirtokaapeli asemaan. Aseman kiskot napsahtavat, kun ne kiinnittyvät tai irtoavat asemasta tai asemista. Säilytä tietokoneen mukana toimitetut kiskot. Niitä käytetään myös uusien asemien kanssa. 11. Liitä virtajohto asemaan. 12. Laita ylempi etupaneeli paikalleen ja sulje CD-aseman luukku. 13. Käännä etupaneelin lukitusvipu yläasentoon. COMPAQIN LAITTEISTO-OPAS 7

11 Tietokoneen muistin päivittäminen Työmuisti (RAM) on tietokoneen työskentelytila. Tiedot ja ohjeet tallennetaan tilapäisesti työmuistiin. Muistimoduuleita on olemassa useita eri tyyppejä. Asennettavan muistityypin on oltava sama kuin tietokoneessa oleva tyyppi. 1. Suorita kohdassa Tietokoneen kotelon avaaminen mainitut toimenpiteet. 2. Vedä muistipaikan 2 molemmissa päissä olevia vapautussalpoja ulospäin. 3. Kohdista muistimoduuli 1 emolevyllä olevaan muistipaikkaan. 4. Työnnä moduuli varovasti ja tiukasti muistipaikkaan ja varmista, että molemmissa päissä olevat lukitussalvat 2 napsahtavat paikoilleen. Jos näyttö on tyhjä muistin vaihtamisen jälkeen, muisti on asennettu väärin. Asenna muistimoduuli uudelleen ja varmista, että se on oikein paikoillaan. Käytä tietokoneen muistin päivittämisessä moduuleita, jotka ovat vastaavat tyypiltään ja nopeudeltaan tietokoneen alkuperäistä muistia. Huom: Varmista, että muistimoduuli on paikallaan painamalla sitä varovasti. 8 COMPAQIN LAITTEISTO-OPAS

12 Kiintolevylle tallennetaan tietoja periaatteessa pysyvästi. Tee alkuperäisen kiintolevyn tärkeistä tiedostoista varmuuskopiot CD-levylle tai levykkeelle, ennen kuin lisäät uuden kiintolevyn. Pidä kiinnitysruuvi tallessa, sillä sitä käytetään myös uuden kiintolevyn kiinnittämiseen. Kiintolevyn tiedonsiirtokaapelissa olevan värillisen vetoliuskan avulla tunnistat kyseisen kaapelin. Uuden kiintolevyaseman lisääminen Huomautus: Estä tallennettujen töiden katoaminen ja levyaseman tai tietokoneen vaurioituminen: Jos asennat tai irrotat kiintolevyä, sulje käyttöjärjestelmä oikein ja sammuta tietokone sen jälkeen. Älä irrota kiintolevyä, kun tietokone on päällä tai valmiustilassa. Varmista ennen kiintolevyn käsittelemistä, että olet purkanut staattisen varauksen itsestäsi. Katso ohjeet varauksen purkamisesta Turvallisuusja mukavuusoppaasta. Vältä liittimien koskettelua kiintolevyä käsitellessäsi. Käsittele kiintolevyä varovasti äläkä pudota sitä. Älä käytä tarpeetonta voimaa levyasemaa asentaessasi. Älä altista kiintolevyä nesteille, korkeille tai matalille lämpötiloille tai sijoita sitä magneettikentän omaavien esineiden, kuten näyttöjen tai kaiuttimien lähelle. 1. Suorita kohdassa Tietokoneen kotelon avaaminen mainitut toimenpiteet. 2. Irrota toisen kiintolevyn kiinnityskehikossa oleva ruuvi. Huomautus: Kiintolevyase man pudottaminen saattaa vaurioittaa luku- ja kirjoituspäätä, mikä saattaa johtaa pään toimimattomuuteen tai tietojen menetykseen. 3. Kiinnitä lisäkiintolevyn kiinnityskehikon kielekkeet kiinnityskehikon koukkuihin. COMPAQIN LAITTEISTO-OPAS 9

13 4. Kiinnitä kiintolevyn kiinnityskehikko tietokoneen rungon seinään kiinnitysruuvilla. 5. Liitä kiintolevyn tiedonsiirtokaapeli ja virtajohto. 10 COMPAQIN LAITTEISTO-OPAS

14 Laajennuskortin lisääminen Laajennuskortti on piirilevy, joka sopii tietokoneen lisäkorttipaikkaan. Kortilla voidaan lisätä tietokoneeseen tietty toiminto, esimerkiksi modeemi, äänikortti, verkkokortti tai SCSI-sovitin. Huom: Joissakin tietokoneissa on AGP-korttipaikat varattuna vain näytönohjaimia varten. 1. Suorita kohdassa Tietokoneen kotelon avaaminen mainitut toimenpiteet. 2. Kohdista kortti 1 emolevyllä olevaan liittimeen ja rungon takana olevaan liitinaukkoon Työnnä kortti varovasti ja tiukasti emolevyllä olevaan liittimeen. Tässä kohdassa annetaan ohjeita siitä, miten laajennuskortteja voidaan lisätä tai vaihtaa. Laajennuspaikkojen lukumäärä ja tyyppi saattavat vaihdella malleittain. Varmista, että laajennuskortti on oikein paikallaan rungon takaosassa olevassa liitinaukossa. 4. Aseta liitinaukon ruuvi 3 paikalleen ja kiinnitä kortti runkoon. COMPAQIN LAITTEISTO-OPAS 11
