1 Utg Qi 45 Alasvalo Kattovalaisin Qi Kattovalaisin Qi Kisko Qi nauhat Aloitussetti Quick Quick Install Install - helposti - belysning asennettava raskt installert valaistus

2 Sisällys Alasvalot 3-9 Työkalut Kattovalaisimet Valonheittimet Kiskojärjestelmät nauhat 2. Quick Install AS

3 Qi matala alasvalo Ø75 IP IP 21 Ø75 50/60Hz Nemko ja Semko hyväksytty Korkeus: vain 33 mm Pikaliittimet 6W Tuotenro Snro Uusi sähköasentajan suosikki. Se on nopea ja helppo asentaa, ilman erillistä suojakupua; säästää sekä aikaa, että rahaa. Kaunis matta valkoinen tai alu design. Qi matala alasvalo sopii erinomaisesti sekä uudiskohteisiin, että remontointiin. Verraton design yhdistettynä laadukkaaseen valoon takaa erinomaisen lopputuloksen. Korkeus: vain 33 mm Nopea asentaa, ei tarvitse suojakuppia 6W, 270 lm, 350 ma, 230 V 40 valon avautumiskulma Värilämpötila lämmin valkoinen Värintoistoindeksi Ra > 85 Upotusaukko Ø75 mm IP44 Ketjutettava liitäntä pikaliittimin (ei risteäviä johtimia) Himmennettävä, katso yhteensopivat himmentimet takasivulla Tuotenro Snro Pyöreä matta valkoinen Tuotenro Snro Pyöreä harjattu alumiini Tuotenro Snro Neliö matta valkoinen Tuotenro Snro Neliö harjattu alumiini Tuotenro Snro Pyöreä RST 316, ulkotilat Quick Install AS 3.

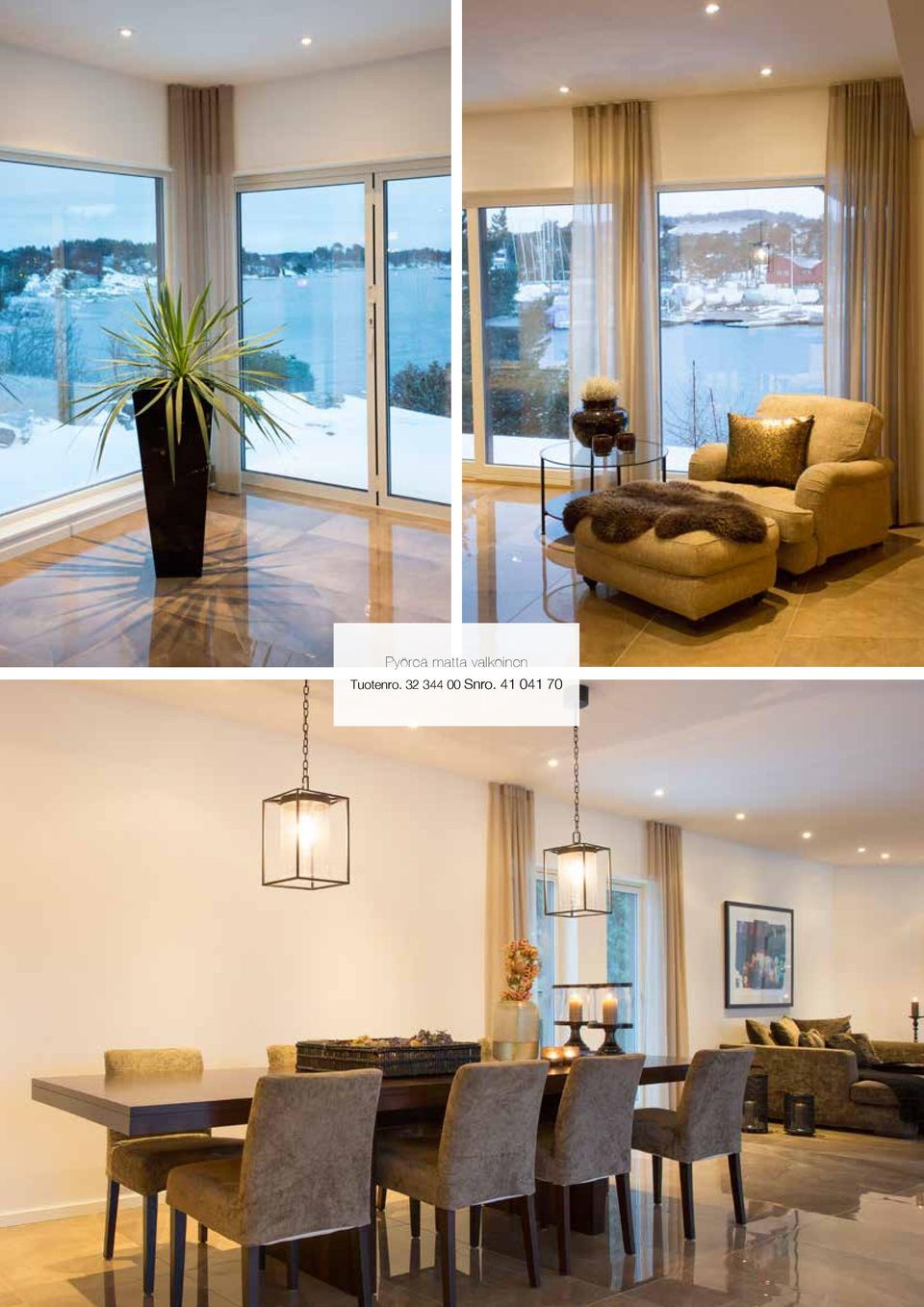

4 Pyöreä matta valkoinen Tuotenro Snro Quick Install AS

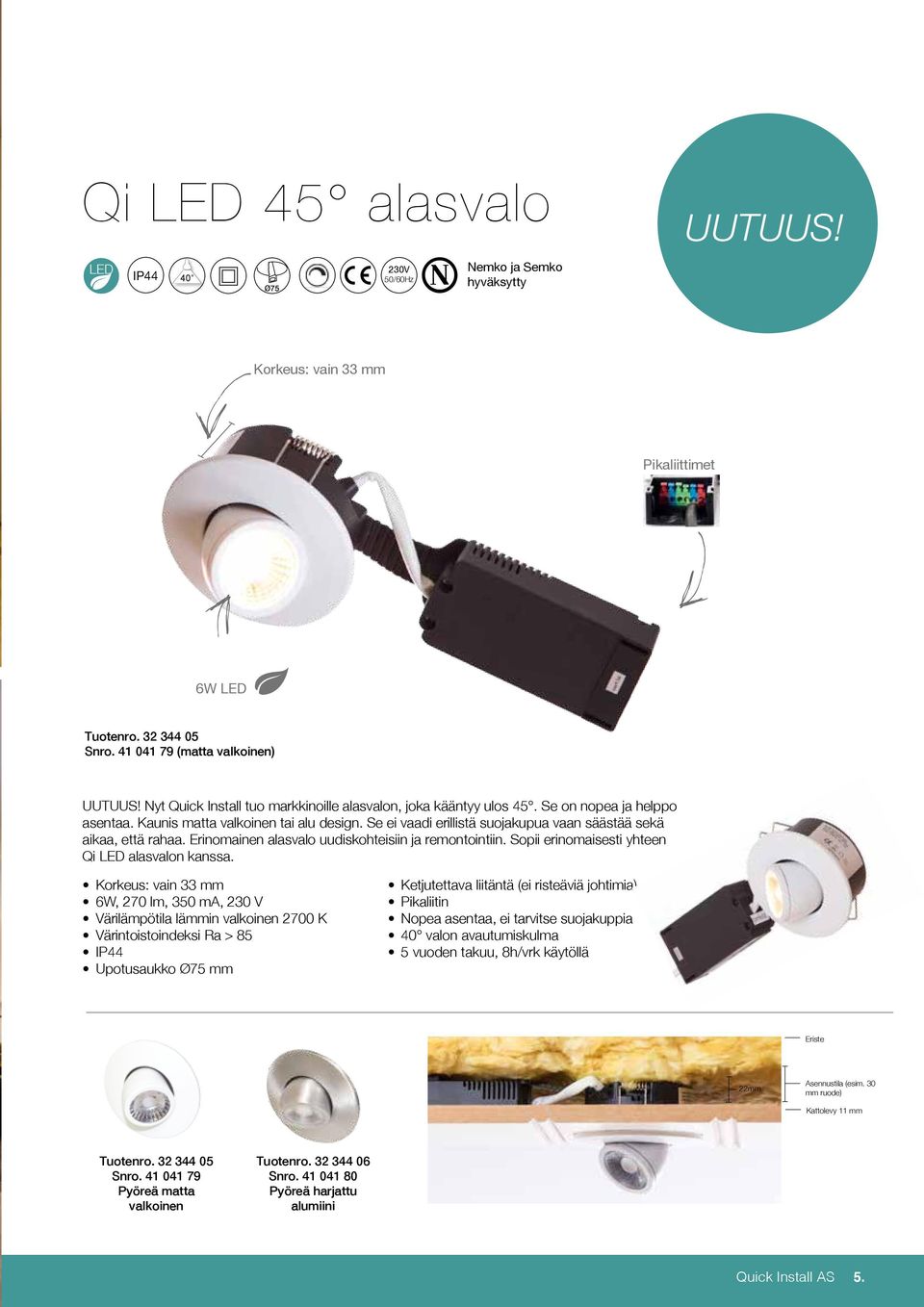

5 Qi 45 alasvalo Ø75 IP IP 21 Ø75 50/60Hz Nemko ja Semko hyväksytty UUTUUS! Korkeus: vain 33 mm Pikaliittimet 6W Tuotenro Snro (matta valkoinen) UUTUUS! Nyt Quick Install tuo markkinoille alasvalon, joka kääntyy ulos 45. Se on nopea ja helppo asentaa. Kaunis matta valkoinen tai alu design. Se ei vaadi erillistä suojakupua vaan säästää sekä aikaa, että rahaa. Erinomainen alasvalo uudiskohteisiin ja remontointiin. Sopii erinomaisesti yhteen Qi alasvalon kanssa. Korkeus: vain 33 mm 6W, 270 lm, 350 ma, 230 V Värilämpötila lämmin valkoinen 2700 K Värintoistoindeksi Ra > 85 IP44 Upotusaukko Ø75 mm Ketjutettava liitäntä (ei risteäviä johtimia) Pikaliitin Nopea asentaa, ei tarvitse suojakuppia 40 valon avautumiskulma 5 vuoden takuu, 8h/vrk käytöllä Eriste 22mm Asennustila (esim. 30 mm ruode) Kattolevy 11 mm Tuotenro Snro Pyöreä matta valkoinen Tuotenro Snro Pyöreä harjattu alumiini Quick Install AS 5.

6 Suojakupua ei tarvita! On olemassa monia paikkoja, joissa alasvalon asentaminen on lähes mahdotonta. Seuraavalla sivulla näet esimerkin kohteesta, jossa ei ollut mahdollista tehdä alaslaskua kattoon; tavanomaiset alasvalot eivät tämän vuoksi tulleet kysymykseen. Qi alasvalojen ansiosta matala asennussyvyys tai eristeiden läheisyys eivät olleet ongelma, vaan asiakas sai toteutettua ideansa käytännössä ja asennettua alasvalot kylpyhuoneeseensa. Eriste kalvo 22mm Asennustila (esim. 30 mm ruode) Kattolevy 11 mm Qi alasvalon hyödyt: Ei suojakupua, suora asennus eristestä huolimatta Nopea ja helppo asennus, säästää energiaa Täyttää asiakkaan tarpeet 6. Quick Install AS

7 Qi matala, pyöreä matta valkoinen Qi matala, neliö matta valkoinen Quick Install AS 7.

8 Qi matala alasvalo ulkotiloihin, pyöreä RST Quick Install AS

9 Qi matala alasvalo ulkokäyttöön Ø75 IP IP 21 Ø75 50/60Hz ulko- RST 316 Snro Ulkoköyttöön tarkoitettu versio Qi matalasta alasvalosta on valmistettu ruostumattomasta teräksestä (316) ja pinnoitettu erityisellä läpinäkyvällä pinnoitteella. Sen lisäksi, että valaisin on IP44 luokiteltu, on se takaapäin täysin suljettu. Tämä estää pölyn ja hyönteisten pääsyn valaisimen sisään. Taaksepäin ei myöskää karkaa häiritsevää hajavaloa, joten tyylikäs lopputulos on taattu. Korkeus: vain 33 mm Nopea asentaa, ei tarvitse suojakuppia 6W, 270 lm, 350 ma, 230 V RST 316, erikoispinnoite 40 valon avautumiskulma Värilämpötila lämmin valkoinen 2700 K Värintoistoindeksi Ra > 85 Upotusaukko Ø75 mm IP44 Ketjutettava liitäntä pikaliittimin (ei risteäviä johtimia) Himmennettävä, katso yhteensopivat himmentimet takasivulla Tuotenro Snro Ulkokäyttöön Quick Install AS 9.

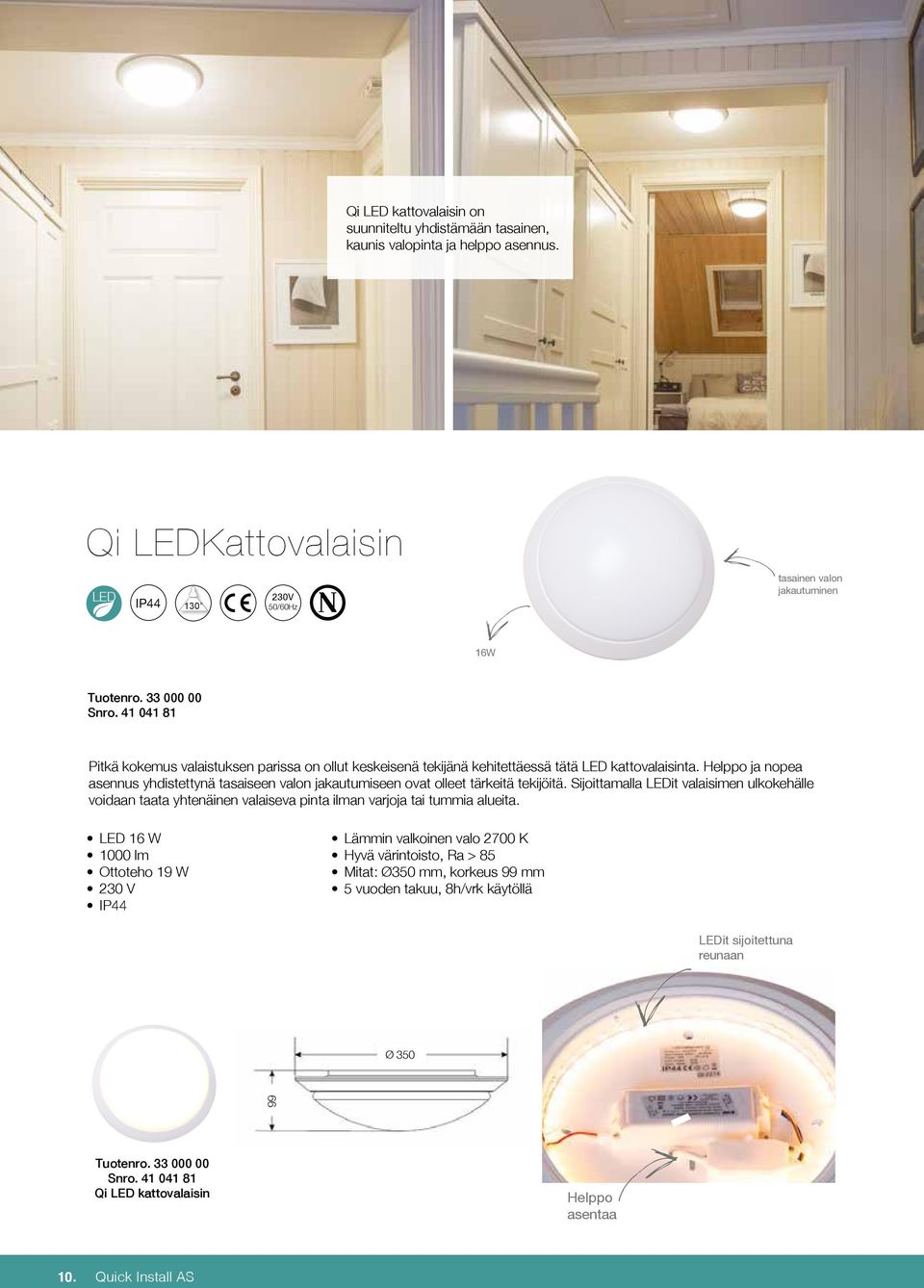

10 Qi kattovalaisin on suunniteltu yhdistämään tasainen, kaunis valopinta ja helppo asennus. Qi Kattovalaisin IP /60Hz tasainen valon jakautuminen 16W Tuotenro Snro Pitkä kokemus valaistuksen parissa on ollut keskeisenä tekijänä kehitettäessä tätä kattovalaisinta. Helppo ja nopea asennus yhdistettynä tasaiseen valon jakautumiseen ovat olleet tärkeitä tekijöitä. Sijoittamalla it valaisimen ulkokehälle voidaan taata yhtenäinen valaiseva pinta ilman varjoja tai tummia alueita. 16 W 1000 lm Ottoteho 19 W 230 V IP44 Lämmin valkoinen valo 2700 K Hyvä värintoisto, Ra > 85 Mitat: Ø350 mm, korkeus 99 mm 5 vuoden takuu, 8h/vrk käytöllä it sijoitettuna reunaan Ø Tuotenro Snro Qi kattovalaisin Helppo asentaa 10. Quick Install AS

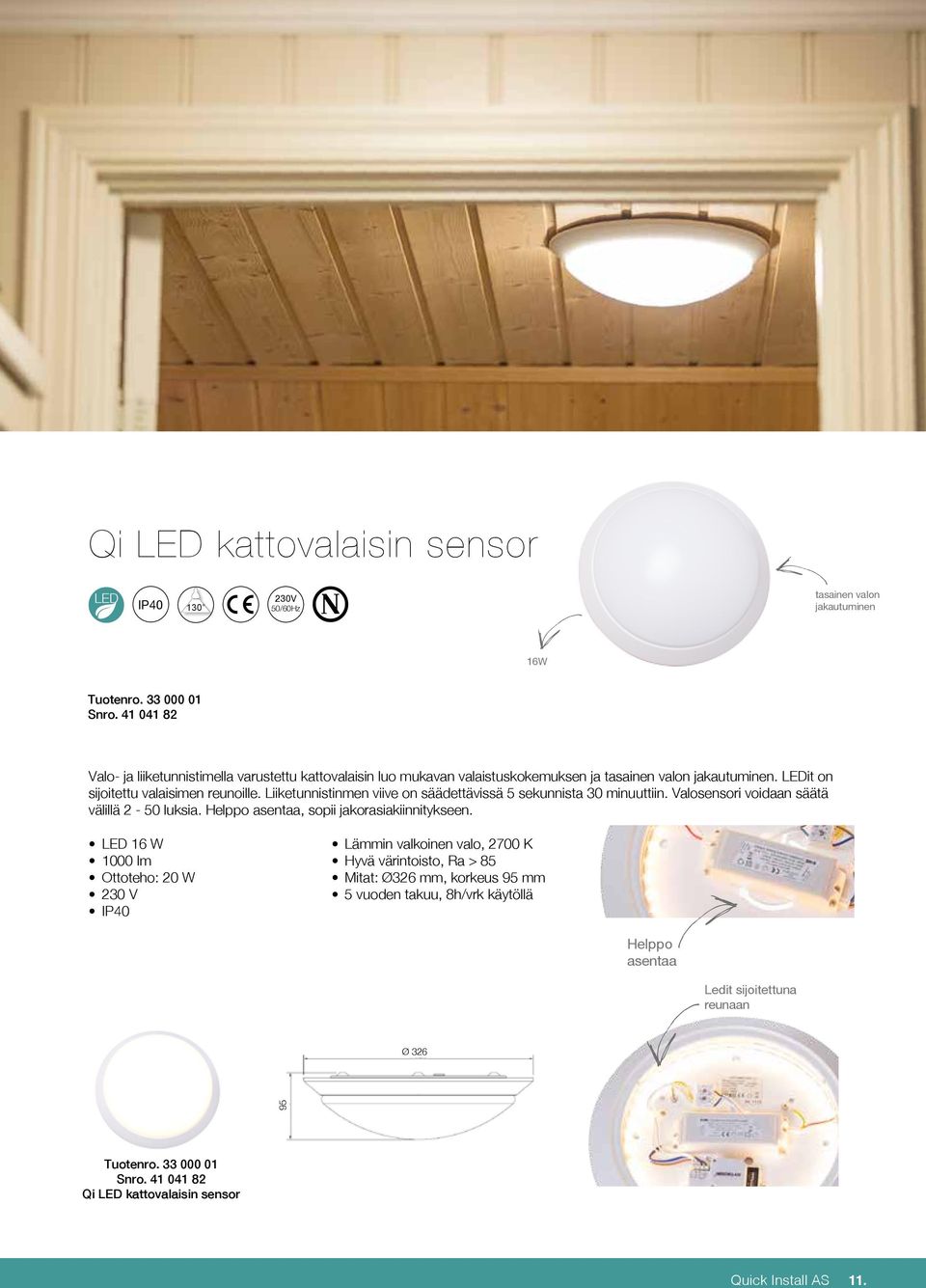

11 Qi kattovalaisin sensor IP /60Hz tasainen valon jakautuminen 16W Tuotenro Snro Valo- ja liiketunnistimella varustettu kattovalaisin luo mukavan valaistuskokemuksen ja tasainen valon jakautuminen. it on sijoitettu valaisimen reunoille. Liiketunnistinmen viive on säädettävissä 5 sekunnista 30 minuuttiin. Valosensori voidaan säätä välillä 2-50 luksia. Helppo asentaa, sopii jakorasiakiinnitykseen. 16 W 1000 lm Ottoteho: 20 W 230 V IP40 Lämmin valkoinen valo, 2700 K Hyvä värintoisto, Ra > 85 Mitat: Ø326 mm, korkeus 95 mm 5 vuoden takuu, 8h/vrk käytöllä Helppo asentaa Ledit sijoitettuna reunaan Ø Tuotenro Snro Qi kattovalaisin sensor Quick Install AS 11.

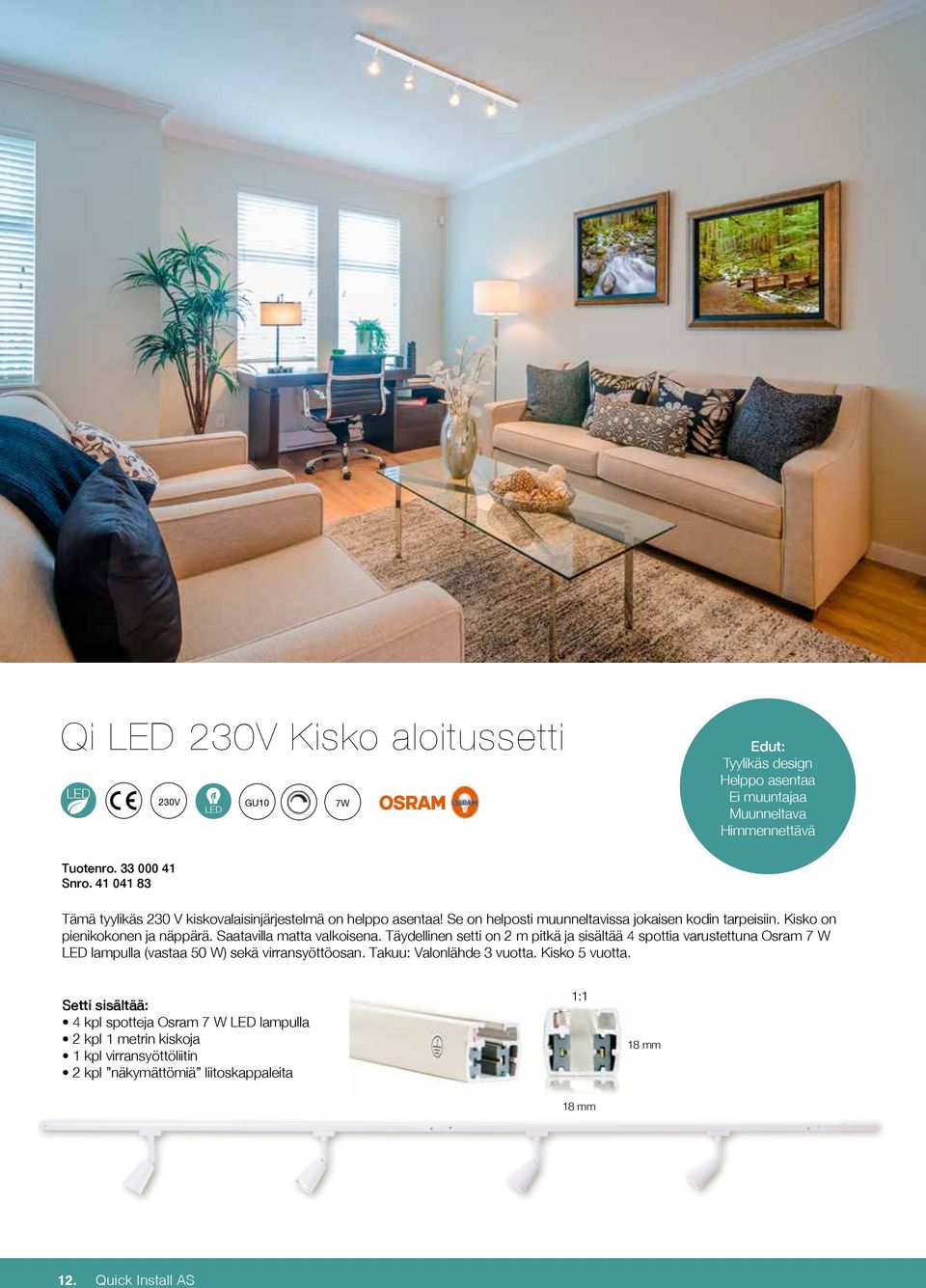

12 Qi Kisko aloitussetti GU10 7W Edut: Tyylikäs design Helppo asentaa Ei muuntajaa Muunneltava Himmennettävä Tuotenro Snro Tämä tyylikäs 230 V kiskovalaisinjärjestelmä on helppo asentaa! Se on helposti muunneltavissa jokaisen kodin tarpeisiin. Kisko on pienikokonen ja näppärä. Saatavilla matta valkoisena. Täydellinen setti on 2 m pitkä ja sisältää 4 spottia varustettuna Osram 7 W lampulla (vastaa 50 W) sekä virransyöttöosan. Takuu: Valonlähde 3 vuotta. Kisko 5 vuotta. Setti sisältää: 4 kpl spotteja Osram 7 W lampulla 2 kpl 1 metrin kiskoja 1 kpl virransyöttöliitin 2 kpl näkymättömiä liitoskappaleita 1:1 18 mm 18 mm 12. Quick Install AS

13 Qi Kisko laajennussetti GU10 7W Tuotenro Snro Käyttämällä Qi Kisko laajennussettiä, voit asentaa haluamasi kiskot. Kokonaisuudessaan yhdessä kiskossa voi olla 96 kpl spotteja. Takuu: Valonlähde 3 vuotta. Kisko 5 vuotta. Setti sisältää: 2 kpl spotteja Osram 7 W lampulla 1 metrin kisko 1 kpl suora ja 90 liitososa 1:1 18 mm Edut: Tyylikäs design Helppo asentaa Ei muuntajaa Muunneltava Himmennettävä 18 mm Qi 230 V Kiskospotti Qi Kisko riippuvalaisinadapteri GU10 7W Tuotenro Snro Tämä spotti on helppo ja nopea asentaa. Sekä kisko, että spotti ovat matta valkoisia. Erinomaista valoa tyylikkäässä muodossa. 7 W Osram lamppu mukana (vastaavuus 50 W) Tuotenro Snro Yleismalli, soveltuu kaikille riippuvalaisimille yksiosainen 1,5 kg saakka tupla 3 kg saakka molemmat sisältyvät pakkaukseen max. 3 kg max. 1,5 kg Quick Install AS 13.

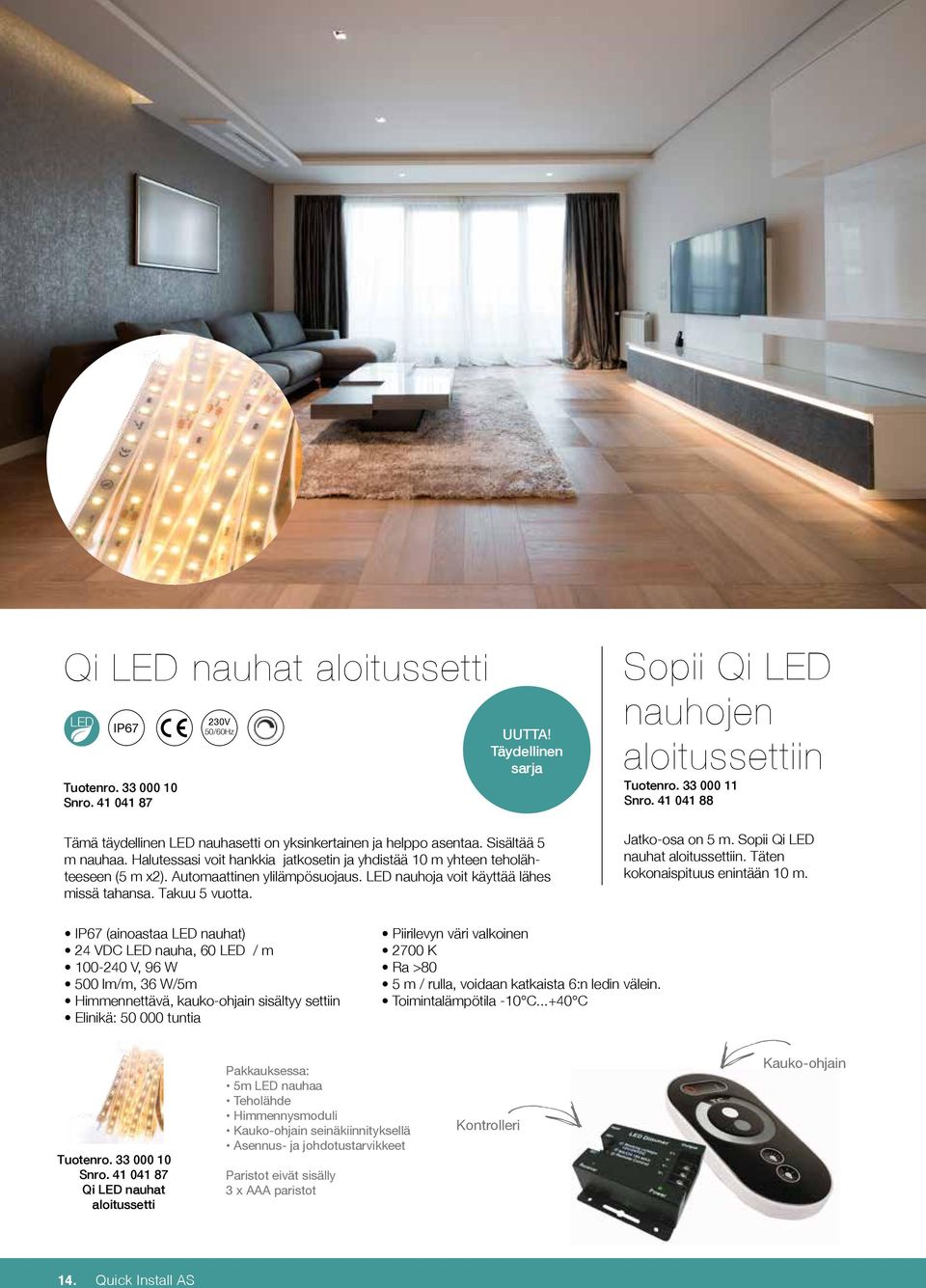

14 Qi nauhat aloitussetti IP67 Tuotenro Snro /60Hz UUTTA! Täydellinen sarja Tämä täydellinen nauhasetti on yksinkertainen ja helppo asentaa. Sisältää 5 m nauhaa. Halutessasi voit hankkia jatkosetin ja yhdistää 10 m yhteen teholähteeseen (5 m x2). Automaattinen ylilämpösuojaus. nauhoja voit käyttää lähes missä tahansa. Takuu 5 vuotta. Sopii Qi nauhojen aloitussettiin Tuotenro Snro Jatko-osa on 5 m. Sopii Qi nauhat aloitussettiin. Täten kokonaispituus enintään 10 m. IP67 (ainoastaa nauhat) 24 VDC nauha, 60 / m V, 96 W 500 lm/m, 36 W/5m Himmennettävä, kauko-ohjain sisältyy settiin Elinikä: tuntia Piirilevyn väri valkoinen 2700 K Ra >80 5 m / rulla, voidaan katkaista 6:n ledin välein. Toimintalämpötila -10 C C Tuotenro Snro Qi nauhat aloitussetti Pakkauksessa: 5m nauhaa Teholähde Himmennysmoduli Kauko-ohjain seinäkiinnityksellä Asennus- ja johdotustarvikkeet Paristot eivät sisälly 3 x AAA paristot Kontrolleri Kauko-ohjain 14. Quick Install AS

15 Qi nauhat RGB setti IP67 50/60Hz Tuotenro Snro Tämä täydellinen RGB nauhasetti on yksinkertainen ja helppo asentaa. Sisältää myös automaattisen ylilämpösuojauksen. nauhaa voit käyttää lähes missä tahansa. Mahdollisuus ohjelmoida 10 erilaista toimintoa. IP67 (ainoastaa nauhat) 24 VDC nauha, 60 / m V, 96 W 500 lm/m, 36 W/5m Himmennettävä, kauko-ohjain sisältyy settiin Elinikä: tuntia Väri: RGB 5 vuoden takuu 5 m / rulla, voidaan katkaista 6:n ledin välein. Toimintalämpötila -10 C C Tuotenro Snro Qi nauhat RGB setti Pakkauksessa: 5m nauhaa Teholähde Kontrolleri Himmennysmoduli Kauko-ohjain seinäkiinnityksellä Asennus- ja johdotustarvikkeet Paristot eivät sisälly 3 x AAA paristot Kauko-ohjain Quick Install AS 15.

16 16. Quick Install AS

17 Qi Valonheitin IP66 Tyylikäs design IP66 IP66 12W: L 175mm, B 135mm, H 42mm 24W: L 220mm, B 170mm, H 45mm 48W: L 290mm, B 225mm, H 55mm Toimiva asennus Qi valonheitin on muotoilultaan raikkaan kompakti. Saatavilla 12 W alkaen, aina 42 W saakka, tunnin eliniällä. Soveltuu ulkokäyttöön, IP66. Qi valonheittimet saatavilla hopeanharmaana. Uusi ja uniikki muotoilu, erittäin ohut IP K Alumiinia, kiinnityssanka mukana Elinikä jopa tuntia 12 W - 48 W Energiatehokas ja antaa hyvän vaikutelman Lumen: 12W = 960lm 24W = 2000lm 48W = 3000lm Tuotenro Snro Qi Valonheitin 12W Tuotenro Snro Qi Valonheitin 24W Tuotenro Snro Qi Valonheitin 48W Quick Install AS 17.

18 Qi Spotless Pro - pölynkeräin 100% pölytöntä poraamista Ainut laatuaan Tuotenro Snro Porattaessa reikiä alasvaloille, jakorasioille ym. on ilma sakeana pölystä. Pölyä silmissä, hiuksissa, vaatteissa ja keuhkoissa on sähköasentajalle tuttu olotila. Myös huone jossa työskennellään on pian pölyn peitossa. Käyttämällä Qi Spotless Pro pölynkeräintä vältät kaikki edellä kuvatut ongelmatilanteet. Tämä työkalu on kaikkien sähköurakoitsijoiden toivelistalla. Ei sotkua katossa Helposti puhtistettava Tahraamaton pitkäikäinen kumitiiviste Umpinainen akryylikuppi Kuppi ei pyöri poratessa Sopii reikäsahan terille 32 mm mm Snro Qi Spotless Pro - pölynkeräin 18. Quick Install AS Suljettu kuulalaakerointi takaa pitkän eliniän työkalulle Akseli puolikovaa terästä Jousi takaa tiiveyden kattopintaan Tyytyväiset asiakkaat, ei pölyä!

19 Qi Spotless Pro: Poraa reikiä - ilman pölyä Vältä hengittämästä pölyä Estä pölyn pääseminen silmiin, korviin ja vaatteille Ei siivousta! Pitkäikäinen Ei pölyä porakoneessasi, pidempi ikä työkaluille SKS kuulalaakerointi Sopii useimpiin istukoihin Umpinainen akryylikuppi Sisältää 2 erilaista kärkeä Quick Install AS 19.

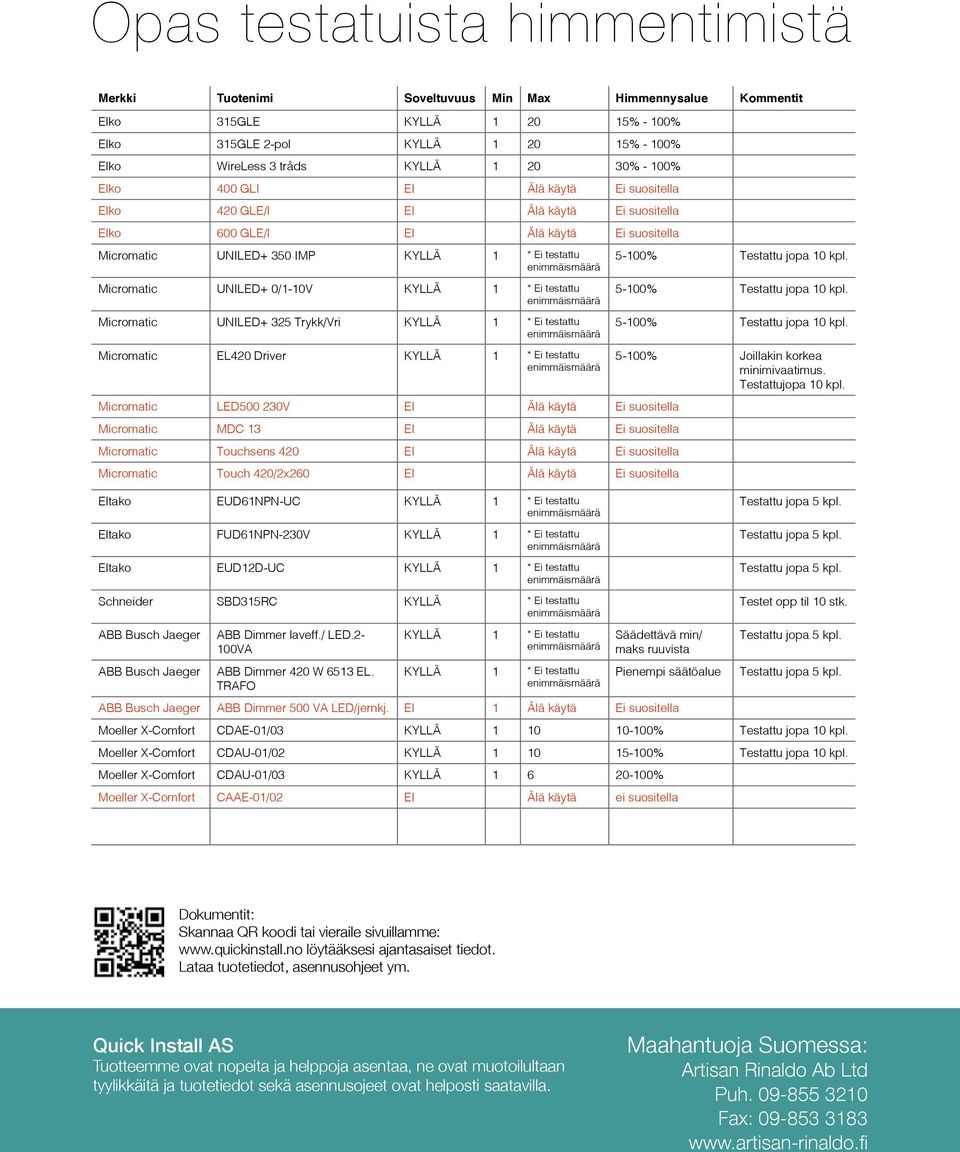

20 Opas testatuista himmentimistä Merkki Tuotenimi Soveltuvuus Min Max Himmennysalue Kommentit Elko 315GLE KYLLÄ % - 100% Elko 315GLE 2-pol KYLLÄ % - 100% Elko WireLess 3 tråds KYLLÄ % - 100% Elko 400 GLI EI Älä käytä Ei suositella Elko 420 GLE/I EI Älä käytä Ei suositella Elko 600 GLE/I EI Älä käytä Ei suositella Micromatic UNI+ 350 IMP KYLLÄ 1 * Ei testattu enimmäismäärä Micromatic UNI+ 0/1-10V KYLLÄ 1 * Ei testattu enimmäismäärä Micromatic UNI+ 325 Trykk/Vri KYLLÄ 1 * Ei testattu enimmäismäärä Micromatic EL420 Driver KYLLÄ 1 * Ei testattu enimmäismäärä Micromatic 500 EI Älä käytä Ei suositella Micromatic MDC 13 EI Älä käytä Ei suositella Micromatic Touchsens 420 EI Älä käytä Ei suositella Micromatic Touch 420/2x260 EI Älä käytä Ei suositella 5-100% Testattu jopa 10 kpl % Testattu jopa 10 kpl % Testattu jopa 10 kpl % Joillakin korkea minimivaatimus. Testattujopa 10 kpl. Eltako EUD61NPN-UC KYLLÄ 1 * Ei testattu enimmäismäärä Eltako FUD61NPN- KYLLÄ 1 * Ei testattu enimmäismäärä Eltako EUD12D-UC KYLLÄ 1 * Ei testattu enimmäismäärä Schneider SBD315RC KYLLÄ * Ei testattu enimmäismäärä Testattu jopa 5 kpl. Testattu jopa 5 kpl. Testattu jopa 5 kpl. Testet opp til 10 stk. ABB Busch Jaeger ABB Busch Jaeger ABB Dimmer laveff./.2-100va ABB Dimmer 420 W 6513 EL. TRAFO KYLLÄ 1 * Ei testattu enimmäismäärä KYLLÄ 1 * Ei testattu enimmäismäärä Säädettävä min/ maks ruuvista Pienempi säätöalue ABB Busch Jaeger ABB Dimmer 500 VA /jernkj. EI 1 Älä käytä Ei suositella Testattu jopa 5 kpl. Testattu jopa 5 kpl. Moeller X-Comfort CDAE-01/03 KYLLÄ % Testattu jopa 10 kpl. Moeller X-Comfort CDAU-01/02 KYLLÄ % Testattu jopa 10 kpl. Moeller X-Comfort CDAU-01/03 KYLLÄ % Moeller X-Comfort CAAE-01/02 EI Älä käytä ei suositella Dokumentit: Skannaa QR koodi tai vieraile sivuillamme: löytääksesi ajantasaiset tiedot. Lataa tuotetiedot, asennusohjeet ym. Quick Install AS Tuotteemme ovat nopeita ja helppoja asentaa, ne ovat muotoilultaan tyylikkäitä ja tuotetiedot sekä asennusojeet ovat helposti saatavilla. Maahantuoja Suomessa: Artisan Rinaldo Ab Ltd Puh Fax:
