1 Konvektorit Huhtikuu 2000 Korvaa esitteemme heinäkuu 1997

2 Yleistä Käyttöolosuhteet Purmo Ratec -konvektorit on tarkoitettu ns. suljettuihin lämmitysverkostoihin, joissa kemiallisesti vapaan hapen pääsy verkostoon on estetty. Tiivis, huolella suunniteltu ja rakennettu verkosto säästää energiaa ja verkostoon kuuluvia komponentteja. Vuodot verkostossa aiheuttavat vedenlisäystarvetta, jonka seurauksena on teräspintojen sisäpuolinen ruostuminen. Lämmitysjärjestelmän tyhjentäminen esim. kesäajaksi ei ole suositeltavaa. Veden lämpötilan on oltava C välillä, ph:n 7 9 välillä sekä vapaan hapen määrä maks. 0,02 mg/kg. Hyvä energiatalous Purmo Ratec -konvektorit sopivat erinomaisesti nykyaikaisten vesikiertoisten matalalämpöjärjestelmien lämmönluovuttajiksi. Radiaattorin vesitila on pieni ja konvektiopinnan määrä suuri. Yhdessä nämä ominaisuudet merkitsevät nopeaa säätöreagointia ja siten hyvää energiataloutta. Paineenkestävyys Ratec -konvektoreiden sisäpuolinen paineenkestävyys eli rakennepaine on 10 baria. Lämmitysverkoston suunnittelussa on huomioitava, ettei pattereiden rakennepainetta ylitetä. Korkeisiin rakennuksiin tulevissa lämmitysverkostoissa on veden hydrostaattisen paineen lisäksi huomioitava pumppulaitteiston antama dynaaminen lisäpaine. Purmo Ratec -konvektoreiden paineenkestävyys varmistetaan tuotannossa koeponnistamalla jokainen konvektori 13 barin paineella. Kylpyhuoneessa kuiville seinämille Ratec -konvektorit on tarkoitettu normaalien huonetilojen lämmittimiksi. Märkätiloissa konvektorit on sijoitettava aina kuiville seinille eikä esim. suoraan suihkun alle. Allashuoneisiin ym. jatkuvasti hyvin kosteisiin tiloihin suosittelemme konvektoreiden erikoispintakäsittelyä kuten kuumasinkitystä. Asennus Asennuksessa on noudatettava voimassa olevia, määräyksiä sekä yleisesti hyväksyttyä asennustapaa. Suojamuovin poistaminen suositellaan tehtäväksi vasta kun kaikki rakennustekniset työt on suoritettu ja kohde on luovutusvalmiina. Seinäkannakkeet sopivat tyypeille PG 11, PG 22 ja PK 12 ja jalkakannakkeet tyypeille PG 34, PK 24 ja PK 36. Jalkakannakkeet ovat saatavina myös tyypeille PG 22 ja PK 12, mainittava tilauksessa. Takuuehdot Rettig Lämpö Oy myöntää tuotteilleen 5 vuoden takuun toimituspäivästä laskien. Takuu kattaa materiaali -ja valmistusviat. Korvattavan tuotteen tilalle toimitamme veloituksetta samanlaisen tai teknisiltä ominaisuuksiltaan vastaavan tuotteen. Takuu ei koske vaurioita, jotka aiheutuvat virheellisestä varastoinnista ja käsittelystä kuljetuksissa, työmaalla tai asennuspaikalla. Takuu ei korvaa myöskään virheellisestä käytöstä aiheutuvia vaurioita, kuten sisä- ja ulkopuolinen ruostuminen, syövyttävien aineiden käyttö, ylikorkea paine tai jäätyminen. Takuu ei kata viallisen laitteen aiheuttamia vahinkoja, laitteen vaihtamisesta aiheutuvia kustannuksia, asiakkaan tuotantotappioita, saamatta jääneitä voittoja tai muita välillisiä kustannuksia. Takuutapauksissa on otettava yhteyttä myyjään ja esitettävä tilausvahvistus, kuormakirja tai jokin muu luotettava selvitys tuotteesta. Takuun ehtona on myös, että tavara toimitetaan aina Rettig Lämmön tarkastettavaksi kuukauden kuluessa reklamaatiopäivästä jos ei muuta ole sovittu. 2 Oikeudet muutoksiin pidetetään.

3 Purmo Ratec tyyppi PG Purmo Ratec tyyppi PK Purmo Ratec-konvektoreita valmistetaan kahta eri tyyppiä; sileäpintainen tyyppi PG ja tyyppi PK, jossa konvektiolamellit ovat myös etupinnalla. Purmo Ratec -konvektorien tekniset tiedot Vesipinnat: Lattaovaaliputki EN Konvektiolamellit: Kylmävalssattu teräslevy EN Pintakäsittely: Viisiosainen käsittely: Alkaalinen rasvanpoisto Fosfatointi Kataforeettinen ruostesuojapohjamaalaus Polyester epoksipulverointi Kovettaminen 200 C Pintakäsittely täyttää normin DIN vaatimukset Väri: Valkoinen RAL 9010 Paineluokka: 10 bar Kytkentä: Vakiona AB sekä ilmaruuvi F. Kytkentäkoko: NS 15 -sisäkierre 1/2" ISO 228 Tyyppi PG11 ei ole käännettävissä, tilaukssa on mainittava kytkentä joko AB tai FE. Muut konvektorit ovat käännettävissä. Laatujärjestelmä: ISO 9002 Korkeudet: 140, 210 ja 280 mm Pituudet: mm oheisten taulukoiden mukaan Konvektorityypit: PG11 -yksilevyinen, jossa yksi konvektiolamelli PG22 -kaksilevyinen, jossa kaksi konvektiolamellia PG34 -kolmilevyinen, jossa neljä konvektiolamellia PK12 -yksilevyinen, jossa kaksi konvektiolamellia PK24 -kaksilevyinen, jossa neljä konvektiolamellia PK36 -kolmiosainen, jossa kuusi konvektiolamellia Kannakkeet: Seinäkannakkeet tyypeille PG11, PG22, ja PK12 Jalkakannakkeet tyypeille PG34, PK24 ja PK36 Jalkakannakkeet saatavina myös tyypeille PG22 ja PK12, mainittava tilauksessa. Määrä: PG11, PG22 ja PK mm = 2 kpl mm = 3 kpl PG34, PK24 ja PK mm = 4 kpl mm = 6 kpl Kannakkeet, ilmaruuvi ja umpitulppa toimitetaan erillisissä pakkauksissa. Oikeudet muutoksiin pidetetään. 3

4 Asennusmitat Ratec PG C/C = H 35 H L PG 11 PG 22 PG 22 PG 34 Asennusmitat Ratec PK C/C = H 35 L H PK PK PK PK 12 PK 24 PK 24 PK 36 T T 2 x T T Tarkemmat tiedot kuvien kannakkeista sivulla 3! Lämmönluovutustehon alennus vähintään 20%. T/2 min 70 T/2 min 70 4 Oikeudet muutoksiin pidetetään.

5 Ratec kytkentätavat Ratec konvektorit varustetaan optimaalisen sisäisen vedenvirtauksen saavuttamiseksi nk. virtausohjaimilla. Nämä virtausohjaimet asennetaan konvektorien päätykoteloihin jo valmistusprosessin alkuvaiheessa ja niiden muuttaminen jälkikäteen on mahdotonta. On siis erittäin tärkeää, että jo suunnitteluvaiheessa määritellään ja merkitään jokaiselle konvektorille oikea kytkentätapa, ja että tämä tieto seuraa jokaista konvektoria aina asennusvaiheeseen saakka. RATEC Virtauksen ohjain on merkitty Ratecin päätykoteloon pyöreällä stanssauksella ao päädyn alapintaan. Kytkentätapa on myös merkitty tuotekohtaisessa pakkauksessa, esim. PG ABFE S, missä ABFE ilmoittaa kytkentätavan. Suunnitelmissa on käytettävä samaa merkintätapaa. Vakiokytkentä Saman päädyn kytkentä AB tai FE AB kytkentäiset Ratecit ovat käännettävissä, jolloin näiden kytkentä on FE HUOMIO! Poikkeus on tyyppi PG 11 jossa aina on ilmoitettava kytkentä AB tai FE. A B Tilauskytkennät Läpivirtauskytkentä AE tai FB A F Useammat Ratecit läpivirtauskytkennällä B E AE AE AE AE Sarjakytkentä ABFE A F A F A HUOMIO! Virtauksenohjauslevyissä tapahtuu pieni ohivirtaus, mikä heikentää sarjaan-kytketyn konvektorin vesivirtausta noin 10 %. Näin ollen ei suositella enemmän kuin kolmen konvektorin sarjakytkentää. B E B Ensimmäinen konvektori Toinen konvektori Kolmas konvektori E kytkentä ABFE kytkentä ABFE kytkentä AB B Liitäntäyhteet AB (FE) kytkentä Yksilevyiset Monilevyiset AE (FB) kytkentä Yksilevyiset Monilevyiset Kaksi liitäntäyhdettä kytkentäpäädyssä ja yksi (ilmaruuvia varten) toisessa päädyssä. Neljä liitäntäyhdettä kytkentäpäädyssä ja yksi (ilmaruuvia varten) toisessa päädyssä. Kaksi liitäntäyhdettä kummassakin päädyssä, mukana ilmaruuvi ja umpitulppa. Neljä liitäntäyhdettä kummassakin päädyssä, mukana ilmaruuvi ja 3 umpitulppaa. ABFE kytkentä Yksilevyiset Kaksi liitäntäyhdettä molemmissa päädyissä. Monilevyiset Neljä liitäntäyhdettä kummassakin päädyssä, mukana ilmaruuvi ja 3 umpitulppaa. Monilevyisten kohdalla on neljä liitäntäyhdettä kytkentäpäädyssä, jotta putkiveto voidaan tehdä mahdollisimman lähellä seinää. Oikeudet muutoksiin pidetetään. 5

6 PG 11 Korkeus 140 mm Patteri- Teho W Teho W Paino kg Vesityyppi PG ,7 PG ,9 PG ,0 PG ,2 PG ,4 PG ,5 PG ,7 PG ,8 PG ,1 PG ,3 PG ,6 PG 22 PG ,5 PG ,8 PG ,1 PG ,4 PG ,7 PG ,0 PG ,3 PG ,6 PG ,1 PG ,6 PG ,2 PG 34 Korkeus Pituus LVI-koodi t = 32,7 C dt = 50 C brutto tilavuus l PG ,4 PG ,8 PG ,3 PG ,8 PG ,2 PG ,7 PG ,2 PG ,6 PG ,3 PG ,0 PG ,0 Lämpötilat 70/40/20 antavat t = 32,7 C. Normiteho t = 50 C. Muut lämpötilat katso: Tilatessanne on mainittava konvektorityyppi, korkeus, pituus, kytkentätapa (kts. s. 5) ja kannaketyyppi (S = seinäkannake, J = jalkakannake), esim. PG AB S. 6 Oikeudet muutoksiin pidetetään.

7 PG 11 Korkeus 210 mm PG ,1 PG ,3 PG ,6 PG ,8 PG ,0 PG ,3 PG ,5 PG ,7 PG ,1 PG ,4 PG ,9 PG 22 PG ,2 PG ,7 PG ,1 PG ,6 PG ,1 PG ,5 PG ,0 PG ,5 PG ,2 PG ,9 PG ,8 PG 34 PG ,6 PG ,3 PG ,0 PG ,7 PG ,4 PG ,1 PG ,8 PG ,5 PG ,5 PG ,6 PG ,0 Lämpötilat 70/40/20 antavat t = 32,7 C. Normiteho t = 50 C. Muut lämpötilat katso: Tilatessanne on mainittava konvektorityyppi, korkeus, pituus, kytkentätapa (kts. s. 5) ja kannaketyyppi (S = seinäkannake, J = jalkakannake), esim. PG AB S. Oikeudet muutoksiin pidetetään. 7

8 PG 11 Korkeus 280 mm Patteri- Teho W Teho W Paino kg Vesityyppi PG ,5 PG ,8 PG ,1 PG ,4 PG ,7 PG ,0 PG ,3 PG ,6 PG ,1 PG ,6 PG ,2 PG 22 PG ,9 PG ,6 PG ,2 PG ,8 PG ,4 PG ,0 PG ,7 PG ,3 PG ,2 PG ,1 PG ,4 PG 34 Korkeus Pituus LVI-koodi t = 32,7 C dt = 50 C brutto tilavuus l PG ,7 PG ,2 PG ,7 PG ,1 PG ,6 PG ,1 PG ,5 PG ,0 PG ,7 PG ,4 PG ,3 Lämpötilat 70/40/20 antavat t = 32,7 C. Normiteho t = 50 C. Muut lämpötilat katso: Tilatessanne on mainittava konvektorityyppi, korkeus, pituus, kytkentätapa (kts. s. 5) ja kannaketyyppi (S = seinäkannake, J = jalkakannake), esim. PG AB S. 8 Oikeudet muutoksiin pidetetään.

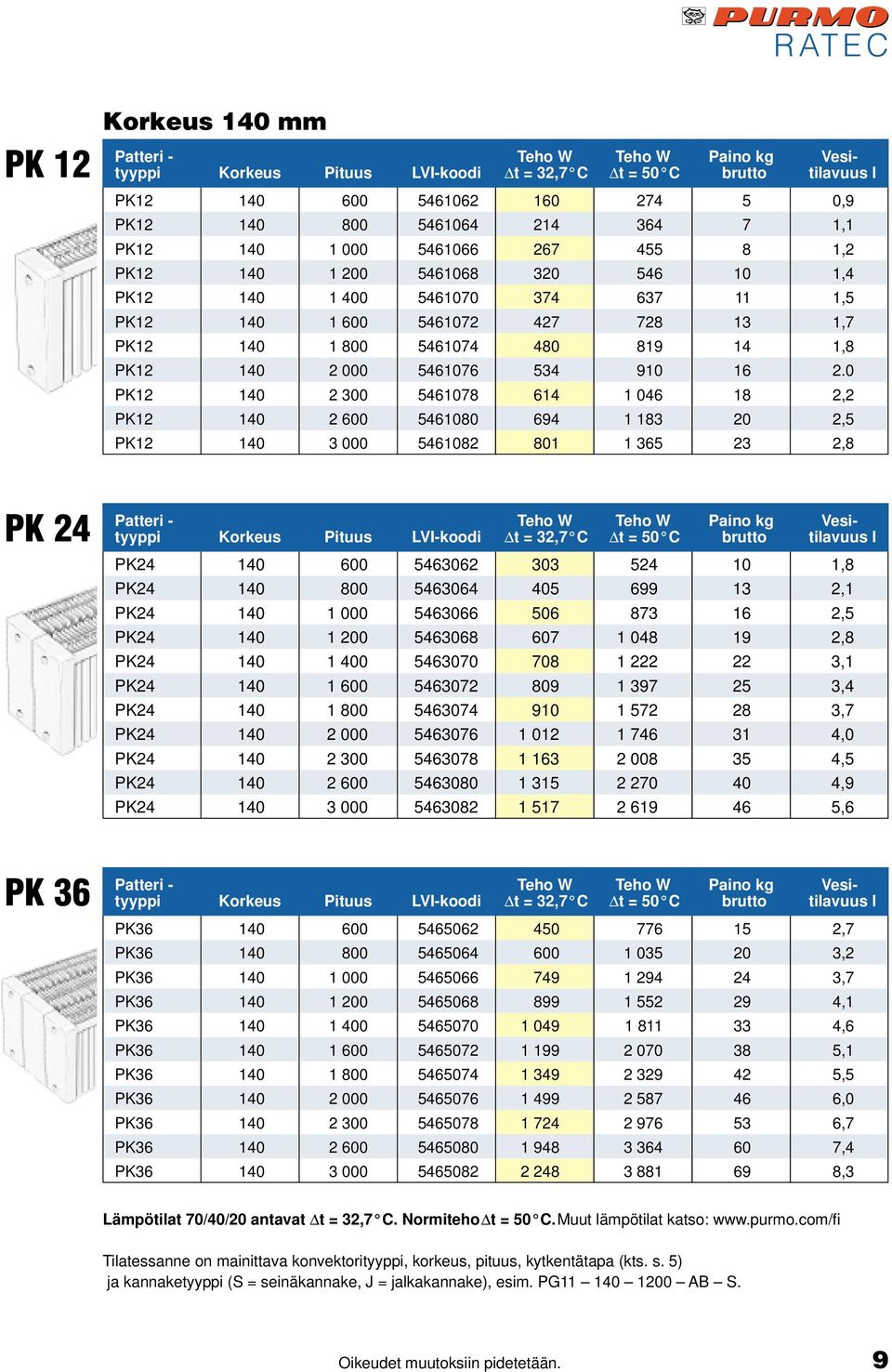

9 PK 12 Korkeus 140 mm PK ,9 PK ,1 PK ,2 PK ,4 PK ,5 PK ,7 PK ,8 PK PK ,2 PK ,5 PK ,8 PK 24 PK ,8 PK ,1 PK ,5 PK ,8 PK ,1 PK ,4 PK ,7 PK ,0 PK ,5 PK ,9 PK ,6 PK 36 PK ,7 PK ,2 PK ,7 PK ,1 PK ,6 PK ,1 PK ,5 PK ,0 PK ,7 PK ,4 PK ,3 Lämpötilat 70/40/20 antavat t = 32,7 C. Normiteho t = 50 C. Muut lämpötilat katso: Tilatessanne on mainittava konvektorityyppi, korkeus, pituus, kytkentätapa (kts. s. 5) ja kannaketyyppi (S = seinäkannake, J = jalkakannake), esim. PG AB S. Oikeudet muutoksiin pidetetään. 9

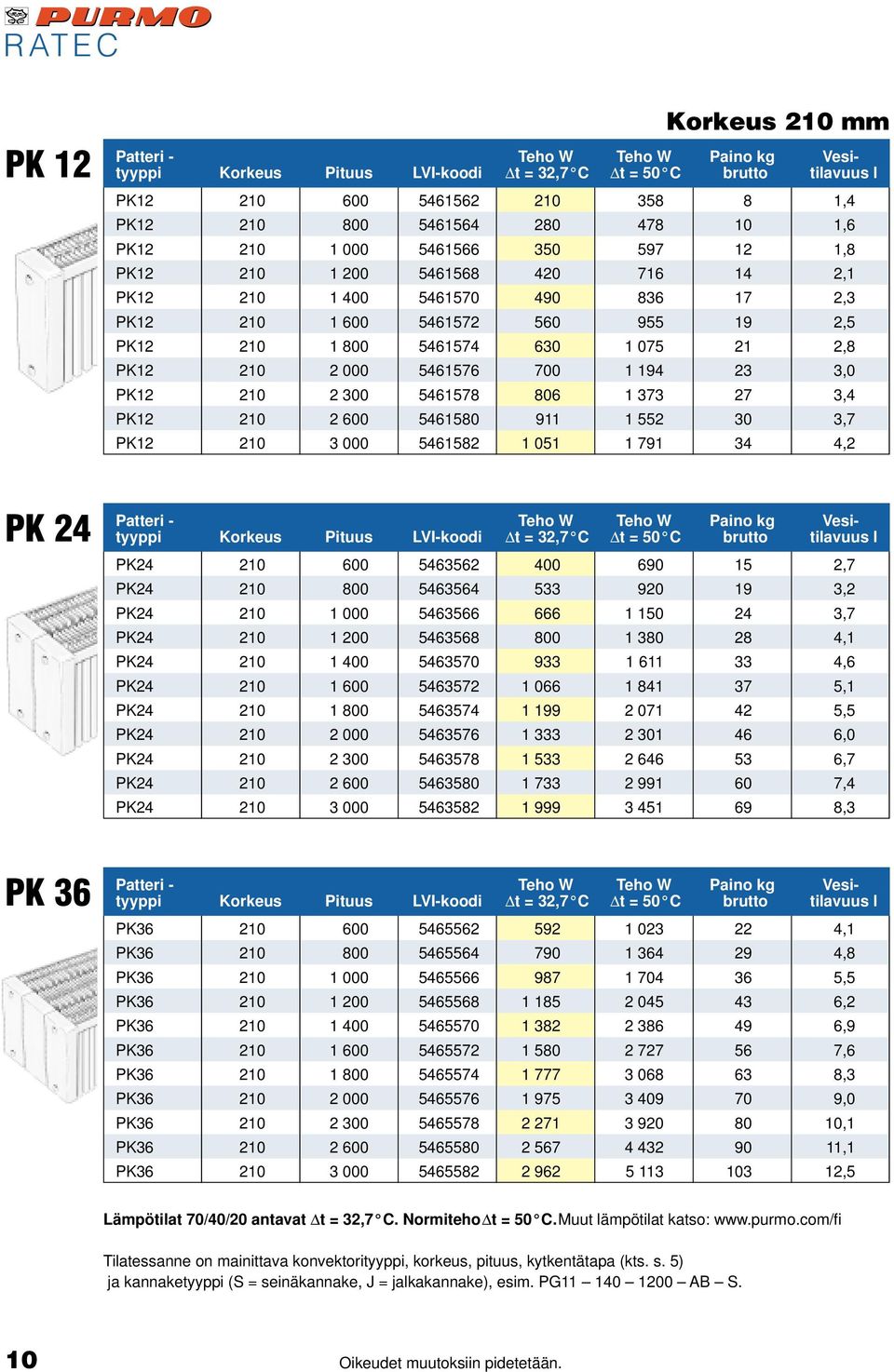

10 PK 12 Korkeus 210 mm PK ,4 PK ,6 PK ,8 PK ,1 PK ,3 PK ,5 PK ,8 PK ,0 PK ,4 PK ,7 PK ,2 PK 24 PK ,7 PK ,2 PK ,7 PK ,1 PK ,6 PK ,1 PK ,5 PK ,0 PK ,7 PK ,4 PK ,3 PK 36 PK ,1 PK ,8 PK ,5 PK ,2 PK ,9 PK ,6 PK ,3 PK ,0 PK ,1 PK ,1 PK ,5 Lämpötilat 70/40/20 antavat t = 32,7 C. Normiteho t = 50 C. Muut lämpötilat katso: Tilatessanne on mainittava konvektorityyppi, korkeus, pituus, kytkentätapa (kts. s. 5) ja kannaketyyppi (S = seinäkannake, J = jalkakannake), esim. PG AB S. 10 Oikeudet muutoksiin pidetetään.

11 PK 12 Korkeus 280 mm PK ,8 PK ,1 PK ,5 PK ,8 PK ,1 PK ,4 PK ,7 PK ,0 PK ,5 PK ,9 PK ,6 PK 24 PK ,7 PK ,3 PK ,9 PK ,5 PK ,1 PK ,8 PK ,4 PK ,0 PK ,9 PK ,9 PK ,1 PK 36 PK ,5 PK ,4 PK ,4 PK ,3 PK ,2 PK ,2 PK ,1 PK ,0 PK ,4 PK ,8 PK ,7 Lämpötilat 70/40/20 antavat t = 32,7 C. Normiteho t = 50 C. Muut lämpötilat katso: Tilatessanne on mainittava konvektorityyppi, korkeus, pituus, kytkentätapa (kts. s. 5) ja kannaketyyppi (S = seinäkannake, J = jalkakannake), esim. PG AB S. Oikeudet muutoksiin pidetetään. 11

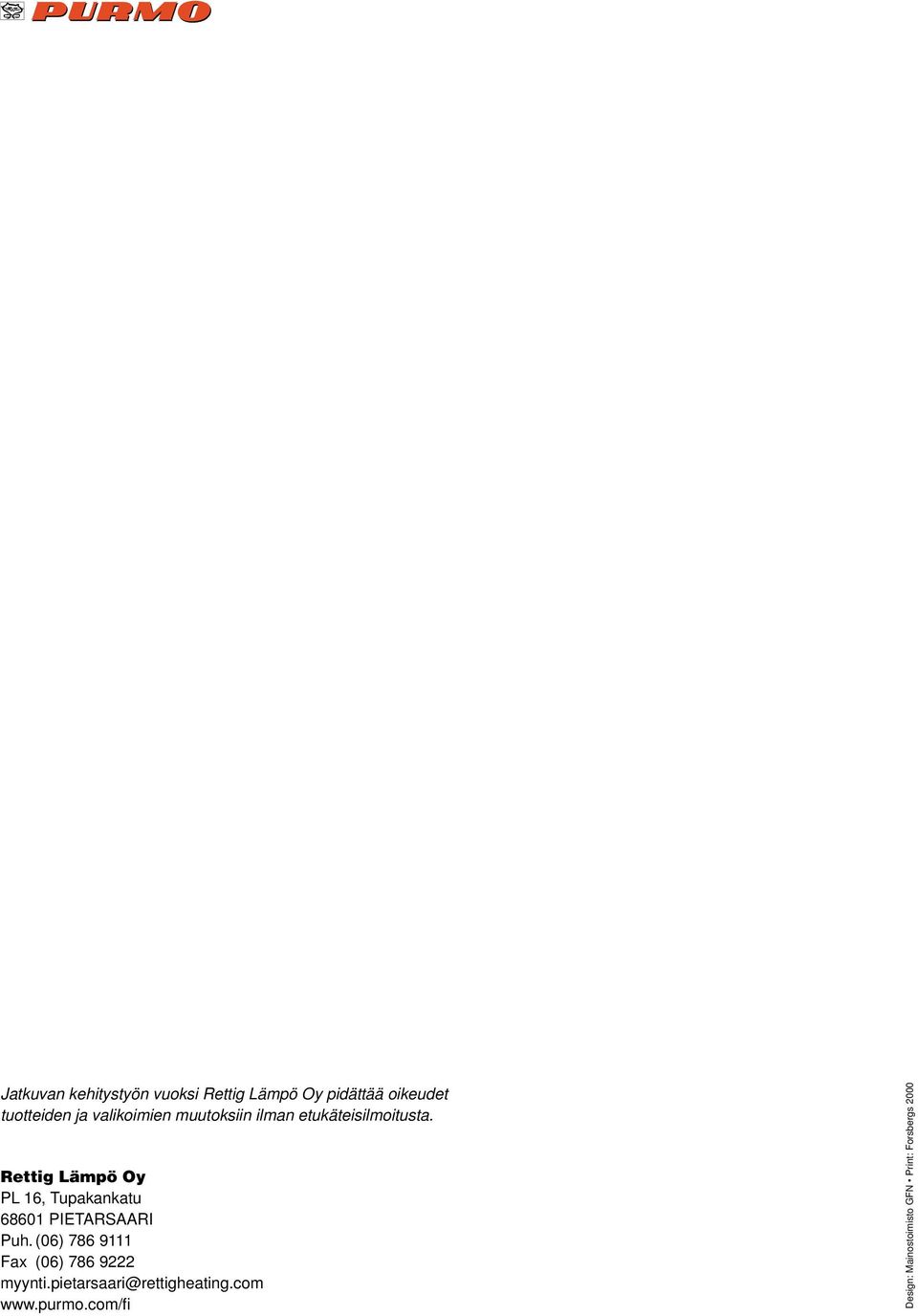

12 Jatkuvan kehitystyön vuoksi Rettig Lämpö Oy pidättää oikeudet tuotteiden ja valikoimien muutoksiin ilman etukäteisilmoitusta. Rettig Lämpö Oy PL 16, Tupakankatu PIETARSAARI Puh. (06) Fax (06) Design: Mainostoimisto GFN Print: Forsbergs 2000
