1 TEKNINEN ESITE Tekniset tiedot CLEVER LOW TEMPERATURE RADIATORS 1

2

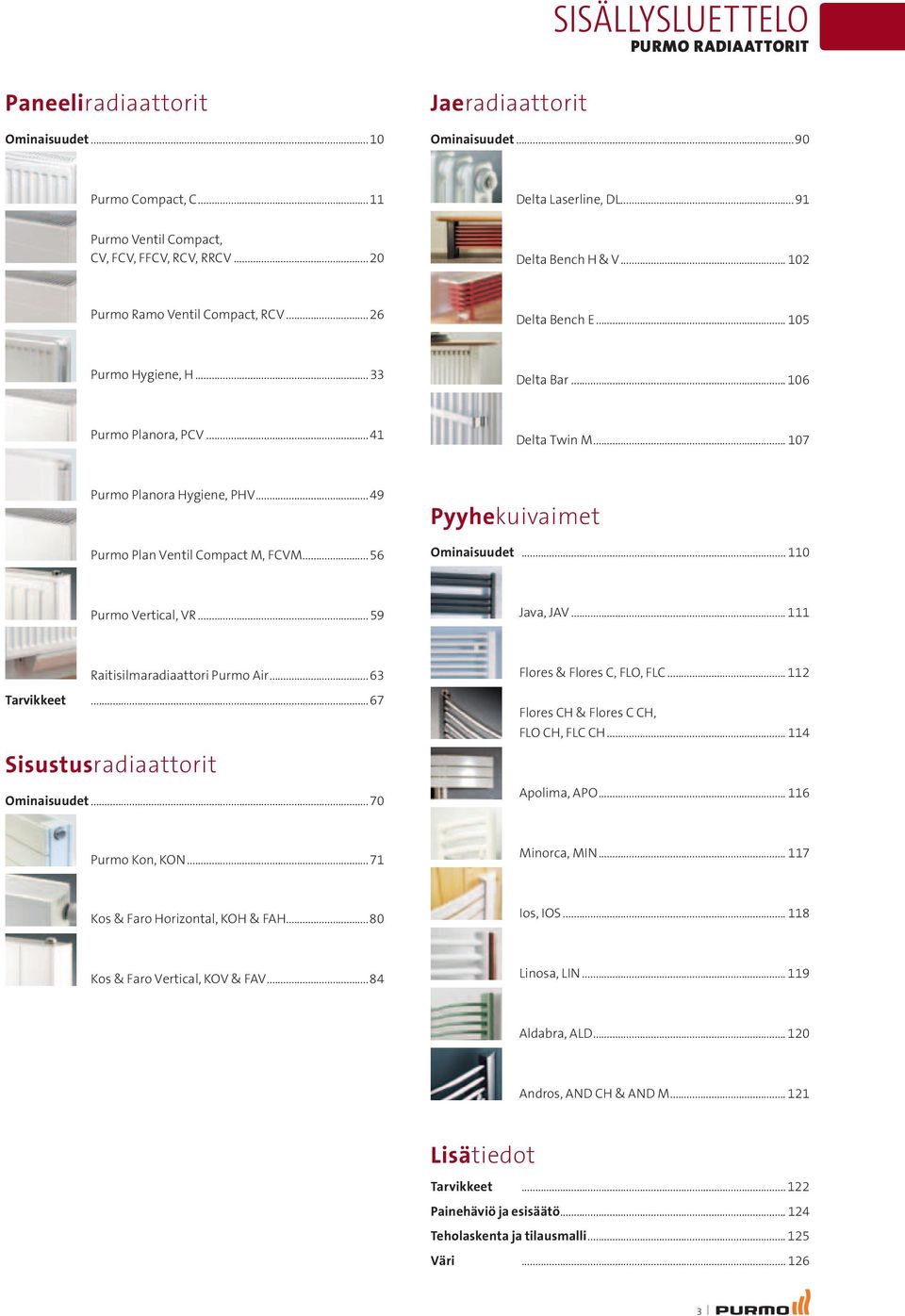

3 SISÄLLYSLUETTELO PURMO RADIAATTORIT Paneeliradiaattorit Jaeradiaattorit Ominaisuudet...10 Ominaisuudet...90 Purmo Compact, C...11 Delta Laserline, DL...91 Purmo Ventil Compact, CV, FCV, FFCV, RCV, RRCV...20 Delta Bench H & V Purmo Ramo Ventil Compact, RCV...26 Delta Bench E Purmo Hygiene, H Delta Bar Purmo Planora, PCV...41 Delta Twin M Purmo Planora Hygiene, PHV...49 Purmo Plan Ventil Compact M, FCVM...56 Ominaisuudet Purmo Vertical, VR...59 Java, JAV Raitisilmaradiaattori Purmo Air...63 Flores & Flores C, FLO, FLC Flores CH & Flores C CH, FLO CH, FLC CH Apolima, APO Minorca, MIN Tarvikkeet Pyyhekuivaimet...67 Sisustusradiaattorit Ominaisuudet...70 Purmo Kon, KON...71 Kos & Faro Horizontal, KOH & FAH...80 Ios, IOS Kos & Faro Vertical, KOV & FAV...84 Linosa, LIN Aldabra, ALD Andros, AND CH & AND M Lisätiedot Tarvikkeet Painehäviö ja esisäätö Teholaskenta ja tilausmalli Väri

4 PURMO YLEISTÄ Historia Rettig Lämpö Oy polveutuu Purmo Tuote nimisestä yrityksestä, joka perustettiin Purmo kylään vuonna Purmo Tuotteen tuotevalikoimaan kuului muun muassa ainutlaatuinen Purmo saha, joka nopeasti tuli tunnetuksi koko maassa. Siitä alkaen on Purmo tuotemerkkinä ollut suosittu ja arvostettu. Vuonna 1959 Purmo Tuote osti pienen metalliyrityksen, joka valmisti radiaattoreita pellistä. Oy Rettig Ab osti Purmo Tuotteen vuonna 1971 ja tämä oli Rettigin ensimmäinen radiaattoritehdas. Oy Rettig Ab:en kuului myös tupakka-, virvoitus- ja makeisteollisuus sekä varustamotoiminta. Rettig keskittyi aikaa myöten yhä enemmän radiaattoritoimintaan ja on tänään Euroopan suurin radiaattorivalmistaja. Markkina-asema Purmo, jonka kokonaismyynti on yhteensä noin 2,5 miljoonaa kpl vuodessa, on tänään maailman johtava teräslevyradiaattoreiden valmistaja. Purmo on aidosti kansainvälinen tuotemerkki, jonka myyntialueet kattavat EU:n, Itä-Euroopan, Japanin, Venäjän ja Kiinan. Purmo on selkeä markkinajohtaja Skandinaviassa, Balttian maissa ja Puolassa. Purmon helppo saatavauus johtavilta tukkuliikkeiltä, yhdessä hyvän laadun ja luotettavuuden kanssa, on antanut sille ykkössijan rakennusalan ammattilaisten keskuudessa. Pietarsaaren tehdas Rettig Lämpö Oy on suomalainen yritys, joka tuottaa vesikiertoisia lämmitysradiaattoreita, noin vuodessa. Tämä on Pohjoismaiden modernein radiaattoritehdas, ja työllistää noin 200 henkilöä. Rettig Lämpö Oy markkinoi tuotemerkkiä Purmo Euroopan suurinta radiaattorimerkkiä. Kotisivu Kotisivulta löytyy enemmän tietoa Purmo tuotemerkistä ja sen konseptista Clever Heating Solutions. 4

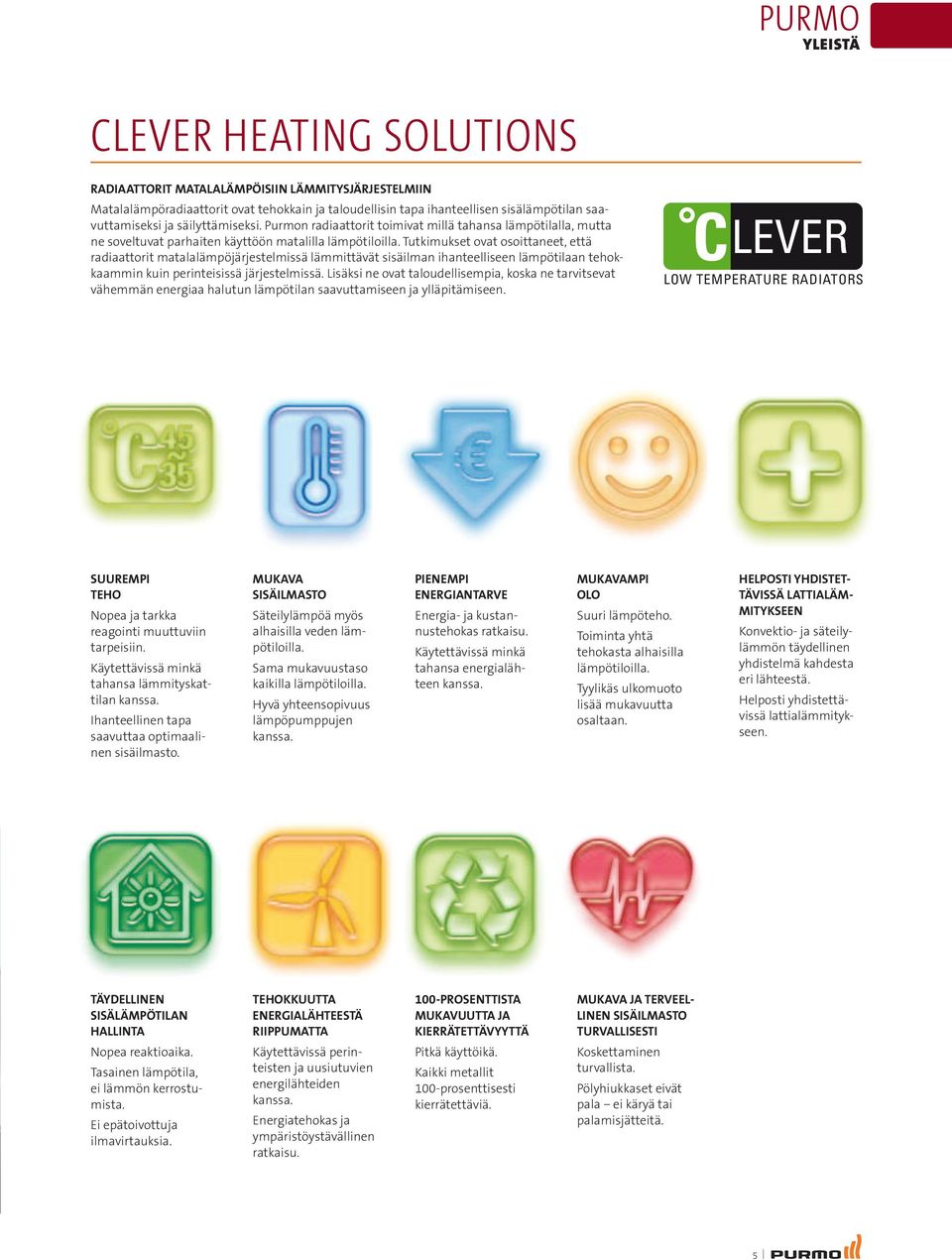

5 PURMO YLEISTÄ CLEVER HEATING SOLUTIONS RADIAATTORIT MATALALÄMPÖISIIN LÄMMITYSJÄRJESTELMIIN Matalalämpöradiaattorit ovat tehokkain ja taloudellisin tapa ihanteellisen sisälämpötilan saavuttamiseksi ja säilyttämiseksi. Purmon radiaattorit toimivat millä tahansa lämpötilalla, mutta ne soveltuvat parhaiten käyttöön matalilla lämpötiloilla. Tutkimukset ovat osoittaneet, että radiaattorit matalalämpöjärjestelmissä lämmittävät sisäilman ihanteelliseen lämpötilaan tehokkaammin kuin perinteisissä järjestelmissä. Lisäksi ne ovat taloudellisempia, koska ne tarvitsevat vähemmän energiaa halutun lämpötilan saavuttamiseen ja ylläpitämiseen. CLEVER LOW TEMPERATURE RADIATORS Suurempi teho Nopea ja tarkka reagointi muuttuviin tarpeisiin. Käytettävissä minkä tahansa lämmityskattilan kanssa. Ihanteellinen tapa saavuttaa optimaalinen sisäilmasto. Mukava sisäilmasto Säteilylämpöä myös alhaisilla veden lämpötiloilla. Sama mukavuustaso kaikilla lämpötiloilla. Hyvä yhteensopivuus lämpöpumppujen kanssa. Pienempi energiantarve Energia- ja kustannustehokas ratkaisu. Käytettävissä minkä tahansa energialähteen kanssa. Mukavampi olo Suuri lämpöteho. Toiminta yhtä tehokasta alhaisilla lämpötiloilla. Tyylikäs ulkomuoto lisää mukavuutta osaltaan. Helposti yhdistettävissä lattialämmitykseen Konvektio- ja säteilylämmön täydellinen yhdistelmä kahdesta eri lähteestä. Helposti yhdistettävissä lattialämmitykseen. Täydellinen sisälämpötilan hallinta Nopea reaktioaika. Tasainen lämpötila, ei lämmön kerrostumista. Ei epätoivottuja ilmavirtauksia. Tehokkuutta energialähteestä riippumatta Käytettävissä perinteisten ja uusiutuvien energilähteiden kanssa. Energiatehokas ja ympäristöystävällinen ratkaisu. 100-prosenttista mukavuutta ja kierrätettävyyttä Pitkä käyttöikä. Kaikki metallit 100-prosenttisesti kierrätettäviä. Mukava ja terveellinen sisäilmasto turvallisesti Koskettaminen turvallista. Pölyhiukkaset eivät pala ei käryä tai palamisjätteitä. 5

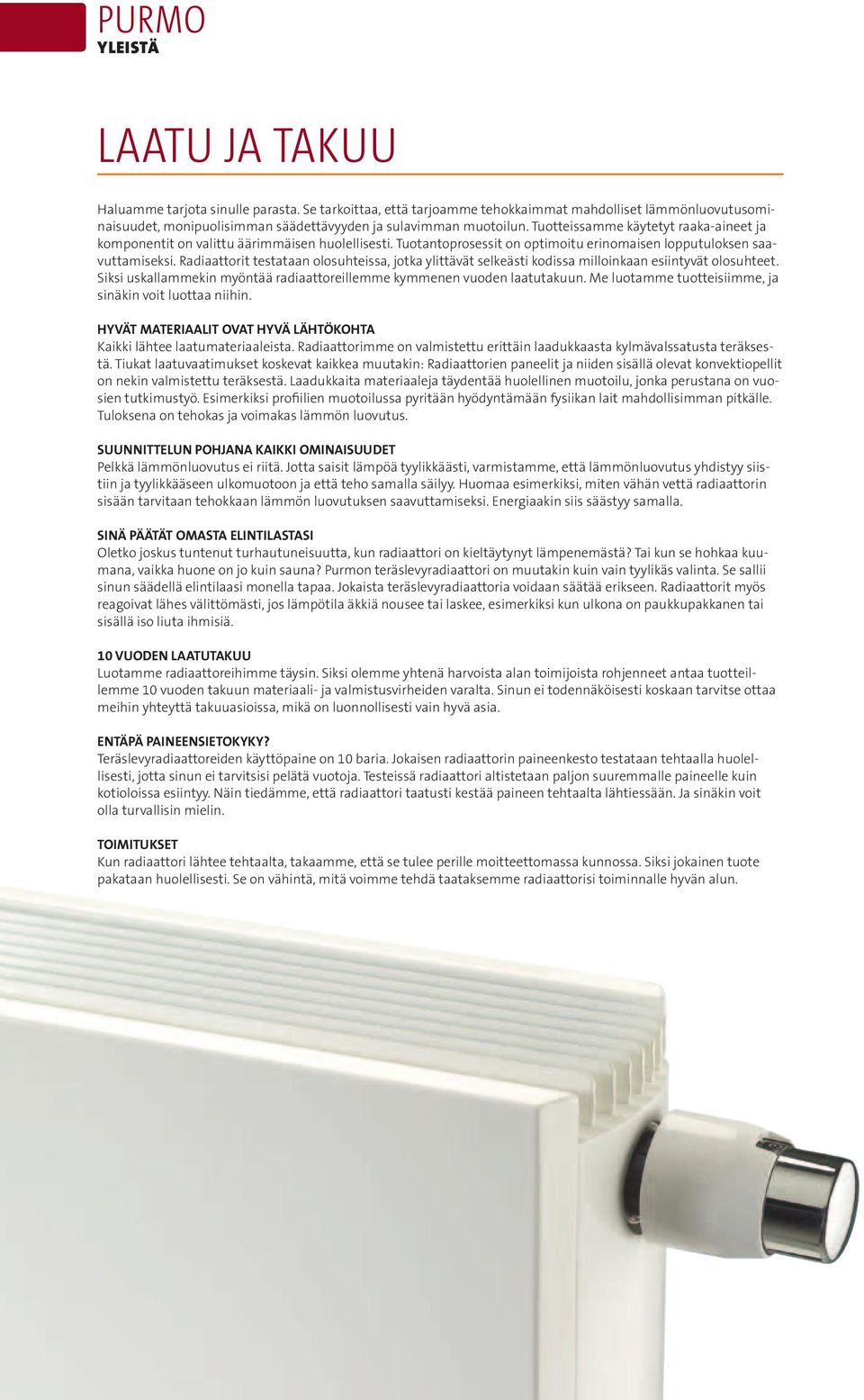

6 PURMO YLEISTÄ LAATU JA TAKUU Haluamme tarjota sinulle parasta. Se tarkoittaa, että tarjoamme tehokkaimmat mahdolliset lämmönluovutusominaisuudet, monipuolisimman säädettävyyden ja sulavimman muotoilun. Tuotteissamme käytetyt raaka-aineet ja komponentit on valittu äärimmäisen huolellisesti. Tuotantoprosessit on optimoitu erinomaisen lopputuloksen saavuttamiseksi. Radiaattorit testataan olosuhteissa, jotka ylittävät selkeästi kodissa milloinkaan esiintyvät olosuhteet. Siksi uskallammekin myöntää radiaattoreillemme kymmenen vuoden laatutakuun. Me luotamme tuotteisiimme, ja sinäkin voit luottaa niihin. Hyvät materiaalit ovat hyvä lähtökohta Kaikki lähtee laatumateriaaleista. Radiaattorimme on valmistettu erittäin laadukkaasta kylmävalssatusta teräksestä. Tiukat laatuvaatimukset koskevat kaikkea muutakin: Radiaattorien paneelit ja niiden sisällä olevat konvektiopellit on nekin valmistettu teräksestä. Laadukkaita materiaaleja täydentää huolellinen muotoilu, jonka perustana on vuosien tutkimustyö. Esimerkiksi profiilien muotoilussa pyritään hyödyntämään fysiikan lait mahdollisimman pitkälle. Tuloksena on tehokas ja voimakas lämmön luovutus. Suunnittelun pohjana kaikki ominaisuudet Pelkkä lämmönluovutus ei riitä. Jotta saisit lämpöä tyylikkäästi, varmistamme, että lämmönluovutus yhdistyy siistiin ja tyylikkääseen ulkomuotoon ja että teho samalla säilyy. Huomaa esimerkiksi, miten vähän vettä radiaattorin sisään tarvitaan tehokkaan lämmön luovutuksen saavuttamiseksi. Energiaakin siis säästyy samalla. Sinä päätät omasta elintilastasi Oletko joskus tuntenut turhautuneisuutta, kun radiaattori on kieltäytynyt lämpenemästä? Tai kun se hohkaa kuumana, vaikka huone on jo kuin sauna? Purmon teräslevyradiaattori on muutakin kuin vain tyylikäs valinta. Se sallii sinun säädellä elintilaasi monella tapaa. Jokaista teräslevyradiaattoria voidaan säätää erikseen. Radiaattorit myös reagoivat lähes välittömästi, jos lämpötila äkkiä nousee tai laskee, esimerkiksi kun ulkona on paukkupakkanen tai sisällä iso liuta ihmisiä. 10 vuoden laatutakuu Luotamme radiaattoreihimme täysin. Siksi olemme yhtenä harvoista alan toimijoista rohjenneet antaa tuotteillemme 10 vuoden takuun materiaali- ja valmistusvirheiden varalta. Sinun ei todennäköisesti koskaan tarvitse ottaa meihin yhteyttä takuuasioissa, mikä on luonnollisesti vain hyvä asia. Entäpä paineensietokyky? Teräslevyradiaattoreiden käyttöpaine on 10 baria. Jokaisen radiaattorin paineenkesto testataan tehtaalla huolellisesti, jotta sinun ei tarvitsisi pelätä vuotoja. Testeissä radiaattori altistetaan paljon suuremmalle paineelle kuin kotioloissa esiintyy. Näin tiedämme, että radiaattori taatusti kestää paineen tehtaalta lähtiessään. Ja sinäkin voit olla turvallisin mielin. Toimitukset Kun radiaattori lähtee tehtaalta, takaamme, että se tulee perille moitteettomassa kunnossa. Siksi jokainen tuote pakataan huolellisesti. Se on vähintä, mitä voimme tehdä taataksemme radiaattorisi toiminnalle hyvän alun. 6

7 PURMO YLEISTÄ TAKUUEHDOT Rettig Lämpö Oy myöntää tuotteilleen 10 vuoden takuun toimituspäivästä laskien. Takuu kattaa materiaali -ja valmistusviat. Korvattavan tuotteen tilalle toimitamme veloituksetta samanlaisen tai teknisiltä ominaisuuksiltaan vastaavan tuotteen. Takuu ei koske vaurioita, jotka aiheutuvat virheellisestä varastoinnista ja käsittelystä kuljetuksissa, työmaalla tai asennuspaikalla. Takuu ei korvaa myöskään virheellisestä käytöstä aiheutuvia vaurioita, kuten sisä- ja ulkopuolinen ruostuminen, syövyttävien aineiden käyttö, ylikorkea paine tai jäätyminen. Takuu ei kata viallisen laitteen aiheuttamia vahinkoja, laitteen vaihtamisesta aiheutuvia kustannuksia, asiakkaan tuotantotappioita, saamatta jääneitä voittoja tai muita välillisiä kustannuksia. Takuutapauksissa on otettava yhteyttä myyjään ja esitettävä tilausvahvistus, kuormakirja, radiaattorin tunnistenumero tai jokin muu luotettava selvitys tuotteesta ja sen toimitusajankohdasta. Takuun ehtona on myös, että tavara toimitetaan aina Rettig Lämmön tarkastettavaksi kuukauden kuluessa reklamaatiopäivästä jos ei muuta ole sovittu. TIEDOT JA TUNNISTEET PURMO radiaattoreiden tehot ovat EN 442 mukaisia. Ne ovat rekisteröityjä ja niillä on kaikki keskeiset tyyppihyväksynnät. Radiaattorin alareunan teksti ilmoittaa radiaattorin valmistajan ja valmistusmaan, radiaattorityypin, rekisterinumeron ja paineluokan sekä valmistuspäivän ja -kellonajan BS EN 442 7

8 Lämmön tuntua kaikkiin huoneisiin PANEELIRADIAATTORIT

9

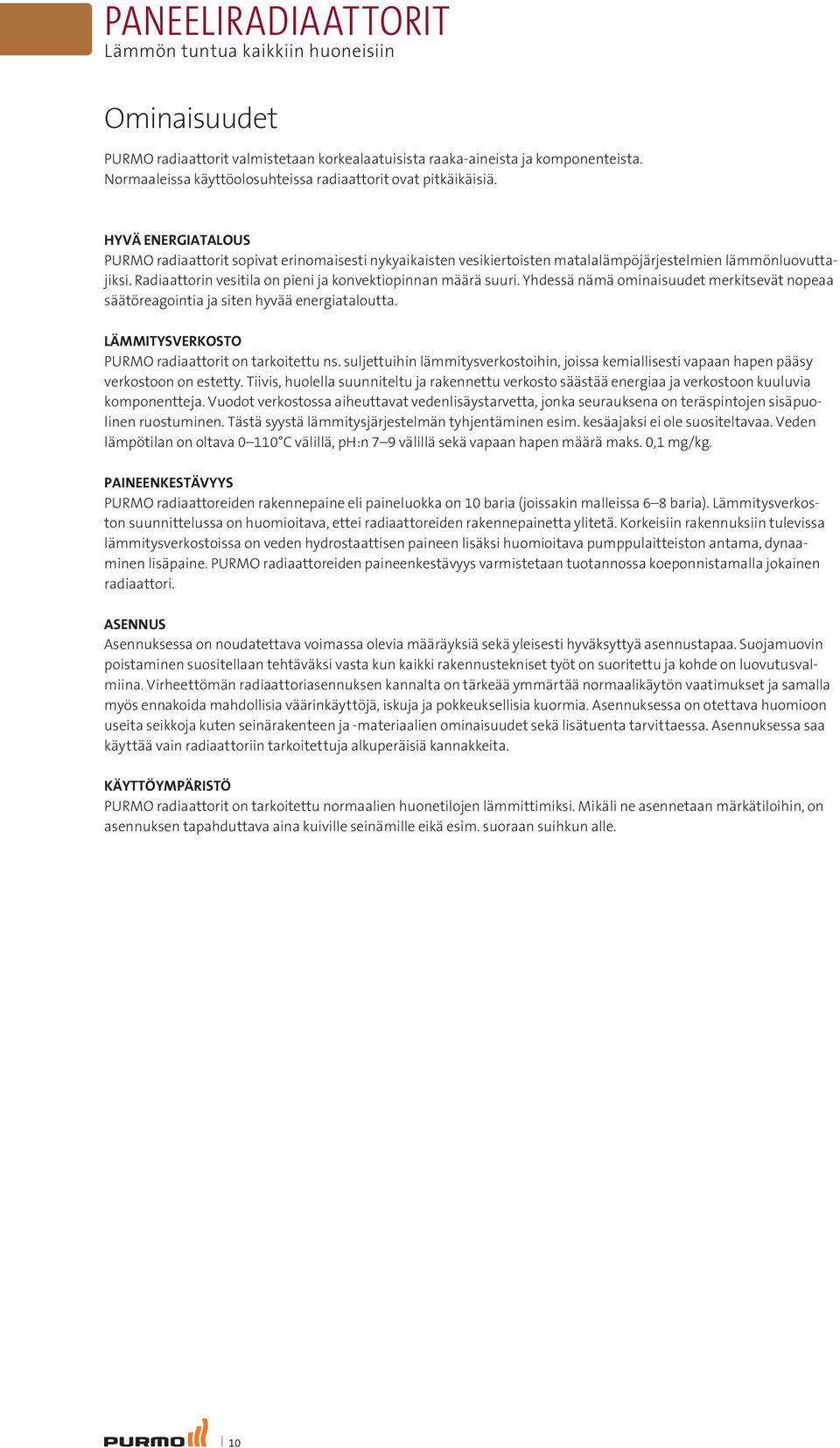

10 PANEELIRADIAATTORIT Lämmön tuntua kaikkiin huoneisiin Ominaisuudet PURMO radiaattorit valmistetaan korkealaatuisista raaka-aineista ja komponenteista. Normaaleissa käyttöolosuhteissa radiaattorit ovat pitkäikäisiä. Hyvä energiatalous PURMO radiaattorit sopivat erinomaisesti nykyaikaisten vesikiertoisten matalalämpöjärjestelmien lämmönluovuttajiksi. Radiaattorin vesitila on pieni ja konvektiopinnan määrä suuri. Yhdessä nämä ominaisuudet merkitsevät nopeaa säätöreagointia ja siten hyvää energiataloutta. Lämmitysverkosto PURMO radiaattorit on tarkoitettu ns. suljettuihin lämmitysverkostoihin, joissa kemiallisesti vapaan hapen pääsy verkostoon on estetty. Tiivis, huolella suunniteltu ja rakennettu verkosto säästää energiaa ja verkostoon kuuluvia komponentteja. Vuodot verkostossa aiheuttavat vedenlisäystarvetta, jonka seurauksena on teräspintojen sisäpuolinen ruostuminen. Tästä syystä lämmitysjärjestelmän tyhjentäminen esim. kesäajaksi ei ole suositeltavaa. Veden lämpötilan on oltava C välillä, ph:n 7 9 välillä sekä vapaan hapen määrä maks. 0,1 mg/kg. Paineenkestävyys PURMO radiaattoreiden rakennepaine eli paineluokka on 10 baria (joissakin malleissa 6 8 baria). Lämmitysverkoston suunnittelussa on huomioitava, ettei radiaattoreiden rakennepainetta ylitetä. Korkeisiin rakennuksiin tulevissa lämmitysverkostoissa on veden hydrostaattisen paineen lisäksi huomioitava pumppulaitteiston antama, dynaaminen lisäpaine. PURMO radiaattoreiden paineenkestävyys varmistetaan tuotannossa koeponnistamalla jokainen radiaattori. Asennus Asennuksessa on noudatettava voimassa olevia määräyksiä sekä yleisesti hyväksyttyä asennustapaa. Suojamuovin poistaminen suositellaan tehtäväksi vasta kun kaikki rakennustekniset työt on suoritettu ja kohde on luovutusvalmiina. Virheettömän radiaattoriasennuksen kannalta on tärkeää ymmärtää normaalikäytön vaatimukset ja samalla myös ennakoida mahdollisia väärinkäyttöjä, iskuja ja pokkeuksellisia kuormia. Asennuksessa on otettava huomioon useita seikkoja kuten seinärakenteen ja -materiaalien ominaisuudet sekä lisätuenta tarvittaessa. Asennuksessa saa käyttää vain radiaattoriin tarkoitettuja alkuperäisiä kannakkeita. Käyttöympäristö PURMO radiaattorit on tarkoitettu normaalien huonetilojen lämmittimiksi. Mikäli ne asennetaan märkätiloihin, on asennuksen tapahduttava aina kuiville seinämille eikä esim. suoraan suihkun alle. 10

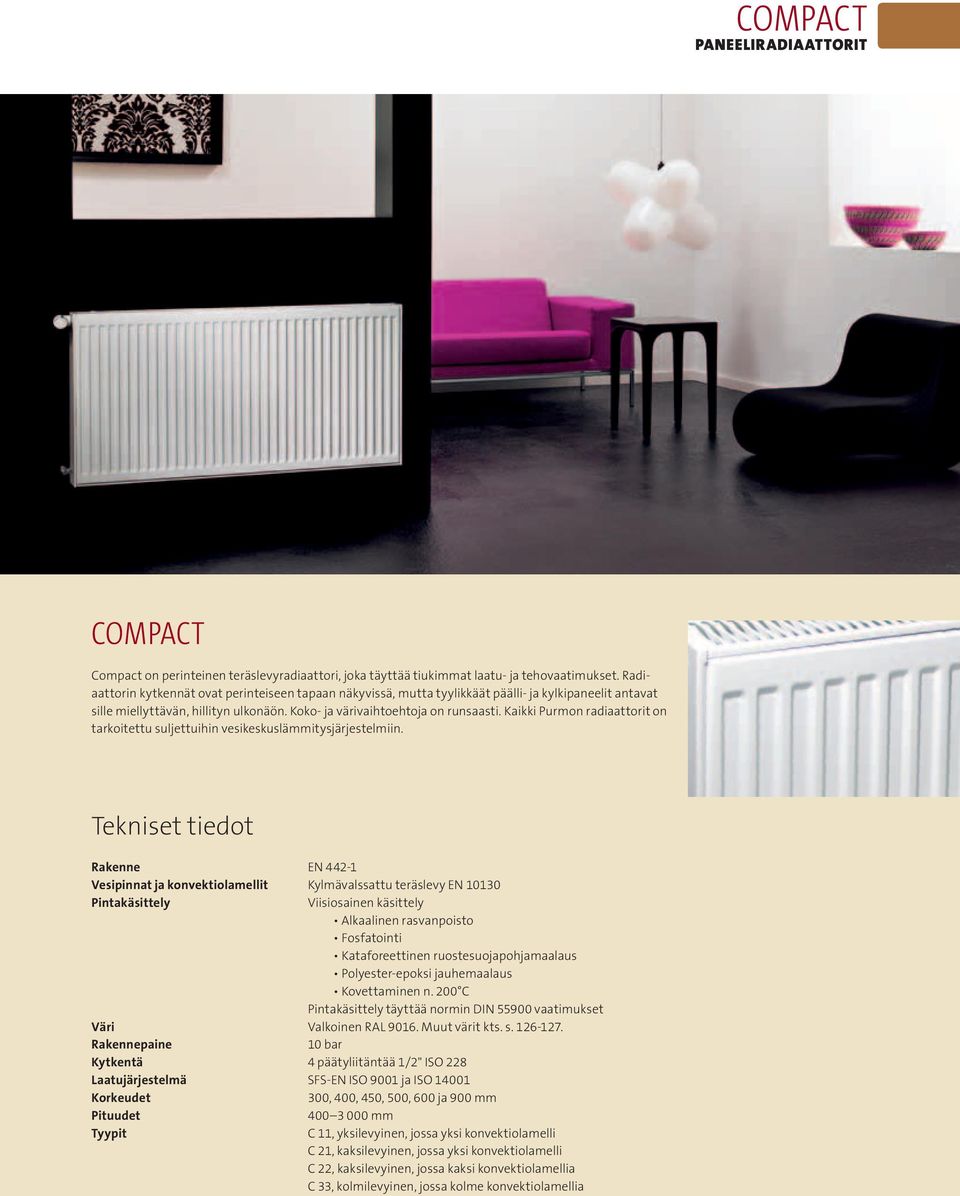

11 COMPACT PANEELIRADIAATTORIT COMPACT Compact on perinteinen teräslevyradiaattori, joka täyttää tiukimmat laatu- ja tehovaatimukset. Radiaattorin kytkennät ovat perinteiseen tapaan näkyvissä, mutta tyylikkäät päälli- ja kylkipaneelit antavat sille miellyttävän, hillityn ulkonäön. Koko- ja värivaihtoehtoja on runsaasti. Kaikki Purmon radiaattorit on tarkoitettu suljettuihin vesikeskuslämmitysjärjestelmiin. Tekniset tiedot Rakenne EN Vesipinnat ja konvektiolamellit Kylmävalssattu teräslevy EN Pintakäsittely Viisiosainen käsittely Alkaalinen rasvanpoisto Fosfatointi Kataforeettinen ruostesuojapohjamaalaus Polyester-epoksi jauhemaalaus Kovettaminen n. 200 C Pintakäsittely täyttää normin DIN vaatimukset Väri Valkoinen RAL Muut värit kts. s Rakennepaine 10 bar Kytkentä 4 päätyliitäntää 1/2" ISO 228 Laatujärjestelmä SFS-EN ISO 9001 ja ISO Korkeudet 300, 400, 450, 500, 600 ja 900 mm Pituudet mm Tyypit C 11, yksilevyinen, jossa yksi konvektiolamelli C 21, kaksilevyinen, jossa yksi konvektiolamelli C 22, kaksilevyinen, jossa kaksi konvektiolamellia C 33, kolmilevyinen, jossa kolme konvektiolamellia 11

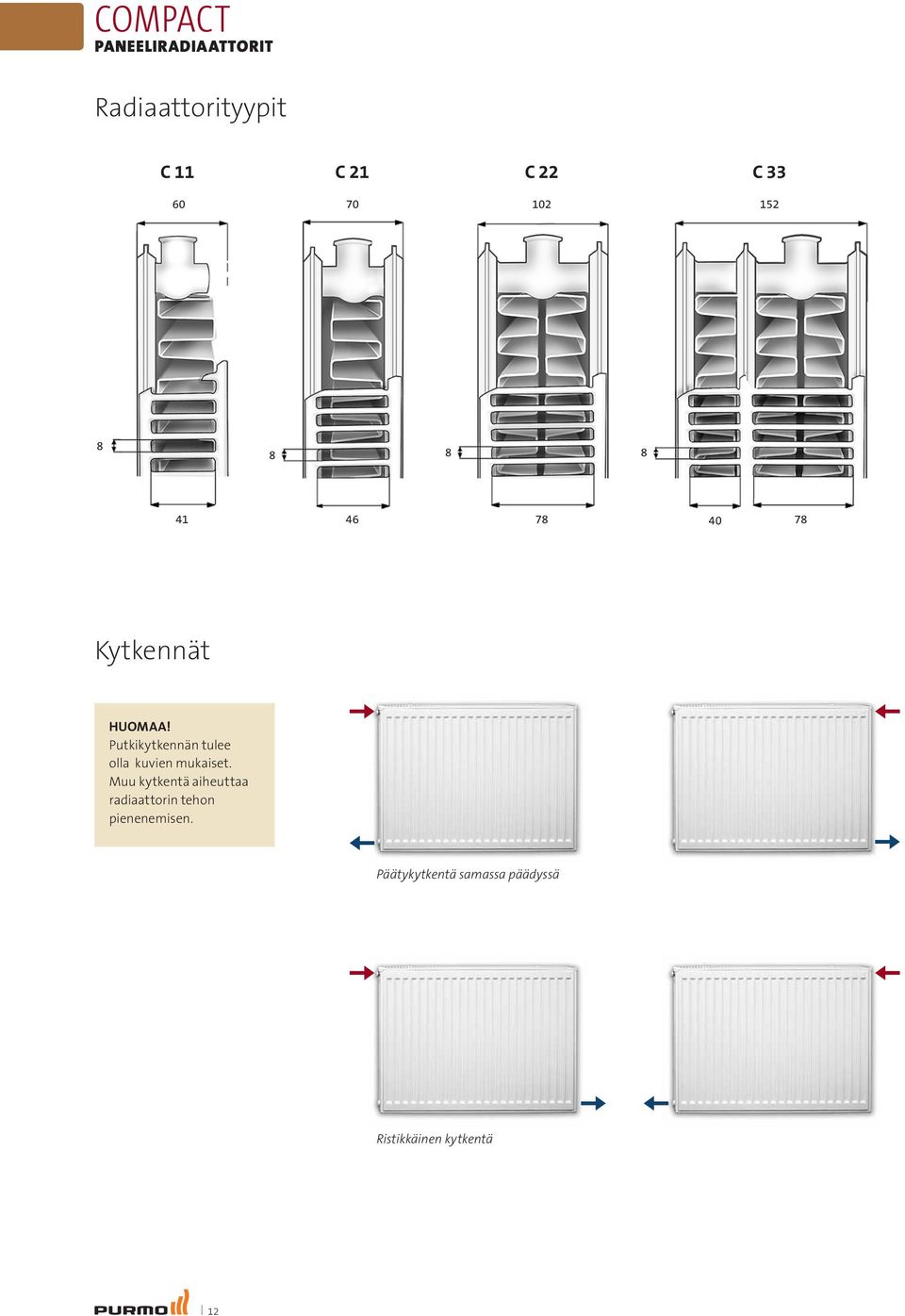

12 COMPACT PANEELIRADIAATTORIT Radiaattorityypit C 11 C 21 C 22 C Kytkennät Huomaa! Putkikytkennän tulee olla kuvien mukaiset. Muu kytkentä aiheuttaa radiaattorin tehon pienenemisen. Päätykytkentä samassa päädyssä Ristikkäinen kytkentä 12

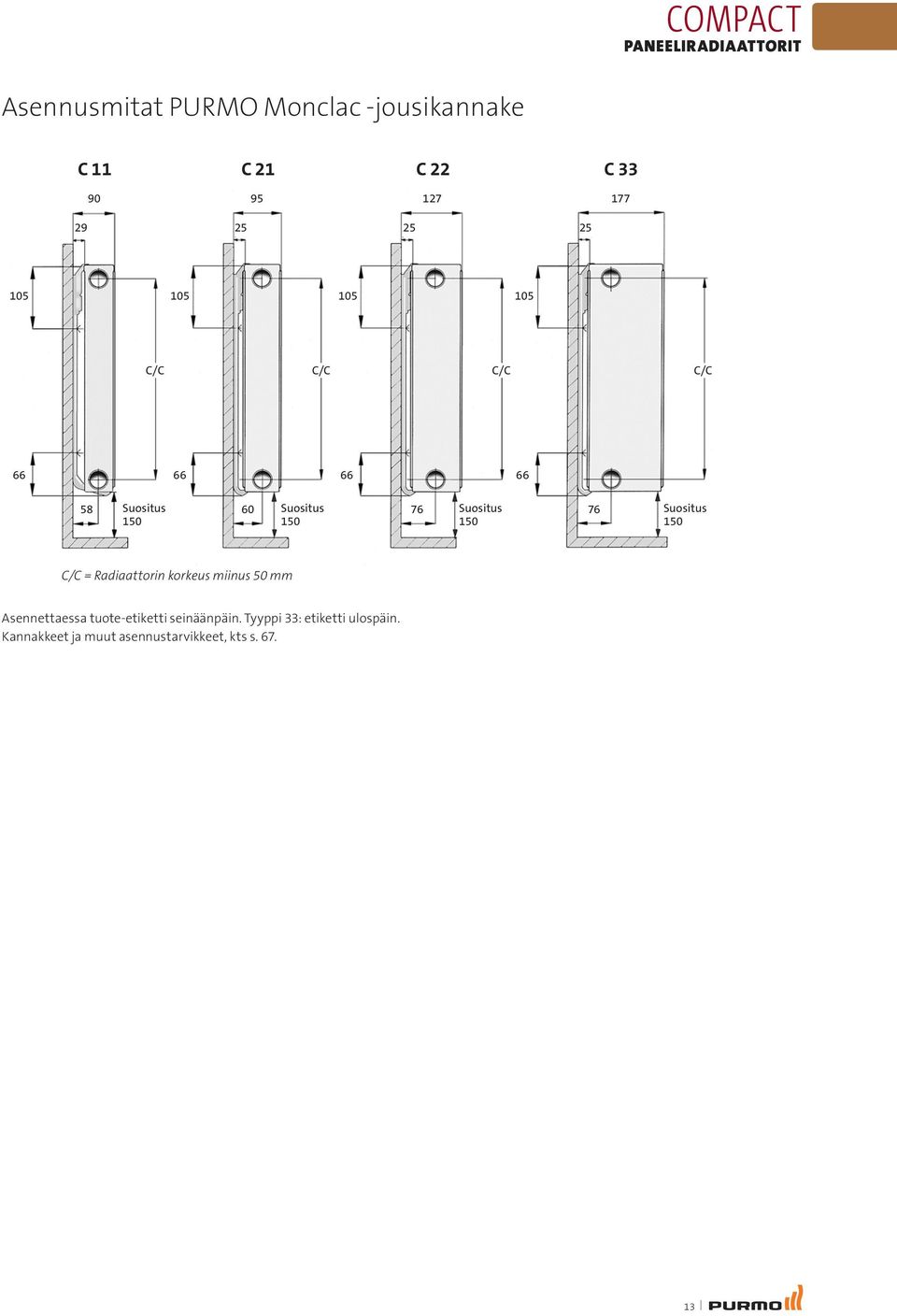

13 COMPACT PANEELIRADIAATTORIT Asennusmitat PURMO Monclac -jousikannake C 11 C 21 C 22 C C/C C/C C/C C/C Suositus Suositus Suositus Suositus 150 C/C = Radiaattorin korkeus miinus 50 mm Asennettaessa tuote-etiketti seinäänpäin. Tyyppi 33: etiketti ulospäin. Kannakkeet ja muut asennustarvikkeet, kts s

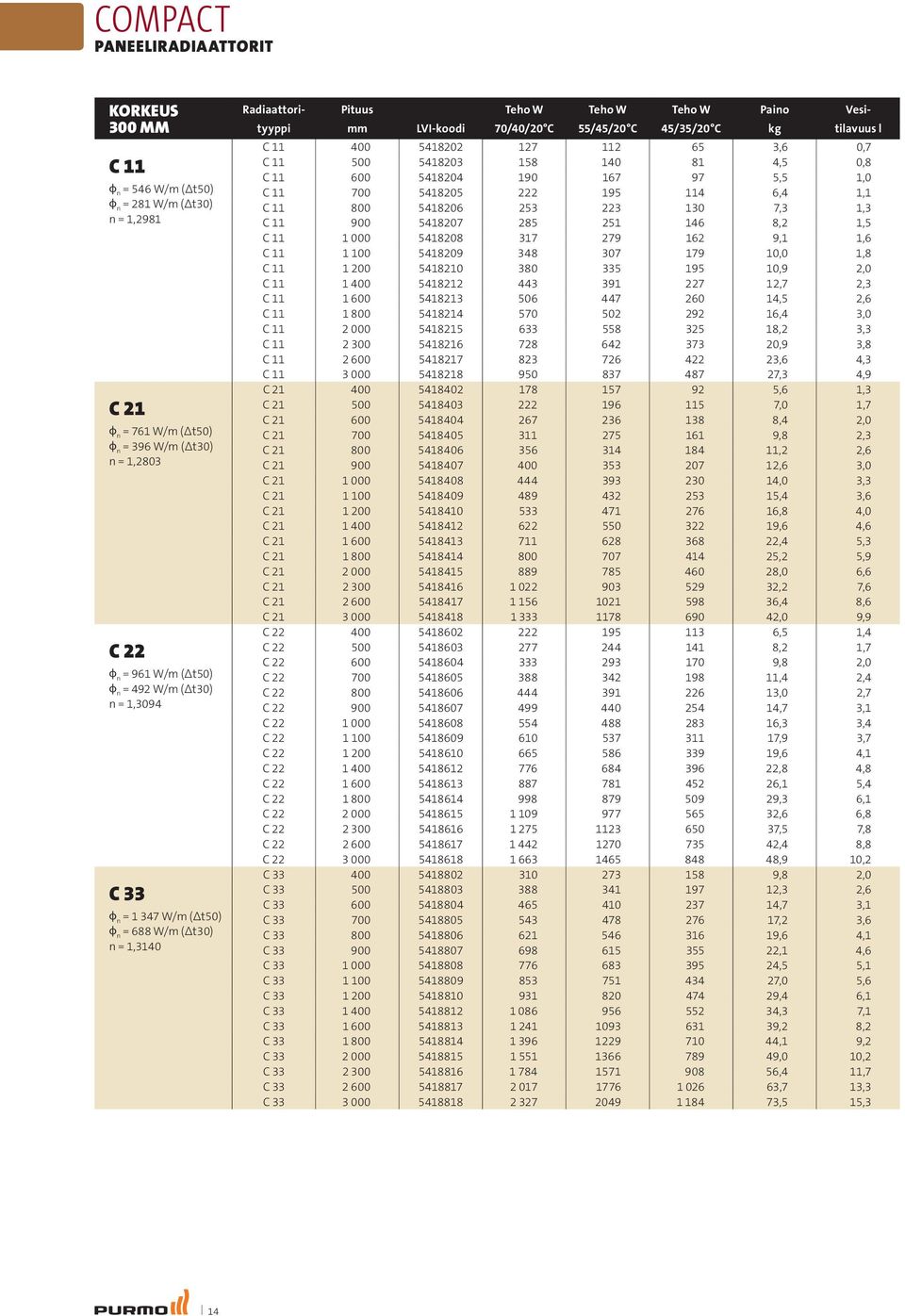

14 COMPACT PANEELIRADIAATTORIT Korkeus 300 mm C 11 = 546 W/m ( t50) = 281 W/m ( t30) n = 1,2981 C 21 = 761 W/m ( t50) = 396 W/m ( t30) n = 1,2803 C 22 = 961 W/m ( t50) = 492 W/m ( t30) n = 1,3094 C 33 = W/m ( t50) = 688 W/m ( t30) n = 1,3140 Radiaattori- Pituus Teho W Teho W Teho W Paino Vesi- tyyppi mm LVI-koodi 70/40/20 C 55/45/20 C 45/35/20 C kg tilavuus l C ,6 0,7 C ,5 0,8 C ,5 1,0 C ,4 1,1 C ,3 1,3 C ,2 1,5 C ,1 1,6 C ,0 1,8 C ,9 2,0 C ,7 2,3 C ,5 2,6 C ,4 3,0 C ,2 3,3 C ,9 3,8 C ,6 4,3 C ,3 4,9 C ,6 1,3 C ,0 1,7 C ,4 2,0 C ,8 2,3 C ,2 2,6 C ,6 3,0 C ,0 3,3 C ,4 3,6 C ,8 4,0 C ,6 4,6 C ,4 5,3 C ,2 5,9 C ,0 6,6 C ,2 7,6 C ,4 8,6 C ,0 9,9 C ,5 1,4 C ,2 1,7 C ,8 2,0 C ,4 2,4 C ,0 2,7 C ,7 3,1 C ,3 3,4 C ,9 3,7 C ,6 4,1 C ,8 4,8 C ,1 5,4 C ,3 6,1 C ,6 6,8 C ,5 7,8 C ,4 8,8 C ,9 10,2 C ,8 2,0 C ,3 2,6 C ,7 3,1 C ,2 3,6 C ,6 4,1 C ,1 4,6 C ,5 5,1 C ,0 5,6 C ,4 6,1 C ,3 7,1 C ,2 8,2 C ,1 9,2 C ,0 10,2 C ,4 11,7 C ,7 13,3 C ,5 15,3 14

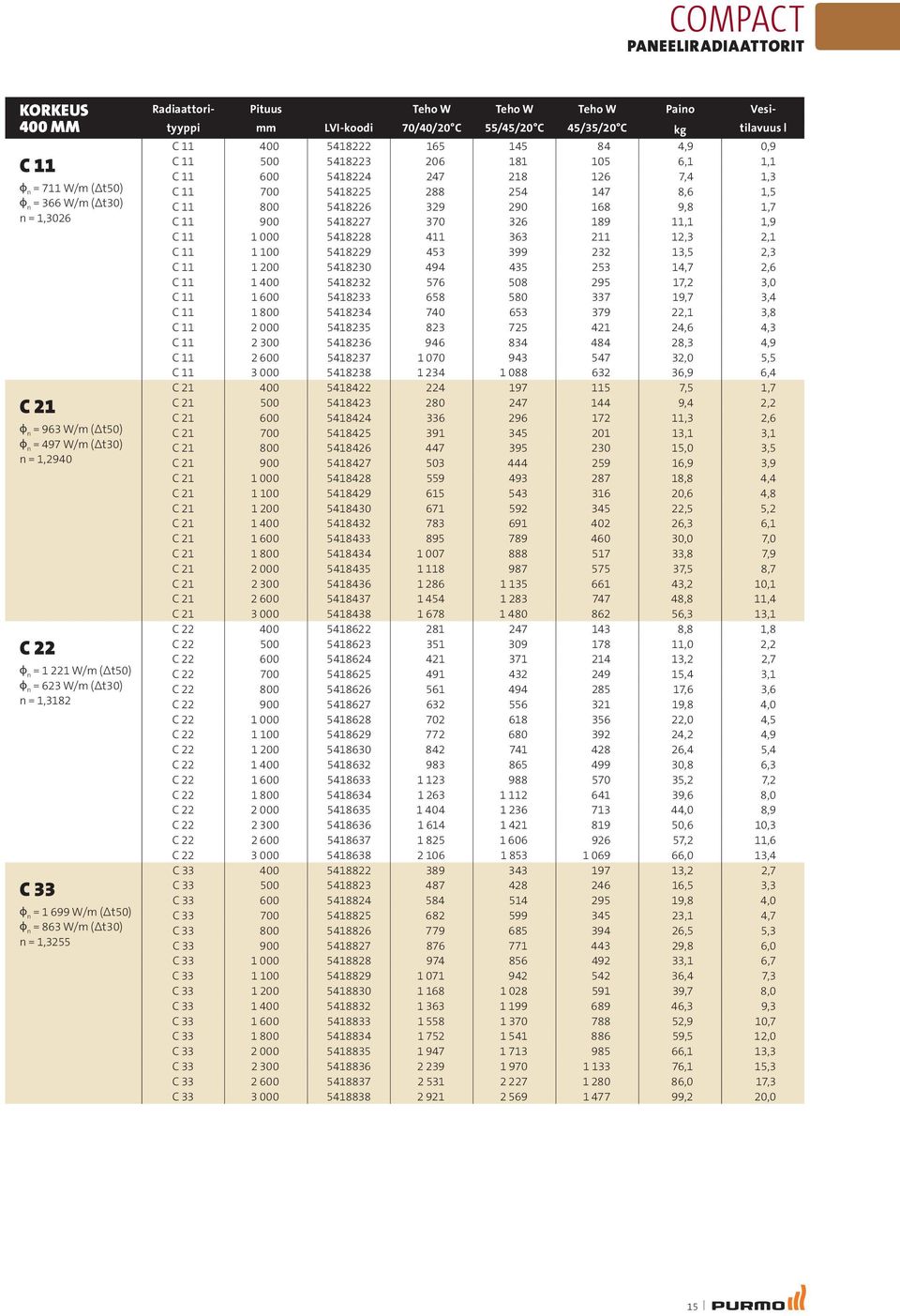

15 COMPACT PANEELIRADIAATTORIT Korkeus 400 mm C 11 = 711 W/m ( t50) = 366 W/m ( t30) n = 1,3026 C 21 = 963 W/m ( t50) = 497 W/m ( t30) n = 1,2940 C 22 = W/m ( t50) = 623 W/m ( t30) n = 1,3182 C 33 = W/m ( t50) = 863 W/m ( t30) n = 1,3255 Radiaattori- Pituus Teho W Teho W Teho W Paino Vesi- tyyppi mm LVI-koodi 70/40/20 C 55/45/20 C 45/35/20 C kg tilavuus l C ,9 0,9 C ,1 1,1 C ,4 1,3 C ,6 1,5 C ,8 1,7 C ,1 1,9 C ,3 2,1 C ,5 2,3 C ,7 2,6 C ,2 3,0 C ,7 3,4 C ,1 3,8 C ,6 4,3 C ,3 4,9 C ,0 5,5 C ,9 6,4 C ,5 1,7 C ,4 2,2 C ,3 2,6 C ,1 3,1 C ,0 3,5 C ,9 3,9 C ,8 4,4 C ,6 4,8 C ,5 5,2 C ,3 6,1 C ,0 7,0 C ,8 7,9 C ,5 8,7 C ,2 10,1 C ,8 11,4 C ,3 13,1 C ,8 1,8 C ,0 2,2 C ,2 2,7 C ,4 3,1 C ,6 3,6 C ,8 4,0 C ,0 4,5 C ,2 4,9 C ,4 5,4 C ,8 6,3 C ,2 7,2 C ,6 8,0 C ,0 8,9 C ,6 10,3 C ,2 11,6 C ,0 13,4 C ,2 2,7 C ,5 3,3 C ,8 4,0 C ,1 4,7 C ,5 5,3 C ,8 6,0 C ,1 6,7 C ,4 7,3 C ,7 8,0 C ,3 9,3 C ,9 10,7 C ,5 12,0 C ,1 13,3 C ,1 15,3 C ,0 17,3 C ,2 20,0 15

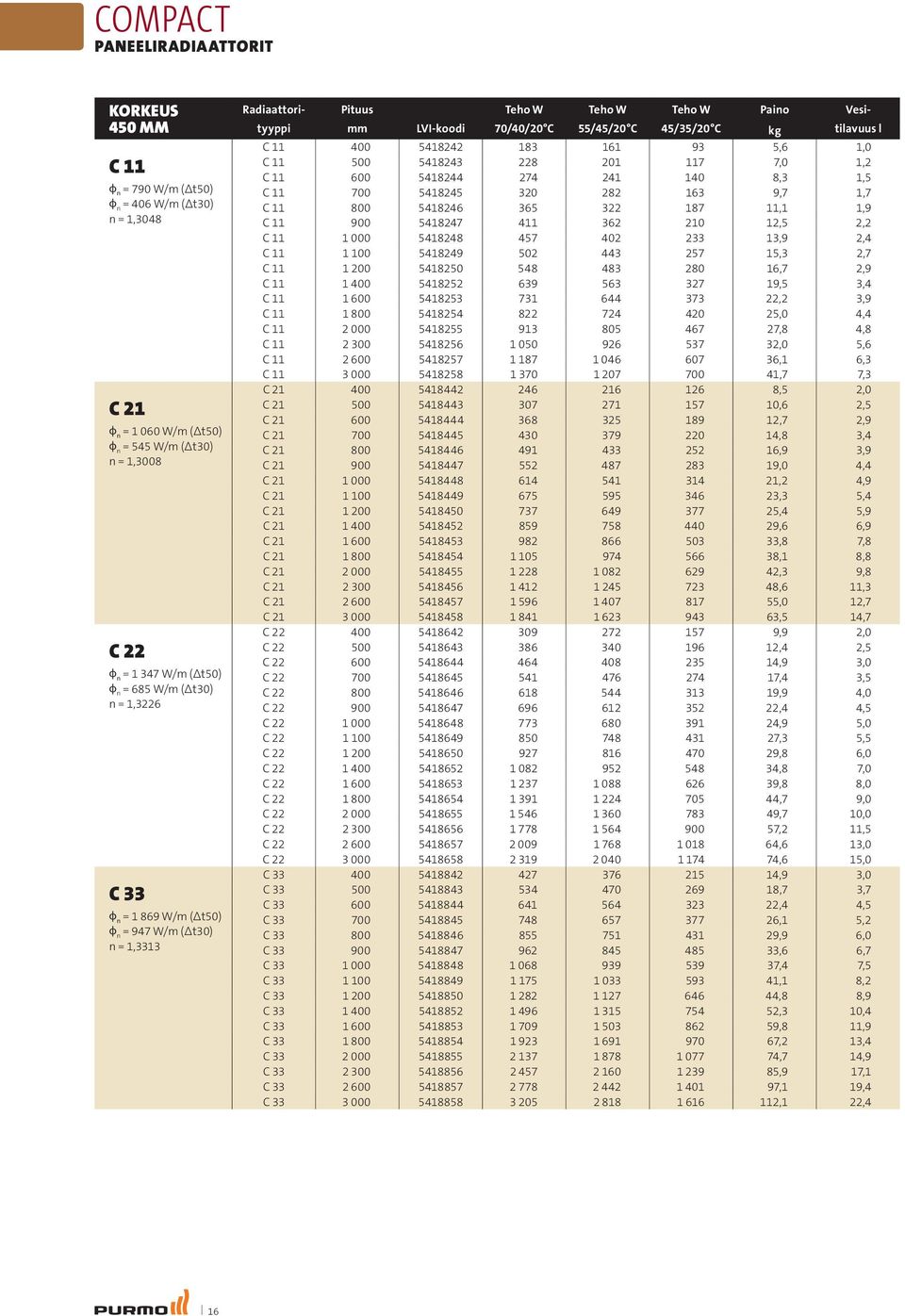

16 COMPACT PANEELIRADIAATTORIT Korkeus 450 mm C 11 = 790 W/m ( t50) = 406 W/m ( t30) n = 1,3048 C 21 = W/m ( t50) = 545 W/m ( t30) n = 1,3008 C 22 = W/m ( t50) = 685 W/m ( t30) n = 1,3226 C 33 = W/m ( t50) = 947 W/m ( t30) n = 1,3313 Radiaattori- Pituus Teho W Teho W Teho W Paino Vesi- tyyppi mm LVI-koodi 70/40/20 C 55/45/20 C 45/35/20 C kg tilavuus l C ,6 1,0 C ,0 1,2 C ,3 1,5 C ,7 1,7 C ,1 1,9 C ,5 2,2 C ,9 2,4 C ,3 2,7 C ,7 2,9 C ,5 3,4 C ,2 3,9 C ,0 4,4 C ,8 4,8 C ,0 5,6 C ,1 6,3 C ,7 7,3 C ,5 2,0 C ,6 2,5 C ,7 2,9 C ,8 3,4 C ,9 3,9 C ,0 4,4 C ,2 4,9 C ,3 5,4 C ,4 5,9 C ,6 6,9 C ,8 7,8 C ,1 8,8 C ,3 9,8 C ,6 11,3 C ,0 12,7 C ,5 14,7 C ,9 2,0 C ,4 2,5 C ,9 3,0 C ,4 3,5 C ,9 4,0 C ,4 4,5 C ,9 5,0 C ,3 5,5 C ,8 6,0 C ,8 7,0 C ,8 8,0 C ,7 9,0 C ,7 10,0 C ,2 11,5 C ,6 13,0 C ,6 15,0 C ,9 3,0 C ,7 3,7 C ,4 4,5 C ,1 5,2 C ,9 6,0 C ,6 6,7 C ,4 7,5 C ,1 8,2 C ,8 8,9 C ,3 10,4 C ,8 11,9 C ,2 13,4 C ,7 14,9 C ,9 17,1 C ,1 19,4 C ,1 22,4 16

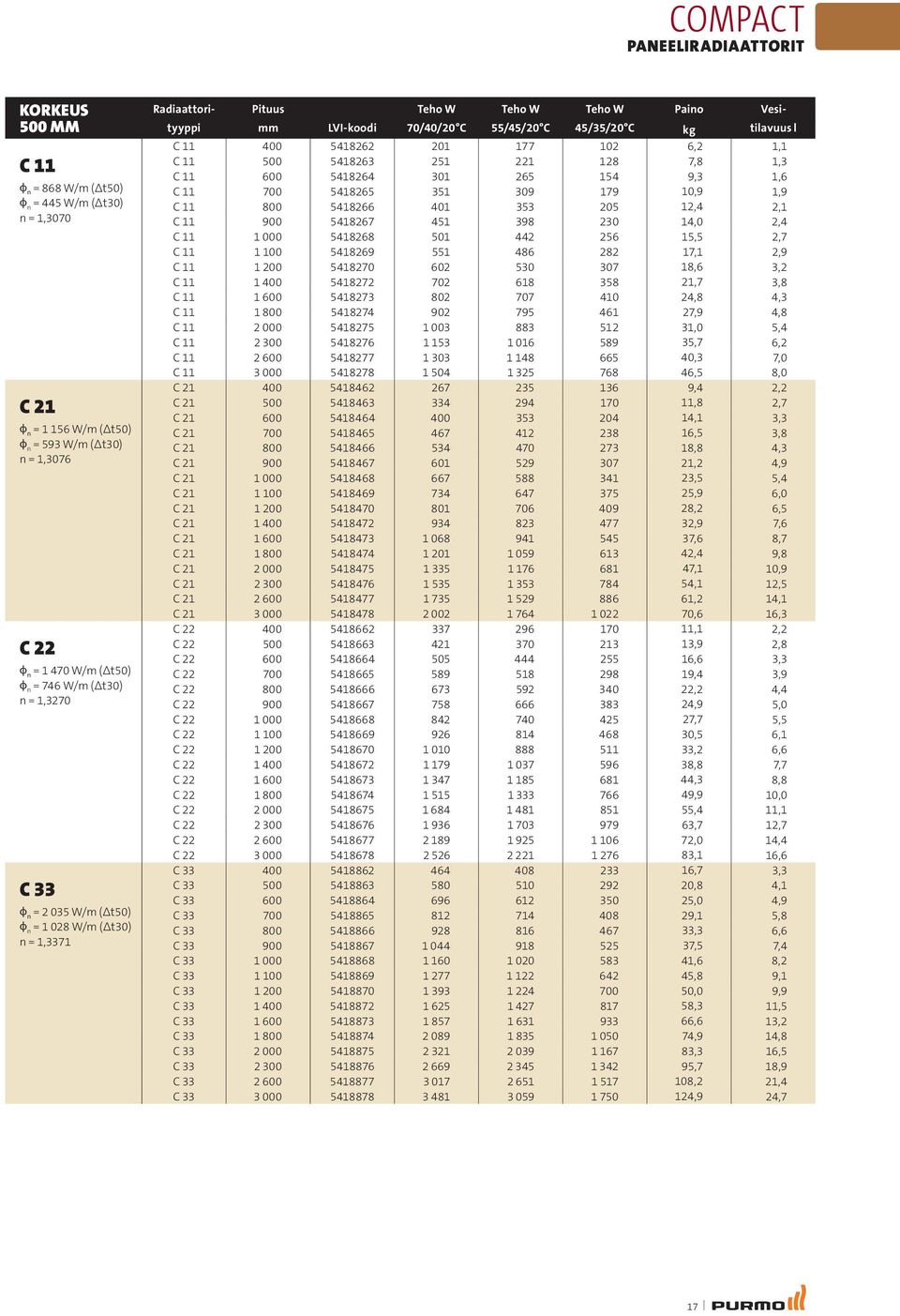

17 COMPACT PANEELIRADIAATTORIT Korkeus 500 mm C 11 = 868 W/m ( t50) = 445 W/m ( t30) n = 1,3070 C 21 = W/m ( t50) = 593 W/m ( t30) n = 1,3076 C 22 = W/m ( t50) = 746 W/m ( t30) n = 1,3270 C 33 = W/m ( t50) = W/m ( t30) n = 1,3371 Radiaattori- Pituus Teho W Teho W Teho W Paino Vesi- tyyppi mm LVI-koodi 70/40/20 C 55/45/20 C 45/35/20 C kg tilavuus l C ,2 1,1 C ,8 1,3 C ,3 1,6 C ,9 1,9 C ,4 2,1 C ,0 2,4 C ,5 2,7 C ,1 2,9 C ,6 3,2 C ,7 3,8 C ,8 4,3 C ,9 4,8 C ,0 5,4 C ,7 6,2 C ,3 7,0 C ,5 8,0 C ,4 2,2 C ,8 2,7 C ,1 3,3 C ,5 3,8 C ,8 4,3 C ,2 4,9 C ,5 5,4 C ,9 6,0 C ,2 6,5 C ,9 7,6 C ,6 8,7 C ,4 9,8 C ,1 10,9 C ,1 12,5 C ,2 14,1 C ,6 16,3 C ,1 2,2 C ,9 2,8 C ,6 3,3 C ,4 3,9 C ,2 4,4 C ,9 5,0 C ,7 5,5 C ,5 6,1 C ,2 6,6 C ,8 7,7 C ,3 8,8 C ,9 10,0 C ,4 11,1 C ,7 12,7 C ,0 14,4 C ,1 16,6 C ,7 3,3 C ,8 4,1 C ,0 4,9 C ,1 5,8 C ,3 6,6 C ,5 7,4 C ,6 8,2 C ,8 9,1 C ,0 9,9 C ,3 11,5 C ,6 13,2 C ,9 14,8 C ,3 16,5 C ,7 18,9 C ,2 21,4 C ,9 24,7 17

18 COMPACT PANEELIRADIAATTORIT Korkeus 600 mm C 11 = W/m ( t50) = 521 W/m ( t30) n = 1,3115 C 21 = W/m ( t50) = 682 W/m ( t30) n = 1,3213 C 22 = W/m ( t50) = 864 W/m ( t30) n = 1,3358 C 33 = W/m ( t50) = W/m ( t30) n = 1,3486 Radiaattori- Pituus Teho W Teho W Teho W Paino Vesi- tyyppi mm LVI-koodi 70/40/20 C 55/45/20 C 45/35/20 C kg tilavuus l C ,5 1,3 C ,4 1,6 C ,2 1,9 C ,1 2,2 C ,0 2,6 C ,8 2,9 C ,7 3,2 C ,6 3,5 C ,4 3,8 C ,2 4,5 C ,9 5,1 C ,7 5,8 C ,4 6,4 C ,0 7,4 C ,6 8,3 C ,1 9,6 C ,4 2,6 C ,0 3,3 C ,6 3,9 C ,1 4,6 C ,7 5,2 C ,3 5,9 C ,9 6,5 C ,5 7,2 C ,1 7,8 C ,3 9,1 C ,5 10,4 C ,7 11,7 C ,8 13,0 C ,6 15,0 C ,4 16,9 C ,8 19,5 C ,4 2,6 C ,7 3,3 C ,0 4,0 C ,4 4,6 C ,7 5,3 C ,1 5,9 C ,4 6,6 C ,7 7,3 C ,1 7,9 C ,8 9,2 C ,4 10,6 C ,1 11,9 C ,8 13,2 C ,8 15,2 C ,8 17,2 C ,2 19,8 C ,1 3,9 C ,1 4,9 C ,1 5,9 C ,1 6,9 C ,2 7,8 C ,2 8,8 C ,2 9,8 C ,2 10,8 C ,2 11,8 C ,3 13,7 C ,3 15,7 C ,4 17,6 C ,4 19,6 C ,5 22,5 C ,5 25,5 C ,6 29,4 18

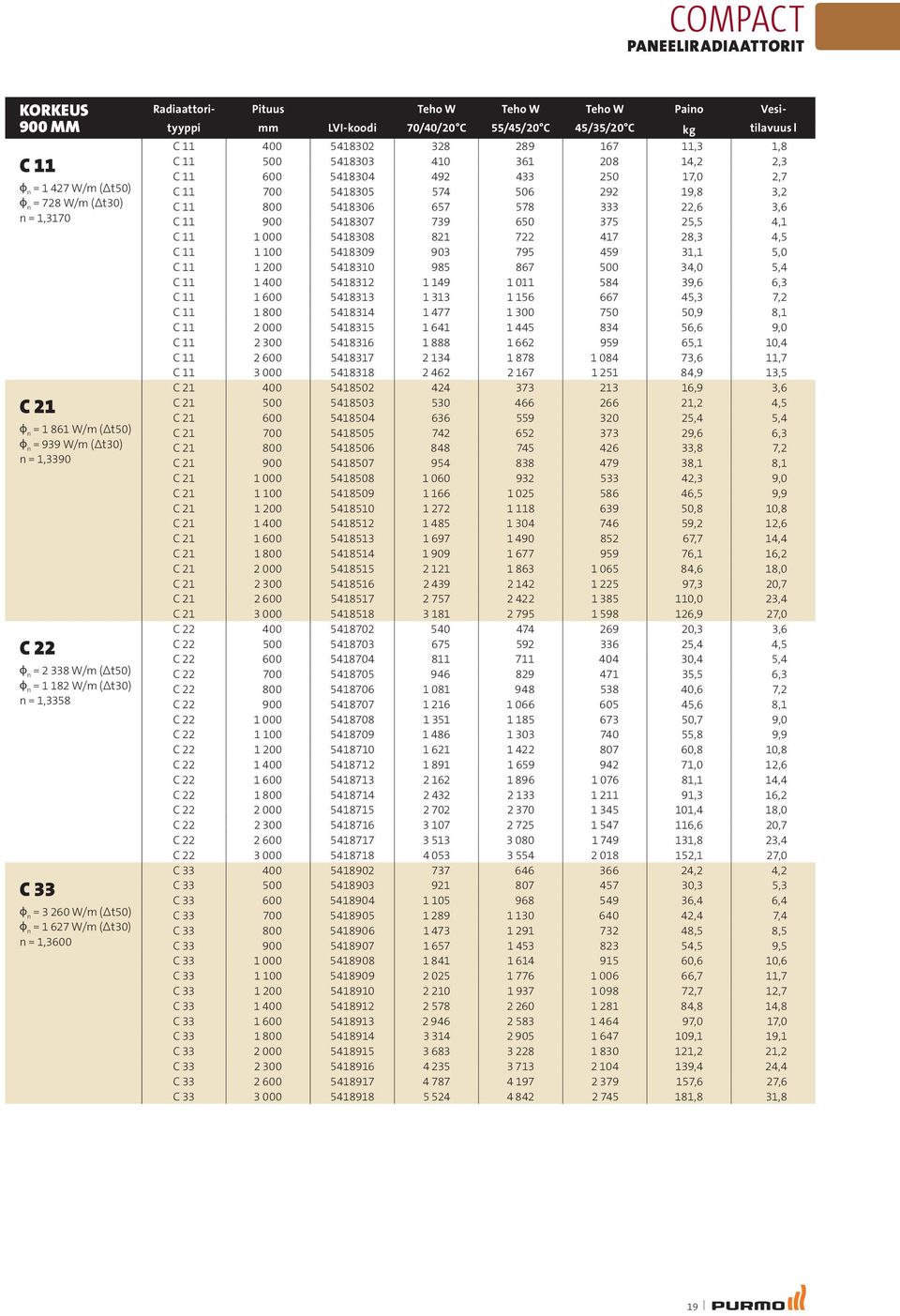

19 COMPACT PANEELIRADIAATTORIT Korkeus 900 mm C 11 = W/m ( t50) = 728 W/m ( t30) n = 1,3170 C 21 = W/m ( t50) = 939 W/m ( t30) n = 1,3390 C 22 = W/m ( t50) = W/m ( t30) n = 1,3358 C 33 = W/m ( t50) = W/m ( t30) n = 1,3600 Radiaattori- Pituus Teho W Teho W Teho W Paino Vesi- tyyppi mm LVI-koodi 70/40/20 C 55/45/20 C 45/35/20 C kg tilavuus l C ,3 1,8 C ,2 2,3 C ,0 2,7 C ,8 3,2 C ,6 3,6 C ,5 4,1 C ,3 4,5 C ,1 5,0 C ,0 5,4 C ,6 6,3 C ,3 7,2 C ,9 8,1 C ,6 9,0 C ,1 10,4 C ,6 11,7 C ,9 13,5 C ,9 3,6 C ,2 4,5 C ,4 5,4 C ,6 6,3 C ,8 7,2 C ,1 8,1 C ,3 9,0 C ,5 9,9 C ,8 10,8 C ,2 12,6 C ,7 14,4 C ,1 16,2 C ,6 18,0 C ,3 20,7 C ,0 23,4 C ,9 27,0 C ,3 3,6 C ,4 4,5 C ,4 5,4 C ,5 6,3 C ,6 7,2 C ,6 8,1 C ,7 9,0 C ,8 9,9 C ,8 10,8 C ,0 12,6 C ,1 14,4 C ,3 16,2 C ,4 18,0 C ,6 20,7 C ,8 23,4 C ,1 27,0 C ,2 4,2 C ,3 5,3 C ,4 6,4 C ,4 7,4 C ,5 8,5 C ,5 9,5 C ,6 10,6 C ,7 11,7 C ,7 12,7 C ,8 14,8 C ,0 17,0 C ,1 19,1 C ,2 21,2 C ,4 24,4 C ,6 27,6 C ,8 31,8 19

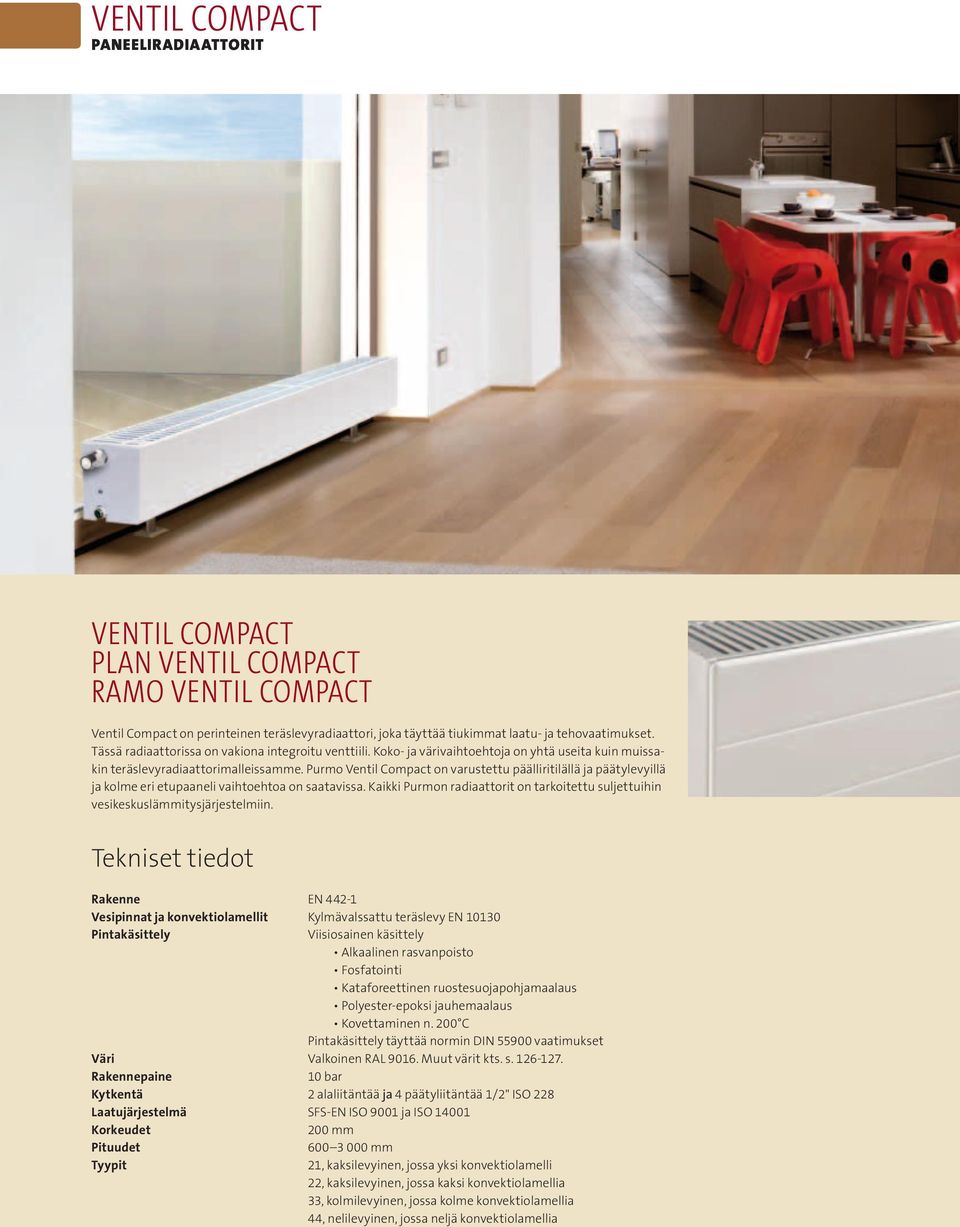

20 VENTIL COMPACT PANEELIRADIAATTORIT VENTIL COMPACT PLAN VENTIL COMPACT RAMO VENTIL COMPACT Ventil Compact on perinteinen teräslevyradiaattori, joka täyttää tiukimmat laatu- ja tehovaatimukset. Tässä radiaattorissa on vakiona integroitu venttiili. Koko- ja värivaihtoehtoja on yhtä useita kuin muissakin teräslevyradiaattorimalleissamme. Purmo Ventil Compact on varustettu päälliritilällä ja päätylevyillä ja kolme eri etupaaneli vaihtoehtoa on saatavissa. Kaikki Purmon radiaattorit on tarkoitettu suljettuihin vesikeskuslämmitysjärjestelmiin. Tekniset tiedot Rakenne EN Vesipinnat ja konvektiolamellit Kylmävalssattu teräslevy EN Pintakäsittely Viisiosainen käsittely Alkaalinen rasvanpoisto Fosfatointi Kataforeettinen ruostesuojapohjamaalaus Polyester-epoksi jauhemaalaus Kovettaminen n. 200 C Pintakäsittely täyttää normin DIN vaatimukset Väri Valkoinen RAL Muut värit kts. s Rakennepaine 10 bar Kytkentä 2 alaliitäntää ja 4 päätyliitäntää 1/2" ISO 228 Laatujärjestelmä SFS-EN ISO 9001 ja ISO Korkeudet 200 mm Pituudet mm Tyypit 21, kaksilevyinen, jossa yksi konvektiolamelli 22, kaksilevyinen, jossa kaksi konvektiolamellia 33, kolmilevyinen, jossa kolme konvektiolamellia 44, nelilevyinen, jossa neljä konvektiolamellia 20
