1 XXL Pystytys- ja käyttöohjeet

2 Sisällysluettelo Sivu Osa Aihe Yleistä Uniiroof sääsuoja 2. Perustiedot lyhyesti 2 3. Uniroof katon komponentit 3 4. Uniroof harjakaton mitat 4 5. Katon asennus 5.1 Yleiset ohjeet asennustyöhön 5.2 Kantavan rungon asennus Kattotuolien asennus Peitteen asentaminen 5.5 Kattopeitteen asentaminen 5.6 Muutama perusasia asennusta helpottamaan 8 6. Kantavan rungon vakavuuden varmistaminen 9 7. Olosuhteiden ja ulkoisten tekijöiden vaikutus 8. PVC Peitteiden korjaaminen Katteiden tarvittavat osat 14 Yhteystiedot - 0 -

3 1. YLEISTÄ UNIROOF XXL SÄÄSUOJA Uniroof katto on siisti ja kevyt asenteinen sääsuojakatto. Se on helppo ja nopea asentaa kohteen mukaan, joko harjakaton muotoon tai vain yhden lappeen muotoiseksi eli pulpettikatoksi. Sen asentaminen käy tarvittaessa ilman apunosturia mutta asennettaessa suositellaan käytettäväksi nosturia turvallisuus syistä. Katon kantava rakenne on alumiiniristikko. Katto koostuu vakiomallisista osista. kattotuolit ovat modulimittaisia ristikkopalkkeja lisättynä harja ja räystäsosilla. Kattotuolit kiinnitetään tukirakenteisiin niille tarkoitetuilla osilla. Useinmiten tukirakenteena on Uniround teline jonka leveys on 0,73 tai 1,09 m ja silloin käytettään kiinitykseen sihen tarkoitettua kattokiinnikepalkkia. Mikäli kattorakennetta käytettään jossakin muussa rakenteessa on kattotuolien kiinnityminen tukirakenteeseen aina suunniteltava huolellisesti tapauskohtaisesti. Kun kattotuolit on asennettu asennetaan molemmin puolin reunavahvistettu määrämittainen PVC kattopeite. Se vedetään kattotuolin yläpaarteessa oleviin uriin. Näin valmistuu yhtenäinen sääsuojakatos. Kattorakenne voidaan rakentaa eri muotoon tarpeen mukaisesti. Harjakattomalliseksi tai pulpetikaton muotoon. Yleisesti harjakaton kaltevuus on 20º. Alumiininen rakenne rajoitta kattotuolin jännepituuden maksimissa 44,0m:n. Uniroof katteen harjaväli on 2,57 joka on yhteensopiva Uniround telineen lohkojaon kanssa. katon pituuden mukaan tulee huolehtia vaaka ja ristijäykisteistä. Niin sanottu jäykistuslohko on pakollinen joka toisessa lohkossa ulkomitan maksimissaan 32,8 m. Silloin tulee asentaa vaakatukiristikot jotka tukevat ylä sekä alapaarretta. Tämän lisäksi tulee jokainen lohkoväli varustaa vaaka ja vinositein. Mikäli jänneväli ylittää 32,8 m tulee tehdä tapauskohtainen tarkastelu ja jokaisen kattotuolin alla tulee käyttää harusta. Sääsuojan mitoituksessa on huomioitava tuulikuorma 0,8 kn/m2 ( -0,5 kn/m2 (uusien EU sääsuojoa koskevan direktiivin mukaan) Sekä talvirakentamisessa on huomioitava alennettu lumikuorma 0,25 kn/m2 (tarkoitta korkeintaa 0,10 m lumikerrosta) 2. PERUSTIEDOT LYHYESTI - harjakatto, katon kaltevuus 20º - jänneväli maksimissaan 32,8 m ilman erillisiä harustankoja - lohkojen leveys 2,57 m - tukirakenne SQR UNIROUND järjestelmä tai SQR UNIKEHÄ. Telineen runkoleveys 1,09 tai 0,72 m - kattotuolirakenne vahvistettu vaakasidekehin joka toisessa lohkovälissä aina maksimi jänneväliin saakka. - tuulikuorma 0,8 kn/m² (huomioi direktiivien kuormauolettamukset sääduojarakenteelle - alennettu lumikuorma oletuksen mukaisesti 0,25 kn/m² - 1 -

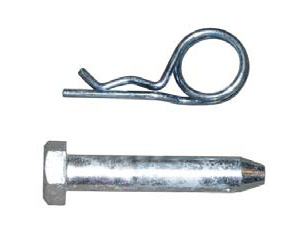

4 3. UNIROOF KATON KOMPONENTIT Uniroof katto-ristikkopalkkit tuote nr. pituus paino ,0 29, ,5 18,10 Uniroof katon harjakappale 20² tuote nr. pituus paino ,50 Uniroof räystäskappale tuote nr. pituus paino ,3 Uniroof vaakasideristikko tuote nr. pituus x korkeus paino ,57x0,5 10, ,57x1,0 18,5 Vaaka ja vinosideputket tuote nr. pituus paino Vaaka ,57 4,5 Vinoside ,97 5,0 Kattokiinnikepalkki tuote nr. pituus paino 0, ,73 12,8 10, ,09 15, tuote nr. paino Ristikon tiiviste ,005 Pultti M 14x ,080 Mutteri M ,010 Lukitustappi 14x77 mm ,110 Varmistussokka ,010

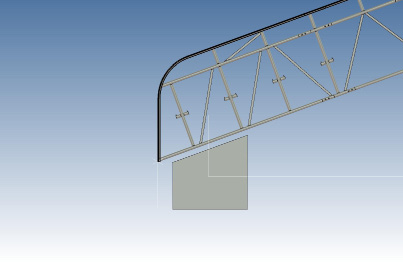

5 Uniroof PVC-sääsuojapeite ( n. 600 g/m²) tuote nr. leveys pituus paino ,57 26,00 40 kg ,57 29,00 45 kg ,57 32,00 50 kg ,57 35,00 54 kg ,57 38,00 59 kg ,57 41,00 64 kg ,57 44,00 66 kg ,57 47,00 68 kg ,57 50,00 73 kg ,57 53,00 82 kg Uniroof seinpeitteen kisko tuote nr. pituus paino ,0 m 6,2 kg Uniroof seinäpeitekiskon lukite pituus paino ,2 m 1,33kg 4. UNIROOF HARJAKATON MITAT ulkomitta ulkoreunasta ulkoreunaan jänneväli tuen keskeltä keskelle Mitoituksessa on otettu huomioon ristikon ylitys tuentatornista noin 15 cm ja tuentaleveytenä on käytetty mitoituksessa 1,09 leveää telinettä. Kattoristikon osat ja peitteiden pituudet Jänne-väli Ulkomitta vapaa sisä räystäs harja ristikko ristikko peitteen päätymitta ristikko ristikko 1,5 m 3,0 m pituus m peite m 20,10 m 21,49 m 19,01 m ,00 m 21,49 m 22,92 m 24,31 m 21,83 m ,00 m 24,31 m 25,74 m 27,13 m 24,65 m ,00 m 27,13 m 28,56 m 29,95 m 27,47 m ,00 m 29,95 m 31,38 m 32,77 m 30,29 m ,00 m 32,77 m 34,20 m 35,59 m 33,11 m ,00 m 35,59 m 36,92 m 38,30 m 35,82 m ,00 m 38,30 m 39,84 m 41,23 m 38,75 m ,00 m 41,23 m 42,66 m 44,05 m 41,57 m ,00 m 44,05 m 45,47 m 46,86 m 44,38 m ,00 m 46,86 m - 3 -

6 5. KATON ASENNUS 5.1 Yleiset ohjeet asennustyöhön. Kuten kaikissa muissakin telinetöissä on myös katon asennuksessa huomioitava asiaankuuluvat ohjeet ja asetukset. Kaikien työhön osallistuvien on varustauduttava asiaankuuluvin turvalaittein ja varustein. Kaikki työhon osallistuvat on perehdytettävä asennustapaan ja ohjeistettava käyttöohjeiden noudattamiseen, samoin kuin kaikkiin muihin rakennusalan asetuksia koskien rakennus- teline- ja kattotöitä, sekä muita mahdollisia vaatimuksia ja normeja noudattaen. Kuhunkin työvaiheeseen on nimettävä vastuullinen työnjohtaja ja valvoja jonka tehtävänä on valvoa asennus- muuttos ja purkutyövaiheet. Valvojan tehtäviin kuuluu myös vastuu asennettavien osien turvallisuudesta ja niiden kunnosta. Vahingoittuneita osia ei saa asentaa eikä käyttää. Asnnustyön aikana on myös huolehdittava olosuhteista ja tuulen voimakkuuden ylittäessä 12 m/s on asennustyö keskeytettävä. Asennustyön päätyttyä on rakennelma tarkastettava huolellisesti. Kaikki liitos osat ja liitoksen varmistus pultit ja sokat on käytävä läpi. Kun tarkastustoimenpide on suoritettu ja kattorakennelma on ankkuroitu ja vahvistettu suunnitelmien mukaisesti. Tämän jälkeen voidaan asentaa itse katemateriaali. Rakennelman vakavuus on tarkasteltava säännöllisin väliajoin, varsinkin pitkä aikaisten työtaukojen, myrskyn, voimakkaan sateen tai lumikuurojen tai muiden ilmastovaikutusten jälkeen. Tarkastus tehdään käsittäen koko kantavan rakenteen ja liitosten sekä ankuroinnin osalta, että ne vastaavat alkuperäisiä laskelmia ja suunnitelmia Kantavan rungon asennus Kantava runko voidaan tehdä QSR Uniround telineestä tai QSR kehätelineestä. Joiden leveys on 1,09 tai 0,73 m. Runkojen pystytys tulee tehdä käyttöohjeiden mukaisesti ja koko rakenteen vakavuus tulee varmistaa staattisten laskelmien avulla. Rungon pystyliitokset on varmistettava lukitustapein. Staattisia kuormia vastaavasti on koko rakennelma ankkuroitava tai varustettava vastapinoin. 5.3 Kattotuolien asennus Kun kantava runko on asennettu oikeaan korkeuteen ja se on ankkuroitu suunnitelmien mukaisesti voidaan siirtyä kattoristikoiden asennukseen. Ensimmäisenä asennetaan runkoleveyden mukaan kattokiinnittimet. (kuva 1 ) Kun kiinnittimet on asennettu kasataan maassa kattotuoli oikeaan mittaan. Kattotuoli koostuu harjakappaleesta ristikopalkeista ja räystäskappaleista. Ristikkoppalkkien lukumäärä riippuu katon jännevälistä. Ristikot kasataan ja ne liitetään toisiinsa liitospulttien avulla jotka tulee varmistaa lukitusokalla. kattotuolin liitoskohtien väliin asennetaan tiiviste. (kuva 2 ) KUVA 1 Vastaanottotuki, joka on varmistetava sokalla KUVA 2-4 -

7 Kun kattotuoli on kasattu valmiiksi nostetaan se joko köysien ja miesvoiman avulla ylös tukirakenteiden päälle tai nosturin avulla. Suositellaan nostettavaksi nosturilla aina yksi kerrallaan. Kun kattotuoli on asennettu paikalleen pystyasentoon tulee se varmistaa kaatumista vastaan telineputkilla ja liittimin. Kun toinen kattotuoli on asennettu asennetaan tarvittavat vaakasiteet ja vinositeet. Asennuksessa HUOMIOITAVAA: - tarkasta asennettaessa katotuolin oikea asema - ennakoi asennusvaiheessa vinotuki kattumista vastaan ( käytä esimerkiksi telineen vinosidettä ja telineliitintä apuna Kuva 3) Kattotiuolit voidaan asentaa myös pareittain nosturin avulla. (Kuva 4 ) Kaikissa nostotöissä on noudatettava erityistä varovaisuutta ja jokainen nosto on suunniteltava. Huomio ennen nostoa että kattotuolien välissä on riittävästi vino ja vaakasiteitä. Nostoraksit ovat riittävän pitkät, eivätkä aiheuta vinokuormia. KUVA 3 KUVA 4 Kun ensimmäinen kattotuoli on nostettu paikalleen ja asennettu, sekä tuettu vinoside telinelkiinnittimellä pystyy asentoon asennetaan seuraava kattotuoli samalla tavalla. Kun miolemmat kattotuolit ovat kiinni omilla paikoillaan ja varmistettu kaatumista vastaan, voidaam asentaa ensimmäisen kattolohkon vino ja vaakajäyksiteet. (Kuva 5 ). Vaaka ja vinojäykisteiden asennus alkaa räystäältä harjan suuntaan. Asennetaan vaakasideristikot yksinkertaisesti painamalla lekojen lukitussalvat niille tarkoitettuihin kiinnityspisteisiin. Mikäli käyetään 500 mm korkeaa vaakaristikkoa tulee se asentaa ristikkopalkin alempiin korvakkeisiin ja vaakasideputki asennetaan yläkorvakkeisiin. Paikat ovat selvästi havaittavissa, koska kattotuolin ristikon pystyputkessa on lyhyt putki noin 20 cm yläpaarteen alapuolella. Ne asennetaan 1.5m:n välein. Jos käytetään 100 mm korkeaa vaakasideritikkoa, niin vaakasideputkia ei tarvits asentaa. Kun kaksi ensimmäistä vaakaristikkoa on asennettu asennetaan vaakavinositeet. Vaakavinositeet kiinnitetään yläpaarteen alapuolelle pustyputkiin leukojen lukitusalpojen avulla. Tämän jälkeen asennetaan seuraava jäykiste harjan suuuntaan. Sama toistetaan harjalle saakka. Mikäli jänneväli on suurempi kuin 32 m on koko katon lujuuden tarkastelu suoritettava erikseen. Ristikkojen alareunaan myös asennettava vaakavinositeet, sekä harukset on asennetava jokaisen kattotuoli alreunaan. Pääasiallisesti haruksina käytettään Dyvidag haruksia ja ne on kiinnitettävä alapaarteisiin asianmukaisin kiinnikkein KUVA 5-5 -

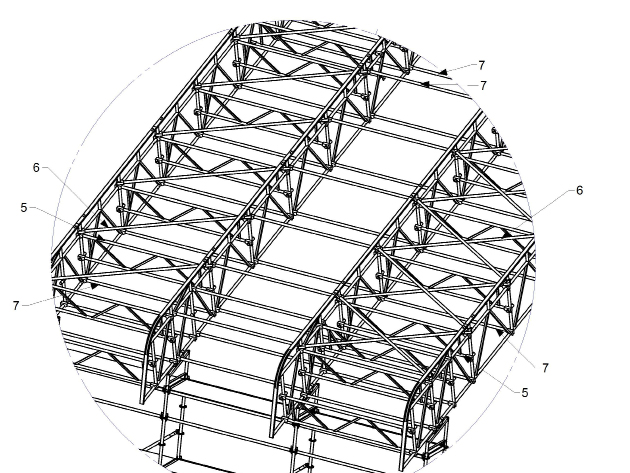

8 HUOMIO!!! Kaikki asennustoimenpiteet tulee suorittaa asianmukaisin varustein. Turvavaljaat ja putomisen estolaitteet on oltava koko ajan kiinnitettynä samoin kaikki muut tarvittavat työsuojavarusteet on oltava käytössä. Mikäli asennus suoritetaan nostamalla kaksi ensimmäistä lohkoa valmiiksi maassa asennettuna. Voidaan siirtyä kiinnityksen jälkeen suoraan seuraavaan asennus vaiheeseen KUVA 6 Seuraava vaihe on kolmannen kattotuolin kasaaminen maatasolla ja nostaminen apuköysien / nosturin avulla paikoilleen. Kun se on asennettu paikalleen, se liitetään jo asennettuun lohkoon vaakasiteillä. Vaakatukia asennetaan pareitain samaan kohtaan kuin ensimmäisen kattolohkon vaakavinoristikot on asennettu. Eli asennuskohta on ylempi ja keskimmäinen lyhyt kiinnitusputki, sama paikka mihin vaakaristikkopalkki on liitetty. Päätylohko on aina niin sanottu jäykistelohko, joka tulee kasata aina sääsuojakatoksen molempiin päihin. Siihen asennetaan vaakasideristikot jokaiseen korvakekohtaan aina lappeelta harjalle saakka. Jos käytetään 500 mm korkeaa vaakasideristikkoa, se asennetaan alempiin korvakkeisiin ja vaakasideputki asennetaan yäkorvakkeisiin. Tämän jälkeen asennetaan vinositeet molempiin suuntiin kuvan mukaisesti. Seuraavaan lohkoon asennetaan vaakasideputkt ylä ja alakorvakkeisiin. Lohkoon kolme asennetaan vaakasideristikot alempiin korvakkeisiin ja vaakasideputki ylempiin korvakkeissi, seka vinossiteet kuvan sosoittamalla tvakllla. Lohkot kaksi ja kolme toistuvat vuorotellen aina päätyjaksoon saakka, joka on niin sanottu jäykistelohko ja asennetaan kuten aloituslohko. KUVA 7 1. Räystäsristikko 2. Ristikkopalkki 1,5 m 3. Ristikkopalkki 3,0 m 4. Harjaristikko 20º 5. Vaakasideristikko 6. Vinosideputki 7. Vaakasideputki - 6 -

9 5.4 PEITTEEN ASENTAMINEN Peitteiden asennus on helpointa aloittaa päätypeitteen sentamisella. Silloin voidaan turvavaljaita apuna käyttäen tarvittaessa ohjata päätypeitteen liukumista harjalle saakka. Tämä vain mikäli halutaan sulkea päädyt. Päätypeitteet ovat kahdesta eri osasta, ja ne asennetaan räystäältä päin vetämällä päätykolmio yläpaarteessa olevaan uraan. Asennus tapahtuu ulompana olevaan asennusuraan. Kun molemmat puolet päätypeitteistä on asennettu paikoilleen, liitetään harjan kohdalta peiteet toisiinsa. Alareunan vaakasuora kiinnitysnauha (reikänauha) mahdollistaa päätypeitteiden varaan seinäpeitteiden asentamisen. Tämän tyävaiheen jälkeen sirrytään asentamaan lohkon kattopeitettä. HUOM! Muista asentaa toisen päädyn päätypeite ennen viimeisen kattolohkopeitteen asennusta. 5.5 KATTOPEITTEEN ASENTAMINEN Kattopeite sijoitetaan katettavan lohkon eteen. Peite vedetään sille tarkoitettuun uraan molemmin puolin lohkoa. Peitteen helmaan asennetaan noin 3 m pitkä telineputki joka rullataan osittain peitteen helman sisään. Peitteessä oleviin kiinnityslenkeihin asennetaan vaijeri, siten että vaakaputki makaa kattotuolien yläpuolella ja vahvistaa ja ohjaa peitettä kulkemaan kiskon tasossa. Tämän jälkeen vaijerit vedetään katteen toiselle puolelle, josta kate vedetään paikoillee vaijereista vetämällä. Peite vedetään kattotuolien uraan tasaisesti molemmista vaijereista yhtäaikaisesti. On huomioitava riittävä määrä asennustyövoimaa peitettä asennettaessa. Osa vetää peitettä rakennelman toiselta puolelta ja osa ohjaa vahvistetun reunanauhan liukumista asennuskiskon uraan. Tähän voidaan myös käyttää olemassa olevaa ohjainrulla pakettia joka oikaisee reunanauhan ennen uraa ja sen rullat helpottavat sen liikkumista kohtisuoraan uran alkua. Liukumisen helpottamiseksi uraan kannattaa myös käyttää silikonipohjaista öljyä voitelemaan uraa. HUOM! Mikäli peite ei liu uraan tarkastakaa urien puhtaus, sillä pienikin lika tai painauma estää peitteen liukumisen. 6.6 MUUTAMA PERUSASIA ASUNNUSTA HELPOTTA- MAAN - tarkasta peiteurien kunto ja mahdolliset vauriot / taipumat ennen kattotuolien asennusta paikoillee ( maassa) - tarkasta jo ennen kattotuolin ylösnostamista peitteen asennusuran puhtaus - voitele asenusura jo maassa siilikonipohjaisella öljyllä - 7 -

10 6. KANTAVAN RUNGON VAKAVUUDEN VARMISTAMINEN Kantavalle rungolle on aina kattamisen yhteydessa suoritettava vakavuuslaskelmat. Kaikki kattoon kohdistuvat voimat ja kuormitukset on huomioitava ylärakenteesta, runkorakenteesta aina pohjan kantavuuteen asti. Kaikki vaikuttavat voimat kuten rakenteen oma paino, tuulen vaikutus on selvitettävä. Kattorakenteiden tukivoimat alla olevassa taulukossa. Yksittäisten rakenneosien painot ja tekniset tiedot saadaan kulloinkin runkorakenteena käytettävän telineen omista käyttöhjekirjoista. Kaikkien kantavien runkojen vakavuuslaskelmat on tehtävä vallisevien määräysten mukaisesti. Itse sääsuoja on tarkasteltu kestämään 20º harjakaltevuudella, 2,57m:n lohkopituudella, 32,8m:n kokonailevydellä, sekä 38,58m:n pituudella. Lumikuorma 0,25 kn/m², tuulikuorma 21 m/s 20m:n korkeudella. Tarkastelu ja laskelmat on tehty huomioiden seuraavat määräykset. [1] SP-Method 4026 Ställningar Utvärdering av bärförmåga enligt EN-standarder. [2] SS-EN :2004 Facade scaffolds made of prefabricated elements, Part 1: Product specifications, December [3] SS-EN :2004 Facade scaffolds made of prefabricated elements, Part 1: Particular methods of structural design, December [4] SS-EN :2004 Temporary works equipment, Part 1: Scaffolds Performance requirements and general design, December [5] SS-EN :2004 Temporary works equipment, Part 2: Information on materials, February [6] SS-EN Temporary works equipment, Part 3: Load testing, November [7] ENV :1992 EuroCode 3: Design of steel structures - Part 1.1: General rules and rules for buildings, CEN, April [8] EN Eurocode 9: Design of aluminium structures Part 1-1: General structural rules, May SP Technical Research Institute of Sweden [9] text for FprEN 16508:2012 Temporary works equipment Encapsulation constructions Performance requirements and gen eral design, April [10] EN :2005/A1:2010 Eurocode 1: Actions on structures Part 1-4: General actions Wind actions, April [11] EN :2005/AC:2012 Eurocode 1: Actions on structures Part 1-6: General actions Actions during execution, November Tarvittavat tiedot tukirakenteeseen kohdistuvista voimista on saatavissa SP:n raportista PO4644 jonka toimitamme pyydettäessä tai on noudettavissa kotisivuiltamme

11 7. OLOSUHTEIDEN JA ULKOISTEN TEKIJÖIDEN VAIKUTUS Lumikuormat: Kun lumi poistetaan katteen päältä säännöllisesti, myös työajan ulkopuolelle, voidaan lumikuorman laskenta-arvona käyttää 0,25 kn/m². Lumen pudotus tulee tehdä huolellisesti ettei lumikasoja keräänny katteen päälle. Kun lunta poistetaan on huomioitava normien mukaiset vaatimukset seuraavin poikkeuksin: Pystysuorat kuormitukset yhdessä lumikuormien kanssa. Tämä tarkoittaa sovellettuna, ettei katolle kerry edes lyhytaikaisesti yli 10 cm:n lumen paksuutta kohtuen jatkuvasta lumen poistotyöstä. Jos katoksen sisätila lämmitetään riittävään lämpötilaan ja se estää näin lumen kertymisen katteen päälle (sulaa/ liukuu pois ) ei lumikuormia tarvitse ottaa huomioon kunhan vesipussien kertymismahdollisuus on estetty tavalla tai toisella. Lämpötila tulee olla katoksen sisällä minimissään noin 12 º katoksen korkeimmassa kohdassa. Mikäli edellä mainitut reunaehdot eivät täyty, on lumikuormat huomioitava ja rakennetta vahvistettava sopivin lisätukirakentein. 8. PVC Peitteiden korjaaminen Vaurioiden sattuessa PVC peiteet voidaan korjata seuraavasti: 1. Vulkanoimalla peite paikan päällä ( liimaus ) 2. Valmistajan tai koulutetun työntekijän suorittama hitsaus 9. KATTEIDEN TARVITTAVAT OSAT Seuraavilla sivuilla taulukot, jotka helpottavat laskentaa ja toimituksia. Sivuill ovat harjakaton tarvittavat komponentit eri pituuksille. Muista kuitenkin aina huomioida tapauskohtaiset muutokset, jotka selviävät suunnitlamasta. Taulukot ovat laadittu 0,5m korkean tuplavaakasiteen käyttö huomioiden. Mikäli käytetään 1.0 m korkeata tuplavaakaa vähenee vaakatukien määrä 1,0 m:n tuplvaakasiteiden määrän verran. Jänne Ulko Vapaa Katon Katto Lohkoja Räystäs Ristikko Ristikko Harja Tupla Vaakatuki Vinotuki väli m mitta väli Pituus tuoleja 2,57 m ristikko 3,0 m 1,5 m rsitikko vaaka 2,57 m 2,97 m 20,1 21,49 19,01 10, ,1 21,49 19,01 12, ,1 21,49 19,01 15, ,1 21,49 19,01 17, ,1 21,49 19,01 20, ,1 21,49 19,01 23, ,1 21,49 19,01 25, ,1 21,49 19,01 28, ,1 21,49 19,01 30, ,1 21,49 19,01 33, ,1 21,49 19,01 35, ,1 21,49 19,01 38, ,1 21,49 19,01 41, ,1 21,49 19,01 43, ,1 21,49 19,01 46, ,1 21,49 19,01 48, ,1 21,49 19,01 51,

12 Jänne Ulko Vapaa Katon Katto Lohkoja Räystäs Ristikko Ristikko Harja Tupla Vaakatuki Vinotuki väli m mitta väli Pituus tuoleja 2,57 m ristikko 3,0 m 1,5 m rsitikko vaaka 2,57 m 2,97 m 22,92 24,31 21,83 10, ,92 24,31 21,83 12, ,92 24,31 21,83 15, ,92 24,31 21,83 17, ,92 24,31 21,83 20, ,92 24,31 21,83 23, ,92 24,31 21,83 25, ,92 24,31 21,83 28, ,92 24,31 21,83 30, ,92 24,31 21,83 33, ,92 24,31 21,83 35, ,92 24,31 21,83 38, ,92 24,31 21,83 41, ,92 24,31 21,83 43, ,92 24,31 21,83 46, ,92 24,31 21,83 48, ,92 24,31 21,83 51, ,74 27,13 24,65 10, ,74 27,13 24,65 12, ,74 27,13 24,65 15, ,74 27,13 24,65 17, ,74 27,13 24,65 20, ,74 27,13 24,65 23, ,74 27,13 24,65 25, ,74 27,13 24,65 28, ,74 27,13 24,65 30, ,74 27,13 24,65 33, ,74 27,13 24,65 35, ,74 27,13 24,65 38, ,74 27,13 24,65 41, ,74 27,13 24,65 43, ,74 27,13 24,65 46, ,74 27,13 24,65 48, ,74 27,13 24,65 51, ,56 29,95 27,47 10, ,56 29,95 27,47 12, ,56 29,95 27,47 15, ,56 29,95 27,47 17, ,56 29,95 27,47 20, ,56 29,95 27,47 23, ,56 29,95 27,47 25, ,56 29,95 27,47 28, ,56 29,95 27,47 30, ,56 29,95 27,47 33, ,56 29,95 27,47 35, ,56 29,95 27,47 38, ,56 29,95 27,47 41, ,56 29,95 27,47 43, ,56 29,95 27,47 46, ,56 29,95 27,47 48, ,56 29,95 27,47 51,

15 Maahantuonti ja myynti: Petikontie 17, Vantaa puh; sähköposti: internet:
