1 Me välitämme Uuden konedirektiivin mukaiset ominaisuudet pähkinänkuoressa Cargotecin Hiab-nostureissa

2 Konedirektiivi Konedirektiivin tärkein tavoite on vähentää työtapaturmia. Direktiivi koskee yrityksiä, jotka valmistavat CE-merkittyjä tuotteita Euroopan talousalueella (ETA). Se kattaa niin pienet kuluttajatuotteet, kuten käsikäyttöiset konetyökalut ja perämoottorit, kuin suuret ammattituotteet, kuten paperikoneet ja torninosturit. Direktiivin mukaiset tuotteet saavat vapaasti liikkua Euroopan markkinoilla, koska ne täyttävät terveys- ja turvallisuusvaatimukset. Konedirektiivi 2006/42/EC astui voimaan 29. joulukuuta

3 Noudattamalla konedirektiiviä välitämme asiakkaistamme Konedirektiivin noudattaminen tarkoittaa asiakkaista välittämistä ja kuuluu Hiabin arvoihin. Noudattamalla direktiiviä ja pysyttelemällä lainsäädännön edellä olemme kehittäneet moniin tuotteisiimme mielenkiintoisia ja hyödyllisiä ominaisuuksia. Yksi uusista ominaisuuksista on muuttuva vakavuuden rajoitus (VSL), joka säätelee nosturin kapasiteettia automaattisesti vakavuuden mukaan. Mitä vakaampi nosturi on, sitä suurempi kapasiteetti. VSL on hyödyllinen ominaisuus sekä Hiabin kierrätys- että kuormausnostureissa. Uuden Konedirektiivin myötä kehittämämme ratkaisut avaavat uusia mahdollisuuksia. Tuloksena on entistäkin turvallisempi työympäristö, kevyemmät laitteet ja suurempi kapasiteetti tietyillä työskentelyalueilla. Kolme ilmeistä etua asiakkaalle automaattisesti toimivassa ja helppokäyttöisessä kokonaisuudessa, sanoo Bengt Söderholm, Hiabin XS-nostureiden tuotepäällikkö. Olen erittäin tyytyväinen, varsinkin kierrätysnosturisarjaan, ja olen varma, että asiakkaammekin tulevat olemaan tyytyväisiä, lisää Hiabin Loglift ja Jonsered nostureiden tuotepäällikkö Kimmo Henriksson. 3

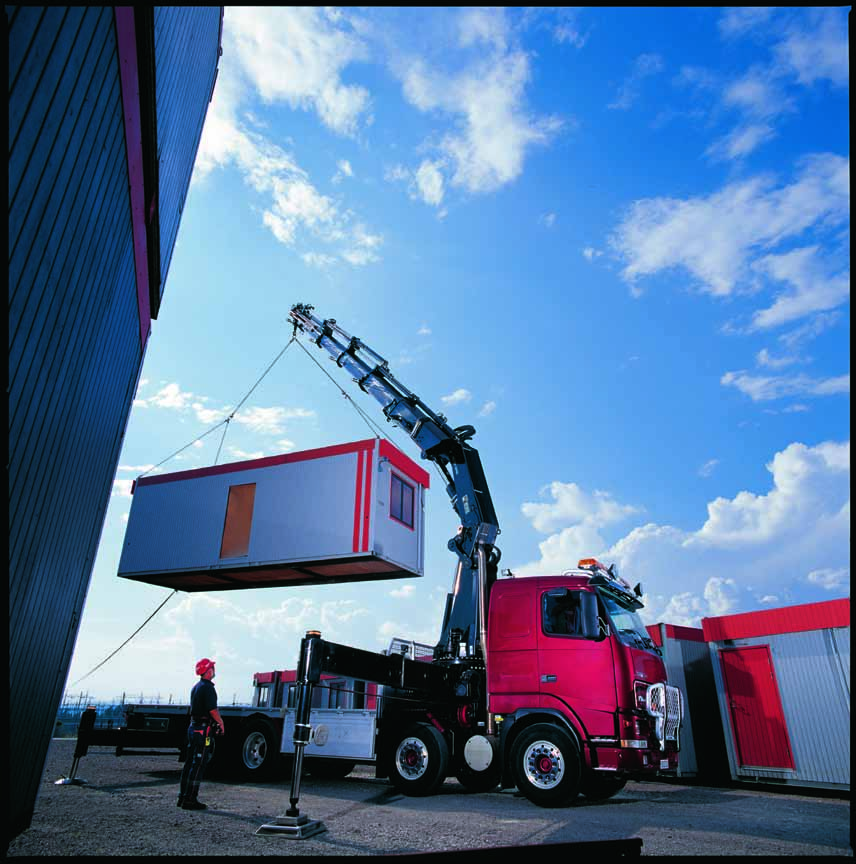

4 VSL VSL-toiminnon ansiosta kuljettaja voi keskittää kaiken huomion nosturin ohjaukseen. SPACE-turvajärjestelmä valvoo automaattisesti nosturin vakautta ja takaa sekä kuljettajan että muiden ympärillä olevien turvallisuuden. Tukijalkojen varoitusvalot Kaikissa tukijaloissa on varoitusvalot, jotka näkyvät 270º alueelle eli käytännössä kaikkialle nosturin ympäristöön. Valot varoittavat jalankulkijoita, ohikulkevaa liikennettä ja lähistöllä työskenteleviä ihmisiä ilmoittamalla, että nosturi on käynnissä. Tietoa tukijaloista SPACE-turvajärjestelmien kytkentärasiasta ja CombiDrive 2 kauko-ohjaimen näytöltä saa tietoja tukijalkojen tilasta. Nivelöidyt tassut Tukijalkojen nivelöidyt tassut säätyvät täydellisesti alustan kaltevuuden mukaan, jolloin tukijalat tukevat nosturia parhaalla mahdollisella tavalla. Tassut ovat tarpeeksi suuret, jotta alustaan kohdistuva paine ei ylitä määräysten mukaista rajaa. Näkyvyyden varmistusnappi kauko-ohjattaviin tukijalkoihin Nostureissa, joissa on kauko-ohjattavat tukijalat, on ylimääräinen varotoiminto: nappi, jota painamalla varmistetaan, että tukijalkoihin on täysi näkyvyys ennen kaukoohjauksen käyttöönottoa. Uusia ominaisuuksia: Kuormausnosturit Muuttuva vakavuuden rajoitus uusi suosikkiominaisuus MD 2006/42/EC asettaa korkeat vakavuuden valvontaa ja turvallisuutta koskevat vaatimukset. Emme tyytyneet ainoastaan täyttämään vaatimuksia, vaan halusimme löytää lisäarvoa tuovia ratkaisuja. Olemme kehittäneet uusia innovatiivisia ominaisuuksia, jotka mahdollistavat kevyemmät ajoneuvojen ja tukijalkavarustusten yhdistelmät. Tuloksena on entistä parempi kapasiteetti tietyillä kriittisillä työskentelyalueilla verrattuna muihin nostureihin, joissa tätä edistyksellistä ratkaisua ei ole. Nyt nosturiin voi siis valita pienemmät ja kevyemmät tukijalat, kun ei tarvitse tinkiä nosturin kapasiteetista alueilla, joissa sitä eniten tarvitaan. Tämä on mahdollista Hiabin ratkaisujen ansiosta. Muuttuvan vakavuuden rajoituksen edut ja toimintaperiaate VSL on nosturinkuljettajan sekä nosturin ja ajoneuvon lähellä olevien ihmisten suojaamiseksi kehitetty turvaominaisuus, joka takaa riittävän vakaan kuormankäsittelyn. VSL-toiminto säätelee nosturin kapasiteettia koko ajan automaattisesti vallitsevan vakavuuden mukaan. Järjestelmä valvoo kaikkia tukijalkoja ja pienentää tarvittaessa kapasiteettia tietyissä kääntökulmissa. Vasemmalla: VSL-toiminto voi laajentaa vakaata aluetta. Harmaa alue kuvaa nosturin työskentelyaluetta. Esimerkin ajoneuvo-nosturiyhdistelmän täysin vakaa maksimikapasiteetin alue on mustan rajan sisäpuolella. VSL-toiminnon ansiosta nosturi voi käyttää suurempaa kapasiteettia aiemmin rajoitetuilla alueilla, jotka on merkitty kuvaan vihreällä. Oikealla: Järjestelmä valvoo kaikkia tukijalkoja ja pienentää tarvittaessa kapasiteettia epävakailla alueilla. 4

5 Parannettu Kuljettajan suojaus (OPS) Kuljettajan suojaus (OPS) tarjoaa lisäturvallisuutta määrittelemällä virtuaalisen turvakehikon, jonka alueelle puomia estetään elektronisesti menemästä. Uudessa parannetussa järjestelmässä on mahdollista muokata turvakehää asiakkaan toiveiden mukaan estämällä lisää alueita tai muuttamalla niiden kokoa. Muokkaukset tekee paikallinen huoltoliike. Nosturin malli määrää sen mahdolliset kokoonpanot. Joihinkin nostureihin esimerkiksi voidaan asentaa kumpi tahansa tunnistintyyppi VSL-toimintoa varten, kun taas toisiin ei. Kysykää neuvoa paikalliselta myyjältä. Eri ominaisuuksia erilaisilla tunnistimilla VSL-toiminto optimoi nosturin kapasiteetin vakavuuden mukaan tunnistimien antamien tietojen perusteella. Tunnistimet ovat sisäänrakennetut, jotta ne säilyvät suojassa ja kestävät pitkään. Saatavissa on kolmenlaisia tunnistimia. Edistyksellisimmässä ratkaisussa on analogiset tunnistimet, jotka takaavat suurimman sallitun nostokapasiteetin kaikissa tilanteissa, mikä on varsin hyödyllinen ominaisuus. Hiabilla on myös kaksi yksinkertaisempaa perusmallia, joissa on päälle/poistunnistimet. Ensimmäisessä mallissa on vain yksi päälle/pois-tunnistin. Se soveltuu nostureihin, joissa tukijalat ovat aina kokonaan ulkona. Toisessa mallissa on kaksi päälle/pois-tunnistinta. Se soveltuu nostureihin, joissa tukijalat ovat aina joko kaksi kolmasosaa ulkona tai kokonaan ulkona. Vasemmalla: Analogisten tunnistimien ansiosta kapasiteetti vaihtelee portaattomasti vallitsevan vakavuuden mukaan. 0% 40% 60% 80% Max 5

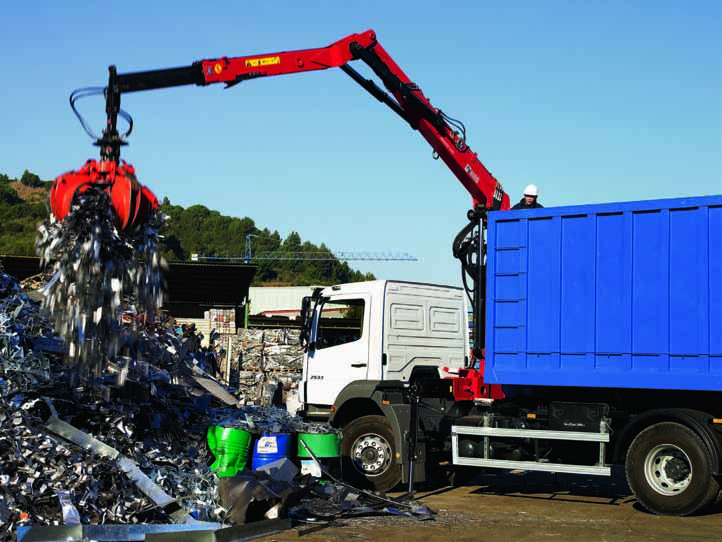

6 Tukijalkojen varoitusvalot Valot varoittavat jalankulkijoita, ohikulkevaa liikennettä ja lähistöllä työskenteleviä ihmisiä ilmoittamalla, että nosturi on käynnissä. V91M Ohjausventtiili, V91M, sekä uudet kuormanlaskuventtiilit antavat nosturille ylivoimaisen ohjailtavuuden ja erinomaisen nostotuntuman. Nivelöidyt tassut Tukijalkojen nivelöidyt tassut säätyvät alustan kaltevuuden mukaan. Uusia ominaisuuksia: Jätteenkäsittely- ja kie Me teemme kierrätyksestä turvallisempaa Kierrätysnostureissamme on nyt useita turvaominaisuuksia ulottuen tukijalkojen nivelöidyistä tassuista tukijalkojen varoitusvaloihin. Lisäksi nostureissa on edistyksellisiä elektroniseen SPACE-turvajärjestelmään perustuvia ratkaisuja: ylikuormasuojaus (OLP), muuttuva vakavuuden rajoitus (VSL) sekä automaattinen öljynvapaakierto (ADO). Hydraulisen tekniikan huippua Uudet venttiilit ovat tärkeä uudistus päivitetyissä kierrätysnostureissamme. Muun muassa ohjausventtiili, V91M, on uusi ja pystyy käsittelemään erittäin suuria öljymääriä jopa 140 litraa per minuutti vakiotilavuuspumpulla ja 180 litraa per minuutti säätötilavuuspumpulla. Räätälöidyt ja painekompensoidut karat antavat nostureille ylivoimaisen ohjailtavuuden ja erinomaisen nostotuntuman. Näiden lisäksi nostureissa on uusi tukijalkaventtiili, jota on saatavissa neljällä toiminnolla ja joka soveltuu käytettäväksi molempien pumpputyyppien kanssa. Uusi kuormanlaskuventtiili puolestaan tasoittaa painehuippuja ja tarjoaa näin erinomaiset ohjausominaisuudet. 6

7 Vikakooditiedot Vikakooditietojen ansiosta nosturi tulee korjattua aikaisemmin ja edullisemmin. Näin nosturi saadaan nopeasti takaisin käyttöön. Istuinpaikka Ohjausventtiili on strategisesti sijoitettu matalalle, uuden ergonomisen istuinpaikan alle. Tämä ainutlaatuinen ratkaisu parantaa nosturinkuljettajan turvallisuutta, poistaa häiritsevän kuumuuden ja pienentää kääntösädettä. SPACE turvajärjestelmä SPACE 3000 on elektroninen turvajärjestelmämme, jolla valvotaan elektronisia toimintoja. Nosturin jalustassa olevasta SPACE -turvajärjestelmän näytöstä nosturin kuljettaja näkee vallitsevan tilanteen. Ylikuormasuojaus (OLP) Ylikuormasuojaus (OLP) valvoo koko työskentelyalueen turvallisuutta. Järjestelmä on suunniteltu suojaamaan nosturin kuljettajaa vaarallisilta tilanteilta kuormauksen yhteydessä. Automaattinen öljyn vapaakierto (ADO) ADO-toiminto pienentää polttoaineen kulutusta ja huoltokustannuksia sekä vähentää huomattavasti hydraulijärjestelmän kulumista. Tämä puolestaan pidentää nosturin käyttöikää. Muuttuva vakavuuden rajoitus (VSL) VSL on elektroninen järjestelmä, joka automaattisesti tunnistaa kuinka pitkälle tukijalat ovat levitettyinä ja ovatko ne tukevasti kiinnitetty maahan. Tämä takaa optimaalisen tasapainon kapasiteetin ja vakauden välillä koko toimintaalueella, ja se mahdollistaa nosturin käyttäjän hyödyntämään kaikki nosturin ominaisuudet turvallisuudesta tinkimättä - vaikka tilaa ei olisikaan tarpeeksi levittää yhtä tai molempia tukijalkoja täysin ulos. Yllä oleva malli on 3D-luonnos, eikä välttämättä vastaa nykyisiä nostureita. rrätysnosturit Kuormitustiedot edistävät turvallisuutta ja kestävyyttä Kierrätysnostureissamme on anturoinnit, joiden avulla nosturinkuljettaja saa tietoa kuormaustilanteesta, mikä puolestaan edistää nosturin pitkää ikää. Esimerkiksi kuormitustiedoista nosturinkuljettaja näkee kuorman nosto-ja siirtopuomiin aiheuttaman paineen, kun taas tukijalkojen anturoinnit ilmoittavat tukijalkojen tilanteesta, jos esimerkiksi tukijalka on ylikuormitettu. Tiedot näkyvät SPACE-turvajärjestelmän näytöstä, jossa on myös huollosta muistuttava valo. Näin huolto ei pääse unohtumaan ja nosturin käyttöikä paranee. Muistutusten aikavälin asettaa huoltohenkilökunta. 7

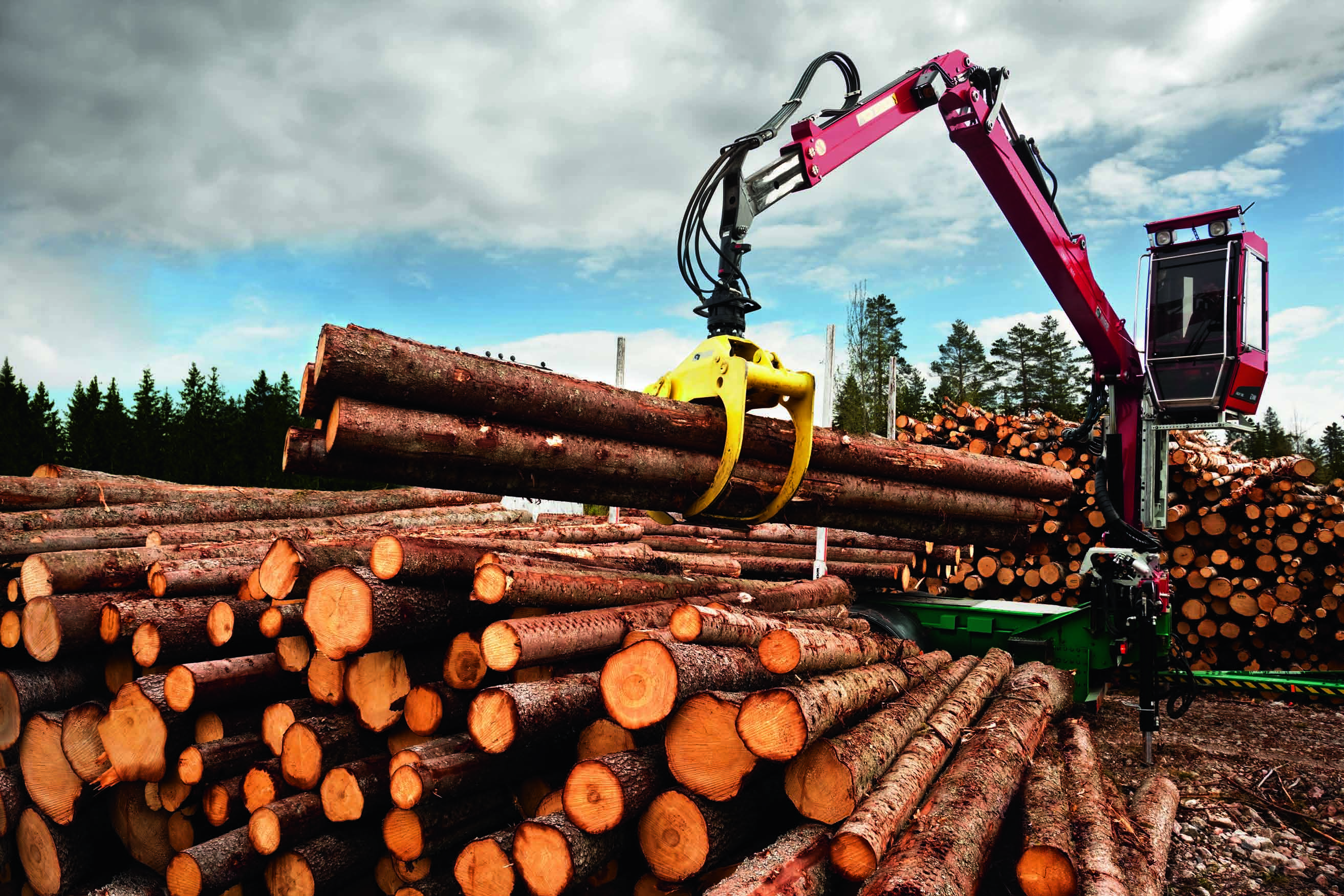

8 Uusia ominaisuuksia: Puutavaranosturit Parannetut turvaominaisuudet Puutavaranostureissamme on nyt nivelöidyt tassut, jotka pitävät nosturin tukevasti paikoillaan myös kaltevilla ja epätasaisilla alustoilla. Tukijalat lukittuvat myös täysin automaattisesti, mikä estää tukijalkoja liukumasta ulospäin ajoneuvon ollessa liikkeessä. Puutavaranostureissamme on lisäksi uusi ajoneuvon ohjaamoon asennettava varoitin (CWI). CWI hälyttää, jos nosturin puomit eivät ole kuljetusasennossa kun kuljettaja lähtee ajamaan ajoneuvoa. Myös tukijalkojen valvonta on liitetty CWI-toimintoon: jos tukijalka liukuu ulos ajoneuvon ollessa liikkeellä, CWI antaa hälytyksen jotta vaarallisen tilanteen syntyminen voidaan välttää. Varoittimeen kuuluu valo, hälytyssummeri sekä kytkin, jolla hälytys voidaan väliaikaisesti sammuttaa. Ilman CWI-varoitinta nosturiin asennettavien CE-laitteen ja valvontaelektroniikan (TWI) varoitussignaalit on yhdistettävä johonkin muuhun auton ohjaamon järjestelmään, jonka avulla hälytyssignaalit saadaan selkeästi näkyviksi ja kuuluviksi. Kaiken kaikkiaan uudet ominaisuudet parantavat yleisturvallisuutta eli juuri sitä, mikä on Konedirektiivin tarkoitus. 8

9

10

11 Turvallisempi työympäristö Asiakkaista välittäminen kuuluu Hiabin arvoihin Hiabin nostureissa on aina yhdistynyt turvallisuus ja tuottavuus käyttäjien kannalta tärkeimmät ominaisuudet. Jo 1940 luvulla kuormausnosturin keksijä Eric Sundin panosti onnettomuuksien ehkäisyyn ja tehokkuuden parantamiseen. Hän tiesi, mihin pyrki, sillä hän ei ollut ainoastaan keksijä vaan myös suurenmoisen keksintönsä loppukäyttäjä. Samat arvot ja tavoitteet ovat edelleen Hiabille tärkeitä. Pyrimme jatkuvasti parantamaan loppukäyttäjien turvallisuutta ja nosturien tuottavuutta. Konedirektiivinkin lähtökohtana on asiakasnäkökulma. Olemme nyt toteuttaneet konedirektiivin käytännössä varustamalla nosturimme useilla uusilla toiminnoilla asiakkaiden turvallisuuden ja tuottavuuden parantamiseksi. Hiabin tarjonta Hiab on tiekuljetuksiin suunniteltujen kuormankäsittelyratkaisujen maailman markkinajohtaja. Hiabin asiakaslähtöisiä tuotteita ja ratkaisuja käytetään tavaran ja materiaalin kuljettamiseen monilla eri aloilla, kuten rakennusteollisuudessa, metsäteollisuudessa, jätteenkäsittelyssä, kierrätyksessä ja puolustusvoimissa. Tervetuloa tutustumaan tuotteisiimme osoitteessa 11

12 Cargotec tehostaa tavaravirtojen kulkua niin maalla kuin merelläkin - kaikkialla, missä tavara liikkuu. Cargotecin tytärbrändit Hiab, Kalmar ja MacGregor tunnetaan kuorman- ja lastinkäsittelyalan johtavina brändeinä ympäri maailman. Maailmanlaajuinen Cargotecin verkosto toimii lähellä asiakkaita, ja kattavat huoltopalvelut takaavat laitteiden jatkuvan, luotettavan ja ympäristöystävällisen toiminnan. PF-MDFRC-FI-EU_111209
