Meluraportti, Saunamaan tuulivoimapuisto

Transkriptio

1 Sivu 1/11 Saunamaa_CG Rev4- meluraportti Etha Wind Oy Ab Keilaranta Espoo Finland Meluraportti, Saunamaan tuulivoimapuisto Versio Päivämäärä Tekijät Tiivistelmä Rev Christian Granlund Meluraportti Hyväksytty Hyväksyjä Thomas Bonn Phone Fax Business ID: FI

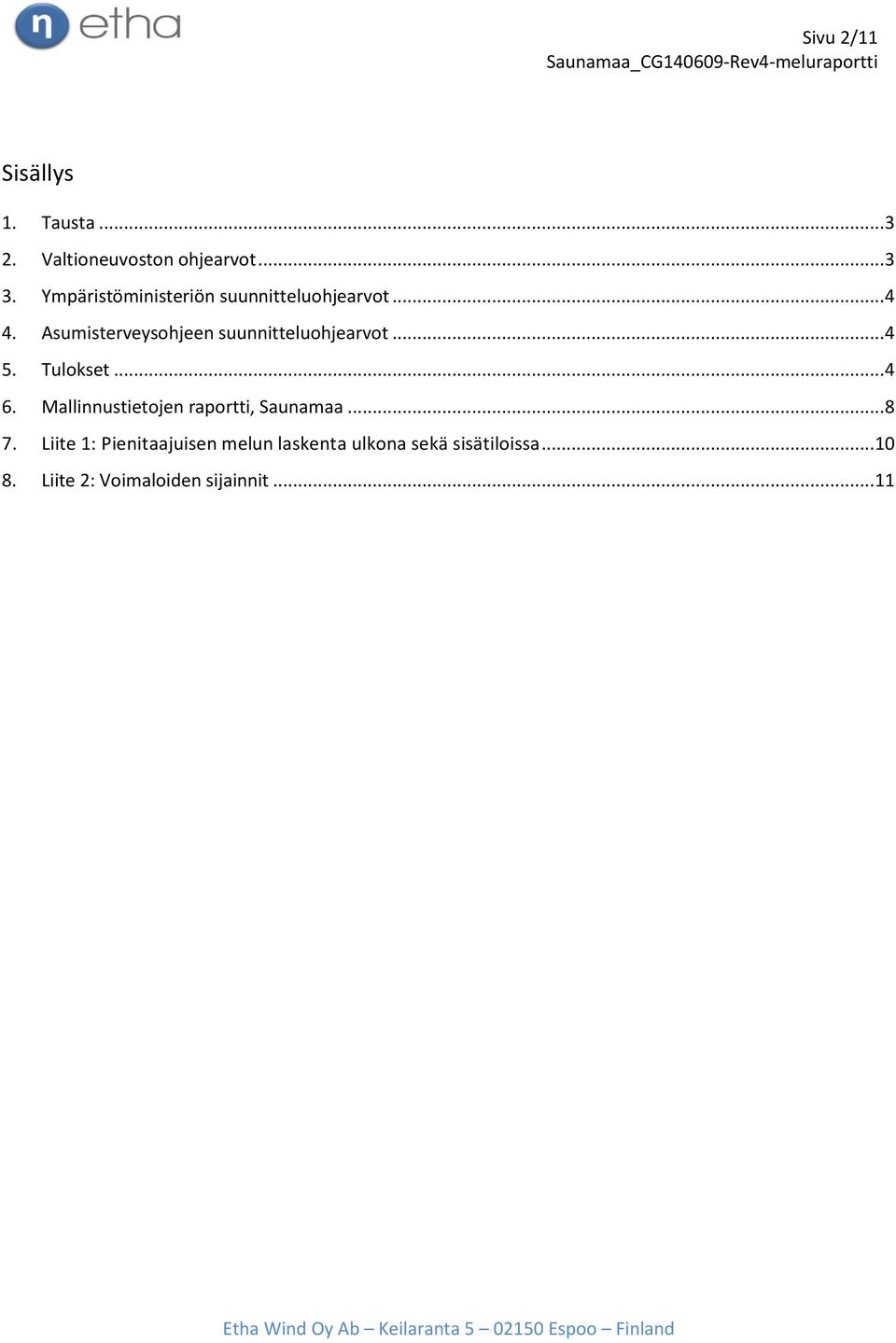

2 Sivu 2/11 Sisällys 1. Tausta Valtioneuvoston ohjearvot Ympäristöministeriön suunnitteluohjearvot Asumisterveysohjeen suunnitteluohjearvot Tulokset Mallinnustietojen raportti, Saunamaa Liite 1: Pienitaajuisen melun laskenta ulkona sekä sisätiloissa Liite 2: Voimaloiden sijainnit... 11

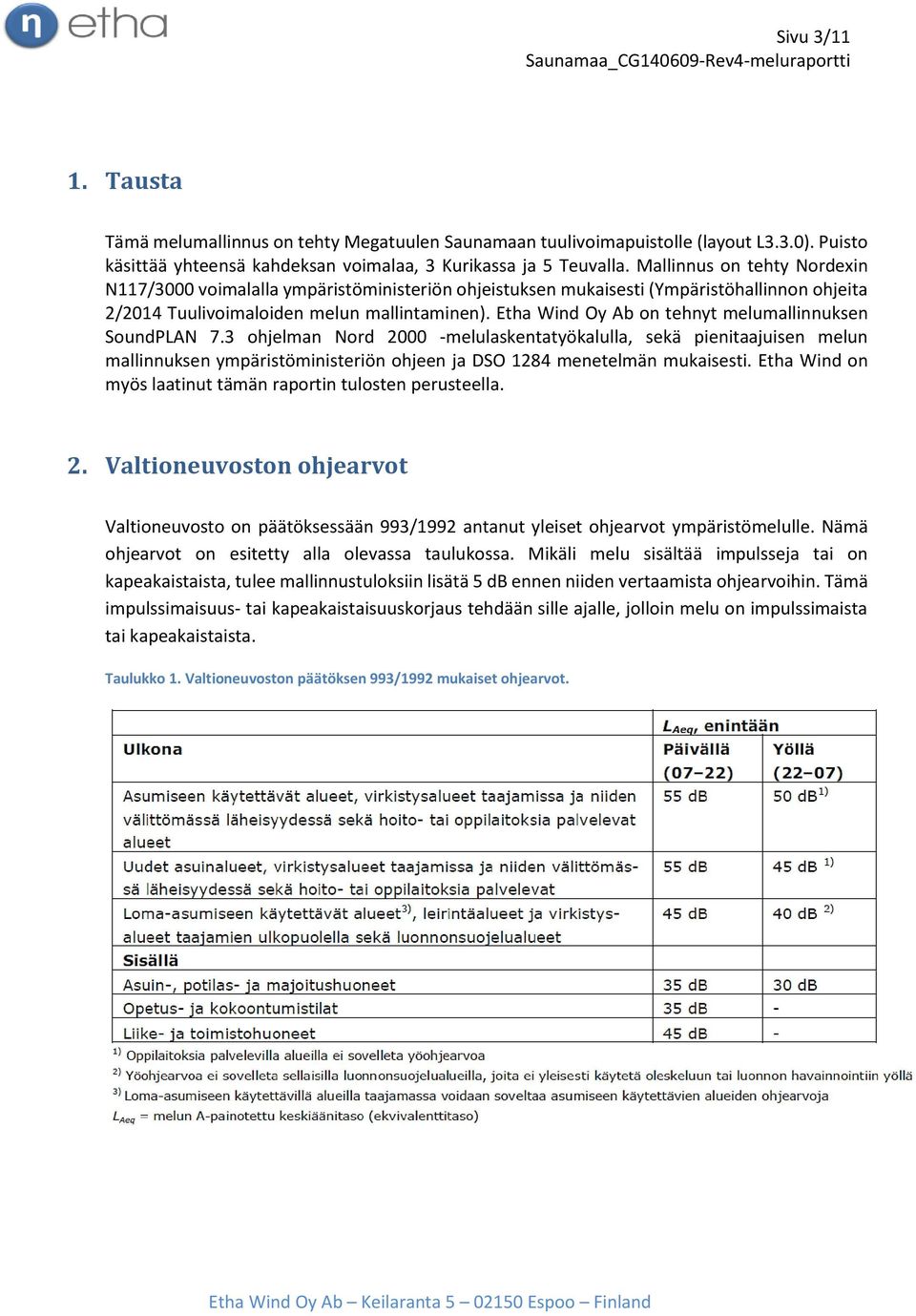

3 Sivu 3/11 1. Tausta Tämä melumallinnus on tehty Megatuulen Saunamaan tuulivoimapuistolle (layout L3.3.0). Puisto käsittää yhteensä kahdeksan voimalaa, 3 Kurikassa ja 5 Teuvalla. Mallinnus on tehty Nordexin N117/3000 voimalalla ympäristöministeriön ohjeistuksen mukaisesti (Ympäristöhallinnon ohjeita 2/2014 Tuulivoimaloiden melun mallintaminen). Etha Wind Oy Ab on tehnyt melumallinnuksen SoundPLAN 7.3 ohjelman Nord melulaskentatyökalulla, sekä pienitaajuisen melun mallinnuksen ympäristöministeriön ohjeen ja DSO 1284 menetelmän mukaisesti. Etha Wind on myös laatinut tämän raportin tulosten perusteella. 2. Valtioneuvoston ohjearvot Valtioneuvosto on päätöksessään 993/1992 antanut yleiset ohjearvot ympäristömelulle. Nämä ohjearvot on esitetty alla olevassa taulukossa. Mikäli melu sisältää impulsseja tai on kapeakaistaista, tulee mallinnustuloksiin lisätä 5 db ennen niiden vertaamista ohjearvoihin. Tämä impulssimaisuus- tai kapeakaistaisuuskorjaus tehdään sille ajalle, jolloin melu on impulssimaista tai kapeakaistaista. Taulukko 1. Valtioneuvoston päätöksen 993/1992 mukaiset ohjearvot.

4 Sivu 4/11 3. Ympäristöministeriön suunnitteluohjearvot Heinäkuussa 2012 julkaistun Ympäristöhallinnon ohjeita 4/2012- Tuulivoimarakentamisen suunnittelu ohjeen mukaan tuulivoimarakentamisen ulkomelutason suunnitteluohjearvot on esitetty alla olevassa taulukossa. Taulukko 2. Ympäristöhallinnon ohjeita 4/2012- Tuulivoimarakentamisen suunnittelu Edelleen jos ääni on erityisen häiritsevää eli tonaalista, kapeakaistaista, impulssimaista tai sykkivää, lisätään laskenta- tai mittaustuloksiin 5 db ennen suunnitteluohjearvoon vertaamista. 4. Asumisterveysohjeen suunnitteluohjearvot Sosiaali- ja terveysministeriön vuoden 2003 Asumisterveysohjeessa määrittelemät yöaikaisen pieni- eli matalataajuisen sisämelun ohjearvot on esitetty alla. Taulukko 3. Asumisterveysohjeen ohjearvot yöaikaiselle pienitaajuiselle sisämelulle terssikaistoittain. Kaista / Hz , L Leq, 1h / db Tulokset Valmistajan ilmoituksen mukaan mallinnuksessa käytetty tuulivoimalamalli ei aiheuta kapeakaistaista, impulssimaista tai amplitudimoduloitunutta ääntä, joten 5 dba:n sanktiota ei tule lisätä mallinnustulokseen. Ympäristministeriön ohjeen mukaan lisätään voimalan melupäästöarvoon 2 db jos tuulivoimalan perustus sijatsee yli 60 metriä korkeammalla suhteessa melulle altistuvan kohteen maanpinnan

5 Sivu 5/11 korkeuteen (kun altistuva kohde on enintään 3 kilometriä tulivoimalasta). Saunamaan melumallinuksessa ei ole tarvetta lisätä 2 db melupäästöarvoon. Kaikkien vakituisten asuntojen osalta melu on selvästi alle ympäristöministeriön yöajan suunnitteluohjearvon 40 dba. Myös kaikkien vapaa-ajan asuntojen kohdalla alitetaan ympäristöministeriön yöajan suunnitteluohjearvo 35 dba. Viiatinlammen rannalla sijaitsee neljä vapaa-ajan asuntoja, joiden kohdalla melutasot ovat vaikutusalueen asunnoista suurimpia ( dba). Eteläisin Viitainlammen vapaa-ajan asunnoista (am) sijaitsee kiinteistöllä, joka on vuokrattu hankeyhtiölle. Polvenkylässä, missä on useita vakituisia asuntoja, laskennalliset meluarvot ovat dba. Alla oleva melukartta (Kuva 1) ja taulukko (Taulukko 4) osoittavat Saunamaan meluvaikutukset altistuvien kohteiden ulkopuolella. Kuva 1. Melukartta, Saunamaan tuulipuisto

6 db Sivu 6/11 Taulukko 4. A-painotetut melutasot altistuvien kohteiden ulkopuolella Havainnointipiste Pohjoinen koord. (ETRS TM35FIN) Itäinen koord. (ETRS TM35FIN) Melut (dba)* Meluohjearvo (dba) aa Ei ab Ei ac Ei ad Ei ae Ei af Ei ag Ei ah Ei ai Ei aj Ei ak Ei al Ei am Ei *Nämä meluarvot pysyvät samana vaikka käytetään 205 metrin kokonaiskorkeutta (Napakorkeus 146,5 m). Ylittää ohjearvon Asumisterveysohjeen ohjearvot pienitaajuiselle melulle alittuvat selvästi lähimmissä asunnoissa. Myös kauempana sijaitsevissa asunnoissa ohjearvot alittuvat, koska pienitaajuinen melu vähenee etäisyyden kasvaessa (taulukko liitteenä, liite 1). Vakituinen asunto: ag 80,00 70,00 60,00 50,00 40,00 30,00 20,00 10,00 0, , Hz Ulkona Sisällä Ohjearvo (sisällä) Kuva 2. Pienitaajuinen melu. Kyseisessä kohteessa on suurin asuntoon kohdistuva pienitaajuisen melun taso.

7 db Sivu 7/11 Vapaa-ajan asuntojenkin kohdalla ohjearvot alittuvat selvästi. Laskennassa ei ole otettu huomioon asuntojen todellisia äänieristysominaisuuksia, joten todellinen matalataajuinen melu voi olla laskettua korkeampi (DSO laskentamenetelmässä käytetään ainoastaan talojen keskimääräistä äänieristystä). Lasketut arvot eivät kuitenkaan ole lähellä asumisterveysohjeen ohjearvoja, joten arvion mukaan marginaalit ovat riittävät, eivätkä ohjearvot ylity. Vapaa-ajan asunto: al 80,00 70,00 60,00 50,00 40,00 30,00 20,00 10,00 0, , Hz Ulkona Sisällä Ohjearvo (sisällä) Kuva 3. Pienitaajuinen melu. Kyseisessä kohteessa on suurin lomarakennukseen kohdistuva pienitaajuisen melun taso. Etha Wind Oy Ab on parhaan kykynsä mukaan tarkistanut tietojen ja laskennan oikeellisuuden. Vastuu meluselvityksestä rajoittuu konsulttitoiminnan yleisten sopimusehtojen mukaisesti (KSE- 2013) tähän selvitykseen.

8 Sivu 8/11 6. Mallinnustietojen raportti, Saunamaa RAPORTIN JA RAPORTOIJAN TIEDOT Mallinnusraportin numero/tunniste: *tarkentavat tiedot voi esittää kartalla tai muissa liitteissä Raportin hyväksyntäpäivämäärä: Tekijä/organisaatio, yhteystiedot: Etha Wind Oy, Keilaranta 5, Espoo, puh Vastuuhenkilöt Christian Granlund, Etha Wind Oy Ab Laatija: Christian Granlund Tarkastaja/hyväksyjä: MALLINNUSOHJELMAN TIEDOT Mallinnusohjelma ja versio: WindPRO v TUULIVOIMALAN (TUULIVOIMALOIDEN TIEDOT) Mallinnusmenetelmä: ISO Tuulivoimalan valmistaja: Nordex Tyyppi: N117 Sarjanumero/t: Nimellisteho: 3,0 MW Napakorkeus: 141,0 m Roottorin halkaisija: 117,0 m Tornin tyyppi: Putkitorni Mahdollisuudet vaikuttaa tuulivoimalan melupäästöön käytön aikana ja sen vaikutus meluun Lapakulman säätö Pyörimisnopeus Muu, mikä Kyllä db Kyllä db db Ei Ei tiedossa Ei Ei tiedossa db AKUSTISET TIEDOT/LASKENNAN LÄHTÖTIEDOT Melupäästötiedot (ei takuuarvo. tällaisia ei vielä annettu) Oktaaveittain [Hz] 1/3-oktaaveittain [Hz] Melun erityispiirteiden mittaus ja havainnot: Kapeakaistaisuus / Tonaalisuus Kok Impulssimaisuus Merkityksellinen sykintä (amplitudimodulaatio) Muu, Mikä: kyllä ei kyllä ei kyllä ei kyllä ei Tarvittaessa käytetään sanktiota (5dB), tässä tapauksessa ei.

9 Sivu 9/11 AKUSTISET TIEDOT/LASKENNAN LÄHTÖTIEDOT Laskenta korkeus Laskentaruudun koko [m m] 2 m Muu, mikä ja miksi: 10 m * 10 m Suhteellinen kosteus Lämpötila 70 % Muu, mikä ja miksi: 15 C Muu, mikä ja miksi: Maastomallin lähde ja tarkkuus Maastomallin lähde: Maanmittauslaitos Vaakaresoluutio:2 m Pystyresoluutio: 2 m Maan- ja vedenpinnan absorption ja heijastuksen huomioiminen, käytetyt kertoimet ISO /Nord2000 Vesialueet, (0) / (G) Maa-alueet, (0,4) / (A-D/E-F) Maa-alueet, (0) / (G) G D HUOM Ilmakehän stabiilius laskennassa/meteorologinen korjaus Neutraali, (0): kyllä Muu, mikä ja miksi: Sääolosuhteiden huomiointi; Myötätuuliolosuhteet Voimalan äänen suuntaavuus ja vaimentuminen Vapaa avaruus Muu, mikä, miksi: Melulle altistuvat asukkaat ja kohteet, lkm (ilman meluntorjuntaa/voimalan ohjausta) Asukkaat: 0 kpl Vapaa-ajan rakennukset: 0 kpl Hoito- ja oppilaitokset: 0 kpl Melulle altistuvat asukkaat ja kohteet, lkm (meluntorjunta/voimalan ohjaus huomioiden) Asukkaat: 0 kpl Vapaa-ajan rakennukset: 0 kpl Hoito- ja oppilaitokset: 0 kpl Melun leviäminen virkistys- tai luonnonsuojelualueille Virkistysalueet: 0 kpl Luonnonsuojelualueet: 0 kpl
