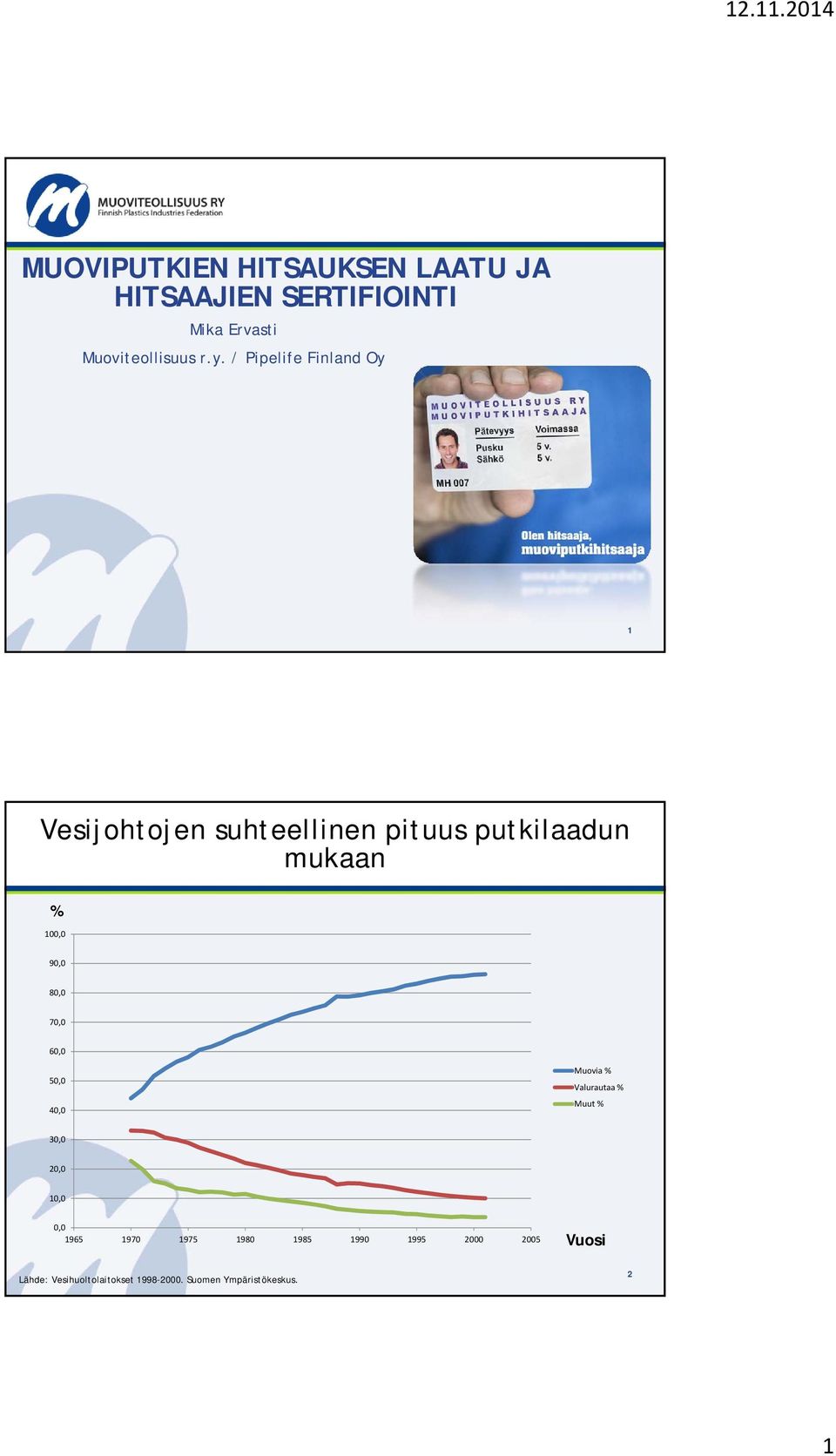

1 MUOVIPUTKIEN HITSAUKSEN LAATU JA HITSAAJIEN SERTIFIOINTI Mika Ervasti Muoviteollisuus r.y. / Pipelife Finland Oy 1 Vesijohtojen suhteellinen pituus putkilaadun mukaan % 100,0 90,0 80,0 70,0 60,0 50,0 40,0 Muovia % Valurautaa % Muut % 30,0 20,0 10,0 0, Vuosi Lähde: Vesihuoltolaitokset Suomen Ympäristökeskus. 2 1

80,0 70,0 60,0 50,0 40,0 Muovia % Valurautaa % Muut % 30,0 20,0 10,0 0,0 1965 1970 1975 1980

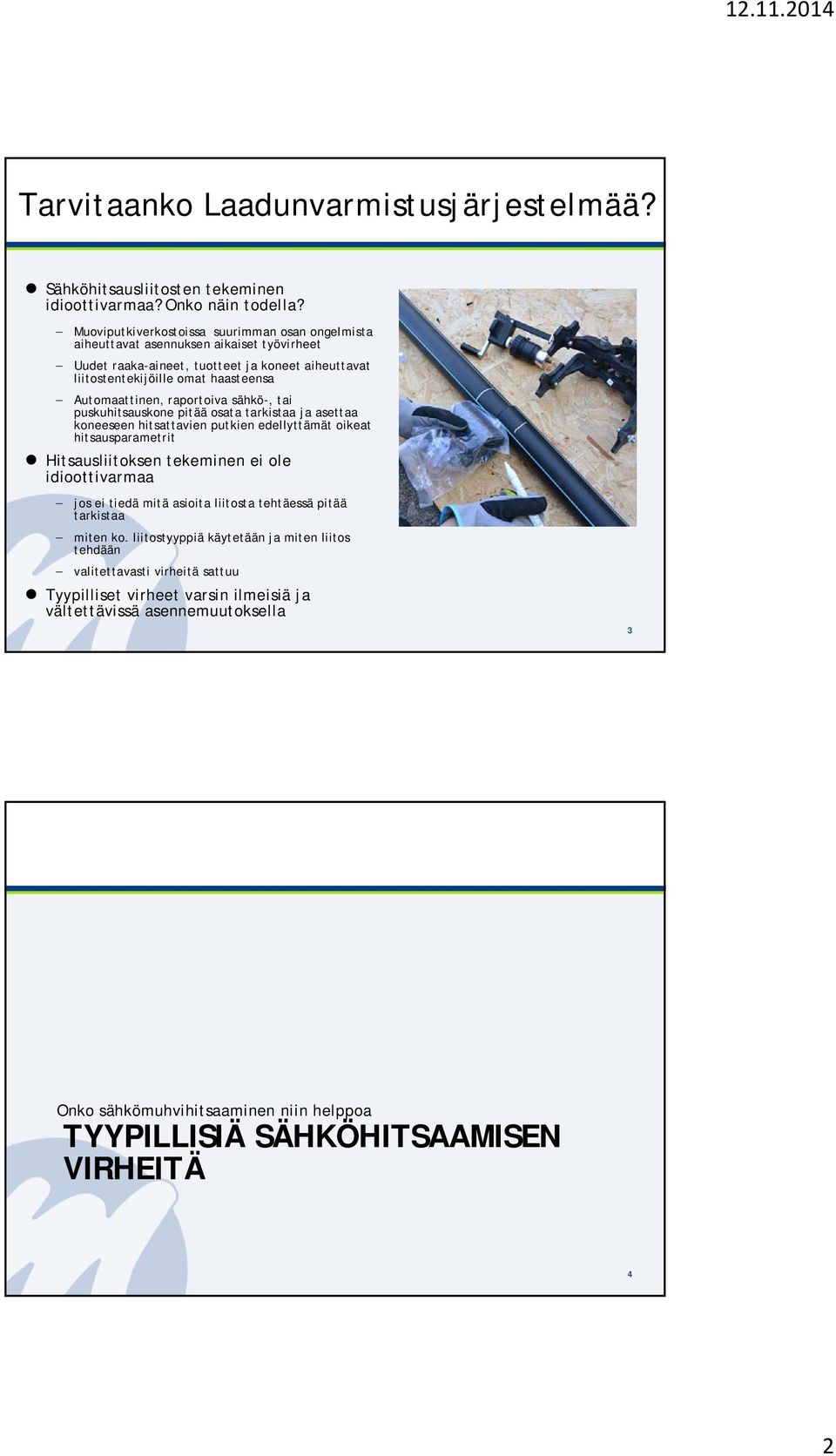

2 Tarvitaanko Laadunvarmistusjärjestelmää? Sähköhitsausliitosten tekeminen idioottivarmaa? Onko näin todella? Muoviputkiverkostoissa suurimman osan ongelmista aiheuttavat asennuksen aikaiset työvirheet Uudet raaka-aineet, tuotteet ja koneet aiheuttavat liitostentekijöille omat haasteensa Automaattinen, raportoiva sähkö-, tai puskuhitsauskone pitää osata tarkistaa ja asettaa koneeseen hitsattavien putkien edellyttämät oikeat hitsausparametrit Hitsausliitoksen tekeminen ei ole idioottivarmaa jos ei tiedä mitä asioita liitosta tehtäessä pitää tarkistaa miten ko. liitostyyppiä käytetään ja miten liitos tehdään valitettavasti virheitä sattuu Tyypilliset virheet varsin ilmeisiä ja vältettävissä asennemuutoksella 3 Onko sähkömuhvihitsaaminen niin helppoa TYYPILLISIÄ SÄHKÖHITSAAMISEN VIRHEITÄ 4 2

raportoiva sähkö-, tai puskuhitsauskone pitää osata tarkistaa ja asettaa koneeseen hitsattavien putkien edellyttämät oikeat hitsausparametrit Hitsausliitoksen tekeminen ei ole idioottivarmaa jos ei

3 Virheet hitsauksessa Putkituki puuttuu jolloin putket eivät pysylinjassa Tuki puuttuu/ liitos ei suorassa, 34% Likainen, 29% Muut, 11% Pintakerro sta ei poistettu huolellises ti, 26% Keltainen merkki Näyttää ettei ole skrapattu kunnolla Hiekkaa, likaa ja vettä (likainen) Control Point Date Title Sähköhitsausvirheitä Hitsaus epäonnistunut Vesi hitsausalueella Ei kunnollista pinnanpoistoa 6 3

merkki Näyttää ettei ole skrapattu kunnolla Hiekkaa, likaa ja vettä (likainen) Control Point Date

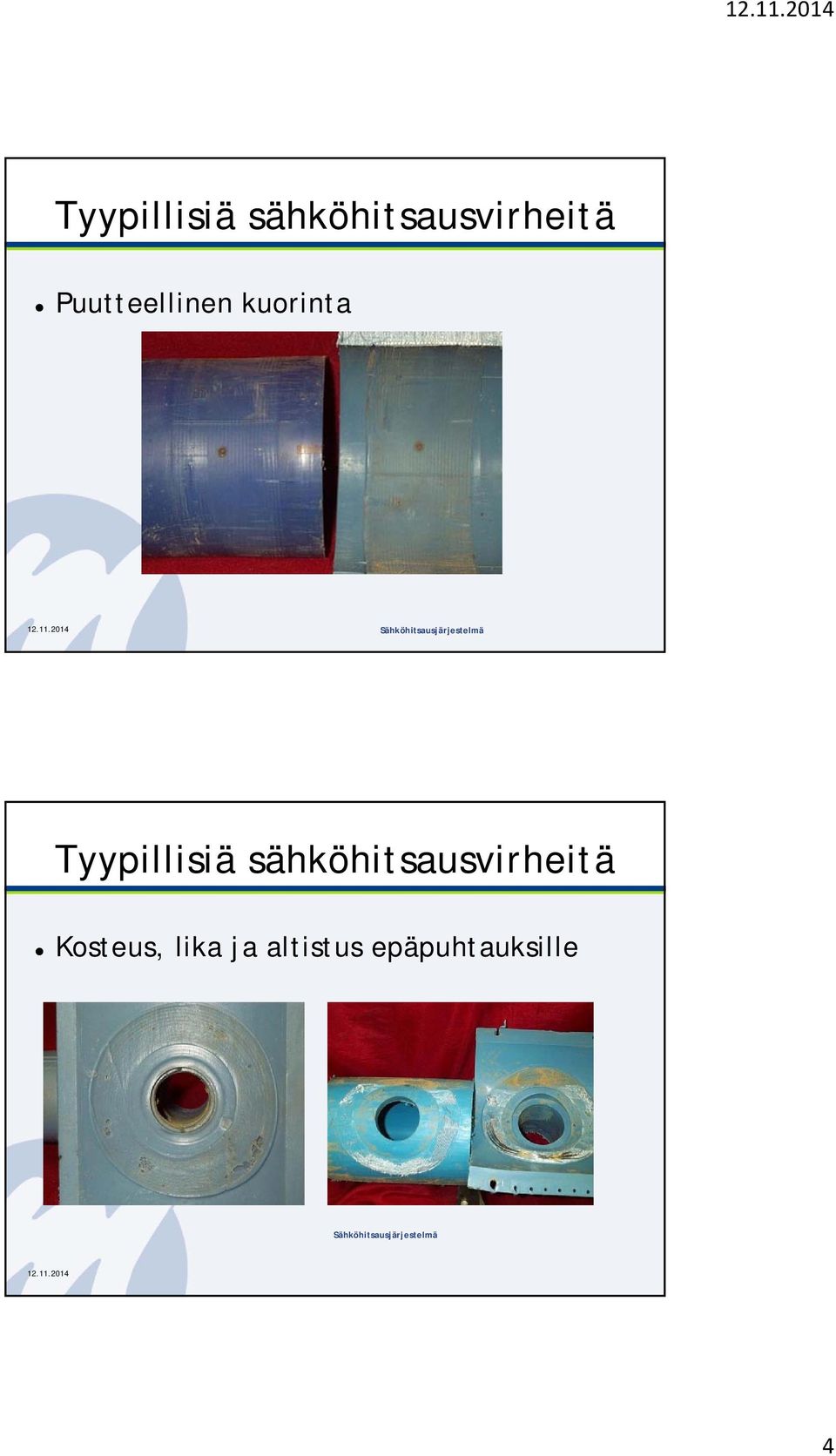

4 Tyypillisiä sähköhitsausvirheitä Puutteellinen kuorinta Sähköhitsausjärjestelmä Tyypillisiä sähköhitsausvirheitä Kosteus, lika ja altistus epäpuhtauksille Sähköhitsausjärjestelmä

2014 Sähköhitsausjärjestelmä Tyypillisiä

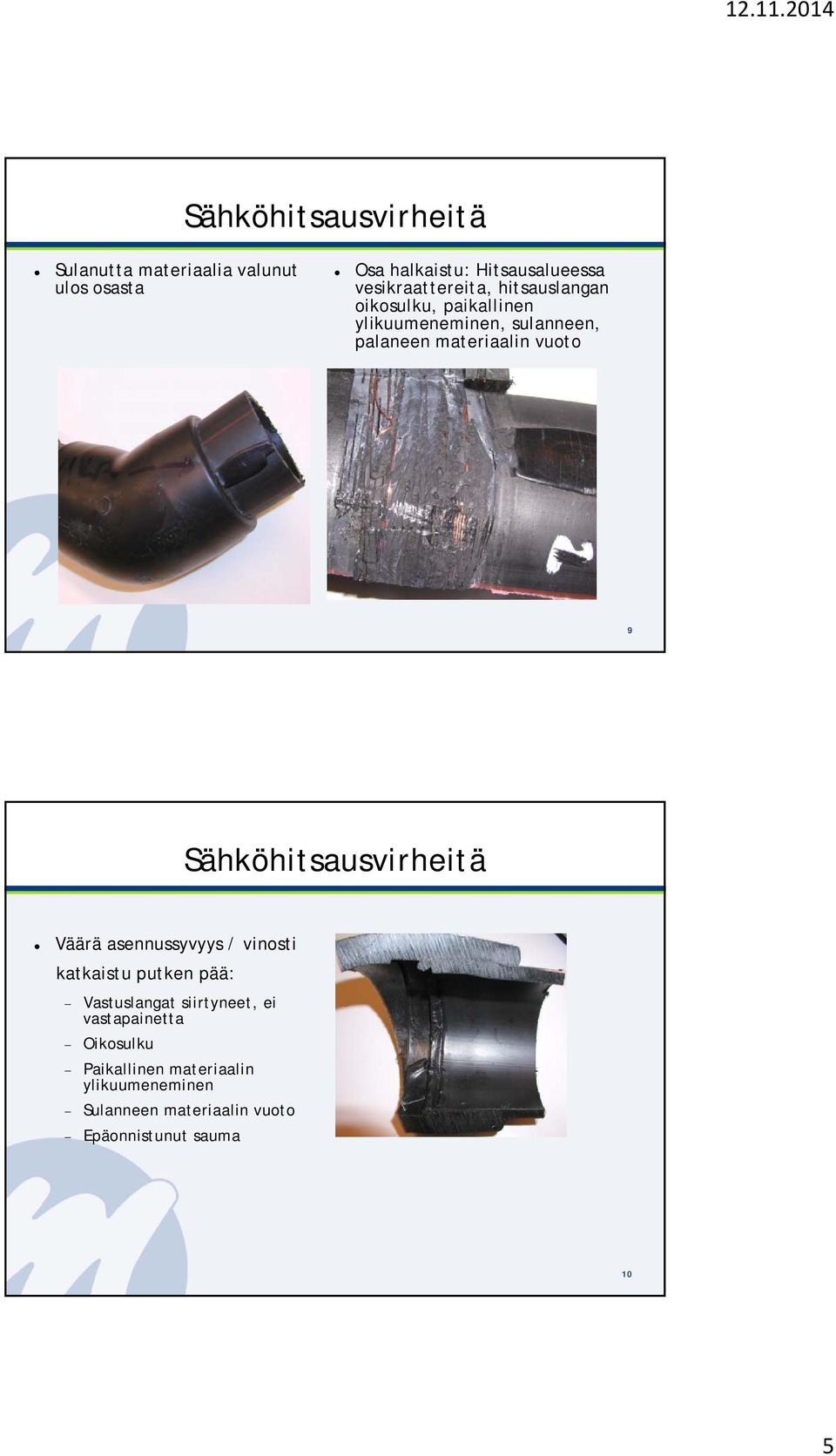

5 Sähköhitsausvirheitä Sulanutta materiaalia valunut ulos osasta Osa halkaistu: Hitsausalueessa vesikraattereita, hitsauslangan oikosulku, paikallinen ylikuumeneminen, sulanneen, palaneen materiaalin vuoto 9 Sähköhitsausvirheitä Väärä asennussyvyys / vinosti katkaistu putken pää: Vastuslangat siirtyneet, ei vastapainetta Oikosulku Paikallinen materiaalin ylikuumeneminen Sulanneen materiaalin vuoto Epäonnistunut sauma 10 5

vuoto 9 Sähköhitsausvirheitä Väärä asennussyvyys / vinosti katkaistu putken pää: Vastuslangat siirtyneet,

6 Sähköhitsausvirheitä Muhvi käytetty liukuholkkina Väärä pistosyvyys (ei merkattu?) Vastuslanka siirtynyt koska vastapaine puuttuu Oikosulku Sulan materiaalin vuoto 11 Sulan materiaalin vuoto Sähköhitsausvirheitä Vettä ja likaa hitsausalueessa Vastuslangat siirtyneet Oikosulku Paikallinen ylikuumeneminen 12 6

) Vastuslanka siirtynyt koska vastapaine puuttuu Oikosulku Sulan materiaalin

7 Sähköhitsausvirheitä Hitsaus epäonnistunut Ei tehty suorassa linjassa Vuotaa koeponnistuksessa 13 Tyypillisiä sähköhitsausvirheitä Putken puutteellinen puhdistus tai väärä kuorinta Sähköhitsausjärjestelmä

Tyypillisiä sähköhitsausvirheitä Putken puutteellinen

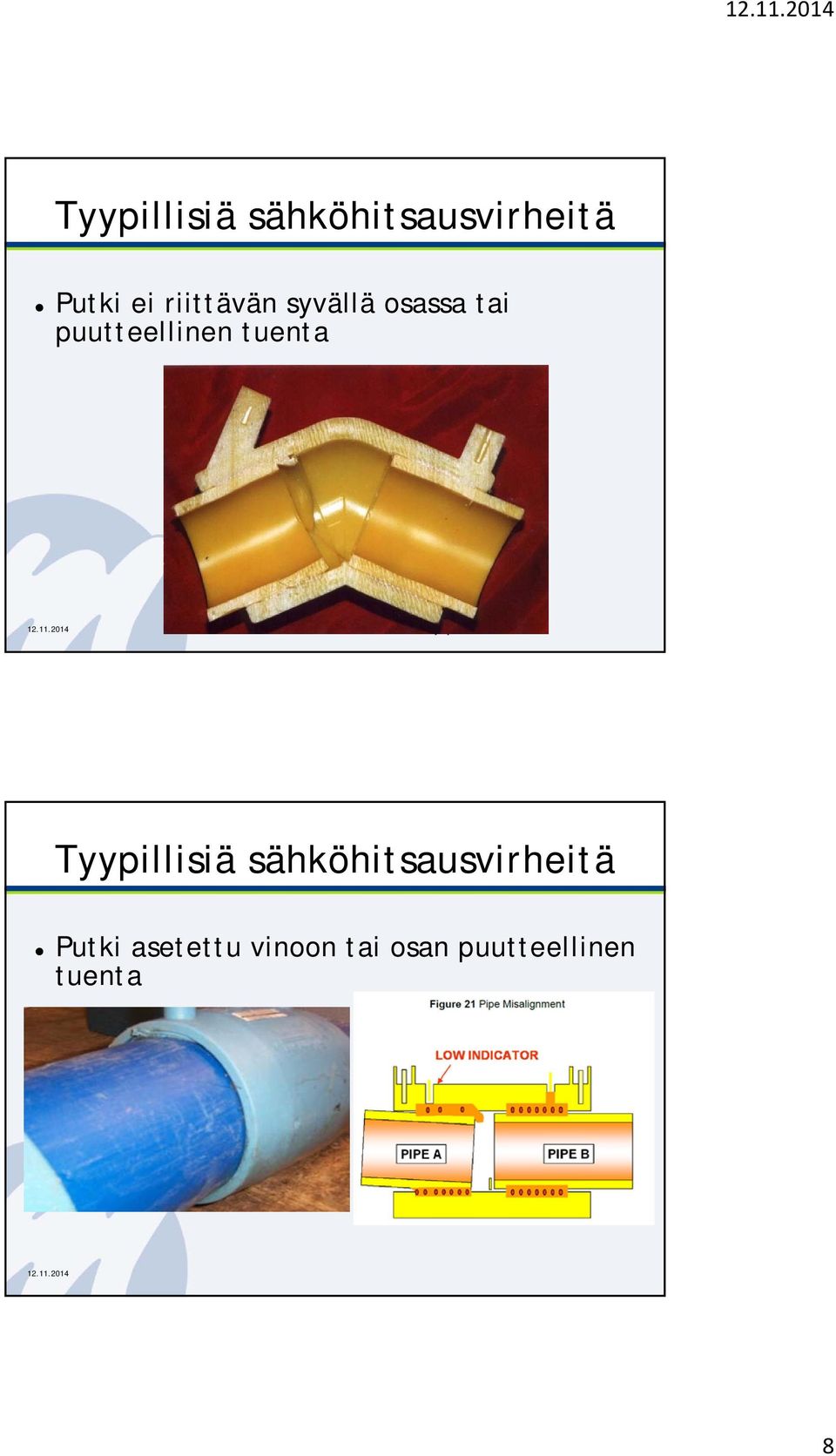

8 Tyypillisiä sähköhitsausvirheitä Putki ei riittävän syvällä osassa tai puutteellinen tuenta Sähköhitsausjärjestelmä Tyypillisiä sähköhitsausvirheitä Putki asetettu vinoon tai osan puutteellinen tuenta

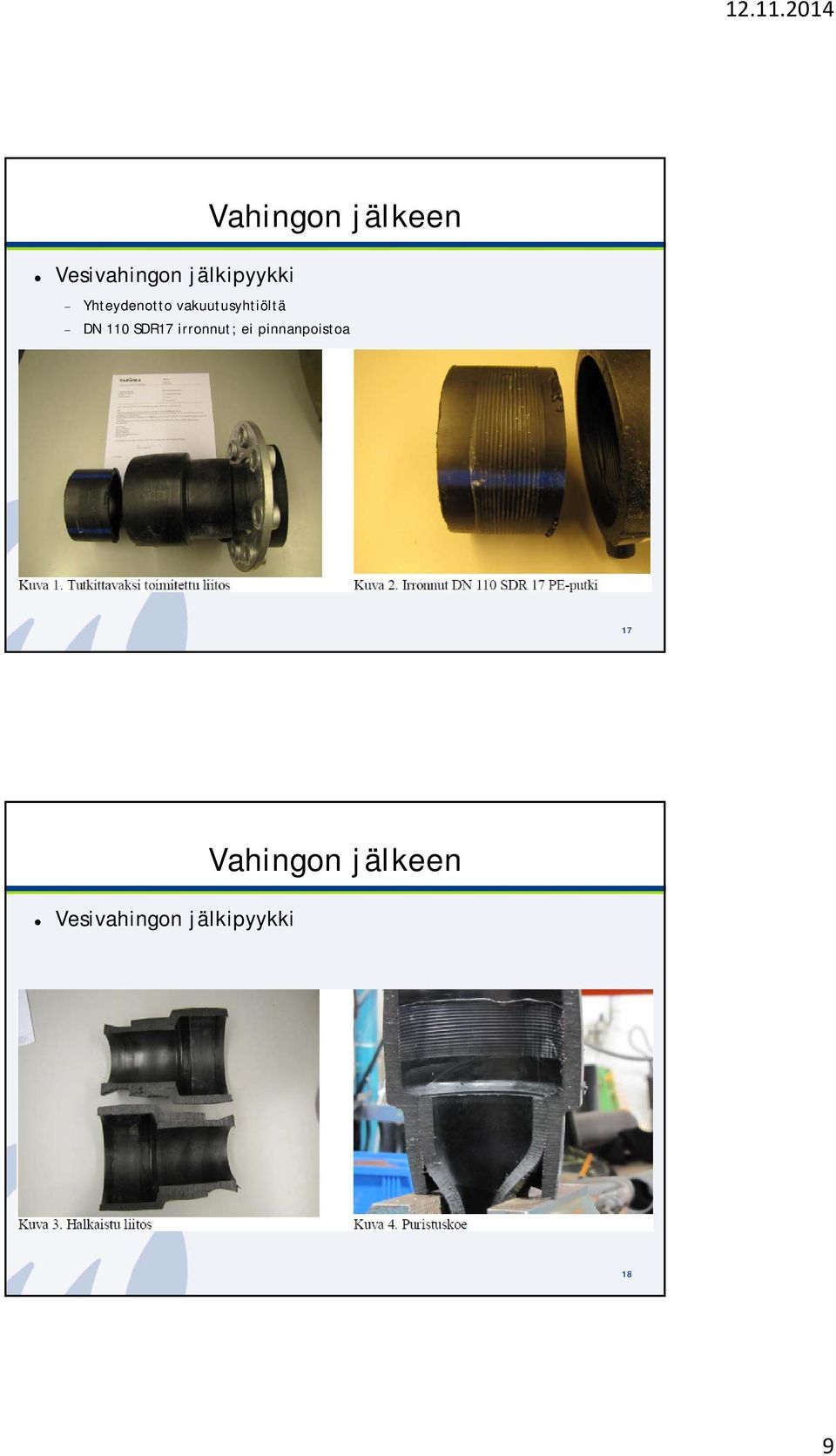

9 Vesivahingon jälkipyykki Vahingon jälkeen Yhteydenotto vakuutusyhtiöltä DN 110 SDR17 irronnut; ei pinnanpoistoa 17 Vesivahingon jälkipyykki Vahingon jälkeen 18 9

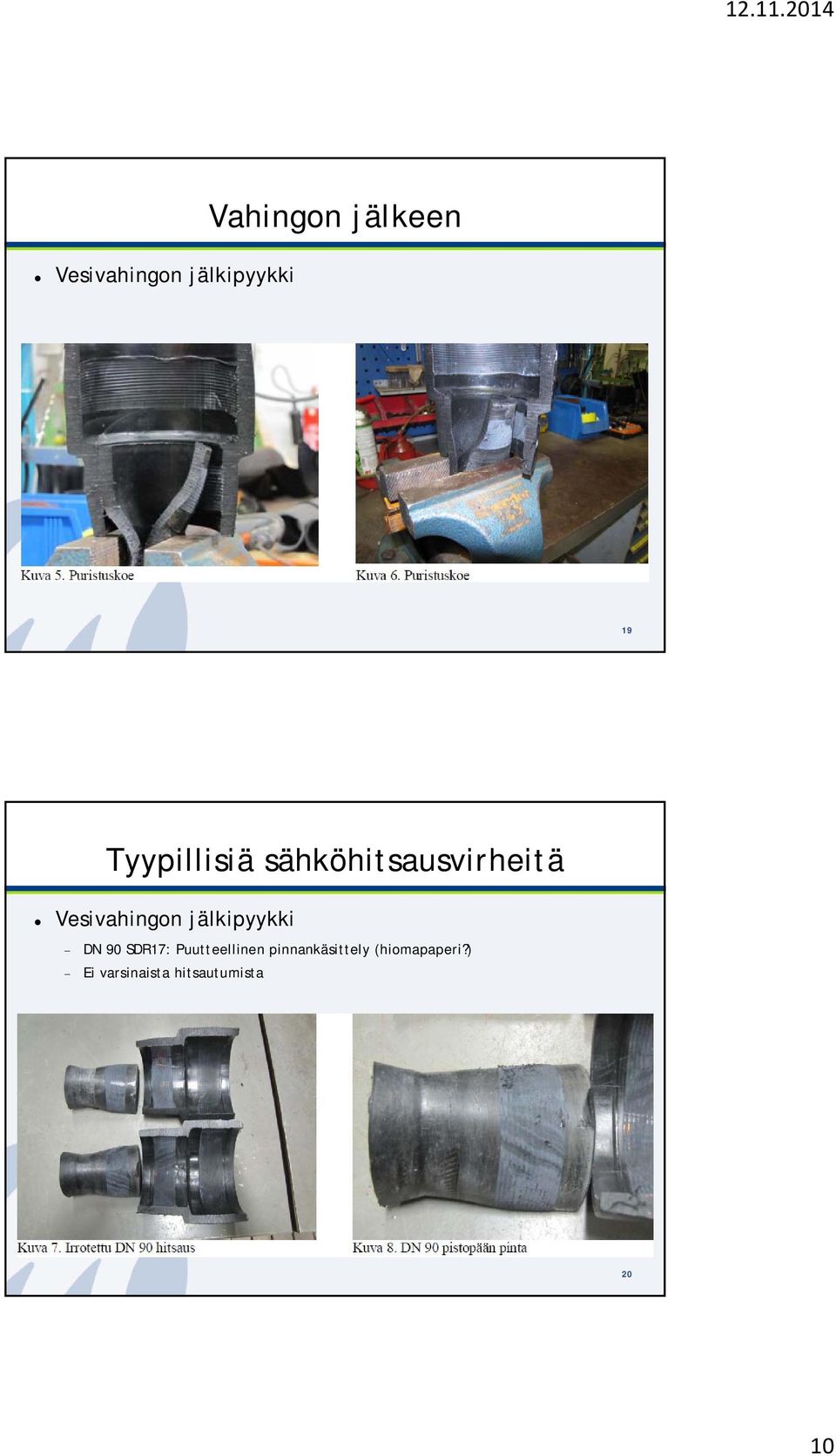

10 Vesivahingon jälkipyykki Vahingon jälkeen 19 Tyypillisiä sähköhitsausvirheitä Vesivahingon jälkipyykki DN 90 SDR17: Puutteellinen pinnankäsittely (hiomapaperi?) Ei varsinaista hitsautumista 20 10

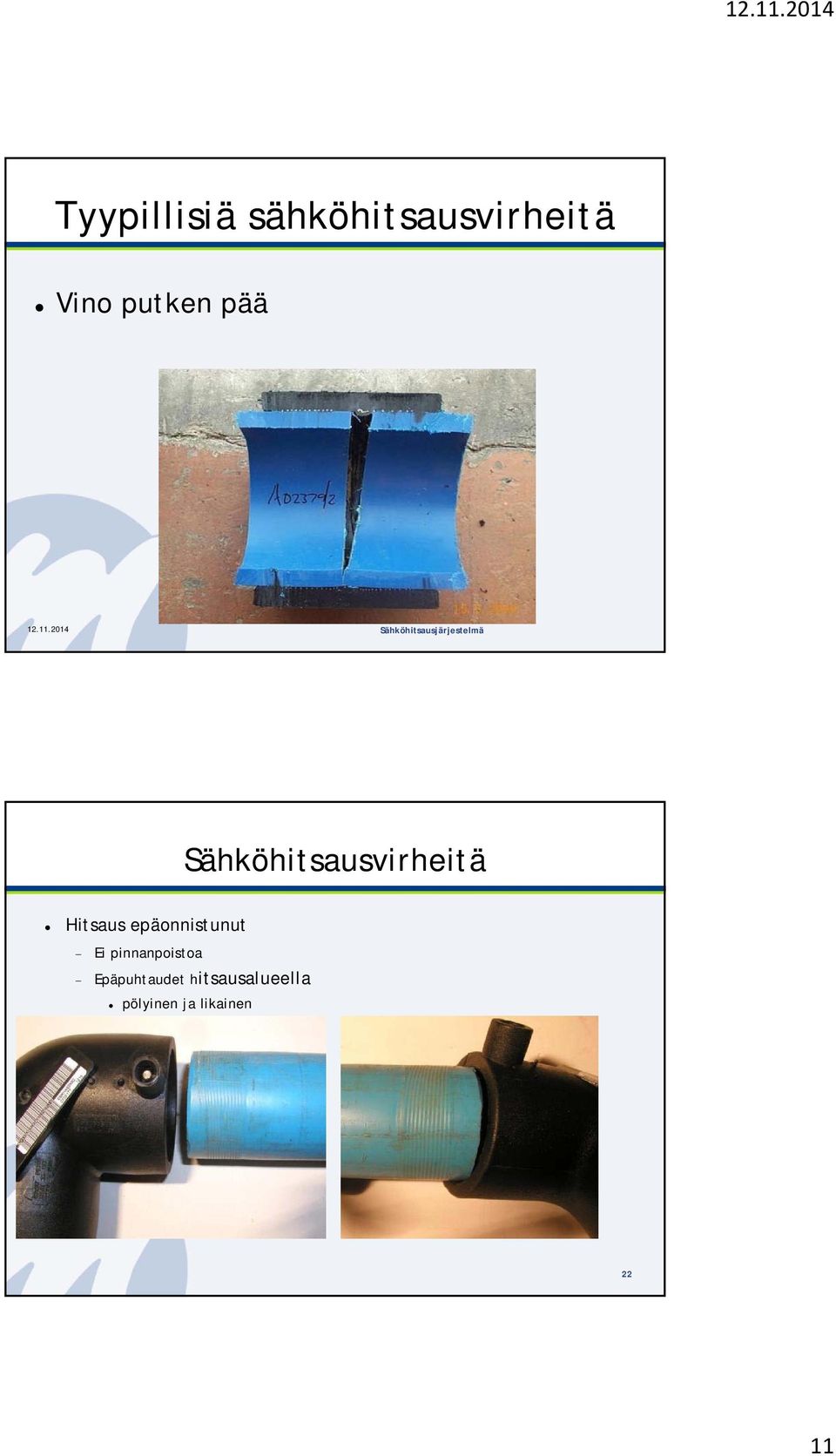

11 Tyypillisiä sähköhitsausvirheitä Vino putken pää Sähköhitsausjärjestelmä Sähköhitsausvirheitä Hitsaus epäonnistunut Ei pinnanpoistoa Epäpuhtaudet hitsausalueella pölyinen ja likainen 22 11

2014 Sähköhitsausjärjestelmä Sähköhitsausvirheitä

12 Huonon liitoksen kustannukset Taloliittymän korjaus kaupunkialueella voi maksaa 3000,- 5000,- Vakuutuksen oma vastuu? 23 Huonon liitoksen kustannukset Vuotava liittymä kiinteistön sisällä: Kustannus: Kymmenistä tuhansista satoihin tuhansiin euroihin kuvat: Sähköhitsausjärjestelmä 12

23 Huonon liitoksen kustannukset Vuotava liittymä kiinteistön sisällä: Kustannus:

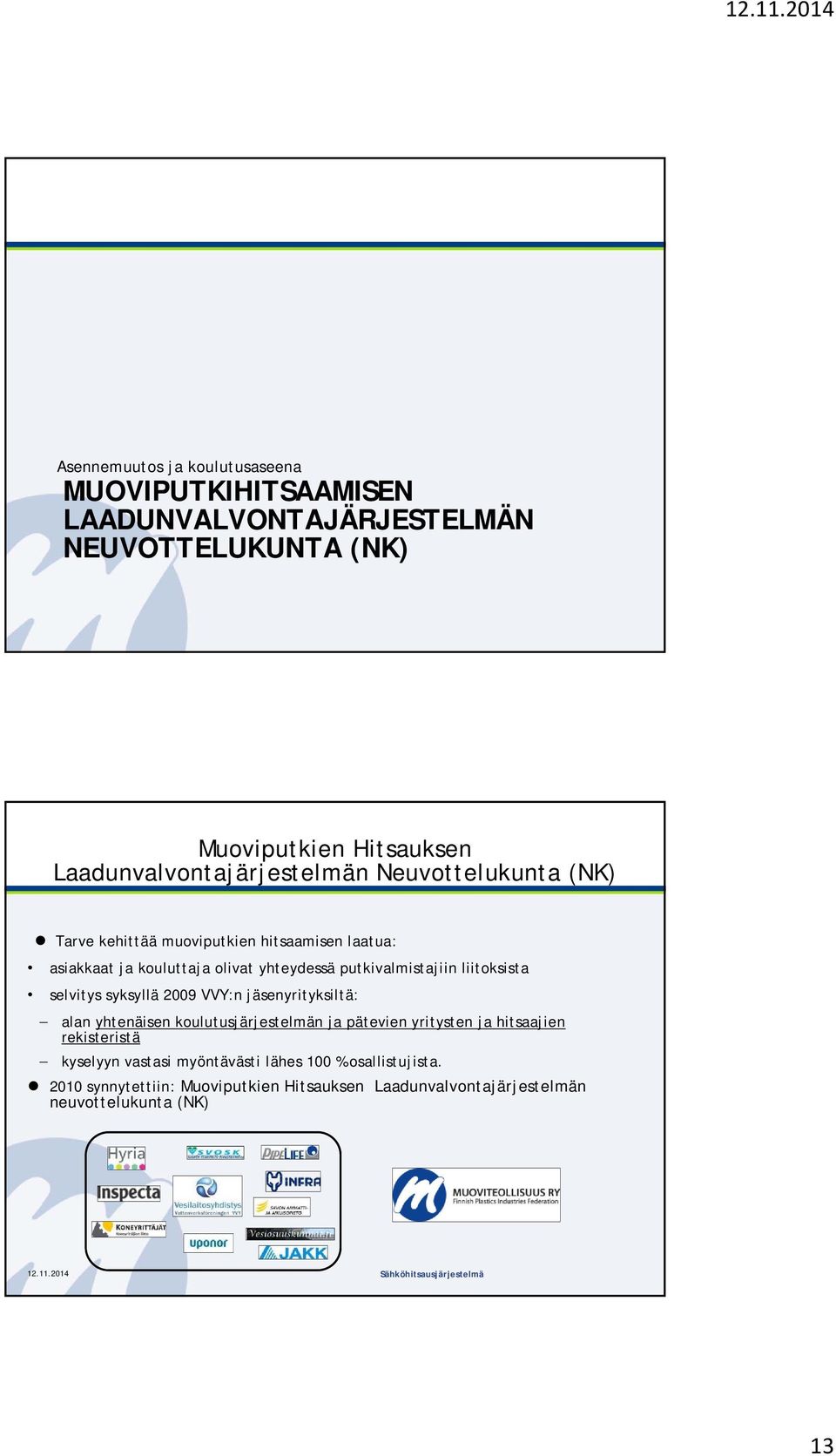

13 Asennemuutos ja koulutusaseena MUOVIPUTKIHITSAAMISEN LAADUNVALVONTAJÄRJESTELMÄN NEUVOTTELUKUNTA (NK) Muoviputkien Hitsauksen Laadunvalvontajärjestelmän Neuvottelukunta (NK) Tarve kehittää muoviputkien hitsaamisen laatua: asiakkaat ja kouluttaja olivat yhteydessä putkivalmistajiin liitoksista selvitys syksyllä 2009 VVY:n jäsenyrityksiltä: alan yhtenäisen koulutusjärjestelmän ja pätevien yritysten ja hitsaajien rekisteristä kyselyyn vastasi myöntävästi lähes 100 % osallistujista synnytettiin: Muoviputkien Hitsauksen Laadunvalvontajärjestelmän neuvottelukunta (NK) Sähköhitsausjärjestelmä 13

syksyllä 2009 VVY:n jäsenyrityksiltä: alan yhtenäisen koulutusjärjestelmän ja pätevien yritysten ja hitsaajien rekisteristä kyselyyn vastasi myöntävästi

14 Muoviputkien hitsaamisen laadunvarmistamisen koulutusjärjestelmä Tarkoitus yhtenäisen koulutusjärjestelmän luominen ja ylläpitäminen koulutuksen laadun varmistaminen pätevyyden omaavien hitsaajien ja yritysten rekisterin luominen ja ylläpitäminen Muoviputkien hitsaamisen laadunvarmistamisen koulutusjärjestelmä Koulutusjärjestelmä kattaa PE- ja PP-muoviputket halkaisijaltaan enintään 355 mm asti. Isot putkihalkaisijat vaativat erikoisosaamista. laadunvarmistusjärjestelmän auditoijan Inspekta myöntää pätevyydet: kouluttajille ja hitsaajille ylläpitää rekisterin Kouluttajat: 6 kpl Hyria, JAKK, Savon ammatti- ja aikuisopisto Salon seudun aikuisopisto, Ylä-Savon ammattiopisto, AEL 14

kattaa PE- ja PP-muoviputket halkaisijaltaan enintään 355 mm asti. Isot putkihalkaisijat vaativat erikoisosaamista.

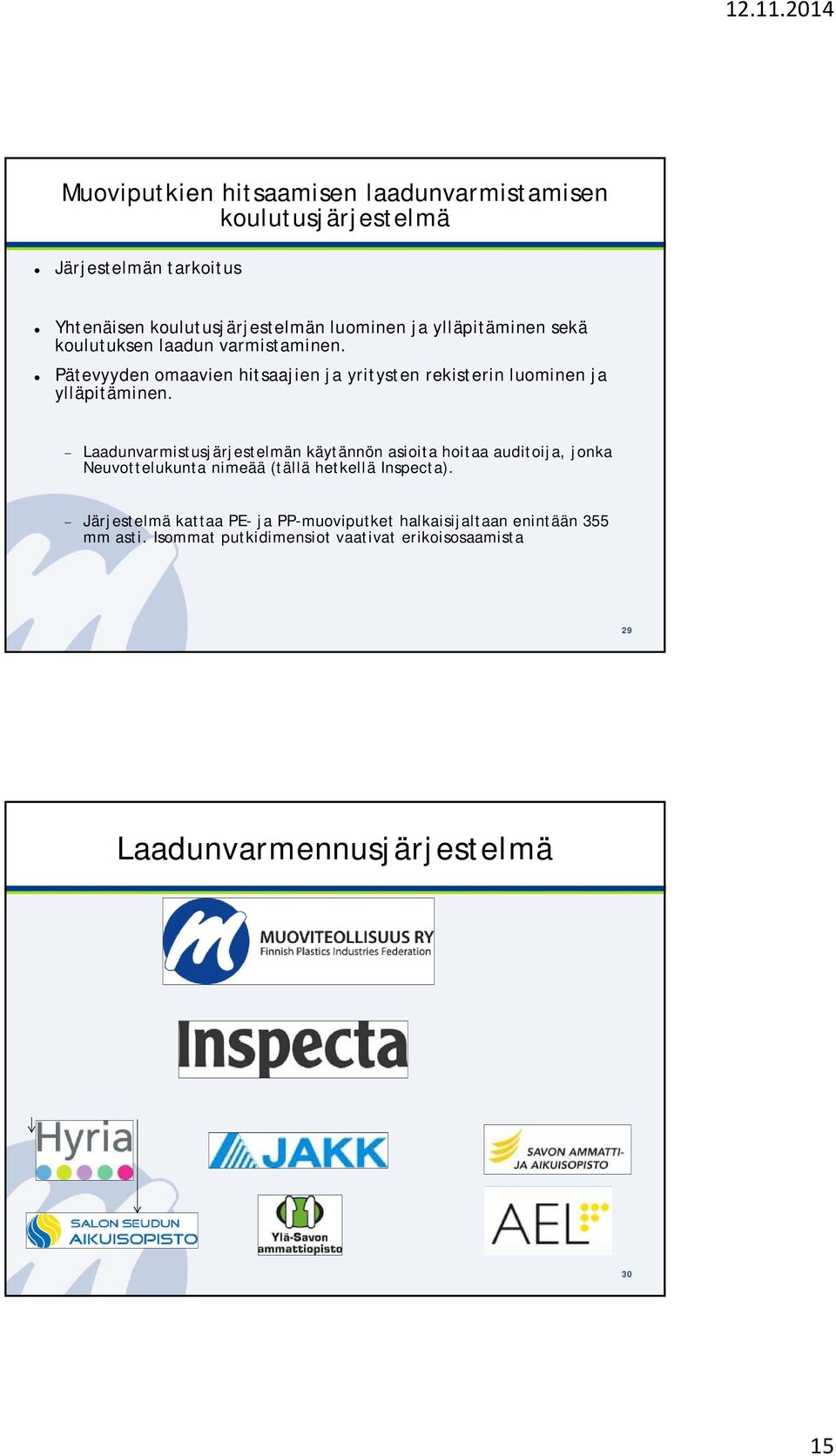

15 Muoviputkien hitsaamisen laadunvarmistamisen koulutusjärjestelmä Järjestelmän tarkoitus Yhtenäisen koulutusjärjestelmän luominen ja ylläpitäminen sekä koulutuksen laadun varmistaminen. Pätevyyden omaavien hitsaajien ja yritysten rekisterin luominen ja ylläpitäminen. Laadunvarmistusjärjestelmän käytännön asioita hoitaa auditoija, jonka Neuvottelukunta nimeää (tällä hetkellä Inspecta). Järjestelmä kattaa PE- ja PP-muoviputket halkaisijaltaan enintään 355 mm asti. Isommat putkidimensiot vaativat erikoisosaamista 29 Laadunvarmennusjärjestelmä 30 15

Laadunvarmistusjärjestelmän käytännön asioita hoitaa auditoija, jonka Neuvottelukunta nimeää (tällä hetkellä Inspecta).

16 Koulutusohjelman runko 2+2= 4 vrk 1. Yleistä 2. Muovit 3. PE- materiaaliominaisuudet 4. Putkistandardit 5. Muoviputket 6. Kuljetus, käsittely, varastointi ja työmaaturvallisuus 7. Puskuhitsaus 8. Puskuhitsauksen tarkastus 9. Merkintä, pöytäkirja ja työkirja 10. Sähköhitsaus 11. Sähköhitsauksen tarkastus 12. Sähköhitsauksen merkintä, pöytäkirja ja työkirja 13. Näytetyön tarkastus Kurssien kesto yleensä 4 päivää 31 /Muoviputkihitsaajat/ 32 16

Merkintä, pöytäkirja ja työkirja 10. Sähköhitsaus 11. Sähköhitsauksen tarkastus 12.

17 Työkirja ja henkilökortti Ammattitaitoinen hitsaaja saa Inspectalta rekisteriin liittyessään henkilökortin jolla hän voi osoittaa pätevyytensä muoviputkien liitostöihin. Hitsaaja täyttää työkirjan / dokumentoi työkokemustaan ja työmaan valvoja kuittaa tiedot Työkirjalla näytetään hitsaajan ammattitaidon ylläpito. Sillä hän näyttää toteen viiden vuoden välein ammattitaitonsa ylläpidon ja varmistaa pysyvänsä rekisterissä 33 Kurssitodistus ja Henkilökortti XXXX N.N. + syntymäaika 34 17

Hitsaaja täyttää työkirjan / dokumentoi työkokemustaan ja työmaan valvoja kuittaa tiedot Työkirjalla näytetään hitsaajan

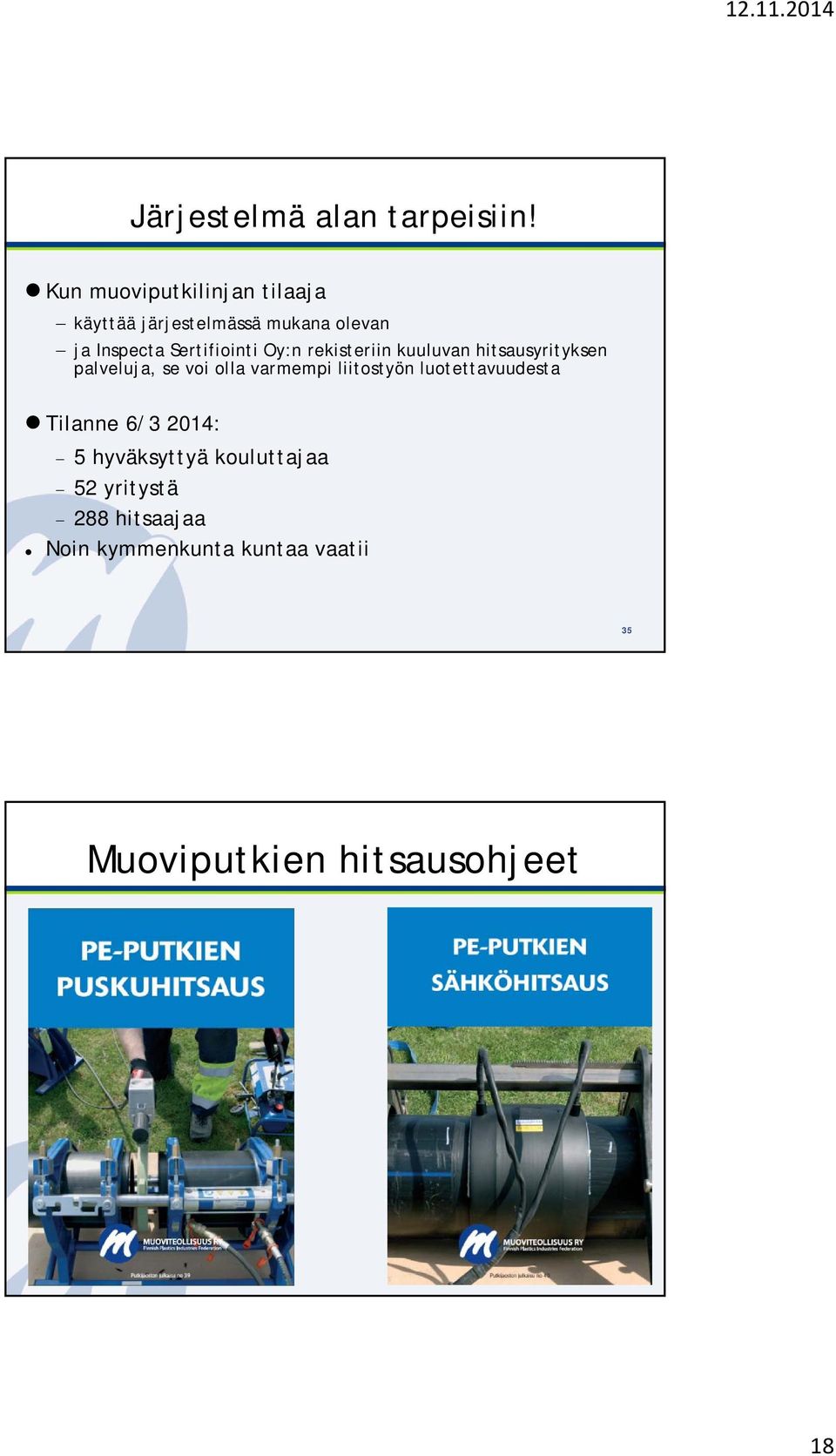

18 Järjestelmä alan tarpeisiin! Kun muoviputkilinjan tilaaja käyttää järjestelmässä mukana olevan ja Inspecta Sertifiointi Oy:n rekisteriin kuuluvan hitsausyrityksen palveluja, se voi olla varmempi liitostyön luotettavuudesta Tilanne 6/3 2014: 5 hyväksyttyä kouluttajaa 52 yritystä 288 hitsaajaa Noin kymmenkunta kuntaa vaatii 35 Muoviputkien hitsausohjeet 36 18

Sertifiointi Oy:n rekisteriin kuuluvan hitsausyrityksen palveluja, se voi olla varmempi

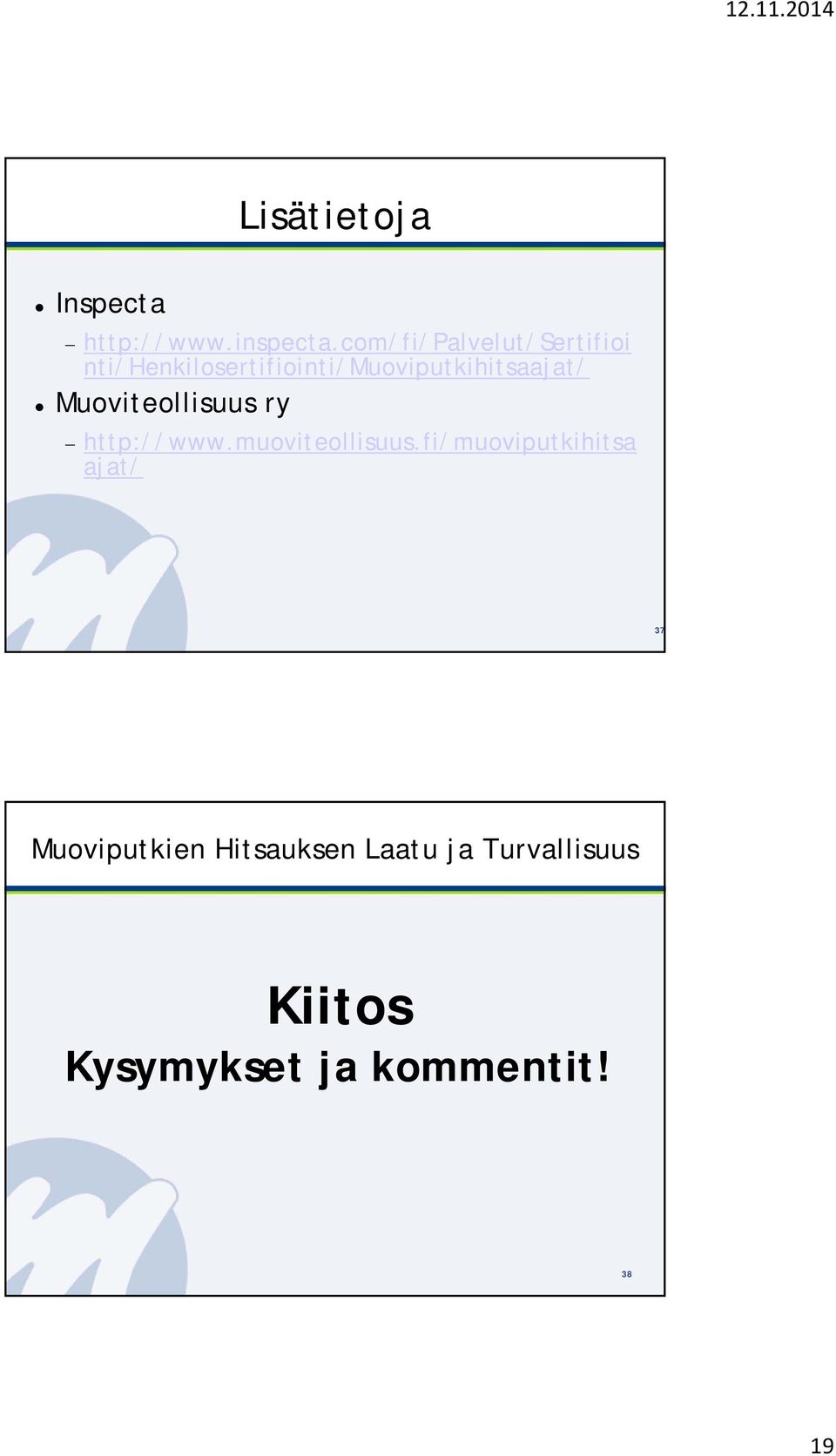

19 Lisätietoja Inspecta nti/henkilosertifiointi/muoviputkihitsaajat/ Muoviteollisuus ry ajat/ 37 Muoviputkien Hitsauksen Laatu ja Turvallisuus Kiitos Kysymykset ja kommentit! 38 19

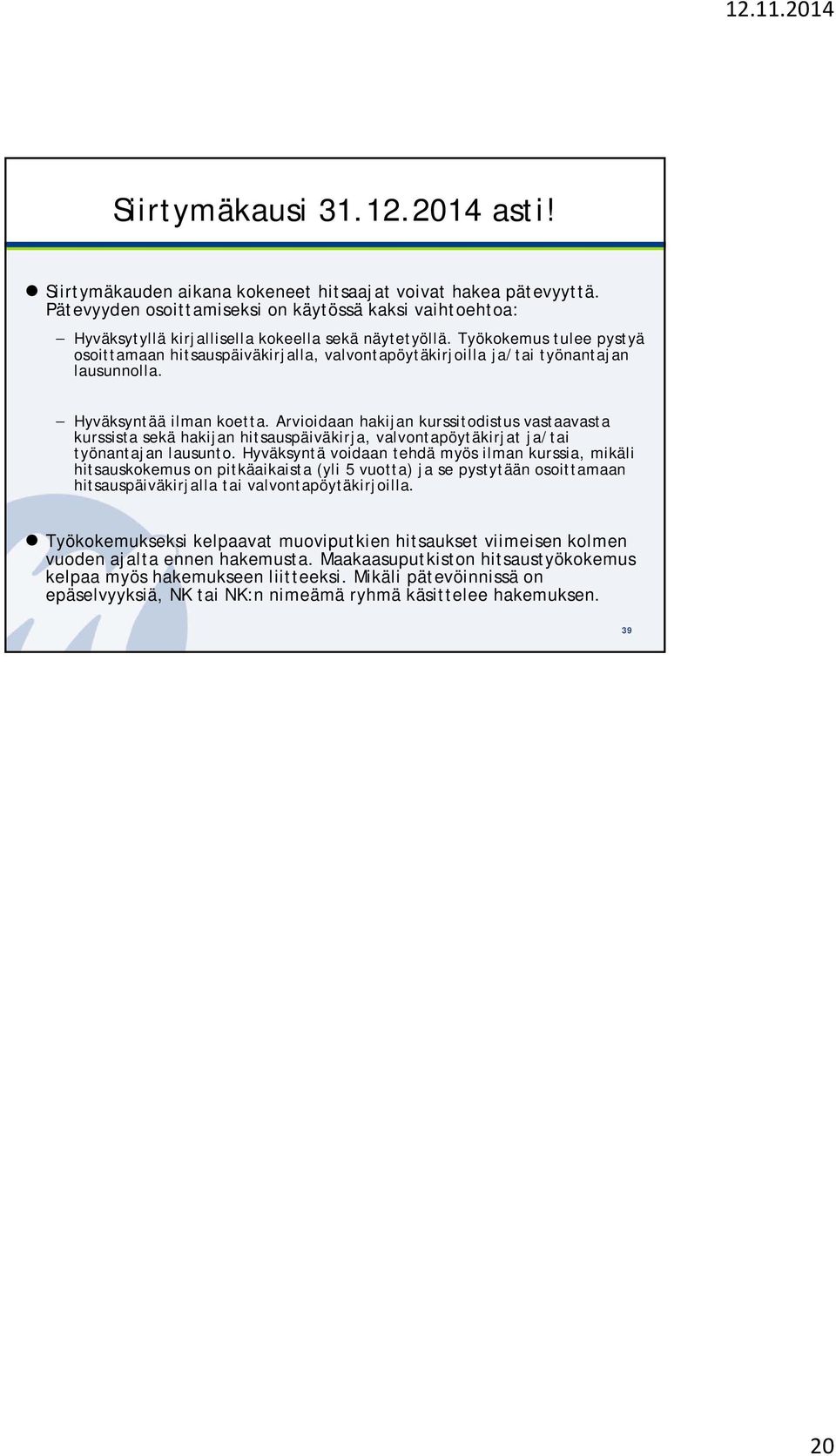

20 Siirtymäkausi asti! Siirtymäkauden aikana kokeneet hitsaajat voivat hakea pätevyyttä. Pätevyyden osoittamiseksi on käytössä kaksi vaihtoehtoa: Hyväksytyllä kirjallisella kokeella sekä näytetyöllä. Työkokemus tulee pystyä osoittamaan hitsauspäiväkirjalla, valvontapöytäkirjoilla ja/tai työnantajan lausunnolla. Hyväksyntää ilman koetta. Arvioidaan hakijan kurssitodistus vastaavasta kurssista sekä hakijan hitsauspäiväkirja, valvontapöytäkirjat ja/tai työnantajan lausunto. Hyväksyntä voidaan tehdä myös ilman kurssia, mikäli hitsauskokemus on pitkäaikaista (yli 5 vuotta) ja se pystytään osoittamaan hitsauspäiväkirjalla tai valvontapöytäkirjoilla. Työkokemukseksi kelpaavat muoviputkien hitsaukset viimeisen kolmen vuoden ajalta ennen hakemusta. Maakaasuputkiston hitsaustyökokemus kelpaa myös hakemukseen liitteeksi. Mikäli pätevöinnissä on epäselvyyksiä, NK tai NK:n nimeämä ryhmä käsittelee hakemuksen

Työkokemus tulee pystyä osoittamaan hitsauspäiväkirjalla, valvontapöytäkirjoilla ja/tai työnantajan lausunnolla. Hyväksyntää ilman koetta.
