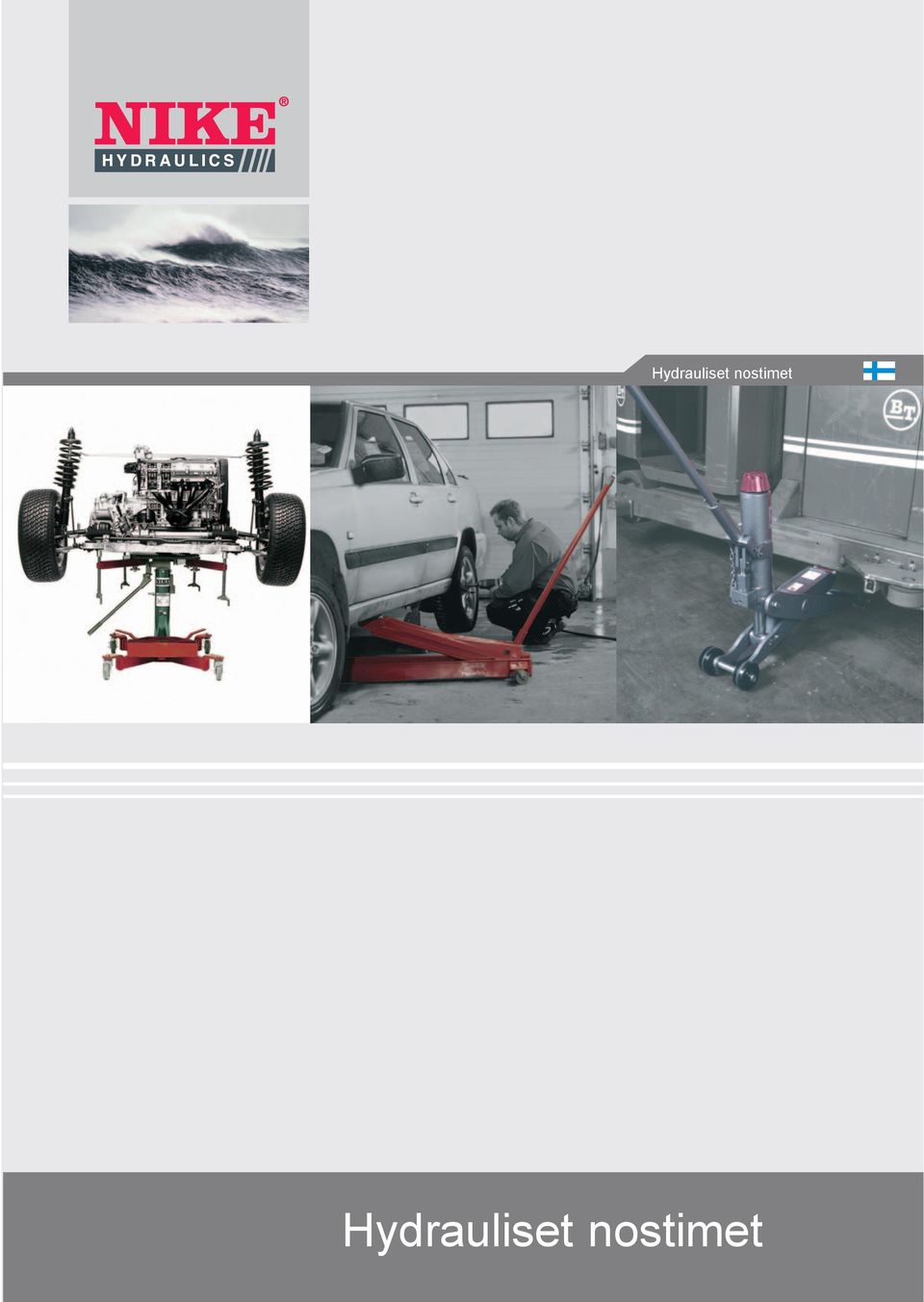

1 Hydrauliset nostimet Hydrauliset nostimet

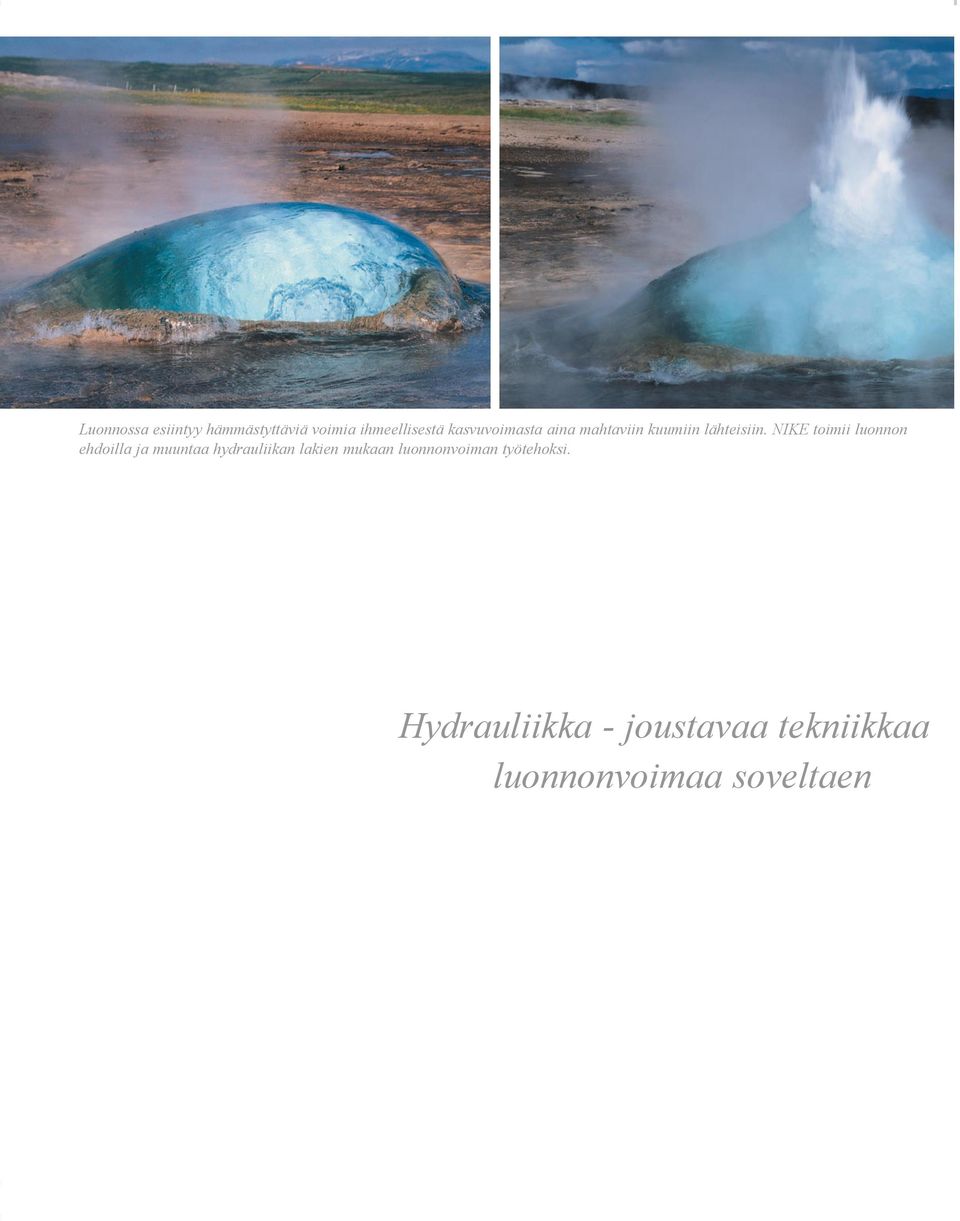

2 Luonnossa esiintyy hämmästyttäviä voimia ihmeellisestä kasvuvoimasta aina mahtaviin kuumiin lähteisiin. NIKE toimii luonnon ehdoilla ja muuntaa hydrauliikan lakien mukaan luonnonvoiman työtehoksi. Hydrauliikka - joustavaa tekniikkaa luonnonvoimaa soveltaen

3 Hydrauliset nostimet NIKE HYDRAULICS AB kehittää, valmistaa ja markkinoi laajaa valikoimaa nostimia ja muita nostovälineitä henkilöja kuorma-autokorjaamoja, huoltoautoja, teollisuutta, maataloutta ja rakennustyömaita varten. NIKEn korjaamohydrauliikkaohjelmaan kuuluu lisäksi öljysuodattimien puristimia, veto- ja työntösarjoja sekä mm. korinoikaisulaitteita. Tämän lisäksi NIKE HYDRAULICS AB kehittää yhteistyössä laitevalmistajien kanssa erikoistuotteita ja alkuperäisvarusteita asiakkaan toivomusten mukaan. NIKE on sertifioitu ISO-standardien mukaan ja CE-merkki kertoo, että NIKE-tuotteet täyttävät konedirektiivin vaatimukset. Hallinostimia henkilö- Hydrauliset alustapukit ovat Yleisnostin automoduulien nostoon. ja kuorma-autokorjaamoihin. nostimen ja alustapukin yhdistelmiä.

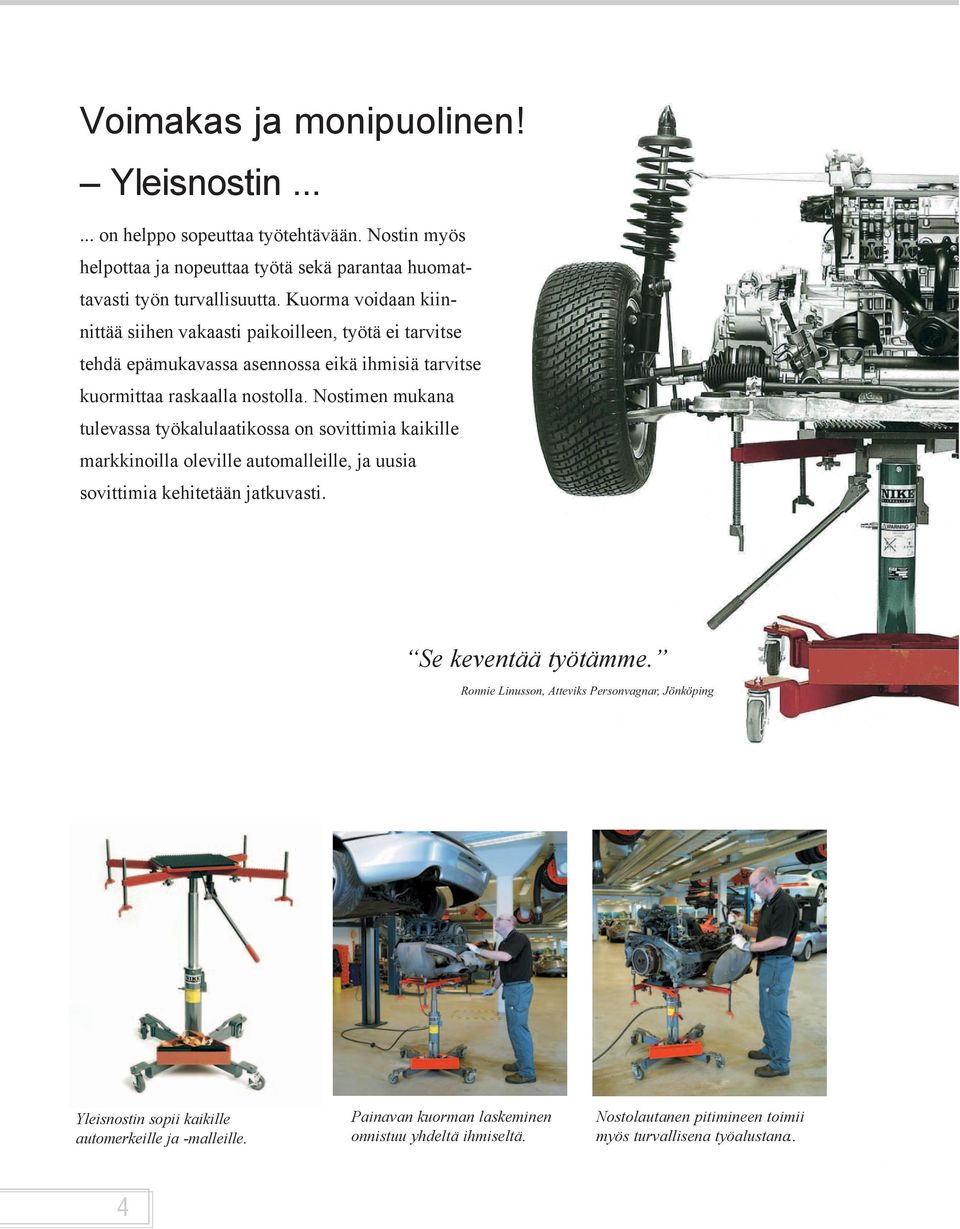

4 Voimakas ja monipuolinen! Yleisnostin on helppo sopeuttaa työtehtävään. Nostin myös helpottaa ja nopeuttaa työtä sekä parantaa huomattavasti työn turvallisuutta. Kuorma voidaan kiinnittää siihen vakaasti paikoilleen, työtä ei tarvitse tehdä epämukavassa asennossa eikä ihmisiä tarvitse kuormittaa raskaalla nostolla. Nostimen mukana tulevassa työkalulaatikossa on sovittimia kaikille markkinoilla oleville automalleille, ja uusia sovittimia kehitetään jatkuvasti. Se keventää työtämme. Ronnie Linusson, Atteviks Personvagnar, Jönköping Yleisnostin sopii kaikille automerkeille ja -malleille. Painavan kuorman laskeminen onnistuu yhdeltä ihmiseltä. Nostolautanen pitimineen toimii myös turvallisena työalustana.. 4

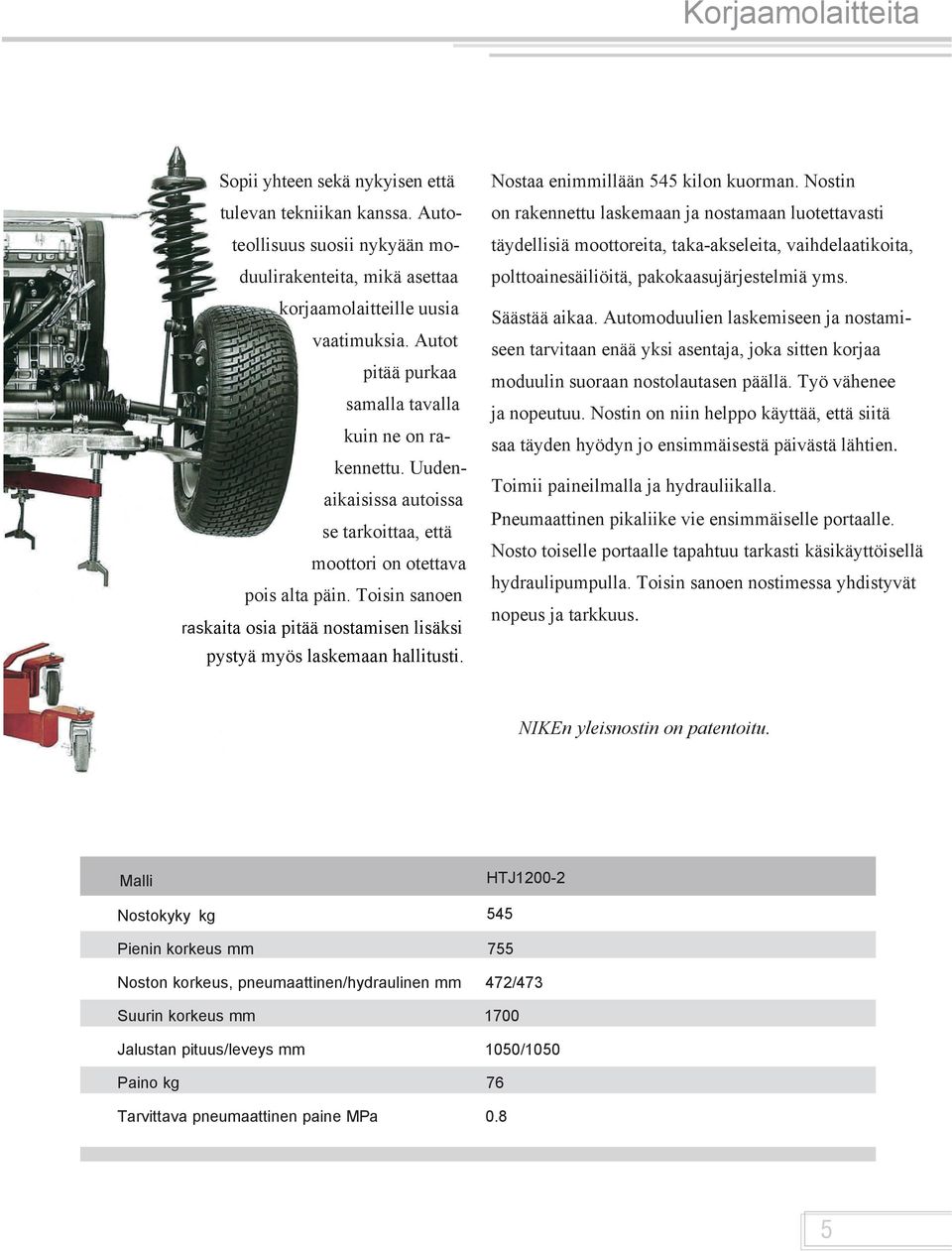

5 Korjaamolaitteita Sopii yhteen sekä nykyisen että tulevan tekniikan kanssa. Autoteollisuus suosii nykyään moduulirakenteita, mikä asettaa korjaamolaitteille uusia vaatimuksia. Autot pitää purkaa samalla tavalla kuin ne on rakennettu. Uudenaikaisissa autoissa se tarkoittaa, että moottori on otettava pois alta päin. Toisin sanoen raskaita osia pitää nostamisen lisäksi pystyä myös laskemaan hallitusti. Nostaa enimmillään 545 kilon kuorman. Nostin on rakennettu laskemaan ja nostamaan luotettavasti täydellisiä moottoreita, taka-akseleita, vaihdelaatikoita, polttoainesäiliöitä, pakokaasujärjestelmiä yms. Säästää aikaa. Automoduulien laskemiseen ja nostamiseen tarvitaan enää yksi asentaja, joka sitten korjaa moduulin suoraan nostolautasen päällä. Työ vähenee ja nopeutuu. Nostin on niin helppo käyttää, että siitä saa täyden hyödyn jo ensimmäisestä päivästä lähtien. Toimii paineilmalla ja hydrauliikalla. Pneumaattinen pikaliike vie ensimmäiselle portaalle. Nosto toiselle portaalle tapahtuu tarkasti käsikäyttöisellä hydraulipumpulla. Toisin sanoen nostimessa yhdistyvät nopeus ja tarkkuus. NIKEn yleisnostin on patentoitu. Malli Nostokykykkg HTJ Pienin korkeus mm 755 Noston korkeus, pneumaattinen/hydraulinen mm 472/473 Suurin korkeus mm 1700 Jalustan pituus/leveys mm 1050/1050 Paino kg 76 Tarvittava pneumaattinen paine MPa 0.8 5

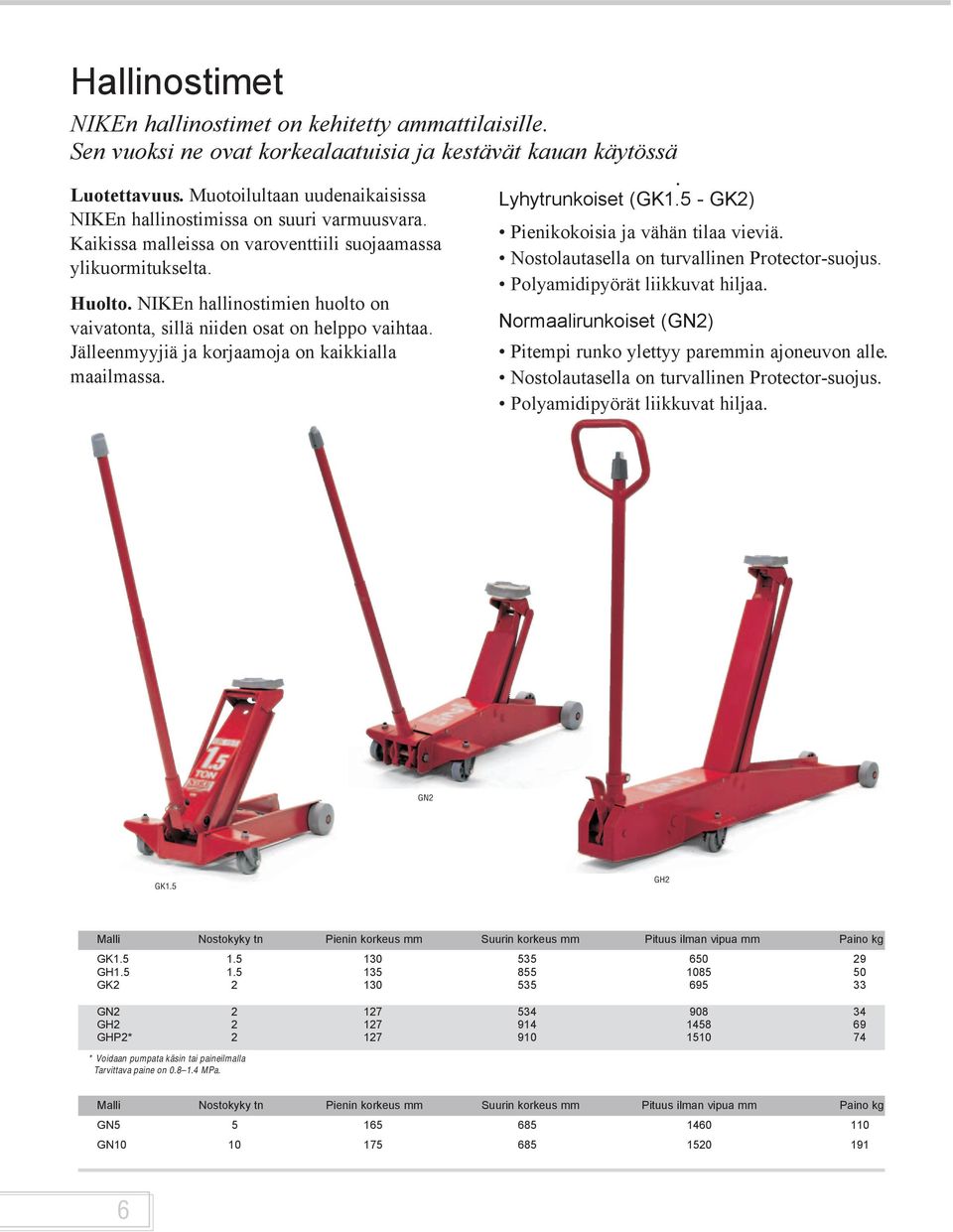

6 Hallinostimet NIKEn hallinostimet on kehitetty ammattilaisille. Sen vuoksi ne ovat korkealaatuisia ja kestävät kauan käytössä. Luotettavuus. Muotoilultaan uudenaikaisissa NIKEn hallinostimissa on suuri varmuusvara. Kaikissa malleissa on varoventtiili suojaamassa ylikuormitukselta. Huolto. NIKEn hallinostimien huolto on vaivatonta, sillä niiden osat on helppo vaihtaa. Jälleenmyyjiä ja korjaamoja on kaikkialla maailmassa. Lyhytrunkoiset (GK1.5 - GK2) Pienikokoisia ja vähän tilaa vieviä. Nostolautasella on turvallinen Protector-suojus. Polyamidipyörät liikkuvat hiljaa. Normaalirunkoiset (GN2) Pitempi runko ylettyy paremmin ajoneuvon alle. Nostolautasella on turvallinen Protector-suojus. Polyamidipyörät liikkuvat hiljaa. GN2 GK1.5 GH2 Malli Nostokyky tn Pienin korkeus mm Suurin korkeus mm Pituus ilman vipua mm Paino kg GK GH GK GN GH GHP2* * Voidaan pumpata käsin tai paineilmalla Tarvittava paine on MPa. Malli Nostokyky tn Pienin korkeus mm Suurin korkeus mm Pituus ilman vipua mm Paino kg GN GN

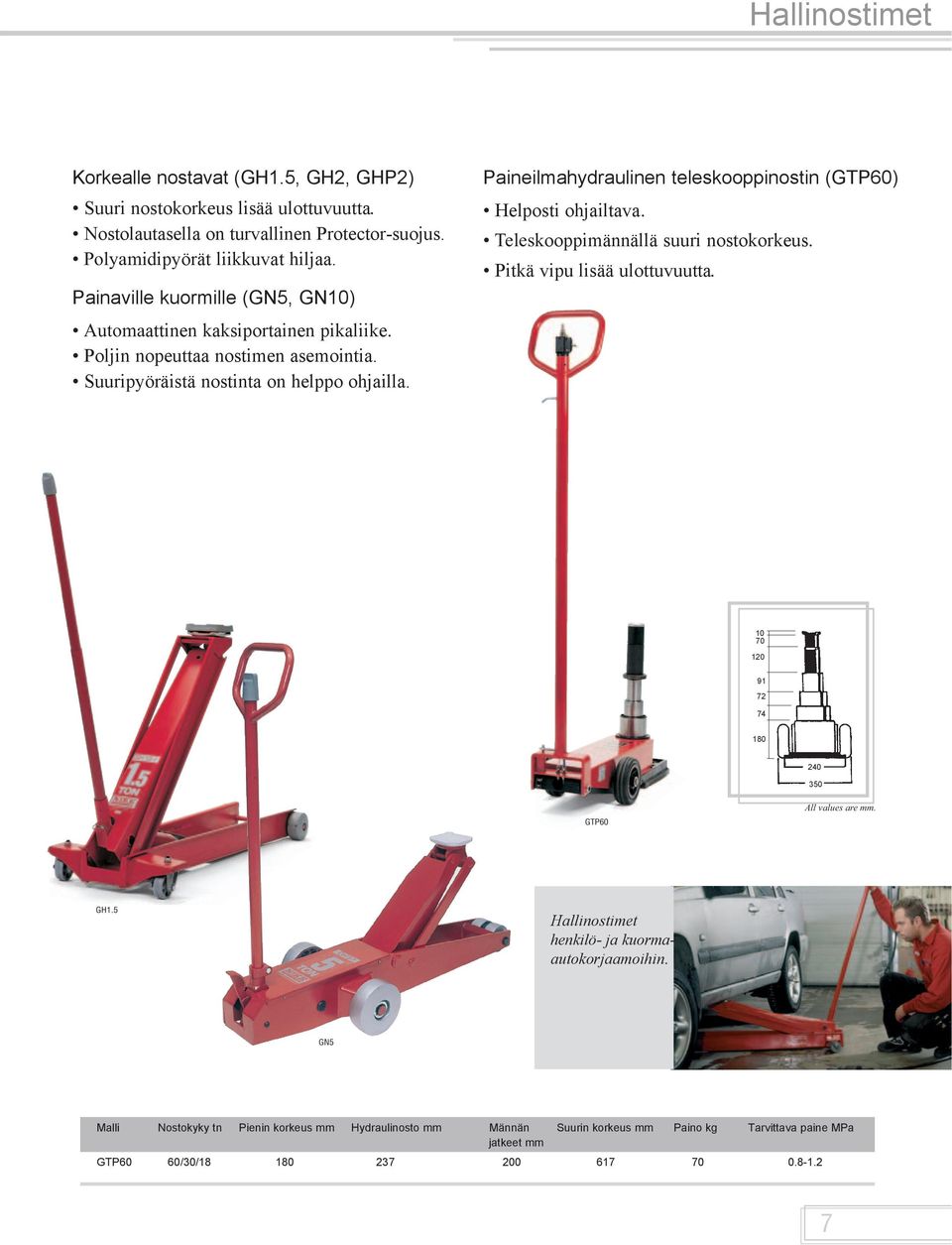

7 Hallinostimet Korkealle nostavat (GH1.5, GH2, GHP2) Suuri nostokorkeus lisää ulottuvuutta. Nostolautasella on turvallinen Protector-suojus. Polyamidipyörät liikkuvat hiljaa. Painaville kuormille (GN5, GN10) Automaattinen kaksiportainen pikaliike. Poljin nopeuttaa nostimen asemointia. Suuripyöräistä nostinta on helppo ohjailla. Paineilmahydraulinen teleskooppinostin (GTP60) Helposti ohjailtava. Teleskooppimännällä suuri nostokorkeus. Pitkä vipu lisää ulottuvuutta GTP60 All values are mm. GH1.5 Hallinostimet henkilö- ja kuormaautokorjaamoihin. GN5 Malli Nostokyky tn Pienin korkeus mm Hydraulinosto mm Männän Suurin korkeus mm Paino kg Tarvittava paine MPa jatkeet mm GTP60 60/30/

8 Pullonostimet NIKEn pullonostimet ovat luotettavia ja joustavia apuvälineitä nosto- ja työntötöissä autokorjaamoissa, teollisuudessa, rakennustyömailla ja maataloudessa. NIKEn pullonostinohjelma käsittää laajan valikoiman vakiomalleja matalasta korkeaan sekä erikoismalleja erilaisia käyttötarkoituksia varten. Kaikissa NIKEn pullonostimissa on varoventtiili, joka estää ylikuormituksen (ei mallissa 16HN). Nostimet ovat vaivattomia huoltaa, sillä niiden kaikki kuluvat osat ovat helposti vaihdettavissa. B A H20 H300 H150 H HN H60 H100 H120L H200 Malli Nostokyky tn Pienin korkeus mm Hydraulinoston korkeus mm Säätöruuvi mm Suurin korkeus mm Paino kg H H H H H H H120L H H H200L H H

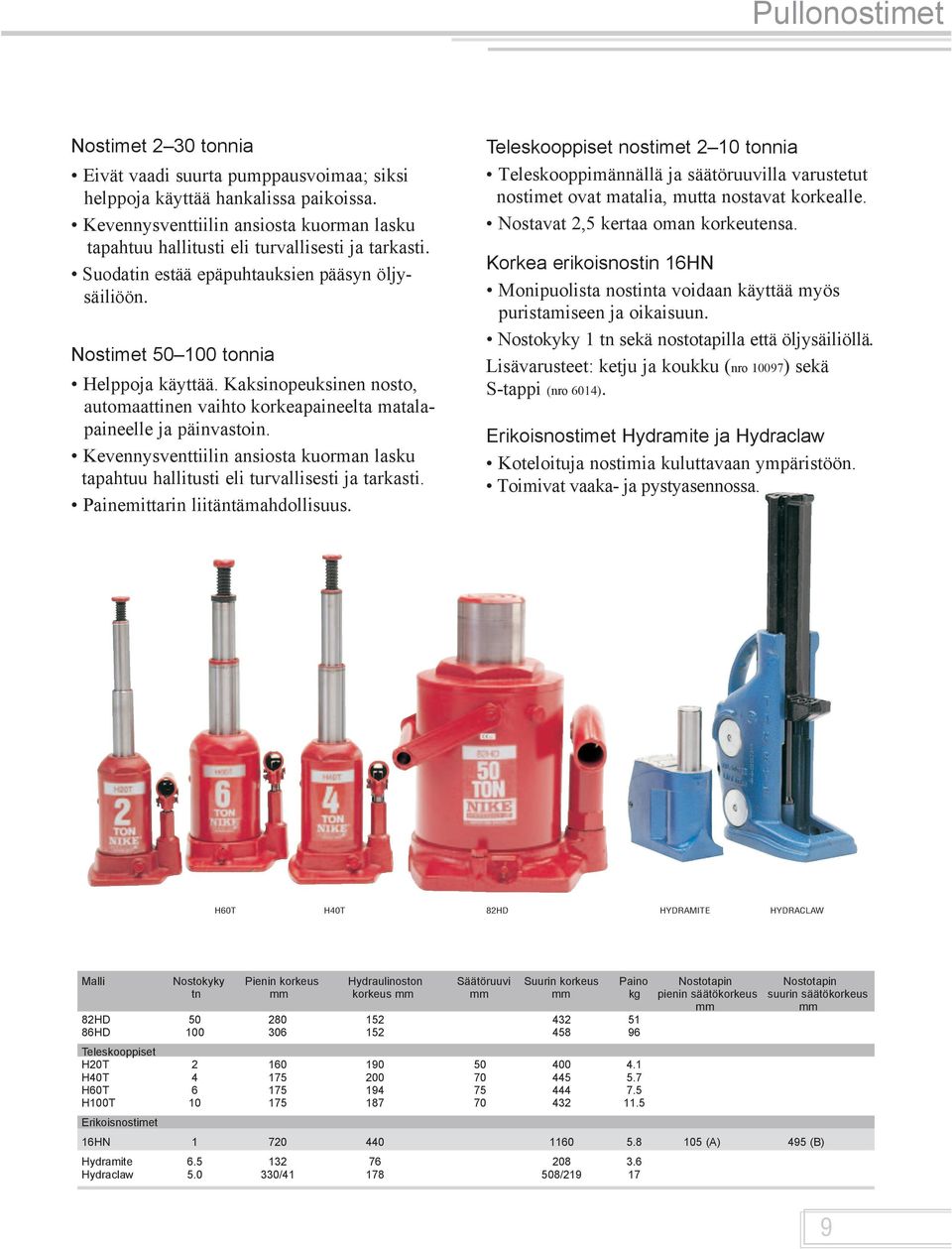

9 Pullonostimet Nostimet 2 30 tonnia Eivät vaadi suurta pumppausvoimaa; siksi helppoja käyttää hankalissa paikoissa. Kevennysventtiilin ansiosta kuorman lasku tapahtuu hallitusti eli turvallisesti ja tarkasti. Suodatin estää epäpuhtauksien pääsyn öljysäiliöön. Nostimet tonnia Helppoja käyttää. Kaksinopeuksinen nosto, automaattinen vaihto korkeapaineelta matalapaineelle ja päinvastoin. Kevennysventtiilin ansiosta kuorman lasku tapahtuu hallitusti eli turvallisesti ja tarkasti. Painemittarin liitäntämahdollisuus. Teleskooppiset nostimet 2 10 tonnia Teleskooppimännällä ja säätöruuvilla varustetut nostimet ovat matalia, mutta nostavat korkealle. Nostavat 2,5 kertaa oman korkeutensa. Korkea erikoisnostin 16HN Monipuolista nostinta voidaan käyttää myös puristamiseen ja oikaisuun. Nostokyky 1 tn sekä nostotapilla että öljysäiliöllä. Lisävarusteet: ketju ja koukku (nro 10097) sekä S-tappi (nro 6014). Erikoisnostimet Hydramite ja Hydraclaw Koteloituja nostimia kuluttavaan ympäristöön. Toimivat vaaka- ja pystyasennossa. H60T H40T 82HD HYDRAMITE HYDRACLAW Malli Nostokyky Pienin korkeus Hydraulinoston Säätöruuvi Suurin korkeus Paino Nostotapin Nostotapin tn mm korkeus mm mm mm kg pienin säätökorkeus suurin säätökorkeus mm mm 82HD HD Teleskooppiset H20T H40T H60T H100T Erikoisnostimet 16HN (A) 495 (B) Hydramite Hydraclaw / /

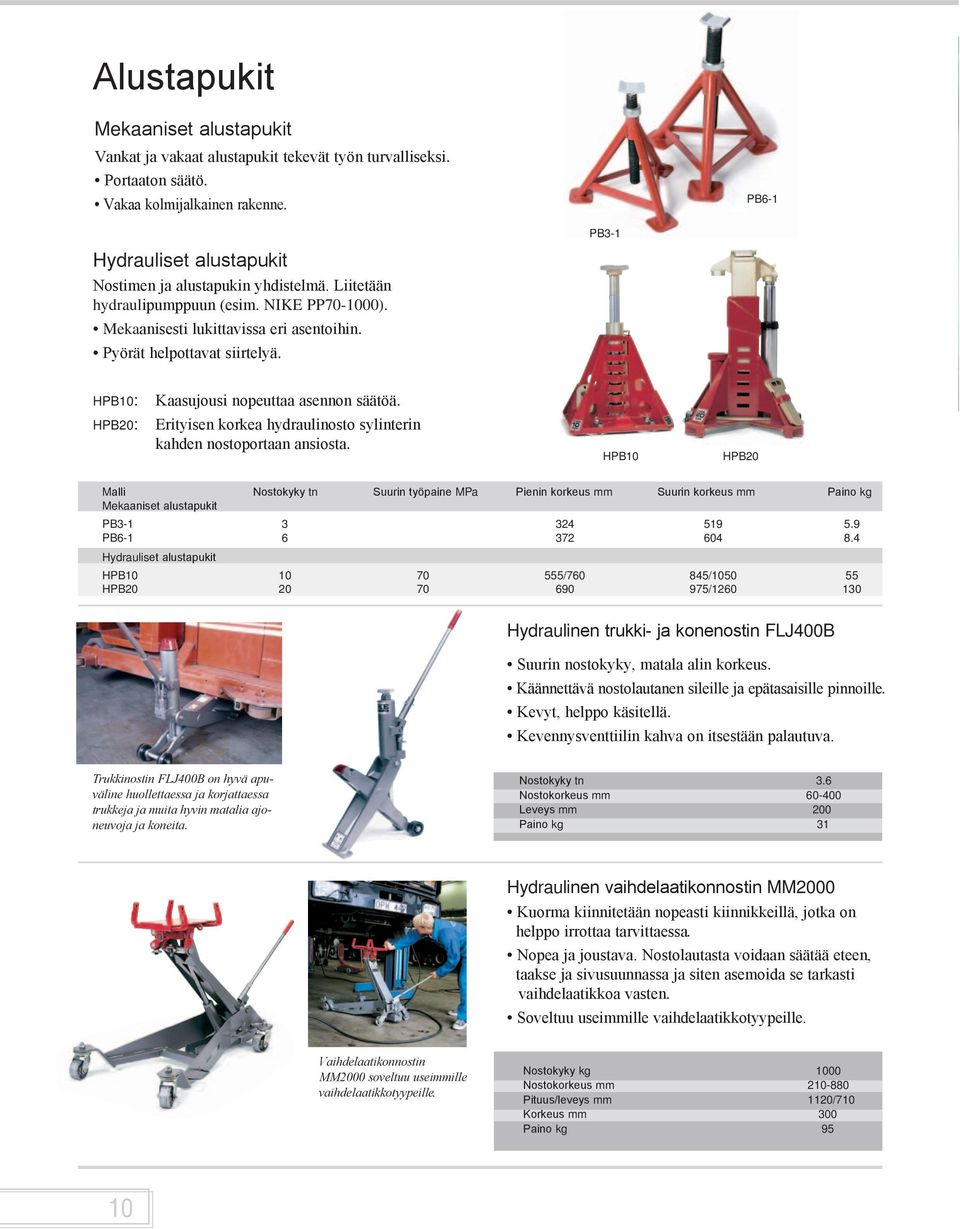

10 Alustapukit Mekaaniset alustapukit Vankat ja vakaat alustapukit tekevät työn turvalliseksi. Portaaton säätö. Vakaa kolmijalkainen rakenne. PB6-1 PB3-1 Hydrauliset alustapukit Nostimen ja alustapukin yhdistelmä. Liitetään hydraulipumppuun (esim. NIKE PP ). Mekaanisesti lukittavissa eri asentoihin. Pyörät helpottavat siirtelyä. HPB10: Kaasujousi nopeuttaa asennon säätöä. HPB20: Erityisen korkea hydraulinosto sylinterin kahden nostoportaan ansiosta. HPB10 HPB20 Malli Nostokyky tn Suurin työpaine MPa Pienin korkeus mm Suurin korkeus mm Paino kg Mekaaniset alustapukit PB PB Hydrauliset alustapukit HPB / / HPB / Hydraulinen trukki- ja konenostin FLJ400B Suurin nostokyky, matala alin korkeus. Käännettävä nostolautanen sileille ja epätasaisille pinnoille. Kevyt, helppo käsitellä. Kevennysventtiilin kahva on itsestään palautuva. Trukkinostin FLJ400B on hyvä apuväline huollettaessa ja korjattaessa trukkeja ja muita hyvin matalia ajoneuvoja ja koneita. Nostokyky tn 3.6 Nostokorkeus mm Leveys mm 200 Paino kg 31 Hydraulinen vaihdelaatikonnostin MM2000 Kuorma kiinnitetään nopeasti kiinnikkeillä, jotka on helppo irrottaa tarvittaessa. Nopea ja joustava. Nostolautasta voidaan säätää eteen, taakse ja sivusuunnassa ja siten asemoida se tarkasti vaihdelaatikkoa vasten. Soveltuu useimmille vaihdelaatikkotyypeille. Vaihdelaatikonnostin MM2000 soveltuu useimmille vaihdelaatikkotyypeille. Nostokyky kg 1000 Nostokorkeus mm Pituus/leveys mm 1120/710 Korkeus mm 300 Paino kg 95 10

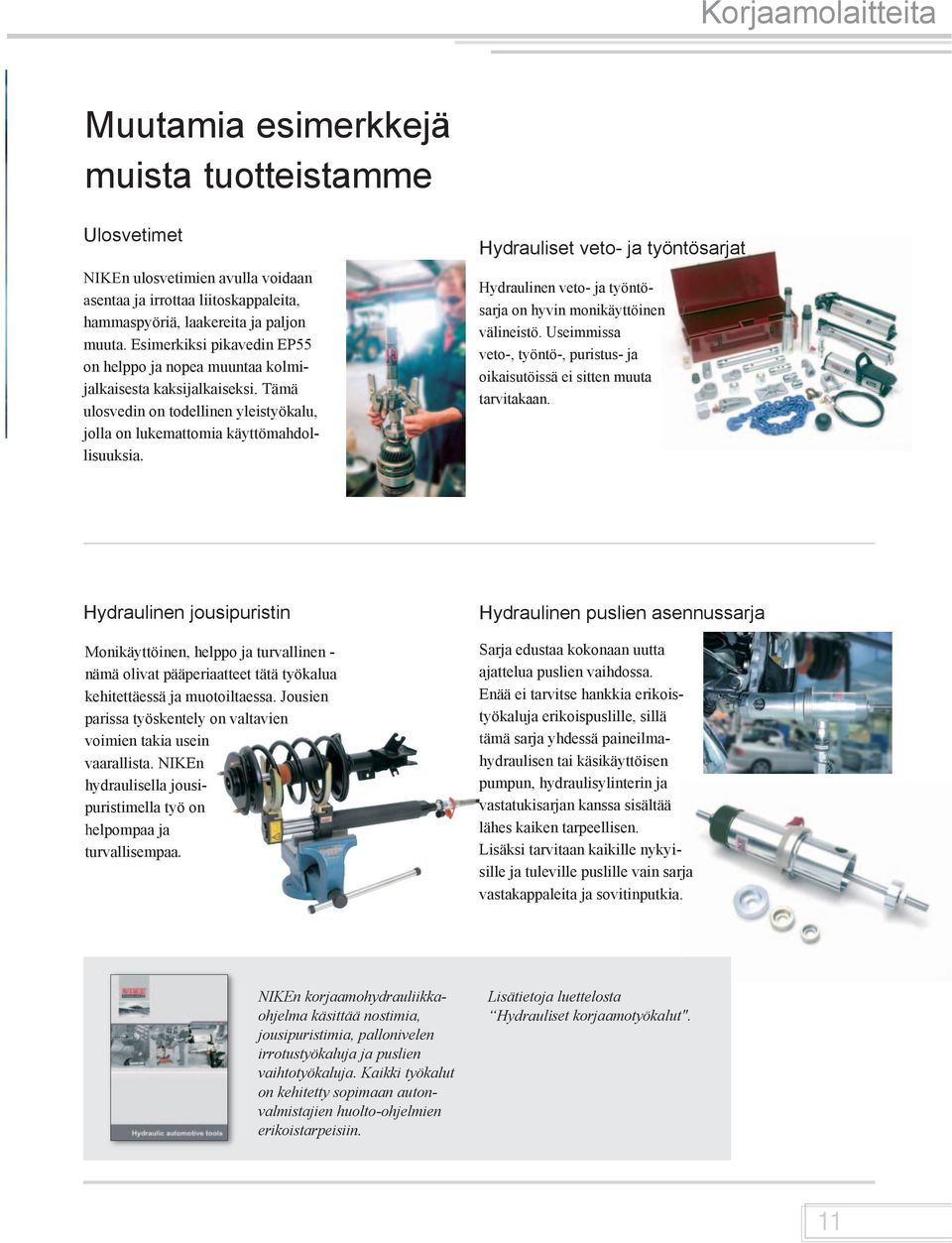

11 Korjaamolaitteita Muutamia esimerkkejä muista tuotteistamme Ulosvetimet NIKEn ulosvetimien avulla voidaan asentaa ja irrottaa liitoskappaleita, hammaspyöriä, laakereita ja paljon muuta. Esimerkiksi pikavedin EP55 on helppo ja nopea muuntaa kolmijalkaisesta kaksijalkaiseksi. Tämä ulosvedin on todellinen yleistyökalu, jolla on lukemattomia käyttömahdollisuuksia. Hydrauliset veto- ja työntösarjat Hydraulinen veto- ja työntösarja on hyvin monikäyttöinen välineistö. Useimmissa veto-, työntö-, puristus- ja oikaisutöissä ei sitten muuta tarvitakaan. Hydraulinen jousipuristin Monikäyttöinen, helppo ja turvallinen - nämä olivat pääperiaatteet tätä työkalua kehitettäessä ja muotoiltaessa. Jousien parissa työskentely on valtavien voimien takia usein vaarallista. NIKEn hydraulisella jousipuristimella työ on helpompaa ja turvallisempaa. Hydraulinen puslien asennussarja Sarja edustaa kokonaan uutta ajattelua puslien vaihdossa. Enää ei tarvitse hankkia erikoistyökaluja erikoispuslille, sillä tämä sarja yhdessä paineilmahydraulisen tai käsikäyttöisen pumpun, hydraulisylinterin ja vastatukisarjan kanssa sisältää lähes kaiken tarpeellisen. Lisäksi tarvitaan kaikille nykyisille ja tuleville puslille vain sarja vastakappaleita ja sovitinputkia. NIKEn korjaamohydrauliikkaohjelma käsittää nostimia, jousipuristimia, pallonivelen irrotustyökaluja ja puslien vaihtotyökaluja. Kaikki työkalut on kehitetty sopimaan autonvalmistajien huolto-ohjelmien erikoistarpeisiin. Lisätietoja luettelosta Hydrauliset korjaamotyökalut". 11

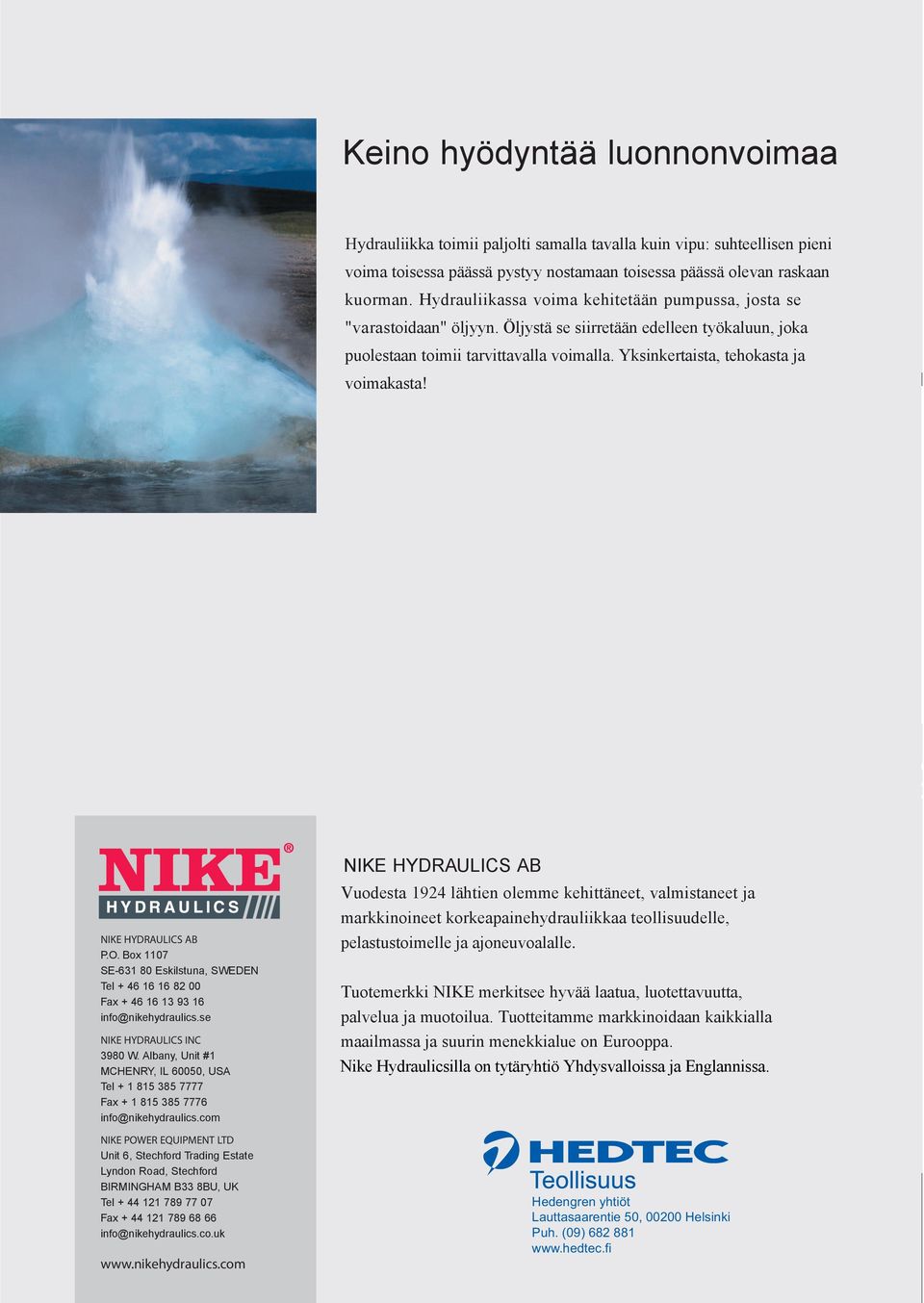

12 Keino hyödyntää luonnonvoimaa Hydrauliikka toimii paljolti samalla tavalla kuin vipu: suhteellisen pieni voima toisessa päässä pystyy nostamaan toisessa päässä olevan raskaan kuorman. Hydrauliikassa voima kehitetään pumpussa, josta se "varastoidaan" öljyyn. Öljystä se siirretään edelleen työkaluun, joka puolestaan toimii tarvittavalla voimalla. Yksinkertaista, tehokasta ja voimakasta! NIKE HYDRAULICS AB P.O. Box 1107 SE Eskilstuna, SWEDEN Tel Fax info@nikehydraulics.se NIKE HYDRAULICS INC 3980 W. Albany, Unit #1 MCHENRY, IL 60050, USA Tel Fax info@nikehydraulics.com NIKE POWER EQUIPMENT LTD Unit 6, Stechford Trading Estate Lyndon Road, Stechford BIRMINGHAM B33 8BU, UK Tel Fax info@nikehydraulics.co.uk NIKE HYDRAULICS AB Vuodesta 1924 lähtien olemme kehittäneet, valmistaneet ja markkinoineet korkeapainehydrauliikkaa teollisuudelle, pelastustoimelle ja ajoneuvoalalle. Tuotemerkki NIKE merkitsee hyvää laatua, luotettavuutta, palvelua ja muotoilua. Tuotteitamme markkinoidaan kaikkialla maailmassa ja suurin menekkialue on Eurooppa. Nike Hydraulicsilla on tytäryhtiö Yhdysvalloissa ja Englannissa. Hedengren yhtiöt Lauttasaarentie 50, Helsinki Puh. (09)
