2 Sisältö Tärkeitä turvallisuusohjeita... 3 Pojektorin ominaisuudet... 7 Lähetetty sisältö...8 Projektorin ulkonäyttö...9 Ohjaus ja ominaisuudet...11 Projektorisi sijoittaminen Sijainnin valinta...16 Halutun kuvakoon saavuttaminen...17 Projektorin linssin säätäminen...19 Yhteys HDMI -yhteys...21 Älylaitteiden liittäminen...22 Komponenttivideon yhdistäminen...24 Videoyhteys...25 PC -yhteys...26 Videolähdelaitteiden yhdistäminen...27 Äänentoisto projektorin kautta...28 Operaatio Projektorin käynnistys...29 Heijastetun kuvan säätäminen...31 Valikkotoiminnot OSD -valikosta...34 Päävalinnat OSD -valikon käyttö...36 Lisävalinnat OSD -valikon käyttö...41 Projektorin turvallinen asennus...42 Salasanatoiminnon käyttö Tulosignaalin muuttaminen Kuvavalikko Ääniasetukset -valikko Näyttö -valikko Järj.as.: Pääasetukset Järj.as.: Lisävalinnat -valikko Tiedot -valikko Projektorin sulkeminen Lisävalinnat OSD -valikon rakenne Huolto Projektorista huolehtiminen Lampun tiedot Vianetsintä Spesifikaatio Heijastuksen spesificaatiot Mittasuhteet Aikataulu Takuu ja tekijänoikeustiedot

3 Tärkeitä turvallisuusohjeita Projektorisi on suunniteltu ja testattu vastaamaan uusimpia teknologialle asetettuja turvastandardeja. On kuitenkin tärkeää, että noudatat tätä laitetta käyttäessäsi käyttöohjeita, jotka on selitetty tässä opaskirjassa ja merkitty laitteeseen. Turvallisuusohjeet 1. Luethan tämän opaskirjan ennen kuin käytät projektoriasi. Säilytä se myöhempää käyttöä varten. 2. Älä katso suoraan projektorin linssiin käytön aikana. Voimakas valo voi vahingoittaa silmiäsi. 5. Joissakin maissa linjan jännite EI OLE vakaa. Tämä projektori on suunniteltu kytkettäväksi verkkovirtaan turvallisesti mikäli jännite on volttia AC, mutta se saattaa pettää sähkökatkoksen aikana tai ±10 voltin ylijännitetapauksessa. Alueilla, joissa verkovirta vaihtelee tai pätkii on suositeltavaa, että yhdistät projektorin virrantasaajan, jännitteentasaajan tai katkeamattoman virransyötön avulla (UPS). 3. Jätä huoltotoimet koulutetulle ammattilaiselle. 6. Älä tuki heijastin linssiä esineillä projektorin ollessa päällä, koska tämä saattaa kuumentaa tai sulattaa esineen, tai jopa sytyttää sen tuleen. Jos tahdot hetkellisesti laittaa lampun pois päältä paina TYHJÄ projektorista tai kaukosäätimestä. 4. Avaa linssin suojus tai poista linssin luukku aina kun projektorin lamppu on päällä. Tärkeitä turvallisuusohjeita 3

4 Turvarvallisuusohjeet (Jatkuu) 7. Lamppu kuumuu todella kuumaksi käytön aikana. Anna projektorin jäähtyä noin 45 minuuttia ennen kuin poistat lampun ja asennat uuden tilalle. 10. Älä sijoita tätä laitetta epävakaalle alustalle, pöydälle tai kärrylle. Laite saattaa pudota ja rikkoutua pahasti. 8. Älä käytä lamppua merkittyä lampun käyttöaikaa pidempään. Lampun liian pitkä käyttö voi joskus johtaa sen rikoutumiseen. 11. Älä pura tätä projektoria. Se sisältää korkeajännitteisiä osia, joiden kanssa kosketuksiin joutuminen voi olla hengenvaarallista. Ainoa osa, jonka voit itse huoltaa on projektorin lamppu, jolla on oma irroitettava suojaosa. Älä koskaan avaa tai poista muita suojaosia. Jätä huoltotoimet koulutetulle ammattilaiselle. 9. Älä koskaan asenna uutta lamppua tai muita elektronisia osia ennen kuin olet irroittanut projektorin töpselin seinästä. 12. Kun projektori on päällä, saatat aistia ilman lämpenemisen ja ilmanvaihdostaluukusta saattaa tulla hajua. Tämä on normaali ilmiö, eikä laitevirhe. 4 Tärkeitä turvallisuusohjeita

5 Turvarvallisuusohjeet (Jatkuu) 13. Älä käytä projektoria seuraavissa olosuhteissa. - Huonosti ilmastoidussa tai ahtaassa tilassa. Jätä ainakin 50cm tilaa projektorin ja seinien väliin ja varmista, että ilma voi kiertää projektorin ympärillä. - Paikoissa, joissa lämpötila nousee hyvin korkeaksi, kuten autossa, jonka ikkunat ovat kiinni. - Paikoissa, joissa on hyvin kosteaa tai pölyistä. Tupakansavu voi vahingoittaa optisia osia, mikä puolestaan lyhentää projektorin käyttöikää ja tummentaa kuvaa. 14. Älä tuki ilmanvaihtokanavia. - Älä sijoita projektoria peiton, kankaan tai muun pehmeän alustan päälle. - Älä peitä projektoria liinalla tai muilla esineillä. - Älä sijoita syttyviä esineitä tai aineita projektorin läheisyyteen. - Palovaroittimien läheisyydessä. - Paikoissa, joissa ilman lämpötila on yli 40 C / 104 F - Paikoissa, joiden korkeus on yli 3000 m (10000 jalkaa). Jos ilmanvaihtokanavat ovat tukossa, ylikuumeneminen projektorin sisällä voi johtaa tulipaloon. 15. Sijoita projektori aina tasaiselle, vaakasuoralle tasolle käytön aikana. - Älä käytä kaltevassa, yli 10 asetetta oikealle tai vasemmalle vinossa tai 15 astetta eteen tai taakse vinossa olevassa asennossa. Jos projektoria käytetään vinossa asennossa, sen lamppu voi vioittua tai rikkoutua m (10000 jalkaa) 0 m (0 jalkaa) 16. Älä aseta projektoria pystysuoraan asentoon. Tämä saattaa aiheuttaa sen kaatumisen, mikä saattaa vioittaa tai rikkoa projektorin. Tärkeitä turvallisuusohjeita 5

6 Turvarvallisuusohjeet (Jatkuu) 17. Älä astu projektorin päälle tai aseta sen päälle mitään tavaroita. Tämä luultavasti vahingoittaisi projektoria, mutta saattaisi myös johtaa loukkaantumisiin ja vammoihin. 18. Älä sijoita nesteitä projektorin lähettyville. Jos projektorin päälle kaatuu nestettä, se saattaa vahingoittua. Jos projektori kastuu, vedä sen töpseli heti seinästä ja soita BenQ:lle ja lähetä projektori huollettavaksi. 19. Tämä laite voi näyttää ylösalaisin käännettyjä kuvia, joten sen voi kiinnittää myös kattoon. Käytä vain BenQ:n valmistamia kiinnitystarvikkeita ja varmista, että projektori on turvallisesti asennettu. Projektorin kiinnittäminen kattoon Toivomme sinulle mukavia hetkiä BenQ projektorin kanssa ja siksi tuomme nämä turvallisuusohjeet esille, jotta mahdolliset henkilö- ja tavaravahingot voidaan välttää. Jos aiot asentaa projektorisi kattoon suosittelemme, että käytät kunnollisia BenQ projektorin asennustarvikkeita ja varmistat, että projektori on turvallisesti ja kestävästi asennettu. Mikäli käytät jonkun toisen valmistajan valmistamaa asennustarvikesettiä on mahdollista, että projektori putoaa katosta huonon asennuksen johdosta, mikäli asennuksessa on käytetty esimerkiksi väärän pituisia ruuveja. Voit ostaa BenQ projektorin asennustarvikesetin liikkeestä, josta ostit BenQ projektorisi. BenQ suosittelee, että ostat myös vaijerilukon ja asetat sen tukevasti projektorissa oleviin vaijerilukkokoloihin ja kattotelineen alla oleviin kiinnitysosiin. Tämä tuo lisäturvaa ja varmistaa projektorin toimivuuden myös siinä tapauksessa, että kattoteline pettää. Hg lamppu sisältää elohopeaa. Käsittele lamppua paikallisten hävitystä koskevien säädösten mukaisesti. Vieraile sivuilla 6 Tärkeitä turvallisuusohjeita

7 Pojektorin ominaisuudet HD yhteensopiva Projektori on yhteensopiva seuraavien laitteiden kanssa: Standard Definition TV (SDTV) 480i, 576i, Enhanced Definition television (EDTV) 480p, 576p ja High Definition TV (HDTV) 720p, 1080i/p 60Hz formaatit, 1080p formaatti tarjoaa todellisen1:1 kuvantoiston. Korkea kuvanlaatu Projektori tarjoaa korkean resoluution ansiosta loistavan kuvanlaadun, loistavan kotiteatterikirkkauden, korkean kontrastisuhteen, elävät värit ja rikkaan harmaaväriskaalan. Elokuvallinen värintoisto Projektorissa on tarkasti säädetty RGB-väriympyrä tuottamaan HDTV-standardin syvyyden ja alueen mukainen realistinen värien tarkkuus, mikä varmistaa, että elokuvat näkyvät luonnollisissa väreissä juuri siten, kuin ohjaaja on tarkoittanut. Rikas harmaaväriskaala Kun ohjelmaa katsotaan pimeässä ympäristössä, automaattinen gammakontrolli tarjoaa loistavan harmaaväriskaalan, jonka avulla erottottuvat varjojen yksityiskohdat pimeissä ja öisissä kohtauksissa. Intuitiivinen vaaka/pysty-linssinsiirto Intuitiivinen linssinsäädin käsikäyttöisen säätimen sijaan tarjoaa joustavuutta projektorin asentamiseen. 2D-trapetsikorjaus (Sivuprojisointi) Projektori tarjoaa horisontaalin (sivulta sivulle) keystone korjauksen, jonka avulla voidaan järjestää leveämpi heijastusalue. Kun heijastus on sijoitettu keskelle, 2D keystone korjaus-toiminta tarjoaa mahdollisuuden järjestää leveämpi heijastusalue, koska puolisuunnikasefekti voidaan korjata käyttämällä vaakasuoria ja pystysuoria säätöjä. Helppokäyttöinen OSD-valikko Kaksi erillaista OSD-valikkoa on suunniteltu erillaisille käyttötavoille: Perus OSD on intuitiivinen ja kuluttajatyylinen, kun Edistynyt OSD taas tarjoaa perinteistä käyttöä. Laaja valikoima syöttömahdollisuuksia ja videoformaatteja Projektori tukee lukuisia syöttötyylejä, joiden avulla voit hdistää videon ja PClaitteiston, kuten komponenttivideo ja komposiittiideo, sekä dual HDMI, PC ja ulostulokytkin, jonka avulla voidaan yhdistää automoitu valkokangas ja ympäristön valojärjestelmä. ISF-todistettu kalibrointikontrolli Korkeatasoisemman suorituksen saavuttaaksesi projektori yhdistää ISF NIGHT ja ISF DAY -asetukset OSD-valikossa, joka vaatii ammattilaista kalibrointipalvelua luvalliselta ISF-asentajalta. 3D-ominaisuus Voit nauttia 3D elokuvista, videoista ja urheilutapahtumista entistä realistisemmalla tavalla näyttämällä kuvaa HDMI:n kautta. Audioparannus sisäisellä kammiokaiuttimella BenQ:n uusin tehokas digitaalinen äänenparannusmoottori sisältää WaveAudion käänteentekeviä algoritmeja, neljä äänitilaa ja lisätaajuuskorjausasetuksen, mitkä tuottavat dramaattisemman audiovisuaalisen nautinnon kuin mikään muu järjestelmä. SmartEco SmartEco -teknologia säästää lampun energiankulutusta jopa 70% riippuen kirkkaustasosta silloin kun SmartEco-asetus on valittu. Pojektorin ominaisuudet 7

8 Lähetetty sisältö Avaa paketti varovasti ja tarkasta, että paketissa on kaikki alla luetellut osat. Jos jokin osa puuttuu, ota yhteys liikkeeseen, josta ostit laitteen. Yleiset lisäosat Ostamasi lisäosat sopivat alueellasi myytäviin laitteisiin ja voivat olla erillaisia kuvassa esiintyvistä laitteista. *Takuukortti lähetetään vain tietyillä alueilla. Otathan yhteyttä jälleenmyyjääsi mikäli sinulla on kysyttävää asiasta. W3000 Projektori Kaukosäädin Paristot Takuukortti Käyttöohje CD Pikaopas Virtakaapelia Muut lisäosat Ota yhteyttä jälleenmyyjääsi mikäli sinulla on kysyttävää seuraavista lisäosista. Varalamppupaketti Kattoasennuspaketti 3D-lasit Kantolaukku Langaton FHD-paketti (WDP01) 8 Pojektorin ominaisuudet

9 Projektorin ulkonäyttö Etuosa/yläosa Taka/alempi laita Ulkoinen ohjauspaneeli (Katso "Projektori" sivulla 11 jos tahdot lisätietoja.) 2. Lampun suojaosa 3. Venttiili (ilmanpoistoaukko) 4. Pikairroitusnappi 5. Linssinsuojus & naru 6. Heijastuslinssi 7. Zoomausliukusäädin 8. Etuosan IR kaukosensori 9. Tarkennusrengas 10. Linssinmuunnin 11. Päällinen IR kaukosensori 12. 3D SYNC OUT 13. HDMI 1 siirtonportti 14. HDMI 2 / MHL kaksitilaportti Voi myös ladata liitettyä MHL - yhteensopivaa älylaitetta, mutta vain jos projektori on liitetty pistorasiaan. 15. USB Mini B siirtoportti Käytetään palvelua varten. 16. PC siirtoportti 17. RS-232 kontrolliportti Käytetään liitettäessä PC tai kotiteatteri kontrolli-/ automaatiojärjestelmään. 18. COMPONENTTI siirtoportti 19. USB Tyyppi A 1,5A Käytetään ladattaessa Langaton FHD-setin (WDP01) vastaanottajalaatikkoa (valinnainen lisäosa) 20. Audio kaiutin 21. Vaijerilukkoaukko varkaudenestoa varten 22. VIDEO siirtoportti 23. AUDIO siirtonostin (R) 24. AUDIO siirtonostin (L) 25. AUDIO siirtonstin 26. AUDIO tehonostin 27. Pikairroitussäädin V KÄYNNISTYS tehonostin Käytetään ulkoisen laitteen, kuten sähköisen valkokankaan tai valojen hallintaan ym. Kysy jälleenmyyjältäsi kuinka nämä laitteet liitetään. 29. AC virran läpivientijohto Pojektorin ominaisuudet 9

10 Alaosa Kattokiinnitysreiät 31. Etuosan säätöosa 32. Takaosan säätöosa Pojektorin ominaisuudet

11 Ohjaus ja ominaisuudet Projektori Tarkennusrengas Käytetään säätämään heijastetun kuvan asetuksia. Lisätietoja "Kuvan koon ja tarkkuuden hienosäätö" sivulla 32 aiheesta. 2. Zoomausliukusäädin Käytetään säätämään heijastetun kuvan asetuksia. Lisätietoja "Kuvan koon ja tarkkuuden hienosäätö" sivulla 32 aiheesta. 3. LINSSINSIIRRIN säätäjä Käytetään säätämään projektorin linssiä vasen, oikea, ylös tai alas. Lisätietoja "Projektorin linssin säätäminen" sivulla 19 aiheesta. 4. POWER merkkivalo Valo syttyy tai vilkkuu kun projektori on käytössä. Lisätietoja "Indikaattorit" sivulla 69 aiheesta. 5. LÄHDE Näyttää lähdevalikon palkin. Lisätietoja "Tulosignaalin muuttaminen" sivulla 45 aiheesta. 6. Vasen/ Vähentää äänenvoimakkuuden tasoa Vähentää äänenvoimakkuutta. 7. VIRTA Säätelee projektoria standby-tilan ja käynnissä-tilan välillä. Katso "Projektorin käynnistys" sivulla 29 lisätietoja "Projektorin sulkeminen" sivulla 58 aiheesta. 8. TAKAISIN Palaa edelliseen OSD-valikkoon, poistuu ja tallentaa muutokset. 9. LÄMPÖTILA merkkivalo Punainen valo syttiyy kun projektorin lämpötila nousee liian korkealle. Lisätietoja "Indikaattorit" sivulla 69 aiheesta. 10. Keystone/Nuolinäppäimet ( / Ylös) Manuaalisesti korjaa vääristyneen kuvan, joka johtuu vinosta heijastuksesta. Lisätietoja "Keystonen korjaus" sivulla 32 aiheesta. 11. LAMPPU merkkivalo Ilmoitta lampun tilan. Syttyy tai vilkkuu jos lampussa on vika. Lisätietoja "Indikaattorit" sivulla 69 aiheesta. 12. AUTO Automaattisesti etsii parhaan kuvaajoituksen näytetyille kuville. 13. Oikea/ Lisää äänenvoimakkuuden tasoa Lisää äänenvoimakkuutta. Kun On-Screen Display (OSD) näyttövalikko on aktivoitu nappulat #6, #10, #13, ja #16 toimivat nuolinäppäiminä, joilla voit valita tahtomasi valinnan valikosta ja tehdä muutoksia. Lisätietoja "Lisävalinnat OSD -valikon käyttö" sivulla 41 aiheesta. 14. OK/MODE Valitsee saatavilla olevat kuvaasetusmahdollisuudet. Vahvista valittu On- Screen Display (OSD) -valikosta. Lisätietoja "Lisävalinnat OSD -valikon käyttö" sivulla 41 aiheesta. 15. VALIKKO Käynnistää On-Screen Display (OSD) - valikon. Palaa edelliseen OSD-valikkoon, poistuu ja tallentaa muutokset. Lisätietoja "Lisävalinnat OSD -valikon käyttö" sivulla 41 aiheesta. 16. Keystone/Nuolinäppäimet ( / Ylös) Manuaalisesti korjaa vääristyneen kuvan, joka johtuu vinosta heijastuksesta. Lisätietoja "Keystonen korjaus" sivulla 32 aiheesta. Pojektorin ominaisuudet 11

12 Kaukosäädin Päälle, Pois Säätelee projektoria standby-tilan ja käynnissä-tilan välillä. 2. 3D, INVERT Käynnistää 3D -valikon ja säätelee projektorin kääntötoimintoa päälle ja pois. 3. Nuolinäppäimet ( Ylös/ Alas/ Vasen/ Oikea) Kun On-Screen Display (OSD) -valikko on aktivoitu, nämä näppäimet toimivat nuolinäppäiminä, joiden avulla voit valita valikosta tahtomasi valinnat ja muuttaa asetuksia. Kun OSD-valikko ei ole päällä ja olet MHL-yhteystilassa, voit kontrolloida älylaitettasi näillä nuolinäppäimillä OK Vahvistaa valitut OSD-valikko valinnat. Kun OSD-valikko ei ole päällä ja olet MHL-yhteystilassa, voit kontrolloida älylaitettasi näillä nuolinäppäimillä. 5. TAKAISIN Palaa edelliseen OSD-valikkoon, poistuu ja tallentaa muutokset. Kun OSD-valikko ei ole päällä ja olet MHL-yhteystilassa, käytä näppäintä palataksesi tai poistuaksesi älylaitteesi OSD -valikosta. 6.,, Äänetön: Säätelee projektorin ääni päällä ja pois-toimintoja. Äänenvoimakkuus alas: Hiljentää projektorin ääntä. Äänenvoimakkuus ylös: Lisää projektorin ääntä. 7. MHL säätönäppäimet ( Takaisinpäin, Toista/ Tauko, Eteepäin, Kelaa takaisin, Pysäytä, Kelaa eteenpäin) Palaa edelliseen kansioon/toistaa/ Keskeyttää/Siirtyy seuraavaan kansioon/ Pysäyttää/Kelaa eteenpäin mediatoiston aikana. Toiminnot saatavilla vain jos käytät älylaitettasi MHL-tilassa. Kun OSD-valikko ei ole päällä ja olet MHL-yhteystilassa, voit kontrolloida älylaitettasi näillä nuolinäppäimillä. nuolinäppäimet, OK, TAKAISIN ja MHL. 8. KEYSTONE Käynnistää 2D Keystone -ikkunan. Käytä Nuolinäppäimiä korjatessasi vääristyneitä kuvia, jotka johtuvat vinosta heijastuksesta. 9. Kuvanlaadun säätönäppäimet Nämä säätönäppäimet toimivat samalla tavalla kuin OSD -valikossa on selitetty. 12 Pojektorin ominaisuudet

13 10. VALO LED -taustavalot syttyvät ja pysyvät päällä 30 sekuntia sen jälkeen kun kaukosäätimen näppäimiä on painettu. Painamalla mitä tahansa muuta näppäintä 10 sekuntin sisällä sammuttaa LED - taustavalot. 11. AUTO Automaattisesti etsii parhaan kuvaajoituksen näytetyille kuville. 12. Eco tyhjä Käytä tyhjää näyttökuvaa. 13. VALIKKO Avaa On-Screen Display (OSD) - valikko. Palaa edelliseen OSD-valikkoon, poistuu ja tallentaa muutokset. 14. LÄHDE Näyttää lähdevalikon palkin. 15. MODE Valitse saatavilla oleva kuvatila. 16. HIENOSÄÄTÖ Näyttää Värisävyjen hienosäätö - valikon. Lisätietoja "Värilämpötilan hienosäätö" sivulla 59 aiheesta. PIP ja SWAP -näppäimet eivät ole saatavilla. Pojektorin ominaisuudet 13

14 Kaukosäätimen toimivuusalue Infrapuna-kaukosäätimen (Infra-Red IR) kontrollisensorit ovat säätimen etuosassa ja projektorin yläkulmassa. Kaukosäädintä on pdiettävä 30 asteen kulmassa projektorin infrapunasensorista, jotta se toimii oikein. Kaukosäätimen ja sensorin välinen tila ei saa ylittää 8 metriä (~ 26 jalkaa). Varmista, ettei kaukosäätimen ja infrapunasensorin välissä ole esteitä, jotka estäisivät infrapunasäteen. Noin ±30 Noin ±30 14 Pojektorin ominaisuudet

15 Kaukosäätimen patterin vaihtaminen 1. Irrota paristolokeron kansi siirtämällä kantta nuolen suuntaan. 2. Aseta toimitetut patterit ja ota huomioon asennusohjeet (+/-) kuten tässä on esitetty. 3. Aseta kansi takaisin. Vältä kuumia ja kosteita tiloja. Patterit voivat vioittua, jos ne on väärin asetettu. Käytä vain valmistajan suosittelemia tai vastaavia pattereita. Hävitä käytetyt patterit valmistajan ohjeiden mukaisesti. Älä koskaan heitä pattereita tuleen. Pattereiden polttamiseen liittyy räjähdysriski. Mikäli patteri on tyhjä tai et tule käyttämään kaukosäädintä pitkään aikaan poista patteri kaukosäätimestä vioittumisen ja mahdollisen patterivuodon estämiseksi. Pojektorin ominaisuudet 15

16 Projektorisi sijoittaminen Sijainnin valinta Ennenkuin valitset projektorisi sijainnin, ota seuraavat seikat huomioon: Valkokankaasi koko ja sijainti Pistorasian sijainti Projektorin ja muun laitteiston sijainti ja välimatka Voit asentaa projektorisi seuraavilla tavoilla: 1. Etutaso Aseta projektori lähelle lattiaa valkokankaan eteen. Tämä on yleisin sijainti, nopea asentaa ja helppo siirtää. Laita projektori päälle ja tee seuraavat valinnat: VALIKKO > Valinnat tai Järjestelmän asennus : Pääasetukset > Projektorin asento > Edessä 2. Takataso Aseta projektori lattialle valkokankaan takse. Laita projektori päälle ja tee seuraavat valinnat: VALIKKO > Valinnat tai Järjestelmän asennus : Pääasetukset > Projektorin sijainti > Takana Tähän tarvitaan erillinen takaa heijastettava valkokangas. 3. Etukatto Asenna projektori kattoon valkokankaan eteen. Laita projektori päälle ja tee seuraavat valinnat: VALIKKO > Valinnat tai Järjestelmän asennus : Pääasetukset > Projektorin sijainti > Edessä katossa Osta BenQ Projektorin kattoasennussetti jälleenmyyjältä, joka avulla voit asentaa projektorisi kattoon. 4. Takakatto Asena projektori kattoon valkokankaan taakse. Laita projektori päälle ja tee seuraavat valinnat: VALIKKO > Valinnat tai Järjestelmän asennus : Pääasetukset > Proktorin sijainti > Takana katossa. Tähän tarvitaan erillinen takaa heijastettava valkokangas, sekä BenQ projektorin kattoonasennussetti. 16 Projektorisi sijoittaminen

17 Halutun kuvakoon saavuttaminen Heijastetun kuvan koon määrittää projektorin ja valkokankaan välinen tila, zoom-toiminto ja videoformaatti. Heijastuksen mittasuhteet Katso "Mittasuhteet" sivulla 72 tämän projektorin lissin mitta suhteista ennen kuin lasket oikean asennon. Asennus lattialle Asennus kattoon <A> <B> <F> <G> <A> <E> <B> <D> <C> <F>: Näyttö <E> <D> <G>: Linssin keskus <C> <F>: Näyttö <F> <G> <G>: Linssin keskus Näytön kuvasuhde on 16:9 ja projisoitu kuva on16:9. Valkokankaan mittasuhteet Heijastus etäisyys <D> [mm] Matalin/Korkein linssinasento Korkeus Leveys Minimietäi Maksmietä Vino <A> <E> <B> <C> syys keskim isyys [tuumaa (mm)] [mm] (ja maksimi äärä (ja minimi [mm] [mm] zoomaus) zoomaus) (min.) (max.) 36,4 (925) (1016) (1270) (1524) (1778) (2032) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) ,4 (4989) Projektorisi sijoittaminen 17

18 Numeroissa on 5% virhemarginaali optisen komponentin muunnoksien johdosta. BenQ suosittelee, että jos aiot asentaa projektorin pysyvästi sinun kannattaa tehdä kokeiluja heijastuksen koon ja etäisyyden kanssa projektorin kanssa ennen sen pysyvää asennusta, jotta projetori toimisi parhaalla mahdollisella tavalla ottaen huomioon projektorin toiminnat. Tämä auttaa sinua märittämään juuri oikean asennuskohdan projektorillesi. 18 Projektorisi sijoittaminen

19 Projektorin linssin säätäminen Linssin sääteleminen tuo joustavuutta projektorin asentamiseen. Sen avulla projektorin ei tarvitse olla keskellä valkokangasta. Linssinsiirto ilmaistaan projisoidun kuvan leveyden tai korkeuden prosenttimääränä. Se mitataan poikkeamana projisoidun kuvan vaaka- tai pystykeskikohdasta. Voit siirtää projektorin linssiä sallitun alueen rajoissa kuvan halutun sijainnin mukaan. Maks. 0,125 V Normaali projisointisijainti Eteen pöytä Pystysiirto Projisoidun kuvan korkeus Eteen katto Projisoidun kuvan leveys Projisoidun kuvan korkeus Pystysiirto Siirto vasemmalle Siirto oikealle Maks. 0,125 V Linssin keskus Linssin keskus Linssin sääteleminen ei laske kuvanlaatua. Siinä epätodennäköisessä tapauksessa, että kuva vääristyy katso lisäohjeita "Keystonen korjaus" sivulla 32 täältä. Älä kierrä linssinsiirtonuppia enempää, kun kuulet naksahduksen. Paina kevyesti, kun kierrät nupin takaisin alkuperäiseen asentoonsa. Projektorisi sijoittaminen 19

20 Yhteys Kun yhdistät signaalin lähteen projektoriin varmista, että: 1. Olet sammuttanut kaikki laitteet ennen yhdistämistä. 2. Käytät lähteeseen sopivia kaapeleita. 3. Kaapelit ovat tiukasti asennettu. Alla esitetyissä yhteyksissä osa kaapeleista ei välttämättä kuulu projektoripakettiisi (katso "Lähetetty sisältö" sivulla 8). Niitä voi ostaa elektroniikkakaupoista. Alla olevat yhteyskuvat ovat vain viitteeksi. Projektoriin sopivat takaosan yhteysnostimet vaihtelevat projektorin mallin mukaan. Kannettava tietokone tai pöytätietokone A/V -laite Kaiuttimet Älypuhelin tai tabletti PC 1. USB -kaapeli* 2. VGA-kaapeli 3. HDMI -kaapeli 4. Komponenttivideo - VGA (D-Sub) muuntajakaapeli 5. Komponentti Video - komponentti kaapeli 6. Videokaapeli 7. Ääni L/R -kaapeli 8. Äänikaapeli 9. HDMI-Micro USB -kaapeli *Laiteohjelman päivittäminen. 20 Yhteys

21 HDMI -yhteys HDMI (High-Definition Multimedia Interface) tukee pakkaamattoman videodatan siirtoa kahden yhteensopivan laitteen, kuten DTV -virittimen, DVD -soittimen tai Blu-raysoittimen välillä ja toimii yhdellä kaapelilla. Sinun tulee käyttää HDMI -kaapelia kun yhdistät projektorin ja HDMI -laitteen. Kannettava tietokone tai pöytätietokone A/V -laite HDMI -kaapeli Yhteys 21

22 Älylaitteiden liittäminen Projektori voi heijastaa sisältöä suoraan MHL yhteensopivalta älylaitteelta. Käyttämällä HDMI Micro USB-kaapelia taai HDMI - USB-adapteria voit yhdistää älylaitteesi projektoriin ja nauttia sisällöstäsi valkokankaalle heijastettuna. Jotkut älylaitteet eivät välttämättä sovi yhteen käyttämäsi kaapelin kanssa. Kysy lisätietoa älylaitteesi valmistajalta. HDMI - Micro USB -kaapelin käyttö 1. Yhdistä HDMI - Mirco USB -kaapelin toinen pää projektorin HDMI -porttiin. 2. Yhdistä HDMI - Micro USB -kaapelin toinen pää älylaitteesi Micro USB -porttiin. 3. Vaihda HDMI/MHL syötönläheeseen. Vaihtaaksesi signaalin, katso lisätietoja "Tulosignaalin muuttaminen" sivulla 45. HDMI - Micro USB -kaapeli 22 Yhteys

23 HDMI - Micro USB -adapterin ja HDMI -kaapelin käyttö 1. Yhdistä HDMI -kaapelin toinen pää projektorin HDMI -porttiin. 2. Yhdistä HDMI -kaapelin toinen pää adapterin HDMI -porttiin. 3. Yhdistä adapterin toinen pää älylaitteesi Micro USB -porttiin. 4. Vaihda HDMI/MHL syötönläheeseen. Vaihtaaksesi signaalin, katso lisätietoja "Tulosignaalin muuttaminen" sivulla 45. HDMI -kaapeli Yhteys 23

24 Komponenttivideon yhdistäminen Kannettava tietokone tai pöytätietokone A/V -laite Kaiuttimet 4. Komponenttivideo - VGA (D-Sub) muuntajakaapeli 5. Komponentti Video - komponentti kaapeli 7. Ääni L/R -kaapeli 8. Äänikaapeli 24 Yhteys

25 Videoyhteys Kannettava tietokone tai pöytätietokone A/V -laite Kaiuttimet 6. Videokaapeli 7. Ääni L/R -kaapeli 8. Äänikaapeli Yhteys 25

26 PC -yhteys Kannettava tietokone tai pöytätietokone A/V -laite Kaiuttimet 1. USB -kaapeli 2. VGA-kaapeli 8. Äänikaapeli Monet kannettavat tietokoneet eivät aktivoi ulkoisia videoportteja kun ne liitetään projektoriin. Näppäinyhdistelmät FN + F3 tai CRT/LCD yleensä auttavat laittamaan ulkoisen näytön päälle/pois päältä. Etsi toimintonäppäin CRT/LCD tai toimintonäppäin, jossa on monitorin kuva kannettavan tietokoneesi näppäimistöstä. Paina FN-näppäintä ja näyttömerkinnällä varustettua näppäintä samanaikaisesti. Etsi oikea näppäinyhdistelmä kannettavan tietokoneesi ohjekirjasta. 26 Yhteys

27 Videolähdelaitteiden yhdistäminen Voit yhdistää projektorin videolähteeseen käyttämällä vain yhtä yhdistämismenetelmää, mutta eri menetelmillä voidaan saavuttaa erilaatuisia toistoja. Valitsemasi menetelmä riippuu luultavasti käytössäsi olevista porteista projektorissa ja videolähteessä, kuten alla on selitetty: Terminaalin nimi HDMI -1 HDMI -2/MHL KOMPONENTTI Terminaalin ulkonäkö Viite "HDMI -yhteys" sivulla 21 "Älylaitteiden liittäminen" sivulla 22 "Komponenttivideon yhdistäminen" sivulla 24 Kuvanlaatu Paras Parempi VIDEO "Videoyhteys" sivulla 25 Normaali PC (D-SUB) "PC -yhteys" sivulla 26 Parempi Alla olevissa hdistämisesimerkeissä esiintyvät kaapelit eivät välttämättä sisälly projektoripakettiisi (katso "Lähetetty sisältö" sivulla 8). Niitä voi ostaa elektroniikkakaupoista. Ääniasetukset Projektorissa on joka yksi sisäänrakennettu kaiutin, joka tarjoaa vaatimattoman äänentoiston, jota voidaan käyttää vain liikemaailman esitelmissä. Kauitinta ei ole suunniteltu, eikä tarkoitettu stereoäänentoistoon kotiteatteritoiminnoissa. Kaikki stereoportit (mikäli olemassa) laitetaan yleiseen monoporttiin projektorin kaiuttimen kautta. Sisäänrakennettu kaiutin vaimennetaan kun ÄÄNENTOISTO -porttiin on liitetty äänikaapeli. Projektori pystyy toistamaan vain mono ääniraitaa vaikka siihen litettäisiinkin stereoääninen ääniraita. Lisätietoja "Ääniasetukset" sivulla 27 aiheesta. Mikäli valittu video ei näy kun projektori on laitettu päälle ja oikea videolähde on valittu, tarkista, että videolähdelaite on päällä ja toimii oikein. Tarkista myös, että signaalikaapelit on oikein yhdistetty. Yhteys 27

28 Äänentoisto projektorin kautta Voit käyttää projektorin (mixed mono) kaiutinta esitelmissäsi tai yhdistää erilliset vahvistetut kaiuttimet projektorisi ÄÄNENTOISTO -porttiin. Jos sinulla on erillinen äänilaitteisto, tahdot luultavasti yhdistää äänentoiston ja videolähdelaitteesi äänilaitteistoosi, etkä projektorin monoäänijärjestelmään. Kun yhteys on luotu, ääntä voidaan säädellä projektorin On-Screen Display (OSD) -valikon avulla. Alla oleva kaavio esittää liitäntämenetelmät eri laitteille ja mistä ääni tulee. Laite PC Komponentti/video Ääniportti Projektori voi toistaa ääntä lähteestä ÄÄNI SISÄÄN (miniportti) ÄÄNI SISÄÄN (miniportti) ÄÄNI (L/R) ÄÄNI (L/R) HDMI 1 HDMI 2/MHL HDMI HDMI Äänen ulosantoportti ÄÄNILÄHTÖ ÄÄNILÄHTÖ ÄÄNILÄHTÖ Valittu tulosignaali määrittää miten äänet kuuluvat projektorin kauttimesta ja mitkä äänet kuuluvat ulkoisista kaiuttimista, kun AUDIO ULOS on yhdistetty. Jos valitset TIETOKONE/PC -signaalin projektori voi toistaa ääntä AUDIO SISÄÄÄN miniportista. Jos valitset KOMPONENTTI/VIDEO - signaalin, projektori voi toistaa ääntä kohteesta AUDIO (L/R). 28 Yhteys

29 Operaatio Projektorin käynnistys 1. Laita kaapeli projektoriin ja töpseli pistorasiaan. Napsauta seinän katkaisin päälle (mikäli asennettu). Tarkista, että POWER merkkivalo projektorin valoissa palaa oranssina virtaliittämisen jälkeen. Käytäthän alkuperäisiä osia (kuten virtakaapelia) vain tämän laitteen kanssa riskien, kuten sähköiskun ja tulipalon välttämiseksi. 2. Paina VIRTA projektorista tai kaukosäätimestä käynnistääksesi projektorin ja kuulet käännistysäänen. Valo POWER merkkivalo vilkkuu vihreänä ja pysyy vihreänä kun projektori on päällä. Ilmanvaihto menee päälle ja aloituskuva tulee ruudulle lämpenemisen ajaksi. Projektori ei reagoi komentoihin lämpenemisen aikana. (Jos tarpeellista) käännä tarkennussäädintä säätääksesi kuva tarkaksi. Voit kääntää äänet pois, lisäohjeita löydät täältä "Käynnistä/Sammuta -soittoääni" sivulla 60. Mikäli projektori on edelleen kuuva edellisen käytön jäljiltä, sen viilennytpuhallin menee päälle noin 90 sekuntin ajaksi ennen kuin lamppu menee päälle. 3. Jos käytät projektoria ensimmäisen kerran, asetusohjeet opastavat sinua projektorisi asetusten kanssa. Jos olet jo valinnut asetukset voit siirtyä tämän kohdan ohi ja siirtyä kohtaan 5. Käytä nuolinäppäimiä ( / / / ) projektorissa t ai kaukosäätimessä liikkuaksesi valikossa. Valitse OK vahvistaaksesi tekemäsi valinnat. Asennusohjeiden kuvamallit alla ovat vain viiteeksi ja voivat erota projektorisi valikoista. i. Määritä Projektorin asento. Lisätietoja projektorin sijoittamisesta, katso "Sijainnin valinta" sivulla 16. Operaatio 29

30 ii. Määritä OSD Kieli. iii. Määritä 2D Keystone. Kun Auto V-Keystone on Päällä Paina BACK 2 sekuntia nollataksesi vaakatrapetsikorjausarvon Paina / kytkeäksesi Auto V-Keystone -toiminnon pois päältä Kun Auto V-Keystone on Pois päältä Paina OK-painiketta 2 sekuntia kytkeäksesi Auto V-Keystone - toiminnon päälle Paina BACK nollataksesi pysty- ja vaakatrapetsikorjausarvon iv. Määritä Automaattinen lähteen haku. v. Määritä Valikkotyypi. Olet nyt suorittanut alustavan asennuksen. 4. Jos sinulta kysytään salasanaa, käytä nuolinäppäimiä ja näppäile 6-osainen salasana. Lisätietoja "Salasanatoiminnon käyttö" sivulla 42 aiheesta. 5. Kytke kaikki yhdistetyt laitteet päälle. 30 Operaatio

31 6. Projektori alkaa etsiä tulosignaaleja. Tämänhetkisen tulossignaalin skannaus näkyy ruudun vasemmassa yläreunassa. Jos projektori ei löydä signaalia ruutuun ilmestyy viesti 'Ei signaalia' kunnes signaali löytyy. Voit myös painaa projektorin tai kaukosäätimen nappia LÄHDE ja valita haluamasi tulosignaalin. Lisätietoja "Tulosignaalin muuttaminen" sivulla 45 aiheesta. Jos tulosignaalin taajuus/resoluutio ylittää projektorin toimintakapasiteetin, näet viestin 'Alueen ulkopuolella' tyhjällä näytöllä. Vaihda tulosignaaliin, joka on yhteensopiva projektorin resoluution kanssa tai tai muunna tulosignaalia alemmaksi. Lisätietoja "Aikataulu" sivulla 73 aiheesta. Heijastetun kuvan säätäminen Heijastetun kulman säätäminen Projektorissa on 1 pikairroitusvipu ja 2 takana olevaa säätövipua. Nämä säätimet säätelevät kuvan korkeutta ja heijastuksen kulmaa. Projektorin säätäminen: 1. Paina pikairroitusnappia ja nosta projektorin etuosaa. Kun kuva on hyvin sijoitettu, ota 1 sormesi pois pikairroitusnapin päältä ja lukitse vipu paikoilleen. 2. Kieritä takaosan säätövipu ja säädä kulmaa vaakatasossa. Vedä vipu takaisin nostamalla projektoria ja painamalla pikairroitusnappia ja laske projektori varovasti takaisin alustalle. Ruuvaa takaosan vipua vastakkaiseen suuntaan. 2 2 Jos projektoria ei ole asetettu vaakatasoiselle alustalle tai valkokangas ja projektori eivät ole kohtisuorassa, heijastettu kuva voi vääristyä. Katso lisätietoja kuinka asian voi korjata täältä "Keystonen korjaus" sivulla 32. Älä katso linssiin kun lamppu on päällä. Lampun kirkas valo voi vahingoittaa silmiäsi. Ole varovainen kun painat säätönappia, koska se sulkee ilmanvaihtokanavan, josta kuuma ilma poistuu. Kuvan Auto-säätö Joissakin tapauksissa saatat joutua optimoimaan kuvanlaadun. Kuvanlaadun optimoinnissa paina projektorin tai kaukosäätimen nappia AUTO. 3 sekuntin sisällä sisäänrakennettu Intelligent Auto Adjustment -automaattinen säätö säätää taajuusarvoja ja kelloa parhaan kuvalaadun saavuttamiseksi. Tämänhetkinen lähdetieto näkyy näytön vasemmassa yläkulmassa 3 sekuntin ajan. Näyttö on tyhjä prosessin AUTO aikana. Tämä toiminto on käytettävissä vain jos PC -signaalin (analogi RGB) on valittu. Operaatio 31

32 Kuvan koon ja tarkkuuden hienosäätö 1. Säädä heijastetun kuvan koko ZOOM -säätimellä. 2. Säädä sen jälkeen uvan tarkkuutta FOCUS - säätimellä. Keystonen korjaus Keystone tarkoittaa tilanetta, jossa heijastettu kuva on huomattavasti leveämpi joko ylhäältä tai alhaalta. Näin voi käydä jos projektori ei ole kohtisuorassa valkokankaan kanssa. Voit korjata tämän valitsemmalla YHDEN seuraavista tavoista. Käyttämällä kaukosäädintä Paina KEYSTONE saadaksesi näkyville 2D Keystone -ikkunan. Projektorin käyttö Paina,, tai saadaksesi näkyville 2D Keystone -ikkuna. Kun Auto V-Keystone on Päällä Paina BACK 2 sekuntia nollataksesi vaakatrapetsikorjausarvon Paina / kytkeäksesi Auto V- Keystone -toiminnon pois päältä Kun Auto V-Keystone on Pois päältä Paina OK-painiketta 2 sekuntia kytkeäksesi Auto V-Keystonetoiminnon päälle Paina BACK nollataksesi pysty- ja vaakatrapetsikorjausarvon 32 Operaatio

33 Paina. Paina. Paina. Paina. Korjataksesi keystone kuvan yläosassa ja käytä. Korjataksesi keystone kuvan alaosassa käytä. Korjataksesi keystone kuvan oikeassa reunassa käytä. Korjataksesi keystone kuvan vasemmassa reunassa käytä. Kun olet valmis, valitse TAKAISIN tallentaaksesi muutokset ja poistu. Operaatio 33

34 Valikkotoiminnot OSD -valikosta Muustosten tekeminen projektoriisi tai sen asetusten muuttaminen, sekä heijastetun sääteleminen tapahtuu projektorin 2 erillaisella monikielisellä On-Sreen Display (OSD) - valikoilla: Perus OSD -valikko: perusasetusten hallintaan. (Katso "Päävalinnat OSD -valikon käyttö" sivulla 36) Perus OSD -valikko: kaikkien asetusten hallintaan. (Katso "Lisävalinnat OSD -valikon käyttö" sivulla 40) Siirtyäksesi OSD -valikkoon valitse Valikko projektorista tai kaukosäätimestä. Kun käytät projektoria ensimmäistä kertaa (alkuasetusten jälkeen) yksi seuraavista Päävalinnat OSD -valikoista ilmestyy näytölle riippuen onko videosignaali yhdistetty vai ei. Tulosignaali havaittu Tulosignaalia ei ole havaittu Jos tahdot siirtyä Päävalinnat OSD -valikosta Lisävalinnat OSD -valikkoon, seuraa näitä ohjeita: Käytä projektorin tai kaukosäätimen nuolinäppäimiä ( / / / ) liikkuaksesi valikossa ja paina OK -nappia vahvistaaksesi valintasi. Jos projektori on kytketty videosignaaliin i. Mene valikkoon Asetukset > Valikkotyyppi -valikko. ii. Käytä näppäimiä / valitaksesi Lisävalinnat -valikko ja paina OK. iii. Paina VALIKKO uudestaan siirtyäksesi Lisävalinnat OSD -valikkoon. 34 Valikkotoiminnot

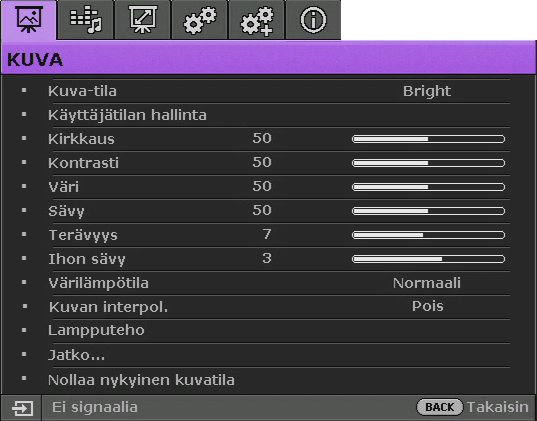

35 Projektoriisi EI ole liitetty videosignaalia i. Siirry Valikkotyyppi -valikkoon. ii. Käytä näppäimiä / valitaksesi Lisävalinnat -valikko ja paina OK. iii. Paina VALIKKO uudestaan siirtyäksesi Lisävalinnat OSD -valikkoon. Seuraavan kerran kun laitat projektorisi päälle voit siirtyä Lisävalinnat OSD -valikkoon painamalla VALIKKO. Alla on esimerkki Lisävalinnat OSD -valikko. Samoin, jos tahdot siirtyä Lisävalinnat OSD -valikosta Päävalinnat OSD -valikkoon, seuraa alla olevia ohjeita: 1. Siirry kohtaan Järjestelmän asetukset: Päävalinnat > Valikkoasetukset > Valikkotyyppi -valikko. 2. Käytä / näppäimiä valitaksesi Päävalinnat-valikko. 3. Paina VALIKKO uudestaan siirtyäksesi Päävalinnat OSD -valikkoon. Seuraavan kerran kun laitat projektorisi päälle, voit siirtyä Päävalinnat OSD -valikkoon painamalla VALIKKO. Valikkotoiminnot 35

36 Päävalinnat OSD -valikon käyttö Päävalinnat OSD -valikko tarjoaa eri toimintoja riippuen siitä onko projektoriisi liitetty videosignaali vai ei. Klikkaa seuraavia linkkejä ja etsi lisätietoja. "Päävalinnat OSD -valikko - tulosignaali liitetty" sivulla 36 "Päävalinnat OSD -valikko - tulosignaalia ei ole liitetty" sivulla 40 (rajoitetut valikot saatavilla) Päävalinnat OSD -valikko - tulosignaali liitetty Perus OSD -valikko sisältää perustoimintojen asetukset. Saatavilla olevat valinnat saattavat vaihdella riippuen siitä onko projektoriisi liitetty videonlähde ja onko erityisasetuksia muokattu. Valikkovaihtoehdot, jotka eivät ole saatavilla ovat harmaita. Siirtyäksesi OSD -valikkoon valitse Valikko projektorista tai kaukosäätimestä. Käytä nuolinäppäimiä ( / / / ) projektorissa t ai kaukosäätimessä liikkuaksesi valikossa. Valitse OK siirtyäksesi valitsemaasi valikkokohtaan. 36 Valikkotoiminnot

37 Siirtyäksesi Päävalinnat OSD -valikosta Lisävalinnat OSD-valikkoon, katso "OSD -valikosta" sivulla 34. Valikko Kuva-tila Äänitila Äänenvoimakkuus Mykistä Liikkeenparannus Alavalikot ja kuvaukset Valitse esimääritellyistä vaihtoehdoista kuvatila, joka sopii käyttöympäristöösi ja tulosginaalisi kuvatyyppiin. Esimääritellyt kuvavaihtoehdot on selitetty alla: Kirkas: Maksimoi heijastetun kuvan kirkkauden. Tämä vaihtoehto sopii ympäristöön, jossa tarvitaan lisäkirkkautta esimerkiksi jos projektoria käytetään valoisassa huoneessa. Kirkkaus: Värikylläisillä väreillään, hienosäädetyllä tarkkuudellaan ja korkeammalla kirkkaustasollaan Eloisa-tila sopii erinomaisesti elokuvien katseluun olohuoneessa, jossa on niukka ympäristön valaistus. Elokuvateatteri (Rec. 709): Täydentää maailmanlaajuista HDTVstandardia tarkoin värein ja syvimmällä kontrastilla alhaisimmilla kirkkaustasoilla, Elokuvateatteri (Rec.709) -tilaa sopii elokuvien toistamiseen aivan pimeissä ympäristöissä aivan kun oikeissa elokuvissa. Nauttiaksesi helposti REC.709-standardilla toistetuista elokuvallisista väreistä, on suositeltavaa kaikki mahdolliset valonlähteen projektoria lukuun ottamatta (esim. lamput, tietokoneen näyttö tai verhojen läpi tuleva valo) ja käyttää vakiomuotoista 1080pkuvalähdettä, kuten Blu-ray disc, parhaan katselukokemuksen saamiseksi tässä tilassa. Peli: Sopii videopelien pelaamiseen kirkkaasti valaistussa olohuoneessa. 3D: Optimoitu tuomaan 3D -efektit esille kun katselet 3D -sisältöä. Tämä tila on saatavilla vain jos 3D -toiminto on sallittu. Käyttäjä 1/Käyttäjä 2: Muistaa asetetut valinnat. Siirry Lisäasetukset OSD -valikkoon ja katso lisätietoja kohdasta Käyttötilan säätely. Tätä toimintaa voi säätää kaukosäätimellä. Valitse mieleisesi ääniefektitila. Tarjolla seuraavat esimääritellyt äänitilat: Standardi, Elokuvateatteri, Musiikki, Peli, Urheilu, ja Käyttäjä. Jos tahdot muunnella Käyttäjä -tilan asetuksia, siirry kohtaan Edistynyt OSD -valikko ja katso lisätietoja "Käyttäjä EQ" sivulla 51 -kohdasta. Jos Mykistetty -toiminto on valittu, voit asentaa äänet päälle kohdasta Äänitila ja Mykistys. Sääda projektorin sisäänrakennetun kaiuttimen äänentasoa tai äänentuottoportista tulevan äänen tasoa. Mikäli Mykistys -tila on aktivoitu, äänentason säätely laittaa Mykistys -tilan pois päältä. Tätä toimintaa voi säätää kaukosäätimellä. Valitsemalla On voit laittaa projektorin sisäänrakennetun kaiuttimen tai äänenportista tulevan äänen hetkellisesti pois päältä. Palauttaaksesi äänen, valitse Pois. Tätä toimintaa voi säätää kaukosäätimellä. Arvioi liikkeen muutoksen kuvasta toiseen ja lisää ja interpoloi kuvan elokuvien tasaisemman, sujuvamman katselukokemuksen luomiseksi. Valikkotoiminnot 37

38 Valikko 3D -tila Alavalikot ja kuvaukset Tällä projektorilla voi katsoa kolmiulotteista (3D) sisältö, joka toistetaan 3D -videolaitteiden ja sisällön avulla, kuten esimerkiksi PlayStation - konsolin (ja 3D pelien), 3D Blu-ray 3D -laitteiden (sekä 3D Blu-ray levyjen), 3D TV:n (jossa 3D-kanava) kautta. Kun olet yhdistänyt 3D videolaitteesi projektoriin, käytä BenQ 3D- laseja ja varmista, että ne ovat päällä katsoaksesi 3D -sisältöä. Kun katsot 3D sisältöä, Kuva voi vaikuttaa vääristyneeltä, mutta tämä ei ole laitevika. Pidä asianmukaisia taukoja, kun katsot 3D -sisältöä. Lopeta 3D -sisällön katsominen, jos tunnet olosi väsyneeksi tai epämukavaksi. Katso 3D -sisältöä turvallisen välimatkan päästä, joka on 3 kertaa valkokankaan korkeus. 3D -sisällön katselemista ei suositella apseille ja henkilöille, jotka ovat yliherkkiä valolle, kärsivät sydänviasta tai muista sairauksista. Valmisasetukset ovat valikossa Auto ja projektori valitsee automaattisesti oikean 3D -formaatin, kun se havaitsee 3D -sisällön. Jos projektorisi ei automaattisesti havaitse 3D -tilaa, valitse 3D -tila manuaalisesti. Kun tämä toiminto on sallittu: Heijastetun kuvan kirkkaustaso alentuu. Kuvatilaa ei voi muokata. 2D Keystone voidaan korjata vain tiettyjen rajojen sisällä. Tätä toimintaa voi säätää kaukosäätimellä. Jos 3D -kuva on vääristynyt, laita tämä toiminto päälle, joka toimii kuvan ja vasemman ja oikean silmän välillä ja tekee 3D -sisällön katselemisestä 3D Sync Invert miellyttävämpää. Tätä toimintaa voi säätää kaukosäätimellä. Asetukset Paina OK siirtyäksesi alavalikkoon. Lisätietoja alla. 3D Sync -tila 3D-lasien synkronointitilan valintaan. Projektorin sijainti Testikuvio Automaattinen lähteen haku Projektori voidaan asentaa kattoon tai valkokankaan taakse, tai yhden tai useamman peilin avulla- Lisätietoja "Sijainnin valinta" sivulla 16 aiheesta. Tämä toiminto näyttää sähköverkkotestin kaavan, joka helpottaa kuvan koon säätämistä ja tarkentamista ja varmistamaan, ettei projektorin heijastama kuva ole vääristynyt. Säätelee etsiikö projektori automaattisesti tulolähteitä vai ei. Valitse Päälle ja projektorisi etsii tulolähteitä, kunnes se löytää signaalin. Jos tämä toiminto on Pois -asennossa, projektori valitsee viimeksi käytetyn tulolähteen. Valikkotyyppi Vaihtaa Lisävalinnat OSD -valikon päälle. HDMI-muoto Nollaa lampun ajastin Määrittelee tulolähteen HDMI -signaalille. Voit myös valita lähdetyypin manuaalisesti. Eri lähdetyypeillä on eri kirkkaustasostandardit. HDMI -formaatti on saatavilla vain, jos HDMI -signaali on valittu. Aktivoi tämän toiminnon vasta, kun uusi lamppu on asennettu. Kun valitset Reset, viesti "Nollaus onnistui" ilmestyy näytölle ja lampun ajastin on nollattu näyttämään "0". 38 Valikkotoiminnot

39 Valikko Resetoi kaikki asetukset Tieto Alavalikot ja kuvaukset Palauttaa kaikki asetukset oletusasetuksiin. Seuraavat asetukset pysyvät samana: Keystone, Kieli, Projektorin sijainti, ja Nollaa Lampun ajastin. Näyttää seuraavat projektorisi tiedot. Lähde: Näyttää tämänhetkisen signaalinlähteen. Kuva-tila: Näyttää tämänhetkisen Kuvatilan. Resoluutio: Näyttää tulolähteen alkuperäisen resoluution. Värijärjestelmä: Näyttää tulojärjestelmän formaatin. Lampun käyttöaika: Näyttää montako tuntia lamppua on käytetty. 3D-formaatti: Näyttää tämänhetkisen 3D -tilan. 3D -formaatti on saatavilla ain jos 3D -tila on sallittu. Firmware -versio: Näyttää projektorisi firmware -version. Osa tiedoista ainnetaan vain, kun tietyt tulolähteet ovat käytössä. Valikkotoiminnot 39

40 Päävalinnat OSD -valikko - tulosignaalia ei ole liitetty Koska projektoriisi ei ole liitetty tulosignaalia, Valikosta löytyy vain Perusasetukset OSD - valikko, jossa on lista saatavilla olevista tulosignaaleista. Valikkovaihtoehdot, jotka eivät ole saatavilla ovat harmaita. Siirtyäksesi OSD -valikkoon valitse Valikko projektorista tai kaukosäätimestä. Käytä nuolinäppäimiä ( / / / ) projektorissa t ai kaukosäätimessä liikkuaksesi valikossa. Valitse OK siirtyäksesi valitsemaasi valikkokohtaan. Siirtyäksesi Päävalinnat OSD -valikosta Lisävalinnat OSD-valikkoon, katso "OSD -valikosta" sivulla 34. Valikko 3D Sync -tila Projektorin sijainti Testikuvio Automaattinen lähteen haku Valikkotyyppi HDMI-muoto Nollaa lampun ajastin Resetoi kaikki asetukset Tieto Alavalikot ja kuvaukset 3D-lasien synkronointitilan valintaan. Projektori voidaan asentaa kattoon tai valkokankaan taakse, tai yhden tai useamman peilin avulla- Lisätietoja "Sijainnin valinta" sivulla 16 aiheesta. Tämä toiminto näyttää sähköverkkotestin kaavan, joka helpottaa kuvan koon säätämistä ja tarkentamista ja varmistamaan, ettei projektorin heijastama kuva ole vääristynyt. Säätelee etsiikö projektori automaattisesti tulolähteitä vai ei. Valitse Päälle ja projektorisi etsii tulolähteitä, kunnes se löytää signaalin. Jos tämä toiminto on Pois -asennossa, projektori valitsee viimeksi käytetyn tulolähteen. Vaihtaa Lisävalinnat OSD -valikon päälle. Määrittelee tulolähteen HDMI -signaalille. Voit myös valita lähdetyypin manuaalisesti. Eri lähdetyypeillä on eri kirkkaustasostandardit. HDMI -formaatti on saatavilla vain, jos HDMI -signaali on valittu. Aktivoi tämän toiminnon vasta, kun uusi lamppu on asennettu. Kun valitset Reset, viesti "Nollaus onnistui" ilmestyy näytölle ja lampun ajastin on nollattu näyttämään "0". Palauttaa kaikki asetukset oletusasetuksiin. Seuraavat asetukset pysyvät samana: Keystone, Kieli, Projektorin sijainti, ja Nollaa Lampun ajastin. Näyttää seuraavat projektorisi tiedot. Lähde: Näyttää tämänhetkisen signaalinlähteen. Kuva-tila: Näyttää tämänhetkisen Kuvatilan. Resoluutio: Näyttää tulolähteen alkuperäisen resoluution. Värijärjestelmä: Näyttää tulojärjestelmän formaatin. Lampun käyttöaika: Näyttää montako tuntia lamppua on käytetty. 3D-formaatti: Näyttää tämänhetkisen 3D -tilan. 3D -formaatti on saatavilla ain jos 3D -tila on sallittu. Firmware -versio: Näyttää projektorisi firmware -version. Osa tiedoista ainnetaan vain, kun tietyt tulolähteet ovat käytössä. 40 Valikkotoiminnot

41 Lisävalinnat OSD -valikon käyttö Lisävalinnat OSD -valikosta löydät täyden toimintovalikon. Päävalikon ikoni Päävalikko Valitse Alavalikko Tila Tämänhetkinen tulolähde Paina TAKAISIN palataksesi edelliseen ikkunaan tai poistuaksesi. Yllä oleva Lisäasetukset OSD -valikon kuvaus on vain viitteeksi ja voi erota projektorisi valikosta. Mennäksesi SD -valikkoon paina VALIKKO -nappia projektorista tai kaukosäätimestä. Koostuu seuraavista päävalikoista. Katso lisätietoja alla olevista linkeistä. 1. Kuvavalikko (katso "Kuvavalikko" sivulla 46) 2. Äänias. -valikko (katso "Ääniasetukset -valikko" sivulla 51) 3. Kuvavalikko (katso "Näyttö -valikko" sivulla 52) 4. Järj.as.: Perus -valikko (katso "Järj.as.: Pääasetukset" sivulla 54) 5. Järj.as.: Edistynyt -Valikko (katso "Järj.as.: Lisävalinnat -valikko" sivulla 55) 6. Tietoja (katso "Tiedot -valikko" sivulla 57) Saatavilla olevat valinnat saattavat vaihdella riippuen siitä onko projektoriisi liitetty videonlähde ja onko erityisasetuksia muokattu. Valintavaihtoehdot, jotka eivät ole saatavilla ovat harmaalla. Käytä nuolinäppäimiä ( / / / ) projektorissa t ai kaukosäätimessä liikkuaksesi valikossa. Valitse OK siirtyäksesi valitsemaasi valikkokohtaan. Siirtyäksesi Lisävalinnat OSD -valikosta Päävalinnat OSD-valikkoon, katso "OSD -valikosta" sivulla 34. Valikkotoiminnot 41

42 Projektorin turvallinen asennus Turvalukon käyttö Projektori tulee asentaa turvallisesti varkauksien estämiseksi. Osta tarvittaessa lukko, esimerkiksi vaijerilukko lukitaksesi projektorin. Vaijerilukon kolot löydät projektorin vasemmasta reunasta. Lisätietoja "Vaijerilukkoaukko varkaudenestoa varten" sivulla 9 aiheesta. Vaijerilukossa on yleensä sekä numerolukko (tai useampi) ja lukko. Tarkista lukon käyttöä koskevat seikat lukon käyttöohjeista. Salasanatoiminnon käyttö Turvallisuussyistä ja luvattoman käytön ehkäisemiseksi projektoriin on mahdollista asentaa salasana. Salasanan voi asentaa Näyttövalikko (OSD) -valikossa. Lisätietoja OSD -valikon käytöstä löytyy täältä "Lisävalinnat OSD -valikon käyttö" sivulla 41. Käyttöä hankaloittaa, jos asennat projektorisi lukkiutumisjärjestelmän ja unohdat sitten salasanasi. Tulosta tämä ohjekirja (jos tarpeellista), kirjoita salasanasi tulostettuun kopioon ja pidä ohjekirja tallessa myöhempää käyttöä varten. Salasanan asettaminen Kun salasana on asetettu, projektoria ei voi käyttää antamatta oikeaa salasanaa aina kun projektori käynnistetään. 1. Avaa OSD -valikko ja siirry Järj.as.: Edistynyt > Salasana -valikkoon. Paina OK. Salasana -sivu näyttää. 2. Korosta Käynnistä lukitus ja valitse Päälle painamalla /. 3. Kuten kuvattu oikealla, neljä nuolinäppäintä ( / / / ) toimivat myös numeroina (1, 2, 3, 4). Anna valitsemasi kuuden numeron salasana nuolinäppäinten avulla. 4. Vahvista uusi salasana näpyttelemällä se uudelleen. Kun salasana on asennettu, OSD -valikko palaa takaisin Salasana -sivulle. 5. Activoidaksesi Käynnistä lukitus -toiminnon paina / vahvistaaksesi Käynnistä lukitus ja paina / valitaksesi Päälle. Näpytellyt numerot näkyvät tähtinä ruudulla- Kirjoita valitsemasi salasana etukäteen tai heti sen valinnan jälkeen tähän ohjekirjaan, että se on valmiina, jos satut unohtamaan sen. Salasana: Säilytä ohjekirjaa turvallisessa paikassa. 6. Poistuaksesi OSD -valikosta, paina TAKAISIN. 42 Valikkotoiminnot

43 Jos unohdat salasanasi Jos salasana -toiminto on päällä, projektorisi kysyy sitä sinulta joka kerta, kun laitat projektorisi päälle. Jos näppäilet salasanan vääri, seuraava salasanan virhe näkyy ruudussa 3 sekuntia ja viesti 'ANNA SALASANA' ilmestyy seuraavana ruutuun. Voit yrittää uudestaan näppäilemällä toisen kuuden numeron sarjan, tai jos et ole kirjoittanut salasanaasi muistiin tähän ohjekirjaan, etkä millään muista salasanaasi voit suorittaa salasanan muistutus -toiminnan. Lisätietoja "Siirtyminen salasanan muistutus -toimintaan" sivulla 43 aiheesta. Jos näppäilet väärän salasanan viisi kertaa peräkkäin, projektori sammuu automaattisesti vähäksi aikaa. Siirtyminen salasanan muistutus -toimintaan 1. Paina ja pidä alhaalla projektorista tai kaukosäätimestä nappi AUTO kolmen sekuntin ajan. Projektorin näytölle ilmestyy koodattu numero. Edistynyt OSD -valikossa Perus OSD -valikossa 2. Kirjoita numero ylös ja sammuta projektorisi. 3. Kysy apua paikalliselta BenQ huoltokeskukselta koodin purkamiseksi. Sinulta saatetaan vaatia ostotodistusta, jonka avulla varmistetaan, että sinulla on oikeus käyttää projektoria. Valikkotoiminnot 43

44 Salasanan vaihtaminen Jos tahdot vaihtaa salasanaa, sinun on ensiksi siirryttäväedistynyt OSD -valikkoon (katso "OSD -valikosta" sivulla 34 lisätietoja). 1. Avaa OSD -valikko ja siirry Järj.as.: Edistynyt > Salasana > Muuta salasana - valikkoon. 2. Paina OK. Viesti 'ANNA TÄMÄNHETKINEN SALASANA' ilmestyy ruutuun. 3. Anna vanha salasana. Jos salasana on oikein, viesti 'ANNA UUSI SALASANA' ilmestyy ruutuun. Jos salasana on väärin, salasanan virheviesti näkyy näytöllä kolmen sekuntin ajan ja sen jälkeen viesti 'ANNA TÄMÄNHETKINEN SALASAN' ilmestyy ruutuun- Voit painaa TAKAISIN peruaksesi muutoksen tai yrittääksesi toista salasanaa. 4. Anna uusi salasana. Näpytellyt numerot näkyvät tähtinä ruudulla- Kirjoita valitsemasi salasana etukäteen tai heti sen valinnan jälkeen tähän ohjekirjaan, että se on valmiina, jos satut unohtamaan sen. Salasana: Säilytä ohjekirjaa turvallisessa paikassa. 5. Vahvista uusi salasana näpyttelemällä se uudelleen. 6. Olet asentanut projektoriisi uuden salasanan. Muista antaa uusi salasana seuraavan kerran, kun käynnistät projektorisi. 7. Poistuaksesi OSD -valikosta, paina TAKAISIN. Salasana -toiminnon laittaminen pois päältä Jos tahdot kytkeä salasana -toiminnon pois päältä, mene takaisin valikkoon Järj.as.: Edistynyt > Salasana > Lukitusjärjestelmä suoraan OSD -valikosta. Valitse Pois painamalla nappeja /. Viesti 'ANNA SALASANA' ilmestyy näytölle. Anna tämänhetkinen salasana. i. Jos salasana on oikein, OSD -valikko palaa Salasana -sivulle ja sana Pois näkyy rivillä Käynnistä lukitus. Sinun ei tarvitse antaa salasanaa seuraavan kerran kun laitat projektorisi päälle. ii. Jos salasana on väärin, salasanan virheviesti näkyy näytöllä kolmen sekuntin ajan ja sen jälkeen viesti 'ANNA SALASANA' ilmestyy ruutuun ja voit yrittää uudelleen. Voit painaa TAKAISIN peruaksesi muutoksen tai yrittääksesi toista salasanaa. Vaikka salasana -toiminto olisikin kytketty pois päältä on sinun säilytettävä vanha salasana siltä varalta, että tahdot kytkeä salasana -toiminnon takaisin päälle, koska siihen tarvitaan vanhaa salasanaa. 44 Valikkotoiminnot

45 Tulosignaalin muuttaminen Projektorin voi kytkeä useampaan laitteeseen samaan aikaan. Se voi kuitenkin näyttää vain yhden näytön kerrallaan. Jos tahdot, että projektorisi etsii aina automaattisesti signaaleja: Siirry Lisäasetuksetd OSD -valikkoon ja sieltä kohtaan Järjestelmän asetukset : Pääasetukset valikkoon ja salli Automaattinen lähteen haku. (katso "Automaattinen lähteen haku" sivulla 38) Kohdasta pääasetukset OSD -valikko voit singaalihäiriön sattuessa siirtyä kohtaan Automaattinen lähteen haku ja salli se. Jos saatavilla on signaaleja, siirry Asetukset -valikkoon ja salli Automaattinen lähteen haku. (katso "Automaattinen lähteen haku" sivulla 38 ja 40) Voit myös käydä tarjolla olevat signaalit läpi manuaalisesti. 1. Paina LÄHDE projektorista tai paina tulolähde-näppäintä kaukosäätimestäsi. Lista tarjolla olevista lähteistä ilmestyy näytölle. 2. Paina / kunnes tahtomasi signaali on valittu ja paina OK. Kun lähde on havaittu, lähdetieto ilmestyy näytölle muutaman sekuntin ajaksi. Jos projektoriisi on liitetty useampi laite, käy uudelleen läpi kohdat 1-2 etsiäksesi uutta signaalia. Heijastetun kuvan kirkkaustaso ei vaihdu, vaikka vaihtaisit tulosignaalia. Data (graafinen) "PC" -esitelmissä, joissa käytetään enimmäkseen liikkumattomia kuvia, ovat yleensä kirkkaampia kuin "Video", jolla katsotaan liikkuvia kuvia (elokuvia). Alkuperäinen näytön resoluutio on tässä projektorissa 16:9. Parhaan kuvalaadun saavuttmiseksi sinun kannattaa valita ja käyttää tulosignaalia, jossa on sama resoluutio. Muut resoluutiot pilkotaan sopivaksi projektoriin riippuen 'mittasuhteet' -valinnoista ja tämä voi johtaa kuvavirheisiin tai kuvan laadun heikentymiseen. Lisätietoja "Kuvasuhde" sivulla 52 aiheesta. Voit myös nimetä lähteesi: 1. Paina VALIKKO ja paina sitten / kunnes Järj.as.: Perus valikko on korostettu. 2. Paina korostaaksesi Lähteen uudelleennimeäminen ja paina OK. Sivu Lähteen uudelleennimeäminen ilmestyy näytölle. 3. Paina / / / kunnes haluamasi merkki on valittu ja paina OK. Valikkotoiminnot 45

46 Kuvavalikko Alavalikko Kuva-tila Toiminnot ja Kuvaukset Valitse esimääritellyistä vaihtoehdoista kuvatila, joka sopii käyttöympäristöösi ja tulosginaalisi kuvatyyppiin. Esimääritellyt kuvavaihtoehdot on selitetty alla: Kirkas: Maksimoi heijastetun kuvan kirkkauden. Tämä vaihtoehto sopii ympäristöön, jossa tarvitaan lisäkirkkautta esimerkiksi jos projektoria käytetään valoisassa huoneessa. Kirkkaus: Värikylläisillä väreillään, hienosäädetyllä tarkkuudellaan ja korkeammalla kirkkaustasollaan Eloisa-tila sopii erinomaisesti elokuvien katseluun olohuoneessa, jossa on niukka ympäristön valaistus. Elokuvateatteri (Rec. 709): Täydentää maailmanlaajuista HDTV-standardia tarkoin värein ja syvimmällä kontrastilla alhaisimmilla kirkkaustasoilla, Elokuvateatteri (Rec.709) -tilaa sopii elokuvien toistamiseen aivan pimeissä ympäristöissä aivan kun oikeissa elokuvissa. Nauttiaksesi helposti REC.709- standardilla toistetuista elokuvallisista väreistä, on suositeltavaa kaikki mahdolliset valonlähteen projektoria lukuun ottamatta (esim. lamput, tietokoneen näyttö tai verhojen läpi tuleva valo) ja käyttää vakiomuotoista 1080p-kuvalähdettä, kuten Blu-ray disc, parhaan katselukokemuksen saamiseksi tässä tilassa. Peli: Sopii videopelien pelaamiseen kirkkaasti valaistussa olohuoneessa. 3D: Optimoitu tuomaan 3D -efektit esille kun katselet 3D -sisältöä. Tämä tila on saatavilla vain jos 3D -toiminto on sallittu. Käyttäjä 1/Käyttäjä 2: Muistaa asetetut valinnat. Siirry Lisäasetukset OSD -valikkoon ja katso lisätietoja kohdasta Käyttötilan säätely. Tätä toimintaa voi säätää kaukosäätimellä. Toiminnat ovat saatavilla kun kuvatilan käyttäjä on Käyttäjä 1 tai Käyttäjä 2. Käyttäjätilan hallinta Lataa asetukset lähteestä Voit manualisesti säätää nykyistä kuvatilaa ja tallentaa sen kuvatilalistalle. 1. Siirry Kuva > Kuvatila -valikkoon ja valitset Käyttäjä 1 tai Käyttäjä Paina valitaksesi Käyttäjätilan hallinta. 3. Ikkunassa Käyttäjätilan hallinta valitse Lataa asetukset lähteestä ja paina OK. 4. Paina valitaksesi kuvatilan, jonka tarvitset. 5. Kun olet valinnut, paina OK ja TAKAISIN palataksesi Kuva -valikkoon. 6. Paina valitaksesi toisen alavalikon, johon tahdot tehdä uutoksia ja käytä nappuloita / muuttaaksesi asetuksia. Muutokset vaikuttavat valittuun käyttäjätilaan. Uudelleennimeä käyttäjätila Voit nimetä uudelleen räätälöidyt kuvatilat (Käyttäjä 1 tai Käyttäjä 2). 1. Siirry Kuva > Kuvatila -valikkoon ja valitset Käyttäjä 1 tai Käyttäjä Paina valitaksesi Käyttäjätilan hallinta. 3. Ikkunassa Käyttäjätilan hallinta valitse Uudelleennimeä tila ja paina OK. 4. Ikkunassa Uudelleennimeä tila käytä näppäimiä / / / valitaksesi haluamasi nimi tilalle. 5. Kun olet valmis paina OK ja TAKAISIN poistuaksesi. 46 Valikkotoiminnot

47 Alavalikko Kirkkaus Toiminnot ja Kuvaukset Säätele kuvan kirkkaustasoa. Kun säätelet kirkkaustasoa kuan mustat alueet, jotka näkyvät vain mustana ja vaaleammissa kohdissa näkyvät yksityiskohdat. Mitä korkeampi kirkkaustaso, sitä kirkkaampi kuva, kun taas matalalla kirkkaustasalla saadaan tummempi kuva. Kontrasti Tätä toimintaa voi säätää kaukosäätimellä. Säätelee kuvan kirkkautta. Kun olet säädellyt Kirkkaus -asetuksia, säädä valkoisutta Kontrastit -asetuksista. Mitä korkeampi luku, sen suurempi kontrasti. Väri Värisävy Terävyys Tätä toimintaa voi säätää kaukosäätimellä. Säädä värin saturaatiotaso -- kuinka paljon kutakin väriä esiintyy videon kuvassa. Alhaisemmat aseukset tuottavat vähemmän saturoidun kuvan, eli minimitasolla kuva näkyy mustavalkoisena. Mikäli aseukset ovat liian korkeat kuvan värit ovat yliampuvat, joka tekee kuvasta epärealistisen näköisen. Säätele kuvan punaviher-tasoa. Mitä korkeampi luku, sen punaisemmaksi kuva tulee. Mitä alhaisempi luku, sen vihreämmksi kuva tulee. Säätele tehdäksesi kuvasta terävämmän tai pehmeämmän. Mitä korkeampi luku, sitä terävämpi kuvasta tulee. Mitä matalampi luku, sitä pehmeämpi kuvasta tulee. Ihon sävy Värin lämpöaste* Liikkeenparannus Tätä toimintaa voi säätää kaukosäätimellä. Tämä säädettävä kohde mahdollistaa kuvan eloisuuden merkittävän lisäämisen. Valintavaihtoehdot värien lämpötilalla-asetuksille* vaihtelevat tulosignaalista riippuen. Normaali: Säilyttää normaalit välit valkoiselle. Viileä: Tekee kuvasta sinertävän valkoisen. Lampun alkuperäisvärit: Lampun alkuperiset värien lämpöasteet ja kirkkaampi kuva. Tämä vaihtoehto sopii ympäristöön, jossa tarvitaan korkeaa kirkkaustasoa esimerkiksi jos projektoria käytetään valoisassa huoneessa. Lämmin: Tekee kuvasta punertavan valkoisen. *Värien lämpöasteista: Valkoisesta on monta eri sävyä, joita kaikkia silti pidetään "valkoisina". Yksi tavallisimmista tavoista näyttää valkoista tunnetaan "värin lämpötilana". Valkoinen, jossa on alhainen värilämpö näyttää punertavalta. Valkoinen, jossa on korkea värilämpö näyttää sinisemmältä. Tätä toimintaa voi säätää kaukosäätimellä. Arvioi liikkeen muutoksen kuvasta toiseen ja lisää ja interpoloi kuvan elokuvien tasaisemman, sujuvamman katselukokemuksen luomiseksi. Valikkotoiminnot 47

48 Alavalikko Lampun teho Lisäasennuket... Toiminnot ja Kuvaukset Valitsee projektorin lampun tehon seuraavista vaihtoehdoista. Normaali: Lamppu toimii täydellä teholla. Ekonominen: Järjestelmän ääni ja energiankulutus vähenee 30%. SmartEco: Järjestelmän ääni ja lampun energiankulutus vähenee jopa 70%. Asetusta Econominen tai SmartEco käytettäessä valon kirkkautta alennetaan ja heijastus on tummempi. Lisätietoja "Lampun voimakkuuden sääteleminen" sivulla 64 aiheesta. Musta taso Asettaa kuvan harmaaskaalan 0 IRE tai 7,5 IRE. Harmaskaalan videosignaali mitataan IRE -yksiköissä. Joissakin maissa, joissa käytetään NTSC TV -standardia harmaaskaala mitataan 7,5 IRE (musta) ja 100 IRE (valkoinen) välillä; kun taas toisissa maissa, joissa käytetään PAL -laitteita tai japanilaisia NTSC -standardeja harmaaskaala mitataan 0 IRE (musta) ja 100 IRE (valkoinen) välillä. Ehdotamen, että tarkistat tulolähteestä onko se 0 IRE vai 7,5 IRE ja valitse sitten oikea asetus. Gamma -valinnat Gamma viittaa tulolähteen ja kuvan kirkkauden suhteeseen. 1,6/1,8/2,0/BenQ: Valitse nämä arvot mieltymystesi mukaan. 2,1/2,2: Lisää kuvan keskimääräistä kirkkautta. Sopii parhaiten valoisaan ympäristöön, kuten kokoushuneeseen tai olohuoneeseen. 2,3/2,4: Sopii parhaiten elokuvien katseluun pimeässä ympäristössä. 2,6/2,8: Sopii parhaiten elokuvien katsomiseen, joissa suurin osa kohtauksista on kuvattu pimeässä. Kirkas Alhainen kontrasti 1,6 1,8 2,0 2,2 2,4 2,5 2,6 2,8 Kirkkaat värit Tämä toiminto käyttää uutta värinprosessointialgoritmiä ja järjestelmän tason parannusta, jonka avulla kuvasta tulee kirkkaampi ja siten todellisempi ja eloisampi. Se lisää kirkkautta 50% keskikirkkaisiin kuviin, joita on suurin osa yleisistä video- ja luonnonkuvamateriaaleista, joten projektorisi pystyy tuottamaan realistisempia kuvia luonnollisemmalla valolla. Jos pidät tällaisista kuvista valitse Päälle. Jos et tarvitse sitä valitse Pois. Värien lämpötilojen säätäminen Voit manuaalisesti säätää esisäädettyjä värilämpötiloja: 1. Paina OK siirtyäksesi Värien lämpötilojen säätäminen -valikkoon. 2. Paina / korostaaksesi sen asetuksen, jota tahdot muuttaa ja säätele arvoja painamalla /. Lisää punaista/lisää vihreää/lisää sinistä: Säätelee Punaisen, Vihreän ja Sinisen kontrastitasoja. Korosta Punaista/Korosta vihreää/korosta sinistä: Säätelee Punaisen, Vihreän ja Sinisen kirkkaustasoja. 3. Kun olet valmis paina OK ja TAKAISIN poistuaksesi. Tätä toimintaa voi säätää kaukosäätimellä. Alhainen kirkkaus Korkea kontrasti 48 Valikkotoiminnot

49 Alavalikko Lisäasennuket... Toiminnot ja Kuvaukset Värihallinta Useimmissa asennustapauksissa värien säätäminen ei ole tarpeellista, kuten esimerkiksi luokkahuoneessa, kokoushuoneessa tai olohuoneessa, jossa valot ovat päällä, tai rakennuksissa, jossa ikkunoista tulee sisään valoa. Vain pysyvissä asennustapauksissa, joissa ympäristön valonmäärää säädellään, kuten asuntoloissa, luentosaleissa tai kotiteattereissa tarvitaan väriensäätötoimintoja. Väriensäätötoiminnan aulla voidaan säädellä värien hienosäätöä ja tuloksena on tarkempi värientoisto. Väriensäätelyä voidaan harrastaa vain kontrolloidussa ja uudelleen järjestettävissä oloissa. Tarvitset kolorimetrin (värin valon mittaajan) ja sarjan esimerkkikuvia, joiden avulla voit mitata värintoistoa. Nämä ei sisälly projektoripakettiisi, mutta jälleenmyyjäsi tai kokenut ammattilaisasentaja voi luultavasti opastaa sinua väriensäätelyssä. Värienhallinnassa on kuusi sarjaa (RGBCMY) värejä, joita voidaan säädellä. Kun valitset värin voit itsenäisesti säädellä sen rajoja ja saturaatiota mieltymystesi mukaan. 1. Paina OK ja Värihallinta ilmestyy näytölle. 2. Korosta Ensisijainen väri ja paina / valitaksesi joko Punaisen, Vihreän, Sinisen, Sinivihreän, Magentan tai Punainen Keltainen Vihreä Keltaisen. 3. Paina korostaaksesi Värisävy ja paina / valitaksesi skaalan. Skaalan Magenta Sininen laajentaminen liittää mukaan värejä, jotka koostuu useammista sen viereisistä väreistä. Sininen Katso kuvasta mitkä värit liittyvät toisiinsa. Jos esimerkiksi valitset Punaisen ja asetat sen skaalaksi 0, vain puhdas punainen on valittu. Skaalan laajentaminen lisää valintoihin myös punaiset sävyt, jotka ovat lähellä keltaista tai magetaa. 4. Paina korostaaksesi Värikylläisyys ja säätele sen arvoja mieltymystesi mukaan painamalla nappeja /. Jokainen muutos näkyy välittömästi kuvassa. Jos esimerkiksi valitset Punaisen ja asetat sen skaalaksi 0 vain puhdas puainen on valittu. 5. Paina korostaaksesi Vahvistus ja säätele sen arvoja mieltymystesi mukaan painamalla nappeja /. Valitsemasi päävärin kontrastitaso vaihtuu. Jokainen muutos näkyy välittömästi kuvassa. 6. Toista kohdat 2-5 muiden värien kanssa. 7. Varmista, että olet tehnyt kaikki haluamasi muutokset. 8. Paina OK ja TAKAISIN poistuaksesi ja tallentaaksesi asetukset. Kohinanpoisto Vähentää mediasoittimien aiheuttamaa kohinaa. Mitä korkeampi arvo, sitä vähemmän kohinaa. Valikkotoiminnot 49

50 Alavalikko Lisäasennuket... Nolla nykyinen kuvatila Toiminnot ja Kuvaukset Värinparannus Parantaa värikylläisyyttä loistavamman kuvanlaadun tarjoamiseksi. Mitä korkeampi asetus, sitä eloisampi kuva. Mitä alhaisempi asetus, sitä pehmeämpi kuva. Pikseliparannus Tunnistaa värin muutoksen kohteen ja sen taustan välillä tuottaakseen terävillä reunoilla ja parannetuilla tekstuureilla terävöitetyn kuvan. Mitä korkeampi asetus, sitä terävämpi kuva. Mitä alhaisempi asetus, sitä hienovaraisempi kuva. Filmikuva Parantaa kuvanlaatua kun heijastetaan yhdistetty kuva DVD:ltä tai Blu-ray-levyltä. Valitsemalla Pois voit estää tämän toiminnon. Kaikki muutokset, jotka olet tehnyt valitsemaasi Kuvatilaan (myös esiasetetuissa tiloissa, Käyttäjä 1, ja Käyttäjä 2) muuttuvat takaisin oletusasetuksiin. 1. Paina OK. Vahvistusviesti ilmestyy näytölle. 2. Käytä / valitaksesi Nollaa ja paina OK. Kuvatila palaa takaisin oletusasetuksiin. 3. Toista kohdat 1 ja 2, jos tahdot nollata muita kuvatiloja. 50 Valikkotoiminnot

51 Ääniasetukset -valikko Alavalikko Äänitila Mykistä Äänenvoimakkuus Toiminnot ja Kuvaukset Efektitila Valitse mieleisesi ääniefektitila. Tarjolla seuraavat esimääritellyt äänitilat: Standardi, Elokuvateatteri, Musiikki, Peli, Urheilu, ja Käyttäjä. Kun valitset Käyttäjä -tilan voit tehdä manuaalisia muutoksia Käyttäjä EQ - toiminnon avulla. Jos Mykistetty -toiminto on valittu, voit asentaa äänet päälle kohdasta Äänitila ja Mykistys. Käyttäjä EQ Valitse mieleisesi taajuus (100 Hz, 300 Hz,1k Hz, 3k Hz, ja 10k Hz) määrittääksesi ne haluamallesi tasoille. Nämä asetukset vaikuttavat Käyttäjä -tilaan. Valitsemalla Päälle voit laittaa projektorin sisäänrakennetun kaiuttimen tai äänenportista tulevan äänen hetkellisesti pois päältä. Palauttaaksesi äänen, valitse Pois. Tätä toimintaa voi säätää kaukosäätimellä. Sääda projektorin sisäänrakennetun kaiuttimen äänentasoa tai äänentuottoportista tulevan äänen tasoa. Jos mykistys -tila on aktivoitu, vaihda Mykistys pois päältä saadaksesi äänet taas päälle. Virta Päälle/Pois Soittoääni Nollaa Ääniasetukset Tätä toimintaa voi säätää kaukosäätimellä. Asentaa soittoäänen Päälle tai Pois-toimintoihin. Virta Päälle/Pois soittoääntä voidaan säädellä tässä. Mykistyksen valitseminen tai äänentasojen sääteleminen ei vakuta Päälle/Pois soittoääneen. Kaikki muutokset, jotk aolet tehnyt ääniasetuksiin muuttuvat takaisin oletusasetuksiksi. Valikkotoiminnot 51

52 Näyttö -valikko Alavalikko Toiminnot ja Kuvaukset Alkuperäinen näytön resoluutio on tässä projektorissa 16:9. Tämän toiminnon ansiosta voit silti heijastaa kuvia, joissa on eri kuvasuhde. Seuraavissa kuvissa mustat osat ovat epäaktiivisia alueita ja valkoiset osat aktiivisia alueita. Automaattinen 15:9 Kuva 4:3 Mitoittaa kuvan niin, että se sopii projektorin alkuperäisen näytön resoluutioon leveydeltään ja korkeudeltaan. Tämän ansiosta voidaan käyttää hyödyksi valkokankaan koko ja pitää silti kuvan mittasuhteet. Mitoittaa kuvan niin, että se näytetään valkokankaan keskellä suhteessa 4:3. Kuvasuhde 4:3 Kuva 16:9 16:9 Kuva Laaja 4:3 Kuva Mitoittaa kuvan niin, että se näytetään valkokankaan keskellä suhteessa 16:9. Venyttää kuvaa vaakatasossa niin, että se on valkokankaan levyinen. Tämä ei vakuta kuvan korkeuteen. Kuvan sijainti Piiloon jäävän osan sääteleminen Postiluukku 16:9 Kuva Letter Box format picture Mitoittaa kuvan niin, että se sopii projektorin alkuperäiseen resoluutioon vaakatasossa ja mitoittaa korkeuden niin, että sen korkeus on 3/4 heijastetusta leveydestä. Tämä tekee kuvasta korkeamman kuin valkokangas. Kuvan ylä- ja alareunat on leikattu pois. Tämä sopii sisällölle, joka on tehty kirjekuori-formaatissa (joissa on mustat palkit kuvan ylä- ja alareunoissa). Näyttää Kuvan asento -ikkunan. Voit käyttää projektorin tai kaukosäätimen nuolinäppäimiä säätääksesi heijastetun kuvan asentoa. Alhalla näytetyt arvot muuttuvat aina kun painat näppäimiä. Tämä toiminto on saatavilla vain, jos PC -signaali on valittu. Piilottaa kuvan huonon laadun neljällä reunalla. Mitä suurempi arvo, sitä enemmän kuvasta on piilotettu, mutta näyttö on silti täytetty ja geometrisesti luonnollinen. Asetus 0 tarkoittaa, että 100% kuvasta näytetään. 52 Valikkotoiminnot

53 Alavalikko PC & Komponentti YPbPr -virittäminen Toiminnot ja Kuvaukset H. Koko Säätelee kuvan leveyttä. Tämä toiminto on käytettävissä vain, jos PC -signaali (analogi RGB) on valittu. Vaihe Säätelee kellon aikaa kuvan vääristymisen vähentämiseksi. Tämä toiminto on käytettävissä vain, jos PC -signaali (analogi RGB) on valittu. Auto (Vain RGBHD PC -Ajastuksessa) Säätelee aikaa ja toistuvuutta automaattisesti. Tämä toiminto on saatavilla vain, jos PC -signaali on valittu. Tällä projektorilla voi katsoa kolmiulotteista (3D) sisältö, joka toistetaan 3D - videolaitteiden ja sisällön avulla, kuten esimerkiksi PlayStation -konsolin (ja 3D pelien), 3D Blu-ray 3D -laitteiden (sekä 3D Blu-ray levyjen), 3D TV:n (jossa 3Dkanava) kautta. Kun olet yhdistänyt 3D videolaitteesi projektoriin, käytä BenQ 3Dlaseja ja varmista, että ne ovat päällä katsoaksesi 3D -sisältöä. Kun katsot 3D sisältöä, 3D Kuva voi vaikuttaa vääristyneeltä, mutta tämä ei ole laitevika. Pidä asianmukaisia taukoja, kun katsot 3D -sisältöä. Lopeta 3D -sisällön katsominen, jos tunnet olosi väsyneeksi tai epämukavaksi. Katso 3D -sisältöä turvallisen välimatkan päästä, joka on 3 kertaa valkokankaan korkeus. 3D -sisällön katselemista ei suositella apseille ja henkilöille, jotka ovat yliherkkiä valolle, kärsivät sydänviasta tai muista sairauksista. Seuraavat toiminnot auttavat sinua parantamaan 3D -kokemustasi. 3D Sync -tila Valitse DLP-Link tai 3D VESA DLP-Link- tai 3D VESA -laseille. 3D -tila Valmisasetukset ovat valikossa Auto ja projektori valitsee automaattisesti oikean 3D -formaatin, kun se havaitsee 3D -sisällön. Jos projektorisi ei automaattisesti havaitse 3D -tilaa, valitse 3D -tila manuaalisesti. Kun tämä toiminto on sallittu: Heijastetun kuvan kirkkaustaso alentuu. Kuvatilaa ei voi muokata. 2D Keystone voidaan korjata vain tiettyjen rajojen sisällä. 3D-syvyyden säätö Säätää 3D-kuvien syvyystason näytöllä, jotta voit katsoa luonnollisemmin ja mukavammin 3D-sisältöjen tehosteita. 3D Sync Invert Jos 3D -kuva on vääristynyt, laita tämä toiminto päälle, joka toimii kuvan ja vasemman ja oikean silmän välillä ja tekee 3D -sisällön katselemisestä miellyttävämpää. Tätä toimintaa voi säätää kaukosäätimellä. Valikkotoiminnot 53

54 Järj.as.: Pääasetukset Alavalikko 3D Sync -tila Taustaväri Vihreä loiskaus Projektorin sijainti Auto Off Virran kytkeminen päälle Valikkoasetukset Lähteen uudelleennimeäminen Automaattinen lähteen haku Toiminnot ja Kuvaukset Valitse DLP-Link tai 3D VESA DLP-Link- tai 3D VESA -laseille. Määrittää taustavärin kun projektoriin ei ole liitetty signaalia. Voit valita mikä logo näkyy näytöllä, kun projektori käynnistetään. Voit valita BenQ logovalikosta, Sinisen näytön, tai Mustan näytön. Projektori voidaan asentaa kattoon tai valkokankaan taakse, tai yhden tai useamman peilin avulla- Lisätietoja "Sijainnin valinta" sivulla 16 aiheesta. Estää turhan heijastamisen, kun signaalia ei ole havaittu pitkään aikaan. Lisätietoja "Asetus Automaattinen sammutus" sivulla 64 aiheesta. Kun toiminto on säädetty päälle Päälle projektori menee päälle automaattisesti kun virtajohto on liitetty seinään. Kun toiminto on säädetty pois päältä Pois sinun täytyy laitta projektori päälle painamalla projektorista tai kaukosäätimestä. Valikkotyyppi Vaihtaa Päävalinnat OSD -valikon päälle. Valikon sijainti Asettaa On-Screen Display (OSD) -valikon sijainnin. Valikon näyttöaika Määrittää kuinka kauan OSD pysyy aktiivisena siitä kun nappeja on painettu. Tyhjä muistutusviesti Määrittää näytetäänkö projektorin muistutusviesti, kun kuva on piilotettu. Uudelleennimeä tämänhetkinen tulolähde. Ikkunassa Uudelleennimeä lähde käytä näppäimiä / / / asettaaksesi uusi nimi lähteelle. Kun olet valmis, paina OK tallentaaksesi muutokset. Säätelee etsiikö projektori automaattisesti tulolähteitä vai ei. Valitse Päälle ja projektorisi etsii tulolähteitä, kunnes se löytää signaalin. Jos tämä toiminto on Pois -asennossa, projektori valitsee viimeksi käytetyn tulolähteen. 54 Valikkotoiminnot

55 Järj.as.: Lisävalinnat -valikko Alavalikko Lamppu-asetukset HDMI -asetukset Baudi-aste Testikuvio Ääniteksti Pikajäähdytys Toiminnot ja Kuvaukset Nollaa lampun ajastin Aktivoi tämän toiminnon vasta, kun uusi lamppu on asennettu. Kun valitset Reset, viesti "Nollaus onnistui" ilmestyy näytölle ja lampun ajastin on nollattu näyttämään "0". Lampun ajastin Lampun ajastin-toiminto näyttää käytetyn ajan osuuden eri käyttötiloissa: Normaali, Eco, SmartEco-tila ja Vastaava lampun ikä -mittari. HDMI-muoto Määrittelee tulolähteen HDMI -signaalille. Voit myös valita lähdetyypin manuaalisesti. Eri lähdetyypeillä on eri kirkkaustasostandardit. HDMI -formaatti on saatavilla vain, jos HDMI -signaali on valittu. CEC Sallii tai estää CEC -toiminnon Kun yhdistät HDMI CEC yhteensopivan laitteen projektoriisi HDMI -kaapelin avulla, HDMI CEC -laitteen laittaminen päälle automaattisesti käynnistää projektorin, ja jos sammutat projektorin myös HDMI CEC yhteensopiva laite sammuu. Valitsee baudi-asteen, joka on identtinen tietokoneesi baudi-asteen kanssa, jotta voit yhdistää projektorin käyttämällä sopivaa RS 232 -kaapelia ja päivittää tai ladata projektorin firmwarea. Tämä toiminto on tarkoitettu koulutetulle huoltohenkilökunnalle. Tämä toiminto näyttää sähköverkkotestin kaavan, joka helpottaa kuvan koon säätämistä ja tarkentamista ja varmistamaan, ettei projektorin heijastama kuva ole vääristynyt. Ota Ääniteksti käyttöön Aktivoi toiminto valitsemmalla On, kun valittu tulosignaaliin on liitetty tekstitykset*. *Tekstityksestä Tekstitykset tai kuvaelma TV-ohjelman tai videon tapahtumista tai ääniefekteistä on liitetty ohjelmaan (yleensä merkattu "CC" TV-ohjelmistossa). Äänitekstiversio Valitse tahtomasi tekstitystila. Valitaksesi tekstitystilan valitse CC1, CC2, CC3 tai CC4 (CC1 näyttää alueesi yleisimmän kielen tekstitykset). Valitse Päälle lyhentääksesi projektorin jäähdytysaikaa normaalista 90 sekuntista n. 3 sekuntiin. Valikkotoiminnot 55

56 Alavalikko Korkean paikan tila Salasana Avain Lukko LED merkkivalo Resetoi kaikki asetukset ISF Toiminnot ja Kuvaukset Sopii käytettäväksi maantieteellisesti korkeassa paikassa tai korkeissa lämpötiloissa. Aktivoi toiminto, jos olet 1500m m merenpinnan yläpuolella tai ympäristön lämpitila on 0 C 30 C. Älä käytä jos olet Korkean paikan tila 0m m korkeudella ja ilman lämpötila on 0 C - 30 C, tai muuten projektori voi mennä liian viileäksi. Toiminto Korkean paikan tila voi aiheuttaa kovempaa ääntä, koska tuuletin toimii tavallista nopeammin saavuttaakseen nopeamman jäähtymistason. Jos käytät tätä projektoria äärimmäisissä olosuhteissa, kuten esimerkiksi edellämainituissa oloissa, projektorisi saattaa sammua automaattisesti. Tämä toiminto on suunniteltu suojelemaan projektoriasi ylikuumumiselta. Tällaisissa tapaiksissa sinun pitäisi valita Korkea merenpintakorkeus -tila näiden toimintojen sammuttamiseksi. Tämä ei silti tarkoita, että projektoria voidaan käyttää missä tahansa haastavissa tai äärimmäisissä olosuhteissa. Turvallisuussyistä ja luvattoman käytön ehkäisemiseksi voit asentaa salasanan suojaamaan projektoriasi. Lisätietoja "Salasanatoiminnon käyttö" sivulla 42 aiheesta. Vaihda salasana Sinun täytyy antaa nykyinen salasana, kun vaihdat uuden salasanan. Virta päällä Lukitus Porjektoria voi käytttää vain ne henkilöt, jotka tietävät oikean salasanan. Avain Lukko -toiminnon avulla voit varmistaa, ettei projektorisi asetuksia vaihdeta vahingossa (esim. lasten taholta). Kun sallit toiminnon valitsemalla Päälle projektorin näppäimet eivät toimi, paitsi näppäin VIRTA. Näppäitten vapauttamiseksi paina ja pidä nappia alhaalla 3 sekuntin ajan. Kun valitset Päälle kaikki LED -merkkivalot toimivat normaalisti. Katso "Indikaattorit" sivulla 69 lisätietoja. Kun valitset Pois Kaikki projektorin LED -merkkivalot ovat pois päältä ja vihreä loiskaus näkyy näytöllä. Jos projektori ei toimi kunnolla LED -merkkivalot syttyvät tai vilkkuvat ja varoittavat ongelmasta. Katso "Indikaattorit" sivulla 69 lisätietoja. Palauttaa kaikki asetukset oletusasetuksiin. OSD -valikkotyyppi palaa takaisin Pääasetukset OSD -valikkoon. Seuraavat asetukset pysyvät samana: Keystone, Kieli, Projektorin asento, Nollaa lampun ajastin, Korkea merenpintakorkeus -tila, Salasana, Avain Lukko ja ISF. ISF -kalibrointivalikko on salasanasuojattu ja sallittu vain luvallisille ISF - kalibrointilaitteille. ISF (Imaging Science Foundation) on luonut uudet ja tarkasti säädetyt allalla arvostetut standardit optimaaliselle videosuoritukselle ja on perustanut koulutusojelman teknikoille ja asentajille kuinka näitä standardeja voidaan käyttää ja saavuttaa optimaalinen laatu BenQ videonnäyttölaitteilla. Siksi suosittelemme, että asennukset ja kalibrointi jätetään ISF-todistetulle asennusteknikolle. Lisätietoja löydät osoitteesta tai soittamalla liikkeeseen, josta ostit projektorisi. 56 Valikkotoiminnot

57 Tiedot -valikko Alavalikko Toiminnot ja Kuvaukset Lähde Näyttää tämänhetkisen signaalinlähteen. Kuva-tila Näyttää tämänhetkisen kuvatilan Kuva -valikossa. Resoluutio Näyttää tulolähteen alkuperäisen resoluution. Värisysteemi Näyttää tulojärjestelmän formaatin. Lampun käyttöaika Näyttää montako tuntia lamppua on käytetty. 3D-muoto Näyttää tämänhetkisen 3D -tilan. Saatavilla vain, kun 3D -tila on sallittu. Laiteohjelmistoversio Näyttää projektorisi firmware -version. Osa tiedoista ainnetaan vain, kun tietyt tulolähteet ovat käytössä. Valikkotoiminnot 57

58 Projektorin sulkeminen 1. Sulje projektori painamalla kaikosäätimestä. Ta voit painaa VIRTA - nappia projektorista jonka jälkeen varoitusviesti ilmestyy. Paina VIRTA -nappia uudestaan. 2. Kun jäähdytysprosessi on ohi POWER merkkivalo palaa oranssina ja tuulettimat lopettavat toimintansa. 3. Vedä töpseli seinästä, jos et aio käyttää projektoria pidempään aikaan. Lampun suojelemiseksi projektori ei vastaa käskyihin jäähtymisprosessin aikana. Lyhentääksi jäähdytysaikaa aktivoi Pikajäähdytys -toiminto. Lisätietoja "Pikajäähdytys" sivulla 55 aiheesta. Jos projektoria ei sammuteta kunnolla ja lampua ei suojella, projektorin tuulettimet toimivat muutaman minuutin ajan kun seuraavan kerran laitat projektorisi päälle. Paina VIRTA uudelleen laittaaksesi projektori päälle sen jälkeen, kun tuulettimat ovat lakanneet toimintansa ja POWER merkkivalo muuttuu oranssiksi. Lampun ikä vaihtelee ympäristötekijöiden ja käytön mukaan. 58 Valikkotoiminnot

59 Lisävalinnat OSD -valikon rakenne Huomaathan, että OSD -valikot vaihtelevat signaalityypistä riippuen. Päävalikko Alavalikko Valinnat Kuva Kuva-tila Käyttäjätilan hallinta Kirkkaus Kontrasti Väri Värisävy Terävyys Ihon sävy Värilämpötila Liikkeenparannus Lampun teho Lisäasetukset... Nollaa tämänhetkiset kuva-asetukset Lataa asetukset Uud.nim.käytt. ISF kielletty Kirkas/Eloisa/ Elokuvateatteri (Rec. 709)/Peli/ Käyttäjä 1/Käyttäjä 2 ISF sallittu Kirkas/Eloisa/ Elokuvateatteri (Rec. 709)/Peli/ käyttäjä 1/Käyttäjä 2/ISF Yö/ISF Päivä 3D sallittu 3D Normaali/Viileä/Lampun alkuperäinen/lämmin Pois/Matala/Keski/Korkea Normaali/Ekonominen/SmartEco Mustan taso 0 IRE / 7,5 IRE Gamman valinta 1,6/1,8/2,0/2,1/2,2/2,3/2,4/2,6/2,8/ BenQ Brilliant Color Päälle/Pois Värilämpötilan hienosäätö Värihallinta Kohinan vaimennus Värinparannus Pikseliparannus Elokuvatila Lisää punaista/lisää vihreää/lisää sinistä/korosta punaista/korosta vihreää/korosta sinistä Ensisijainen väri (Punainen/Vihreä/Sininen/ Sinivihreä/Magenta/Keltainen) Sävy/ Lisää/Saturaatio Päälle/Pois Nolaa/Peruuta Valikkotoiminnot 59

60 Päävalikko Alavalikko Valinnat Ääniasetuks etio Näytä Äänitila Mykistä Äänenvoimakkuus Käynnistä/ Sammuta - soittoääni Nollaa ääniasetukset Kuvasuhde Kuvan paikka Yliskann. säätö PC & osa YPbPrviritys 3D Efektitila Käyttäjä EQ 3D Sync -tila 3D-tila 3D-syvyyden säätö 3D Sync Invert Standardi/Elokuvateatteri/Musiikki/ Peli/Urheilu/Käyttäjä 100 Hz/300 Hz/1k Hz/3k Hz/ 10k Hz Nolaa/Peruuta Auto/4:3/16:9/Leveä/Postiluukku H. Koko/Jakso/Auto (Vain RGBHD PC -Ajastukseen) DLP-Link/3D VESA Auto (Kuvassa ei tietopalkkia)/pois/ Kuvan peräkkäisyys /Kuvan pakkaus/ylhäältä alas/vieri vieressä 60 Valikkotoiminnot

61 Päävalikko Alavalikko Valinnat Kieli ไทย JÄRJESTEL MÄN ASETUS : Perus Taustaväri Splash-kuva Projektorin asento Autom. samm. Suora Virta Päälle Valikkoasetukset Läht. uudnim Automaattinen lähteen haku Valikkotyyppi Valikon sijainti Valikon näyttöaika Tyhjä muistutusviesti Musta/Sininen/Violetti BenQ/Musta/Sininen Etuosa/Edessä katossa/takanar/ Takana katossa Sammuta/5 min/10 min/15 min/ 20 min/25 min/30 min Päälle/Pois Keskikohta/Ylhäällä vasen/ylhäällä oikea/alhaalla oikea/alhaalla vasen Aina päällä/5 sec/10 sec/15 sec/ 20 sec/25 sec/30 sec Päälle/Pois Ponnahdusikkuna Valikkotoiminnot 61

62 Päävalikko Alavalikko Valinnat JÄRJESTEL MÄN ASETUS : Kehittynyt Tietoja Lamppu-asetukset Nollaa lampun ajastin/lampun ajastin Auto/PC -signaali/videosignaali HDMI-asetukset HDMI-form. PC Signaali: 0 ~255 taso Videosignaali: 6~235 taso CEC Päälle/Pois Tiedonsiirtonopeus 9600/19200/38400/57600/ Testimalli Päälle/Pois Suljetun kaappauksen Suljettu kaappaus ottaminen Päälle/Pois käyttöön Kaappaus-versio CC1/CC2/CC3/CC4 Pikajäähdytys Päälle/Pois Korkean paikan tila Päälle/Pois Salasana Avainluk LED-merkkivalo Resetoi kaikki asetukset ISF Lähde Kuva-tila Resoluutio Värijärjestelmä Lampun käyttöaika 3D-formaatti Laiteohjelmiston versio Muuta salasana Käynnistä lukitus Päälle/Pois Päälle/Pois Päälle/Pois Syötä salasana 62 Valikkotoiminnot

63 Huolto Projektorista huolehtiminen Projektorisi kaipaa hieman huoltoa. Aina säännöllinen huoltotoimenpide on linssin puhdistaminen. Älä koskaan irroita projektorin osia lukuunottamatta sen lamppua. Ota yhteyttä jälleenmyyjääsi, jos muut projektorin osat kaipaavat vaihtoa. Linssin puhdistaminen Puhdista linssi aina kun huomaat likaa tai pölyä sen pinnalla. Ennen projektorin osien puhdistamisesta sammuta laite täysin sammutusohjeiden mukaisesti (katso "Projektorin sulkeminen" sivulla 58), ota töpseli seinästä ja anna laitteen jäähtyä täysin. Käytä paineilmakanisteria pölyn poistamiseen. Jos linssissä on likaläikkiä käytä linssinpuhdistuspaperia tai kostuta pehmeä liina linssinpuhdistusnesteellä ja pyyhi linssin pinta hellävaraisesti. Älä koskaan käytä hankaavia sieniä, alkaalisia/happamia puhdistusaineita, hankaavia jauhoja tai vahvoja liuotteita, kuten alkoholia, bentseeniä, ohenteita tai hyönteismyrkkyjä. Edellämainittujen materiaalien käyttö tai pitkäaikainen altistuminen kumi- tai vinyylimateriaalien kanssa voi johtaa projektorin kuoren tai osien vioittumiseen. Älä koskaan koske linssiin sormellasi tai hiero linssiä karheilla materiaaleilla. Jopa paperipyyhkeet voivat vahingoittaa linssinpäällistä. Käytä vain kunnollista valokuvauksessa käytettävää linssiharjaa, liinaa tai puhdistusainetta. Älä yritä puhdistaa linssiä kun projektori on päällä tai vielä lämmin aiemman käytön takia. Projektorin kuoren puhdistus Ennen projektorin kuoren puhdistus sammuta projektori täysin sammutusohjeiden mukaisesti "Projektorin sulkeminen" sivulla 58 ja ota töpseli pois seinästä ja anna projektorin jäähtyä täysin. Lian ja pölyn poistamiseksi pyyhi kuori pehmeällä, nukkaamattomalla liinalla. Sitkeän lian tai tahrojen poistamiseksi käytä vedellä ja ph 7 pesuaineella kostutettua, pehmeää liinaa. Pyyhu kuori. Älä koskaan käytä alkoholia, bentseeniä, ohenteita tai muita kemikaalisia puhdistusaineita. Ne saattavat vaurioittaa kuorta. Projektorin säilyttäminen Projektorin pitkäaikainen säilyttäminen. Varmist, että säilytystilan lämpötila ja kosteustaso ovat suositeltujen arvojen mukaiset. Katso "Spesifikaatio" sivulla 71 tai kysy jälleenmyyjältäsi suositelluista arvoista. Vedä takaisin säätimen jalat. Pokista patterit kaukosäätimestä. Pakkaa projektori sen alkuperäiseen tai vastaavaan laatikkoon. Huolto 63

64 Projektorin kuljettaminen On suositeltavaa kuljettaa projektori sen alkuperäisessä tai vastaavassa laatikossa. Lampun tiedot Lampun iän arvioiminen Kun projektori on käytössä, lampun käyttöaika (tunneissa) on automaattisesti laskettu sisäänrakennetun laskurin avulla. Lampun tietojen tarkistaminen: 1. Paina VALIKKO ja käytä sitten nuolinäppäimiä ( / / / ) mennäksesi kohteeseen Tiedot tai Asetukset > Tiedot. 2. Vastaava lampun ikä tiedot näyttää. 3. Paina TAKAISIN poistuaksesi. Lampun käyttöiän pidentäminen Heijastuslamppu on kulutustavara. Jos tahdot pitää lampun mahdollisimman kauan, voit muuttaa seuraavat asetukset kohdassa Lisäasetukset OSD -valikko. Mennäksesi Edistynyt OSD -valikkoon katso "OSD -valikosta" sivulla 34 lisätietoja. Lampun voimakkuuden sääteleminen Projektorin vaihtaminen Taloudellinen tai SmartEco -tilaan pidentää lampun käyttöikää. Lampun tila Normaali Taloudellinen SmartEco Kuvaus 100% lampun kirkkaus Säästää 30% lampun energiankulutuksesta Säästää jopa 70% lampun energiankulutuksesta sisällön kirkkaustasosta riippuen Asetusta Taloudellinen käytettäessä järjestelmän ääni ja energiankulutus vähenee 30%. Asetusta SmartEco käyttäessä järjestelmän ääni ja lampun energiakulutus vähenee jopa 70%. Asetusta Taloudellinen tai SmartEco käytettäessä valon kirkkautta alennetaan ja heijastus on tummempi. 1. Katso Kuva > Lampun kirkkaus. 2. Paina OK saadaksesi Lampun kirkkaus -ikkunan 3. Paina / siirtyäksesi tahtomaasi tilaan ja paina OK. 4. Kun olet valinnut, paina TAKAISIN tallentaaksesi muutokset ja poistu. Asetus Automaattinen sammutus Tämän toiminnon avilla voit automaattisesti sammuttaa projektorin jos syötettävää ohjelmaa ei havaita määritetyn ajan sisällä. 1. Mene kohtaan Järjestelmän asennus : Pääasetukset > Auto Off. 2. Paina / valitaksesi aikaraja. Mikäli valmiiksi määritelty aikaraja ei sovi tarpeisiisi, vaitse Kytke pois päältä, ja projektorisi sammuu automaattisesti määritetyn ajan sisällä. 3. Kun olet valinnut, paina TAKAISIN tallentaaksesi muutokset ja poistu. 64 Huolto

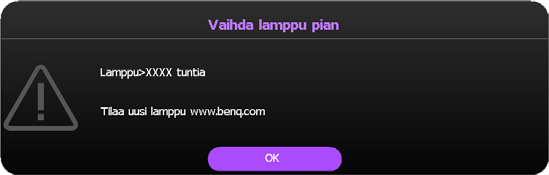

65 Lampun vaihtamisen aika Kun Lampun tiedot muuttuu punaiseksi tai lampun vaihdosta kertova viesti ilmesty, asenna uusi lamppu tai ota yhteyttä jälleenmyyjääsi. Vanhan lampun käyttö saattaa vaurioittaa projektoria ja lamppu saattaa räjähtää. Lampuuja voi tilataosoitteesta Lampun merkkivalo ja lämpötilavaroitusvalo syttyvät, jos lamppu kuumuu liikaa. Lisätietoja "Indikaattorit" sivulla 69 aiheesta. Seuraavat lamppuun liittyvät viestit muistuttavat sinua lampun vaihtamisesta. Alla olevat varoitusviestit ovat vain viitteeksi. Seuraa näytössä näkyviä ohjeita lampun vaihdossa ja siihen valmistautuessa. Tila Asenna uusi lamppu saavuttaaksesi optimaalinen tehokkuus. Jos projektori normaalisti käy Taloudellinen valittunad (Katso "Lampun iän arvioiminen" sivulla 64), voit jatkaa projektorin käyttöä seuraavaan varoitusviestiin asti. Paina OK ohittaaksesi viestin. On suositeltavaa, että vaihdat lampun tässä vaiheessa. Lamppu on kulutustavaraa. Lampun kirkkaus himmentyy käytössä. Tämä on normaalia lampuille. Voit vaihtaa lampun milloin tahansa, jos olet huomannyt kirkkaustason laskeneen. Paina OK ohittaaksesi viestin. Lamppu PITÄÄ vaihtaa ennen kuin projektoria voidaan käyttää normaalisti. Paina OK ohittaaksesi viestin. Viesti "XXXX" yllä olevassa viestissä ovat numeroita, jotka vaihtelevat projektorin mallista riippuen. Huolto 65
