1 WarmUp Suositustaulukko 2012/2013 WarmUp Suositustaulukko 2012/2013

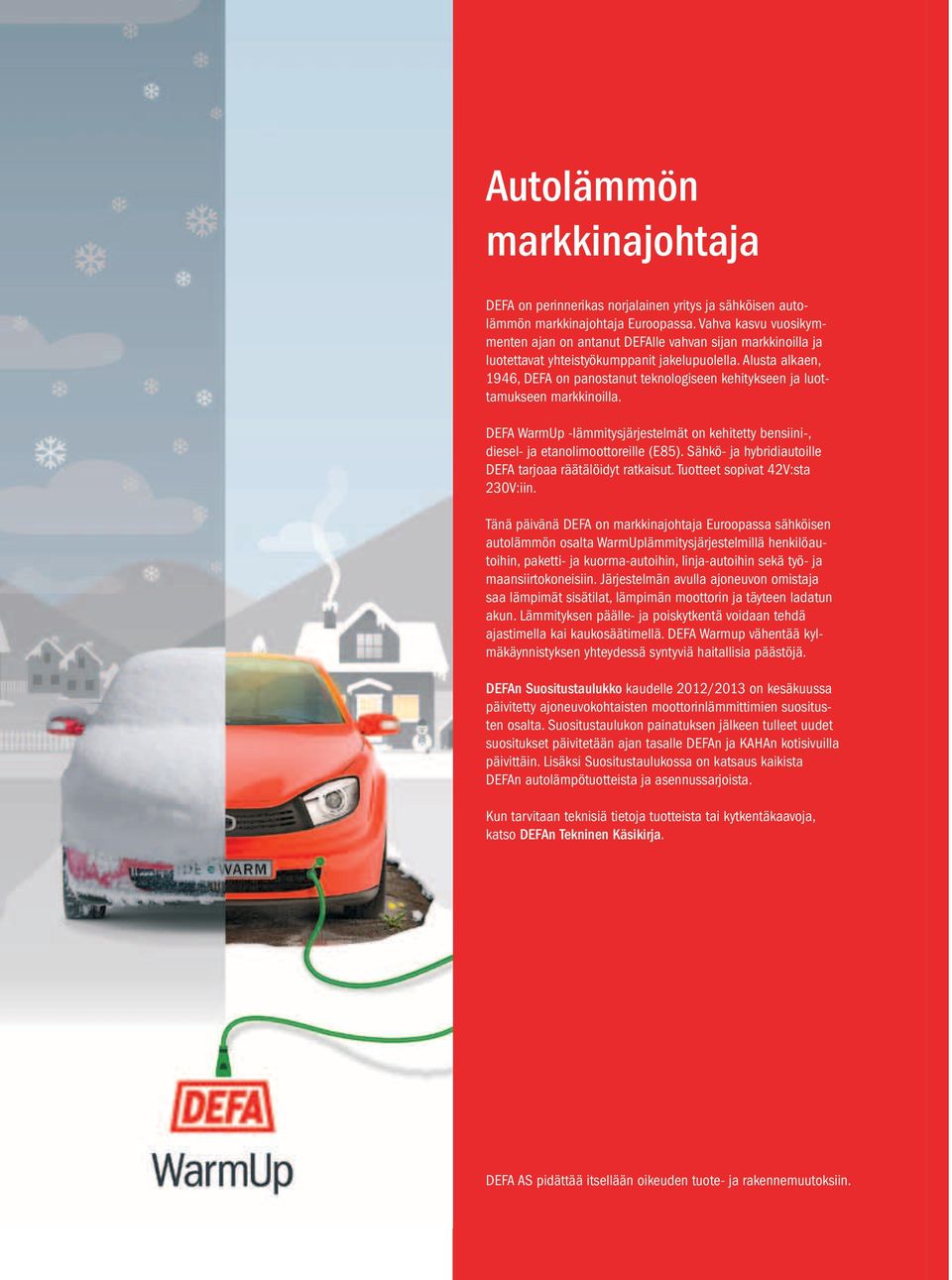

2 utolämmön markkinajohtaja DEF on perinnerikas norjalainen yritys ja sähköisen autolämmön markkinajohtaja Euroopassa. Vahva kasvu vuosikymmenten ajan on antanut DEFlle vahvan sijan markkinoilla ja luotettavat yhteistyökumppanit jakelupuolella. lusta alkaen, 1946, DEF on panostanut teknologiseen kehitykseen ja luottamukseen markkinoilla. DEF WarmUp -lämmitysjärjestelmät on kehitetty bensiini-, diesel- ja etanolimoottoreille (E85). Sähkö- ja hybridiautoille DEF tarjoaa räätälöidyt ratkaisut. Tuotteet sopivat 42V:sta 230V:iin. Tänä päivänä DEF on markkinajohtaja Euroopassa sähköisen autolämmön osalta WarmUplämmitysjärjestelmillä henkilöautoihin, paketti- ja kuorma-autoihin, linja-autoihin sekä työ- ja maansiirtokoneisiin. Järjestelmän avulla ajoneuvon omistaja saa lämpimät sisätilat, lämpimän moottorin ja täyteen ladatun akun. Lämmityksen päälle- ja poiskytkentä voidaan tehdä ajastimella kai kaukosäätimellä. DEF Warmup vähentää kylmäkäynnistyksen yhteydessä syntyviä haitallisia päästöjä. DEFn Suositustaulukko kaudelle 2012/2013 on kesäkuussa päivitetty ajoneuvokohtaisten moottorinlämmittimien suositusten osalta. Suositustaulukon painatuksen jälkeen tulleet uudet suositukset päivitetään ajan tasalle DEFn ja KHn kotisivuilla päivittäin. Lisäksi Suositustaulukossa on katsaus kaikista DEFn autolämpötuotteista ja asennussarjoista. Kun tarvitaan teknisiä tietoja tuotteista tai kytkentäkaavoja, katso DEFn Tekninen Käsikirja. DEF S pidättää itsellään oikeuden tuote- ja rakennemuutoksiin.

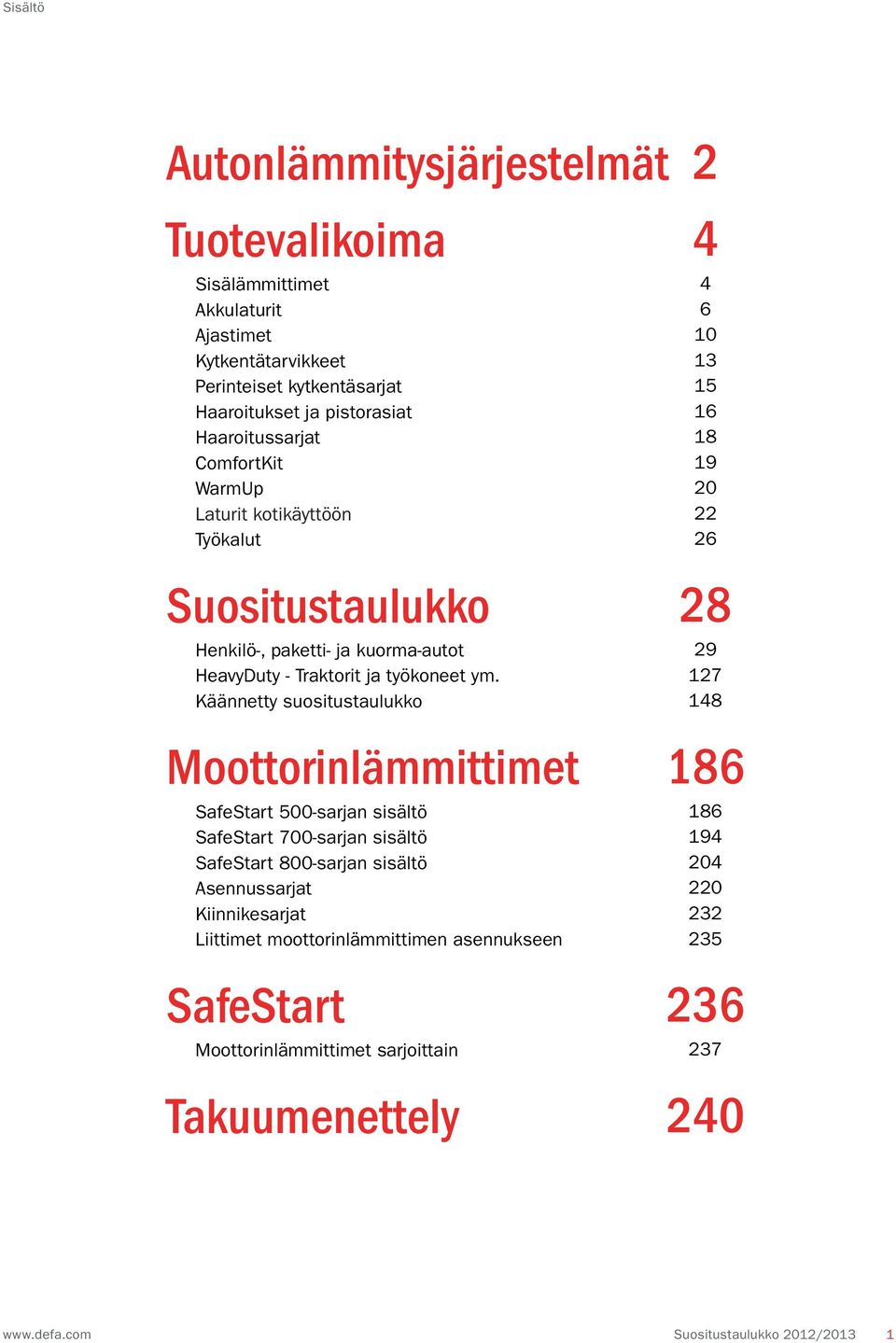

3 Sisältö utonlämmitysjärjestelmät Tuotevalikoima Sisälämmittimet kkulaturit jastimet Kytkentätarvikkeet Perinteiset kytkentäsarjat Haaroitukset ja pistorasiat Haaroitussarjat ComfortKit WarmUp Laturit kotikäyttöön Työkalut Suositustaulukko Henkilö-, paketti- ja kuorma-autot HeavyDuty - Traktorit ja työkoneet ym. Käännetty suositustaulukko Moottorinlämmittimet SafeStart 500-sarjan sisältö SafeStart 700-sarjan sisältö SafeStart 800-sarjan sisältö sennussarjat Kiinnikesarjat Liittimet moottorinlämmittimen asennukseen SafeStart Moottorinlämmittimet sarjoittain Takuumenettely Suositustaulukko 2012/2013 1

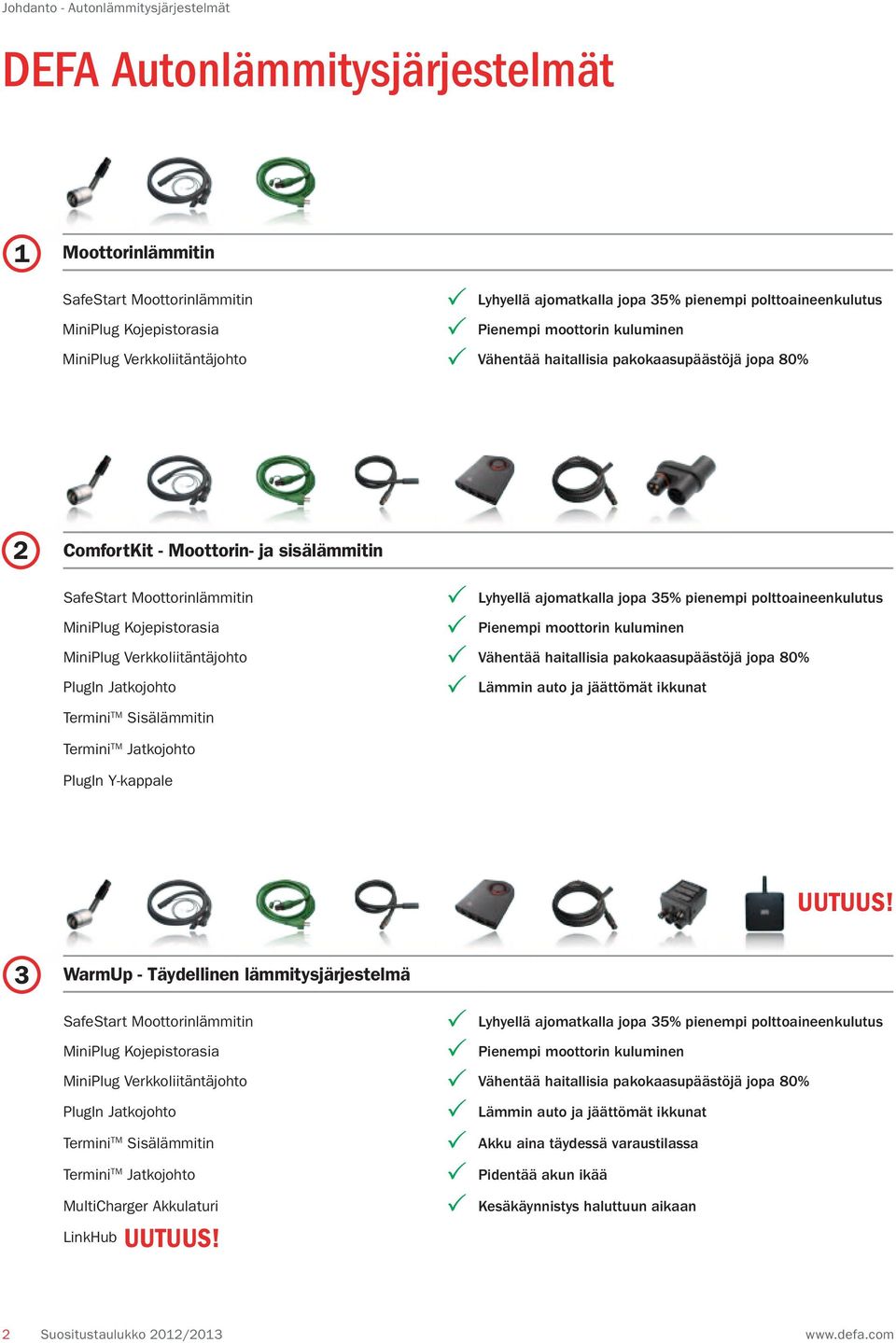

4 Johdanto - utonlämmitysjärjestelmät DEF utonlämmitysjärjestelmät 1 Moottorinlämmitin SafeStart Moottorinlämmitin MiniPlug Kojepistorasia Lyhyellä ajomatkalla jopa 35% pienempi polttoaineenkulutus Pienempi moottorin kuluminen MiniPlug Verkkoliitäntäjohto Vähentää haitallisia pakokaasupäästöjä jopa 80% 2 ComfortKit - Moottorin- ja sisälämmitin SafeStart Moottorinlämmitin MiniPlug Kojepistorasia Lyhyellä ajomatkalla jopa 35% pienempi polttoaineenkulutus Pienempi moottorin kuluminen MiniPlug Verkkoliitäntäjohto Vähentää haitallisia pakokaasupäästöjä jopa 80% PlugIn Jatkojohto Lämmin auto ja jäättömät ikkunat Termini TM Sisälämmitin Termini TM Jatkojohto PlugIn Y-kappale UUTUUS! 3 WarmUp - Täydellinen lämmitysjärjestelmä SafeStart Moottorinlämmitin MiniPlug Kojepistorasia Lyhyellä ajomatkalla jopa 35% pienempi polttoaineenkulutus Pienempi moottorin kuluminen MiniPlug Verkkoliitäntäjohto Vähentää haitallisia pakokaasupäästöjä jopa 80% PlugIn Jatkojohto Termini TM Sisälämmitin Termini TM Jatkojohto MultiCharger kkulaturi LinkHub UUTUUS! Lämmin auto ja jäättömät ikkunat kku aina täydessä varaustilassa Pidentää akun ikää Kesäkäynnistys haluttuun aikaan 2 Suositustaulukko 2012/2013

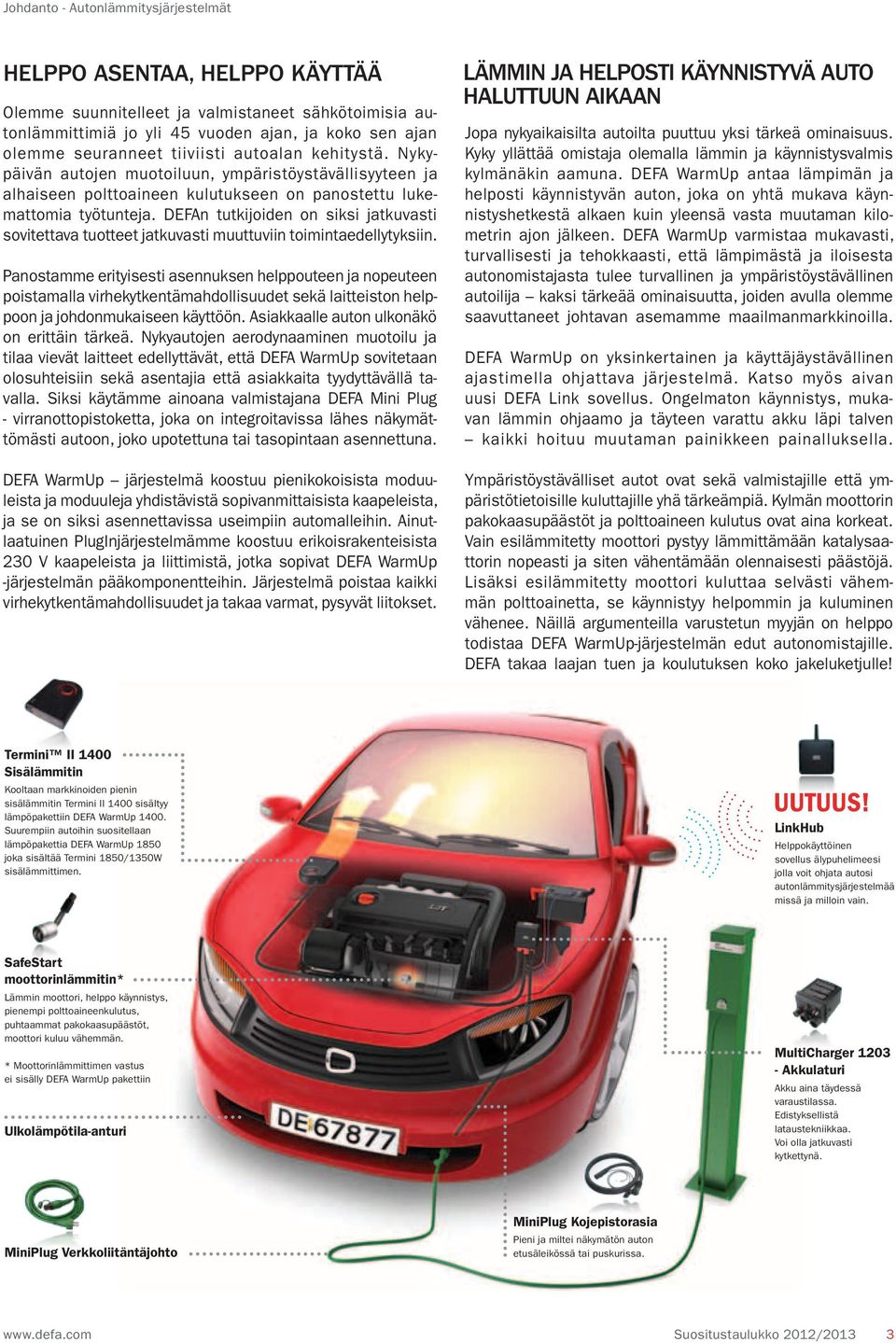

5 Johdanto - utonlämmitysjärjestelmät Helppo asentaa, helppo käyttää Olemme suunnitelleet ja valmistaneet sähkötoimisia autonlämmittimiä jo yli 45 vuoden ajan, ja koko sen ajan olemme seuranneet tiiviisti autoalan kehitystä. Nykypäivän autojen muotoiluun, ympäristöystävällisyyteen ja alhaiseen polttoaineen kulutukseen on panostettu lukemattomia työtunteja. DEFn tutkijoiden on siksi jatkuvasti sovitettava tuotteet jatkuvasti muuttuviin toimintaedellytyksiin. Panostamme erityisesti asennuksen helppouteen ja nopeuteen poistamalla virhekytkentämahdollisuudet sekä laitteiston helppoon ja johdonmukaiseen käyttöön. siakkaalle auton ulkonäkö on erittäin tärkeä. Nykyautojen aerodynaaminen muotoilu ja tilaa vievät laitteet edellyttävät, että DEF WarmUp sovitetaan olosuhteisiin sekä asentajia että asiakkaita tyydyttävällä tavalla. Siksi käytämme ainoana valmistajana DEF Mini Plug - virranottopistoketta, joka on integroitavissa lähes näkymättömästi autoon, joko upotettuna tai tasopintaan asennettuna. DEF WarmUp järjestelmä koostuu pienikokoisista moduuleista ja moduuleja yhdistävistä sopivanmittaisista kaapeleista, ja se on siksi asennettavissa useimpiin automalleihin. inutlaatuinen PlugInjärjestelmämme koostuu erikoisrakenteisista 230 V kaapeleista ja liittimistä, jotka sopivat DEF WarmUp -järjestelmän pääkomponentteihin. Järjestelmä poistaa kaikki virhekytkentämahdollisuudet ja takaa varmat, pysyvät liitokset. Lämmin ja helposti käynnistyvä auto haluttuun aikaan Jopa nykyaikaisilta autoilta puuttuu yksi tärkeä ominaisuus. Kyky yllättää omistaja olemalla lämmin ja käynnistysvalmis kylmänäkin aamuna. DEF WarmUp antaa lämpimän ja helposti käynnistyvän auton, joka on yhtä mukava käynnistyshetkestä alkaen kuin yleensä vasta muutaman kilometrin ajon jälkeen. DEF WarmUp varmistaa mukavasti, turvallisesti ja tehokkaasti, että lämpimästä ja iloisesta autonomistajasta tulee turvallinen ja ympäristöystävällinen autoilija kaksi tärkeää ominaisuutta, joiden avulla olemme saavuttaneet johtavan asemamme maailmanmarkkinoilla. DEF WarmUp on yksinkertainen ja käyttäjäystävällinen ajastimella ohjattava järjestelmä. Katso myös aivan uusi DEF Link sovellus. Ongelmaton käynnistys, mukavan lämmin ohjaamo ja täyteen varattu akku läpi talven kaikki hoituu muutaman painikkeen painalluksella. Ympäristöystävälliset autot ovat sekä valmistajille että ympäristötietoisille kuluttajille yhä tärkeämpiä. Kylmän moottorin pakokaasupäästöt ja polttoaineen kulutus ovat aina korkeat. Vain esilämmitetty moottori pystyy lämmittämään katalysaattorin nopeasti ja siten vähentämään olennaisesti päästöjä. Lisäksi esilämmitetty moottori kuluttaa selvästi vähemmän polttoainetta, se käynnistyy helpommin ja kuluminen vähenee. Näillä argumenteilla varustetun myyjän on helppo todistaa DEF WarmUp-järjestelmän edut autonomistajille. DEF takaa laajan tuen ja koulutuksen koko jakeluketjulle! Termini II 1400 Sisälämmitin Kooltaan markkinoiden pienin sisälämmitin Termini II 1400 sisältyy lämpöpakettiin DEF WarmUp Suurempiin autoihin suositellaan lämpöpakettia DEF WarmUp 1850 joka sisältää Termini 1850/1350W sisälämmittimen. UUTUUS! LinkHub Helppokäyttöinen sovellus älypuhelimeesi jolla voit ohjata autosi autonlämmitysjärjestelmää missä ja milloin vain. SafeStart moottorinlämmitin* Lämmin moottori, helppo käynnistys, pienempi polttoaineenkulutus, puhtaammat pakokaasupäästöt, moottori kuluu vähemmän. * Moottorinlämmittimen vastus ei sisälly DEF WarmUp pakettiin Ulkolämpötila-anturi MultiCharger kkulaturi kku aina täydessä varaustilassa. Edistyksellistä lataustekniikkaa. Voi olla jatkuvasti kytkettynä. MiniPlug Verkkoliitäntäjohto MiniPlug Kojepistorasia Pieni ja miltei näkymätön auton etusäleikössä tai puskurissa. Suositustaulukko 2012/2013 3

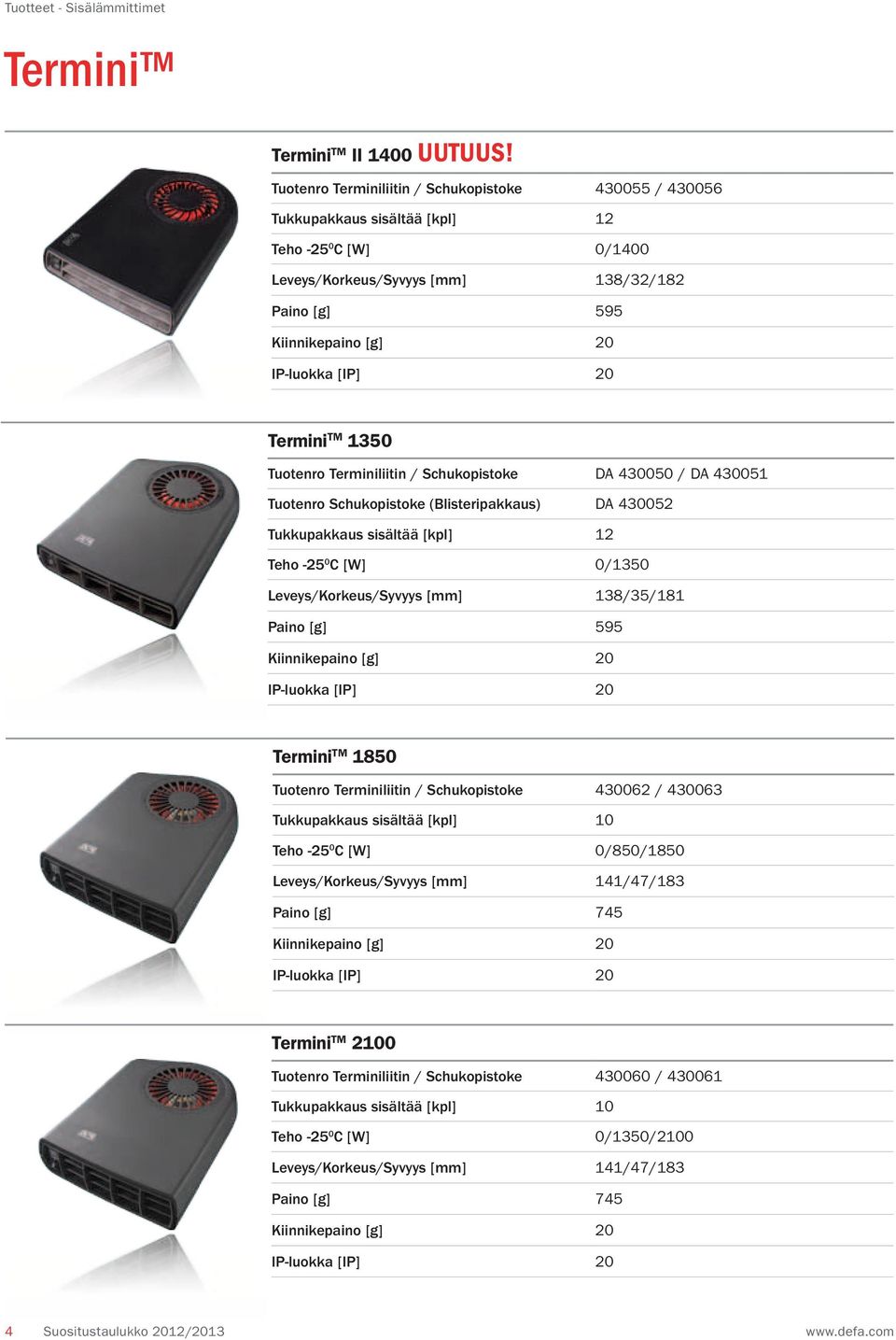

6 Tuotteet - Sisälämmittimet Termini Termini TM II 1400 UUTUUS! Tuotenro Terminiliitin / Schukopistoke / Tukkupakkaus sisältää [kpl] 12 Teho C [W] 0/1400 Leveys/Korkeus/Syvyys [mm] 138/32/182 Paino [g] 595 Kiinnikepaino [g] 20 IP-luokka [IP] 20 Termini TM 1350 Tuotenro Terminiliitin / Schukopistoke D / D Tuotenro Schukopistoke (listeripakkaus) D Tukkupakkaus sisältää [kpl] 12 Teho C [W] 0/1350 Leveys/Korkeus/Syvyys [mm] 138/35/181 Paino [g] 595 Kiinnikepaino [g] 20 IP-luokka [IP] 20 Termini TM 1850 Tuotenro Terminiliitin / Schukopistoke / Tukkupakkaus sisältää [kpl] 10 Teho C [W] 0/850/1850 Leveys/Korkeus/Syvyys [mm] 141/47/183 Paino [g] 745 Kiinnikepaino [g] 20 IP-luokka [IP] 20 Termini TM 2100 Tuotenro Terminiliitin / Schukopistoke / Tukkupakkaus sisältää [kpl] 10 Teho C [W] 0/1350/2100 Leveys/Korkeus/Syvyys [mm] 141/47/183 Paino [g] 745 Kiinnikepaino [g] 20 IP-luokka [IP] 20 4 Suositustaulukko 2012/2013

7 Tuotteet - Sisälämmittimet Termina DEF sisätilanlämmittimissä on PTC (PTC= Positive Temperature Coefficient) lämpöelementti, jonka teho säätyy lämmittimen sisään imeytyvän ilman lämpötilan mukaan. 20ºC lämpötilan nousu laskee tehoa n. 10%. Näin sekä teho, että virrankulutus laskee sitä mukaan kuin auton sisätilan lämpötila nousee. Sisälämmittimessä on automaattinen ylikuumenemissuoja. Kaikki sisätilanlämmittimet täyttävät seuraavat normit: EN ja EN Termina 1200 Tuotenro Schukopistoke D Tukkupakkaus sisältää [kpl] 8 Teho C [W] 1200 Leveys/Korkeus/Syvyys [mm] 146/75/165 Paino [g] 890 Kiinnikepaino [g] 20 IP-luokka [IP] 20 Termina 1400 S Tuotenro Schukopistoke D Tukkupakkaus sisältää [kpl] 8 Teho C [W] 0/800/1400 Leveys/Korkeus/Syvyys [mm] 146/75/165 Paino [g] 890 Kiinnikepaino [g] 20 IP-luokka [IP] 20 Termina 1700 S Tuotenro Schukopistoke D Tukkupakkaus sisältää [kpl] 8 Teho C [W] 0/950/1700 Leveys/Korkeus/Syvyys [mm] 200/90/200 Paino [g] 1300 Kiinnikepaino [g] 20 IP-luokka [IP] 20 Varaosat Sisälämmittimen kiinnike - Termini TM D Sisälämmittimen kiinnike - Termina D Suositustaulukko 2012/2013 5

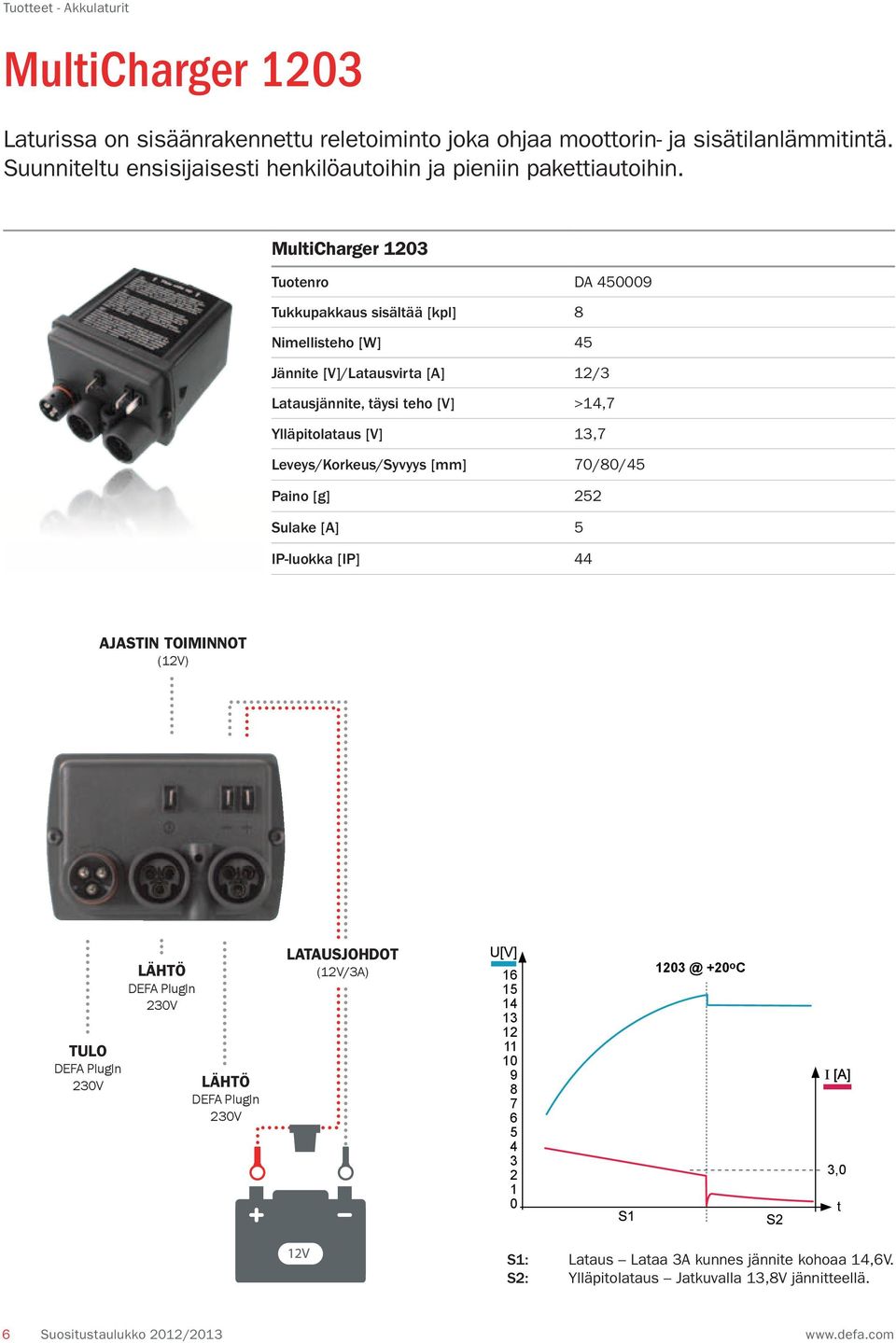

8 Tuotteet - kkulaturit MultiCharger 1203 Laturissa on sisäänrakennettu reletoiminto joka ohjaa moottorin- ja sisätilanlämmitintä. Suunniteltu ensisijaisesti henkilöautoihin ja pieniin pakettiautoihin. MultiCharger 1203 Tuotenro D Tukkupakkaus sisältää [kpl] 8 Nimellisteho [W] 45 Jännite [V]/Latausvirta [] 12/3 Latausjännite, täysi teho [V] >14,7 Ylläpitolataus [V] 13,7 Leveys/Korkeus/Syvyys [mm] 70/80/45 Paino [g] 252 Sulake [] 5 IP-luokka [IP] 44 JSTIN TOIMINNOT (12V) TULO DEF PlugIn 230V LÄHTÖ DEF PlugIn 230V LÄHTÖ DEF PlugIn 230V LTUSJOHDOT (12V/3) o C 3,0 t S1: Lading - Lader med 3 til spenningen når 14,6V. S1: Lataus Lataa 3 kunnes jännite kohoaa 14,6V. S2: Vedlikeholdslading - Ved konstant spenning 13,8V. S2: Ylläpitolataus Jatkuvalla 13,8V jännitteellä. 6 Suositustaulukko 2012/2013

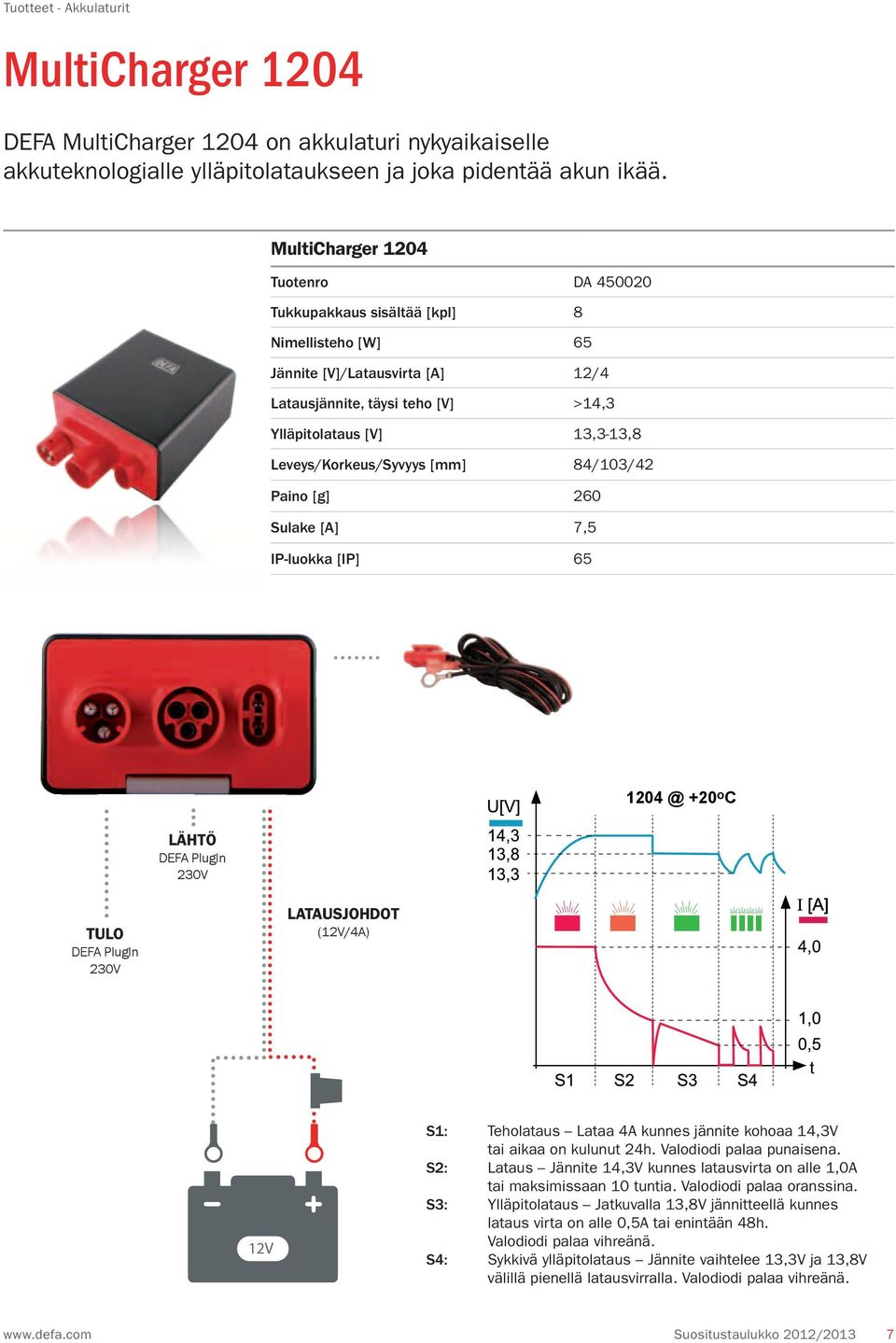

9 Tuotteet - kkulaturit MultiCharger 1204 DEF MultiCharger 1204 on akkulaturi nykyaikaiselle akkuteknologialle ylläpitolataukseen ja joka pidentää akun ikää. MultiCharger 1204 Tuotenro D Tukkupakkaus sisältää [kpl] 8 Nimellisteho [W] 65 Jännite [V]/Latausvirta [] 12/4 Latausjännite, täysi teho [V] >14,3 Ylläpitolataus [V] 13,3-13,8 Leveys/Korkeus/Syvyys [mm] 84/103/42 Paino [g] 260 Sulake [] 7,5 IP-luokka [IP] o C LÄHTÖ DEF PlugIn 230V TULO DEF PlugIn 230V LTUSJOHDOT (12V/4) t 12V S1: Teholataus Lataa 4 kunnes jännite kohoaa 14,3V tai aikaa on kulunut 24h. Valodiodi palaa punaisena. S2: Lataus Jännite 14,3V kunnes latausvirta on alle 1,0 tai maksimissaan 10 tuntia. Valodiodi palaa oranssina. S3: Ylläpitolataus Jatkuvalla 13,8V jännitteellä kunnes lataus virta on alle 0,5 tai enintään 48h. Valodiodi palaa vihreänä. S4: Sykkivä ylläpitolataus Jännite vaihtelee 13,3V ja 13,8V välillä pienellä latausvirralla. Valodiodi palaa vihreänä. Suositustaulukko 2012/2013 7

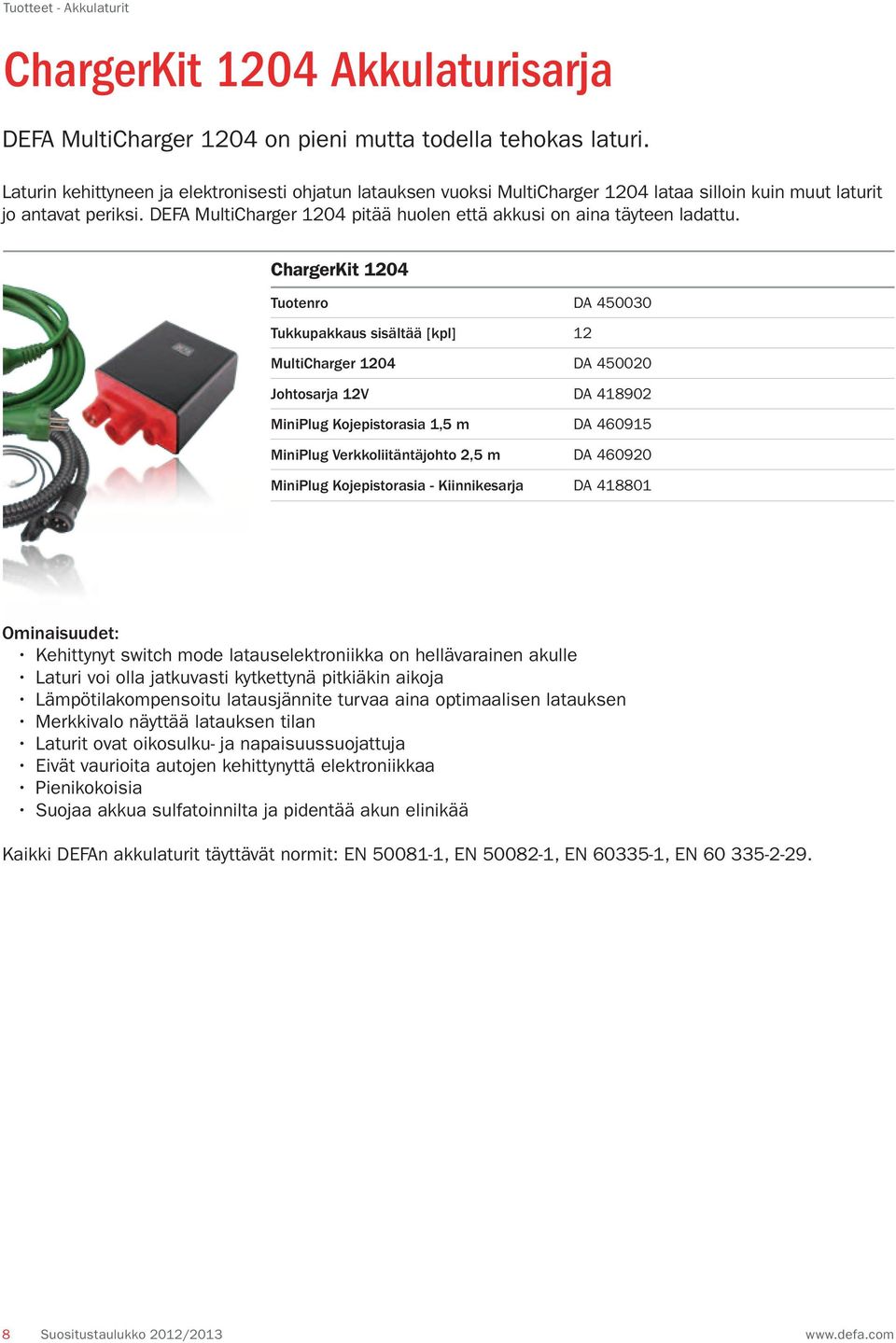

10 Tuotteet - kkulaturit ChargerKit 1204 kkulaturisarja DEF MultiCharger 1204 on pieni mutta todella tehokas laturi. Laturin kehittyneen ja elektronisesti ohjatun latauksen vuoksi MultiCharger 1204 lataa silloin kuin muut laturit jo antavat periksi. DEF MultiCharger 1204 pitää huolen että akkusi on aina täyteen ladattu. ChargerKit 1204 Tuotenro D Tukkupakkaus sisältää [kpl] 12 MultiCharger 1204 D Johtosarja 12V D MiniPlug Kojepistorasia 1,5 m D MiniPlug Verkkoliitäntäjohto 2,5 m D MiniPlug Kojepistorasia - Kiinnikesarja D Ominaisuudet: Kehittynyt switch mode latauselektroniikka on hellävarainen akulle Laturi voi olla jatkuvasti kytkettynä pitkiäkin aikoja Lämpötilakompensoitu latausjännite turvaa aina optimaalisen latauksen Merkkivalo näyttää latauksen tilan Laturit ovat oikosulku- ja napaisuussuojattuja Eivät vaurioita autojen kehittynyttä elektroniikkaa Pienikokoisia Suojaa akkua sulfatoinnilta ja pidentää akun elinikää Kaikki DEFn akkulaturit täyttävät normit: EN , EN , EN , EN Full effekt ved start og lenger levetid på batteriet 8 Suositustaulukko 2012/2013

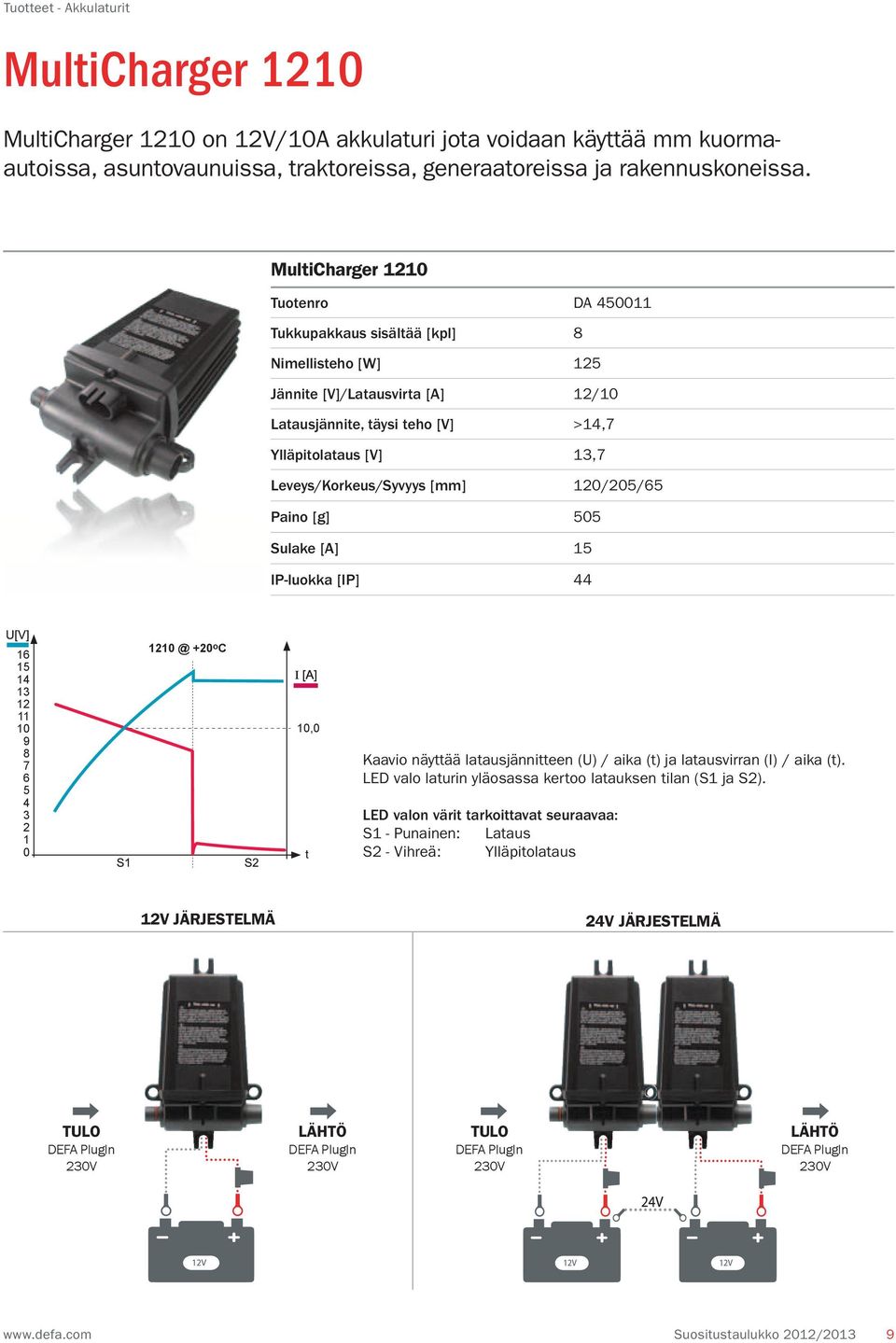

11 Tuotteet - kkulaturit MultiCharger 1210 MultiCharger 1210 on 12V/10 akkulaturi jota voidaan käyttää mm kuormaautoissa, asuntovaunuissa, traktoreissa, generaatoreissa ja rakennuskoneissa. MultiCharger 1210 Tuotenro D Tukkupakkaus sisältää [kpl] 8 Nimellisteho [W] 125 Jännite [V]/Latausvirta [] 12/10 Latausjännite, täysi teho [V] >14,7 Ylläpitolataus [V] 13,7 Leveys/Korkeus/Syvyys [mm] 120/205/65 Paino [g] 505 Sulake [] 15 IP-luokka [IP] o C 10,0 t Kaavio näyttää latausjännitteen (U) / aika (t) ja latausvirran (I) / aika (t). LED valo laturin yläosassa kertoo latauksen tilan (S1 ja S2). LED valon värit tarkoittavat seuraavaa: S1 - Punainen: Lataus S2 - Vihreä: Ylläpitolataus rløpet viser spenning (U) over tid (t) og strøm (I) over tid (t). sindikator plassert i laderens topp, 12V indikerer JÄRJESTELMÄ ladetrinn (S1 og S2) status. sets farge betyr følgende: 24V JÄRJESTELMÄ ovedlading : Vedlikeholdslading TULO DEF PlugIn 230V LÄHTÖ DEF PlugIn 230V TULO DEF PlugIn 230V LÄHTÖ DEF PlugIn 230V Suositustaulukko 2012/2013 9

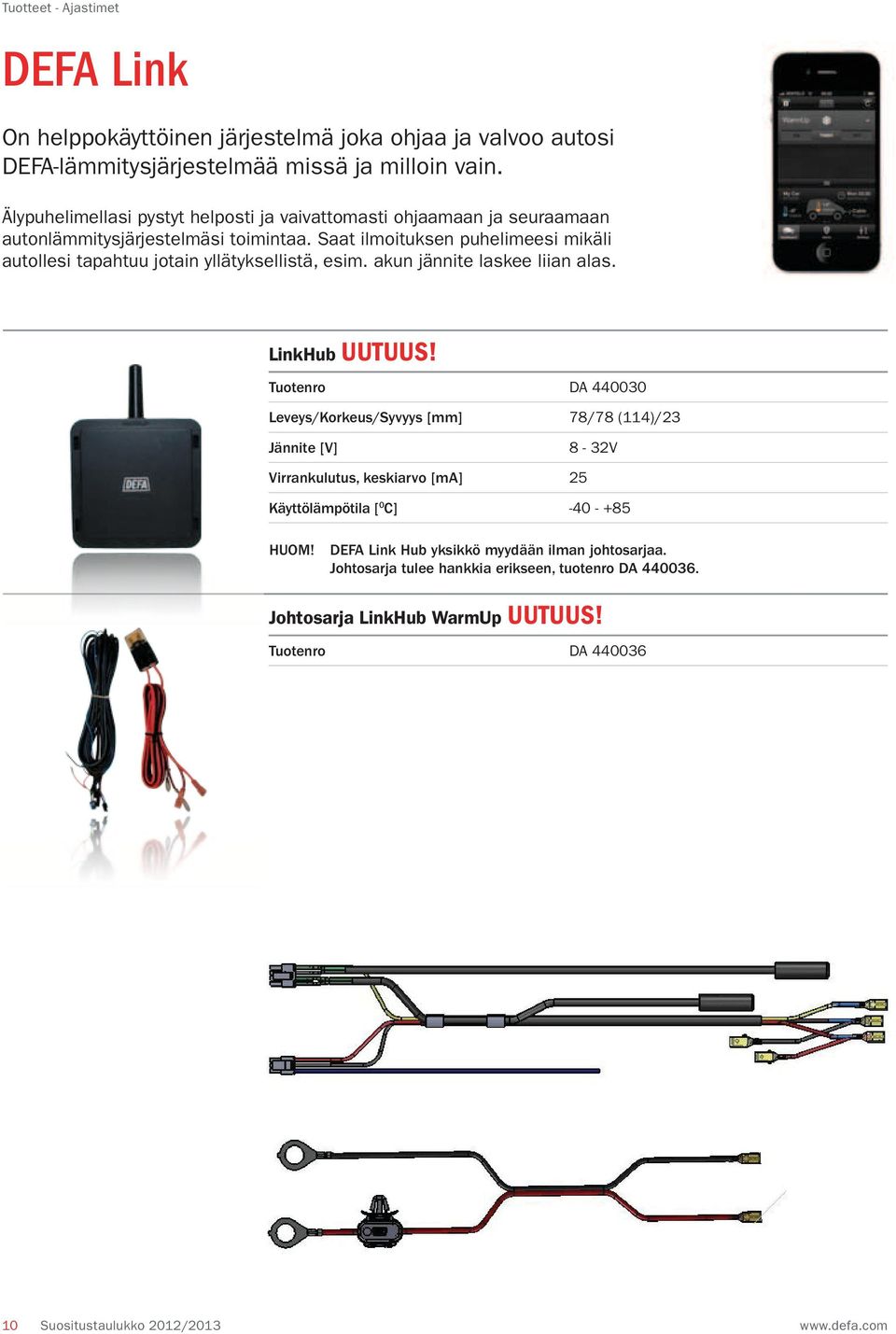

12 Tuotteet - jastimet DEF Link On helppokäyttöinen järjestelmä joka ohjaa ja valvoo autosi DEF-lämmitysjärjestelmää missä ja milloin vain. Älypuhelimellasi pystyt helposti ja vaivattomasti ohjaamaan ja seuraamaan autonlämmitysjärjestelmäsi toimintaa. Saat ilmoituksen puhelimeesi mikäli autollesi tapahtuu jotain yllätyksellistä, esim. akun jännite laskee liian alas. LinkHub UUTUUS! Tuotenro D Leveys/Korkeus/Syvyys [mm] 78/78 (114)/23 Jännite [V] 8-32V Virrankulutus, keskiarvo [m] 25 Käyttölämpötila [ 0 C] HUOM! DEF Link Hub yksikkö myydään ilman johtosarjaa. Johtosarja tulee hankkia erikseen, tuotenro D Johtosarja LinkHub WarmUp UUTUUS! Tuotenro D Suositustaulukko 2012/2013

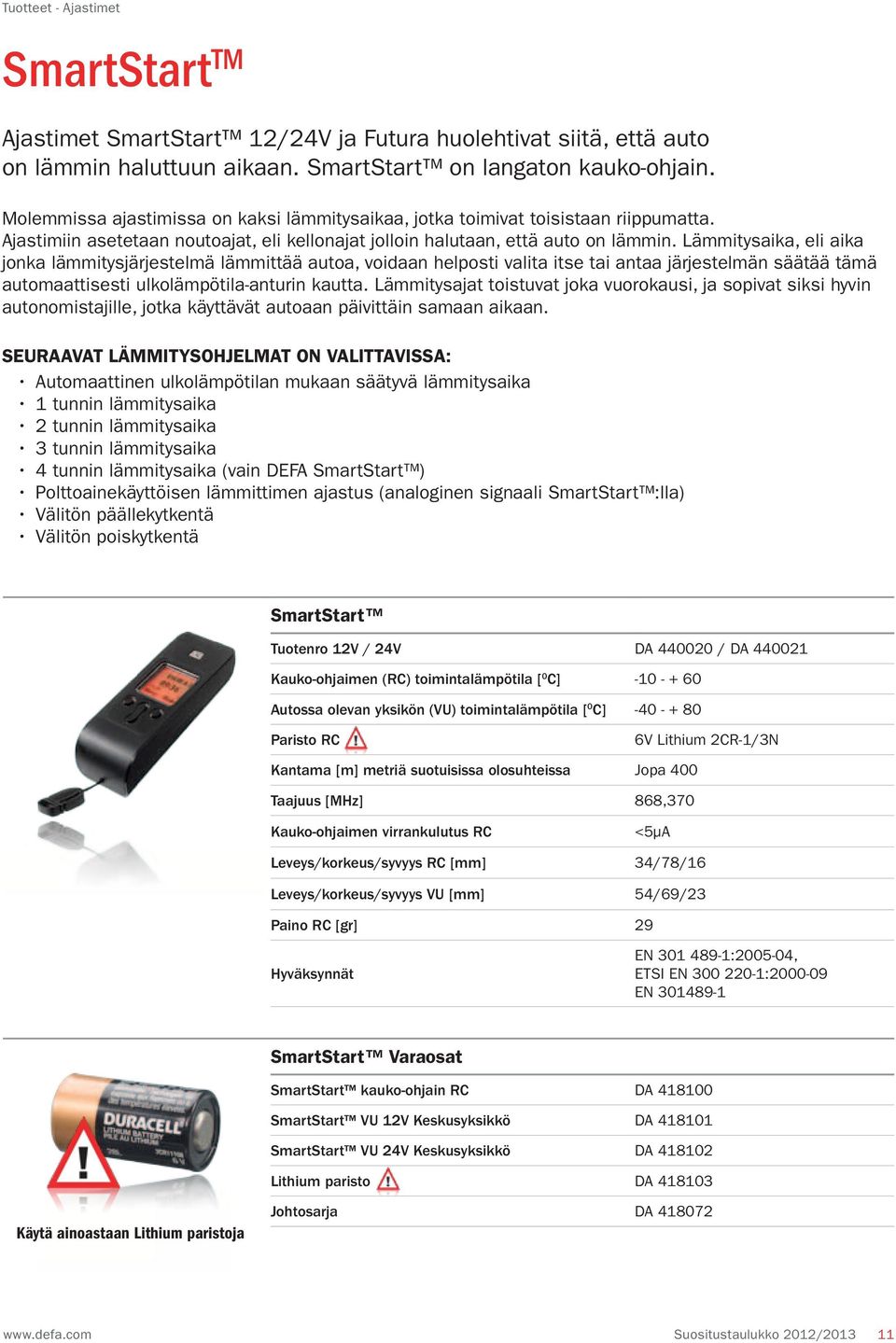

13 Tuotteet - jastimet SmartStart TM jastimet SmartStart 12/24V ja Futura huolehtivat siitä, että auto on lämmin haluttuun aikaan. SmartStart on langaton kauko-ohjain. Molemmissa ajastimissa on kaksi lämmitysaikaa, jotka toimivat toisistaan riippumatta. jastimiin asetetaan noutoajat, eli kellonajat jolloin halutaan, että auto on lämmin. Lämmitysaika, eli aika jonka lämmitysjärjestelmä lämmittää autoa, voidaan helposti valita itse tai antaa järjestelmän säätää tämä automaattisesti ulkolämpötila-anturin kautta. Lämmitysajat toistuvat joka vuorokausi, ja sopivat siksi hyvin autonomistajille, jotka käyttävät autoaan päivittäin samaan aikaan. Seuraavat lämmitysohjelmat on valittavissa: utomaattinen ulkolämpötilan mukaan säätyvä lämmitysaika 1 tunnin lämmitysaika 2 tunnin lämmitysaika 3 tunnin lämmitysaika 4 tunnin lämmitysaika (vain DEF SmartStart ) Polttoainekäyttöisen lämmittimen ajastus (analoginen signaali SmartStart :lla) Välitön päällekytkentä Välitön poiskytkentä SmartStart Tuotenro 12V / 24V D / D Kauko-ohjaimen (RC) toimintalämpötila [ 0 C] utossa olevan yksikön (VU) toimintalämpötila [ 0 C] Paristo RC 6V Lithium 2CR-1/3N Kantama [m] metriä suotuisissa olosuhteissa Jopa 400 Taajuus [MHz] 868,370 Kauko-ohjaimen virrankulutus RC <5µ Leveys/korkeus/syvyys RC [mm] 34/78/16 Leveys/korkeus/syvyys VU [mm] 54/69/23 Paino RC [gr] 29 Hyväksynnät EN : , ETSI EN : EN SmartStart Varaosat SmartStart kauko-ohjain RC D SmartStart VU 12V Keskusyksikkö D SmartStart VU 24V Keskusyksikkö D Lithium paristo D Käytä ainoastaan Lithium paristoja Johtosarja D Suositustaulukko 2012/

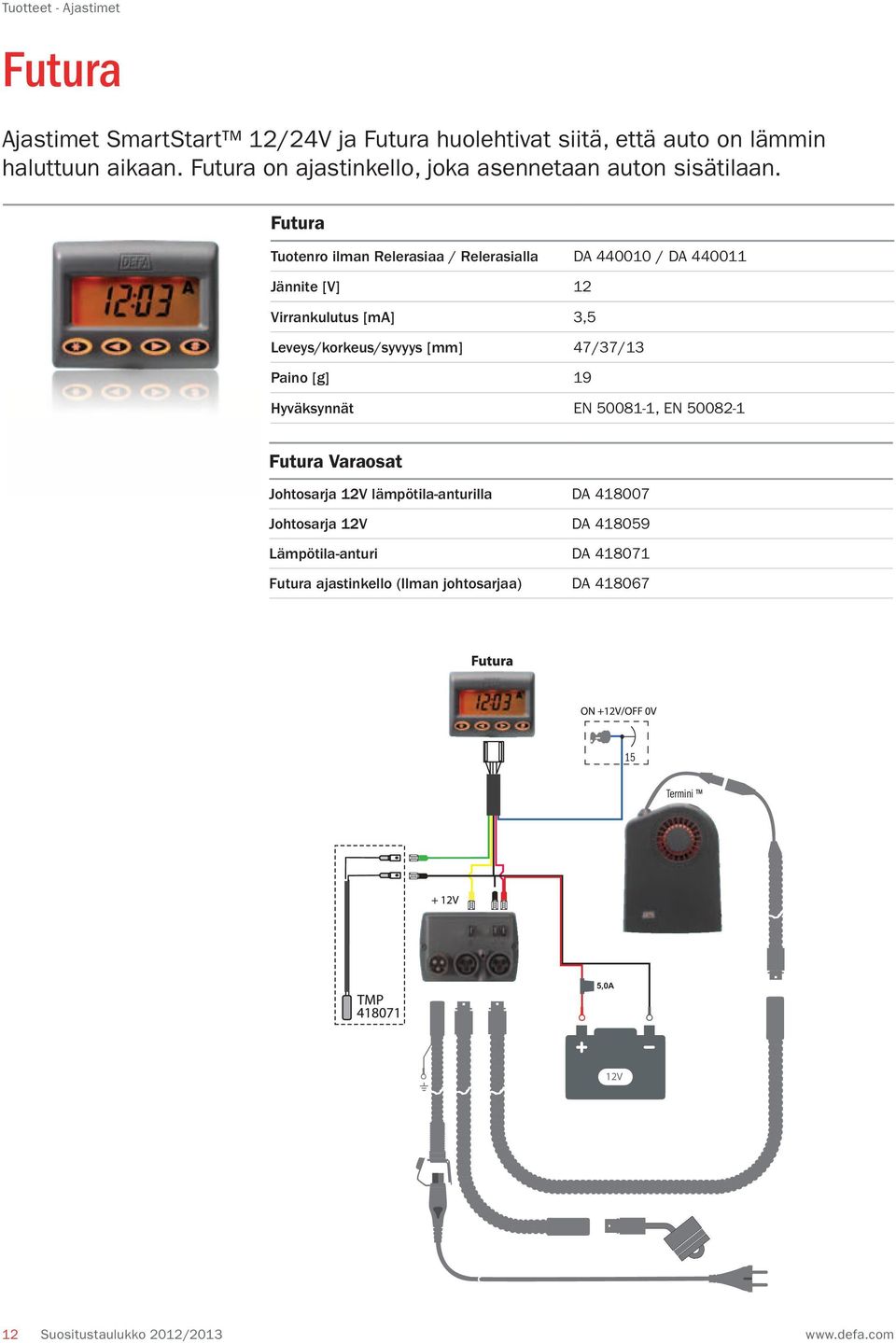

14 Tuotteet - jastimet Futura jastimet SmartStart 12/24V ja Futura huolehtivat siitä, että auto on lämmin haluttuun aikaan. Futura on ajastinkello, joka asennetaan auton sisätilaan. Futura Tuotenro ilman Relerasiaa / Relerasialla D / D Jännite [V] 12 Virrankulutus [m] 3,5 Leveys/korkeus/syvyys [mm] 47/37/13 Paino [g] 19 Hyväksynnät EN , EN Futura Varaosat Johtosarja 12V lämpötila-anturilla D Johtosarja 12V D Lämpötila-anturi D Futura ajastinkello (Ilman johtosarjaa) D Termini 5,0 12V 12 Suositustaulukko 2012/2013

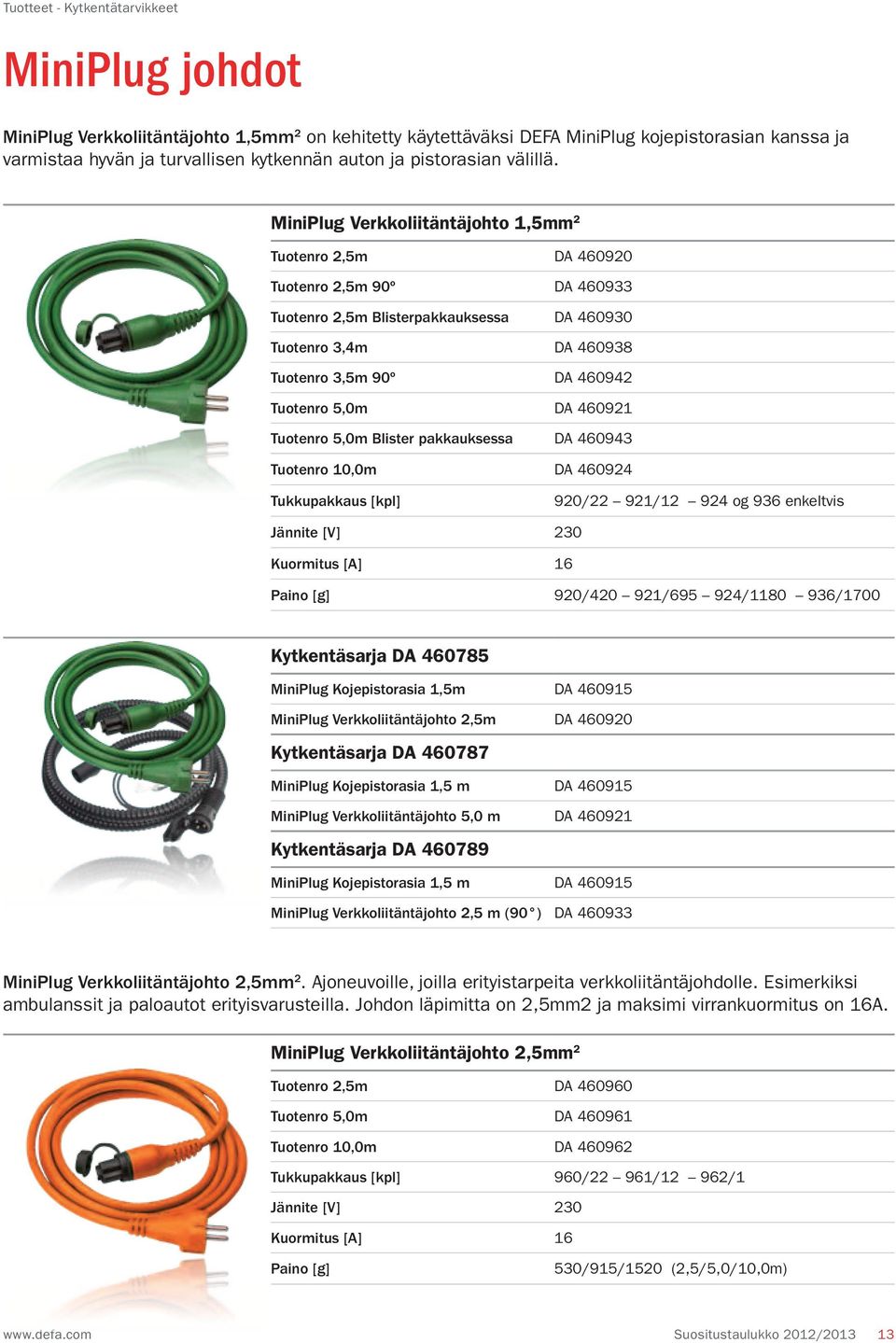

15 Tuotteet - Kytkentätarvikkeet MiniPlug johdot MiniPlug Verkkoliitäntäjohto 1,5mm 2 on kehitetty käytettäväksi DEF MiniPlug kojepistorasian kanssa ja varmistaa hyvän ja turvallisen kytkennän auton ja pistorasian välillä. MiniPlug Verkkoliitäntäjohto 1,5mm 2 Tuotenro 2,5m D Tuotenro 2,5m 90º D Tuotenro 2,5m listerpakkauksessa D Tuotenro 3,4m D Tuotenro 3,5m 90º D Tuotenro 5,0m D Tuotenro 5,0m lister pakkauksessa D Tuotenro 10,0m D Tukkupakkaus [kpl] 920/22 921/ og 936 enkeltvis Jännite [V] 230 Kuormitus [] 16 Paino [g] 920/ / / /1700 Kytkentäsarja D 460 MiniPlug Kojepistorasia 1,5m D MiniPlug Verkkoliitäntäjohto 2,5m D Kytkentäsarja D 460 MiniPlug Kojepistorasia 1,5 m D MiniPlug Verkkoliitäntäjohto 5,0 m D Kytkentäsarja D MiniPlug Kojepistorasia 1,5 m D MiniPlug Verkkoliitäntäjohto 2,5 m (90 ) D MiniPlug Verkkoliitäntäjohto 2,5mm 2. joneuvoille, joilla erityistarpeita verkkoliitäntäjohdolle. Esimerkiksi ambulanssit ja paloautot erityisvarusteilla. Johdon läpimitta on 2,5mm2 ja maksimi virrankuormitus on 16. MiniPlug Verkkoliitäntäjohto 2,5mm 2 Tuotenro 2,5m D Tuotenro 5,0m D Tuotenro 10,0m D Tukkupakkaus [kpl] 960/22 961/12 962/1 Jännite [V] 230 Kuormitus [] 16 Paino [g] 530/915/1520 (2,5/5,0/10,0m) Suositustaulukko 2012/

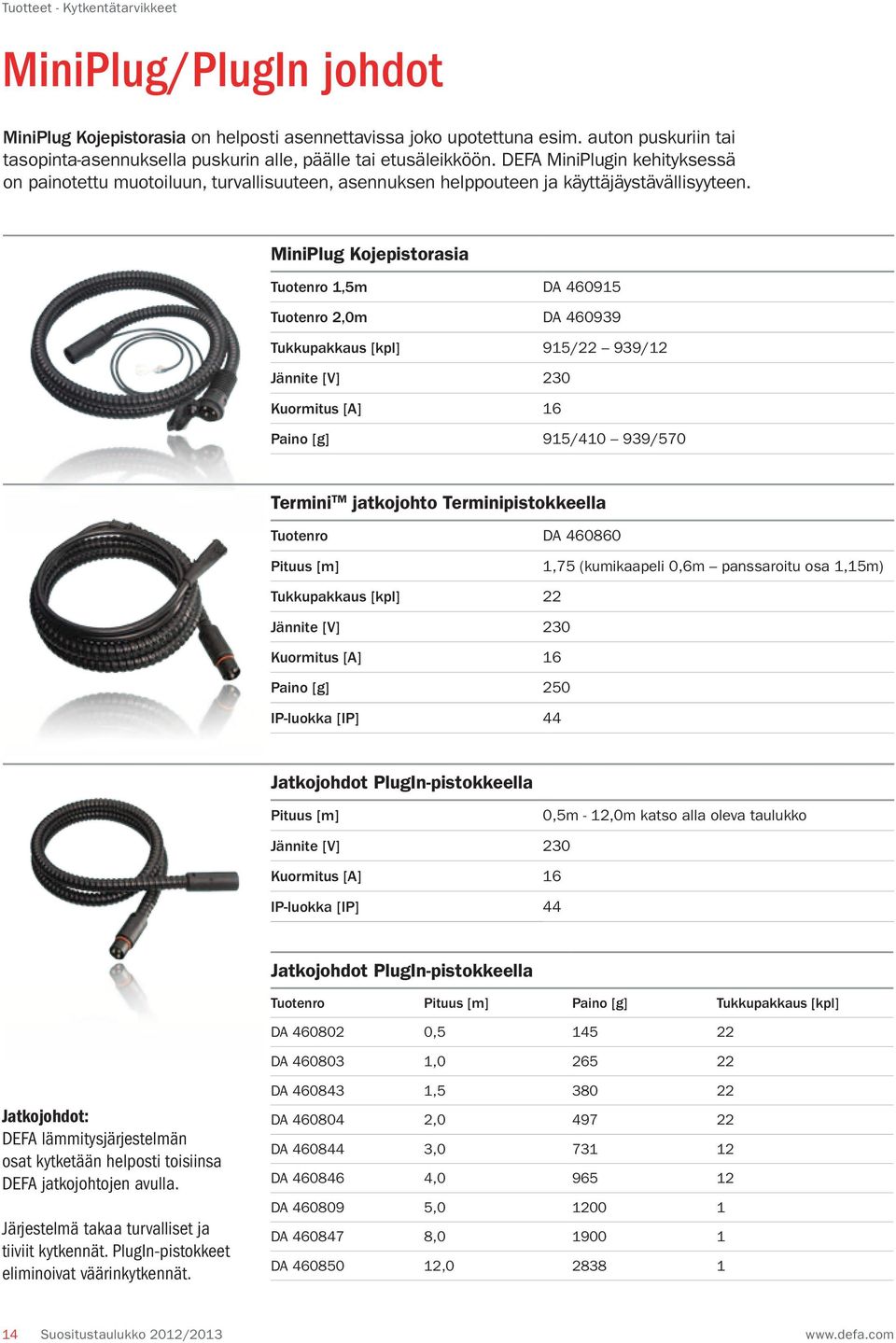

16 Tuotteet - Kytkentätarvikkeet MiniPlug/PlugIn johdot MiniPlug Kojepistorasia on helposti asennettavissa joko upotettuna esim. auton puskuriin tai tasopinta-asennuksella puskurin alle, päälle tai etusäleikköön. DEF MiniPlugin kehityksessä on painotettu muotoiluun, turvallisuuteen, asennuksen helppouteen ja käyttäjäystävällisyyteen. MiniPlug Kojepistorasia Tuotenro 1,5m D Tuotenro 2,0m D Tukkupakkaus [kpl] 915/22 939/12 Jännite [V] 230 Kuormitus [] 16 Paino [g] 915/ /570 Termini TM jatkojohto Terminipistokkeella Tuotenro D Pituus [m] 1,75 (kumikaapeli 0,6m panssaroitu osa 1,15m) Tukkupakkaus [kpl] 22 Jännite [V] 230 Kuormitus [] 16 Paino [g] 250 IP-luokka [IP] 44 Jatkojohdot PlugIn-pistokkeella Pituus [m] 0,5m - 12,0m katso alla oleva taulukko Jännite [V] 230 Kuormitus [] 16 IP-luokka [IP] 44 Jatkojohdot PlugIn-pistokkeella Tuotenro Pituus [m] Paino [g] Tukkupakkaus [kpl] D , D , Jatkojohdot: DEF lämmitysjärjestelmän osat kytketään helposti toisiinsa DEF jatkojohtojen avulla. Järjestelmä takaa turvalliset ja tiiviit kytkennät. PlugIn-pistokkeet eliminoivat väärinkytkennät. D , D , D , D , D , D , D , Suositustaulukko 2012/2013

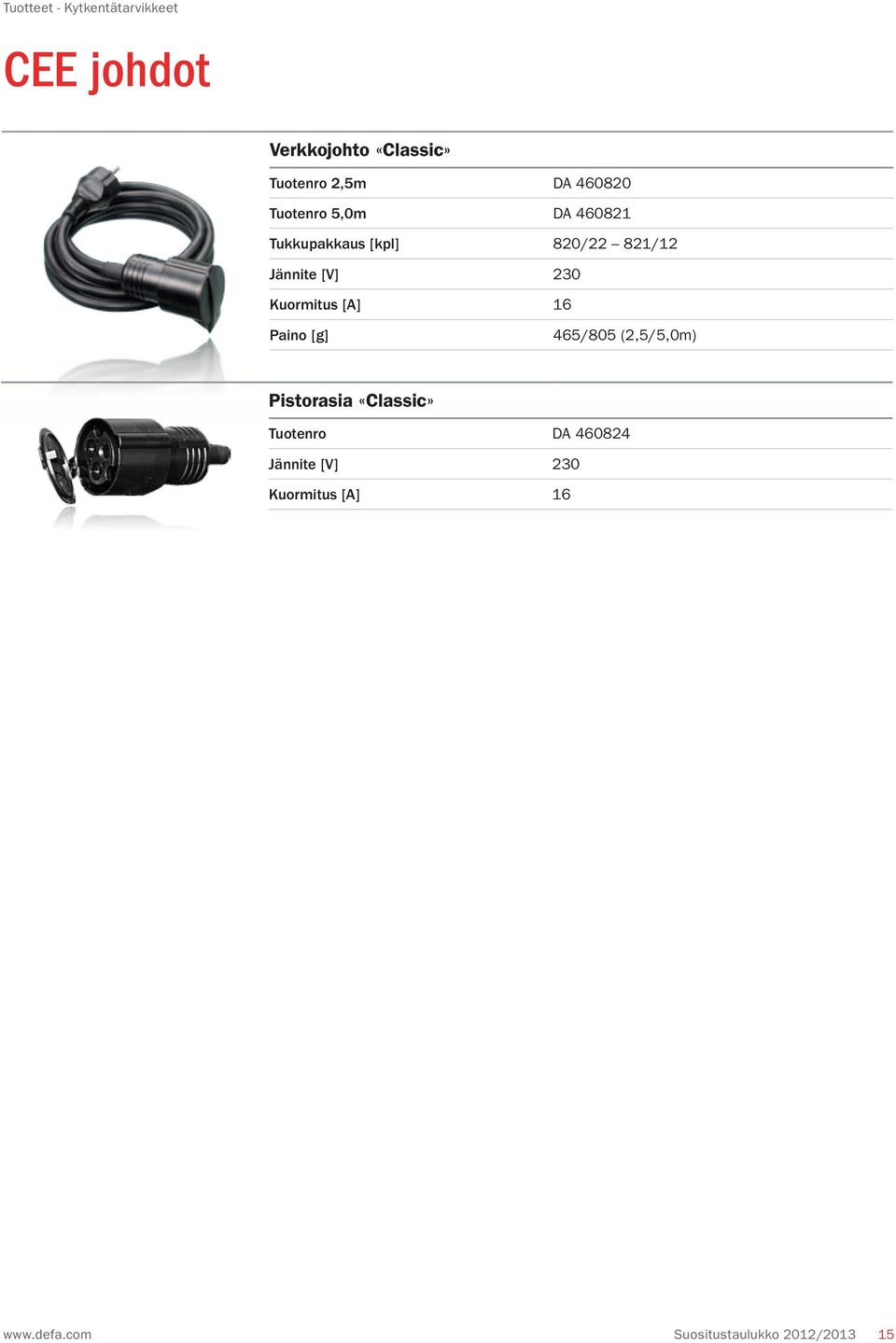

17 Tuotteet - Kytkentätarvikkeet CEE johdot Verkkojohto «Classic» Tuotenro 2,5m D Tuotenro 5,0m D Tukkupakkaus [kpl] 820/22 821/12 Jännite [V] 230 Kuormitus [] 16 Paino [g] 465/805 (2,5/5,0m) Pistorasia «Classic» Tuotenro D Jännite [V] 230 Kuormitus [] 16 Suositustaulukko 2012/

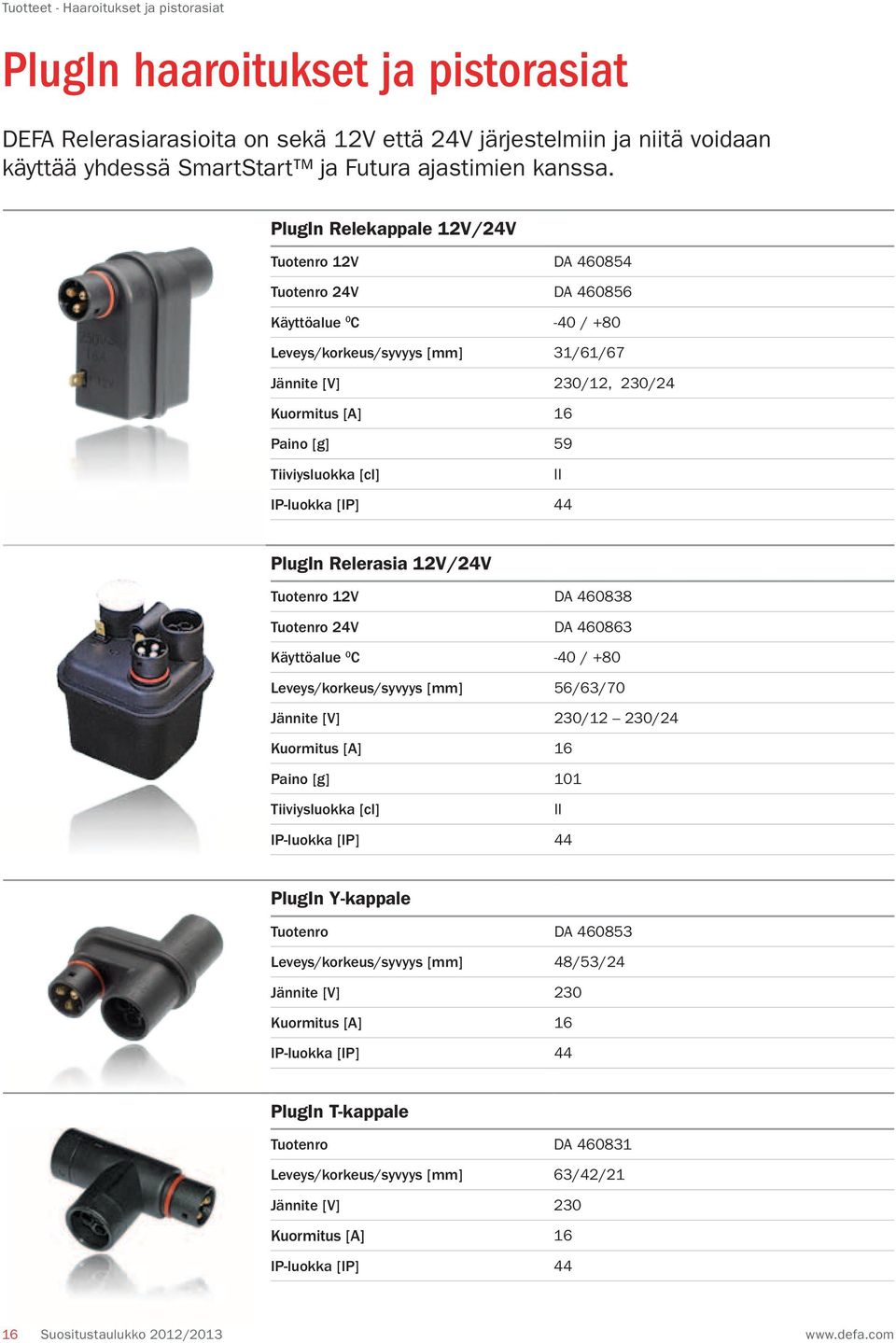

18 Tuotteet - Haaroitukset ja pistorasiat PlugIn haaroitukset ja pistorasiat DEF Relerasiarasioita on sekä 12V että 24V järjestelmiin ja niitä voidaan käyttää yhdessä SmartStart ja Futura ajastimien kanssa. PlugIn Relekappale 12V/24V Tuotenro 12V D Tuotenro 24V D Käyttöalue 0 C -40 / +80 Leveys/korkeus/syvyys [mm] 31/61/67 Jännite [V] 230/12, 230/24 Kuormitus [] 16 Paino [g] 59 Tiiviysluokka [cl] II IP-luokka [IP] 44 PlugIn Relerasia 12V/24V Tuotenro 12V D Tuotenro 24V D Käyttöalue 0 C -40 / +80 Leveys/korkeus/syvyys [mm] 56/63/70 Jännite [V] 230/12 230/24 Kuormitus [] 16 Paino [g] 101 Tiiviysluokka [cl] II IP-luokka [IP] 44 PlugIn Y-kappale Tuotenro D Leveys/korkeus/syvyys [mm] 48/53/24 Jännite [V] 230 Kuormitus [] 16 IP-luokka [IP] 44 PlugIn T-kappale Tuotenro D Leveys/korkeus/syvyys [mm] 63/42/21 Jännite [V] 230 Kuormitus [] 16 IP-luokka [IP] Suositustaulukko 2012/2013

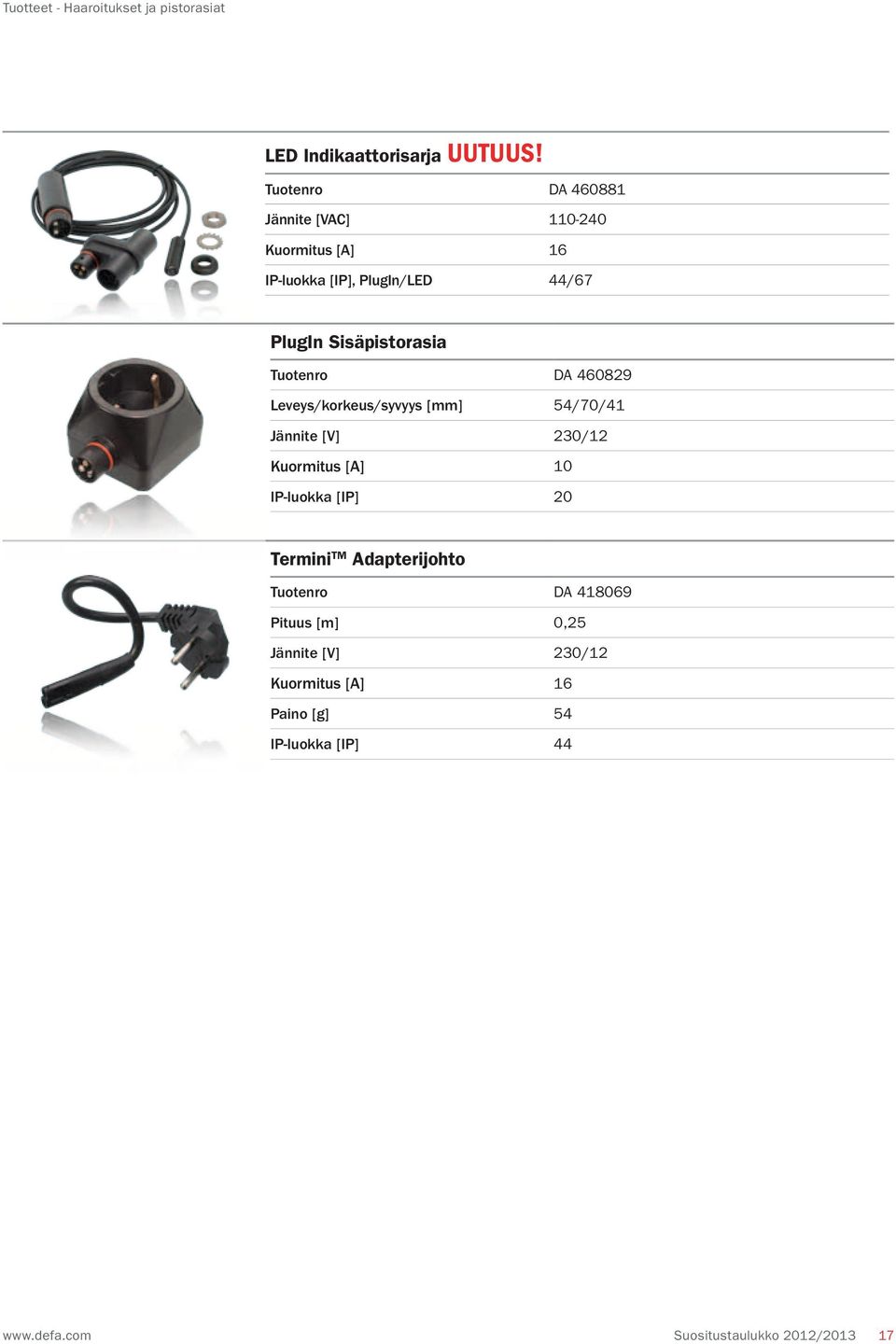

19 Tuotteet - Haaroitukset ja pistorasiat LED Indikaattorisarja UUTUUS! Tuotenro D Jännite [VC] Kuormitus [] 16 IP-luokka [IP], PlugIn/LED 44/67 PlugIn Sisäpistorasia Tuotenro D Leveys/korkeus/syvyys [mm] 54/70/41 Jännite [V] 230/12 Kuormitus [] 10 IP-luokka [IP] 20 Termini TM dapterijohto Tuotenro D Pituus [m] 0,25 Jännite [V] 230/12 Kuormitus [] 16 Paino [g] 54 IP-luokka [IP] 44 Suositustaulukko 2012/

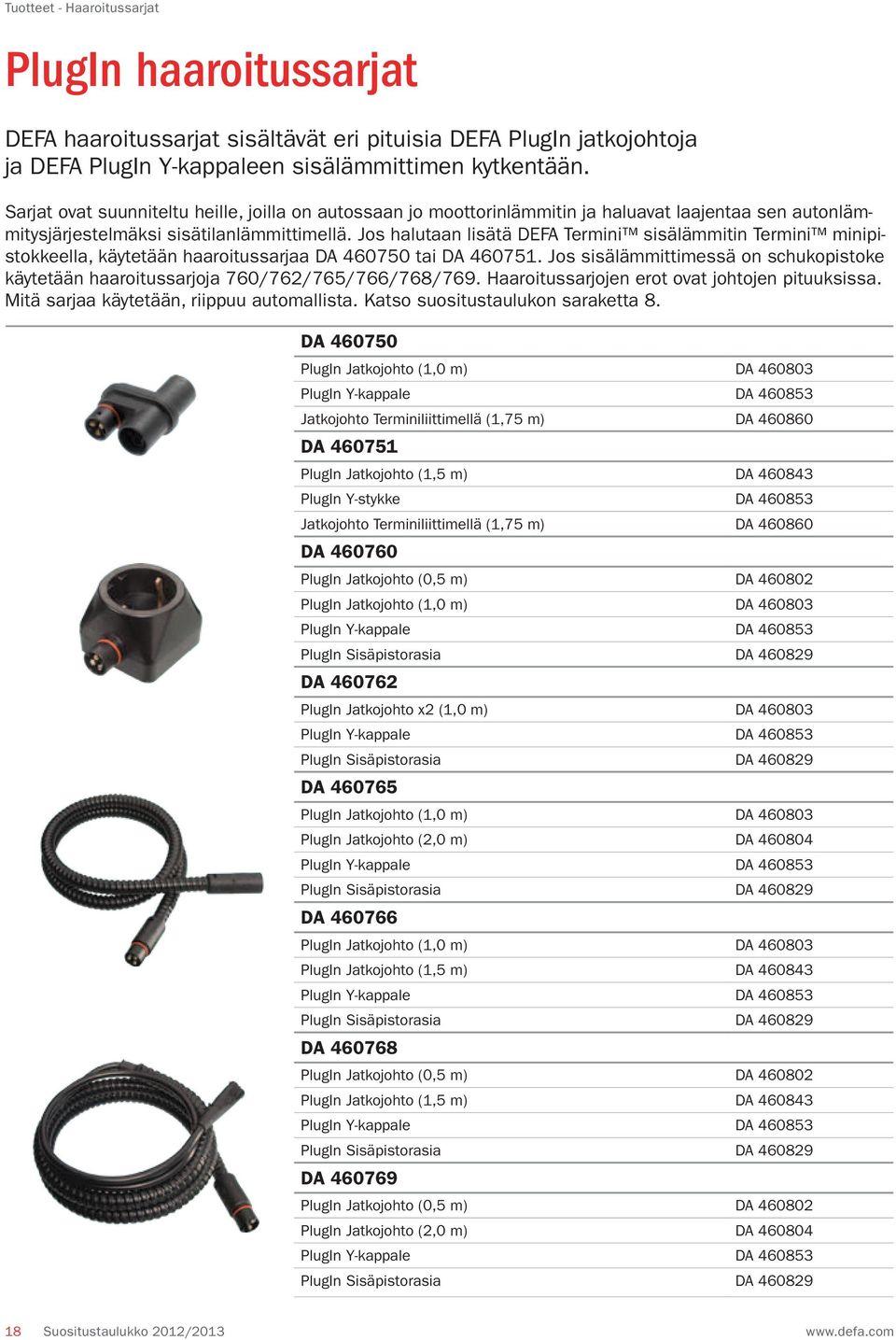

20 Tuotteet - Haaroitussarjat PlugIn haaroitussarjat DEF haaroitussarjat sisältävät eri pituisia DEF PlugIn jatkojohtoja ja DEF PlugIn Y-kappaleen sisälämmittimen kytkentään. Sarjat ovat suunniteltu heille, joilla on autossaan jo moottorinlämmitin ja haluavat laajentaa sen autonlämmitysjärjestelmäksi sisätilanlämmittimellä. Jos halutaan lisätä DEF Termini sisälämmitin Termini minipistokkeella, käytetään haaroitussarjaa D tai D Jos sisälämmittimessä on schukopistoke käytetään haaroitussarjoja /762/765/766/768/769. Haaroitussarjojen erot ovat johtojen pituuksissa. Mitä sarjaa käytetään, riippuu automallista. Katso suositustaulukon saraketta 8. D PlugIn Jatkojohto (1,0 m) D PlugIn Y-kappale D Jatkojohto Terminiliittimellä (1,75 m) D D PlugIn Jatkojohto (1,5 m) D PlugIn Y-stykke D Jatkojohto Terminiliittimellä (1,75 m) D D 460 PlugIn Jatkojohto (0,5 m) D PlugIn Jatkojohto (1,0 m) D PlugIn Y-kappale D PlugIn Sisäpistorasia D D PlugIn Jatkojohto x2 (1,0 m) D PlugIn Y-kappale D PlugIn Sisäpistorasia D D PlugIn Jatkojohto (1,0 m) D PlugIn Jatkojohto (2,0 m) D PlugIn Y-kappale D PlugIn Sisäpistorasia D D PlugIn Jatkojohto (1,0 m) D PlugIn Jatkojohto (1,5 m) D PlugIn Y-kappale D PlugIn Sisäpistorasia D D PlugIn Jatkojohto (0,5 m) D PlugIn Jatkojohto (1,5 m) D PlugIn Y-kappale D PlugIn Sisäpistorasia D D PlugIn Jatkojohto (0,5 m) D PlugIn Jatkojohto (2,0 m) D PlugIn Y-kappale D PlugIn Sisäpistorasia D Suositustaulukko 2012/2013

21 Tuotteet - ComfortKit ComfortKit Kätevää, lämmin moottori ja lämpimät sisätilat Kaikki mitä tarvitset ComfortKit: in lisäksi on moottorinlämmitin. Sisälämmitinsarjojen erot ovat Termini sisälämmittimien tehot: 1350, 1850 tai 2100W. DEF ComfortKit EI sisällä akkulaturia, ajastinkelloa/ SmartStart TM : ia tai moottorinlämmitintä ComfortKit II 1400 UUTUUS! Termini II 1400 D MiniPlug Kojepistorasia 1,5m D PlugIn Jatkojohto 1,0m D PlugIn Y-kappale D Termini Jatkojohto 1,75m D MiniPlug Kojepistorasia - kiinnikesarja D MiniPlug Verkkoliitäntäjohto 2,5m D Kiinnikesarja ComfortKit 1350 Termini 1350 D MiniPlug Kojepistorasia 1,5m D PlugIn Jatkojohto 1,0m D PlugIn Y-kappale D Termini Jatkojohto 1,75m D MiniPlug Kojepistorasia - kiinnikesarja D MiniPlug Verkkoliitäntäjohto 2,5m D Kiinnikesarja ComfortKit 1850 Termini 1850 D MiniPlug Kojepistorasia 1,5m D PlugIn Jatkojohto 1,0m D PlugIn Y-kappale D Termini Jatkojohto 1,75m D MiniPlug Kojepistorasia - kiinnikesarja D MiniPlug Verkkoliitäntäjohto 2,5m D Kiinnikesarja ComfortKit 2100 Termini 2100 D MiniPlug Kojepistorasia 1,5m D PlugIn Jatkojohto 1,0m D PlugIn Y-kappale D Termini Jatkojohto 1,75m D MiniPlug Kojepistorasia - kiinnikesarja D MiniPlug Verkkoliitäntäjohto 2,5m D Kiinnikesarja - Suositustaulukko 2012/

22 Tuotteet - WarmUp WarmUp sentamalla DEF autonlämmitysjärjestelmän autoosi, varmistat että moottori ja sisätilat ovat lämpimät sekä akku aina täyteen ladattu. DEF lämmitysjärjestelmä vähentää sekä haitallisia päästöjä että polttoaineen kulutusta. DEF WarmUp autonlämmitysjärjestelmä sisältää kaiken mitä tarvitaan auton lämmitykseen paitsi moottorinlämmittimen. Moottorinlämmitin tulee hankkia erikseen atomallin mukaan. DEF WarmUp paketteja on saatavana erilaisia riippuen halutusta DEF Termini sisätilanlämmittimen tehosta ja millä ajastimella paketti halutaan, DEF Futura, DEF SmartStart, tai DEF Link WarmUp II 1400/Link UUTUUS! Termini II MultiCharger MiniPlug Kojepistorasia 1,5m PlugIn Jatkojohto 1,0m PlugIn Jatkojohto 0,5m Termini Jatkojohto 1,75m* MiniPlug Kojepistorasia - Kiinnikesarja MiniPlug Verkkoliitäntäjohto 2,5m LinkHub Link johtosarja Kiinnikesarja WarmUp 1850/SmartStart TM Termini MultiCharger MiniPlug Kojepistorasia 1,5m PlugIn Jatkojohto 0,5m PlugIn Jatkojohto 1,0m SmartStart Langaton ajastin Termini Jatkojohto 1,75m* MiniPlug Kojepistorasia - Kiinnikesarja MiniPlug Verkkoliitäntäjohto 2,5m Kiinnikesarja WarmUp 1350/SmartStart TM Termini MultiCharger MiniPlug Kojepistorasia 1,5m PlugIn Jatkojohto 0,5m PlugIn Jatkojohto 1,0m SmartStart Langaton ajastin Termini Jatkojohto 1,75m* MiniPlug Kojepistorasia - Kiinnikesarja MiniPlug Verkkoliitäntäjohto 2,5m Kiinnikesarja - * DEF läpivientilyökalu (D ) helpottaa panssarikaapelin läpivientiä rintapellin alkuperäisen läpivientikumin kautta sisätilaan. 20 Suositustaulukko 2012/2013

23 100% enemmän mukavuutta. 33% vähemmän haitallisia päästöjä. DEF WarmUp -autonlämmitysjärjestelmällä päiväsi alkaa mukavasti ja turvallisesti liikenteessä. Lisäksi auton haitalliset päästöt vähenevät 33% ensimmäisten 4-5 km:n aikana, kylmäkäynnistettyyn moottoriin verrattuna. lue lisää: Uutta! Yhteensopiva DEF Linkin kanssa

24 Tuotteet - Laturit kotikäyttöön SmartCharge Sinun tarvitsee vain kytkeä akkulaturi sähköverkkoon, kytkeä helppokäyttöiset liittimet akkuun ja painaa virtapainiketta. SmartCharge huolehtii lopusta. Näytöstä voit seurata milloin akku on täynnä ja latauksen jälkeen voit kelata johtosarjan akkulaturiin. Näin pieni ja tyylikäs SmartCharge on taas valmiina seuraavaa käyttökertaa varten. SmartCharge UUTUUS! Tuotenro D Leveys/korkeus/syvyys [mm] 110/90/54 Paino [g] 260 IP-luokka [IP] 65 Ilmoitus virheestä Latauksen tila Valitse hyytelö-/ GM -akut Virtapainike Helppo käyttää Vain yksi painike. Valaistu näyttö ja painike. Tunnistaa automaattisesti akun koon (h) ja lataus säätyy sen mukaan. Näyttö josta näkee latauksen etenemisen. Integroidut urat johtojen säilytystä varten. Ei ylilataa. Lämpötilakompensoitu lataus. Korkealaatuiset liittimet ohjeet Säänkestävä IP65 Integroitu johtosarja Magneettinen kumilla päällystetty pinta turvalliseen käsittelyyn 22 Suositustaulukko 2012/2013

25 Tuotteet - Laturit kotikäyttöön SmartCharge tarvikkeet DEF SmartCharge laturiin on saatavana laaja valikoima lisävarusteita, niin autoon, veneseen kuin muihin akkukäyttöisiin laitteisiin. Lisävarustevalikoima koostuu mm johdoista, pistokkeista ja indikaattoreista. Katso lisää tuotteista sivulla 12V Latauspistoke UUTUUS! Tuotenro D Pituus [m] 2,0 Halkaisija [mm 2 ] 2,5 IP-luokka [IP], Uppoasennus / Kiinnitysrauta 65/20 12V Latausjohto UUTUUS! Tuotenro D 701 Pituus [m] 0,75 Halkaisija [mm 2 ] 1,3 IP-luokka [IP] 65 12V kkuindikaattori UUTUUS! Tuotenro D Pituus [mm] 48 Halkaisija [mm 2 ] 28 IP-luokka [IP] 65 12V Mini-latausjohto UUTUUS! Tuotenro D Pituus [m] 1,3 Halkaisija [mm 2 ] 1,3 IP-luokka [IP] 65 12V Mini latausjohto hauenleuoilla UUTUUS! Tuotenro D Pituus [m] 1,3 Halkaisija [mm 2 ] 1,3 IP-luokka [IP] 65 12V Latausjohtosarja UUTUUS! Tuotenro D Suositustaulukko 2012/

26 Tuotteet - Laturit kotikäyttöön SmartCharge tarvikkeet uton akun tyhjenemistä ei pysty ennakoimaan ja se saattaa tapahtua koska tahansa. Nopea ja kätevä akkulaturi on ainoa ratkaisu ongelmaan, ellei turvauduta ulkopuoliseen apuun. uton päivittäinen käyttö on rasitus akulle. jomatkat ovat usein lyhyitä ja auton käynnistäminen, autoradio, ilmastointi, valot ja eri laitteiden käyttö tupakansytyttimen kautta kuluttavat paljon akun virtaa. uton akku on jatkuvasti kovassa rasituksessa, eikä sen varaustilaa pysty tarkastamaan. DEF SmartCharge -akkulaturilla ratkaiset ongelman helposti Sinun tarvitsee vain kytkeä akkulaturi sähköverkkoon, kytkeä helppokäyttöiset liittimet akkuun ja painaa virtapainiketta. SmartCharge huolehtii lopusta. Näytöstä voit seurata milloin akku on täynnä ja latauksen jälkeen voit kelata johtosarjan akkulaturiin. Näin pieni ja tyylikäs SmartCharge on taas valmiina seuraavaa käyttökertaa varten. Täydellinen talviseisonnassa oleville autoille Vain kesäaikaan ajossa olevat autot tarvitsevat tietynlaisen latauksen talviseisonnan aikana. Jos auton akku tyhjenee kokonaan, asetuksia ja tietoja saattaa joistain laitteista hävitä. SmartCharge -akkulaturi ratkaisee myös tämän ongelman. Sitä voi käyttää virtalähteenä akunvaihdon ajan ja se voi olla jatkuvasti kytkettynä, sillä ylilatauksen riskiä ei ole. Tällaisissa tapauksissa DEF suosittelee 12V latauspistokkeen, johon akkulaturi kytketään, asentamista esimerkiksi tavaratilaan. Kun pistoketta ei käytetä lataukseen, sitä voidaan käyttää 12V virtalähteenä, esimerkiksi kylmälaukulle, DVD-soittimelle tai puhelimen lataamiseen. DEF 12V latauspistokkeen (Tuotenro. D ) kautta voi ladata auton akun tai käyttää sitä virtalähteenä. 24 Suositustaulukko 2012/2013
