1 CALIX TUOTELUETTELO

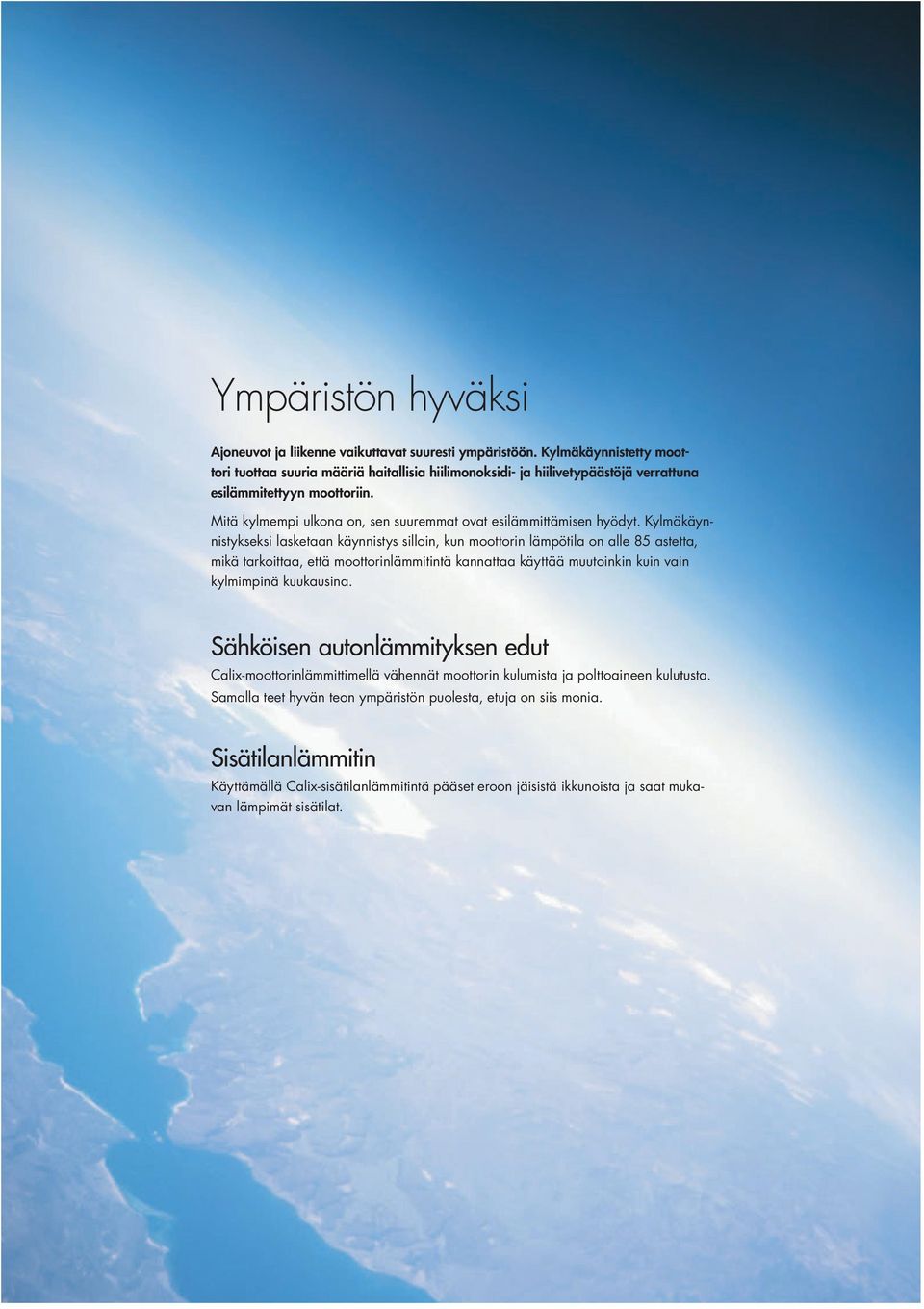

2 Ympäristön hyväksi Ajoneuvot ja liikenne vaikuttavat suuresti ympäristöön. Kylmäkäynnistetty moottori tuottaa suuria määriä haitallisia hiilimonoksidi- ja hiilivetypäästöjä verrattuna esilämmitettyyn moottoriin. Mitä kylmempi ulkona on, sen suuremmat ovat esilämmittämisen hyödyt. Kylmäkäynnistykseksi lasketaan käynnistys silloin, kun moottorin lämpötila on alle 85 astetta, mikä tarkoittaa, että moottorinlämmitintä kannattaa käyttää muutoinkin kuin vain kylmimpinä kuukausina. Sähköisen autonlämmityksen edut Calix-moottorinlämmittimellä vähennät moottorin kulumista ja polttoaineen kulutusta. Samalla teet hyvän teon ympäristön puolesta, etuja on siis monia. Sisätilanlämmitin Käyttämällä Calix-sisätilanlämmitintä pääset eroon jäisistä ikkunoista ja saat mukavan lämpimät sisätilat. 2

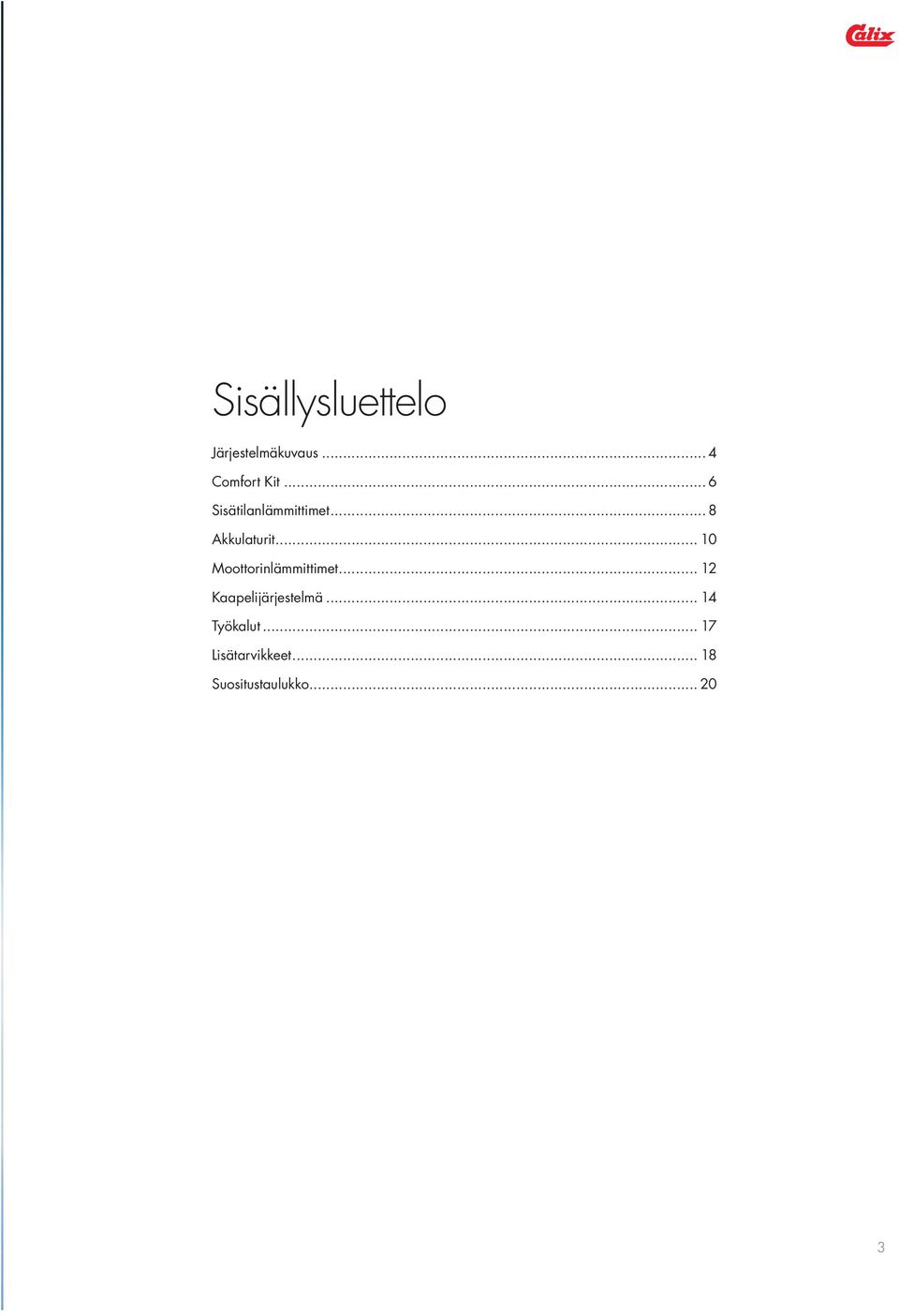

3 Sisällysluettelo Järjestelmäkuvaus... 4 Comfort Kit... 6 Sisätilanlämmittimet... 8 Akkulaturit Moottorinlämmittimet Kaapelijärjestelmä Työkalut Lisätarvikkeet Suositustaulukko

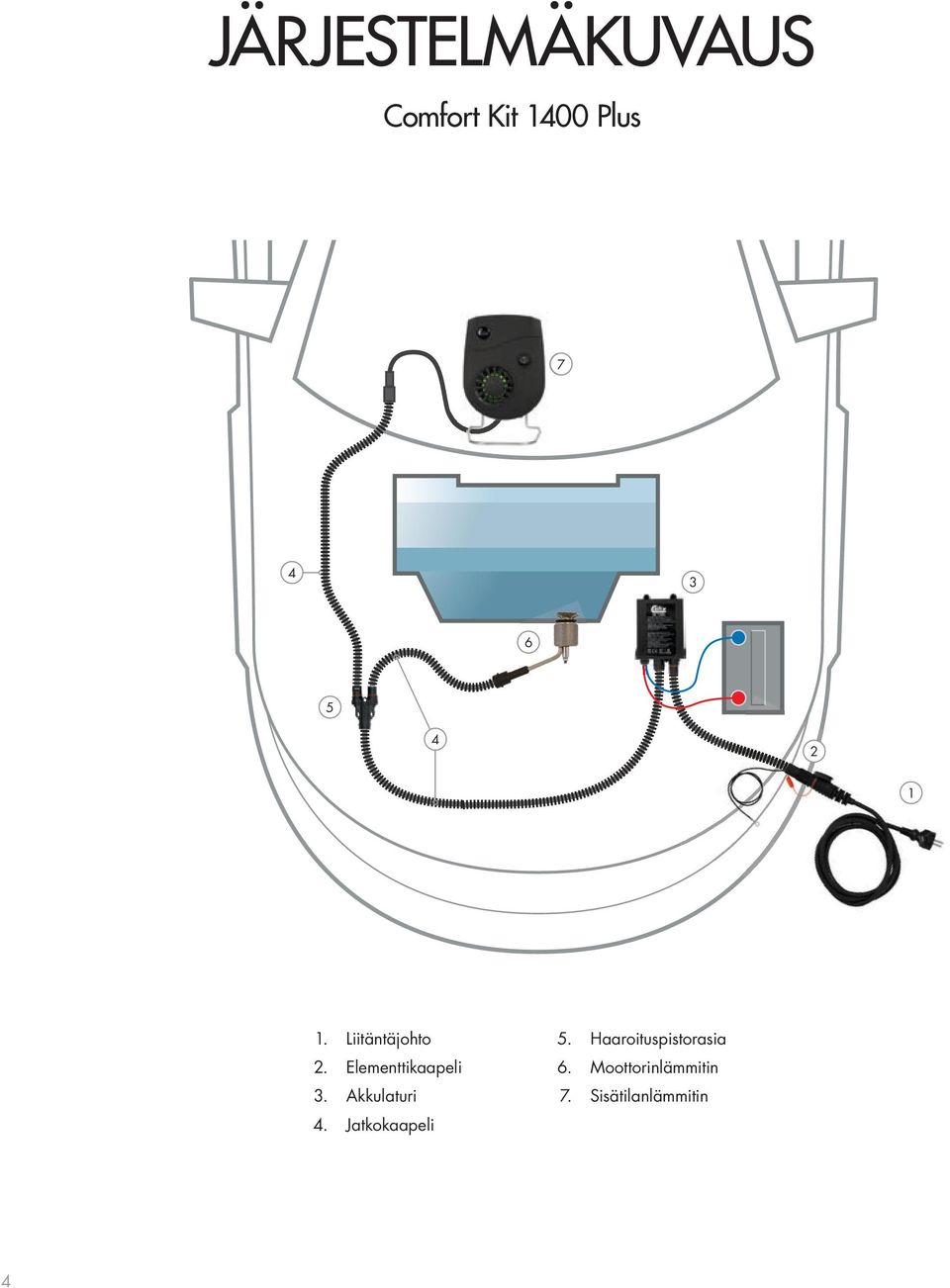

4 JÄRJESTELMÄKUVAUS Comfort Kit 1400 Plus Liitäntäjohto 2. Elementtikaapeli 3. Akkulaturi 4. Jatkokaapeli 5. Haaroituspistorasia 6. Moottorinlämmitin 7. Sisätilanlämmitin 4

5 Calix kehittää ja myy täydellisiä ratkaisuja henkilöautojen autolämpöön ja toimittaa myös sisätilanlämmittimiä sekä moottorinlämmittimiä automallikohtaisesti suoraan autonvalmistajille. Calixin asiakkaat asettavat korkeat laatuvaatimukset, joten tuotteemme käyvät läpi ajoneuvoteollisuuden kovimmat testit täyttääkseen asiakkaiden ja lain vaatimat standardit. Calix-autolämpöjärjestelmä voidaan asentaa helposti myös jälkikäteen. Calix-moottorinlämmittimellä teet hyvän teon ympäristön hyväksi. Järjestelmäkuvauksesta näet mitkä Calix-tuotteet sisältyvät Comfort Kit 1400 Plusautolämpöjärjestelmään sekä miten tuotteet yhdistetään. 5

6 COMFORT KIT Calixilla on valikoima Comfort Kitjärjestelmiä sinulle, joka toivot lämmintä moottoria ja sisätilaa sekä jäättömiä ikkunoita. Helposti asennettava Comfort Kit 1400 sisältää mm. pehmeän ja taipuisan kumikaapelin, joka helpottaa läpivientiä moottoritilasta auton sisätilaan. Kumikaapeli auton sisätilassa asennetaan suoraan sisätilanlämmittimeen, jolloin erillistä sisäpistorasiaa ei tarvita. Tämä tarkoittaa helpompaa ja nopeampaa asennusta sekä siistimpää asennusjälkeä auton sisätilaan. Comfort Kit sisältää kaikki tarvittavat tuotteet, kuten kaapelit, asennustarvikkeet sekä sisätilanlämmittimen. Automallikohtainen moottorinlämmitin tilataan aina erikseen. Comfort Kit Plus sisältää perinteisen autolämpöjärjestelmän lisäksi akkulaturin. Ylläpitolaturi on nykypäivän autoissa yhä tärkeämpi, laturilla varmistat aina autosi käynnistymisen. 6

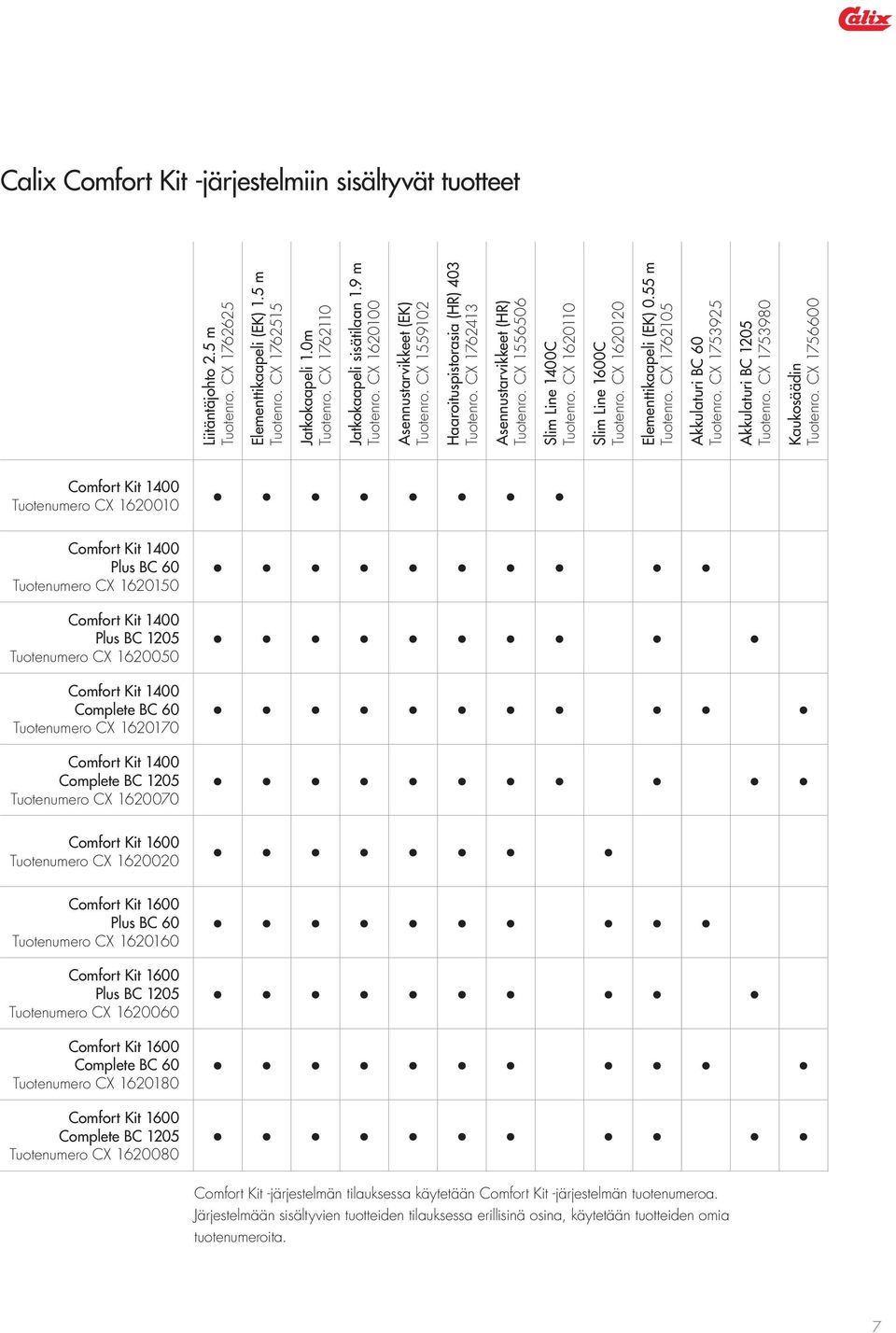

7 Calix Comfort Kit -järjestelmiin sisältyvät tuotteet Liitäntäjohto 2.5 m Tuotenro. CX Elementtikaapeli (EK) 1.5 m Tuotenro. CX Jatkokaapeli 1.0m Tuotenro. CX Jatkokaapeli sisätilaan 1.9 m Tuotenro. CX Asennustarvikkeet (EK) Tuotenro. CX Haaroituspistorasia (HR) 403 Tuotenro. CX Asennustarvikkeet (HR) Tuotenro. CX Slim Line 1400C Tuotenro. CX Slim Line 1600C Tuotenro. CX Elementtikaapeli (EK) 0.55 m Tuotenro. CX Akkulaturi BC 60 Tuotenro. CX Akkulaturi BC 1205 Tuotenro. CX Kaukosäädin Tuotenro. CX Comfort Kit 1400 Tuotenumero CX Comfort Kit 1400 Plus BC 60 Tuotenumero CX Comfort Kit 1400 Plus BC 1205 Tuotenumero CX Comfort Kit 1400 Complete BC 60 Tuotenumero CX Comfort Kit 1400 Complete BC 1205 Tuotenumero CX Comfort Kit 1600 Tuotenumero CX Comfort Kit 1600 Plus BC 60 Tuotenumero CX Comfort Kit 1600 Plus BC 1205 Tuotenumero CX Comfort Kit 1600 Complete BC 60 Tuotenumero CX Comfort Kit 1600 Complete BC 1205 Tuotenumero CX Comfort Kit -järjestelmän tilauksessa käytetään Comfort Kit -järjestelmän tuotenumeroa. Järjestelmään sisältyvien tuotteiden tilauksessa erillisinä osina, käytetään tuotteiden omia tuotenumeroita. 7

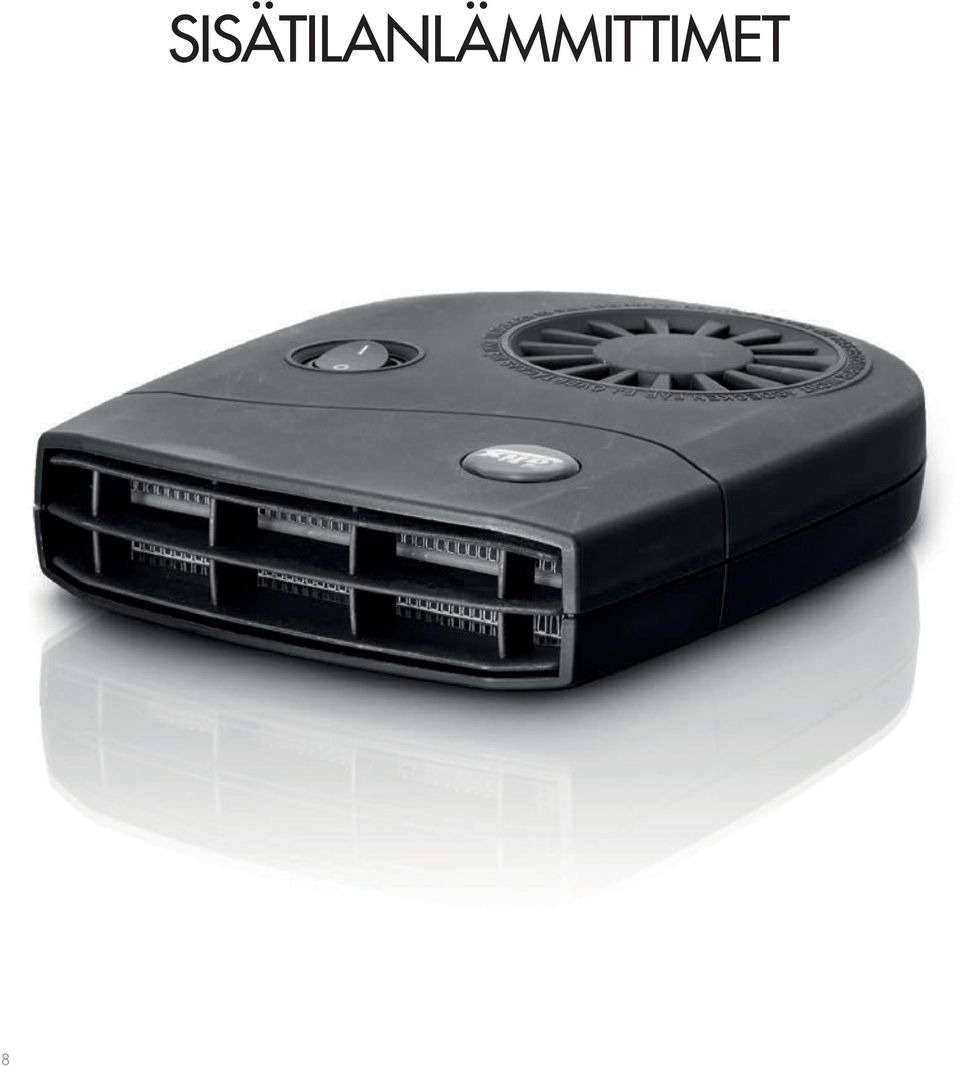

8 8 SISÄTILANLÄMMITTIMET

9 Calixilla on kattava valikoima sisätilanlämmittimiä Calix-sisätilanlämmittimet ovat todella ohuita ja helppoja asentaa. Lämmittimissä on eri tehot. Slim Line 800 -mallin teho 800W, Slim Line mallin teho 1400W, Slim Line mallilla on kaksi tehoa 800W ja 1600W samaten Slim Line 1800 mallilla on kaksi tehoa 800W ja 1800W. Sisätilanlämmittimissä on ainutlaatuinen tukijalka ja seinäkiinnitys. Seinäkiinnityksen avulla voit säätää lämmittimen kulmaa 30, jolla voit vaikuttaa lämpimän ilman virtaukseen auton sisätilassa. Oikealla puhalluskulmalla saat sisätilat lämpenemään ja jäättömät ikkunat entistä nopeammin. Lämmittimet toimitetaan ainutlaatuisella Safety strap turvahihnalla, joka yhdessä tukijalan kanssa varmistaa turvallisen kiinnityksen myös mahdollisen onnettomuuden sattuessa. Slim Line mallit 1600 ja 1800 ovat ainoastaan 47mm ohuita (ilman tukijalkaa tai seinäkiinnitystä). Kaikki Slim Line -mallit säätävät automaattisesti puhalluksen tehon auton sisälämpötilan mukaan. Calix Slim Line täyttää kaikki sähköturvallisuuden lakivaatimukset ja normit. Tämän lisäksi kaikki Calix Slim Line -tuotteet ovat S-merkittyjä. Tuotekuvaus Tuotenumero Paino Mitat (PxLxK) Slim Line 800* CX ,8 kg 196x140x35 mm Slim Line 1400* CX ,8 kg 196x140x35 mm Slim Line 1400C** CX ,8 kg 196x140x35 mm Slim Line 1600 (800/1600)* CX ,95 kg 196x140x47 mm Slim Line 1600C** CX ,95 kg 196x140x47 mm Slim Line 1800 (1100/1800)* CX ,95 kg 196x140x47 mm * = sisältää schuko-pistokkeen, safety strapin sekä tukijalan ** = sisältyy Calix Comfort Kit-järjestelmään L K P Seinäkiinnike - edestä Seinäkiinnike - takaa 9

10 AKKULATURIT 10 Uudenaikaiset, elektronisilla järjestelmillä varustetut autot vaativat aina mahdollisimman täyteen ladatun akun Nykyajan autot ovat varustettuja elektroniikalla, joka vie jatkuvasti sähköä. Tämä tarkoittaa, että vaikka ajoneuvo ei ole käytössä, akun varaus laskee jatkuvasti. Mikäli auton akku tyhjenee, voi ajoneuvosta kadota tärkeitä asetuksia. Tämä johtaa usein kalliisiin korjaamotoimenpiteisiin. Useat nykyajan autot ovat varustettuja start/stop-toiminnolla mikä on hyvä ominaisuus kaupunkiajossa sekä ympäristöä ajatellen, mutta heikentää akun kestävyyttä. Akkua kuluttavat myös polttoainekäyttöisten lämmittimien käyttö sekä lyhyet ajomatkat. Autonvalmistajat ovat myös ottaneet käyttöön laturin poiskytkennän joissain tilanteissa, mikä on hyväksi ympäristölle, mutta rasittaa akkua. Varmistaaksesi auton vaivattoman käynnistymisen sekä pidentääksesi akun käyttöikää, on tärkeää ladata akkua mahdollisimman usein. Kaikkia Calix-latureita voidaan käyttää vapaasti ilmastoiduissa lyijy- ja happoakuissa sekä AGM-akuissa. Automaattisella Calix-laturilla joka toimii niin sanotulla Switch-tekniikalla, autosi akku on aina täyteen ladattu. Akkulaturit kestävät rinnakkaiskuormitusta, mikä tarkoittaa, että akku latautuu samanaikaisesti vaikka jokin elektroninen laite on käytössä. Calixilla on laaja valikoima akkulatureita, jotka ovat hyväksyttyjä kiinteään asennukseen autoissa ja sopivat useimpiin käyttötarkoituksiin. Laturit on kehitetty selviämään rankoissa olosuhteissa ja ympäristöissä. Laturit toimivat moitteettomasti aina -40 C asteesta jopa + 60 C asteeseen.

11 Akkulaturi BC 60 Calix keskittää aina huomionsa tärkeimpään, kuten tässä tapauksessa, kehittämään markkinoiden paras akkulaturi. Calix-akkulaturissa yhdistyy teho, hyötysuhde ja helppo asennus Calix-järjestelmään. Laturin tärkein ominaisuus on ladata akku täyteen, mutta laturi toimii myös mainiosti ylläpitolaturina. Calix BC 60 on 12V laturi, jota suositellaan 5-75Ah -akuille. Laturi soveltuu hyvin niin pienille kuin keskisuurille autoille, suuremmissa ajoneuvoissa lataaminen kestää hieman pidempään. BC 60 on napaisuus- ja ylilataussuojattu sisäisellä elektroniikalla, mikä tarkoittaa että ulkoista suojaa ei tarvita. BC 60 on myös varustettu lämpötilaanturilla, joka on integroitu miinuskaapeliin (musta), mikä varmistaa optimaalisen latauksen kaikissa lämpötiloissa. Laturissa on 230V-jatkoliitos, joka mahdollistaa helpon liitännän Calixjärjestelmään. Akkulaturi BC 1205 Calix BC laturin latausteho on 5A. Laturi soveltuu ajoneuvoihin joissa on 12V-järjestelmä sekä 24Ah ja sitä suuremmille akuille. Laturi soveltuu sekä pienille että suurille ajoneuvoille, ja on hyväksytty kiinteään asennukseen ajoneuvon moottoritilaan. Tämän lisäksi laturi on Intertekin testaama ja hyväksymä. Laturissa on 230V-jatkoliitos, joka mahdollistaa helpon liitännän Calixjärjestelmään. Akkulaturi BC 1207 Calix BC 1207 on umpeenvalettu ammattilaislaturi korkealla IP-luokituksella (IP65) käyttäjille, jotka tarvitsevat erityisen tehokkaan laturin. Laturi soveltuu hieman isommille henkilöautoille sekä yleisesti hyötyajoneuvoihin, kuten poliisiautoihin ja ambulansseihin. Myös tämä Calix-laturi on EMChyväksytty ja kestää suuria lämpötilavaihteluita. Tuotekuvaus Tuotenumero Max Amp Käyttöjännite Paino Mitat (PxLxK) IP-luokitus BC 60 CX A 12V 0,2 kg 185x35x40 mm IP44 BC 1205 CX A 12V 0,4 kg 155x90x40 mm IP44 BC 1207 CX A 12V 0,8 kg 155x80x43 mm IP65 BC 60 Akkulaturisarjat Calix tarjoaa autoilijalle käyttövarmuutta ja huolettomuutta täydellisellä akkulaturisarjalla. Paketti soveltuu autoihin joissa ei ole moottorinlämmitintä, joilla ajetaan lyhyitä matkoja tai käytetään polttoainekäyttöistä lämmitintä. Paketti sisältää akkulaturin (12V), kaapelisarjan (MKMS) sekä täydellisen asennussarjan (CX ). Tuotekuvaus Tuotenumero Paino Akkulaturisarja BC 60 (2A) & kaapelisarja MKMS1025 CX ,1 kg BC 1205 Akkulaturisarja BC 60 (2A) & kaapelisarja MKMS1525 CX ,2 kg Akkulaturisarja BC 60 (2A) & kaapelisarja MKMS2025 CX ,3 kg Akkulaturisarja BC 1205 (5A) & kaapelisarja MKMS1025 CX ,2 kg Akkulaturisarja BC 1205 (5A) & kaapelisarja MKMS1525 CX ,3 kg Akkulaturisarja BC 1205 (5A) & kaapelisarja MKMS2025 CX ,6 kg Akkulaturisarja BC 1207 (7A) & kaapelisarja MKMS1025 CX ,9 kg Akkulaturisarja BC 1207 (7A) & kaapelisarja MKMS1525 CX ,9 kg Akkulaturisarja BC 1207 (7A) & kaapelisarja MKMS2025 CX ,0 kg BC

12 12 MOOTTORINLÄMMITTIMET

13 Lämmin moottori kuluttaa vähemmän polttoainetta Esilämmittämällä auton moottorinlämmittimellä ennen liikkeelle lähtöä, vähennät moottorin kulumista ja polttoaineen kulutusta vuodenajasta riippumatta. Suositustaulukon avulla löydät oikean moottorinlämmittimen ajoneuvoosi. Calix kehittää ja valmistaa moottorinlämmittimiä eri ratkaisuilla mm. lohkolämmittimiä, kontaktilämmittimiä ja letkulämmittimiä.. Tavoitteena on aina lämmittää jäähdytysneste, jolla on suurin vaikutus moottorin lämpenemiseen. Toisinaan letkulämmittimet vaativat autokohtaisen asennussarjan, jotta asennus voidaan tehdä auton jäähdytysjärjestelmään. Autokohtaiset asennussarjat löydät suositustaulukosta. Lohkolämmitin Kontaktilämmitin Letkulämmitin ilman asennussarjaa Letkulämmitin asennussarjalla Esimerkki asennussarjasta 2,0 1,8 1,6 1,4 1,2 1,0 Polttoaineen kulutus litroina Ilman lämmitintä Lämmittimellä 0,8-20 C 0 C +20 C Polttoaineen kulutus litroina lämmittimellä ja ilman lämmitintä ensimmäisten 5km matkalla, autossa joka normaalisti kuluttaa 10l/100km (Lähde Konsumentverket) 2,2 2,0 1,8 1,6 1,4 1,2 1,0 0,8 Pakokaasupäästöt / kg Ilman lämmitintä Lämmittimellä Hiilimonoksidi Hiilivedyt Tulokset perustuvat km/vuosiajolla, 500 kylmäkäynnistykseen lämmittimellä ja ilman lämmitintä (Lähde Skandia) Calix CVH (Continuously Variable Heater) Calix CVH on itsestään säätyvä lämmitin, joka vähentää lämmityksen tehoa asteittain, kun jäähdytysnesteen lämpötila nousee. Tämä tarkoittaa, että Calix CVH säästää energiaa verrattuna perinteiseen moottorinlämmittimeen, joka käyttää täyttä tehoa aina ollessaan kytkettynä. Calix CVH lämmittimen teho on 500W, mutta se nousee jopa 750W asti Calixkiertovesipumpun avulla. Lämmitin on kehitetty moottoreille, joissa on 4-16 litran jäähdytysjärjestelmä. Tuotekuvaus Tuotenumero CVH Ø 16 CX CVH Ø 19 CX

14 KAAPELIJÄRJESTELMÄ Ammattimainen kaapelijärjestelmä Calixilla on yli 50 vuoden kokemus sähköisten lämmitysjärjestelmien ja tuotteiden kehityksestä johtaville autonvalmistajille sekä jälkimarkkinoille. Calix tuotteet ovat tunnettuja käyttäjäystävällisyydestä, laadusta, turvallisuudesta sekä ympäristötietoisuudesta. Jatkuva kehitystyö ja vuosien kokemus on nostanut Calix-tuotteet maailmanlaajuisesti markkinoiden kärkisijoille. Calix-kaapelit ja lämmittimet ovat tuoteperheen sydän. Kaapelijärjestelmä on suunniteltu erityisesti turvallisuutta, laatua ja käyttäjäystävällisyyttä ajatellen. Calix-vakiokaapeli on hyväksytty 230V järjestelmiin, sisältäen liitäntäjohdon, elementtikaapelin ja jatkokaapelin. Tähän perusjärjestelmään voidaan liittää moottorinlämmitin, sisätilanlämmitin ja akkulaturi, jolloin autossa on täydellinen autonlämmitysjärjestelmä. Calixilla on useita liitäntäjohtoja, joista useimmat on valmistettu kumiseoksesta. Kaapelit ovat kehitetty pysymään mahdollisimman taipuisina ja joustavina myös kovassa pakkasessa ja kestämään vuosien käyttöä. Kaapelit on valmistettu eri materiaaleista, riippuen käyttötarkoituksesta. Esimerkiksi liitäntäjohdon ulkokuori on valmistettu joustavasta kumiseoksesta, jotta kaapeli pysyy taipuisana ja kestää käyttöä. Kiinteissä asennuksissa käytettävät kaapelit on valmistettu muovipäällysteisestä metalliputkesta, ottaen erityisesti huomioon moottoritilan haastavat olosuhteet, kulutuksen, lämpötilanvaihtelut, lian ja nesteet. 14

15 Liitäntäjohto Calixilla on useita liitäntäjohtoja, joista suurin osa on valmistettu kumiseoksesta. Johdot on kehitetty pysymään joustavina ja taipuisina kovissakin pakkasissa, usean vuoden ajan. Liitäntäjohdolla varmistat turvallisen kytkennän pistorasian ja ajoneuvon välillä. Calix-liitäntäjohtoa kulmapistokkeella käytetään useimmiten lukittavissa sähkötolpissa/-rasioissa. Tuotekuvaus Tuotenumero Paino Jännite/max Liitäntäjohto 2.5 m CX ,4 kg 250V/16A Liitäntäjohto kulmalla 2.5 m CX ,4 kg 250V/16A Liitäntäjohto 3.5 m CX ,5 kg 250V/16A Liitäntäjohto 5.0 m CX ,7 kg 250V/16A Liitäntäjohto 10.0 m CX ,4 kg 250V/16A Elementtikaapeli Elementtikaapeli on kehitetty kiinteään asennukseen. Kaapeli on valmistettu muovipäällysteisestä metalliputkesta, ottaen erityisesti huomioon moottoritilan haastavat olosuhteet, kulutuksen, lämpötilanvaihtelut, lian ja nesteet. On useita eri vaihtoehtoja asentaa Calix-elementtikaapeli siististi autoon. Se voidaan kiinnittää joko kannattimella, asentaa asennussarjalla tai poraamalla reikäsahalla (katso Calixin työkalut) reikä laajennusosaa varten. Tuotekuvaus Tuotenumero Paino Jännite/max Elementtikaapeli 0.5 m CX ,3 kg 250V/16A Elementtikaapeli 0.8 m CX ,3 kg 250V/16A Elementtikaapeli 1.0 m CX ,4 kg 250V/16A Elementtikaapeli 1.2 m CX ,4 kg 250V/16A Elementtikaapeli 1.5 m CX ,5 kg 250V/16A Elementtikaapeli 2.0 m CX ,6 kg 250V/16A 15

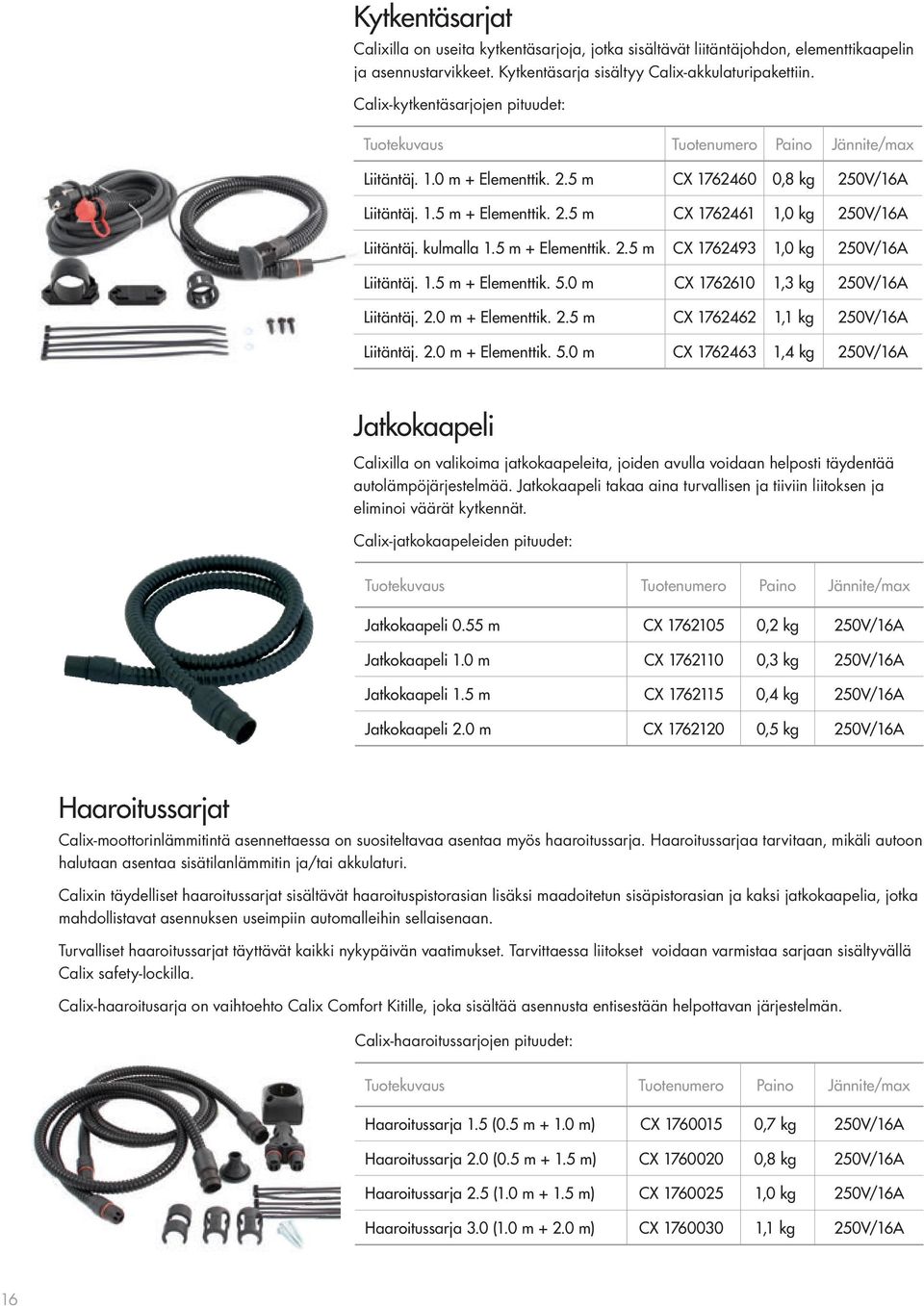

16 Kytkentäsarjat Calixilla on useita kytkentäsarjoja, jotka sisältävät liitäntäjohdon, elementtikaapelin ja asennustarvikkeet. Kytkentäsarja sisältyy Calix-akkulaturipakettiin. Calix-kytkentäsarjojen pituudet: Tuotekuvaus Tuotenumero Paino Jännite/max Liitäntäj. 1.0 m + Elementtik. 2.5 m CX ,8 kg 250V/16A Liitäntäj. 1.5 m + Elementtik. 2.5 m CX ,0 kg 250V/16A Liitäntäj. kulmalla 1.5 m + Elementtik. 2.5 m CX ,0 kg 250V/16A Liitäntäj. 1.5 m + Elementtik. 5.0 m CX ,3 kg 250V/16A Liitäntäj. 2.0 m + Elementtik. 2.5 m CX ,1 kg 250V/16A Liitäntäj. 2.0 m + Elementtik. 5.0 m CX ,4 kg 250V/16A Jatkokaapeli Calixilla on valikoima jatkokaapeleita, joiden avulla voidaan helposti täydentää autolämpöjärjestelmää. Jatkokaapeli takaa aina turvallisen ja tiiviin liitoksen ja eliminoi väärät kytkennät. Calix-jatkokaapeleiden pituudet: Tuotekuvaus Tuotenumero Paino Jännite/max Jatkokaapeli 0.55 m CX ,2 kg 250V/16A Jatkokaapeli 1.0 m CX ,3 kg 250V/16A Jatkokaapeli 1.5 m CX ,4 kg 250V/16A Jatkokaapeli 2.0 m CX ,5 kg 250V/16A Haaroitussarjat Calix-moottorinlämmitintä asennettaessa on suositeltavaa asentaa myös haaroitussarja. Haaroitussarjaa tarvitaan, mikäli autoon halutaan asentaa sisätilanlämmitin ja/tai akkulaturi. Calixin täydelliset haaroitussarjat sisältävät haaroituspistorasian lisäksi maadoitetun sisäpistorasian ja kaksi jatkokaapelia, jotka mahdollistavat asennuksen useimpiin automalleihin sellaisenaan. Turvalliset haaroitussarjat täyttävät kaikki nykypäivän vaatimukset. Tarvittaessa liitokset voidaan varmistaa sarjaan sisältyvällä Calix safety-lockilla. Calix-haaroitusarja on vaihtoehto Calix Comfort Kitille, joka sisältää asennusta entisestään helpottavan järjestelmän. Calix-haaroitussarjojen pituudet: Tuotekuvaus Tuotenumero Paino Jännite/max Haaroitussarja 1.5 (0.5 m m) CX ,7 kg 250V/16A Haaroitussarja 2.0 (0.5 m m) CX ,8 kg 250V/16A Haaroitussarja 2.5 (1.0 m m) CX ,0 kg 250V/16A Haaroitussarja 3.0 (1.0 m m) CX ,1 kg 250V/16A 16

17 TYÖKALUT Calix tunnetaan käyttäjäystävällisistä ja helposti asennettavista tuotteista. Calix-työkaluilla asennus sujuu helposti ja vaivattomasti. Työkalut on suunniteltu nimenomaan Calix-kaapelijärjestelmiin. Työkalusarja Työkalusarja sisältää kaksi reikäsahaa, toinen sopii Mini-pistorasialle ja toinen kaapeleiden läpivientiin ohjaamon pistorasiaa varten. Tuotekuvaus Tuotenumero Työkalusarja Ø20 mm + Ø29 mm CX Työkalusarja Ø25 mm + Ø29 mm CX Kaapeleiden asennustyökalu Asennustyökalut helpottavat kaapeleiden läpivientiä moottoritilasta auton ohjaamoon ja päinvastoin. Tuotekuvaus Tuotenumero Kaapeleiden asennustyökalu CX Läpivientityökalu Läpivientityökalu helpottaa kaapeleiden läpivientiä moottoritilasta auton ohjaamoon. Tuotekuvaus Tuotenumero Läpivientityökalu CX Pakkastulpan ulosvedin Pakkastulpan ulosvedin on erikoistyökalu, jolla pakkastulpan irrottaminen moottorilohkosta tapahtuu yksinkertaisesti ja kätevästi. Calixin käytännölliset työkalusarjat tekevät siis yksinkertaisesta työstä vielä yksinkertaisempaa. Saatavissa seuraaville pakkastulpille: Huom! Alla olevat koot ovat mitattu pakkastulpan ulkohalkaisijan mukaan. Tuotekuvaus Tuotenumero Ulosvedin Ø24/26 CX Ulosvedin Ø27/29 CX Ulosvedin Ø30/33 CX Ulosvedin Ø34/37 CX Ulosvedin Ø38/42 CX Ulosvedin Ø45 CX

18 Kaukosäädin päälle / pois LISÄTARVIKKEET Ajastin Calixilla on sekä ulkokäyttöinen että kauko-ohjattava ajastin. Kauko-ohjattava ajastin sisältää kaksi kaukosäädintä, joista toisella voit tallentaa jopa 12 ajastusta toiveittesi mukaan ja toisella kytkeä järjestelmän päälle /pois. Järjestelmä on optimaalinen, mikäli autossa on Calix-akkulaturi ja liitäntäjohto on kytketty. Ajastin ohjaa moottorinlämmittimen ja sisätilanlämmittimen toimintaa ja akku on aina täyteen ladattu. Kaukosäädin Tuotekuvaus Tuotenumero Kaukosäädin CX Ajastin ulkokäyttöön Ajastin ulkokäyttöön CX Haaroituspistorasia Haaroituspistorasia tarvitaan kun autoon halutaan asentaa useampi Calix-tuote. Haaroituspistorasia on IP44 -luokiteltu. Tuotekuvaus Tuotenumero Paino Jännite/max Haaroituspistorasia 403 CX ,05 kg 250V/16A Safety-lock Calix Safety-lockilla varmistat turvalliset liitännät Calix-tuotteiden välillä. Safetylockia ei voida asentaa, mikäli järjestelmä ei ole 100% oikein kytketty. Safety-lockia käyttämällä estät liitosten aukeamisen. Tuotekuvaus Tuotenumero Lukko vastusosan ja elementtikaapelin välillä CX Pikalukko haaroituspistorasian/ rele ulosliitännälle CX

19 Asennusvaihtoehdot Calix-elementtikaapelin voi asentaa usealla eri tavalla. Yleisin asennustapa on laajennusosa, mikä on siisti ja turvallinen vaihtoehto. Asennuksessa voi vaihtoehtoisesti myös käyttää elementtikaapelille suunniteltua tukijalkaa tai mutteria. Siistin lopputuloksen saavuttamiseksi suositellaan Calix-asennussarjaa. Asennuksen helpottamiseksi Calixilla on valikoima työkalusarjoja. Tukijalka Tuotekuvaus Tuotenumero Tukijalka CX Mutteri CX Laajennusosa CX Asennussarja CX Täydellinen asennussarja (sis. kaikki yllä paitsi CX ) CX Mutteri Laajennusosa Asennussarja Esimerkki asennussarjan lopputuloksesta. 19

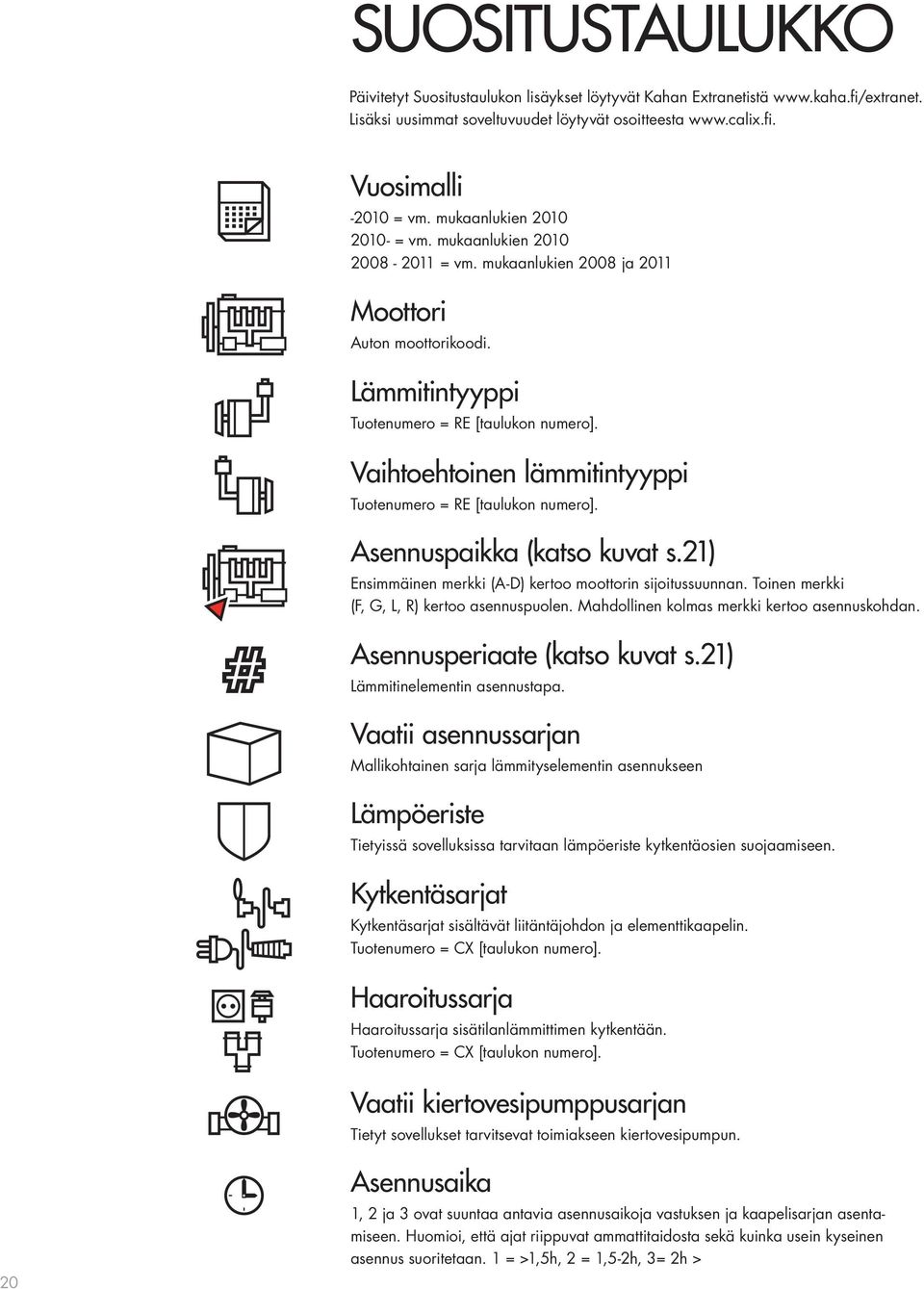

20 SUOSITUSTAULUKKO Päivitetyt Suositustaulukon lisäykset löytyvät Kahan Extranetistä Lisäksi uusimmat soveltuvuudet löytyvät osoitteesta Vuosimalli = vm. mukaanlukien = vm. mukaanlukien = vm. mukaanlukien 2008 ja 2011 Moottori Auton moottorikoodi. Lämmitintyyppi Tuotenumero = RE [taulukon numero]. Vaihtoehtoinen lämmitintyyppi Tuotenumero = RE [taulukon numero]. Asennuspaikka (katso kuvat s.21) Ensimmäinen merkki (A-D) kertoo moottorin sijoitussuunnan. Toinen merkki (F, G, L, R) kertoo asennuspuolen. Mahdollinen kolmas merkki kertoo asennuskohdan. Asennusperiaate (katso kuvat s.21) Lämmitinelementin asennustapa. Vaatii asennussarjan Mallikohtainen sarja lämmityselementin asennukseen Lämpöeriste Tietyissä sovelluksissa tarvitaan lämpöeriste kytkentäosien suojaamiseen. Kytkentäsarjat Kytkentäsarjat sisältävät liitäntäjohdon ja elementtikaapelin. Tuotenumero = CX [taulukon numero]. Haaroitussarja Haaroitussarja sisätilanlämmittimen kytkentään. Tuotenumero = CX [taulukon numero]. Vaatii kiertovesipumppusarjan Tietyt sovellukset tarvitsevat toimiakseen kiertovesipumpun. 20 Asennusaika 1, 2 ja 3 ovat suuntaa antavia asennusaikoja vastuksen ja kaapelisarjan asentamiseen. Huomioi, että ajat riippuvat ammattitaidosta sekä kuinka usein kyseinen asennus suoritetaan. 1 = >1,5h, 2 = 1,5-2h, 3= 2h >

21 R R R R A B C D F F F F L L L L G G G G

22 Suositustaulukko > AIXAM AIXAM Aixam Z A-G ALFA ROMEO Giulietta 1.4 Multiair A A-R Giulietta 1.6 JTDm A A-L Giulietta A A-L Giulietta 2.0 JTDm A A-L Alfa GT 2.0 JTS A B A-L MiTo Junior A-L MiTo 1.4 T-JET A A-R MiTo 1.4 T-JET A A-R MiTo 1.4 T-JET A A-R MiTo 1.4 Multi Air turbo A-R MiTo 1.3 JTDm A A-R MiTo 1.6 JTDm A A-L TS TS TS 16V A-L TS 16V A-L TS 16V JTD, 2.4 JTD JTS 16V TBI A-L JTDm A JTDm A-L JTDm 939A B TS 16V AR B A-L AUDI A1 1.2 TFSI CBZ 485 A-R 4 M A1 1.4 TFSI CAV 525 A-R A1 1.4 TFSI CAX 525 A-R A1 1.4 TFSI CTH A1 1.6 TDI (Automat), 1.6 TDI (Manuell) CAY 670 A-R A1 1.6 TDI (Manuell) CAY 485 A-L 4 M A BBY A AUA A2 1.4 TDI ATL 480 A-L 4 M A2 1.6 FSI BAD 525 A-R A3 1.2 TFSI CBZ 485 A-R 4 M A3 1.4 TFSI CMB 485 A-R 4 M A3 1.4 TFSI, 1.4 TFSI Sportback CAX 525 A-R A AVU 393 A-L A AEH 329 A-R A BGU 329 A-R A APF 329 A-R A3 1.6, 1.6 Sportback BSE 329 A-R A AKL 329 A-R A BFQ 393 A-L A3 1.6 FSI, 1.6 FSI Sportback BLP 525 A-R A3 1.6 FSI, 1.6 FSI Sportback BLF 525 A-R A3 1.6 FSI BAG 525 A-R A3 1.6 TDI CLH 746 A-L A3 1.6 TDI CLH CVH 16-4 M A3 1.6 TDI (Automat), 1.6 TDI (Manuell) CAY 670 A-R A3 1.6 TDI (Manuell) CAY 485 A-L 4 M A3 1.6 e-power, 1.6 e-power Sportback CCS 329 A-R A3 1.6 Sportback BGU 329 A-R A V AGN A V APG A V turbo AUM A V turbo AGU A V turbo AUM 524 A-R A V turbo quattro AGU A V turbo quattro AQA 513 A-L A V turbo S APP A V turbo S, V turbo S quattro AJQ A V turbo S, V turbo S quattro ARY 513 A-L A V turbo S AUQ 524 A-R A3 1.8 T FSI BYT 480 A-L

23 Suositustaulukko > AUDI A3 1.8 T FSI BZB 480 A-L A3 1.8 T FSI, 1.8 T FSI Sportback CDA 480 A-L A3 1.8 T FSI Cabrio BZB 480 A-L A3 1.9 TDI AGR A3 1.9 TDI ATD 480 A-L A3 1.9 TDI 2002 AXR 523 A-R A3 1.9 TDI ALH 480 A-L A3 1.9 TDI AHF A3 1.9 TDI ASV A3 1.9 TDI (Automat), 1.9 TDI (Manuell) BLS 670 A-R A3 1.9 TDI (Manuell) BLS 480 A-L 4 M A3 1.9 TDI Sportback BKC 523 A-R A3 1.9 TDIS, 1.9 TDIS Quattro ASZ M A3 2.0 FSI AXW 465 A-L A3 2.0 FSI BLR 465 A-L A3 2.0 FSI Sportback BVY 465 A-L A3 2.0 FSI sportback BLX 465 A-L A3 2.0 T FSI, 2.0 T FSI Sportback AXX 480 A-L 4 M A3 2.0 T FSI Sportback BWA 489 A-R A3 2.0 T FSI Sportback BWA 480 A-L 4 M A3 2.0 T FSI/Quattro, 2.0 T FSI/Quattro Sportback CCZ 480 A-L A3 2.0 TDI BKD 523 A-R A3 2.0 TDI CRB A3 2.0 TDI CUN CVH 16-4 M A3 2.0 TDI CRB CVH 16 4 M A3 2.0 TDI AZV 523 A-R A3 2.0 TDI CR DPF (Manuell) CBB 480 A-L 4 M A3 2.0 TDI (Automat), 2.0 TDI (Manuell) CFF 670 A-R A3 2.0 TDI (Automat), 2.0 TDI (Manuell) CFG 670 A-R A3 2.0 TDI (Manuell) BMM 480 A-L 4 M A3 2.0 TDI (Manuell) CFG 485 A-L 4 M A3 2.0 TDI (Manuell) CFF 485 A-L 4 M A3 2.0 TDI DPF, 2.0 TDI DPF Cabrio, 2.0 TDI DPF Sportback CBA 480 A-L 4 M A3 2.0 TDI Sportback BKD 523 A-R A BDB 480 A-L 4 M A3 3.2 V6 Quattro BUB 480 A-L 4 M A3 3.2 V6 Sportback BMJ 480 A-L 4 M A3 3.2 V6 Sportback BUB 480 A-L 4 M A3 3.2 V6 Sportback BDB M A V, V turbo M A4 1.8 T FSI (B8) CAB 480 C-L 4 M A4 1.8 T FSI (B8) CDH 480 C-L 4 M A4 1.8 TFSI (Manuell) CJE 485 C-L 4 M A4 1.9 Tdi AJT A4 1.9 Tdi, 1.9 Tdi Quattro AVF A4 1.9 Tdi AJM A4 1.9 Tdi AHH 254 C-R A4 1.9 Tdi AVG 254 C-R A4 1.9 Tdi Z 254 C-R A4 1.9 Tdi, 1.9 Tdi Quattro AFN 254 C-R A4 1.9 Tdi AHU 254 C-R A4 1.9 Tdi, 1.9 Tdi Quattro AFN 203 C-R A4 1.9 Tdi (B7) BKE 554 C-L A4 1.9 Tdi (B7) BRB 554 C-L A4 1.9 Tdi quattro ATJ 510 C-L A ALT A ALT 480 C-L 4 M A4 2.0 (B7) ALT 480 C-L 4 M A4 2.0 T Etanol CFK 480 C-L 4 M A4 2.0 T FSI BGB CVH 16 C-L 4 M A4 2.0 T FSI BUL CVH 16 C-L 4 M A4 2.0 T FSI BWE CVH 16 C-L 4 M A4 2.0 T FSI CDN 480 C-L 4 M A4 2.0 T FSI CDN 480 C-L 4 M A4 2.0 T FSI Cabrio BWE CVH 16 C-L 4 M A4 2.0 TDI BRD 480 C-L 4 M A4 2.0 TDI, 2.0 TDI Allroad CGL 485 C-L 4 M A4 2.0 TDi CJC M A4 2.0 TDi (B7) BPW 554 C-L A4 2.0 TDi (B7) BRE 554 C-L A4 2.0 TDi (B7) BLB 554 C-L A4 2.0 TDi (B7) BPW 480 C-L 4 M

24 Suositustaulukko > AUDI A4 2.0 TDi (B7) BRE 480 C-L 4 M A4 2.0 TDI DPF CAG 480 C-L 4 M A4 2.0 TDI DPF CAH 480 C-L 4 M A4 2.0 TDIe CAG 480 C-L 4 M A4 2.4 V BDV 203 C-L A4 2.4 V6, 2.4 V6 Quattro AGA 203 C-L A4 2.4 V AML 203 C-L A4 2.4 V APS 203 C-L A4 2.5 TDI V AFB A4 2.5 TDI V AKE A4 2.5 TDI V BAU A4 2.5 TDI V AKN A4 2.5 TDI V AKN A4 2.6 V6, 2.6 V6 Quattro ABC 203 C-L A4 2.7 TDI DPF CGK 382 C-L A4 2.8 V ACK 203 C-L A4 2.8 V AAH 203 A-L A4 2.8 V6 quattro AMX 203 C-L A4 3.0 TDI Quatro V6 (B8) CAP 480 C-R 4 M A4 3.0 TDI Quattro DPF CCW 382 C-L A5 1.8 TFSI CDH 480 C-L 4 M A5 1.8 TFSI (Manuell) CJE 485 C-L 4 M A5 1.8 TFSI Coupé CAB 480 C-L 4 M A5 2.0 TDI Cabrio, 2.0 TDI Coupé, 2.0 TDI Sportback CGL M A5 2.0 TDI Cabrio CJC M A5 2.0 TDI Coupé, 2.0 TDI Sportback CAH 480 C-L 4 M A5 2.0 TFSI Coupé CDN 480 C-L 4 M A5 2.0 TFSI Sportback CDN 480 C-L 4 M A5 2.7 TDI Coupé DPF CGK 382 C-L A5 3.0 TDI V CDU A5 3.0 TDI Coupe V6 Quatro CAP 480 C-R 4 M A5 3.0 TDI Q DPF CCW 382 C-L A V, V turbo M A6 1.9 Tdi AFN 203 C-R A6 1.9 Tdi AWX 507 C-L A6 1.9 Tdi 254 C-R A6 1.9 Tdi AVG 254 C-R A6 1.9 Tdi AFN 254 C-R A6 1.9 Tdi AJM 510 C-L A6 1.9 Tdi AVF A6 1.9 Tdi AHU 254 C-R A ABK 254 C-R A ALT A6 2.0 TDI BLB 554 C-L A6 2.0 TDI BRE 554 C-L A6 2.0 TDI CAG 480 C-L 4 M A6 2.0 TDI CAH 480 C-L 4 M A6 2.0 TDI CGL 485 C-L 4 M A6 2.0 TDI BRE 480 A-L 4 M A6 2.0 TDIe CAG 480 C-L 4 M A6 2.0 TFSI BPJ CVH 16 C-L 4 M A6 2.0 TFSI CDN 480 C-L 4 M A AAR 203 C-R A AAR 166 C-R A6 2.4 V ARN 203 C-L A6 2.4 V AGA 203 C-L A6 2.4 V BDV 203 C-L A6 2.4 V AML 203 A-L A6 2.4 V APS 203 C-L A6 2.4 V ASM 203 C-L A6 2.4 V BDW M A6 2.4 V6 ARJ 203 C-L A6 2.5 TDI AAT 203 C-R A6 2.5 TDI AEL 309 C-R A6 2.5 V6 TDI 2002 AYM A6 2.5 V6 TDI BDG A6 2.5 V6 TDI AFB A6 2.5 V6 TDI AKN A6 2.5 V6 TDI, 2.5 V6 TDI Allroad AKE A6 2.5 V6 TDI BFC A6 2.5 V6 TDI Allroad BAU A6 2.5 V6 TDI Allroad BCZ A6 2.6 V ABC 203 C-L

25 Suositustaulukko > AUDI A6 2.7 TDI CAN 382 C-L A6 2.7 TDI Quattro DPF CAN 382 C-L A6 2.7 V6 BI TURBO AZA 591 C-L A6 2.7 V6 BI TURBO AJK 591 C-L A6 2.7 V6 BI TURBO Allroad ARE 591 C-L A6 2.7 V6 BI TURBO Allroad BES 591 C-L A6 2.8 V AMX 203 C-L A6 2.8 V ACK 203 A-L A6 2.8 V AQD 203 A-L A6 2.8 V APR 203 A-L A6 2.8 V AAH 203 A-L A6 3.0 TFSI CGW 485 C-L 4 M A6 3.0 TDI CLA 711 C-L A6 3.0 TDI CDU 711 C-L A6 3.0 TDI Quattro DPF CDYC 382 C-L A6 3.0 TDI Quattro DPF CDYA 382 C-L A6 3.0 V6 without circ pump ASN 480 C-L A6 3.2 FSI V AUK 485 C-L 4 M A7 3.0 TDI CGQ 711 C-L A7 3.0 TDI CDU 711 C-L A7 3.0 TFSI CGW M A8 2.8 V ACK 203 A-L A8 2.8 V AAH 203 A-L A8 2.8 V APR 203 C-L A8 2.8 V AQD 203 C-L A8 2.8 V AMX 203 C-L A8 3.0 TDI V CDT 382 C-L Q3 2.0 TDI CFG 670 A-R Q3 2.0 TDI CFF 670 A-R Q3 2.0 TFSI CPS 480 A-L Q3 2.0 TFSI CCZ 480 A-L Q5 2.0 TDI CGL M Q5 2.0 TDI CJC M Q5 2.0 TDI CR DPF CAH 480 C-L 4 M Q5 2.0 TDI Quatro CAG 480 C-L 4 M Q5 2.0 TFSI Hybrid CHJ 480 A-L 4 M Q5 2.0 TFSI Quattro CDN 480 C-L 4 M Q5 3.0 TDI DPF CCW 382 C-L Q7 3.0 TDI Quattro DPF CCM 382 C-L Q7 3.0 TDI Quattro DPF CAS 573 C-R Q7 3.0 TDI V BUG 573 C-R Q7 3.0 TDI V CJM 382 C-L Q7 3.0 TDI V CJG 382 C-L Q7 3.0 TDI V CRC RS4 2.7 V6 BI TURBO ASJ 591 C-L S3 2.0, 2.0 Sportback CDL 480 A-L 4 M S3 2.0 T FSI BHZ 489 A-R S3 2.0 T FSI BHZ 480 A-L 4 M S4 2.7 V6 BI-TURBO AZB 591 C-L S4 2.7 V6 BI-TURBO AGB 591 C-L TT 1.8 T AJQ M TT 1.8 T AUQ 524 A-R TT 1.8 T FSI CDA 480 A-L TT 1.8 T Quattro ARY 513 A-L TT 1.8 T Roadster AJQ 513 A-L TT 1.8 TSI CES 480 A-L TT 2.0 T FSI BWA 489 A-R TT 2.0 TDi Quattro CBB 480 A-L 4 M TT 3.2 V BUB 480 A-L 4 M TT Coupe 1.8 T AJQ M TT Coupé 2.0 T FSI BWA 480 A-L 4 M TT Coupé 3.2 Quattro BUB 480 A-L 4 M TT Roadster 1.8 T FSI CDA 480 A-L TT Roadster 2.0 T FSI BWA 480 A-L 4 M TT Roadster 2.0 TDi Quattro CBB 480 A-L 4 M TT Roadster 3.2 Quattro BUB 480 A-L 4 M TTS Coupé 2.0 T CDL 480 A-L 4 M TTS Roadster 2.0 T CDL 480 A-L 4 M

26 Suositustaulukko > BMW BMW 114d [F20] [1T91], [F21] [1N51] N47 CVH 16 C-L 4 M i [F20] [1R11], [F21] [1P11] N C-R d [E87] N C-L 4 M d [F20] [1C71], [F21] [1N11] N47 CVH 16 C-L 4 M d [F20] [1C71] N47 CVH 16 C-L 4 M d [F21] [1N71] N47 CVH 16 C-L 4 M d ed [F20] [1C91], [F21] [1N31] N47 CVH 16 C-L 4 M d ed [F20] [1C91], [F21] [1N31] N47 CVH 16 C-L 4 M i [E81/87] (Manuell) N43B20A 674 C-R i [E87] N45 B16 AB 485 C-R 4 M i [E87] N45 B16 AB 674 C-R i [E87] N C-R i [F20] [1A11], [F21] [1D11] N C-R d [E87] M47N C-L 4 M d [E87] N C-L 4 M d [F20] [1C11], [F21] [1E11], xdrive [F20] [1T51], xdrive [F21] [1X51] N47 CVH 16 C-L 4 M d [F20] [1C11], [F21] [1E11], xdrive [F20] [1T51], xdrive [F21] [1X51] N47 CVH 16 C-L 4 M i (E87) N C-R i [E87] N C-R 4 M i [E87] N C-R d [E82] N C-L 4 M d [E87] M47TU 485 C-L 4 M d [F20] [1C31], [F21] [1E31], xdrive [F20] [1B51], xdrive [F21] [1E51] N47 CVH 16 C-L 4 M d [F20] [1C31], [F21] [1E31], xdrive [F20] [1B51], xdrive [F21] [1E51] N47 CVH 16 C-L 4 M i (E87) N C-R i [E87] N46 B20 AB 485 C-R 4 M i [E87] N46 B20 AB 674 C-R d [E82] N C-L 4 M d [F20] [1C51], [F21] [1E71] N47 CVH 16 C-L 4 M d [F20] [1C51], [F21] [1E71] N47 CVH 16 C-L 4 M i Automat [UC31] [E82] N C-L i [E87] N52B30A 675 C-L i Automat [E82/88] N55B30A 675 C-L is [E82] N C-L d [E90] N C-L 4 M d [F30] [3D91], [F31] [3K91] N47 CVH 16 C-L 4 M d [F30] [3D91], [F31] [3K91] N47D20 CVH 16 C-L 4 M i (E90) N46B C-R i [E30] 09/1988- M C-R i [E36 Compact] M43 Tü 226 C-R i [E36] M C-R i [E46] N42B C-R i [E46] N46B C-R i [E46] M C-R i [E90] N45N 674 C-R i [E90] [PF31], [E90] [VF31], [E91] [US11] N C-R i [E90] [VA11] N C-R i [F30] [3A11], [F31] [3G11] N C-R ti [E46 Compact] N C-R TDS [E36] M C-R d [E90] N C-L 4 M d [F30] [3D11], [F31] [3K11], xdrive [F30] [3J31], xdrive [F31] [8J31] N47 CVH 16 C-L 4 M d [F30] [3D11], [F31] [3K11], xdrive [F30] [3J31], xdrive [F31] [8J31] N47 CVH 16 C-L 4 M d GT [F34] [3Y11] N47 CVH 16 C-L 4 M i [E36] M C-R i [E46] M C-R i [E46] N42B C-R i [E90] N46B20BY 485 C-R 4 M i [E90], [E90] [PF51], [E90] [VF51], [E91] [US31], [E91] [VR31] N C-R i [E90] N46B20BY 674 C-R i [E90] [VR51] N C-R i S 16V [E36] M C-R ti [E36 Compact] M C-R ti [E46] N42B20A 674 C-R d [E46] M47TU 485 C-L 4 M d [E90/E91/E92/E93] N47D20A 485 C-L 4 M

27 Suositustaulukko > BMW d [E90] M47TU 485 C-L 4 M d [F30] [3D31], [F31] [3K31], ed [F30] [3E11], N47 CVH 16 C-L 4 M ed [F31] [3L11], xdrive [F30] [3D51], xdrive [F31] [3K51] 320d [F30] [3D31], [F31] [3K31], xdrive [3D51] [F30], xdrive [3K51] [F31] N47 CVH 16 C-L 4 M d GT [F34] [3Y31], xdrive [F34] [3Y51] N47 CVH 16 C-L 4 M i [E36] M C-R i [E46] M C-R i [E46] M52 tü 339 C-R i [E90] N46B20BA 485 C-R 4 M i [E90] N C-R 4 M i [E90] N C-R i [E90], [E90] [PG31], [E90] [VF91], [E91] [US91], N C-R [E91] [VR91], [E92] [KD71], [E92] [WA71], [E93] [DV51], [E93] [WK71] 320i [E90] [VA71], [E91] [VR71] N C-R i [F30] [3B11], [F31] [3G71] N20 CVH 16-4 M i 24V [E36] M C-R i GT [F34] [3X11], xdrive [F34] [3Z71] N20 CVH 16-4 M Si [E90] N C-R Si [E90] [VF71] N C-R i [E36] M C-R i [E46] M52 tü 339 C-R ti [E36 Compact] M C-R d [F30] [3D71], [F31] [3K71] N47 CVH 16 C-L 4 M d GT [F34] [3Y71] N47 CVH 16 C-L 4 M i (Automat) [E90] N52K 675 C-L i (Automat) [E90] N C-L i (Automat) [E90] N C-L i (Automat) [E92/93] N53B30A 675 C-L i (Automat) [E92] [WB31] N C-L i [E46] M C-R i 24V [E36] M C-R ti [E46 Compact] M C-R i [E36] M C-R i [E46] M52 tü 339 C-R i [F30] [3A51], [F31] [3G51], N20 CVH 16-4 M xdrive [F30] [3B51], xdrive [F31] [3H51] 3 328i GT [F34] [3X31], xdrive [F34] [3X51] N20 CVH 16-4 M d [E46] M57D C-L 4 M d [F30] [3E51], [F31] [3L51], xdrive [F30] [3E31], xdrive [F31] [3L31] N57 CVH 16 C-L 4 M i (Automat) (E90) N C-L i (Automat) [E90] [PM11] N C-L i (Automat) [E90] [VE71], (Automat) [E91] [UV51] N C-L i (Automat) [E91] [VS31] N C-L i (Automat) [E92] [WB51] N C-L i (Automat) [E92] [WE71] N C-L i [E46] M C-L xd (E46) M57TU 485 C-L 4 M d [E90] M52T2 485 C-L 4 M d Automat (E90) M57 D30 N2 735 C-R d Automat (E90) [PN71], Automat (E91) [UX71] M C-R d xdrive [F30] [3J71] N57 CVH 16 C-L 4 M i Automat [E90/91/92/93] N55B30A 675 C-L i Automat [E90] [PM71], Automat [E91] [UV71] N C-L i Automat [E90] [VB71], Automat [E93] [WL71] N C-L i Automat [E91] [VS71] N C-L i Automat [E92] [WB71] N C-L i Coupé Automat (E90) N C-L i xdrive [F30] [3B91] N M i xdrive [F31] [3H91] N M d [F32] [3P11], xdrive [F32] [3P31] N47 CVH 16 C-L 4 M i [F32] [3N31], xdrive [F32] [3N51] N20 CVH 16-4 M d [F10] [5C11], [F11] [5J11] N47 CVH 16 C-L 4 M i [E34] M C-R i [E34] 09/ M C-R d [E39] M C-L 4 M d [E60/61] N C-L 4 M d [E60] M47TU 485 C-L 4 M d [5C31] [F10] N47 CVH 16 C-L 4 M d [5J31] [F10] N47 CVH 16 C-L 4 M d [FW11] [F10] N47 CVH 16 C-L 4 M d [MX11] [F11] N47 CVH 16 C-L 4 M

28 Suositustaulukko > BMW d xdrive [5B91] [F10] N47 CVH 16 C-L 4 M d xdrive [5J51] [F11] N47 CVH 16 C-L 4 M i [E34] M20 (6-cyl) 208 C-R i [E39] M C-R i [E39] M C-R i [E39] M52 tü 339 C-R i [E60/61] N C-R i [E60] M C-R i [E60] M C-R i [NT31] [E60] N C-R i [PT11] [E61] N C-R i [XG11] [F10] N20 CVH 16-4 M i [XL11] [F11] N20 CVH 16-4 M i 24V [E34] M50 (6-cyl) 208 C-R i [E39] M52 tü 339 C-R i [E39] M C-R i (Automat) (E60/61) N C-L i (Automat) [E60/61] N C-L i (Manuell) (E60/61) N C-L i (Manuell) [E60] N52B25AE 675 C-L i [NE31] [E60] N C-L i [NL31] [E61] N C-L i [NU31] [E60] N C-L i [PU31] [E61] N C-L d [E60/61] M C-L 4 M d [5C71] [F10] N47 CVH 16 C-L 4 M d [5J71] [F11] N47 CVH 16 C-L 4 M d [XA31] [F10] N47 CVH 16 C-L 4 M d [XB31] [F11] N47 CVH 16 C-L 4 M d xdrive [5C91] [F10] N47 CVH 16 C-L 4 M d xdrive [5J91] [F11] N47 CVH 16 C-L 4 M d xdrive [XA11] [F10] N47 CVH 16 C-L 4 M d xdrive [XB91] [F11] N47 CVH 16 C-L 4 M i [E34] M20 (6-cyl) 208 C-R i [E39] M C-R i [E39] M52 tü 339 C-R i [E60/61] N C-L i [E60] M C-R i [E60] N52B25AF 675 C-L i (Automat) [E60/61] N C-L i (Automat) [E60] N C-L i [NE51] [E60] N C-L i [NL51] [E61] N C-L i [NU71] [E60] N C-L i [PU71] [E61] N C-L i 24V [E34] M50 (6-cyl) 208 C-R tds [E34] M C-R xi [E60/61] N C-R xi [E60] N52B25AF 584 C-R i [E34] M C-R i [E39] M C-R i [E39] M52 tü 339 C-R i [5A51] [F10] N20 CVH 16-4 M i [5G51] [F11] N20 CVH 16-4 M i GT [SZ61] [F07] N20 CVH 16-4 M i xdrive [5A71] [F10] N20 CVH 16-4 M i xdrive [5G71] [F11] N20 CVH 16-4 M i xdrive [XH31] [F10] N20 CVH 16-4 M i xdrive [XL51] [F11] N20 CVH 16-4 M d (E60) M57TU 485 C-L 4 M d [E39] M C-L 4 M d [5D11] [F10] N57 CVH_19mm - 4 M d [5K11] [F11] N57 CVH_19mm - 4 M d xdrive [5D31] [F10] N57 CVH_19mm - 4 M d xdrive [5K31] [F11] N57 CVH_19mm - 4 M i [E34] M30 (6-cyl) 208 C-R i [E60] M C-R i (Automat) [E60/61] N C-L i (Automat) [E60] N C-L i [ND71] (Automat) [E60] N C-L i [NE71] (Automat) [E60] N C-L i [NK71] (Automat) [E61] N C-L i [NL71] (Automat) [E61] N C-L
