Tulo- ja poistoilmaventtiili

Transkriptio

1 T 1.2/1/FI/2 Tulo- ja poistoilmaventtiili Malli Maahantuoja Oy Teknocalor Ab Puh Telefax Sinikellonkuja 4 teknocalor@teknocalor.fi Vantaa

2 Sisältö Tuotekuvaus Rakenne Materiaalit Tuotekuvaus 2 Rakenne Materiaalit 2 Mitat Asennus 3 Valintataulukko 3 Määritelmät Aerodynaamiset tiedot 4 Äänitiedot 5 Tilaustiedot 6 Z- Tuotekuvaus Venttiilit mallia soveltuvat kaikkiin ilmastointijärjestelmiin. Siksi ne on muotoiltu vastaamaan vaativimpiakin mukavuuskriteerejä. Tarpeen mukaan voidaan valita tuloilmaventtiili (malli Z-) tai poistoilmaventtiili (malli ). Ilman virtausmäärää voidaan säätää kiertämällä venttiilin lautasta. Näin voidaan muuttaa ääni- ja painehäviöominaisuuksia. Rakenne Venttiili koostuu venttiilirenkaasta ja venttiilin lautasesta. Parhaan mahdollisen istuvuuden takaamiseksi venttiilirengas on varustettu reunatiivisteellä. Ilman virtausmäärää voidaan säätää muuttamalla raon korkeutta kiertämällä venttiilin lautasta. Venttiilin lautanen on kiinnitetty vastamutterilla. Materiaali Teräksinen etulevy on maalattu elektrostaattisella jauhemaalilla (vastaava kuin RAL 9010, pinnan paksuus 60 µm), kierrekara ja mutteri ovat galvanoitua terästä ja asennuskehys galvanoitua teräslevyä. 2

3 Mitat Asennus tiedot Valintataulukko Mitat Valintataulukko (ks. määritelmät sivulla 4) Paino Malli Koko B C D D 1 E* kg Z , , , , , , , ,670 * Mitta E on asetettava käytettyjen johtojen mukaan! Malli s = 0 mm Z- s = 12 mm Koko pt L WA L m 3 /h l/s Pa db(a) m , , , ,6 50 Asennustiedot - ja Z--mallien mukana toimitetaan asennuskehys. Yksikkö kiinnitetään asennuskehykseen pikaliittimellä. 50 E * C D E * C D Mallien ja Z- asennuskehys Z- B (9) 8 ( ) NW 160/200 C D 1 50 Asennuskehys kiinnitetään ruuveilla laipan reikiin. (9) 8 B ( ) NW 160/200 3

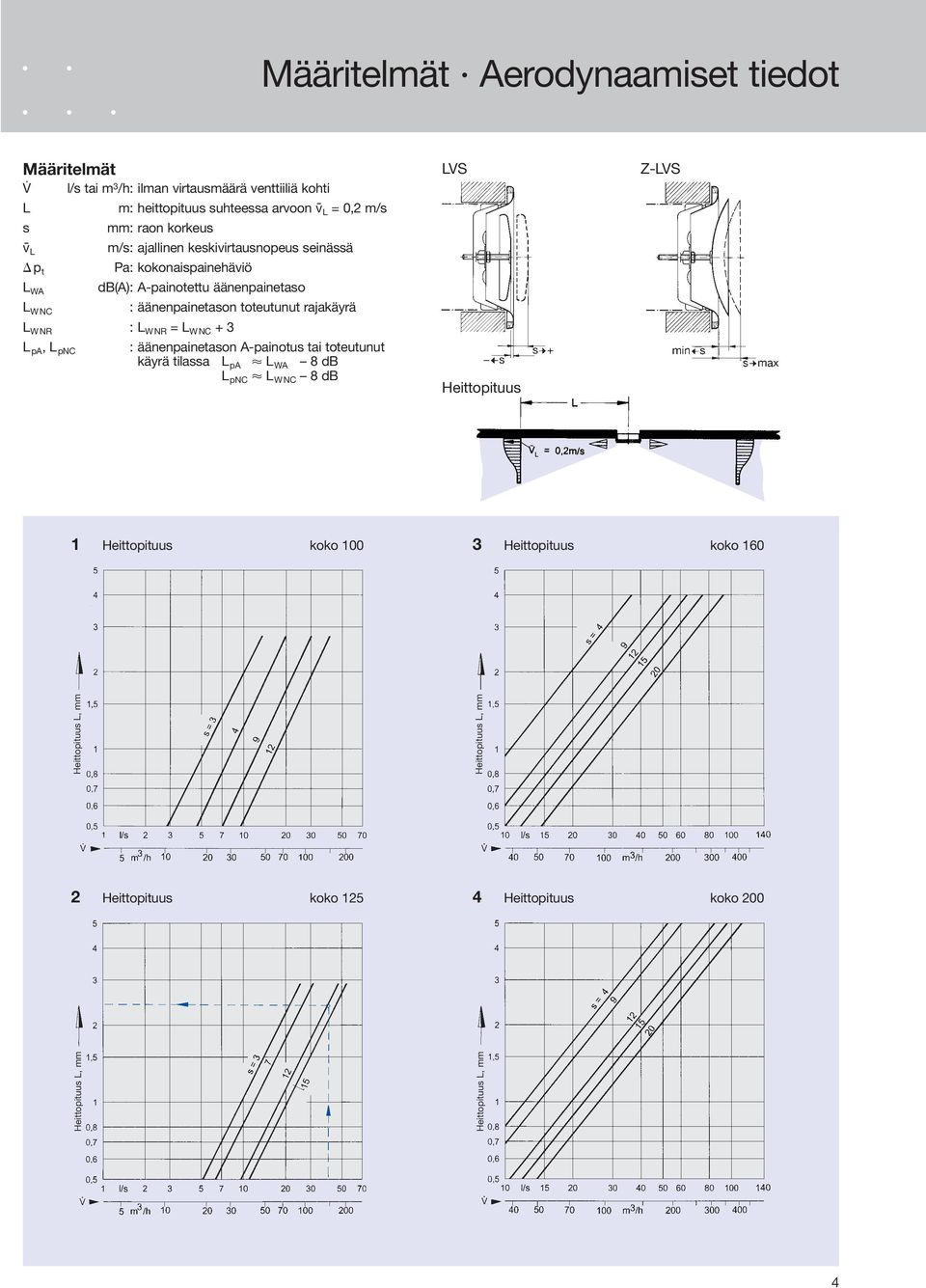

4 Määritelmät Aerodynaamiset tiedot Määritelmät l/s tai m 3 /h: ilman virtausmäärä venttiiliä kohti L s v - L p t L WA L WNC m: heittopituus suhteessa arvoon v - L = 0,2 m/s mm: raon korkeus m/s: ajallinen keskivirtausnopeus seinässä Pa: kokonaispainehäviö db(a): A-painotettu äänenpainetaso L WNR :L WNR = L WNC + 3 L pa, L pnc : äänenpainetason toteutunut rajakäyrä : äänenpainetason A-painotus tai toteutunut käyrä tilassa L pa L WA 8 db L pnc L WNC 8 db Heittopituus Z- 1 Heittopituus koko Heittopituus koko Heittopituus koko Heittopituus koko 200 4

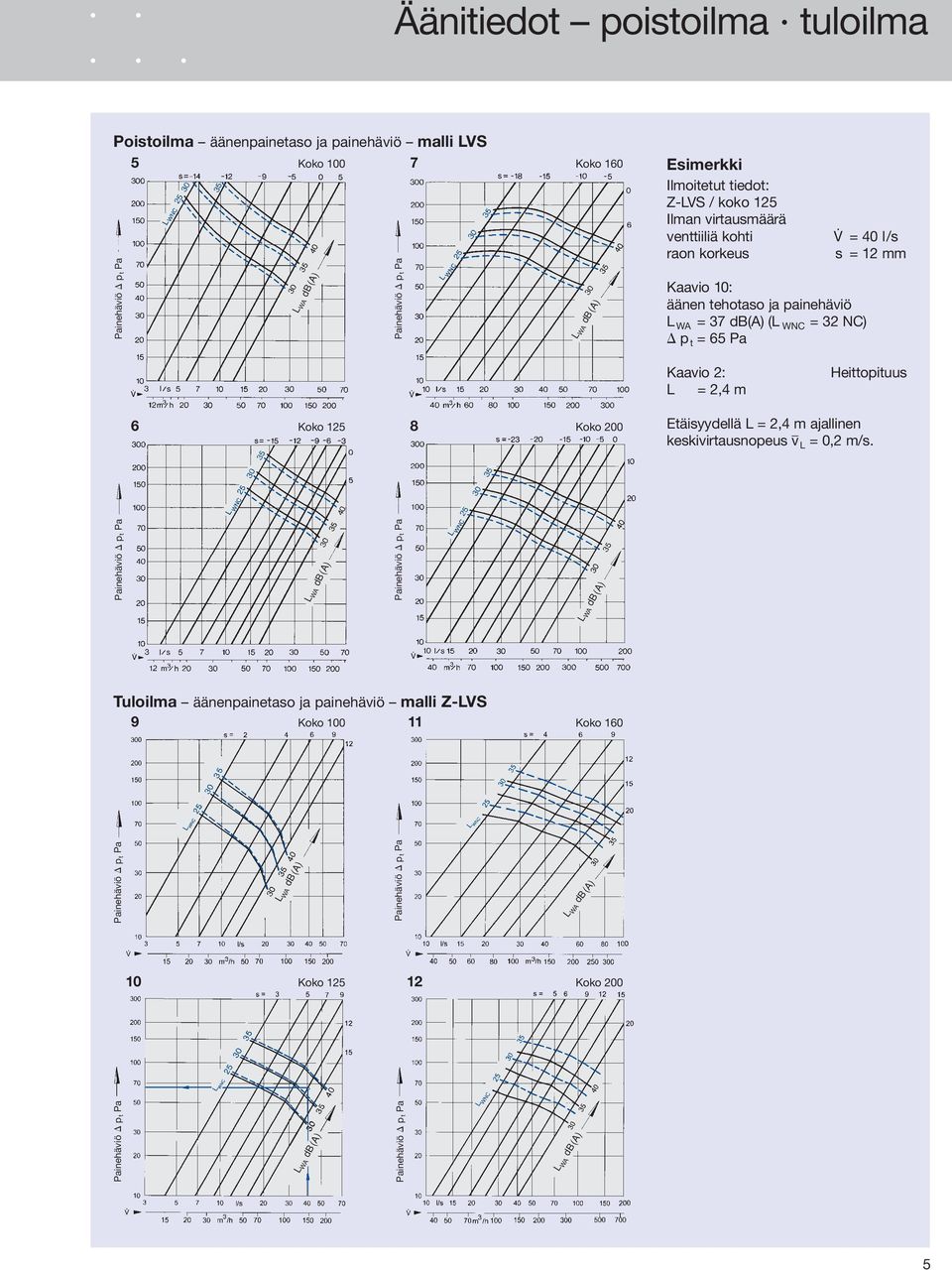

5 Äänitiedot poistoilma tuloilma Poistoilma äänenpainetaso ja painehäviö malli 5 Koko Koko 160 Esimerkki Ilmoitetut tiedot: Z- / koko 125 Ilman virtausmäärä venttiiliä kohti raon korkeus Kaavio 10: äänen tehotaso ja painehäviö L WA = 37 db(a) (L WNC = 32 NC) p t = 65 Pa = 40 l/s s = 12 mm Kaavio 2: L = 2,4 m Heittopituus 6 Koko Koko 200 Etäisyydellä L = 2,4 m ajallinen keskivirtausnopeus ƒ L = 0,2 m/s. Tuloilma äänenpainetaso ja painehäviö malli Z- 9 Koko Koko Koko Koko 200 5

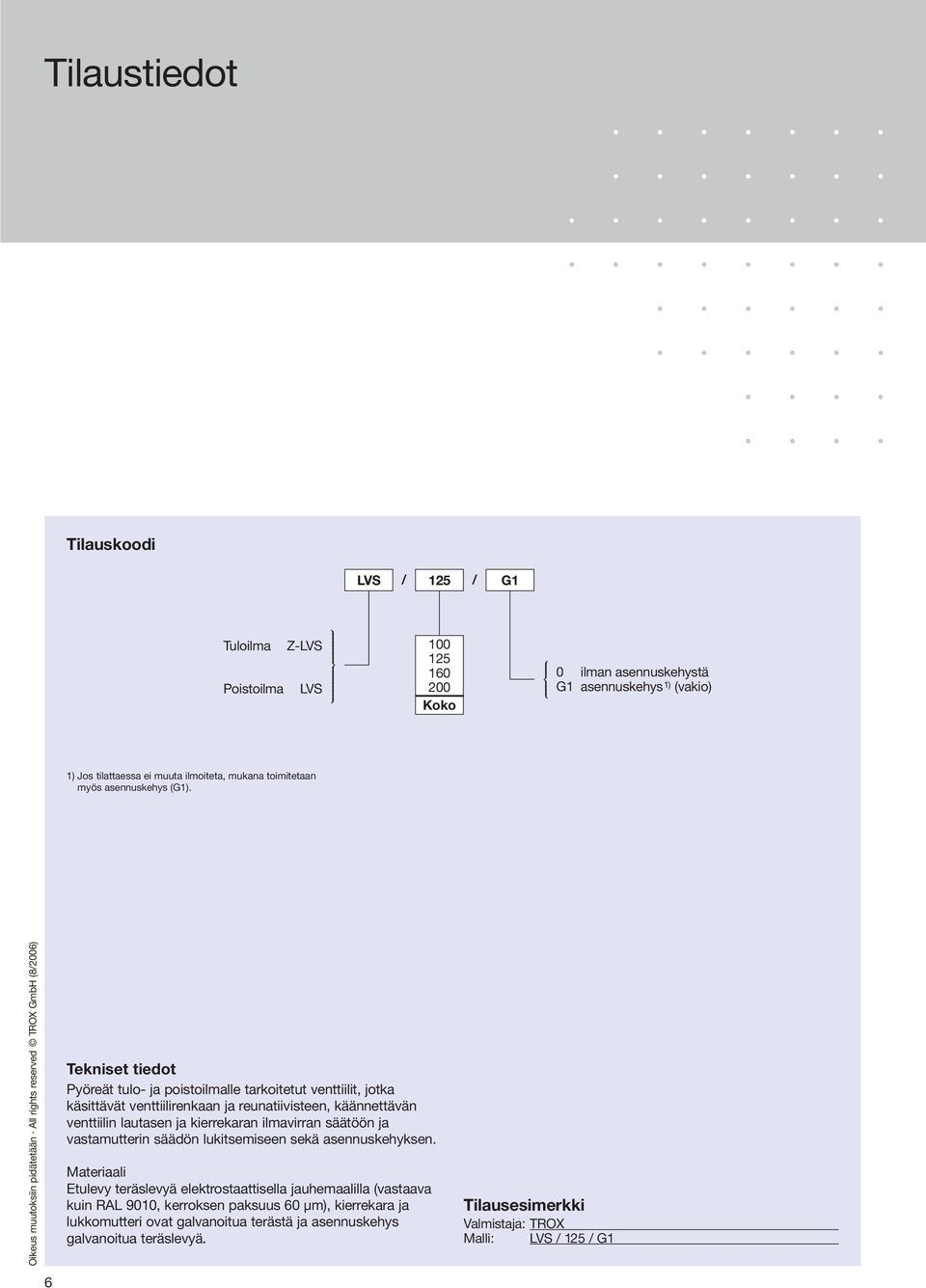

6 Tilaustiedot Tilauskoodi / / 125 G1 Tuloilma Z- Poistoilma IEOEP Koko TEZEU 0 ilman asennuskehystä G1 asennuskehys 1) (vakio) 1) Jos tilattaessa ei muuta ilmoiteta, mukana toimitetaan myös asennuskehys (G1). Oikeus muutoksiin pidätetään All rights reserved TROX GmbH (8/2006) Tekniset tiedot Pyöreät tulo- ja poistoilmalle tarkoitetut venttiilit, jotka käsittävät venttiilirenkaan ja reunatiivisteen, käännettävän venttiilin lautasen ja kierrekaran ilmavirran säätöön ja vastamutterin säädön lukitsemiseen sekä asennuskehyksen. Materiaali Etulevy teräslevyä elektrostaattisella jauhemaalilla (vastaava kuin RAL 9010, kerroksen paksuus 60 µm), kierrekara ja lukkomutteri ovat galvanoitua terästä ja asennuskehys galvanoitua teräslevyä. Tilausesimerkki Valmistaja: TROX Malli: / 125 / G1 6
