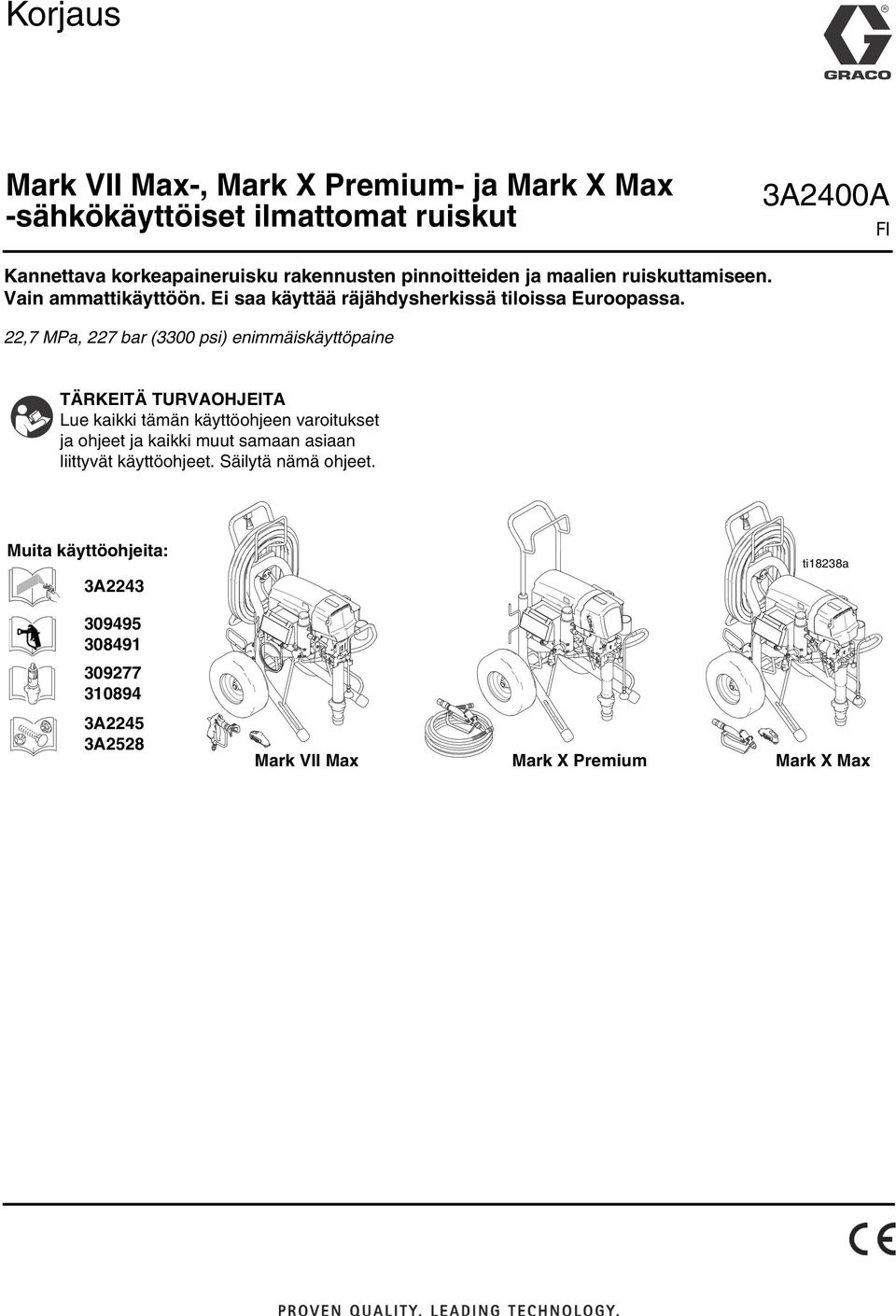

1 Korjaus Mark VII Max-, Mark X Premium- ja Mark X Max -sähkökäyttöiset ilmattomat ruiskut 3A2400A FI Kannettava korkeapaineruisku rakennusten pinnoitteiden ja maalien ruiskuttamiseen. Vain ammattikäyttöön. Ei saa käyttää räjähdysherkissä tiloissa Euroopassa. 22,7 MPa, 227 bar (3300 psi) enimmäiskäyttöpaine TÄRKEITÄ TURVAOHJEITA Lue kaikki tämän käyttöohjeen varoitukset ja ohjeet ja kaikki muut samaan asiaan liittyvät käyttöohjeet. Säilytä nämä ohjeet. Muita käyttöohjeita: 3A2243 ti18238a A2245 3A2528 Mark VII Max Mark X Premium Mark X Max

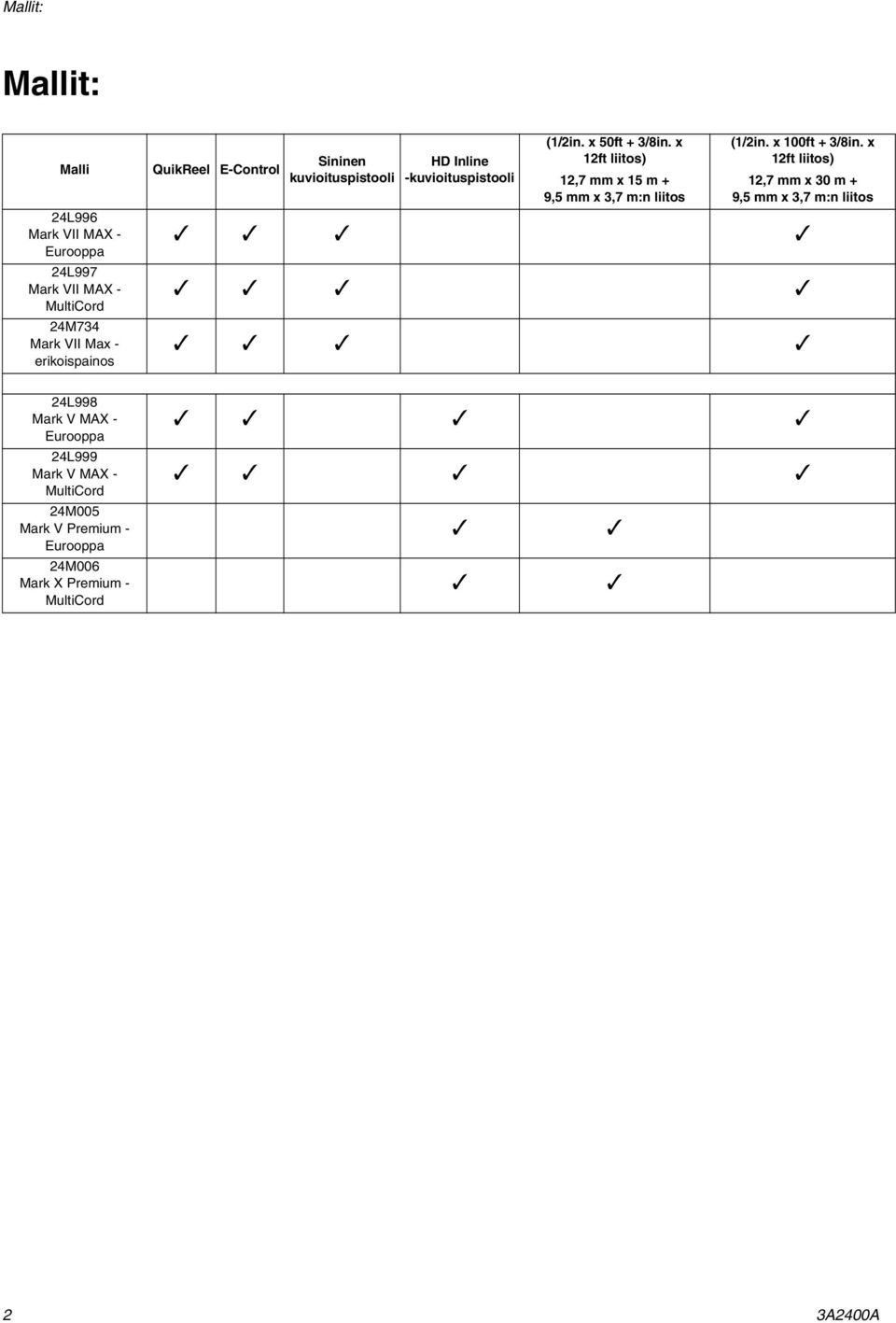

2 Mallit: Mallit: Malli 24L996 Mark VII MAX - Eurooppa 24L997 Mark VII MAX - MultiCord 24M734 Mark VII Max - erikoispainos QuikReel E-Control Sininen kuvioituspistooli HD Inline -kuvioituspistooli (1/2in. x 50ft + 3/8in. x 12ft liitos) 12,7 mm x 15 m + 9,5 mm x 3,7 m:n liitos (1/2in. x 100ft + 3/8in. x 12ft liitos) 12,7 mm x 30 m + 9,5 mm x 3,7 m:n liitos 24L998 Mark V MAX - Eurooppa 24L999 Mark V MAX - MultiCord 24M005 Mark V Premium - Eurooppa 24M006 Mark X Premium - MultiCord 2 3A2400A

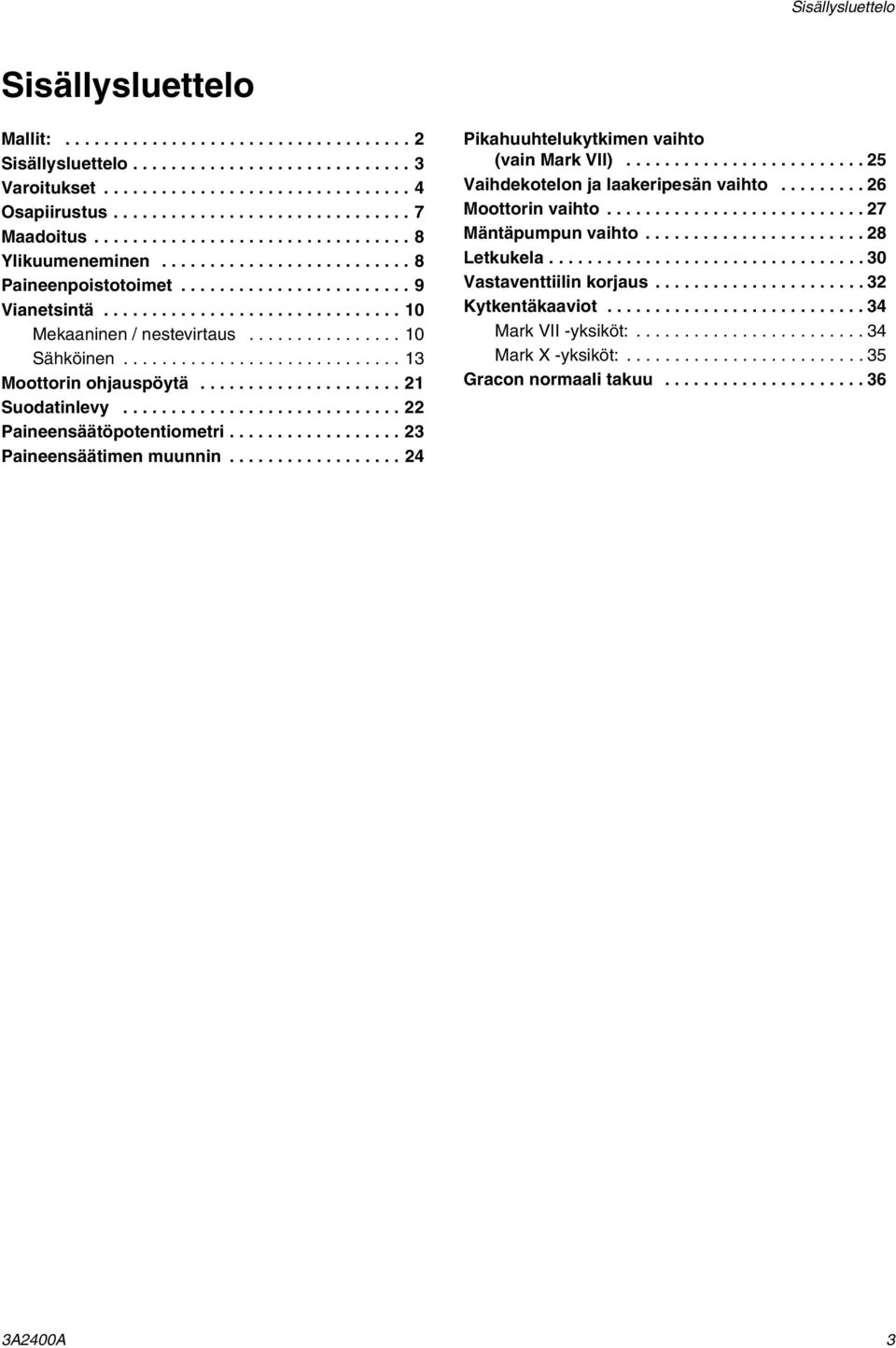

3 Sisällysluettelo Sisällysluettelo Mallit: Sisällysluettelo Varoitukset Osapiirustus Maadoitus Ylikuumeneminen Paineenpoistotoimet Vianetsintä Mekaaninen / nestevirtaus Sähköinen Moottorin ohjauspöytä Suodatinlevy Paineensäätöpotentiometri Paineensäätimen muunnin Pikahuuhtelukytkimen vaihto (vain Mark VII) Vaihdekotelon ja laakeripesän vaihto Moottorin vaihto Mäntäpumpun vaihto Letkukela Vastaventtiilin korjaus Kytkentäkaaviot Mark VII -yksiköt: Mark X -yksiköt: Gracon normaali takuu A2400A 3

4 Varoitukset Varoitukset Seuraavat varoitukset koskevat laitteen asennusta, käyttöä, maadoitusta, kunnossapitoa ja korjausta. Huutomerkki tarkoittaa yleisluontoista varoitusta ja vaaran merkki toimenpidekohtaisia vaaroja. Lue varoitukset, kun nämä symbolit ovat esillä tässä ohjeessa. Tästä osasta puuttuvat tuotekohtaiset vaara- ja varoitussymbolit saattavat esiintyä tarvittaessa muualla tässä ohjeessa. VAARA MAADOITUS Tuotteen on oltava maadoitettu. Oikosulun sattuessa maadoitus vähentää sähköiskun vaaraa tarjoten sähkövirralle poistumistien. Tämä tuote on varustettu johdolla, jossa on maadoitusjohto ja sopiva maadoitusliitin. Pistoke on kytkettävä pistorasiaan, joka on asennettu ja maadoitettu kaikkien paikallisten säännösten ja määräysten mukaisesti. Maadoitusliittimen virheellinen asennus voi aiheuttaa sähköiskuvaaran. Mikäli johto tai liitin vaatii korjausta tai vaihtoa, älä yhdistä maadoitusjohtoa kumpaankaan litteäpäiseen napaan. Eristetty johto, jonka vihreässä ulkopinnassa on tai ei ole keltaisia raitoja, on maadoitusjohto. Tarkista asia valtuutetun sähköasentajan tai huoltomiehen kanssa, jos maadoitusohjeet ovat epäselvät tai jos epäilet laitteen kunnollista maadoitusta. Älä muuta liitintä. Jos se ei sovi pistorasiaan, anna valtuutetun sähköasentajan asentaa pistorasia. Tätä tuotetta käytetään nimellisjännitteellä 230 V (tai 110 V Iso-Britannian malleissa) ja siinä on samanlainen maadoitusliitin, kuin alla olevassa kuvassa on esitetty. Liitä tuote vain sellaiseen pistorasiaan, jossa on sama kokoonpano kuin liittimessä. Älä käytä tämän tuotteen kanssa adapteria. Jatkojohdot: Käytä ainoastaan 3-johtoista jatkojohtoa, jossa on maadoitusliitin ja pistorasiaa, johon tuotteen liitin sopii. Varmista, että jatkojohto ei ole vaurioitunut. Mikäli jatkojohto on välttämätön, käytä vähintään 12 AWG:tä (2,5 mm 2 ) johtamaan tuotteen vaatimaa virtaa. Liian pieni johto aiheuttaa häviön verkkojännitteessä sekä tehohäviön ja ylikuumenemista. 4 3A2400A

5 Varoitukset VAARA TULIPALON JA RÄJÄHDYKSEN VAARA Syttyvät höyryt, kuten liuotin- ja maalihöyryt, voivat syttyä tai räjähtää työskentelyalueella. Estä tulipalo ja räjähdys seuraavasti: Älä ruiskuta syttyviä tai tulenarkoja materiaaleja lähellä avotulta tai tulenlähteitä kuten savukkeet, moottorit ja sähkölaitteet. Laitteen läpi virtaava maali tai liuotin voi aiheuttaa staattista sähköä. Staattinen sähkö luo tulipalon tai räjähdyksen vaaran maalien tai liuotinaineiden höyryjen lähellä. Kaikkien ruiskutusjärjestelmän osien, kuten pumpun, letkukokoonpanon, ruiskutuspistoolin ja ruiskutusalueella ja sen lähellä olevien kohteiden tulee olla asianmukaisesti maadoitettuja ja suojattuja staattista sähköpurkausta ja kipinöintiä vastaan. Käytä Gracon sähköä johtavia tai maadoitettuja korkeapaineisten, ilmattomien maaliruiskujen letkuja. Varmista, että kaikki säiliöt ja keräysjärjestelmät on maadoitettu staattista sähköpurkausta vastaan. Yhdistä maadoitettuun pistorasiaan ja käytä maadoitettuja jatkojohtoja. Älä käytä 3-2-sovitinta. Älä käytä halogenoitua hiilivetyä sisältävää maalia tai liuotinta. Pidä ruiskutusalue hyvin tuuletettuna. Huolehdi, että raitista ilmaa on koko työskentelyalueella. Pidä pumppukokoonpano hyvin tuuletetulla alueella. Älä ruiskuta pumppukokoonpanoa. Älä tupakoi ruiskutusalueella. Älä käytä valokytkimiä, moottoreita tai muita kipinöitä synnyttäviä tuotteita ruiskutusalueilla. Pidä alue puhtaana ja vapaana maali- tai liuotinsäiliöistä, räteistä tai muista syttyvistä materiaaleista. Tutustu ruiskuttamasi maalin tai liuottimen ominaisuuksiin. Tutustu käyttöturvatiedotteeseen (MSDS) ja maali- ja liuotinsäiliöiden etiketteihin. Noudata maalin tai liuottimen valmistajan turvaohjeita. Sammuttimet on pidettävä käsillä koko työskentelyn ajan. Ruisku aiheuttaa kipinöitä. Jos palavaa nestettä käytetään laitteen lähellä tai sen huuhteluun tai puhdistukseen, ruisku on pidettävä vähintään 6 metrin päässä räjähtävistä kaasuista. NESTEEN TUNKEUTUMISVAARA Korkeapaineruisku voi ruiskuttaa myrkkyjä kehon sisälle ja aiheuttaa vakavia ruumiinvammoja. Jos näin tapahtuu, hakeudu välittömästi lääkärin hoitoon. Älä osoita ruiskulla ihmisiä tai eläimiä tai ruiskuta heitä. Pidä kädet ja muut kehon osat poissa poistoyksiköstä. Älä esimerkiksi yritä tukkia vuotoja millään kehon osalla. Käytä aina ruiskutussuuttimen suojusta. Älä ruiskuta ilman suuttimen suojusta. Käytä Gracon suuttimia. Ole varovainen puhdistaessasi ja vaihtaessasi suuttimia. Mikäli suutin tukkeutuu ruiskutettaessa, noudata Paineenpoistotoimia laitteen sammuttamisessa ja paineen poistamisessa, ennen kuin irrotat suuttimen puhdistamista varten. Älä jätä laitetta jännitteisenä tai paineisena ilman valvontaa. Kun laite ei ole käytössä, sammuta se ja noudata Paineenpoistotoimia laitteen sammuttamisessa. Korkeapaineruisku voi ruiskuttaa myrkkyjä kehon sisälle ja aiheuttaa vakavia ruumiinvammoja. Jos näin tapahtuu, hakeudu välittömästi lääkärin hoitoon. Tarkista letkut ja osat vaurioiden varalta. Vaihda kaikki vaurioituneet letkut ja osat. Tämä järjestelmä pystyy tuottamaan 227 barin (22,7 MPa:n, 3300 psi:n) paineen. Käytä Gracon varaosia tai varusteita, jotka on normitettu vähintään 227 barin (22,7 MPa:n, 3300 psi:n) paineelle. Lukitse aina liipaisimen lukko, kun et käytä ruiskua. Varmista, että liipaisimen lukko toimii kunnolla. Varmista, että kaikki liitännät ovat kunnolla kiinni ennen laitteen käyttöä. Opettele, miten laite sammutetaan ja paine poistetaan nopeasti. Tutustu kunnolla kaikkiin säätimiin. 3A2400A 5

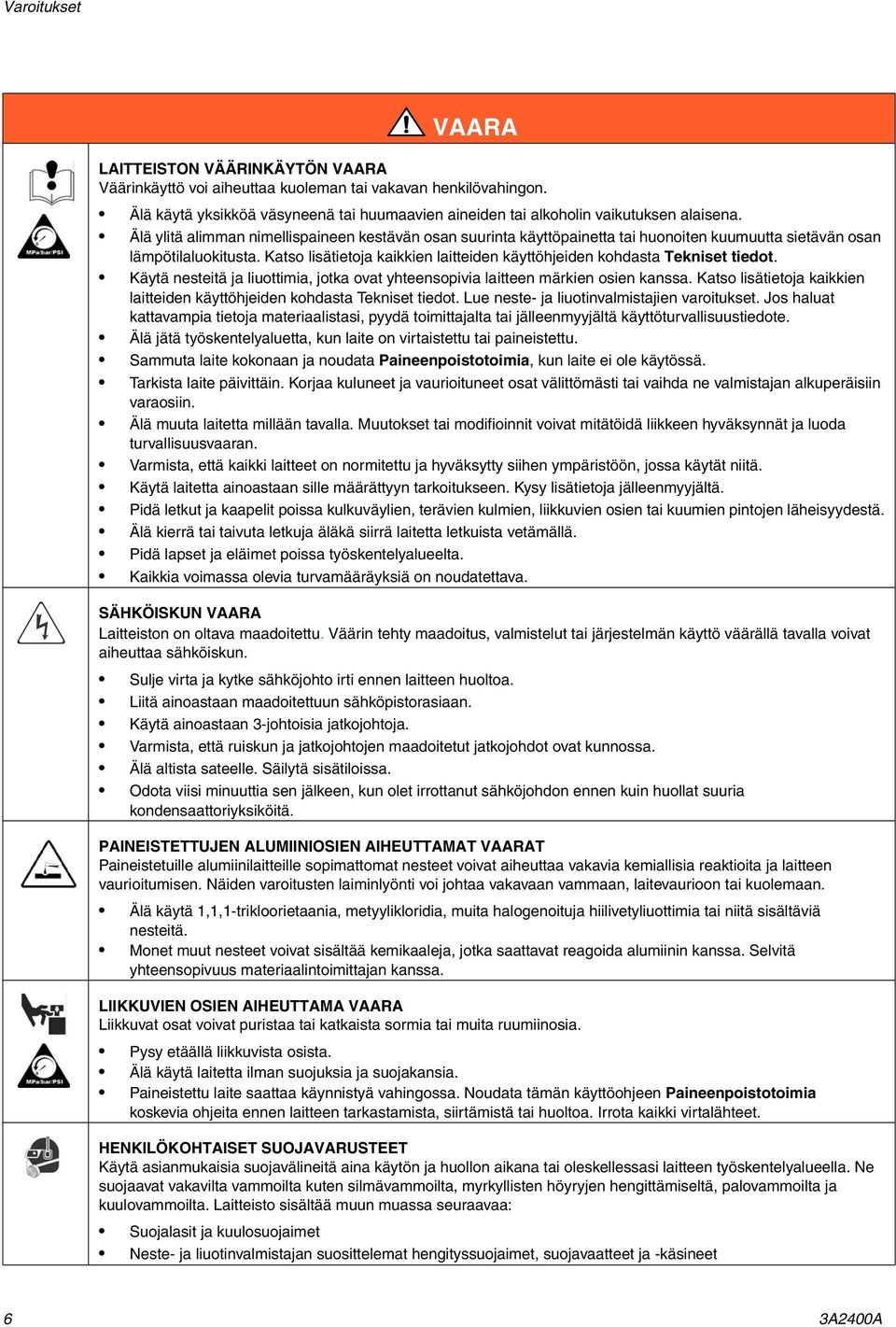

6 Varoitukset VAARA LAITTEISTON VÄÄRINKÄYTÖN VAARA Väärinkäyttö voi aiheuttaa kuoleman tai vakavan henkilövahingon. Älä käytä yksikköä väsyneenä tai huumaavien aineiden tai alkoholin vaikutuksen alaisena. Älä ylitä alimman nimellispaineen kestävän osan suurinta käyttöpainetta tai huonoiten kuumuutta sietävän osan lämpötilaluokitusta. Katso lisätietoja kaikkien laitteiden käyttöhjeiden kohdasta Tekniset tiedot. Käytä nesteitä ja liuottimia, jotka ovat yhteensopivia laitteen märkien osien kanssa. Katso lisätietoja kaikkien laitteiden käyttöhjeiden kohdasta Tekniset tiedot. Lue neste- ja liuotinvalmistajien varoitukset. Jos haluat kattavampia tietoja materiaalistasi, pyydä toimittajalta tai jälleenmyyjältä käyttöturvallisuustiedote. Älä jätä työskentelyaluetta, kun laite on virtaistettu tai paineistettu. Sammuta laite kokonaan ja noudata Paineenpoistotoimia, kun laite ei ole käytössä. Tarkista laite päivittäin. Korjaa kuluneet ja vaurioituneet osat välittömästi tai vaihda ne valmistajan alkuperäisiin varaosiin. Älä muuta laitetta millään tavalla. Muutokset tai modifioinnit voivat mitätöidä liikkeen hyväksynnät ja luoda turvallisuusvaaran. Varmista, että kaikki laitteet on normitettu ja hyväksytty siihen ympäristöön, jossa käytät niitä. Käytä laitetta ainoastaan sille määrättyyn tarkoitukseen. Kysy lisätietoja jälleenmyyjältä. Pidä letkut ja kaapelit poissa kulkuväylien, terävien kulmien, liikkuvien osien tai kuumien pintojen läheisyydestä. Älä kierrä tai taivuta letkuja äläkä siirrä laitetta letkuista vetämällä. Pidä lapset ja eläimet poissa työskentelyalueelta. Kaikkia voimassa olevia turvamääräyksiä on noudatettava. SÄHKÖISKUN VAARA Laitteiston on oltava maadoitettu. Väärin tehty maadoitus, valmistelut tai järjestelmän käyttö väärällä tavalla voivat aiheuttaa sähköiskun. Sulje virta ja kytke sähköjohto irti ennen laitteen huoltoa. Liitä ainoastaan maadoitettuun sähköpistorasiaan. Käytä ainoastaan 3-johtoisia jatkojohtoja. Varmista, että ruiskun ja jatkojohtojen maadoitetut jatkojohdot ovat kunnossa. Älä altista sateelle. Säilytä sisätiloissa. Odota viisi minuuttia sen jälkeen, kun olet irrottanut sähköjohdon ennen kuin huollat suuria kondensaattoriyksiköitä. PAINEISTETTUJEN ALUMIINIOSIEN AIHEUTTAMAT VAARAT Paineistetuille alumiinilaitteille sopimattomat nesteet voivat aiheuttaa vakavia kemiallisia reaktioita ja laitteen vaurioitumisen. Näiden varoitusten laiminlyönti voi johtaa vakavaan vammaan, laitevaurioon tai kuolemaan. Älä käytä 1,1,1-trikloorietaania, metyylikloridia, muita halogenoituja hiilivetyliuottimia tai niitä sisältäviä nesteitä. Monet muut nesteet voivat sisältää kemikaaleja, jotka saattavat reagoida alumiinin kanssa. Selvitä yhteensopivuus materiaalintoimittajan kanssa. LIIKKUVIEN OSIEN AIHEUTTAMA VAARA Liikkuvat osat voivat puristaa tai katkaista sormia tai muita ruumiinosia. Pysy etäällä liikkuvista osista. Älä käytä laitetta ilman suojuksia ja suojakansia. Paineistettu laite saattaa käynnistyä vahingossa. Noudata tämän käyttöohjeen Paineenpoistotoimia koskevia ohjeita ennen laitteen tarkastamista, siirtämistä tai huoltoa. Irrota kaikki virtalähteet. HENKILÖKOHTAISET SUOJAVARUSTEET Käytä asianmukaisia suojavälineitä aina käytön ja huollon aikana tai oleskellessasi laitteen työskentelyalueella. Ne suojaavat vakavilta vammoilta kuten silmävammoilta, myrkyllisten höyryjen hengittämiseltä, palovammoilta ja kuulovammoilta. Laitteisto sisältää muun muassa seuraavaa: Suojalasit ja kuulosuojaimet Neste- ja liuotinvalmistajan suosittelemat hengityssuojaimet, suojavaatteet ja -käsineet 6 3A2400A

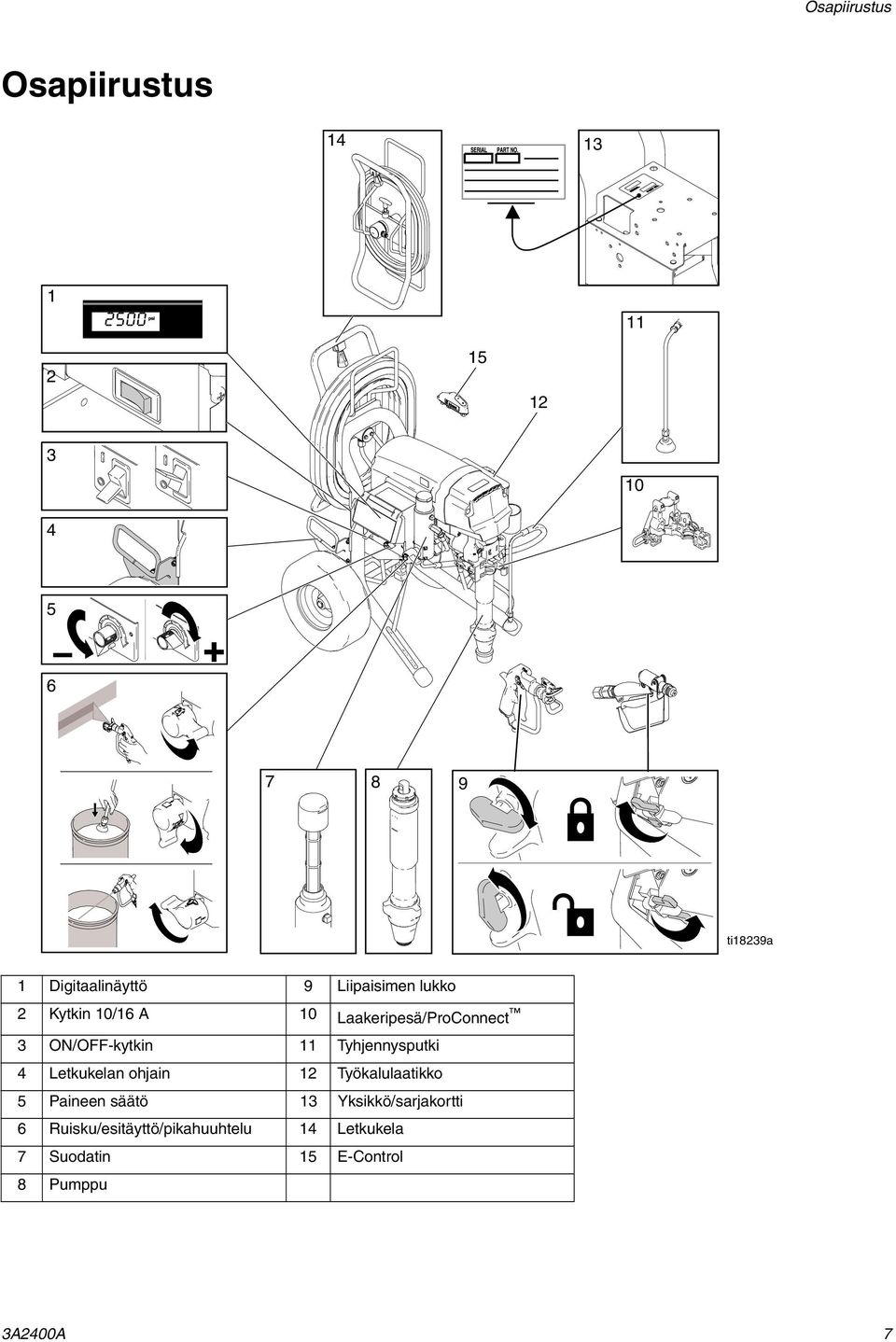

7 Osapiirustus Osapiirustus ti18239a 1 Digitaalinäyttö 9 Liipaisimen lukko 2 Kytkin 10/16 A 10 Laakeripesä/ProConnect 3 ON/OFF-kytkin 11 Tyhjennysputki 4 Letkukelan ohjain 12 Työkalulaatikko 5 Paineen säätö 13 Yksikkö/sarjakortti 6 Ruisku/esitäyttö/pikahuuhtelu 14 Letkukela 7 Suodatin 15 E-Control 8 Pumppu 3A2400A 7

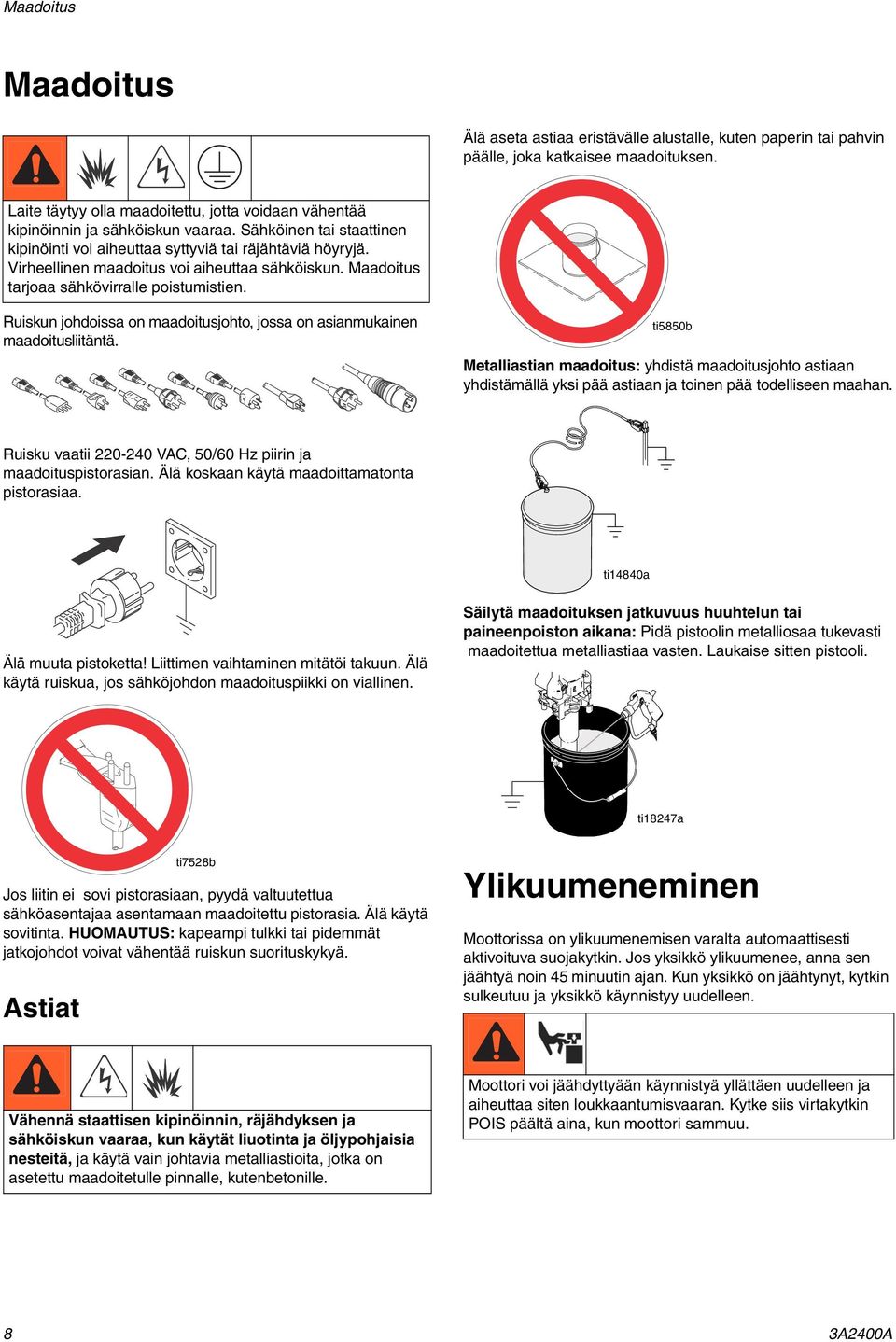

8 Maadoitus Maadoitus Älä aseta astiaa eristävälle alustalle, kuten paperin tai pahvin päälle, joka katkaisee maadoituksen. Laite täytyy olla maadoitettu, jotta voidaan vähentää kipinöinnin ja sähköiskun vaaraa. Sähköinen tai staattinen kipinöinti voi aiheuttaa syttyviä tai räjähtäviä höyryjä. Virheellinen maadoitus voi aiheuttaa sähköiskun. Maadoitus tarjoaa sähkövirralle poistumistien. Ruiskun johdoissa on maadoitusjohto, jossa on asianmukainen maadoitusliitäntä. ti5850b Metalliastian maadoitus: yhdistä maadoitusjohto astiaan yhdistämällä yksi pää astiaan ja toinen pää todelliseen maahan. Ruisku vaatii VAC, 50/60 Hz piirin ja maadoituspistorasian. Älä koskaan käytä maadoittamatonta pistorasiaa. ti14840a Älä muuta pistoketta! Liittimen vaihtaminen mitätöi takuun. Älä käytä ruiskua, jos sähköjohdon maadoituspiikki on viallinen. Säilytä maadoituksen jatkuvuus huuhtelun tai paineenpoiston aikana: Pidä pistoolin metalliosaa tukevasti maadoitettua metalliastiaa vasten. Laukaise sitten pistooli. ti18247a Jos liitin ei sovi pistorasiaan, pyydä valtuutettua sähköasentajaa asentamaan maadoitettu pistorasia. Älä käytä sovitinta. HUOMAUTUS: kapeampi tulkki tai pidemmät jatkojohdot voivat vähentää ruiskun suorituskykyä. Astiat ti7528b Ylikuumeneminen Moottorissa on ylikuumenemisen varalta automaattisesti aktivoituva suojakytkin. Jos yksikkö ylikuumenee, anna sen jäähtyä noin 45 minuutin ajan. Kun yksikkö on jäähtynyt, kytkin sulkeutuu ja yksikkö käynnistyy uudelleen. Vähennä staattisen kipinöinnin, räjähdyksen ja sähköiskun vaaraa, kun käytät liuotinta ja öljypohjaisia nesteitä, ja käytä vain johtavia metalliastioita, jotka on asetettu maadoitetulle pinnalle, kutenbetonille. Moottori voi jäähdyttyään käynnistyä yllättäen uudelleen ja aiheuttaa siten loukkaantumisvaaran. Kytke siis virtakytkin POIS päältä aina, kun moottori sammuu. 8 3A2400A

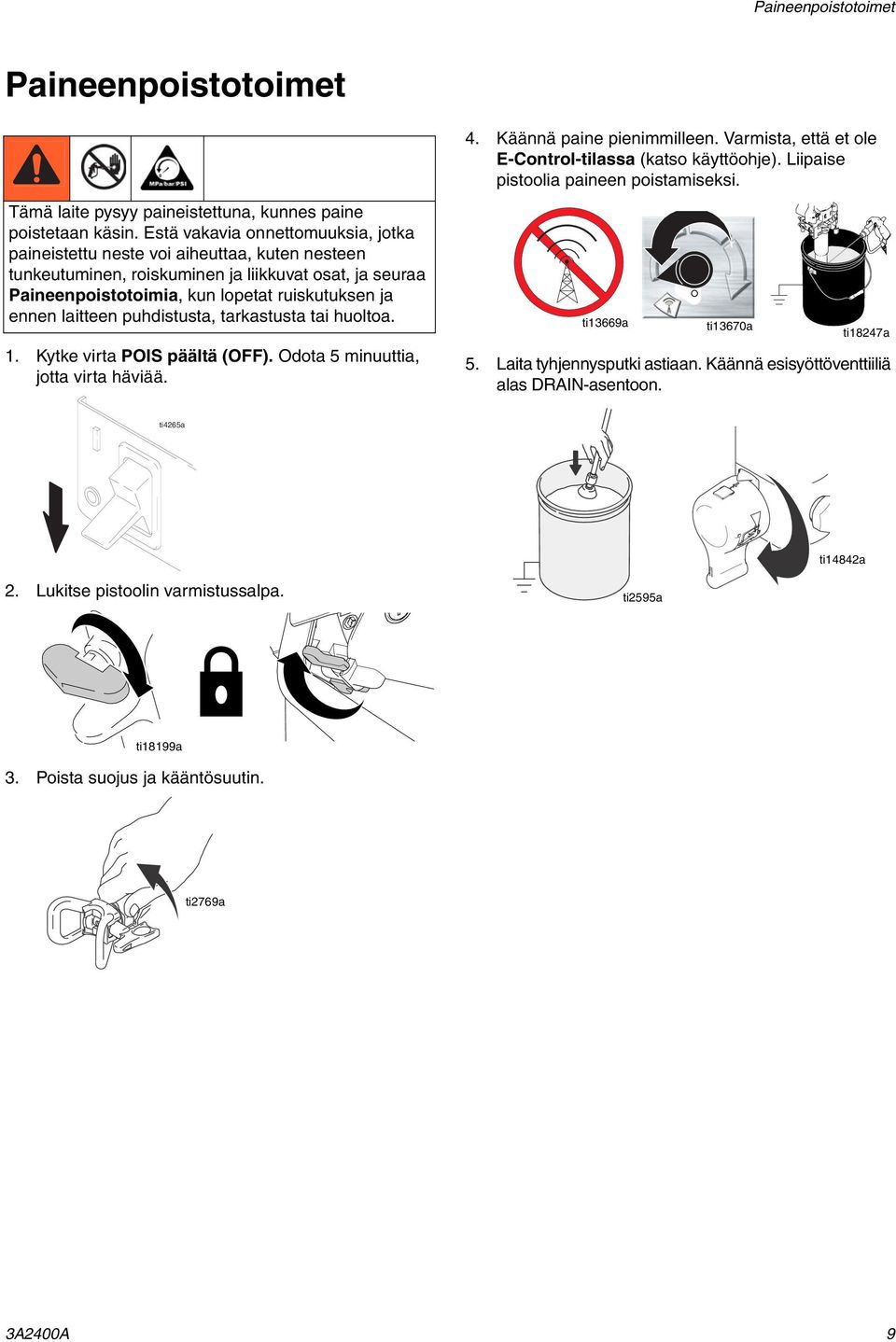

9 Paineenpoistotoimet Paineenpoistotoimet 4. Käännä paine pienimmilleen. Varmista, että et ole E-Control-tilassa (katso käyttöohje). Liipaise pistoolia paineen poistamiseksi. Tämä laite pysyy paineistettuna, kunnes paine poistetaan käsin. Estä vakavia onnettomuuksia, jotka paineistettu neste voi aiheuttaa, kuten nesteen tunkeutuminen, roiskuminen ja liikkuvat osat, ja seuraa Paineenpoistotoimia, kun lopetat ruiskutuksen ja ennen laitteen puhdistusta, tarkastusta tai huoltoa. 1. Kytke virta POIS päältä (OFF). Odota 5 minuuttia, jotta virta häviää. ti13669a ti13670a ti18247a 5. Laita tyhjennysputki astiaan. Käännä esisyöttöventtiiliä alas DRAIN-asentoon. ti4265a ti14842a 2. Lukitse pistoolin varmistussalpa. ti2595a ti18199a 3. Poista suojus ja kääntösuutin. ti2769a 3A2400A 9

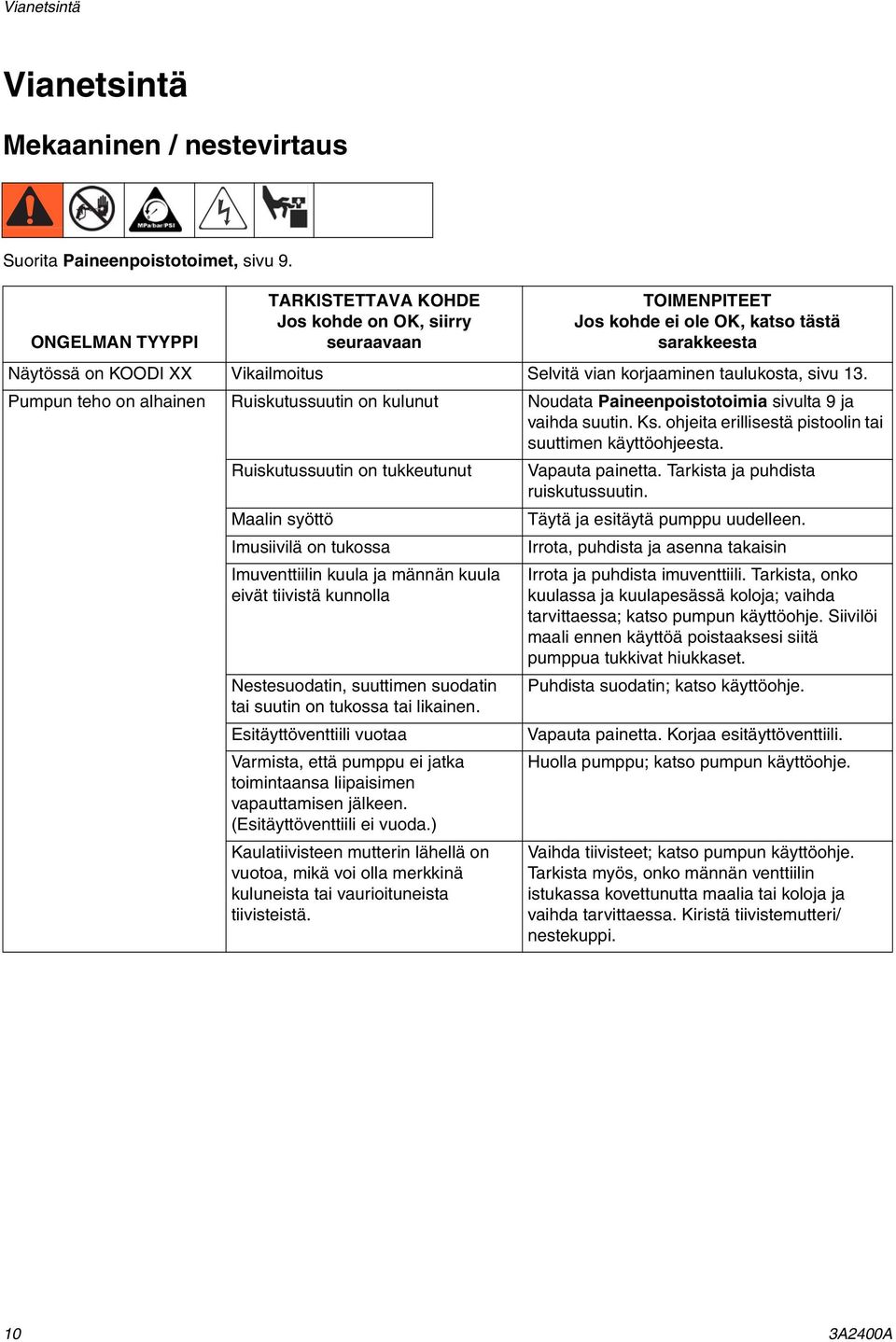

10 Vianetsintä Vianetsintä Mekaaninen / nestevirtaus Suorita Paineenpoistotoimet, sivu 9. ONGELMAN TYYPPI TARKISTETTAVA KOHDE Jos kohde on OK, siirry seuraavaan TOIMENPITEET Jos kohde ei ole OK, katso tästä sarakkeesta Näytössä on KOODI XX Vikailmoitus Selvitä vian korjaaminen taulukosta, sivu 13. Pumpun teho on alhainen Ruiskutussuutin on kulunut Noudata Paineenpoistotoimia sivulta 9 ja vaihda suutin. Ks. ohjeita erillisestä pistoolin tai suuttimen käyttöohjeesta. Ruiskutussuutin on tukkeutunut Vapauta painetta. Tarkista ja puhdista ruiskutussuutin. Maalin syöttö Täytä ja esitäytä pumppu uudelleen. Imusiivilä on tukossa Irrota, puhdista ja asenna takaisin Imuventtiilin kuula ja männän kuula eivät tiivistä kunnolla Nestesuodatin, suuttimen suodatin tai suutin on tukossa tai likainen. Esitäyttöventtiili vuotaa Varmista, että pumppu ei jatka toimintaansa liipaisimen vapauttamisen jälkeen. (Esitäyttöventtiili ei vuoda.) Kaulatiivisteen mutterin lähellä on vuotoa, mikä voi olla merkkinä kuluneista tai vaurioituneista tiivisteistä. Irrota ja puhdista imuventtiili. Tarkista, onko kuulassa ja kuulapesässä koloja; vaihda tarvittaessa; katso pumpun käyttöohje. Siivilöi maali ennen käyttöä poistaaksesi siitä pumppua tukkivat hiukkaset. Puhdista suodatin; katso käyttöohje. Vapauta painetta. Korjaa esitäyttöventtiili. Huolla pumppu; katso pumpun käyttöohje. Vaihda tiivisteet; katso pumpun käyttöohje. Tarkista myös, onko männän venttiilin istukassa kovettunutta maalia tai koloja ja vaihda tarvittaessa. Kiristä tiivistemutteri/ nestekuppi. 10 3A2400A

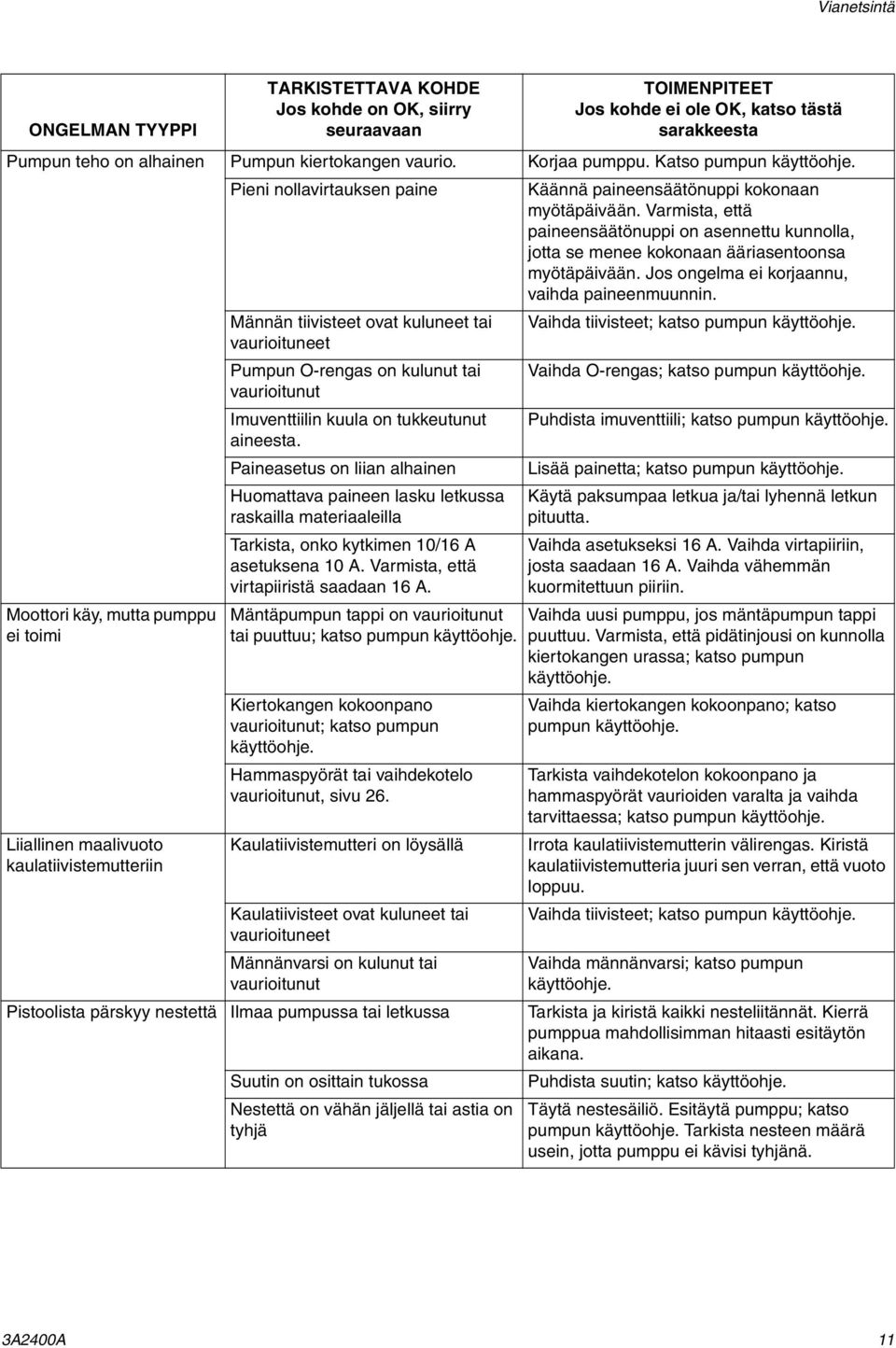

11 Vianetsintä ONGELMAN TYYPPI Pumpun teho on alhainen Pumpun kiertokangen vaurio. Korjaa pumppu. Katso pumpun käyttöohje. Pieni nollavirtauksen paine Käännä paineensäätönuppi kokonaan myötäpäivään. Varmista, että paineensäätönuppi on asennettu kunnolla, jotta se menee kokonaan ääriasentoonsa myötäpäivään. Jos ongelma ei korjaannu, vaihda paineenmuunnin. Männän tiivisteet ovat kuluneet tai Vaihda tiivisteet; katso pumpun käyttöohje. vaurioituneet Pumpun O-rengas on kulunut tai Vaihda O-rengas; katso pumpun käyttöohje. vaurioitunut Imuventtiilin kuula on tukkeutunut Puhdista imuventtiili; katso pumpun käyttöohje. aineesta. Paineasetus on liian alhainen Lisää painetta; katso pumpun käyttöohje. Moottori käy, mutta pumppu ei toimi Liiallinen maalivuoto kaulatiivistemutteriin TARKISTETTAVA KOHDE Jos kohde on OK, siirry seuraavaan Huomattava paineen lasku letkussa raskailla materiaaleilla Tarkista, onko kytkimen 10/16 A asetuksena 10 A. Varmista, että virtapiiristä saadaan 16 A. Mäntäpumpun tappi on vaurioitunut tai puuttuu; katso pumpun käyttöohje. Kiertokangen kokoonpano vaurioitunut; katso pumpun käyttöohje. Hammaspyörät tai vaihdekotelo vaurioitunut, sivu 26. Kaulatiivistemutteri on löysällä Kaulatiivisteet ovat kuluneet tai vaurioituneet Männänvarsi on kulunut tai vaurioitunut Käytä paksumpaa letkua ja/tai lyhennä letkun pituutta. Vaihda asetukseksi 16 A. Vaihda virtapiiriin, josta saadaan 16 A. Vaihda vähemmän kuormitettuun piiriin. Vaihda uusi pumppu, jos mäntäpumpun tappi puuttuu. Varmista, että pidätinjousi on kunnolla kiertokangen urassa; katso pumpun käyttöohje. Vaihda kiertokangen kokoonpano; katso pumpun käyttöohje. Tarkista vaihdekotelon kokoonpano ja hammaspyörät vaurioiden varalta ja vaihda tarvittaessa; katso pumpun käyttöohje. Irrota kaulatiivistemutterin välirengas. Kiristä kaulatiivistemutteria juuri sen verran, että vuoto loppuu. Vaihda tiivisteet; katso pumpun käyttöohje. Vaihda männänvarsi; katso pumpun käyttöohje. Pistoolista pärskyy nestettä Ilmaa pumpussa tai letkussa Tarkista ja kiristä kaikki nesteliitännät. Kierrä pumppua mahdollisimman hitaasti esitäytön aikana. Suutin on osittain tukossa Puhdista suutin; katso käyttöohje. Nestettä on vähän jäljellä tai astia on tyhjä TOIMENPITEET Jos kohde ei ole OK, katso tästä sarakkeesta Täytä nestesäiliö. Esitäytä pumppu; katso pumpun käyttöohje. Tarkista nesteen määrä usein, jotta pumppu ei kävisi tyhjänä. 3A2400A 11

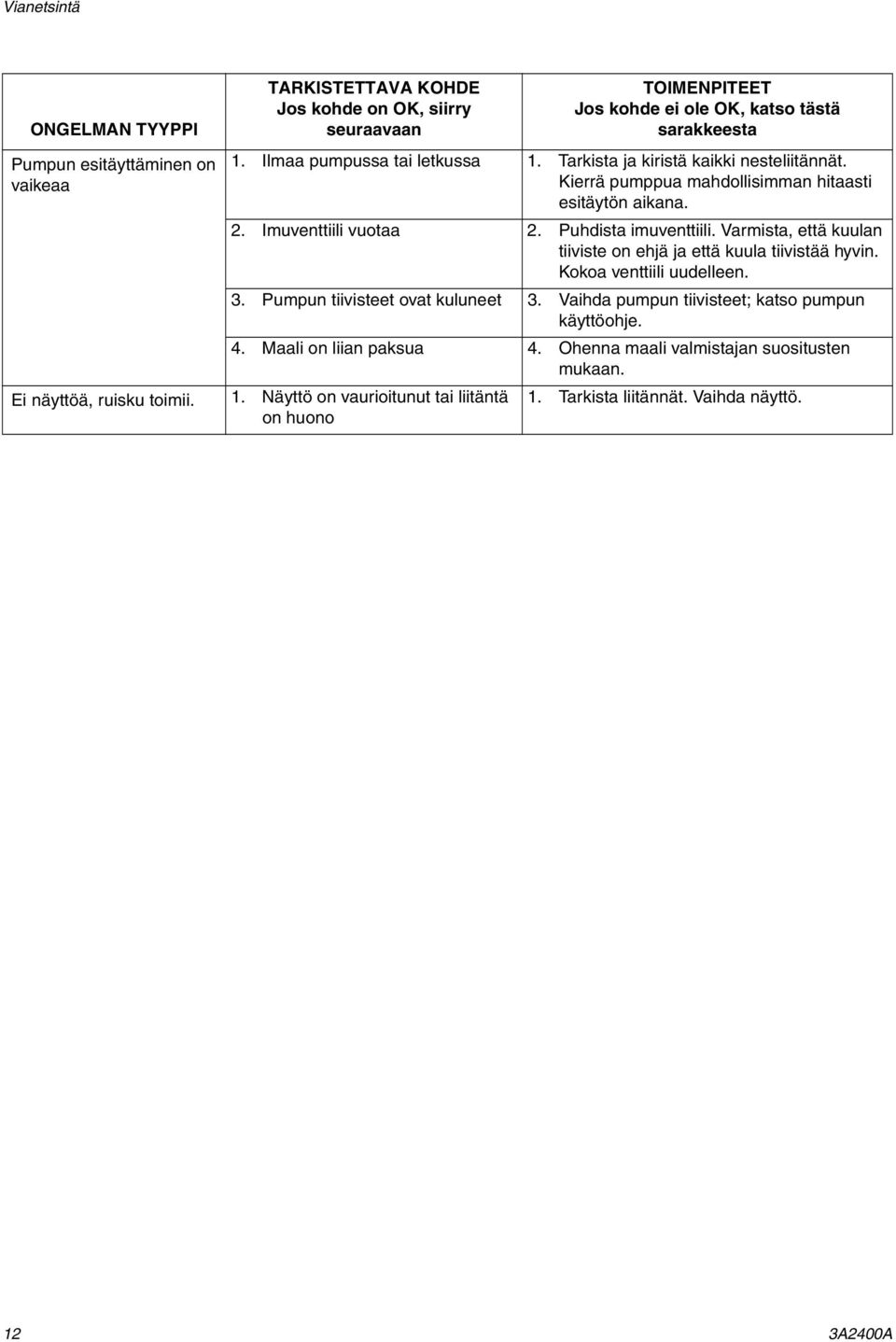

12 Vianetsintä ONGELMAN TYYPPI Pumpun esitäyttäminen on vaikeaa TARKISTETTAVA KOHDE Jos kohde on OK, siirry seuraavaan 1. Ilmaa pumpussa tai letkussa 1. Tarkista ja kiristä kaikki nesteliitännät. Kierrä pumppua mahdollisimman hitaasti esitäytön aikana. 2. Imuventtiili vuotaa 2. Puhdista imuventtiili. Varmista, että kuulan tiiviste on ehjä ja että kuula tiivistää hyvin. Kokoa venttiili uudelleen. 3. Pumpun tiivisteet ovat kuluneet 3. Vaihda pumpun tiivisteet; katso pumpun käyttöohje. 4. Maali on liian paksua 4. Ohenna maali valmistajan suositusten mukaan. Ei näyttöä, ruisku toimii. 1. Näyttö on vaurioitunut tai liitäntä on huono TOIMENPITEET Jos kohde ei ole OK, katso tästä sarakkeesta 1. Tarkista liitännät. Vaihda näyttö. 12 3A2400A

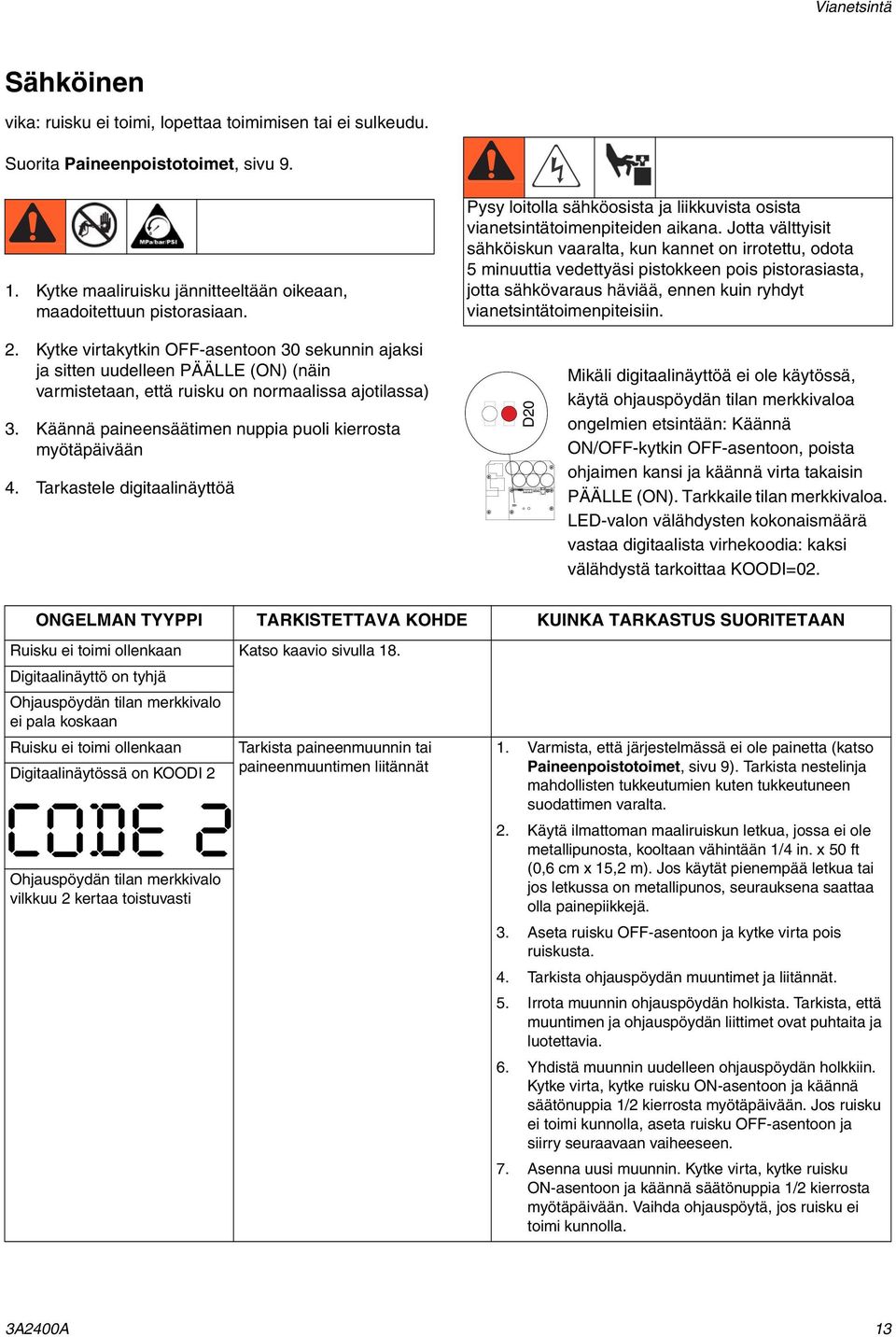

13 D20 Vianetsintä Sähköinen vika: ruisku ei toimi, lopettaa toimimisen tai ei sulkeudu. Suorita Paineenpoistotoimet, sivu Kytke maaliruisku jännitteeltään oikeaan, maadoitettuun pistorasiaan. Pysy loitolla sähköosista ja liikkuvista osista vianetsintätoimenpiteiden aikana. Jotta välttyisit sähköiskun vaaralta, kun kannet on irrotettu, odota 5 minuuttia vedettyäsi pistokkeen pois pistorasiasta, jotta sähkövaraus häviää, ennen kuin ryhdyt vianetsintätoimenpiteisiin. 2. Kytke virtakytkin OFF-asentoon 30 sekunnin ajaksi ja sitten uudelleen PÄÄLLE (ON) (näin varmistetaan, että ruisku on normaalissa ajotilassa) 3. Käännä paineensäätimen nuppia puoli kierrosta myötäpäivään 4. Tarkastele digitaalinäyttöä VAARA D20 Mikäli digitaalinäyttöä ei ole käytössä, käytä ohjauspöydän tilan merkkivaloa ongelmien etsintään: Käännä ON/OFF-kytkin OFF-asentoon, poista ohjaimen kansi ja käännä virta takaisin PÄÄLLE (ON). Tarkkaile tilan merkkivaloa. LED-valon välähdysten kokonaismäärä vastaa digitaalista virhekoodia: kaksi välähdystä tarkoittaa KOODI=02. ONGELMAN TYYPPI TARKISTETTAVA KOHDE KUINKA TARKASTUS SUORITETAAN Ruisku ei toimi ollenkaan Katso kaavio sivulla 18. Digitaalinäyttö on tyhjä Ohjauspöydän tilan merkkivalo ei pala koskaan Ruisku ei toimi ollenkaan Tarkista paineenmuunnin tai Digitaalinäytössä on KOODI 2 paineenmuuntimen liitännät Ohjauspöydän tilan merkkivalo vilkkuu 2 kertaa toistuvasti 1. Varmista, että järjestelmässä ei ole painetta (katso Paineenpoistotoimet, sivu 9). Tarkista nestelinja mahdollisten tukkeutumien kuten tukkeutuneen suodattimen varalta. 2. Käytä ilmattoman maaliruiskun letkua, jossa ei ole metallipunosta, kooltaan vähintään 1/4 in. x 50 ft (0,6 cm x 15,2 m). Jos käytät pienempää letkua tai jos letkussa on metallipunos, seurauksena saattaa olla painepiikkejä. 3. Aseta ruisku OFF-asentoon ja kytke virta pois ruiskusta. 4. Tarkista ohjauspöydän muuntimet ja liitännät. 5. Irrota muunnin ohjauspöydän holkista. Tarkista, että muuntimen ja ohjauspöydän liittimet ovat puhtaita ja luotettavia. 6. Yhdistä muunnin uudelleen ohjauspöydän holkkiin. Kytke virta, kytke ruisku ON-asentoon ja käännä säätönuppia 1/2 kierrosta myötäpäivään. Jos ruisku ei toimi kunnolla, aseta ruisku OFF-asentoon ja siirry seuraavaan vaiheeseen. 7. Asenna uusi muunnin. Kytke virta, kytke ruisku ON-asentoon ja käännä säätönuppia 1/2 kierrosta myötäpäivään. Vaihda ohjauspöytä, jos ruisku ei toimi kunnolla. 3A2400A 13

14 Vianetsintä ONGELMAN TYYPPI TARKISTETTAVA KOHDE KUINKA TARKASTUS SUORITETAAN Ruisku ei toimi ollenkaan Digitaalinäytössä on KOODI 3 Ohjauspöydän tilan merkkivalo vilkkuu 3 kertaa toistuvasti Tarkista muunnin tai muuntimen liitännät (ohjauspöytä ei havaitse painesignaalia). 1. Aseta ruisku OFF-asentoon ja kytke virta pois ruiskusta. 2. Tarkista ohjauspöydän muuntimet ja liitännät. 3. Irrota muunnin ohjauspöydän holkista. Tarkista, että muuntimen ja ohjauspöydän liittimet ovat puhtaita ja luotettavia. 4. Yhdistä muunnin uudelleen ohjauspöydän holkkiin. Kytke virta, kytke ruisku ON-asentoon ja käännä säätönuppia 1/2 kierrosta myötäpäivään. Jos ruisku ei toimi kunnolla, aseta ruisku OFF-asentoon ja siirry seuraavaan vaiheeseen. 5. Yhdistä toiminnaltaan varmistettu muunnin ohjauspöydän holkkiin. 6. Kytke ruisku ON-asentoon ja käännä säätönuppia 1/2 kierrosta myötäpäivään. Jos ruisku toimii, asenna uusi muunnin. Vaihda ohjauspöytä, jos ruisku ei toimi. 7. Tarkista muuntimen vastus ohmimittarilla (vähemmän kuin 9k ohmia punaisen ja mustan johdon välillä ja 3-6k ohmia vihreän ja keltaisen johdon välillä). 14 3A2400A

15 Vianetsintä ONGELMAN TYYPPI TARKISTETTAVA KOHDE KUINKA TARKASTUS SUORITETAAN Ruisku ei toimi ollenkaan Digitaalinäytössä on KOODI 5 Ohjauspöydän tilan merkkivalo vilkkuu 5 kertaa toistuvasti Ohjaus antaa moottorille käyntikäskyn mutta moottorin akseli ei pyöri. Roottorin tila on mahdollisesti lukittunut, ohjauksen ja moottorin välillä on avoin yhteys, moottorissa tai ohjauspöydässä on vikaa tai moottorin virranvoimakkuus on liian suuri. 1. Poista pumppu ja yritä käynnistää ruisku. Jos moottori käynnistyy, tarkista lukittunut tai jäätynyt pumppu tai voimansiirto. Jos ruisku ei toimi, jatka vaiheeseen Aseta ruisku OFF-asentoon ja kytke virta pois ruiskusta. 3. Irrota moottorin liitin/liittimet ohjauspöydän holk(e)ista. Tarkista, että moottorin ja ohjauspöydän liittimet ovat puhtaita ja luotettavia. Jos liittimet ovat puhtaat ja luotettavat, jatka vaiheeseen Aseta ruisku OFF-asentoon ja pyöritä moottorin tuuletinta 1/2 kierrosta. Käynnistä ruisku uudelleen. Jos ruisku toimii, vaihda ohjauspöytä. Jos ruisku ei toimi, jatka vaiheeseen Suorita pyöritystesti: Testaa suuren 4 pinnisen moottorin kenttäliitin. Irrota nestepumppu ruiskusta. Testaa moottori asettamalla hyppyjohdin pinnien 1 & 2 yli. Käännä moottorin tuuletinta noin 2 kierrosta sekunnissa. Hammastuksen vastus liikettä vastaan tulisi tuntua tuulettimessa. Moottori täytyy vaihtaa, jos vastusta ei tunnu. Toista vaiheet pinniyhdistelmille 1 & 3 ja 2 & 3. Pinniä 4 (vihreä johto) ei käytetä testissä. Jos kaikki pyöritystestit ovat positiivisia, jatka vaiheeseen 6. Vihreä Sininen Punainen Musta VAIHE 1: Vihreä Sininen Punainen Musta VAIHE 2: Vihreä Sininen Punainen Musta VAIHE 3: 3A2400A 15

16 Vianetsintä ONGELMAN TYYPPI TARKISTETTAVA KOHDE KUINKA TARKASTUS SUORITETAAN Ruisku ei toimi ollenkaan Digitaalinäytössä on KOODI 5 Ohjauspöydän tilan merkkivalo vilkkuu 5 kertaa toistuvasti Ohjaus antaa moottorille käyntikäskyn mutta moottorin akseli ei pyöri. Roottorin tila on mahdollisesti lukittunut, ohjauksen ja moottorin välillä on avoin yhteys, moottorissa tai ohjauspöydässä on vikaa tai moottorin virranvoimakkuus on liian suuri. 6. Suorita lyhyt kenttätesti: Testaa suuren 4-pinnisen moottorin kenttäliitin. Pinnistä 4 ei pitäisi olla johtavuutta maadoitusjohtoon tai muihin jäljellä oleviin pinneihin. Jos moottorin kenttäliittimen testit epäonnistuvat, vaihda moottori. 7. Tarkista moottorin lämpökytkin: Irrota lämpöjohdot. Aseta mittari ohmeille. Mittarin tulee lukea asianmukainen vastus jokaisesta yksiköstä (katso taulukko alla). - ti13140a Vastustaulukko: MARK VII MARK X 6,2k ohmia 10,0k ohmia 16 3A2400A

17 Vianetsintä ONGELMAN TYYPPI TARKISTETTAVA KOHDE KUINKA TARKASTUS SUORITETAAN Ruisku ei toimi ollenkaan Digitaalinäytössä on KOODI 6 Ohjauspöydän tilan merkkivalo vilkkuu 6 kertaa toistuvasti Anna ruiskun jäähtyä. Jos maaliruisku käy jäähdyttyään, korjaa ylikuumenemisen syy. Pidä laitetta viileämmässä paikassa, jossa on hyvä ilmanvaihto. Varmista, että moottorin ilmanottoaukko ei ole tukkeutunut. Jos moottori ei edelleenkään toimi, seuraa vaihetta 1. HUOMAUTUS: moottorin täytyy olla jäähtynyt testiä varten. 1. Tarkista lämpölaitteen liitin (keltaiset johdot) ohjauspöydästä. 2. Kytke lämpölaitteen liitin irti ohjauspöydän holkista. Varmista, että liittimet ovat puhtaita ja luotettavia. Mittaa lämpölaitteen vastus. Jos lukema ei ole oikea, vaihda moottori. Tarkista moottorin lämpökytkin: Irrota lämpöjohdot. Aseta mittari ohmeille. Mittarin tulee lukea asianmukainen vastus jokaisesta yksiköstä (katso taulukko alla). - ti13140a Vastustaulukko: MARK VII MARK X 6,2k ohmia 10,0k ohmia Ruisku ei toimi ollenkaan Digitaalinäytössä on KOODI 9 Tarkista liitännät. Ohjaus ei vastaanota moottorin asentoanturin signaalia 3. Kytke lämpölaitteen liitin takaisin ohjauspöydän holkkiin. Kytke virta, käännä ruisku ON-asentoon ja käännä säätönuppia 1/2 kierrosta myötäpäivään. Jos ruisku ei toimi, vaihda ohjauspöytä. 1. Kytke virta POIS. 2. Kytke moottorin asentoanturi pois ja tarkasta liitinten vauriot. Ohjauspöydän tilan merkkivalo vilkkuu 9 kertaa toistuvasti Ruisku ei toimi ollenkaan Digitaalinäytössä on KOODI 10 Ohjauspöydän tilan merkkivalo vilkkuu 10 kertaa toistuvasti Tarkista, onko ohjauspöytä ylikuumentunut. ti13140a 3. Kytke anturi uudelleen. 4. Kytke virta PÄÄLLE. Jos koodi pysyy edelleen, vaihda moottori. 1. Varmista, että moottorin ilmanottoaukko ei ole tukkeutunut. 2. Varmista, että tuuletin ei ole vioittunut. 3. Varmista, että ohjauspöytä on asianmukaisesti liitetty takalevyyn ja että lämpöä johtavaa pastaa käytetään sähköosissa. 4. Vaihda ohjauspöytä. 5. Vaihda moottori. 3A2400A 17

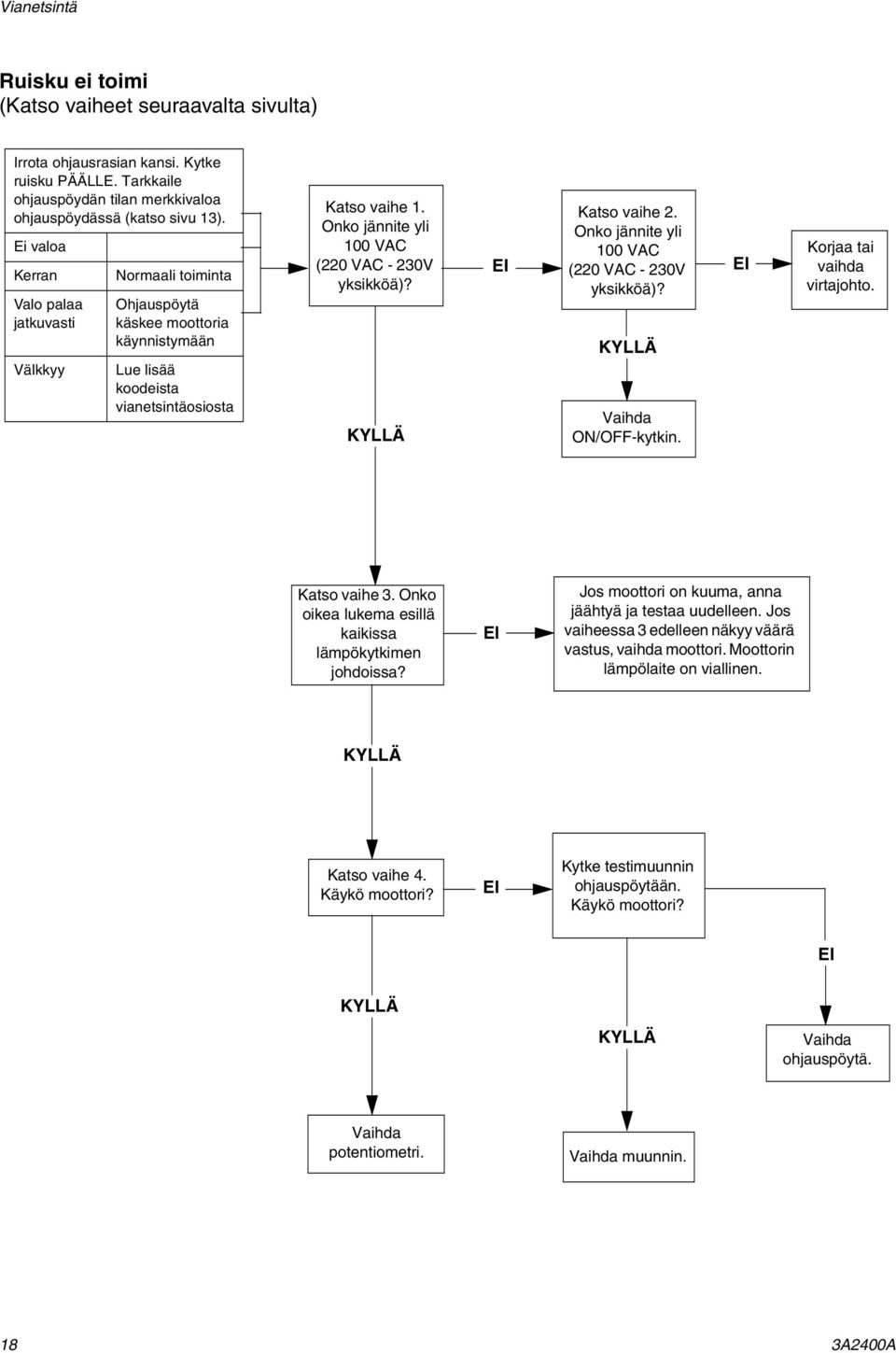

18 Vianetsintä Ruisku ei toimi (Katso vaiheet seuraavalta sivulta) Irrota ohjausrasian kansi. Kytke ruisku PÄÄLLE. Tarkkaile ohjauspöydän tilan merkkivaloa ohjauspöydässä (katso sivu 13). Ei valoa Kerran Valo palaa jatkuvasti Välkkyy Normaali toiminta Ohjauspöytä käskee moottoria käynnistymään Lue lisää koodeista vianetsintäosiosta Katso vaihe 1. Onko jännite yli 100 VAC (220 VAC - 230V yksikköä)? KYLLÄ EI Katso vaihe 2. Onko jännite yli 100 VAC (220 VAC - 230V yksikköä)? KYLLÄ Vaihda ON/OFF-kytkin. EI Korjaa tai vaihda virtajohto. Katso vaihe 3. Onko oikea lukema esillä kaikissa lämpökytkimen johdoissa? EI Jos moottori on kuuma, anna jäähtyä ja testaa uudelleen. Jos vaiheessa 3 edelleen näkyy väärä vastus, vaihda moottori. Moottorin lämpölaite on viallinen. KYLLÄ Katso vaihe 4. Käykö moottori? EI Kytke testimuunnin ohjauspöytään. Käykö moottori? EI KYLLÄ KYLLÄ Vaihda ohjauspöytä. Vaihda potentiometri. Vaihda muunnin. 18 3A2400A

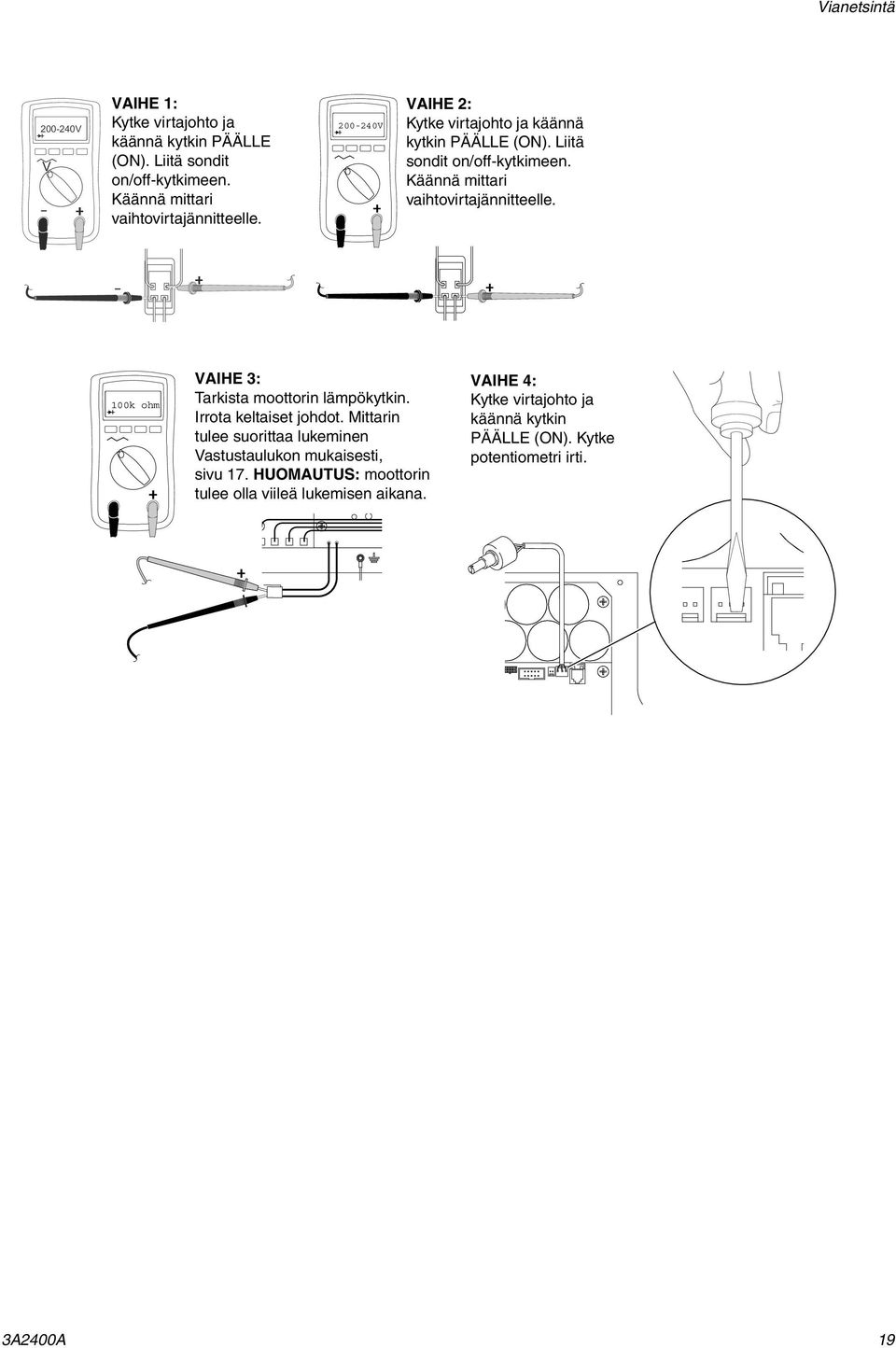

19 Vianetsintä V V V - VAIHE 1: Kytke virtajohto ja käännä kytkin PÄÄLLE (ON). Liitä sondit on/off-kytkimeen. Käännä mittari vaihtovirtajännitteelle. VAIHE 2: Kytke virtajohto ja käännä kytkin PÄÄLLE (ON). Liitä sondit on/off-kytkimeen. Käännä mittari vaihtovirtajännitteelle k ohm VAIHE 3: Tarkista moottorin lämpökytkin. Irrota keltaiset johdot. Mittarin tulee suorittaa lukeminen Vastustaulukon mukaisesti, sivu 17. HUOMAUTUS: moottorin tulee olla viileä lukemisen aikana. VAIHE 4: Kytke virtajohto ja käännä kytkin PÄÄLLE (ON). Kytke potentiometri irti. 3A2400A 19

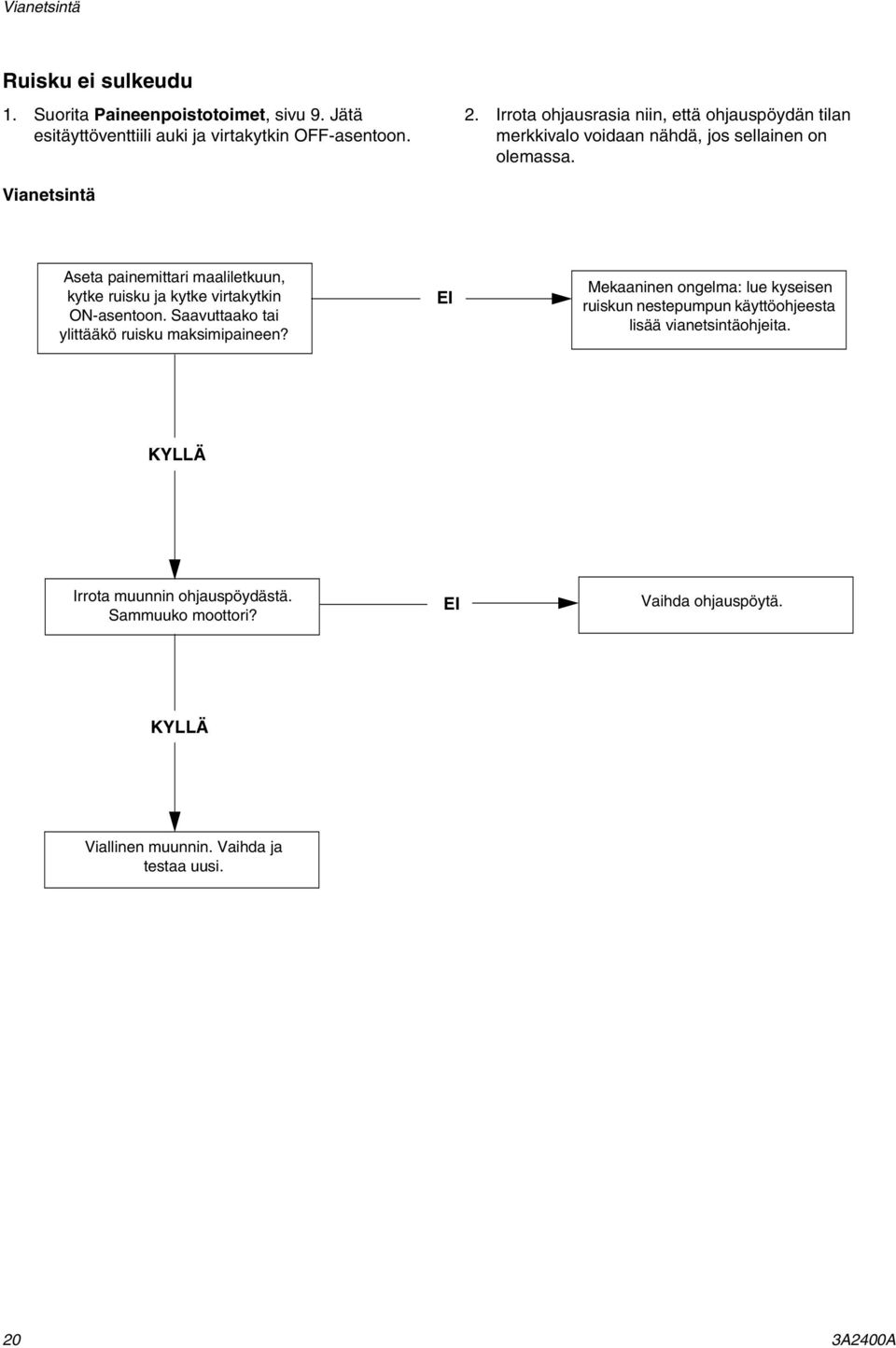

20 Vianetsintä Ruisku ei sulkeudu 1. Suorita Paineenpoistotoimet, sivu 9. Jätä esitäyttöventtiili auki ja virtakytkin OFF-asentoon. 2. Irrota ohjausrasia niin, että ohjauspöydän tilan merkkivalo voidaan nähdä, jos sellainen on olemassa. Vianetsintä Aseta painemittari maaliletkuun, kytke ruisku ja kytke virtakytkin ON-asentoon. Saavuttaako tai ylittääkö ruisku maksimipaineen? EI Mekaaninen ongelma: lue kyseisen ruiskun nestepumpun käyttöohjeesta lisää vianetsintäohjeita. KYLLÄ Irrota muunnin ohjauspöydästä. Sammuuko moottori? EI Vaihda ohjauspöytä. KYLLÄ Viallinen muunnin. Vaihda ja testaa uusi. 20 3A2400A

21 Moottorin ohjauspöytä Moottorin ohjauspöytä Irrottaminen 1. Kytke virta POIS. Odota 5 minuuttia, jotta virta häviää. Suorita Paineenpoistotoimet, sivu 9. ti18287a 7. Irrota maadoitusjohto ohjauspöydästä. 2. Poista näyttö, ohjauspaneeli ja ohjausrasia. ti18288a ti18284a 3. Irrota näyttö, kytkin 10/16 A, potentiometri, paineenmuunnin ja pikahuuhteluliitäntä (jos mukana). Katso Kytkentäkaaviot, sivu Irrota kaksi ruuvia ruiskun alustan alapuolelta, jotta voit irrottaa ohjauspöydän. 4. Irrota moottorin kotelo. Irrota johdot moottorin päältä. ti18289a Asentaminen ti18285a 5. Irrota neljä ruuvia suodatinkuvun etupuolelta, poista sitten suodatinkupu ja välilevy. 1. Liitä ohjauspöytä runkoon. Kiristä tiukkuuteen N m (25-30 ft-lb). 2. Liitä maadoitusjohto kokoonpanoon. Kiristä tiukkuuteen 2,5-3,2 N m (22-28 in-lb). 6. Irrota letku virtapalkista. ti18286a 3. Liitä letku virtapalkkiin. 4. Liitä suodatinkupu virtapalkkiin ja kiristä neljä ruuvia tiukkuuteen 7,3-9,0 N m (65-80 in-lb). 5. Kytke johdot uudelleen moottoriin. Asenna moottorin kotelo uudelleen. 6. Yhdistä pikahuuhteluliitäntä, painemuunnin, potentiometri, kytkin 10/16 A ja näyttö uudelleen. Katso Kytkentäkaaviot, sivut Asenna ohjausrasia, ohjauspaneeli ja näyttö. 3A2400A 21

22 Suodatinlevy Suodatinlevy 7. Irrota moottorin ohjauspöydän virtaliittimet (K) suodatinlevystä (146). Irrottaminen 1. Kytke virta POIS. Odota 5 minuuttia, jotta virta häviää. Suorita Paineenpoistotoimet, sivu Irrota neljä ruuvia ja näytön kansi. 146 K 8. Irrota neljä ruuvia (163) suodatinlevystä (146). ti18381a ti18387a 3. Irrota näytön liitin moottorin ohjauspöydästä Irrota pohjan kaksi ruuvia (39). Irrota potentiometrin liitin moottorin ohjauspöydästä. Asentaminen ti16256a Asenna suodatinlevy (146) neljällä ruuvilla (163). 2. Kytke moottorin ohjauspöydän virtaliittimet (K) suodatinlevyyn (146) ti18386a 5. Irrota virtajohdon liittimet ja suodatinlevyn liittimet ON/OFF-kytkimestä ja irrota ohjauspaneeli. 6. Mark VII -yksiköt: irrota pikahuuhtelukytkimen liitin (L) moottorin ohjauspöydästä. 3. Kytke suodatinlevyn virtaliittimet kahteen ON/OFF-kytkimen ylimpään liittimeen ja virtajohdon liittimet kahteen ON/OFF-kytkimen alimpaan liittimeen. Kiinnitä potentiometrin liitin moottorin ohjauspöytään. 4. Mark VII -yksiköt: kytke pikahuuhtelukytkimen liitin (L) moottorin ohjauspöytään. 5. Asenna ohjauspaneeli (68) kahdella ruuvilla (39). 6. Kiinnitä näytön liitin moottorin ohjauspöytään. L 7. Asenna kansi neljällä ruuvilla. ti18388a 22 3A2400A

23 Paineensäätöpotentiometri Paineensäätöpotentiometri Irrottaminen 6. Irrota tiiviste (115), mutteri ja potentiometri (82) ohjauspaneelista (68) Kytke virta POIS. Odota 5 minuuttia, jotta virta häviää. Suorita Paineenpoistotoimet, sivu Irrota näyttö ti18393a 82 Asentaminen 1. Asenna tiiviste (115), mutteri ja potentiometri (82) ohjauspaneeliin (68). Kiristä mutteri tiukkuuteen 3,25 4,0 N m (30-35 in-lb). 3. Irrota ohjauspaneeli. 4. Irrota potentiometrin liitin (C) moottorin ohjauspöydästä (95). 95 ti18387a 2. Käännä uuden potentiometrin akseli korkeimpaan paineasetukseen (täysin kellonsuuntaan) ja asenna nuppi (34). Käytä kuusiotappiavainta ja kiristä nupin kahta ruuvia. 3. Kiinnitä potentiometrin liitin (C) moottorin ohjauspöytään. 4. Kiinnitä ohjauspaneeli ja kiristä kahdella ruuvilla. 5. Asenna kansi neljällä ruuvilla. C ti18385a 5. Käytä kuusiotappiavainta ja löysää nupin (34) kahta ruuvia. 34 ti13207a 3A2400A 23

24 Paineensäätimen muunnin Paineensäätimen muunnin Irrottaminen Asentaminen 1. Asenna muunnin ja O-rengas venttiiliryhmään. Kiristä tiukkuuteen N m (35-45 ft-lb). 1. Kytke virta POIS. Odota 5 minuuttia, jotta virta häviää. Suorita Paineenpoistotoimet, sivu Irrota näyttö. 2. Paina muuntimen liittimen kielekettä ja työnnä muuntimen johto läpivientiliittimen läpi. 3. Asenna ohjausrasia. Kiristä ruuvit tiukkuuteen 3,4-3,9 N m (30-35 in-lb). 4. Kiinnitä muuntimen liitin moottorin ohjauspöytään. 5. Kiinnitä näytön liitin moottorin ohjauspöytään. 6. Asenna kansi neljällä ruuvilla. ti18387a 3. Irrota ohjauspaneeli. 4. Irrota muunnin moottorin ohjauspöydästä. 5. Irrota kaksi ruuvia ja anna ohjauspaneelin roikkua vapaasti. 6. Paina muuntimen liittimen kielekettä ja vedä muuntimen johto läpivientiliittimen läpi. ti18410a 7. Johda muuntimen johto 3/4-tuumaisen rasian päädyn läpi pihdeillä ja irrota muunnin ja O-rengas venttiiliryhmästä. ti18409a ti18411a 24 3A2400A

25 Pikahuuhtelukytkimen vaihto (vain Mark VII) Pikahuuhtelukytkimen vaihto (vain Mark VII) Irrottaminen 5. Irrota pikahuuhtelukytkin ohjauspöydästä. 1. Kytke virta POIS. Odota 5 minuuttia, jotta virta häviää. Suorita Paineenpoistotoimet, sivu Irrota neljä ruuvia ja poista näytön kansi. ti18403a Asentaminen 1. Levitä kierteen tiivisteainetta pikahuuhtelukytkimen päähän. Kiristä pikahuuhtelukytkintä käsin, kunnes se on tiukasti ohjauspaneelia vasten. ti18387a 3. Irrota kaksi ruuvia ja poista ohjauspaneeli. ti13574a 2. Lisää kierteen tiivisteainetta ja kiristä vastamutteri kierteistä päällyskiekkoa vasten. ti18386a 4. Kytke pikahuuhtelukytkin irti ohjauspöydästä. ti13576a 3. Kytke pikahuuhtelukytkin ohjauspöytään. 4. Vaihda ohjauspaneeli ja kiristä kahdella ruuvilla. 5. Vaihda näytön kansi ja kiristä neljällä ruuvilla. ti18388a 3A2400A 25

26 Vaihdekotelon ja laakeripesän vaihto Vaihdekotelon ja laakeripesän vaihto 5. Irrota neljä ruuvia (14) ja aluslaatat (12) ja irrota laakeripesä (83) sekä kiertokanki. 12 ILMOITUS Älä tiputa hammaspyörästöä, kun poistat vaihdekotelon tai se voi vaurioitua. Hammaspyörästö saattaa jäädä kiinni moottorin päätylevyyn tai vaihdekoteloon. Irrottaminen 1. Kytke virta POIS. Odota 5 minuuttia, jotta virta häviää. Suorita Paineenpoistotoimet, sivu 9. ti15883a Irrota ruuvit (6) ja vedä vaihdekotelo (90) moottorista Irrota Pumppu, sivu 28. Mark X -mallit ti15888a 90 6 ti18683a ti18423a 3. Irrota kaksi ruuvia (158) ja kotelo (72). Asentaminen Mark VII -mallit ti15898a 4. Irrota neljä ruuvia (31) ja etukansi (51). HUOMAUTUS: Varmista, että hammaspyörän aluslaatat ja aluslevyt ovat paikallaan. Harjaa rasvaa hammaspyörän hampaisiin. Täytä moottoripesä jäljellä olevalla rasvalla. 1. Työnnä vaihdekotelo (90) moottoriin ja asenna se ruuveilla (6). Kiristä tiukkuuteen N m ( in-lb). 2. Asenna laakeripesä (83) neljällä ruuvilla (14) ja aluslaatalla (12). Kiristä Mark X -yksiköt tiukkuuteen N m (35-45 ft-lb) ja Mark VII -yksiköt N m (25-30 ft-lb) ti15889a 3. Asenna etukansi (51) neljällä ruuvilla (31). Kiristä tiukkuuteen 4,5-5,1 N m (40-45 in-lb). 4. Asenna kotelo (158) kahdella ruuvilla (72). Kiristä tiukkuuteen 4,5-5,1 N m (40-45 in-lb). 5. Irrota Pumppu, sivu A2400A

27 Moottorin vaihto Moottorin vaihto Irrottaminen 5. Irrota moottorin johdot terän laipasta ja irrota laippa. 6. Löysää kaksi ruuvia (19) ja mutteria (23) ohjauksen virereiseltä puolelta Kytke virta POIS. Odota 5 minuuttia, jotta virta häviää. Suorita Paineenpoistotoimet, sivu Irrota Pumppu, sivu 28. ti7218a Irrota kaksi ruuvia ja mutteria ohjauksen vastapäiseltä puolelta ja irrota moottori kärryn rungosta. ti18423a ILMOITUS Älä tiputa hammaspyörästöä, kun poistat vaihdekotelon tai se voi vaurioitua. Hammaspyörästö saattaa jäädä kiinni moottorin päätylevyyn tai vaihdekoteloon. 3. Irrota vaihdekotelo ja laakeripesä, moottorin kotelo ja etukansi; vaihdekotelon ja laakeripesän vaihto, sivu 26. Asennus 1. Liu'uta uusi moottori kahden ruuvin (23) ja aluslaatan (19) alle kärryn runkoon lähelle ohjausta. 2. Asenna kaksi ruuvia ja mutteria ohjauksen vastapäiselle puolelle. Kiristä kaikki neljä ruuvia ja mutteria. Kiristä mutterit tiukkuuteen 25,59-28,98 N m ( in-lb). ti15887a 4. Kytke moottorin johdot, moottorin anturin johdot ja lämpökytkimen johdot. 3. Kytke moottorin johdot, moottorin anturin johdot ja lämpökytkimen johdot. 4. Kytke moottorin johdot terän laippaan ja asenna laippa. 5. Asenna vaihdekotelo ja laakeripesä, moottorin kotelo ja etukansi: Vaihdekotelon ja laakeripesän vaihto, sivu Asenna Pumppu, sivu 28. ti15847a 3A2400A 27

28 Mäntäpumpun vaihto Mäntäpumpun vaihto 7. Käännä pumpun luukkua eteenpäin. Irrottaminen 1. Huuhtele pumppu. 2. Pysäytä pumppu siten, että männänvarsi jää alimpaan asentoon. 8. Käännä salvan sinkilä pois pumpun luukun syvennyksestä. 3. Suorita Paineenpoistotoimet, sivu Irrota tyhjennysletku ruiskusta. 9. Aseta sinkilä pumpun luukun ulkonemaan. 5. Irrota letku pumpusta. ti18433a 10. Käännä pumpun luukkua eteenpäin. ti6377a 11. Avaa pumpun luukku. ti18428a HUOMAUTUS: On suositeltavaa, että vastaventtiili korjataan samaan aikaan kuin pumppu. Katso vastaventtiilin korjaus sivulta 32 (vain Mark X -yksiköt). 6. Nosta varmistussalpa ylös. Työnnä salpa auki. ti18429a 12. Vedä pumpun tappi ulos ja aseta se tapin pidikkeeseen. ti18432a ti18431a ti18430a 28 3A2400A

29 Mäntäpumpun vaihto Asentaminen 3. Työnnä pumpun kauluksen saumaa laakeripesän kielekkeellä, jotta voit sulkea pumpun luukun. ti6325a Jos pumpun tappia ei asenneta asianmukaisesti, se voi löystyä ja osat voivat irrotessaan sinkoutua ilman pumppausilman voiman johdosta ja aiheuttaa vakavan tapaturman tai omaisuusvahinkoja. ti6325a ti18435a 1. Vedä männänvarsi ulos tapin pidikkeen avulla. Työnnä männänvarsi sisään napauttamalla sitä kovaa pintaa vasten. 4. Sulje pumpun luukku ja kierrä salpa paikalleen. Älä kiristä salpaa. 5. Kierrä pumppua ja kohdista se maaliletkuun. Kytke letku ja kiristä tiukkuuteen 8 N m (70 in-lb). 6. Kiristä salpa ja kierrä salvan lukko lukitusasentoon. 7. Liitä tyhjennysletku ruiskuun. 8. Lisää pumppuun Gracon TSL-nestettä, kunnes nestettä tulee tiivisteen päälle. ti5492b 2. Liu'uta pumppu kiertokankeen. Työnnä pumpun tappia, kunnes se on paikallaan. HUOMAUTUS: tappi napsahtaa paikalleen. ti18421a ti6378a ti7328b 3A2400A 29

30 Letkukela Letkukela Irrottaminen 4. Irrota nivel. Muista pitää pää poissa letkukelan tieltä kelatessasi letkua. 1. Irrota letkun kiinnike nivelen korkista ja irrota letku kokonaan. ti18682a 5. Irrota napsautusrengas. ti18462a ti13542a 2. Poista korkki nivelestä. 6. Irrota letkukela. ti18680a 3. Irrota e-liitin akselista. ti18434a ti18681a 30 3A2400A

31 Letkukela Asentaminen 1. Rasvaa akseli. 4. Asenna nivel. 5. Asenna e-liitin ja nivelen korkki. 6. Johda letku alakiskojen läpi ja asenna letku niveleen. ti13537a 2. Varmista, että molemmat aluslaatat ja jouset ovat navassa ennen kelan asennusta. ti18462a ti13545a 7. Käännä letkukelaa myötäpäivään kelataksesi letkun. Varmista, että letku kulkee ohjaimen kautta. 3. Asenna letkukela runkoon. Asenna C-kiinnike kelaan ja runkoon niin, että napsautusrengas sopii paikalleen. Asenna napsautusrengas. ti18438a ti18436a 3A2400A 31

32 Tarkista venttiilin korjaus Tarkista venttiilin korjaus 6. Vaihda O-renkaat (4), kuulakotelo (2), keraaminen kuula (3) ja istukka (5) Huuhtele pumppu. Kytke virta POIS. Odota 5 minuuttia, jotta virta häviää. Suorita Paineenpoistotoimet, sivu Irrota tyhjennysletku ruiskusta. 3a 3b 3c 3d 3c 2 ti18593a 7. Levitä putken tiivisteainetta ja tarkista venttiilin sisääntuloaukon kierteet. ti18433a 3. Irrota maaliletku vastaventtiilistä. ti18598a 8. Käytä 1,5 tuuman kiintoavainta, jolla kiinnität vastaventtiilin varmasti pumppuun. ti18594a 4. Irrota vastaventtiilin kokoonpano pumpusta. ti18599a ti18595a 5. Irrota vastaventtiilin ulostuloaukon liitin. 9. Liitä maaliletku ja kiristä käsin tiukkuuteen 8 N m (70 in-lb). ti18596a ti18600a 32 3A2400A

33 Tarkista venttiilin korjaus 10. Varmista, että varmistussalpa on lukitussa asennossa. 12. Lisää pumppuun Gracon TSL-nestettä, kunnes nestettä tulee tiivisteen päälle. ti6204a ti18421a 11. Liitä tyhjennysletku ruiskuun. ti18426a 3A2400A 33

34 Kytkentäkaaviot Kytkentäkaaviot Mark VII -yksiköt: Suodatin levy ti18290a 34 3A2400A

35 Kytkentäkaaviot Mark X -yksiköt: Digital Display 10A - 16A Switch Potentiometer Pressure Transducer Filter Board ON/OFF Switch green/ground Thermal Switch Motor Leads Power Plug Motor Motor Sensor Leads ti18684a 3A2400A 35

36 Gracon normaali takuu Graco takaa, että kaikki tässä käyttöoppaassa mainitut Gracon valmistamat ja sen nimellä varustetut laitteet ovat materiaalin ja työn osalta virheettömiä sinä päivänä, jolloin ne on myyty alkuperäisen ostajan käyttöön. Lukuun ottamatta Gracon myöntämiä erityisiä, jatkettuja tai rajoitettuja takuita Graco korjaa tai vaihtaa vialliseksi toteamansa laitteen osan yhden vuoden ajan myyntipäiväyksestä. Tämä takuu on voimassa vain, kun laite on asennettu, sitä käytetään ja ylläpidetään Gracon kirjallisten ohjeiden mukaisesti. Tämä takuu ei koske yleistä kulumista tai sellaista vikaa, vauriota tai kulumista, joka johtuu virheellisestä asennuksesta, väärästä käytöstä, hankauksesta, korroosiosta, riittämättömästä tai sopimattomasta kunnossapidosta, laiminlyönnistä, onnettomuudesta, laitteen muuttamisesta tai osien vaihtamisesta muihin kuin Gracon osiin, eikä Graco ole näistä vastuussa. Graco ei myöskään ole vastuussa viasta, vauriosta tai kulumisesta, joka johtuu Gracon laitteiden ja muiden kuin Gracon toimittamien rakenteiden, lisävarusteiden tai materiaalien välisestä yhteensopimattomuudesta, tai muiden kuin Gracon toimittamien rakenteiden, lisävarusteiden tai materiaalien sopimattomasta suunnittelusta, valmistuksesta, asennuksesta, käytöstä tai kunnossapidosta. Tämän takuun ehtona on vialliseksi väitetyn laitteen palauttaminen asiakkaan kustannuksella valtuutetulle Graco-jälleenmyyjälle väitetyn vian varmistamista varten. Jos väitetty vika todetaan, Graco korjaa tai vaihtaa veloituksetta vialliset osat. Laite palautetaan alkuperäiselle ostajalle ilman kuljetuskustannuksia. Jos laitteen tarkistuksessa ei löydetä materiaali- tai työvirhettä, korjaus tehdään kohtuullista maksua vastaan, johon voi sisältyä kustannukset osista, työstä ja kuljetuksesta. TÄMÄ TAKUU ON YKSINOMAINEN JA KORVAA KAIKKI MUUT ILMAISTUT TAI OLETETUT TAKUUT, MUKAAN LUKIEN MUUN MUASSA TAKUU MARKKINOITAVUUDESTA TAI SOVELTUVUUDESTA TIETTYYN TARKOITUKSEEN. Gracon yksinomainen velvollisuus ja ostajan yksinomainen oikeussuoja mihinkään takuurikkomukseen tulee olla esitetty yllä olevien tietojen mukaisesti. Ostaja suostuu siihen, että mitään muuta korvausta (mukaan lukien mm. satunnaiset tai välilliset vahingonkorvaukset menetetyistä voitoista, menetetystä myynnistä, henkilö- tai omaisuusvahingoista tai muista satunnaisista tai välillisistä menetyksistä) ei ole saatavissa. Takuuvaade on nostettava kahden (2) vuoden kuluessa myyntipäiväyksestä. GRACO EI MYÖNNÄ MITÄÄN TAKUUTA JA TORJUU KAIKKI OLETETUT TAKUUT MARKKINOITAVUUDESTA JA SOPIVUUDESTA TIETTYYN TARKOITUKSEEN SELLAISTEN LISÄVARUSTEIDEN, LAITTEIDEN, MATERIAALIEN TAI OSIEN YHTEYDESSÄ, JOTKA GRACO ON MYYNYT MUTTEI VALMISTANUT. Näitä Gracon myymiä, mutta ei valmistamia nimikkeitä (kuten sähkömoottorit, kytkimet, letku jne.) koskee niiden valmistajan mahdollinen takuu. Graco tarjoaa ostajalle kohtuullista tukea näiden takuiden rikkomisen vuoksi tehdyissä vaateissa. Missään tapauksessa Graco ei ole vastuussa epäsuorista, satunnaisista, erityisistä tai välillisistä vahingonkorvauksista, jotka aiheutuvat Gracon laitetoimituksista tai niihin myytyjen tuotteiden tai muiden tavaroiden hankkimisesta, toimivuudesta tai käytöstä, olipa kyseessä sopimusrikkomus, takuunalainen virhe, Gracon laiminlyönti tai jokin muu syy. Tietoa Gracosta Uusimmat tiedot Gracon tuotteista löytyvät sivustolta TILAA ottamalla yhteys Graco-jälleenmyyjään tai soita saadaksesi lähimmän jälleenmyyjän yhteystiedot. Kaikki tämän asiakirjan sisältämät tekstit ja kuvat ovat viimeisimpien painatushetkellä käytettävissä olevien tuotetietojen mukaiset. Graco varaa oikeuden muutoksiin ilman eri ilmoitusta. Käännös alkuperäisistä ohjeista. This manual contains Finnish. MM 3A2244 Gracon pääkonttori: Minneapolis Kansainväliset toimistot: Belgia, Kiina, Japani, Korea GRACO INC. AND SUBSIDIARIES P.O. BOX 1441 MINNEAPOLIS MN USA Copyright 2009, Graco Inc. Kaikki Gracon valmistuspaikat on ISO rekisteröity. Revisio A
