1 Poistoilmalämpöpumput Ulkoilmalämpöpumput

2 Kaikki NIBE poistoilmalämpöpumput voidaan varustaa yläkaapilla, joka peittää ilmanvaihtokanavat. 2

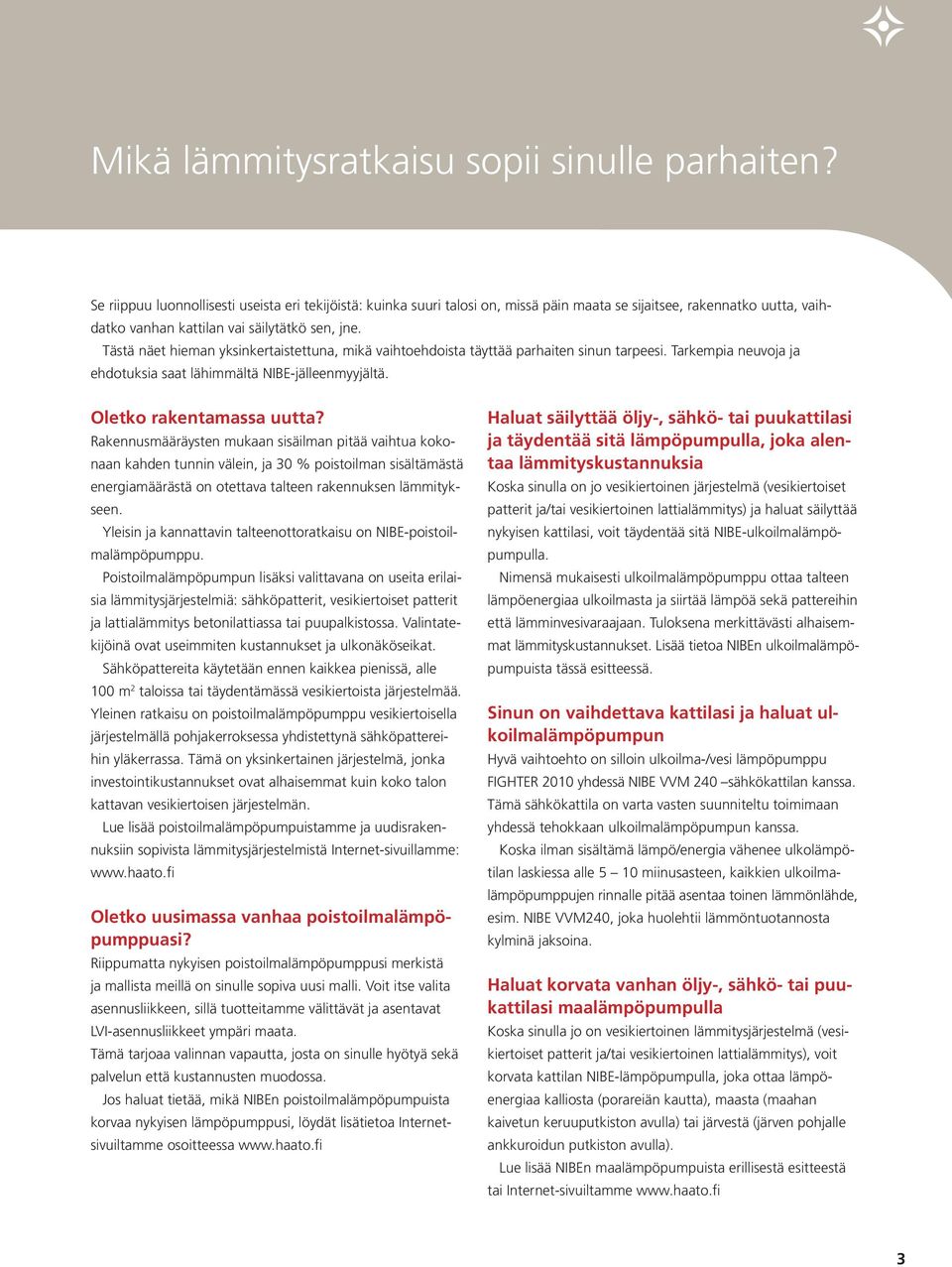

3 Mikä lämmitysratkaisu sopii sinulle parhaiten? Se riippuu luonnollisesti useista eri tekijöistä: kuinka suuri talosi on, missä päin maata se sijaitsee, rakennatko uutta, vaihdatko vanhan kattilan vai säilytätkö sen, jne. Tästä näet hieman yksinkertaistettuna, mikä vaihtoehdoista täyttää parhaiten sinun tarpeesi. Tarkempia neuvoja ja ehdotuksia saat lähimmältä NIBE-jälleenmyyjältä. Oletko rakentamassa uutta? Rakennusmääräysten mukaan sisäilman pitää vaihtua kokonaan kahden tunnin välein, ja 30 % poistoilman sisältämästä energiamäärästä on otettava talteen rakennuksen lämmitykseen. Yleisin ja kannattavin talteenottoratkaisu on NIBE-poistoilmalämpöpumppu. Poistoilmalämpöpumpun lisäksi valittavana on useita erilaisia lämmitysjärjestelmiä: sähköpatterit, vesikiertoiset patterit ja lattialämmitys betonilattiassa tai puupalkistossa. Valintatekijöinä ovat useimmiten kustannukset ja ulkonäköseikat. Sähköpattereita käytetään ennen kaikkea pienissä, alle 100 m 2 taloissa tai täydentämässä vesikiertoista järjestelmää. Yleinen ratkaisu on poistoilmalämpöpumppu vesikiertoisella järjestelmällä pohjakerroksessa yhdistettynä sähköpattereihin yläkerrassa. Tämä on yksinkertainen järjestelmä, jonka investointikustannukset ovat alhaisemmat kuin koko talon kattavan vesikiertoisen järjestelmän. Lue lisää poistoilmalämpöpumpuistamme ja uudisrakennuksiin sopivista lämmitysjärjestelmistä Internet-sivuillamme: Oletko uusimassa vanhaa poistoilmalämpöpumppuasi? Riippumatta nykyisen poistoilmalämpöpumppusi merkistä ja mallista meillä on sinulle sopiva uusi malli. Voit itse valita asennusliikkeen, sillä tuotteitamme välittävät ja asentavat LVI-asennusliikkeet ympäri maata. Tämä tarjoaa valinnan vapautta, josta on sinulle hyötyä sekä palvelun että kustannusten muodossa. Jos haluat tietää, mikä NIBEn poistoilmalämpöpumpuista korvaa nykyisen lämpöpumppusi, löydät lisätietoa Internetsivuiltamme osoitteessa Haluat säilyttää öljy-, sähkö- tai puukattilasi ja täydentää sitä lämpöpumpulla, joka alentaa lämmityskustannuksia Koska sinulla on jo vesikiertoinen järjestelmä (vesikiertoiset patterit ja/tai vesikiertoinen lattialämmitys) ja haluat säilyttää nykyisen kattilasi, voit täydentää sitä NIBE-ulkoilmalämpöpumpulla. Nimensä mukaisesti ulkoilmalämpöpumppu ottaa talteen lämpöenergiaa ulkoilmasta ja siirtää lämpöä sekä pattereihin että lämminvesivaraajaan. Tuloksena merkittävästi alhaisemmat lämmityskustannukset. Lisää tietoa NIBEn ulkoilmalämpöpumpuista tässä esitteessä. Sinun on vaihdettava kattilasi ja haluat ulkoilmalämpöpumpun Hyvä vaihtoehto on silloin ulkoilma-/vesi lämpöpumppu FIGHTER 2010 yhdessä NIBE VVM 240 sähkökattilan kanssa. Tämä sähkökattila on varta vasten suunniteltu toimimaan yhdessä tehokkaan ulkoilmalämpöpumpun kanssa. Koska ilman sisältämä lämpö/energia vähenee ulkolämpötilan laskiessa alle 5 10 miinusasteen, kaikkien ulkoilmalämpöpumppujen rinnalle pitää asentaa toinen lämmönlähde, esim. NIBE VVM240, joka huolehtii lämmöntuotannosta kylminä jaksoina. Haluat korvata vanhan öljy-, sähkö- tai puukattilasi maalämpöpumpulla Koska sinulla jo on vesikiertoinen lämmitysjärjestelmä (vesikiertoiset patterit ja/tai vesikiertoinen lattialämmitys), voit korvata kattilan NIBE-lämpöpumpulla, joka ottaa lämpöenergiaa kalliosta (porareiän kautta), maasta (maahan kaivetun keruuputkiston avulla) tai järvestä (järven pohjalle ankkuroidun putkiston avulla). Lue lisää NIBEn maalämpöpumpuista erillisestä esitteestä tai Internet-sivuiltamme 3

4 Poistoilmalämpöpumppu ja takka tarjoavat yhdessä merkittäviä säästöjä. Sekä runsaasti viihtyisyyttä! 4

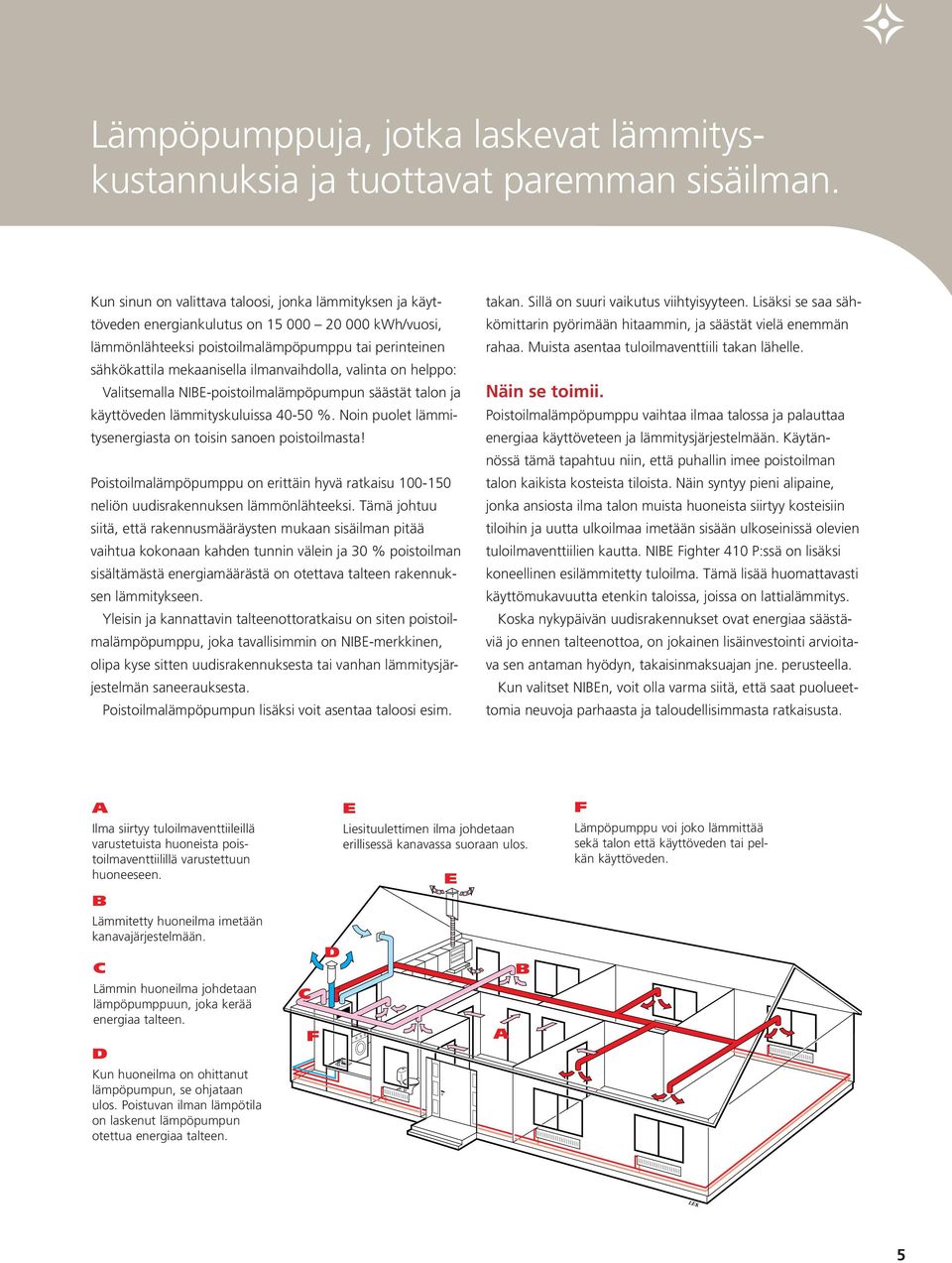

5 Lämpöpumppuja, jotka laskevat lämmityskustannuksia ja tuottavat paremman sisäilman. Kun sinun on valittava taloosi, jonka lämmityksen ja käyttöveden energiankulutus on kwh/vuosi, lämmönlähteeksi poistoilmalämpöpumppu tai perinteinen sähkökattila mekaanisella ilmanvaihdolla, valinta on helppo: Valitsemalla NIBE-poistoilmalämpöpumpun säästät talon ja käyttöveden lämmityskuluissa %. Noin puolet lämmitysenergiasta on toisin sanoen poistoilmasta! Poistoilmalämpöpumppu on erittäin hyvä ratkaisu neliön uudisrakennuksen lämmönlähteeksi. Tämä johtuu siitä, että rakennusmääräysten mukaan sisäilman pitää vaihtua kokonaan kahden tunnin välein ja 30 % poistoilman sisältämästä energiamäärästä on otettava talteen rakennuksen lämmitykseen. Yleisin ja kannattavin talteenottoratkaisu on siten poistoilmalämpöpumppu, joka tavallisimmin on NIBE-merkkinen, olipa kyse sitten uudisrakennuksesta tai vanhan lämmitysjärjestelmän saneerauksesta. Poistoilmalämpöpumpun lisäksi voit asentaa taloosi esim. takan. Sillä on suuri vaikutus viihtyisyyteen. Lisäksi se saa sähkömittarin pyörimään hitaammin, ja säästät vielä enemmän rahaa. Muista asentaa tuloilmaventtiili takan lähelle. Näin se toimii. Poistoilmalämpöpumppu vaihtaa ilmaa talossa ja palauttaa energiaa käyttöveteen ja lämmitysjärjestelmään. Käytännössä tämä tapahtuu niin, että puhallin imee poistoilman talon kaikista kosteista tiloista. Näin syntyy pieni alipaine, jonka ansiosta ilma talon muista huoneista siirtyy kosteisiin tiloihin ja uutta ulkoilmaa imetään sisään ulkoseinissä olevien tuloilmaventtiilien kautta. NIBE Fighter 410 P:ssä on lisäksi koneellinen esilämmitetty tuloilma. Tämä lisää huomattavasti käyttömukavuutta etenkin taloissa, joissa on lattialämmitys. Koska nykypäivän uudisrakennukset ovat energiaa säästäviä jo ennen talteenottoa, on jokainen lisäinvestointi arvioitava sen antaman hyödyn, takaisinmaksuajan jne. perusteella. Kun valitset NIBEn, voit olla varma siitä, että saat puolueettomia neuvoja parhaasta ja taloudellisimmasta ratkaisusta. A Ilma siirtyy tuloilmaventtiileillä varustetuista huoneista poistoilmaventtiilillä varustettuun huoneeseen. B Lämmitetty huoneilma imetään kanavajärjestelmään. C Lämmin huoneilma johdetaan lämpöpumppuun, joka kerää energiaa talteen. D Kun huoneilma on ohittanut lämpöpumpun, se ohjataan ulos. Poistuvan ilman lämpötila on laskenut lämpöpumpun otettua energiaa talteen. C F D E Liesituulettimen ilma johdetaan erillisessä kanavassa suoraan ulos. E A B F Lämpöpumppu voi joko lämmittää sekä talon että käyttöveden tai pelkän käyttöveden. 4 5

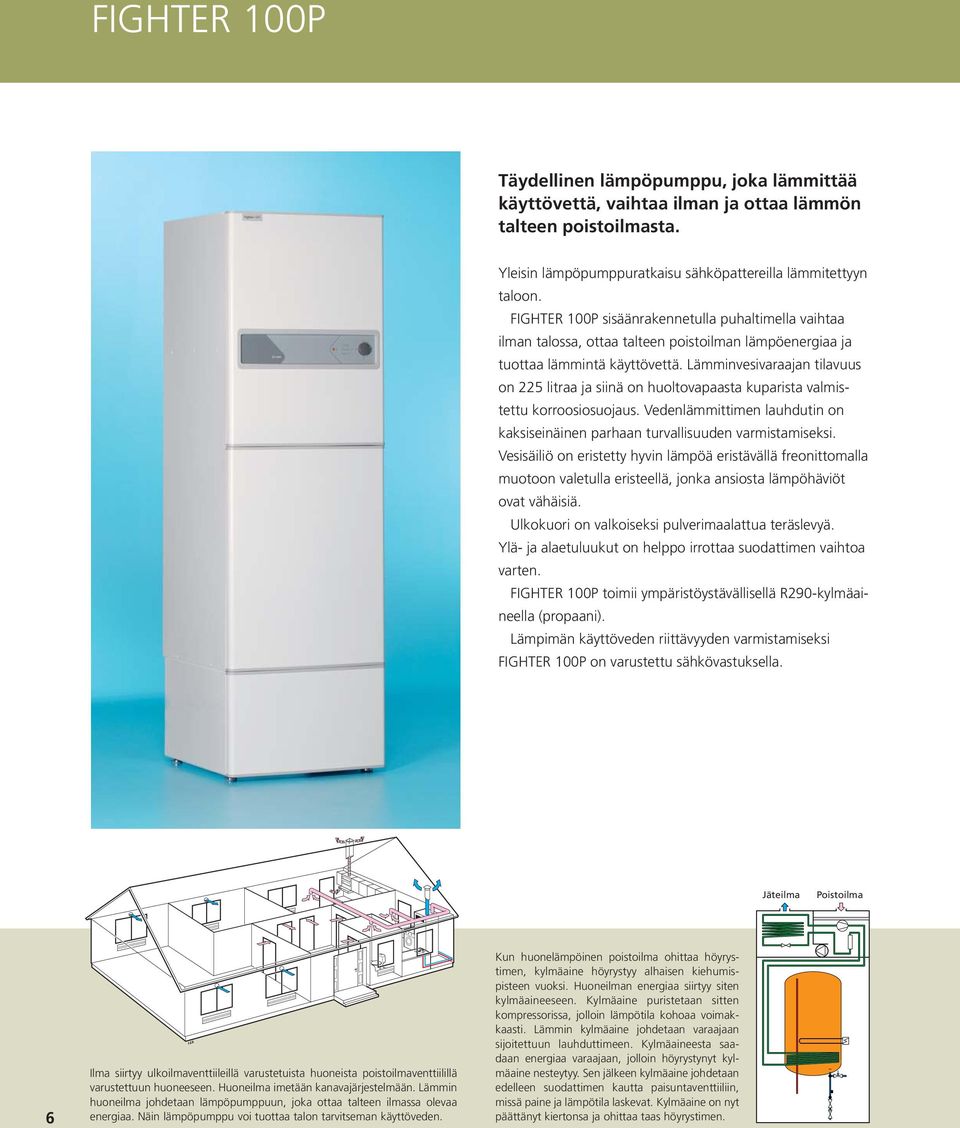

6 FIGHTER 100P Täydellinen lämpöpumppu, joka lämmittää käyttövettä, vaihtaa ilman ja ottaa lämmön talteen poistoilmasta. Yleisin lämpöpumppuratkaisu sähköpattereilla lämmitettyyn taloon. FIGHTER 100P sisäänrakennetulla puhaltimella vaihtaa ilman talossa, ottaa talteen poistoilman lämpöenergiaa ja tuottaa lämmintä käyttövettä. Lämminvesivaraajan tilavuus on 225 litraa ja siinä on huoltovapaasta kuparista valmistettu korroosiosuojaus. Vedenlämmittimen lauhdutin on kaksiseinäinen parhaan turvallisuuden varmistamiseksi. Vesisäiliö on eristetty hyvin lämpöä eristävällä freonittomalla muotoon valetulla eristeellä, jonka ansiosta lämpöhäviöt ovat vähäisiä. Ulkokuori on valkoiseksi pulverimaalattua teräslevyä. Ylä- ja alaetuluukut on helppo irrottaa suodattimen vaihtoa varten. FIGHTER 100P toimii ympäristöystävällisellä R290-kylmäaineella (propaani). Lämpimän käyttöveden riittävyyden varmistamiseksi FIGHTER 100P on varustettu sähkövastuksella. Jäteilma Poistoilma 6 Ilma siirtyy ulkoilmaventtiileillä varustetuista huoneista poistoilmaventtiilillä varustettuun huoneeseen. Huoneilma imetään kanavajärjestelmään. Lämmin huoneilma johdetaan lämpöpumppuun, joka ottaa talteen ilmassa olevaa energiaa. Näin lämpöpumppu voi tuottaa talon tarvitseman käyttöveden. Kun huonelämpöinen poistoilma ohittaa höyrystimen, kylmäaine höyrystyy alhaisen kiehumispisteen vuoksi. Huoneilman energiaa siirtyy siten kylmäaineeseen. Kylmäaine puristetaan sitten kompressorissa, jolloin lämpötila kohoaa voimakkaasti. Lämmin kylmäaine johdetaan varaajaan sijoitettuun lauhduttimeen. Kylmäaineesta saadaan energiaa varaajaan, jolloin höyrystynyt kylmäaine nesteytyy. Sen jälkeen kylmäaine johdetaan edelleen suodattimen kautta paisuntaventtiiliin, missä paine ja lämpötila laskevat. Kylmäaine on nyt päättänyt kiertonsa ja ohittaa taas höyrystimen.

7 FIGHTER 310P Täydellinen lämpöpumppulaitteisto joka tuottaa lämpöä, lämmittää käyttövettä, vaihtaa ilman ja ottaa energiaa talteen poistoilmasta. Poistoilmalämpöpumppu uudisrakennuksiin ja saneerattaviin taloihin, joiden asuinpinta-ala on m 2 * ja joissa on vesikiertoinen patterilämmitys (matalalämpötilamitoitettu) tai lattialämmitys. Laitteessa on sisäänrakennettu poistoilmapuhallin, sähkövastus ja ruostumattomasta teräksestä valmistettu vedenlämmitin. Poistoilman energiaa otetaan talteen ja siirretään kattilaan, mikä vähentää energiankulutusta huomattavasti. Yksikkö vaihtaa ilman talossa, lämmittää lämpöpatterit ja tuottaa lämmintä käyttövettä. FIGHTER 310P lämpöpumppu on mikroprosessoriohjattu. Tämän ansiosta lämpöpumpun käyttö on yksinkertaista, ja pumppu toimii aina mahdollisimman tehokkaalla tavalla, koska mikroprosessori etsii jatkuvasti parhaan käyttötilan. Mikroprosessori ohjaa myös shunttiautomatiikkaa ja kiertovesipumppua. Numeronäytöstä voi helposti tarkastaa lämpötiloja sekä säätöarvoja. FIGHTER 310P toimii ympäristöystävällisellä R290-kylmäaineella (propaani). Vesisäiliö on eristetty hyvin lämpöä eristävällä freonittomalla muotoon valetulla eristeellä, jonka ansiosta lämpöhäviöt ovat vähäisiä. Sähkövastuksen teho on 9 kw (kytketty 8 kw). Lisävarusteena saatavana myös 4,5 kw:n lisäsähkövastus, jolloin maksimi sähkövastusteho on 13,5 kw*. * Mitoituksen tarkastaa LVI-suunnittelija Jäteilma Avluft Poistoilma Frånluft Ilma siirtyy ulkoilmaventtiileillä varustetuista huoneista poistoilmaventtiilillä varustettuun huoneeseen. Huoneilma imetään kanavajärjestelmään. Lämmin huoneilma johdetaan lämpöpumppuun, joka ottaa talteen ilmassa olevan energiaa. Näin lämpöpumppu voi tuottaa käyttövettä sekä lämmitysvettä lämmitysjärjestelmään. Kun huonelämpöinen poistoilma ohittaa höyrystimen, kylmäaine höyrystyy alhaisen kiehumispisteen vuoksi. Huoneilman energiaa siirtyy siten kylmäaineeseen. Kylmäaine puristetaan sitten kompressorissa, jolloin lämpötila kohoaa voimakkaasti. Lämmin kylmäaine johdetaan kattilaveteen sijoitettuun lauhduttimeen. Kylmäaineesta saadaan energiaa kattilaveteen, jolloin höyrystynyt kylmäaine nesteytyy. Sen jälkeen kylmäaine johdetaan edelleen suodattimen kautta paisuntaventtiiliin, missä paine ja lämpötila laskevat. Kylmäaine on nyt päättänyt kiertonsa ja ohittaa taas höyrystimen. 7

8 FIGHTER 410P Täydellinen lämpöpumppulaitteisto, joka tuottaa lämpöä, lämmittää käyttöveden, vaihtaa ilmaa hallitusti, lämmittää tuloilmaa ja ottaa energiaa talteen. Poistoilmalämpöpumppu on tarkoitettu uudisrakennuksiin ja vaihtokoneeksi omakotitaloihin ja vastaaviin, joiden asuinpinta-ala on alle 180 m 2 * ja joissa on koneellinen ilmanvaihto lämmöntalteenotolla. FIGHTER 410P lämpöpumpussa on sisäänrakennetut puhaltimet, sähkövastus sekä ruostumattomasta teräksestä valmistettu vedenlämmitin. Poistoilman energiaa otetaan talteen ja siirretään kattilaan, mikä vähentää energiankulutusta huomattavasti. Lämpöpumppu vaihtaa ilman talossa, lämmittää tuloilmaa, tuottaa lämmitysvettä pattereihin ja lattialämmitykseen ja tuottaa lämmintä käyttövettä. FIGHTER 410P toimii ympäristöystävällisellä R290-kylmäaineella (propaani). Vesisäiliö on eristetty hyvin lämpöä eristävällä freonittomalla muotoon valetulla eristeellä, jonka ansiosta lämpöhäviöt ovat vähäisiä. Sähkövastuksen teho on 9 kw (kytketty 8 kw). Lisävarusteena saatavana myös 4,5 kw:n lisäsähkövastus, jolloin maksimi sähkövastusteho on 13,5 kw *. * Mitoituksen tarkastaa LVI-suunnittelija Ilma siirtyy tuloilmaventtiileillä varustetuista huoneista poistoilmaventtiilillä varustettuun huoneeseen. Huoneilma imetään kanavajärjestelmään. Lämmin huoneilma johdetaan lämpöpumppuun, joka ottaa talteen ilmassa olevaa energiaa. Näin lämpöpumppu voi lämmittää tuloilmaa ja tuottaa käyttövettä sekä lämmitysvettä patterijärjestelmään. 8

9 FIGHTER 410P ja COMPACT lämminvesivaraaja Lämpöpumppu Värmepump FIGHTER 410P FIGHTER 301/401 Vattenvärmare COMPACT Lämminvesivaraaja COMPACT Lämpimän käyttöveden kulutuksen ollessa suuri, kannattaa F 410P poistoilmalämpöpumpun yhteyteen asentaa lämminvesivaraaja. Säiliöt kytketään sarjaan siten että käyttövesi lämpenee ensisijaisesti lämpöpumpussa. SEKOITUSVENTTIILI BLANDNINGSVENTIL TULPATAAN BLOCKERAS BEFINTLIGT VENTTIILIRYHMÄ VENTILKOPPEL JAETAAN DELAS KV KV SISÄÄN INK KV-ANSL LV VV KV TAKAISKUVENTIILI BACKVENTIL TULPPAUS PROPPAS VV LV Uteluft Ulkoilma Tilluft Tuloilma Frånluft Poistoilma Avluft Jäteilma Kun huonelämpöinen poistoilma ohittaa höyrystimen, kylmäaine höyrystyy alhaisen kiehumispisteen vuoksi. Huoneilman energiaa siirtyy siten kylmäaineeseen. Kylmäaine puristetaan sitten kompressorissa, jolloin lämpötila kohoaa voimakkaasti. Lämmin kylmäaine johdetaan kattilaveteen sijoitettuun lauhduttimeen. Kylmäaineesta saadaan energiaa kattilaveteen, jolloin höyrystynyt kylmäaine nesteytyy. Sen jälkeen kylmäaine johdetaan edelleen suodattimen kautta paisuntaventtiiliin, missä paine ja lämpötila laskevat. Kylmäaine on nyt päättänyt kiertonsa ja ohittaa taas höyrystimen. 9

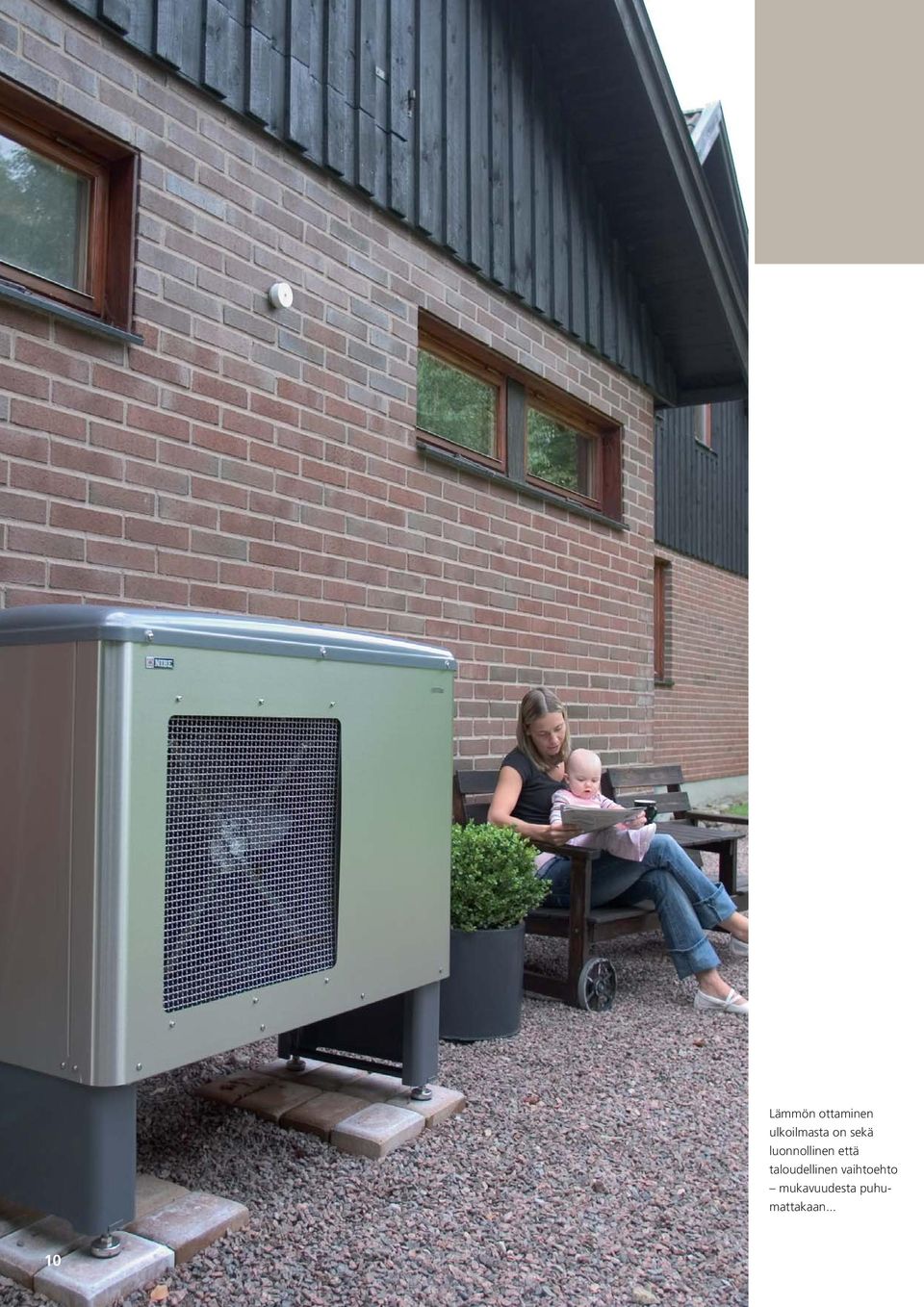

10 Lämmön ottaminen ulkoilmasta on sekä luonnollinen että taloudellinen vaihtoehto mukavuudesta puhumattakaan... 10

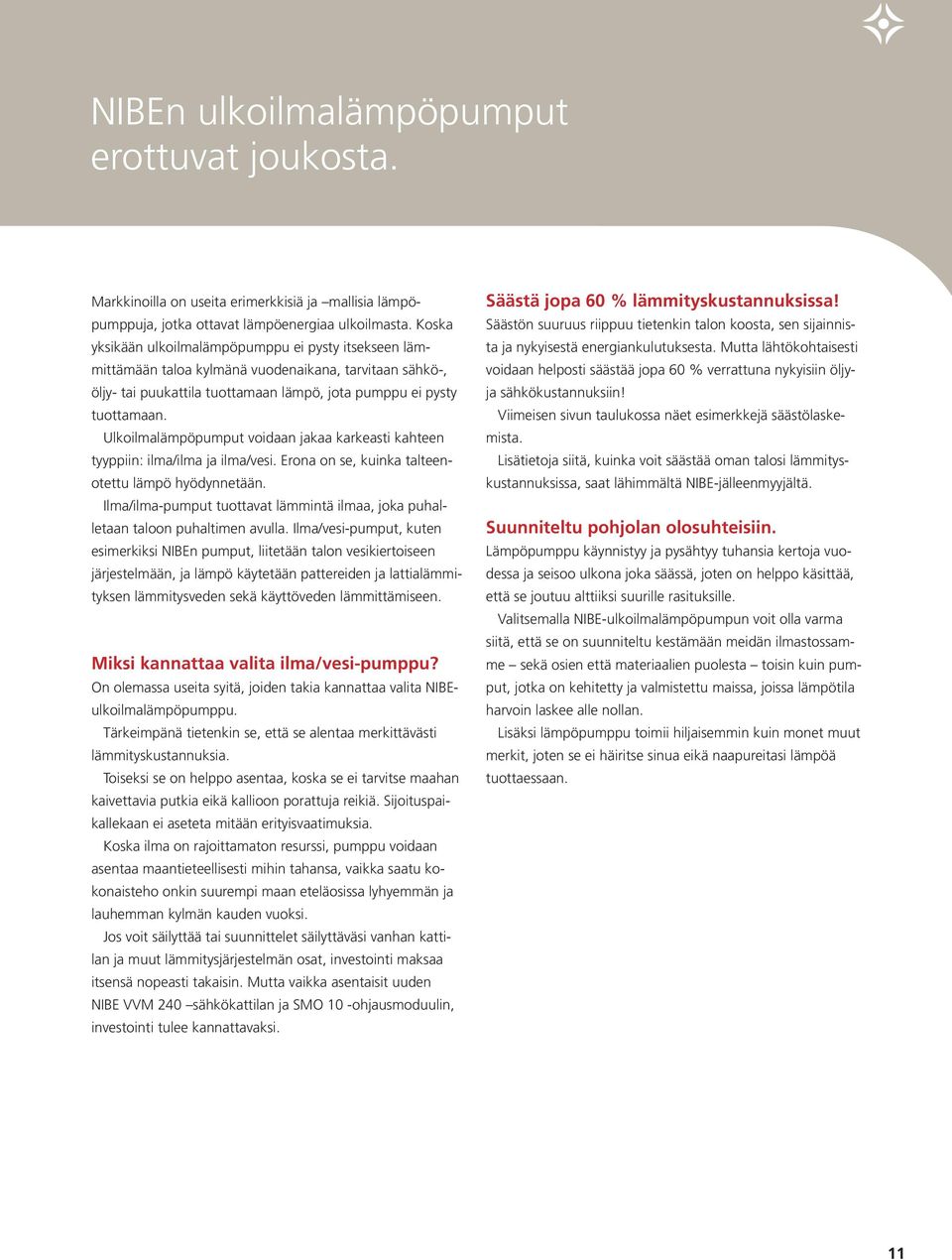

11 NIBEn ulkoilmalämpöpumput erottuvat joukosta. Markkinoilla on useita erimerkkisiä ja mallisia lämpöpumppuja, jotka ottavat lämpöenergiaa ulkoilmasta. Koska yksikään ulkoilmalämpöpumppu ei pysty itsekseen lämmittämään taloa kylmänä vuodenaikana, tarvitaan sähkö-, öljy- tai puukattila tuottamaan lämpö, jota pumppu ei pysty tuottamaan. Ulkoilmalämpöpumput voidaan jakaa karkeasti kahteen tyyppiin: ilma/ilma ja ilma/vesi. Erona on se, kuinka talteenotettu lämpö hyödynnetään. Ilma/ilma-pumput tuottavat lämmintä ilmaa, joka puhalletaan taloon puhaltimen avulla. Ilma/vesi-pumput, kuten esimerkiksi NIBEn pumput, liitetään talon vesikiertoiseen järjestelmään, ja lämpö käytetään pattereiden ja lattialämmityksen lämmitysveden sekä käyttöveden lämmittämiseen. Miksi kannattaa valita ilma/vesi-pumppu? On olemassa useita syitä, joiden takia kannattaa valita NIBEulkoilmalämpöpumppu. Tärkeimpänä tietenkin se, että se alentaa merkittävästi lämmityskustannuksia. Toiseksi se on helppo asentaa, koska se ei tarvitse maahan kaivettavia putkia eikä kallioon porattuja reikiä. Sijoituspaikallekaan ei aseteta mitään erityisvaatimuksia. Koska ilma on rajoittamaton resurssi, pumppu voidaan asentaa maantieteellisesti mihin tahansa, vaikka saatu kokonaisteho onkin suurempi maan eteläosissa lyhyemmän ja lauhemman kylmän kauden vuoksi. Jos voit säilyttää tai suunnittelet säilyttäväsi vanhan kattilan ja muut lämmitysjärjestelmän osat, investointi maksaa itsensä nopeasti takaisin. Mutta vaikka asentaisit uuden NIBE VVM 240 sähkökattilan ja SMO 10 -ohjausmoduulin, investointi tulee kannattavaksi. Säästä jopa 60 % lämmityskustannuksissa! Säästön suuruus riippuu tietenkin talon koosta, sen sijainnista ja nykyisestä energiankulutuksesta. Mutta lähtökohtaisesti voidaan helposti säästää jopa 60 % verrattuna nykyisiin öljyja sähkökustannuksiin! Viimeisen sivun taulukossa näet esimerkkejä säästölaskemista. Lisätietoja siitä, kuinka voit säästää oman talosi lämmityskustannuksissa, saat lähimmältä NIBE-jälleenmyyjältä. Suunniteltu pohjolan olosuhteisiin. Lämpöpumppu käynnistyy ja pysähtyy tuhansia kertoja vuodessa ja seisoo ulkona joka säässä, joten on helppo käsittää, että se joutuu alttiiksi suurille rasituksille. Valitsemalla NIBE-ulkoilmalämpöpumpun voit olla varma siitä, että se on suunniteltu kestämään meidän ilmastossamme sekä osien että materiaalien puolesta toisin kuin pumput, jotka on kehitetty ja valmistettu maissa, joissa lämpötila harvoin laskee alle nollan. Lisäksi lämpöpumppu toimii hiljaisemmin kuin monet muut merkit, joten se ei häiritse sinua eikä naapureitasi lämpöä tuottaessaan. 11

12 FIGHTER 2005/2010 Pohjolan olosuhteisiin suunniteltu ilma/ vesi-lämpöpumppu, joka tarjoaa vieläkin suurempia säästöjä. FIGHTER 2005 ja FIGHTER 2010 ulkoilmalämpöpumput kytketään vesikiertoisiin lämmitysjärjestelmiin. Lämpöpumppua voi käyttää sähkökattilan, öljykattilan tai vastaavan rinnalla. Edistyksellinen ohjaus varmistaa laitteiston optimaalisen käytön. FIGHTER 2010 lämpöpumpussa on automaattinen 2-portainen puhaltimen ja kompressorin tehon säätö. Kylmällä ilmalla kytketään suurempi teho, joka kasvattaa kompressorin kapasiteettia ja antaa erittäin korkean energiapeittosuhteen ja siten suuria säästöjä. Ainutlaatuisen kaksivaiheisen kompressorin ansiosta FIGHTER 2010 lämpöpumppu pystyy lämmittämään tehokkaasti käyttöveden lämpimällä säällä ja siirtämään lämmitysjärjestelmään runsaasti lämmitysenergiaa viileämmällä säällä. Tämän ansiosta lämpöpumppulaitteiston tarjoamat säästöt ovat suuremmat kuin perinteisellä kompressoritekniikalla. Laite on tarkoitettu vesikiertoisiin lämmitysjärjestelmiin ja sitä voidaan käyttää yhdessä sähkökattilan, öljykattilan tai vastaavan kanssa. Varustettu mikroprosessoriohjauksella, joka käynnistää lämpöpumpun muilta säätölaitteilta tai termostaatilta tulevasta signaalista ja lämmittää lämmitysveden ja käyttöveden. Pehmokäynnistysrele on vakiovaruste. Fighter 2010 voidaan liittää erikoisvarusteltuun NIBE VVM 240 sähkökattilaan, joka koostuu lämminvesivaraajasta ja lisälämmitystarpeen täyttävästä sähkökattilasta. Yhdessä nämä muodostavat täydellisen lämmitysjärjestelmän. Voidaan ohjata myös erityisesti tähän tarkoitukseen suunnitellulla SMO 10 -säätöyksiköllä, joka kytkee lisälämmityksen päälle ja pois sekä ohjaa vaihtoa lämmityksen ja käyttöveden tuotannon välillä. Tehovaihtoehdot 2005: 8, 10 ja 14 kw 2010: 6 ja 8 kw Ulkokuori haponkestävää ruostumatonta terästä. 12

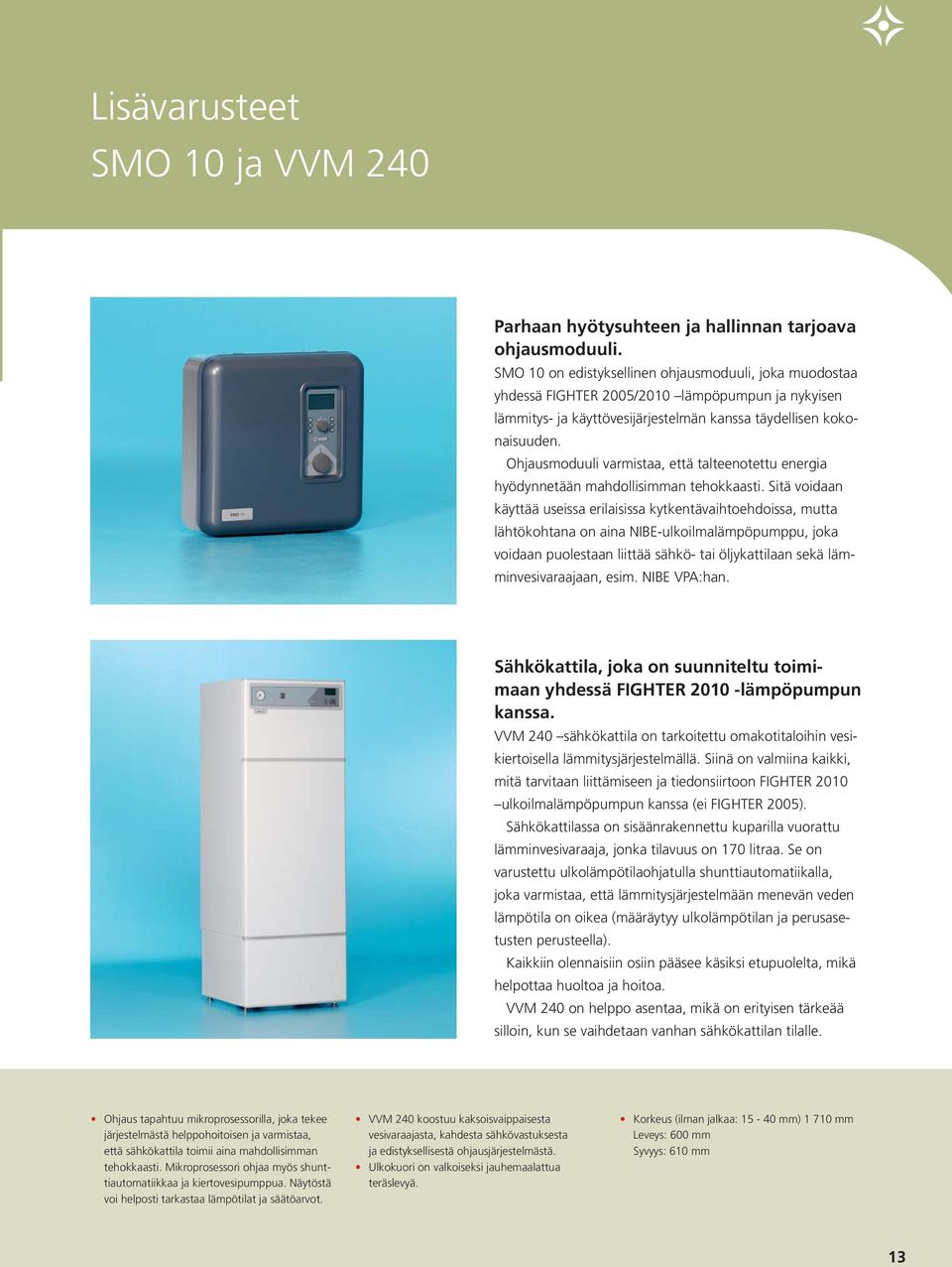

13 Lisävarusteet SMO 10 ja VVM 240 Parhaan hyötysuhteen ja hallinnan tarjoava ohjausmoduuli. SMO 10 on edistyksellinen ohjausmoduuli, joka muodostaa yhdessä FIGHTER 2005/2010 lämpöpumpun ja nykyisen lämmitys- ja käyttövesijärjestelmän kanssa täydellisen kokonaisuuden. Ohjausmoduuli varmistaa, että talteenotettu energia hyödynnetään mahdollisimman tehokkaasti. Sitä voidaan käyttää useissa erilaisissa kytkentävaihtoehdoissa, mutta lähtökohtana on aina NIBE-ulkoilmalämpöpumppu, joka voidaan puolestaan liittää sähkö- tai öljykattilaan sekä lämminvesivaraajaan, esim. NIBE VPA:han. Sähkökattila, joka on suunniteltu toimimaan yhdessä FIGHTER lämpöpumpun kanssa. VVM 240 sähkökattila on tarkoitettu omakotitaloihin vesikiertoisella lämmitysjärjestelmällä. Siinä on valmiina kaikki, mitä tarvitaan liittämiseen ja tiedonsiirtoon FIGHTER 2010 ulkoilmalämpöpumpun kanssa (ei FIGHTER 2005). Sähkökattilassa on sisäänrakennettu kuparilla vuorattu lämminvesivaraaja, jonka tilavuus on 170 litraa. Se on varustettu ulkolämpötilaohjatulla shunttiautomatiikalla, joka varmistaa, että lämmitysjärjestelmään menevän veden lämpötila on oikea (määräytyy ulkolämpötilan ja perusasetusten perusteella). Kaikkiin olennaisiin osiin pääsee käsiksi etupuolelta, mikä helpottaa huoltoa ja hoitoa. VVM 240 on helppo asentaa, mikä on erityisen tärkeää silloin, kun se vaihdetaan vanhan sähkökattilan tilalle. Ohjaus tapahtuu mikroprosessorilla, joka tekee järjestelmästä helppohoitoisen ja varmistaa, että sähkökattila toimii aina mahdollisimman tehokkaasti. Mikroprosessori ohjaa myös shunttiautomatiikkaa ja kiertovesipumppua. Näytöstä voi helposti tarkastaa lämpötilat ja säätöarvot. VVM 240 koostuu kaksoisvaippaisesta vesivaraajasta, kahdesta sähkövastuksesta ja edistyksellisestä ohjausjärjestelmästä. Ulkokuori on valkoiseksi jauhemaalattua teräslevyä. Korkeus (ilman jalkaa: mm) mm Leveys: 600 mm Syvyys: 610 mm 13

14 C S 1 S 2 S N Näin paljon voit säästää! Tästä näet eri lämpöpumppujen tarjoamat säästöt. Kuten näet, voit säästää suuria summia! NIBE FIGHTER poistoilmalämpöpumpuilla lämmitetty omakotitalo Malli FIGHTER 100P FIGHTER 310P FIGHTER 410P Säästö * kwh/vuosi * Arvot vaihtelevat energiankulutuksesta ja poistoilmavirtauksesta riippuen Tekniset tiedot Malli FIGHTER 100P FIGHTER 310P FIGHTER 410P Korkeus mm Leveys mm 600 Syvyys mm 615 Nettopaino kg Vesitilavuus, lämminvesivaraaja litraa Vesitilavuus, ulkovaippa litraa Jännite V 230 (1-vaihe+N) 400 (3-vaihe+N) 400 (3-vaihe+N) Kylmäainemäärä R290 (propaani) kg 0,300 0,420 0,495 Maksimiteho, sähkövastus kw 1,5 9,0 (13,5 lisävarusteella) 9,0 (13,5 lisävarusteella) Toimitettaessa kytketty sähkövastuksen teho kw 1,5 8,0 8,0 Vaadittu vapaa korkeus mm Lisävarusteet Yläkaappi Ilmanvaihtokanavat voi piilottaa lämpöpumpun päälle lisävarusteena hankittavan yläkaapin avulla. Huonelämpötila-anturi RG 10 Tietyissä tapauksissa tavallista säätöautomatiikkaa voidaan täydentää huonelämpötila-anturin avulla. Tuotenumero Yläkaappi 245 mm. Tuotenumero Yläkaappi 335 mm. Tuotenumero Yläkaappi mm. Tuotenumero Sähkövastuksen lisätehosarja ETS Käytetään lisäämään sähkövastuksen tehoa maks. 9 kw:sta maks. 13,5 kw:iin. Tuotenumero Valvontakytkin Jos virrankulutus tilapäisesti kasvaa, valvontakytkin kytkee FIGHTER poistoilmalämpöpumpun sähkövastuksen osia pois päältä talon päävarokkeen suojaamiseksi. Tuotenumero Kanavasuodatin EU7 Tuotenumero (suodatinlaatikko) OX2 14

15 Här kan du se vad de olika värmepumparna kan spara. Exemplen är naturligtvis grova riktvärden. Din NIBE-installatör kan ge dig mer exakta besparingskalkyler som bygger på dina förutsättningar. Men som du ser, finns här stora pengar att spara! NIBE FIGHTER 2005/2010 ulkoilmalämpöpumpulla lämmitetty omakotitalo (Lisäksi taloussähköä noin kwh/vuosi) FIGHTER Nykyinen kokonaistarve, öljy m 3 /vuosi , Nykyinen kokonaistarve, sähkö* kwh/vuosi Säästö ** kwh/vuosi *Annetut arvot ovat vain karkeita ohjearvoja. **Esimerkin talo sijaitsee Etelä-Ruotsissa. Tekniset tiedot FIGHTER Antoteho* kw 7,4 9,7 13,8 7,0 8,9 Lämpökerroin (ml. puhallin)* COP 3,5 3,6 3,3 3,4 3,5 Pehmokäynnistys vakiovaruste Jännite 3 x 400 V + N + PE 50 Hz Kompressori mäntäkompressori 2-portainen mäntäkompressori Kylmäainemäärä (R407C) kg 2,1 2,1 2,4 1,9 2,1 Korkeus (ml. säätöjalat) mm 840 (1045) Leveys mm 1200 Syvyys mm 500 Paino kg * Ulkolämpötila 7 C, lämmitysveden menolämpötila 45 C ja sula höyrystin. Haluatko lisätietoa NIBE-lämpöpumpuista? Tuote-esitteet, asennus- ja hoito-ohjeet sekä paljon muuta löydät osoitteesta Pidätämme oikeuden mahdollisiin mitta- ja rakennemuutoksiin. 15

16 NIBE lämmittää monipuolisemmin kuin kukaan muu. NIBE on Euroopan johtavia ja nopeimmin laajentuvia lämmitysalan yrityksiä. Yli 50 vuoden ajan olemme kehittäneet tapoja lämmittää talo ja käyttövesi tehokkaalla tavalla. Liiketoimialaan NIBE Heating sisältyy kaikkea kaiken kokoisista lämminvesivaraajista markkinoiden tehokkaimpiin lämpöpumppuihin sekä kattiloita kaiken tyyppisille polttoaineille. Liiketoimiala NIBE Stoves ( kattaa suuren valikoiman takkoja ja kaakeliuuneja. Tuotemerkkeinä Handöl, Contura, Cronspisen ja Roslagsspisen. NIBE-tuotteita myydään kaikkialla Euroopassa kuluttajille jotka haluavat edullista lämpöä ja parasta laatua. Juuri niin kuin sinäkin! NIBE Haato, Valimotie 27, VANTAA Puh Fax NIBE-Haato on Suomen Lämpöpumppuyhdistys SULPUn jäsen KBR FI Frånlufts- o uteluftsvärmepumpar
