1 series RICOH Printer -sovelluksen käyttäjän opas Yleiskatsaus Windows-versio Mac-versio Android-/iOS-versio Vianmääritys

2

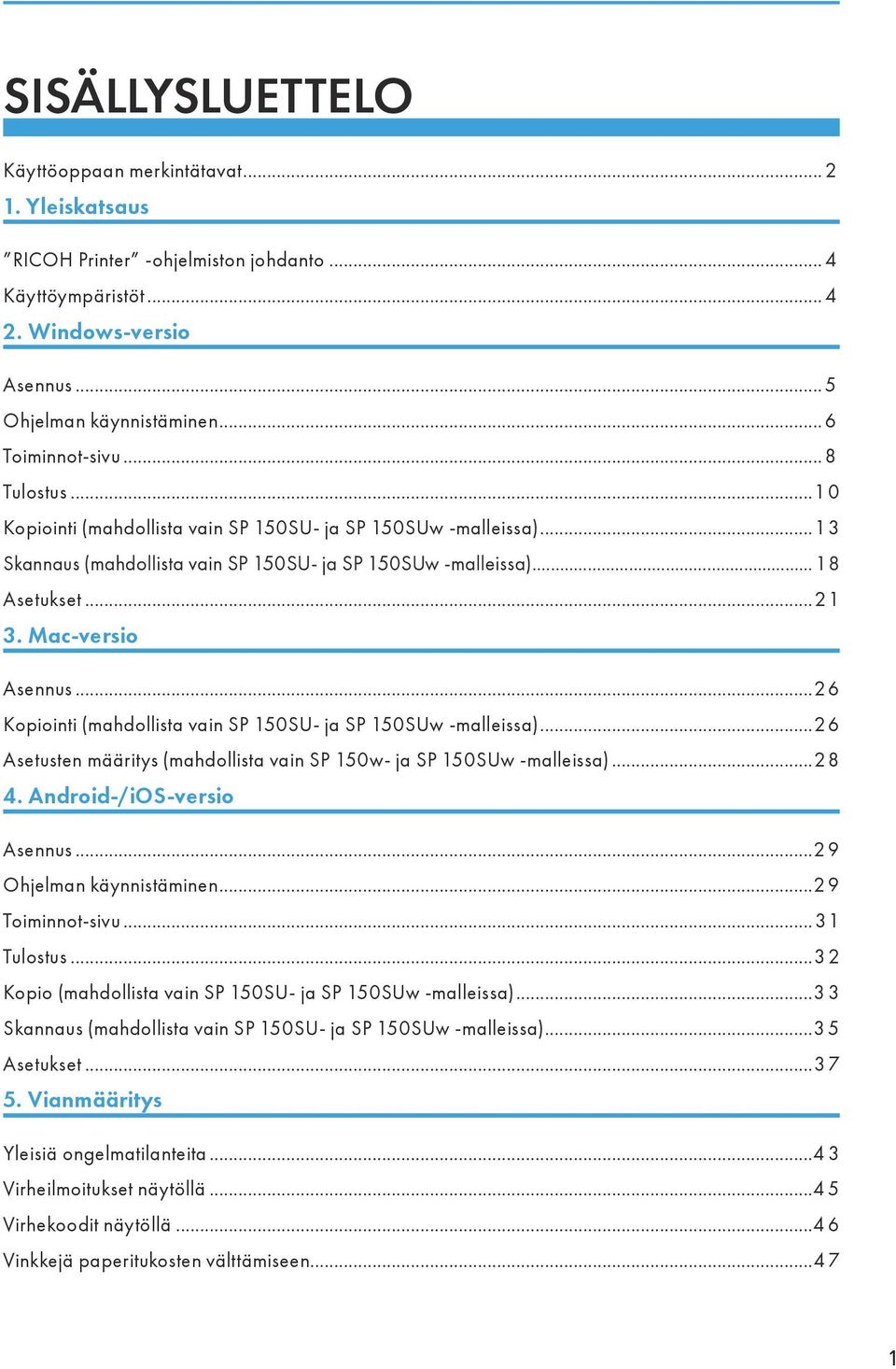

3 SISÄLLYSLUETTELO Käyttöoppaan merkintätavat Yleiskatsaus RICOH Printer -ohjelmiston johdanto... 4 Käyttöympäristöt Windows-versio Asennus... 5 Ohjelman käynnistäminen... 6 Toiminnot-sivu... 8 Tulostus...10 Kopiointi (mahdollista vain SP 150SU- ja SP 150SUw -malleissa)...13 Skannaus (mahdollista vain SP 150SU- ja SP 150SUw -malleissa) Asetukset Mac-versio Asennus...26 Kopiointi (mahdollista vain SP 150SU- ja SP 150SUw -malleissa)...26 Asetusten määritys (mahdollista vain SP 150w- ja SP 150SUw -malleissa) Android-/iOS-versio Asennus...29 Ohjelman käynnistäminen...29 Toiminnot-sivu...31 Tulostus...32 Kopio (mahdollista vain SP 150SU- ja SP 150SUw -malleissa)...33 Skannaus (mahdollista vain SP 150SU- ja SP 150SUw -malleissa)...35 Asetukset Vianmääritys Yleisiä ongelmatilanteita...43 Virheilmoitukset näytöllä...45 Virhekoodit näytöllä...46 Vinkkejä paperitukosten välttämiseen

4 Käyttöoppaan merkintätavat Käyttöoppaassa käytetyt merkinnät Tässä käyttöoppaassa käytetyillä merkinnöillä on seuraavat merkitykset: Osoittaa selventävät kohdat, joihin tulee kiinnittää huomiota ohjelmistoa käytettäessä, tai rajoitukset tai muita tietoja. Muista lukea selitys. Osoittaa selittävät tiedot, jotka on hyvä tietää, tai täydentävän toimintaohjeen tai muita tietoja. Osoittaa ohjetietoja, jotka voivat olla hyödyllisiä. [ ] Osoittaa näyttökohteen tai painikkeen nimen. Johdanto Tässä oppaassa esitetään yksityiskohtaisesti tämän laitteen toiminta ja käyttö. Lue tämä opas huolellisesti ennen laitteen käyttöönottoa, jotta osaat käyttää laitetta turvallisesti. Säilytä tämä opas paikassa, josta se on helposti saatavilla. Lainmukainen kielto Älä kopioi tai tulosta mitään, minkä jäljentäminen on laissa kiellettyä. Seuraavien materiaalien kopioiminen tai tulostaminen on yleensä lailla kielletty: setelit, leimamerkit, arvopaperit, osakkeet, pankkivekselit, sekit, passit, ajokortit. Edellä oleva luettelo on vain esimerkki, joka ei kata kaikkia materiaaleja. Emme ota mitään vastuuta sen täydellisyydestä tai tarkkuudesta. Jos sinulla on kysymyksiä tiettyjen materiaalien kopioinnista tai tulostuksesta, ota yhteys lainopilliseen neuvonantajaasi. Tämä laite on varustettu toiminnolla, joka estää väärennettyjen setelien valmistamisen. Tämän toiminnon vuoksi seteleitä muistuttavia alkuperäiskuvia ei voi kopioida kunnolla. 2

5 Vastuuvapauslauseke Tämän oppaan tietoja voidaan muuttaa ilman ennakkoilmoitusta. Yhtiö ei vastaa missään tapauksessa välittömistä, välillisistä, tarkoituksellisista tai vahingossa tapahtuvista tai muista seuraamuksellisista vahingoista, jotka johtuvat laitteen käsittelystä tai käytöstä. Jollei sovellettavan lain pakottavista säännöksistä muuta johdu, valmistaja ei ole missään tapauksessa vastuussa mistään vahingoista, jotka aiheutuvat tämän laitteen toimintahäiriöistä, tallennettujen tietojen häviämisestä tai tämän tuotteen tai sen mukana toimitettujen käyttöoppaiden käytöstä tai käyttämättömyydestä. Varmista, että sinulla on aina kopio tai varmuuskopioita tällä laitteella tallennetuista tiedoista. Asiakirjoja tai tietoja voi hävitä käyttäjän käyttövirheiden tai laitteen toimintahäiriöiden vuoksi. Valmistaja ei ole missään tapauksessa vastuussa mistään asiakirjoista, jotka käyttäjä on luonut tämän laitteen avulla, tai mistään käyttäjän suorittamien tietojen tuottamista tuloksista. Hyvän tulostuslaadun takaamiseksi valmistaja suosittelee valmistajan aidon väriaineen käyttöä. Valmistaja ei vastaa mistään vahingoista tai kuluista, jotka saattavat aiheutua muiden kuin valmistajan myymien aitojen osien käytöstä toimistotuotteidesi kanssa. Tässä oppaassa on käytetty kahta eri mittayksikköjärjestelmää. Jotkin tämän oppaan kuvista tai selityksistä voivat olla erilaisia kuin tuotteessasi tuoteparannusten tai tuotteen muuttumisen vuoksi. 3

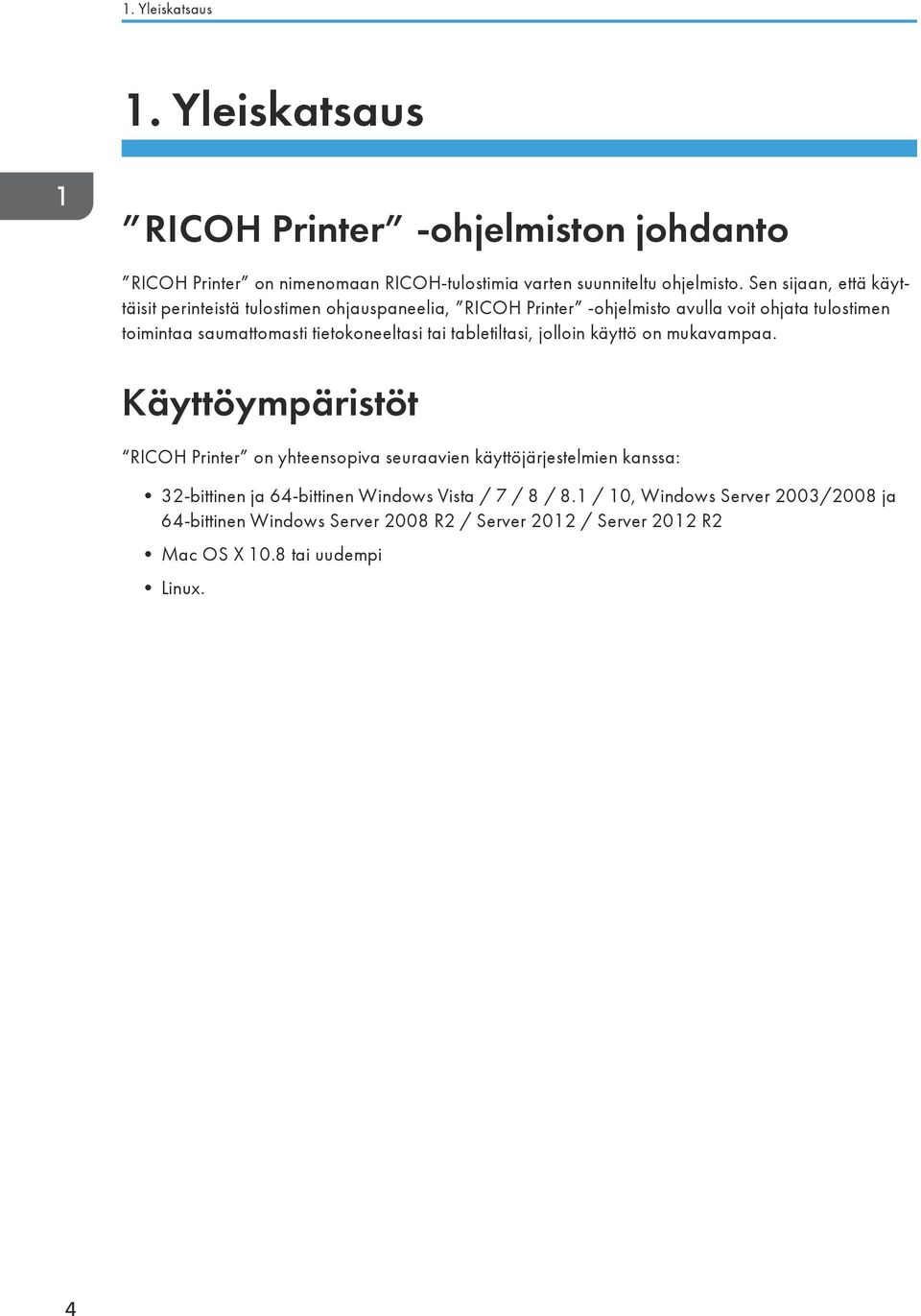

6 1. Yleiskatsaus 1. Yleiskatsaus RICOH Printer -ohjelmiston johdanto RICOH Printer on nimenomaan RICOH-tulostimia varten suunniteltu ohjelmisto. Sen sijaan, että käyttäisit perinteistä tulostimen ohjauspaneelia, RICOH Printer -ohjelmisto avulla voit ohjata tulostimen toimintaa saumattomasti tietokoneeltasi tai tabletiltasi, jolloin käyttö on mukavampaa. Käyttöympäristöt RICOH Printer on yhteensopiva seuraavien käyttöjärjestelmien kanssa: 32-bittinen ja 64-bittinen Windows Vista / 7 / 8 / 8.1 / 10, Windows Server 2003/2008 ja 64-bittinen Windows Server 2008 R2 / Server 2012 / Server 2012 R2 Mac OS X 10.8 tai uudempi Linux. 4

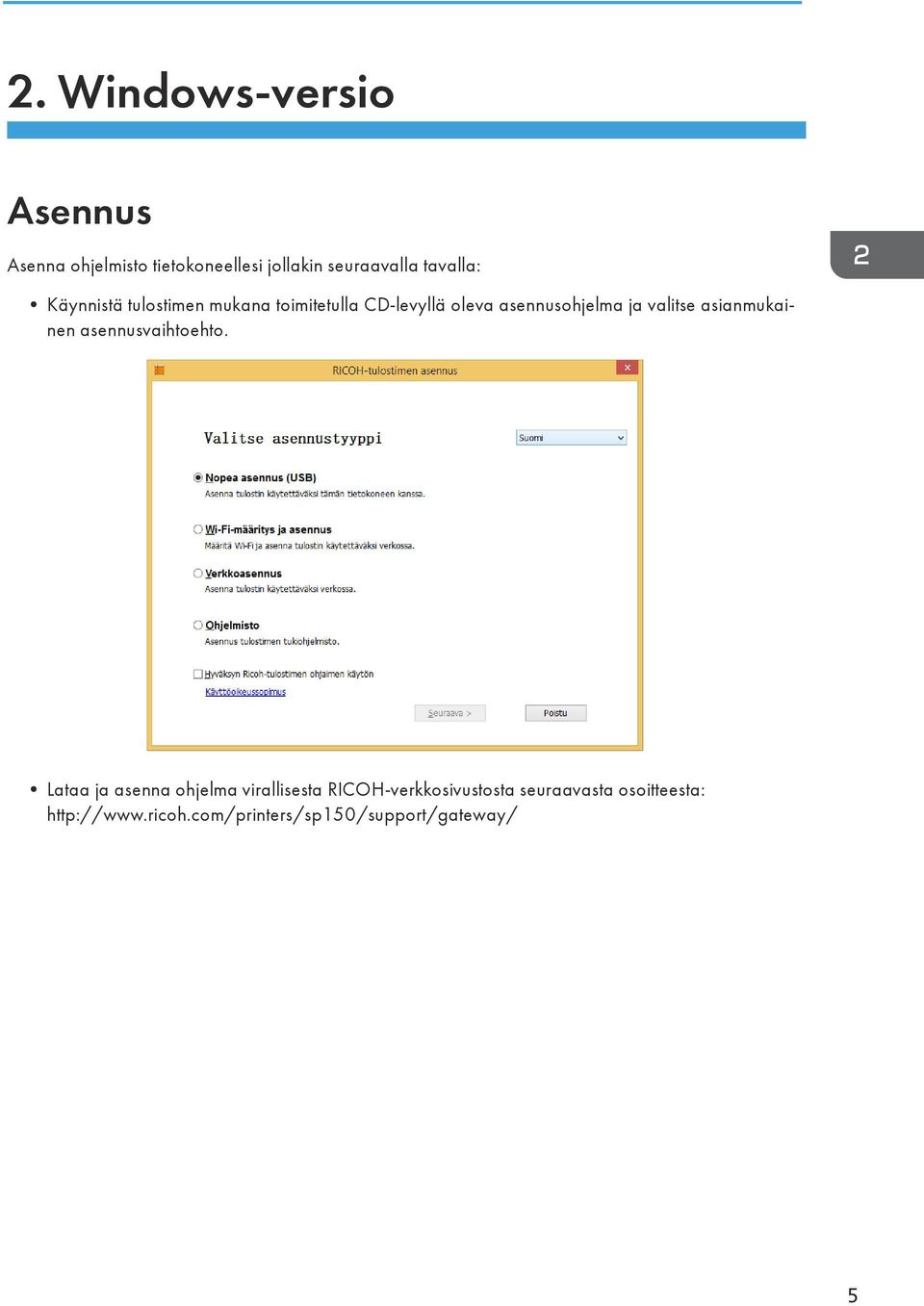

7 2. Windows-versio Asennus Asenna ohjelmisto tietokoneellesi jollakin seuraavalla tavalla: Käynnistä tulostimen mukana toimitetulla CD-levyllä oleva asennusohjelma ja valitse asianmukainen asennusvaihtoehto. Lataa ja asenna ohjelma virallisesta RICOH-verkkosivustosta seuraavasta osoitteesta: 5

8 2. Windows-versio Ohjelman käynnistäminen 1. Avaa RICOH Printer napsauttamalla työpöydän -kuvaketta. Kun ohjelma käynnistyy, näyttöön tulee seuraava tervetulonäkymä ja taustalla käynnistyy käytössä olevien tulostimien haku. 2. Ohjelma hakee ensin käytettävissä olevia tulostimia ja tuo näyttöön niiden luettelon. Seuraavaksi se tarkistaa, onko luettelon ensimmäinen tulostin online-tilassa. Jos näin on, tulostimen mallikohtaiset toiminnot näkyvät näytössä. Ensimmäinen sivu on Tulostus-sivu. 6

9 3. Jos yhtään tulostinta ei ole online-tilassa, ohjelma kehottaa tarkistamaan yhteysvirheet ennen käytettävissä olevien tulostimien hakemista uudelleen. 7

10 2. Windows-versio Toiminnot-sivu Valitse ja napsauta pääsivun yläreunan toimintokuvaketta (Tulostus, Kopio, Skannaus, Asetukset), jolloin toiminnon mukainen sivu tulee näyttöön. Avattavassa Malli-luettelossa näkyvät kaikki järjestelmän Laitteet ja tulostimet -kohdan tulostimet, jotka ovat yhteensopivia RICOH Printer -ohjelmiston kanssa. Jos valitaan yksitoiminen tulostin (SP 150/SP 150w), näyttöön tulevat Tulostus- ja Asetukset-kuvakkeet. Jos valitaan monitoimitulostin (SP 150SU/SP 150SUw), näyttöön tulee luettelo kaikista toiminnoista. Tila-sivu näyttää tulostimen nykyisen tilan, joka voi olla Valmiustila, Varattu, Lepotila, Virhe tai Offline. Tulostimen tila kuvataan sanallisesti ikkunan alaosassa. Kun tulostin kohtaa virheen, nämä sanat näky- 8

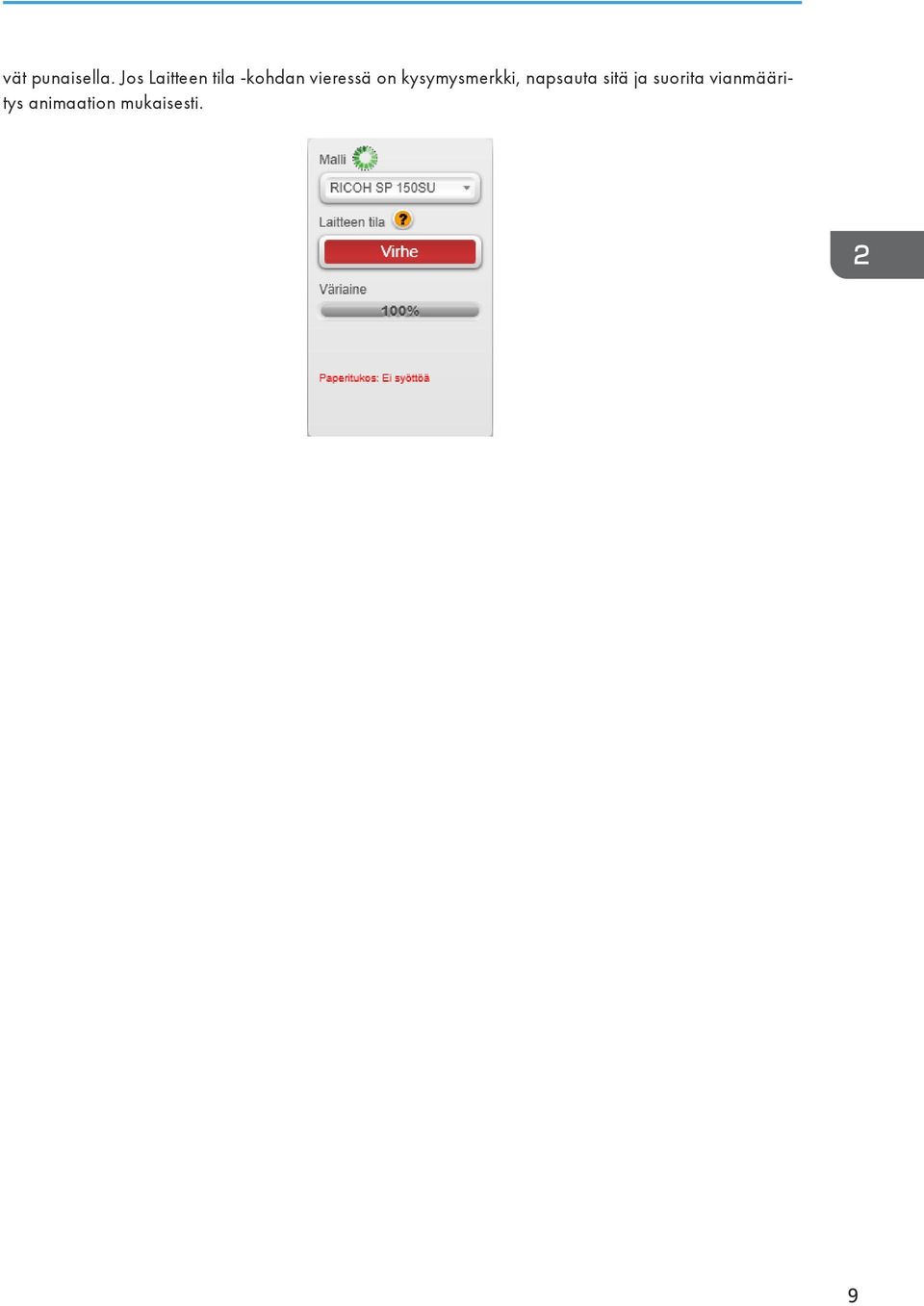

11 vät punaisella. Jos Laitteen tila -kohdan vieressä on kysymysmerkki, napsauta sitä ja suorita vianmääritys animaation mukaisesti. 9

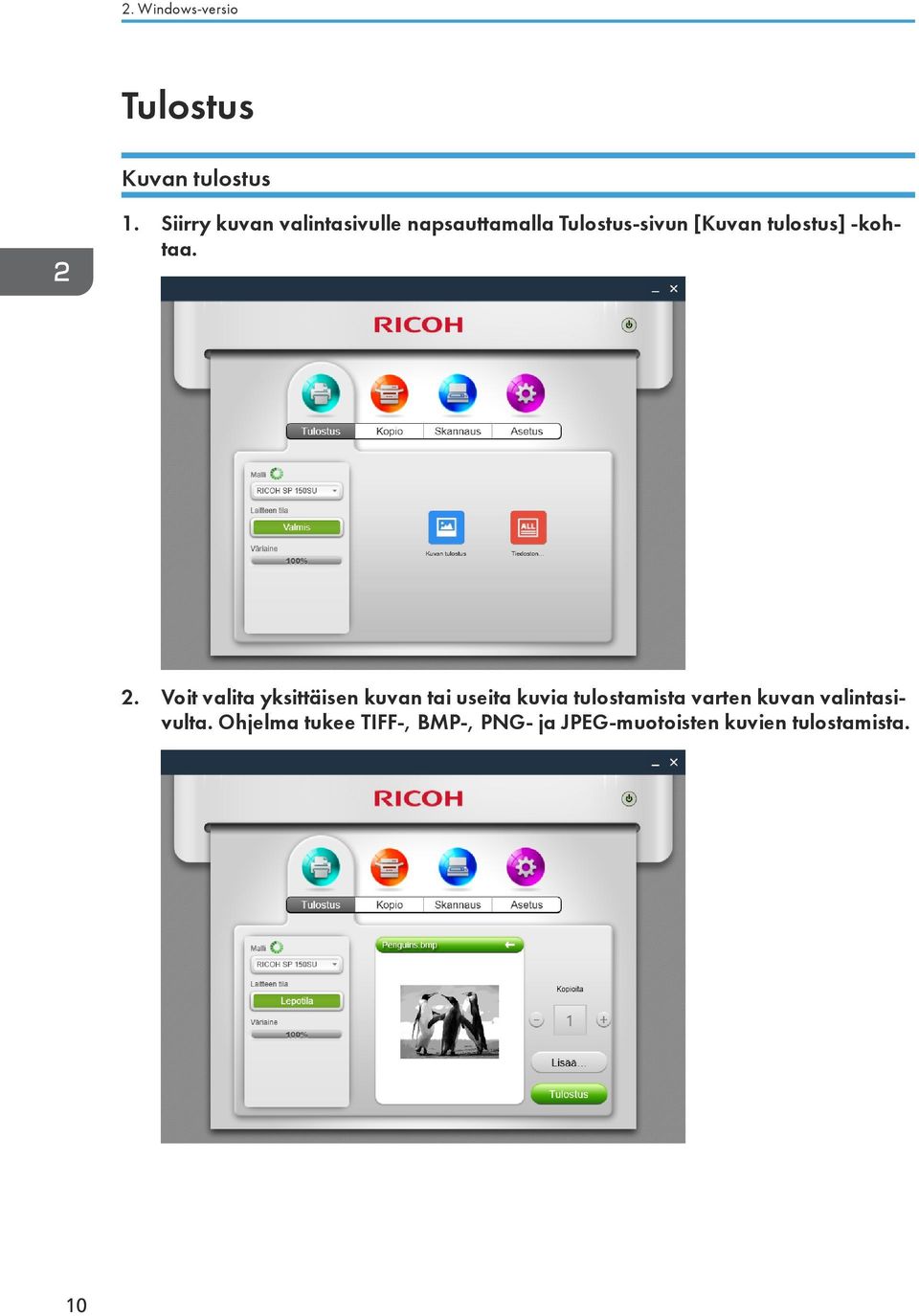

12 2. Windows-versio Tulostus Kuvan tulostus 1. Siirry kuvan valintasivulle napsauttamalla Tulostus-sivun [Kuvan tulostus] -kohtaa. 2. Voit valita yksittäisen kuvan tai useita kuvia tulostamista varten kuvan valintasivulta. Ohjelma tukee TIFF-, BMP-, PNG- ja JPEG-muotoisten kuvien tulostamista. 10

13 Tiedoston tulostus 1. Siirry tiedoston valintasivulle napsauttamalla Tulostus-sivun [Tiedoston tulostus] -kohtaa. 2. Valitse tiedoston valintasivulla tiedosto, jonka haluat tulostaa. Jos Windows ei tue valitsemasi tiedoston tulostamista, käyttäjä saa asiasta ilmoituksen. 3. Kun olet valinnut tiedoston, siirry Tulostus-sivulle napsauttamalla [OK]-painiketta. Määritä tarvittavat tulostusparametrit Tulostus-sivulla ja aloita tulostus napsauttamalla sitten [Tulostus]-painiketta. Jos valitsemaasi tiedostoa ei voi esikatsella, esikatseluikkunassa näkyy [Ei pysty esikatselemaan]. 11

14 2. Windows-versio Manuaalinen 2-puolinen tulostus Jos haluat tulostaa enemmän kuin kaksi sivua, voit valita manuaalisen 2-puolisen tulostuksen. 1. Kun olet valinnut tulostettavan sisällön, napsauta Tulostus-sivulla [Lisää asetuksia] -painiketta. 2. Valitse Lisää asetuksia -sivulla [2-puolinen] ja valitse kaksipuolisen tulostuksen tyyppi. Valitse sitten [OK]. 3. Napsauta Tulostus-sivulla [Tulostus]-painiketta. 2-puolinen tulostus -ikkuna tulee näyttöön, ja tulostin alkaa tulostaa parillisia sivuja. 4. Kun parilliset sivunumerot on tulostettu, poista ylimääräiset paperit paperilokerosta näytön ohjeiden mukaisesti ja käännä tulostetut sivut toisinpäin. Paina tulostimen virtapainiketta, jolloin tulostin tulostaa parittomat sivut. 5. Manuaalinen 2-puolinen tulostus on valmis. 12

15 Kopiointi (mahdollista vain SP 150SU- ja SP 150SUw -malleissa) Tällä sovelluksella tehtyjä asetuksia käytetään vain, kun tulostinta käytetään sovelluksella. Esimerkiksi, vaikka painat Käynnistys-painiketta sen jälkeen, kun tulostimen Yhdistelmätulostus on asetettu tätä sovellusta käyttäen, ei Yhdistelmätulostusta suoriteta. Tässä tapauksessa napsauta sovelluksen [Kopio] -painiketta. Tavallinen kopiointi Määritä kaikki tarvittavat parametrit Kopio-sivulla ja napsauta sitten [Kopio]-painiketta. 13

16 2. Windows-versio Henkilökortin kopiointi Kopioi henkilökortin kumpikin puoli samalle A4-paperille toimimalla seuraavasti: 1. Siirrä Kopio-sivulla Henkilökortin kop. -valitsin oikealle ja napsauta sitten [Henkilökortin kop.] -painiketta. 2. Aseta henkilökortin etuosa tulostimeen näytön ohjeiden mukaisesti ja napsauta [OK]-painiketta. 14

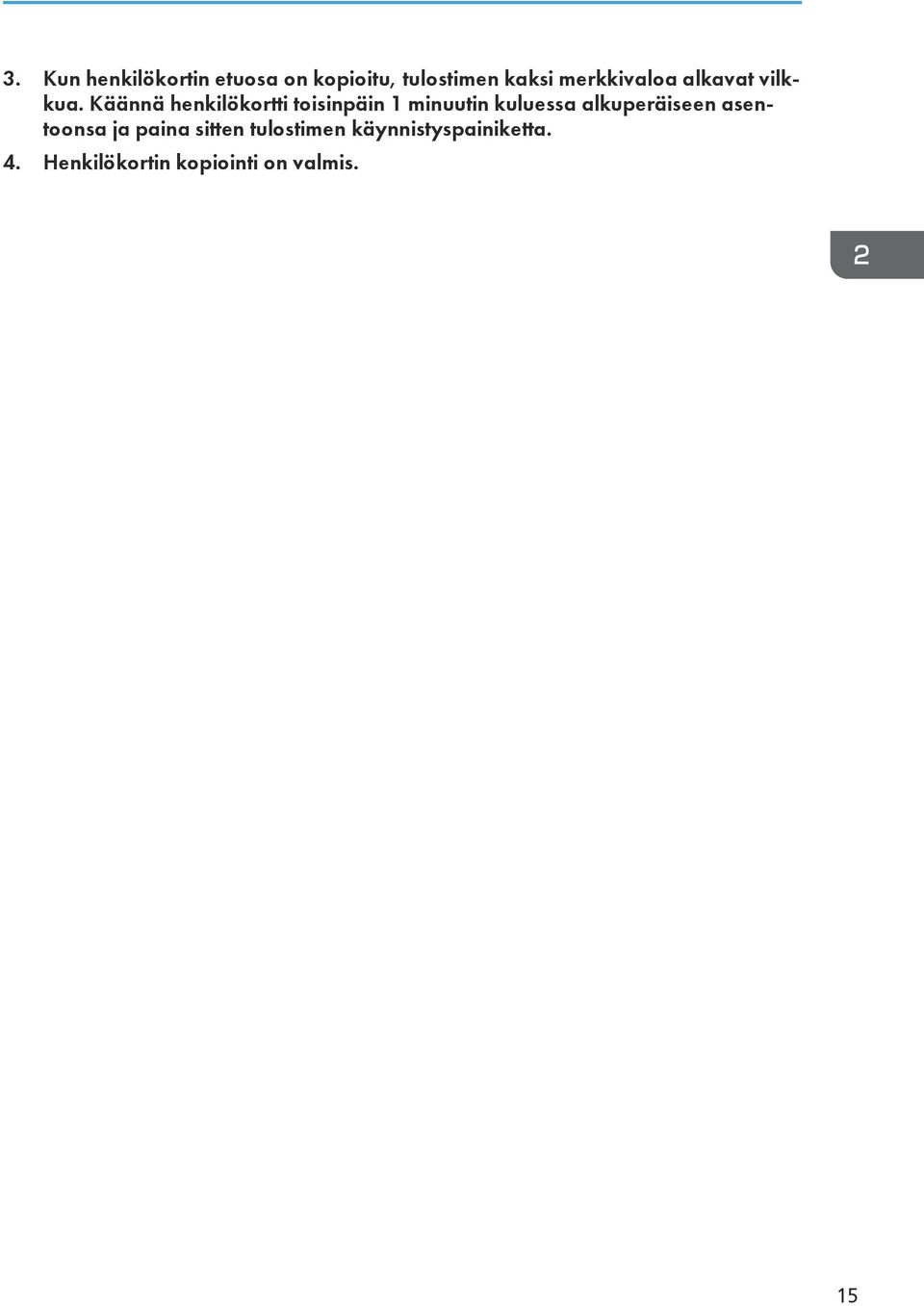

17 3. Kun henkilökortin etuosa on kopioitu, tulostimen kaksi merkkivaloa alkavat vilkkua. Käännä henkilökortti toisinpäin 1 minuutin kuluessa alkuperäiseen asentoonsa ja paina sitten tulostimen käynnistyspainiketta. 4. Henkilökortin kopiointi on valmis. 15

18 2. Windows-versio N / 1 -kopiointi Jos haluat kopioida useita sivuja samalle paperiarkille, toimi seuraavasti: 1. Napsauta Kopio-sivulla [Lisää asetuksia] -painiketta. Valitse Lisää asetuksia-sivulla [N / 1 -kopio] ja napsauta sitten [OK]-painiketta. 2. Napsauta Toiminnot-sivulla [Kopio]-painiketta ja aseta alkuperäisen asiakirjan ensimmäinen sivu tulostimeen näytössä esitetyn animaation mukaisesti. Napsauta sitten [OK]-painiketta. 16

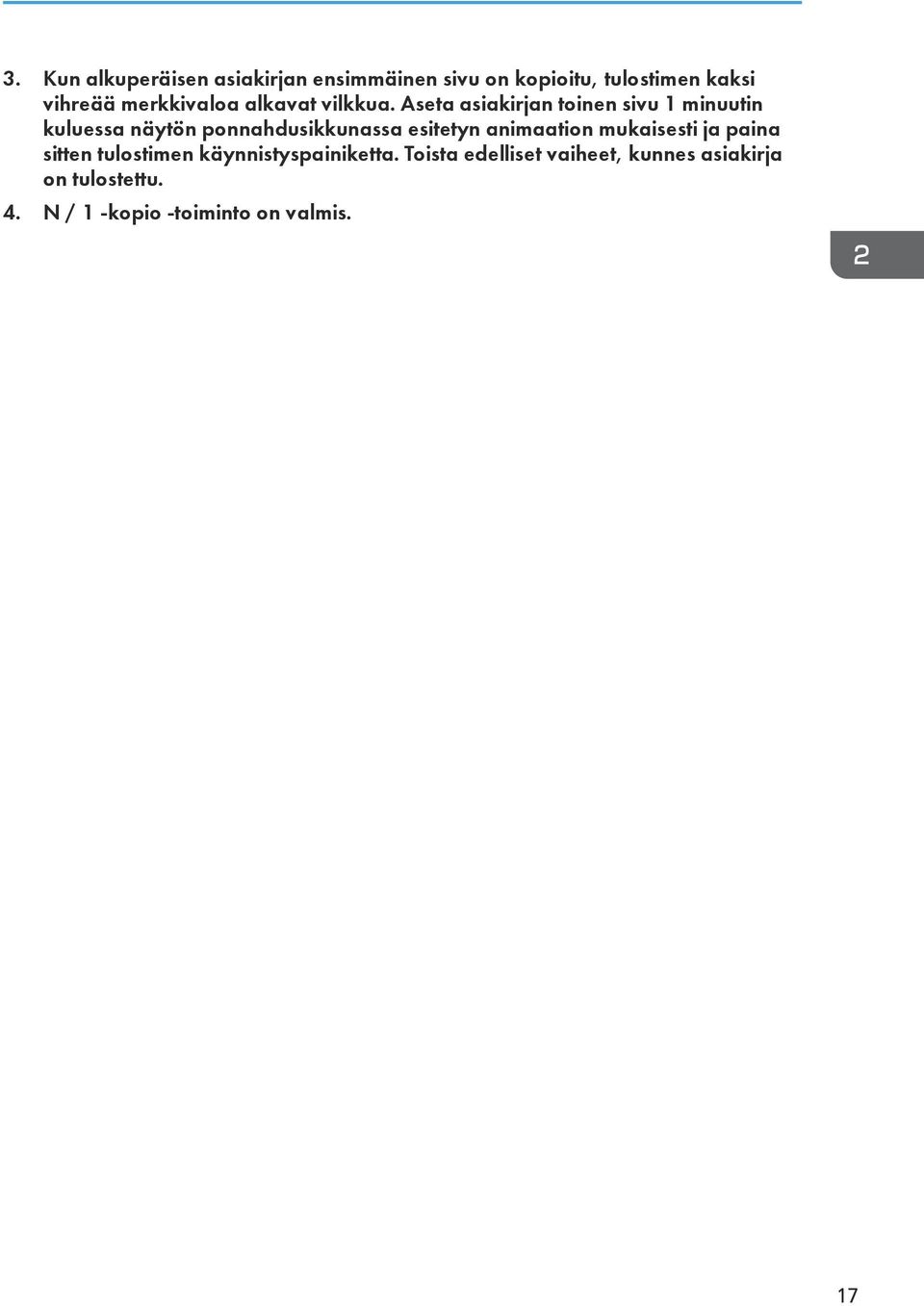

19 3. Kun alkuperäisen asiakirjan ensimmäinen sivu on kopioitu, tulostimen kaksi vihreää merkkivaloa alkavat vilkkua. Aseta asiakirjan toinen sivu 1 minuutin kuluessa näytön ponnahdusikkunassa esitetyn animaation mukaisesti ja paina sitten tulostimen käynnistyspainiketta. Toista edelliset vaiheet, kunnes asiakirja on tulostettu. 4. N / 1 -kopio -toiminto on valmis. 17

20 2. Windows-versio Skannaus (mahdollista vain SP 150SU- ja SP 150SUw -malleissa) Skannaaminen Aseta skannattava asiakirja tulostimen skannausalueelle ja toimi seuraavasti: 1. Kun olet määrittänyt skannausparametrit Skannaus-sivulla, napsauta [Skannaus]-painiketta. 2. Skannauksen eteneminen näkyy näytössä. 18

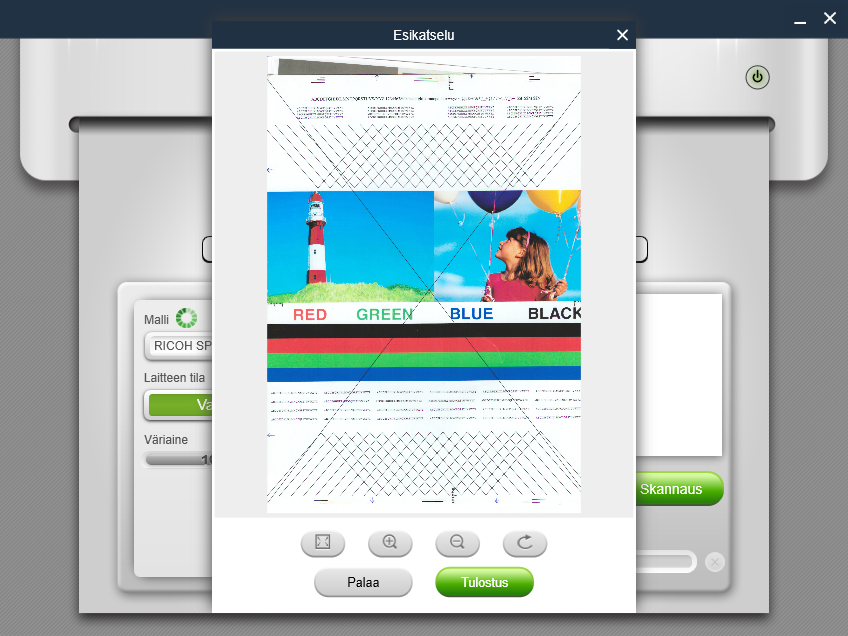

21 3. Skannauksen jälkeen voit tarkistaa skannatut kuvat Skannaus-sivulla. 4. Kaksoisnapsauta kuvaa, jos haluat selata tai kiertää sitä tai tulostaa sen. 19

22 2. Windows-versio Asetukset Voit määrittää tarvittavat skannausparametrit ennen skannausta. Napsauta [Lisää asetuksia] -painiketta, valitse tarvittavat skannausvalinnat ja napsauta sitten [OK]-painiketta. Tallennus Tallenna skannatut kuvat napsauttamalla [Tallenna]-painiketta. Jos valitaan vain yksi kuva, kuva voidaan tallentaa JPG-, TIF- tai PDF-muodossa. Jos valitaan useita kuvia, kuvat voidaan tallentaa TIF- tai PDF-muodoissa. Kuvat tallennetaan oikeassa yläkulmassa olevien numeroiden mukaisessa järjestyksessä. Tulostus Siirry Tulostus-sivulle napsauttamalla [Tulostus]-painiketta. Jos kuvaa ei ole valittu, painiketta ei voida valita. 20

23 Asetukset Tulostimen Wi-Fi-asetusten määritys (mahdollista vain SP 150w- ja SP 150SUw -malleissa) Valitse langaton verkko luettelosta, syötä vastaava salasana ja määritä tulostimen langattomat asetukset valitsemalla Yhdistä. Kytke Wi-Fi käyttöön tai pois käytöstä painamalla WLAN-kytkintä. Tulostin pitää käynnistää uudelleen, ennen kuin mitkään Wi-Fi-tilan muutokset tulevat voimaan. 21

24 2. Windows-versio Tulostimen IP-osoitteen asettaminen (mahdollista vain SP 150w- ja SP 150SUw -malleissa) Voit valita IP-osoitteen hakemisen tai määrittää tulostimelle kiinteän IP-osoitteen. Voit määrittää tulostimelle kiinteän IP-osoitteen pyytämällä apua verkkosi järjestelmänvalvojalta. Ohjelmiston AP -asetusten määritys (mahdollista vain SP 150w- ja SP 150SUw -malleissa) Anna palvelujoukon tunnus (SSID) ja salasana Ohjelmiston AP -verkolle ja kytke Ohjelmiston AP käyttöön tai pois käytöstä painamalla virtakytkintä. Tulostin pitää käynnistää uudelleen, ennen kuin mitkään Ohjelmiston AP -tilan muutokset tulevat voimaan. 22

25 Virransäästö Tämän toiminnon avulla voidaan säätää joutoaikaa, jonka tulostin odottaa ennen kuin se siirtyy lepotilaan. Joutoaika voi olla 1 30 minuuttia. 23

26 2. Windows-versio Lisää asetuksia Tämän toiminnon avulla voi määrittää tulostinkohtaisia parametreja. Jos ei ole pakko, älä muuta näiden valintojen arvoja. 24

27 Muokkaa salasanaa Tällä toiminnolla voit muuttaa järjestelmänvalvojan salasanan. Järjestelmänvalvojan salasana on tarkoitettu pääasiassa identiteetin todennusta varten. Jos todennus epäonnistuu, järjestelmä ilmoittaa salasanan olevan väärä ja kehottaa syöttämään oikean salasanan. Voit syöttää salasanan uudelleen rajoittamaton määrän kertoja. Kun todennus on onnistunut, voit muuttaa parametreja Wi-Fi-, Ohjelmiston AP-, TCP/IP-, Virransäästö- ja Lisää asetuksia -sivuilla. Järjestelmänvalvojan todennuksen jälkeen et saa salasanakehotetta myöhempien asetustoimenpiteiden yhteydessä. Järjestelmänvalvojan alkuperäinen salasana on

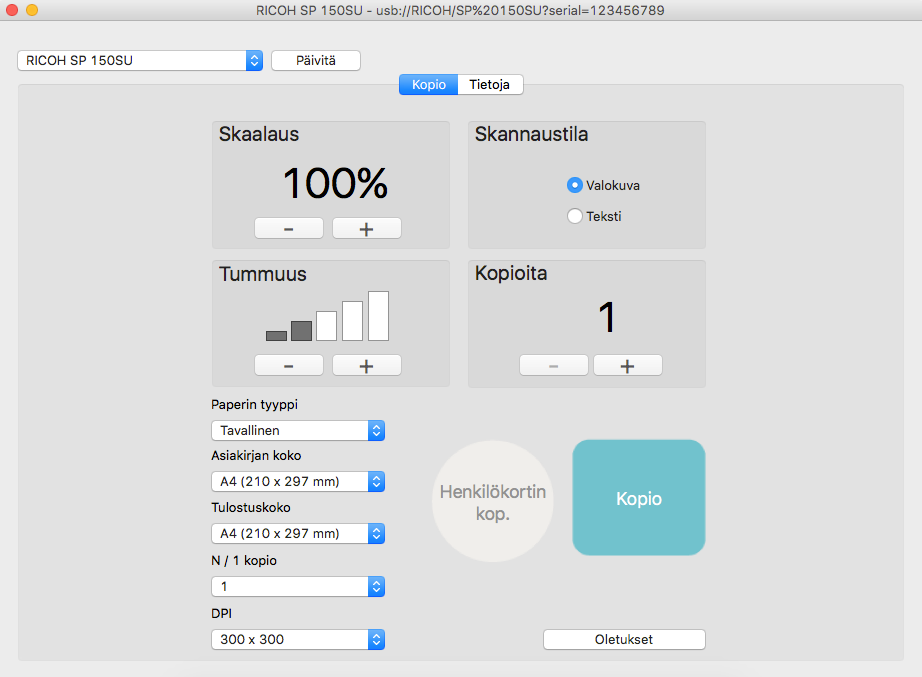

28 3. Mac-versio 3. Mac-versio Asennus Asenna ohjelmisto käynnistämällä tulostimen mukana toimitetulla CD-levyllä oleva asennusohjelma. Kopiointi (mahdollista vain SP 150SU- ja SP 150SUw -malleissa) T Tällä sovelluksella tehtyjä asetuksia käytetään vain, kun tulostinta käytetään sovelluksella. Esimerkiksi, vaikka painat Käynnistys-painiketta sen jälkeen, kun tulostimen Yhdistelmätulostus on asetettu tätä sovellusta käyttäen, ei Yhdistelmätulostusta suoriteta. Tässä tapauksessa napsauta sovelluksen [Kopio] -painiketta. avallinen kopiointi Määritä kaikki tarvittavat parametrit Kopio-sivulla ja napsauta sitten [Kopio]-painiketta. 26

29 Henkilökortin kopiointi Kopioi henkilökortin kumpikin puoli samalle A4-paperille toimimalla seuraavasti: 1. Aseta henkilökortti etupuoli alaspäin skannauspaneelin vasemmalle puolelle keskelle. 2. Napsauta Kopio-sivun [Henkilökortin kop.] -painiketta ja sen jälkeen [Kopio]-painiketta. 3. Kun tulostimen kaksi merkkivaloa alkavat vilkkua, henkilökortin etupuoli on skannattu. Käännä henkilökortti toisinpäin, aseta se alkuperäiseen asentoonsa ja paina sitten tulostimen käynnistyspainiketta. 4. Henkilökortin kopiointi on valmis. 27

30 3. Mac-versio Asetusten määritys (mahdollista vain SP 150w- ja SP 150SUw -malleissa) Wi-Fi-asetukset (mahdollista vain SP 150w- ja SP 150SUw -malleissa) Valitse langaton verkko avattavasta luettelosta, syötä vastaava salasana ja määritä tulostimen langattomat asetukset valitsemalla [Sovella]. 28

31 4. Android-/iOS-versio Asennus Asenna ohjelmisto, joka on saatavissa RICOHin virallisesta verkkosivustosta osoitteesta Ohjelman käynnistäminen 1. Avaa RICOH Printer napauttamalla -kuvaketta. Tällöin näyttöön tulee alla oleva näyttönäkymä ja käytettävissä olevien tulostimien haku aloitetaan. 29

32 4. Android-/iOS-versio 2. Jos verkkotulostin löydetään, toimintosivu tulee näyttöön. 3. Jos verkkotulostimia ei löydy, ohjelma kehottaa hakemaan uudelleen käytettävissä olevia tulostimia. 30

33 Toiminnot-sivu Valitse toimintokuva ja napauta sitä (Tulostus, Kopio, Skannaus, Asetukset) sivun alareunasta, jolloin näyttöön tulee valittua toimintoa vastaava sivu. Jos yksitoiminen tulostin (SP 150 / SP 150w) on valittu, vain Tulostus- ja Asetukset-kuvakkeet ovat näkyvissä. Jos monitoimilasertulostin (SP 150SU / SP 150SUw) on valittu, kaikki kuvakkeet ovat käytettävissä. 31

34 4. Android-/iOS-versio Tulostus Tavallinen tulostus 1. Siirry tiedoston valintasivulle napauttamalla [Valitse tulostustiedostot...] -valintaa. 2. Valitse tiedoston valintasivulta tiedosto, jonka haluat tulostaa. 3. Kun olet valinnut tiedoston, määritä vaaditut tulostusparametrit. Esikatsele tiedostoa napauttamalla tarvittaessa [Esikatselu]-painiketta ja aloita sitten tulostus napauttamalla [Tulostus]-painiketta. 2-puolinen tulostus 1. Kun olet valinnut tulostettavan asiakirjan, napauta Tulostus-sivulla [2-puolinen]-valintaa. 2. Valitse [2-puolinen]-sivulla jokin vaihtoehto. 3. Napauta Toiminnot-sivulla [Tulostus]-painiketta. Tulostin tulostaa parilliset sivut. 4. Kun parilliset sivut on tulostettu, ota kaikki ylimääräinen paperi pois paperilokerosta. Käännä tulostetut paperit ja aseta ne paperilokeroon. Paina tulostimen virtapainiketta, jolloin tulostin tulostaa parittomat sivut. 5. Manuaalinen 2-puolinen tulostus on valmis. 32

35 Kopio (mahdollista vain SP 150SU- ja SP 150SUw -malleissa) Tällä sovelluksella määritetyt asetukset ovat voimassa vain, kun tulostinta käytetään sovelluksen kautta. Jos esimerkiksi painat tulostimen Start-painiketta, kun olet määrittänyt Yhdistetty tulostus -asetuksen tällä sovelluksella, yhdistettyä tulosta ei suoriteta. Napauta tässä tapauksessa sovelluksessa [Kopio]-painiketta. Tavallinen kopiointi 1. Määritä Kopio-sivulla kaikki vaaditut parametrit ja napauta sitten [Kopio]-painiketta. 33

36 4. Android-/iOS-versio N / 1 -kopio Jos haluat kopioida useita sivuja samalle paperiarkille, toimi seuraavasti: 1. Napauta Kopio-sivulla [N / 1 kopio] -kuvaketta. 2. Valitse [N / 1 kopio] -sivulla jokin vaihtoehto. 3. Napauta Toiminnot-sivulla [Kopio]-painiketta ja aseta alkuperäisen asiakirjan ensimmäinen sivu tulostimeen ja napauta sitten [OK]-painiketta. 4. Kun alkuperäisen asiakirjan ensimmäinen sivu on kopioitu, tulostimen LED alkaa vilkkua. Aseta 1 minuutin kuluessa alkuperäisen asiakirjan seuraava sivu tulostimeen ja paina sitten tulostimen Start-painiketta. Toista vaiheita, kunnes kaikki asiakirjat on tulostettu. 5. N / 1 kopio -toiminto on valmis. 34

37 Skannaus (mahdollista vain SP 150SU- ja SP 150SUw -malleissa) Skannaaminen Aseta skannattava asiakirja tulostimen skannausalueelle ja toimi seuraavasti: 1. Määritä Skannaus-sivulla kaikki vaaditut parametrit ja napauta sitten [Skannaus]-painiketta. 35

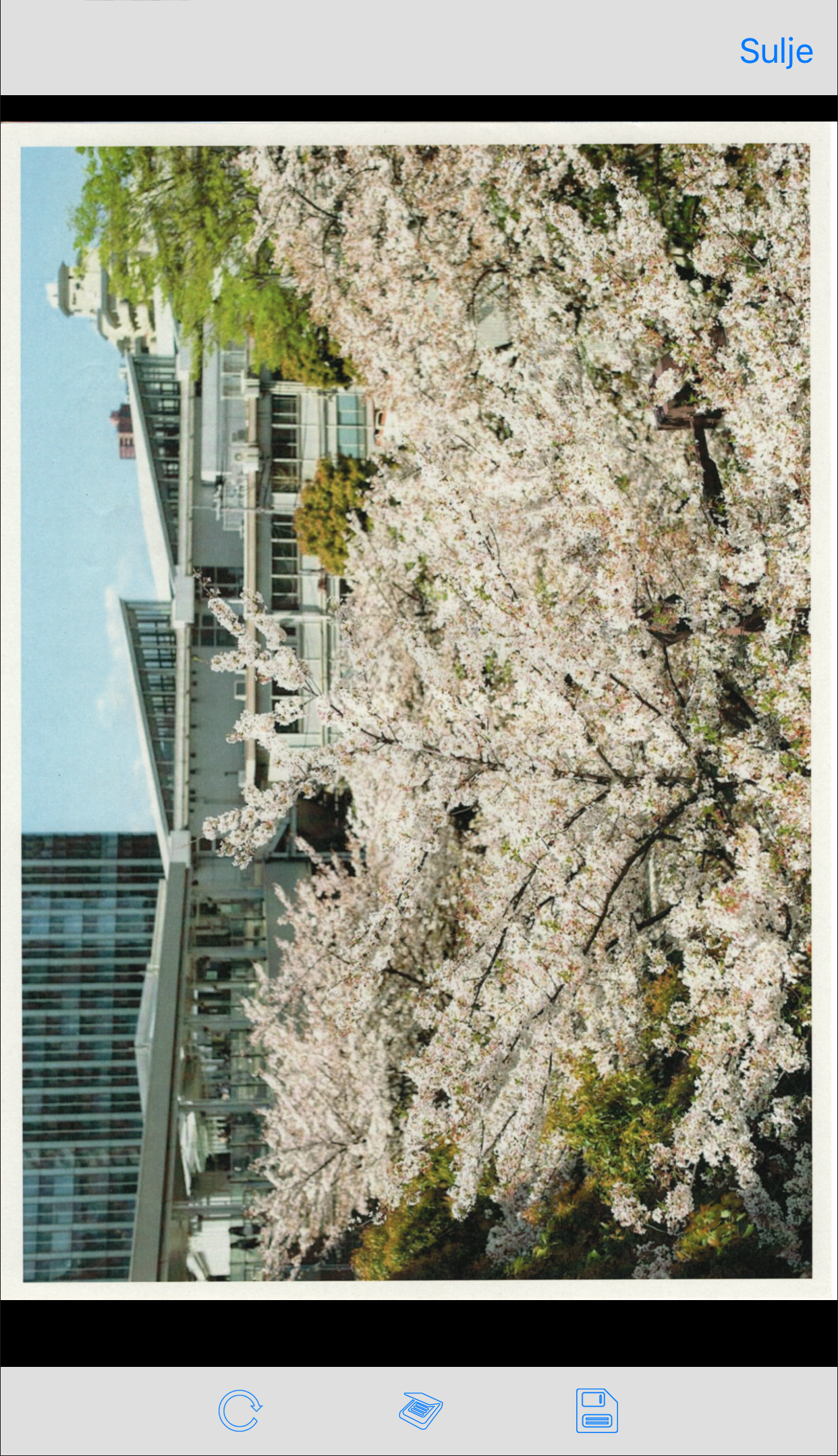

38 4. Android-/iOS-versio 2. Esikatselu tulee näyttöön. Napauta sormilla toisiaan kohti tai toisistaan poispäin ja säädä kuvanäyttöä vierittämällä näyttöä. Kierrä sen jälkeen kuvaa napautta(kierrä) -painiketta. malla sitten 3. Skannaa kuva napauttamalla pauttamalla 36 (Skannaus) -kuvaketta tai tallenna kuva na- (Tallennus) -kuvaketta.

39 Asetukset Tulostimen Wi-Fi-asetusten määritys (mahdollista vain SP 150w- ja SP 150SUw -malleissa) 1. Napauta Asetukset-sivulla [Wi-Fi]-valintaa. 2. Kytke Wi-Fi käyttöön tai pois käytöstä painamalla [WLAN]-kytkintä. Tulostin pitää käynnistää uudelleen, ennen kuin mitkään Wi-Fi-tilan muutokset tulevat voimaan. 3. Jos Wi-Fi-toiminto kytketään käyttöön, valitse langaton verkko luettelosta, syötä vastaava salasana ja määritä yhteys napauttamalla Yhdistä -painiketta. 37

40 4. Android-/iOS-versio Ohjelmiston AP -asetusten määritys (mahdollista vain SP 150w- ja SP 150SUw -malleissa) 1. Napauta Asetukset-sivulla [Ohjelmiston AP] -kuvaketta. 2. Kytke Ohjelmiston AP käyttöön tai pois käytöstä painamalla [Ohjelmiston AP] -kytkintä. Tulostin pitää käynnistää uudelleen, ennen kuin mitkään Ohjelmiston AP -tilan muutokset tulevat voimaan. 3. Jos Ohjelmiston AP -toiminto otetaan käyttöön, anna palvelujoukon tunnus (SSID) ja salasana Ohjelmiston AP -verkkoa varten. Tallenna asetus napauttamalla [Valmis]-kuvaketta. 38

41 Tulostimen IP-osoitteen asettaminen (mahdollista vain SP 150w- ja SP 150SUw -malleissa) Voit valita IP-osoitteen hakemisen tai määrittää tulostimelle kiinteän IP-osoitteen. Voit määrittää tulostimelle kiinteän IP-osoitteen pyytämällä apua verkkosi järjestelmänvalvojalta. 1. Napauta Asetukset-sivulla [IP-osoite]-valintaa. 2. Kytke Staattinen -valinta käyttöön painamalla [Käytä manuaal osoitetta] -kytkintä. Tulostin pitää käynnistää uudelleen, ennen kuin mitkään IP-osoiteasetuksen muutokset tulevat voimaan. 3. Jos Staattinen -menetelmä on otettu käyttöön, määritä [IP-osoite]-, [Aliv peite]- ja [Yhdyskäyt]-asetukset. Tallenna asetus napauttamalla [Valmis]-kuvaketta. 39

42 4. Android-/iOS-versio Virransäästö Tämän toiminnon avulla voidaan säätää joutoaikaa, jonka tulostin odottaa ennen kuin se siirtyy lepotilaan. 1. Napauta Asetukset-sivulla [Virransäästö]-valintaa. 2. Määritä lepoajaksi 1 30 minuuttia. Tallenna asetus napauttamalla [Valmis]-kuvaketta. Tulostin pitää käynnistää uudelleen, ennen kuin virransäästöasetuksen muutos tulee voimaan. 40

43 Lisäasetukset Tämän toiminnon avulla voi määrittää tulostinkohtaisia parametreja. Jos ei ole pakko, älä muuta näiden valintojen arvoja. 1. Napauta Asetukset-sivulla [Lisäasetukset]-valintaa. 2. Määritä tarvittavat parametrit. Tulostin pitää käynnistää uudelleen, ennen kuin lisäasetusten muutokset tulevat voimaan. 41

44 4. Android-/iOS-versio Salasanan muokkaaminen Tällä toiminnolla voit muuttaa järjestelmänvalvojan salasanan. Järjestelmänvalvojan salasana on tarkoitettu pääasiassa identiteetin todennusta varten. Jos todennus epäonnistuu, järjestelmä ilmoittaa salasanan olevan väärä ja kehottaa syöttämään oikean salasanan. Voit syöttää salasanan uudelleen rajoittamaton määrän kertoja. Kun todennus on onnistunut, voit muuttaa parametreja Wi-Fi-, Ohjelmiston AP-, IP-osoite-, Virransäästö- ja Lisäasetukset--sivuilla. Järjestelmänvalvojan todennuksen jälkeen et saa salasanakehotetta myöhempien asetustoimenpiteiden yhteydessä. Järjestelmänvalvojan alkuperäinen salasana on Napauta Asetukset-sivulla [Muokkaa salasanaa] -valintaa. 2. Määritä salasana. Tallenna asetus napauttamalla [Valmis]-kuvaketta. Tulostin pitää käynnistää uudelleen, ennen kuin järjestelmänvalvojan salasanan muutos tulee voimaan. 42

45 5. Vianmääritys Yleisiä ongelmatilanteita Tulostimeen ei saada yhteyttä. Jos näin käy, RICOH Printer (Windows) tuo näyttöön seuraavan sivun. Selvitä verkkoyhteysongelmat noudattamalla näytössä näkyviä ohjeita ja etsi sen jälkeen käytettävissä olevia tulostimia uudelleen. Järjestelmänvalvojan salasana on hävinnyt Palauta tulostin tehdasasetuksiinsa (tarkista käyttöopas) ja syötä sen jälkeen oletussalasana Kun järjestelmänvalvoja on todennettu, muokkaa asiaankuuluvia parametreja. Asetusten määritys onnistui, mutta tulostin ei vastaa. Kun käynnistät tai sammutat Wi-Fi- tai Ohjelmiston AP -toiminnon, tulostin on käynnistettävä uudelleen, jotta muutos tulee voimaan. RICOH Printer (Windows) voi muodostaa yhteyden tulostimeen, mutta ohjelma ei toimi oikein. Asenna tulostimen ohjaimet uudelleen ja käynnistä RICOH Printer (Windows) uudelleen. 43

46 5. Vianmääritys Joitakin tiedostomuotoja ei voi tulostaa RICOH Printer -ohjelmistolla (Windows). Napsauta näissä muodoissa olevia tiedostoja hiiren kakkospainikkeella, minkä jälkeen [Tulostus]-toiminto on käytettävissä hiiren kakkospainiketta napsauttamalla esiin tulevassa valikossa. Jos [Tulostus] ei ole käytettävissä, RICOH Printer ei tue tiedostomuotoa. Väriainetta on jäljellä 0 %, eikä tulostinta voi käyttää. Vaihda tyhjä värikasetti uuteen. Kun haluat ostaa kulutustarvikkeita, etsi lähin jälleenmyyjä. Tulostimessa on toimintahäiriö, eikä sitä voi käyttää. Jos tulostimeen tulee toimintahäiriö käytön aikana, tapahtuneen virheen tyyppi ilmoitetaan ilmoituspalkissa RICOH Printer -ikkunan vasemmassa reunassa. Jotkin virheet voidaan poistaa käynnistämällä tulostin uudelleen. Toiset virheet edellyttävät tulostimen toimittamista huoltohenkilöstölle. Etsi lähin liike, jossa tulostimesi voidaan huoltaa, edellä esitetyllä tavalla. Voi jatkaa tulostimesi käyttöä niin pian kuin mahdollista. 44

47 Virheilmoitukset näytöllä Ilmoitus Syyt Ratkaisut Paperitukos: Paperia jäljellä Paperitukos: Ei syöttöä Paperitukos: Rekisteröi Paperitukos: Sisä Paperitukos: Ulostulo Juuttunutta paperia vielä jäljellä sisällä. Paperilokero tyhjä. Lokerossa liikaa paperia. Paperia ei ladattu oikein. Paperi käpristynyt. Sopimaton paperi käytössä. Sopimaton paperi käytössä. Paperityyppiasetukset määritetty väärin. Paperi on kosteaa tai rypistynyttä. Taitettu paperi käytössä. Paperi käpristynyt. Avaa huoltokansi, poista väriainekasetti ja poista sitten juuttunut paperi. Älä altista väriainekasettia valolle. 1. Lisää paperia lokeroon ja paina sitten virtanäppäintä 2. Poista vähän paperia lokerosta ja paina sitten virtanäppäintä (enimmäiskapasiteetti: 50 arkkia) 3. Poista kaikki paperit lokerosta, käännä suunta ja lataa paperi uudelleen. Säädä sivuohjain ja paina sitten virtanäppäintä. 4. Irrota käpristynyt paperi ja lataa paperi uudelleen. 5. Käytä tuettua paperia. Katso käyttöoppaasta kohta "Tuetut paperit". Vedä juuttunut paperi ulos varovasti. Avaa huoltokansi, poista värikasetti ja poista sitten varoen juuttunut paperi. Aseta väriainekasetti takaisin laitteeseen ja sulje huoltokansi. Älä altista kasettia valolle pidempään kuin 5 minuuttia. Avaa huoltokansi, nosta paineen vapautusvipu ja vedä sitten juuttunut paperi ulos varovasti. Paina alas paineen vapautusvipu ja sulje sitten huoltokansi. Ovi auki Kansi on auki. Sulje kansi. Ei värikasettia PDL-muistin ylivuoto Väriainekasettia ei ole asennettu. Väriainekasetti ei ole oikein asennettu. PDL-muistin ylivuoto 1. Aseta väriainekasetti. 2. Avaa huoltokansi, vedä ulos väriainekasetti ja aseta se uudelleen. Voit poistaa tämän virheen painamalla virtanäppäintä. Väriaine lopussa Väriainekasetti on tyhjä. Vaihda väriainekasetti. 45

48 5. Vianmääritys Virhekoodit näytöllä Virhekoodi Syyt Ratkaisut SC202 SC203 Laseryksikön virhe SC204 SC491 SC501 SC520 SC530 Suurjännitetehoyksikön virhe. Virtalähdeyksikön virhe. Päämoottorin virhe. Tuuletinmoottorin virhe. SC541 SC542 SC543 SC544 Sulakeyksikön virhe Yritä poistaa virhe kytkemällä virta päälle ja pois. Ota yhteys myyjään tai RICOHin tekniseen tukeen, jos virhe toistuu. SC545 SC559 SC560 Alhainen jännite. SC497 Termistorivirhe. SC688 Päälevyn virhe. SC1001 Skannerivirhe. SC1002 Wi-Fi-yksikön virhe. SC1006 DMA-virhe. 46

49 Vinkkejä paperitukosten välttämiseen Paperitukoksia voidaan ehkäistä merkittävästi käyttämällä suositeltua tulostusmateriaalilaatua. Jos paperitukoksia ilmenee, noudata käyttöoppaan kohdassa Paperitukosten poistaminen kuvattuja ohjeita. Lisää paperia käyttöoppaan Paperin lisääminen -kohdan ohjeiden mukaisesti. Säädä paperinohjaimet oikeaan asentoon. Älä täytä paperilokeroa liian täyteen. Älä poista paperia syöttölokerosta tulostuksen ollessa käynnissä. Taivuta arkkeja eteen ja taakse, suorista pino ja tasaa paperit, ennen kuin lisäät ne lokeroon. Älä käytä käpristynyttä, taitettua, märkää tai aaltoilevaa paperia. Älä laita erityyppisiä papereita samaan lokeroon yhtä aikaa. Käytä vain suositusten mukaista tulostusmateriaalia. Katso käyttöoppaan kohtaa Paperin lisääminen. Säilytä tulostusmateriaalia asianmukaisessa ympäristössä. Valitse oikea paperityyppi tulostinajurista. Älä poista paperia lokerosta tulostettaessa. Jumiin jäänyt paperi tahrautuu todennäköisesti käyttämättömästä väriaineesta. Varo, ettet sotke vaatteitasi tai käsiäsi väriaineeseen. Välittömästi tukoksen poiston jälkeen tulostetuissa papereissa saattaa olla liian vähän väriainetta tai epäselvä tulostusjälki. Tee testitulosteita, kunnes tahroja ei enää näy. Älä poista paperitulosta voimalla tulostimesta, sillä paperi voi repeytyä. Jos laitteen sisäosiin jää paperinpaloja, ne aiheuttavat uusia tukoksia ja voivat vaurioittaa laitetta. Paperitukokset voivat aiheuttaa joidenkin sivujen puuttumisen tulostustyöstä. Tarkista, että tulostustyön kaikki sivut on tulostettu. Jos jokin sivu puuttuu, tulosta puuttuvat sivut uudelleen. Juuttuneessa paperissa voi olla runsaasti väriainetta. Varo tahraamasta vaatteita ja käsiäsi poistaessasi paperitukosta. Älä vedä juuttunutta paperia voimakkaasti. Juuttunut paperi voi repeytyä ja jäädä koneeseen. Kokeile huoltokannen avaamista ja sulkemista tai virran kytkemistä päälle ja pois päältä. Laite voi poistaa juuttuneen paperin automaattisesti. FI FI M A 47
