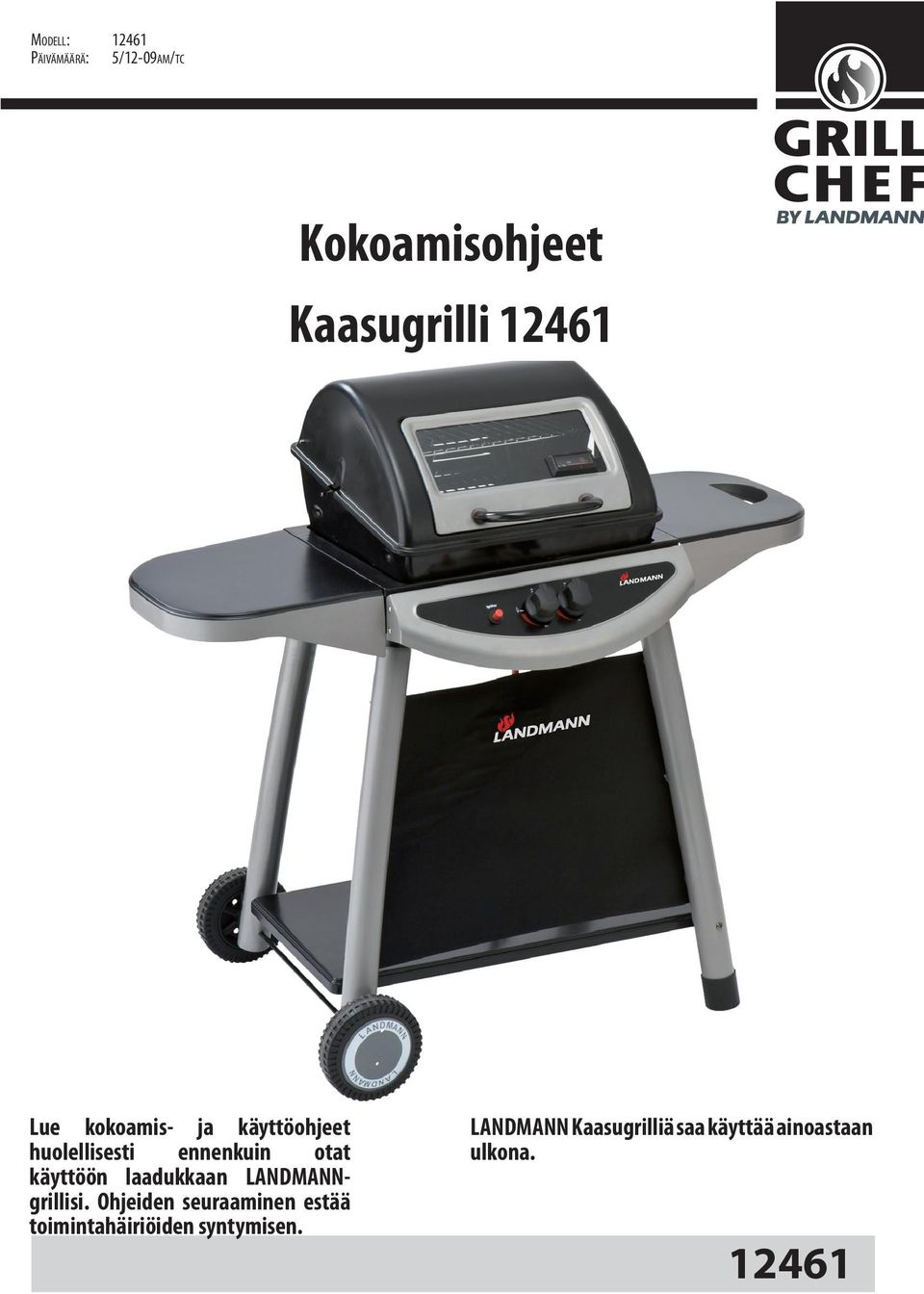

1 Modell: Päivämäärä: 5/12-09am/tc Kokoamisohjeet Kaasugrilli Lue kokoamis- ja käyttöohjeet huolellisesti ennenkuin otat käyttöön laadukkaan LANDMANNgrillisi. Ohjeiden seuraaminen estää toimintahäiriöiden syntymisen. LANDMANN Kaasugrilliä saa käyttää ainoastaan ulkona

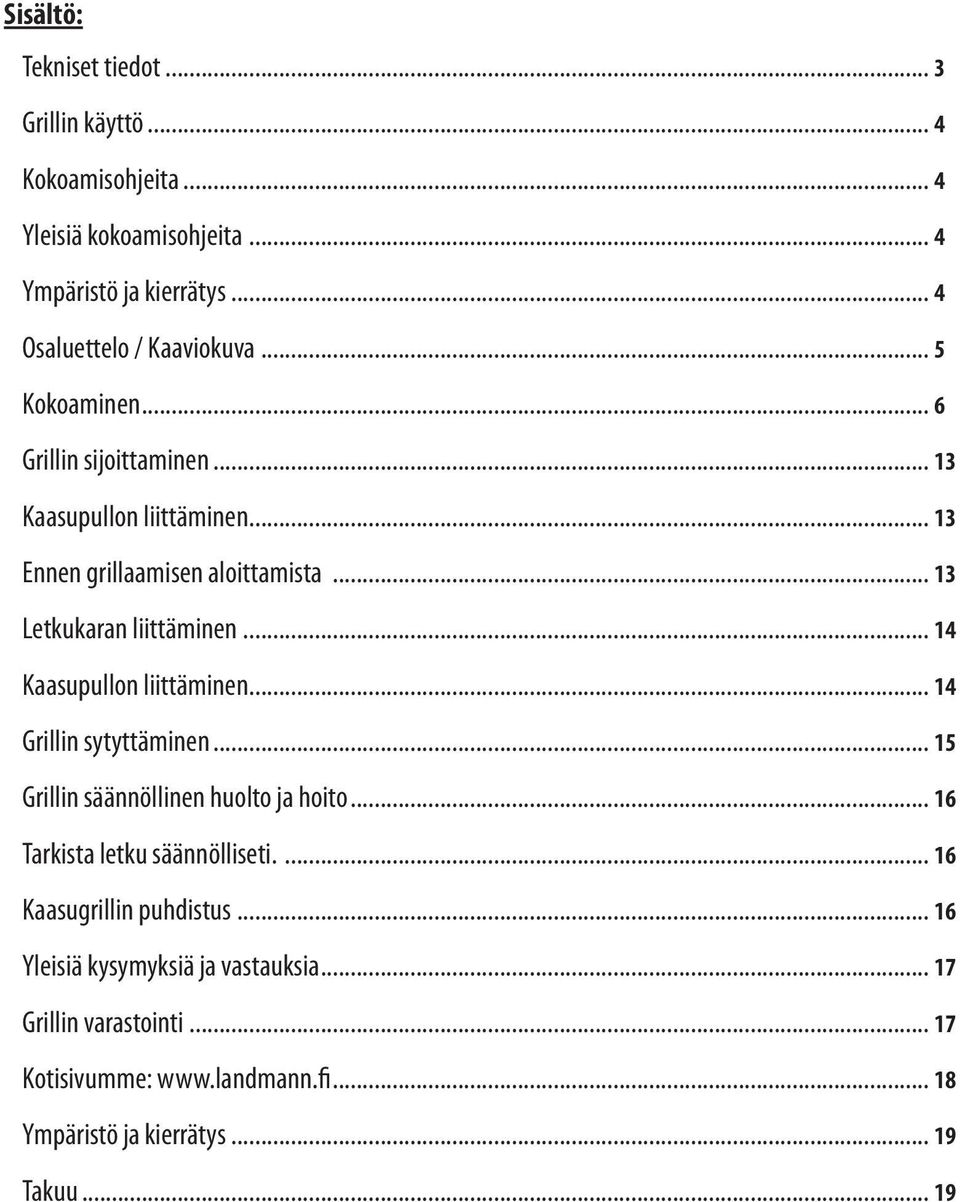

2 Sisältö: Tekniset tiedot... 3 Grillin käyttö... 4 Kokoamisohjeita... 4 Yleisiä kokoamisohjeita... 4 Ympäristö ja kierrätys... 4 Osaluettelo / Kaaviokuva... 5 Kokoaminen... 6 Grillin sijoittaminen Kaasupullon liittäminen Ennen grillaamisen aloittamista Letkukaran liittäminen Kaasupullon liittäminen Grillin sytyttäminen Grillin säännöllinen huolto ja hoito Tarkista letku säännölliseti Kaasugrillin puhdistus Yleisiä kysymyksiä ja vastauksia Grillin varastointi Kotisivumme: 18 Ympäristö ja kierrätys Takuu... 19

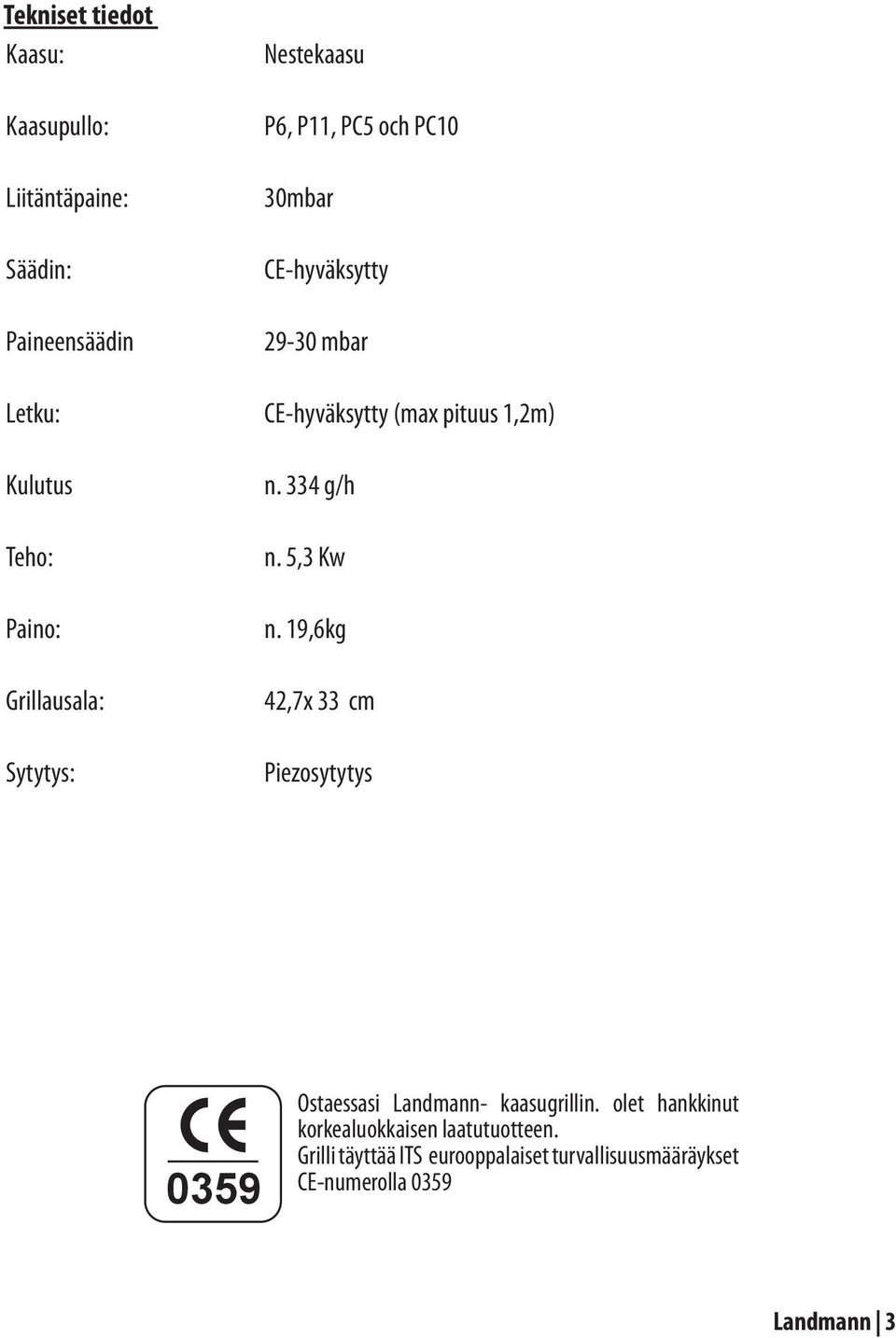

3 Tekniset tiedot Kaasu: Kaasupullo: Liitäntäpaine: Säädin: Paineensäädin Letku: Kulutus Teho: Paino: Grillausala: Sytytys: Nestekaasu P6, P11, PC5 och PC10 30mbar CE-hyväksytty mbar CE-hyväksytty (max pituus 1,2m) n. 334 g/h n. 5,3 Kw n. 19,6kg 42,7x 33 cm Piezosytytys 0359 Ostaessasi Landmann- kaasugrillin. olet hankkinut korkealuokkaisen laatutuotteen. Grilli täyttää ITS eurooppalaiset turvallisuusmääräykset CE-numerolla 0359 Landmann 3

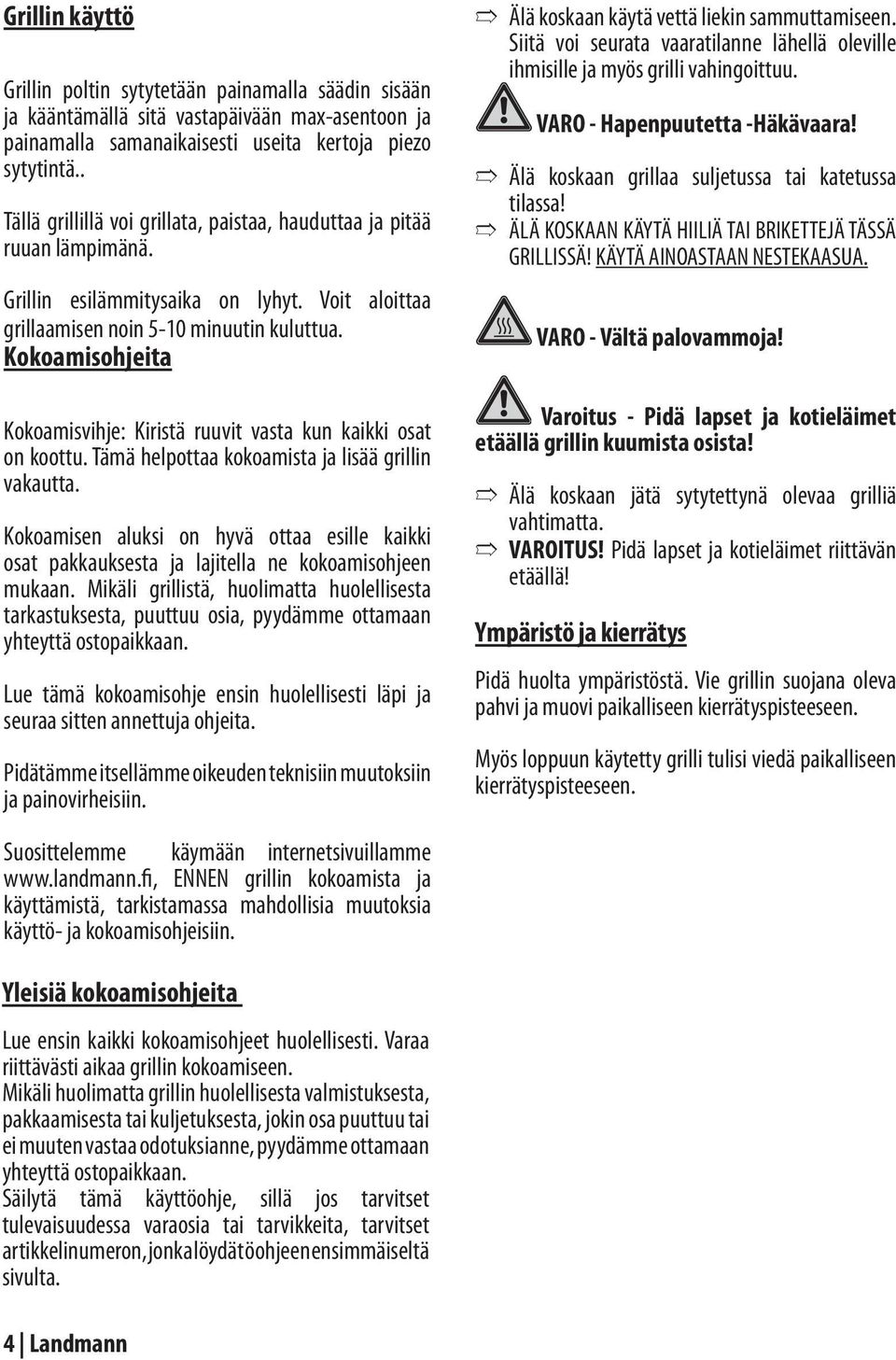

4 Grillin käyttö Grillin poltin sytytetään painamalla säädin sisään ja kääntämällä sitä vastapäivään max-asentoon ja painamalla samanaikaisesti useita kertoja piezo sytytintä.. Tällä grillillä voi grillata, paistaa, hauduttaa ja pitää ruuan lämpimänä. Grillin esilämmitysaika on lyhyt. Voit aloittaa grillaamisen noin 5-10 minuutin kuluttua. Kokoamisohjeita Kokoamisvihje: Kiristä ruuvit vasta kun kaikki osat on koottu. Tämä helpottaa kokoamista ja lisää grillin vakautta. Kokoamisen aluksi on hyvä ottaa esille kaikki osat pakkauksesta ja lajitella ne kokoamisohjeen mukaan. Mikäli grillistä, huolimatta huolellisesta tarkastuksesta, puuttuu osia, pyydämme ottamaan yhteyttä ostopaikkaan. Lue tämä kokoamisohje ensin huolellisesti läpi ja seuraa sitten annettuja ohjeita. Pidätämme itsellämme oikeuden teknisiin muutoksiin ja painovirheisiin. Älä koskaan käytä vettä liekin sammuttamiseen. Siitä voi seurata vaaratilanne lähellä oleville ihmisille ja myös grilli vahingoittuu. VARO - Hapenpuutetta -Häkävaara! Älä koskaan grillaa suljetussa tai katetussa tilassa! ÄLÄ KOSKAAN KÄYTÄ HIILIÄ TAI BRIKETTEJÄ TÄSSÄ GRILLISSÄ! KÄYTÄ AINOASTAAN NESTEKAASUA. VARO - Vältä palovammoja! Varoitus - Pidä lapset ja kotieläimet etäällä grillin kuumista osista! Älä koskaan jätä sytytettynä olevaa grilliä vahtimatta. VAROITUS! Pidä lapset ja kotieläimet riittävän etäällä! Ympäristö ja kierrätys Pidä huolta ympäristöstä. Vie grillin suojana oleva pahvi ja muovi paikalliseen kierrätyspisteeseen. Myös loppuun käytetty grilli tulisi viedä paikalliseen kierrätyspisteeseen. Suosittelemme käymään internetsivuillamme ENNEN grillin kokoamista ja käyttämistä, tarkistamassa mahdollisia muutoksia käyttö- ja kokoamisohjeisiin. Yleisiä kokoamisohjeita Lue ensin kaikki kokoamisohjeet huolellisesti. Varaa riittävästi aikaa grillin kokoamiseen. Mikäli huolimatta grillin huolellisesta valmistuksesta, pakkaamisesta tai kuljetuksesta, jokin osa puuttuu tai ei muuten vastaa odotuksianne, pyydämme ottamaan yhteyttä ostopaikkaan. Säilytä tämä käyttöohje, sillä jos tarvitset tulevaisuudessa varaosia tai tarvikkeita, tarvitset artikkelinumeron, jonka löydät öohjeen ensimmäiseltä sivulta. 4 Landmann

5 Osaluettelo / Kaaviokuva A1 A2 A3 A4 A5 A7 A8 A9 A10 A11 A12 Kansi 1 Lämpömittari 1 Lasin kehys 1 Kannen kahva 1 Lämpöhylly 1 Grillausritilä 1 Laavakivet 1/(2.5Kg) Laavakiviritilä 1 Grillikulho 1 Rasvakupin koukku 1 Rasvakuppi 1 Etupaneeli 1 Säädin 2 Oikea sivutaso 1 Vasen sivutaso 1 Vsen etujalka 1 Oikea etujalka 1 Vasen takajalka 1 Oikea takajalka 1 Pohjalevy 1 Pyörä 2 Pyörän akseli 1 Suojakangas 1 Venttiili (Esiasennettu) 1 Poltin (Esiasennettu) 1 Piezo sytytin (Esiasennettu) 1 Grillikulhon sarana Iso 2 Kannen sarana pieni 2 Lämpöeristeprikka 1 Ruuvi M5x65 Mutteri M5 Lukkomutteri M8 Ruuvi M6x10 Itsekiinnittyvä ST4.0x10 Lämpöeristeprikka Ruuvi M5x10 Saranapultti Hiusneulasokka Lämpöeristeprikka Ruuvi M6x Landmann 5

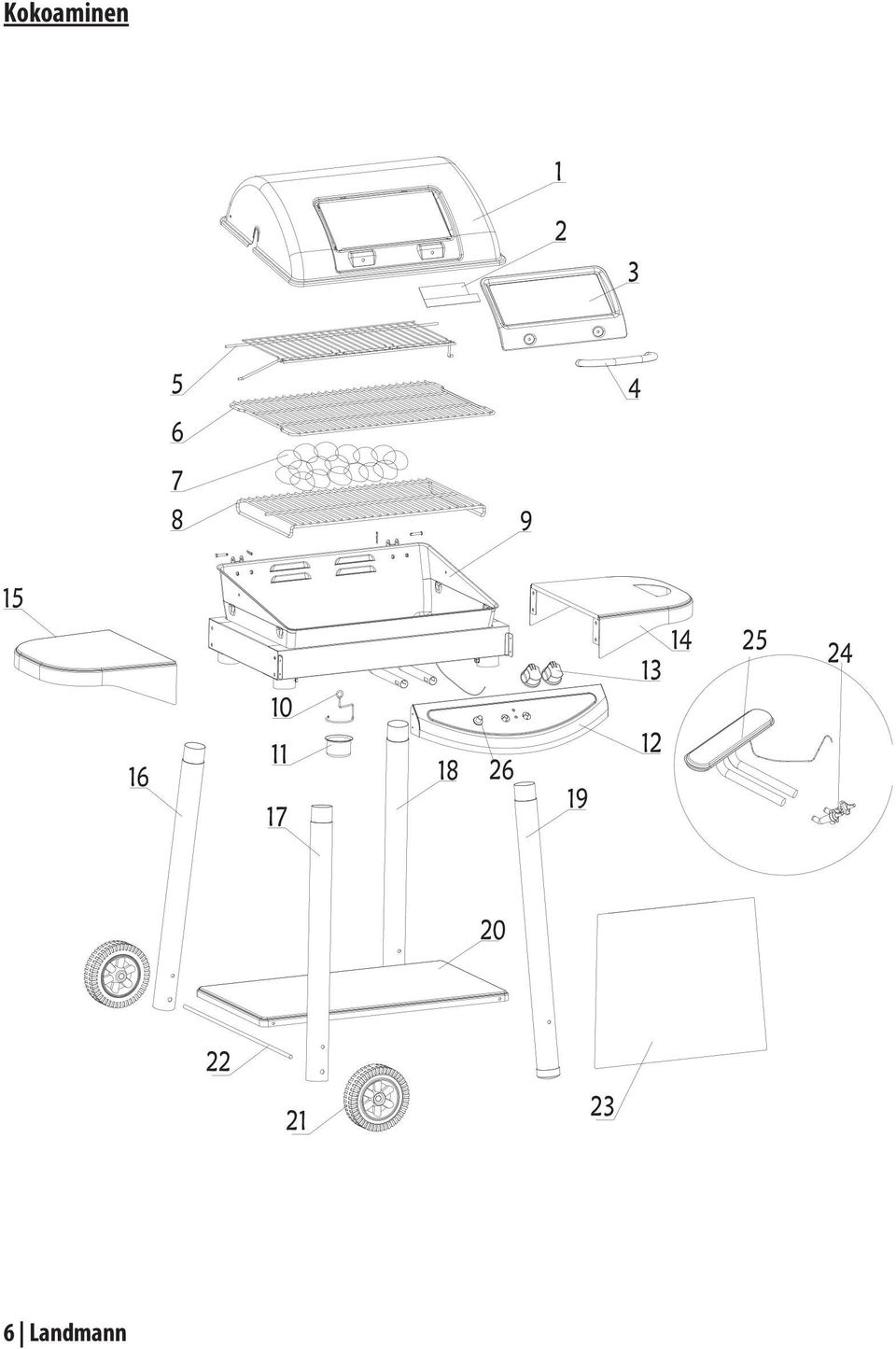

6 Kokoaminen 6 Landmann

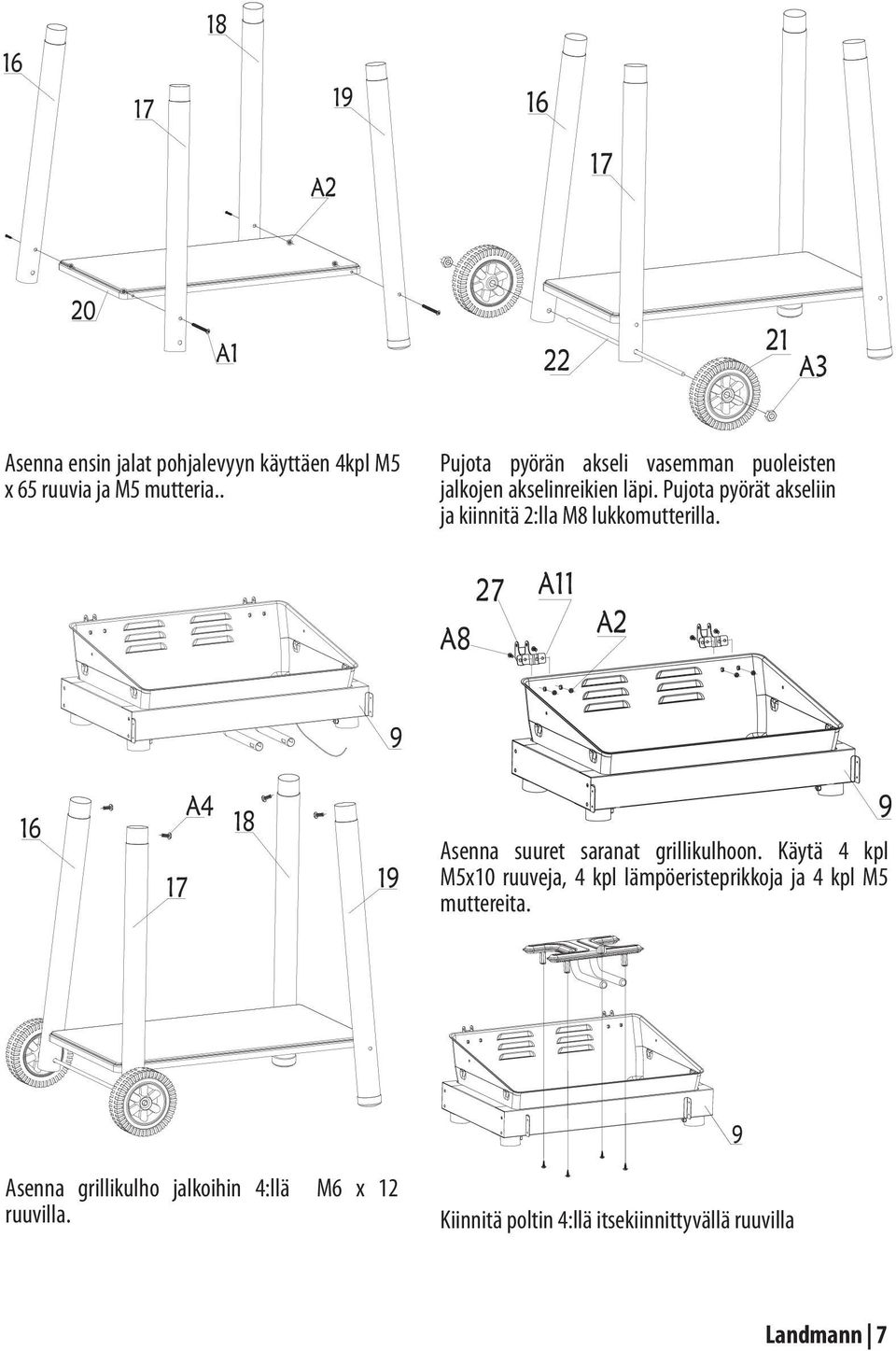

7 Asenna ensin jalat pohjalevyyn käyttäen 4kpl M5 x 65 ruuvia ja M5 mutteria.. Pujota pyörän akseli vasemman puoleisten jalkojen akselinreikien läpi. Pujota pyörät akseliin ja kiinnitä 2:lla M8 lukkomutterilla. Asenna suuret saranat grillikulhoon. Käytä 4 kpl M5x10 ruuveja, 4 kpl lämpöeristeprikkoja ja 4 kpl M5 muttereita. Asenna grillikulho jalkoihin 4:llä M6 x 12 ruuvilla. Kiinnitä poltin 4:llä itsekiinnittyvällä ruuvilla Landmann 7

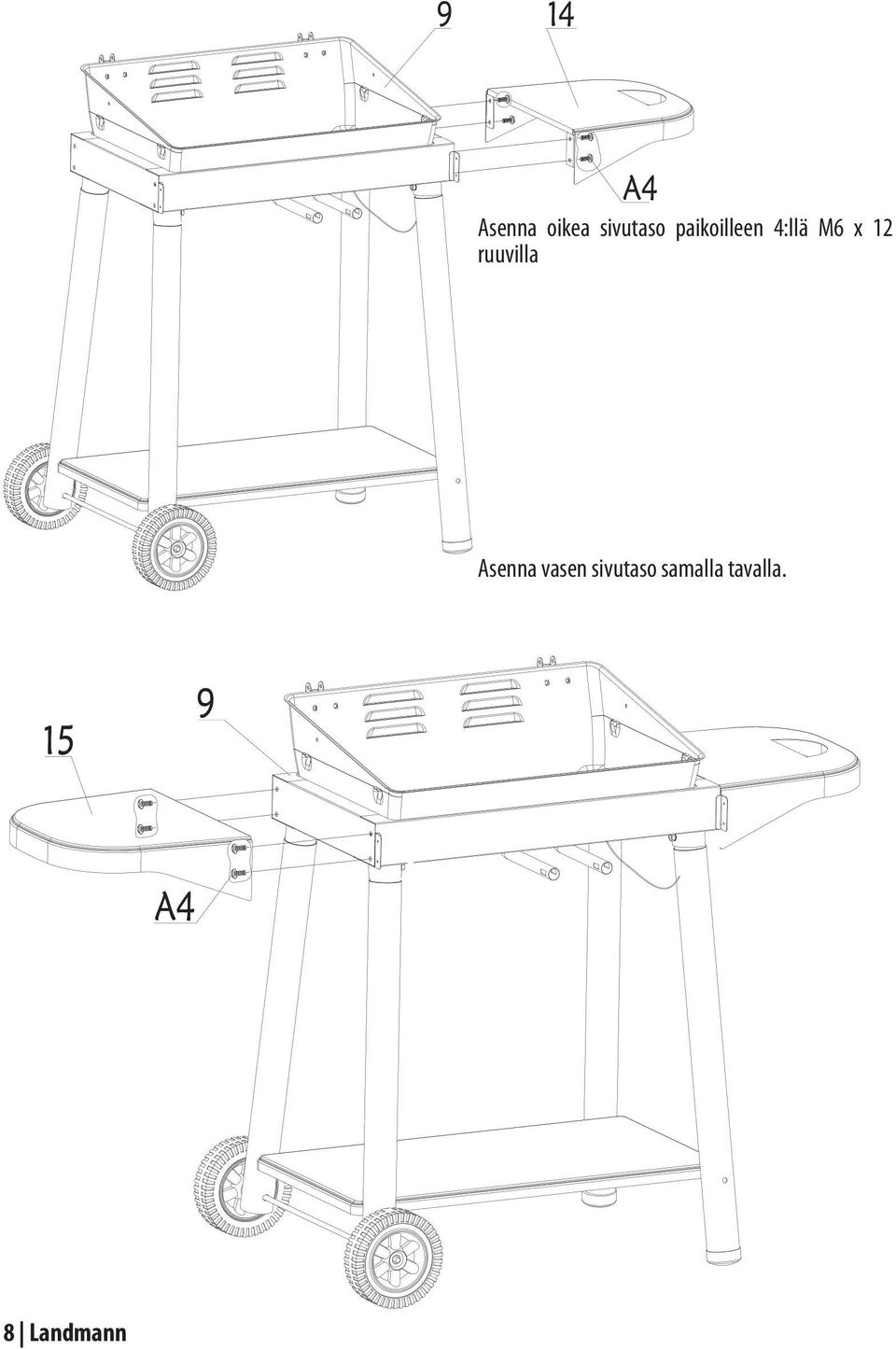

8 Asenna oikea sivutaso paikoilleen 4:llä M6 x 12 ruuvilla Asenna vasen sivutaso samalla tavalla. 8 Landmann

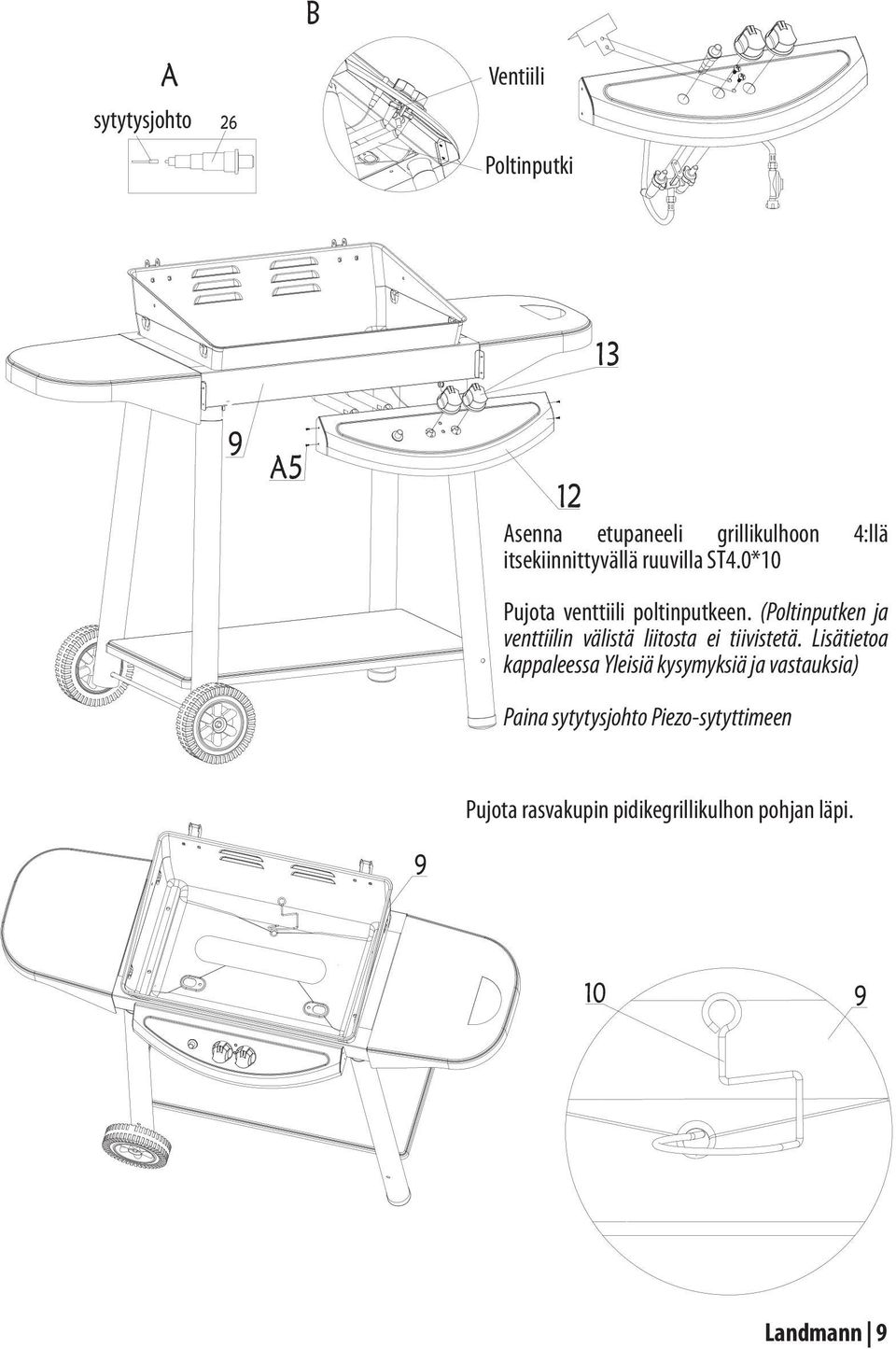

9 sytytysjohto Ventiili Poltinputki Asenna etupaneeli grillikulhoon 4:llä itsekiinnittyvällä ruuvilla ST4.0*10 Pujota venttiili poltinputkeen. (Poltinputken ja venttiilin välistä liitosta ei tiivistetä. Lisätietoa kappaleessa Yleisiä kysymyksiä ja vastauksia) Paina sytytysjohto Piezo-sytyttimeen Pujota rasvakupin pidikegrillikulhon pohjan läpi. Landmann 9

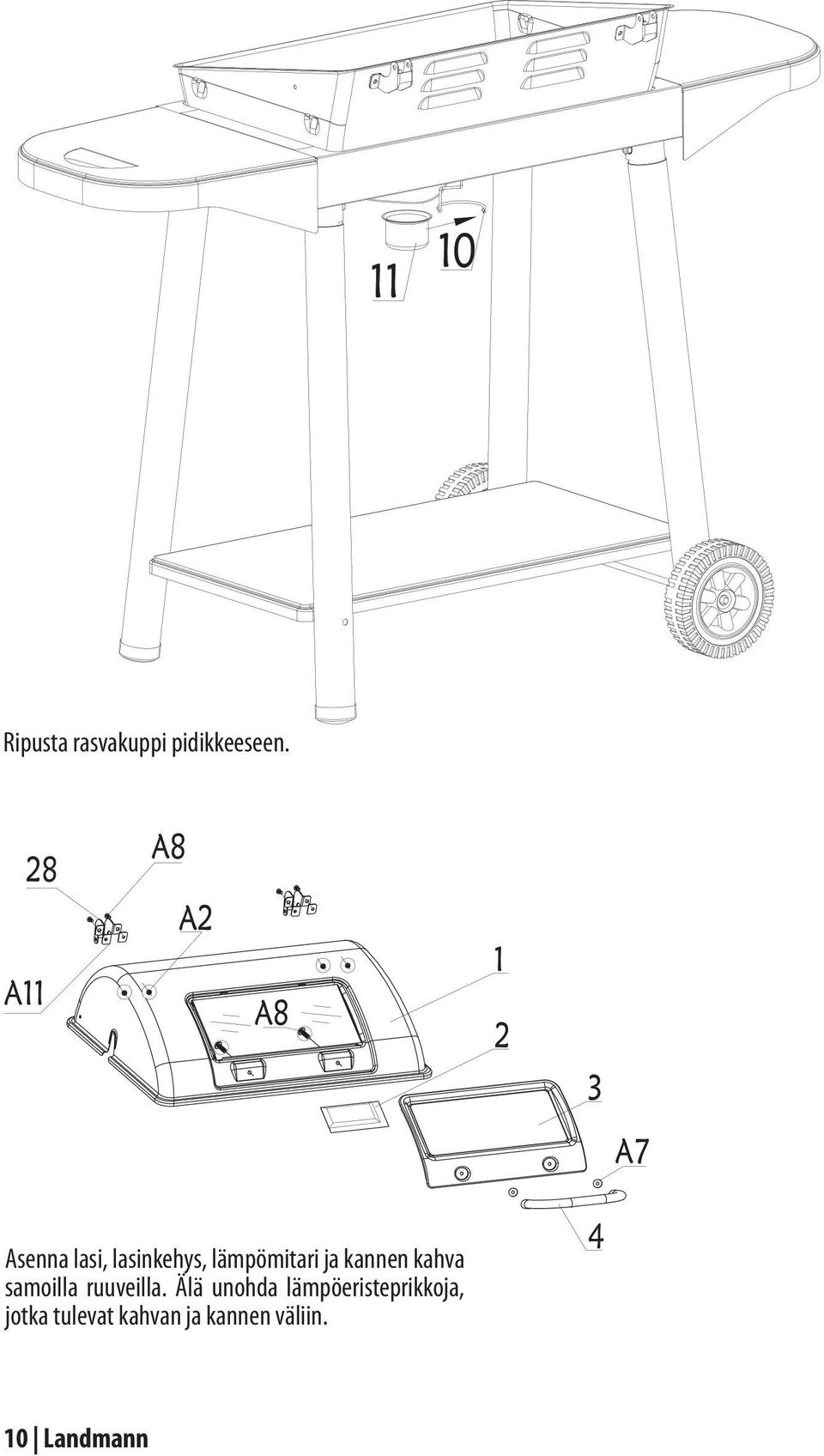

10 Ripusta rasvakuppi pidikkeeseen. Asenna lasi, lasinkehys, lämpömitari ja kannen kahva samoilla ruuveilla. Älä unohda lämpöeristeprikkoja, jotka tulevat kahvan ja kannen väliin. 10 Landmann

11 Asenna kansi grillikulhoon 2:lla saranapultilla ja 2:lla hiusneulasokalla. A10 A9 Laita laavakiviritilä, laavakivet ja grillausritilä grillikulhoon. Landmann 11

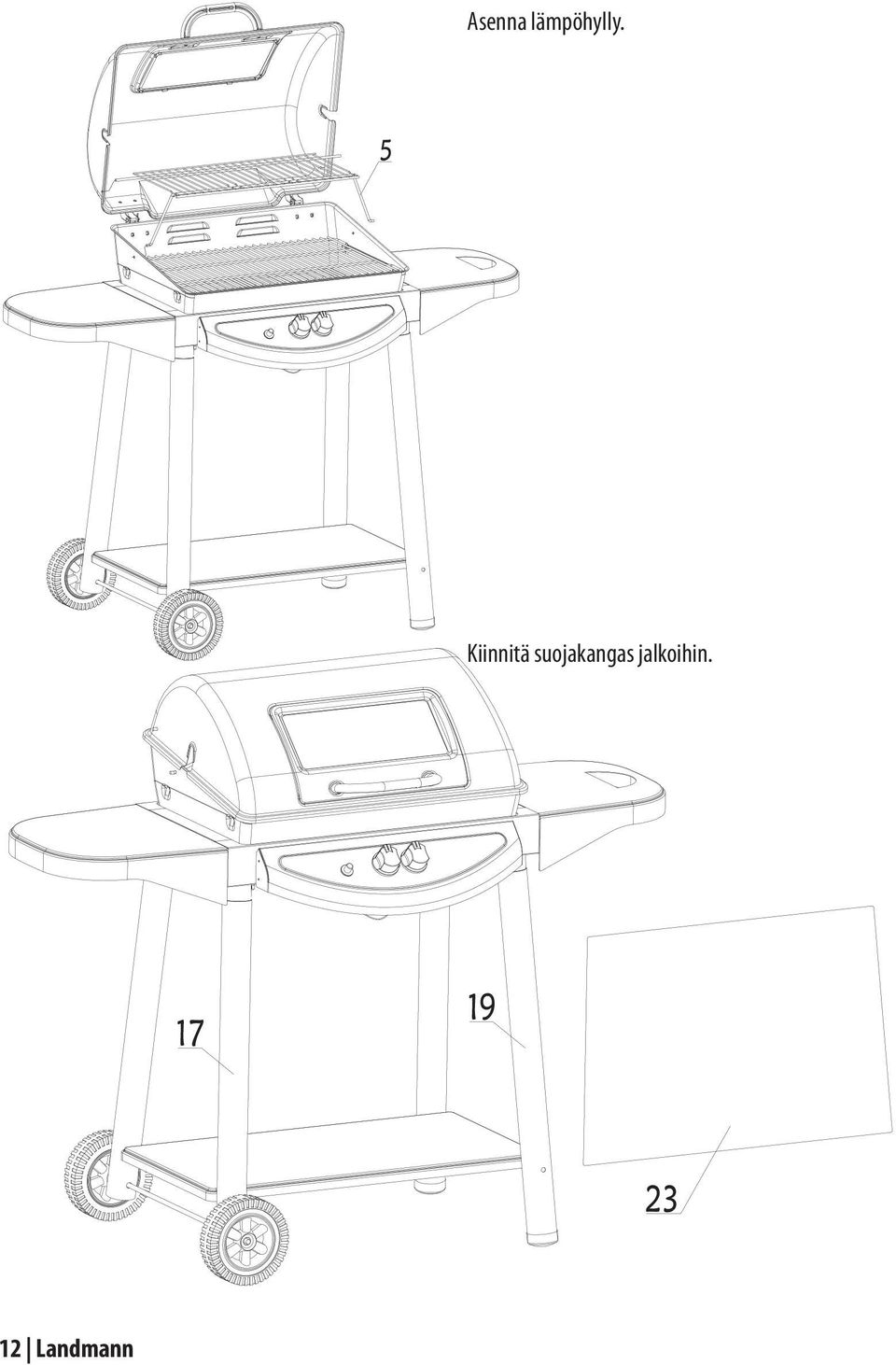

12 Asenna lämpöhylly. Kiinnitä suojakangas jalkoihin. 12 Landmann

13 Grillin sijoittaminen Aseta grilli vakaalle, tasaiselle ja palamattomalle alustalle. Grilli toimii parhaiten tuulensuojassa. Varmista, että grilli on riittävän etäällä palavista esineistä ja materiaaleista. Etäisyyden tulee olla vähintään 60 cm. Suojaa kaasupullo suoralta auringonpaisteelta ja muista lämmönlähteistä (max. 50 C). Älä siirrä lämmintä tai sytytettynä olevaa grilliä. Sijoita kaasupullo grillin viereen siten, että kaasuletku ei koske mihinkään kuumaan grillin osaan eikä ole taipunut tai jännittynyt. Kaasupulloa ei saa pitää grillin/polttimien alapuolella, kun grilli on käytössä. Kaasupullon liittäminen Grillin käyttöönottamiseen tarvitaan seuraavat erikseen hankittavat tarvikkeet: - Kaasupullo P5, P11, PC5,PC10. Näitä myyvät ja vaihtavat taas täysiksi huoltoasemat ja kaasuliikkeet. - Kotitalouskäyttöön tarkoitettu 30 mbar:in matalapaineensäädin. - Kaasuletku. Mikäli kaasuletku vahingoittuu, vaihda se heti uuteen. Katso kohta Grillin säännöllinen huolto ja hoito. - Saippuavettä tai vuotosuihketta kaasuajohtavien osien tiiviyden tarkastamiseen. Ennen grillaamisen aloittamista Saippuatesti Tarkista letkuliitosten tiiviys sivelemällä niihin seosta jossa on puolet vettä ja puolet saippuaa. Avaa kaasupullo, mutta älä sytytä grilliä. Mikäli syntyy kuplia, ei liitos ole tarpeeksi tiivis. Sulje kaasunsyöttö ja tiivistä liitos tai vaihda vahingoittunut osa. Grillausritilä Ennenkuin käytät ritilää ensimmäisen kerran pese se kunnolla astianpesuaineella ja lämpimällä vedellä. Emaloidun grillausritilän voi pestä halutessaan myös astianpesukoneessa. Landmann 13

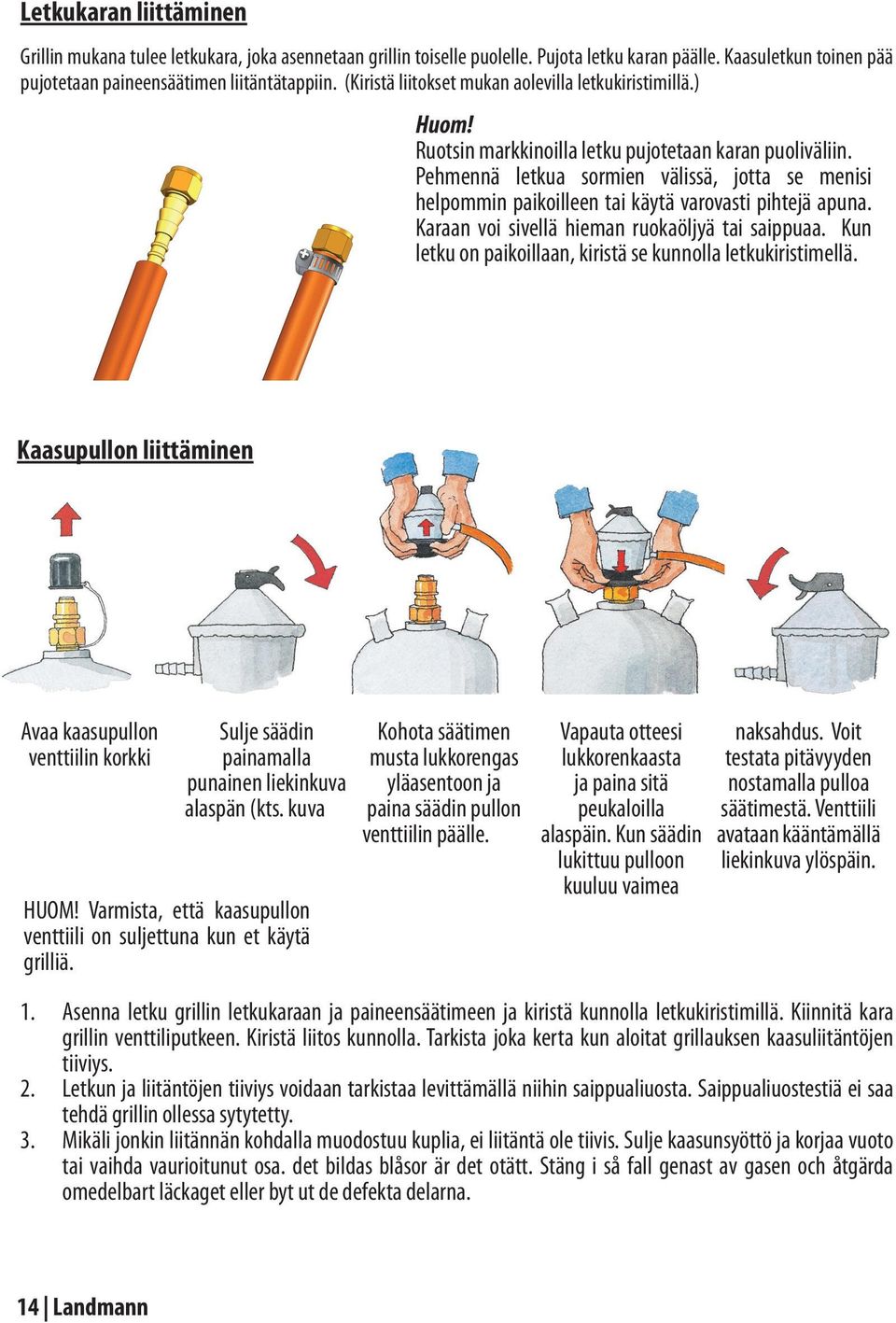

14 Letkukaran liittäminen Grillin mukana tulee letkukara, joka asennetaan grillin toiselle puolelle. Pujota letku karan päälle. Kaasuletkun toinen pää pujotetaan paineensäätimen liitäntätappiin. (Kiristä liitokset mukan aolevilla letkukiristimillä.) Huom! Ruotsin markkinoilla letku pujotetaan karan puoliväliin. Pehmennä letkua sormien välissä, jotta se menisi helpommin paikoilleen tai käytä varovasti pihtejä apuna. Karaan voi sivellä hieman ruokaöljyä tai saippuaa. Kun letku on paikoillaan, kiristä se kunnolla letkukiristimellä. Kaasupullon liittäminen Avaa kaasupullon venttiilin korkki Sulje säädin painamalla punainen liekinkuva alaspän (kts. kuva HUOM! Varmista, että kaasupullon venttiili on suljettuna kun et käytä grilliä. Kohota säätimen musta lukkorengas yläasentoon ja paina säädin pullon venttiilin päälle. Vapauta otteesi lukkorenkaasta ja paina sitä peukaloilla alaspäin. Kun säädin lukittuu pulloon kuuluu vaimea naksahdus. Voit testata pitävyyden nostamalla pulloa säätimestä. Venttiili avataan kääntämällä liekinkuva ylöspäin Asenna letku grillin letkukaraan ja paineensäätimeen ja kiristä kunnolla letkukiristimillä. Kiinnitä kara grillin venttiliputkeen. Kiristä liitos kunnolla. Tarkista joka kerta kun aloitat grillauksen kaasuliitäntöjen tiiviys. Letkun ja liitäntöjen tiiviys voidaan tarkistaa levittämällä niihin saippualiuosta. Saippualiuostestiä ei saa tehdä grillin ollessa sytytetty. Mikäli jonkin liitännän kohdalla muodostuu kuplia, ei liitäntä ole tiivis. Sulje kaasunsyöttö ja korjaa vuoto tai vaihda vaurioitunut osa. det bildas blåsor är det otätt. Stäng i så fall genast av gasen och åtgärda omedelbart läckaget eller byt ut de defekta delarna. 14 Landmann

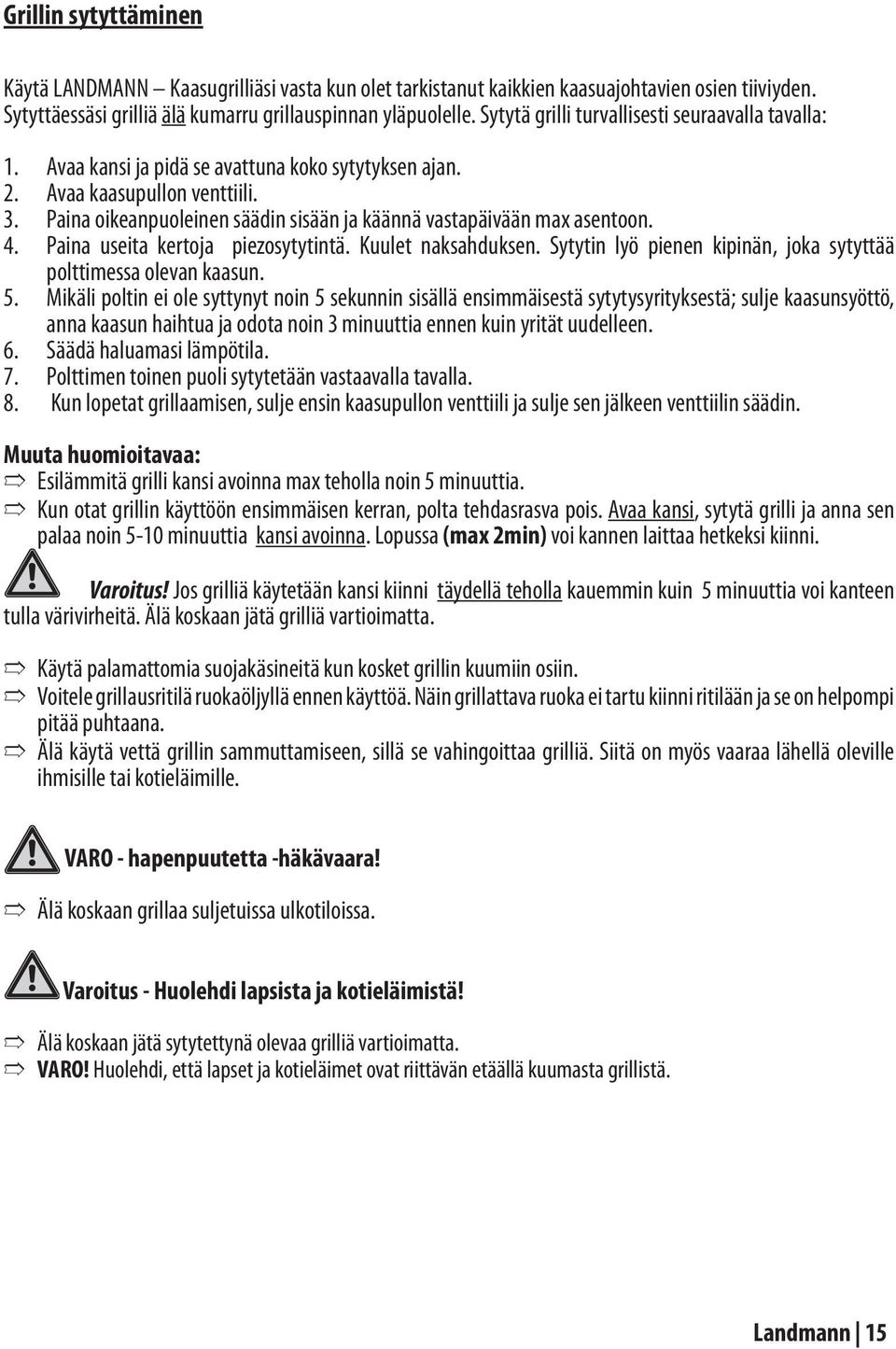

15 Grillin sytyttäminen Käytä LANDMANN Kaasugrilliäsi vasta kun olet tarkistanut kaikkien kaasuajohtavien osien tiiviyden. Sytyttäessäsi grilliä älä kumarru grillauspinnan yläpuolelle. Sytytä grilli turvallisesti seuraavalla tavalla: Avaa kansi ja pidä se avattuna koko sytytyksen ajan. Avaa kaasupullon venttiili. Paina oikeanpuoleinen säädin sisään ja käännä vastapäivään max asentoon. Paina useita kertoja piezosytytintä. Kuulet naksahduksen. Sytytin lyö pienen kipinän, joka sytyttää polttimessa olevan kaasun. Mikäli poltin ei ole syttynyt noin 5 sekunnin sisällä ensimmäisestä sytytysyrityksestä; sulje kaasunsyöttö, anna kaasun haihtua ja odota noin 3 minuuttia ennen kuin yrität uudelleen. Säädä haluamasi lämpötila. Polttimen toinen puoli sytytetään vastaavalla tavalla. Kun lopetat grillaamisen, sulje ensin kaasupullon venttiili ja sulje sen jälkeen venttiilin säädin. Muuta huomioitavaa: Esilämmitä grilli kansi avoinna max teholla noin 5 minuuttia. Kun otat grillin käyttöön ensimmäisen kerran, polta tehdasrasva pois. Avaa kansi, sytytä grilli ja anna sen palaa noin 5-10 minuuttia kansi avoinna. Lopussa (max 2min) voi kannen laittaa hetkeksi kiinni. Varoitus! Jos grilliä käytetään kansi kiinni täydellä teholla kauemmin kuin 5 minuuttia voi kanteen tulla värivirheitä. Älä koskaan jätä grilliä vartioimatta. Käytä palamattomia suojakäsineitä kun kosket grillin kuumiin osiin. Voitele grillausritilä ruokaöljyllä ennen käyttöä. Näin grillattava ruoka ei tartu kiinni ritilään ja se on helpompi pitää puhtaana. Älä käytä vettä grillin sammuttamiseen, sillä se vahingoittaa grilliä. Siitä on myös vaaraa lähellä oleville ihmisille tai kotieläimille. VARO - hapenpuutetta -häkävaara! Älä koskaan grillaa suljetuissa ulkotiloissa. Varoitus - Huolehdi lapsista ja kotieläimistä! Älä koskaan jätä sytytettynä olevaa grilliä vartioimatta. VARO! Huolehdi, että lapset ja kotieläimet ovat riittävän etäällä kuumasta grillistä. Landmann 15

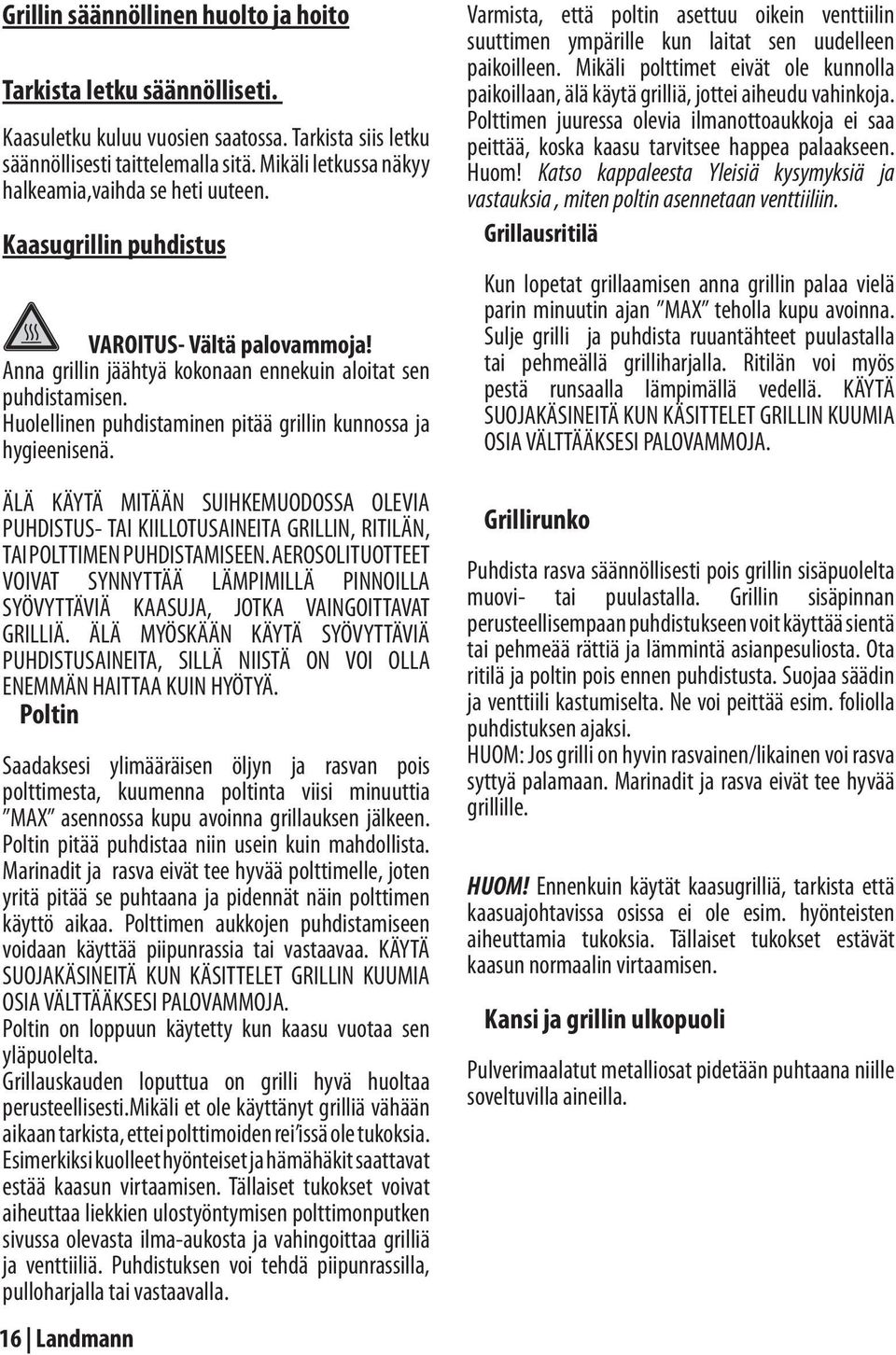

16 Grillin säännöllinen huolto ja hoito Tarkista letku säännölliseti. Kaasuletku kuluu vuosien saatossa. Tarkista siis letku säännöllisesti taittelemalla sitä. Mikäli letkussa näkyy halkeamia,vaihda se heti uuteen. Kaasugrillin puhdistus VAROITUS- Vältä palovammoja! Anna grillin jäähtyä kokonaan ennekuin aloitat sen puhdistamisen. Huolellinen puhdistaminen pitää grillin kunnossa ja hygieenisenä. ÄLÄ KÄYTÄ MITÄÄN SUIHKEMUODOSSA OLEVIA PUHDISTUS- TAI KIILLOTUSAINEITA GRILLIN, RITILÄN, TAI POLTTIMEN PUHDISTAMISEEN. AEROSOLITUOTTEET VOIVAT SYNNYTTÄÄ LÄMPIMILLÄ PINNOILLA SYÖVYTTÄVIÄ KAASUJA, JOTKA VAINGOITTAVAT GRILLIÄ. ÄLÄ MYÖSKÄÄN KÄYTÄ SYÖVYTTÄVIÄ PUHDISTUSAINEITA, SILLÄ NIISTÄ ON VOI OLLA ENEMMÄN HAITTAA KUIN HYÖTYÄ. Poltin Saadaksesi ylimääräisen öljyn ja rasvan pois polttimesta, kuumenna poltinta viisi minuuttia MAX asennossa kupu avoinna grillauksen jälkeen. Poltin pitää puhdistaa niin usein kuin mahdollista. Marinadit ja rasva eivät tee hyvää polttimelle, joten yritä pitää se puhtaana ja pidennät näin polttimen käyttö aikaa. Polttimen aukkojen puhdistamiseen voidaan käyttää piipunrassia tai vastaavaa. KÄYTÄ SUOJAKÄSINEITÄ KUN KÄSITTELET GRILLIN KUUMIA OSIA VÄLTTÄÄKSESI PALOVAMMOJA. Poltin on loppuun käytetty kun kaasu vuotaa sen yläpuolelta. Grillauskauden loputtua on grilli hyvä huoltaa perusteellisesti.mikäli et ole käyttänyt grilliä vähään aikaan tarkista, ettei polttimoiden rei issä ole tukoksia. Esimerkiksi kuolleet hyönteiset ja hämähäkit saattavat estää kaasun virtaamisen. Tällaiset tukokset voivat aiheuttaa liekkien ulostyöntymisen polttimonputken sivussa olevasta ilma-aukosta ja vahingoittaa grilliä ja venttiiliä. Puhdistuksen voi tehdä piipunrassilla, pulloharjalla tai vastaavalla. 16 Landmann Varmista, että poltin asettuu oikein venttiilin suuttimen ympärille kun laitat sen uudelleen paikoilleen. Mikäli polttimet eivät ole kunnolla paikoillaan, älä käytä grilliä, jottei aiheudu vahinkoja. Polttimen juuressa olevia ilmanottoaukkoja ei saa peittää, koska kaasu tarvitsee happea palaakseen. Huom! Katso kappaleesta Yleisiä kysymyksiä ja vastauksia, miten poltin asennetaan venttiiliin. Grillausritilä Kun lopetat grillaamisen anna grillin palaa vielä parin minuutin ajan MAX teholla kupu avoinna. Sulje grilli ja puhdista ruuantähteet puulastalla tai pehmeällä grilliharjalla. Ritilän voi myös pestä runsaalla lämpimällä vedellä. KÄYTÄ SUOJAKÄSINEITÄ KUN KÄSITTELET GRILLIN KUUMIA OSIA VÄLTTÄÄKSESI PALOVAMMOJA. Grillirunko Puhdista rasva säännöllisesti pois grillin sisäpuolelta muovi- tai puulastalla. Grillin sisäpinnan perusteellisempaan puhdistukseen voit käyttää sientä tai pehmeää rättiä ja lämmintä asianpesuliosta. Ota ritilä ja poltin pois ennen puhdistusta. Suojaa säädin ja venttiili kastumiselta. Ne voi peittää esim. foliolla puhdistuksen ajaksi. HUOM: Jos grilli on hyvin rasvainen/likainen voi rasva syttyä palamaan. Marinadit ja rasva eivät tee hyvää grillille. HUOM! Ennenkuin käytät kaasugrilliä, tarkista että kaasuajohtavissa osissa ei ole esim. hyönteisten aiheuttamia tukoksia. Tällaiset tukokset estävät kaasun normaalin virtaamisen. Kansi ja grillin ulkopuoli Pulverimaalatut metalliosat pidetään puhtaana niille soveltuvilla aineilla.

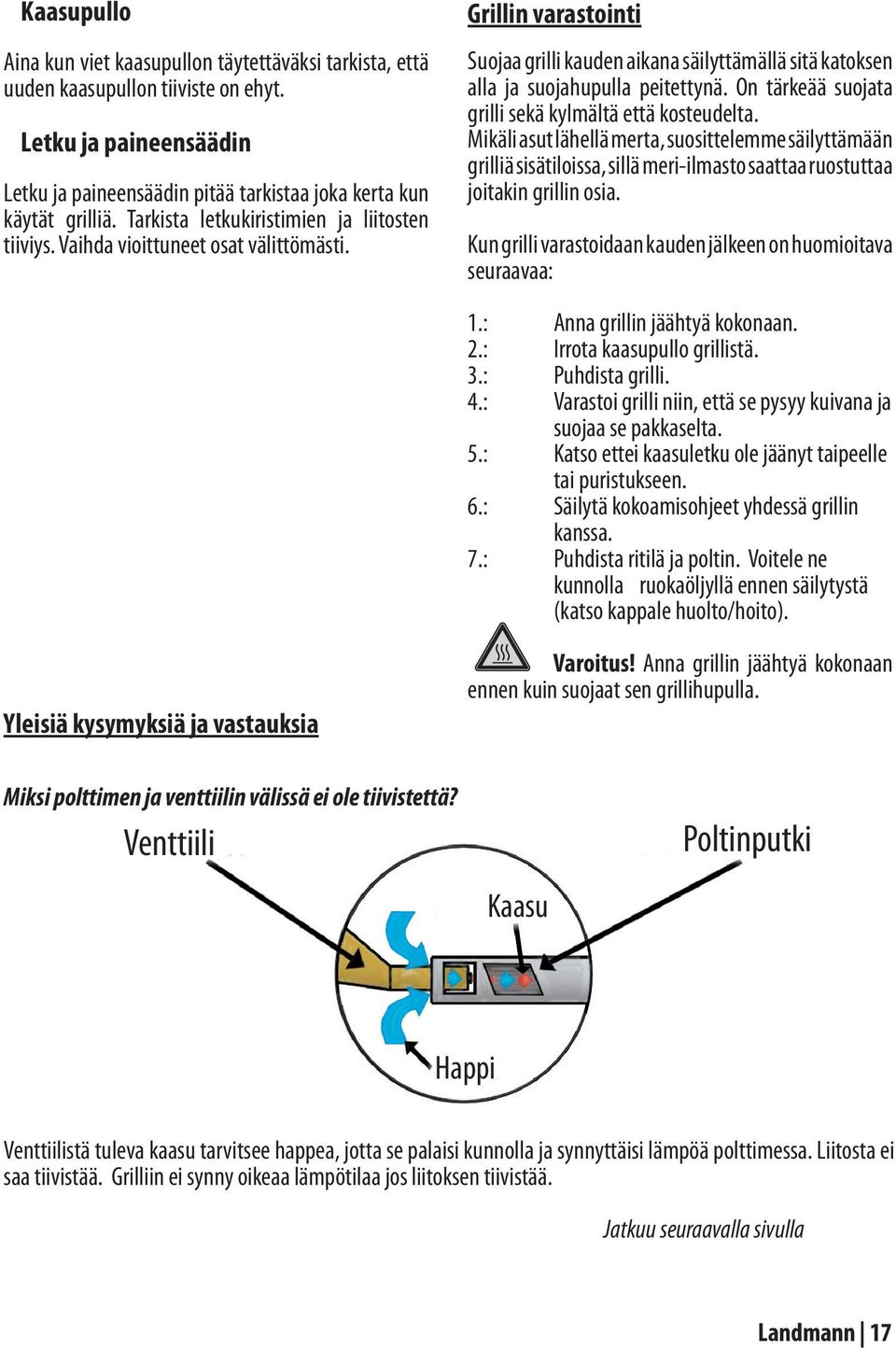

17 Kaasupullo Aina kun viet kaasupullon täytettäväksi tarkista, että uuden kaasupullon tiiviste on ehyt. Letku ja paineensäädin Letku ja paineensäädin pitää tarkistaa joka kerta kun käytät grilliä. Tarkista letkukiristimien ja liitosten tiiviys. Vaihda vioittuneet osat välittömästi. Grillin varastointi Suojaa grilli kauden aikana säilyttämällä sitä katoksen alla ja suojahupulla peitettynä. On tärkeää suojata grilli sekä kylmältä että kosteudelta. Mikäli asut lähellä merta, suosittelemme säilyttämään grilliä sisätiloissa, sillä meri-ilmasto saattaa ruostuttaa joitakin grillin osia. Kun grilli varastoidaan kauden jälkeen on huomioitava seuraavaa: 1.: Anna grillin jäähtyä kokonaan. 2.: Irrota kaasupullo grillistä. 3.: Puhdista grilli. 4.: Varastoi grilli niin, että se pysyy kuivana ja suojaa se pakkaselta. 5.: Katso ettei kaasuletku ole jäänyt taipeelle tai puristukseen. 6.: Säilytä kokoamisohjeet yhdessä grillin kanssa. 7.: Puhdista ritilä ja poltin. Voitele ne kunnolla ruokaöljyllä ennen säilytystä (katso kappale huolto/hoito). Yleisiä kysymyksiä ja vastauksia Miksi polttimen ja venttiilin välissä ei ole tiivistettä? Venttiili Varoitus! Anna grillin jäähtyä kokonaan ennen kuin suojaat sen grillihupulla. Poltinputki Kaasu Happi Venttiilistä tuleva kaasu tarvitsee happea, jotta se palaisi kunnolla ja synnyttäisi lämpöä polttimessa. Liitosta ei saa tiivistää. Grilliin ei synny oikeaa lämpötilaa jos liitoksen tiivistää. Jatkuu seuraavalla sivulla Landmann 17

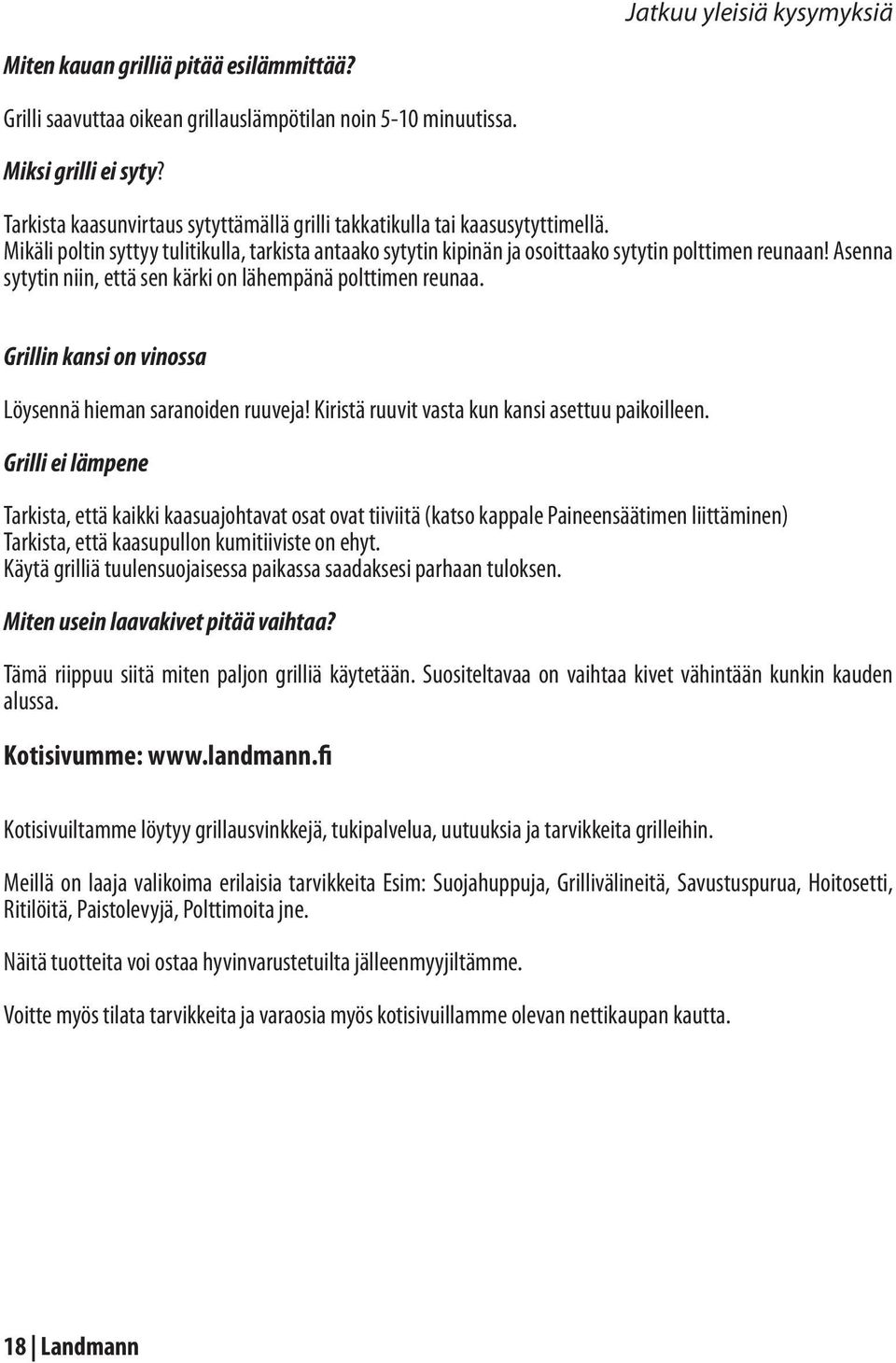

18 Jatkuu yleisiä kysymyksiä Miten kauan grilliä pitää esilämmittää? Grilli saavuttaa oikean grillauslämpötilan noin 5-10 minuutissa. Miksi grilli ei syty? Tarkista kaasunvirtaus sytyttämällä grilli takkatikulla tai kaasusytyttimellä. Mikäli poltin syttyy tulitikulla, tarkista antaako sytytin kipinän ja osoittaako sytytin polttimen reunaan! Asenna sytytin niin, että sen kärki on lähempänä polttimen reunaa. Grillin kansi on vinossa Löysennä hieman saranoiden ruuveja! Kiristä ruuvit vasta kun kansi asettuu paikoilleen. Grilli ei lämpene Tarkista, että kaikki kaasuajohtavat osat ovat tiiviitä (katso kappale Paineensäätimen liittäminen) Tarkista, että kaasupullon kumitiiviste on ehyt. Käytä grilliä tuulensuojaisessa paikassa saadaksesi parhaan tuloksen. Miten usein laavakivet pitää vaihtaa? Tämä riippuu siitä miten paljon grilliä käytetään. Suositeltavaa on vaihtaa kivet vähintään kunkin kauden alussa. Kotisivumme: Kotisivuiltamme löytyy grillausvinkkejä, tukipalvelua, uutuuksia ja tarvikkeita grilleihin. Meillä on laaja valikoima erilaisia tarvikkeita Esim: Suojahuppuja, Grillivälineitä, Savustuspurua, Hoitosetti, Ritilöitä, Paistolevyjä, Polttimoita jne. Näitä tuotteita voi ostaa hyvinvarustetuilta jälleenmyyjiltämme. Voitte myös tilata tarvikkeita ja varaosia myös kotisivuillamme olevan nettikaupan kautta. 18 Landmann

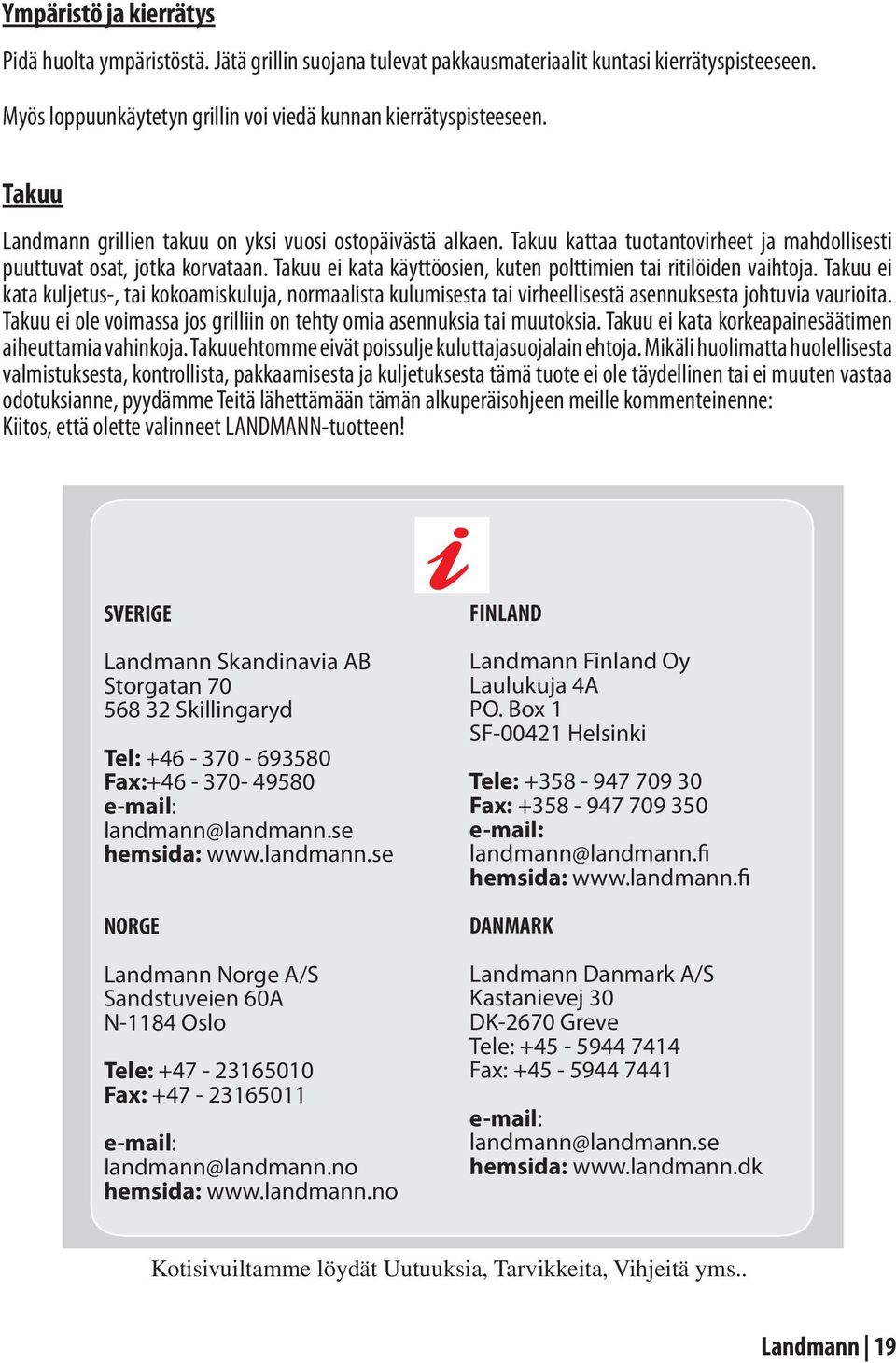

19 Ympäristö ja kierrätys Pidä huolta ympäristöstä. Jätä grillin suojana tulevat pakkausmateriaalit kuntasi kierrätyspisteeseen. Myös loppuunkäytetyn grillin voi viedä kunnan kierrätyspisteeseen. Takuu Landmann grillien takuu on yksi vuosi ostopäivästä alkaen. Takuu kattaa tuotantovirheet ja mahdollisesti puuttuvat osat, jotka korvataan. Takuu ei kata käyttöosien, kuten polttimien tai ritilöiden vaihtoja. Takuu ei kata kuljetus-, tai kokoamiskuluja, normaalista kulumisesta tai virheellisestä asennuksesta johtuvia vaurioita. Takuu ei ole voimassa jos grilliin on tehty omia asennuksia tai muutoksia. Takuu ei kata korkeapainesäätimen aiheuttamia vahinkoja. Takuuehtomme eivät poissulje kuluttajasuojalain ehtoja. Mikäli huolimatta huolellisesta valmistuksesta, kontrollista, pakkaamisesta ja kuljetuksesta tämä tuote ei ole täydellinen tai ei muuten vastaa odotuksianne, pyydämme Teitä lähettämään tämän alkuperäisohjeen meille kommenteinenne: Kiitos, että olette valinneet LANDMANN-tuotteen! SVERIGE Landmann Skandinavia AB Storgatan Skillingaryd Tel: Fax: landmann@landmann.se hemsida: NORGE Landmann Norge A/S Sandstuveien 60A N-1184 Oslo Tele: Fax: landmann@landmann.no hemsida: FINLAND Landmann Finland Oy Laulukuja 4A PO. Box 1 SF Helsinki Tele: Fax: landmann@landmann.fi hemsida: DANMARK Landmann Danmark A/S Kastanievej 30 DK-2670 Greve Tele: Fax: landmann@landmann.se hemsida: Kotisivuiltamme löydät Uutuuksia, Tarvikkeita, Vihjeitä yms.. Landmann 19

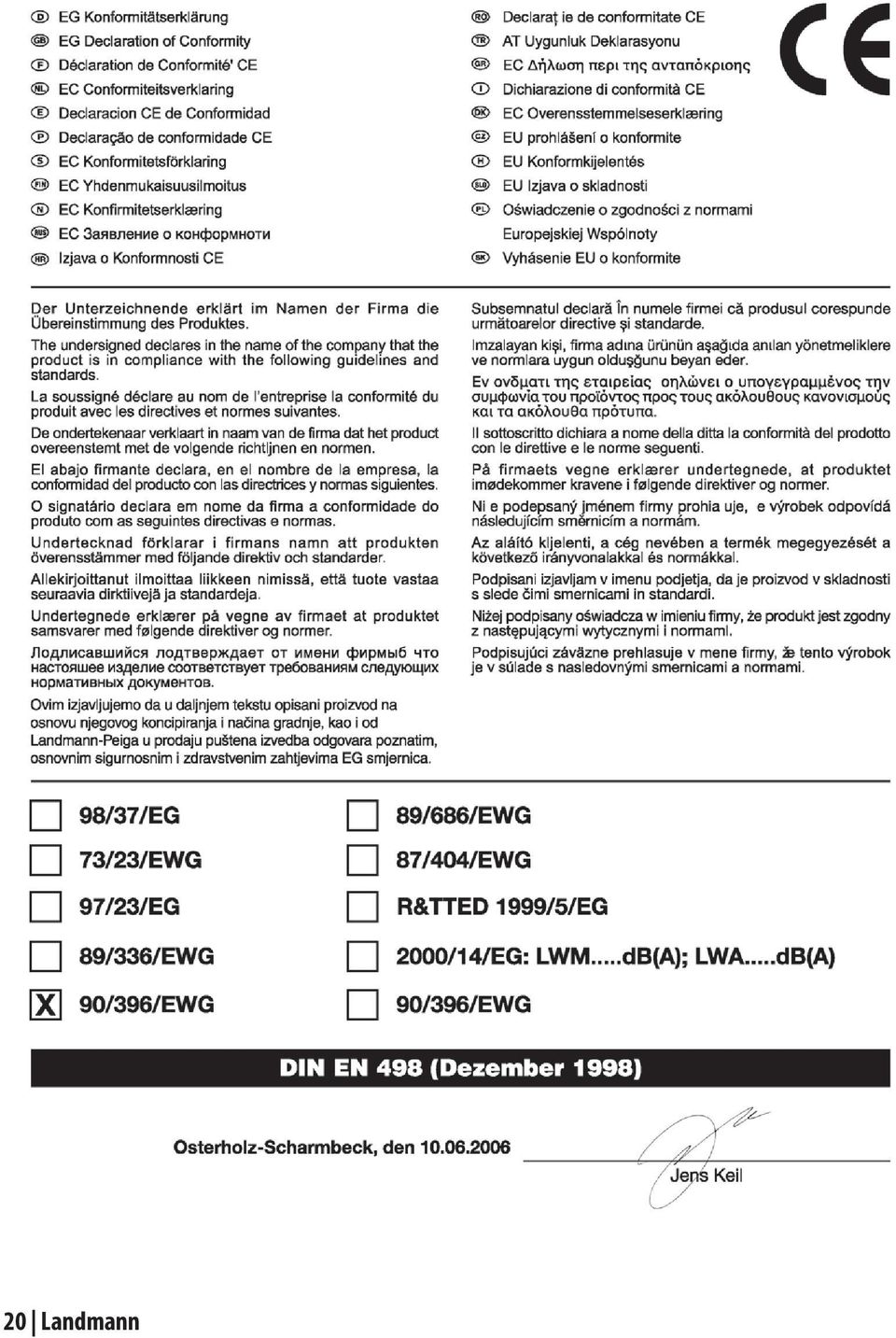

20 20 Landmann
