1 SEATTLE Asennus, käyttö ja huolto-ohjeet Kaasugrilli SEATTLE GG SÄÄDIN MYYDÄÄN ERIKSEEN Lue ohjekirja ja perehdy tuotteeseen ennen grillin käyttöönottoa. Säilytä ohjekirja myöhempää käyttöä varten. HUOM: TÄTÄ GRILLIÄ EI OLE SUUNNITELTU OSAKSI AJONEUVON TAI VENEEN KIINTEÄÄ ASENNUSTA.

2 Sisällysluettelo Varoitukset Tekniset tiedot Kaasukategoria Grillin osat Osaluettelo Osaluettelo Kaasun liittäminen Vuototesti Grillin sytyttäminen Varoitukset Huolto Puhdistaminen Vianetsintä Kuluttajapalvelu VAROITUS! Vakavien henkilövahinkojen ja kiinteiden asennusten vaurioitumisen vaara, jos oheisia ohjeita ei noudateta. Jotkut grillin osat voivat olla teräviä. Ota tämä huomioon ja käytä tarvittavia suojavarusteita (käsineitä), kun kokoat grilliä. Grilli on tarkoitettu vain ulkokäyttöön hyvin tuuletetuissa paikoissa. Grillin osat kuumenevat erittäin paljon käytön aikana. Pidä lapset ja muut valvontaa tarvitsevat turvallisella etäisyydellä. Älä siirrä grilliä, kun sitä käytetään tai se on liitetty kaasupulloon. Sulje paineensäätimen venttiili käytön jälkeen ja irrota säädin pullosta. Grillin muutokset voivat aiheuttaa vaaran ja kumoavat tuotteen takuun. Älä pidä pulloa grillin alla käytön aikana, koska kaasuvuodosta voi seurata vakavia vaurioita. Aseta kaasupullo käytön ajaksi grillin viereen. 2

3 TEKNISET TIEDOT Kokonaisteho: 15,22 kw (Poltinta 4 x 2,93 kw) (Bakbrenner 3,5 kw) Kaasun kulutus: 1085 grammaa/tunti: (Poltinta 835 grammaa/tunti) (Sivupoltin 250 gram/time) Letku ja säädin (e sisälly): EN-normin mukainen hyväksyntä vaaditaan. Kaasupullo (e sisälly): Käytä Pohjoismaissa hyväksyttyjä vakiopulloja. Suositus 10/11 kg. Vaikka sekä butaania että propaania voidaan käyttää, Pohjoismaissa suositellaan propaanin käyttöä. Tietoja kaasukategorioista: Käyttömaat Venttiilin koko Kaasun laatu Kaasukategoria BE,CZ,FR,IE,IT,ES, CH,GB,SI,PT Halk. 0,86 mm Butaani (28~30) mbar/ propaani 37 mbar; Kategoria I3+(28-30/37) GB,DK,FI,NL,NO,RO,SI, SE, CZ,DE,IT Halk. 0,86 mm G30(butaani),G31(prop aani) ja niiden seokset, LPG 30 mbar Kategoria I3B/P(30) AT,CH,CZ,DE Halk. 0,86mm G30(butaani),G31(prop aani) ja niiden seokset, LPG 50 mbar Kategoria I3B/P(50) Tuote on valmistettu EUROPEAN GAS APPLIANCE STANDARD EN498 JA EN484 mukaisesti ja sillä on CE-sertifiointi. 3

4 4 OSALUETTELO

5 OSALUETTELO Nro Kuvaus Määrä Nro Kuvaus Määrä 1 Grillin runko 1 11 Pyörä 2 2 Lämpöritilä 1 12 Vasen ovi 1 3 Grilliritilä 2 13 Takalevy 1 4 Liekinvaimentimet 4 14 Pohjalevy 1 5 Keittoritilä 1 15 Takatukijalka, oikea puoli 1 6 Sivupoltin 1 16 Oikea sivupöytä 1 7 Takatukijalka, vasen puoli 1 17 Etutukijalka, oikea puoli 1 8 Etutukijalka, vasen puoli 1 18 Rasvakuppi 1 9 Säätimen nuppi 5 19 Tukipalkki 1 10 Sivupaneeli 2 21 Lukittava pyörä 2 5

6 OSALUETTELO NOUDATA OHJEITA VAIHE VAIHEELTA. JOTKUT OSAT OVAT RASKAITA, JOTEN KOKOAMISEEN SUOSITELLAAN 2 HENKILÖÄ. HUOMAA! Käytä sähkötyökaluja varoen, koska niiden voima voi tuhota ruuvit. TYÖKALUT: Ristipääruuvitaltta Jakoavain / kiintoavain Grillin mukana toimitetaan seuraavat ruuvit, aluslevyt ja mutterit, jotka on asennettava A M6 x 12 Ruuvia 28 B M6 x 55 Ruuvia 8 C Nippel 1 6

7 Vaihe 1. Kiinnitä sivupaneeli (10) vasempaan takatukijalkaan (7) ja vasempaan etutukijalkaan (8), 4 ruuvia M6 x 12. Vaihe 2. Kiinnitä sivupaneeli (10) oikeaan takatukijalkaan (7) ja oikeaan etutukijalkaan (8), 4 ruuvia M6 x 12. 7

8 Vaihe 3. Kiinnitä pohjalevy (14) valmiiksi asennettuihin sivuseiniin (kuva 1 ja 2), 4 ruuvia M6 x 12 (A). (Tärkeää: Kiinnitä pohjalevyn etureuna oikeaan ja vasempaan etujalkaan). Vaihe 4. Kiinnitä tukipalkki (19) oikeaan etujalkaan (8) ja vasempaan etujalkaan (17), 2 ruuvia M6 x 12 (A) 8

9 Vaihe 5. Asenna pyörät (11) vasemmalle puolelle ja lukittavat pyörät (20) oikealle puolelle. Vaihe 6. Kiinnitä takalevy (13) takatukijalkoihin (7 ja 15), 4 ruuvia M6 x 12 (A). 9

10 Vaihe 7. Aseta grillin runko (1) alustalle. (Tässä vaiheessa tarvitaan kaksi henkilöä, koska runko on painava.) Asenna 8 ruuvia M6 x 55 (B). Älä kiristä vielä tässä vaiheessa, vaan jätä noin 5 mm esiin sivupöydän ja polttimen asennusta varten. Vaihe 8. Asenna 6 ruuvia M6 x 55 (B). Älä kiristä vielä tässä vaiheessa, vaan jätä noin 5 mm esiin sivupöydän ja polttimen asennusta varten. 10

11 Vaihe 9. Asenna vasen sivupoltin (6) grillin vasemmalle puolelle (katso kuva 9a). Asenna oikea sivupöytä (16) grillin (15) oikealle puolelle (katso kuva 9b). Vaihe 10. Kiinnitä sivupoltin (6) ja sivupöytä (16) grillin runkoon, 4 ruuvia M6 x 12 (A) (katso kuva 10a ja 10b) Kiristä sivupolttimen ja sivupöydän ruuvit, joita ei kiristetty kokonaan vaiheessa 8 ja 9. 11

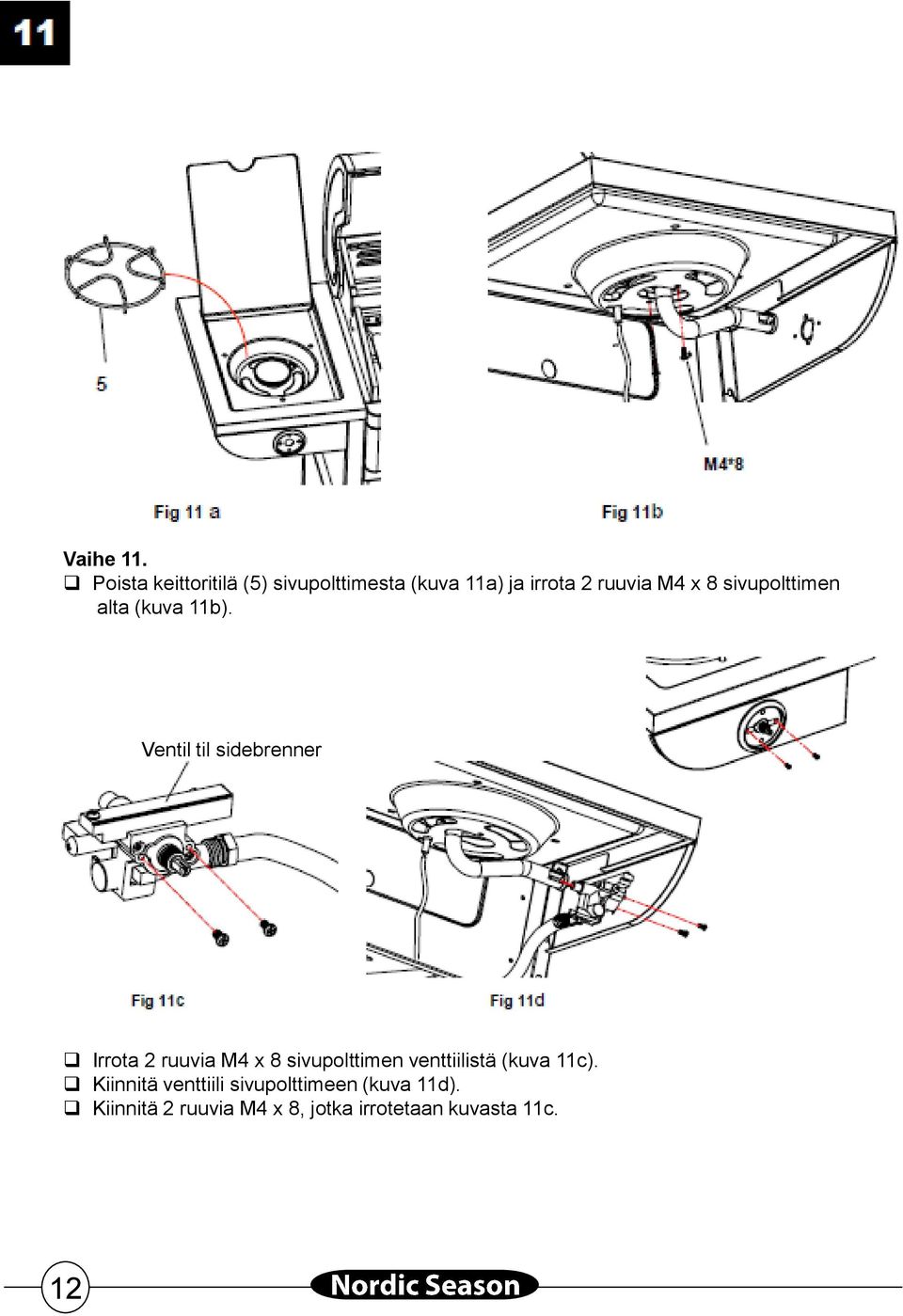

12 Vaihe 11. Poista keittoritilä (5) sivupolttimesta (kuva 11a) ja irrota 2 ruuvia M4 x 8 sivupolttimen alta (kuva 11b). Ventil til sidebrenner Irrota 2 ruuvia M4 x 8 sivupolttimen venttiilistä (kuva 11c). Kiinnitä venttiili sivupolttimeen (kuva 11d). Kiinnitä 2 ruuvia M4 x 8, jotka irrotetaan kuvasta 11c. 12

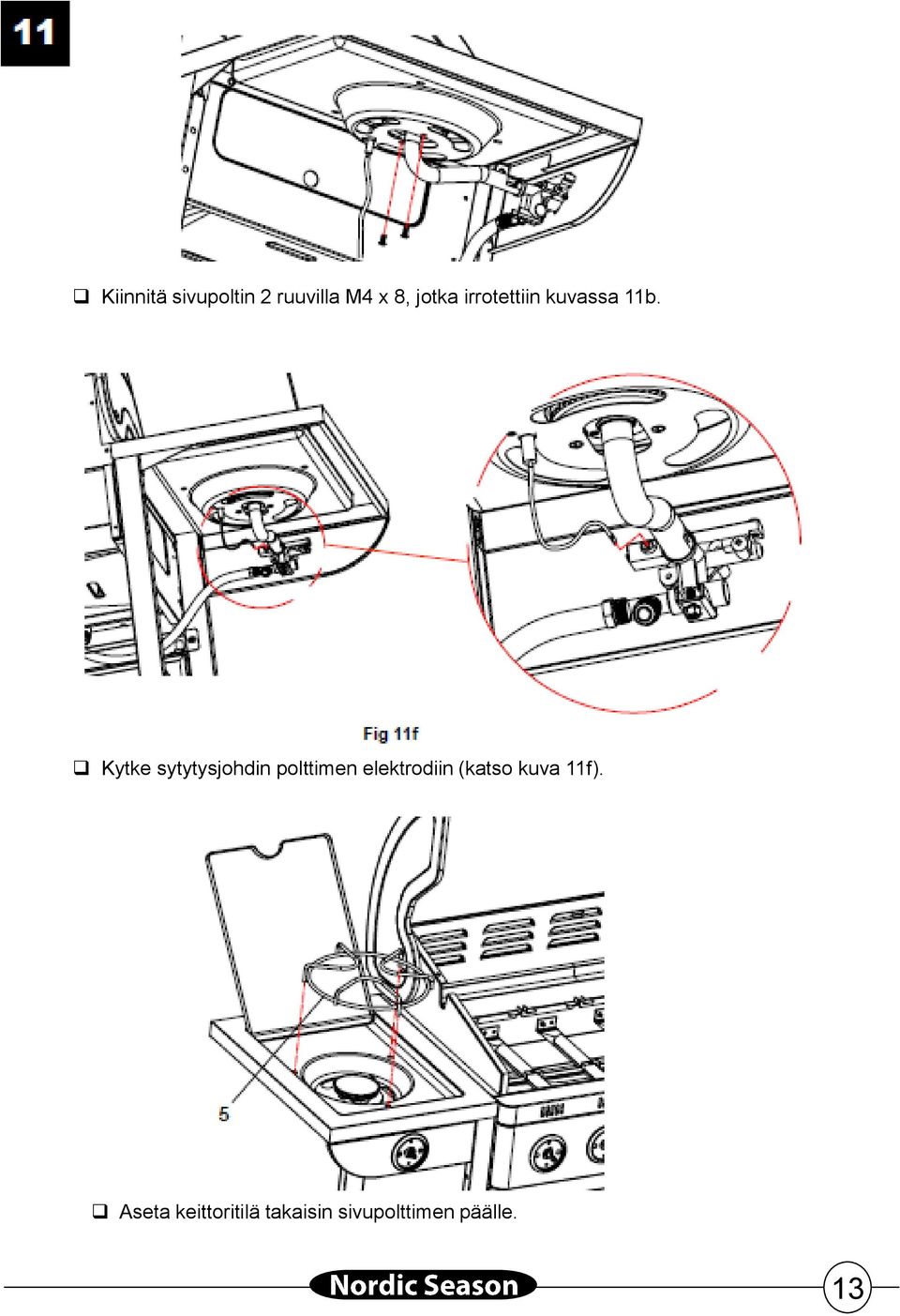

13 Kiinnitä sivupoltin 2 ruuvilla M4 x 8, jotka irrotettiin kuvassa 11b. Kytke sytytysjohdin polttimen elektrodiin (katso kuva 11f). Aseta keittoritilä takaisin sivupolttimen päälle. 13

14 Vaihe 12. Asenna ovi (12) pohjalevyyn (14). Kohdista oven yläosa tukipalkkiin asennettuun tappiin. Vaihe 13. Kiinnitä 5 nuppia, yksi jokaiseen kaasuventtiiliin (kuva 13). 14

15 Vaihe 14. Aseta liekinvaimentimet polttimien päälle kuvan mukaisesti. Vaihe 15. Aseta grilliritilät runkoon kuvan mukaisesti. 15

16 Vaihe 16. Sovita lämpöritilä paikalleen kuvan mukaisesti. Vaihe 17. Kiinnitä rasvakuppi rasvalevyn alle grillin alle. 16

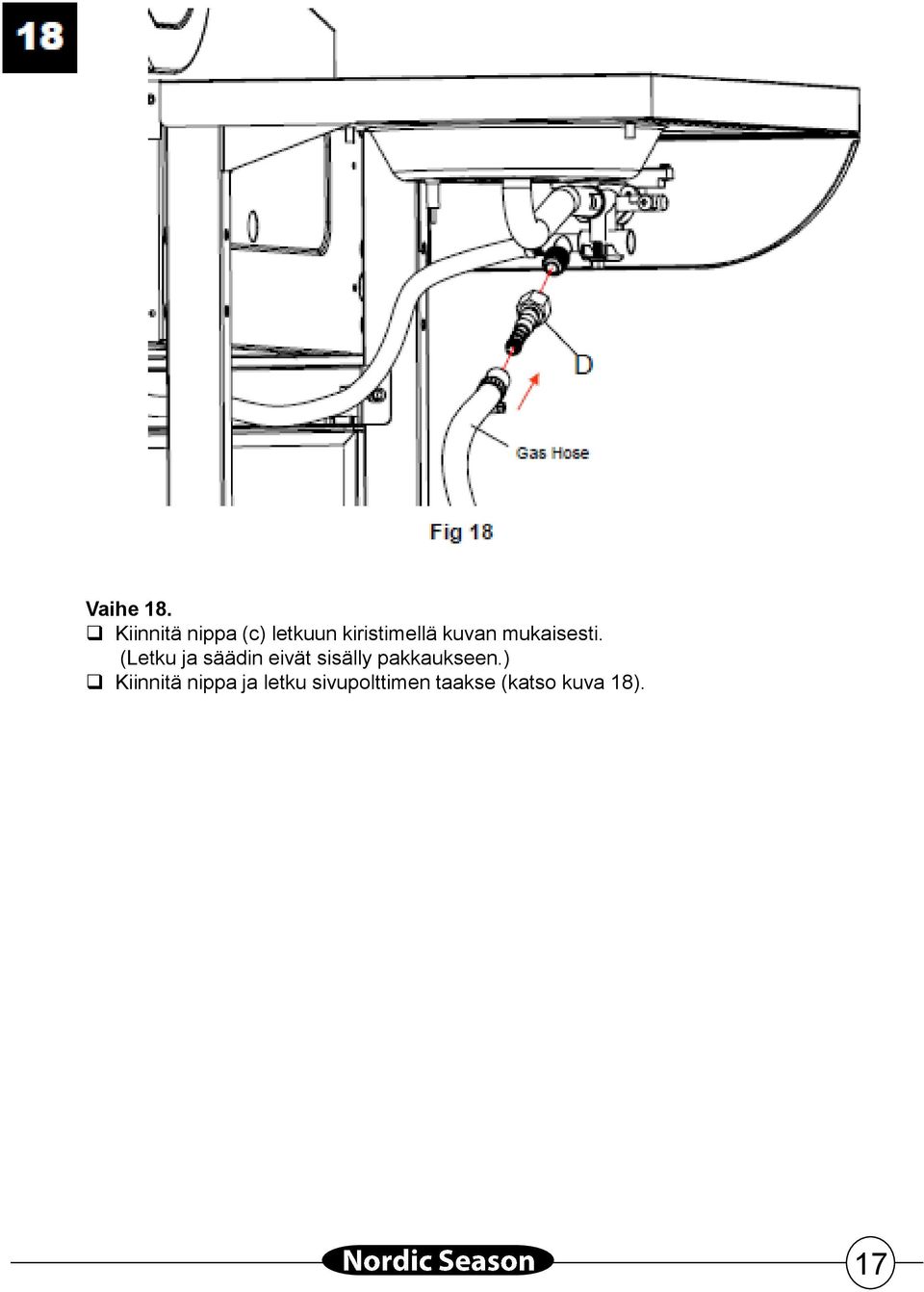

17 Vaihe 18. Kiinnitä nippa (c) letkuun kiristimellä kuvan mukaisesti. (Letku ja säädin eivät sisälly pakkaukseen.) Kiinnitä nippa ja letku sivupolttimen taakse (katso kuva 18). 17

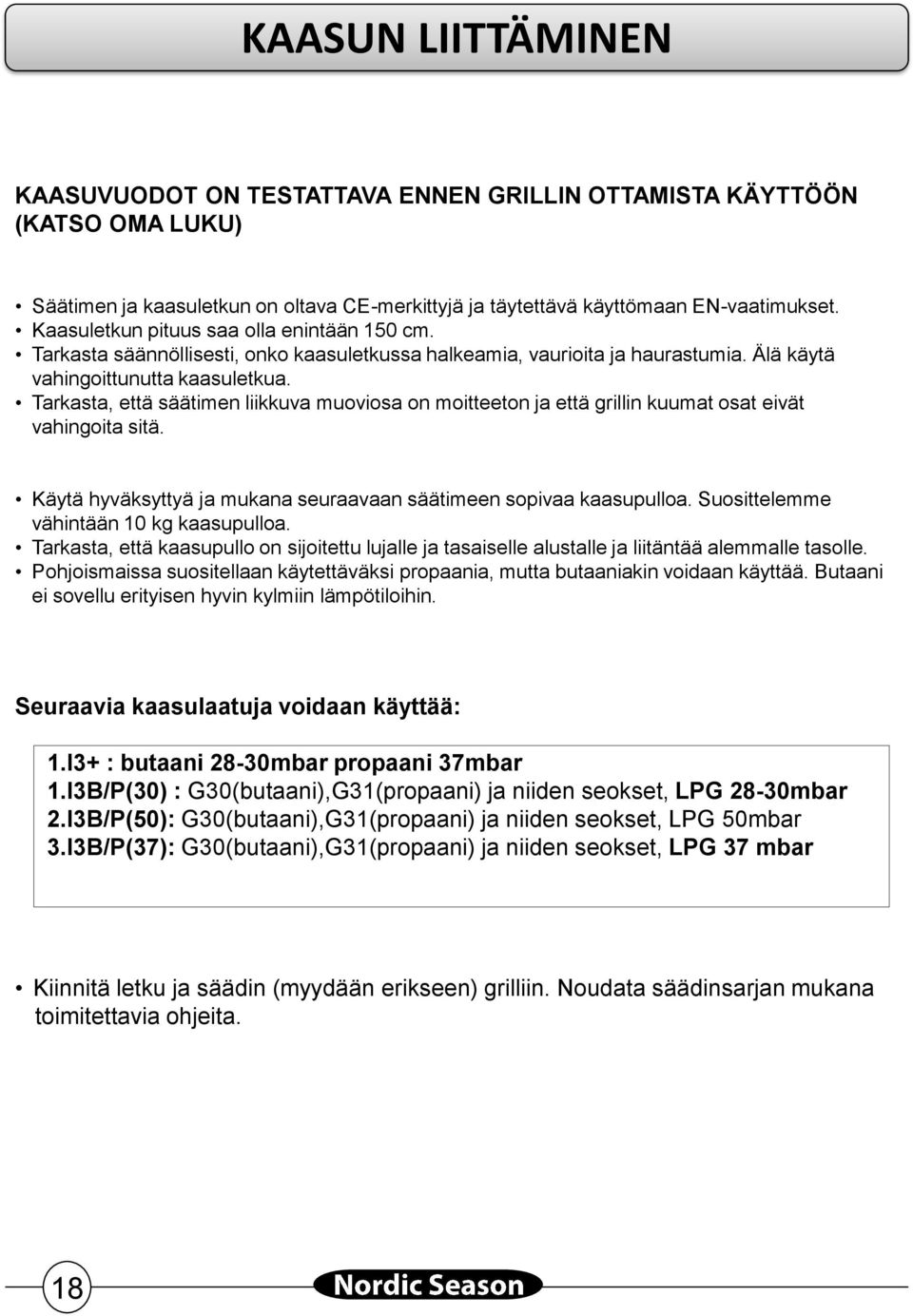

18 KAASUN LIITTÄMINEN KAASUVUODOT ON TESTATTAVA ENNEN GRILLIN OTTAMISTA KÄYTTÖÖN (KATSO OMA LUKU) Säätimen ja kaasuletkun on oltava CE-merkittyjä ja täytettävä käyttömaan EN-vaatimukset. Kaasuletkun pituus saa olla enintään 150 cm. Tarkasta säännöllisesti, onko kaasuletkussa halkeamia, vaurioita ja haurastumia. Älä käytä vahingoittunutta kaasuletkua. Tarkasta, että säätimen liikkuva muoviosa on moitteeton ja että grillin kuumat osat eivät vahingoita sitä. Käytä hyväksyttyä ja mukana seuraavaan säätimeen sopivaa kaasupulloa. Suosittelemme vähintään 10 kg kaasupulloa. Tarkasta, että kaasupullo on sijoitettu lujalle ja tasaiselle alustalle ja liitäntää alemmalle tasolle. Pohjoismaissa suositellaan käytettäväksi propaania, mutta butaaniakin voidaan käyttää. Butaani ei sovellu erityisen hyvin kylmiin lämpötiloihin. Seuraavia kaasulaatuja voidaan käyttää: 1.I3+ : butaani 28-30mbar propaani 37mbar 1.I3B/P(30) : G30(butaani),G31(propaani) ja niiden seokset, LPG 28-30mbar 2.I3B/P(50): G30(butaani),G31(propaani) ja niiden seokset, LPG 50mbar 3.I3B/P(37): G30(butaani),G31(propaani) ja niiden seokset, LPG 37 mbar Kiinnitä letku ja säädin (myydään erikseen) grilliin. Noudata säädinsarjan mukana toimitettavia ohjeita. 18

19 Tärkeää! Vuototesti Vuodot on testattava ennen grillin ottamista käyttöön, joka kerran pullon, säätimen tai letkun vaihdon jälkeen tai kun grilli on ollut pitkään käyttämättä. Sekoita kaksi osaa astianpesuainetta ja yksi osa vettä. Sammuta avotuli, liekit, lämmönlähteet ja savukkeet lähellä testattavaa kohtaa. Sulje kaikki grillin säätimet (asento "OFF"). Sulje paineensäädin ja kiinnitä se kaasupulloon. Sivele seosta kaikkiin kaasupullon, säätimen, koko letkun ja grillin kaikkien venttiilien liitoksiin. Avaa pullon säädin ja tarkasta huolellisesti, näetkö kuplia paikoissa, joihin olet sivellyt seosta. JOS KUPLIA NÄKYY, SULJE KAASUN TULO JA RATKAISE ONGELMA. TESTAA VUODOT UUDELLEEN. GRILLIÄ EI SAA OTTAA KÄYTTÖÖN ENNEN VARMUUTTA SIITÄ, ETTÄ VUOTOJA EI OLE. Jos vuotoja ilmenee uuden tarkastuksen jälkeen, ota yhteys myyjään ongelman korjaamista varten. HUOMAA! LIEKKIÄ EI SAA KÄYTTÄÄ VUOTOJEN TESTAAMISEEN. Varoitus! Älä säilytä kaasupulloa grillin alla, kun käytät grilliä. Irrota säädin, kun säilytät kaasupulloa käyttämättömän grillin alla. Älä siirrä grilliä, kun sitä käytetään tai se on liitetty kaasupulloon. Ennen grillin käyttämistä Käyttöpaikka Aseta grilli joka suunnassa vähintään 1,5 m etäisyydelle talon seinistä, puista ja pensaista ja muista palavista aineista/nesteistä. Grilliä ei saa sijoittaa katon alle tai avokuistille. Varmista käyttöpaikan hyvän ilmanvaihto. Viimeinen tarkastus Tarkasta, että kaikki säätimet toimivat oikein. Irrota sytyttimen nuppi ja aseta AAA-paristo paikalleen. (Jos sytytin ei myöhemmin toimi, vaihda ensin paristo.) Tarkasta, että kaasuletkussa ei ole halkeamia eikä vaurioita. (Tarkasta letku joka kerran ennen kuin otat grillin käyttöön.) Huolehdi siitä, että kaasupullo ja -letku eivät kosketa kuumia esineitä. 19

20 SYTYTTÄMISOHJEET Grillin sytyttäminen Käännä kaikki säätimet asentoon "OFF". Avaa paineensäädin. Avaa kansi (kannen on oltava aina auki, kun grilli sytytetään). Avaa säädin ja odota noin 5 sekuntia. Paina polttimen 1 tai 3 nuppi täyden tehon asentoon, jolloin sytytin aktivoituu. Jos poltin ei syty viiden sekunnin kuluessa, sulje kaasun tulo ja odota viisi minuuttia. Jos poltin ei syty uusien yritysten jälkeen, yritä sytyttää tulitikulla. Sytytä poltin 2 ja 4 kääntämällä yksi säädin kerrallaan täydelle teholle. Jos grilli ei syty toistuvista yrityksistä huolimatta, katso manuaalisen sytyttämisen ohjeet. Käännä sivupoltin täydelle teholle, jolloin sytytin aktivoituu. Grillin sytyttäminen käsin Jos grilli ei syty normaalilla sytyttimellä, noudata seuraavia ohjeita. Käytä pitkää tulitikunpidintä tai sytytintä. Avaa kansi. Aseta tulitikku/sytytin jonkun polttimen lähelle. Älä kumarru grillin ylle. Käännä sytytettävän polttimen säädin täyden tehon asentoon. Sytytä loput polttimet kääntämällä palavan polttimen viereisen polttimen säädin täysin auki. Sytytä yksi poltin kerrallaan. Jos grilli ei syty normaalisti tai manuaalisesti, katso vianetsintäohjeet tai ota yhteys myyjään. Liekkien on oltava siniset ja tasaisesti palavat. Jos liekki on kellahtava, hulmahtelee tai on "rikkonainen", katso vianetsintäohjeet. 20 Sivupoltin

21 VIHJEITÄ Puhdas grilli on tehokkaampi, savuttaa vähemmän ja valunut rasva syttyy harvemmin palamaan. Polta grilli puhtaaksi käytön jälkeen: avaa kansi ja säädä teho täydelle noin 10 minuutin ajaksi. Anna grillin jäähtyä ja harjaa tuhka pois liekinvaimentimista ja ritilöistä. Sivele ritilät korkeita lämpötiloja kestävällä öljyllä. Silloin ruoka ei pala kiinni ritilöihin. Esilämmitä grilliä n. 10 minuuttia täydellä teholla ennen kuin asetat ruokia grilliin. Grillaustulos on parempi ja grillaaminen sujuu nopeammin. Älä grillaa jäätynyttä tai osittain sulanutta ruokaa. Kylmät raaka-aineet pidentävät grillaamisaikaa ja tulos on huonompi. Jaa grilli lämpimiin ja kylmiin vyöhykkeisiin. Kun ruoka-aine on puoliksi valmista, siirrä se kylmään vyöhykkeeseen ja grillaa sitten valmiiksi. Tulos on parempi ja ruoka paistuu kokonaan palamatta. Arvioi jokaisen grillattavan ruoka-aineen kypsymisaika ja valitse järjestys niin, että ruoka valmistuu samanaikaisesti. Sivele ruoka säännöllisesti öljyllä tai muulla marinadilla. Ruoka pysyy silloin mehukkaampana. Rajoita kannen avaamista, koska lämpöä karkaa paljon, kun avaat kannen. VAROITUS! Grillin turvallinen käyttö Pidä toimivaa grilliä aina silmällä. Huolehdi siitä, että lapset, eläimet ja muut valvontaa tarvitsevat henkilöt eivät ole lähellä toimivaa grilliä. Grilli on tarkoitettu vain ulkokäyttöön, eikä sitä saa käyttää katon alla. Grilliä ei saa käyttää paikoissa, jotka ovat maan pinnan alapuolella. Kertyvä kaasu voi aiheuttaa räjähdysvaaran. Grilli on tarkoitettu käytettäväksi vain kaasulla. ÄLÄ käytä laavakiviä, brikettejä, grillihiiliä, sytytysaineita jne. tässä grillissä. Älä sytytä grilliä, kun kansi on kiinni. Tarkasta vuodot säännöllisesti, ja aina, kun vaihdat pullon tai otat grillin käyttöön pitkän varastoinnin jälkeen. Tarkasta ennen grillin käyttämistä, onko kaasuletkussa vaurioita ja halkeamia. Irrota grilli kaasupullosta, kun sitä ei käytetä ja ennen grillin siirtämistä. Jos grilliä säilytetään autotallissa tai kellarissa, kaasupulloa ei saa säilyttää samassa paikassa, vain se on säilytettävä maanpinnan yläpuolella. Grillin ilma-aukkoja ei saa missään tapauksessa tiivistää tai peittää. Tarkasta ennen käyttöä, että poltinten ja sivupoltinten venturi (ilman tulo) ei ole tukossa. RASVAPALO! Puutteellinen huolto voi johtaa vanhojen rasvajäämien syttymiseen. Jos rasva syttyy, sulje kaasun tulo ja irrota säädin pullosta, jätä kansi auki ja odota, kunnes palo sammuu itsestään. HUOM! Älä sammuta vedellä. Estä rasvapalo puhdistamalla grilli säännöllisesti. 21

22 Kunnossapito: Tarkasta säännöllisesti, että polttimet palavat oikein. Poista grilliritilä ja liekinvaimentimet. Sytytä grilli normaalisti. Tarkasta, onko kytkinten voimakkuudensäädössä eroja ja ovatko liekit kirkkaat ja siniset, eivät oranssit. Jos poltin toimii epänormaalisti, katso vianetsintäohjeet. Jos polttimet ovat vanhojen rasvajäämien peitossa, puhdista ne grilliharjalla. Puhdistaminen Käytä puhdistamiseen puhdasta vettä ja tarvittaessa mietoja puhdistusaineita. Älä käytä palavia puhdistusaineita. Puhdista grilliritilät polttamalla noin 10 minuuttia kansi avattuna ja puhdista ritilät grilliharjalla. Kun puhdistat vedellä, käytä tavallista astianpesuainetta, ei hankaavia puhdistusaineita. Älä pese grilliritilöitä astianpesukoneessa, koska emalointi vahingoittuu. Kuivaa ritilät huolellisesti puhdistamisen jälkeen ja käsittele ruokaöljyllä. Puhdista rasvankerääjä säännöllisesti, jotta se ei "kiinnostaisi" tuholaisia eikä haisisi. Säilytä grilli kuivassa tai suojaa se peitteellä, kun et käytä sitä. Suojaa ulkopuoliset osat ruosteelta kiillottamalla ne vuosittain autovahalla. Käytä rasvapellillä kissanhiekkaa tai muuta vastaava ainetta, joka imee rasvan ja estää sen syttymisen. Grillin puhdistaminen helpottuu samalla. Hyönteiset ja tuholaiset: Kun grilli on ollut pitkään käyttämättä, grilliin on saattanut asettua taloksi hyönteisiä tai muita tuholaisia. Jos sytyttämisen kanssa ongelmia tai liekit ovat epätasaisia, syynä voivat olla kutsumattomat vieraat, jotka tukkivat kaasun tulon. Pura tällöin polttimet ja puhdista ne. Kokoa polttimet, kun ne ovat täysin kuivat. Tarkasta myös, että hiiret tai rotat eivät ole vahingoittaneet kaasuletkua. 22

23 Ongelma Mahdollinen syy Ratkaisu Sytytin ei sytytä poltinta. VIANETSINTÄ Elektrodi on rasvan tai ruoanjäänteiden likaama. Elektrodin johto on irti tai löystynyt. Puhdista elektrodi. Kiinnitä johto. Kaasun tulo on estynyt. Johto on rikki. Paristo on tyhjä. Etsi tukoksia. Vaihda uusi johto. Vaihda uusi paristo. Poltin ei syty tulitikulla. Kaasu on loppunut. Tarkasta kaasupullo. Kaasua virtaa epätasaisesti. Puhdista poltin ja venttiilit. Tarkasta, onko letkuun kertynyt vettä. Letku ja säädin asennettu väärin. A Keltainen tai oranssi liekki ja kaasun hajua Väärä kaasun paine tai vika venttiileissä. Vaihda säädin, kaasupullo tai ota yhteys myyjään. Pieni lämpö Komposiittipulloa säilytetty ulkona Kokeile toista pulloa. pakkasella. Kaasupullo on lähes tyhjä. Kokeile toista pulloa. Viallinen säädin Kokeile toista säädintä. Poltin tai venttiili tukossa Pura ja puhdista poltin. Puhdista venttiili nuppineulalla. HUOMAA! Polttimen on oltava täysin kuiva ennen kuin sitä käytetään uudelleen. Grilliä ei ole esilämmitetty. Grilliä on esilämmitettävä 10 minuuttia ennen grillaamista, jotta tulos olisi hyvä. Liekehtimistä Ruoan rasva on syttynyt tuleen. Sulje kaasun tulo ja odota, kunnes tuli on sammunut. Puhdista huolellisesti. Liian suuri grillauslämpötila Säädä lämpöä. Rasvankerääjä on täysi. Tyhjennä rasvankerääjä. Grilli sammuu Kova tuuli Aseta grilli tuulensuojaan. Polttimen liekki lyö takaisin Rasva palaa Pullo on tyhjä Poltin tai venttiili on täysin tai osittain tukossa. Grillattava ruoka-aine on erittäin rasvaista. Kokeile toista pulloa. Pura ja puhdista poltin. Puhdista venttiili nuppineulalla. HUOMAA! Polttimen on oltava täysin kuiva ennen kuin sitä käytetään uudelleen. Käännä säätimet asentoon OFF, sulje paineensäädin, avaa kansi ja anna liekkien palaa loppuun. 23

24 Varaosat, kuluttajapalvelu ja reklamaatiot Tuotteella on Suomen kuluttajansuojalain mukainen reklamaatio-oikeus. Tuotteen ja materiaalien laatua valvotaan ja testataan säännöllisesti tehtaalla. Jos pakkauksesta puuttuu kuitenkin osia tai tuote on vioittunut, ota yhteys myyjään tai kuluttajapalveluun, jonka yhteystiedot ovat alla. Takuu ei korvaa vikoja, joiden syynä on väärinkäyttö, puutteellinen hoito ja huolto tai tuotteen muuttaminen. Vioittuneista osista, jotka eivät ole tuotteen vian syynä, laskutetaan hinnaston mukainen hinta + rahti ja käsittelymaksu. Jos tarvitset osia tai haluat esittää reklamaation, ota yhteys myyjään tai kuluttajapalveluun: KULUTTAJAPALVELU Nordic Season Products S-posti: aftersale@nordicseason.no Reklamaation yhteydessä on esitettävä ostotosite ja grilliin merkitty sarjanumero. Grillin on valmistuttanut Kiinassa Nordic Season Products AS
