LC-32FH500E LC-32FH500S LC-32FB500E LC-32FB500S LC-32FH510E LC-32FH510S LC-32FB510E LC-32FB510S LC-32FS510E LC-32FS510S

Transkriptio

1 LC-32FH500E LC-32FH500S LC-32FB500E LC-32FB500S LC-32FH510E LC-32FH510S LC-32FB510E LC-32FB510S LC-32FS510E LC-32FS510S SVENSKA SUOMI DANSK LCD-FÄRG-TV NESTEKIDENÄYTTÖINEN VÄRITELEVISIO LCD FARVEFJERNSYN LCD FARGEFJERNSYN LCD COLOUR TELEVISION BRUKSANVISNING KÄYTTÖOHJE BRUGSVEJLEDNING BRUKERHÅNDBOK OPERATION MANUAL NORSK ENGLISH

2 DivX DivX Certified to play DivX video, including premium content. ABOUT DIVX VIDEO: DivX is a digital video format created by DivX,Inc. This is an official DivX Certified device that plays DivX video. Visit for more information and software tools to convert your files into DivX video. ABOUT DIVX VIDEO-ON-DEMAND: This DivX Certified device must be registered in order to play DivX Video-on-Demand (VOD) content. To generate the registration code, locate the DivX VOD section in the device setup menu. Go to vod.divx.com with this code to complete the registration process and learn more about DivX VOD. Covered by one or more of the following U.S. Patents: 7,295,673; 7,519,274; 7,515,710; 7,460,688 SPECIAL NOTE FOR USERS IN THE U.K. The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 13A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked or )5) and of the same rating as above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type. DANGER: The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 13A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below: IMPORTANT: The wires in the mains lead are coloured in accordance with the following code: Blue: Neutral Brown: Live As the colours of the wires in the mains lead of this product may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows: The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black. The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red. Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin plug. Before replacing the plug cover make sure that: If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug. The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires. IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

3 KÄYTTÖOHJE SUOMI Tässä käyttöohjeessa olevat kuvat ja OSD on tarkoitettu vain selitykseksi, ja ne saattavat erota hieman varsinaisissa toiminnoissa näkyvistä ruutunäytöistä. Tämän käyttöohjeen esimerkeissä on käytetty mallia LC-32FH500E ja LC-32FH510E. Mallit LC-32FH500E, LC-32FH500S, LC-32FB500E, LC-32FB500S, LC-32FH510E, LC-32FH510S, LC-32FB510E, LC-32FB510S, LC-32FS510E ja LC-32FS510S ovat yhteensopivia pakattujen H.264 (MPEG4 H.264, MPEG4 AVC ja MPEG4 AVC/H.264) -lähetysten kanssa. Sisältö Sisältö... 1 Esittely... 2 Hyvä SHARP-asiakas... 2 Tärkeitä turvallisuutta koskevia huomautuksia... 2 Tavaramerkit... 2 Kauko-ohjain... 3 TV (edestä katsottuna)... 4 TV (takaa katsottuna)... 4 Valmistelutoimet... 5 Vakiovarusteet... 5 Jalustan kiinnittäminen... 5 Erilliset varusteet... 5 Paristojen asettaminen... 6 Kauko-ohjaimen käyttö... 6 Huomautuksia kauko-ohjaimesta... 6 Pikaopas... 7 Yleisnäkymä alustavasta asennuksesta... 7 Ennen virran kytkemistä... 8 CA-kortin asettaminen... 8 Alustava automaattiasennus... 9 Signaalin laadun ja tason tarkistaminen... 9 TV:n katsominen Päivittäinen käyttö Virran kytkeminen tai katkaisu Vaihtaminen analogisten ja digitaalisten lähetysten välillä Kanavien muuttaminen Ulkoisen videolähteen valinta Audiokielen valinta Tekstityskielen valinta EPG Ohjelman valinta EPG:tä käyttäen Teksti-TV MHEG-5-ohjelman käyttö (vain Iso-Britannia) Ulkoisten laitteiden liittäminen Liitäntöjen esittely HDMI-liitäntä Komponenttiliitäntä VIDEO-liitäntä SCART-liitäntä Tietokoneen kytkeminen HDMI (DVI) -liitäntään HDMI (DVI)-liitäntä Kaiuttimen tai vahvistimen liitäntä Valikon käyttö Mikä on valikko? Yleiset toiminnot Perussäätö Kuva-asetukset AV-MUOTO Ääniasetukset Virityksen säätö Kanavien asettaminen Ajan säätö Vaihtoehdot Lukko Hyödyllisiä katselutoimintoja Kanavaluettelo Katsottavan kanavan valinta Kanavan tietojen tarkasteleminen (vain DTV:ssä) Kuvaformaatin valinta Kuvakoon manuaalinen valinta Muita hyödyllisiä toimintoja Ulkoisia laitteita käytettäessä tehtävät säädöt Tulolähteen asetukset USB-laitteen liittäminen (Media Player -toiminto) MEDIA PLAYER -TOIMINTO VALOKUVA-tila MUSIIKKI-tila ELOKUVA-tila TEKSTI-tila USB-laitteen yhteensopivuus Virransäästöasetukset Lyhenneluettelo Timeshift-toiminto LIITE Vianmääritys Tietoa laitteen ohjelmalisensseistä TV-vastaanottimen asennus seinälle Tekniset tiedot Ympäristötiedot Tietoja Euroopan ympäristömerkistä Kulutusosien käyttöikä SUOMI 1

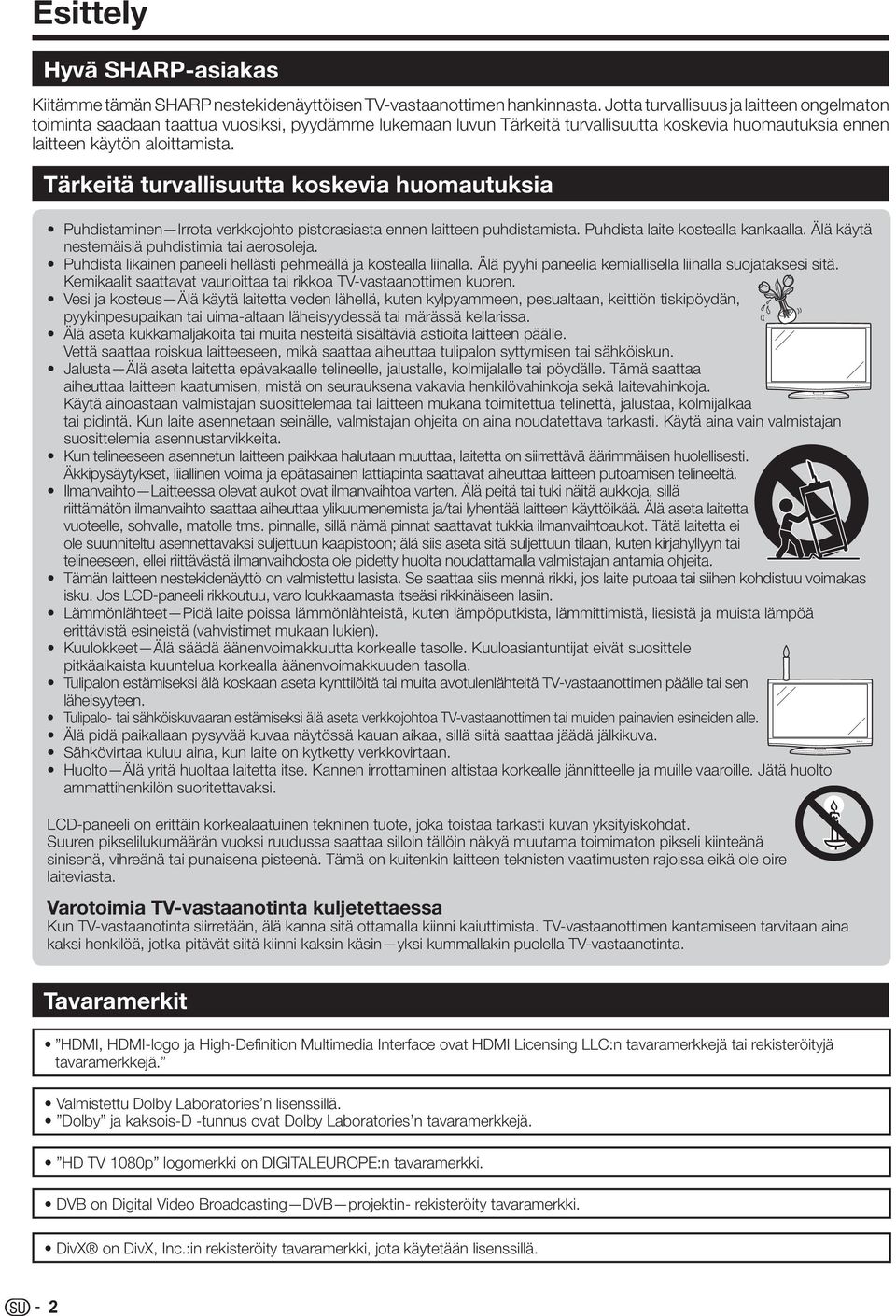

4 Esittely Hyvä SHARP-asiakas Kiitämme tämän SHARP nestekidenäyttöisen TV-vastaanottimen hankinnasta. Jotta turvallisuus ja laitteen ongelmaton toiminta saadaan taattua vuosiksi, pyydämme lukemaan luvun Tärkeitä turvallisuutta koskevia huomautuksia ennen laitteen käytön aloittamista. Tärkeitä turvallisuutta koskevia huomautuksia Puhdistaminen Irrota verkkojohto pistorasiasta ennen laitteen puhdistamista. Puhdista laite kostealla kankaalla. Älä käytä nestemäisiä puhdistimia tai aerosoleja. Puhdista likainen paneeli hellästi pehmeällä ja kostealla liinalla. Älä pyyhi paneelia kemiallisella liinalla suojataksesi sitä. Kemikaalit saattavat vaurioittaa tai rikkoa TV-vastaanottimen kuoren. Vesi ja kosteus Älä käytä laitetta veden lähellä, kuten kylpyammeen, pesualtaan, keittiön tiskipöydän, pyykinpesupaikan tai uima-altaan läheisyydessä tai märässä kellarissa. Älä aseta kukkamaljakoita tai muita nesteitä sisältäviä astioita laitteen päälle. Vettä saattaa roiskua laitteeseen, mikä saattaa aiheuttaa tulipalon syttymisen tai sähköiskun. Jalusta Älä aseta laitetta epävakaalle telineelle, jalustalle, kolmijalalle tai pöydälle. Tämä saattaa aiheuttaa laitteen kaatumisen, mistä on seurauksena vakavia henkilövahinkoja sekä laitevahinkoja. Käytä ainoastaan valmistajan suosittelemaa tai laitteen mukana toimitettua telinettä, jalustaa, kolmijalkaa tai pidintä. Kun laite asennetaan seinälle, valmistajan ohjeita on aina noudatettava tarkasti. Käytä aina vain valmistajan suosittelemia asennustarvikkeita. Kun telineeseen asennetun laitteen paikkaa halutaan muuttaa, laitetta on siirrettävä äärimmäisen huolellisesti. Äkkipysäytykset, liiallinen voima ja epätasainen lattiapinta saattavat aiheuttaa laitteen putoamisen telineeltä. Ilmanvaihto Laitteessa olevat aukot ovat ilmanvaihtoa varten. Älä peitä tai tuki näitä aukkoja, sillä riittämätön ilmanvaihto saattaa aiheuttaa ylikuumenemista ja/tai lyhentää laitteen käyttöikää. Älä aseta laitetta vuoteelle, sohvalle, matolle tms. pinnalle, sillä nämä pinnat saattavat tukkia ilmanvaihtoaukot. Tätä laitetta ei ole suunniteltu asennettavaksi suljettuun kaapistoon; älä siis aseta sitä suljettuun tilaan, kuten kirjahyllyyn tai telineeseen, ellei riittävästä ilmanvaihdosta ole pidetty huolta noudattamalla valmistajan antamia ohjeita. Tämän laitteen nestekidenäyttö on valmistettu lasista. Se saattaa siis mennä rikki, jos laite putoaa tai siihen kohdistuu voimakas isku. Jos LCD-paneeli rikkoutuu, varo loukkaamasta itseäsi rikkinäiseen lasiin. Lämmönlähteet Pidä laite poissa lämmönlähteistä, kuten lämpöputkista, lämmittimistä, liesistä ja muista lämpöä erittävistä esineistä (vahvistimet mukaan lukien). Kuulokkeet Älä säädä äänenvoimakkuutta korkealle tasolle. Kuuloasiantuntijat eivät suosittele pitkäaikaista kuuntelua korkealla äänenvoimakkuuden tasolla. Tulipalon estämiseksi älä koskaan aseta kynttilöitä tai muita avotulenlähteitä TV-vastaanottimen päälle tai sen läheisyyteen. Tulipalo- tai sähköiskuvaaran estämiseksi älä aseta verkkojohtoa TV-vastaanottimen tai muiden painavien esineiden alle. Älä pidä paikallaan pysyvää kuvaa näytössä kauan aikaa, sillä siitä saattaa jäädä jälkikuva. Sähkövirtaa kuluu aina, kun laite on kytketty verkkovirtaan. Huolto Älä yritä huoltaa laitetta itse. Kannen irrottaminen altistaa korkealle jännitteelle ja muille vaaroille. Jätä huolto ammattihenkilön suoritettavaksi. LCD-paneeli on erittäin korkealaatuinen tekninen tuote, joka toistaa tarkasti kuvan yksityiskohdat. Suuren pikselilukumäärän vuoksi ruudussa saattaa silloin tällöin näkyä muutama toimimaton pikseli kiinteänä sinisenä, vihreänä tai punaisena pisteenä. Tämä on kuitenkin laitteen teknisten vaatimusten rajoissa eikä ole oire laiteviasta. Varotoimia TV-vastaanotinta kuljetettaessa Kun TV-vastaanotinta siirretään, älä kanna sitä ottamalla kiinni kaiuttimista. TV-vastaanottimen kantamiseen tarvitaan aina kaksi henkilöä, jotka pitävät siitä kiinni kaksin käsin yksi kummallakin puolella TV-vastaanotinta. Tavaramerkit HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Valmistettu Dolby Laboratories n lisenssillä. Dolby ja kaksois-d -tunnus ovat Dolby Laboratories n tavaramerkkejä. HD TV 1080p logomerkki on DIGITALEUROPE:n tavaramerkki. DVB on Digital Video Broadcasting DVB projektin- rekisteröity tavaramerkki. DivX on DivX, Inc.:in rekisteröity tavaramerkki, jota käytetään lisenssillä. 2

5 Esittely Kauko-ohjain 1 B Valmiustila/Virta kytketty Kytke valmiustilamuoto tai kytke virta. 2 p Näytön tiedot / EPG (Katso sivuja 11 ja 20). 3 DTV MENU DTV: Näytä MEDIA PLAYERvalikkoruutu Säädä kanava TV-muodolla. Säädä sivu teksti-tv-muodolla. Kun jokin viidestä Pohjoismaasta (Ruotsi, Norja, Suomi, Tanska tai Islanti) on valittu Automaattinen asennus -toiminnon maa-asetuksissa, DTV-palvelut ovat nelinumeroisia. Kun jokin muu maa on valittuna, DTVpalvelut ovat kolminumeroisia. 5 A Palautus takaisin Tätä painamalla voidaan palata edelliseen valittuun kanavaan tai ulkoisen tulolähteen tilaan. 6 DTV Vaihtaminen analogisten ja digitaalisten lähetysten välillä. 7 f Sivusuhde Vaihda eri kuvaformaattien välillä (Katso s. 20). 8 Z Äänitilat / Timeshift F*500: Vaihda asetettujen eri äänitilojen välillä. F*510: Timeshift-toiminnon kytkeminen päälle ja päältä pois. 9 a/b/c/d Kohdistin Valitse haluttu kohta säätöruudusta. OK Suorita komennot valikkoruudusta. TV/DTV: TV/DTV: Ota näkyviin ohjelmalista. (Katso s. 20). 10 END Poistu valikkoruudusta. 11 EPG DTV: EPG-ruudun (elektronisen ohjelmaoppaan) näyttämiseksi. (Katso s. 11). 12 m Teksti-TV ATV: Valitse teksti-tv-muoto. (Katso s. 12). DTV: Valitse DTV-tietolähetys ja TEKSTI-TV. 13 ESG Näytä suosikkiluettelo Pysäytys/Pito Pysäytä kuva tai teksti-tv ruutunäytössä (katso s. 12). 15 SLEEP Kytke uniajastin päälle (säädä se 10 minuutin jaksoissa jopa 2 tuntiin saakka) ja kytke pois päältä. 16 AV MODE Valitse kuvatila (katso s. 17). 17 e Vaimennus Tällä kytketään ja katkaistaan ääni Äänimuoto Valitse äänen multiplex-muoto. (Katso alla olevaa kuvausta). 19 i (+/-) Äänenvoimakkuus. i (+) Lisää äänenvoimakkuutta. i (-) Vähentää äänenvoimakkuutta. 20 P ( / ) TV/DTV: valitse ohjelma tai liikkua ylös tai alas kanavaluettelo sivua. Lähdetaulukko: Kytke TV- tai DTVtulomuodolle. Teksti-TV: Siirry seuraavalle/edelliselle sivulle. 21 b Lähdetaulukko Valitse tulolähde (Katso s. 10). 22 RADIO DTV: Kytke muotojen RADIO ja DTV välillä. RADIO-toiminnon välitettyjen äänenvoimakkuuksien suuresta vaihtelusta johtuen jotkut asemat aiheuttavat häiriötä, jos äänenvoimakkuus on säädetty liian suureksi. 23 PC Ei käytössä. 24 MENU (Valikko) Näytä valikkoruutu. (Katso s. 16). 25 RETURN Ei käytössä. 26 Väri (Punainen/Vihreä/Keltainen/Sininen) Teksti-TV: Valitse sivu. (Katso s. 12). DTV: Värillisiä painikkeita käytetään valitsemaan vastaavanväriset kohdat valikkoruudusta. 27 [ Teksti-TV:n tekstitys ATV: Tekstityksen kytkeminen ja katkaiseminen. DTV: Ota esille tekstityksen valintaruutu. (Katso s. 12). 28 k Näytä piilossa oleva osa teksti- TV-muodolla (Katso s. 12). 29 v Yläosa/alaosa/täysi Muuta teksti-tv:n kuva ylös, alas tai täydelle ruudulle Näytä aika (Katso s. 12). Kauko-ohjaimen 2 -painikkeen käyttö DTV-muoto Avaa multiaudioruutu painamalla 2 -painiketta. (Katso s. 10). Analoginen TV-muoto: Aina, kun painetaan 2, -painiketta, muoto kytkeytyy alla olevissa taulukoissa kuvatulla tavalla. NICAM TV-lähetysten valinta... A2 TV-lähetysten valinta Signaali Valittavana olevat kohdat Signaali Valittavana olevat kohdat Stereo NICAM STEREO, MONO Stereo STEREO, MONO Kaksikielinen NICAM CH A, NICAM CH B, Kaksikielinen CH A, CH B, CH AB NICAM CH AB, MONO Mono MONO Mono NICAM MONO, MONO 3

6 Esittely TV (edestä katsottuna) Kauko-ohjaimen tunnistin Ilmaisin B (valmiustila/virta kytketty) -merkkivalo TV (takaa katsottuna) a (Virta) -painike MENU-painike b (TULOLÄHDE) -painike P ( / ) Ohjelma (kanava) -painikkeet i (+/-) (Äänenvoimakkuuspainikkeet) 1 USB-liitin 2 COMPONENTS/AV -liittimet 3 Kuulokkeet 4 SCART 1 (AV/RGB) 5 SCART 2 (AV/S-VIDEO) 6 Antenniliitin 7 DIGITAL AUDIO OUTPUT -liitin 8 SERVICE-liitin (3.5mm jakki) 9 HDMI 1 (HDMI/AUDIO VIDEO-DVI) 10 HDMI 2 (HDMI/AUDIO VIDEO-DVI) 11 Audio-ja DVI 12 COMMON INTERFACE -aukko 13 AC INPUT-liitin VAROITUS Liiallinen korvakuulokkeiden tai tavallisten kuulokkeiden äänipaine voi aiheuttaa kuulonalenemaa. Älä säädä äänenvoimakkuutta korkealle tasolle. Kuuloasiantuntijat eivät suosittele pitkäaikaista kuuntelua korkealla äänenvoimakkuuden tasolla. 4

7 Valmistelutoimet Vakiovarusteet Kauko-ohjain (x1) Verkkojohto (x1) AA -kokoinen sinkki-hiiliparisto (g2) Käyttöohje (tämä julkaisu) Jalusta (g1) Laitteen muoto on erilainen eri maissa. Jalustan kiinnittäminen Ennen kuin kiinnität (tai irrotat) jalustan, irrota verkkojohto vaihtovirran tuloliittimestä (AC INPUT). Ennen työn aloittamista pane jokin liina pinnalle, jolle TV asetetaan. Näin voit estää pinnan vahingoittumisen. HUOMAUTUS Kiinnitä jalusta oikeassa suunnassa. Ohjeita on ehdottomasti noudatettava. Jalustan virheellinen asennus saattaa aiheuttaa TV:n kaatumisen. 1 Tarkista, että jalustan mukana on toimitettu kahdeksan ruuvia. 2 Asenna jalustan tukipaikka alustaan kiinnittämällä neljä ruuvia ruuviavaimella (vakiovaruste) kuvan osoittamalla tavalla. Jalustan tukipaikka 3 Telineen kiinnitys. 1 Aseta jalusta TV:n pohjassa oleviin aukkoihin (pidä kiinni jalustasta, jotta se ei putoa reunalta). 2 Asenna ja kiristä neljä ruuvia TV:n takana oleviin neljään reikään. Pehmike 2 1 Voit irrottaa telineen suorittamalla yllä kuvatut vaiheet päinvastaisessa järjestyksessä. Erilliset varusteet Luettelossa mainitut erilliset varusteet ovat saatavilla tälle nestekidenäyttöiselle värilliselle TV-vastaanottimelle. Ne voidaan hankkia paikallisesta liikkeestä. Erillisiä lisävarusteita saattaa tulla myyntiin enemmänkin lähitulevaisuudessa. Kun hankit varusteita, lue yhteensopivuustiedot uusimmasta esitteestä ja tarkista, onko kyseistä varustetta saatavilla. Numero Osan nimi Osan numero 1 Kiinnike seinälle kiinnitystä varten AN-37AG5 5

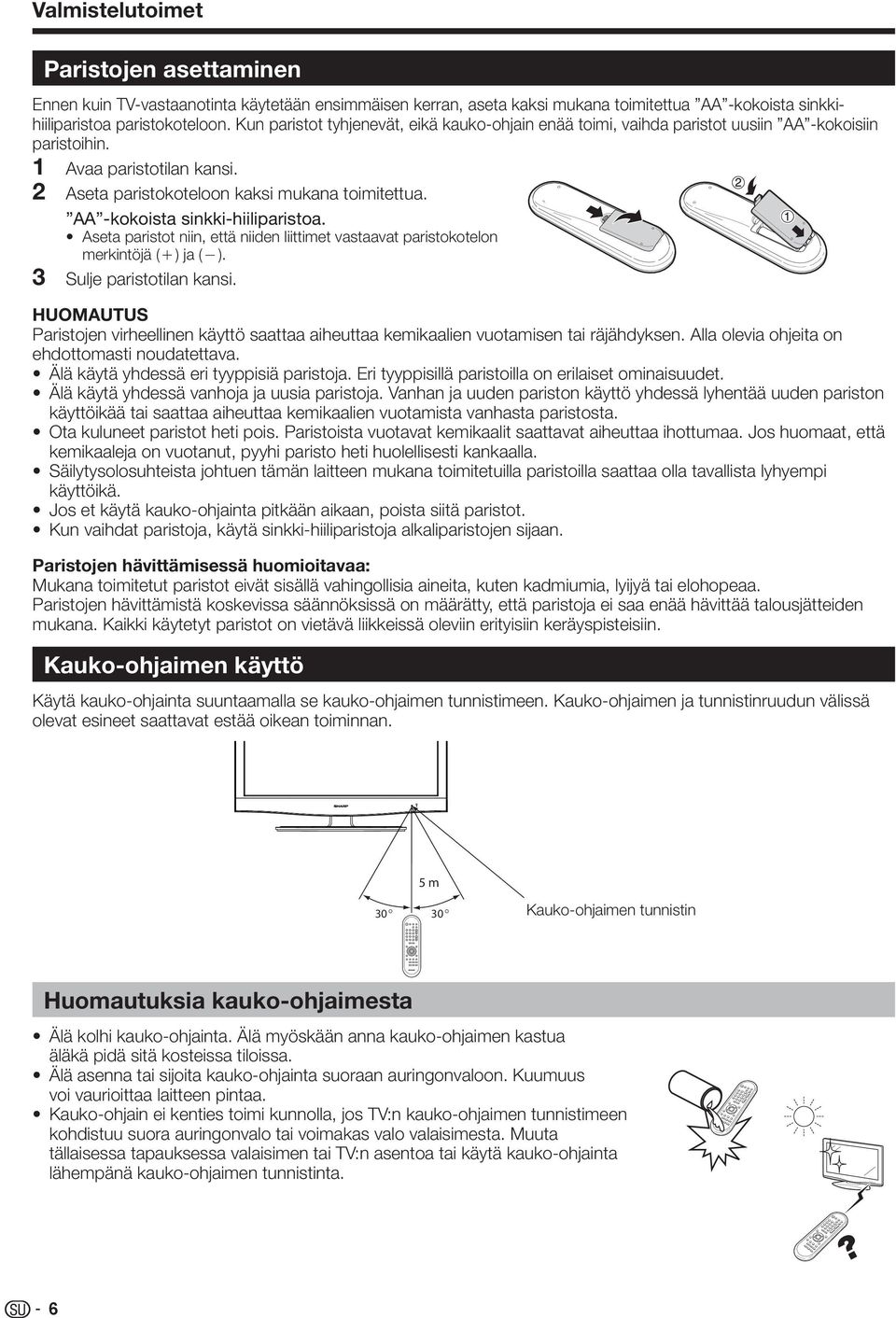

8 Valmistelutoimet Paristojen asettaminen Ennen kuin TV-vastaanotinta käytetään ensimmäisen kerran, aseta kaksi mukana toimitettua AA -kokoista sinkkihiiliparistoa paristokoteloon. Kun paristot tyhjenevät, eikä kauko-ohjain enää toimi, vaihda paristot uusiin AA -kokoisiin paristoihin. 1 Avaa paristotilan kansi. 2 Aseta paristokoteloon kaksi mukana toimitettua. AA -kokoista sinkki-hiiliparistoa. Aseta paristot niin, että niiden liittimet vastaavat paristokotelon merkintöjä (e) ja (f). 3 Sulje paristotilan kansi. HUOMAUTUS Paristojen virheellinen käyttö saattaa aiheuttaa kemikaalien vuotamisen tai räjähdyksen. Alla olevia ohjeita on ehdottomasti noudatettava. Älä käytä yhdessä eri tyyppisiä paristoja. Eri tyyppisillä paristoilla on erilaiset ominaisuudet. Älä käytä yhdessä vanhoja ja uusia paristoja. Vanhan ja uuden pariston käyttö yhdessä lyhentää uuden pariston käyttöikää tai saattaa aiheuttaa kemikaalien vuotamista vanhasta paristosta. Ota kuluneet paristot heti pois. Paristoista vuotavat kemikaalit saattavat aiheuttaa ihottumaa. Jos huomaat, että kemikaaleja on vuotanut, pyyhi paristo heti huolellisesti kankaalla. Säilytysolosuhteista johtuen tämän laitteen mukana toimitetuilla paristoilla saattaa olla tavallista lyhyempi käyttöikä. Jos et käytä kauko-ohjainta pitkään aikaan, poista siitä paristot. Kun vaihdat paristoja, käytä sinkki-hiiliparistoja alkaliparistojen sijaan. Paristojen hävittämisessä huomioitavaa: Mukana toimitetut paristot eivät sisällä vahingollisia aineita, kuten kadmiumia, lyijyä tai elohopeaa. Paristojen hävittämistä koskevissa säännöksissä on määrätty, että paristoja ei saa enää hävittää talousjätteiden mukana. Kaikki käytetyt paristot on vietävä liikkeissä oleviin erityisiin keräyspisteisiin. Kauko-ohjaimen käyttö Käytä kauko-ohjainta suuntaamalla se kauko-ohjaimen tunnistimeen. Kauko-ohjaimen ja tunnistinruudun välissä olevat esineet saattavat estää oikean toiminnan. 5 m Kauko-ohjaimen tunnistin Huomautuksia kauko-ohjaimesta Älä kolhi kauko-ohjainta. Älä myöskään anna kauko-ohjaimen kastua äläkä pidä sitä kosteissa tiloissa. Älä asenna tai sijoita kauko-ohjainta suoraan auringonvaloon. Kuumuus voi vaurioittaa laitteen pintaa. Kauko-ohjain ei kenties toimi kunnolla, jos TV:n kauko-ohjaimen tunnistimeen kohdistuu suora auringonvalo tai voimakas valo valaisimesta. Muuta tällaisessa tapauksessa valaisimen tai TV:n asentoa tai käytä kauko-ohjainta lähempänä kauko-ohjaimen tunnistinta. 6

9 Pikaopas Yleisnäkymä alustavasta asennuksesta Suorita alla näkyvät vaiheet yksi kerrallaan, kun käytät TV-vastaanotinta ensimmäisen kerran. Jotkut vaiheista eivät ehkä ole tarpeen TV-vastaanottimen asennuksesta ja liitännästä riippuen Valmistelutoimet Kytke virta ja suorita automaattiasennus Katso TV:tä Liitä antennikaapeli antenniliittimeen (Sivu 8). Kytke virta päälle painamalla TV:n painiketta a (Sivu 10). Onnittelut! Voit nyt katsoa TV:tä. Säädä tarvittaessa antennia, jotta saat parhaan mahdollisen signaalin vastaanoton (Sivu 9). Aseta tarvittaessa CA-kortti CIaukkoon häirittyjen lähetysten katsomista varten (Sivu 8). Suorita alustava automaattiasennus (Sivu 9). Aseta kieli ja maa Liitä ulkoiset laitteet Liitä ulkoiset laitteet, kuten DVD-soitin tai nauhuri, ohjeissa kuvatulla tavalla (Sivut 14 ja 15). Liitä verkkojohto TVvastaanottimeen (Sivu 8). TV:n sijaintipaikan valinta Liitä ulkoiset audiolaitteet, kuten kaiuttimet tai vahvistin ohjeissa kuvatulla tavalla (Sivut 14 ja 15). Kotona Kaupassa Laitteen muoto on erilainen eri maissa. Aloita kanavien haku 7

10 Pikaopas Ennen virran kytkemistä Standardi DIN jakki (IEC 169-2) 75 q koaksiaalikaapeli. 1 Aseta CI-moduuli varovasti CI-aukkoon niin, että liitinpuoli osoittaa eteenpäin. 2 CI-moduulissa olevan logon tulee osoittaa ulospäin TVvastaanottimen takaa katsottuna. Aseta TV-vastaanotin lähelle pistorasiaa ja varmista, että virtapistoketta päästään käsittelemään esteettä. Laitteen muoto on erilainen eri maissa. Verkkojohto CA-kortin asettaminen Jotta koodattujen digitaaliasemien lähetyksiä voidaan ottaa vastaan, TV:n CI-aukkoon on asetettava Common Interface Module (CI-moduuli) ja CA-kortti. CI-moduuli ja CA-kortti eivät ole vakiovarusteita. Niitä on saatavilla jälleenmyyjältä. CA-kortin asettaminen CI-moduuliin 1 Aseta CA-kortti kullanvärinen liitinpuoli CImoduuliin päin mahdollisimman syvälle CImoduuliin. Katso CA-kortissa olevan nuolimerkin suunta. CI-moduulin asettaminen CI-aukkoon 2 Aseta CI-moduuli varovasti CI-aukkoon niin, että liitinpuoli osoittaa eteenpäin. CI-moduulissa olevan logon tulee osoittaa ulospäin TV-vastaanottimen takaa katsottuna. Älä työnnä sitä väkisin. Varo, ettei moduuli taitu. CI-moduulin tietojen tarkistaminen Varmista, että CI-moduuli on asetettu paikalleen oikein. Tämä valikko on käytettävissä vain digitaalisille asemille. 1 Paina MENU-painiketta ja KUVA -ruutu tulee näkyviin. 2 Paina c/d valitaksesi KANAVASYÖTTÖ. Tämän valikon sisältö riippuu CI-moduulin toimittajasta. 3 Paina a/b valitaksesi CI tieto ja paina sitten OK. Moduuli CI-moduulin yleistiedot näkyvät. Valikko Kunkin CA-kortti-näytön ominaisuuksien säätö. Tiedustelu Tässä voidaan näppäillä numeroarvot, kuten tunnussanat. Kunkin ruudun sisältö riippuu CI-moduulin toimittajasta. 8

11 Pikaopas Alustava automaattiasennus 5 Kotona Kun TV:n virta kytketään ensimmäisen kerran hankinnan jälkeen, alustavan automaattiasennuksen apuohjelma tulee näkyviin. Noudata valikoissa näkyviä ohjeita ja tee tarpeelliset säädöt. Varmista seuraavat seikat ennen virran kytkemistä Onko antennikaapeli liitetty? Onko verkkojohto liitetty? 1 2 TV:n sijaintipaikan valinta. Paina TV:n painiketta a. Alustavan automaattiasennuksen apuohjelma tulee näkyviin. OSD-kielen asetus. 6 Kaupassa Valitse paikka, jossa aiot käyttää tätä TV-vastaanotinta painamalla painikkeita c/d ja paina sitten OK. KOTONA: kotikäyttöön. KAUPASSA: Oletusasetuksena on tila Dynaaminen. Jos kuvatilaa vaihdetaan, television tilaksi palautuu automaattisesti Dynaaminen, jos televisiota ei käytetä 30 minuuttiin (televisiosignaali tai kauko-ohjain). Jos valitsit vahingossa KAUPASSA, siirry kohtaan VAIHTOEHDOT Palauta tehdasasetukset OK, ja televisioon palautuu alkuperäinen ruutunäyttö. TV etsii, lajittelee ja tallentaa kaikki vastanotettavissa olevat TV-asemat niiden asetusten ja liitetyn antennin mukaan. Alustava automaattiasennus voidaan lopettaa kesken painamalla END. Jos TV-vastaanottimesta katkaistaan virta vaiheen 4 3 suorittamisen jälkeen, alustavan automaattiasennuksen apuohjelma ei tule näkyviin. Automaattinen asennus voidaan suorittaa uudelleen KANAVASYÖTTÖ -valikosta. (Sivu 18). Alustavan automaattiasennuksen apuohjelma sammuu, jos TV jätetään käyttämättä 30 minuutiksi ennen vaiheen 4 kanavien hakua. Kun Alustava automaattiasennus on valmis, PIN-koodin oletusarvoksi asetetaan automaattisesti Lisätietoja PIN-koodin asetuksen muuttamisesta on sivun 19 kohdassa LUKKO Aseta salasana. Valitse kieli painamalla a/b/c/d. Maan säätö. Signaalin laadun ja tason tarkistaminen Jos asennat DVB-T antennin ensimmäistä kertaa tai muutat sen paikkaa, antenni on suunnattava katsomalla antennin säätöruudusta niin, että saadaan hyvä vastaanotto. Valitse painiketta a/b/c/d painamalla maa tai alue. Tämä säätöruutu tulee näkyviin vain asennettaessa laite ensimmäistä kertaa. 4 Kanavien haun aloittaminen Valitse tarkistettava kanava. Paina MENU-painiketta ja KUVA -ruutu tulee näkyviin. Paina c/d valitaksesi KANAVASYÖTTÖ. Paina a/b valitaksesi Signaalitiedot ja paina sitten OK. Paina / valitaksesi Kanavan viritys ja paina sitten OK. Jos haluat etsiä lisää lähetyksiä, valitse Digitaalinen viritys käsin (tai ATV) -valikosta KANAVASYÖTTÖ (Sivu 18). Jos haluat katsoa sekä analogisia lähetyksiä että digitaalisia lähetyksiä, sinun on määritettävä kanavan hakusäätö kullekin muodolle. 5 Sijoita ja suuntaa antenni niin, että saadaan maksimiarvot kohtiin Voimakkuus ja Laatu. Kohtien Sign. voim. ja Laatu arvot näyttävät, milloin antennin suunta on tarkistettava. 9

12 TV:n katsominen Päivittäinen käyttö Virran kytkeminen tai katkaisu Virran kytkeminen tai katkaisu Paina TV:n painiketta a. Virta katkaistaan painamalla TV:n painiketta a. Kun virta katkaistaan painamalla TV:n painiketta a, EPG-tiedot menetetään eikä TV suorita ohjelmoituja ajastinnauhoituksia. Liittimen ulkoasu saattaa vaihdella mallin mukaan. Ulkoisen videolähteen valinta Kun liitäntä on tehty, tuo LÄHDETAULUKKO -ruutu näkyviin painamalla painiketta b, vaihda sitten haluttuun ulkoiseen lähteeseen painikkeiden a/b avulla ja paina lopuksi OK. Äänimuodon valinta DTV-muoto: Kun painat 7 ruutunäyttöön tulee valikko, jossa on lähetyksessä saatavilla olevat eri kielet tai audiolähteet. Valmiustilamuoto Valmiustilamuotoon Jos TV-vastaanottimen virta on kytketty (VIHREÄ LED), se voidaan vaihtaa valmiustilaan painamalla B kaukoohjaimesta. Virran kytkeminen valmiustilasta Paina valmiustilassa (PUNAINEN LED) painiketta B kauko-ohjaimesta. B-merkkivalo Pois päältä Vihreä Punainen TV-merkkivalon tila Virta katkaistu Virta kytketty Valmiustila Tila Jos tätä TV-vastaanotinta ei aiota käyttää pitkään aikaan, irrota verkkojohto pistorasiasta. Pieni määrä virtaa kuluu, vaikka a on kytketty pois päältä. Vaihtaminen analogisten ja digitaalisten lähetysten välillä Vaihda ATV- ja DTV-tilojen välillä painamalla DTV. Kanavien muuttaminen Painikkeilla Pr/s: 10 Painikkeilla 0 9: Valitse kieli painamalla / ja paina OK. Audiokielen ruutunäyttö katoaa kolmeksi sekunniksi. Valittavana olevat kohdat vaihtelevat vastaanotetun lähetyksen mukaan. ATV-muoto: Painiketta 2 painettaessa, muoto muuttuu seuraavissa taulukoissa kuvatulla tavalla. NICAM TV -lähetyksen valinta Signaali Valittavana olevat kohdat Stereo NICAM STEREO tai MONO Kaksikielinen NICAM CH A, NICAM CH B, NICAM CH AB tai MONO Monofoninen NICAM MONO tai MONO A2 (IGR) TV -lähetyksen valinta Signaali Valittavana olevat kohdat Stereo STEREO tai MONO Kaksikielinen CH A, CH B tai CH AB Monofoninen MONO Kun signaalia ei tule, äänimuotona näkyy MONO. Tekstityskielen valinta DTV-muoto: Painamalla TEKSTITYS [-painiketta pääset Tekstityskielet -valikkoon: ATV-muoto: Painamalla TEKSTITYS [-painiketta voit ottaa käyttöön tai poistaa käytöstä lähetyksessä saatavilla olevat tekstitykset.

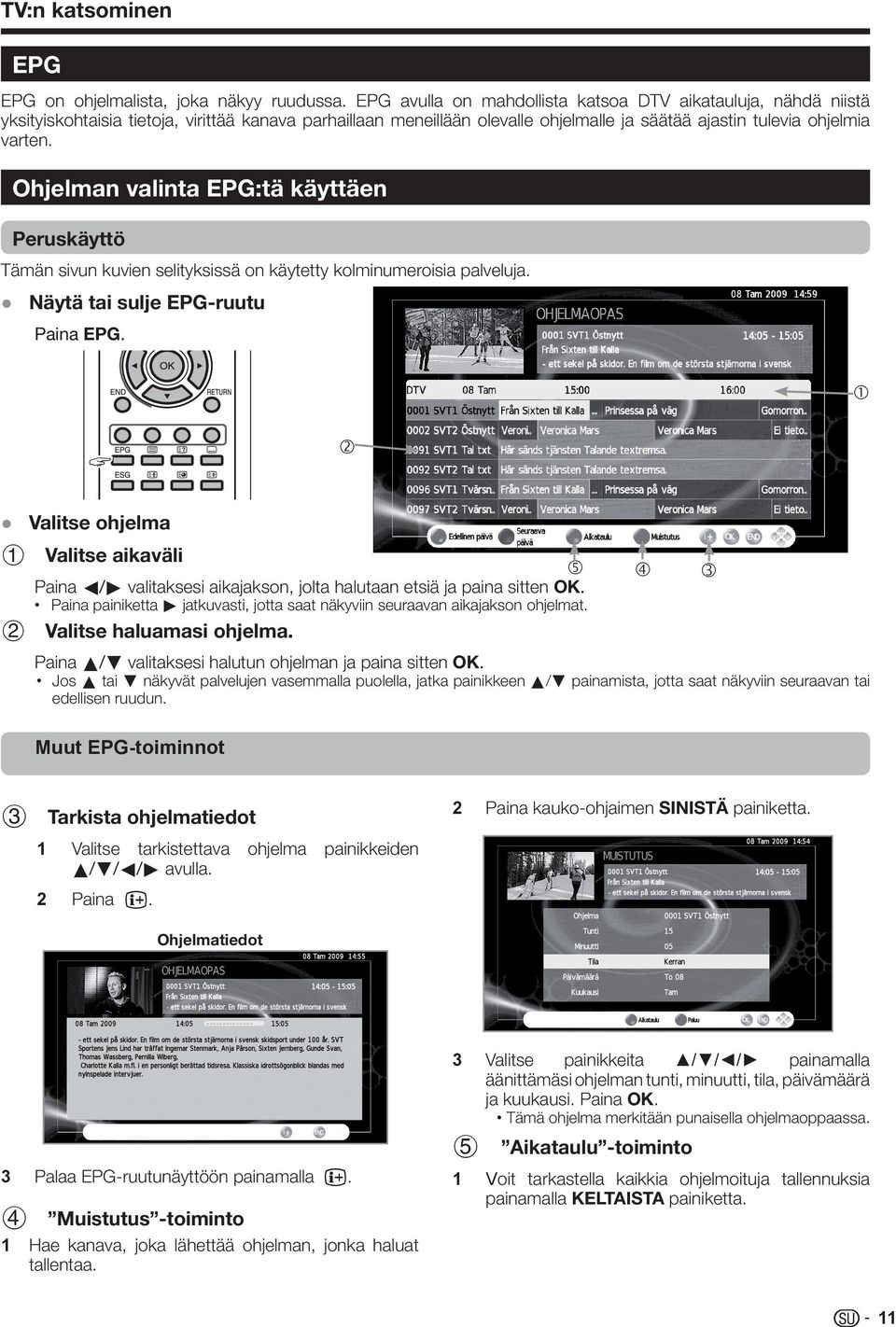

13 TV:n katsominen EPG EPG on ohjelmalista, joka näkyy ruudussa. EPG avulla on mahdollista katsoa DTV aikatauluja, nähdä niistä yksityiskohtaisia tietoja, virittää kanava parhaillaan meneillään olevalle ohjelmalle ja säätää ajastin tulevia ohjelmia varten. Ohjelman valinta EPG:tä käyttäen Peruskäyttö Tämän sivun kuvien selityksissä on käytetty kolminumeroisia palveluja. Näytä tai sulje EPG-ruutu Paina EPG. Valitse ohjelma 1 Valitse aikaväli Paina c/d valitaksesi aikajakson, jolta halutaan etsiä ja paina sitten OK. Paina painiketta d jatkuvasti, jotta saat näkyviin seuraavan aikajakson ohjelmat. 2 Valitse haluamasi ohjelma. Paina a/b valitaksesi halutun ohjelman ja paina sitten OK. Jos a tai b näkyvät palvelujen vasemmalla puolella, jatka painikkeen a/b painamista, jotta saat näkyviin seuraavan tai edellisen ruudun. Muut EPG-toiminnot 3 Tarkista ohjelmatiedot 1 Valitse tarkistettava a/b/c/d avulla. 2 Paina p. ohjelma 2 Paina kauko-ohjaimen SINISTÄ painiketta. 3 Valitse painikkeita / / / painamalla äänittämäsi ohjelman tunti, minuutti, tila, päivämäärä ja kuukausi. Paina OK. painikkeiden Ohjelmatiedot Tämä ohjelma merkitään punaisella ohjelmaoppaassa. 5 Aikataulu -toiminto 3 Palaa EPG-ruutunäyttöön painamalla p. 4 Muistutus -toiminto 1 1 Voit tarkastella kaikkia ohjelmoituja tallennuksia painamalla KELTAISTA painiketta. Hae kanava, joka lähettää ohjelman, jonka haluat tallentaa. 11

14 TV:n katsominen Teksti-TV:n käytön painikkeet 2 Valitse painikkeita / / / painamalla tallennus ja poista se painamalla PUNAISTA painiketta. Teksti-TV Mikä on teksti-tv? Teksti-TV lähettää tieto- ja viihdesivuja erityisesti varustettuihin TV-vastaanottimiin. Tämä TV ottaa vastaan TV-verkon lähettämät teksti-tv-signaalit ja muuntaa ne graafiseen muotoon katselua varten. Valittavana on uutisia, säätiedotuksia, urheilua, pörssikursseja, ennakkotietoja monista ohjelmista jne. Teksti-TV:n kytkeminen/katkaiseminen 1 Valitse sellainen TV-kanava tai ulkoinen lähde, jossa on teksti-tv-ohjelma. 2 Teksti-TV saadaan näkyviin painamalla painiketta m. Jotkut asemat käyttävät TOP-käyttöjärjestelmää, jotkut FLOG-järjestelmää (esim. CNN). TV tukee kumpaakin järjestelmää. Sivut on jaettu aiheryhmiin ja aiheisiin. Kun teksti-tv kytketään, sivua on haettavissa nopeasti. Aina, kun painat painiketta m, ruutu muuttuu alla kuvatulla tavalla. Jos valitaan ohjelma, jolla ei ole teksti-tv-signaalia, näkyviin tulee teksti Teksti-TV:tä ei ole käytettävissä.. Sama viesti näkyy muiden muotojen aikana, jos teksti- TV-signaalia ei ole. Painikkeet Pr/s Väri (R/G/Y/B) Kuvaus Suurenna tai pienennä sivunumeroa. On mahdollista valita ruudun alareunassa värillisin suluin näkyvä sivuryhmä painamalla vastaavaa Väri (R/G/Y/B) -painiketta kauko-ohjaimesta. 0 9 Sivut voidaan valita suoraan painikkeilla 0 9. v (Yläosa/ alaosa/täysi) k (Näytä piilotettu teksti-tv:n osa) 3 (Pysäytys/ Pito) [ (Teksti-TV: n tekstitys) Muuta teksti-tv:n kuva ylös, alas tai koko ruudulle. Ota näkyviin tai peitä näkymättömissä olevat tiedot, kuten esimerkiksi kilpailujen vastaukset. Lopeta teksti-tv-sivujen automaattinen päivitys tai vapauta pitomuoto. Ota näkyviin tekstitys tai poistu tekstitysnäytöstä. Tekstitykset eivät näy, jos palvelu ei sisällä tekstitystietoja. 1 (Alasivu) Teksti-TV muoto Näytä tai piilota alasivut. R painike: Siirry edelliselle alasivulle. G painike: Siirry seuraavalle alasivulle. Nämä kaksi painiketta näkyvät ruudussa symbolein e ja f. TV-tila Näytä aika. MHEG-5-ohjelman käyttö (vain Iso-Britannia) Tietyt palvelut lähettävät ohjelmia, joihin on koodattu MHEG -ohjelma, jonka avulla voidaan käyttää DTV:tä interaktiivisesti. Jos MHEG-5-ohjelma on käytössä, se käynnistyy painettaessa painiketta m. MHEG-5-näyteruutu Teksti-TV Teksti-TV Teksti-TV ei toimi, jos valittu signaalityyppi on RGB. 12

15 Ulkoisten laitteiden liittäminen Ennen liittämistä Muista katkaista TV:stä ja muista laitteista virta ennen liitäntöjen tekemistä. Liitä johto lujasti liittimeen tai liittimiin. Lue kunkin ulkoisen laitteen käyttöohjeet huolellisesti ja katso liitäntätyyppitiedot. Näin saat parhaan mahdollisen äänen ja kuvan laadun, ja TV-vastaanottimen ja liitetyn laitteen mahdollisuuksia voidaan käyttää hyväksi parhaalla mahdollisella tavalla. Liitäntöjen esittely Tässä TV:ssä on alla kuvatut liittimet. Etsi johto, joka vastaa TV:n liitintä, ja liitä laite. Sivuilla 13,14 ja 15 kuvatut kaapelit ovat alan liikkeistä saatavia varusteita. Audiolaite (Sivu 15) Audiokaapeli tai o Videonauhoituslaite (Sivut 14 ja 15) Audiokaapeli Komponenttikaapeli Audiokaapeli Pelikonsoli tai kameranauhuri (Sivu 14) SCART-kaapeli AV-kaapeli HDMI-laite (Sivu 14) Aidoksi todistettu HDMI-kaapeli DVI/HDMI-kaapeli ø 3,5 mm stereominiliitinjohto 13

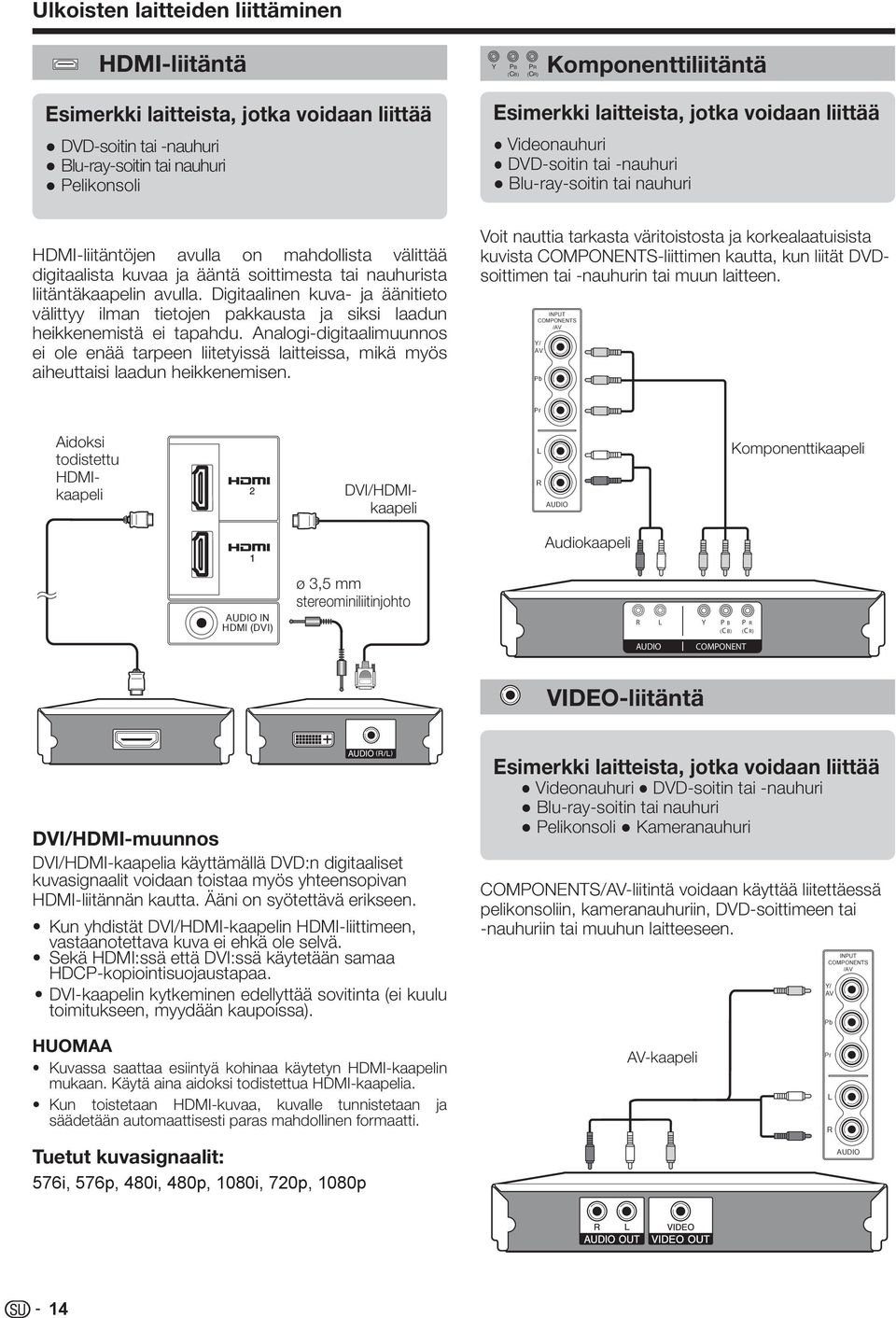

16 Ulkoisten laitteiden liittäminen HDMI-liitäntä Y PB (CB) PR (CR) Komponenttiliitäntä Esimerkki laitteista, jotka voidaan liittää DVD-soitin tai -nauhuri Blu-ray-soitin tai nauhuri Pelikonsoli Esimerkki laitteista, jotka voidaan liittää Videonauhuri DVD-soitin tai -nauhuri Blu-ray-soitin tai nauhuri HDMI-liitäntöjen avulla on mahdollista välittää digitaalista kuvaa ja ääntä soittimesta tai nauhurista liitäntäkaapelin avulla. Digitaalinen kuva- ja äänitieto välittyy ilman tietojen pakkausta ja siksi laadun heikkenemistä ei tapahdu. Analogi-digitaalimuunnos ei ole enää tarpeen liitetyissä laitteissa, mikä myös aiheuttaisi laadun heikkenemisen. Voit nauttia tarkasta väritoistosta ja korkealaatuisista kuvista COMPONENTS-liittimen kautta, kun liität DVDsoittimen tai -nauhurin tai muun laitteen. INPUT COMPONENTS /AV Y/ AV Pb Pr Aidoksi todistettu HDMIkaapeli DVI/HDMIkaapeli L R AUDIO Komponenttikaapeli Audiokaapeli AUDIO IN HDMI (DVI) ø 3,5 mm stereominiliitinjohto VIDEO-liitäntä DVI/HDMI-muunnos DVI/HDMI-kaapelia käyttämällä DVD:n digitaaliset kuvasignaalit voidaan toistaa myös yhteensopivan HDMI-liitännän kautta. Ääni on syötettävä erikseen. Kun yhdistät DVI/HDMI-kaapelin HDMI-liittimeen, vastaanotettava kuva ei ehkä ole selvä. Sekä HDMI:ssä että DVI:ssä käytetään samaa HDCP-kopiointisuojaustapaa. DVI-kaapelin kytkeminen edellyttää sovitinta (ei kuulu toimitukseen, myydään kaupoissa). Kuvassa saattaa esiintyä kohinaa käytetyn HDMI-kaapelin mukaan. Käytä aina aidoksi todistettua HDMI-kaapelia. Kun toistetaan HDMI-kuvaa, kuvalle tunnistetaan ja säädetään automaattisesti paras mahdollinen formaatti. Tuetut kuvasignaalit: 576i, 576p, 480i, 480p, 1080i, 720p, 1080p Esimerkki laitteista, jotka voidaan liittää Videonauhuri DVD-soitin tai -nauhuri Blu-ray-soitin tai nauhuri Pelikonsoli Kameranauhuri COMPONENTS/AV-liitintä voidaan käyttää liitettäessä pelikonsoliin, kameranauhuriin, DVD-soittimeen tai -nauhuriin tai muuhun laitteeseen. AV-kaapeli INPUT COMPONENTS /AV Y/ AV Pb Pr L R AUDIO 14

17 Ulkoisten laitteiden liittäminen SCART-liitäntä Esimerkki laitteista, jotka voidaan liittää Videonauhuri Dekooderi (vain SCART 1) DVD-soitin tai nauhuri VGA, SVGA, XGA, WXGA, SXGA, SXGA+ ja UXGA ovat International Business Machines Corporation n rekisteröityjä tavaramerkkejä. Tässä TV-vastaanottimessa on vain rajoitettu PCyhteensopivuus ja oikea toiminta voidaan taata vain, jos videokortti vastaa tarkasti standardia VESA 60 Hz. Poikkeaminen tästä standardista aiheuttaa häiriöitä kuvaan. SCART-kaapeli SCART 1 (AV / RGB) Liitännän jälkeen Jos audioääni ei kuulu sen jälkeen, kun tietokone on kytketty televisioon HDMI-kaapelilla, kytke 3,5 millimetrin ø stereominiliitinjohto televisiosta tietokoneeseen edellisen piirroksen mukaisesti. Kun kytket tietokoneen televisioon DVI-kaapelilla, kytke 3,5 millimetrin ø stereominiliitinjohto televisiosta tietokoneeseen edellisen piirroksen mukaisesti. Dekooderi Tapauksissa, joissa dekooderin on vastaanotettava signaali TV:stä, muista valita LÄHDETAULUKKO sopiva tuloliitin, johon dekooderi liitetään. (Sivu 10). Tietokoneen kytkeminen HDMI (DVI) -liitäntään HDMI (DVI)-liitäntä Aidoksi todistettu HDMI-kaapeli HDMI 1 tai 2 Kaiuttimen tai vahvistimen liitäntä Esimerkki laitteista, jotka voidaan liittää Digitaalisella äänitulolla varustetun vahvistimen liittäminen Liitä vahvistin, jossa on ulkoiset kaiuttimet, alla kuvatulla tavalla. Audiokaapeli DIGITAL AUDIO OUTPUT SPDIF DVI/HDMI-kaapeli ø 3,5 mm stereominiliitinjohto PC-yhteensopivuustaulukko AUDIO IN HDMI (DVI) Vaakataajuus Vaakataajuus Pystytaajuus VGA 640 g ,5 khz 60 Hz VGA 720 g ,47 khz 70 Hz SVGA 800 g ,9 khz 60 Hz XGA g ,4 khz 60 Hz WXGA g ,7 khz 60 Hz SXGA g ,0 khz 60 Hz SXGA g ,3 khz 60 Hz UXGA g ,0 khz 60 Hz 1080p g ,5 khz 60 Hz SPDIF Digitaalisella äänitulolla varustettu vahvistin Liitännän jälkeen Digitaalisen äänilähdön asetus Kun vahvistin, jossa on digitaalinen äänitulo ja ulkoiset kaiuttimet, on liitetty kuvan osoittamalla tavalla, äänilähdön formaatti on säädettävä sopivaksi katsottavalle ohjelmalle tai liitetylle laitteelle. Valitse vaihtoehdot MENU > ÄÄNI > SPDIF-tila > ja valitse PCM tai Dolby Digital. Kun säädät asetukseksi Dolby Digital ja vastaanotat Dolby Digital- tai Dolby Digital Plus -ääniformaattia, vastaanottimesta kuuluu Dolby Digital -ääntä. Muussa tapauksessa kuuluu PCM-ääntä. Kun säädät asetukseksi PCM, vastaanottimesta kuuluu PCM-ääntä vastaanotetusta ääniformaatista riippumatta. 2008/12/16 13:50:06 15

18 Valikon käyttö Mikä on valikko? TV:n säätäminen edellyttää OSD:n esiintuomista. Säätöjä varten oleva OSD on nimeltään Valikko. Valikko-toiminnon avulla on mahdollista tehdä useita eri asetuksia ja säätöjä. Valikko-toimintoa voidaan käyttää kauko-ohjaimella ja television painikkeilla. Yleiset toiminnot 1 Valikko-ruudun näyttö 2 Valitse kohta Paina painiketta MENU ja KUVA - ruutu tulee näkyviin. Valitse tai säädä haluttu valikko painamalla a/b/c/d, säädä kohta halutulle tasolle ja paina sitten OK. Palaa edelliselle sivulle painamalla MENU. Valikko-toiminnon valinta Kuvatila Käyttäjä Eco 3 Valikko-ruudusta poistuminen Vaihtoehtojen valinta Valikko -ruudusta poistutaan, jos END-painiketta painetaan, ennen kuin toimenpide on suoritettu loppuun. Valikko-toiminnon vaihtoehdot vaihtelevat valituissa tulomuodoissa, mutta toiminnot ovat samat. Käyttöohjeissa näkyvät ruudut ovat vain selitystä varten (jotkut ovat suurennettuja, toiset osittaisia) ja ne saattavat olla hieman erilaiset kuin oikeasti näkyvät ruudut. Harmaita kohtia ei voida valita. Käyttö ilman kauko-ohjainta (television painikkeilla) Tämä toiminto on hyödyllinen, kun kauko-ohjainta ei ole lähettyvillä. 1 Paina MENU-painiketta ja KUVA -ruutu tulee näkyviin. 2 Valitse kohta painamalla P r/s painikkeiden a/b asemesta tai i k/l painikkeiden c/d asemesta. 3 Suorita säätö loppuun painamalla b. KUVA -ruutu häviää, jos siinä ei tehdä mitään muutaman sekunnin aikana. 16 Opasnäytöstä Ruudun alareunassa näkyvässä opasnäytössä näkyvät OSD:n toiminnot. END MEN OK Yläpuolella oleva palkki on kauko-ohjaimen käyttöopas. Palkki on erilainen kussakin valikkosäätöruudussa.

19 Perussäätö Kuva-asetukset Ääniasetukset Kuvatila Käyttäjä - tilassa kuva voidaan säätää omien mieltymysten mukaisesti. Katso säätötaulukkoa. Säätökohdat Valittavana olevat Painike Painike kohdat Taustavalo Ruutu himmenee Ruutu kirkastuu Kontrasti Pienempi kontrasti Suurempi kontrasti Kirkas Pienempi kirkkaus Suurempi kirkkaus Väri Pienempi värivoimakkuus Suurempi värivoimakkuus Terävyys Pienempi terävyys Suurempi terävyys Sävy Värilämpötila Sivusuhde Kohinan vaimennus * * Ihosta tulee purppuranvärinen Punertavanvalkoinen sävy Ihosta tulee vihertävä Sinertävänvalkoinen sävy Vaihda kuvan eri kokojen välillä Paranna kuvan laatua (valitse eri vaihtoehtojen välillä) Tämä toiminto ei ole ehkä käytettävissä joissain tulosignaalityypeissä. AV-MUOTO Kuva Kuva-asetukset AV MODE -toiminnossa on useita katseluvaihtoehtoja, jotta järjestelmä saadaan parhaalla mahdollisella tavalla sopimaan ympäristöön, joka saattaa vaihdella huoneen kirkkauden, katsottavan ohjelman tai ulkoisen laitteen kuvatulon tyypin mukaan. 1 Paina AV MODE. 2 Aina kun painat AV MODE, televisio vaihtaa seuraavien tilojen välillä: STANDARDI PEHMEÄ ECO KÄYTTÄJÄ DYNAAMINEN6 Äänitila Käyttäjä -tilassa äänen laatu voidaan säätää omien mieltymysten mukaisesti seuraavien säätöjen avulla. Säätökohdat Valittavana olevat kohdat Diskantti Basso Tasapaino Auto. äänenvoim. Surround -ääni SPDIF Ääni Ääniasetukset Painike Vaimenna äänen korkeutta Vaimenna äänen mataluutta Lisää vasemman kaiuttimen äänenvoimakkuutta Pois päältä Pois päältä (PCM) Ota käyttöön audiodigitaalilähtö Painike Korosta äänen korkeutta Korosta äänen mataluutta Lisää oikean kaiuttimen äänenvoimakkuutta Päällä Päällä Dolby Digital Äänitila Valitse haluamasi asetus. Saatavilla ovat seuraavat vaihtoehdot: KÄYTTÄJÄ STANDARDI MUSIIKKI ELOKUVA URHEILU6 Auto. äänenvoimakkuus Vähennä äänenvoimakkuuden äkillisiä vaihteluja esimerkiksi mainosten aikana tai kanavaa vaihdettaessa. Surround-ääni Tämän toiminnon avulla voit nauttia tasaisesta äänestä. Äänipalvelujen (AD) Tällä toiminnolla voit ottaa käyttöön tai poistaa käytöstä audioäänen selityksen (AD) näkövammaisille. Ääni voimakkuus (AD) Kuvan selityksen (AD) äänenvoimakkuuden säätö. SPDIF-tila Audiodigitaalilähtö. 17

20 Perussäätö Virityksen säätö Kanavasyöttö Virityksen säätö Tämän toiminnon avulla voit asettaa kanavat uudelleen alkuperäisen automaattisen asetuksen jälkeen. Automaattinen viritys Tämän toiminnon avulla voit valita maan ja säätää kanavan automaattisesti erikseen digitaaliseksi ja analogiseksi. Digitaalinen viritys käsin Tämän toiminnon avulla voit virittää digitaaliset kanavat käsin. Analoginen viritys käsin Tämän toiminnon avulla voit virittää analogiset kanavat käsin. Ohjelman muokkaaminen Tämän toiminnon avulla voit poistaa ja hypätä yli kanavia sekä määrittää suosikkikanavaluettelon. Aseta kohdistin uudelleenjärjestettävän kanavan päälle ja poista kanava painamalla PUNAISTA painiketta, hyppää kanavan yli (sivuuta kanava) painamalla SINISTÄ painiketta, siirrä kanava painamalla KELTAISTA painiketta, merkitse kanava suosikiksi painamalla ESG-painiketta ja nimeä kanava uudelleen painamalla VIHREÄÄ painiketta (vain ATV). Jos painat ESG-painiketta ilman säätövalikkoa, näyttöön tulee suosikkikanavaluettelo. Signaalitiedot Näyttää signaalin laadun ja tason. CI tieto Näyttää CA-kohteen (Conditional Acces Module) tiedot (esim. määrä, toimittaja ja OSD). Ohjelmistopäivitystä (OAD) Etsie automaattisesti saatavilla olevia ohjelman uusia päivityksiä, kun TV on valmiustilassa. DTV-raidan leveys Tällä toiminnolla voit valita VHF-raidan leveyden. Suosikkialueen muokkaaminen Näyttää alueluettelon, josta voit valita suosikkialueesi. OAD scan Etsii manuaalisesti uusia ohjelman päivityksiä. Ohjelmiston päivitys (OAD) vaihtoehto on asennossa ON. Ajan säätö Kanavien asettaminen Tämän säädön avulla voit konfiguroida ja/tai tarkastella kello-, television irtikytkentä/kytkentä- ja sammutuksen ajoitustoimintoja. 18 Aika Ajan säätö Kello Tämän toiminnon avulla voit tarkastella kellotietoja (päivä/kuukausi, tunti/minuutti). Tässä vaihtoehdossa ei voi muuttaa aikaa tai päivämäärää. Pois Tämän toiminnon avulla voit ohjelmoida ajan, jolloin televisio siirtyy automaattisesti valmiustilaan. Päälle Tämän toiminnon avulla voit ohjelmoida television sammutusajan. Uniajastin Television voi ohjelmoida sammumaan automaattisesti 10, 20, 30, 60, 90, 120, 180 tai 240 minuutin jälkeen. Peruuta sammutuksen ajoitus valitsemalla Pois päältä. Lasku taaksepäin alkaa automaattisesti ajan säädön jälkeen. Viimeinen minuutti näkyy sekunti sekunnilta. Ei toiminto päältä Televisio sammuu kolmen tunnin jälkeen, jos mitään painiketta ei paineta. Ei äänimerkki päältä Kun tämä toiminto on otettu käyttöön, televisio siirtyy automaattisesti valmiustilaan, jos signaalia ei ole 10 minuuttiin. Aikavyöhyke Tämän toiminnon avulla voit konfiguroida aikavyöhykkeen. Kesäaika Tämän toiminnon avulla voit vaihtaa automaattisesti kesäaikaan (auto, off, on). Vaihtoehdot
