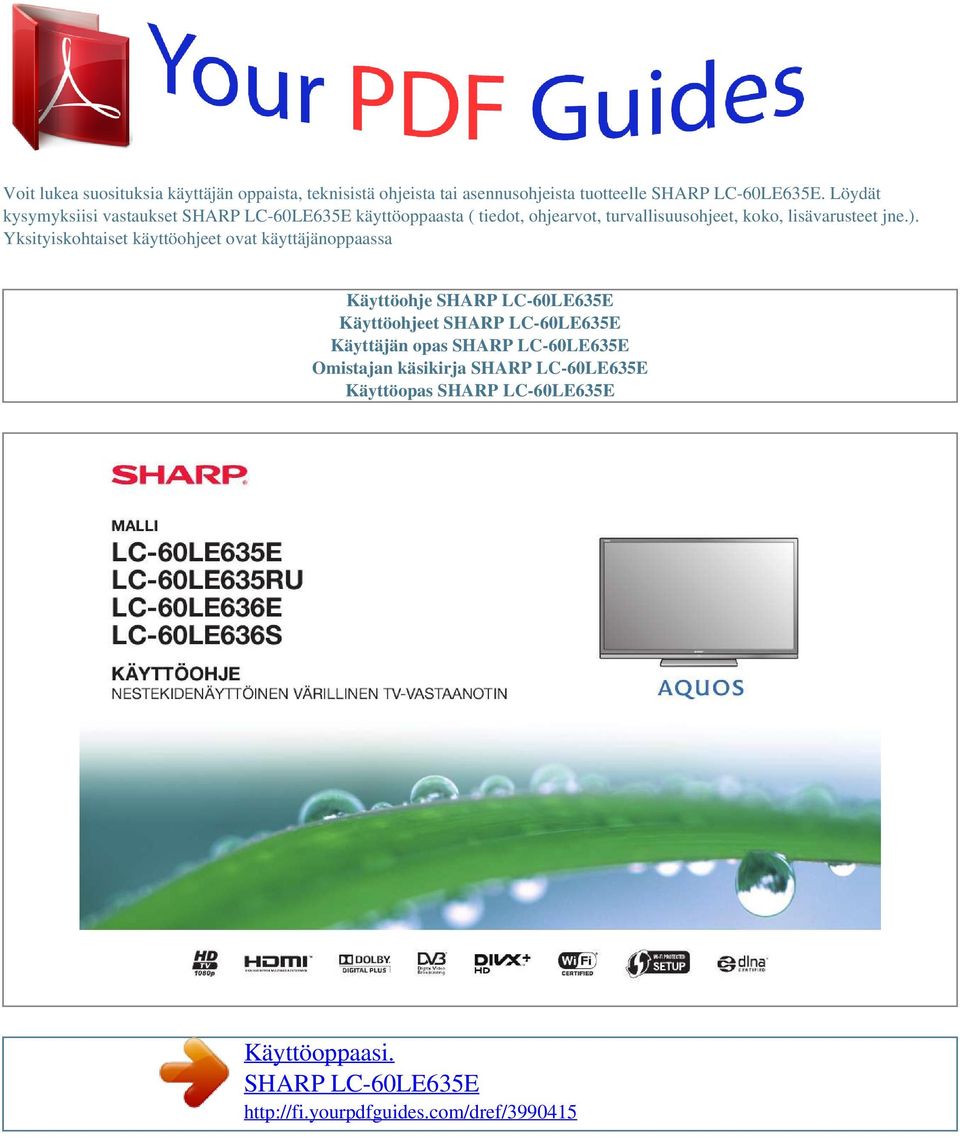

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä Tärkeitä turvallisuutta koskevia huomautuksia... 2 Vakiovarusteet.. 4 Erilliset varusteet... 4 Valmistelutoimet... 5 Jalustan kiinnittäminen... 5 Kauko-ohjaimen käyttö... 6 Osien nimet ja toiminnot TV (edestä/sivulta katsottuna)... 7 TV (takaa katsottuna) Kauko-ohjain..

3 .. CA-kortin asettaminen CI-moduuliin Alustava automaattiasennus Alustava automaattiasennus... Päivittäinen käyttö EPG Teksti-TV Ulkoisten laitteiden liittäminen Liitäntöjen esittely Videoliitännät.

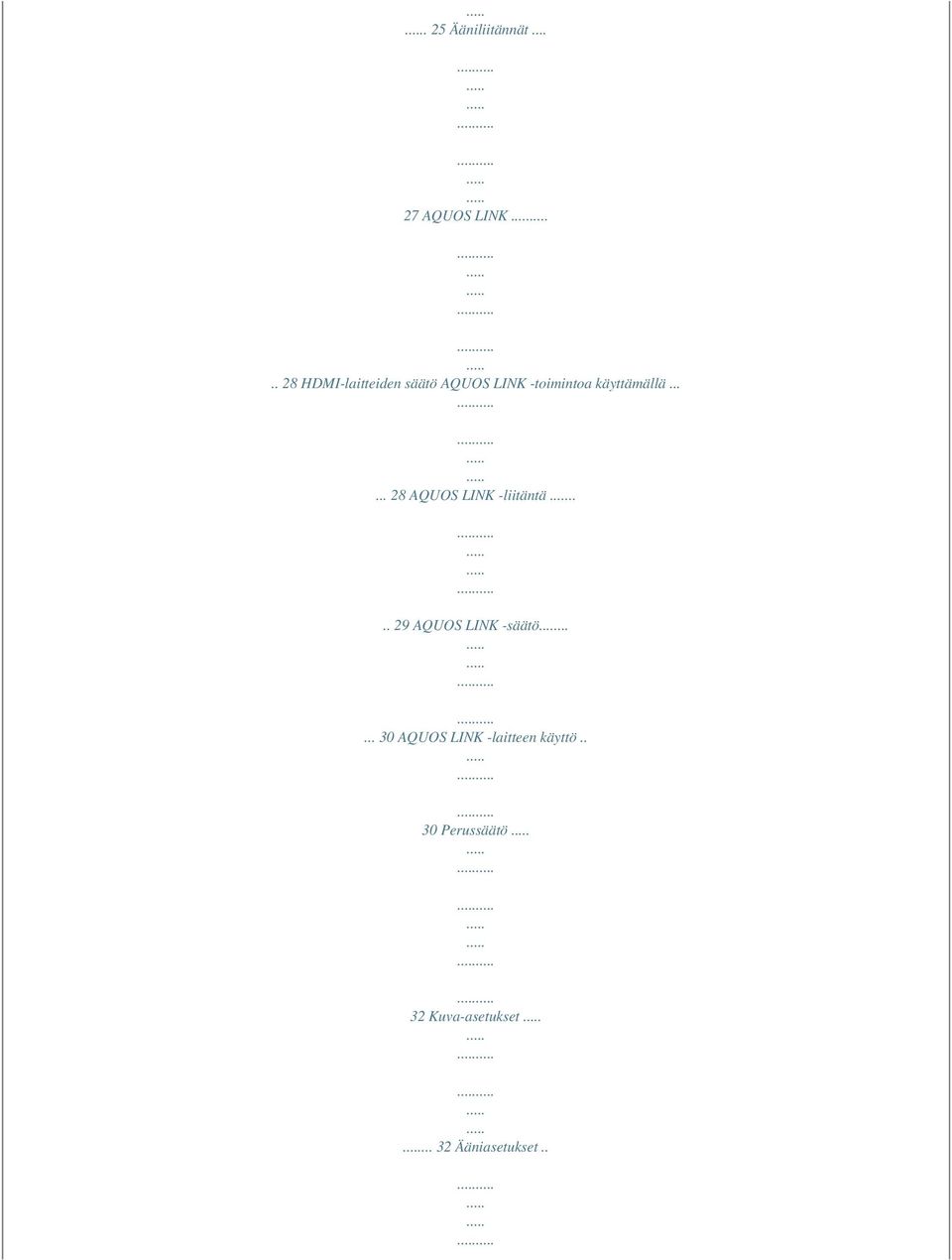

4 . 25 Ääniliitännät AQUOS LINK.. 28 HDMI-laitteiden säätö AQUOS LINK -toimintoa käyttämällä AQUOS LINK -liitäntä AQUOS LINK -säätö AQUOS LINK -laitteen käyttö.. 30 Perussäätö 32 Kuva-asetukset Ääniasetukset..

5 Virransäästöasetukset Katselusäädöt TV:n käynnistymisajan asetus Yksittäiset säädöt - PIN Yksittäiset säädöt - Aika Yksittäiset säädöt - Kieli Hyödyllisiä katselutoimintoja Valinnaisten toimintojen asetukset Lisäominaisuuksia Muita hyödyllisiä toimintoja USB-laitteen käyttö.

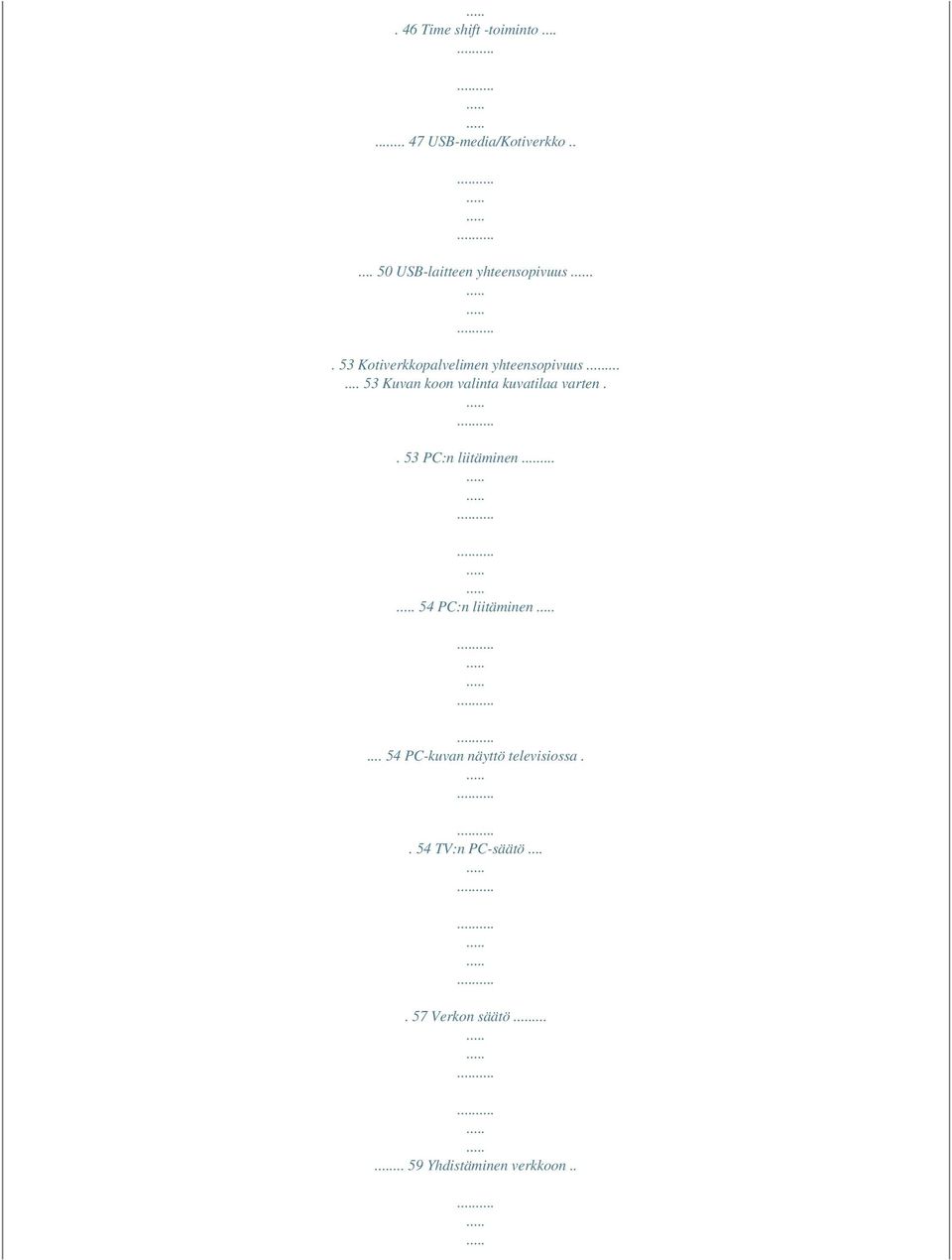

6 . 46 Time shift -toiminto USB-media/Kotiverkko USB-laitteen yhteensopivuus.. 53 Kotiverkkopalvelimen yhteensopivuus Kuvan koon valinta kuvatilaa varten.. 53 PC:n liitäminen PC:n liitäminen PC-kuvan näyttö televisiossa.. 54 TV:n PC-säätö Verkon säätö Yhdistäminen verkkoon..

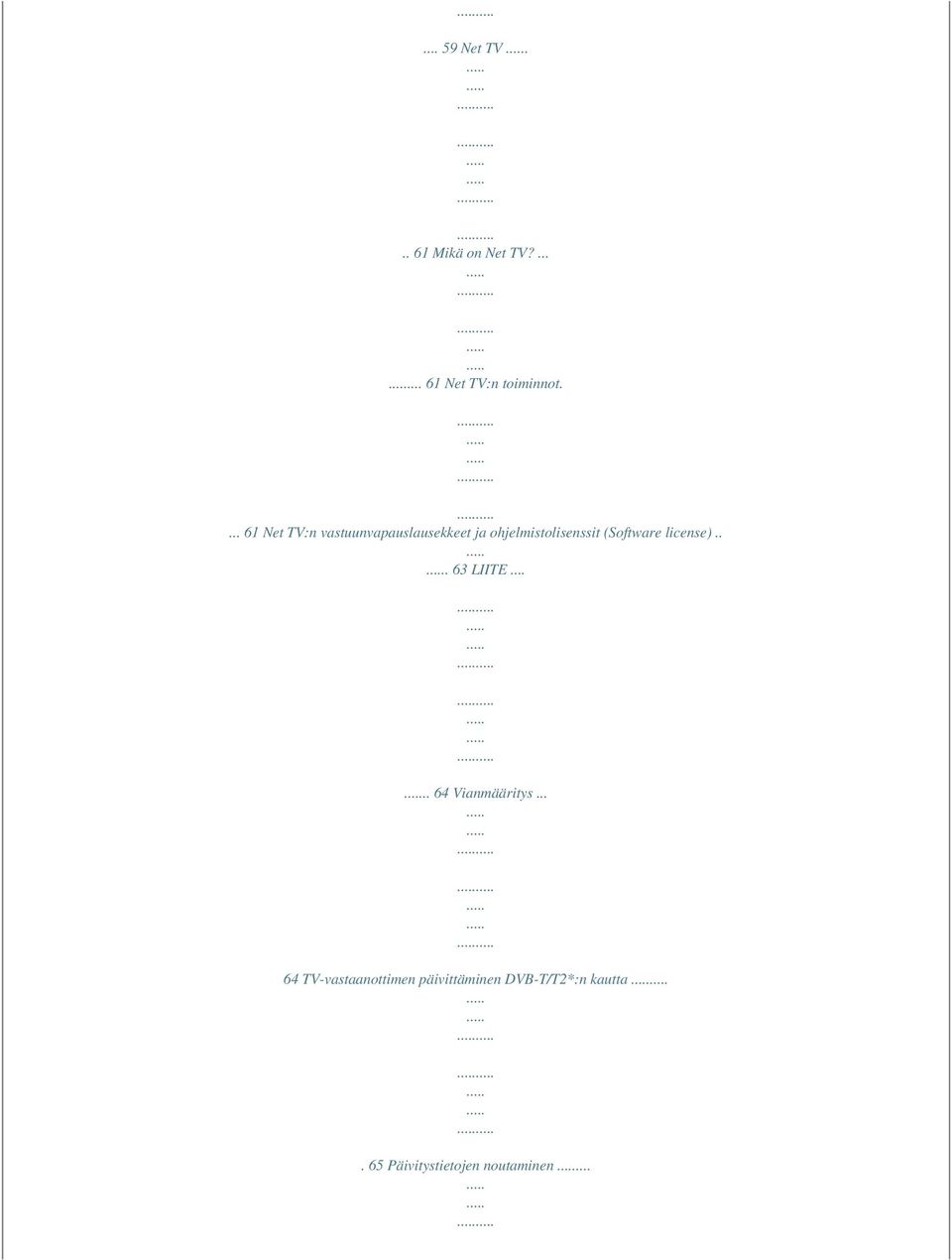

7 Net TV Mikä on Net TV? Net TV:n toiminnot Net TV:n vastuunvapauslausekkeet ja ohjelmistolisenssit (Software license) LIITE Vianmääritys TV-vastaanottimen päivittäminen DVB-T/T2*:n kautta. 65 Päivitystietojen noutaminen...

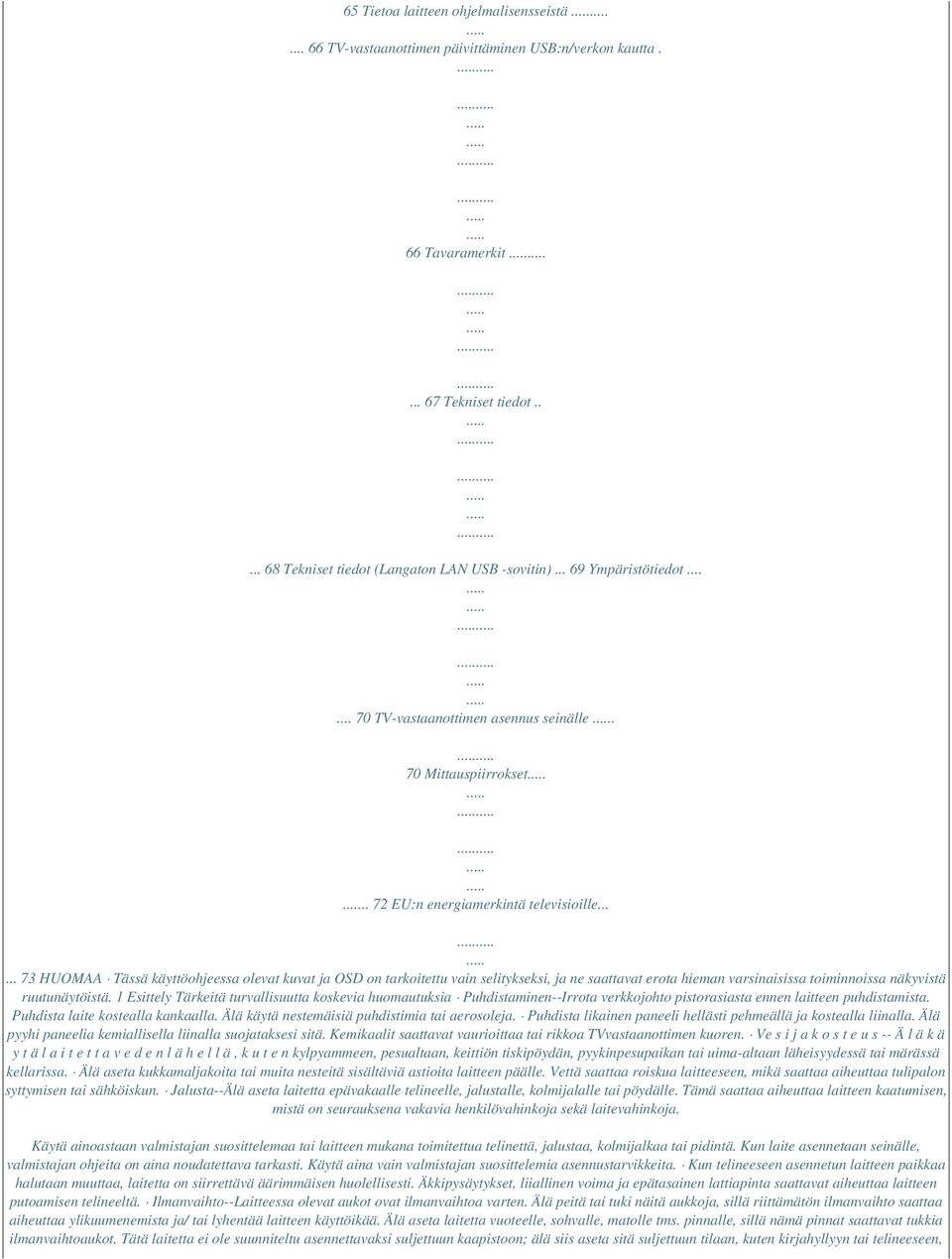

8 65 Tietoa laitteen ohjelmalisensseistä TV-vastaanottimen päivittäminen USB:n/verkon kautta. 66 Tavaramerkit Tekniset tiedot Tekniset tiedot (Langaton LAN USB -sovitin) Ympäristötiedot TV-vastaanottimen asennus seinälle. 70 Mittauspiirrokset.. 72 EU:n energiamerkintä televisioille HUOMAA Tässä käyttöohjeessa olevat kuvat ja OSD on tarkoitettu vain selitykseksi, ja ne saattavat erota hieman varsinaisissa toiminnoissa näkyvistä ruutunäytöistä. 1 Esittely Tärkeitä turvallisuutta koskevia huomautuksia Puhdistaminen--Irrota verkkojohto pistorasiasta ennen laitteen puhdistamista. Puhdista laite kostealla kankaalla. Älä käytä nestemäisiä puhdistimia tai aerosoleja. Puhdista likainen paneeli hellästi pehmeällä ja kostealla liinalla. Älä pyyhi paneelia kemiallisella liinalla suojataksesi sitä. Kemikaalit saattavat vaurioittaa tai rikkoa TVvastaanottimen kuoren. Ve s i j a k o s t e u s -- Ä l ä k ä y t ä l a i t e t t a v e d e n l ä h e l l ä, k u t e n kylpyammeen, pesualtaan, keittiön tiskipöydän, pyykinpesupaikan tai uima-altaan läheisyydessä tai märässä kellarissa. Älä aseta kukkamaljakoita tai muita nesteitä sisältäviä astioita laitteen päälle. Vettä saattaa roiskua laitteeseen, mikä saattaa aiheuttaa tulipalon syttymisen tai sähköiskun. Jalusta--Älä aseta laitetta epävakaalle telineelle, jalustalle, kolmijalalle tai pöydälle. Tämä saattaa aiheuttaa laitteen kaatumisen, mistä on seurauksena vakavia henkilövahinkoja sekä laitevahinkoja. Käytä ainoastaan valmistajan suosittelemaa tai laitteen mukana toimitettua telinettä, jalustaa, kolmijalkaa tai pidintä. Kun laite asennetaan seinälle, valmistajan ohjeita on aina noudatettava tarkasti. Käytä aina vain valmistajan suosittelemia asennustarvikkeita. Kun telineeseen asennetun laitteen paikkaa halutaan muuttaa, laitetta on siirrettävä äärimmäisen huolellisesti. Äkkipysäytykset, liiallinen voima ja epätasainen lattiapinta saattavat aiheuttaa laitteen putoamisen telineeltä. Ilmanvaihto--Laitteessa olevat aukot ovat ilmanvaihtoa varten. Älä peitä tai tuki näitä aukkoja, sillä riittämätön ilmanvaihto saattaa aiheuttaa ylikuumenemista ja/ tai lyhentää laitteen käyttöikää. Älä aseta laitetta vuoteelle, sohvalle, matolle tms. pinnalle, sillä nämä pinnat saattavat tukkia ilmanvaihtoaukot. Tätä laitetta ei ole suunniteltu asennettavaksi suljettuun kaapistoon; älä siis aseta sitä suljettuun tilaan, kuten kirjahyllyyn tai telineeseen,

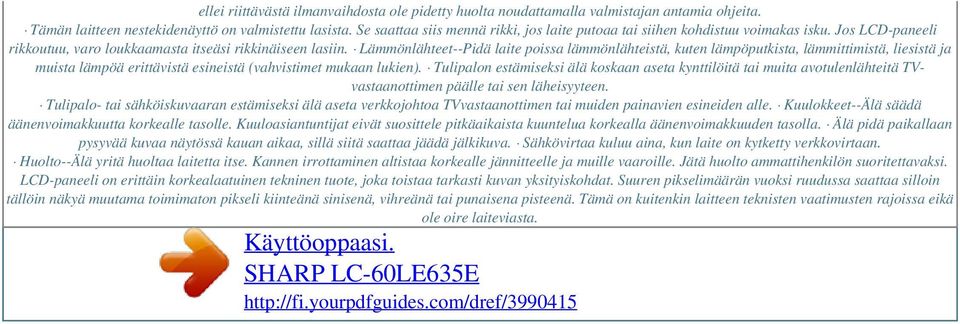

9 ellei riittävästä ilmanvaihdosta ole pidetty huolta noudattamalla valmistajan antamia ohjeita. Tämän laitteen nestekidenäyttö on valmistettu lasista. Se saattaa siis mennä rikki, jos laite putoaa tai siihen kohdistuu voimakas isku. Jos LCD-paneeli rikkoutuu, varo loukkaamasta itseäsi rikkinäiseen lasiin. Lämmönlähteet--Pidä laite poissa lämmönlähteistä, kuten lämpöputkista, lämmittimistä, liesistä ja muista lämpöä erittävistä esineistä (vahvistimet mukaan lukien). Tulipalon estämiseksi älä koskaan aseta kynttilöitä tai muita avotulenlähteitä TVvastaanottimen päälle tai sen läheisyyteen. Tulipalo- tai sähköiskuvaaran estämiseksi älä aseta verkkojohtoa TVvastaanottimen tai muiden painavien esineiden alle. Kuulokkeet--Älä säädä äänenvoimakkuutta korkealle tasolle. Kuuloasiantuntijat eivät suosittele pitkäaikaista kuuntelua korkealla äänenvoimakkuuden tasolla. Älä pidä paikallaan pysyvää kuvaa näytössä kauan aikaa, sillä siitä saattaa jäädä jälkikuva. Sähkövirtaa kuluu aina, kun laite on kytketty verkkovirtaan. Huolto--Älä yritä huoltaa laitetta itse. Kannen irrottaminen altistaa korkealle jännitteelle ja muille vaaroille. Jätä huolto ammattihenkilön suoritettavaksi. LCD-paneeli on erittäin korkealaatuinen tekninen tuote, joka toistaa tarkasti kuvan yksityiskohdat. Suuren pikselimäärän vuoksi ruudussa saattaa silloin tällöin näkyä muutama toimimaton pikseli kiinteänä sinisenä, vihreänä tai punaisena pisteenä. Tämä on kuitenkin laitteen teknisten vaatimusten rajoissa eikä ole oire laiteviasta.

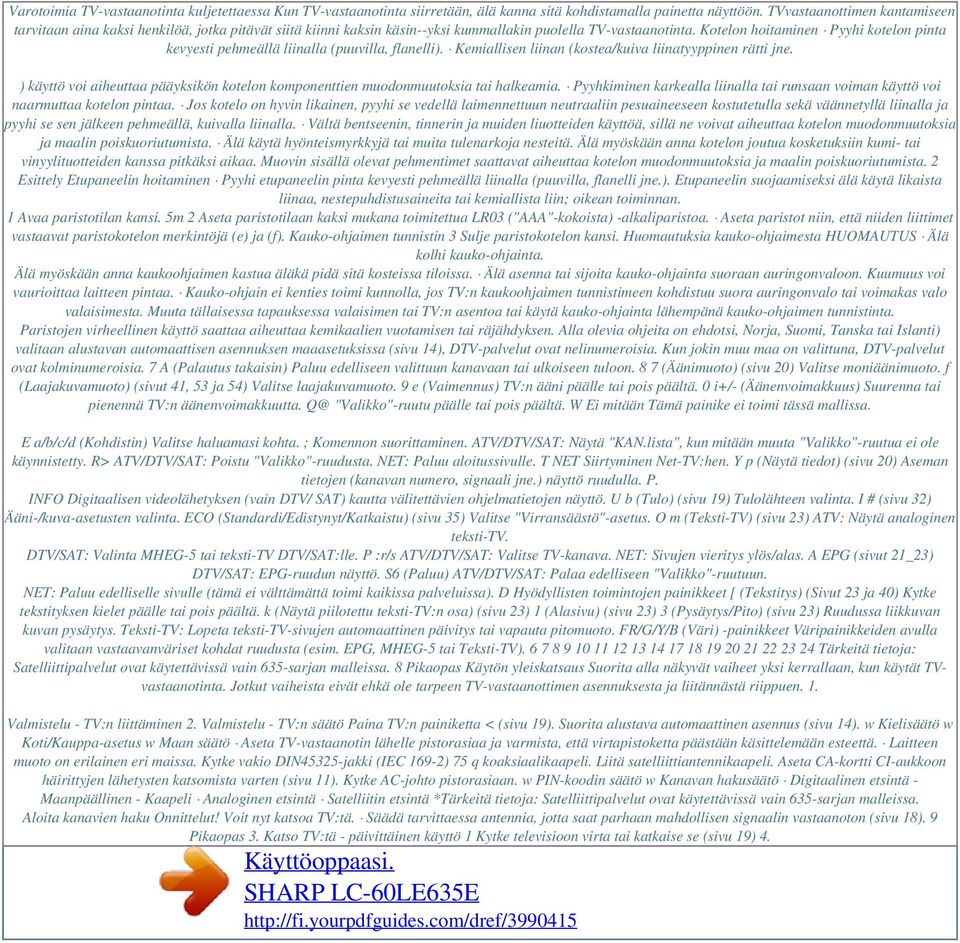

10 Varotoimia TV-vastaanotinta kuljetettaessa Kun TV-vastaanotinta siirretään, älä kanna sitä kohdistamalla painetta näyttöön. TVvastaanottimen kantamiseen tarvitaan aina kaksi henkilöä, jotka pitävät siitä kiinni kaksin käsin--yksi kummallakin puolella TV-vastaanotinta. Kotelon hoitaminen Pyyhi kotelon pinta kevyesti pehmeällä liinalla (puuvilla, flanelli). Kemiallisen liinan (kostea/kuiva liinatyyppinen rätti jne. ) käyttö voi aiheuttaa pääyksikön kotelon komponenttien muodonmuutoksia tai halkeamia. Pyyhkiminen karkealla liinalla tai runsaan voiman käyttö voi naarmuttaa kotelon pintaa. Jos kotelo on hyvin likainen, pyyhi se vedellä laimennettuun neutraaliin pesuaineeseen kostutetulla sekä väännetyllä liinalla ja pyyhi se sen jälkeen pehmeällä, kuivalla liinalla. Vältä bentseenin, tinnerin ja muiden liuotteiden käyttöä, sillä ne voivat aiheuttaa kotelon muodonmuutoksia ja maalin poiskuoriutumista. Älä käytä hyönteismyrkkyjä tai muita tulenarkoja nesteitä. Älä myöskään anna kotelon joutua kosketuksiin kumi- tai vinyylituotteiden kanssa pitkäksi aikaa. Muovin sisällä olevat pehmentimet saattavat aiheuttaa kotelon muodonmuutoksia ja maalin poiskuoriutumista. 2 Esittely Etupaneelin hoitaminen Pyyhi etupaneelin pinta kevyesti pehmeällä liinalla (puuvilla, flanelli jne.). Etupaneelin suojaamiseksi älä käytä likaista liinaa, nestepuhdistusaineita tai kemiallista liin; oikean toiminnan. 1 Avaa paristotilan kansi. 5m 2 Aseta paristotilaan kaksi mukana toimitettua LR03 ("AAA"-kokoista) -alkaliparistoa. Aseta paristot niin, että niiden liittimet vastaavat paristokotelon merkintöjä (e) ja (f). Kauko-ohjaimen tunnistin 3 Sulje paristokotelon kansi. Huomautuksia kauko-ohjaimesta HUOMAUTUS Älä kolhi kauko-ohjainta. Älä myöskään anna kaukoohjaimen kastua äläkä pidä sitä kosteissa tiloissa. Älä asenna tai sijoita kauko-ohjainta suoraan auringonvaloon. Kuumuus voi vaurioittaa laitteen pintaa. Kauko-ohjain ei kenties toimi kunnolla, jos TV:n kaukoohjaimen tunnistimeen kohdistuu suora auringonvalo tai voimakas valo valaisimesta. Muuta tällaisessa tapauksessa valaisimen tai TV:n asentoa tai käytä kauko-ohjainta lähempänä kauko-ohjaimen tunnistinta. Paristojen virheellinen käyttö saattaa aiheuttaa kemikaalien vuotamisen tai räjähdyksen. Alla olevia ohjeita on ehdotsi, Norja, Suomi, Tanska tai Islanti) valitaan alustavan automaattisen asennuksen maaasetuksissa (sivu 14), DTV-palvelut ovat nelinumeroisia. Kun jokin muu maa on valittuna, DTV-palvelut ovat kolminumeroisia. 7 A (Palautus takaisin) Paluu edelliseen valittuun kanavaan tai ulkoiseen tuloon. 8 7 (Äänimuoto) (sivu 20) Valitse moniäänimuoto. f (Laajakuvamuoto) (sivut 41, 53 ja 54) Valitse laajakuvamuoto. 9 e (Vaimennus) TV:n ääni päälle tai pois päältä. 0 i+/- (Äänenvoimakkuus) Suurenna tai pienennä TV:n äänenvoimakkuutta. Q@ "Valikko"-ruutu päälle tai pois päältä. W Ei mitään Tämä painike ei toimi tässä mallissa. E a/b/c/d (Kohdistin) Valitse haluamasi kohta. ; Komennon suorittaminen. ATV/DTV/SAT: Näytä "KAN.lista", kun mitään muuta "Valikko"-ruutua ei ole käynnistetty. R> ATV/DTV/SAT: Poistu "Valikko"-ruudusta. NET: Paluu aloitussivulle. T NET Siirtyminen Net-TV:hen. Y p (Näytä tiedot) (sivu 20) Aseman tietojen (kanavan numero, signaali jne.) näyttö ruudulla. P. INFO Digitaalisen videolähetyksen (vain DTV/ SAT) kautta välitettävien ohjelmatietojen näyttö. U b (Tulo) (sivu 19) Tulolähteen valinta. I # (sivu 32) Ääni-/kuva-asetusten valinta. ECO (Standardi/Edistynyt/Katkaistu) (sivu 35) Valitse "Virransäästö"-asetus. O m (Teksti-TV) (sivu 23) ATV: Näytä analoginen teksti-tv. DTV/SAT: Valinta MHEG-5 tai teksti-tv DTV/SAT:lle. P :r/s ATV/DTV/SAT: Valitse TV-kanava. NET: Sivujen vieritys ylös/alas. A EPG (sivut 21_23) DTV/SAT: EPG-ruudun näyttö. S6 (Paluu) ATV/DTV/SAT: Palaa edelliseen "Valikko"-ruutuun. NET: Paluu edelliselle sivulle (tämä ei välttämättä toimi kaikissa palveluissa). D Hyödyllisten toimintojen painikkeet [ (Tekstitys) (Sivut 23 ja 40) Kytke tekstityksen kielet päälle tai pois päältä. k (Näytä piilotettu teksti-tv:n osa) (sivu 23) 1 (Alasivu) (sivu 23) 3 (Pysäytys/Pito) (sivu 23) Ruudussa liikkuvan kuvan pysäytys. Teksti-TV: Lopeta teksti-tv-sivujen automaattinen päivitys tai vapauta pitomuoto. FR/G/Y/B (Väri) -painikkeet Väripainikkeiden avulla valitaan vastaavanväriset kohdat ruudusta (esim. EPG, MHEG-5 tai Teksti-TV) Tärkeitä tietoja: Satelliittipalvelut ovat käytettävissä vain 635-sarjan malleissa. 8 Pikaopas Käytön yleiskatsaus Suorita alla näkyvät vaiheet yksi kerrallaan, kun käytät TVvastaanotinta. Jotkut vaiheista eivät ehkä ole tarpeen TV-vastaanottimen asennuksesta ja liitännästä riippuen. 1. Valmistelu - TV:n liittäminen 2. Valmistelu - TV:n säätö Paina TV:n painiketta < (sivu 19). Suorita alustava automaattinen asennus (sivu 14). w Kielisäätö w Koti/Kauppa-asetus w Maan säätö Aseta TV-vastaanotin lähelle pistorasiaa ja varmista, että virtapistoketta päästään käsittelemään esteettä. Laitteen muoto on erilainen eri maissa. Kytke vakio DIN45325-jakki (IEC 169-2) 75 q koaksiaalikaapeli. Liitä satelliittiantennikaapeli. Aseta CA-kortti CI-aukkoon häirittyjen lähetysten katsomista varten (sivu 11). Kytke AC-johto pistorasiaan. w PIN-koodin säätö w Kanavan hakusäätö Digitaalinen etsintä - Maanpäällinen - Kaapeli Analoginen etsintä Satelliitin etsintä *Tärkeitä tietoja: Satelliittipalvelut ovat käytettävissä vain 635-sarjan malleissa. Aloita kanavien haku Onnittelut! Voit nyt katsoa TV:tä. Säädä tarvittaessa antennia, jotta saat parhaan mahdollisen signaalin vastaanoton (sivu 18). 9 Pikaopas 3. Katso TV:tä - päivittäinen käyttö 1 Kytke televisioon virta tai katkaise se (sivu 19) 4.

11 Katso TV:tä - Edistyneet toiminnot 1 Käytä Time Shift -toimintoa (sivut 47_49) 5. Nauti lisätoiminnoista 1 Nauti televisiolla internetpalvelusta* (sivut 59_63) * Seuraava palvelu on nyt käytettävissä: Net TV (sivut 6162) Virta voidaan kytkeä/ katkaista sekä kaukoohjaimella että TV:stä. 2 Vaihda digitaalisten, satelliitti- ja analogisten lähetysten välillä (sivu 19) 2 Liitä ulkoiset laitteet Liitännän yleisnäkymä (sivut 24_29) Muista katkaista TV:stä ja muista laitteista virta ennen liitäntöjen tekemistä. 3 Vaihda kanavia (sivu 19) Kanavan voi myös valita seuraavasti: "Valikko" > "KAN.lista". Kytke tulolähteet (sivu 19) 3 Nauti USB-tallennusvälineelle/ kotiverkkoon tallennetuista valokuvista, musiikista ja videoista (sivut 50_53) 4 Valitse ohjelma EPG:tä käyttäen (sivut 21_23) 4 PC-kuvan näyttö TV-ruudussa (sivut 54_58) 2 Säädä TV-asetuksia (sivut 32_45) Valikko KAN. lista :Näppäile :Takaisin Joitakin kohtia ei voi valita signaalin tyypin, valinnaisten asetusten tai kytkettyjen laitteiden mukaan. Säätö Katselusäätö Automaattinen asennus Kanavasäädöt 10 Pikaopas CA-kortin asettaminen CI-moduuliin Jotta koodattujen digitaaliasemien lähetyksiä voidaan ottaa vastaan, TV:n CI-aukkoon on asetettava Common Interface Module (CI-moduuli) ja CA-kortti. HUOMAA 1 Aseta CI-moduuli varovasti CI-aukkoon niin, että liitinpuoli osoittaa eteenpäin. ulospäin TV-vastaanottimen takaa katsottuna. CI-moduulin tietojen tarkistaminen Siirry ruutuun "Valikko" > "Säätö" > "Vaihtoehdot" > "CI-valikko". Tämä valikko on käytettävissä vain digitaalisille asemille. Tämän valikon sisältö riippuu CI-moduulin toimittajasta. 2 CImoduulissa olevan logon tulee osoittaa Lisenssiavaimen todistaminen aidoksi kestää muutaman minuutin, kun asetat CA-kortin CI+-yhteensopivaan CImoduuliin ensimmäisen kerran. Tämä prosessi saattaa epäonnistua, jos antennituloa ei ole tai "Automaattinen asennus" -toimintoa ei ole koskaan suoritettu. CI+-yhteensopiva CI-moduuli päivittää toisinaan laiteohjelmistonsa. TV-kuvia ei voi vastaanottaa ennen päivitystä. Päivityksen aika voit käyttää vain virtapainiketta. Kopiosuojattua sisältöä ei välttämättä voi tuottaa tai se voidaan tuottaa kopioinnin valvontasignaalin kera. Suojauskuvake* näytetään, kun painiketta P.INFO painetaan kopiosuojatun sisällön katselun aikana. * Suojauksen kuvake: X Jos TV:ssä näkyy CA-kortin päivityksen vahvistusviesti, kun vastaanotat CI+-yhteensopivia lähetyksiä, noudata ruudussa näkyviä ohjeita. Varmista, että CI-moduuli on asetettu paikalleen oikein. Moduuli CI-moduulin yleistiedot näkyvät. Valikko Kunkin CA-kortti-näytön ominaisuuksien säätö. Tiedustelu Tässä voidaan näppäillä numeroarvot, kuten tunnussanat. 11 Pikaopas Valikkoruudun käyttö TV:n säätäminen edellyttää OSD:n esiintuomista. Säätöjä varten oleva OSD on nimeltään "Valikko". "Valikko"-toiminnon avulla on mahdollista tehdä useita eri asetuksia ja säätöjä. LCFONT Tässä tuotteessa on kiinteä LC Font -teknologia, jonka SHARP Corporation on kehittänyt helposti luettavien kirjainten esittämiseksi selkeänä LCDnäytöillä. Vinkkejä: Valikko-toiminnon valinta Peruskäyttö Valitse haluamasi valikko painikkeiden c/davulla ja paina sitten ;. Palaa edelliseen valikkoluokkaan painamalla 6. Valitse haluamasi alivalikko painikkeiden c/davulla ja paina sitten ;. Valitse painiketta a/b painamalla kohta, jonka haluat valita tai jota haluat säätää, ja paina sitten ;. Valikko KAN.lista Säätö Vaihtoehtojen valinta Paina painiketta a/b tai c/d, jos haluat määrittää säädön TV:n katselun parantamista varten, ja paina sitten ;. ESIMERKKI Taustavalo 1 Valikko-ruudun näyttö ja "Valikko"-ruutu tulee näkyviin. :Näppäile :Takaisin Kuva AV-muoto OPC [Katkaistu] 2 Valitse kohta "Valikko" on luokiteltu määrittämällä luokat TV:n katselun parantamista varten. Oikealla olevassa sarakkeessa on tietoja "Valikko"-ruudun toiminnoista. Taustavalo Kontrasti kyllä ei HUOMAA 3 Valikko-ruudusta poistuminen "Valikko"-ruudusta poistutaan, jos >-painiketta painetaan, ennen kuin toimenpide on suoritettu loppuun. Katso valikkorivin alla olevasta opasnäytöstä, milloin painiketta ; tulee painaa. HUOMAA Koskee oppaassa olevia tietoja Siirry ruutuun "Valikko" > "Säätö" >... "Valikko"-toiminnon vaihtoehdot vaihtelevat valituissa tulomuodoissa, mutta toiminnot ovat samat. Merkillä 4 merkittyjä kohtia ei voi valita eri syistä johtuen. Joitakin kohtia ei voi valita signaalin tyypin, valinnaisten asetusten tai kytkettyjen laitteiden mukaan. Tässä oppaassa käytetään usein seuraavaa ilmaisua ohjeiden yksinkertaistamiseksi. Tämä osoittaa, miten valikkoruudun läpi navigoidaan painikkeita a/b/ c/d ja ; käyttämällä. Opasnäytöstä Valikkorivin alla olevassa opasnäytössä näkyvät OSD:n toiminnot. Yläpuolella oleva palkki on kauko-ohjaimen käyttöopas. Palkki on erilainen kussakin valikkosäätöruudussa. KAN.lista :Valitse Säätö :Näppäile :Takaisin 12 Pikaopas Ohjelmiston näppäimistön käyttö Käytä ohjelmiston näppäimistöä, kun on tarve syöttää tekstiä Merkit Koko Valmis END abc b h n t z G 123 d j p v / Y./@ e k q w. Merkit f l r x SP B 9 a g c i o u : Koko 3 m s y Tyhjennä 10 4 Peruuta R Poista Kohdistin oik Kohdistin vas Merkit Merkkien vaihto aakkosiin, numeroihin, symboleihin jne. Koko Kirjainten vaihto isoiksi/ pieniksi kirjaimiksi. Valmis Syötön vahvistaminen. Peruuta Syötön keskeyttäminen ja ohjelmiston näppäimistön sulkeminen.

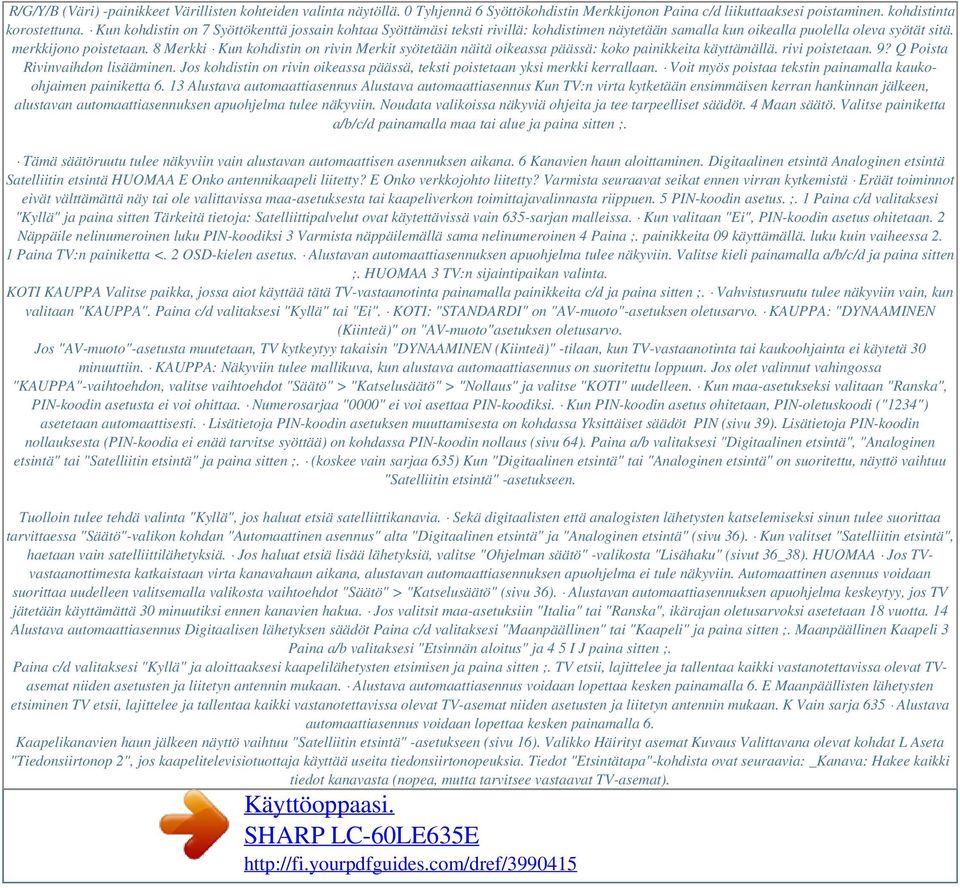

12 R/G/Y/B (Väri) -painikkeet Värillisten kohteiden valinta näytöllä. 0 Tyhjennä 6 Syöttökohdistin Merkkijonon Paina c/d liikuttaaksesi poistaminen. kohdistinta korostettuna. Kun kohdistin on 7 Syöttökenttä jossain kohtaa Syöttämäsi teksti rivillä: kohdistimen näytetään samalla kun oikealla puolella oleva syötät sitä. merkkijono poistetaan. 8 Merkki Kun kohdistin on rivin Merkit syötetään näitä oikeassa päässä: koko painikkeita käyttämällä. rivi poistetaan. 9? Q Poista Rivinvaihdon lisääminen. Jos kohdistin on rivin oikeassa päässä, teksti poistetaan yksi merkki kerrallaan. Voit myös poistaa tekstin painamalla kaukoohjaimen painiketta Alustava automaattiasennus Alustava automaattiasennus Kun TV:n virta kytketään ensimmäisen kerran hankinnan jälkeen, alustavan automaattiasennuksen apuohjelma tulee näkyviin. Noudata valikoissa näkyviä ohjeita ja tee tarpeelliset säädöt. 4 Maan säätö. Valitse painiketta a/b/c/d painamalla maa tai alue ja paina sitten ;. Tämä säätöruutu tulee näkyviin vain alustavan automaattisen asennuksen aikana. 6 Kanavien haun aloittaminen. Digitaalinen etsintä Analoginen etsintä Satelliitin etsintä HUOMAA E Onko antennikaapeli liitetty? E Onko verkkojohto liitetty? Varmista seuraavat seikat ennen virran kytkemistä Eräät toiminnot eivät välttämättä näy tai ole valittavissa maa-asetuksesta tai kaapeliverkon toimittajavalinnasta riippuen. 5 PIN-koodin asetus. ;. 1 Paina c/d valitaksesi "Kyllä" ja paina sitten Tärkeitä tietoja: Satelliittipalvelut ovat käytettävissä vain 635-sarjan malleissa. Kun valitaan "Ei", PIN-koodin asetus ohitetaan. 2 Näppäile nelinumeroinen luku PIN-koodiksi 3 Varmista näppäilemällä sama nelinumeroinen 4 Paina ;. painikkeita 09 käyttämällä. luku kuin vaiheessa 2. 1 Paina TV:n painiketta <. 2 OSD-kielen asetus. Alustavan automaattiasennuksen apuohjelma tulee näkyviin. Valitse kieli painamalla a/b/c/d ja paina sitten ;. HUOMAA 3 TV:n sijaintipaikan valinta. KOTI KAUPPA Valitse paikka, jossa aiot käyttää tätä TV-vastaanotinta painamalla painikkeita c/d ja paina sitten ;. Vahvistusruutu tulee näkyviin vain, kun valitaan "KAUPPA". Paina c/d valitaksesi "Kyllä" tai "Ei". KOTI: "STANDARDI" on "AV-muoto"-asetuksen oletusarvo. KAUPPA: "DYNAAMINEN (Kiinteä)" on "AV-muoto"asetuksen oletusarvo. Jos "AV-muoto"-asetusta muutetaan, TV kytkeytyy takaisin "DYNAAMINEN (Kiinteä)" -tilaan, kun TV-vastaanotinta tai kaukoohjainta ei käytetä 30 minuuttiin. KAUPPA: Näkyviin tulee mallikuva, kun alustava automaattiasennus on suoritettu loppuun. Jos olet valinnut vahingossa "KAUPPA"-vaihtoehdon, valitse vaihtoehdot "Säätö" > "Katselusäätö" > "Nollaus" ja valitse "KOTI" uudelleen. Kun maa-asetukseksi valitaan "Ranska", PIN-koodin asetusta ei voi ohittaa. Numerosarjaa "0000" ei voi asettaa PIN-koodiksi. Kun PIN-koodin asetus ohitetaan, PIN-oletuskoodi ("1234") asetetaan automaattisesti. Lisätietoja PIN-koodin asetuksen muuttamisesta on kohdassa Yksittäiset säädöt PIN (sivu 39). Lisätietoja PIN-koodin nollauksesta (PIN-koodia ei enää tarvitse syöttää) on kohdassa PIN-koodin nollaus (sivu 64). Paina a/b valitaksesi "Digitaalinen etsintä", "Analoginen etsintä" tai "Satelliitin etsintä" ja paina sitten ;. (koskee vain sarjaa 635) Kun "Digitaalinen etsintä" tai "Analoginen etsintä" on suoritettu, näyttö vaihtuu "Satelliitin etsintä" -asetukseen. Tuolloin tulee tehdä valinta "Kyllä", jos haluat etsiä satelliittikanavia. Sekä digitaalisten että analogisten lähetysten katselemiseksi sinun tulee suorittaa tarvittaessa "Säätö"-valikon kohdan "Automaattinen asennus" alta "Digitaalinen etsintä" ja "Analoginen etsintä" (sivu 36). Kun valitset "Satelliitin etsintä", haetaan vain satelliittilähetyksiä. Jos haluat etsiä lisää lähetyksiä, valitse "Ohjelman säätö" -valikosta "Lisähaku" (sivut 36_38). HUOMAA Jos TVvastaanottimesta katkaistaan virta kanavahaun aikana, alustavan automaattiasennuksen apuohjelma ei tule näkyviin. Automaattinen asennus voidaan suorittaa uudelleen valitsemalla valikosta vaihtoehdot "Säätö" > "Katselusäätö" (sivu 36). Alustavan automaattiasennuksen apuohjelma keskeytyy, jos TV jätetään käyttämättä 30 minuutiksi ennen kanavien hakua. Jos valitsit maa-asetuksiin "Italia" tai "Ranska", ikärajan oletusarvoksi asetetaan 18 vuotta. 14 Alustava automaattiasennus Digitaalisen lähetyksen säädöt Paina c/d valitaksesi "Maanpäällinen" tai "Kaapeli" ja paina sitten ;. Maanpäällinen Kaapeli 3 Paina a/b valitaksesi "Etsinnän aloitus" ja 4 5 I J paina sitten ;. Paina c/d valitaksesi "Kyllä" ja aloittaaksesi kaapelilähetysten etsimisen ja paina sitten ;. TV etsii, lajittelee ja tallentaa kaikki vastanotettavissa olevat TVasemat niiden asetusten ja liitetyn antennin mukaan. Alustava automaattiasennus voidaan lopettaa kesken painamalla 6. E Maanpäällisten lähetysten etsiminen TV etsii, lajittelee ja tallentaa kaikki vastanotettavissa olevat TV-asemat niiden asetusten ja liitetyn antennin mukaan. K Vain sarja 635 Alustava automaattiasennus voidaan lopettaa kesken painamalla 6. Kaapelikanavien haun jälkeen näyttö vaihtuu "Satelliitin etsintä" -asetukseen (sivu 16). Valikko Häirityt asemat Kuvaus Valittavana olevat kohdat L Aseta "Tiedonsiirtonop 2", jos kaapelitelevisiotuottaja käyttää useita tiedonsiirtonopeuksia. Tiedot "Etsintätapa"-kohdista ovat seuraavia: _Kanava: Hakee kaikki tiedot kanavasta (nopea, mutta tarvitsee vastaavat TV-asemat).

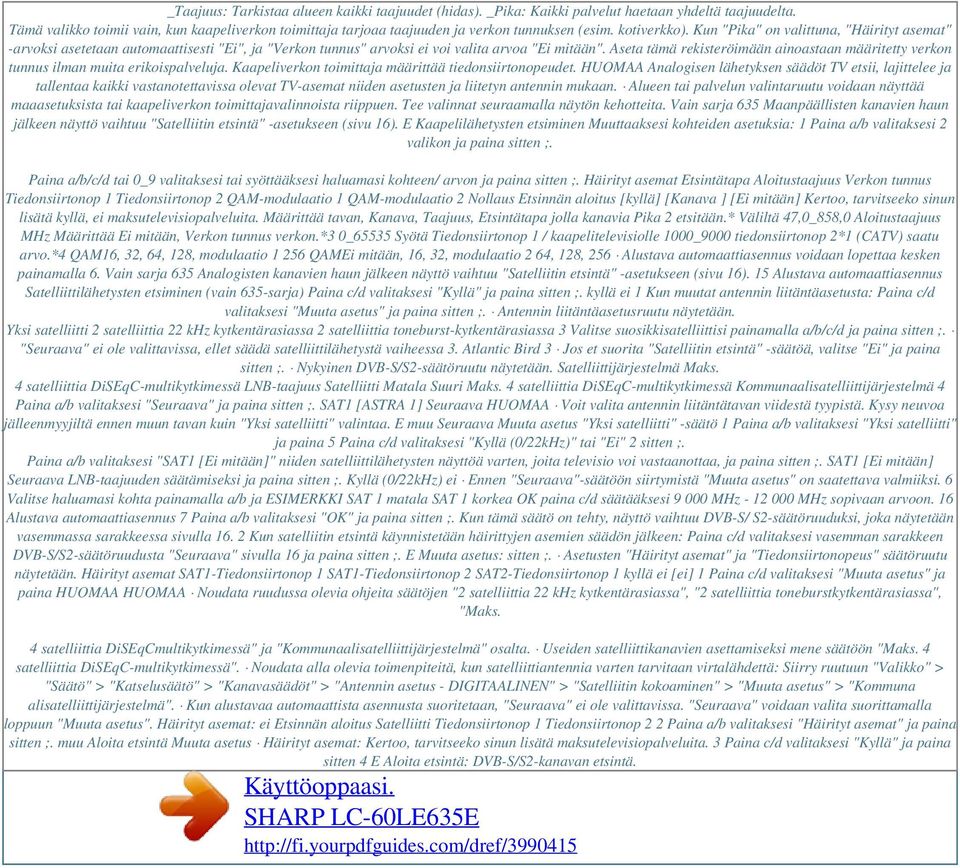

13 _Taajuus: Tarkistaa alueen kaikki taajuudet (hidas). _Pika: Kaikki palvelut haetaan yhdeltä taajuudelta. Tämä valikko toimii vain, kun kaapeliverkon toimittaja tarjoaa taajuuden ja verkon tunnuksen (esim. kotiverkko). Kun "Pika" on valittuna, "Häirityt asemat" -arvoksi asetetaan automaattisesti "Ei", ja "Verkon tunnus" arvoksi ei voi valita arvoa "Ei mitään". Aseta tämä rekisteröimään ainoastaan määritetty verkon tunnus ilman muita erikoispalveluja. Kaapeliverkon toimittaja määrittää tiedonsiirtonopeudet. HUOMAA Analogisen lähetyksen säädöt TV etsii, lajittelee ja tallentaa kaikki vastanotettavissa olevat TV-asemat niiden asetusten ja liitetyn antennin mukaan. Alueen tai palvelun valintaruutu voidaan näyttää maaasetuksista tai kaapeliverkon toimittajavalinnoista riippuen. Tee valinnat seuraamalla näytön kehotteita. Vain sarja 635 Maanpäällisten kanavien haun jälkeen näyttö vaihtuu "Satelliitin etsintä" -asetukseen (sivu 16). E Kaapelilähetysten etsiminen Muuttaaksesi kohteiden asetuksia: 1 Paina a/b valitaksesi 2 valikon ja paina sitten ;. Paina a/b/c/d tai 0_9 valitaksesi tai syöttääksesi haluamasi kohteen/ arvon ja paina sitten ;. Häirityt asemat Etsintätapa Aloitustaajuus Verkon tunnus Tiedonsiirtonop 1 Tiedonsiirtonop 2 QAM-modulaatio 1 QAM-modulaatio 2 Nollaus Etsinnän aloitus [kyllä] [Kanava ] [Ei mitään] Kertoo, tarvitseeko sinun lisätä kyllä, ei maksutelevisiopalveluita. Määrittää tavan, Kanava, Taajuus, Etsintätapa jolla kanavia Pika 2 etsitään.* Väliltä 47,0_858,0 Aloitustaajuus MHz Määrittää Ei mitään, Verkon tunnus verkon.*3 0_65535 Syötä Tiedonsiirtonop 1 / kaapelitelevisiolle 1000_9000 tiedonsiirtonop 2*1 (CATV) saatu arvo.*4 QAM16, 32, 64, 128, modulaatio QAMEi mitään, 16, 32, modulaatio 2 64, 128, 256 Alustava automaattiasennus voidaan lopettaa kesken painamalla 6. Vain sarja 635 Analogisten kanavien haun jälkeen näyttö vaihtuu "Satelliitin etsintä" -asetukseen (sivu 16). 15 Alustava automaattiasennus Satelliittilähetysten etsiminen (vain 635-sarja) Paina c/d valitaksesi "Kyllä" ja paina sitten ;. kyllä ei 1 Kun muutat antennin liitäntäasetusta: Paina c/d valitaksesi "Muuta asetus" ja paina sitten ;. Antennin liitäntäasetusruutu näytetään. Yksi satelliitti 2 satelliittia 22 khz kytkentärasiassa 2 satelliittia toneburst-kytkentärasiassa 3 Valitse suosikkisatelliittisi painamalla a/b/c/d ja paina sitten ;. "Seuraava" ei ole valittavissa, ellet säädä satelliittilähetystä vaiheessa 3. Atlantic Bird 3 Jos et suorita "Satelliitin etsintä" -säätöä, valitse "Ei" ja paina sitten ;. Nykyinen DVB-S/S2-säätöruutu näytetään. Satelliittijärjestelmä Maks. 4 satelliittia DiSEqC-multikytkimessä LNB-taajuus Satelliitti Matala Suuri Maks. 4 satelliittia DiSEqC-multikytkimessä Kommunaalisatelliittijärjestelmä 4 Paina a/b valitaksesi "Seuraava" ja paina sitten ;. SAT1 [ASTRA 1] Seuraava HUOMAA Voit valita antennin liitäntätavan viidestä tyypistä. Kysy neuvoa jälleenmyyjiltä ennen muun tavan kuin "Yksi satelliitti" valintaa. E muu Seuraava Muuta asetus "Yksi satelliitti" -säätö 1 Paina a/b valitaksesi "Yksi satelliitti" ja paina 5 Paina c/d valitaksesi "Kyllä (0/22kHz)" tai "Ei" 2 sitten ;. Paina a/b valitaksesi "SAT1 [Ei mitään]" niiden satelliittilähetysten näyttöä varten, joita televisio voi vastaanottaa, ja paina sitten ;. SAT1 [Ei mitään] Seuraava LNB-taajuuden säätämiseksi ja paina sitten ;. Kyllä (0/22kHz) ei Ennen "Seuraava"-säätöön siirtymistä "Muuta asetus" on saatettava valmiiksi. 6 Valitse haluamasi kohta painamalla a/b ja ESIMERKKI SAT 1 matala SAT 1 korkea OK paina c/d säätääksesi MHz MHz sopivaan arvoon. 16 Alustava automaattiasennus 7 Paina a/b valitaksesi "OK" ja paina sitten ;. Kun tämä säätö on tehty, näyttö vaihtuu DVB-S/ S2-säätöruuduksi, joka näytetään vasemmassa sarakkeessa sivulla Kun satelliitin etsintä käynnistetään häirittyjen asemien säädön jälkeen: Paina c/d valitaksesi vasemman sarakkeen DVB-S/S2-säätöruudusta "Seuraava" sivulla 16 ja paina sitten ;. E Muuta asetus: sitten ;. Asetusten "Häirityt asemat" ja "Tiedonsiirtonopeus" säätöruutu näytetään. Häirityt asemat SAT1-Tiedonsiirtonop 1 SAT1-Tiedonsiirtonop 2 SAT2-Tiedonsiirtonop 1 kyllä ei [ei] 1 Paina c/d valitaksesi "Muuta asetus" ja paina HUOMAA HUOMAA Noudata ruudussa olevia ohjeita säätöjen "2 satelliittia 22 khz kytkentärasiassa", "2 satelliittia toneburstkytkentärasiassa", "Maks. 4 satelliittia DiSEqCmultikytkimessä" ja "Kommunaalisatelliittijärjestelmä" osalta. Useiden satelliittikanavien asettamiseksi mene säätöön "Maks. 4 satelliittia DiSEqC-multikytkimessä". Noudata alla olevia toimenpiteitä, kun satelliittiantennia varten tarvitaan virtalähdettä: Siirry ruutuun "Valikko" > "Säätö" > "Katselusäätö" > "Kanavasäädöt" > "Antennin asetus - DIGITAALINEN" > "Satelliitin kokoaminen" > "Muuta asetus" > "Kommuna alisatelliittijärjestelmä". Kun alustavaa automaattista asennusta suoritetaan, "Seuraava" ei ole valittavissa. "Seuraava" voidaan valita suorittamalla loppuun "Muuta asetus". Häirityt asemat: ei Etsinnän aloitus Satelliitti Tiedonsiirtonop 1 Tiedonsiirtonop 2 2 Paina a/b valitaksesi "Häirityt asemat" ja paina sitten ;. muu Aloita etsintä Muuta asetus Häirityt asemat: Kertoo, tarvitseeko sinun lisätä maksutelevisiopalveluita. 3 Paina c/d valitaksesi "Kyllä" ja paina sitten 4 E Aloita etsintä: DVB-S/S2-kanavan etsintä.

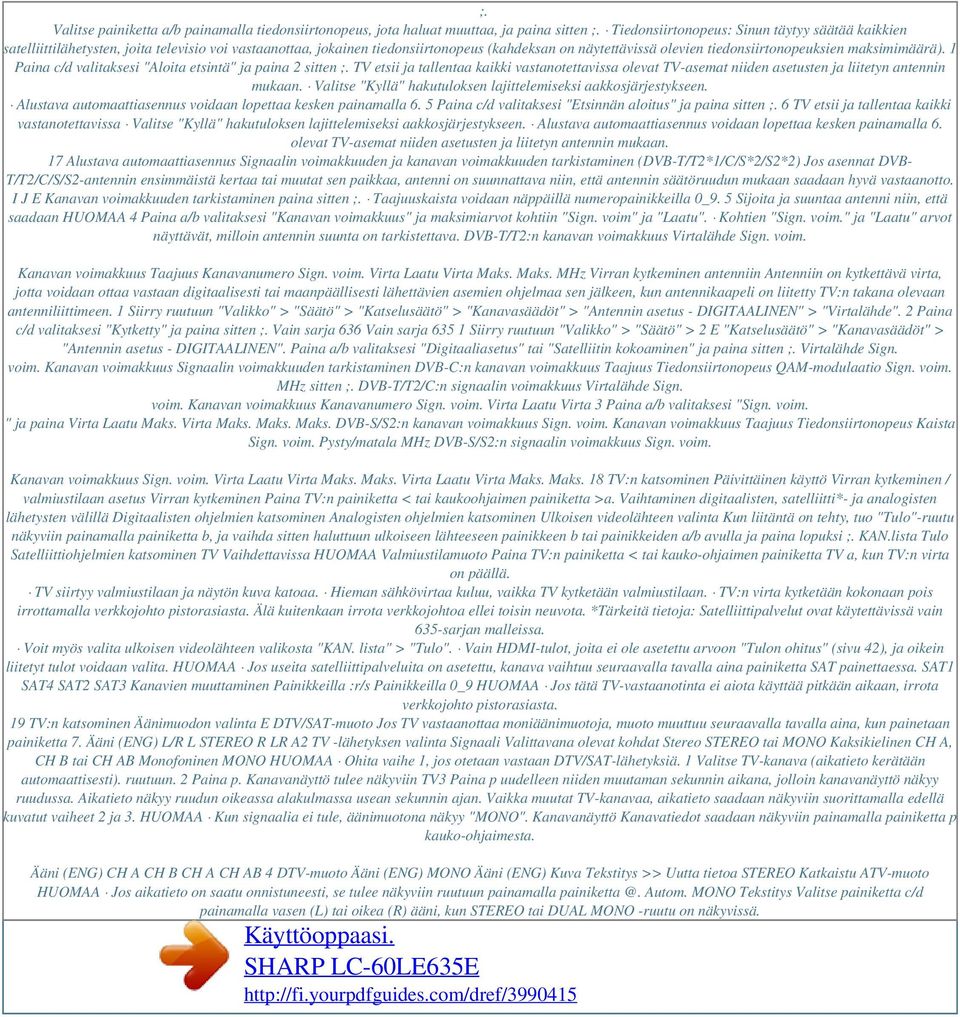

14 ;. Valitse painiketta a/b painamalla tiedonsiirtonopeus, jota haluat muuttaa, ja paina sitten ;. Tiedonsiirtonopeus: Sinun täytyy säätää kaikkien satelliittilähetysten, joita televisio voi vastaanottaa, jokainen tiedonsiirtonopeus (kahdeksan on näytettävissä olevien tiedonsiirtonopeuksien maksimimäärä). 1 Paina c/d valitaksesi "Aloita etsintä" ja paina 2 sitten ;. TV etsii ja tallentaa kaikki vastanotettavissa olevat TV-asemat niiden asetusten ja liitetyn antennin mukaan. Valitse "Kyllä" hakutuloksen lajittelemiseksi aakkosjärjestykseen. Alustava automaattiasennus voidaan lopettaa kesken painamalla 6. 5 Paina c/d valitaksesi "Etsinnän aloitus" ja paina sitten ;. 6 TV etsii ja tallentaa kaikki vastanotettavissa Valitse "Kyllä" hakutuloksen lajittelemiseksi aakkosjärjestykseen. Alustava automaattiasennus voidaan lopettaa kesken painamalla 6. olevat TV-asemat niiden asetusten ja liitetyn antennin mukaan. 17 Alustava automaattiasennus Signaalin voimakkuuden ja kanavan voimakkuuden tarkistaminen (DVB-T/T2*1/C/S*2/S2*2) Jos asennat DVB- T/T2/C/S/S2-antennin ensimmäistä kertaa tai muutat sen paikkaa, antenni on suunnattava niin, että antennin säätöruudun mukaan saadaan hyvä vastaanotto. I J E Kanavan voimakkuuden tarkistaminen paina sitten ;. Taajuuskaista voidaan näppäillä numeropainikkeilla 0_9. 5 Sijoita ja suuntaa antenni niin, että saadaan HUOMAA 4 Paina a/b valitaksesi "Kanavan voimakkuus" ja maksimiarvot kohtiin "Sign. voim" ja "Laatu". Kohtien "Sign. voim." ja "Laatu" arvot näyttävät, milloin antennin suunta on tarkistettava. DVB-T/T2:n kanavan voimakkuus Virtalähde Sign. voim. Kanavan voimakkuus Taajuus Kanavanumero Sign. voim. Virta Laatu Virta Maks. Maks. MHz Virran kytkeminen antenniin Antenniin on kytkettävä virta, jotta voidaan ottaa vastaan digitaalisesti tai maanpäällisesti lähettävien asemien ohjelmaa sen jälkeen, kun antennikaapeli on liitetty TV:n takana olevaan antenniliittimeen. 1 Siirry ruutuun "Valikko" > "Säätö" > "Katselusäätö" > "Kanavasäädöt" > "Antennin asetus - DIGITAALINEN" > "Virtalähde". 2 Paina c/d valitaksesi "Kytketty" ja paina sitten ;. Vain sarja 636 Vain sarja Siirry ruutuun "Valikko" > "Säätö" > 2 E "Katselusäätö" > "Kanavasäädöt" > "Antennin asetus - DIGITAALINEN". Paina a/b valitaksesi "Digitaaliasetus" tai "Satelliitin kokoaminen" ja paina sitten ;. Virtalähde Sign. voim. Kanavan voimakkuus Signaalin voimakkuuden tarkistaminen DVB-C:n kanavan voimakkuus Taajuus Tiedonsiirtonopeus QAM-modulaatio Sign. voim. MHz sitten ;. DVB-T/T2/C:n signaalin voimakkuus Virtalähde Sign. voim. Kanavan voimakkuus Kanavanumero Sign. voim. Virta Laatu Virta 3 Paina a/b valitaksesi "Sign. voim. " ja paina Virta Laatu Maks. Virta Maks. Maks. Maks. DVB-S/S2:n kanavan voimakkuus Sign. voim. Kanavan voimakkuus Taajuus Tiedonsiirtonopeus Kaista Sign. voim. Pysty/matala MHz DVB-S/S2:n signaalin voimakkuus Sign. voim. Kanavan voimakkuus Sign. voim. Virta Laatu Virta Maks. Maks. Virta Laatu Virta Maks. Maks. 18 TV:n katsominen Päivittäinen käyttö Virran kytkeminen / valmiustilaan asetus Virran kytkeminen Paina TV:n painiketta < tai kaukoohjaimen painiketta >a. Vaihtaminen digitaalisten, satelliitti*- ja analogisten lähetysten välillä Digitaalisten ohjelmien katsominen Analogisten ohjelmien katsominen Ulkoisen videolähteen valinta Kun liitäntä on tehty, tuo "Tulo"-ruutu näkyviin painamalla painiketta b, ja vaihda sitten haluttuun ulkoiseen lähteeseen painikkeen b tai painikkeiden a/b avulla ja paina lopuksi ;. KAN.lista Tulo Satelliittiohjelmien katsominen TV Vaihdettavissa HUOMAA Valmiustilamuoto Paina TV:n painiketta < tai kauko-ohjaimen painiketta TV a, kun TV:n virta on päällä. TV siirtyy valmiustilaan ja näytön kuva katoaa. Hieman sähkövirtaa kuluu, vaikka TV kytketään valmiustilaan. TV:n virta kytketään kokonaan pois irrottamalla verkkojohto pistorasiasta. Älä kuitenkaan irrota verkkojohtoa ellei toisin neuvota. *Tärkeitä tietoja: Satelliittipalvelut ovat käytettävissä vain 635-sarjan malleissa. Voit myös valita ulkoisen videolähteen valikosta "KAN. lista" > "Tulo". Vain HDMI-tulot, joita ei ole asetettu arvoon "Tulon ohitus" (sivu 42), ja oikein liitetyt tulot voidaan valita. HUOMAA Jos useita satelliittipalveluita on asetettu, kanava vaihtuu seuraavalla tavalla aina painiketta SAT painettaessa. SAT1 SAT4 SAT2 SAT3 Kanavien muuttaminen Painikkeilla :r/s Painikkeilla 0_9 HUOMAA Jos tätä TV-vastaanotinta ei aiota käyttää pitkään aikaan, irrota verkkojohto pistorasiasta. 19 TV:n katsominen Äänimuodon valinta E DTV/SAT-muoto Jos TV vastaanottaa moniäänimuotoja, muoto muuttuu seuraavalla tavalla aina, kun painetaan painiketta 7. Ääni (ENG) L/R L STEREO R LR A2 TV -lähetyksen valinta Signaali Valittavana olevat kohdat Stereo STEREO tai MONO Kaksikielinen CH A, CH B tai CH AB Monofoninen MONO HUOMAA Ohita vaihe 1, jos otetaan vastaan DTV/SAT-lähetyksiä. 1 Valitse TV-kanava (aikatieto kerätään automaattisesti). ruutuun. 2 Paina p. Kanavanäyttö tulee näkyviin TV3 Paina p uudelleen niiden muutaman sekunnin aikana, jolloin kanavanäyttö näkyy ruudussa. Aikatieto näkyy ruudun oikeassa alakulmassa usean sekunnin ajan. Vaikka muutat TV-kanavaa, aikatieto saadaan näkyviin suorittamalla edellä kuvatut vaiheet 2 ja 3. HUOMAA Kun signaalia ei tule, äänimuotona näkyy "MONO". Kanavanäyttö Kanavatiedot saadaan näkyviin painamalla painiketta p kauko-ohjaimesta. Ääni (ENG) CH A CH B CH A CH AB 4 DTV-muoto Ääni (ENG) MONO Ääni (ENG) Kuva Tekstitys >> Uutta tietoa STEREO Katkaistu ATV-muoto HUOMAA Jos aikatieto on saatu onnistuneesti, se tulee näkyviin ruutuun painamalla Autom. MONO Tekstitys Valitse painiketta c/d painamalla vasen (L) tai oikea (R) ääni, kun STEREO tai DUAL MONO -ruutu on näkyvissä.

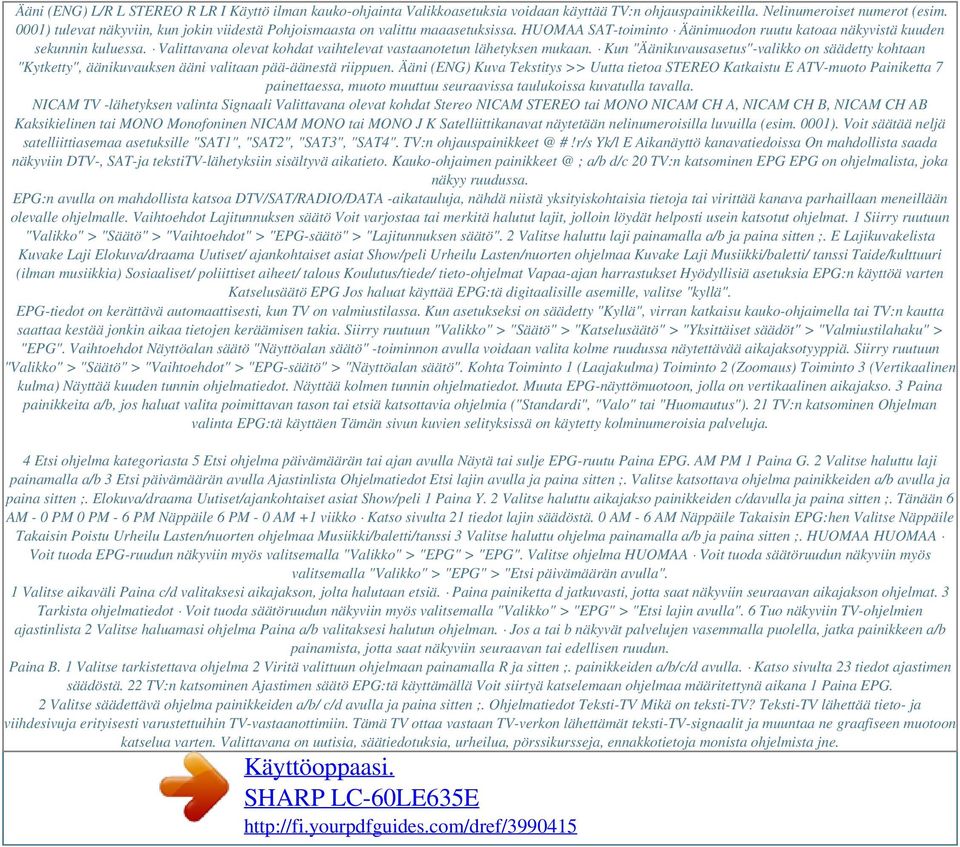

15 Ääni (ENG) L/R L STEREO R LR I Käyttö ilman kauko-ohjainta Valikkoasetuksia voidaan käyttää TV:n ohjauspainikkeilla. Nelinumeroiset numerot (esim. 0001) tulevat näkyviin, kun jokin viidestä Pohjoismaasta on valittu maaasetuksissa. HUOMAA SAT-toiminto Äänimuodon ruutu katoaa näkyvistä kuuden sekunnin kuluessa. Valittavana olevat kohdat vaihtelevat vastaanotetun lähetyksen mukaan. Kun "Äänikuvausasetus"-valikko on säädetty kohtaan "Kytketty", äänikuvauksen ääni valitaan pää-äänestä riippuen. Ääni (ENG) Kuva Tekstitys >> Uutta tietoa STEREO Katkaistu E ATV-muoto Painiketta 7 painettaessa, muoto muuttuu seuraavissa taulukoissa kuvatulla tavalla. NICAM TV -lähetyksen valinta Signaali Valittavana olevat kohdat Stereo NICAM STEREO tai MONO NICAM CH A, NICAM CH B, NICAM CH AB Kaksikielinen tai MONO Monofoninen NICAM MONO tai MONO J K Satelliittikanavat näytetään nelinumeroisilla luvuilla (esim. 0001). Voit säätää neljä satelliittiasemaa asetuksille "SAT1", "SAT2", "SAT3", "SAT4". TV:n #!r/s Yk/l E Aikanäyttö kanavatiedoissa On mahdollista saada näkyviin DTV-, SAT-ja tekstitv-lähetyksiin sisältyvä aikatieto. Kauko-ohjaimen ; a/b d/c 20 TV:n katsominen EPG EPG on ohjelmalista, joka näkyy ruudussa. EPG:n avulla on mahdollista katsoa DTV/SAT/RADIO/DATA -aikatauluja, nähdä niistä yksityiskohtaisia tietoja tai virittää kanava parhaillaan meneillään olevalle ohjelmalle. Vaihtoehdot Lajitunnuksen säätö Voit varjostaa tai merkitä halutut lajit, jolloin löydät helposti usein katsotut ohjelmat. 1 Siirry ruutuun "Valikko" > "Säätö" > "Vaihtoehdot" > "EPG-säätö" > "Lajitunnuksen säätö". 2 Valitse haluttu laji painamalla a/b ja paina sitten ;. E Lajikuvakelista Kuvake Laji Elokuva/draama Uutiset/ ajankohtaiset asiat Show/peli Urheilu Lasten/nuorten ohjelmaa Kuvake Laji Musiikki/baletti/ tanssi Taide/kulttuuri (ilman musiikkia) Sosiaaliset/ poliittiset aiheet/ talous Koulutus/tiede/ tieto-ohjelmat Vapaa-ajan harrastukset Hyödyllisiä asetuksia EPG:n käyttöä varten Katselusäätö EPG Jos haluat käyttää EPG:tä digitaalisille asemille, valitse "kyllä". EPG-tiedot on kerättävä automaattisesti, kun TV on valmiustilassa. Kun asetukseksi on säädetty "Kyllä", virran katkaisu kauko-ohjaimella tai TV:n kautta saattaa kestää jonkin aikaa tietojen keräämisen takia. Siirry ruutuun "Valikko" > "Säätö" > "Katselusäätö" > "Yksittäiset säädöt" > "Valmiustilahaku" > "EPG". Vaihtoehdot Näyttöalan säätö "Näyttöalan säätö" -toiminnon avulla voidaan valita kolme ruudussa näytettävää aikajaksotyyppiä. Siirry ruutuun "Valikko" > "Säätö" > "Vaihtoehdot" > "EPG-säätö" > "Näyttöalan säätö". Kohta Toiminto 1 (Laajakulma) Toiminto 2 (Zoomaus) Toiminto 3 (Vertikaalinen kulma) Näyttää kuuden tunnin ohjelmatiedot. Näyttää kolmen tunnin ohjelmatiedot. Muuta EPG-näyttömuotoon, jolla on vertikaalinen aikajakso. 3 Paina painikkeita a/b, jos haluat valita poimittavan tason tai etsiä katsottavia ohjelmia ("Standardi", "Valo" tai "Huomautus"). 21 TV:n katsominen Ohjelman valinta EPG:tä käyttäen Tämän sivun kuvien selityksissä on käytetty kolminumeroisia palveluja. 4 Etsi ohjelma kategoriasta 5 Etsi ohjelma päivämäärän tai ajan avulla Näytä tai sulje EPG-ruutu Paina EPG. AM PM 1 Paina G. 2 Valitse haluttu laji painamalla a/b 3 Etsi päivämäärän avulla Ajastinlista Ohjelmatiedot Etsi lajin avulla ja paina sitten ;. Valitse katsottava ohjelma painikkeiden a/b avulla ja paina sitten ;. Elokuva/draama Uutiset/ajankohtaiset asiat Show/peli 1 Paina Y. 2 Valitse haluttu aikajakso painikkeiden c/davulla ja paina sitten ;. Tänään 6 AM - 0 PM 0 PM - 6 PM Näppäile 6 PM - 0 AM +1 viikko Katso sivulta 21 tiedot lajin säädöstä. 0 AM - 6 AM Näppäile Takaisin EPG:hen Valitse Näppäile Takaisin Poistu Urheilu Lasten/nuorten ohjelmaa Musiikki/baletti/tanssi 3 Valitse haluttu ohjelma painamalla a/b ja paina sitten ;. HUOMAA HUOMAA Voit tuoda EPG-ruudun näkyviin myös valitsemalla "Valikko" > "EPG" > "EPG". Valitse ohjelma HUOMAA Voit tuoda säätöruudun näkyviin myös valitsemalla "Valikko" > "EPG" > "Etsi päivämäärän avulla". 1 Valitse aikaväli Paina c/d valitaksesi aikajakson, jolta halutaan etsiä. Paina painiketta d jatkuvasti, jotta saat näkyviin seuraavan aikajakson ohjelmat. 3 Tarkista ohjelmatiedot Voit tuoda säätöruudun näkyviin myös valitsemalla "Valikko" > "EPG" > "Etsi lajin avulla". 6 Tuo näkyviin TV-ohjelmien ajastinlista 2 Valitse haluamasi ohjelma Paina a/b valitaksesi halutun ohjelman. Jos a tai b näkyvät palvelujen vasemmalla puolella, jatka painikkeen a/b painamista, jotta saat näkyviin seuraavan tai edellisen ruudun. Paina B. 1 Valitse tarkistettava ohjelma 2 Viritä valittuun ohjelmaan painamalla R ja sitten ;. painikkeiden a/b/c/d avulla. Katso sivulta 23 tiedot ajastimen säädöstä. 22 TV:n katsominen Ajastimen säätö EPG:tä käyttämällä Voit siirtyä katselemaan ohjelmaa määritettynä aikana 1 Paina EPG. 2 Valitse säädettävä ohjelma painikkeiden a/b/ c/d avulla ja paina sitten ;. Ohjelmatiedot Teksti-TV Mikä on teksti-tv? Teksti-TV lähettää tieto- ja viihdesivuja erityisesti varustettuihin TV-vastaanottimiin. Tämä TV ottaa vastaan TV-verkon lähettämät teksti-tv-signaalit ja muuntaa ne graafiseen muotoon katselua varten. Valittavana on uutisia, säätiedotuksia, urheilua, pörssikursseja, ennakkotietoja monista ohjelmista jne.

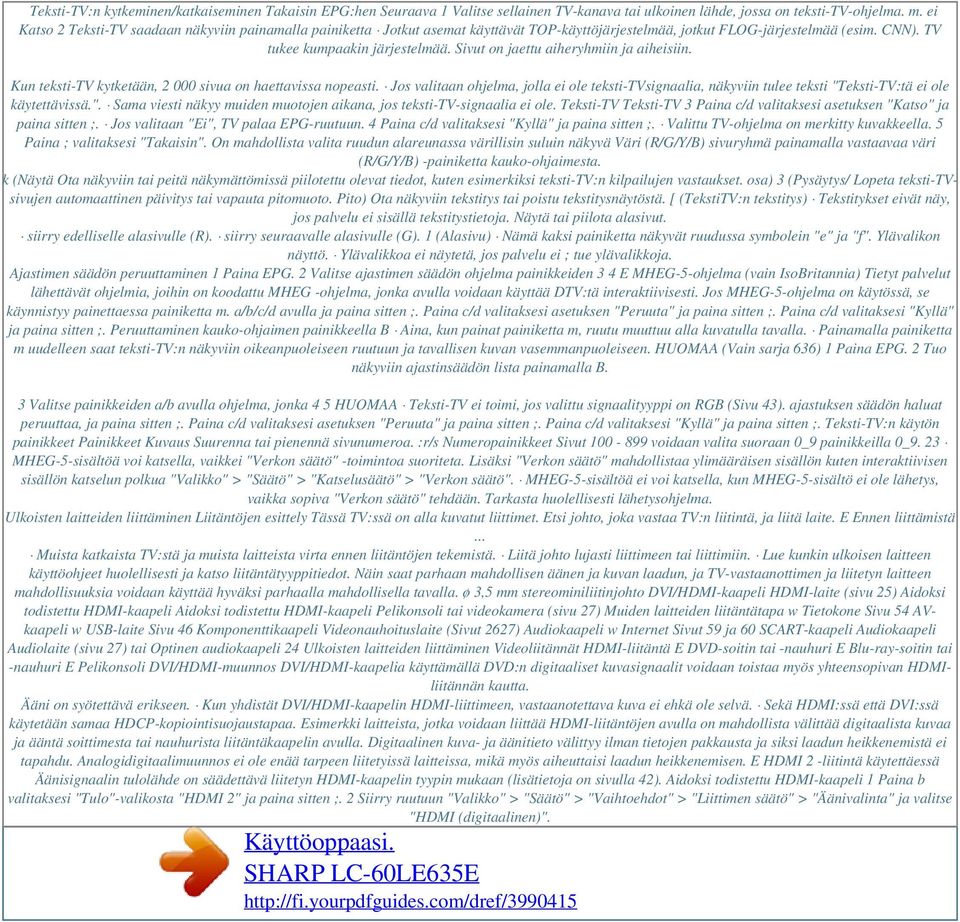

16 Teksti-TV:n kytkeminen/katkaiseminen Takaisin EPG:hen Seuraava 1 Valitse sellainen TV-kanava tai ulkoinen lähde, jossa on teksti-tv-ohjelma. m. ei Katso 2 Teksti-TV saadaan näkyviin painamalla painiketta Jotkut asemat käyttävät TOP-käyttöjärjestelmää, jotkut FLOG-järjestelmää (esim. CNN). TV tukee kumpaakin järjestelmää. Sivut on jaettu aiheryhmiin ja aiheisiin. Kun teksti-tv kytketään, sivua on haettavissa nopeasti. Jos valitaan ohjelma, jolla ei ole teksti-tvsignaalia, näkyviin tulee teksti "Teksti-TV:tä ei ole käytettävissä.". Sama viesti näkyy muiden muotojen aikana, jos teksti-tv-signaalia ei ole. Teksti-TV Teksti-TV 3 Paina c/d valitaksesi asetuksen "Katso" ja paina sitten ;. Jos valitaan "Ei", TV palaa EPG-ruutuun. 4 Paina c/d valitaksesi "Kyllä" ja paina sitten ;. Valittu TV-ohjelma on merkitty kuvakkeella. 5 Paina ; valitaksesi "Takaisin". On mahdollista valita ruudun alareunassa värillisin suluin näkyvä Väri (R/G/Y/B) sivuryhmä painamalla vastaavaa väri (R/G/Y/B) -painiketta kauko-ohjaimesta. k (Näytä Ota näkyviin tai peitä näkymättömissä piilotettu olevat tiedot, kuten esimerkiksi teksti-tv:n kilpailujen vastaukset. osa) 3 (Pysäytys/ Lopeta teksti-tvsivujen automaattinen päivitys tai vapauta pitomuoto. Pito) Ota näkyviin tekstitys tai poistu tekstitysnäytöstä. [ (TekstiTV:n tekstitys) Tekstitykset eivät näy, jos palvelu ei sisällä tekstitystietoja. Näytä tai piilota alasivut. siirry edelliselle alasivulle (R). siirry seuraavalle alasivulle (G). 1 (Alasivu) Nämä kaksi painiketta näkyvät ruudussa symbolein "e" ja "f". Ylävalikon näyttö. Ylävalikkoa ei näytetä, jos palvelu ei ; tue ylävalikkoja. Ajastimen säädön peruuttaminen 1 Paina EPG. 2 Valitse ajastimen säädön ohjelma painikkeiden 3 4 E MHEG-5-ohjelma (vain IsoBritannia) Tietyt palvelut lähettävät ohjelmia, joihin on koodattu MHEG -ohjelma, jonka avulla voidaan käyttää DTV:tä interaktiivisesti. Jos MHEG-5-ohjelma on käytössä, se käynnistyy painettaessa painiketta m. a/b/c/d avulla ja paina sitten ;. Paina c/d valitaksesi asetuksen "Peruuta" ja paina sitten ;. Paina c/d valitaksesi "Kyllä" ja paina sitten ;. Peruuttaminen kauko-ohjaimen painikkeella B Aina, kun painat painiketta m, ruutu muuttuu alla kuvatulla tavalla. Painamalla painiketta m uudelleen saat teksti-tv:n näkyviin oikeanpuoleiseen ruutuun ja tavallisen kuvan vasemmanpuoleiseen. HUOMAA (Vain sarja 636) 1 Paina EPG. 2 Tuo näkyviin ajastinsäädön lista painamalla B. 3 Valitse painikkeiden a/b avulla ohjelma, jonka 4 5 HUOMAA Teksti-TV ei toimi, jos valittu signaalityyppi on RGB (Sivu 43). ajastuksen säädön haluat peruuttaa, ja paina sitten ;. Paina c/d valitaksesi asetuksen "Peruuta" ja paina sitten ;. Paina c/d valitaksesi "Kyllä" ja paina sitten ;. Teksti-TV:n käytön painikkeet Painikkeet Kuvaus Suurenna tai pienennä sivunumeroa. :r/s Numeropainikkeet Sivut voidaan valita suoraan 0_9 painikkeilla 0_9. 23 MHEG-5-sisältöä voi katsella, vaikkei "Verkon säätö" -toimintoa suoriteta. Lisäksi "Verkon säätö" mahdollistaa ylimääräisen sisällön kuten interaktiivisen sisällön katselun polkua "Valikko" > "Säätö" > "Katselusäätö" > "Verkon säätö". MHEG-5-sisältöä ei voi katsella, kun MHEG-5-sisältö ei ole lähetys, vaikka sopiva "Verkon säätö" tehdään. Tarkasta huolellisesti lähetysohjelma. Ulkoisten laitteiden liittäminen Liitäntöjen esittely Tässä TV:ssä on alla kuvatut liittimet. Etsi johto, joka vastaa TV:n liitintä, ja liitä laite. E Ennen liittämistä... Muista katkaista TV:stä ja muista laitteista virta ennen liitäntöjen tekemistä. Liitä johto lujasti liittimeen tai liittimiin. Lue kunkin ulkoisen laitteen käyttöohjeet huolellisesti ja katso liitäntätyyppitiedot. Näin saat parhaan mahdollisen äänen ja kuvan laadun, ja TV-vastaanottimen ja liitetyn laitteen mahdollisuuksia voidaan käyttää hyväksi parhaalla mahdollisella tavalla. ø 3,5 mm stereominiliitinjohto DVI/HDMI-kaapeli HDMI-laite (sivu 25) Aidoksi todistettu HDMI-kaapeli Aidoksi todistettu HDMI-kaapeli Pelikonsoli tai videokamera (sivu 27) Muiden laitteiden liitäntätapa w Tietokone Sivu 54 AVkaapeli w USB-laite Sivu 46 Komponenttikaapeli Videonauhoituslaite (Sivut 2627) Audiokaapeli w Internet Sivut 59 ja 60 SCART-kaapeli Audiokaapeli Audiolaite (sivu 27) tai Optinen audiokaapeli 24 Ulkoisten laitteiden liittäminen Videoliitännät HDMI-liitäntä E DVD-soitin tai -nauhuri E Blu-ray-soitin tai -nauhuri E Pelikonsoli DVI/HDMI-muunnos DVI/HDMI-kaapelia käyttämällä DVD:n digitaaliset kuvasignaalit voidaan toistaa myös yhteensopivan HDMIliitännän kautta. Ääni on syötettävä erikseen. Kun yhdistät DVI/HDMI-kaapelin HDMI-liittimeen, vastaanotettava kuva ei ehkä ole selvä. Sekä HDMI:ssä että DVI:ssä käytetään samaa HDCP-kopiointisuojaustapaa. Esimerkki laitteista, jotka voidaan liittää HDMI-liitäntöjen avulla on mahdollista välittää digitaalista kuvaa ja ääntä soittimesta tai nauhurista liitäntäkaapelin avulla. Digitaalinen kuva- ja äänitieto välittyy ilman tietojen pakkausta ja siksi laadun heikkenemistä ei tapahdu. Analogidigitaalimuunnos ei ole enää tarpeen liitetyissä laitteissa, mikä myös aiheuttaisi laadun heikkenemisen. E HDMI 2 -liitintä käytettäessä Äänisignaalin tulolähde on säädettävä liitetyn HDMI-kaapelin tyypin mukaan (lisätietoja on sivulla 42). Aidoksi todistettu HDMI-kaapeli 1 Paina b valitaksesi "Tulo"-valikosta "HDMI 2" ja paina sitten ;. 2 Siirry ruutuun "Valikko" > "Säätö" > "Vaihtoehdot" > "Liittimen säätö" > "Äänivalinta" ja valitse "HDMI (digitaalinen)".

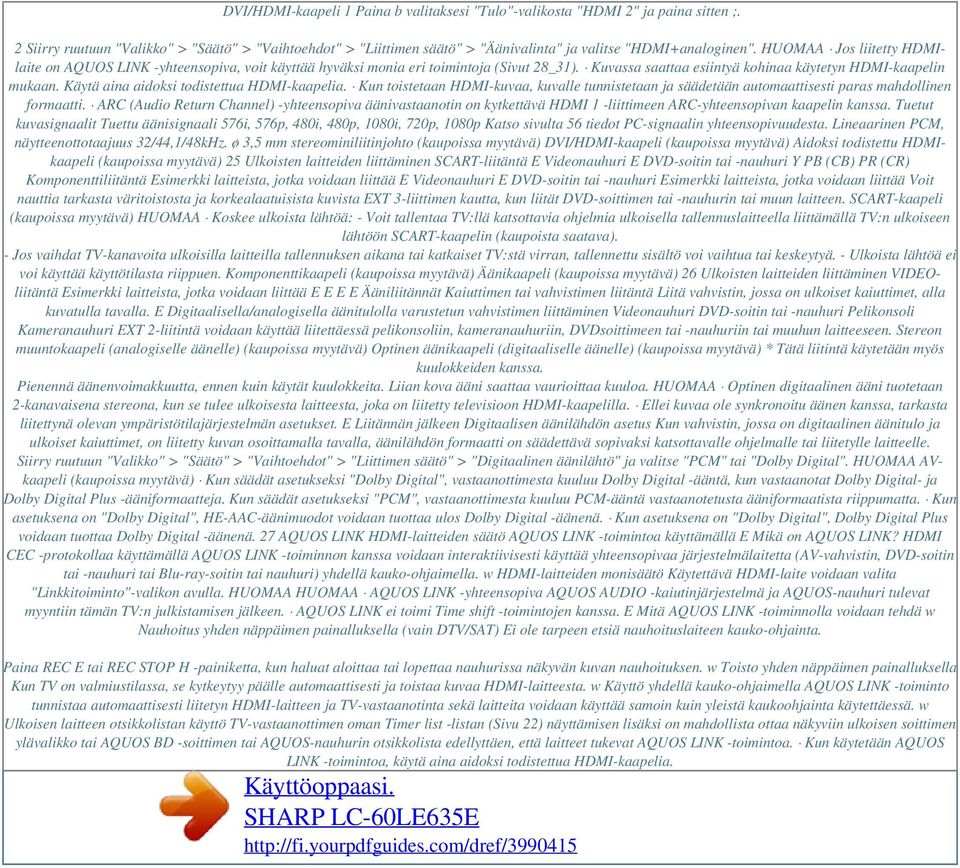

17 Powered by TCPDF ( DVI/HDMI-kaapeli 1 Paina b valitaksesi "Tulo"-valikosta "HDMI 2" ja paina sitten ;. 2 Siirry ruutuun "Valikko" > "Säätö" > "Vaihtoehdot" > "Liittimen säätö" > "Äänivalinta" ja valitse "HDMI+analoginen". HUOMAA Jos liitetty HDMIlaite on AQUOS LINK -yhteensopiva, voit käyttää hyväksi monia eri toimintoja (Sivut 28_31). Kuvassa saattaa esiintyä kohinaa käytetyn HDMI-kaapelin mukaan. Käytä aina aidoksi todistettua HDMI-kaapelia. Kun toistetaan HDMI-kuvaa, kuvalle tunnistetaan ja säädetään automaattisesti paras mahdollinen formaatti. ARC (Audio Return Channel) -yhteensopiva äänivastaanotin on kytkettävä HDMI 1 -liittimeen ARC-yhteensopivan kaapelin kanssa. Tuetut kuvasignaalit Tuettu äänisignaali 576i, 576p, 480i, 480p, 1080i, 720p, 1080p Katso sivulta 56 tiedot PC-signaalin yhteensopivuudesta. Lineaarinen PCM, näytteenottotaajuus 32/44,1/48kHz. ø 3,5 mm stereominiliitinjohto (kaupoissa myytävä) DVI/HDMI-kaapeli (kaupoissa myytävä) Aidoksi todistettu HDMIkaapeli (kaupoissa myytävä) 25 Ulkoisten laitteiden liittäminen SCART-liitäntä E Videonauhuri E DVD-soitin tai -nauhuri Y PB (CB) PR (CR) Komponenttiliitäntä Esimerkki laitteista, jotka voidaan liittää E Videonauhuri E DVD-soitin tai -nauhuri Esimerkki laitteista, jotka voidaan liittää Voit nauttia tarkasta väritoistosta ja korkealaatuisista kuvista EXT 3-liittimen kautta, kun liität DVD-soittimen tai -nauhurin tai muun laitteen. SCART-kaapeli (kaupoissa myytävä) HUOMAA Koskee ulkoista lähtöä: - Voit tallentaa TV:llä katsottavia ohjelmia ulkoisella tallennuslaitteella liittämällä TV:n ulkoiseen lähtöön SCART-kaapelin (kaupoista saatava). - Jos vaihdat TV-kanavoita ulkoisilla laitteilla tallennuksen aikana tai katkaiset TV:stä virran, tallennettu sisältö voi vaihtua tai keskeytyä. - Ulkoista lähtöä ei voi käyttää käyttötilasta riippuen. Komponenttikaapeli (kaupoissa myytävä) Äänikaapeli (kaupoissa myytävä) 26 Ulkoisten laitteiden liittäminen VIDEOliitäntä Esimerkki laitteista, jotka voidaan liittää E E E E Ääniliitännät Kaiuttimen tai vahvistimen liitäntä Liitä vahvistin, jossa on ulkoiset kaiuttimet, alla kuvatulla tavalla. E Digitaalisella/analogisella äänitulolla varustetun vahvistimen liittäminen Videonauhuri DVD-soitin tai -nauhuri Pelikonsoli Kameranauhuri EXT 2-liitintä voidaan käyttää liitettäessä pelikonsoliin, kameranauhuriin, DVDsoittimeen tai -nauhuriin tai muuhun laitteeseen. Stereon muuntokaapeli (analogiselle äänelle) (kaupoissa myytävä) Optinen äänikaapeli (digitaaliselle äänelle) (kaupoissa myytävä) * Tätä liitintä käytetään myös kuulokkeiden kanssa. Pienennä äänenvoimakkuutta, ennen kuin käytät kuulokkeita. Liian kova ääni saattaa vaurioittaa kuuloa. HUOMAA Optinen digitaalinen ääni tuotetaan 2-kanavaisena stereona, kun se tulee ulkoisesta laitteesta, joka on liitetty televisioon HDMI-kaapelilla. Ellei kuvaa ole synkronoitu äänen kanssa, tarkasta liitettynä olevan ympäristötilajärjestelmän asetukset. E Liitännän jälkeen Digitaalisen äänilähdön asetus Kun vahvistin, jossa on digitaalinen äänitulo ja ulkoiset kaiuttimet, on liitetty kuvan osoittamalla tavalla, äänilähdön formaatti on säädettävä sopivaksi katsottavalle ohjelmalle tai liitetylle laitteelle. Siirry ruutuun "Valikko" > "Säätö" > "Vaihtoehdot" > "Liittimen säätö" > "Digitaalinen äänilähtö" ja valitse "PCM" tai "Dolby Digital". HUOMAA AVkaapeli (kaupoissa myytävä) Kun säädät asetukseksi "Dolby Digital", vastaanottimesta kuuluu Dolby Digital -ääntä, kun vastaanotat Dolby Digital- ja Dolby Digital Plus -ääniformaatteja. Kun säädät asetukseksi "PCM", vastaanottimesta kuuluu PCM-ääntä vastaanotetusta ääniformaatista riippumatta. Kun asetuksena on "Dolby Digital", HE-AAC-äänimuodot voidaan tuottaa ulos Dolby Digital -äänenä. Kun asetuksena on "Dolby Digital", Dolby Digital Plus voidaan tuottaa Dolby Digital -äänenä. 27 AQUOS LINK HDMI-laitteiden säätö AQUOS LINK -toimintoa käyttämällä E Mikä on AQUOS LINK? HDMI CEC -protokollaa käyttämällä AQUOS LINK -toiminnon kanssa voidaan interaktiivisesti käyttää yhteensopivaa järjestelmälaitetta (AV-vahvistin, DVD-soitin tai -nauhuri tai Blu-ray-soitin tai nauhuri) yhdellä kauko-ohjaimella. w HDMI-laitteiden monisäätö Käytettävä HDMI-laite voidaan valita "Linkkitoiminto"-valikon avulla. HUOMAA HUOMAA AQUOS LINK -yhteensopiva AQUOS AUDIO -kaiutinjärjestelmä ja AQUOS-nauhuri tulevat myyntiin tämän TV:n julkistamisen jälkeen. AQUOS LINK ei toimi Time shift -toimintojen kanssa. E Mitä AQUOS LINK -toiminnolla voidaan tehdä w Nauhoitus yhden näppäimen painalluksella (vain DTV/SAT) Ei ole tarpeen etsiä nauhoituslaiteen kauko-ohjainta. Paina REC E tai REC STOP H -painiketta, kun haluat aloittaa tai lopettaa nauhurissa näkyvän kuvan nauhoituksen. w Toisto yhden näppäimen painalluksella Kun TV on valmiustilassa, se kytkeytyy päälle automaattisesti ja toistaa kuvaa HDMI-laitteesta. w Käyttö yhdellä kauko-ohjaimella AQUOS LINK -toiminto tunnistaa automaattisesti liitetyn HDMI-laitteen ja TV-vastaanotinta sekä laitteita voidaan käyttää samoin kuin yleistä kaukoohjainta käytettäessä. w Ulkoisen laitteen otsikkolistan käyttö TV-vastaanottimen oman Timer list -listan (Sivu 22) näyttämisen lisäksi on mahdollista ottaa näkyviin ulkoisen soittimen ylävalikko tai AQUOS BD -soittimen tai AQUOS-nauhurin otsikkolista edellyttäen, että laitteet tukevat AQUOS LINK -toimintoa. Kun käytetään AQUOS LINK -toimintoa, käytä aina aidoksi todistettua HDMI-kaapelia.
