1 Tietokoneen esittely Käyttöopas

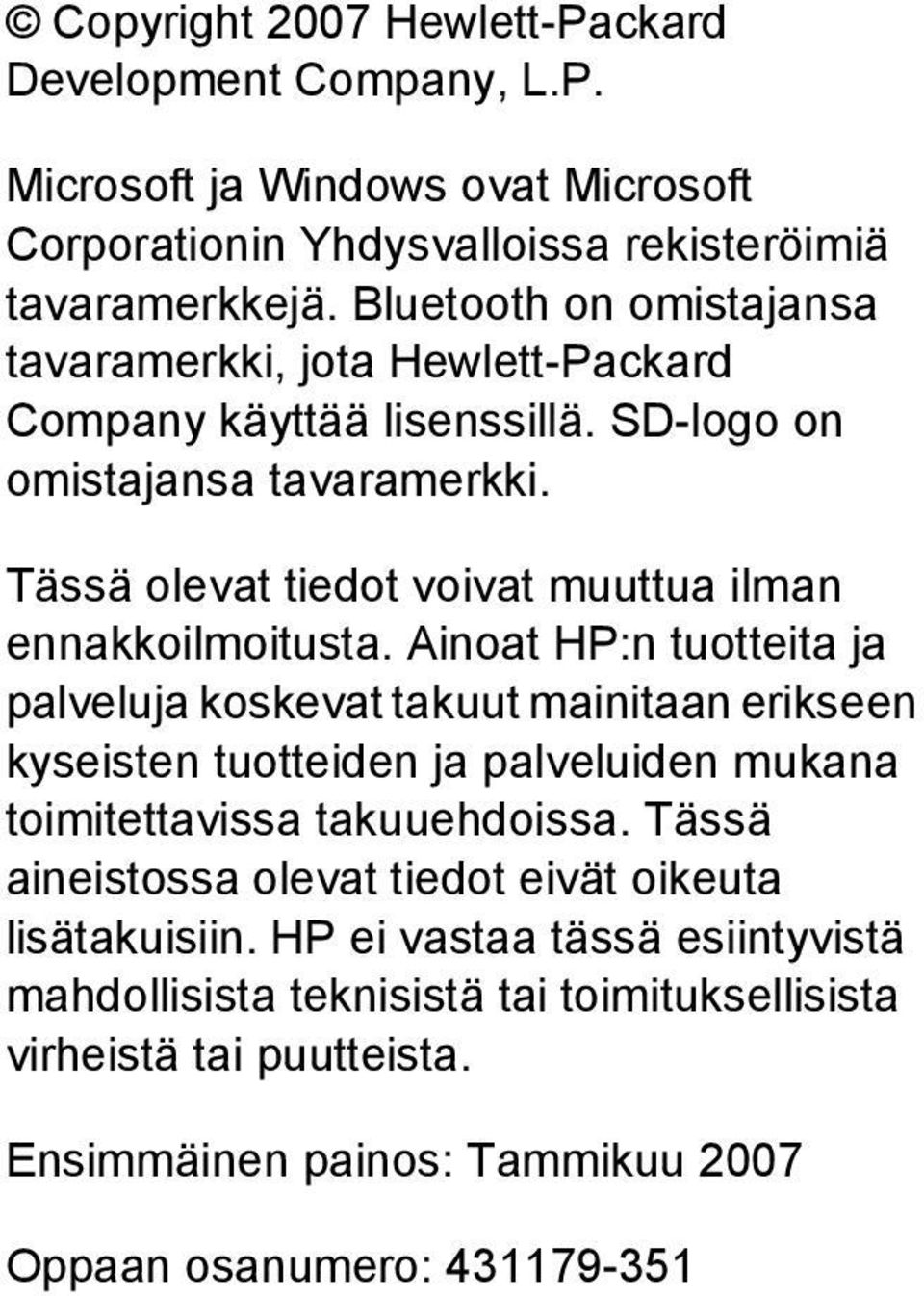

2 Copyright 2007 Hewlett-Packard Development Company, L.P. Microsoft ja Windows ovat Microsoft Corporationin Yhdysvalloissa rekisteröimiä tavaramerkkejä. Bluetooth on omistajansa tavaramerkki, jota Hewlett-Packard Company käyttää lisenssillä. SD-logo on omistajansa tavaramerkki. Tässä olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Ainoat HP:n tuotteita ja palveluja koskevat takuut mainitaan erikseen kyseisten tuotteiden ja palveluiden mukana toimitettavissa takuuehdoissa. Tässä aineistossa olevat tiedot eivät oikeuta lisätakuisiin. HP ei vastaa tässä esiintyvistä mahdollisista teknisistä tai toimituksellisista virheistä tai puutteista. Ensimmäinen painos: Tammikuu 2007 Oppaan osanumero:

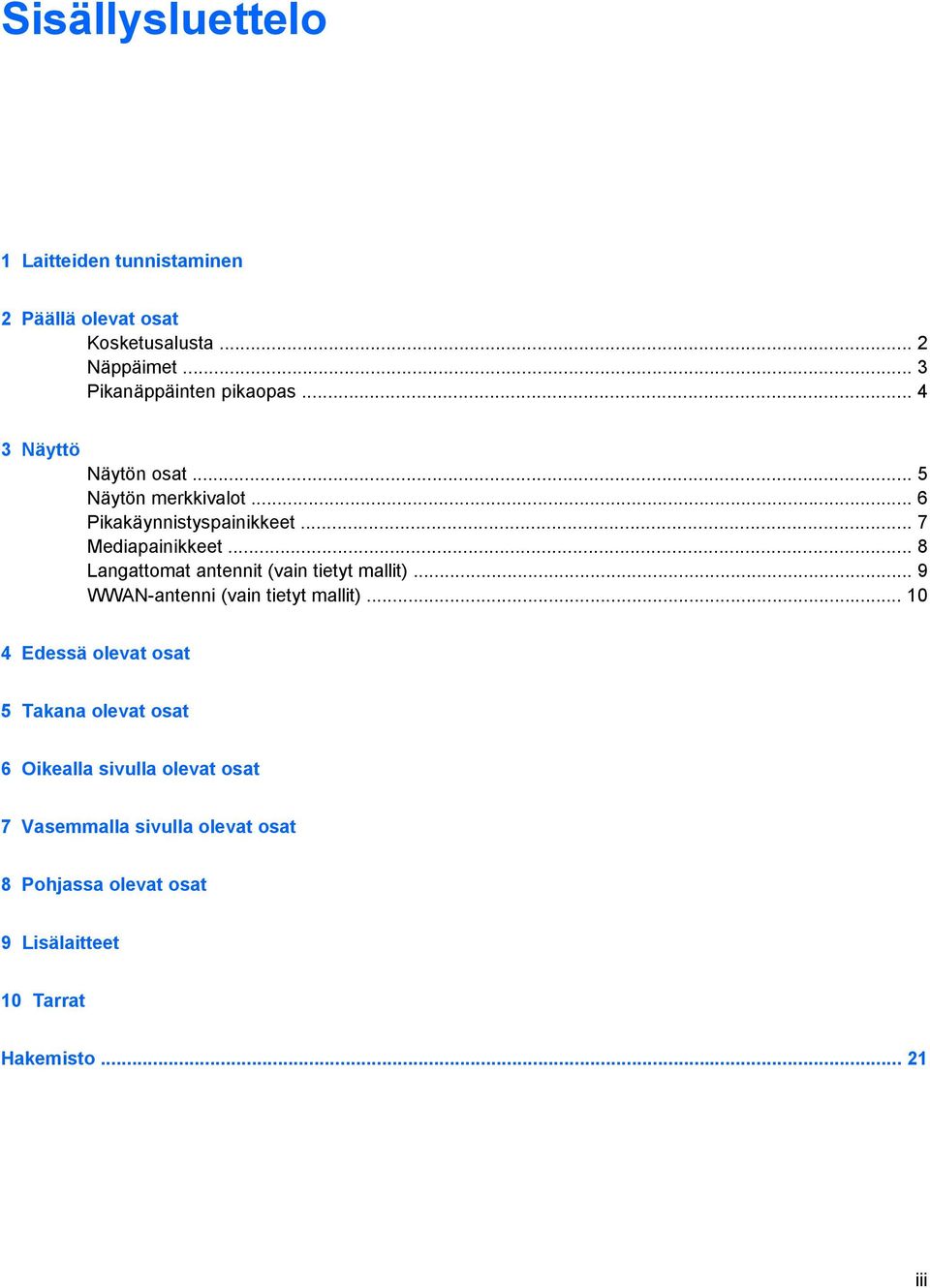

3 Sisällysluettelo 1 Laitteiden tunnistaminen 2 Päällä olevat osat Kosketusalusta... 2 Näppäimet... 3 Pikanäppäinten pikaopas Näyttö Näytön osat... 5 Näytön merkkivalot... 6 Pikakäynnistyspainikkeet... 7 Mediapainikkeet... 8 Langattomat antennit (vain tietyt mallit)... 9 WWAN-antenni (vain tietyt mallit) Edessä olevat osat 5 Takana olevat osat 6 Oikealla sivulla olevat osat 7 Vasemmalla sivulla olevat osat 8 Pohjassa olevat osat 9 Lisälaitteet 10 Tarrat Hakemisto FIWW iii

4 iv FIWW

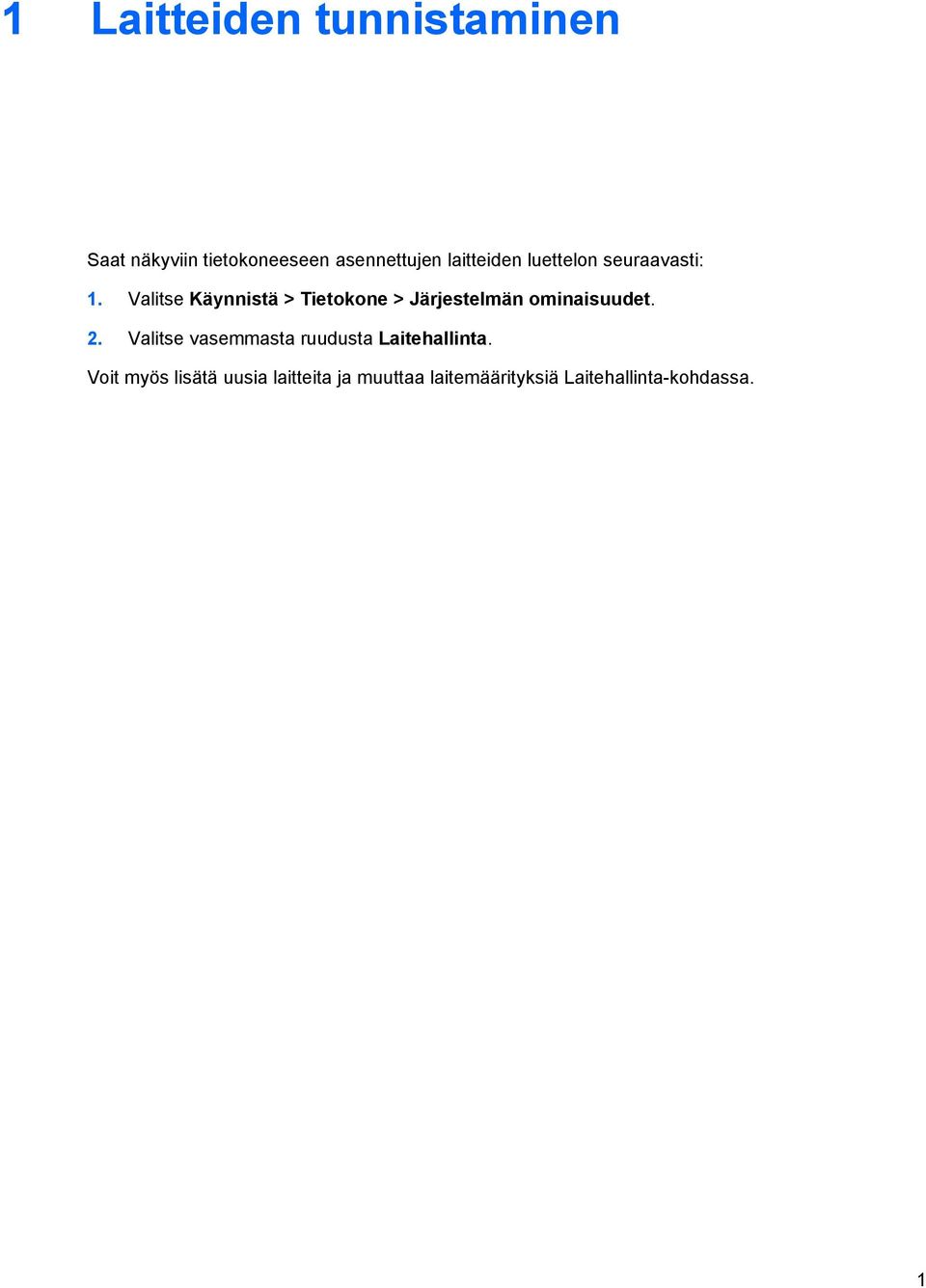

5 1 Laitteiden tunnistaminen Saat näkyviin tietokoneeseen asennettujen laitteiden luettelon seuraavasti: 1. Valitse Käynnistä > Tietokone > Järjestelmän ominaisuudet. 2. Valitse vasemmasta ruudusta Laitehallinta. Voit myös lisätä uusia laitteita ja muuttaa laitemäärityksiä Laitehallinta-kohdassa. FIWW 1

6 2 Päällä olevat osat Kosketusalusta Kohde (1) Kosketusalustan käynnistys/sammutuspainike Ottaa kosketusalustan käyttöön tai poistaa sen käytöstä. (2) Kosketusalusta* Siirtää osoitinta sekä valitsee ja aktivoi näytössä olevia kohteita. (3) Kosketusalustan vasen painike* Toimii kuten ulkoisen hiiren ykköspainike. (4) Kosketusalustan oikea painike* Toimii kuten ulkoisen hiiren kakkospainike. (5) Kosketusalustan vieritysalue* Vierittää näyttöä ylös tai alas. (6) Kosketusalustan merkkivalo Sininen: Kosketusalusta on käytössä. Keltainen: Kosketusalusta on poistettu käytöstä. *Taulukossa näkyvät tehdasasetukset. Osoitinlaitteiden asetuksia voit tarkastella ja muuttaa valitsemalla Start (Käynnistä) > Control Panel (Ohjauspaneeli) > Hardware and Sound (Laitteisto ja äänet) > Mouse (Hiiri). 2 Luku 2 Päällä olevat osat FIWW

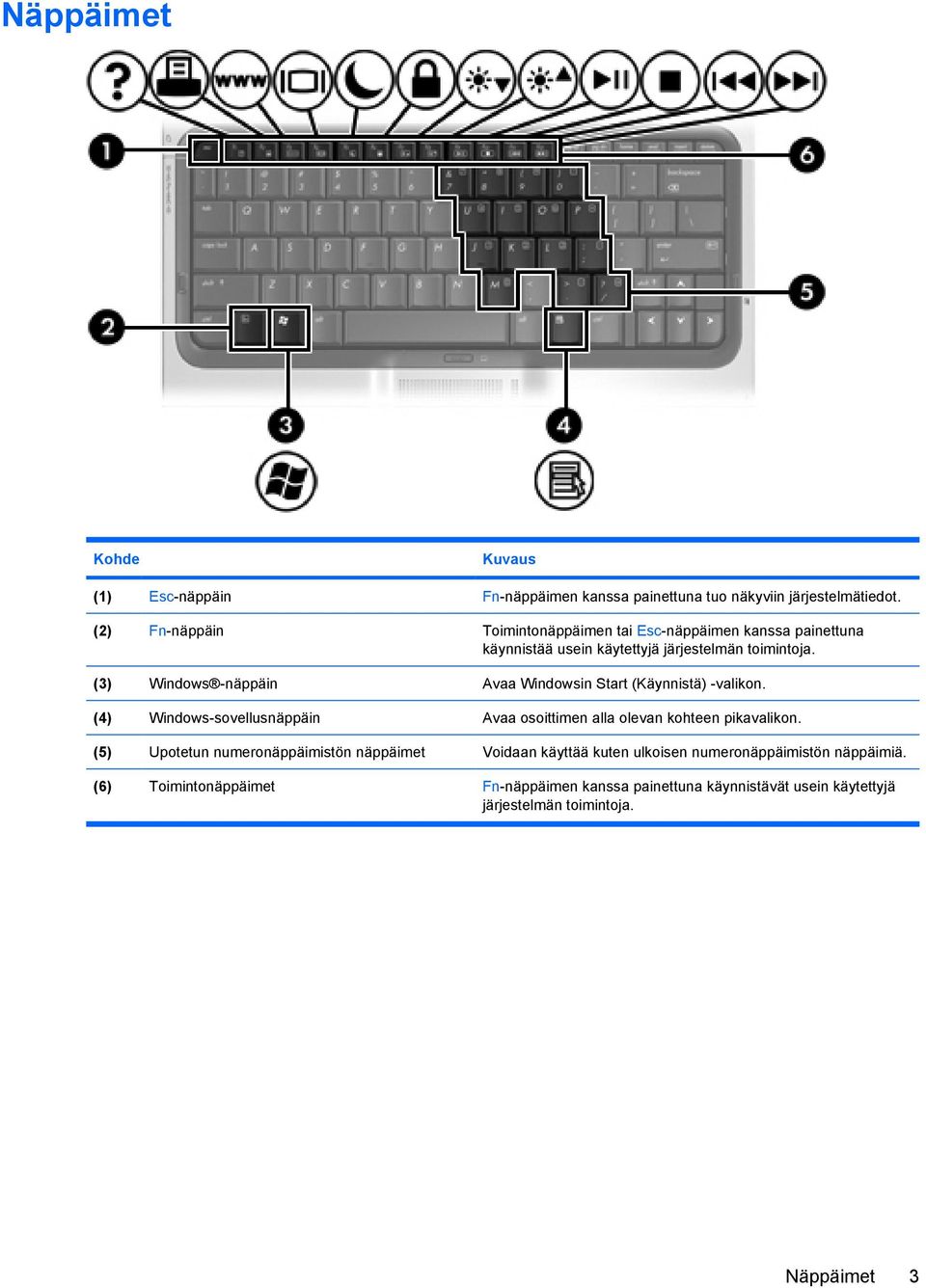

7 Näppäimet Kohde (1) Esc-näppäin Fn-näppäimen kanssa painettuna tuo näkyviin järjestelmätiedot. (2) Fn-näppäin Toimintonäppäimen tai Esc-näppäimen kanssa painettuna käynnistää usein käytettyjä järjestelmän toimintoja. (3) Windows -näppäin Avaa Windowsin Start (Käynnistä) -valikon. (4) Windows-sovellusnäppäin Avaa osoittimen alla olevan kohteen pikavalikon. (5) Upotetun numeronäppäimistön näppäimet Voidaan käyttää kuten ulkoisen numeronäppäimistön näppäimiä. (6) Toimintonäppäimet Fn-näppäimen kanssa painettuna käynnistävät usein käytettyjä järjestelmän toimintoja. FIWW Näppäimet 3

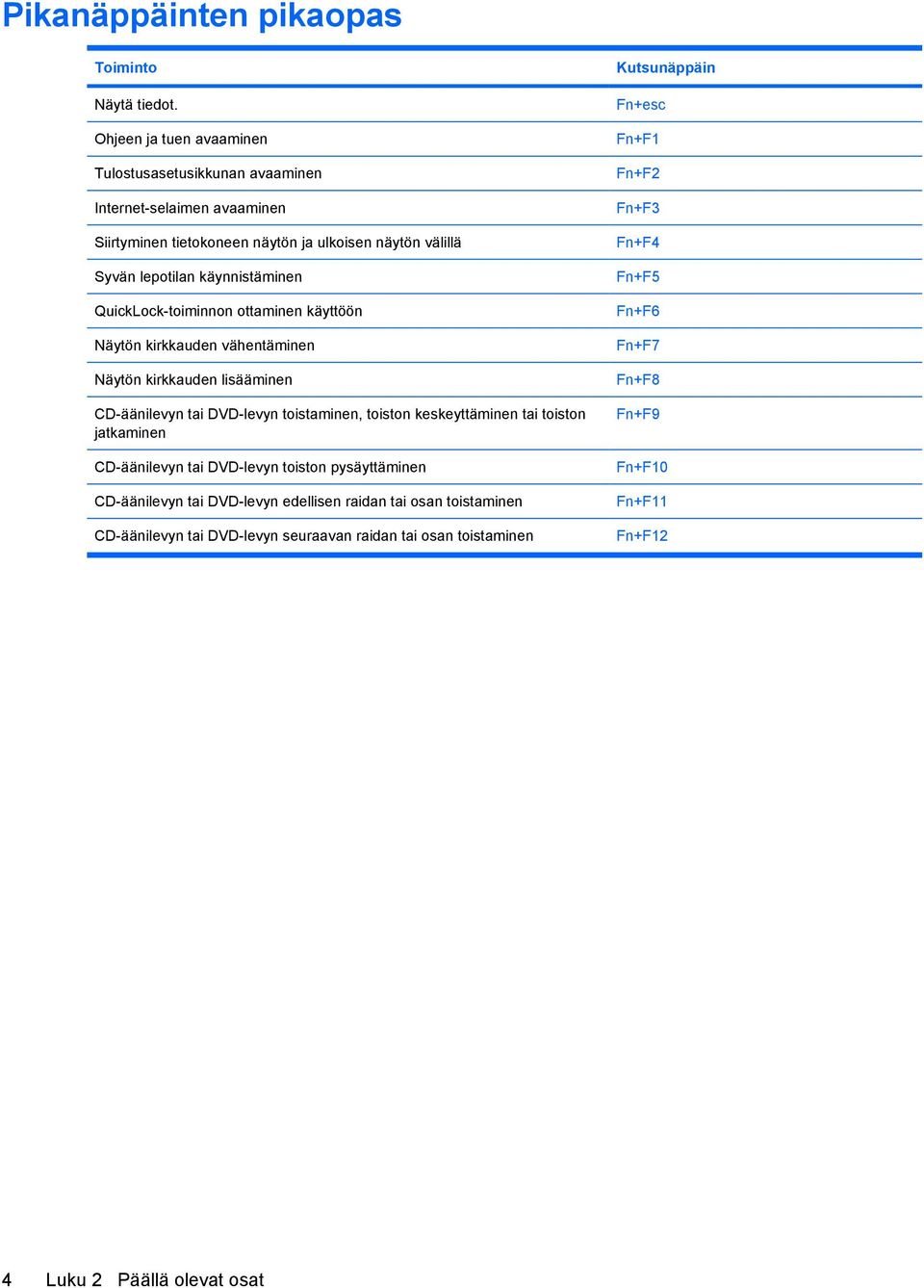

8 Pikanäppäinten pikaopas Toiminto Näytä tiedot. Ohjeen ja tuen avaaminen Tulostusasetusikkunan avaaminen Internet-selaimen avaaminen Siirtyminen tietokoneen näytön ja ulkoisen näytön välillä Syvän lepotilan käynnistäminen QuickLock-toiminnon ottaminen käyttöön Näytön kirkkauden vähentäminen Näytön kirkkauden lisääminen CD-äänilevyn tai DVD-levyn toistaminen, toiston keskeyttäminen tai toiston jatkaminen CD-äänilevyn tai DVD-levyn toiston pysäyttäminen CD-äänilevyn tai DVD-levyn edellisen raidan tai osan toistaminen CD-äänilevyn tai DVD-levyn seuraavan raidan tai osan toistaminen Kutsunäppäin Fn+esc Fn+F1 Fn+F2 Fn+F3 Fn+F4 Fn+F5 Fn+F6 Fn+F7 Fn+F8 Fn+F9 Fn+F10 Fn+F11 Fn+F12 4 Luku 2 Päällä olevat osat FIWW

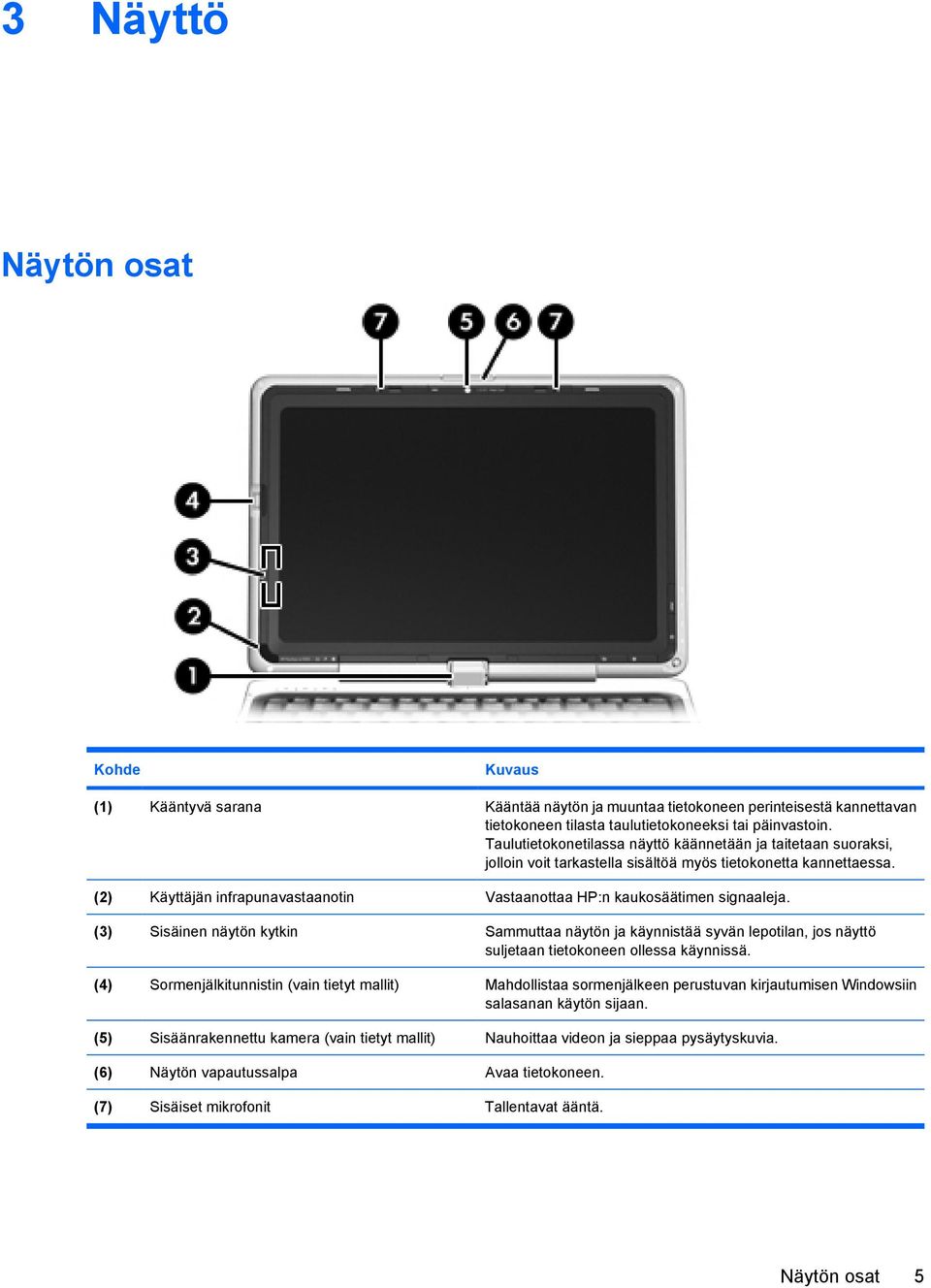

9 3 Näyttö Näytön osat Kohde (1) Kääntyvä sarana Kääntää näytön ja muuntaa tietokoneen perinteisestä kannettavan tietokoneen tilasta taulutietokoneeksi tai päinvastoin. Taulutietokonetilassa näyttö käännetään ja taitetaan suoraksi, jolloin voit tarkastella sisältöä myös tietokonetta kannettaessa. (2) Käyttäjän infrapunavastaanotin Vastaanottaa HP:n kaukosäätimen signaaleja. (3) Sisäinen näytön kytkin Sammuttaa näytön ja käynnistää syvän lepotilan, jos näyttö suljetaan tietokoneen ollessa käynnissä. (4) Sormenjälkitunnistin (vain tietyt mallit) Mahdollistaa sormenjälkeen perustuvan kirjautumisen Windowsiin salasanan käytön sijaan. (5) Sisäänrakennettu kamera (vain tietyt mallit) Nauhoittaa videon ja sieppaa pysäytyskuvia. (6) Näytön vapautussalpa Avaa tietokoneen. (7) Sisäiset mikrofonit Tallentavat ääntä. FIWW Näytön osat 5

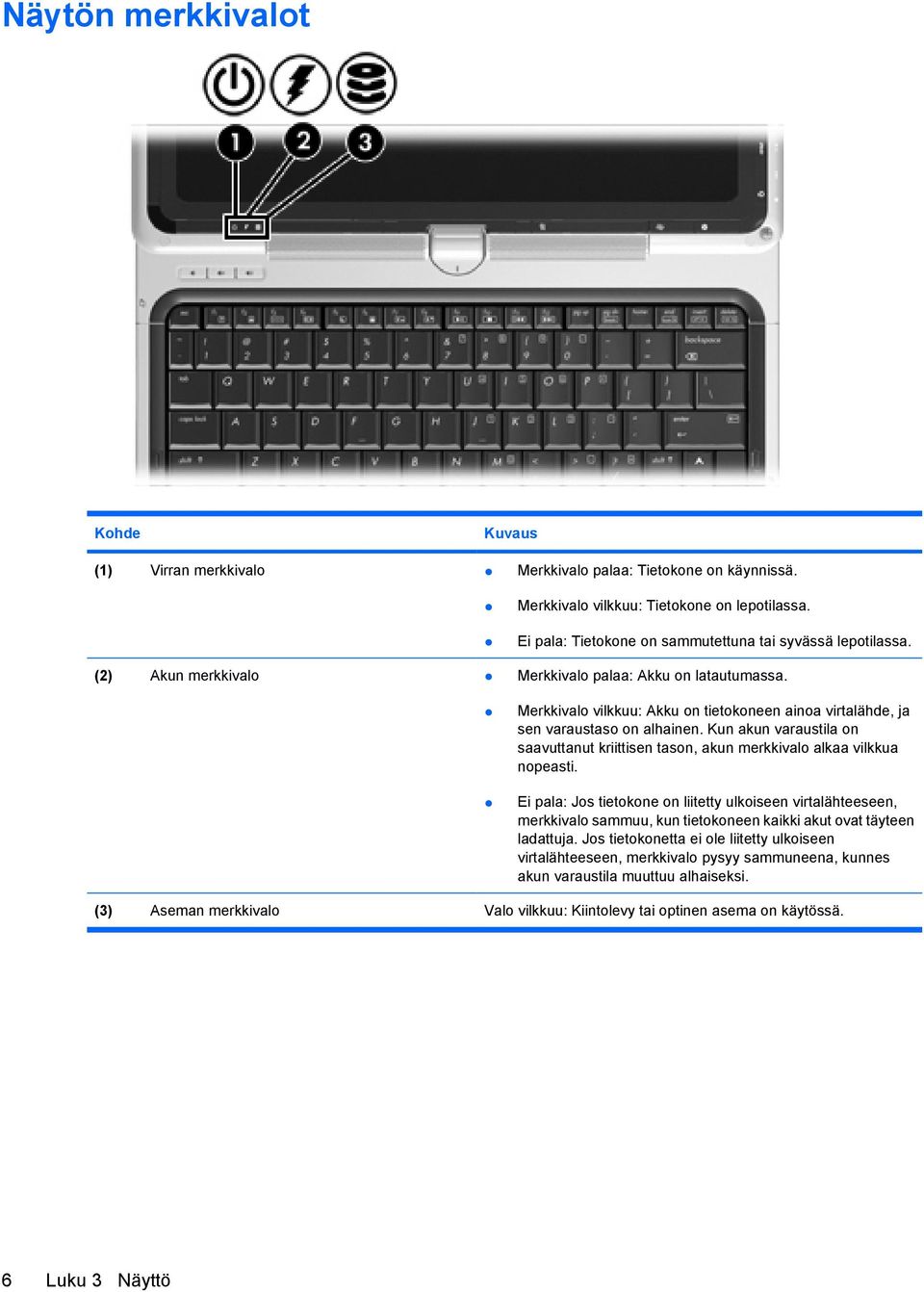

10 Näytön merkkivalot Kohde (1) Virran merkkivalo Merkkivalo palaa: Tietokone on käynnissä. Merkkivalo vilkkuu: Tietokone on lepotilassa. Ei pala: Tietokone on sammutettuna tai syvässä lepotilassa. (2) Akun merkkivalo Merkkivalo palaa: Akku on latautumassa. Merkkivalo vilkkuu: Akku on tietokoneen ainoa virtalähde, ja sen varaustaso on alhainen. Kun akun varaustila on saavuttanut kriittisen tason, akun merkkivalo alkaa vilkkua nopeasti. Ei pala: Jos tietokone on liitetty ulkoiseen virtalähteeseen, merkkivalo sammuu, kun tietokoneen kaikki akut ovat täyteen ladattuja. Jos tietokonetta ei ole liitetty ulkoiseen virtalähteeseen, merkkivalo pysyy sammuneena, kunnes akun varaustila muuttuu alhaiseksi. (3) Aseman merkkivalo Valo vilkkuu: Kiintolevy tai optinen asema on käytössä. 6 Luku 3 Näyttö FIWW

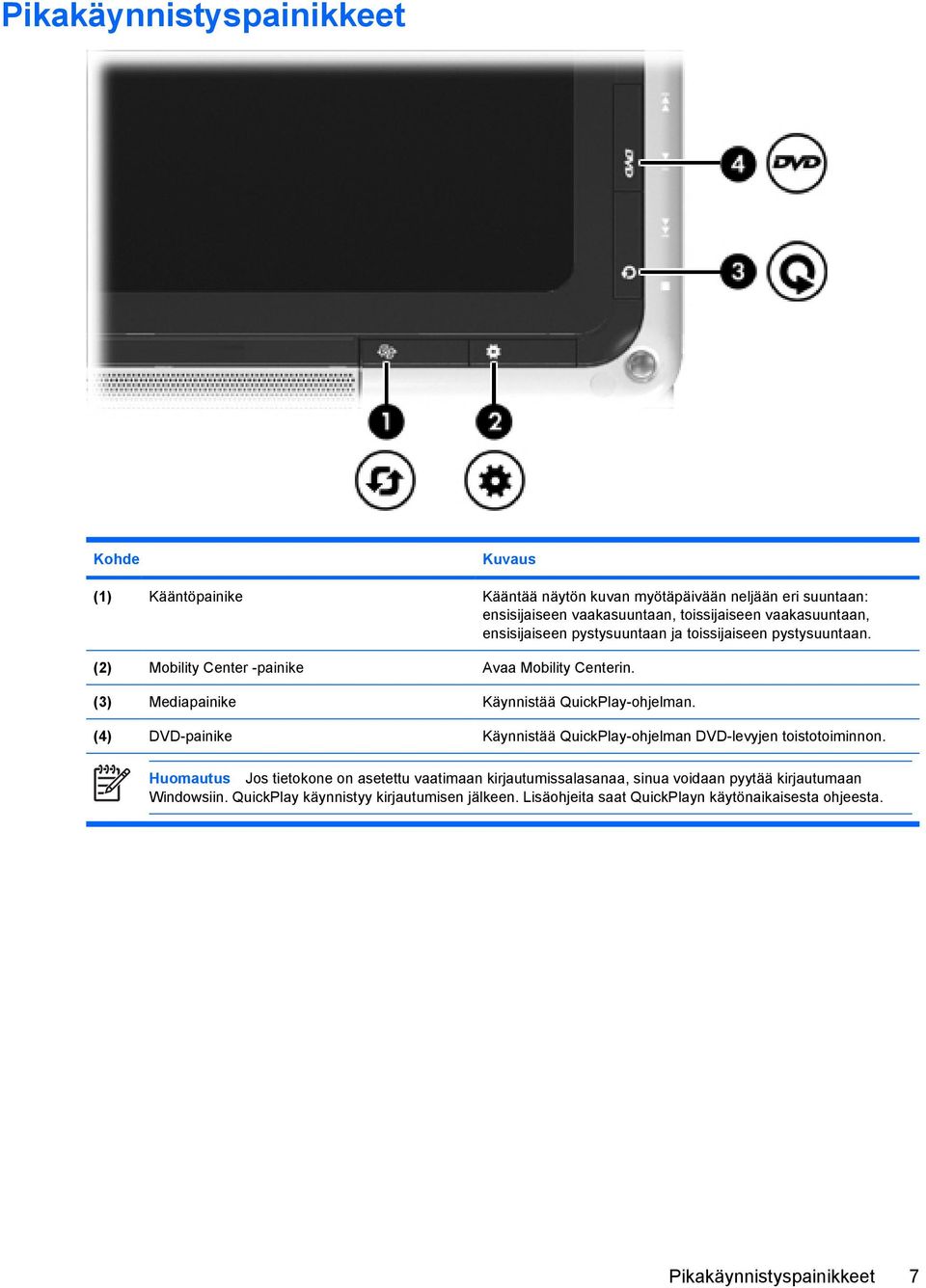

11 Pikakäynnistyspainikkeet Kohde (1) Kääntöpainike Kääntää näytön kuvan myötäpäivään neljään eri suuntaan: ensisijaiseen vaakasuuntaan, toissijaiseen vaakasuuntaan, ensisijaiseen pystysuuntaan ja toissijaiseen pystysuuntaan. (2) Mobility Center -painike Avaa Mobility Centerin. (3) Mediapainike Käynnistää QuickPlay-ohjelman. (4) DVD-painike Käynnistää QuickPlay-ohjelman DVD-levyjen toistotoiminnon. Huomautus Jos tietokone on asetettu vaatimaan kirjautumissalasanaa, sinua voidaan pyytää kirjautumaan Windowsiin. QuickPlay käynnistyy kirjautumisen jälkeen. Lisäohjeita saat QuickPlayn käytönaikaisesta ohjeesta. FIWW Pikakäynnistyspainikkeet 7

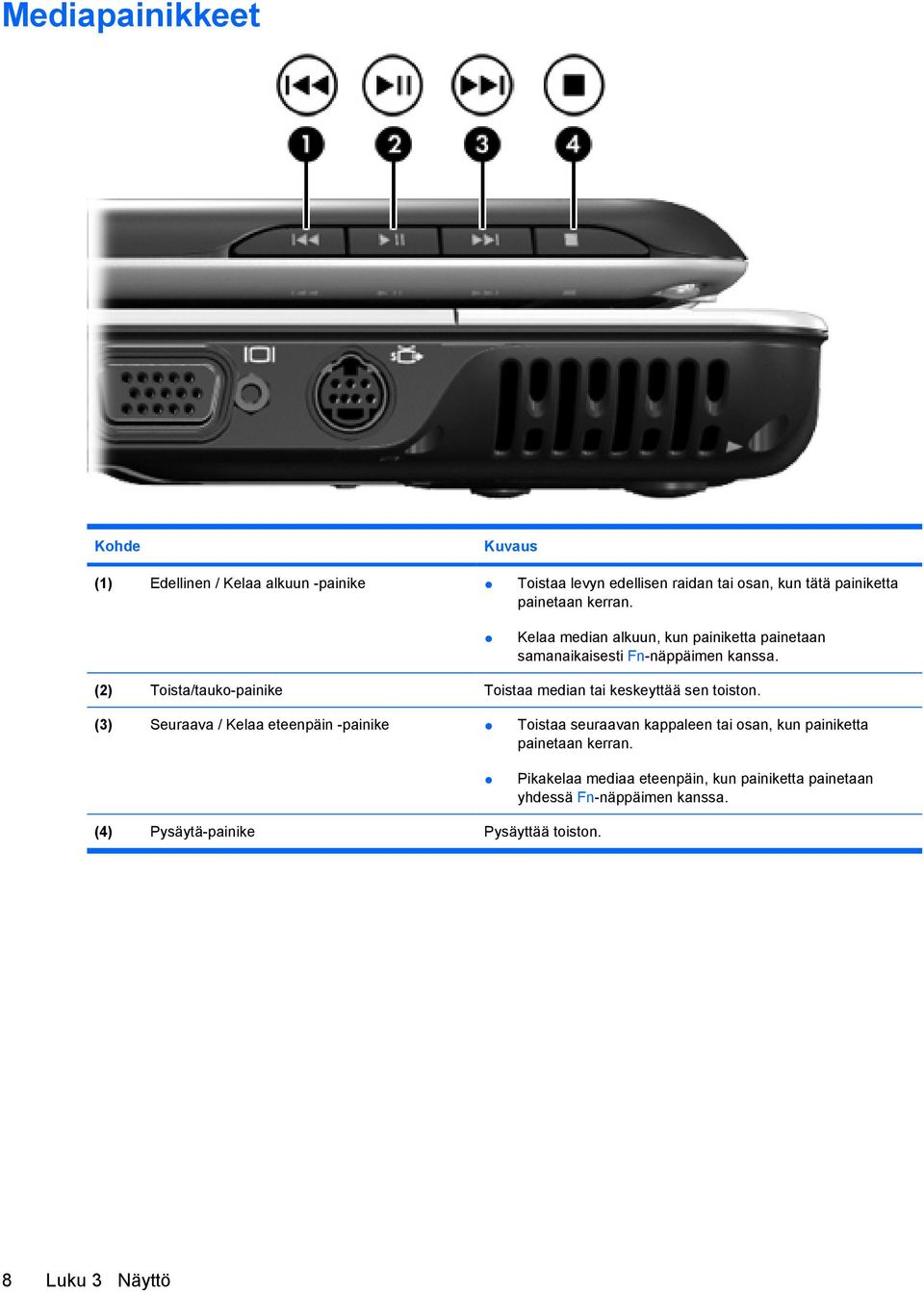

12 Mediapainikkeet Kohde (1) Edellinen / Kelaa alkuun -painike Toistaa levyn edellisen raidan tai osan, kun tätä painiketta painetaan kerran. Kelaa median alkuun, kun painiketta painetaan samanaikaisesti Fn-näppäimen kanssa. (2) Toista/tauko-painike Toistaa median tai keskeyttää sen toiston. (3) Seuraava / Kelaa eteenpäin -painike Toistaa seuraavan kappaleen tai osan, kun painiketta painetaan kerran. Pikakelaa mediaa eteenpäin, kun painiketta painetaan yhdessä Fn-näppäimen kanssa. (4) Pysäytä-painike Pysäyttää toiston. 8 Luku 3 Näyttö FIWW

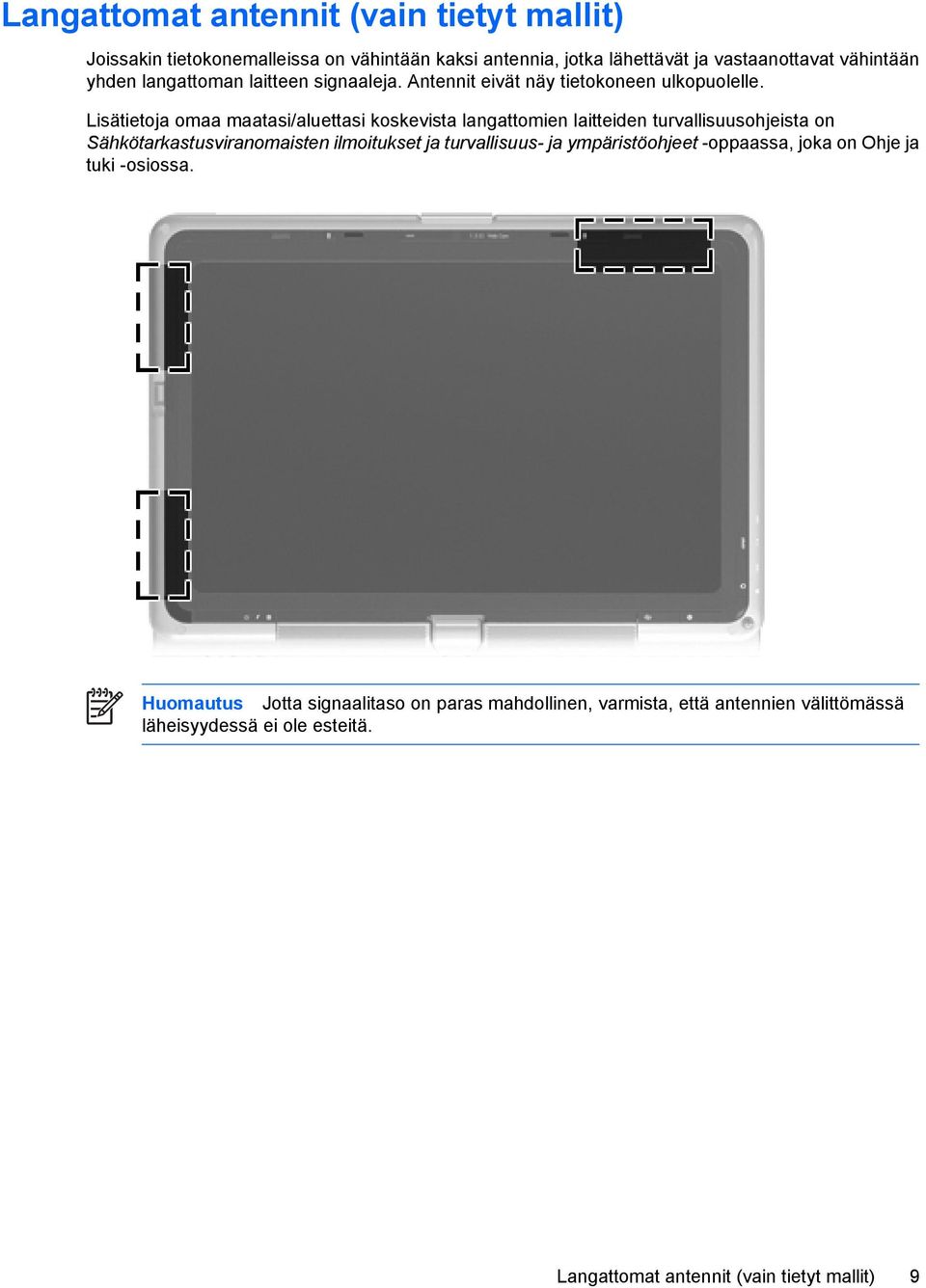

13 Langattomat antennit (vain tietyt mallit) Joissakin tietokonemalleissa on vähintään kaksi antennia, jotka lähettävät ja vastaanottavat vähintään yhden langattoman laitteen signaaleja. Antennit eivät näy tietokoneen ulkopuolelle. Lisätietoja omaa maatasi/aluettasi koskevista langattomien laitteiden turvallisuusohjeista on Sähkötarkastusviranomaisten ilmoitukset ja turvallisuus- ja ympäristöohjeet -oppaassa, joka on Ohje ja tuki -osiossa. Huomautus Jotta signaalitaso on paras mahdollinen, varmista, että antennien välittömässä läheisyydessä ei ole esteitä. FIWW Langattomat antennit (vain tietyt mallit) 9

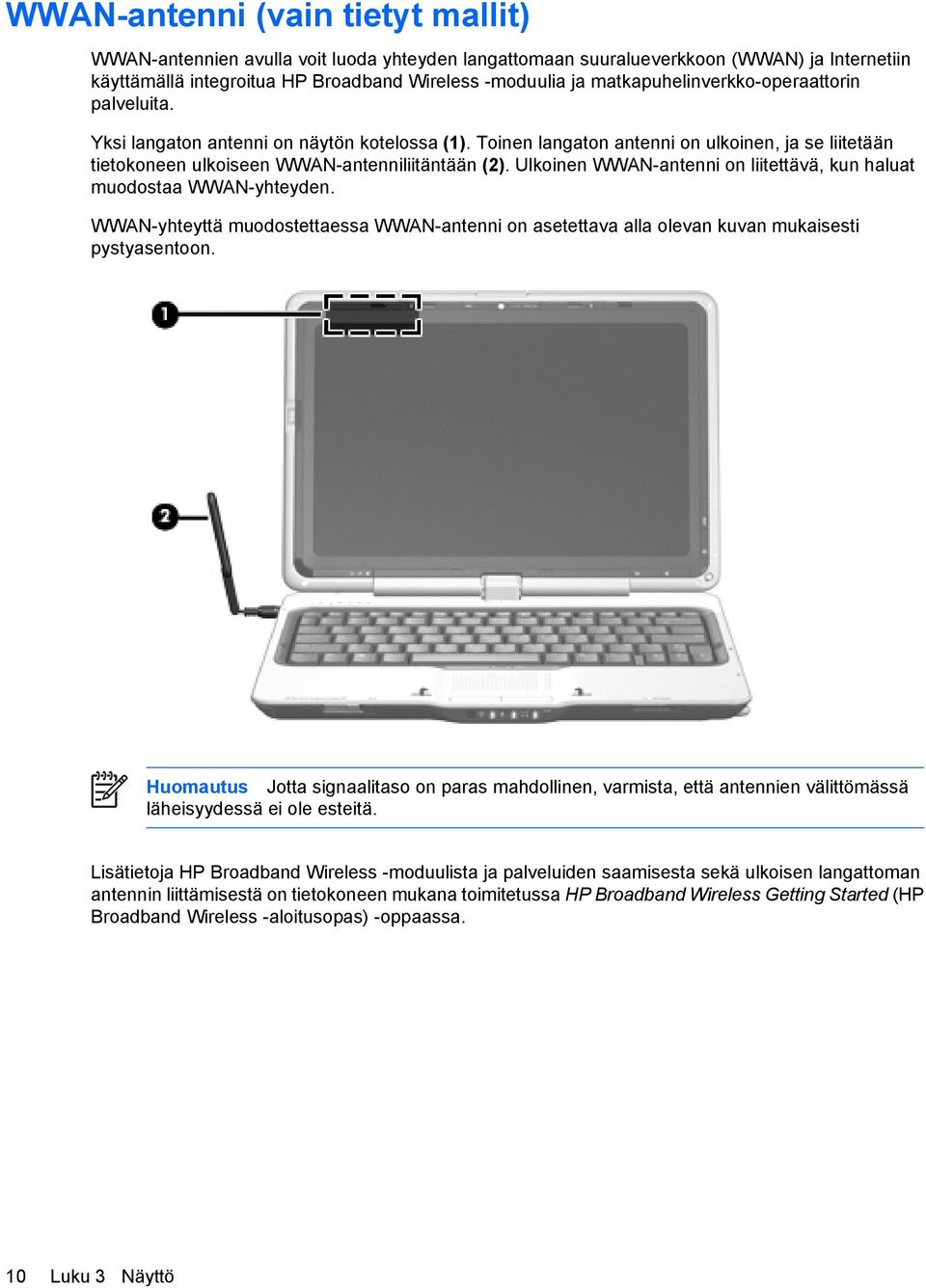

14 WWAN-antenni (vain tietyt mallit) WWAN-antennien avulla voit luoda yhteyden langattomaan suuralueverkkoon (WWAN) ja Internetiin käyttämällä integroitua HP Broadband Wireless -moduulia ja matkapuhelinverkko-operaattorin palveluita. Yksi langaton antenni on näytön kotelossa (1). Toinen langaton antenni on ulkoinen, ja se liitetään tietokoneen ulkoiseen WWAN-antenniliitäntään (2). Ulkoinen WWAN-antenni on liitettävä, kun haluat muodostaa WWAN-yhteyden. WWAN-yhteyttä muodostettaessa WWAN-antenni on asetettava alla olevan kuvan mukaisesti pystyasentoon. Huomautus Jotta signaalitaso on paras mahdollinen, varmista, että antennien välittömässä läheisyydessä ei ole esteitä. Lisätietoja HP Broadband Wireless -moduulista ja palveluiden saamisesta sekä ulkoisen langattoman antennin liittämisestä on tietokoneen mukana toimitetussa HP Broadband Wireless Getting Started (HP Broadband Wireless -aloitusopas) -oppaassa. 10 Luku 3 Näyttö FIWW

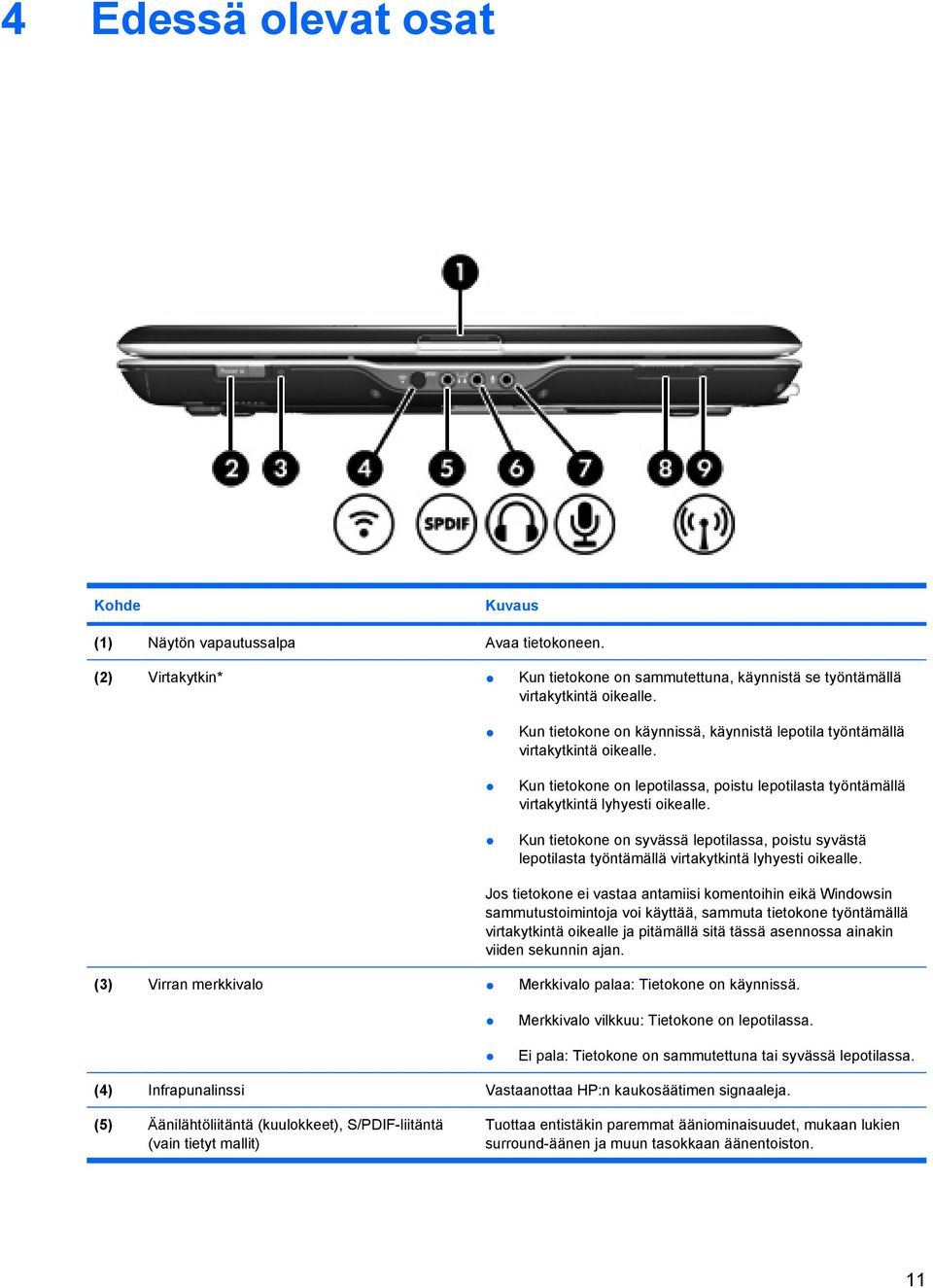

15 4 Edessä olevat osat Kohde (1) Näytön vapautussalpa Avaa tietokoneen. (2) Virtakytkin* Kun tietokone on sammutettuna, käynnistä se työntämällä virtakytkintä oikealle. Kun tietokone on käynnissä, käynnistä lepotila työntämällä virtakytkintä oikealle. Kun tietokone on lepotilassa, poistu lepotilasta työntämällä virtakytkintä lyhyesti oikealle. Kun tietokone on syvässä lepotilassa, poistu syvästä lepotilasta työntämällä virtakytkintä lyhyesti oikealle. Jos tietokone ei vastaa antamiisi komentoihin eikä Windowsin sammutustoimintoja voi käyttää, sammuta tietokone työntämällä virtakytkintä oikealle ja pitämällä sitä tässä asennossa ainakin viiden sekunnin ajan. (3) Virran merkkivalo Merkkivalo palaa: Tietokone on käynnissä. Merkkivalo vilkkuu: Tietokone on lepotilassa. Ei pala: Tietokone on sammutettuna tai syvässä lepotilassa. (4) Infrapunalinssi Vastaanottaa HP:n kaukosäätimen signaaleja. (5) Äänilähtöliitäntä (kuulokkeet), S/PDIF-liitäntä (vain tietyt mallit) Tuottaa entistäkin paremmat ääniominaisuudet, mukaan lukien surround-äänen ja muun tasokkaan äänentoiston. FIWW 11

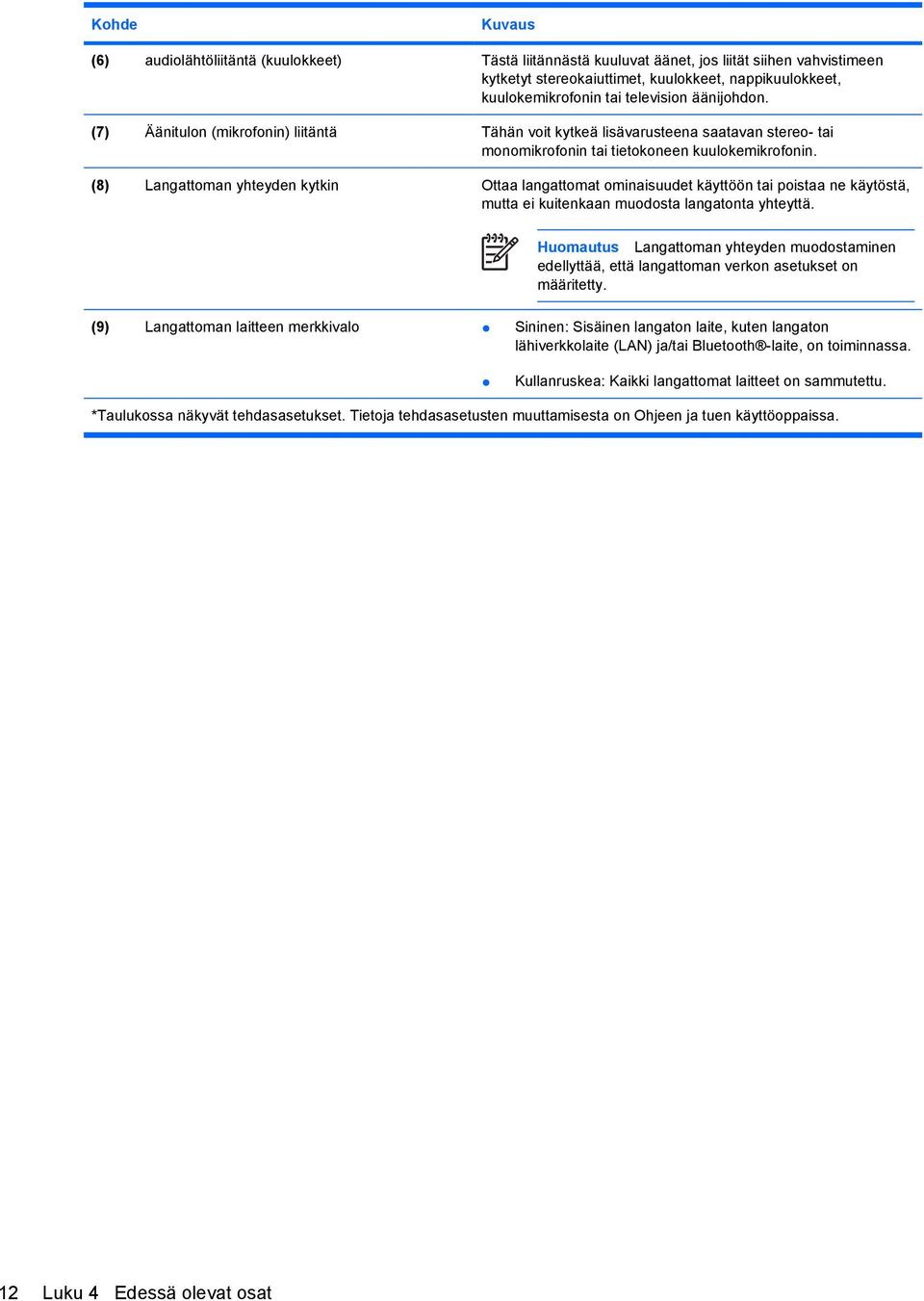

16 Kohde (6) audiolähtöliitäntä (kuulokkeet) Tästä liitännästä kuuluvat äänet, jos liität siihen vahvistimeen kytketyt stereokaiuttimet, kuulokkeet, nappikuulokkeet, kuulokemikrofonin tai television äänijohdon. (7) Äänitulon (mikrofonin) liitäntä Tähän voit kytkeä lisävarusteena saatavan stereo- tai monomikrofonin tai tietokoneen kuulokemikrofonin. (8) Langattoman yhteyden kytkin Ottaa langattomat ominaisuudet käyttöön tai poistaa ne käytöstä, mutta ei kuitenkaan muodosta langatonta yhteyttä. Huomautus Langattoman yhteyden muodostaminen edellyttää, että langattoman verkon asetukset on määritetty. (9) Langattoman laitteen merkkivalo Sininen: Sisäinen langaton laite, kuten langaton lähiverkkolaite (LAN) ja/tai Bluetooth -laite, on toiminnassa. Kullanruskea: Kaikki langattomat laitteet on sammutettu. *Taulukossa näkyvät tehdasasetukset. Tietoja tehdasasetusten muuttamisesta on Ohjeen ja tuen käyttöoppaissa. 12 Luku 4 Edessä olevat osat FIWW

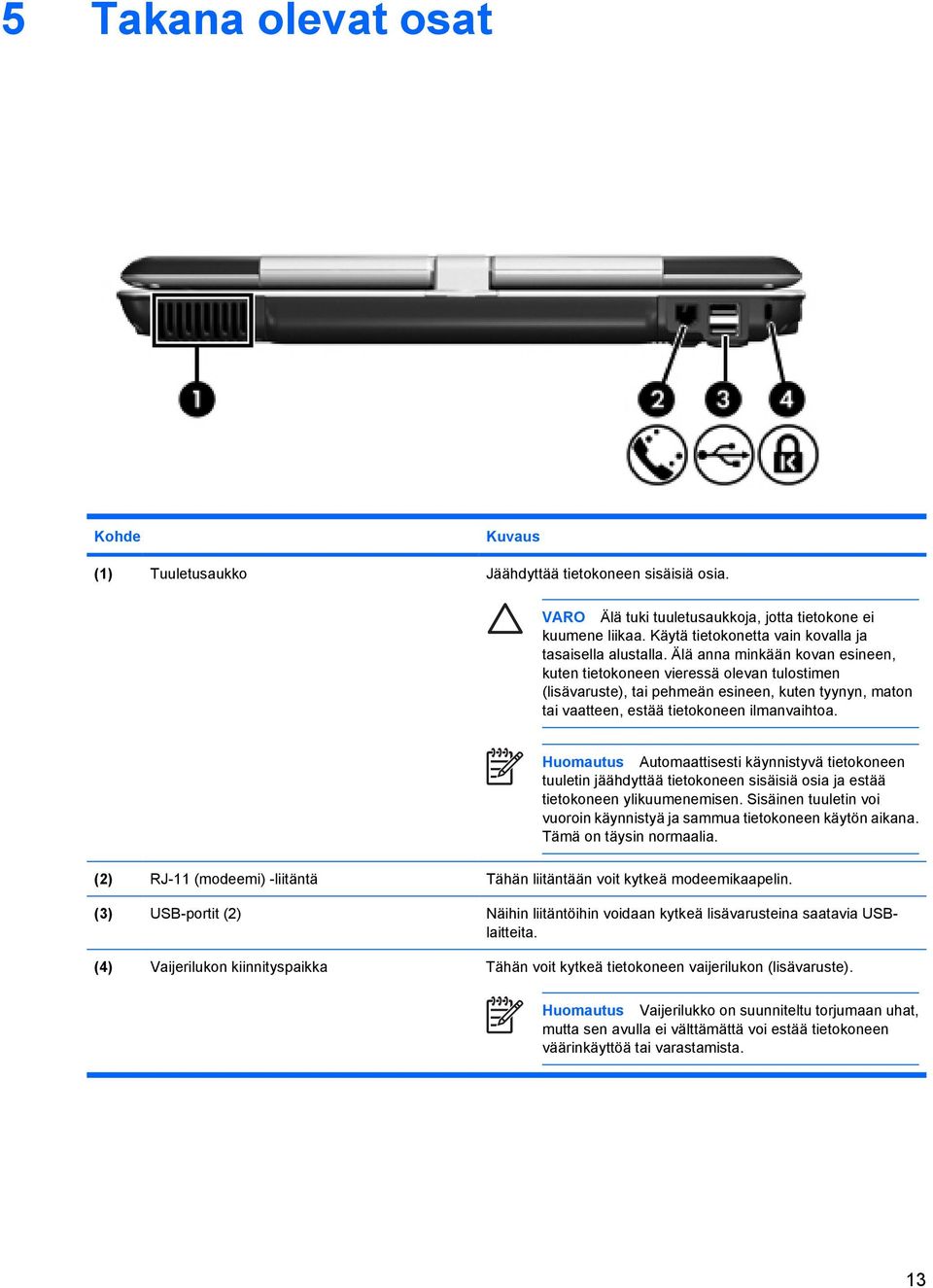

17 5 Takana olevat osat Kohde (1) Tuuletusaukko Jäähdyttää tietokoneen sisäisiä osia. VARO Älä tuki tuuletusaukkoja, jotta tietokone ei kuumene liikaa. Käytä tietokonetta vain kovalla ja tasaisella alustalla. Älä anna minkään kovan esineen, kuten tietokoneen vieressä olevan tulostimen (lisävaruste), tai pehmeän esineen, kuten tyynyn, maton tai vaatteen, estää tietokoneen ilmanvaihtoa. Huomautus Automaattisesti käynnistyvä tietokoneen tuuletin jäähdyttää tietokoneen sisäisiä osia ja estää tietokoneen ylikuumenemisen. Sisäinen tuuletin voi vuoroin käynnistyä ja sammua tietokoneen käytön aikana. Tämä on täysin normaalia. (2) RJ-11 (modeemi) -liitäntä Tähän liitäntään voit kytkeä modeemikaapelin. (3) USB-portit (2) Näihin liitäntöihin voidaan kytkeä lisävarusteina saatavia USBlaitteita. (4) Vaijerilukon kiinnityspaikka Tähän voit kytkeä tietokoneen vaijerilukon (lisävaruste). Huomautus Vaijerilukko on suunniteltu torjumaan uhat, mutta sen avulla ei välttämättä voi estää tietokoneen väärinkäyttöä tai varastamista. FIWW 13

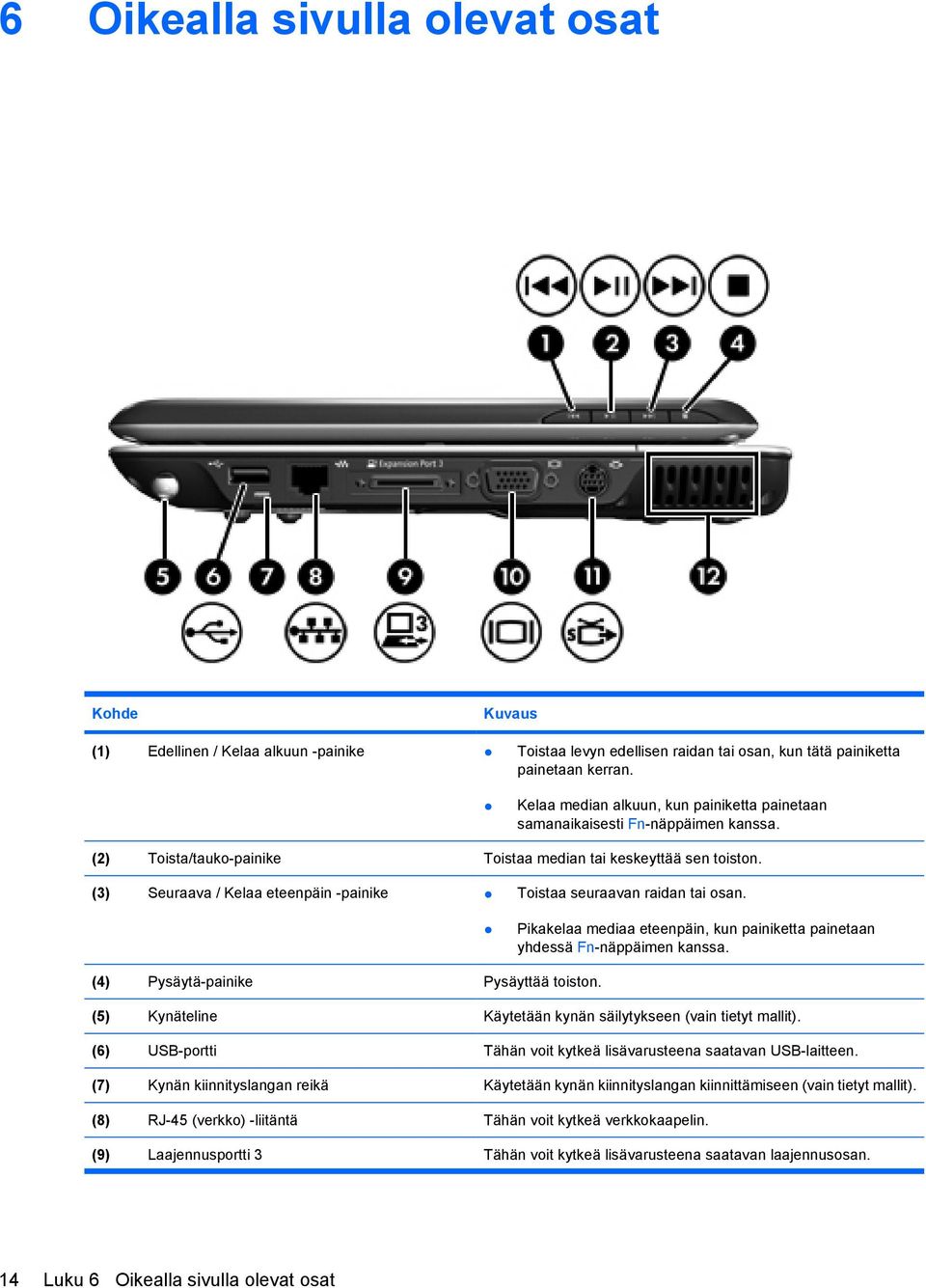

18 6 Oikealla sivulla olevat osat Kohde (1) Edellinen / Kelaa alkuun -painike Toistaa levyn edellisen raidan tai osan, kun tätä painiketta painetaan kerran. Kelaa median alkuun, kun painiketta painetaan samanaikaisesti Fn-näppäimen kanssa. (2) Toista/tauko-painike Toistaa median tai keskeyttää sen toiston. (3) Seuraava / Kelaa eteenpäin -painike Toistaa seuraavan raidan tai osan. Pikakelaa mediaa eteenpäin, kun painiketta painetaan yhdessä Fn-näppäimen kanssa. (4) Pysäytä-painike Pysäyttää toiston. (5) Kynäteline Käytetään kynän säilytykseen (vain tietyt mallit). (6) USB-portti Tähän voit kytkeä lisävarusteena saatavan USB-laitteen. (7) Kynän kiinnityslangan reikä Käytetään kynän kiinnityslangan kiinnittämiseen (vain tietyt mallit). (8) RJ-45 (verkko) -liitäntä Tähän voit kytkeä verkkokaapelin. (9) Laajennusportti 3 Tähän voit kytkeä lisävarusteena saatavan laajennusosan. 14 Luku 6 Oikealla sivulla olevat osat FIWW

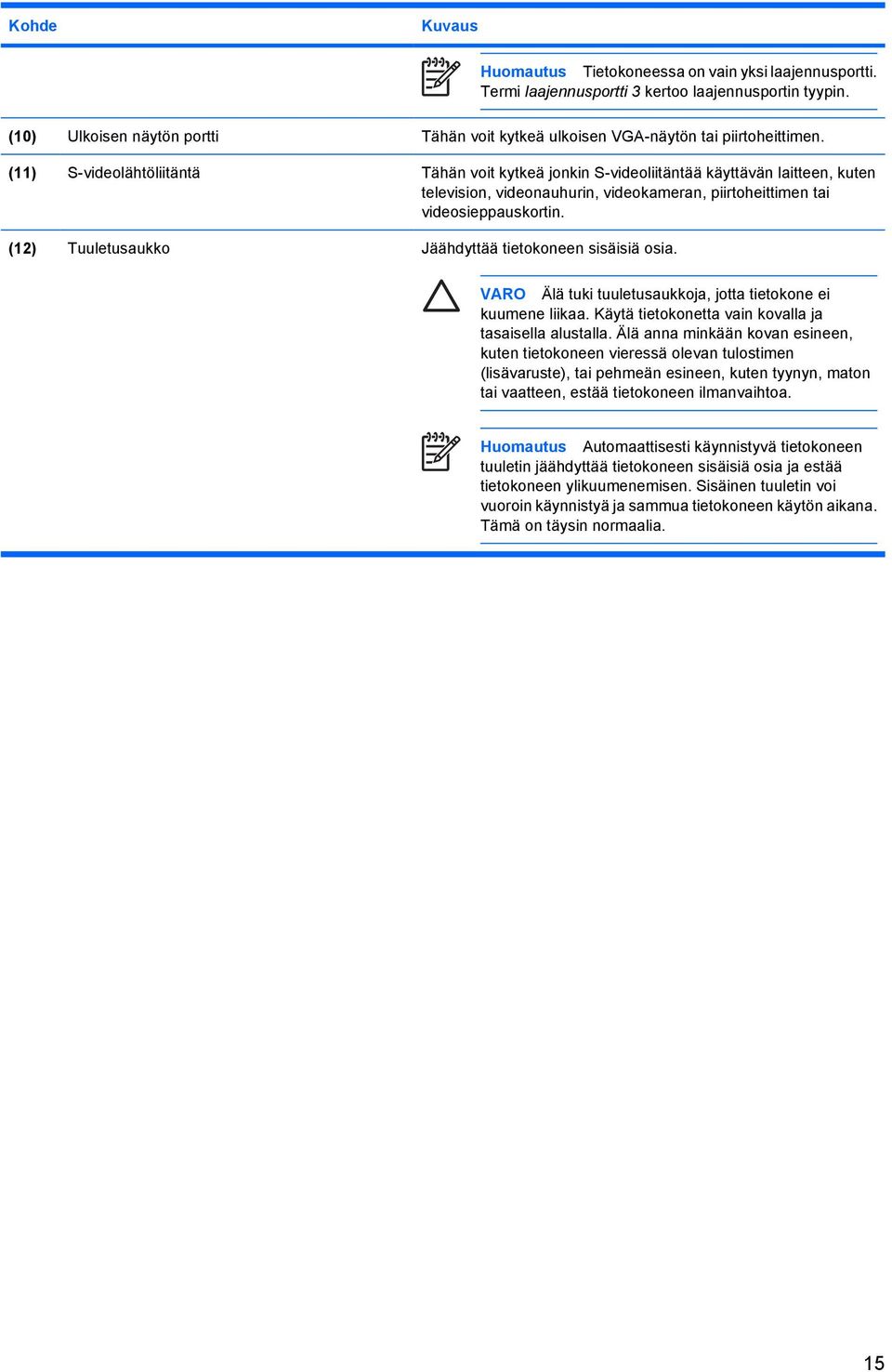

19 Kohde Huomautus Tietokoneessa on vain yksi laajennusportti. Termi laajennusportti 3 kertoo laajennusportin tyypin. (10) Ulkoisen näytön portti Tähän voit kytkeä ulkoisen VGA-näytön tai piirtoheittimen. (11) S-videolähtöliitäntä Tähän voit kytkeä jonkin S-videoliitäntää käyttävän laitteen, kuten television, videonauhurin, videokameran, piirtoheittimen tai videosieppauskortin. (12) Tuuletusaukko Jäähdyttää tietokoneen sisäisiä osia. VARO Älä tuki tuuletusaukkoja, jotta tietokone ei kuumene liikaa. Käytä tietokonetta vain kovalla ja tasaisella alustalla. Älä anna minkään kovan esineen, kuten tietokoneen vieressä olevan tulostimen (lisävaruste), tai pehmeän esineen, kuten tyynyn, maton tai vaatteen, estää tietokoneen ilmanvaihtoa. Huomautus Automaattisesti käynnistyvä tietokoneen tuuletin jäähdyttää tietokoneen sisäisiä osia ja estää tietokoneen ylikuumenemisen. Sisäinen tuuletin voi vuoroin käynnistyä ja sammua tietokoneen käytön aikana. Tämä on täysin normaalia. FIWW 15

20 7 Vasemmalla sivulla olevat osat Kohde (1) Ulkoinen WWAN-antenniliitäntä Käytetään ulkoisten WWAN-antennien liittämiseen. (2) Virtaliitin Liittää verkkovirtalaitteen pistorasiaan. (3) ExpressCard-korttipaikka Tukee lisävarusteena saatavia ExpressCard/34-kortteja. (4) digitaalisen median korttipaikka Tukee seuraavia lisävarusteina saatavia digitaalisia muistikortteja: Secure Digital (SD) -muistikortti, MultiMediaCard (MMC), Memory Stick (MS), Memory Stick Pro (MSP), xd-picture Card (XD), xd- Picture Card (XD) Type M. (5) Digitaalisen median korttipaikan merkkivalo Valo palaa: Digitaalinen kortti on käytössä. (6) Optinen asema Lukee optisen levyn. (7) Optisen aseman vapautuspainike Vapauttaa optisen aseman levykelkan. 16 Luku 7 Vasemmalla sivulla olevat osat FIWW

21 8 Pohjassa olevat osat Kohde (1) Tuuletusaukot (3) Jäähdyttävät tietokoneen sisäisiä osia. VARO Älä tuki aukkoja, jotta tietokone ei kuumene liikaa. Käytä tietokonetta vain kovalla ja tasaisella alustalla. Älä anna kovien pintojen, kuten tietokoneen vieressä olevan valinnaisen tulostimen tai pehmeiden pintojen, kuten tyynyjen, paksujen mattojen tai vaatteiden, estää tietokoneen ilmanvaihtoa. Huomautus Tietokoneen tuuletin käynnistyy automaattisesti ja viilentää sisäisiä osia tietokoneen ylikuumenemisen välttämiseksi. Tuulettimen käynnistyminen ja sammuminen tavallisen käytön aikana on normaalia. (2) Kiintolevy, SIM-kortti ja WWAN Mini Card - paikka Paikka kiintolevyä, SIM-korttia (vain tietyt mallit) ja WWAN Mini Card -korttia (vain tietyt mallit) varten VARO WWAN Mini Card- ja WLAN Mini Card -kortit eivät ole vaihtokelpoisia keskenään. (3) Optisen aseman vapautussalpa Vapauttaa optisen aseman optisen aseman paikasta. FIWW 17

22 Kohde (4) Muistimoduulipaikka Sisältää muistimoduulipaikat. (5) WLAN Mini Card -lokero Paikka WLAN Mini Card -korttia varten (vain tietyt mallit) VARO WWAN Mini Card- ja WLAN Mini Card -kortit eivät ole vaihtokelpoisia keskenään. (6) Akun vapautussalpa Vapauttaa akun akkupaikasta. (7) Akkupaikka Paikka akkua varten. Huomautus Asenna paikkaan vain Mini Card -laite, jonka maasi tai alueesi langattomia laitteita valvova viranomainen on hyväksynyt käytettäväksi tietokoneessa. Näin estät järjestelmän lukkiutumisen ja virheilmoitukset. Jos vaihdat laitteen ja saat virheilmoituksen, palauta tietokoneen toiminta irrottamalla laite. Ota sen jälkeen yhteys asiakaspalveluun Ohjeen ja tuen kautta. 18 Luku 8 Pohjassa olevat osat FIWW

23 9 Lisälaitteet Kohde (1) Virtajohto* Liittää verkkovirtalaitteen pistorasiaan. (2) Verkkovirtalaite Muuntaa vaihtovirran tasavirraksi. (3) Akku* Kun tietokonetta ei ole liitetty ulkoiseen verkkovirtalähteeseen, tietokone toimii akkuvirralla. (4) Optisen aseman etulevy Korvaa optisen aseman tietokoneen painon vähentämiseksi. *Akkujen ja virtajohtojen ulkonäkö vaihtelee alueittain ja maittain. FIWW 19

24 10 Tarrat Tietokoneeseen kiinnitetyissä tarroissa on tietoja, joita voit tarvita ongelmanratkaisussa tai matkustaessasi ulkomaille tietokoneen kanssa. Service tag -huoltotarra: Sisältää tietokoneen tuotemerkin tai tuotenimen, sarjanumeron (s/n) ja tuotenumeron (p/n). Pidä nämä tiedot saatavilla, kun otat yhteyttä asiakaspalveluun. Huoltotarra on kiinnitetty tietokoneen pohjaan. Microsoft Certificate of Authenticity -aitoustodistus: Tarrassa on Windows -tuotetunnus. Voit tarvita tuotetunnusta käyttöjärjestelmän päivittämisen tai vianmäärityksen yhteydessä. Aitoustodistus on kiinnitetty tietokoneen pohjaan. Viranomaisten ilmoitukset -tarra: Tarrassa on tietokonetta koskevia viranomaisten tietoja. Sähkötarkastusviranomaisten ilmoitukset -tarra on kiinnitetty kiintolevypaikan sisäpuolelle. Modeemin hyväksyntätarra: Tarrassa on modeemiin liittyviä tietoja, ja siihen on merkitty joidenkin sellaisten maiden viranomaisten hyväksyntämerkinnät, joissa modeemin käyttäminen on hyväksyttyä. Voit tarvita tätä tietoa matkustaessasi ulkomaille tietokoneen kanssa. Modeemin hyväksyntätarra on kiinnitetty kiintolevypaikan sisäpuolelle. Langattoman laitteen hyväksyntätarrat (vain tietyt mallit): Tarrassa on tietoja lisävarusteena saatavilla olevista langattomista laitteista sekä joidenkin sellaisten maiden viranomaisten hyväksyntämerkinnät, joissa kyseisten laitteiden käyttäminen on hyväksyttyä. Valinnainen laite voi olla langatonta lähiverkkoa (WLAN) käyttävä laite tai valinnainen Bluetooth -laite.jos tietokone sisältää vähintään yhden langattoman laitteen, sen mukana toimitetaan myös ainakin yksi hyväksyntätarra. Voit tarvita tätä tietoa matkustaessasi ulkomaille tietokoneen kanssa. Langattoman laitteen hyväksyntätarrat on kiinnitetty WLAN Mini Card -lokeron ja kiintolevypaikan sisäpuolelle. 20 Luku 10 Tarrat FIWW

25 Hakemisto A akku, tunnistaminen 19 akkupaikka 20 akkupaikka, tunnistaminen 18 akun merkkivalo, tunnistaminen 6 akun vapautussalpa, tunnistaminen 18 antennit 9, 10 aseman merkkivalo, tunnistaminen 6 asemat kiintolevy 17 audiolähdön (kuulokkeiden) liitäntä 12 B Bluetooth-tarra 20 C Certificate of Authenticity -aitoustodistustarr a 20 D Digitaalisen median korttipaikan merkkivalo, tunnistaminen 16 Digitaalisen median korttipaikka, tunnistaminen 16 DVD-painike, tunnistaminen 7 E Edellinen / Kelaa alkuun -painike, tunnistaminen 8, 14 Esc-näppäin, tunnistaminen 3 ExpressCard-korttipaikka, tunnistaminen 16 F Fn-näppäin, tunnistaminen 3 I infrapunalinssi, tunnistaminen 11 infrapunavastaanotin, tunnistaminen 5 J johto, virta 19 K kamera, tunnistaminen 5 kiintolevypaikka, tunnistaminen 17 kosketusalusta painikkeet 2 tunnistaminen 2 vieritysalueet 2 kosketusalustan käynnistys/ sammutuspainike, tunnistaminen 2 Kosketusalustan merkkivalo, tunnistaminen 2 kuuloke (audiolähtö) -liitäntä 12 kuulokkeet (äänilähtöliitäntä), S/ PDIF-liitäntä 11 kynän kiinnityslangan reikä, tunnistaminen 14 kynäteline, tunnistaminen 14 kytkin, virta 11 käyttöjärjestelmä Microsoft Certificate of Authenticity -tarra 20 tuotetunnus 20 kääntyvä sarana, tunnistaminen 5 kääntöpainike, tunnistaminen 7 L laajennusportti, tunnistaminen 14 langattoman laitteen hyväksyntätarra 20 langattoman laitteen merkkivalo, tunnistaminen 12 langattomat antennit 9 liittimet virta 16 liitännät audiolähtö (kuulokkeet) 12 RJ-11 (modeemi) 13 RJ-45 (verkko) 14 S-videolähtö 15 ulkoinen WWAN-antenni 16 ulkoinen WWAN-antenni, tunnistaminen 10 äänilähtöliitäntä (kuulokkeet), S/ PDIF 11 äänitulo (mikrofoni) 12 lokerot muistimoduuli 18 SIM-kortti 17 WLAN Mini Card 18 WWAN Mini Card 17 M mediapainike, tunnistaminen 7 mediatoimintopainikkeet, tunnistaminen 8, 14 merkkivalot akku 6 asema 6 digitaalisen median korttipaikka 16 kosketusalusta 2 langaton 12 virta 6, 11 Microsoft Certificate of Authenticity -tarra 20 mikrofoni, sisäinen 5 mikrofonin (äänitulon) liitäntä 12 Mobility Center -painike, tunnistaminen 7 FIWW Hakemisto 21

26 modeemin hyväksyntätarra 20 muistimoduulipaikka, tunnistaminen 18 muistipaikat digitaalinen media 16 ExpressCard 16 vaijerilukko 13 N näppäimet Esc 3 Fn 3 numeronäppäimistö 3 toimintonäppäimet 3 Windows 3 Windows-sovellusnäppäin 3 näppäimistön näppäimet, tunnistaminen 3 näytön kytkin, tunnistaminen 5 näytön portti, ulkoinen näyttö 15 näytön vapautussalpa, tunnistaminen 5, 11 O optinen asema, tunnistaminen 16 optisen aseman etulevy, tunnistaminen 19 optisen aseman vapautussalpa, tunnistaminen 17 osat edessä olevat 11 lisälaitteisto 19 näyttö 5 oikealla sivulla olevat 14 pohjassa olevat 17 päällä olevat 2 takana olevat 13 vasemmalla sivulla olevat 16 P paikat akku 18, 20 kiintolevy 17 muistimoduuli 18 painikkeet DVD 7 edellinen / kelaa alkuun 8, 14 kosketusalusta 2 kosketusalustan käynnistys/ sammutus 2 kääntö 7 media 7 Mobility Center 7 pysäytä 8, 14 seuraava / kelaa eteenpäin 8, 14 toista/tauko 8, 14 pikanäppäinten pikaopas 4 portit laajennus 14 ulkoinen näyttö 15 USB 13, 14 pysäytä-painike, tunnistaminen 8, 14 R RJ-11 (modeemi) -liitäntä, tunnistaminen 13 RJ-45 (verkko) -liitäntä, tunnistaminen 14 S salvat akun vapautus 18 näytön vapautus 5, 11 optisen aseman vapautussalpa 17 sarana, kääntyvä 5 sarjanumero, tietokone 20 Service tag -huoltotarra 20 Seuraava / Kelaa eteenpäin -painike, tunnistaminen 8, 14 SIM-kortin lokero, tunnistaminen 17 sisäinen mikrofoni, tunnistaminen 5 sisäinen näytön kytkin, tunnistaminen 5 sormenjälkitunnistin, tunnistaminen 5 sovellusnäppäin, Windows 3 S-videolähtöliitäntä, tunnistaminen 15 T tarrat Bluetooth 20 langattoman laitteen hyväksyntä 20 Microsoft Certificate of Authenticity -aitoustodistu s 20 modeemin hyväksyntä 20 Service tag -huoltotarra 20 viranomaisten ilmoitukset 20 WLAN 20 tietokoneen kuljettaminen matkoilla langattoman laitteen hyväksyntätarrat 20 modeemin hyväksyntätarra 20 toimintonäppäimet, tunnistaminen 3 toista/tauko-painike, tunnistaminen 8, 14 tunnistin, sormenjälki 5 tuotetunnus 20 tuotteen nimi ja numero, tietokone 20 tuuletusaukot, tunnistaminen 13, 15, 17 U ulkoinen WWANantenniliitäntä 10 ulkoinen WWAN-antenniliitäntä, tunnistaminen 16 ulkoisen näytön portti, tunnistaminen 15 USB-portit, tunnistaminen 13, 14 V vaijerilukon kiinnityspaikka, tunnistaminen 13 Verkkovirtalaite, tunnistaminen 19 vieritysalueet, kosketusalusta 2 viranomaisten ilmoitukset langattoman laitteen hyväksyntätarrat 20 modeemin hyväksyntätarra 20 Viranomaisten ilmoitukset -tarra 20 virran merkkivalo, tunnistaminen 6, 11 virtajohto, tunnistaminen 19 virtakytkin, tunnistaminen 11 virtaliitin, tunnistaminen Hakemisto FIWW

27 W Windows-näppäin, tunnistaminen 3 Windows-sovellusnäppäin, tunnistaminen 3 WLAN-laite 20 WLAN Mini Card -lokero, tunnistaminen 18 WLAN-tarra 20 WWAN-antennit 10 WWAN Mini Card -lokero, tunnistaminen 17 Ä äänilähtöliitäntä (kuulokkeet), S/ PDIF-liitäntä, tunnistaminen 11 äänitulon (mikrofonin) liitäntä, tunnistaminen 12 FIWW Hakemisto 23
