1 Kannettavan esittely Käyttöopas

2 Copyright 2007 Hewlett-Packard Development Company, L.P. Microsoft ja Windows ovat Microsoft Corporationin Yhdysvalloissa rekisteröityjä tavaramerkkejä. Bluetooth on omistajansa tavaramerkki, jota Hewlett-Packard Company käyttää lisenssillä. SD-logo on omistajansa tavaramerkki. Tässä olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Ainoat HP:n tuotteita ja palveluja koskevat takuut mainitaan erikseen kyseisten tuotteiden ja palveluiden mukana toimitettavissa takuuehdoissa. Tässä aineistossa olevat tiedot eivät oikeuta lisätakuisiin. HP ei vastaa tässä esiintyvistä mahdollisista teknisistä tai toimituksellisista virheistä tai puutteista. Ensimmäinen painos: joulukuu 2007 Asiakirjan osanumero:

3 Turvallisuutta koskeva varoitus VAARA Älä pidä tietokonetta sylissäsi tai tuki tietokoneen tuuletusaukkoja. Tällä voit välttää kuumuuden aiheuttamat henkilövahingot ja tietokoneen ylikuumenemisen. Käytä tietokonetta vain kovalla ja tasaisella alustalla. Älä anna kovien pintojen, kuten tietokoneen vieressä olevan valinnaisen tulostimen tai pehmeiden pintojen, kuten tyynyjen, mattojen tai vaatteiden, estää tietokoneen ilmanvaihtoa. Älä myöskään anna verkkovirtalaitteen koskettaa ihoa tai pehmeää esinettä, kuten tyynyä, mattoa tai vaatetta, käytön aikana. Tämä tietokone ja verkkovirtalaite noudattavat käyttäjälle soveltuvien pintalämpötilarajojen määräyksiä, jotka on annettu kansainvälisessä tietotekniikan laitteiden turvallisuutta koskevassa IEC standardissa. iii

4 iv Turvallisuutta koskeva varoitus

5 Sisällysluettelo 1 Laitteiden tunnistaminen 2 Osat Tuotetta koskeva ilmoitus... 2 Päällä olevat osat... 2 Kosketusalusta... 2 Merkkivalot... 3 Painikkeet ja kaiuttimet... 4 Näppäimet... 5 Edessä olevat osat... 6 Oikealla sivulla olevat osat... 7 Vasemmalla sivulla olevat osat... 8 Pohjassa olevat osat... 9 Näytön osat Langattomat antennit Lisälaitteet Tarrat Hakemisto v

6 vi

7 1 Laitteiden tunnistaminen Saat näkyviin tietokoneeseen asennettujen laitteiden luettelon seuraavasti: 1. Valitse Käynnistä > Tietokone > Järjestelmän ominaisuudet. 2. Valitse vasemmasta ruudusta Laitehallinta. Voit myös lisätä uusia laitteita ja muuttaa laitemäärityksiä Laitehallinta-kohdassa. HUOMAUTUS: Windowsin sisältämä käyttäjätilien hallintaominaisuus parantaa tietokoneen suojausta. Järjestelmä saattaa kysyä käyttöoikeuksia tai salasanaa tiettyjen tehtävien, kuten sovellusten asentamisen, ohjelmien suorittamisen tai Windows-asetusten muuttamisen yhteydessä. Lisätietoja on Windowsin ohjeessa. 1

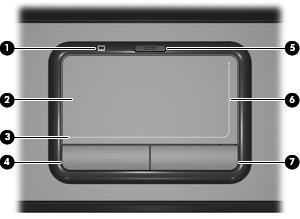

8 2 Osat Tuotetta koskeva ilmoitus Käyttöoppaassa kuvataan useimmille malleille yhteiset toiminnot. Kaikki toiminnot eivät välttämättä ole käytettävissä omassa tietokoneessasi. Päällä olevat osat Kosketusalusta (1) Kosketusalustan merkkivalo Sininen: Kosketusalusta on käytössä. Keltainen: Kosketusalusta on poistettu käytöstä. (2) Kosketusalusta* Siirtää osoitinta sekä valitsee ja aktivoi näytössä olevia kohteita. (3) Kosketusalustan vaakasuuntainen vieritysalue Vierittää vasemmalle tai oikealle. (4) Kosketusalustan vasen painike* Toimii kuten ulkoisen hiiren ykköspainike. (5) Kosketusalustan käynnistys- ja sammutuspainike Ottaa kosketusalustan käyttöön tai poistaa sen käytöstä. 2 Luku 2 Osat

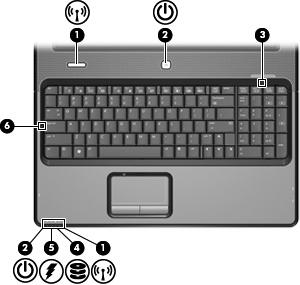

9 (6) Kosketusalustan pystysuuntainen vieritysalue Vierittää ylös- tai alaspäin. (7) Kosketusalustan oikea painike* Toimii kuten ulkoisen hiiren kakkospainike. * Taulukossa näkyvät tehdasasetukset. Osoitinlaitteiden asetuksia voit tarkastella ja muuttaa valitsemalla Käynnistä > Ohjauspaneeli > Laitteisto ja äänet > Hiiri. Merkkivalot (1) Langattoman yhteyden merkkivalot (2) Sininen: Sisäinen langaton laite, kuten langaton lähiverkkolaite (WLAN) ja/tai Bluetooth -laite, on toiminnassa. Keltainen: Sisäinen langaton laite on sammutettu. (2) Virran merkkivalot (2)* Valo palaa: Tietokone on käynnissä. Merkkivalo vilkkuu: Tietokone on lepotilassa. Ei pala: Tietokone on sammutettuna tai horrostilassa. (3) Num Lock -merkkivalo Valo palaa: Num Lock (numerolukitus) on päällä tai upotettu numeronäppäimistö on käytössä. (4) Aseman merkkivalo Merkkivalo vilkkuu: Kiintolevy tai optinen asema on käytössä. Päällä olevat osat 3

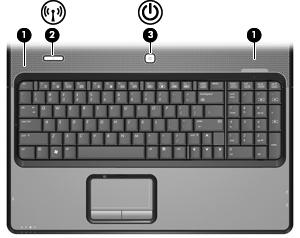

10 (5) Akun merkkivalo Valo palaa: Akku on latautumassa. Merkkivalo vilkkuu: Akku on tietokoneen ainoa virtalähde, ja sen varaustila on saavuttanut alhaisen tai kriittisen tason. Ei pala: Jos tietokone on liitetty ulkoiseen virtalähteeseen, merkkivalo sammuu, kun tietokoneen kaikki akut ovat täyteen ladattuja. Jos tietokonetta ei ole liitetty ulkoiseen virtalähteeseen, merkkivalo pysyy sammuneena, kunnes akun varaustila muuttuu alhaiseksi. (6) Caps Lock -merkkivalo Valo palaa: Caps Lock (aakkoslukko) on käytössä. * Molemmilla virran merkkivaloilla on sama käyttötarkoitus. Virtapainikkeen merkkivalo palaa vain, kun tietokoneeseen on kytketty virta. Tietokoneen etupuolella oleva merkkivalo palaa sekä tietokoneen virran ollessa katkaistuna että kytkettynä. Painikkeet ja kaiuttimet (1) Kaiuttimet (2) Toistavat äänen. (2) Langattoman yhteyden painike Ottaa langattomat ominaisuudet käyttöön tai poistaa ne käytöstä, mutta ei kuitenkaan muodosta langatonta yhteyttä. HUOMAUTUS: Jos halutaan muodostaa langaton yhteys, verkon pitää olla määritetty. (3) Virtapainike* Kun tietokone ei ole käynnissä, voit käynnistää sen painamalla virtapainiketta. Kun tietokone on käynnissä, voit siirtää sen lepotilaan painamalla virtapainiketta. 4 Luku 2 Osat

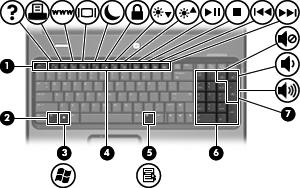

11 Kun tietokone on lepotilassa, voit poistua lepotilasta painamalla virtapainiketta lyhyesti. Kun tietokone on horrostilassa, voit poistua horrostilasta painamalla virtapainiketta lyhyesti. Jos tietokone ei vastaa antamiisi komentoihin eikä Windowsin sammutustoimintoja voi käyttää, sammuta tietokone painamalla virtapainiketta ainakin viiden sekunnin ajan. Saat lisätietoja virta-asetuksista valitsemalla Käynnistä > Ohjauspaneeli > Järjestelmä ja ylläpito > Virranhallintaasetukset. * Taulukossa näkyvät tehdasasetukset. Tietoja tehdasasetusten muuttamisesta on Ohjeen ja tuen käyttöoppaissa. Näppäimet (1) esc-näppäin Näyttää järjestelmätiedot, kun sitä painetaan yhdessä fnnäppäimen kanssa. (2) fn-näppäin Käynnistää usein käytettyjä järjestelmän toimintoja, kun sitä painetaan yhdessä toimintonäppäimen tai esc-näppäimen kanssa. (3) Windows-näppäin Avaa Windowsin Käynnistä-valikon. (4) Toimintonäppäimet Käynnistävät usein käytettyjä järjestelmän toimintoja, kun niitä painetaan yhdessä fn-näppäimen kanssa. (5) Windows-sovellusnäppäin Avaa osoittimen alla olevan kohteen pikavalikon. (6) Kiinteän numeronäppäimistön näppäimet Voidaan käyttää kuten ulkoisen numeronäppäimistön näppäimiä. (7) Tiettyjen matemaattisten toimintojen pikanäppäimet Säätelee kaiuttimen äänenvoimakkuutta, kun painetaan yhdessä fn-näppäimen kanssa. Päällä olevat osat 5

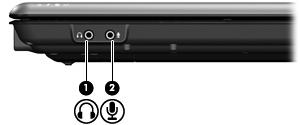

12 Edessä olevat osat (1) Äänilähdön (kuulokkeiden) liitäntä Tästä liitännästä kuuluvat äänet, jos liität siihen valinnaiset vahvistimeen kytketyt stereokaiuttimet, kuulokkeet, nappikuulokkeet, kuulokemikrofonin tai television äänijohdon. (2) Äänitulon (mikrofonin) liitäntä Tähän voidaan liittää lisävarusteena saatava kuuloke-, stereo- tai monomikrofoni. 6 Luku 2 Osat

13 Oikealla sivulla olevat osat (1) USB-portit (2) Näihin liitäntöihin voidaan kytkeä lisävarusteina saatavia USBlaitteita. (2) Optinen asema Lukee ja tietyissä malleissa myös kirjoittaa optisia levyjä. (3) Optisen aseman merkkivalo Merkkivalo vilkkuu: Optinen asema on käytössä. (4) Vaijerilukon kiinnityspaikka Tähän voit kytkeä tietokoneen vaijerilukon (valinnainen). HUOMAUTUS: Vaijerilukko on suunniteltu torjumaan uhat, mutta sen avulla ei välttämättä voi estää tietokoneen väärinkäyttöä tai varastamista. Oikealla sivulla olevat osat 7

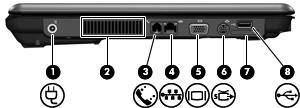

14 Vasemmalla sivulla olevat osat (1) Virtaliitin Tähän voidaan liittää verkkovirtalaite. (2) Tuuletusaukko Jäähdyttää tietokoneen sisäisiä osia. HUOMAUTUS: Tietokoneen tuuletin käynnistyy automaattisesti ja viilentää sisäisiä osia tietokoneen ylikuumenemisen välttämiseksi. Tuulettimen käynnistyminen ja sammuminen tavallisen käytön aikana on normaalia. (3) RJ-11 (modeemi) -liitäntä Tähän voidaan liittää modeemikaapeli. (4) RJ-45 (verkko) -liitäntä Tähän voidaan liittää verkkokaapeli. (5) Ulkoisen näytön portti Tähän voidaan liittää ulkoinen VGA-näyttö tai piirtoheitin. (6) S-videolähtöliitäntä Tähän voidaan liittää valinnainen S-videoliitäntää käyttävä laite, kuten televisio, videonauhuri, videokamera, piirtoheitin tai videosieppauskortti. (7) Digitaalisen median korttipaikka Tukee seuraavia lisävarusteina saatavia digitaalisia muistikortteja: Secure Digital (SD) -muistikortti, MultiMediaCard (MMC), Memory Stick (MS), Memory Stick Pro (MSP), xd-picture Card (XD). (8) USB-portti Tähän voidaan liittää valinnainen USB-laite. 8 Luku 2 Osat

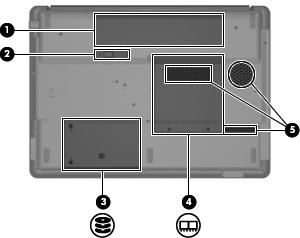

15 Pohjassa olevat osat (1) Akkupaikka Paikka akkua varten. (2) Akun vapautussalpa Vapauttaa akun akkupaikasta. (3) Kiintolevypaikka Paikka kiintolevyä varten. (4) Muisti- ja WLAN-moduulipaikka Sisältää muistimoduulipaikat ja WLAN (langaton lähiverkko) -moduulipaikan. VAROITUS: Jotta järjestelmä ei lukitu, vaihda langattoman moduulin tilalle vain sellainen moduuli, jonka oman maasi tai alueesi langattomia laitteita sääntelevä viranomainen on hyväksynyt käytettäväksi tietokoneessa. Jos vaihdat moduulin ja saat siihen liittyvän varoituksen, poista moduuli, jotta tietokone toimii taas normaalisti, ja ota yhteyttä tekniseen tukeen Ohjeen ja tuen kautta. (5) Tuuletusaukot (3) Jäähdyttävät tietokoneen sisäisiä osia. HUOMAUTUS: Tietokoneen tuuletin käynnistyy automaattisesti ja viilentää sisäisiä osia tietokoneen ylikuumenemisen välttämiseksi. Tuulettimen käynnistyminen ja sammuminen tavallisen käytön aikana on normaalia. Pohjassa olevat osat 9

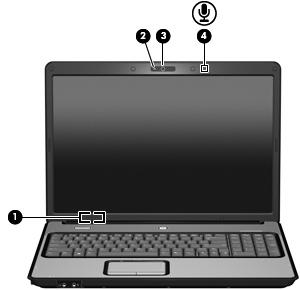

16 Näytön osat (1) Sisäinen näytön kytkin Sammuttaa näytön, kun näyttö suljetaan tietokoneen ollessa käynnissä. (2) Internet-kameran merkkivalo Valo palaa: Sisäinen kamera on käytössä. (3) Internet-kamera Tallentaa videokuvaa ja ottaa stillkuvia. (4) Sisäinen mikrofoni Tallentaa ääntä. 10 Luku 2 Osat

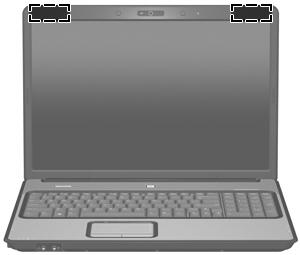

17 Langattomat antennit Ainakin kaksi antennia lähettää ja vastaanottaa vähintään yhden langattoman laitteen signaaleja. Antennit eivät näy tietokoneen ulkopuolelle. HUOMAUTUS: Jotta signaalitaso olisi paras mahdollinen, varmista, että antennien välittömässä läheisyydessä ei ole esteitä. Lisätietoja omaa maatasi/aluettasi koskevista langattomien laitteiden turvallisuusohjeista on kohdassa Sähkötarkastusviranomaisten ilmoitukset ja turvallisuus- ja ympäristöohjeet. Nämä ohjeet ovat Ohje ja tuki -kohdassa. Langattomat antennit 11

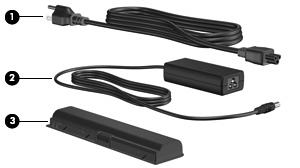

18 Lisälaitteet (1) Virtajohto* Liittää verkkovirtalaitteen pistorasiaan. (2) Verkkovirtalaite Muuntaa vaihtovirran tasavirraksi. (3) Akku* Kun tietokonetta ei ole liitetty ulkoiseen verkkovirtalähteeseen, tietokone toimii akkuvirralla. * Akkujen ja virtajohtojen ulkonäkö vaihtelee alueittain ja maittain. 12 Luku 2 Osat

19 3 Tarrat Tietokoneeseen kiinnitetyissä tarroissa on tietoja, joita voit tarvita ongelmanratkaisussa tai matkustaessasi ulkomaille tietokoneen kanssa. Huoltotarra: Sisältää tietokoneen tuotemerkin tai tuotenimen, sarjanumeron (s/n) ja tuotenumeron (p/n). Pidä nämä tiedot käsillä, kun otat yhteyttä tekniseen tukeen. Huoltotarra on kiinnitetty tietokoneen pohjaan. Microsoftin aitoustodistus: Tarra sisältää Windowsin Product Key -tunnuksen. Voit tarvita Product Key -tunnusta käyttöjärjestelmän päivittämisen tai vianmäärityksen yhteydessä. Tämä todistus on kiinnitetty tietokoneen pohjaan. Viranomaisten ilmoitukset -tarra: Tarrassa on tietokonetta koskevia viranomaisten tietoja. Viranomaisten ilmoitukset -tarra on kiinnitetty akkupaikan sisäpuolelle. Modeemin hyväksyntätarra: Tarrassa on modeemiin liittyviä tietoja, ja siihen on merkitty joidenkin sellaisten maiden viranomaisten hyväksyntämerkinnät, joissa modeemin käyttäminen on hyväksyttyä. Voit tarvita tätä tietoa matkustaessasi ulkomaille tietokoneen kanssa. Modeemin hyväksyntätarra on kiinnitetty muistimoduulipaikan sisäpuolelle. Langattoman laitteen hyväksyntätarrat (vain tietyt mallit): Tarrassa on tietoja langattomista laitteista sekä joidenkin sellaisten maiden/alueiden viranomaisten hyväksyntämerkinnät, joissa kyseisten laitteiden käyttäminen on hyväksyttyä. Valinnainen laite voi olla langatonta lähiverkkoa (WLAN) käyttävä laite tai valinnainen Bluetooth -laite. Jos tietokone sisältää vähintään yhden langattoman laitteen, sen mukana toimitetaan myös ainakin yksi hyväksyntätarra. Voit tarvita tätä tietoa matkustaessasi ulkomaille tietokoneen kanssa. Langattoman laitteen hyväksyntätarrat on kiinnitetty muistimoduulipaikan sisäpuolelle. 13

20 Hakemisto A akku, tunnistaminen 12 akkupaikka 13 akkupaikka, tunnistaminen 9 akun merkkivalo, tunnistaminen 4 akun vapautussalpa, tunnistaminen 9 antennit 11 aseman merkkivalo, tunnistaminen 3 B Bluetooth-tarra 13 C Caps Lock -merkkivalo, tunnistaminen 4 Certificate of Authenticity - aitoustodistustarra 13 D digitaalisen median korttipaikka, tunnistaminen 8 E Esc-näppäin, tunnistaminen 5 F fn-näppäin, tunnistaminen 5 H huoltotarra 13 I Internet-kamera, tunnistaminen 10 Internet-kameran merkkivalo, tunnistaminen 10 J johto, virta 12 K kaiuttimet, tunnistaminen 4 kamera, tunnistaminen 10 kameran merkkivalo, tunnistaminen 10 kiintolevypaikka, tunnistaminen 9 kosketusalusta painikkeet 2 tunnistaminen 2 vieritysalueet 2 kosketusalustan käynnistys- ja sammutuspainike 2 kosketusalustan merkkivalo, tunnistaminen 2 kuulokkeiden (äänilähdön) liitäntä 6 käyttöjärjestelmä Microsoft Certificate of Authenticity -aitoustodistustarr a 13 Product Key -tunnus 13 L langattoman laitteen hyväksyntätarra 13 langattoman yhteyden merkkivalo, tunnistaminen 3 langattoman yhteyden painike, tunnistaminen 4 langattomat antennit 11 liitin, virta 8 liitännät RJ-11 (modeemi) 8 RJ-45 (verkko) 8 S-videolähtö 8 äänilähtö (kuulokkeet) 6 äänitulo (mikrofoni) 6 M matemaattisten toimintojen pikanäppäimet, tunnistaminen 5 merkkivalot akku 4 asema 3 Caps Lock 4 Internet-kamera 10 kosketusalusta 2 langaton 3 Num Lock 3 optinen asema 7 virta 3 Microsoft Certificate of Authenticity -aitoustodistustarr a 13 mikrofonin (äänitulon) liitäntä 6 Mini Card -paikka, tunnistaminen 9 modeemin hyväksyntätarra 13 muistimoduulipaikka, tunnistaminen 9 N numeronäppäimistön näppäimet, tunnistaminen 5 Num Lock -merkkivalo, tunnistaminen 3 näppäimet esc 5 fn 5 näppäimistö 5 toiminto 5 Windows-näppäin 5 Windows-sovellusnäppäin 5 näytön kytkin, tunnistaminen 10 näytön portti, ulkoinen näyttö 8 O optinen asema, tunnistaminen 7 14 Hakemisto

21 optisen aseman merkkivalo, tunnistaminen 7 osat edessä olevat 6 lisälaitteet 12 näyttö 10 oikealla sivulla olevat 7 pohjassa olevat 9 päällä olevat 2 vasemmalla sivulla olevat 8 P paikat akku 9, 13 digitaalinen media 8 kiintolevy 9 Mini Card 9 muistimoduuli 9 vaijerilukko 7 painikkeet kosketusalusta 2 kosketusalustan käynnistys ja sammutus 2 langaton 4 virta 4 pikanäppäimet, matemaattiset toiminnot 5 portit ulkoinen näyttö 8 USB 7, 8 Product Key -tunnus 13 R RJ-11 (modeemi) -liitäntä, tunnistaminen 8 RJ-45 (verkko) -liitäntä, tunnistaminen 8 S salpa, akun vapauttaminen 9 sarjanumero, tietokone 13 sisäinen mikrofoni, tunnistaminen 10 sisäinen näytön kytkin, tunnistaminen 10 sovellusnäppäin, Windows 5 S-videolähtöliitäntä, tunnistaminen 8 T tarrat Bluetooth 13 huoltotarra 13 langattoman laitteen hyväksyntä 13 Microsoft Certificate of Authenticity -aitoustodistu s 13 modeemin hyväksyntä 13 viranomaisten ilmoitukset 13 WLAN 13 tietokoneen kuljettaminen matkoilla langattoman laitteen hyväksyntätarrat 13 modeemin hyväksyntätarra 13 toimintonäppäimet, tunnistaminen 5 tuotteen nimi ja numero, tietokone 13 tuuletusaukot, tunnistaminen 8, 9 U ulkoisen näytön portti, tunnistaminen 8 USB-portit, tunnistaminen 7, 8 V vaijerilukon kiinnityspaikka, tunnistaminen 7 verkkovirtalaite, tunnistaminen 12 vieritysalueet, kosketusalusta 2 viranomaisten ilmoitukset langattoman laitteen hyväksyntätarrat 13 modeemin hyväksyntätarra 13 viranomaisten ilmoitukset -tarra 13 virran merkkivalot, tunnistaminen 3 virtajohto, tunnistaminen 12 virtaliitin, tunnistaminen 8 virtapainike, tunnistaminen 4 W Windows-näppäin, tunnistaminen 5 Windows-sovellusnäppäin, tunnistaminen 5 WLAN-laite 13 WLAN-tarra 13 Ä äänilähdön (kuulokkeiden) liitäntä, tunnistaminen 6 äänitulon (mikrofonin) liitäntä, tunnistaminen 6 Hakemisto 15
