1 Opastus tietokoneeseen Asiakirjan osanumero: Toukokuu 2006 Tässä oppaassa esitellään tietokoneen laitteisto-ominaisuudet.

2 Sisällysluettelo 1 t Päällä olevat osat Merkkivalot Kosketusalusta Painikkeet, kytkimet ja lukijat Näppäimet Näppäinyhdistelmien pikaopas Edessä olevat osat Takana olevat osat Oikealla sivulla olevat osat Vasemmalla sivulla olevat osat Pohjassa olevat osat WLAN-antennit (vain tietyt mallit) Lisälaitteet Tarrat Tekniset tiedot Käyttöympäristö Nimellinen syöttöteho Hakemisto Opastus tietokoneeseen ii

3 1 t Tässä luvussa esitellään tietokoneen laitteisto-ominaisuudet. Tietokoneeseen asennettuja laitteita voit tarkastella seuraavasti: 1. Valitse Käynnistä > Oma tietokone. 2. Valitse Järjestelmätehtävät-ikkunan vasemmassa osassa Näytä järjestelmätiedot. 3. Valitse Laitteisto-välilehti > Laitehallinta. Laitehallinnan avulla voit myös lisätä laitteita tai muuttaa niiden määrityksiä. Tietokoneen mukana tulevat osat saattavat vaihdella maantieteellisen paikan ja tietokoneen mallin mukaan. Tämän luvun kuvissa esitellään ne tavalliset ulkoiset ominaisuudet, jotka löytyvät useimmista malleista. Opastus tietokoneeseen 1 1

4 Päällä olevat osat Merkkivalot Katso kuvia, jotka vastaavat parhaiten omaa tietokonemalliasi. Kohde 1 Virran merkkivalot* (2) Merkkivalo palaa: tietokone on käynnissä. Merkkivalo vilkkuu: tietokone on valmiustilassa. Ei pala: tietokone on sammutettuna tai lepotilassa. (Jatkuu) 1 2 Opastus tietokoneeseen

5 Kohde 2 Langattoman laitteen merkkivalot (2) Merkkivalo palaa: sisäinen langaton laite, kuten langaton lähiverkkolaite (WLAN) ja/tai Bluetooth -laite, on toiminnassa. 3 Caps Lock -merkkivalo Merkkivalo palaa: caps lock (aakkoslukko) on käytössä. 4 Numerolukitustoiminnon (Num Lock) merkkivalo Merkkivalo palaa: numerolukitus on päällä, tai upotettu numeronäppäimistö on käytössä. 5 Vaimennuksen merkkivalo Merkkivalo palaa: tietokoneen ääni on kytketty pois. 6 Akun merkkivalo Keltainen: akku latautuu. Vihreä: akku on latautunut lähes täyteen. Vilkkuva keltainen: akku on tietokoneen ainoa virtalähde, ja sen varaustaso on heikko. Kun akun varaustila on muuttunut kriittisen heikoksi, akun merkkivalo alkaa vilkkua nopeasti. Ei pala: Jos tietokone on liitetty ulkoiseen virtalähteeseen, merkkivalo sammuu, kun tietokoneen kaikki akut ovat täyteen ladattuja. Jos tietokonetta ei ole liitetty ulkoiseen virtalähteeseen, merkkivalo pysyy sammuneena, kunnes akun varaustila muuttuu heikoksi. 7 Levyaseman merkkivalo Merkkivalo vilkkuu: kiintolevy tai optinen asema on käytössä. *Molemmat virran merkkivalot näyttävät saman tiedon. Virtapainikkeen merkkivalo näkyy vain tietokoneen ollessa auki. Tietokoneen etuosassa oleva virran merkkivalo on näkyvissä riippumatta siitä, onko tietokone auki vai suljettuna. Molemmat langattoman laitteen merkkivalot näyttävät saman tiedon. Langattoman laitteen painikkeen merkkivalo näkyy vain tietokoneen ollessa auki. Tietokoneen etuosassa oleva langattoman laitteen merkkivalo on näkyvissä riippumatta siitä, onko tietokone auki vai suljettuna. Opastus tietokoneeseen 1 3

6 1 Virran merkkivalot* (2) Merkkivalo palaa: tietokone on käynnissä. Merkkivalo vilkkuu: tietokone on valmiustilassa. Ei pala: tietokone on sammutettuna tai lepotilassa. 2 Langattoman laitteen merkkivalot (2) Merkkivalo palaa: sisäinen langaton laite, kuten langaton lähiverkkolaite (WLAN) ja/tai Bluetooth-laite, on toiminnassa. 3 Caps Lock -merkkivalo Merkkivalo palaa: caps lock (aakkoslukko) on käytössä. (Jatkuu) 1 4 Opastus tietokoneeseen

7 4 Numerolukitustoiminnon (Num Lock) merkkivalo Merkkivalo palaa: numerolukitus on päällä, tai upotettu numeronäppäimistö on käytössä. 5 Akun merkkivalo Keltainen: akku latautuu. Vihreä: akku on latautunut lähes täyteen. Vilkkuva keltainen: akku on tietokoneen ainoa virtalähde, ja sen varaustaso on heikko. Kun akun varaustila on muuttunut kriittisen heikoksi, akun merkkivalo alkaa vilkkua nopeasti. Ei pala: Jos tietokone on liitetty ulkoiseen virtalähteeseen, merkkivalo sammuu, kun tietokoneen kaikki akut ovat täyteen ladattuja. Jos tietokonetta ei ole liitetty ulkoiseen virtalähteeseen, merkkivalo pysyy sammuneena, kunnes akun varaustila muuttuu heikoksi. 6 Levyaseman merkkivalo Merkkivalo vilkkuu: kiintolevy tai optinen asema on käytössä. *Molemmat virran merkkivalot näyttävät saman tiedon. Virtapainikkeen merkkivalo näkyy vain tietokoneen ollessa auki. Tietokoneen etuosassa oleva virran merkkivalo on näkyvissä riippumatta siitä, onko tietokone auki vai suljettuna. Molemmat langattoman laitteen merkkivalot näyttävät saman tiedon. Langattoman laitteen painikkeen merkkivalo näkyy vain tietokoneen ollessa auki. Tietokoneen etuosassa oleva langattoman laitteen merkkivalo on näkyvissä riippumatta siitä, onko tietokone auki vai suljettuna. Opastus tietokoneeseen 1 5

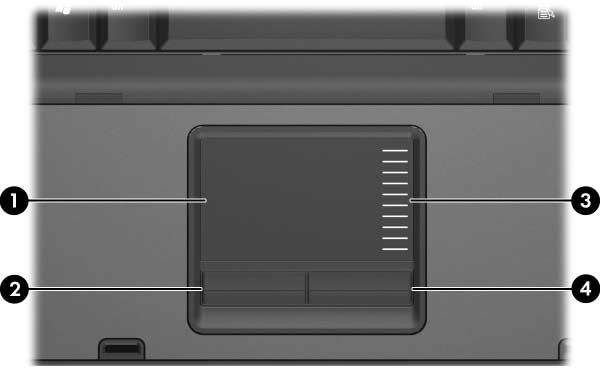

8 Kosketusalusta 1 Kosketusalusta* Siirtää osoitinta sekä valitsee ja aktivoi näytössä olevia kohteita. Voidaan asettaa suorittamaan muitakin hiiritoimintoja, kuten vieritys, valinta ja kaksoisnapsautus. 2 Kosketusalustan vasen painike* Toimii kuten ulkoisen hiiren kakkospainike. 3 Kosketusalustan vieritysalue Vierittää näyttöä ylös tai alas. 4 Kosketusalustan oikea painike* Painike toimii kuten ulkoisen hiiren kakkospainike. *Taulukossa näkyvät oletusasetukset. Kosketusalustan asetuksia voit muuttaa valitsemalla Käynnistä > Ohjauspaneeli > Tulostimet ja muut laitteet > Hiiri. 1 6 Opastus tietokoneeseen

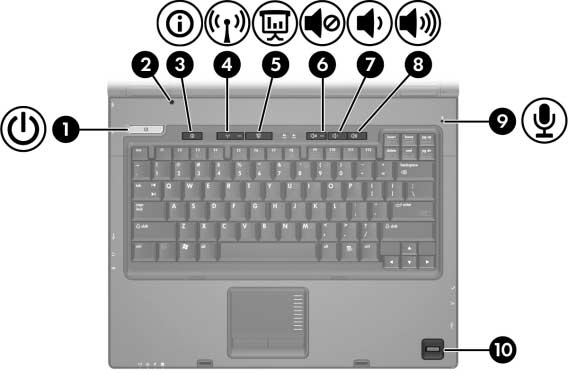

9 Painikkeet, kytkimet ja lukijat Katso kuvia, jotka vastaavat parhaiten omaa tietokonemalliasi. 1 Virtapainike Kun tietokone on sammutettuna, käynnistä tietokone painamalla tätä painiketta valmiustilassa, lopeta valmiustila painamalla tätä painiketta lyhyesti lepotilassa, lopeta lepotila painamalla tätä painiketta lyhyesti. Jos tietokone ei vastaa antamiisi komentoihin eikä Microsoft Windows -sammutustoimintoja voi käyttää, sammuta tietokone painamalla virtapainiketta ainakin viiden sekunnin ajan. (Jatkuu) Opastus tietokoneeseen 1 7

10 2 Näytön kytkin Käynnistää valmiustilan, jos näyttö suljetaan tietokoneen ollessa käynnissä. 3 Info Center -painike Käynnistää Info Centerin, jonka avulla voit avata nopeasti eri ohjelmistoratkaisut. 4 Langattoman laitteen painike* Ottaa langattoman toiminnon käyttöön tai poistaa sen käytöstä, muttei muodosta langatonta yhteyttä. Jos halutaan muodostaa langaton yhteys, verkon pitää olla määritetty. 5 Esityspainike Käynnistää esitystoiminnon. 6 Äänenvoimakkuuden mykistyspainike 7 Äänenvoimakkuuden vähentämispainike 8 Äänenvoimakkuuden lisäyspainike Mykistää ja palauttaa tietokoneen äänen. Vähentää kaiuttimien äänenvoimakkuutta. 9 Sisäinen mikrofoni Tallentaa ääntä. - Sormenjälkitunnistin (vain tietyt mallit) Lisää kaiuttimien äänenvoimakkuutta. Windowsiin voidaan kirjautua sormenjälkitunnistimen avulla salasanatunnistuksen sijasta. *Taulukossa näkyvät oletusasetukset. Tietoja oletusasetusten muuttamisesta on Ohje ja tuki -palvelun käyttöoppaissa. 1 8 Opastus tietokoneeseen

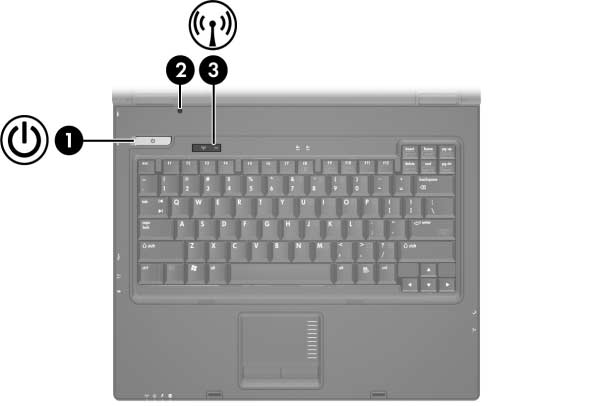

11 1 Virtapainike Kun tietokone on sammutettuna, käynnistä tietokone painamalla tätä painiketta valmiustilassa, lopeta valmiustila painamalla tätä painiketta lyhyesti lepotilassa, lopeta lepotila painamalla tätä painiketta lyhyesti. Jos tietokone ei vastaa antamiisi komentoihin eikä Windowsin sammutustoimintoja voi käyttää, sammuta tietokone painamalla virtapainiketta ainakin viiden sekunnin ajan. 2 Näytön kytkin Käynnistää valmiustilan, jos näyttö suljetaan tietokoneen ollessa käynnissä. (Jatkuu) Opastus tietokoneeseen 1 9

12 3 Langattoman laitteen painike* Ottaa langattoman toiminnon käyttöön tai poistaa sen käytöstä, muttei muodosta langatonta yhteyttä. Jos halutaan muodostaa langaton yhteys, verkon pitää olla määritetty. *Taulukossa näkyvät oletusasetukset. Tietoja oletusasetusten muuttamisesta on Ohje ja tuki -palvelun käyttöoppaissa Opastus tietokoneeseen

13 Näppäimet Tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvissa esiintyvä tietokone. 1 Esc-näppäin Näyttää järjestelmätiedot, kun sitä painetaan yhdessä Fn-näppäimen kanssa. 2 Fn-näppäin Näppäin käynnistää usein käytettyjä järjestelmän toimintoja, kun sitä painetaan yhdessä toimintonäppäimen tai Esc-näppäimen kanssa. 3 Windows-näppäin Avaa Windowsin Käynnistä-valikon. 4 Windows-sovellusnäppäin Avaa osoittimen alla olevan kohteen pikatoimintovalikon. (Jatkuu) Opastus tietokoneeseen 1 11

14 5 Upotetun numeronäppäimistön näppäimet Voidaan käyttää kuten ulkoisen numeronäppäimistön näppäimiä. 6 Muokkausnäppäimet Näppäinten avulla voidaan muokata asiakirjoja tai tiedostoja. Voidaan käyttää myös yhdessä Fn-näppäimen kanssa toistuvien järjestelmän toimintojen suorittamiseen. 7 Toimintonäppäimet Käynnistävät usein käytettyjä järjestelmän toimintoja, kun niitä painetaan yhdessä Fn-näppäimen kanssa. Kohdassa Näppäinyhdistelmien pikaopas on kuvaus kustakin näppäinyhdistelmästä Opastus tietokoneeseen

15 Näppäinyhdistelmien pikaopas Kun haluat suorittaa tämän toiminnon Valmiustilan käynnistäminen Valmiustilan lopettaminen Vaihtaminen tietokoneen näytön ja ulkoisen näytön välillä Akun tietojen näyttäminen Akkutietojen tyhjentäminen Näytön kirkkauden vähentäminen Näytön kirkkauden lisääminen Järjestelmätietojen tarkistaminen Järjestelmätietojen tyhjentäminen Näytön sisällön tulostaminen tekstitilassa tai CGA-grafiikkatilassa Vierityksen lukituksen ottaminen käyttöön tai poistaminen käytöstä Tietyn toiminnon, kuten vierityksen tai ohjelman/komennon suorituksen keskeyttäminen Näppäimistön alkuasetusten palauttaminen tai istunnon vaihtaminen Numerolukituksen ottaminen käyttöön tai poistaminen käytöstä Käynnissä olevan toiminnon katkaiseminen tai pysäyttäminen Paina Fn+F3 Virtapainike Fn+F4 Fn+F8 Fn+F8 Fn+F9 Fn+F10 Fn+Esc Fn+Esc tai paina Enter Fn+Insert [Prt Sc] Fn+Home [Scroll] Fn+Pg Up [Pause] Fn+Delete [Sys Rq] Fn+End [Num Lk] Fn+Pg Dn [Break] Opastus tietokoneeseen 1 13

16 Edessä olevat osat Katso kuvia, jotka vastaavat parhaiten omaa tietokonemalliasi. 1 Näytön vapautussalpa Avaa tietokoneen. 2 Kaiuttimet (2 kpl) Tästä liitännästä kuuluu tietokoneen ääni. 3 Digitaalisten tallennusvälineiden korttipaikka 4 Digitaalisten tallennusvälineiden korttipaikan merkkivalo Tukee lisävarusteina saatavia digitaalisia kortteja: SD (Secure Digital) Memory Card, MultiMediaCard, Memory Stick, Memory Stick Pro, Memory Stick Duo (ja sovitin), SmartMedia card ja xd-picture Card. Merkkivalo palaa: järjestelmä käyttää digitaalista korttia Opastus tietokoneeseen

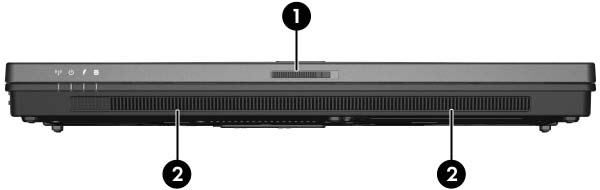

17 1 Näytön vapautussalpa Avaa tietokoneen. 2 Kaiuttimet (2 kpl) Tästä liitännästä kuuluu tietokoneen ääni. Opastus tietokoneeseen 1 15

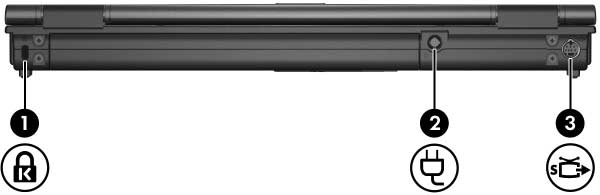

18 Takana olevat osat Katso kuvia, jotka vastaavat parhaiten omaa tietokonemalliasi. 1 Vaijerilukon kiinnityspaikka Toimii tietokoneeseen lisävarusteena saatavan vaijerilukon kiinnityspaikkana. Ä Vaijerilukko on suunniteltu torjumaan uhat, mutta sen avulla ei välttämättä pystytä estämään tietokoneen väärinkäyttöä tai varastamista. 2 Virtaliitin Liittää verkkovirtalaitteen. 3 S-videolähtöliitäntä Tähän voit kytkeä jonkin S-videoliitäntää käyttävän laitteen, kuten television, videonauhurin, videokameran, piirtoheittimen tai videokaappauskortin Opastus tietokoneeseen

19 1 Vaijerilukon kiinnityspaikka Toimii tietokoneeseen lisävarusteena saatavan vaijerilukon kiinnityspaikkana. Ä Vaijerilukko on suunniteltu torjumaan uhat, mutta sen avulla ei välttämättä pystytä estämään tietokoneen väärinkäyttöä tai varastamista. 2 Virtaliitin Liittää verkkovirtalaitteen. Opastus tietokoneeseen 1 17

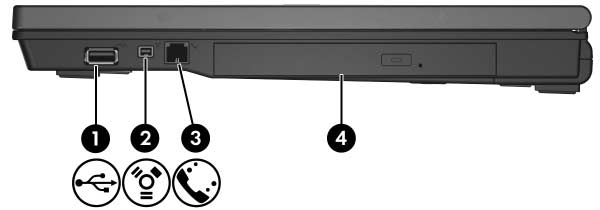

20 Oikealla sivulla olevat osat Katso kuvia, jotka vastaavat parhaiten omaa tietokonemalliasi. 1 USB-portti Tähän voit kytkeä lisävarusteina saatavia USB-laitteita portti Tähän liittimeen voit kytkeä lisävarusteena saatavan IEEE laitteen, kuten videokameran. 3 RJ-11 (modeemi) -liitäntä Tähän liitäntään voit kytkeä modeemikaapelin. 4 Optinen asema Lukee optisen levyn Opastus tietokoneeseen

21 portti Tähän liittimeen voit kytkeä lisävarusteena saatavan IEEE laitteen, kuten videokameran. 2 RJ-11 (modeemi) -liitäntä Tähän liitäntään voit kytkeä modeemikaapelin. 3 Optinen asema Lukee optisen levyn. Opastus tietokoneeseen 1 19

22 Vasemmalla sivulla olevat osat Tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvassa. 1 ExpressCard-paikka (vain tietyt mallit) Tukee lisävarusteena saatavia ExpressCard/54- tai ExpressCard/34-kortteja. 2 RJ-45-verkkoliitäntä Tähän voit liittää verkkokaapelin. 3 Ulkoisen näytön portti Tähän liitäntään voit kytkeä ulkoisen näytön. (Jatkuu) 1 20 Opastus tietokoneeseen

23 4 Jäähdytysaukko Jäähdyttää tietokoneen sisäisiä osia. Ä Älä tuki aukkoja, jotta tietokone ei kuumene liikaa. Käytä tietokonetta vain, kun se on kovalla ja tasaisella alustalla. Älä anna kovien pintojen, kuten tietokoneen vieressä olevan valinnaisen tulostimen tai pehmeiden pintojen, kuten tyynyjen, paksujen mattojen tai vaatteiden, estää tietokoneen ilmanvaihtoa. Tietokoneen tuuletin käynnistyy automaattisesti ja viilentää sisäisiä osia, jotta tietokone ei ylikuumenisi. Tuulettimen käynnistyminen ja sammuminen tavallisen käytön aikana on normaalia. 5 USB-portit (2) Näihin liitäntöihin voidaan kytkeä lisävarusteina saatavia USB-laitteita. 6 Audiolähdön (kuulokkeiden) liitäntä 7 Audiotulon (mikrofonin) liitäntä 8 PC-korttipaikka (vain tietyt mallit) tai älykorttipaikka (vain tietyt mallit) Tästä liitännästä kuuluvat järjestelmän äänet stereona, jos siihen liitetään vahvistimeen kytketyt stereokaiuttimet, kuulokkeet, kuulokemikrofoni tai television äänijohto. Tähän voit liittää lisävarusteena saatavan kuuloke- tai monomikrofonin. Tukee lisävarusteina saatavia I- ja II-tyypin PC-kortteja, 16-bittisiä PC-kortteja ja 32-bittisiä CardBus-kortteja tai standardoituja älykortteja, kuten Java -kortit. Opastus tietokoneeseen 1 21

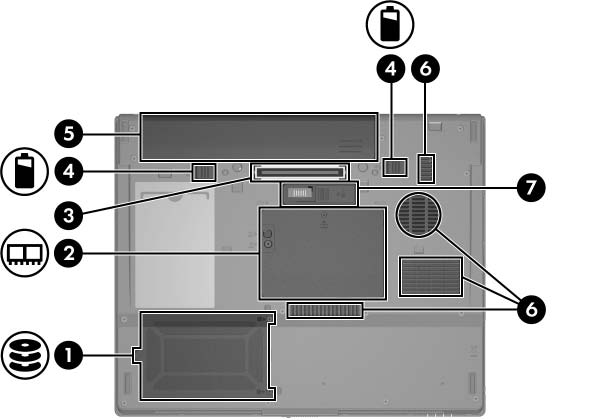

24 Pohjassa olevat osat Katso kuvia, jotka vastaavat parhaiten omaa tietokonemalliasi. 1 Kiintolevypaikka Tässä on kiintolevyn paikka. 2 Laajennusmuistimoduulin paikka Sisältää laajennusmuistimoduulin paikan. 3 Telakointiliitin Yhdistää lisävarusteena saatavan telakointilaitteen. 4 Pääakun vapautussalvat (2) Vapauttavat pääakun akkupaikasta. 5 Akkupaikka Tässä on paikka pääakkua varten. (Jatkuu) 1 22 Opastus tietokoneeseen

25 6 Tuuletusaukot (3)* Tuuletusaukkojen kautta ilma voi kiertää tietokoneen sisällä ja jäähdyttää tietokoneen sisäisiä osia. 7 Lisävarusteakun liitin (tulee näkyviin, kun kantta siirretään oikealle) Ä Älä tuki aukkoja, jotta tietokone ei kuumene liikaa. Käytä tietokonetta vain, kun se on kovalla ja tasaisella alustalla. Älä anna kovien pintojen, kuten tietokoneen vieressä olevan valinnaisen tulostimen tai pehmeiden pintojen, kuten tyynyjen, paksujen mattojen tai vaatteiden, estää tietokoneen ilmanvaihtoa. Tietokoneen tuuletin käynnistyy automaattisesti ja viilentää sisäisiä osia, jotta tietokone ei ylikuumenisi. Tuulettimen käynnistyminen ja sammuminen tavallisen käytön aikana on normaalia. Tähän voit kytkeä lisävarusteena saatavan akun. *Tuuletusaukkojen paikka ja lukumäärä vaihtelevat tietokoneen mallin mukaan. Opastus tietokoneeseen 1 23

26 1 Kiintolevypaikka Tässä on kiintolevyn paikka. 2 Laajennusmuistimoduulin paikka Sisältää laajennusmuistimoduulin paikan. 3 Pääakun vapautussalvat (2) Vapauttavat pääakun akkupaikasta. 4 Akkupaikka Tässä on paikka pääakkua varten. (Jatkuu) 1 24 Opastus tietokoneeseen

27 5 Tuuletusaukot (3)* Tuuletusaukkojen kautta ilma voi kiertää tietokoneen sisällä ja jäähdyttää tietokoneen sisäisiä osia. 6 Lisävarusteakun liitin (tulee näkyviin, kun kantta siirretään oikealle) Ä Älä tuki aukkoja, jotta tietokone ei kuumene liikaa. Käytä tietokonetta vain, kun se on kovalla ja tasaisella alustalla. Älä anna kovien pintojen, kuten tietokoneen vieressä olevan valinnaisen tulostimen tai pehmeiden pintojen, kuten tyynyjen, paksujen mattojen tai vaatteiden, estää tietokoneen ilmanvaihtoa. Tietokoneen tuuletin käynnistyy automaattisesti ja viilentää sisäisiä osia, jotta tietokone ei ylikuumenisi. Tuulettimen käynnistyminen ja sammuminen tavallisen käytön aikana on normaalia. Tähän voit kytkeä lisävarusteena saatavan akun. *Tuuletusaukkojen paikka ja lukumäärä vaihtelevat tietokoneen mallin mukaan. Opastus tietokoneeseen 1 25

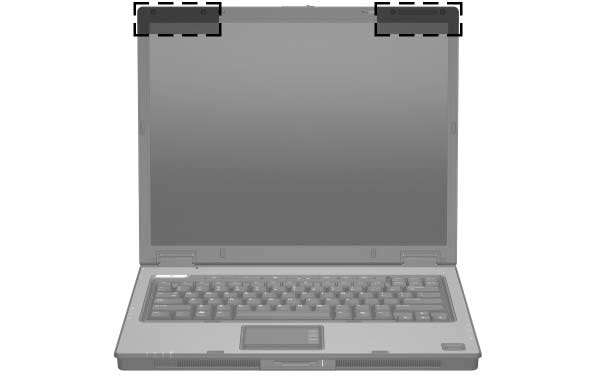

28 WLAN-antennit (vain tietyt mallit) Näytön kotelossa olevat kaksi langattoman verkon antennia lähettävät ja vastaanottavat langattomien laitteiden signaaleja langattomien lähiverkkojen (WLAN) välityksellä. Nämä antennit eivät näy tietokoneen ulkopuolelle. Parhaan mahdollisen signaalitason saavuttamiseksi pidä antennien välitön ympäristö esteettömänä. Lisätietoja kotipaikkasi turvallisuusohjeista on Sähkötarkastusviranomaisten ilmoitukset ja turvallisuus- ja ympäristöohjeet -oppaassa, joka on Ohje ja tuki -palveluissa. Tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvassa esiintyvä tietokone. Pidä antennien välitön ympäristö esteettömänä, jotta signaalitaso on mahdollisimman hyvä Opastus tietokoneeseen

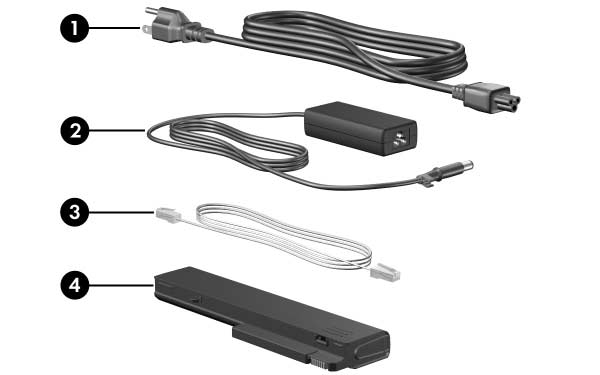

29 Lisälaitteet 1 Virtajohto* Liittää verkkovirtalaitteen pistorasiaan. 2 HP Smart AC Adapter -verkkovirtalaite Muuntaa vaihtovirran tasavirraksi. 3 Modeemikaapeli* Liittää sisäisen modeemin RJ-11- puhelinliitäntään tai maakohtaiseen modeemisovittimeen. 4 Akku* Antaa virtaa tietokoneelle, kun tietokonetta ei ole liitetty ulkoiseen virtalähteeseen. *Modeemikaapelien, akkujen ja virtajohtojen ulkonäkö vaihtelee alueittain ja maittain. Opastus tietokoneeseen 1 27

30 Tarrat Tietokoneeseen kiinnitetyistä tarroista saat tarpeellisia tietoja, joita voit tarvita ratkaistessasi järjestelmän toimintaan liittyviä ongelmia tai matkustaessasi tietokoneen kanssa ulkomaille. Service tag -huoltotarra: Tässä tarrassa on tietokoneen tuotenimi ja sarjan nimi, sarjanumero (S/N) ja tuotenumero (P/N). Pidä nämä tiedot käsillä, kun otat yhteyttä asiakaspalveluun. Service tag -huoltotarra on kiinnitetty tietokoneen pohjaan. Microsoft Certificate of Authenticity -aitoustodistustarrassa on Microsoft Windows -tuotetunnus. Tuotetunnusta voidaan tarvita käyttöjärjestelmän päivittämisen tai vianmäärityksen yhteydessä. Tämä todistus on kiinnitetty tietokoneen pohjaan. Sähkötarkastusviranomaisten ilmoitukset -tarra: Tämä tarra sisältää tietokonetta koskevia sähkötarkastusviranomaisten ilmoituksia. Sähkötarkastusviranomaisten ilmoitukset -tarra on kiinnitetty tietokoneen pohjaan. Modeemin hyväksyntätarra: Tämä tarra sisältää modeemiin liittyviä tietoja. Tarraan on merkitty joidenkin sellaisten maiden viranomaisten hyväksyntämerkinnät, joissa modeemin käyttäminen on hyväksyttyä. Tätä tietoa tarvitaan käytettäessä tietokonetta ulkomailla. Modeemin hyväksyntätarra on kiinnitetty tietokoneen pohjaan. Langattoman laitteen hyväksyntätarra(t): Tämä tarra sisältää / nämä tarrat sisältävät tietoa valinnaisista langattomista laitteista sekä joidenkin maiden hyväksyntämerkinnät, joissa laitteiden käyttäminen on hyväksyttyä. Valinnainen laite voi olla langatonta lähiverkkoa (WLAN) käyttävä laite tai valinnainen Bluetooth -laite. Jos tietokoneessa on vähintään yksi langaton laite, kaikkien langattomien laitteiden hyväksyntätarrat ovat tietokoneen mukana. Tätä tietoa tarvitaan käytettäessä tietokonetta ulkomailla. WLAN-verkkoa käyttävän laitteen ja langattoman Bluetooth-laitteen hyväksyntätarrat on kiinnitetty muistilaajennusmoduulin lokeron sisäpuolelle Opastus tietokoneeseen

31 2 Tekniset tiedot Seuraavissa osissa on tietokoneen käyttöympäristöä ja virrankäyttöä koskevia teknisiä tietoja. Käyttöympäristö Seuraavan taulukon käyttöympäristöä koskevista tiedoista voi olla apua, jos aiot käyttää tai kuljettaa tietokonetta epätavallisissa olosuhteissa. Tekijä Metrijärjestelmä USA Lämpötila Käyttölämpötila (muulloin kuin optista levyä kirjoitettaessa) Käyttölämpötila (optista levyä kirjoitettaessa) 0 35 C F 5 35 C F Poissa käytöstä C F Suhteellinen kosteus (tiivistymätön) Käytössä % % Poissa käytöstä 5 95 % 5 95 % Enimmäiskorkeus (paineistamaton) Käytössä (14,7 10,1 psia*) m jalkaa Poissa käytöstä (14,7 4,4 psia*) m jalkaa *Paunaa neliötuumaa kohti, absoluuttinen (per square inch absolute) on toinen korkeuteen liittyvä mittayksikkö. Opastus tietokoneeseen 2 1

32 Tekniset tiedot Nimellinen syöttöteho Tässä esitetyistä virrankäyttöön liittyvistä tiedoista on hyötyä, jos matkustat ulkomaille tietokoneen kanssa. Tietokone toimii tasavirralla, jota saadaan vaihtovirta- tai tasavirtalähteestä. Vaikka tietokonetta voidaan käyttää itsenäisellä tasavirtalähteellä, on suositeltavaa käyttää tietokonetta vain HP:n toimittaman tai hyväksymän verkkolaitteen tai tasavirtalähteen avulla. Tämä tietokone käyttää seuraavaa erittelyä vastaavaa tasavirtaa: Virransyöttö Käyttöjännite Käyttövirta Nimellisarvo 18,5 V DC / 3,5 A - 65 W 3,5 A Tämä tuote on suunniteltu Norjassa käytettäviin tietotekniikan sähköjärjestelmiin, joiden vaihejännitteen tehollisarvo on korkeintaan 240 V. 2 2 Opastus tietokoneeseen

33 Hakemisto 1394-portti 1 18, 1 19 A akku, tunnistaminen 1 27 akkupaikka 1 22, 1 24, 1 28 akun merkkivalo, tunnistaminen 1 3, 1 5 akun vapautussalpa 1 22, 1 24 antennit 1 26 asemat, optiset 1 18, 1 19 audiolähtöliitäntä (kuulokkeet) 1 21 audiotulon (mikrofonin) liitäntä 1 21 B Bluetooth-tarra 1 28 C caps lock -merkkivalo 1 3, 1 4 Certificate of Authenticity -aitoustodistustarra 1 28 D digitaaliset kortit 1 14 Digitaalisten tallennusvälineiden korttipaikan merkkivalo 1 14 Digitaalisten tallennusvälineiden korttipaikka, sijainti 1 14 E Esityspainike 1 8 ExpressCardkorttipaikka 1 20 F Fn-näppäin 1 11 H HP Smart AC Adapter, tunnistaminen 1 27 huoltotarra 1 28 I IEEE portti 1 18, 1 19 Info Center -painike 1 8 Opastus tietokoneeseen Hakemisto 1

34 Hakemisto K kaapelit modeemi 1 20 RJ-11 (modeemi) 1 27 verkko 1 20 kaiuttimet 1 14, 1 15 kiintolevypaikka, tunnistaminen 1 22, 1 24 korkeutta koskevat tiedot 2 1 Kosketusalusta 1 6 kosteutta koskevat tiedot 2 1 kuuloke (audiolähtö) -liitäntä 1 21 kytkimet näyttö 1 8, 1 9 tunnistaminen 1 8, 1 9 käyttöjärjestelmä Microsoft Certificate of Authenticity -tarra 1 28 tuotetunnus 1 28 käyttöympäristöä koskevat tiedot 2 1 L langattoman laitteen hyväksyntätarra 1 28 langattoman laitteen merkkivalo 1 3, 1 4 langattoman laitteen painike 1 8, 1 10 langattoman verkon antennit 1 26 levyaseman merkkivalo 1 3, 1 5 liittimet lisävarusteakku 1 23, 1 25 telakointi 1 22 virta 1 16, 1 17 liitännät audiolähtö (kuulokkeet) 1 21 audiotulon (mikrofonin) liitäntä 1 21 RJ-11 (modeemi) 1 18, 1 19 RJ-45 (verkko) 1 20 S-videolähtö 1 16 lisävarusteakun liitin, tunnistaminen 1 23, 1 25 lokerot muistilaajennusmoduuli ja Mini Card -kortti 1 22, 1 24 lukko, vaijerilukko 1 16, 1 17 lämpötilaa koskevat tiedot 2 1 M Memory Stick 1 14 Memory Stick Duo 1 14 Memory Stick Pro 1 14 merkkivalot aakkoslukko 1 3, 1 4 akku 1 3, 1 5 asema 1 3, 1 5 Digitaalisten tallennusvälineiden korttipaikka 1 14 langaton 1 3, 1 4 Num Lock 1 3, 1 5 virta 1 2, 1 4 äänen mykistys 1 3 Hakemisto 2 Opastus tietokoneeseen

35 Hakemisto Microsoft Certificate of Authenticity -tarra 1 28 mikrofoni, sisäinen 1 8 mikrofoniliitäntä (audiotulo) 1 21 modeemijohto 1 20 modeemin hyväksyntätarra 1 28 MultiMediaCard 1 14 N nimellisen virransyötön tiedot 2 2 num lock -valo 1 3, 1 5 näppäimet Esc-näppäin 1 11 Fn 1 11 muokkaus 1 12 näppäimistö 1 12 toiminto 1 12 Windows-logo 1 11 Windowssovellusnäppäin 1 11 näppäimistön näppäimet 1 12 näppäinyhdistelmät, pikaopas 1 13 näytön kytkin, tunnistaminen 1 8, 1 9 näytön portti, ulkoinen 1 20 näytön vapautussalpa 1 14, 1 15 O optinen asema, tunnistaminen 1 18, 1 19 osat etuosa 1 14 oikea sivu 1 18 pohja 1 22 päällä olevat 1 2 takana olevat 1 16 vasen sivu 1 20 P paikat akku 1 22, 1 24, 1 28 Digital Media 1 14 ExpressCard 1 20 kiintolevy 1 22, 1 24 muisti 1 24 PC-kortti 1 21 vaijerilukko 1 16, 1 17 painikkeet Esitys 1 8 Info Center -painike 1 8 Kosketusalusta 1 6 langaton 1 8, 1 10 vaimennus 1 8 virta 1 7, 1 9 äänenvoimakkuus 1 8 PC-korttipaikka 1 21 portit , 1 19 ulkoinen näyttö 1 20 USB 1 18, 1 21 Opastus tietokoneeseen Hakemisto 3

36 Hakemisto R RJ-11 (modeemi) -kaapeli 1 27 RJ-11(modeemi) -liitäntä 1 18, 1 19 RJ-45 (verkko) liitäntä 1 20 S salvat akun vapautus 1 22, 1 24 näytön vapautus 1 14, 1 15 sarjanumero, tietokone 1 28 Secure Digital (SD) -muistikortti 1 14 sisäinen mikrofoni 1 8 SmartMedia (SM) -kortti 1 14 sormenjälkitunnistin 1 8 sovellusnäppäin, Windows 1 11 S-videolähtöliitäntä 1 16 T tarrat huoltotarra 1 28 langattoman laitteen hyväksyntätarra 1 28 Microsoft Certificate of Authenticity -aitoustodistus 1 28 modeemin hyväksyntä 1 28 sähkötarkastusviranomaist en ilmoitukset 1 28 WLAN 1 28 tekniset tiedot käyttöympäristö 2 1 nimellinen virransyöttö 2 2 telakointiliitin 1 22 tietokoneen kuljettaminen matkoilla langattoman laitteen hyväksyntätarrat 1 28 modeemin hyväksyntätarra 1 28 ympäristöä koskevat tekniset tiedot 2 2 toimintonäppäimet 1 12 tuotenimi ja -numero, tietokone 1 28 tuotetunnus 1 28 tuuletusaukot 1 21, 1 23, 1 25 U ulkoisen näytön portti 1 20 USB-portit, tunnistaminen 1 18, 1 21 V vaijerilukon kiinnityspaikka 1 16, 1 17 vaimennuspainike 1 8 vapautussalpa akku 1 22, 1 24 näyttö 1 14, 1 15 verkko (RJ-45) -liitäntä 1 20 verkkokaapeli 1 20 verkkovirtalaite, tunnistaminen 1 27 Hakemisto 4 Opastus tietokoneeseen

37 Hakemisto vieritysalue, kosketusalusta 1 6 viranomaisten ilmoitukset langattoman laitteen hyväksyntätarrat 1 28 modeemin hyväksyntätarra 1 28 Sähkötarkastusviranomaist en ilmoitukset -tarra 1 28 virtajohto 1 27 virtajohto, tunnistaminen 1 27 virtaliitin 1 16, 1 17 virtapainike 1 7, 1 9 Virtavalo 1 2, 1 4 W Windows-näppäin 1 11 Windowssovellusnäppäin 1 11 WLAN-tarra 1 28 X xd-picture Card 1 14 Y ympäristöä koskevat tekniset tiedot 2 1 Ä älykortin korttipaikka 1 21 äänen mykistyksen merkkivalo 1 3 äänenvoimakkuuspainikkeet 1 8 Opastus tietokoneeseen Hakemisto 5
