1 Tietokoneen esittely Käyttöopas

2 Copyright 2008 Hewlett-Packard Development Company, L.P. Microsoft ja Windows ovat Microsoft Corporationin Yhdysvalloissa rekisteröimiä tavaramerkkejä. Bluetooth on omistajansa tavaramerkki, jota Hewlett-Packard Company käyttää lisenssillä. SD-logo on omistajansa tavaramerkki. Java on Sun Microsystems, Inc:n tavaramerkki Yhdysvalloissa. Tuotetta koskeva ilmoitus Tässä oppaassa on tietoja ominaisuuksista, jotka ovat yhteisiä useimmille malleille. Oma tietokoneesi ei välttämättä sisällä kaikkia näitä ominaisuuksia. Tässä olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Ainoat HP:n tuotteita ja palveluja koskevat takuut mainitaan erikseen kyseisten tuotteiden ja palveluiden mukana toimitettavissa takuuehdoissa. Tässä aineistossa olevat tiedot eivät oikeuta lisätakuisiin. HP ei vastaa tässä esiintyvistä mahdollisista teknisistä tai toimituksellisista virheistä tai puutteista. Ensimmäinen painos: syyskuu 2008 Asiakirjan osanumero:

3 Turvallisuutta koskeva varoitus VAARA Älä pidä tietokonetta sylissäsi tai tuki tietokoneen tuuletusaukkoja. Tällä voit välttää kuumuuden aiheuttamat henkilövahingot ja tietokoneen ylikuumenemisen. Käytä tietokonetta vain kovalla ja tasaisella alustalla. Älä anna kovien pintojen, kuten tietokoneen vieressä olevan tulostimen, tai pehmeiden pintojen, kuten tyynyjen, mattojen tai vaatteiden, estää tietokoneen ilmanvaihtoa. Älä myöskään anna verkkovirtalaitteen päästä kosketuksiin ihosi tai pehmeiden pintojen, kuten tyynyjen, mattojen tai vaatteiden, kanssa käytön aikana. Tämä tietokone ja verkkovirtalaite noudattavat käyttäjälle soveltuvien pintalämpötilarajojen määräyksiä, jotka on annettu kansainvälisessä tietotekniikan laitteiden turvallisuutta koskevassa IEC standardissa. iii

4 iv Turvallisuutta koskeva varoitus

5 Sisällysluettelo 1 Laitteiden tunnistaminen 2 Osat Päällä olevat osat... 2 Osoitinlaitteet... 2 Merkkivalot... 4 Painikkeet ja kytkimet... 6 Näytön osat... 7 Näppäimet... 8 Edessä olevat osat... 9 Takana olevat osat Oikealla sivulla olevat osat Vasemmalla sivulla olevat osat Pohjassa olevat osat Langattomat antennit (vain tietyt mallit) Lisälaitteet Taulutietokonenäytön käyttäminen Taulutietokonenäytön osat Näytön kääntäminen Taulutietokonetila Kannettavan tietokoneen tila Tarrat Hakemisto v

6 vi

7 1 Laitteiden tunnistaminen Saat näkyviin tietokoneeseen asennettujen laitteiden luettelon seuraavasti: 1. Valitse Käynnistä > Tietokone > Järjestelmän ominaisuudet. 2. Valitse vasemmasta ruudusta Laitehallinta. Voit myös lisätä uusia laitteita ja muuttaa laitemäärityksiä Laitehallinta-kohdassa. HUOMAUTUS: Windowsissa on Käyttäjätilien valvonta -ominaisuus, joka parantaa tietokoneen suojausta. Järjestelmä voi kehottaa sinua antamaan salasanan, kun suoritat tiettyjä tehtäviä, kuten asennat ohjelmia, suoritat apuohjelmia tai muutat Windowsin asetuksia. Lisätietoja on Ohjeessa ja tuessa. 1

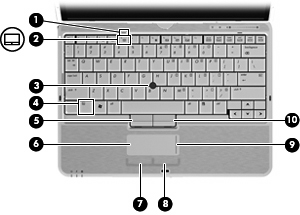

8 2 Osat Päällä olevat osat Osoitinlaitteet Kohde Kuvaus (1) Kosketusalustan merkkivalo Merkkivalo ei pala: Kosketusalusta on käytössä. Keltainen: Kosketusalusta on poistettu käytöstä. (2) Kosketusalustan käyttökytkin Ottaa kosketusalustan käyttöön tai poistaa sen käytöstä, kun sitä painetaan yhdessä fn-näppäimen kanssa. (3) Paikannustappi* Siirtää osoitinta sekä valitsee ja aktivoi näytössä olevia kohteita. (4) fn-näppäin Ottaa kosketusalustan käyttöön tai poistaa sen käytöstä, kun sitä painetaan yhdessä f5-näppäimen kanssa. (5) Paikannustapin vasen painike* Toimii kuten ulkoisen hiiren ykköspainike. (6) Kosketusalusta* Siirtää osoitinta sekä valitsee ja aktivoi näytössä olevia kohteita. (7) Kosketusalustan vasen painike* Toimii kuten ulkoisen hiiren ykköspainike. (8) Kosketusalustan oikea painike* Toimii kuten ulkoisen hiiren kakkospainike. (9) Kosketusalustan vieritysalue* Vierittää ylös- tai alaspäin. 2 Luku 2 Osat

9 Kohde Kuvaus (10) Paikannustapin oikea painike* Toimii kuten ulkoisen hiiren kakkospainike. * Taulukossa näkyvät tehdasasetukset. Osoitinlaitteiden asetuksia voit tarkastella ja muuttaa valitsemalla Käynnistä > Ohjauspaneeli > Laitteisto ja äänet > Hiiri. Päällä olevat osat 3

10 Merkkivalot Kohde Kuvaus (1) Virran merkkivalo Valo palaa: Tietokone on käynnissä. Valo vilkkuu: Tietokone on lepotilassa. Valo ei pala: Tietokoneen virta on katkaistu, tai tietokone on horrostilassa. (2) Akun merkkivalo Keltainen: Akku on latautumassa. Turkoosi: Akku on latautunut lähes täyteen. Vilkkuva keltainen: Akku on tietokoneen ainoa virtalähde, ja sen varaustila on heikko. Kun akun varaustila on kriittisen heikko, akun merkkivalo alkaa vilkkua nopeasti. Valo ei pala: Jos tietokone on liitetty ulkoiseen virtalähteeseen, valo sammuu, kun tietokoneen kaikki akut ovat täysin latautuneet. Jos tietokonetta ei ole liitetty ulkoiseen virtalähteeseen, valo pysyy sammuneena, kunnes tietokoneen akun varaustila laskee alhaiseksi. (3) Aseman merkkivalo Vilkkuva turkoosi: Kiintolevy on käytössä. Keltainen: HP 3D DriveGuard on väliaikaisesti pysäyttänyt sisäisen kiintolevyn. (4) Caps Lock -valo Valo palaa: Caps Lock (aakkoslukko) on käytössä. (5) Kosketusalustan merkkivalo Merkkivalo ei pala: Kosketusalusta on käytössä. Keltainen: Kosketusalusta on poistettu käytöstä. (6) Äänen mykistyksen merkkivalo Turkoosi: Tietokoneen ääni on käytössä. Keltainen: Tietokoneen ääni on mykistetty. (7) Äänenvoimakkuuden vähennyksen merkkivalo Valo vilkkuu: Äänenvoimakkuuden säätöaluetta käytetään kaiuttimen äänenvoimakkuuden vähentämiseen. 4 Luku 2 Osat

11 Kohde Kuvaus (8) Äänenvoimakkuuden lisäyksen merkkivalo Valo vilkkuu: Äänenvoimakkuuden säätöaluetta käytetään kaiuttimen äänenvoimakkuuden lisäämiseen. (9) Num Lock -valo Valo palaa: Num Lock (numerolukitus) on päällä, tai upotettu numeronäppäimistö on käytössä. Päällä olevat osat 5

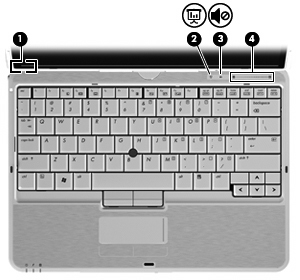

12 Painikkeet ja kytkimet Kohde Kuvaus (1) Sisäinen näytön kytkin Sammuttaa näytön, jos näyttö suljetaan virran ollessa päällä. (2) Esitystila-painike Käynnistää esitystilaominaisuuden. (3) Mykistyspainike Mykistää tai palauttaa kaiuttimen äänet. (4) Äänenvoimakkuuden säätöalue Säätää kaiuttimen äänenvoimakkuutta: Jos haluat vähentää äänenvoimakkuutta, liu'uta sormeasi oikealta vasemmalle äänenvoimakkuuden säätöalueella. Voit myös painaa äänenvoimakkuuden säätöalueen vasenta puolta ja pitää sitä painettuna. Jos haluat lisätä äänenvoimakkuutta, liu'uta sormeasi vasemmalta oikealle äänenvoimakkuuden säätöalueella. Voit myös painaa äänenvoimakkuuden säätöalueen oikeata puolta ja pitää sitä painettuna. 6 Luku 2 Osat

13 Näytön osat Kohde Kuvaus (1) Verkkokameran merkkivalo (vain tietyt mallit) Merkkivalo palaa: Verkkokamera on käytössä. (2) Verkkokamera (vain tietyt mallit) Tallentaa ääntä ja videokuvaa sekä ottaa stillkuvia. (3) Näppäimistön valaistus Valaisee näppäimistön valaistuksen ollessa heikko, kun näppäimistön valaistuksen painiketta painetaan. (4) Näppäimistön valaistuksen painike Avaa ja sytyttää näppäimistön valaistuksen. (5) HP:n sormenjälkitunnistin (sormenjäljen lukulaite) Mahdollistaa kirjautumisen Windows-käyttöjärjestelmään salasanan sijasta sormenjäljen avulla. (6) Sisäiset mikrofonit (2) Tallentavat ja siirtävät ääntä videokonferensseihin ja IPpuheeseen (VoIP). (7) Vallitsevan valon tunnistin Säätää automaattisesti näytön kirkkauden ympäristön valoisuuden mukaan. (8) Kääntösarana Kääntää näytön ja muuntaa tietokoneen perinteisestä kannettavasta taulutietokoneeksi tai päinvastoin. Päällä olevat osat 7

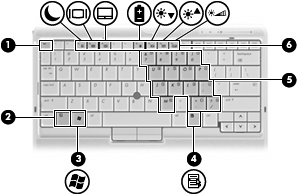

14 Näppäimet Kohde Kuvaus (1) esc-näppäin fn-näppäimen kanssa painettuna tuo näkyviin järjestelmätiedot. (2) fn-näppäin Toimintonäppäimen tai esc-näppäimen kanssa painettuna käynnistää usein käytettyjä järjestelmän toimintoja. (3) Windowsin logonäppäin Avaa Windowsin Käynnistä-valikon. (4) Windows-sovellusnäppäin Avaa osoittimen alla olevan kohteen pikavalikon. (5) Upotetun numeronäppäimistön näppäimet Voidaan käyttää kuten ulkoisen numeronäppäimistön näppäimiä. (6) Toimintonäppäimet Painettuna fn-näppäimen kanssa käynnistävät usein käytettyjä järjestelmän toimintoja. 8 Luku 2 Osat

15 Edessä olevat osat Kohde Kuvaus (1) Virtakytkin Kun tietokone ei ole käynnissä, voit käynnistää sen työntämällä kytkimen oikealle. Kun tietokone on käynnissä, voit sammuttaa sen työntämällä kytkimen oikealle. Kun tietokone on lepotilassa, voit poistua lepotilasta työntämällä kytkintä lyhyesti oikealle. Kun tietokone on horrostilassa, voit poistua horrostilasta työntämällä kytkintä lyhyesti oikealle. Jos tietokone ei vastaa antamiisi komentoihin eikä Windowsin sammutustoimintoja voi käyttää, sammuta tietokone työntämällä kytkintä oikealle ja painamalla sitä ainakin viiden sekunnin ajan. Saat lisätietoja virta-asetuksista valitsemalla Käynnistä > Ohjauspaneeli > Järjestelmä ja ylläpito > Virranhallintaasetukset. (2) Käyntikorttipaikka Pitää käyntikortin paikallaan, jotta siitä voi ottaa verkkokameralla kuvan. (3) Näytön vapautussalpa Avaa tietokoneen. (4) Näppäimistön valaistuksen painike Avaa ja sytyttää näppäimistön valaistuksen. (5) Ulkoisen WWAN-antennin painike Avaa ulkoisen WWAN-antennin. (6) Bluetooth -paikka Sisältää valinnaisen Bluetooth-laitteen. Edessä olevat osat 9

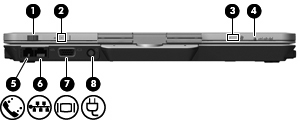

16 Takana olevat osat Kohde Kuvaus (1) Pyörityssäädin Toimii taulutietokonetilassa kuten vakionäppäimistön enternäppäin sekä ylä- ja alanuolinäppäimet. Paina säädintä, jos haluat antaa komennon. Käännä säädintä ylöspäin, jos haluat vierittää ylöspäin. Käännä säädintä alaspäin, jos haluat vierittää alaspäin. (2) esc-painike Antaa taulutietokonetilassa mahdollisuuden sovelluksesta poistumiseen tai sovelluksen sulkemiseen. (3) Kääntöpainike Kääntää taulutietokonetilassa näyttökuvan vaakasuunnasta pystysuuntaan tai päinvastoin. (4) Ctrl+Alt+Del-näppäin Taulutietokonetilassa: Kun Windows on käynnissä, suorita Ctrl+Alt+Del-komento painamalla painiketta kynällä.* Kun Tietokoneen asetukset -apuohjelma on käynnissä, suorita palautuskomento painamalla painiketta kynällä. Tietokone palautuu ja kaikki tallentamattomat tiedot menetetään. Palautustoimintoa voidaan käyttää toiminnan palautukseen, kun järjestelmä on lukkiutunut. (5) RJ-11-liitäntä (modeemiliitäntä) Tähän voit kytkeä modeemikaapelin. (6) RJ-45-liitäntä (verkkoliitäntä) Tähän voit kytkeä verkkokaapelin. (7) Ulkoisen näytön portti Tähän voit kytkeä ulkoisen VGA-näytön tai piirtoheittimen. (8) Virtaliitin Liittää verkkovirtalaitteen pistorasiaan. *Jotta työsi ja järjestelmä olisivat suojassa, Ctrl+Alt+Delete-toimintoon ei pääse käyttämällä näytön näppäimistön ctrl-, alt- ja del-näppäimiä. 10 Luku 2 Osat

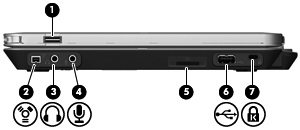

17 Oikealla sivulla olevat osat Kohde (1) HP:n sormenjälkitunnistin (sormenjäljen lukulaite) Kuvaus Mahdollistaa kirjautumisen Windows-käyttöjärjestelmään salasanan sijasta sormenjäljen avulla. (2) 1394-portti Tähän voit kytkeä valinnaisen IEEE tai 1394a -laitteen, kuten videokameran. (3) Äänilähtöliitäntä (kuulokkeet) Tästä liitännästä kuuluvat äänet, jos liität siihen valinnaiset vahvistimeen kytketyt stereokaiuttimet, kuulokkeet, nappikuulokkeet, kuulokemikrofonin tai television äänijohdon. (4) Äänituloliitäntä (mikrofoni) Tähän voit kytkeä valinnaisen stereo- tai monomikrofonin tai tietokoneen kuulokemikrofonin. (5) SD-kortin lukulaite Tukee seuraavia valinnaisia digitaalisia muistikortteja: Secure Digital (SD) -muistikortti MultiMediaCard (MMC) (6) USB-portti Tähän voit kytkeä valinnaisen USB-laitteen. (7) Lukitusvaijerin kiinnityspaikka Tähän voit kytkeä tietokoneen lukitusvaijerin (valinnainen). HUOMAUTUS: Lukitusvaijerin tarkoituksena on vaikeuttaa tietokoneen väärinkäyttöä ja varastamista, mutta se ei välttämättä riitä estämään niitä. Oikealla sivulla olevat osat 11

18 Vasemmalla sivulla olevat osat HUOMAUTUS: Katso kuvaa, joka vastaa eniten tietokonettasi. Kohde Kuvaus (1) Kynäteline Tässä voit säilyttää kynää. (2) Tuuletusaukko Jäähdyttää tietokoneen sisäisiä osia. HUOMAUTUS: Automaattisesti käynnistyvä tietokoneen tuuletin jäähdyttää tietokoneen sisäisiä osia ja estää tietokoneen ylikuumenemisen. Sisäinen tuuletin voi vuoroin käynnistyä ja sammua tietokoneen käytön aikana. Tämä on täysin normaalia. (3) ExpressCard-korttipaikka (vain tietyissä malleissa) Tukee valinnaisia ExpressCard-kortteja. (4) Langattoman toiminnon merkkivalo Sininen: Sisäinen langaton verkkolaite, esimerkiksi langaton lähiverkkolaite (WLAN), HP Mobile Broadband -moduuli ja/tai Bluetooth-laite, on toiminnassa. Keltainen: Kaikista langattomista laitteista on katkaistu virta. (5) Langattoman yhteyden kytkin Ottaa langattomat ominaisuudet käyttöön tai poistaa ne käytöstä, mutta ei kuitenkaan muodosta langatonta yhteyttä. HUOMAUTUS: Langattoman yhteyden muodostaminen edellyttää, että langattoman verkon asetukset on määritetty. (6) Info-painike Käynnistää Info Centerin, jonka avulla voit avata nopeasti erilaisia ohjelmistoratkaisuja. (7) Virtaa saava USB-portti Antaa virtaa USB-laitteelle, kuten valinnaiselle ulkoiselle MultiBaylle, jos käytetään USB-kaapelia. Kohde Kuvaus (1) Kynäteline Tässä voit säilyttää kynää. 12 Luku 2 Osat

19 Kohde Kuvaus (2) Tuuletusaukko Jäähdyttää tietokoneen sisäisiä osia. HUOMAUTUS: Automaattisesti käynnistyvä tietokoneen tuuletin jäähdyttää tietokoneen sisäisiä osia ja estää tietokoneen ylikuumenemisen. Sisäinen tuuletin voi vuoroin käynnistyä ja sammua tietokoneen käytön aikana. Tämä on täysin normaalia. (3) Älykortin lukulaite (vain tietyissä malleissa) Tukee valinnaisia älykortteja ja Java -kortteja. (4) Langattoman toiminnon merkkivalo Sininen: Sisäinen langaton verkkolaite, esimerkiksi langaton lähiverkkolaite (WLAN), HP Mobile Broadband -moduuli ja/tai Bluetooth-laite, on toiminnassa. Keltainen: Kaikista langattomista laitteista on katkaistu virta. (5) Langattoman yhteyden kytkin Ottaa langattomat ominaisuudet käyttöön tai poistaa ne käytöstä, mutta ei kuitenkaan muodosta langatonta yhteyttä. HUOMAUTUS: Langattoman yhteyden muodostaminen edellyttää, että langattoman verkon asetukset on määritetty. (6) Info-painike Käynnistää Info Centerin, jonka avulla voit avata nopeasti erilaisia ohjelmistoratkaisuja. (7) Virtaa saava USB-portti Antaa virtaa USB-laitteelle, kuten valinnaiselle ulkoiselle MultiBaylle, jos käytetään USB-kaapelia. Vasemmalla sivulla olevat osat 13

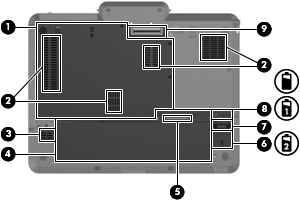

20 Pohjassa olevat osat Kohde Kuvaus (1) Kiintolevypaikka Kiintolevyn, muistimoduulipaikkojen, WLAN-moduulin (vain tietyissä malleissa) ja WWAN-moduulin (vain tietyissä malleissa) paikka. (2) Tuuletusaukot (4) Jäähdyttävät tietokoneen sisäisiä osia. (3) Kaiutin Tuottaa ääntä. HUOMAUTUS: Automaattisesti käynnistyvä tietokoneen tuuletin jäähdyttää tietokoneen sisäisiä osia ja estää tietokoneen ylikuumenemisen. Sisäinen tuuletin voi vuoroin käynnistyä ja sammua tietokoneen käytön aikana. Tämä on täysin normaalia. (4) Akkupaikka Paikka akkua ja SIM-korttia (Subscriber Identity Module) varten. (5) Lataustason merkkivalo Näyttää suunnilleen jäljellä olevan latauksen. (6) Lisätarvikeakun liittimen luukku Liukuu auki, jolloin lisätarvikeakun liitin tulee näkyviin. (7) Lisätarvikeakun liitin Liittimeen voidaan kytkeä valinnainen lisätarvikeakku. (8) Akun vapautussalpa Vapauttaa akun akkupaikasta. (9) Telakointiliitin Tähän voit kytkeä valinnaisen telakointilaitteen. 14 Luku 2 Osat

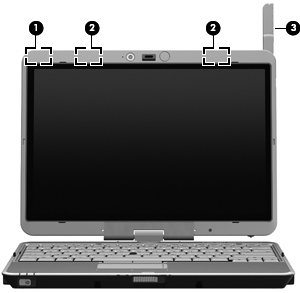

21 Langattomat antennit (vain tietyt mallit) Tietyissä malleissa langattomat antennit lähettävät ja vastaanottavat yhden tai useamman langattoman laitteen signaaleja. Antennit eivät näy tietokoneen ulkopuolelle. Osa Kuvaus (1) WWAN-antenni* Lähettää ja vastaanottaa langattomien laitteiden signaaleja langattomissa suuralueverkoissa (WWAN). (2) WLAN-antennit (2)* Lähettävät ja vastaanottavat langattomien laitteiden signaaleja langattomissa lähiverkoissa (WLAN-verkoissa). (3) Ulkoinen WWAN-antenni Lähettää ja vastaanottaa langattomien laitteiden signaaleja langattomissa suuralueverkoissa (WWAN). * Antennit eivät näy tietokoneen ulkopuolelle. Jotta signaalitaso on paras mahdollinen, varmista, että antennien välittömässä läheisyydessä ei ole esteitä. Langattomia laitteita koskevat säädökset löydät Sähköviranomaisten ilmoitukset ja turvallisuus- ja ympäristöohjeet -oppaan omaa maatasi tai aluettasi koskevasta osasta. Nämä ilmoitukset ovat Ohjeessa ja tuessa. Langattomat antennit (vain tietyt mallit) 15

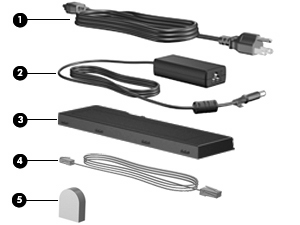

22 Lisälaitteet Osa Kuvaus (1) Virtajohto* Liittää verkkovirtalaitteen pistorasiaan. (2) Verkkovirtalaite Muuntaa vaihtovirran tasavirraksi. (3) Akku* Kun tietokonetta ei ole liitetty ulkoiseen verkkovirtalähteeseen, tietokone toimii akkuvirralla. (4) Modeemikaapeli (vain tietyissä malleissa) Liittää sisäisen modeemin RJ-11-puhelinliitäntään tai maa-/ aluekohtaiseen modeemikaapelisovittimeen. (5) Maa- tai aluekohtainen modeemikaapelin sovitin (vain tietyissä malleissa) Liittää modeemikaapelin muuhun kuin RJ-11-modeemiliitäntään. * Akkujen ja virtajohtojen ulkonäkö vaihtelee maittain tai alueittain. Tarvitset modeemikaapelia vain silloin, jos käytät puhelinverkkoyhteyttä. 16 Luku 2 Osat

23 3 Taulutietokonenäytön käyttäminen 17

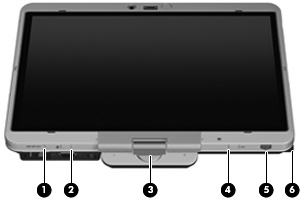

24 Taulutietokonenäytön osat Osa Kuvaus (1) Ctrl+Alt+Del-näppäin* Kun Windows on käynnissä, suorita Ctrl+Alt+Del-komento painamalla painiketta kynällä. Kun Tietokoneen asetukset -apuohjelma on käynnissä, suorita palautuskomento painamalla painiketta kynällä. Tietokone palautuu ja kaikki tallentamattomat tiedot menetetään. Palautustoimintoa voidaan käyttää toiminnan palautukseen, kun järjestelmä on lukkiutunut. (2) Kääntöpainike Kääntää näyttökuvan vaakasuunnasta pystysuuntaan tai päinvastoin. (3) Kääntösarana Kääntää näytön ja muuntaa tietokoneen perinteisestä kannettavasta taulutietokoneeksi tai päinvastoin. (4) esc-painike Antaa mahdollisuuden ohjelmasta poistumiseen tai ohjelman sulkemiseen. (5) Pyörityssäädin* Toimii kuten vakionäppäimistön enter-näppäin sekä ylä- ja alanuolinäppäimet. Paina säädintä, jos haluat antaa komennon. (6) Kynäteline Tässä voit säilyttää kynää. Käännä säädintä ylöspäin, jos haluat vierittää ylöspäin. Käännä säädintä alaspäin, jos haluat vierittää alaspäin. * Taulukossa näkyvät oletusasetukset. Lisätietoja Ctrl+Alt+Del-painikkeen ja pyörityssäätimen toimintojen muuttamisesta saat valitsemalla Käynnistä > Ohjauspaneeli > Laitteisto ja äänet > Lehtiö-PC:n asetukset. Työtiedostojen ja järjestelmän suojaamiseksi Ctrl+Alt+Del-komentoa ei voi suorittaa näyttönäppäimistön ctrl-, alt- ja delnäppäimillä. 18 Luku 3 Taulutietokonenäytön käyttäminen

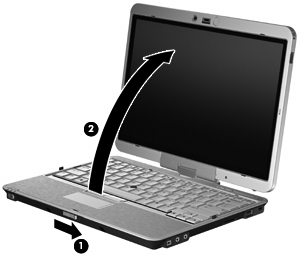

25 Näytön kääntäminen Tietokoneen näytön voi kääntää perinteisestä kannettavan tietokoneen tilasta taulutietokonetilaan. HUOMAUTUS: Kun tietokone on telakoitu kannettavan tietokoneen tilaan tai taulutietokonetilaan, näyttöä ei voi kääntää. Taulutietokonetila Jos haluat siirtää tietokoneen kannettavan tietokoneen tilasta taulutietokonetilaan, toimi seuraavasti: 1. Vapauta näyttö työntämällä näytön vapautussalpaa (1) ja avaa sen jälkeen tietokoneen näyttö (2). Näytön kääntäminen 19

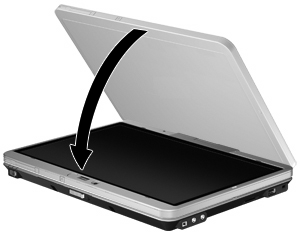

26 2. Käännä tietokoneen näyttöä myötäpäivään, kunnes se napsahtaa paikalleen näppäimistöstä poispäin. 3. Kallista tietokoneen näyttöä näppäimistöä kohti, kunnes se napsahtaa paikalleen. Taulutietokonetilassa näyttö kääntyy automaattisesti pystyasennosta vaaka-asentoon, kun sitä käännetään. HUOMAUTUS: Jos tietokoneen antenneja pidetään lähellä kehoa, antennit voivat estää näytön automaattisen käännön. 20 Luku 3 Taulutietokonenäytön käyttäminen

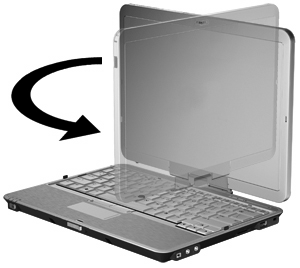

27 Kannettavan tietokoneen tila Jos haluat siirtää tietokoneen taulutietokonetilasta kannettavan tietokoneen tilaan, toimi seuraavasti: 1. Työnnä näytön vapautussalpaa (1). 2. Avaa tietokoneen näyttö (2). 3. Käännä tietokoneen näyttöä vastapäivään, kunnes se napsahtaa paikalleen näppäimistöön päin. Näytön kääntäminen 21

28 HUOMAUTUS: Varmista, että akku on tiukasti paikallaan, jotta tietokone käynnistyy varmasti. 22 Luku 3 Taulutietokonenäytön käyttäminen

29 4 Tarrat Tietokoneeseen kiinnitetyissä tarroissa on tietoja, joita voit tarvita ongelmanratkaisussa tai matkustaessasi ulkomaille tietokoneen kanssa. Huoltotarra: Sisältää tärkeitä tietoja, muun muassa seuraavat: tietokoneen tuotemerkin tai tuotenimen, sarjanumeron (s/n) ja tuotenumeron (p/n). Tuotteen nimi (1). Tämä on tuotteen nimi, joka on kiinnitetty tietokoneen etuosaan. Sarjanumero (s/n) (2). Tämä on aakkosnumeerinen merkintä, joka on jokaisella tuotteella yksilöllinen. Osanumero/tuotenumero (p/n) (3). Tämä numero sisältää tärkeitä tietoja tuotteessa olevista laitteisto-osista. Osanumero auttaa huoltoteknikkoa tarvittavien osien määrittämisessä. Mallin kuvaus (4). Tämä on numero, jota käytetään kannettavaan tietokoneeseen liittyvien asiakirjojen, ohjaimien ja tuen löytämiseen. Takuuaika (5). Tämä numero ilmoittaa tietokoneen takuuajan keston. Pidä nämä tiedot käsillä, kun otat yhteyttä tekniseen tukeen. Huoltotarra on kiinnitetty tietokoneen pohjaan. Microsoft Certificate of Authenticity -aitoustodistus: Tarrassa on Windows Product Key -tuotetunnus. Voit tarvita Product Key -tunnusta käyttöjärjestelmän päivittämisen tai vianmäärityksen yhteydessä. Aitoustodistus on kiinnitetty tietokoneen pohjaan. Viranomaisten ilmoitukset -tarra: Tarrassa on tietokonetta koskevia viranomaisten tietoja. Viranomaisten ilmoitukset -tarra on kiinnitetty akkupaikan sisäpuolelle. Modeemin hyväksymismerkintä: Tarrassa on modeemiin liittyviä tietoja, ja siihen on merkitty joidenkin sellaisten maiden viranomaisten hyväksyntämerkinnät, joissa modeemin käyttäminen on hyväksyttyä. Voit tarvita tätä tietoa matkustaessasi ulkomaille tietokoneen kanssa. Modeemin hyväksyntätarra on kiinnitetty akkupaikan sisäpuolelle. Langattoman laitteen hyväksyntätarrat (vain tietyt mallit): Tarrassa on tietoja lisävarusteena saatavilla olevista langattomista laitteista sekä joidenkin sellaisten maiden viranomaisten hyväksyntämerkinnät, joissa kyseisten laitteiden käyttäminen on hyväksyttyä. Valinnainen laite voi olla langatonta lähiverkkoa (WLAN) käyttävä laite tai valinnainen Bluetooth -laite. Jos tietokone 23

30 sisältää vähintään yhden langattoman laitteen, sen mukana toimitetaan myös ainakin yksi hyväksyntätarra. Voit tarvita tätä tietoa matkustaessasi ulkomaille tietokoneen kanssa. Langattoman laitteen hyväksyntätarrat on kiinnitetty akkupaikan ja kiintolevypaikan sisäpuolelle. SIM (Subscriber Identity Module) -tarra (vain tietyt mallit): Sisältää SIM-moduulin ICCID (Integrated Circuit Card Identifier) -tunnuksen. Tarra sijaitsee akkupaikan sisäpuolella. HP Mobile Broadband -moduulin sarjanumerotarra (vain tietyt mallit): Sisältää HP Mobile Broadband -moduulin sarjanumeron. Tämä tarra on kiinnitetty kiintolevypaikan sisäpuolelle. 24 Luku 4 Tarrat

31 Hakemisto Merkit/numerot 1394-portti, tunnistaminen 11 A akku, tunnistaminen 16 akkupaikka 14, 23 akun merkkivalo, tunnistaminen 4 akun vapautussalpa, tunnistaminen 14 aseman merkkivalo, tunnistaminen 4 B Bluetooth-paikka, tunnistaminen 9 Bluetooth-tarra 24 C Caps Lock -valo, tunnistaminen 4 Certificate of Authenticity -aitoustodistustarra 23 Ctrl+Alt+Del-näppäin 10, 18 E esc-näppäin, tunnistaminen 8 esc-painike 10, 18 esitystila-painike, tunnistaminen 6 ExpressCard-korttipaikka 12 F fn-näppäin, käyttäminen 2 fn-näppäin, tunnistaminen 8 H HP Mobile Broadband -moduulin sarjanumerotarra 24 huoltotarra 23 I IEEE portti, tunnistaminen 11 info-painike, tunnistaminen 12, 13 J johto, virta 16 K kaiutin, tunnistaminen 14 kiintolevypaikka, tunnistaminen 14 kosketusalusta painikkeet 2 tunnistaminen 2 vieritysalue 2 kosketusalustan käyttökytkin 2 kosketusalustan merkkivalo 2, 4 kuulokeliitäntä (äänilähtö) 11 kynäteline, tunnistaminen 12, 18 kytkimet langaton 12, 13 näyttö 6 virta 9 käyntikorttipaikka 9 käyttöjärjestelmä Microsoft Certificate of Authenticity -tarra 23 Product Key -tuotetunnus 23 kääntöpainike 10, 18 kääntösarana, tunnistaminen 7, 18 L langattoman laitteen hyväksyntätarra 24 langattoman toiminnon merkkivalo, tunnistaminen 12, 13 langattoman yhteyden kytkin, tunnistaminen 12, 13 langattomat laitteet 14 lataustason merkkivalo, tunnistaminen 14 liitin, virta 10 liitännät RJ-11-liitäntä (modeemiliitäntä) 10 RJ-45-liitäntä (verkkoliitäntä) 10 äänilähtö (kuulokkeet) 11 äänitulo (mikrofoni) 11 lisätarvikeakun liitin, tunnistaminen 14 lukitusvaijerin kiinnityspaikka, tunnistaminen 11 lukulaite, sormenjälki 7, 11 M merkkivalot akku 4 asema 4 Caps Lock 4 kosketusalusta 2, 4 langaton 12, 13 mykistys 4 Num Lock 5 näppäimistö 7 verkkokamera 7 virta 4 äänen mykistys 4 äänenvoimakkuuden lisäys 5 äänenvoimakkuuden vähennys 4 Microsoft Certificate of Authenticity -tarra 23 mikrofoni, sisäinen 7 mikrofonin (äänitulon) liitäntä 11 Hakemisto 25

32 modeemikaapeli, tunnistaminen 16 modeemin hyväksyntätarra 23 modeemisovitin, tunnistaminen 16 muistimoduuli 14 mykistyksen merkkivalo, tunnistaminen 4 mykistyspainike, tunnistaminen 6 N Num Lock -valo, tunnistaminen 5 näppäimet esc 8 fn 8 numeronäppäimistö 8 toiminto 8 Windowsin logonäppäin 8 Windows-sovellusnäppäin 8 näppäimistön näppäimet, tunnistaminen 8 näppäimistön valaistuksen painike, tunnistaminen 7, 9 näppäimistön valaistus, tunnistaminen 7 näyttö kannettavan tietokoneen tila 21 kääntäminen 19 taulutietokonetila 19 näytön kytkin, tunnistaminen 6 näytön portti, ulkoinen 10 näytön vapautussalpa, tunnistaminen 9 O osat edessä olevat 9 langattomat antennit 15 lisälaitteistot 16 näyttö 7 oikealla sivulla olevat 11 pohjassa olevat 14 päällä olevat 2 takana olevat 10 vasemmalla sivulla olevat 12 P paikannustapin painikkeet, tunnistaminen 2 paikannustappi, tunnistaminen 2 paikat akku 14, 23 ExpressCard 12 kiintolevy 14 käyntikortti 9 lukitusvaijeri 11 muistimoduuli 14 SD-kortin lukulaite 11 SIM 14 painikkeet Ctrl+Alt+Del 10, 18 esc 10, 18 esitystila 6 info 12 kosketusalusta 2 kääntö 10, 18 näppäimistön valaistus 7, 9 paikannustappi 2 ulkoinen WWAN-antenni 9 äänen mykistys 6 portit ulkoinen näyttö 10 USB 11 Product Key -tuotetunnus 23 pyörityssäädin 10, 18 R RJ-11-liitäntä (modeemiliitäntä), tunnistaminen 10 RJ-45-liitäntä (verkkoliitäntä), tunnistaminen 10 S salpa, akun vapauttaminen 14 sarana, kääntö 7, 18 sarjanumero, tietokone 23 SD-kortin lukulaite, tunnistaminen 11 SIM-tarra 24 sisäinen mikrofoni, tunnistaminen 7 sisäinen näytön kytkin, tunnistaminen 6 sormenjäljen lukulaite, tunnistaminen 7, 11 sovellusnäppäin, Windows 8 T tarrat Bluetooth 24 HP Mobile Broadband 24 huoltotarra 23 langattoman laitteen hyväksyntä 24 Microsoft Certificate of Authenticity -aitoustodistus 23 modeemin hyväksyntä 23 SIM 24 viranomaisten ilmoitukset 23 WLAN 24 taulutietokonenäytön osat 18 telakointiliitin, tunnistaminen 14 teline, kynä 18 tietokoneen kuljettaminen matkoilla langattoman laitteen hyväksyntätarrat 24 modeemin hyväksyntätarra 23 toimintonäppäimet, tunnistaminen 8 tuotenimi ja -numero, tietokone 23 tuuletusaukot, tunnistaminen 12, 13, 14 U ulkoinen WWAN-antenni, tunnistaminen 15 ulkoisen näytön portti, tunnistaminen 10 ulkoisen WWAN-antennin painike, tunnistaminen 9 USB-portit, tunnistaminen 11 USB-portti, virtaa saava 12, 13 V vallitsevan valon tunnistin, tunnistaminen 7 vapautussalpa, akku 14 verkkokamera, tunnistaminen 7 verkkokameran merkkivalo, tunnistaminen 7 verkkovirtalaite, tunnistaminen 16 vieritysalue, kosketusalusta 2 viranomaisten ilmoitukset langattoman laitteen hyväksyntätarrat Hakemisto

33 modeemin hyväksyntätarra 23 Viranomaisten ilmoitukset -tarra 23 virran merkkivalo, tunnistaminen 4 virtajohto, tunnistaminen 16 virtakytkin, tunnistaminen 9 virtaliitin, tunnistaminen 10 W Windowsin logonäppäin, tunnistaminen 8 Windows-sovellusnäppäin, tunnistaminen 8 WLAN-antenni, tunnistaminen 15 WLAN-laite 24 WLAN-tarra 24 WWAN-antenni, tunnistaminen 15 Ä älykortin lukulaite, tunnistaminen 13 äänen mykistyksen merkkivalo, tunnistaminen 4 äänenvoimakkuuden lisäyksen merkkivalo, tunnistaminen 5 äänenvoimakkuuden säätöalue, tunnistaminen 6 äänenvoimakkuuden vähennyksen merkkivalo, tunnistaminen 4 äänilähtöliitäntä (kuulokkeet), tunnistaminen 11 äänituloliitäntä (mikrofoni), tunnistaminen 11 Hakemisto 27
