1 Kannettavan esittely Käyttöopas

2 Copyright 2008 Hewlett-Packard Development Company, L.P. Microsoft ja Windows ovat Microsoft Corporationin Yhdysvalloissa rekisteröimiä tavaramerkkejä. Bluetooth on omistajansa tavaramerkki, jota Hewlett-Packard Company käyttää lisenssillä. SD-logo on omistajansa tavaramerkki. Tässä olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Ainoat HP:n tuotteita ja palveluja koskevat takuut mainitaan erikseen kyseisten tuotteiden ja palveluiden mukana toimitettavissa takuuehdoissa. Tässä aineistossa olevat tiedot eivät oikeuta lisätakuisiin. HP ei vastaa tässä esiintyvistä mahdollisista teknisistä tai toimituksellisista virheistä tai puutteista. Ensimmäinen painos: kesäkuu 2008 Asiakirjan osanumero:

3 Turvallisuutta koskeva varoitus VAARA Älä pidä tietokonetta sylissäsi tai tuki tietokoneen tuuletusaukkoja. Tällä voit välttää kuumuuden aiheuttamat henkilövahingot ja tietokoneen ylikuumenemisen. Käytä tietokonetta vain kovalla ja tasaisella alustalla. Älä anna kovien pintojen, kuten tietokoneen vieressä olevan valinnaisen tulostimen tai pehmeiden pintojen, kuten tyynyjen, mattojen tai vaatteiden, estää tietokoneen ilmanvaihtoa. Älä myöskään anna verkkovirtalaitteen koskettaa ihoa tai pehmeää esinettä, kuten tyynyä, mattoa tai vaatetta, käytön aikana. Tietokone ja verkkovirtalaite noudattavat tietotekniikan laitteiden turvallisuutta koskevassa kansainvälisessä standardissa (IEC 60950) määritettyjä lämpötilarajoja. iii

4 iv Turvallisuutta koskeva varoitus

5 Sisällysluettelo 1 Laitteiden tunnistaminen 2 Osat Tuotetta koskeva ilmoitus... 2 Päällä olevat osat... 2 Kosketusalusta... 2 Merkkivalot... 3 Painikkeet, kaiuttimet ja sormenjälkitunnistin... 4 Näppäimet... 6 Näyttö... 6 Edessä olevat osat... 8 Takana olevat osat... 9 Oikealla sivulla olevat osat... 9 Vasemmalla sivulla olevat osat Pohjassa olevat osat Langattomat antennit Lisälaitteet Tarrat Hakemisto v

6 vi

7 1 Laitteiden tunnistaminen Saat näkyviin tietokoneeseen asennettujen laitteiden luettelon seuraavasti: 1. Valitse Käynnistä > Tietokone > Järjestelmän ominaisuudet. 2. Valitse vasemmasta ruudusta Laitehallinta. Voit myös lisätä uusia laitteita ja muuttaa laitemäärityksiä Laitehallinta-kohdassa. HUOMAUTUS: Windowsin sisältämä käyttäjätilien hallintaominaisuus parantaa tietokoneen suojausta. Järjestelmä saattaa kysyä käyttöoikeuksia tai salasanaa tiettyjen tehtävien, kuten sovellusten asentamisen, ohjelmien suorittamisen tai Windows-asetusten muuttamisen yhteydessä. Lisätietoja on Windowsin ohjeessa. 1

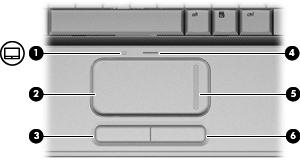

8 2 Osat Tuotetta koskeva ilmoitus Käyttöoppaassa kuvataan useimmille malleille yhteiset toiminnot. Kaikki toiminnot eivät välttämättä ole käytettävissä omassa tietokoneessasi. Päällä olevat osat Kosketusalusta Kohde (1) Kosketusalustan merkkivalo Valkoinen: Kosketusalusta on käytössä. Keltainen: Kosketusalusta on poistettu käytöstä. (2) Kosketusalusta* Siirtää osoitinta sekä valitsee ja aktivoi näytössä olevia kohteita. (3) Kosketusalustan vasen painike* Toimii kuten ulkoisen hiiren ykköspainike. (4) Kosketusalustan käynnistys- ja sammutuspainike Ottaa kosketusalustan käyttöön tai poistaa sen käytöstä. (5) Kosketusalustan vaakasuuntainen vieritysalue* Vierittää ylös- tai alaspäin. (6) Kosketusalustan oikea painike* Toimii kuten ulkoisen hiiren kakkospainike. * Taulukossa näkyvät tehdasasetukset. Osoitinlaitteiden asetuksia voit tarkastella ja muuttaa valitsemalla Käynnistä > Ohjauspaneeli > Laitteisto ja äänet > Hiiri. 2 Luku 2 Osat

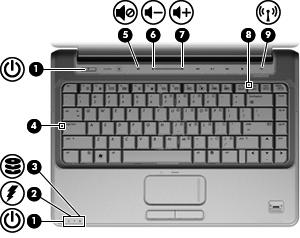

9 Merkkivalot HUOMAUTUS: Oma tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvassa esitetty tietokone. Kohde (1) Virran merkkivalot (2)* Merkkivalo palaa: Tietokone on käynnissä. Merkkivalo vilkkuu: Tietokone on lepotilassa. Ei pala: Tietokone on sammutettuna tai horrostilassa. (2) Akun merkkivalo Merkkivalo palaa: Akku on latautumassa. Merkkivalo vilkkuu: Akku on tietokoneen ainoa virtalähde, ja sen varaustila on saavuttanut alhaisen tai kriittisen tason. Ei pala: Jos tietokone on liitetty ulkoiseen virtalähteeseen, merkkivalo sammuu, kun tietokoneen kaikki akut ovat täyteen ladattuja. Jos tietokonetta ei ole liitetty ulkoiseen virtalähteeseen, merkkivalo pysyy sammuneena, kunnes akun varaustila muuttuu alhaiseksi. (3) Aseman merkkivalo Merkkivalo vilkkuu: Kiintolevy tai optinen asema (vain tietyissä malleissa) on käytössä. Merkkivalo palaa: HP ProtectSmart -kiintolevysuojaus on väliaikaisesti pysäköinyt sisäisen kiintolevyn ja vaihdettavien asemien paikassa olevan kiintolevyn, jos sellainen on asennettu. (4) Caps Lock -merkkivalo Merkkivalo palaa: Caps Lock (aakkoslukko) on käytössä. (5) Mykistyksen merkkivalo Valkoinen: Tietokoneen ääni on toiminnassa. Keltainen: Tietokoneen ääni on mykistetty. (6) Äänenvoimakkuuden vähennyksen merkkivalo Merkkivalo palaa: Äänenvoimakkuuden säätöaluetta käytetään kaiuttimen äänenvoimakkuuden vähentämiseen. Päällä olevat osat 3

10 Kohde (7) Äänenvoimakkuuden lisäyksen merkkivalo Merkkivalo palaa: Äänenvoimakkuuden säätöaluetta käytetään kaiuttimen äänenvoimakkuuden lisäämiseen. (8) Num Lock -merkkivalo Merkkivalo palaa: Num Lock (numerolukitus) tai upotettu numeronäppäimistö on käytössä. (9) Langattoman yhteyden merkkivalo Sininen: Sisäinen langaton laite, kuten langaton lähiverkkolaite (WLAN) ja/tai Bluetooth -laite, on toiminnassa. Keltainen: Kaikista langattomista laitteista on katkaistu virta. *Molemmilla virran merkkivaloilla on sama käyttötarkoitus. Virtapainikkeen merkkivalo palaa vain, kun tietokoneeseen on kytketty virta. Tietokoneen etupuolella oleva merkkivalo palaa sekä tietokoneen virran ollessa katkaistuna että kytkettynä. Painikkeet, kaiuttimet ja sormenjälkitunnistin HUOMAUTUS: Oma tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvassa esitetty tietokone. Kohde (1) Kaiuttimet (2) Toistavat äänen. (2) Virtapainike* Kun tietokone ei ole käynnissä, voit käynnistää sen painamalla virtapainiketta. Kun tietokone on käynnissä, voit siirtää sen lepotilaan painamalla virtapainiketta lyhyesti. 4 Luku 2 Osat

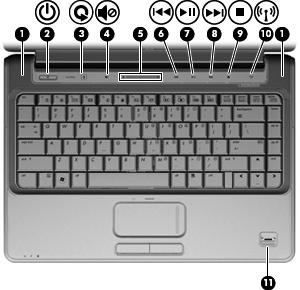

11 Kohde Kun tietokone on lepotilassa, voit poistua lepotilasta painamalla virtapainiketta lyhyesti. Kun tietokone on horrostilassa, voit poistua horrostilasta painamalla virtapainiketta lyhyesti. Jos tietokone ei vastaa antamiisi komentoihin eikä Windowsin sammutustoimintoja voi käyttää, sammuta tietokone painamalla virtapainiketta ainakin viiden sekunnin ajan. Saat lisätietoja virta-asetuksista valitsemalla Käynnistä > Ohjauspaneeli > Järjestelmä ja ylläpito > Virranhallintaasetukset. (3) Mediapainike Käynnistää QuickPlay-ohjelman (malleissa, joihin QuickPlay on asennettu valmiiksi). Käynnistää DVDPlay-ohjelman (malleissa, joihin DVDPlay on asennettu valmiiksi). HUOMAUTUS: Jos tietokone on asetettu vaatimaan kirjautumissalasanaa, sinua voidaan pyytää kirjautumaan Windowsiin. QuickPlay tai DVDPlay käynnistyy kirjautumisen jälkeen. Lisäohjeita saat QuickPlay- tai DVDPlay-ohjelman ohjeesta. (4) Mykistyspainike Mykistää tai palauttaa kaiuttimen äänet. (5) Äänenvoimakkuuden säätöalue Säätää kaiuttimen äänenvoimakkuutta. Sormen liikuttaminen vasemmalle vähentää äänenvoimakkuutta, ja sormen liikuttaminen oikealle vastaavasti lisää äänenvoimakkuutta. Voit vähentää äänenvoimakkuutta myös napauttamalla säätöalueen vasemmalla puolella olevaa miinusmerkkiä. Jos haluat lisätä äänenvoimakkuutta, voit napauttaa säätöalueen oikealla puolella olevaa plusmerkkiä. (6) Edellinen/taaksepäinkelaus-painike Toistaa edellisen kappaleen tai sen osan, kun painiketta painetaan kerran. Kelaa median alkuun, kun painiketta painetaan yhdessä fnnäppäimen kanssa. (7) Toista/tauko-painike Toistaa median tai keskeyttää sen toiston. (8) Seuraava/eteenpäinkelaus-painike Toistaa seuraavan kappaleen tai sen osan, kun painiketta painetaan kerran. (9) Pysäytä-painike Pysäyttää toiston. Kelaa mediaa eteenpäin, kun painiketta painetaan yhdessä fn-näppäimen kanssa. (10) Langattoman yhteyden painike Ottaa langattomat ominaisuudet käyttöön tai poistaa ne käytöstä, mutta ei muodosta langatonta yhteyttä. HUOMAUTUS: Langattoman yhteyden muodostaminen edellyttää, että langattoman verkon asetukset on määritetty. (11) Sormenjälkitunnistin (vain tietyt mallit) Windowsiin voidaan kirjautua sormenjälkitunnistimen avulla salasanatunnistuksen sijasta. *Taulukossa näkyvät tehdasasetukset. Tietoja tehdasasetusten muuttamisesta on Ohjeen ja tuen käyttöoppaissa. Päällä olevat osat 5

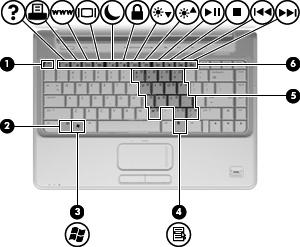

12 Näppäimet HUOMAUTUS: Oma tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvassa esitetty tietokone. Kohde (1) esc-näppäin Näyttää järjestelmätiedot, kun sitä painetaan yhdessä fnnäppäimen kanssa. (2) fn-näppäin Näppäin käynnistää usein käytettyjä järjestelmän toimintoja, kun sitä painetaan yhdessä toimintonäppäimen tai esc-näppäimen kanssa. (3) Windows-näppäin Avaa Windowsin Käynnistä-valikon. (4) Windows-sovellusnäppäin Avaa osoittimen alla olevan kohteen pikavalikon. (5) Upotetun numeronäppäimistön näppäimet Voidaan käyttää kuten ulkoisen numeronäppäimistön näppäimiä. (6) Toimintonäppäimet Käynnistävät usein käytettyjä järjestelmän toimintoja, kun niitä painetaan yhdessä fn-näppäimen kanssa. Näyttö HUOMAUTUS: Oma tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvassa esitetty tietokone. 6 Luku 2 Osat

13 Kohde (1) Sisäinen näytön kytkin Sammuttaa näytön, kun näyttö suljetaan tietokoneen ollessa käynnissä. (2) Sisäiset digitaaliset kaksoismikrofonit (2) Tallentavat ääntä. (3) Sisäänrakennetun verkkokameran merkkivalo (vain tietyt mallit) (4) Sisäänrakennettu verkkokamera (vain tietyt mallit) Merkkivalo palaa: Sisäänrakennettu verkkokamera on käytössä. Tallentaa videokuvaa ja ottaa stillkuvia. Päällä olevat osat 7

14 Edessä olevat osat Kohde (1) Virran merkkivalo Merkkivalo palaa: Tietokone on käynnissä. Merkkivalo vilkkuu: Tietokone on lepotilassa. Merkkivalo ei pala: Tietokoneen virta on katkaistu, tai se on horrostilassa. (2) Akun merkkivalo Merkkivalo palaa: Akku on latautumassa. Merkkivalo vilkkuu: Akku on tietokoneen ainoa virtalähde, ja sen varaustila on saavuttanut alhaisen tai kriittisen tason. Merkkivalo ei pala: Jos tietokone on liitetty ulkoiseen virtalähteeseen, merkkivalo sammuu, kun tietokoneen kaikki akut ovat täysin latautuneet. Jos tietokonetta ei ole liitetty ulkoiseen virtalähteeseen, valo pysyy sammuneena, kunnes tietokoneen akun varaustila laskee alhaiseksi. (3) Aseman merkkivalo Merkkivalo vilkkuu: Kiintolevy tai optinen asema (vain tietyissä malleissa) on käytössä. Merkkivalo palaa: HP ProtectSmart -kiintolevysuojaus on väliaikaisesti pysäköinyt sisäisen kiintolevyn ja vaihdettavien asemien paikassa olevan kiintolevyn, jos sellainen on asennettu. (4) Käyttäjän infrapunavastaanotin Vastaanottaa HP:n kaukosäätimen signaaleja (vain tietyt mallit). (5) Äänitulon (mikrofonin) liitäntä Tähän voidaan liittää lisävarusteena saatava kuuloke-, stereo- tai monomikrofoni. (6) Äänilähdön (kuulokkeiden) liitännät (2) Tästä liitännästä kuuluvat äänet, jos liität siihen valinnaiset vahvistimeen kytketyt stereokaiuttimet, kuulokkeet, nappikuulokkeet, kuulokemikrofonin tai television äänijohdon. 8 Luku 2 Osat

15 Takana olevat osat Kohde Tuuletusaukko Jäähdyttää tietokoneen sisäisiä osia. HUOMAUTUS: Tietokoneen tuuletin käynnistyy automaattisesti ja viilentää sisäisiä osia tietokoneen ylikuumenemisen välttämiseksi. Tuulettimen käynnistyminen ja sammuminen tavallisen käytön aikana on normaalia. Oikealla sivulla olevat osat HUOMAUTUS: Oma tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvassa esitetty tietokone. Kohde (1) Vaihdettavien asemien paikka Tukee optisen aseman tai kiintolevyn käyttöä. (2) USB-portit (2) Näihin voit kytkeä valinnaiset USB-laitteet. (3) TV-antenni- ja kaapeliliitäntä (vain tietyt mallit) Tähän voit kytkeä TV-antennin, digitaalisen kaapelilaitteen tai satelliittilaitteen, joka vastaanottaa tavallisia tai teräväpiirtoisina lähetettäviä TV-lähetyksiä. (4) RJ-11-(modeemi)-liitäntä (vain tietyt mallit) Tähän voit kytkeä modeemikaapelin. (5) Virtaliitin Tähän voit kytkeä verkkovirtalaitteen. Takana olevat osat 9

16 Vasemmalla sivulla olevat osat Kohde (1) Vaijerilukon kiinnityspaikka Tähän voit kytkeä tietokoneen vaijerilukon (valinnainen). HUOMAUTUS: Vaijerilukon tarkoituksena on vaikeuttaa tietokoneen väärinkäyttöä ja varastamista, mutta se ei välttämättä riitä estämään niitä. (2) Ulkoisen näytön portti Tähän voit kytkeä ulkoisen VGA-näytön tai piirtoheittimen. (3) Laajennusportti 3 Tällä voit kytkeä tietokoneen valinnaiseen telakointilaitteeseen tai valinnaiseen laajennustuotteeseen. HUOMAUTUS: Tietokoneessa on vain yksi laajennusportti. Termi laajennusportti 3 kertoo laajennusportin tyypin. (4) RJ-45-(verkko)-liitäntä Tähän voit kytkeä verkkokaapelin. (5) HDMI-portti Tähän voit kytkeä valinnaisen video- tai äänilaitteen, esimerkiksi teräväpiirtotelevision, tai jonkin muun yhteensopivan digitaali- tai äänilaitteen. (6) esata/usb-portti Tähän voit kytkeä tehokkaita esata-laitteita, kuten ulkoisen esata-kiintolevyn, tai valinnaisen USB-laitteen. (7) Digitaalisen median korttipaikan merkkivalo Merkkivalo palaa: Digitaalinen kortti on käytössä. (8) Digitaalisen median korttipaikka Tukee seuraavia lisävarusteina saatavia digitaalisia muistikortteja: Memory Stick (MS) Memory Stick Pro (MSP) MultiMediaCard (MMC) Secure Digital (SD) -muistikortti xd-picture Card (XD) (9) ExpressCard-korttipaikka Tukee lisävarusteena saatavia ExpressCard/54-kortteja. 10 Luku 2 Osat

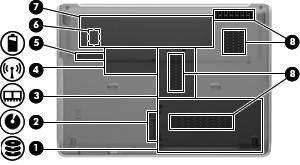

17 Pohjassa olevat osat Kohde (1) Kiintolevy- ja WLAN-moduulipaikka Paikka kiintolevylle ja langattomalle LAN (WLAN) -moduulille. VAROITUS: Jotta järjestelmä ei lukitu, vaihda langattoman moduulin tilalle vain sellainen moduuli, jonka oman maasi tai alueesi langattomia laitteita sääntelevä viranomainen on hyväksynyt käytettäväksi tietokoneessa. Jos vaihdat moduulin ja saat siihen liittyvän varoituksen, poista moduuli, jotta tietokone toimii taas normaalisti, ja ota yhteyttä tekniseen tukeen Ohjeen ja tuen kautta. (2) Vaihdettavien asemien paikan vapautussalpa Vapauttaa vaihdettavien asemien paikassa olevan moduulin. (3) Muistimoduulipaikka Sisältää kaksi muistimoduulipaikkaa. (4) Mini Card -paikka Sisältää joissakin malleissa langattoman WAN (WWAN) -moduulin ja/tai TV-viritinkortin. (5) Akun vapautussalpa Vapauttaa akun akkupaikasta. VAROITUS: Jotta järjestelmä ei lukitu, vaihda langattoman moduulin tilalle vain sellainen moduuli, jonka oman maasi tai alueesi langattomia laitteita sääntelevä viranomainen on hyväksynyt käytettäväksi tietokoneessa. Jos vaihdat moduulin ja saat siihen liittyvän varoituksen, poista moduuli, jotta tietokone toimii taas normaalisti, ja ota yhteyttä tekniseen tukeen Ohjeen ja tuen kautta. (6) SIM-korttipaikka (vain tietyt mallit) Sisältää SIM-moduulin (subscriber identity module). SIMkorttipaikka sijaitsee akkupaikan sisäpuolella. (7) Akkupaikka Paikka akkua varten. (8) Tuuletusaukot (3) Jäähdyttävät tietokoneen sisäisiä osia. HUOMAUTUS: Tietokoneen tuuletin käynnistyy automaattisesti ja viilentää sisäisiä osia tietokoneen ylikuumenemisen välttämiseksi. Sisäinen tuuletin voi vuoroin käynnistyä ja sammua tietokoneen käytön aikana. Tämä on täysin normaalia. Pohjassa olevat osat 11

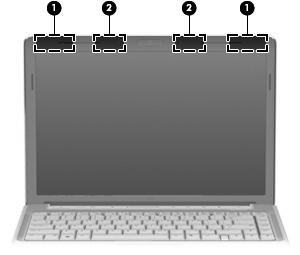

18 Langattomat antennit Osa (1) WWAN-antennit (2)* Lähetä ja vastaanota langattomien laitteiden signaaleja langattomissa suuralueverkoissa (WWAN). (2) WLAN-antennit (2)* Muodosta yhteys langattomiin lähiverkkoihin (WLAN) langattomien signaalien lähettämistä ja vastaanottamista varten. *Antennit eivät näy tietokoneen ulkopuolelle. Jotta signaalitaso on paras mahdollinen, varmista, että antennien välittömässä läheisyydessä ei ole esteitä. Langattomia laitteita koskevat säädökset löydät Sähköviranomaisten ilmoitukset ja turvallisuus- ja ympäristöohjeet -oppaan omaa maatasi tai aluettasi koskevasta osasta. Nämä ilmoitukset ovat Ohjeessa ja tuessa. 12 Luku 2 Osat

19 Lisälaitteet Kohde (1) Virtajohto* Liittää verkkovirtalaitteen pistorasiaan. (2) Verkkovirtalaite Muuntaa vaihtovirran tasavirraksi. (3) Akku* Kun tietokonetta ei ole liitetty ulkoiseen verkkovirtalähteeseen, tietokone toimii akkuvirralla. *Akkujen ja virtajohtojen ulkonäkö vaihtelee alueittain ja maittain. Lisälaitteet 13

20 3 Tarrat Tietokoneeseen kiinnitetyissä tarroissa on tietoja, joita voit tarvita ongelmanratkaisussa tai matkustaessasi ulkomaille tietokoneen kanssa. Huoltotarra: Sisältää tärkeitä tietoja, muun muassa seuraavat: Tuotteen nimi (1). Tämä on tuotteen nimestä kertova tarra, joka on kiinnitetty tietokoneen etuosaan. Sarjanumero (s/n) (2). Tämä on aakkosnumeerinen merkintä, joka on jokaisella tuotteella yksilöllinen. Osanumero/tuotenumero (p/n) (3). Tämä numero sisältää tärkeitä tietoja tuotteessa olevista laitteisto-osista. Osanumero auttaa huoltoteknikkoa tarvittavien osien määrittämisessä. Mallin kuvaus (4). Tämä on tärkein numero, jota tarvitaan kannettavaan tietokoneeseen liittyvien asiakirjojen, ohjaimien ja tuen löytämiseen. Pidä nämä tiedot käsillä, kun otat yhteyttä tekniseen tukeen. Huoltotarra on kiinnitetty tietokoneen pohjaan. Microsoftin aitoustodistus: Tarra sisältää Windowsin Product Key -tunnuksen. Voit tarvita Product Key -tunnusta käyttöjärjestelmän päivittämisen tai vianmäärityksen yhteydessä. Aitoustodistus on kiinnitetty tietokoneen pohjaan. Viranomaisten ilmoitukset -tarra: Tarrassa on tietokonetta koskevia viranomaisten tietoja. Sähkötarkastusviranomaisten ilmoitukset -tarra on kiinnitetty akkupaikan sisäpuolelle. Modeemin hyväksyntätarra: Sisältää modeemiin liittyviä tietoja, ja siihen on merkitty joidenkin sellaisten maiden tai alueiden viranomaisten hyväksyntämerkinnät, joissa modeemin käyttäminen on hyväksyttyä. Voit tarvita tätä tietoa matkustaessasi ulkomaille tietokoneen kanssa. Modeemin hyväksyntätarra on kiinnitetty kiintolevypaikan sisäpuolelle. Langattoman laitteen hyväksyntätarrat (vain tietyt mallit): Sisältää valinnaisiin langattomiin laitteisiin liittyviä tietoja, ja siihen on merkitty joidenkin sellaisten maiden tai alueiden viranomaisten hyväksyntämerkinnät, joissa laitteiden käyttäminen on hyväksyttyä. Valinnainen laite voi olla langaton lähiverkkolaite (WLAN) tai Bluetooth -laite. Jos tietokone sisältää vähintään yhden langattoman laitteen, sen mukana toimitetaan myös ainakin yksi hyväksyntätarra. Voit tarvita tätä 14 Luku 3 Tarrat

21 tietoa matkustaessasi ulkomaille tietokoneen kanssa. Langattoman laitteen hyväksyntätarrat on kiinnitetty Mini Card -paikan sisäpuolelle. SIM-tarra (vain tietyt mallit): Sisältää SIM-kortin ICCID (Integrated Circuit Card Identifier) -tunnuksen. Tarra sijaitsee akkupaikan sisäpuolella. HP Broadband Wireless -moduulin sarjanumerotarra: Sisältää HP Broadband Wireless -moduulin sarjanumeron. Tarra sijaitsee akkupaikan sisäpuolella. 15

22 Hakemisto A akku, tunnistaminen 13 akkupaikka, tunnistaminen 11 akun merkkivalo, tunnistaminen 3, 8 akun vapautussalpa, tunnistaminen 11 antennit 12 aseman merkkivalo, tunnistaminen 3, 8 B Bluetooth-tarra 15 C Caps Lock -merkkivalo, tunnistaminen 3 Certificate of Authenticity -aitoustodistustarr a 14 D digitaalisen median korttipaikan merkkivalo, tunnistaminen 10 digitaalisen median korttipaikka, tunnistaminen 10 digitaaliset kaksoismikrofonit, tunnistaminen 7 E edellinen/taaksepäinkelauspainike, tunnistaminen 5 esata/usb-portti, tunnistaminen 10 Esc-näppäin, tunnistaminen 6 ExpressCard-korttipaikka, tunnistaminen 10 F fn-näppäin, tunnistaminen 6 H HDMI-portti, tunnistaminen 10 HP Broadband Wireless -moduulin sarjanumerotarra 15 huoltotarra 14 I infrapunavastaanotin, tunnistaminen 8 J johto, virta 13 K kaiuttimet, tunnistaminen 4 kiintolevypaikka, tunnistaminen 11 korttipaikat ExpressCard 10 kosketusalusta painikkeet 2 tunnistaminen 2 vieritysalueet 2 kosketusalustan käynnistys- ja sammutuspainike 2 kosketusalustan merkkivalo, tunnistaminen 2 kuulokeliitännät (äänilähtö) 8 käyttöjärjestelmä Microsoft Certificate of Authenticity - aitoustodistustarra 14 Product Key -tunnus 14 L laajennusportti, tunnistaminen 10 langattoman laitteen hyväksyntätarra 15 langattoman yhteyden merkkivalo, tunnistaminen 4 langattoman yhteyden painike, tunnistaminen 5 langattomat antennit 12 liitin, virta 9 liitännät RJ-11-(modeemi) 9 RJ-45-(verkko) 10 TV-antenni ja kaapeli 9 äänilähtö (kuulokkeet) 8 äänitulon (mikrofonin) liitäntä 8 M mediapainike, tunnistaminen 5 mediatoimintopainikkeet, tunnistaminen 5 merkkivalot akku 3, 8 asema 3, 8 Caps Lock 3 digitaalisen median korttipaikka 10 kosketusalusta 2 langaton 4 mykistys 3 Num Lock 4 sisäänrakennettu verkkokamera 7 virta 3, 8 äänen mykistys 3 äänenvoimakkuuden lisäys 4 äänenvoimakkuuden vähennys 3 Microsoft Certificate of Authenticity -aitoustodistustarr a 14 mikrofonin (äänitulon) liitäntä 8 Mini Card -paikka, tunnistaminen 11 modeemin hyväksyntätarra Hakemisto

23 muistimoduulipaikka, tunnistaminen 11 mykistyksen merkkivalo, tunnistaminen 3 mykistyspainike, tunnistaminen 5 N Num Lock -merkkivalo, tunnistaminen 4 näppäimet Esc 6 fn 6 näppäimistö 6 toiminto 6 Windows 6 Windows-sovellusnäppäin 6 näppäimistön näppäimet, tunnistaminen 6 näytön kytkin, tunnistaminen 7 näytön portti, ulkoinen näyttö 10 O osat edessä olevat 8 lisälaitteistot 13 oikealla sivulla olevat 9 pohjassa olevat 11 päällä olevat 2 takana olevat 9 vasemmalla sivulla olevat 10 P paikat akku 11, 14 digitaalinen media 10 kiintolevy 11 Mini Card 11 muistimoduuli 11 SIM 11 vaijerilukko 10 painikkeet edellinen/taaksepäinkelaus 5 kosketusalusta 2 kosketusalustan käynnistys ja sammutus 2 langaton 5 media 5 pysäytä 5 seuraava/eteenpäinkelaus 5 toista/tauko 5 virta 4 äänen mykistys 5 portit esata/usb 10 HDMI 10 laajennus 10 ulkoinen näyttö 10 USB 9 Product Key -tunnus 14 pysäytä-painike, tunnistaminen 5 R RJ-11-(modeemi)-liitäntä, tunnistaminen 9 RJ-45-(verkko)-liitäntä, tunnistaminen 10 S salpa akun vapautus 11 vaihdettavien asemien paikan vapautus 11 sarjanumero, tietokone 14 Seuraava/eteenpäinkelauspainike, tunnistaminen 5 SIM-korttipaikka, tunnistaminen 11 SIM-tarra 15 sisäinen näytön kytkin, tunnistaminen 7 sisäiset digitaaliset kaksoismikrofonit, tunnistaminen 7 sisäänrakennettu verkkokamera, tunnistaminen 7 sisäänrakennetun verkkokameran merkkivalo, tunnistaminen 7 sormenjälkitunnistin, tunnistaminen 5 sovellusnäppäin, Windows 6 T tarrat Bluetooth 15 HP Broadband 15 huoltotarra 14 langattoman laitteen hyväksyntä 15 Microsoft Certificate of Authenticity - aitoustodistus 14 modeemin hyväksyntä 14 SIM 15 viranomaisten ilmoitukset 14 WLAN 15 tietokoneen kuljettaminen matkoilla langattoman laitteen hyväksyntätarrat 15 modeemin hyväksyntätarra 14 toimintonäppäimet, tunnistaminen 6 toista/tauko-painike, tunnistaminen 5 tuotenimi ja -numero, tietokone 14 tuuletusaukot, tunnistaminen 9, 11 TV-antenni- ja kaapeliliitäntä, tunnistaminen 9 U ulkoisen näytön portti, tunnistaminen 10 USB-portit, tunnistaminen 9 V vaihdettavien asemien paikan vapautussalpa, tunnistaminen 11 vaihdettavien asemien paikka, tunnistaminen 9 vaijerilukon kiinnityspaikka, tunnistaminen 10 verkkokamera, tunnistaminen 7 verkkovirtalaite, tunnistaminen 13 vieritysalueet, kosketusalusta 2 viranomaisten ilmoitukset langattoman laitteen hyväksyntätarrat 15 modeemin hyväksyntätarra 14 viranomaisten ilmoitukset -tarra 14 virran merkkivalot, tunnistaminen 3, 8 virtajohto, tunnistaminen 13 virtaliitin, tunnistaminen 9 virtapainike, tunnistaminen 4 W Windows-näppäin, tunnistaminen 6 Hakemisto 17

24 Windows-sovellusnäppäin, tunnistaminen 6 WLAN-antennit, tunnistaminen 12 WLAN-moduuli 11, 15 WLAN-tarra 15 WWAN-antennit, tunnistaminen 12 WWAN-moduuli 11 Ä äänenvoimakkuuden lisäyksen merkkivalo, tunnistaminen 4 äänenvoimakkuuden säätöalue, tunnistaminen 5 äänenvoimakkuuden vähennyksen merkkivalo, tunnistaminen 3 äänilähdön (kuulokkeiden) liitännät, tunnistaminen 8 äänitulon (mikrofonin) liitäntä, tunnistaminen 8 18 Hakemisto
