1 (1) CD/DVD Player Käyttöohje DVP-LS Sony Corporation

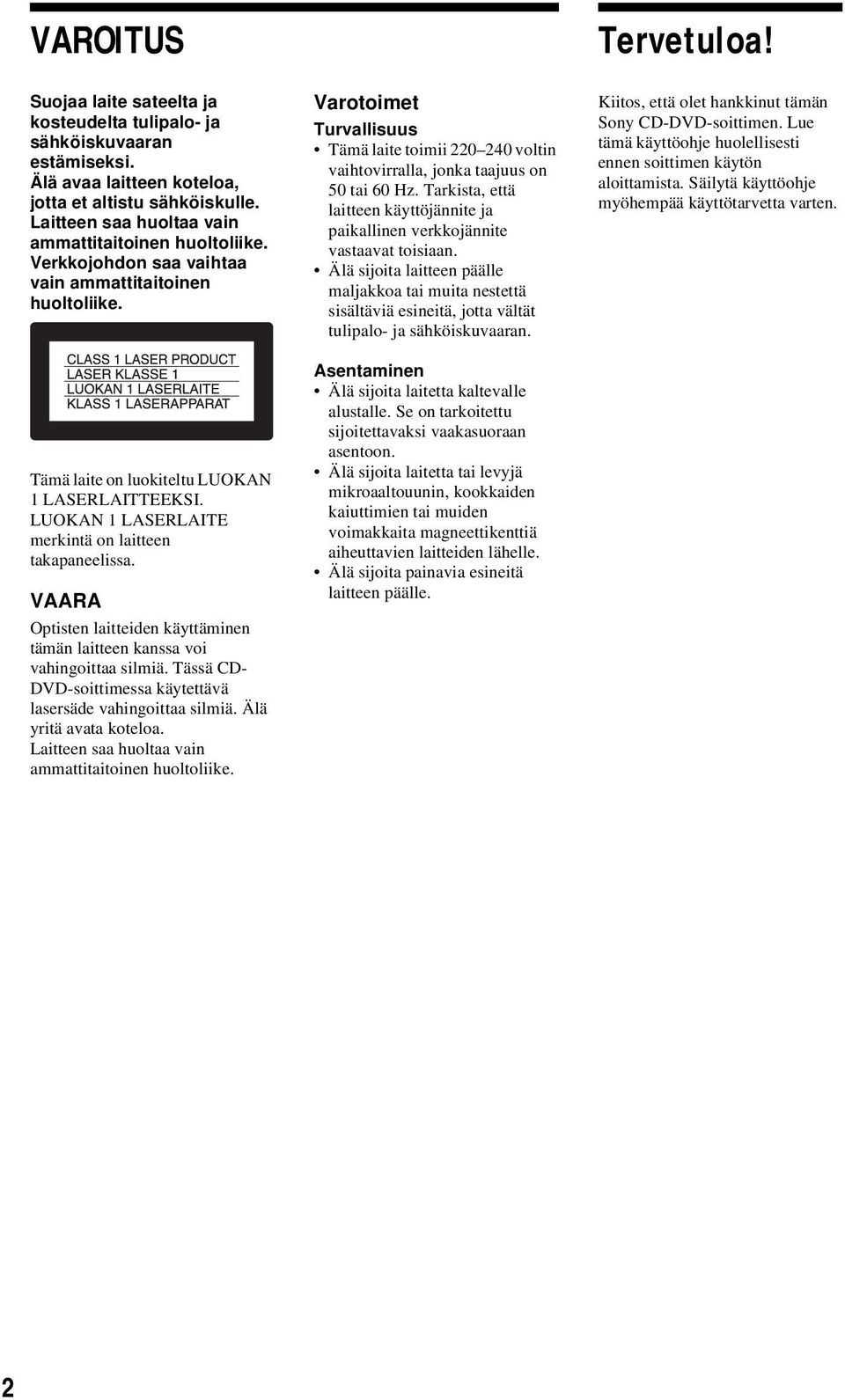

2 VAROITUS Tervetuloa! Suojaa laite sateelta ja kosteudelta tulipalo- ja sähköiskuvaaran estämiseksi. Älä avaa laitteen koteloa, jotta et altistu sähköiskulle. Laitteen saa huoltaa vain ammattitaitoinen huoltoliike. Verkkojohdon saa vaihtaa vain ammattitaitoinen huoltoliike. Tämä laite on luokiteltu LUOKAN 1 LASERLAITTEEKSI. LUOKAN 1 LASERLAITE merkintä on laitteen takapaneelissa. VAARA Optisten laitteiden käyttäminen tämän laitteen kanssa voi vahingoittaa silmiä. Tässä CD- DVD-soittimessa käytettävä lasersäde vahingoittaa silmiä. Älä yritä avata koteloa. Laitteen saa huoltaa vain ammattitaitoinen huoltoliike. Varotoimet Turvallisuus Tämä laite toimii voltin vaihtovirralla, jonka taajuus on 50 tai 60 Hz. Tarkista, että laitteen käyttöjännite ja paikallinen verkkojännite vastaavat toisiaan. Älä sijoita laitteen päälle maljakkoa tai muita nestettä sisältäviä esineitä, jotta vältät tulipalo- ja sähköiskuvaaran. Asentaminen Älä sijoita laitetta kaltevalle alustalle. Se on tarkoitettu sijoitettavaksi vaakasuoraan asentoon. Älä sijoita laitetta tai levyjä mikroaaltouunin, kookkaiden kaiuttimien tai muiden voimakkaita magneettikenttiä aiheuttavien laitteiden lähelle. Älä sijoita painavia esineitä laitteen päälle. Kiitos, että olet hankkinut tämän Sony CD-DVD-soittimen. Lue tämä käyttöohje huolellisesti ennen soittimen käytön aloittamista. Säilytä käyttöohje myöhempää käyttötarvetta varten. 2

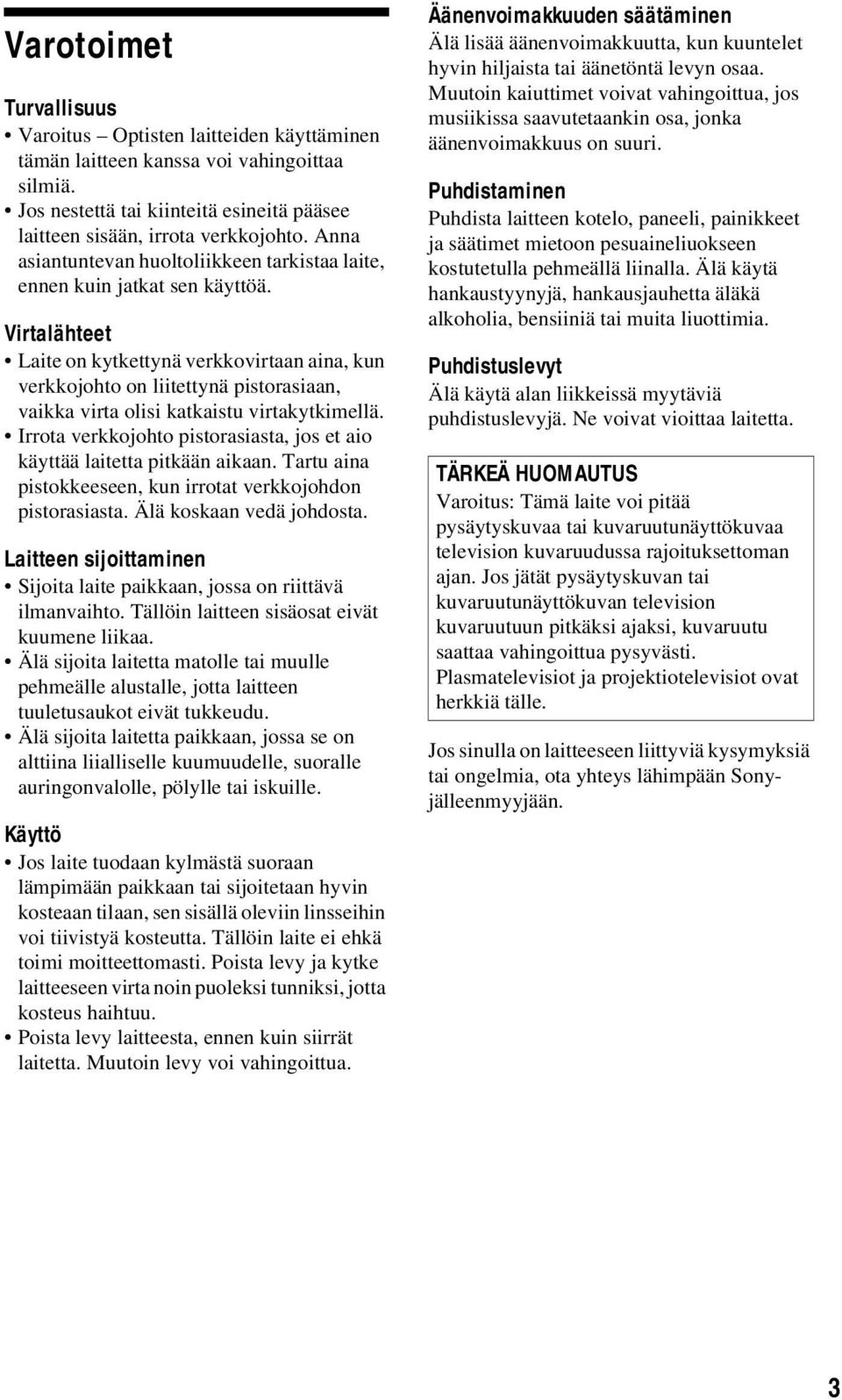

3 Varotoimet Turvallisuus Varoitus Optisten laitteiden käyttäminen tämän laitteen kanssa voi vahingoittaa silmiä. Jos nestettä tai kiinteitä esineitä pääsee laitteen sisään, irrota verkkojohto. Anna asiantuntevan huoltoliikkeen tarkistaa laite, ennen kuin jatkat sen käyttöä. Virtalähteet Laite on kytkettynä verkkovirtaan aina, kun verkkojohto on liitettynä pistorasiaan, vaikka virta olisi katkaistu virtakytkimellä. Irrota verkkojohto pistorasiasta, jos et aio käyttää laitetta pitkään aikaan. Tartu aina pistokkeeseen, kun irrotat verkkojohdon pistorasiasta. Älä koskaan vedä johdosta. Laitteen sijoittaminen Sijoita laite paikkaan, jossa on riittävä ilmanvaihto. Tällöin laitteen sisäosat eivät kuumene liikaa. Älä sijoita laitetta matolle tai muulle pehmeälle alustalle, jotta laitteen tuuletusaukot eivät tukkeudu. Älä sijoita laitetta paikkaan, jossa se on alttiina liialliselle kuumuudelle, suoralle auringonvalolle, pölylle tai iskuille. Käyttö Jos laite tuodaan kylmästä suoraan lämpimään paikkaan tai sijoitetaan hyvin kosteaan tilaan, sen sisällä oleviin linsseihin voi tiivistyä kosteutta. Tällöin laite ei ehkä toimi moitteettomasti. Poista levy ja kytke laitteeseen virta noin puoleksi tunniksi, jotta kosteus haihtuu. Poista levy laitteesta, ennen kuin siirrät laitetta. Muutoin levy voi vahingoittua. Äänenvoimakkuuden säätäminen Älä lisää äänenvoimakkuutta, kun kuuntelet hyvin hiljaista tai äänetöntä levyn osaa. Muutoin kaiuttimet voivat vahingoittua, jos musiikissa saavutetaankin osa, jonka äänenvoimakkuus on suuri. Puhdistaminen Puhdista laitteen kotelo, paneeli, painikkeet ja säätimet mietoon pesuaineliuokseen kostutetulla pehmeällä liinalla. Älä käytä hankaustyynyjä, hankausjauhetta äläkä alkoholia, bensiiniä tai muita liuottimia. Puhdistuslevyt Älä käytä alan liikkeissä myytäviä puhdistuslevyjä. Ne voivat vioittaa laitetta. TÄRKEÄ HUOMAUTUS Varoitus: Tämä laite voi pitää pysäytyskuvaa tai kuvaruutunäyttökuvaa television kuvaruudussa rajoituksettoman ajan. Jos jätät pysäytyskuvan tai kuvaruutunäyttökuvan television kuvaruutuun pitkäksi ajaksi, kuvaruutu saattaa vahingoittua pysyvästi. Plasmatelevisiot ja projektiotelevisiot ovat herkkiä tälle. Jos sinulla on laitteeseen liittyviä kysymyksiä tai ongelmia, ota yhteys lähimpään Sonyjälleenmyyjään. 3

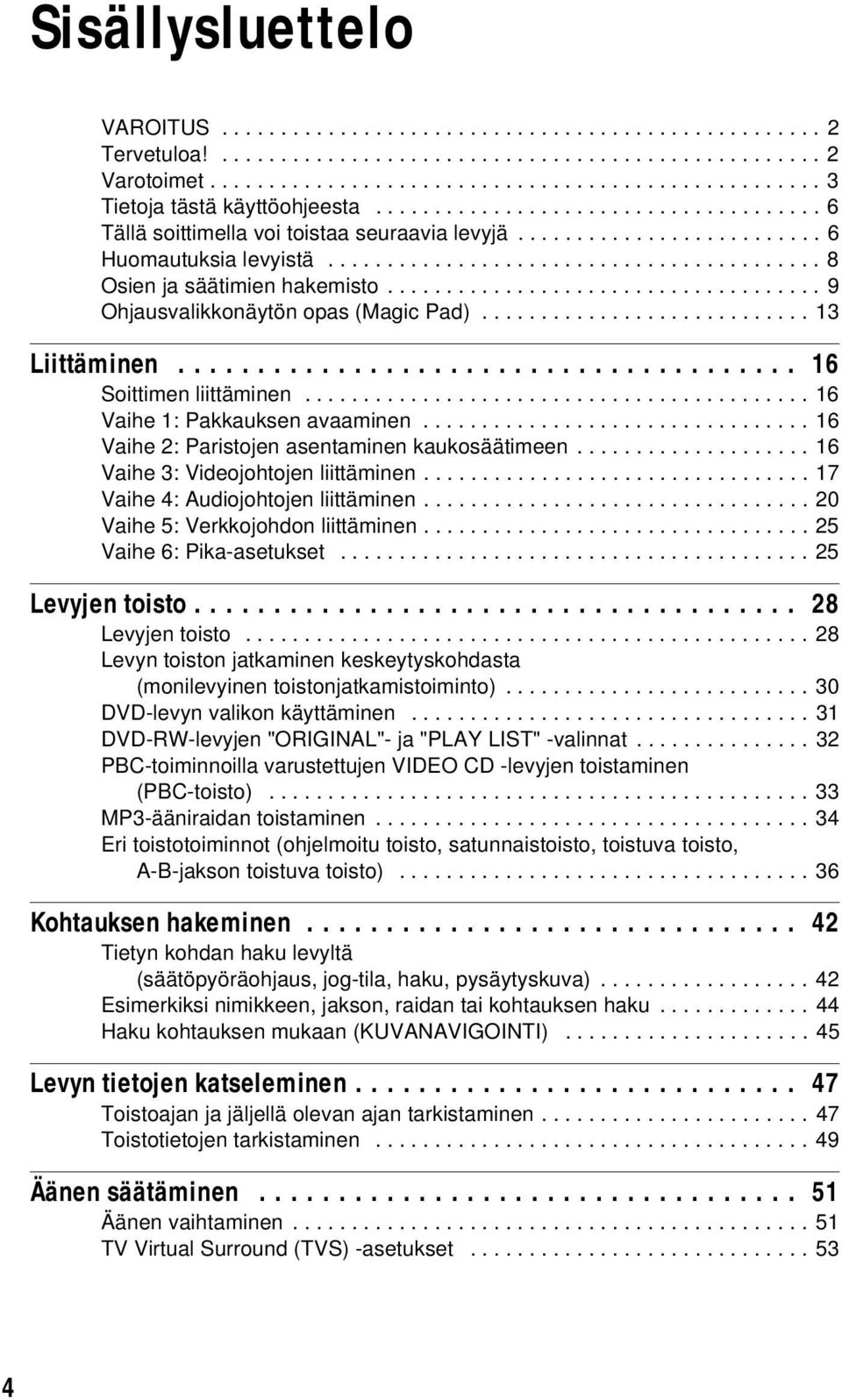

4 Sisällysluettelo VAROITUS Tervetuloa! Varotoimet Tietoja tästä käyttöohjeesta Tällä soittimella voi toistaa seuraavia levyjä Huomautuksia levyistä Osien ja säätimien hakemisto Ohjausvalikkonäytön opas (Magic Pad) Liittäminen Soittimen liittäminen Vaihe 1: Pakkauksen avaaminen Vaihe 2: Paristojen asentaminen kaukosäätimeen Vaihe 3: Videojohtojen liittäminen Vaihe 4: Audiojohtojen liittäminen Vaihe 5: Verkkojohdon liittäminen Vaihe 6: Pika-asetukset Levyjen toisto Levyjen toisto Levyn toiston jatkaminen keskeytyskohdasta (monilevyinen toistonjatkamistoiminto) DVD-levyn valikon käyttäminen DVD-RW-levyjen "ORIGINAL"- ja "PLAY LIST" -valinnat PBC-toiminnoilla varustettujen VIDEO CD -levyjen toistaminen (PBC-toisto) MP3-ääniraidan toistaminen Eri toistotoiminnot (ohjelmoitu toisto, satunnaistoisto, toistuva toisto, A-B-jakson toistuva toisto) Kohtauksen hakeminen Tietyn kohdan haku levyltä (säätöpyöräohjaus, jog-tila, haku, pysäytyskuva) Esimerkiksi nimikkeen, jakson, raidan tai kohtauksen haku Haku kohtauksen mukaan (KUVANAVIGOINTI) Levyn tietojen katseleminen Toistoajan ja jäljellä olevan ajan tarkistaminen Toistotietojen tarkistaminen Äänen säätäminen Äänen vaihtaminen TV Virtual Surround (TVS) -asetukset

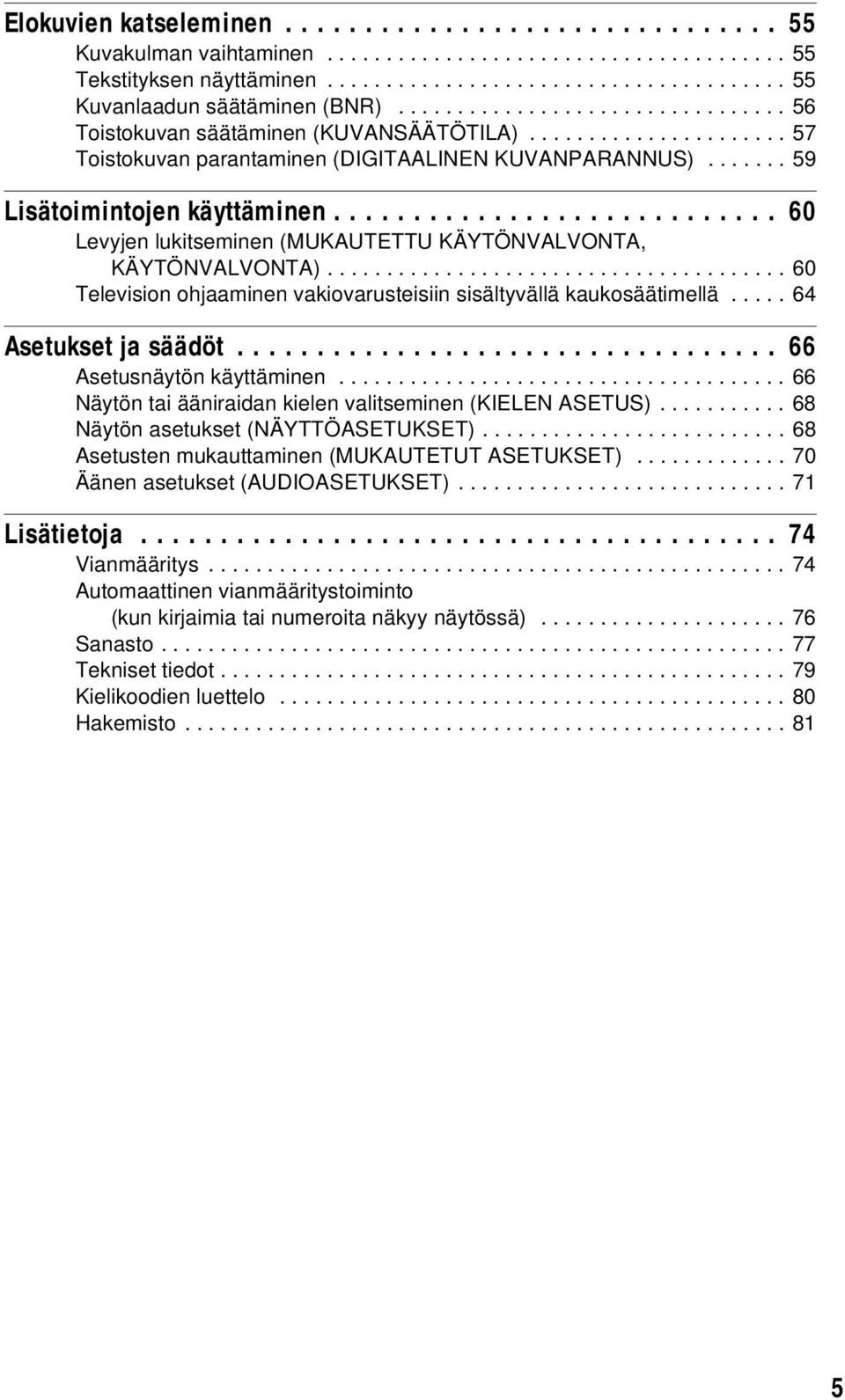

5 Elokuvien katseleminen Kuvakulman vaihtaminen Tekstityksen näyttäminen Kuvanlaadun säätäminen (BNR) Toistokuvan säätäminen (KUVANSÄÄTÖTILA) Toistokuvan parantaminen (DIGITAALINEN KUVANPARANNUS) Lisätoimintojen käyttäminen Levyjen lukitseminen (MUKAUTETTU KÄYTÖNVALVONTA, KÄYTÖNVALVONTA) Television ohjaaminen vakiovarusteisiin sisältyvällä kaukosäätimellä Asetukset ja säädöt Asetusnäytön käyttäminen Näytön tai ääniraidan kielen valitseminen (KIELEN ASETUS) Näytön asetukset (NÄYTTÖASETUKSET) Asetusten mukauttaminen (MUKAUTETUT ASETUKSET) Äänen asetukset (AUDIOASETUKSET) Lisätietoja Vianmääritys Automaattinen vianmääritystoiminto (kun kirjaimia tai numeroita näkyy näytössä) Sanasto Tekniset tiedot Kielikoodien luettelo Hakemisto

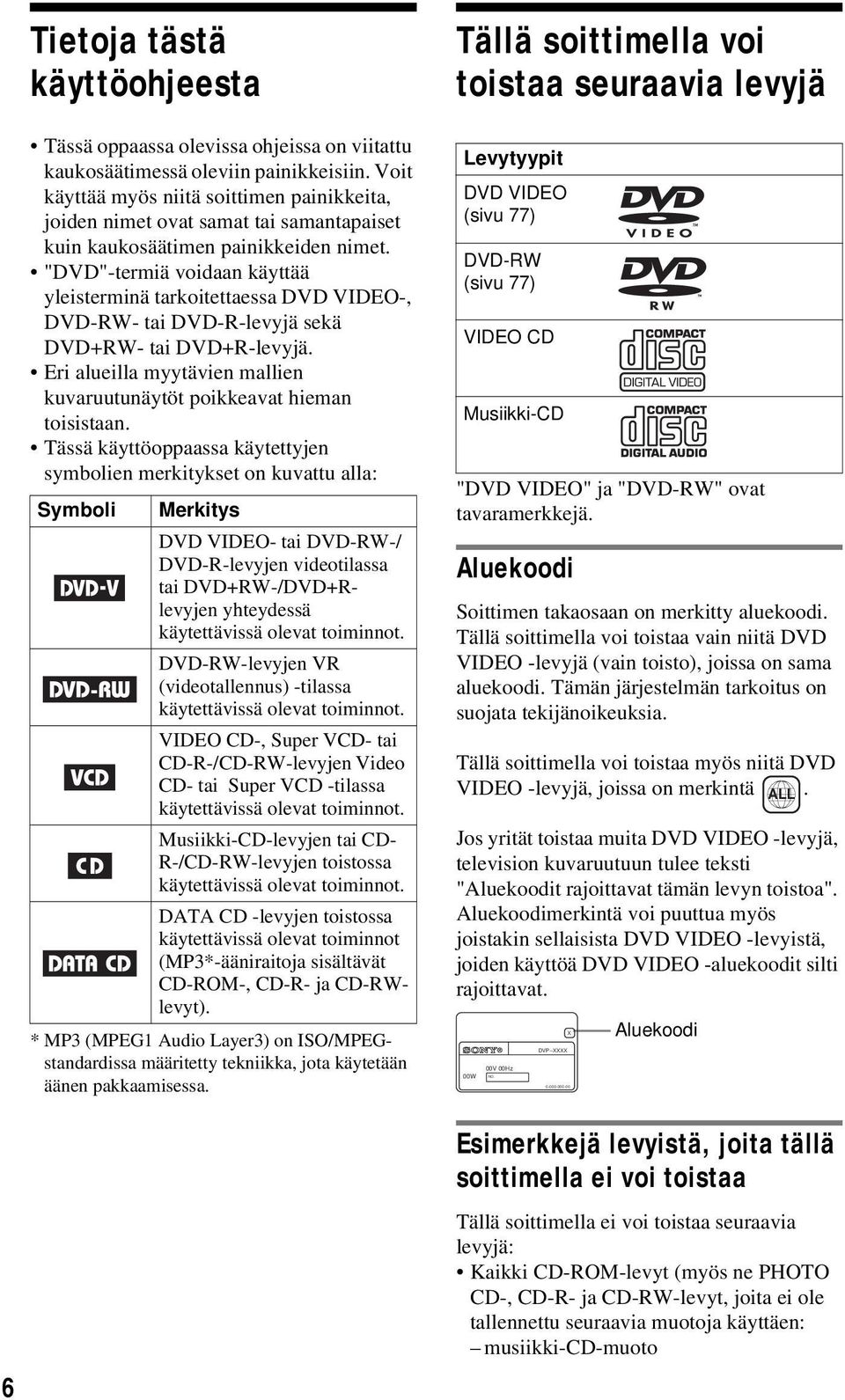

6 NO Tietoja tästä käyttöohjeesta Tässä oppaassa olevissa ohjeissa on viitattu kaukosäätimessä oleviin painikkeisiin. Voit käyttää myös niitä soittimen painikkeita, joiden nimet ovat samat tai samantapaiset kuin kaukosäätimen painikkeiden nimet. "DVD"-termiä voidaan käyttää yleisterminä tarkoitettaessa DVD VIDEO-, DVD-RW- tai DVD-R-levyjä sekä DVD+RW- tai DVD+R-levyjä. Eri alueilla myytävien mallien kuvaruutunäytöt poikkeavat hieman toisistaan. Tässä käyttöoppaassa käytettyjen symbolien merkitykset on kuvattu alla: Symboli Merkitys DVD VIDEO- tai DVD-RW-/ DVD-R-levyjen videotilassa tai DVD+RW-/DVD+Rlevyjen yhteydessä käytettävissä olevat toiminnot. DVD-RW-levyjen VR (videotallennus) -tilassa käytettävissä olevat toiminnot. VIDEO CD-, Super VCD- tai CD-R-/CD-RW-levyjen Video CD- tai Super VCD -tilassa käytettävissä olevat toiminnot. Musiikki-CD-levyjen tai CD- R-/CD-RW-levyjen toistossa käytettävissä olevat toiminnot. DATA CD -levyjen toistossa käytettävissä olevat toiminnot (MP3*-ääniraitoja sisältävät CD-ROM-, CD-R- ja CD-RWlevyt). * MP3 (MPEG1 Audio Layer3) on ISO/MPEGstandardissa määritetty tekniikka, jota käytetään äänen pakkaamisessa. Tällä soittimella voi toistaa seuraavia levyjä Levytyypit DVD VIDEO (sivu 77) DVD-RW (sivu 77) VIDEO CD Musiikki-CD "DVD VIDEO" ja "DVD-RW" ovat tavaramerkkejä. Aluekoodi Soittimen takaosaan on merkitty aluekoodi. Tällä soittimella voi toistaa vain niitä DVD VIDEO -levyjä (vain toisto), joissa on sama aluekoodi. Tämän järjestelmän tarkoitus on suojata tekijänoikeuksia. Tällä soittimella voi toistaa myös niitä DVD VIDEO -levyjä, joissa on merkintä. Jos yrität toistaa muita DVD VIDEO -levyjä, television kuvaruutuun tulee teksti "Aluekoodit rajoittavat tämän levyn toistoa". Aluekoodimerkintä voi puuttua myös joistakin sellaisista DVD VIDEO -levyistä, joiden käyttöä DVD VIDEO -aluekoodit silti rajoittavat. 00W 00V 00Hz DVP XXXX X Aluekoodi ALL 6 Esimerkkejä levyistä, joita tällä soittimella ei voi toistaa Tällä soittimella ei voi toistaa seuraavia levyjä: Kaikki CD-ROM-levyt (myös ne PHOTO CD-, CD-R- ja CD-RW-levyt, joita ei ole tallennettu seuraavia muotoja käyttäen: musiikki-cd-muoto

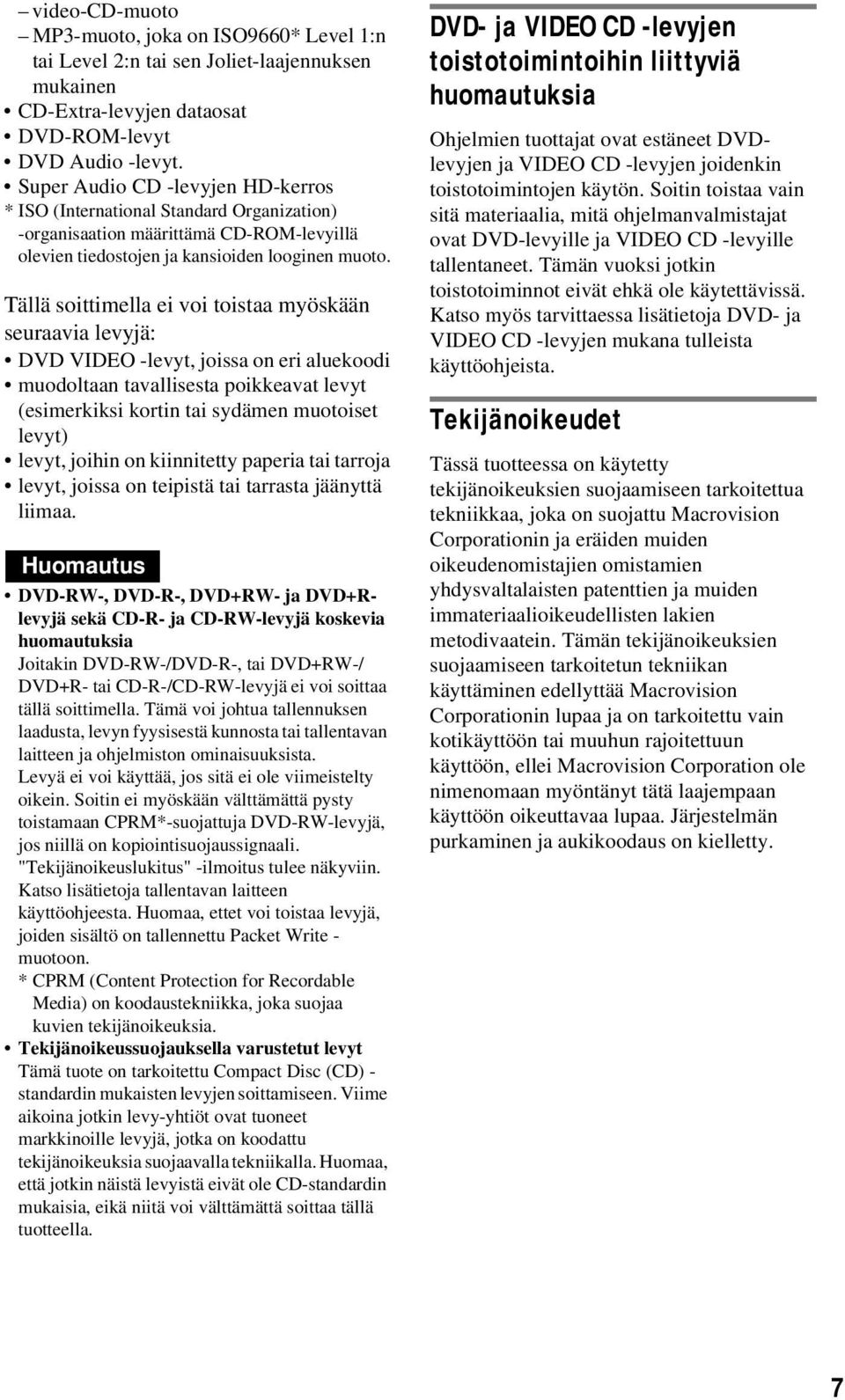

7 video-cd-muoto MP3-muoto, joka on ISO9660* Level 1:n tai Level 2:n tai sen Joliet-laajennuksen mukainen CD-Extra-levyjen dataosat DVD-ROM-levyt DVD Audio -levyt. Super Audio CD -levyjen HD-kerros * ISO (International Standard Organization) -organisaation määrittämä CD-ROM-levyillä olevien tiedostojen ja kansioiden looginen muoto. Tällä soittimella ei voi toistaa myöskään seuraavia levyjä: DVD VIDEO -levyt, joissa on eri aluekoodi muodoltaan tavallisesta poikkeavat levyt (esimerkiksi kortin tai sydämen muotoiset levyt) levyt, joihin on kiinnitetty paperia tai tarroja levyt, joissa on teipistä tai tarrasta jäänyttä liimaa. Huomautus DVD-RW-, DVD-R-, DVD+RW- ja DVD+Rlevyjä sekä CD-R- ja CD-RW-levyjä koskevia huomautuksia Joitakin DVD-RW-/DVD-R-, tai DVD+RW-/ DVD+R- tai CD-R-/CD-RW-levyjä ei voi soittaa tällä soittimella. Tämä voi johtua tallennuksen laadusta, levyn fyysisestä kunnosta tai tallentavan laitteen ja ohjelmiston ominaisuuksista. Levyä ei voi käyttää, jos sitä ei ole viimeistelty oikein. Soitin ei myöskään välttämättä pysty toistamaan CPRM*-suojattuja DVD-RW-levyjä, jos niillä on kopiointisuojaussignaali. "Tekijänoikeuslukitus" -ilmoitus tulee näkyviin. Katso lisätietoja tallentavan laitteen käyttöohjeesta. Huomaa, ettet voi toistaa levyjä, joiden sisältö on tallennettu Packet Write - muotoon. * CPRM (Content Protection for Recordable Media) on koodaustekniikka, joka suojaa kuvien tekijänoikeuksia. Tekijänoikeussuojauksella varustetut levyt Tämä tuote on tarkoitettu Compact Disc (CD) - standardin mukaisten levyjen soittamiseen. Viime aikoina jotkin levy-yhtiöt ovat tuoneet markkinoille levyjä, jotka on koodattu tekijänoikeuksia suojaavalla tekniikalla. Huomaa, että jotkin näistä levyistä eivät ole CD-standardin mukaisia, eikä niitä voi välttämättä soittaa tällä tuotteella. DVD- ja VIDEO CD -levyjen toistotoimintoihin liittyviä huomautuksia Ohjelmien tuottajat ovat estäneet DVDlevyjen ja VIDEO CD -levyjen joidenkin toistotoimintojen käytön. Soitin toistaa vain sitä materiaalia, mitä ohjelmanvalmistajat ovat DVD-levyille ja VIDEO CD -levyille tallentaneet. Tämän vuoksi jotkin toistotoiminnot eivät ehkä ole käytettävissä. Katso myös tarvittaessa lisätietoja DVD- ja VIDEO CD -levyjen mukana tulleista käyttöohjeista. Tekijänoikeudet Tässä tuotteessa on käytetty tekijänoikeuksien suojaamiseen tarkoitettua tekniikkaa, joka on suojattu Macrovision Corporationin ja eräiden muiden oikeudenomistajien omistamien yhdysvaltalaisten patenttien ja muiden immateriaalioikeudellisten lakien metodivaatein. Tämän tekijänoikeuksien suojaamiseen tarkoitetun tekniikan käyttäminen edellyttää Macrovision Corporationin lupaa ja on tarkoitettu vain kotikäyttöön tai muuhun rajoitettuun käyttöön, ellei Macrovision Corporation ole nimenomaan myöntänyt tätä laajempaan käyttöön oikeuttavaa lupaa. Järjestelmän purkaminen ja aukikoodaus on kielletty. 7

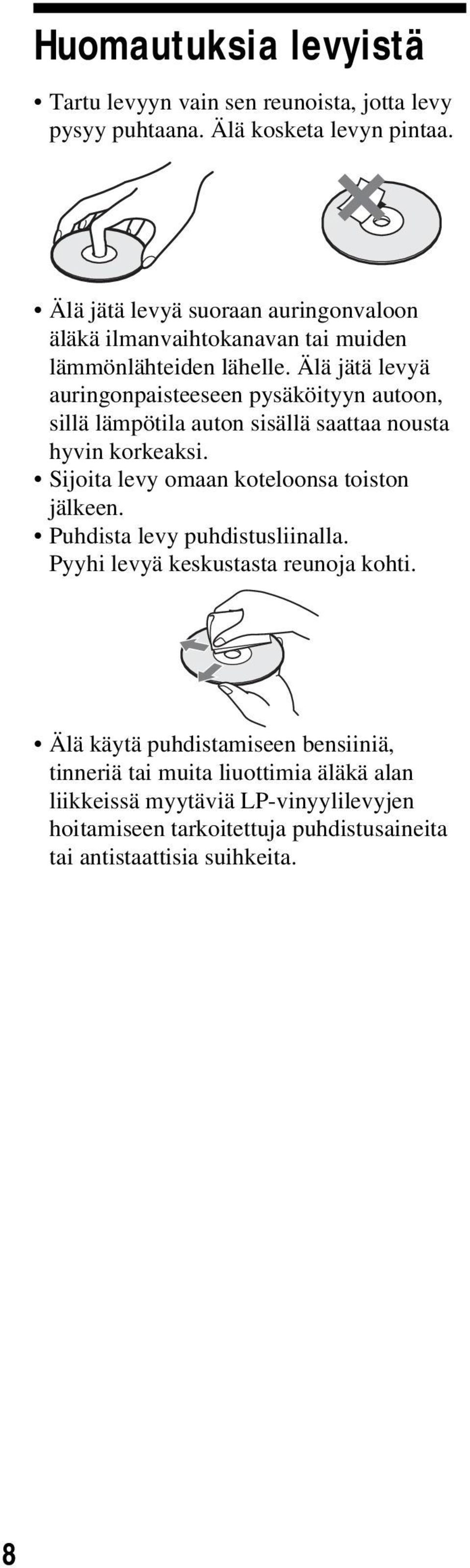

8 Huomautuksia levyistä Tartu levyyn vain sen reunoista, jotta levy pysyy puhtaana. Älä kosketa levyn pintaa. Älä jätä levyä suoraan auringonvaloon äläkä ilmanvaihtokanavan tai muiden lämmönlähteiden lähelle. Älä jätä levyä auringonpaisteeseen pysäköityyn autoon, sillä lämpötila auton sisällä saattaa nousta hyvin korkeaksi. Sijoita levy omaan koteloonsa toiston jälkeen. Puhdista levy puhdistusliinalla. Pyyhi levyä keskustasta reunoja kohti. Älä käytä puhdistamiseen bensiiniä, tinneriä tai muita liuottimia äläkä alan liikkeissä myytäviä LP-vinyylilevyjen hoitamiseen tarkoitettuja puhdistusaineita tai antistaattisia suihkeita. 8

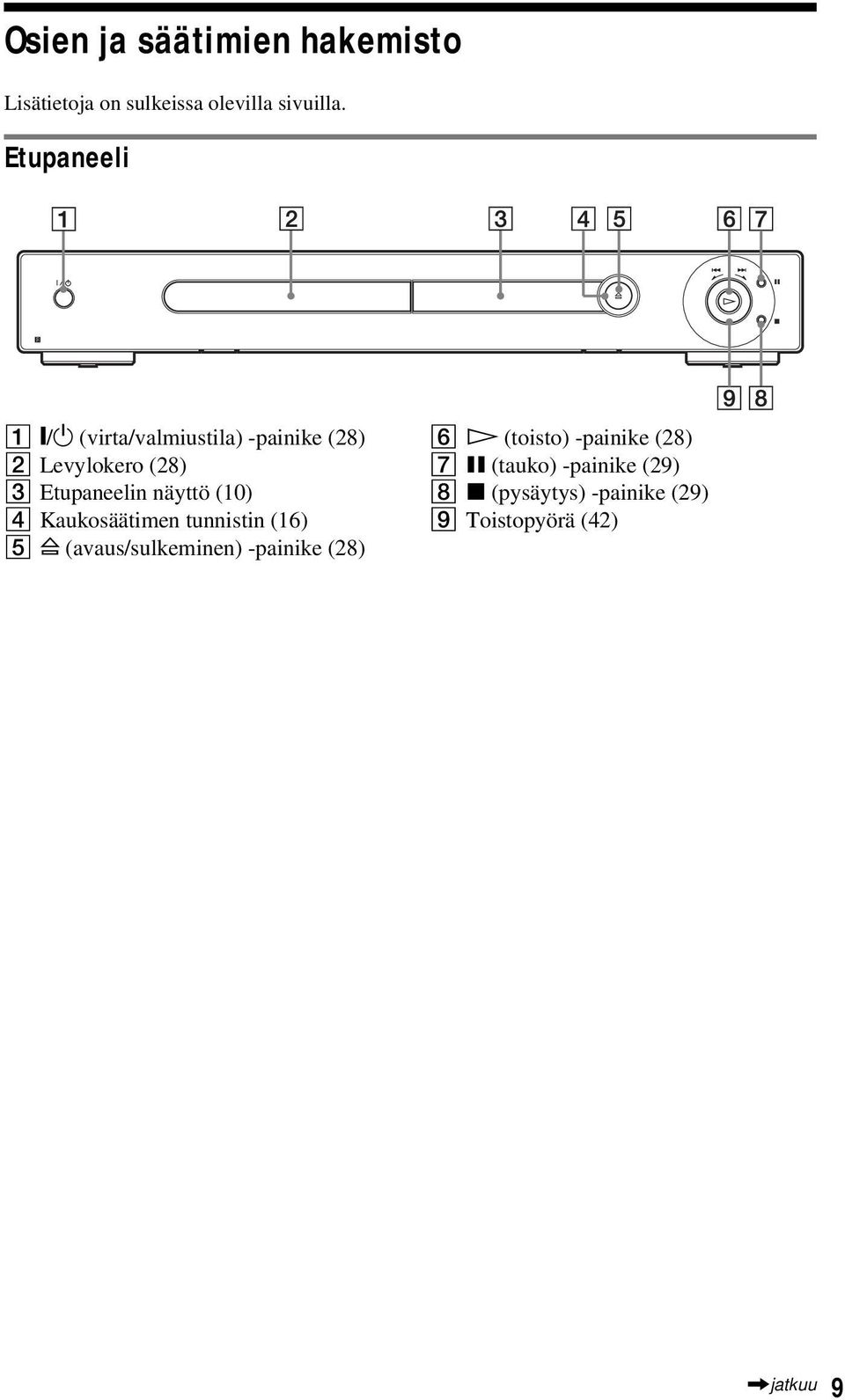

9 Osien ja säätimien hakemisto Lisätietoja on sulkeissa olevilla sivuilla. Etupaneeli A [/1 (virta/valmiustila) -painike (28) B Levylokero (28) C Etupaneelin näyttö (10) D Kaukosäätimen tunnistin (16) E A (avaus/sulkeminen) -painike (28) F H (toisto) -painike (28) G X (tauko) -painike (29) H x (pysäytys) -painike (29) I Toistopyörä (42),jatkuu 9

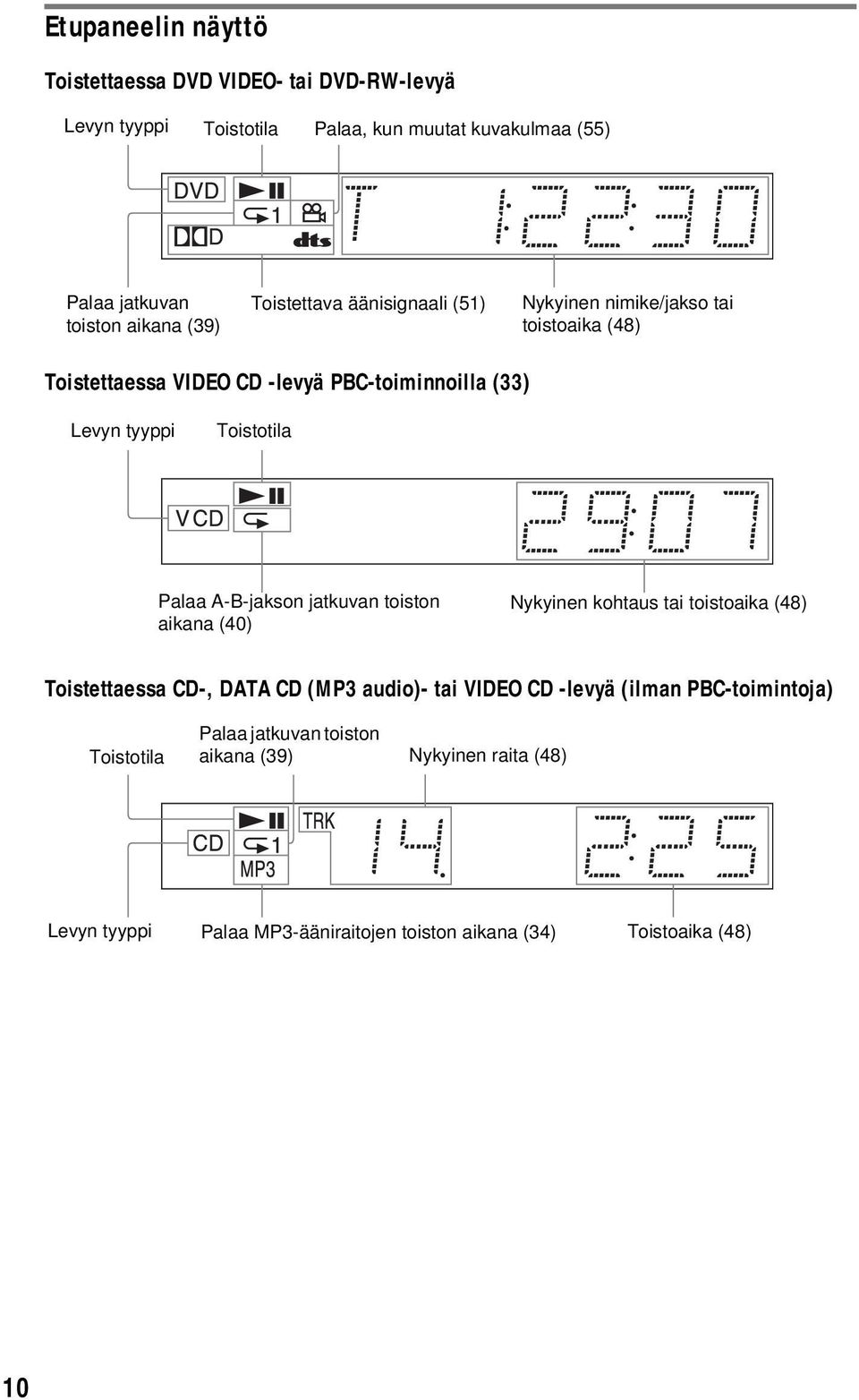

10 Etupaneelin näyttö Toistettaessa DVD VIDEO- tai DVD-RW-levyä Levyn tyyppi Toistotila Palaa, kun muutat kuvakulmaa (55) Palaa jatkuvan toiston aikana (39) Toistettava äänisignaali (51) Nykyinen nimike/jakso tai toistoaika (48) Toistettaessa VIDEO CD -levyä PBC-toiminnoilla (33) Levyn tyyppi Toistotila Palaa A-B-jakson jatkuvan toiston aikana (40) Nykyinen kohtaus tai toistoaika (48) Toistettaessa CD-, DATA CD (MP3 audio)- tai VIDEO CD -levyä (ilman PBC-toimintoja) Toistotila Palaa jatkuvan toiston aikana (39) Nykyinen raita (48) Levyn tyyppi Palaa MP3-ääniraitojen toiston aikana (34) Toistoaika (48) 10

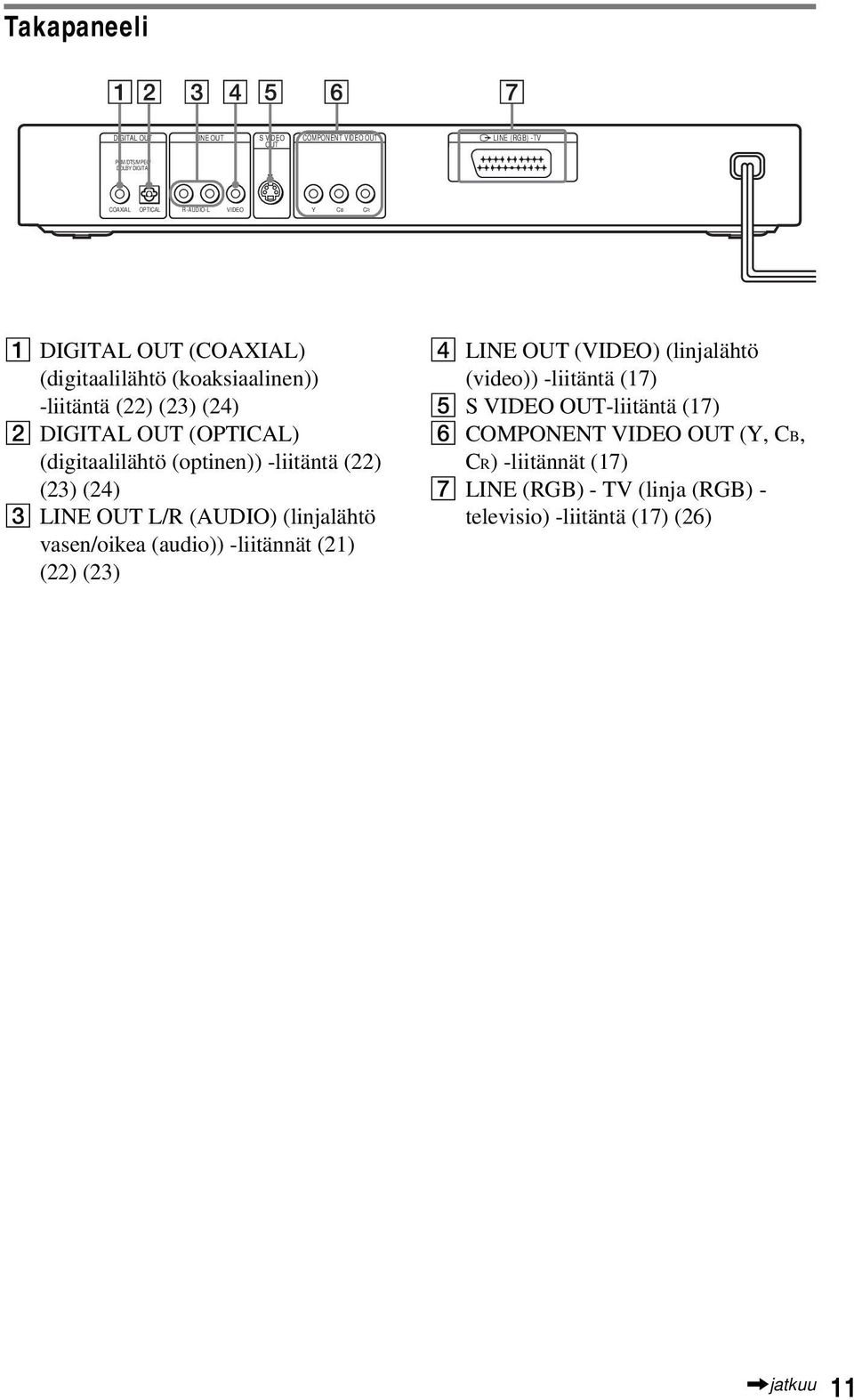

11 Takapaneeli DIGITAL OUT LINE OUT S VIDEO OUT COMPONENT VIDEO OUT LINE (RGB) -TV PCM/DTS/MPEG/ DOLBY DIGITAL COAXIAL OPTICAL R-AUDIO-L VIDEO Y CB CR A DIGITAL OUT (COAXIAL) (digitaalilähtö (koaksiaalinen)) -liitäntä (22) (23) (24) B DIGITAL OUT (OPTICAL) (digitaalilähtö (optinen)) -liitäntä (22) (23) (24) C LINE OUT L/R (AUDIO) (linjalähtö vasen/oikea (audio)) -liitännät (21) (22) (23) D LINE OUT (VIDEO) (linjalähtö (video)) -liitäntä (17) E S VIDEO OUT-liitäntä (17) F COMPONENT VIDEO OUT (Y, CB, CR) -liitännät (17) G LINE (RGB) - TV (linja (RGB) - televisio) -liitäntä (17) (26),jatkuu 11

12 Kaukosäädin A TV [/1 (virta/valmiustila) -painike (64) B Z (avaus/sulkeminen) -painike (28) C Numeropainikkeet (31) Numeropainikkeessa 5 on kohopiste.* D CLEAR (tyhjennä) -painike (36) E./> (edellinen/seuraava) -painikkeet (29) F H (toisto) -painike (28) H-painikkeessa on kohopiste.* G X (tauko) -painike (29) H Säätöpyörä (42) I DISPLAY (näyttö) -painike (13) J TOP MENU (päävalikko) -painike (31) K (tekstitys) -painike (55) L (ääni) -painike (51) M REPEAT (jatkuva) -painike (39) N PICTURE NAVI (kuvanavigointi) -painike (45) O [/1 (virta/valmiustila) -painike (28) P 2 (äänenvoimakkuus) +/ -painikkeet (64) +-painikkeessa on kohopiste.* Q t (televisio/video) -painike (64) R TIME/TEXT (aika/teksti) -painike (47) S PICTURE MODE (kuvansäätötila) -painike (57) T (välitön uudelleentoisto/ askellus) -painike (29, 42) U (välitön haku/askellus) -painike (29, 42) V x (pysäytys) -painike (29) W JOG (haku) -painike/-ilmaisin (42) X ENTER (syöttö) -painike (25) Y C/X/x/c-painikkeet (31) Z O RETURN (paluu) -painike (33) wj MENU (valikko) painike (31, 34) wk (kulma) -painike (55) wl SUR (tilaääni) -painike (53) * Käytä kohopistettä kiintopisteenä käyttäessäsi soitinta. 12

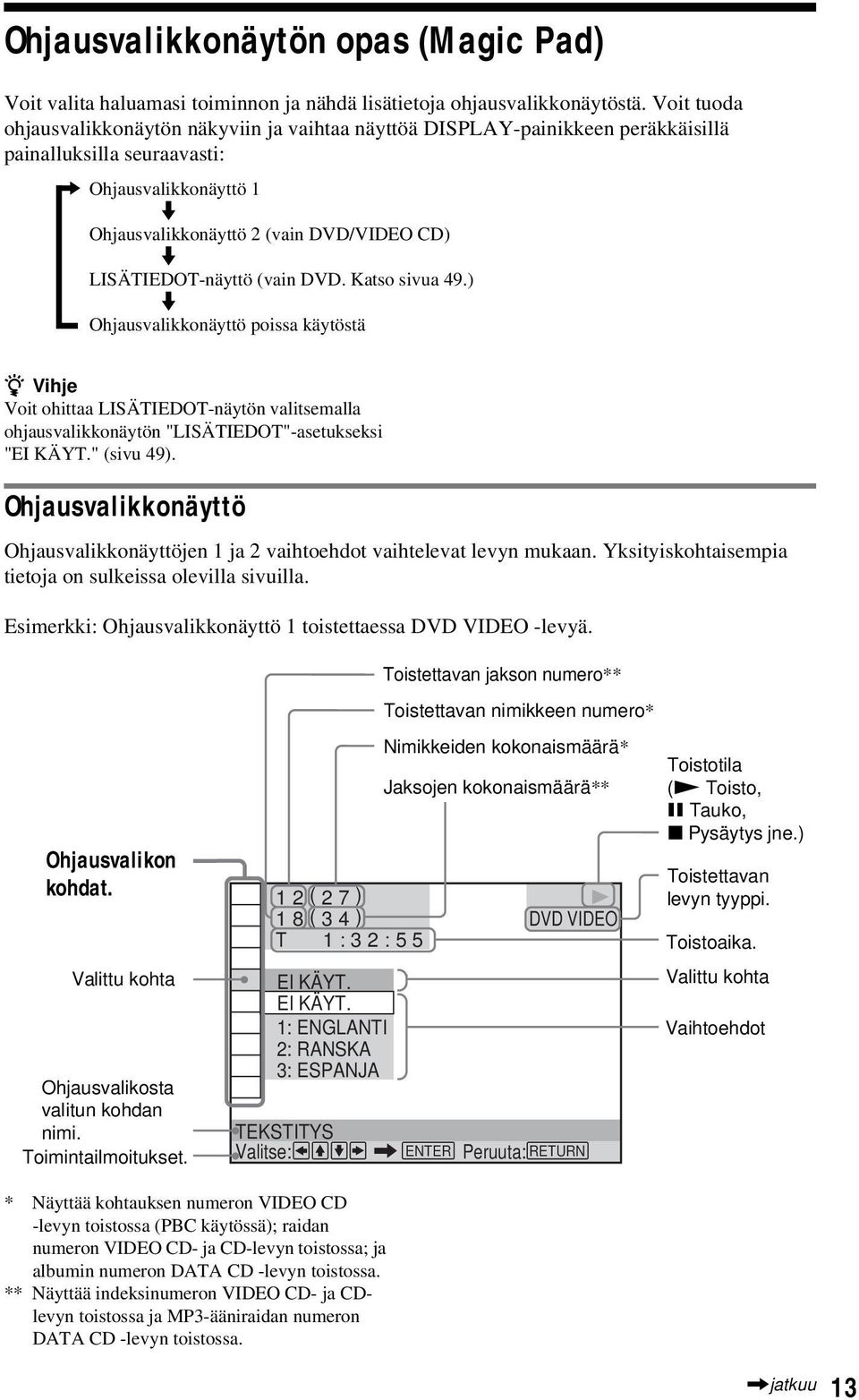

13 Ohjausvalikkonäytön opas (Magic Pad) Voit valita haluamasi toiminnon ja nähdä lisätietoja ohjausvalikkonäytöstä. Voit tuoda ohjausvalikkonäytön näkyviin ja vaihtaa näyttöä DISPLAY-painikkeen peräkkäisillä painalluksilla seuraavasti:, Ohjausvalikkonäyttö 1 m Ohjausvalikkonäyttö 2 (vain DVD/VIDEO CD) m LISÄTIEDOT-näyttö (vain DVD. Katso sivua 49.) m Ohjausvalikkonäyttö poissa käytöstä z Vihje Voit ohittaa LISÄTIEDOT-näytön valitsemalla ohjausvalikkonäytön "LISÄTIEDOT"-asetukseksi "EI KÄYT." (sivu 49). Ohjausvalikkonäyttö Ohjausvalikkonäyttöjen 1 ja 2 vaihtoehdot vaihtelevat levyn mukaan. Yksityiskohtaisempia tietoja on sulkeissa olevilla sivuilla. Esimerkki: Ohjausvalikkonäyttö 1 toistettaessa DVD VIDEO -levyä. Toistettavan jakson numero** Toistettavan nimikkeen numero* Ohjausvalikon kohdat. Valittu kohta Ohjausvalikosta valitun kohdan nimi. Toimintailmoitukset. 1 2 ( 2 7 ) 1 8 ( 3 4 ) T 1 : 3 2 : 5 5 EI KÄYT. EI KÄYT. 1: ENGLANTI 2: RANSKA 3: ESPANJA TEKSTITYS Valitse: Nimikkeiden kokonaismäärä* Jaksojen kokonaismäärä** ENTER Peruuta: DVD VIDEO RETURN Toistotila (N Toisto, X Tauko, x Pysäytys jne.) Toistettavan levyn tyyppi. Toistoaika. Valittu kohta Vaihtoehdot * Näyttää kohtauksen numeron VIDEO CD -levyn toistossa (PBC käytössä); raidan numeron VIDEO CD- ja CD-levyn toistossa; ja albumin numeron DATA CD -levyn toistossa. ** Näyttää indeksinumeron VIDEO CD- ja CDlevyn toistossa ja MP3-ääniraidan numeron DATA CD -levyn toistossa.,jatkuu 13

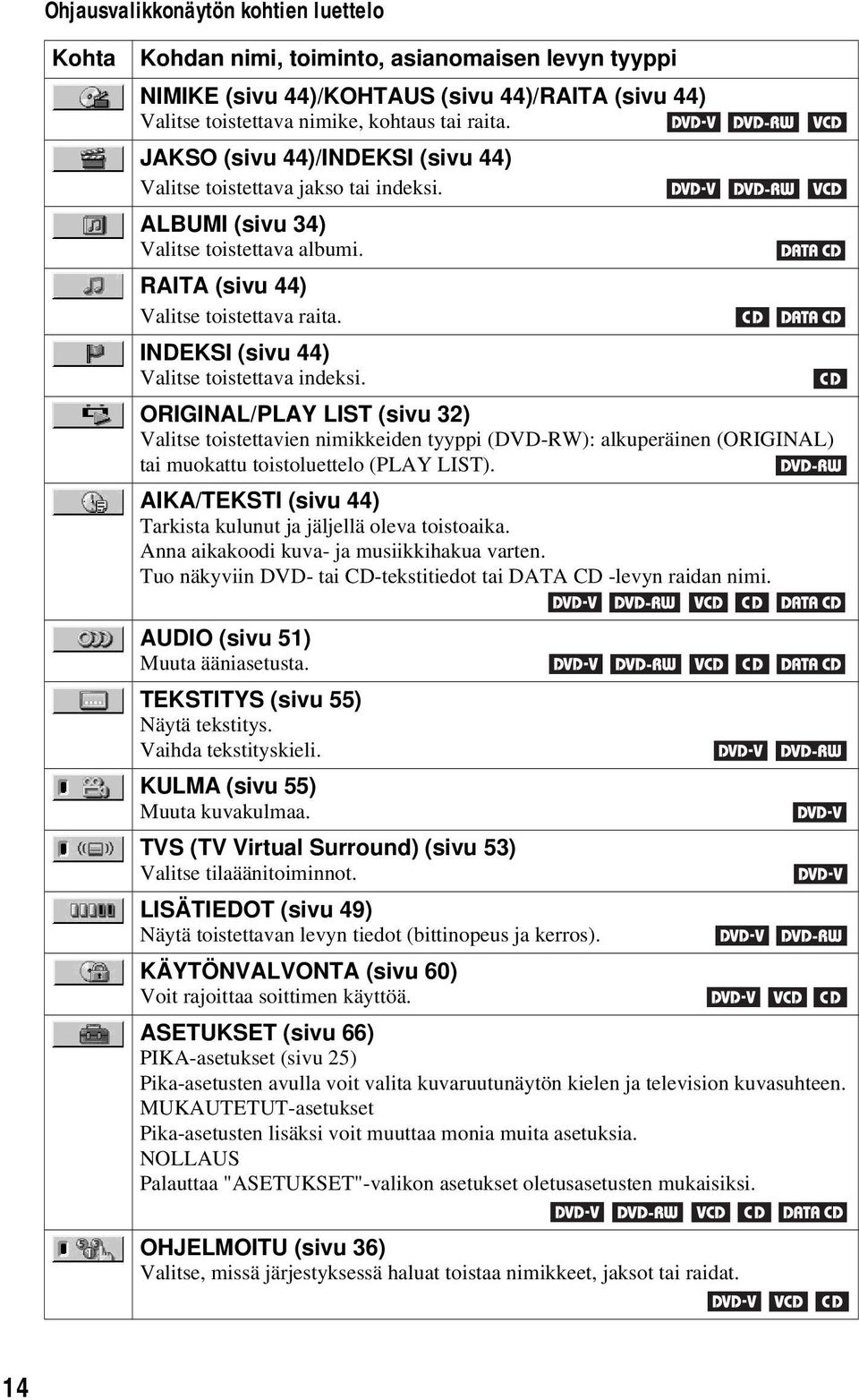

14 Ohjausvalikkonäytön kohtien luettelo Kohta Kohdan nimi, toiminto, asianomaisen levyn tyyppi NIMIKE (sivu 44)/KOHTAUS (sivu 44)/RAITA (sivu 44) Valitse toistettava nimike, kohtaus tai raita. JAKSO (sivu 44)/INDEKSI (sivu 44) Valitse toistettava jakso tai indeksi. ALBUMI (sivu 34) Valitse toistettava albumi. RAITA (sivu 44) Valitse toistettava raita. INDEKSI (sivu 44) Valitse toistettava indeksi. ORIGINAL/PLAY LIST (sivu 32) Valitse toistettavien nimikkeiden tyyppi (DVD-RW): alkuperäinen (ORIGINAL) tai muokattu toistoluettelo (PLAY LIST). AIKA/TEKSTI (sivu 44) Tarkista kulunut ja jäljellä oleva toistoaika. Anna aikakoodi kuva- ja musiikkihakua varten. Tuo näkyviin DVD- tai CD-tekstitiedot tai DATA CD -levyn raidan nimi. AUDIO (sivu 51) Muuta ääniasetusta. TEKSTITYS (sivu 55) Näytä tekstitys. Vaihda tekstityskieli. KULMA (sivu 55) Muuta kuvakulmaa. TVS (TV Virtual Surround) (sivu 53) Valitse tilaäänitoiminnot. LISÄTIEDOT (sivu 49) Näytä toistettavan levyn tiedot (bittinopeus ja kerros). KÄYTÖNVALVONTA (sivu 60) Voit rajoittaa soittimen käyttöä. ASETUKSET (sivu 66) PIKA-asetukset (sivu 25) Pika-asetusten avulla voit valita kuvaruutunäytön kielen ja television kuvasuhteen. MUKAUTETUT-asetukset Pika-asetusten lisäksi voit muuttaa monia muita asetuksia. NOLLAUS Palauttaa "ASETUKSET"-valikon asetukset oletusasetusten mukaisiksi. OHJELMOITU (sivu 36) Valitse, missä järjestyksessä haluat toistaa nimikkeet, jaksot tai raidat. 14

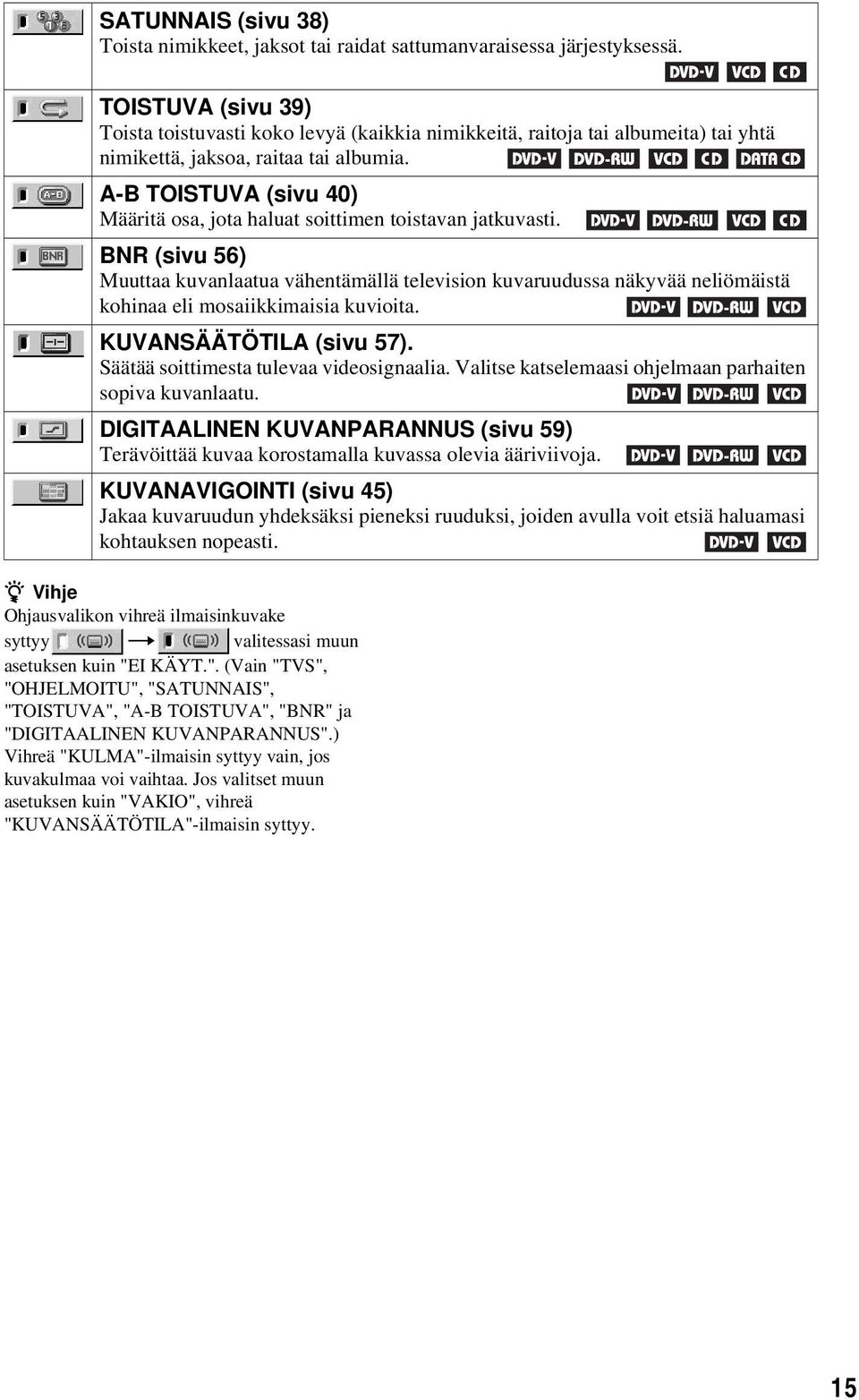

15 SATUNNAIS (sivu 38) Toista nimikkeet, jaksot tai raidat sattumanvaraisessa järjestyksessä. TOISTUVA (sivu 39) Toista toistuvasti koko levyä (kaikkia nimikkeitä, raitoja tai albumeita) tai yhtä nimikettä, jaksoa, raitaa tai albumia. A-B TOISTUVA (sivu 40) Määritä osa, jota haluat soittimen toistavan jatkuvasti. BNR (sivu 56) Muuttaa kuvanlaatua vähentämällä television kuvaruudussa näkyvää neliömäistä kohinaa eli mosaiikkimaisia kuvioita. KUVANSÄÄTÖTILA (sivu 57). Säätää soittimesta tulevaa videosignaalia. Valitse katselemaasi ohjelmaan parhaiten sopiva kuvanlaatu. DIGITAALINEN KUVANPARANNUS (sivu 59) Terävöittää kuvaa korostamalla kuvassa olevia ääriviivoja. KUVANAVIGOINTI (sivu 45) Jakaa kuvaruudun yhdeksäksi pieneksi ruuduksi, joiden avulla voit etsiä haluamasi kohtauksen nopeasti. z Vihje Ohjausvalikon vihreä ilmaisinkuvake syttyy t valitessasi muun asetuksen kuin "EI KÄYT.". (Vain "TVS", "OHJELMOITU", "SATUNNAIS", "TOISTUVA", "A-B TOISTUVA", "BNR" ja "DIGITAALINEN KUVANPARANNUS".) Vihreä "KULMA"-ilmaisin syttyy vain, jos kuvakulmaa voi vaihtaa. Jos valitset muun asetuksen kuin "VAKIO", vihreä "KUVANSÄÄTÖTILA"-ilmaisin syttyy. 15

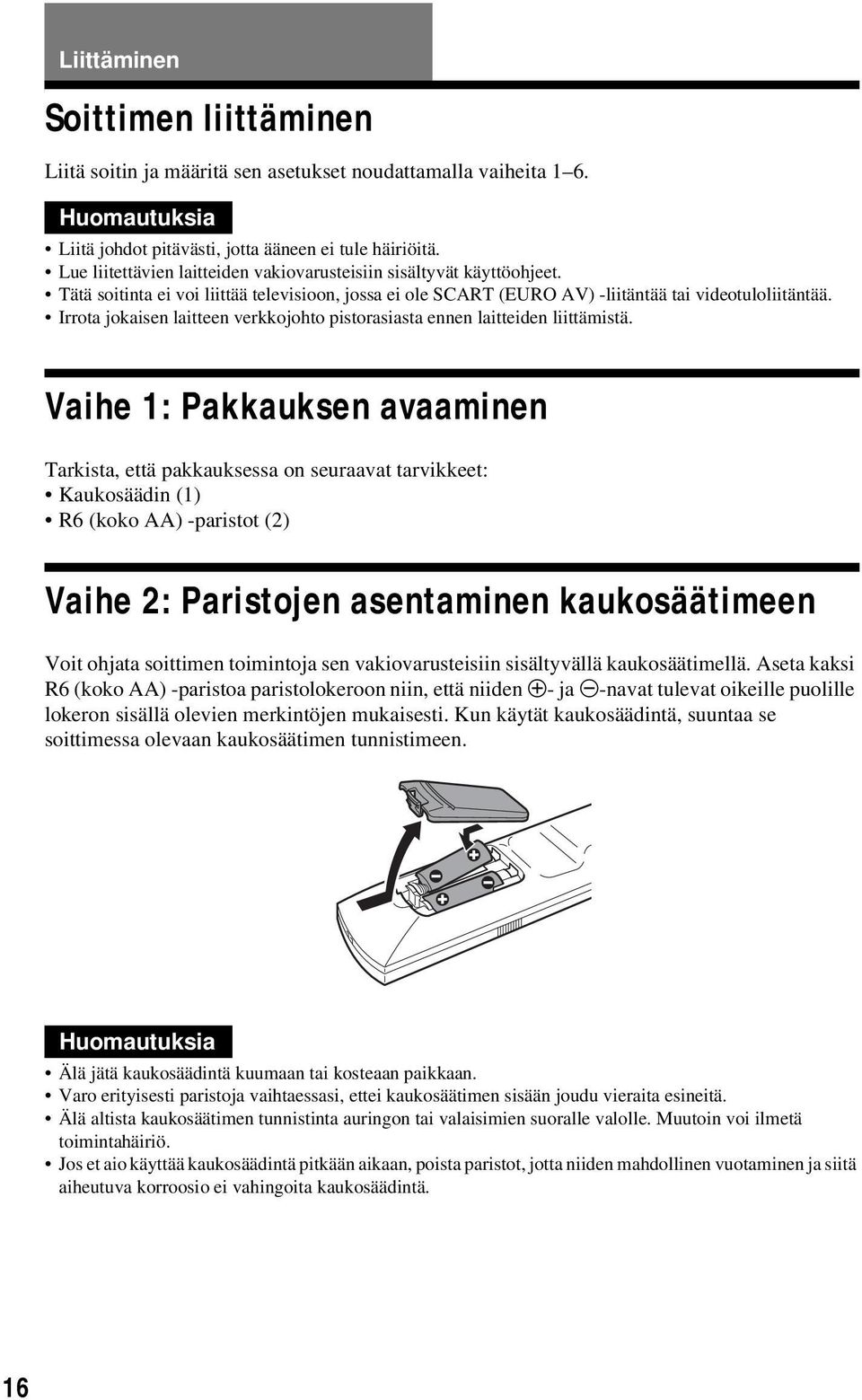

16 Liittäminen Soittimen liittäminen Liitä soitin ja määritä sen asetukset noudattamalla vaiheita 1 6. Huomautuksia Liitä johdot pitävästi, jotta ääneen ei tule häiriöitä. Lue liitettävien laitteiden vakiovarusteisiin sisältyvät käyttöohjeet. Tätä soitinta ei voi liittää televisioon, jossa ei ole SCART (EURO AV) -liitäntää tai videotuloliitäntää. Irrota jokaisen laitteen verkkojohto pistorasiasta ennen laitteiden liittämistä. Vaihe 1: Pakkauksen avaaminen Tarkista, että pakkauksessa on seuraavat tarvikkeet: Kaukosäädin (1) R6 (koko AA) -paristot (2) Vaihe 2: Paristojen asentaminen kaukosäätimeen Voit ohjata soittimen toimintoja sen vakiovarusteisiin sisältyvällä kaukosäätimellä. Aseta kaksi R6 (koko AA) -paristoa paristolokeroon niin, että niiden 3- ja #-navat tulevat oikeille puolille lokeron sisällä olevien merkintöjen mukaisesti. Kun käytät kaukosäädintä, suuntaa se soittimessa olevaan kaukosäätimen tunnistimeen. Huomautuksia Älä jätä kaukosäädintä kuumaan tai kosteaan paikkaan. Varo erityisesti paristoja vaihtaessasi, ettei kaukosäätimen sisään joudu vieraita esineitä. Älä altista kaukosäätimen tunnistinta auringon tai valaisimien suoralle valolle. Muutoin voi ilmetä toimintahäiriö. Jos et aio käyttää kaukosäädintä pitkään aikaan, poista paristot, jotta niiden mahdollinen vuotaminen ja siitä aiheutuva korroosio ei vahingoita kaukosäädintä. 16

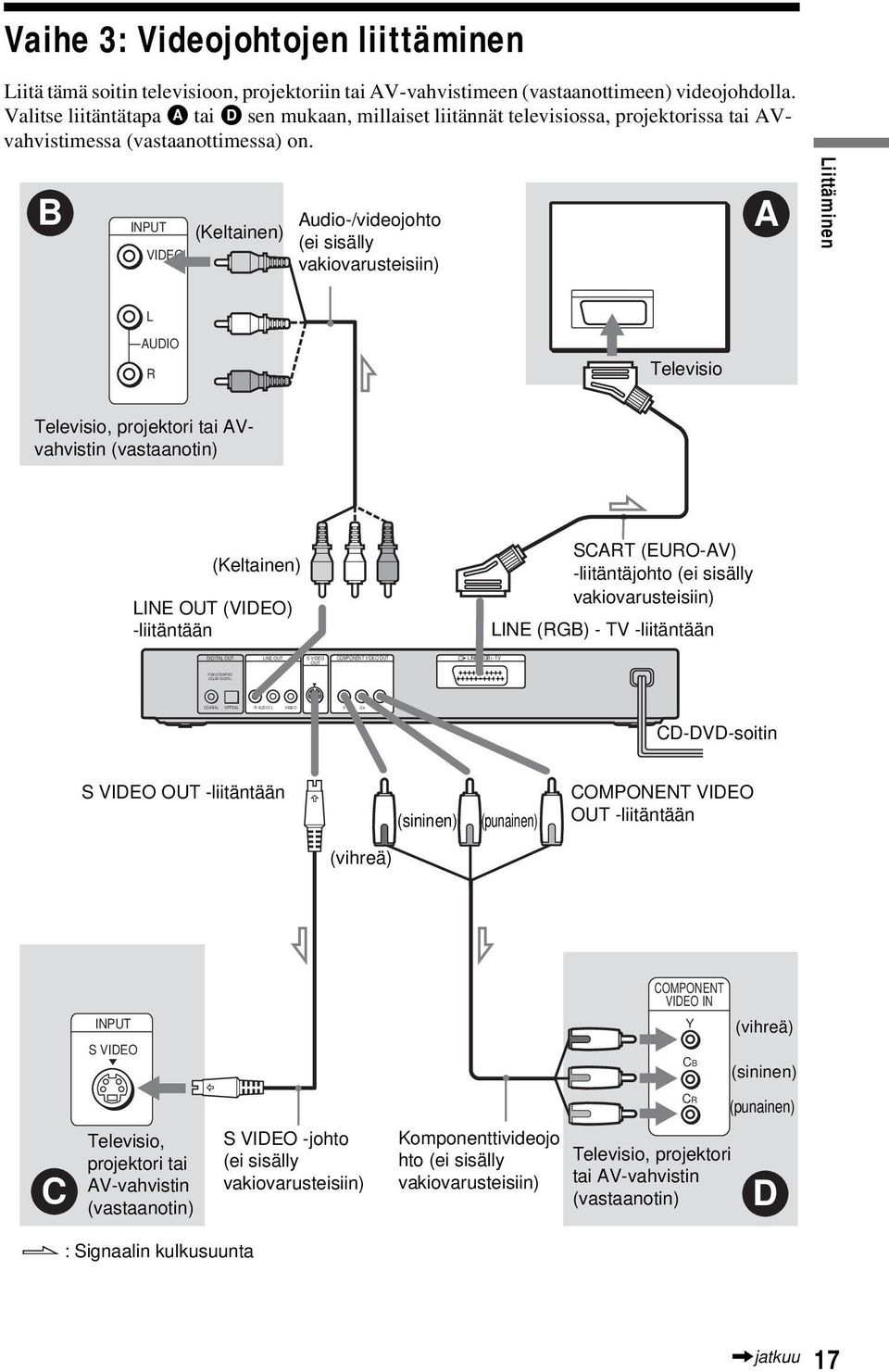

17 PCM/DTS/MPEG/ DOLBY DIGITAL CB CR Vaihe 3: Videojohtojen liittäminen Liitä tämä soitin televisioon, projektoriin tai AV-vahvistimeen (vastaanottimeen) videojohdolla. Valitse liitäntätapa A tai D sen mukaan, millaiset liitännät televisiossa, projektorissa tai AVvahvistimessa (vastaanottimessa) on. B INPUT VIDEO (Keltainen) Audio-/videojohto (ei sisälly vakiovarusteisiin) A Liittäminen L AUDIO R Televisio Televisio, projektori tai AVvahvistin (vastaanotin) (Keltainen) LINE OUT (VIDEO) -liitäntään SCART (EURO-AV) -liitäntäjohto (ei sisälly vakiovarusteisiin) LINE (RGB) - TV -liitäntään DIGITAL OUT LINE OUT S VIDEO OUT COMPONENT VIDEO OUT LINE (RGB) -TV COAXIAL OPTICAL R-AUDIO-L VIDEO Y CD-DVD-soitin S VIDEO OUT -liitäntään (sininen) (punainen) COMPONENT VIDEO OUT -liitäntään (vihreä) COMPONENT VIDEO IN INPUT S VIDEO Y CB (vihreä) (sininen) CR (punainen) C Televisio, projektori tai AV-vahvistin (vastaanotin) S VIDEO -johto (ei sisälly vakiovarusteisiin) Komponenttivideojo hto (ei sisälly vakiovarusteisiin) Televisio, projektori tai AV-vahvistin (vastaanotin) D l : Signaalin kulkusuunta,jatkuu 17

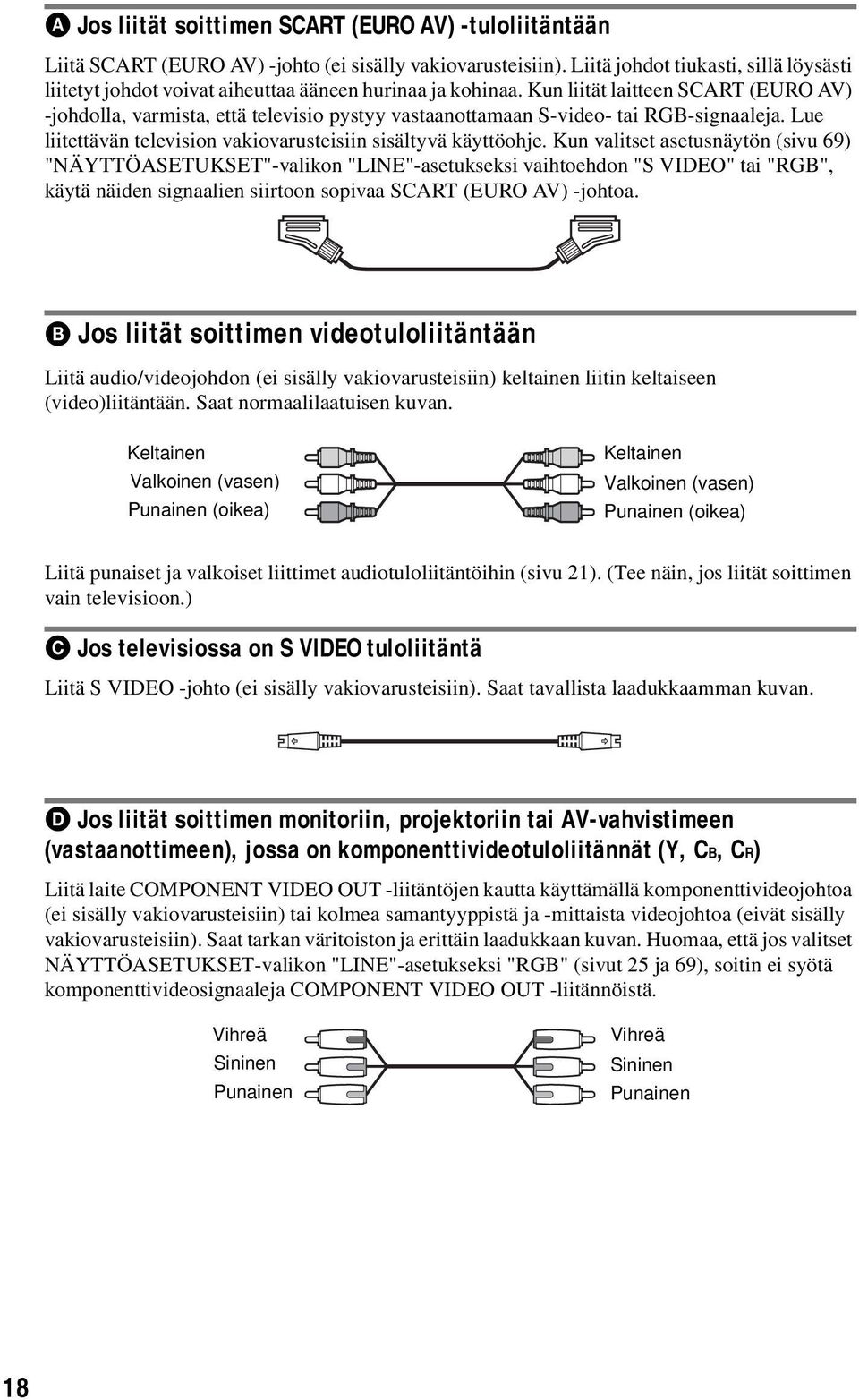

18 A Jos liität soittimen SCART (EURO AV) -tuloliitäntään Liitä SCART (EURO AV) -johto (ei sisälly vakiovarusteisiin). Liitä johdot tiukasti, sillä löysästi liitetyt johdot voivat aiheuttaa ääneen hurinaa ja kohinaa. Kun liität laitteen SCART (EURO AV) -johdolla, varmista, että televisio pystyy vastaanottamaan S-video- tai RGB-signaaleja. Lue liitettävän television vakiovarusteisiin sisältyvä käyttöohje. Kun valitset asetusnäytön (sivu 69) "NÄYTTÖASETUKSET"-valikon "LINE"-asetukseksi vaihtoehdon "S VIDEO" tai "RGB", käytä näiden signaalien siirtoon sopivaa SCART (EURO AV) -johtoa. B Jos liität soittimen videotuloliitäntään Liitä audio/videojohdon (ei sisälly vakiovarusteisiin) keltainen liitin keltaiseen (video)liitäntään. Saat normaalilaatuisen kuvan. Keltainen Valkoinen (vasen) Punainen (oikea) Keltainen Valkoinen (vasen) Punainen (oikea) Liitä punaiset ja valkoiset liittimet audiotuloliitäntöihin (sivu 21). (Tee näin, jos liität soittimen vain televisioon.) C Jos televisiossa on S VIDEO tuloliitäntä Liitä S VIDEO -johto (ei sisälly vakiovarusteisiin). Saat tavallista laadukkaamman kuvan. D Jos liität soittimen monitoriin, projektoriin tai AV-vahvistimeen (vastaanottimeen), jossa on komponenttivideotuloliitännät (Y, CB, CR) Liitä laite COMPONENT VIDEO OUT -liitäntöjen kautta käyttämällä komponenttivideojohtoa (ei sisälly vakiovarusteisiin) tai kolmea samantyyppistä ja -mittaista videojohtoa (eivät sisälly vakiovarusteisiin). Saat tarkan väritoiston ja erittäin laadukkaan kuvan. Huomaa, että jos valitset NÄYTTÖASETUKSET-valikon "LINE"-asetukseksi "RGB" (sivut 25 ja 69), soitin ei syötä komponenttivideosignaaleja COMPONENT VIDEO OUT -liitännöistä. Vihreä Sininen Punainen Vihreä Sininen Punainen 18

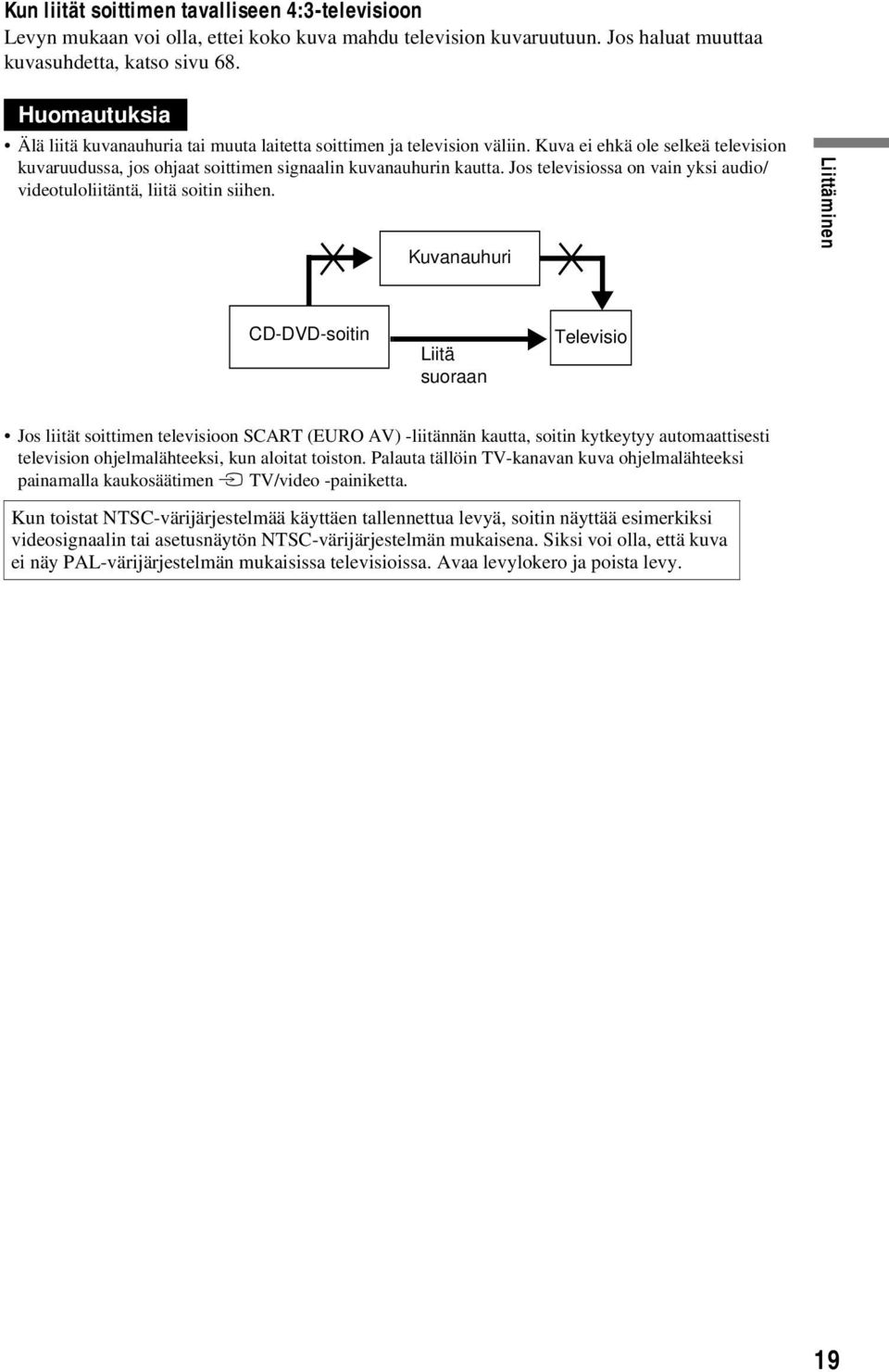

19 Kun liität soittimen tavalliseen 4:3-televisioon Levyn mukaan voi olla, ettei koko kuva mahdu television kuvaruutuun. Jos haluat muuttaa kuvasuhdetta, katso sivu 68. Huomautuksia Älä liitä kuvanauhuria tai muuta laitetta soittimen ja television väliin. Kuva ei ehkä ole selkeä television kuvaruudussa, jos ohjaat soittimen signaalin kuvanauhurin kautta. Jos televisiossa on vain yksi audio/ videotuloliitäntä, liitä soitin siihen. Kuvanauhuri Liittäminen CD-DVD-soitin Liitä suoraan Televisio Jos liität soittimen televisioon SCART (EURO AV) -liitännän kautta, soitin kytkeytyy automaattisesti television ohjelmalähteeksi, kun aloitat toiston. Palauta tällöin TV-kanavan kuva ohjelmalähteeksi painamalla kaukosäätimen t TV/video -painiketta. Kun toistat NTSC-värijärjestelmää käyttäen tallennettua levyä, soitin näyttää esimerkiksi videosignaalin tai asetusnäytön NTSC-värijärjestelmän mukaisena. Siksi voi olla, että kuva ei näy PAL-värijärjestelmän mukaisissa televisioissa. Avaa levylokero ja poista levy. 19

20 Vaihe 4: Audiojohtojen liittäminen Valitse järjestelmääsi parhaiten sopiva liitäntätapa alla olevan taulukon avulla. Katso lisätietoja myös liitettävien laitteiden käyttöohjeista. Valitse liitäntätapa Valitse jokin liitäntätavoista A tai D. Liitettävät laitteet Liitäntätapa Laitteisto (esimerkki) Televisio A (sivu 21) Tilaäänitehosteet: TVS DYNAAMINEN (sivu 53), TVS LAAJA (sivu 53) Stereovahvistin (vastaanotin) ja kaksi kaiutinta Tilaäänitehosteet: TVS VAKIO (sivu 54) tai Minilevysoitin tai DAT-nauhuri Tilaäänitehosteet: Ei mitään. B (sivu 22) AV-vahvistin (vastaanotin), jossa on Dolby* Surround (Pro Logic) -dekooderi ja 3 6 kaiutinta Tilaäänitehosteet: Dolby Surround (Pro Logic) (sivu 77) C (sivu 23) AV-vahvistin (vastaanotin), jossa on digitaalinen tuloliitäntä sekä Dolby-, DTS-** tai MPEG audio -dekooderi ja 6 kaiutinta Tilaäänitehosteet: Dolby Digital (5.1-kanavainen) (sivu 77) DTS (5.1-kanavainen) (sivu 77) MPEG audio (5.1-kanavainen) (sivu 77) D (sivu 24) * Valmistettu Dolby Laboratoriesin lisenssillä. "Dolby", "Pro Logic" ja kaksois-d-symboli ovat Dolby Laboratoriesin tavaramerkkejä. ** "DTS" ja "DTS Digital Out" ovat Digital Theater Systems, Inc:n tavaramerkkejä. 20

21 CB CR A Liittäminen televisioon Tätä liitäntätapaa käytettäessä ääni kuuluu television kaiuttimista. Jos käytät SCART (EURO AV) -johtoa kohdan "Vaihe 3: Videojohtojen liittäminen" (sivu 17) vaihtoehdossa liitäntätapaa B kuvatulla tavalla, sinun ei tarvitse liittää audiojohtoja televisioon. CD-DVD-soitin DIGITAL OUT PCM/DTS/MPEG/ DOLBY DIGITAL COAXIAL OPTICAL LINE OUT R-AUDIO-L VIDEO S VIDEO OUT COMPONENT VIDEO OUT Y LINE (RGB) -TV Liittäminen A LINE OUT (keltainen)* (keltainen)* Televisio R-AUDIO-L VIDEO (valkoinen) (valkoinen) LINE OUT L/R (AUDIO) -liitäntään (punainen) Audio-/ videojohto (ei sisälly vakiovarusteisiin) (punainen) audiotuloliitäntään l : Signaalin kulkusuunta * Keltaista liitintä käytetään videosignaaleille (sivu 17). z Vihje Kun liität soittimen monoääniseen televisioon, käytä stereo-mono-muunnosjohtoa (ei sisälly vakiovarusteisiin). Liitä LINE OUT L/R (AUDIO) -liitännät television audiotuloliitäntään.,jatkuu 21

22 CB CR B Liittäminen stereovahvistimeen (vastaanottimeen) ja kahteen kaiuttimeen / Liittäminen minilevysoittimeen tai DAT-nauhuriin Jos stereovahvistimessa (vastaanottimessa) on vain vasen (L) ja oikea (R) audiotuloliitäntä, käytä liitäntätapaa B-1. Jos vahvistimessa (vastaanottimessa) on digitaalinen tuloliitäntä tai liität soittimen minilevysoittimeen tai DAT-nauhuriin, käytä liitäntätapaa B-2. Tällöin voit liittää soittimen myös suoraan minilevysoittimeen tai DAT-nauhuriin käyttämättä stereovahvistinta (vastaanotinta). CD-DVD-soitin DIGITAL OUT LINE OUT S VIDEO OUT COMPONENT VIDEO OUT LINE (RGB) -TV PCM/DTS/MPEG/ DOLBY DIGITAL COAXIAL OPTICAL R-AUDIO-L VIDEO Y B-2 DIGITAL OUT PCM/DTS/MPEG/ DOLBY DIGITAL Koaksiaalinen digitaalinen johto (ei sisälly Stereoaudiojohto vakiovarusteisiin) (ei sisälly vakiovarusteisiin) (valkoinen) LINE OUT B-1 COAXIAL OPTICAL tai tai (punainen) R-AUDIO-L VIDEO DIGITAL OUT (COAXIAL tai OPTICAL) -liitäntään Optinen digitaalinen johto (ei sisälly vakiovarusteisiin) Poista liitännän suojus ennen liittämistä koaksiaaliseen tai optiseen digitaaliseen tuloliitäntään (valkoinen) (punainen) LINE OUT L/R (AUDIO) -liitäntään audiotuloliitäntään [Kaiuttimet] Stereovahvistin (vastaanotin) Etukanava (vasen) Minilevysoitin tai DAT-nauhuri Etukanava (oikea) l : Signaalin kulkusuunta 22

23 CB CR C Liittäminen Dolby Surround (Pro Logic) dekooderilla ja 3 6 kaiuttimella varustettuun AV-vahvistimeen (vastaanottimeen) Voit kuunnella Dolby Surround -tilaääntä vain, kun toistat Dolby Surround äänellä tai monikanavaisella äänellä (Dolby Digital) varustettuja levyjä. Jos vahvistimessa (vastaanottimessa) on vain vasen (L) ja oikea (R) audiotuloliitäntä, käytä liitäntätapaa C-1. Jos vahvistimessa (vastaanottimessa) on digitaalinen tuloliitäntä, käytä liitäntätapaa C-2. CD-DVD-soitin Liittäminen DIGITAL OUT LINE OUT S VIDEO OUT COMPONENT VIDEO OUT LINE (RGB) -TV PCM/DTS/MPEG/ DOLBY DIGITAL COAXIAL OPTICAL R-AUDIO-L VIDEO Y C-2 DIGITAL OUT PCM/DTS/MPEG/ DOLBY DIGITAL Koaksiaalinen digitaalinen johto (ei sisälly vakiovarusteisiin) Stereoaudiojohto (ei sisälly vakiovarusteisiin) (valkoinen) LINE OUT C-1 COAXIAL OPTICAL tai tai (punainen) R-AUDIO-L VIDEO DIGITAL OUT (COAXIAL tai OPTICAL) -liitäntään LINE OUT L/R (AUDIO) -liitäntään Optinen digitaalinen johto (ei sisälly vakiovarusteisiin) Poista liitännän suojus ennen liittämistä koaksiaaliseen tai optiseen digitaaliseen tuloliitäntään (valkoinen) (punainen) audiotuloliitäntään [Kaiuttimet] Dolby Surround -dekooderilla varustettu vahvistin (vastaanotin) [Kaiuttimet] Takakanava (vasen) Takakanava (oikea) Etukanava (vasen) Etukanava (oikea) Keskikanava l: Signaalin kulkusuunta Lisäbassokaiutin Takakaiutin (mono) Huomautus Jos käytät 6 kaiutinta, korvaa monoääninen takakaiutin keskikaiuttimella, kahdella takakaiuttimella ja lisäbassokaiuttimella.,jatkuu 23

24 CB CR D Liittäminen AV-vahvistimeen (vastaanottimeen), jossa on digitaalinen tuloliitäntä sekä Dolby Digital-, MPEG audio- tai DTS-dekooderi ja johon on liitetty 6 kaiutinta Tätä liitäntätapaa käyttämällä voit kuunnella AV-vahvistimen (vastaanottimen) Dolby Digital-, MPEG audio- tai DTS-dekooderin tuottamaa ääntä. CD-DVD-soitin DIGITAL OUT LINE OUT S VIDEO OUT COMPONENT VIDEO OUT LINE (RGB) -TV PCM/DTS/MPEG/ DOLBY DIGITAL COAXIAL OPTICAL R-AUDIO-L VIDEO Y D DIGITAL OUT PCM/DTS/MPEG/ DOLBY DIGITAL COAXIAL OPTICAL DIGITAL OUT (COAXIAL tai OPTICAL) -liitäntään Koaksiaalinen digitaalinen johto (ei sisälly vakiovarusteisiin) tai Optinen digitaalinen johto (ei sisälly vakiovarusteisiin) Poista liitännän suojus ennen liittämistä koaksiaaliseen digitaaliseen tuloliitäntään optiseen digitaaliseen tuloliitäntään [Kaiuttimet] Dekooderilla varustettu AVvahvistin (vastaanotin) [Kaiuttimet] Takakanava (vasen) Keskikanava Etukanava (vasen) Lisäbasso kaiutin Takakanava (oikea) Etukanava (oikea) l: Signaalin kulkusuunta z Vihje Käytä liitäntätapaa D, kun liität vähintään 7 kaiutinta (vähintään 6.1-kanavat). Huomautus Kun olet liittänyt laitteet, valitse pika-asetuksissa "DOLBY DIGITAL" -asetukseksi "DOLBY 24 DIGITAL" ja "DTS"-asetukseksi "KÄYTÖSSÄ" (sivu 25). Jos AV-vahvistimessa (vastaanottimessa) on MPEG audio -dekooderi, valitse "MPEG"- asetukseksi "MPEG" (sivu 73). Muutoin kaiuttimista ei kuulu ääntä tai niistä kuuluu voimakas häiriöääni.

25 Vaihe 5: Verkkojohdon liittäminen Liitä soittimen ja television verkkojohdot pistorasiaan. Vaihe 6: Pika-asetukset Noudattamalla seuraavassa olevia ohjeita voit tehdä soittimen käytön vaatimat minimiasetukset. Jos haluat ohittaa jonkin asetuksen, paina painiketta >. Jos palata edelliseen asetukseen, paina painiketta.. Liittäminen 4 Paina ENTER-painiketta asettamatta soittimeen levyä. Kuvaruutunäyttöjen kielen asetusnäyttö tulee näkyviin. Valittavissa olevat kielet vaihtelevat soittimen mallin mukaan. ENTER 1 Kytke televisioon virta. 2 Paina painiketta [/1. 3 Valitse televisiosta se videotulo, jonka kautta näet soittimesta tulevan kuvan. Ilmoitus "Press [ENTER] to run QUICK SETUP" (Käynnistä PIKA-ASENNUS painamalla [ENTER]) tulee näytön alareunaan. Jos tämä teksti ei tule näkyviin, siirry pika-asetuksiin valitsemalla ohjausvalikon "SETUP" (ASETUKSET) -kohdasta "QUICK" (PIKA) (sivu 67). LANGUAGE SETUP OSD: MENU: AUDIO: SUBTITLE: ENGLISH ENGLISH FRANÇAIS DEUTSCH ITALIANO ESPAÑOL NEDERLANDS DANSK SVENSKA 5 Valitse kieli painamalla painiketta X/x. Soitin käyttää tässä valitsemaasi kieltä valikkojen ja tekstityksen kielenä. 6 Paina ENTER-painiketta. Kuvaruutuun tulee liitettävän television kuvasuhteen asetusnäyttö. NÄYTTÖASETUKSET TV - TYYPPI: NÄYTÖNSÄÄSTÄJÄ: TAUSTA: LINE: 16:9 16:9 4:3 LETTER BOX 4:3 PAN SCAN,jatkuu 25

26 7 Valitse television tyyppiä vastaava asetus painamalla painiketta X/x. Jos käytössäsi on laajakuvatelevisio tai tavallinen 4:3-kuvasuhteinen televisio, jossa on laajakuvatila 16:9 (sivu 68). Jos käytössäsi on tavallinen 4:3- kuvasuhteinen televisio 4:3 LETTER BOX tai 4:3 PAN SCAN (sivu 68). 8 Paina ENTER-painiketta. Kuvaruutuun tulee LINE (RGB)-TV -liitännän videolähtösignaalin tyypin asetusnäyttö. NÄYTTÖASETUKSET TV-TYYPPI: NÄYTÖNSÄÄSTÄJÄ: TAUSTA: LINE: 16:9 KÄYTÖSSÄ KANSIKUVA VIDEO VIDEO S VIDEO RGB 9 Valitse haluamasi LINE (RGB)-TV -liitännän videolähtösignaalin tyyppi painamalla painiketta X/x. Jos valitset "LINE"-asetukseksi "RGB", soitin ei syötä komponenttivideosignaaleja COMPONENT VIDEO OUT -liitännöistä. Videosignaalit VIDEO (sivu 69) S-videosignaalit S VIDEO (sivu 69) RGB-signaalit RGB (sivu 69) 10Paina ENTER-painiketta. Kuvaruutuun tulee vahvistimen (vastaanottimen) liittämiseen käytettävän liitännän tyypin asetusnäyttö. Onko soitin liitetty vahvistimeen (vastaanottimeen)? Valitse käyttämäsi liitännän tyyppi. KYLLÄ LINE OUTPUT L/R (AUDIO) DIGITAL OUTPUT 11Valitse painikkeita X/x painamalla sen liitännän tyyppi, jota (mahdollisesti) käyttäen liität soittimen vahvistimeen (vastaanottimeen), ja paina sitten ENTER-painiketta. Valitse asetus, joka vastaa sivujen sivut ( A D ) mukaisesti valitsemaasi audioliitäntätapaa. A Jos liität vain television etkä mitään muuta, valitse "EI". Pika-asetustila peruuntuu, ja asetukset on määritetty. B-1 C-1 Valitse "LINE OUTPUT L/R (AUDIO)". Pika-asetustila peruuntuu, ja asetukset on määritetty. B-2 C-2 D Valitse "DIGITAL OUTPUT". "DOLBY DIGITAL" -asetusnäyttö tulee näkyviin. 12Valitse painikkeita X/x painamalla se Dolby Digital -signaalityyppi, jonka haluat lähettää vahvistimeen (vastaanottimeen). Valitse signaali, joka vastaa sivujen sivut ( B D ) mukaisesti valitsemaasi audioliitäntätapaa. AUDIOASETUKSET AUDIO VAIMENNUS: AUDIO DRC: EI KÄYT. VAKIO ÄÄNIMIKSAUS: DOLBY SURROUND DIGITAALILÄHTÖ: DOLBY DIGITAL: KÄYTÖSSÄ D-PCM MPEG: D-PCM DTS: DOLBY DIGITAL B-2 C-2 D-PCM (sivu 72) D DOLBY DIGITAL (vain, jos vahvistimessa (vastaanottimessa) on Dolby Digital -dekooderi) (sivu 72) EI 26

27 13Paina ENTER-painiketta. "DTS" on valittuna. AUDIOASETUKSET AUDIO VAIMENNUS: EI KÄYT. AUDIO DRC: VAKIO ÄÄNIMIKSAUS: DOLBY SURROUND DIGITAALILÄHTÖ: KÄYTÖSSÄ DOLBY DIGITAL: D-PCM MPEG: PCM DTS: EI KÄYT. EI KÄYT. KÄYTÖSSÄ 14Valitse painikkeita X/x painamalla, haluatko lähettää DTS-signaalin vahvistimeen (vastaanottimeen). Valitse asetus, joka vastaa sivujen sivut ( B D ) mukaisesti valitsemaasi audioliitäntätapaa. B-2 C-2 EI KÄYT. (sivu 73) D KÄYTÖSSÄ (vain, jos vahvistimessa (vastaanottimessa) on DTS-dekooderi) (sivu 73) Audioliitännät (sivut 21 24) A Lisäasetuksia ei tarvita. B-1 C-1 Valitse "ÄÄNIMIKSAUS"-asetukseksi "DOLBY SURROUND" (sivu 72). Jos ääni säröytyy, vaikka äänenvoimakkuus olisi pieni, valitse "AUDIO VAIMENNUS" -asetukseksi "KÄYTÖSSÄ" (sivu 71). B-2 C-2 D Valitse "ÄÄNIMIKSAUS"-asetukseksi "DOLBY SURROUND" (sivu 72). Valitse "DIGITAALILÄHTÖ"-asetukseksi "KÄYTÖSSÄ" (sivu 72). Liittäminen 15Paina ENTER-painiketta. Laite poistuu pika-asetustilasta. Kaikkien liitäntöjen ja asetusten määritys on suoritettu. Jos AV-vahvistimessa (vastaanottimessa) on MPEG audio -dekooderi, valitse "MPEG"-asetukseksi "MPEG" (sivu 73). Tilaäänitehosteiden käyttäminen Jotta voit käyttää tämän soittimen tai vahvistimen (vastaanottimen) tilaäänitehosteita, sinun on määritettävä seuraavassa mainitut asetukset tavalla, joka vastaa valitsemaasi audioliitäntätapaa. Jos haluat ohjeita audioliitäntätavoista, katso sivut ( B D ). Asetukset ovat tehdasasetuksia, eikä sinun tarvitse muuttaa niitä, kun liität soittimen ensimmäisen kerran. Jos haluat tietoja asetusnäytön käyttämisestä, katso sivu

28 Levyjen toisto Levyjen toisto 4 Paina soittimen painiketta A ja aseta levylokeroon levy. DVD- tai VIDEO CD -levyn mukaan voi olla, että jotkin toiminnot poikkeavat tässä esitetyistä tai ovat rajoitettuja. Katso lisätietoja levyn käyttöohjeesta. [/1 H/Toistopyörä A Toistettava puoli alaspäin 5 Paina painiketta H. Levylokero sulkeutuu, ja levyn toisto alkaa (normaali toisto). Säädä television tai vahvistimen (vastaanottimen) äänenvoimakkuus. Levyn mukaan voi olla, että television kuvaruutuun tulee valikko. Jos levy on DVD VIDEO -levy, katso sivu 31. Jos levy on VIDEO CD -levy, katso sivu 33. Virran katkaiseminen soittimesta Paina painiketta [/1. Soitin kytkeytyy valmiustilaan. z Vihje Soittimesta katkeaa virta automaattisesti, jos annat sen olla pysäytettynä yli 30 minuuttia (virran automaattinen katkaisutoiminto) Kytke televisioon virta. 2 Paina painiketta [/1. Soittimeen kytkeytyy virta. 3 Valitse televisiosta se videotulo, jonka kautta näet soittimesta tulevan kuvan. Jos käytät vahvistinta (vastaanotinta) Kytke vahvistimeen (vastaanottimeen) virta ja valitse sitä oikea ohjelmalähde niin, että kuulet tästä soittimesta tulevan äänen. Huomautuksia CD-levyllä olevien DTSääniraitojen toistamisesta Kun soitat DTS-koodattuja CD-levyjä, analogisista stereoliitännöistä kuuluu voimakas häiriöääni. Äänentoistolaitteiston vahingoittumisen estämiseksi sinun on syytä tehdä tarvittavat varotoimet, kun liität soittimen analogiset stereoliitännät vahvistimeen. Jotta voit käyttää DTS Digital Surround -ääntä, sinun on liitettävä ulkoinen 5.1-kanavien dekooderi soittimen digitaaliseen liitäntään. Valitse ääniasetukseksi "STEREO" painamalla (ääni) -painiketta, kun toistat CD-levyllä olevia DTS-ääniraitoja (sivu 51). Älä toista DTS-ääniraitoja, ennen kuin olet liittänyt soittimen audiolaitteeseen, jossa on kiinteä DTS-dekooderi. Muutoin korvasi tai kaiuttimet saattavat vahingoittua, sillä soitin syöttää DTSsignaalin DIGITAL OUT (COAXIAL tai

29 OPTICAL) -liitännästä, vaikka asetusnäytön "AUDIOASETUKSET"- valikon "DTS"-asetuksena olisi "EI KÄYT." (sivu 73). Huomautuksia DVD VIDEO -levyllä olevien DTS-ääniraitojen toistamisesta DTS-audiosignaalit saadaan vain DIGITAL OUT (COAXIAL tai OPTICAL) -liitännästä. Kun toistat DVD VIDEO -levyllä olevia DTS-ääniraitoja, valitse "AUDIOASETUKSET"-valikon "DTS"- asetukseksi "KÄYTÖSSÄ" (sivu 73). Jos liität soittimen äänilaitteeseen, jossa ei ole DTS-dekooderia, älä valitse "AUDIOASETUKSET"-valikon "DTS"- asetukseksi vaihtoehtoa "KÄYTÖSSÄ" (sivu 73). Kaiuttimista voi kuulua voimakas ääni, joka saattaa vahingoittaa korviasi tai kaiuttimia. Lisätoiminnot Toiminto Siirtyminen edelliseen jaksoon, raitaan tai kohtaukseen normaalissa toistossa Toiston lopettaminen ja levyn poistaminen Edellisen kohtauksen toisto uudelleen** Toistettavan kohtauksen lyhyt pikasiirto eteenpäin*** Käyttö Paina painiketta. tai käännä lyhyesti soittimen toistopyörää* vastapäivään. Paina Z Paina (välitön uudelleentoisto) -painiketta toiston aikana Paina (välitön haku) -painiketta toiston aikana * Jos haluat lisätietoja toistopyörästä, katso sivu 42. ** Vain DVD VIDEO- ja DVD-RW-/DVD-Rlevyt *** Vain DVD VIDEO- ja DVD-RW-/DVD-Rlevyt tai DVD+RW-levyt Levyjen toisto (välitön uudelleentoisto) zvihjeitä Välitön uusintatoistotoiminto on kätevä esimerkiksi silloin, kun haluat katsella jonkin kohtauksen tai kuunnella vuorosanat uudelleen. Välitön hakutoiminto on kätevä esimerkiksi silloin, kun haluat siirtyä jonkin kohtauksen ohi. (välitön haku) Huomautus Välitöntä uusintatoisto- tai hakutoimintoa ei välttämättä voi käyttää kaikissa kohtauksissa. Toiminto Pysäytys Tauko Toiston jatkaminen tauon jälkeen Siirtyminen seuraavaan jaksoon, raitaan tai kohtaukseen normaalissa toistossa Käyttö Paina x Paina X Paina X tai H Paina painiketta > tai käännä lyhyesti soittimen toistopyörää* myötäpäivään. Levylokeron lukitseminen (lapsilukko) Voit lukita levylokeron estääksesi lapsia avaamasta sitä. ENTER RETURN,jatkuu 29

30 Kun soitin on valmiustilassa, paina painikkeita O RETURN ja ENTER ja sitten kaukosäätimen painiketta [/1. Soittimeen kytkeytyy virta, ja etupaneelin näyttöön tulee sana "LOCKED". Soittimen tai kaukosäätimen Z-painike ei toimi, kun lapsilukko on käytössä. Levylokeron lukituksen poistaminen Kun soitin on valmiustilassa, paina painikkeita O RETURN ja ENTER ja sitten painiketta [/1 uudelleen. Huomautus Vaikka valitsisit ohjausvalikon "ASETUKSET"- kohdasta "NOLLAUS"-vaihtoehdon (sivu 67), levylokero pysyy lukittuna. Levyn toiston jatkaminen keskeytyskohdasta (monilevyinen toistonjatkamistoiminto) Soitin tallentaa muistiinsa tiedon levyn toiston pysäytyskohdasta enintään 6:ta levyä varten ja jatkaa toistoa kyseisestä kohdasta, kun asetat saman levyn soittimeen seuraavan kerran. Kun tallennat toistonjatkamiskohdan 7:tä levyä varten, tieto ensimmäisen levyn toistonjatkamiskohdasta pyyhkiytyy pois muistista. 1 Kun toistat levyä, pysäytä toisto painamalla painiketta x. "RESUME"-ilmaisin tulee etupaneelin näyttöön. 2 Paina painiketta H. Soitin aloittaa levyn toiston siitä kohdasta, mihin se jäi vaiheessa 1. z Vihjeitä Jos haluat aloittaa levyn toiston alusta, paina painiketta x kahdesti ja paina sitten painiketta H. VR-tilassa tallennettujen DVD-RW-, CD- ja DATA CD -levyjen yhteydessä soitin tallentaa muistiinsa tiedon toistonjatkamiskohdasta, paitsi jos avaat levylokeron tai irrotat verkkojohdon (virtajohdon) tai jos (vain DATA CD -levyjen yhteydessä) soitin kytkeytyy valmiustilaan. 30

31 Huomautuksia "MUKAUTETUT ASETUKSET" -valikon "MONILEVY TOISTONJTK" -asetuksena on oltava "KÄYTÖSSÄ" (oletusasetus), jotta tämä toiminto toimii (sivu 70). Nykyisen levyn toistonjatkamiskohta pyyhkiytyy pois muistista, kun muutat toistotilaa muutat asetuksia asetusnäytössä Tämä toiminto ei ehkä toimi kaikkien levyjen toistossa. Toistonjatkamistoiminto ei toimi satunnaistoiston eikä ohjelmoidun toiston aikana. Jos "MUKAUTETUT ASETUKSET" -valikon "MONILEVY TOISTONJTK" -asetuksena on "KÄYTÖSSÄ" ja toistat itse tallennettua levyä, esimerkiksi DVD-RW-levyä, soitin voi jatkaa muiden itse tallennettujen levyjen toistoa samasta kohdasta. Voit aloittaa toiston alusta painamalla näppäintä x kahdesti ja painamalla sitten näppäintä H. DVD-levyn valikon käyttäminen DVD-levyt on jaettu pitkiin kuva- tai musiikkiosuuksiin, joita kutsutaan nimikkeiksi. Kun toistat DVD-levyä, jolla on useita nimikkeitä, voit valita haluamasi nimikkeen painamalla TOP MENU -painiketta. Kun toistat DVD-levyä, jolta voit valita esimerkiksi tekstityskielen ja äänen kielen, voit tehdä valinnat MENU-painiketta painamalla. Numeropainikkeet Levyjen toisto ENTER TOP MENU MENU 1 Paina painiketta TOP MENU tai MENU. Levyn valikko tulee television kuvaruutuun. Valikon vaihtoehdot vaihtelevat levyn mukaan. 2 Valitse haluamasi vaihtoehto painamalla painiketta C/X/x/c tai numeropainikkeita. Jos painat numeropainikkeita, seuraava näyttö tulee näkyviin. Valitse haluamasi vaihtoehto painamalla numeropainikkeita. 1 3 Paina ENTER-painiketta. 31

32 DVD-RW-levyjen "ORIGINAL"- ja "PLAY LIST" -valinnat Joidenkin DVD-RW-levyjen VR (videotallennus) -tilassa on kahdenlaisia nimikkeitä toistoa varten: alkuperäiset tallennetut nimikkeet (ORIGINAL) ja nimikkeet, joita voi luoda tallentavilla DVDsoittimilla editointia varten (PLAY LIST). Voit valita toistettavien nimikkeiden tyypin. 3 Valitse asetus painamalla painiketta X/x. PLAY LIST: toistaa "ORIGINAL"- nimikkeistä editointia varten luodut nimikkeet. ORIGINAL: toistaa alkuperäiset tallennetut nimikkeet. 4 Paina ENTER-painiketta. Ohjausvalikon poistaminen käytöstä Paina DISPLAY-painiketta toistuvasti, kunnes ohjausvalikko katoaa näkyvistä. ENTER DISPLAY 1 Kun soitin on pysäytettynä, paina DISPLAY-painiketta. Ohjausvalikko tulee näkyviin. 2 Valitse (ORIGINAL/PLAY LIST) painamalla X/x-painiketta ja paina sitten ENTER-painiketta. "ORIGINAL/PLAY LIST" -vaihtoehdot tulevat näkyviin. 1 2 ( 2 7 ) 1 8 ( 3 4 ) PLAY LIST PLAY LIST ORIGINAL DVD-RW 32

33 PBC-toiminnoilla varustettujen VIDEO CD -levyjen toistaminen (PBC-toisto) PBC (Playback Control) -toistotoimintojen ansiosta voit toistaa VIDEO CD -levyjä vuorovaikutteisesti television kuvaruudussa näkyvän valikon avulla. Numeropainikkeet Palaaminen valikkoon Paina painiketta ORETURN. z Vihje Kun haluat toistaa levyä käyttämättä PBCtoimintoja, valitse raita painamalla painiketta./> soittimen ollessa pysäytettynä ja paina sitten painiketta H tai ENTER. "Soitto ilman PBC-toimintoa" -ilmoitus tulee television kuvaruutuun, ja soitin aloittaa jatkuvan toiston. Et voi näyttää pysäytyskuvia, esimerkiksi valikkoa. Voit palata PBC-toistoon painamalla x-painiketta kahdesti ja painamalla sitten H-painiketta. Huomautuksia Joidenkin VIDEO CD -levyjen käyttöohjeissa voi vaiheessa 3 olevaa ilmausta "Paina ENTERpainiketta" ("Press ENTER") vastata ilmaus "Paina SELECT-painiketta" ("Press SELECT"). Paina tällöin painiketta H. Super VCD -levyjen PBC-toimintoja ei voi käyttää tällä soittimella. Super VCD -levyjen toistossa voi käyttää vain normaalia toistoa. Levyjen toisto ENTER RETURN 1 Aloita PBC-toiminnoilla varustetun VIDEO CD -levyn toisto. Näkyviin tulee valikko. 2 Valitse haluamasi toiminnon numero painamalla painiketta X/x tai numeropainikkeita. 3 Paina ENTER-painiketta. 4 Noudata valikossa näkyviä ohjeita, jotka koskevat vuorovaikutteisten toimintojen käyttöä. Noudata levyn käyttöohjetta, koska VIDEO CD -levyjen käyttötavat vaihtelevat. 33

34 MP3-ääniraidan toistaminen Voit toistaa niitä DATA CD (CD-ROM, CD- R, CD-RW) -levyjä, joiden ääni on tallennettu MP3 (MPEG 1 Audio Layer 3) -muotoon. ENTER RETURN MENU 1 Paina Z-painiketta ja aseta levylokeroon DATA CD -levy. 2 Paina painiketta H. Levylokero sulkeutuu, ja soitin alkaa toistaa levyn ensimmäisen albumin ensimmäistä MP3-ääniraitaa. Albumin ja raidan valitseminen 1 Paina MENU-painiketta. DATA CD -levylle tallennettujen MP3- albumien luettelo tulee näkyviin. 1 ( 3 0 ) ROCK BEST HIT KARAOKE JAZZ R&B MY FAVORITE SONGS CLASSICAL SALSA OF CUBA BOSSANOVA 2 Valitse painiketta X/x painamalla haluamasi albumi ja paina sitten ENTER-painiketta. Albumin sisältämien raitojen luettelo tulee näkyviin. J A Z Z 1 ( 9 0 ) 01SHE IS SPECIAL 02ALL YOU NEED IS... 03SPICY LIFE 04HAPPY HOUR 05RIVER SIDE TAKE TIME,TAKE TIME 3 Valitse painiketta X/x painamalla haluamasi raita ja paina sitten ENTERpainiketta. Soitin alkaa toistaa valitsemaasi raitaa. Kun soitin toistaa raitaa tai albumia, raidan tai albumin nimi näkyy varjostettuna. Huomautuksia Tällä soittimella voi toistaa MP3-ääniraitoja, joiden näytteenottotaajuus on jokin seuraavista: 32 khz, 44,1 khz, 48 khz. Toistojärjestys voi poiketa editointijärjestyksestä. Jos haluat lisätietoja, katso seuraavan sivun kohtaa "MP3-ääniraitojen toistojärjestys". Siirtyminen seuraavalle tai edelliselle sivulle Paina painiketta c tai C. Palaaminen edelliseen näyttöön Paina painiketta ORETURN. Näytön poistaminen käytöstä Paina MENU-painiketta. Huomautuksia Albumin tai raidan nimessä voi käyttää vain kirjaimia tai numeroita. Muut merkit näkyvät "*"- merkkeinä. ID3 Tag -merkintöjä ei voi näyttää. 34

35 Tietoja MP3-ääniraidoista Voit toistaa CD-ROM-, CD-R- tai CD-RWlevyllä olevia MP3-ääniraitoja. Levyjen tallennusmuodon on kuitenkin oltava ISO9660 Level 1:n, Level 2:n tai Jolietmuodon mukainen, jotta soitin tunnistaa raidat. Voit toistaa myös Multi Session -tilassa tallennettuja levyjä. Katso CD-R- tai CD-RW-laitteen tai tallennusohjelmiston käyttöohjeista (eivät sisälly vakiovarusteisiin) lisätietoja tallennusmuodosta. Levyn sisällön rakenne Puu 1 Puu 2 Puu 3 Puu 4 Puu 5 ROOT Levyjen toisto Multi Session -tilassa tallennetun CDlevyn toistaminen Tämä soitin toistaa Multi Session -tilassa tallennetut CD-levyt vain, jos ensimmäisessä istunnossa on tallennettu MP3-ääniraita. Tällöin soitin toistaa myös myöhemmissä istunnoissa tallennetut MP3-ääniraidat. Jos ensimmäisessä istunnossa on tallennettu ääniraitoja ja kuvia musiikki-cd- tai video- CD-muotoon, soitin toistaa vain ensimmäisessä istunnossa tallennetut tiedostot. Huomautuksia Jos annat ".MP3"-tunnisteen tiedostolle, joka ei ole MP3-muodossa, soitin ei tunnista tiedostoa oikein ja toistaa voimakasta kohinaa, joka voi vahingoittaa kaiuttimia. Tällä soittimella ei voi toistaa MP3PROmuotoisia ääniraitoja. MP3-ääniraitojen toistojärjestys DATA CD -levylle tallennettujen albumien ja raitojen toistojärjestys on kuvattu seuraavassa. albumi raita Kun asetat soittimeen DATA CD -levyn ja painat painiketta H, soitin toistaa numeroidut raidat peräkkäin järjestyksessä 1 7. Kaikki valittuna olevassa albumissa mahdollisesti olevat alialbumit ja -raidat ovat ensisijaisia saman puun seuraavaan albumiin verrattuina. (Esimerkki: C sisältää D:n, joten 4 toistetaan ennen 5:tä.) Kun painat MENU-painiketta ja MP3- albumien luettelo tulee näkyviin (sivu 34), soitin järjestää albumit seuraavaan järjestykseen: A t B t C t D t F t G. Ne albumit, joissa ei ole raitoja (kuten albumi E), eivät näy luettelossa. z Vihjeitä Jos lisäät raitojen tiedostonimiin numeroita (esimerkiksi 01, 02 tai 03), soitin toistaa raidat numeroiden mukaisessa järjestyksessä. Koska useita puita sisältävän levyn toiston aloittaminen kestää tavallista kauemmin, sinun kannattaa luoda albumeihin enintään kaksi puuta.,jatkuu 35
