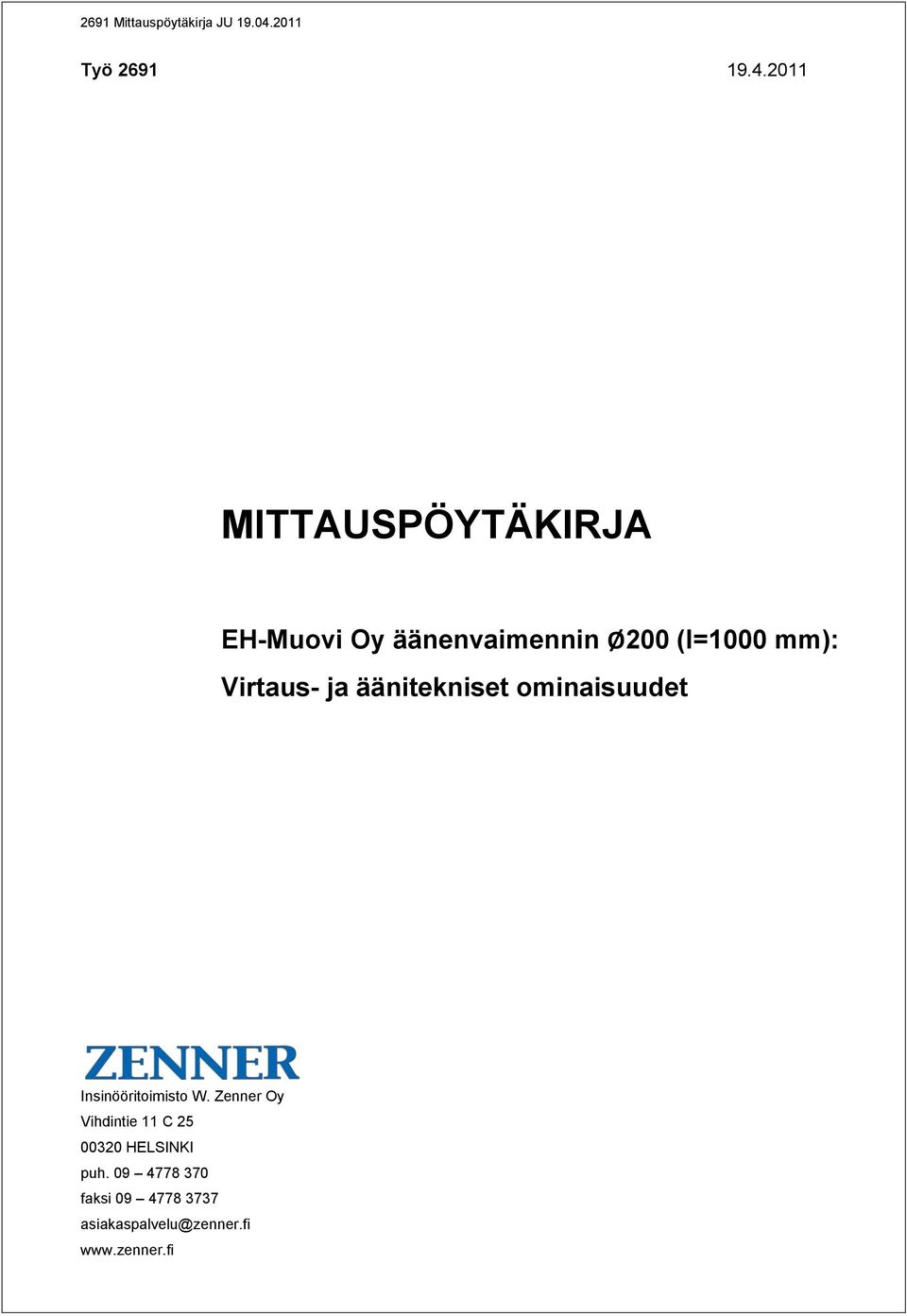

1 2691 Mittauspöytäkirja JU Työ MITTAUSPÖYTÄKIRJA EH-Muovi Oy äänenvaimennin Ø200 (l=1000 mm): Virtaus- ja äänitekniset ominaisuudet Insinööritoimisto W. Zenner Oy Vihdintie 11 C HELSINKI puh faksi asiakaspalvelu@zenner.fi

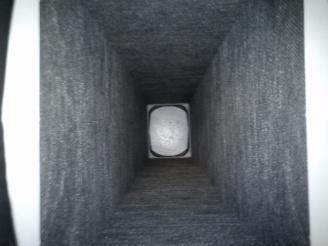

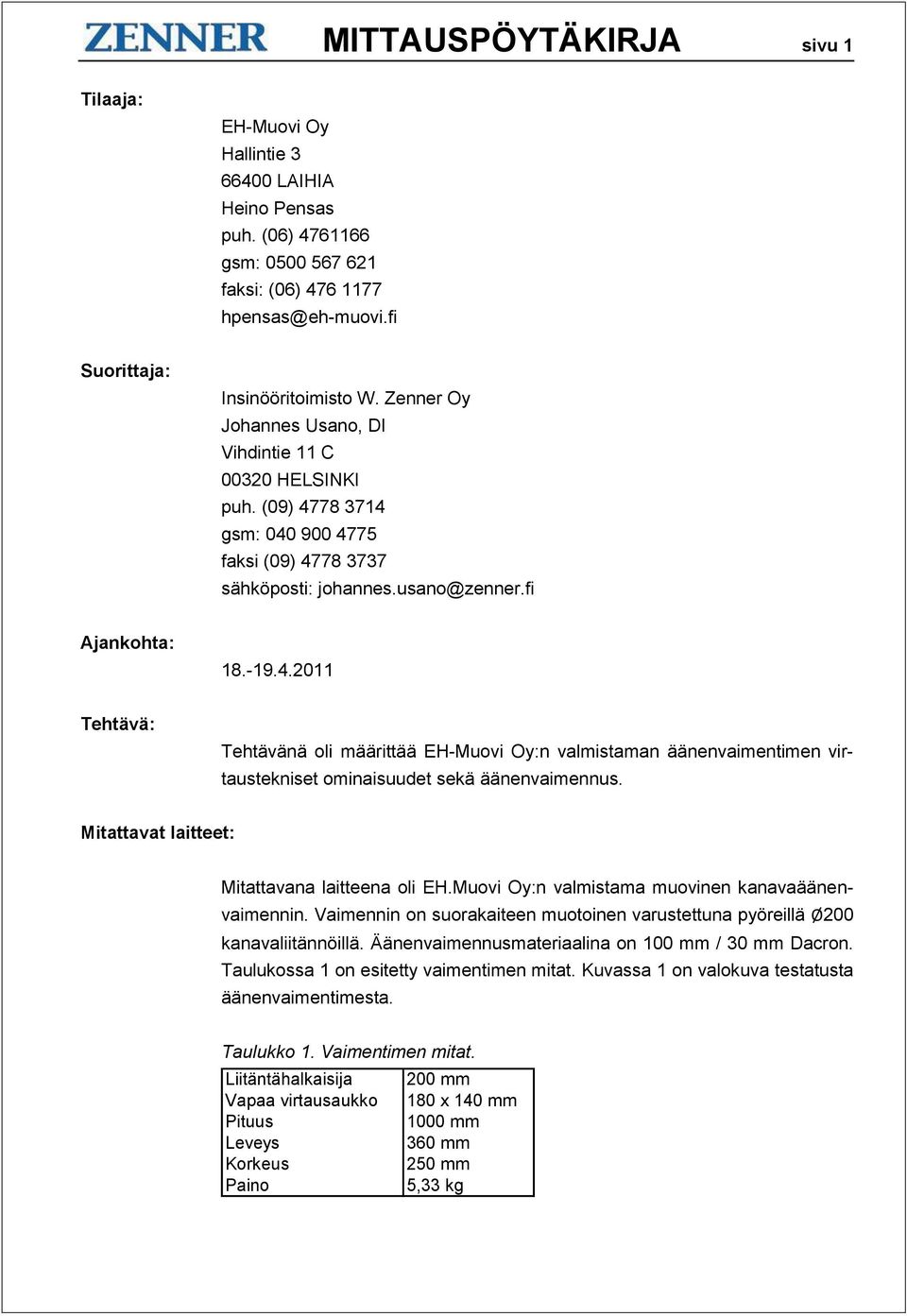

2 MITTAUSPÖYTÄKIRJA sivu 1 Tilaaja: EH-Muovi Oy Hallintie LAIHIA Heino Pensas puh. (06) gsm: faksi: (06) hpensas@eh-muovi.fi Suorittaja: Insinööritoimisto W. Zenner Oy Johannes Usano, DI Vihdintie 11 C HELSINKI puh. (09) gsm: faksi (09) sähköposti: johannes.usano@zenner.fi Ajankohta: Tehtävä: Tehtävänä oli määrittää EH-Muovi Oy:n valmistaman äänenvaimentimen virtaustekniset ominaisuudet sekä äänenvaimennus. Mitattavat laitteet: Mitattavana laitteena oli EH.Muovi Oy:n valmistama muovinen kanavaäänenvaimennin. Vaimennin on suorakaiteen muotoinen varustettuna pyöreillä Ø200 kanavaliitännöillä. Äänenvaimennusmateriaalina on 100 mm / 30 mm Dacron. Taulukossa 1 on esitetty vaimentimen mitat. Kuvassa 1 on valokuva testatusta äänenvaimentimesta. Taulukko 1. Vaimentimen mitat. Liitäntähalkaisija 200 mm Vapaa virtausaukko 180 x 140 mm Pituus 1000 mm Leveys 360 mm Korkeus 250 mm Paino 5,33 kg

3 MITTAUSPÖYTÄKIRJA sivu 2 Kuva 1. Valokuvat testatusta äänenvaimentimesta. Mittauslaitteisto: Schiltknecht 612a projektiomanometri Airflow Developments Mk 4 & 5 vinoputkimanometri Tuulitunneli ja puhallin (Airflow Developments) Dwyer paine-erolähettimet (2 kpl, Pa, Pa) Laboratorioelohopeabarometri Laboratorioelohopealämpötilamittari Bruel & Kjaer 2250 äänitasomittausjärjestelmä Brüel & Kjær Pistonphone 4220 kalibraattori Kaiuntahuone Mittausten suorittaminen: Tilavuusvirta- ja painehäviömittaukset: Äänenvaimentimen tilavuusvirta- / painehäviökäyrästöt määriteltiin standardin SFS-EN ISO 7235 [1] mukaisesti. Tulokset korjattiin vastaamaan ilman tiheyttä 1,20 kg/m³. Mittausperiaate on esitetty kuvassa 2. Kuva 2. Mittausperiaate tilavuusvirta- ja painehäviömittauksissa.

4 MITTAUSPÖYTÄKIRJA sivu 3 Äänenvaimennusmittaukset: Äänenvaimentimen äänenvaimennus määriteltiin oktaavi- ja 1/3- oktaavikaistoittain standardin SFS-EN ISO 7235 [1] mukaisesti. Kuvassa 3 on esitetty mittausperiaate äänenvaimennusmittauksissa. Kuva 3. Mittausperiaate äänenvaimennusmittauksessa.

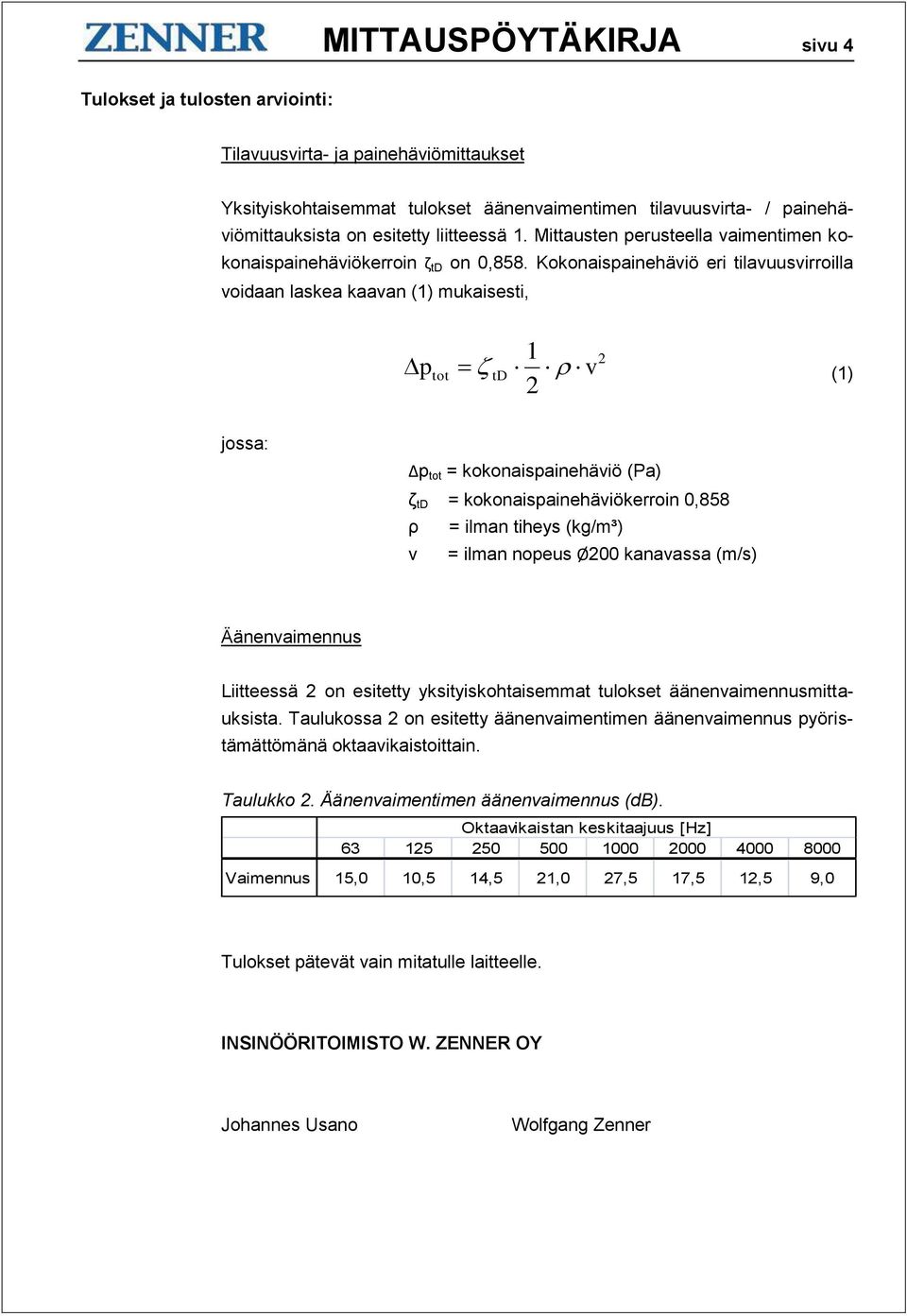

5 Tulokset ja tulosten arviointi: MITTAUSPÖYTÄKIRJA sivu 4 Tilavuusvirta- ja painehäviömittaukset Yksityiskohtaisemmat tulokset äänenvaimentimen tilavuusvirta- / painehäviömittauksista on esitetty liitteessä 1. Mittausten perusteella vaimentimen kokonaispainehäviökerroin ζ td on 0,858. Kokonaispainehäviö eri tilavuusvirroilla voidaan laskea kaavan (1) mukaisesti, p tot td v (1) jossa: Δp tot = kokonaispainehäviö (Pa) ζ td = kokonaispainehäviökerroin 0,858 ρ = ilman tiheys (kg/m³) v = ilman nopeus Ø200 kanavassa (m/s) Äänenvaimennus Liitteessä 2 on esitetty yksityiskohtaisemmat tulokset äänenvaimennusmittauksista. Taulukossa 2 on esitetty äänenvaimentimen äänenvaimennus pyöristämättömänä oktaavikaistoittain. Taulukko 2. Äänenvaimentimen äänenvaimennus (db). Oktaavikaistan keskitaajuus [Hz] Vaimennus 15,0 10,5 14,5 21,0 27,5 17,5 12,5 9,0 Tulokset pätevät vain mitatulle laitteelle. INSINÖÖRITOIMISTO W. ZENNER OY Johannes Usano Wolfgang Zenner

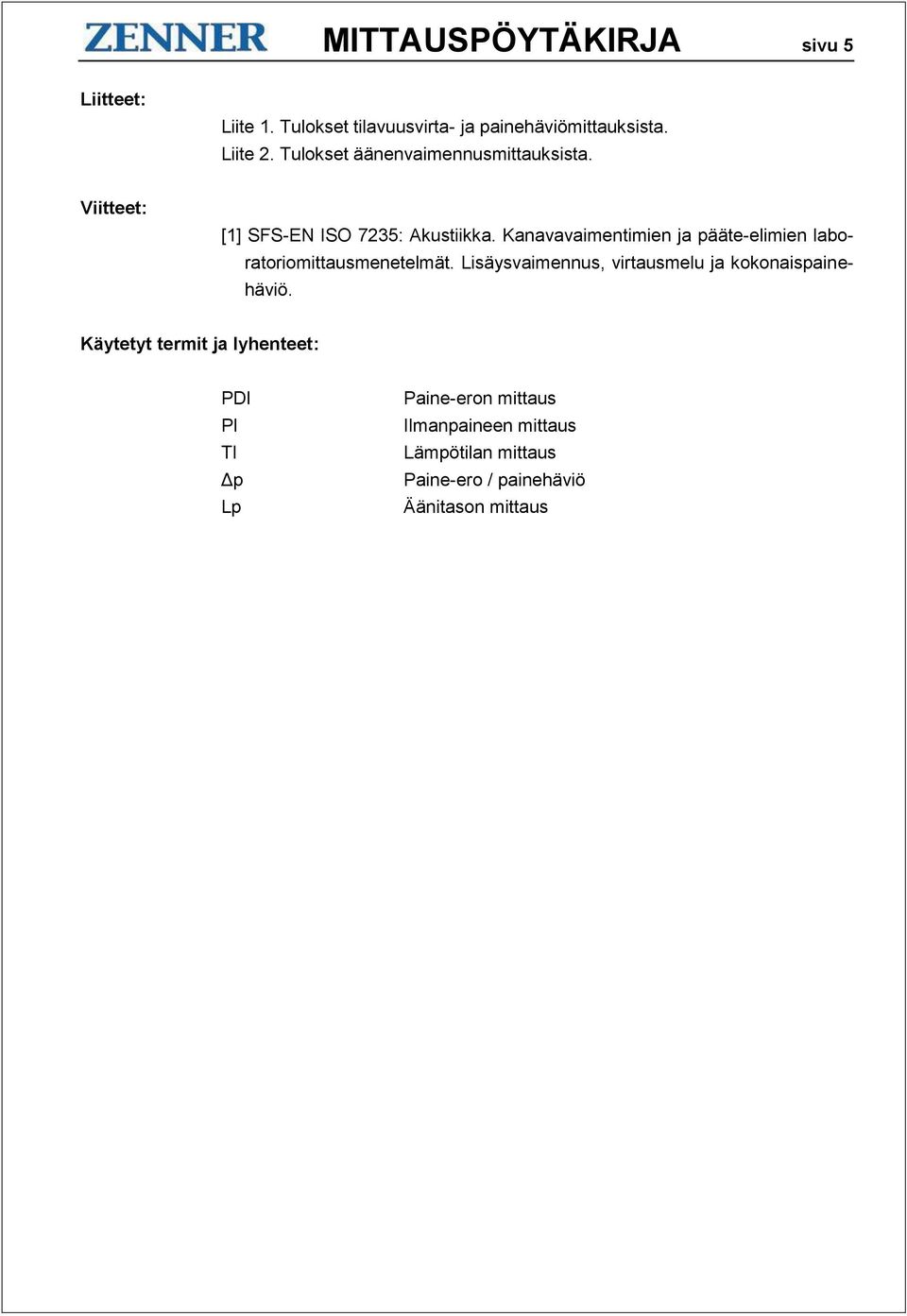

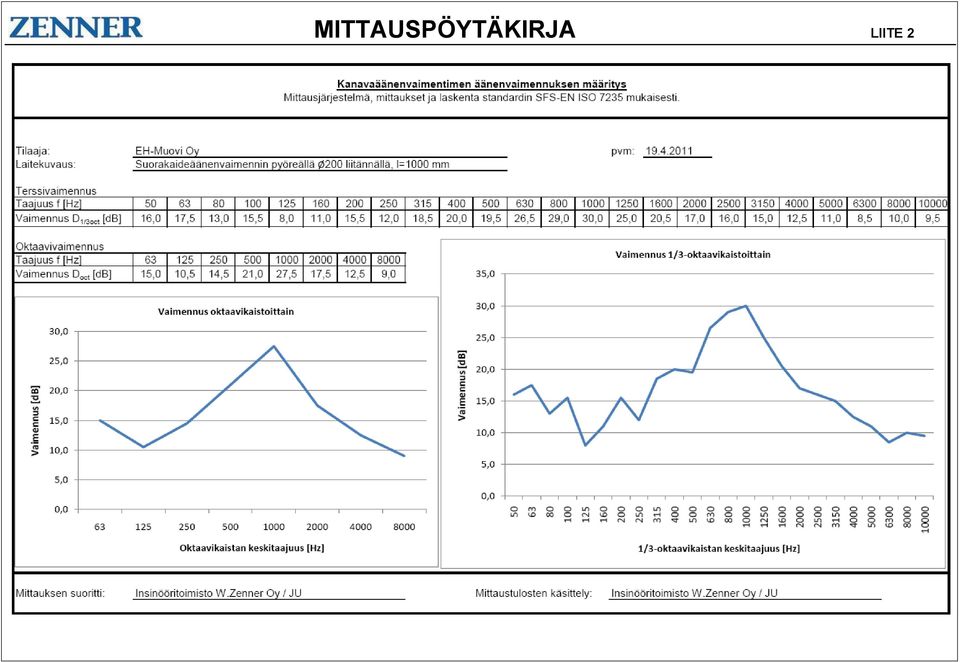

6 MITTAUSPÖYTÄKIRJA sivu 5 Liitteet: Liite 1. Tulokset tilavuusvirta- ja painehäviömittauksista. Liite 2. Tulokset äänenvaimennusmittauksista. Viitteet: [1] SFS-EN ISO 7235: Akustiikka. Kanavavaimentimien ja pääte-elimien laboratoriomittausmenetelmät. Lisäysvaimennus, virtausmelu ja kokonaispainehäviö. Käytetyt termit ja lyhenteet: PDI PI TI Δp Lp Paine-eron mittaus Ilmanpaineen mittaus Lämpötilan mittaus Paine-ero / painehäviö Äänitason mittaus

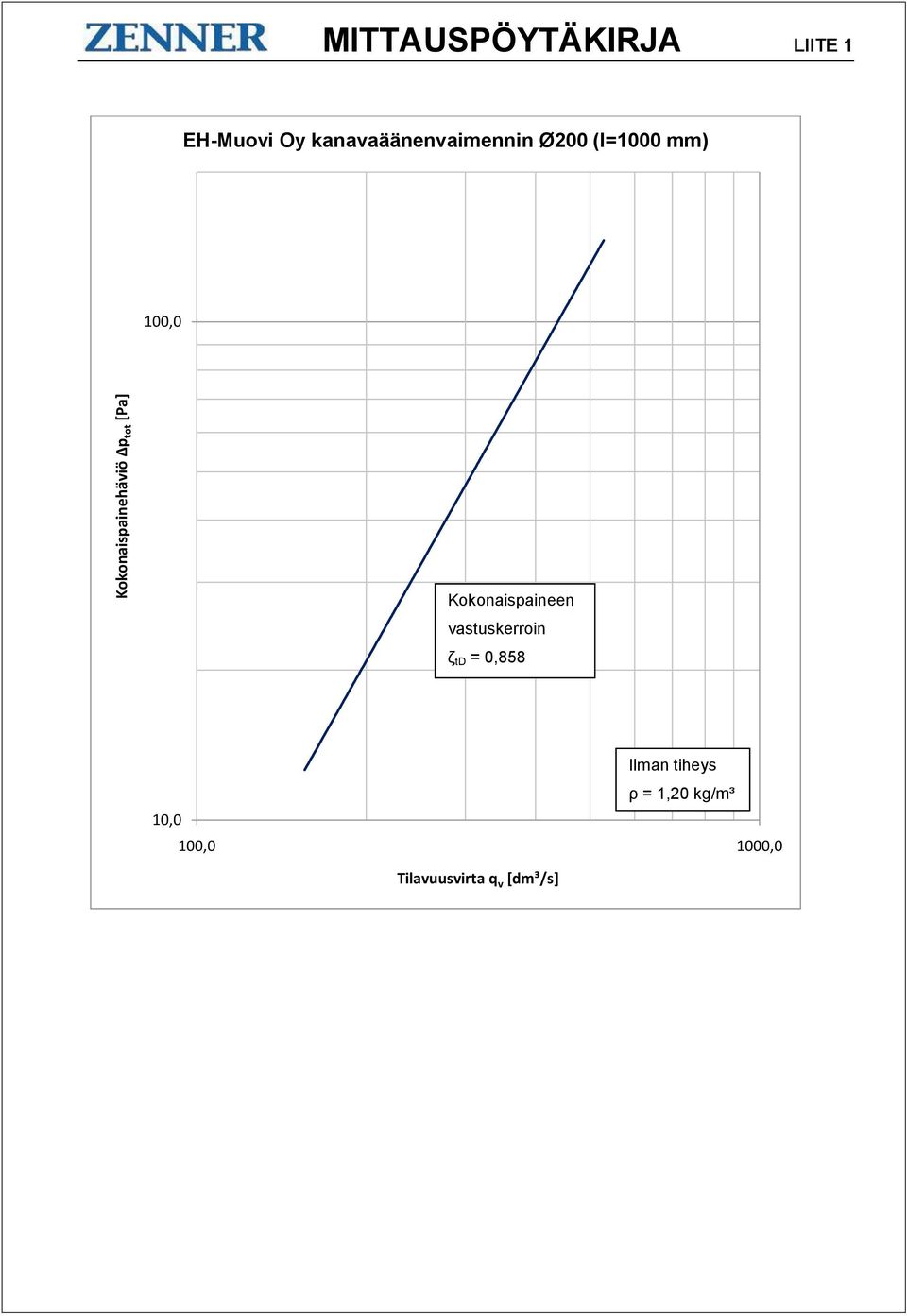

7 Kokonaispainehäviö Δp tot [Pa] MITTAUSPÖYTÄKIRJA LIITE 1 EH-Muovi Oy kanavaäänenvaimennin Ø200 (l=1000 mm) 100,0 Kokonaispaineen vastuskerroin ζ td = 0,858 Ilman tiheys ρ = 1,20 kg/m³ 10,0 100,0 1000,0 Tilavuusvirta q v [dm³/s]
