1 Gebwell Tuoteluettelo

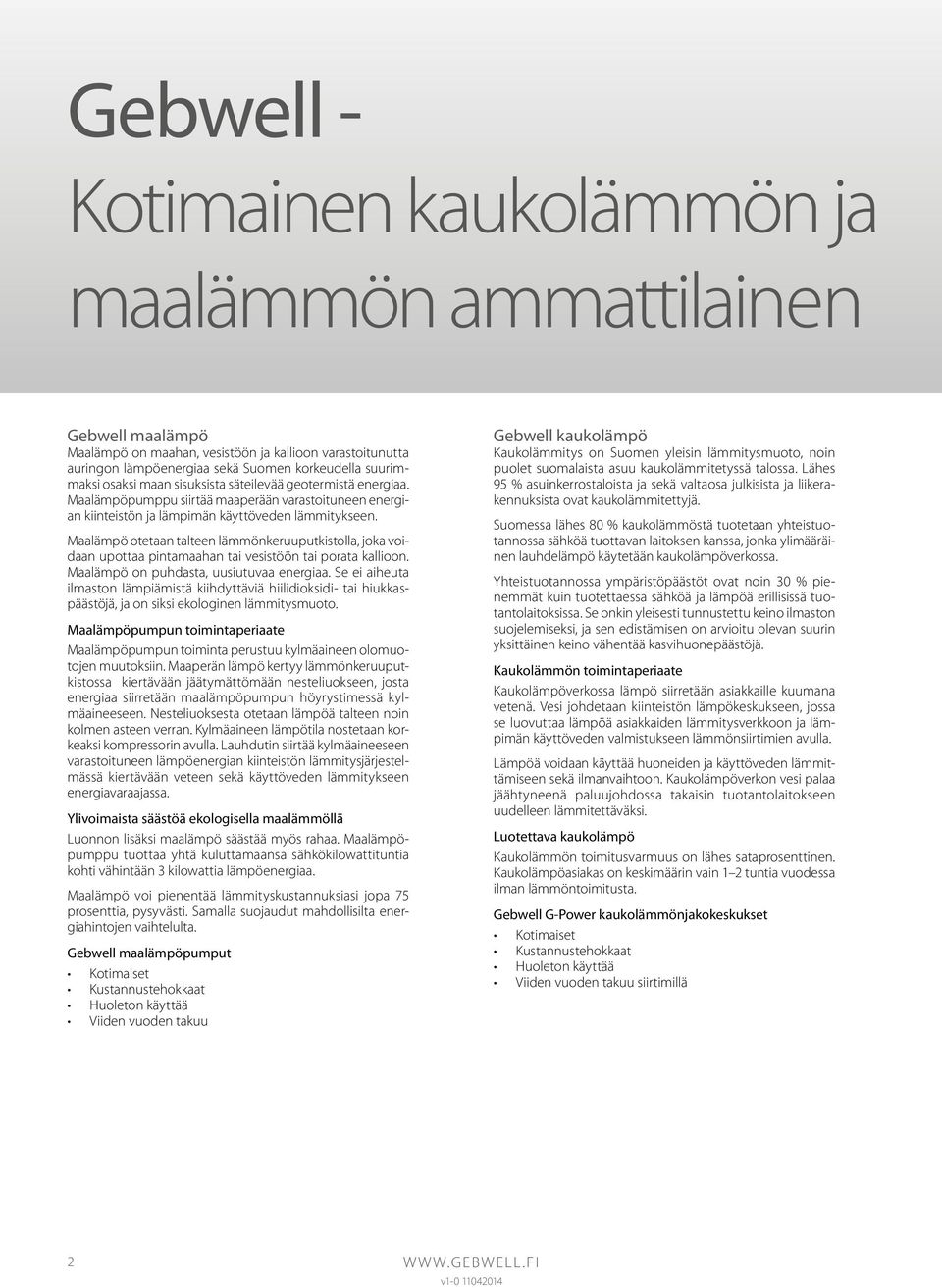

2 Gebwell - Kotimainen kaukolämmön ja maalämmön ammattilainen Gebwell maalämpö Maalämpö on maahan, vesistöön ja kallioon varastoitunutta auringon lämpöenergiaa sekä Suomen korkeudella suurimmaksi osaksi maan sisuksista säteilevää geotermistä energiaa. Maalämpöpumppu siirtää maaperään varastoituneen energian kiinteistön ja lämpimän käyttöveden lämmitykseen. Maalämpö otetaan talteen lämmönkeruuputkistolla, joka voidaan upottaa pintamaahan tai vesistöön tai porata kallioon. Maalämpö on puhdasta, uusiutuvaa energiaa. Se ei aiheuta ilmaston lämpiämistä kiihdyttäviä hiilidioksidi- tai hiukkaspäästöjä, ja on siksi ekologinen lämmitysmuoto. Maalämpöpumpun toimintaperiaate Maalämpöpumpun toiminta perustuu kylmäaineen olomuotojen muutoksiin. Maaperän lämpö kertyy lämmönkeruuputkistossa kiertävään jäätymättömään nesteliuokseen, josta energiaa siirretään maalämpöpumpun höyrystimessä kylmäaineeseen. Nesteliuoksesta otetaan lämpöä talteen noin kolmen asteen verran. Kylmäaineen lämpötila nostetaan korkeaksi kompressorin avulla. Lauhdutin siirtää kylmäaineeseen varastoituneen lämpöenergian kiinteistön lämmitysjärjestelmässä kiertävään veteen sekä käyttöveden lämmitykseen energiavaraajassa. Ylivoimaista säästöä ekologisella maalämmöllä Luonnon lisäksi maalämpö säästää myös rahaa. Maalämpöpumppu tuottaa yhtä kuluttamaansa sähkökilowattituntia kohti vähintään 3 kilowattia lämpöenergiaa. Maalämpö voi pienentää lämmityskustannuksiasi jopa 75 prosenttia, pysyvästi. Samalla suojaudut mahdollisilta energiahintojen vaihtelulta. Gebwell maalämpöpumput Kotimaiset Kustannustehokkaat Huoleton käyttää Viiden vuoden takuu Gebwell kaukolämpö Kaukolämmitys on Suomen yleisin lämmitysmuoto, noin puolet suomalaista asuu kaukolämmitetyssä talossa. Lähes 95 % asuinkerrostaloista ja sekä valtaosa julkisista ja liikerakennuksista ovat kaukolämmitettyjä. Suomessa lähes 80 % kaukolämmöstä tuotetaan yhteistuotannossa sähköä tuottavan laitoksen kanssa, jonka ylimääräinen lauhdelämpö käytetään kaukolämpöverkossa. Yhteistuotannossa ympäristöpäästöt ovat noin 30 % pienemmät kuin tuotettaessa sähköä ja lämpöä erillisissä tuotantolaitoksissa. Se onkin yleisesti tunnustettu keino ilmaston suojelemiseksi, ja sen edistämisen on arvioitu olevan suurin yksittäinen keino vähentää kasvihuonepäästöjä. Kaukolämmön toimintaperiaate Kaukolämpöverkossa lämpö siirretään asiakkaille kuumana vetenä. Vesi johdetaan kiinteistön lämpökeskukseen, jossa se luovuttaa lämpöä asiakkaiden lämmitysverkkoon ja lämpimän käyttöveden valmistukseen lämmönsiirtimien avulla. Lämpöä voidaan käyttää huoneiden ja käyttöveden lämmittämiseen sekä ilmanvaihtoon. Kaukolämpöverkon vesi palaa jäähtyneenä paluujohdossa takaisin tuotantolaitokseen uudelleen lämmitettäväksi. Luotettava kaukolämpö Kaukolämmön toimitusvarmuus on lähes sataprosenttinen. Kaukolämpöasiakas on keskimäärin vain 1 2 tuntia vuodessa ilman lämmöntoimitusta. Gebwell G-Power kaukolämmönjakokeskukset Kotimaiset Kustannustehokkaat Huoleton käyttää Viiden vuoden takuu siirtimillä 2

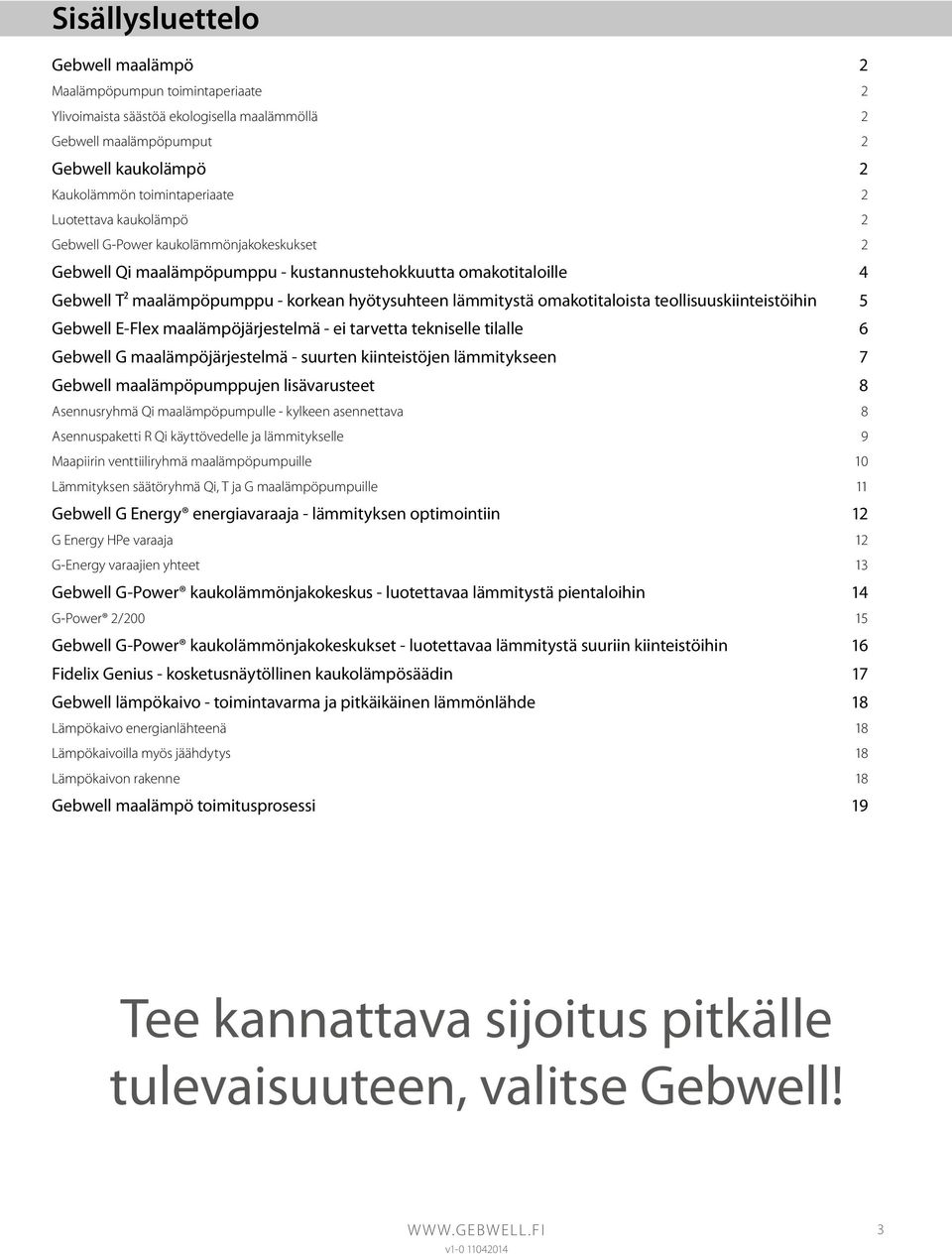

3 Sisällysluettelo Gebwell maalämpö 2 Maalämpöpumpun toimintaperiaate 2 Ylivoimaista säästöä ekologisella maalämmöllä 2 Gebwell maalämpöpumput 2 Gebwell kaukolämpö 2 Kaukolämmön toimintaperiaate 2 Luotettava kaukolämpö 2 Gebwell G-Power kaukolämmönjakokeskukset 2 Gebwell Qi maalämpöpumppu - kustannustehokkuutta omakotitaloille 4 Gebwell T2 maalämpöpumppu - korkean hyötysuhteen lämmitystä omakotitaloista teollisuuskiinteistöihin 5 Gebwell E-Flex maalämpöjärjestelmä - ei tarvetta tekniselle tilalle 6 Gebwell G maalämpöjärjestelmä - suurten kiinteistöjen lämmitykseen 7 Gebwell maalämpöpumppujen lisävarusteet 8 Asennusryhmä Qi maalämpöpumpulle - kylkeen asennettava 8 Asennuspaketti R Qi käyttövedelle ja lämmitykselle 9 Maapiirin venttiiliryhmä maalämpöpumpuille 10 Lämmityksen säätöryhmä Qi, T ja G maalämpöpumpuille 11 Gebwell G Energy energiavaraaja - lämmityksen optimointiin 12 G Energy HPe varaaja 12 G-Energy varaajien yhteet 13 Gebwell G-Power kaukolämmönjakokeskus - luotettavaa lämmitystä pientaloihin 14 G-Power 2/ Gebwell G-Power kaukolämmönjakokeskukset - luotettavaa lämmitystä suuriin kiinteistöihin 16 Fidelix Genius - kosketusnäytöllinen kaukolämpösäädin 17 Gebwell lämpökaivo - toimintavarma ja pitkäikäinen lämmönlähde 18 Lämpökaivo energianlähteenä 18 Lämpökaivoilla myös jäähdytys 18 Lämpökaivon rakenne 18 Gebwell maalämpö toimitusprosessi 19 Tee kannattava sijoitus pitkälle tulevaisuuteen, valitse Gebwell! 3

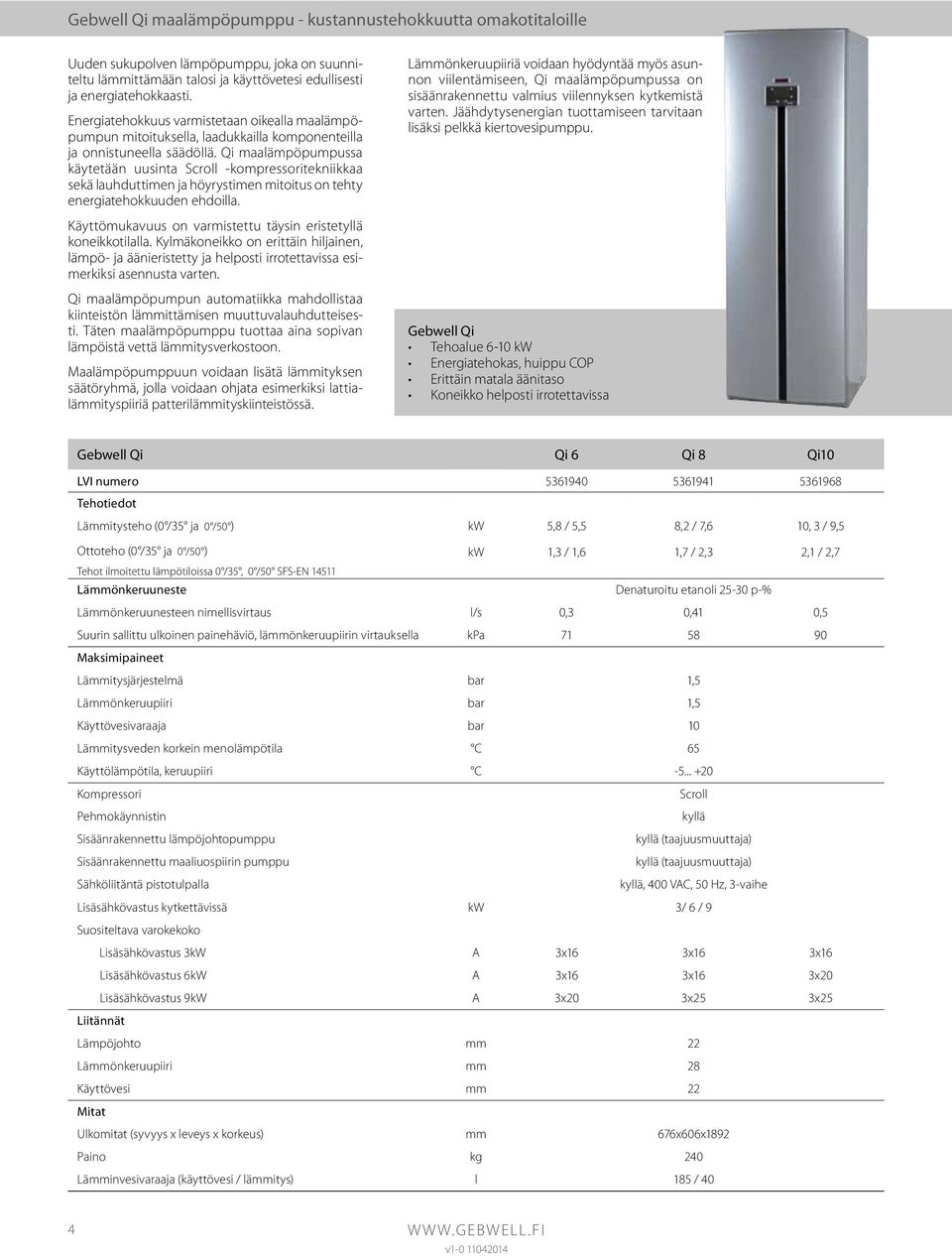

4 Gebwell Qi maalämpöpumppu - kustannustehokkuutta omakotitaloille Uuden sukupolven lämpöpumppu, joka on suunniteltu lämmittämään talosi ja käyttövetesi edullisesti ja energiatehokkaasti. Energiatehokkuus varmistetaan oikealla maalämpöpumpun mitoituksella, laadukkailla komponenteilla ja onnistuneella säädöllä. Qi maalämpöpumpussa käytetään uusinta Scroll -kompressoritekniikkaa sekä lauhduttimen ja höyrystimen mitoitus on tehty energiatehokkuuden ehdoilla. Käyttömukavuus on varmistettu täysin eristetyllä koneikkotilalla. Kylmäkoneikko on erittäin hiljainen, lämpö- ja äänieristetty ja helposti irrotettavissa esimerkiksi asennusta varten. Qi maalämpöpumpun automatiikka mahdollistaa kiinteistön lämmittämisen muuttuvalauhdutteisesti. Täten maalämpöpumppu tuottaa aina sopivan lämpöistä vettä lämmitysverkostoon. Maalämpöpumppuun voidaan lisätä lämmityksen säätöryhmä, jolla voidaan ohjata esimerkiksi lattialämmityspiiriä patterilämmityskiinteistössä. Lämmönkeruupiiriä voidaan hyödyntää myös asunnon viilentämiseen, Qi maalämpöpumpussa on sisäänrakennettu valmius viilennyksen kytkemistä varten. Jäähdytysenergian tuottamiseen tarvitaan lisäksi pelkkä kiertovesipumppu. Gebwell Qi Tehoalue 6-10 kw Energiatehokas, huippu COP Erittäin matala äänitaso Koneikko helposti irrotettavissa Gebwell Qi Qi 6 Qi 8 Qi10 LVI numero Tehotiedot Lämmitysteho (0 /35 ja 0 /50 ) kw 5,8 / 5,5 8,2 / 7,6 10, 3 / 9,5 Ottoteho (0 /35 ja 0 /50 ) kw 1,3 / 1,6 1,7 / 2,3 2,1 / 2,7 Tehot ilmoitettu lämpötiloissa 0 /35, 0 /50 SFS-EN Lämmönkeruuneste Denaturoitu etanoli p-% Lämmönkeruunesteen nimellisvirtaus l/s 0,3 0,41 0,5 Suurin sallittu ulkoinen painehäviö, lämmönkeruupiirin virtauksella kpa Maksimipaineet Lämmitysjärjestelmä bar 1,5 Lämmönkeruupiiri bar 1,5 Käyttövesivaraaja bar 10 Lämmitysveden korkein menolämpötila C 65 Käyttölämpötila, keruupiiri C Kompressori Scroll Pehmokäynnistin kyllä Sisäänrakennettu lämpöjohtopumppu kyllä (taajuusmuuttaja) Sisäänrakennettu maaliuospiirin pumppu kyllä (taajuusmuuttaja) Sähköliitäntä pistotulpalla kyllä, 400 VAC, 50 Hz, 3-vaihe Lisäsähkövastus kytkettävissä kw 3/ 6 / 9 Suositeltava varokekoko Lisäsähkövastus 3kW A 3x16 3x16 3x16 Lisäsähkövastus 6kW A 3x16 3x16 3x20 Lisäsähkövastus 9kW A 3x20 3x25 3x25 Liitännät Lämpöjohto mm 22 Lämmönkeruupiiri mm 28 Käyttövesi mm 22 Mitat Ulkomitat (syvyys x leveys x korkeus) mm 676x606x1892 Paino kg 240 Lämminvesivaraaja (käyttövesi / lämmitys) l 185 /

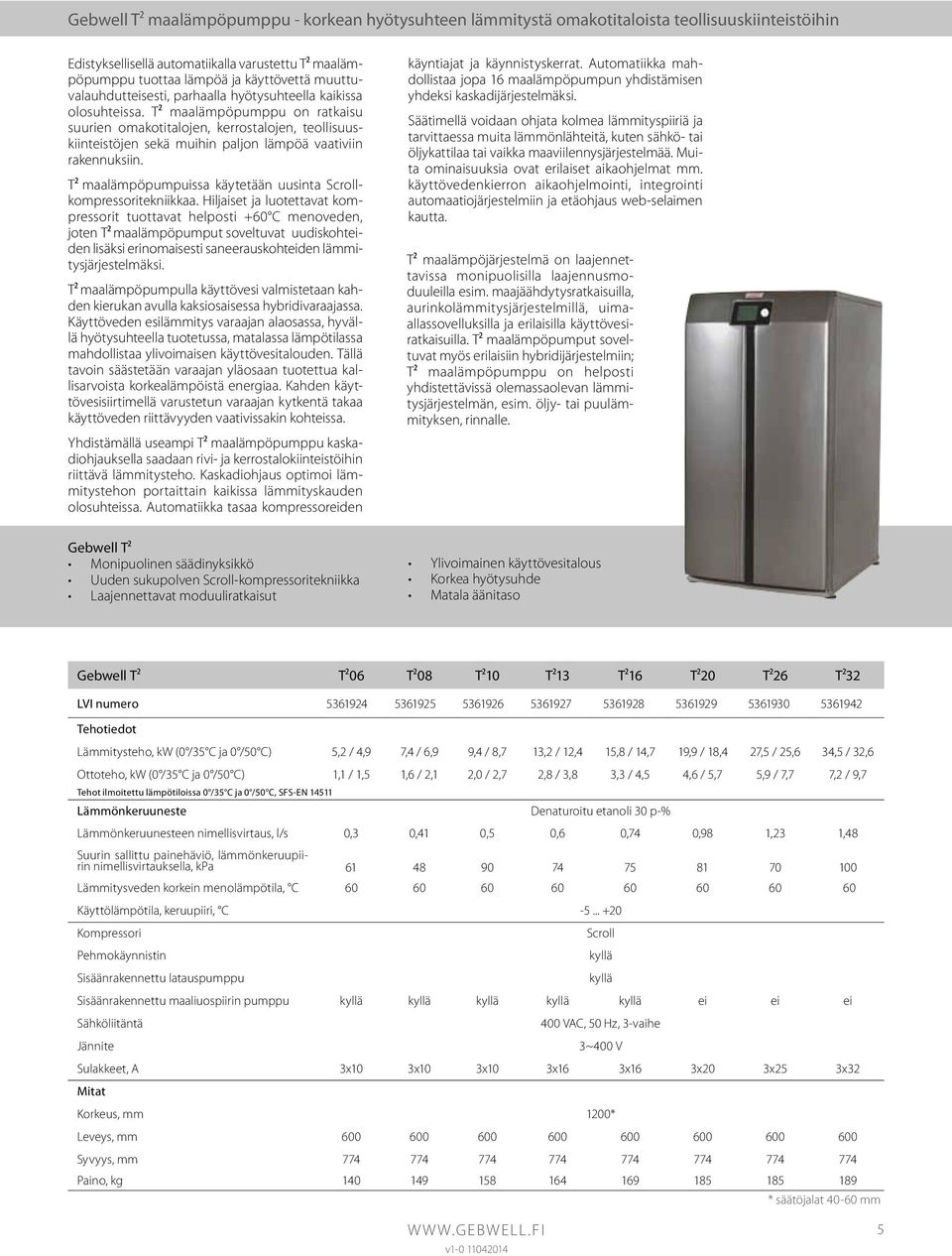

5 GEBWELL T MA AL ÄMPÖPUMPPU Gebwell T2 maalämpöpumppu - korkean hyötysuhteen lämmitystä omakotitaloista teollisuuskiinteistöihin Edistyksellisellä automatiikalla varustettu T2 maalämpöpumppu tuottaa lämpöä ja käyttövettä muuttuvalauhdutteisesti, parhaalla hyötysuhteella kaikissa olosuhteissa. T2 maalämpöpumppu on ratkaisu suurien omakotitalojen, kerrostalojen, teollisuuskiinteistöjen sekä muihin paljon lämpöä vaativiin rakennuksiin. T2 maalämpöpumpuissa käytetään uusinta Scrollkompressoritekniikkaa. Hiljaiset ja luotettavat kompressorit tuottavat helposti +60 C menoveden, joten T2 maalämpöpumput soveltuvat uudiskohteiden lisäksi erinomaisesti saneerauskohteiden lämmitysjärjestelmäksi. T2 maalämpöpumpulla käyttövesi valmistetaan kahden kierukan avulla kaksiosaisessa hybridivaraajassa. Käyttöveden esilämmitys varaajan alaosassa, hyvällä hyötysuhteella tuotetussa, matalassa lämpötilassa mahdollistaa ylivoimaisen käyttövesitalouden. Tällä tavoin säästetään varaajan yläosaan tuotettua kallisarvoista korkealämpöistä energiaa. Kahden käyttövesisiirtimellä varustetun varaajan kytkentä takaa käyttöveden riittävyyden vaativissakin kohteissa. Yhdistämällä useampi T2 maalämpöpumppu kaskadiohjauksella saadaan rivi- ja kerrostalokiinteistöihin riittävä lämmitysteho. Kaskadiohjaus optimoi lämmitystehon portaittain kaikissa lämmityskauden olosuhteissa. Automatiikka tasaa kompressoreiden käyntiajat ja käynnistyskerrat. Automatiikka mahdollistaa jopa 16 maalämpöpumpun yhdistämisen yhdeksi kaskadijärjestelmäksi. Säätimellä voidaan ohjata kolmea lämmityspiiriä ja tarvittaessa muita lämmönlähteitä, kuten sähkö- tai öljykattilaa tai vaikka maaviilennysjärjestelmää. Muita ominaisuuksia ovat erilaiset aikaohjelmat mm. käyttövedenkierron aikaohjelmointi, integrointi automaatiojärjestelmiin ja etäohjaus web-selaimen kautta. T2 maalämpöjärjestelmä on laajennettavissa monipuolisilla laajennusmoduuleilla esim. maajäähdytysratkaisuilla, aurinkolämmitysjärjestelmillä, uimaallassovelluksilla ja erilaisilla käyttövesiratkaisuilla. T2 maalämpöpumput soveltuvat myös erilaisiin hybridijärjestelmiin; T2 maalämpöpumppu on helposti yhdistettävissä olemassaolevan lämmitysjärjestelmän, esim. öljy- tai puulämmityksen, rinnalle. Gebwell T2 Monipuolinen säädinyksikkö Uuden sukupolven Scroll-kompressoritekniikka Laajennettavat moduuliratkaisut Ylivoimainen käyttövesitalous Korkea hyötysuhde Matala äänitaso Gebwell T2 T206 T208 T210 T213 T216 T220 T226 T232 LVI numero Tehotiedot Lämmitysteho, kw (0 /35 C ja 0 /50 C) 5,2 / 4,9 7,4 / 6,9 9,4 / 8,7 13,2 / 12,4 15,8 / 14,7 19,9 / 18,4 27,5 / 25,6 34,5 / 32,6 Ottoteho, kw (0 /35 C ja 0 /50 C) 1,1 / 1,5 1,6 / 2,1 2,0 / 2,7 2,8 / 3,8 3,3 / 4,5 4,6 / 5,7 5,9 / 7,7 7,2 / 9,7 Tehot ilmoitettu lämpötiloissa 0 /35 C ja 0 /50 C, SFS-EN Lämmönkeruuneste Denaturoitu etanoli 30 p-% Lämmönkeruunesteen nimellisvirtaus, l/s 0,3 0,41 0,5 0,6 0,74 0,98 1,23 1,48 Suurin sallittu painehäviö, lämmönkeruupiirin nimellisvirtauksella, kpa Lämmitysveden korkein menolämpötila, C Käyttölämpötila, keruupiiri, C Kompressori Pehmokäynnistin Sisäänrakennettu latauspumppu Sisäänrakennettu maaliuospiirin pumppu kyllä kyllä kyllä kyllä kyllä ei ei ei Sähköliitäntä Jännite 5 Scroll kyllä kyllä 400 VAC, 50 Hz, 3-vaihe 3~400 V Sulakkeet, А 3x10 3x10 3x10 3x16 3x16 3x20 3x25 3x32 Mitat Korkeus, mm 1200* Leveys, mm Syvyys, mm Paino, kg * säätöjalat mm

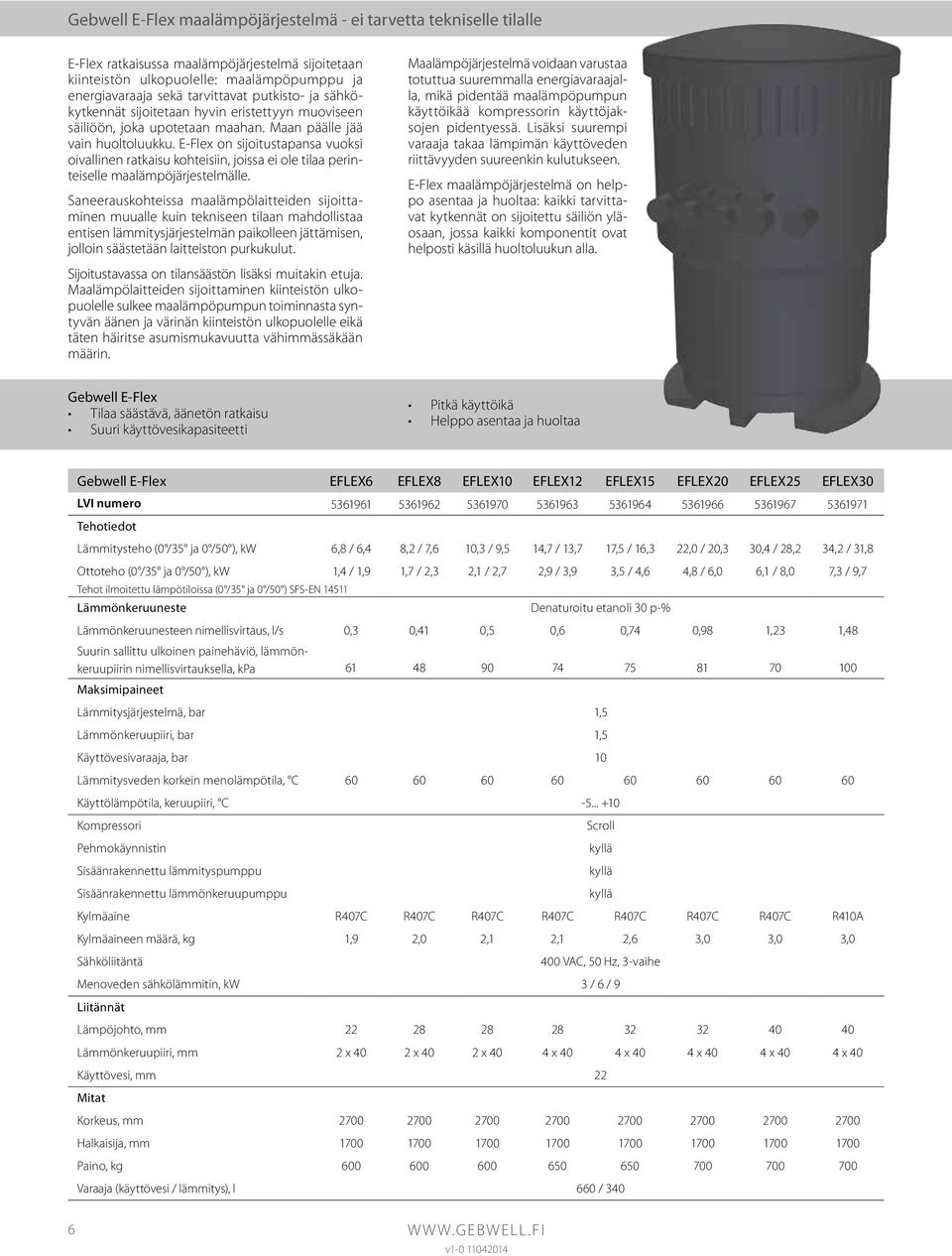

6 Gebwell E-Flex maalämpöjärjestelmä - ei tarvetta tekniselle tilalle E-Flex ratkaisussa maalämpöjärjestelmä sijoitetaan kiinteistön ulkopuolelle: maalämpöpumppu ja energiavaraaja sekä tarvittavat putkisto- ja sähkökytkennät sijoitetaan hyvin eristettyyn muoviseen säiliöön, joka upotetaan maahan. Maan päälle jää vain huoltoluukku. E-Flex on sijoitustapansa vuoksi oivallinen ratkaisu kohteisiin, joissa ei ole tilaa perinteiselle maalämpöjärjestelmälle. Saneerauskohteissa maalämpölaitteiden sijoittaminen muualle kuin tekniseen tilaan mahdollistaa entisen lämmitysjärjestelmän paikolleen jättämisen, jolloin säästetään laitteiston purkukulut. Sijoitustavassa on tilansäästön lisäksi muitakin etuja. Maalämpölaitteiden sijoittaminen kiinteistön ulkopuolelle sulkee maalämpöpumpun toiminnasta syntyvän äänen ja värinän kiinteistön ulkopuolelle eikä täten häiritse asumismukavuutta vähimmässäkään määrin. Maalämpöjärjestelmä voidaan varustaa totuttua suuremmalla energiavaraajalla, mikä pidentää maalämpöpumpun käyttöikää kompressorin käyttöjaksojen pidentyessä. Lisäksi suurempi varaaja takaa lämpimän käyttöveden riittävyyden suureenkin kulutukseen. E-Flex maalämpöjärjestelmä on helppo asentaa ja huoltaa: kaikki tarvittavat kytkennät on sijoitettu säiliön yläosaan, jossa kaikki komponentit ovat helposti käsillä huoltoluukun alla. Gebwell E-Flex Tilaa säästävä, äänetön ratkaisu Suuri käyttövesikapasiteetti Pitkä käyttöikä Helppo asentaa ja huoltaa Gebwell E-Flex EFLEX6 EFLEX8 EFLEX10 EFLEX12 EFLEX15 EFLEX20 EFLEX25 EFLEX30 LVI numero Tehotiedot Lämmitysteho (0 /35 ja 0 /50 ), kw 6,8 / 6,4 8,2 / 7,6 10,3 / 9,5 14,7 / 13,7 17,5 / 16,3 22,0 / 20,3 30,4 / 28,2 34,2 / 31,8 Ottoteho (0 /35 ja 0 /50 ), kw 1,4 / 1,9 1,7 / 2,3 2,1 / 2,7 2,9 / 3,9 3,5 / 4,6 4,8 / 6,0 6,1 / 8,0 7,3 / 9,7 Tehot ilmoitettu lämpötiloissa (0 /35 ja 0 /50 ) SFS-EN Lämmönkeruuneste Denaturoitu etanoli 30 p-% Lämmönkeruunesteen nimellisvirtaus, l/s 0,3 0,41 0,5 0,6 0,74 0,98 1,23 1,48 Suurin sallittu ulkoinen painehäviö, lämmönkeruupiirin nimellisvirtauksella, kpa Maksimipaineet Lämmitysjärjestelmä, bar 1,5 Lämmönkeruupiiri, bar 1,5 Käyttövesivaraaja, bar 10 Lämmitysveden korkein menolämpötila, C Käyttölämpötila, keruupiiri, C Kompressori Scroll Pehmokäynnistin kyllä Sisäänrakennettu lämmityspumppu kyllä Sisäänrakennettu lämmönkeruupumppu kyllä Kylmäaine R407C R407C R407C R407C R407C R407C R407C R410A Kylmäaineen määrä, kg 1,9 2,0 2,1 2,1 2,6 3,0 3,0 3,0 Sähköliitäntä 400 VAC, 50 Hz, 3-vaihe Menoveden sähkölämmitin, kw 3 / 6 / 9 Liitännät Lämpöjohto, mm Lämmönkeruupiiri, mm 2 x 40 2 x 40 2 x 40 4 x 40 4 x 40 4 x 40 4 x 40 4 x 40 Käyttövesi, mm 22 Mitat Korkeus, mm Halkaisija, mm Paino, kg Varaaja (käyttövesi / lämmitys), l 660 /

7 Gebwell G maalämpöjärjestelmä - suurten kiinteistöjen lämmitykseen G maalämpöpumput ovat itsenäisesti toimivia lämmityksen- ja lämpimän käyttövedentuottoyksiköitä. Maalämpöpumppu hoitaa kiinteistön lämmityksen ja lämpimän käyttöveden tuotannon täysin eikä erillistä varajärjestelmää tarvita. G maalämpöpumppu on helppohoitoinen ja varmatoiminen lämmitysjärjestelmä, joka alentaa kiinteistön energiakuluja merkittävästi. Lämpökaivojen hyödyntäminen kiinteistön viilentämiseen kesäaikaan tekee hankinnasta vielä kannattavamman lyhentäen investoinnin takaisinmaksuaikaa huomattavasti. G maalämpömoduuli on 85 kilowatin yksikkö, joita yhdistelemällä saadaan tarvittava teho satoihin kilowatteihin asti. G maalämpöpumpun automatiikka mahdollistaa kiinteistön lämmittämisen muuttuvalauhdutteisesti. Gebwell G maalämpöpumppuja käytetään yhdessä kiinteistön tarpeen mukaan mitoitettujen Gebwell tulistusvaraajien kanssa. Gebwell G Helppohoitoinen ja varmatoiminen Muuttuvalauhdutteinen Kovajuotetut levylämmönsiirtimet Scroll-kompressori Taajuusohjatut lataus- ja keruupiirin pumput Elektroninen paisuntaventtiili Pehmokäynnistin Gebwell G moduuli G85 Lämmitysteho kw (0 /35 C) 85 Kompressori Scroll Jännite 3~400 V Sulakkeet, A 3x63 Kylmäaine R410A Mitat Korkeus, mm 1250* Leveys, mm 1400 Syvyys, mm 1000 * säätöjalat mm 7

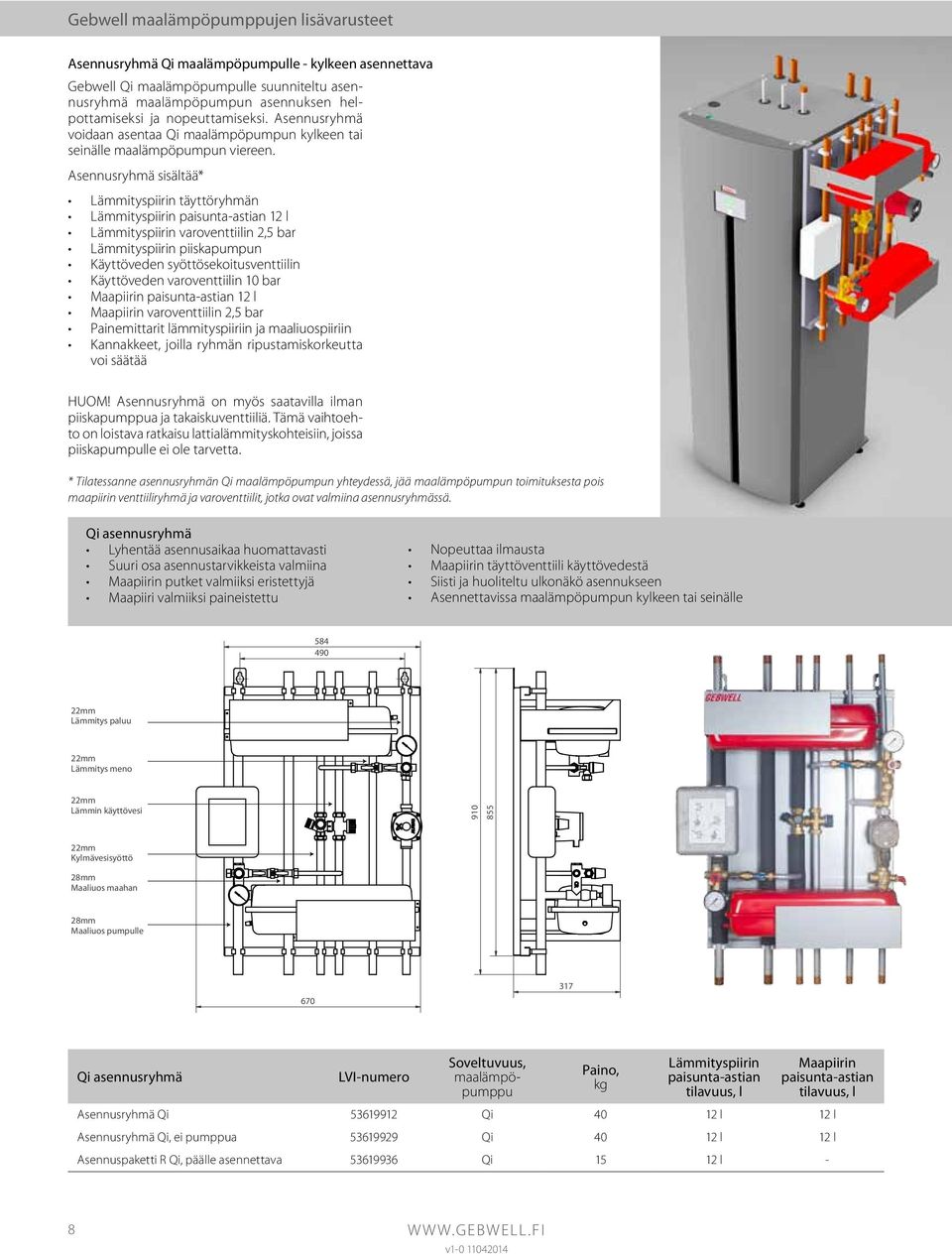

8 Gebwell maalämpöpumppujen lisävarusteet Asennusryhmä Qi maalämpöpumpulle - kylkeen asennettava Gebwell Qi maalämpöpumpulle suunniteltu asennusryhmä maalämpöpumpun asennuksen helpottamiseksi ja nopeuttamiseksi. Asennusryhmä voidaan asentaa Qi maalämpöpumpun kylkeen tai seinälle maalämpöpumpun viereen. Asennusryhmä sisältää* Lämmityspiirin täyttöryhmän Lämmityspiirin paisunta-astian 12 l Lämmityspiirin varoventtiilin 2,5 bar Lämmityspiirin piiskapumpun Käyttöveden syöttösekoitusventtiilin Käyttöveden varoventtiilin 10 bar Maapiirin paisunta-astian 12 l Maapiirin varoventtiilin 2,5 bar Painemittarit lämmityspiiriin ja maaliuospiiriin Kannakkeet, joilla ryhmän ripustamiskorkeutta voi säätää HUOM! Asennusryhmä on myös saatavilla ilman piiskapumppua ja takaiskuventtiiliä. Tämä vaihtoehto on loistava ratkaisu lattialämmityskohteisiin, joissa piiskapumpulle ei ole tarvetta. * Tilatessanne asennusryhmän Qi maalämpöpumpun yhteydessä, jää maalämpöpumpun toimituksesta pois maapiirin venttiiliryhmä ja varoventtiilit, jotka ovat valmiina asennusryhmässä. Qi asennusryhmä Lyhentää asennusaikaa huomattavasti Suuri osa asennustarvikkeista valmiina Maapiirin putket valmiiksi eristettyjä Maapiiri valmiiksi paineistettu Nopeuttaa ilmausta Maapiirin täyttöventtiili käyttövedestä Siisti ja huoliteltu ulkonäkö asennukseen Asennettavissa maalämpöpumpun kylkeen tai seinälle mm Lämmitys paluu 22mm Lämmitys meno 22mm Lämmin käyttövesi mm Kylmävesisyöttö 28mm Maaliuos maahan 28mm Maaliuos pumpulle Qi asennusryhmä LVI-numero Soveltuvuus, maalämpöpumppu Paino, kg Lämmityspiirin paisunta-astian tilavuus, l Maapiirin paisunta-astian tilavuus, l Asennusryhmä Qi Qi l 12 l Asennusryhmä Qi, ei pumppua Qi l 12 l Asennuspaketti R Qi, päälle asennettava Qi l - 8

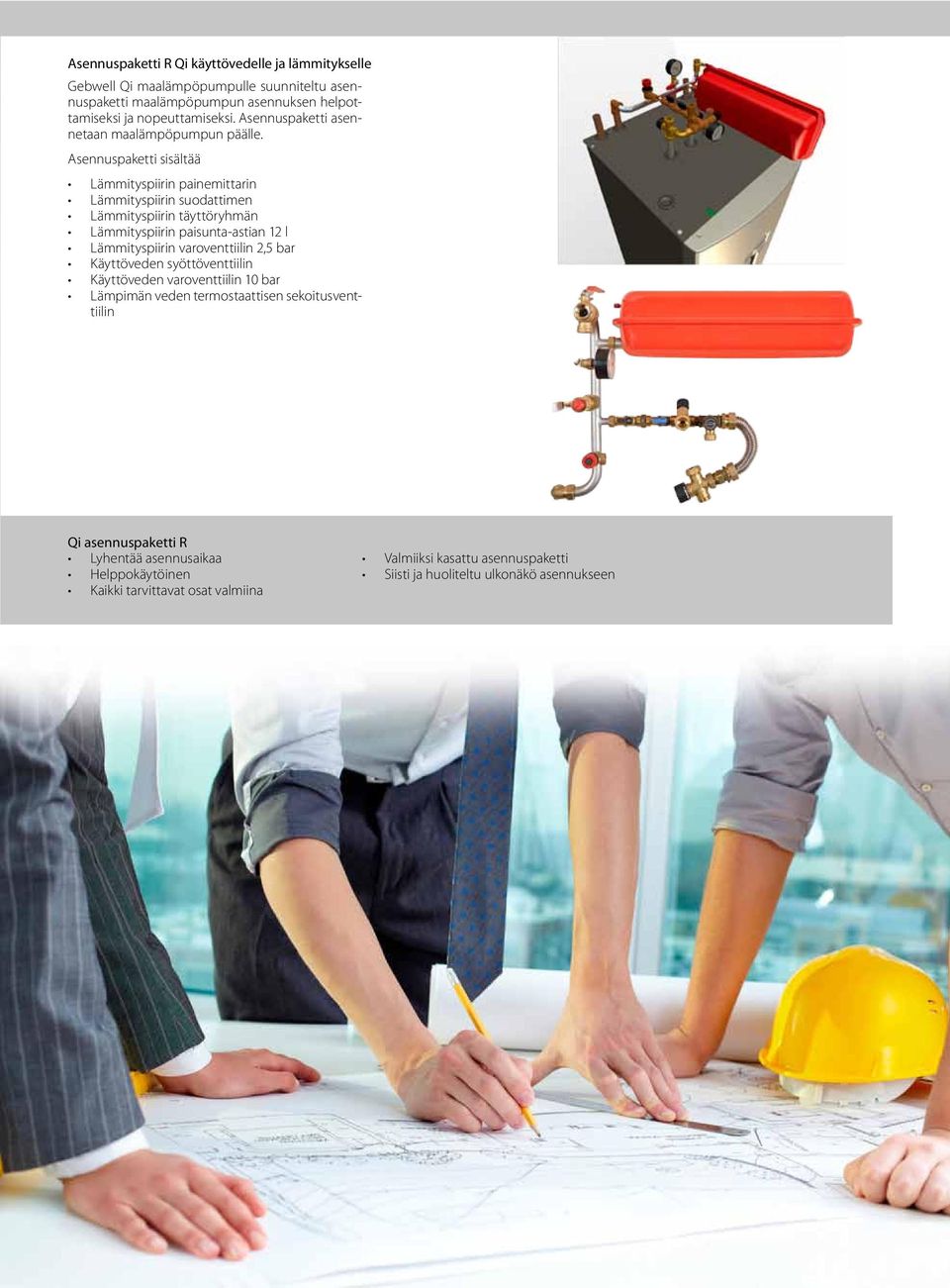

9 Asennuspaketti R Qi käyttövedelle ja lämmitykselle Gebwell Qi maalämpöpumpulle suunniteltu asennuspaketti maalämpöpumpun asennuksen helpottamiseksi ja nopeuttamiseksi. Asennuspaketti asennetaan maalämpöpumpun päälle. Asennuspaketti sisältää Lämmityspiirin painemittarin Lämmityspiirin suodattimen Lämmityspiirin täyttöryhmän Lämmityspiirin paisunta-astian 12 l Lämmityspiirin varoventtiilin 2,5 bar Käyttöveden syöttöventtiilin Käyttöveden varoventtiilin 10 bar Lämpimän veden termostaattisen sekoitusventtiilin Qi asennuspaketti R Lyhentää asennusaikaa Helppokäytöinen Kaikki tarvittavat osat valmiina Valmiiksi kasattu asennuspaketti Siisti ja huoliteltu ulkonäkö asennukseen 9

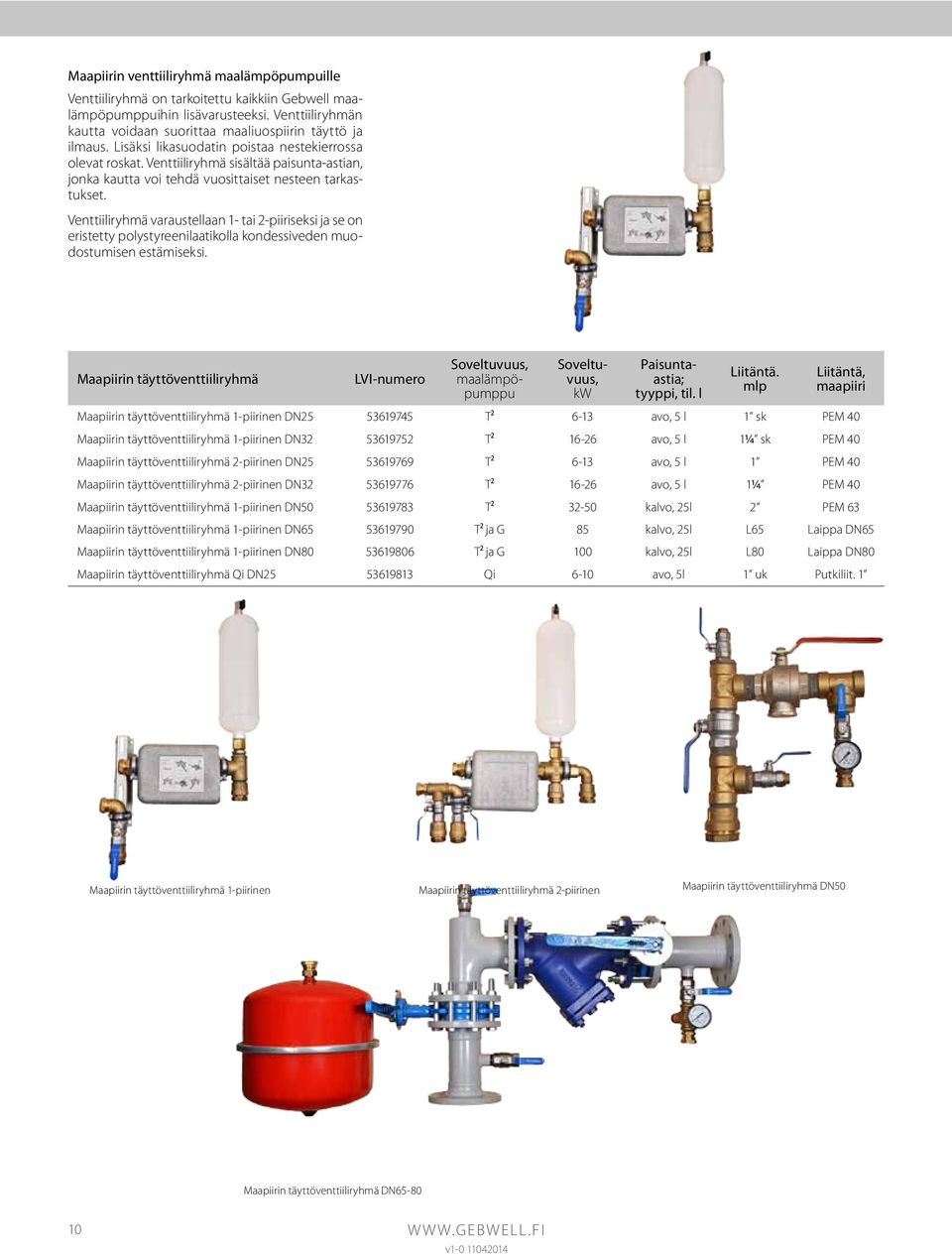

10 Maapiirin venttiiliryhmä maalämpöpumpuille Venttiiliryhmä on tarkoitettu kaikkiin Gebwell maalämpöpumppuihin lisävarusteeksi. Venttiiliryhmän kautta voidaan suorittaa maaliuospiirin täyttö ja ilmaus. Lisäksi likasuodatin poistaa nestekierrossa olevat roskat. Venttiiliryhmä sisältää paisunta-astian, jonka kautta voi tehdä vuosittaiset nesteen tarkastukset. Venttiiliryhmä varaustellaan 1- tai 2-piiriseksi ja se on eristetty polystyreenilaatikolla kondessiveden muodostumisen estämiseksi. Maapiirin täyttöventtiiliryhmä LVI-numero Soveltuvuus, maalämpöpumppu Soveltuvuus, kw Paisuntaastia; tyyppi, til. l Liitäntä. mlp Liitäntä, maapiiri Maapiirin täyttöventtiiliryhmä 1-piirinen DN T avo, 5 l 1 sk PEM 40 Maapiirin täyttöventtiiliryhmä 1-piirinen DN T avo, 5 l 1¼ sk PEM 40 Maapiirin täyttöventtiiliryhmä 2-piirinen DN T avo, 5 l 1 PEM 40 Maapiirin täyttöventtiiliryhmä 2-piirinen DN T avo, 5 l 1¼ PEM 40 Maapiirin täyttöventtiiliryhmä 1-piirinen DN T kalvo, 25l 2 PEM 63 Maapiirin täyttöventtiiliryhmä 1-piirinen DN T2 ja G 85 kalvo, 25l L65 Laippa DN65 Maapiirin täyttöventtiiliryhmä 1-piirinen DN T2 ja G 100 kalvo, 25l L80 Laippa DN80 Maapiirin täyttöventtiiliryhmä Qi DN Qi 6-10 avo, 5l 1 uk Putkiliit. 1 Maapiirin täyttöventtiiliryhmä 1-piirinen Maapiirin täyttöventtiiliryhmä 2-piirinen Maapiirin täyttöventtiiliryhmä DN50 Maapiirin täyttöventtiiliryhmä DN

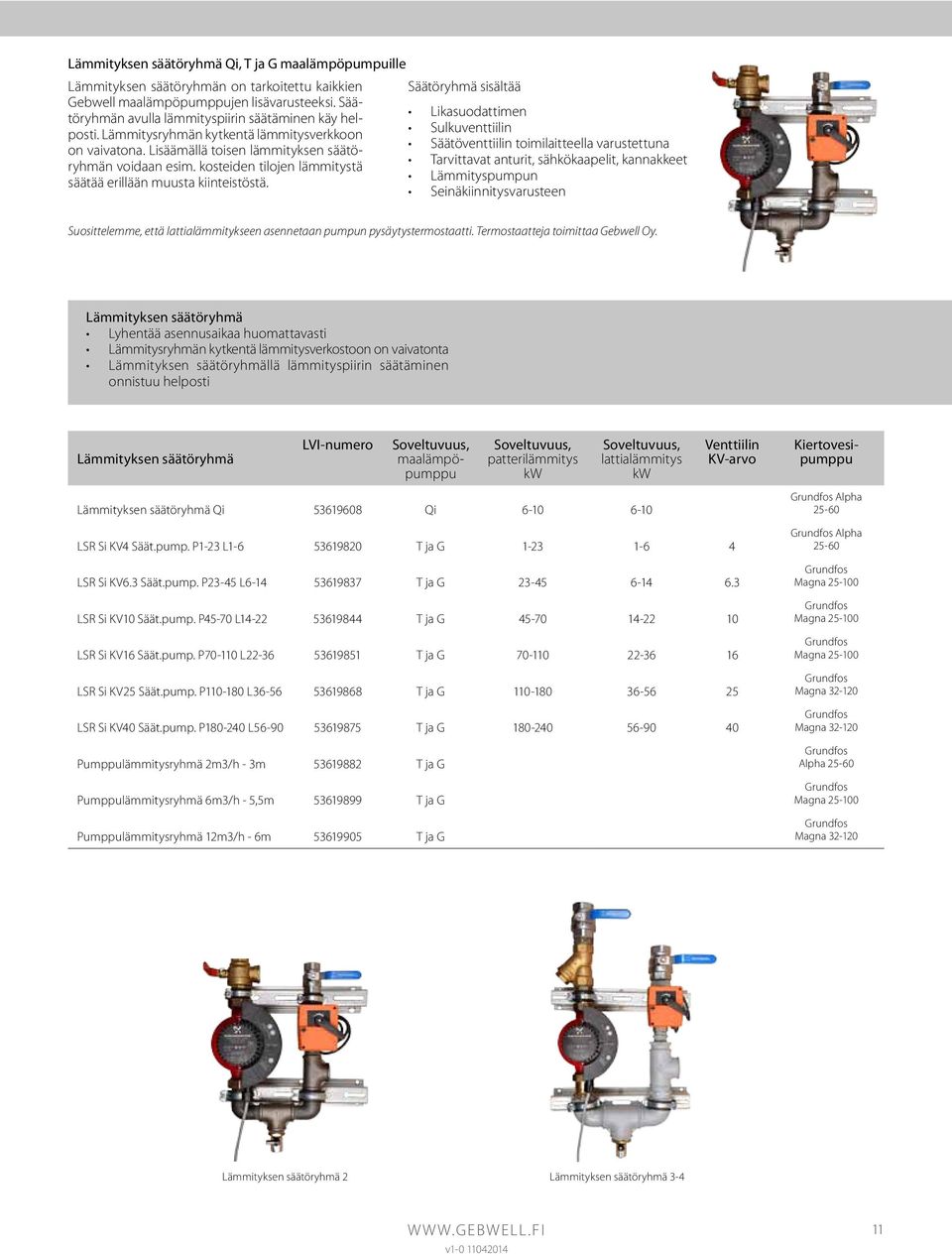

11 Lämmityksen säätöryhmä Qi, T ja G maalämpöpumpuille Lämmityksen säätöryhmän on tarkoitettu kaikkien Säätöryhmä sisältää Gebwell maalämpöpumppujen lisävarusteeksi. Säätöryhmän avulla lämmityspiirin säätäminen käy helposti. Lämmitysryhmän kytkentä lämmitysverkkoon Likasuodattimen Sulkuventtiilin on vaivatona. Lisäämällä toisen lämmityksen säätöryhmän voidaan esim. kosteiden tilojen lämmitystä Säätöventtiilin toimilaitteella varustettuna Tarvittavat anturit, sähkökaapelit, kannakkeet säätää erillään muusta kiinteistöstä. Lämmityspumpun Seinäkiinnitysvarusteen Suosittelemme, että lattialämmitykseen asennetaan pumpun pysäytystermostaatti. Termostaatteja toimittaa Gebwell Oy. Lämmityksen säätöryhmä Lyhentää asennusaikaa huomattavasti Lämmitysryhmän kytkentä lämmitysverkostoon on vaivatonta Lämmityksen säätöryhmällä lämmityspiirin säätäminen onnistuu helposti Lämmityksen säätöryhmä LVI-numero Soveltuvuus, patterilämmitys kw Soveltuvuus, lattialämmitys kw Venttiilin KV-arvo Soveltuvuus, maalämpöpumppu Kiertovesipumppu Lämmityksen säätöryhmä Qi Qi LSR Si KV4 Säät.pump. P1-23 L T ja G LSR Si KV6.3 Säät.pump. P23-45 L T ja G LSR Si KV10 Säät.pump. P45-70 L T ja G LSR Si KV16 Säät.pump. P L T ja G LSR Si KV25 Säät.pump. P L T ja G LSR Si KV40 Säät.pump. P L T ja G Pumppulämmitysryhmä 2m3/h - 3m T ja G Pumppulämmitysryhmä 6m3/h - 5,5m T ja G Pumppulämmitysryhmä 12m3/h - 6m T ja G Grundfos Alpha Grundfos Alpha Grundfos Magna Grundfos Magna Grundfos Magna Grundfos Magna Grundfos Magna Grundfos Alpha Grundfos Magna Grundfos Magna Lämmityksen säätöryhmä 2 Lämmityksen säätöryhmä

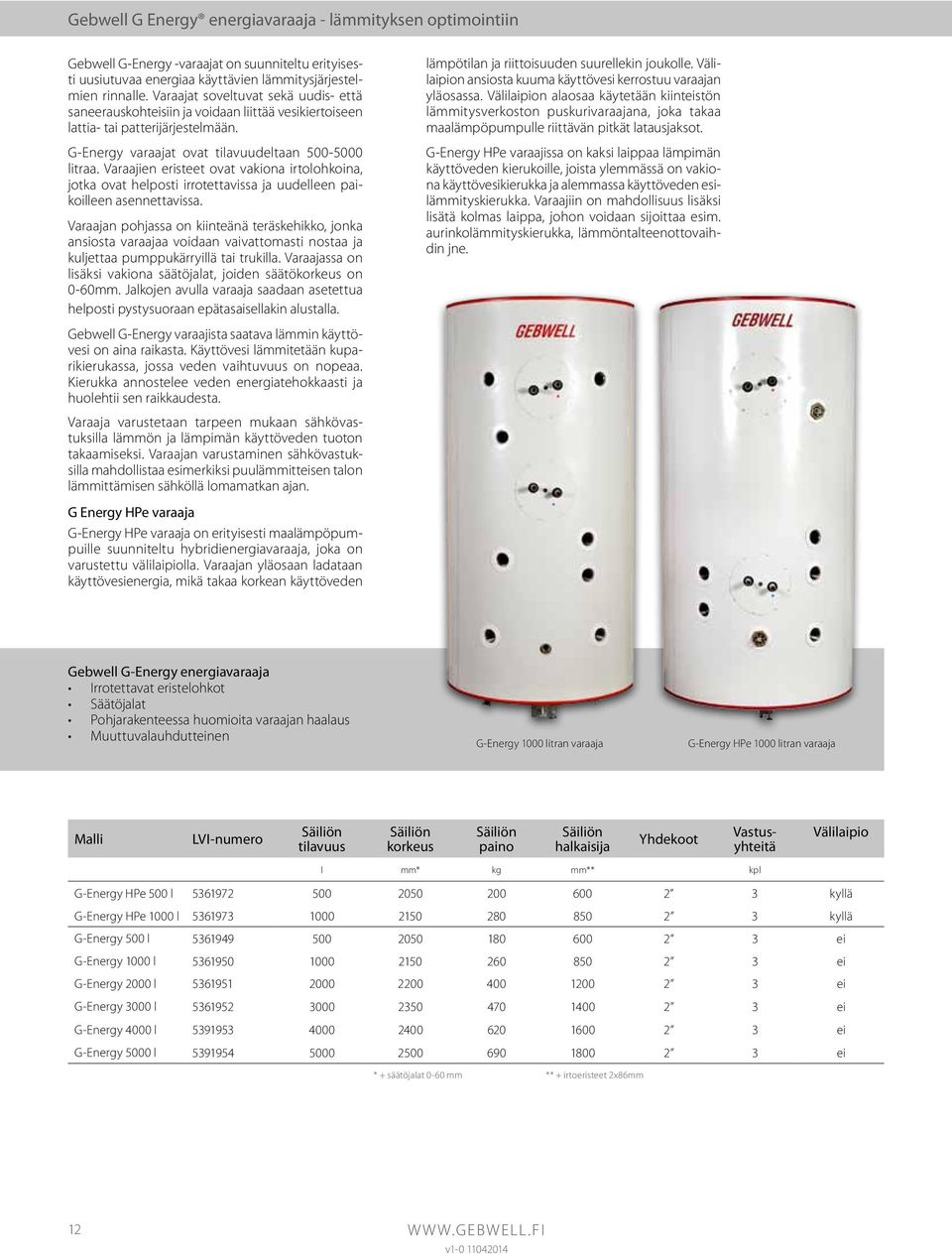

12 Gebwell G Energy energiavaraaja - lämmityksen optimointiin Gebwell G-Energy -varaajat on suunniteltu erityisesti uusiutuvaa energiaa käyttävien lämmitysjärjestelmien rinnalle. Varaajat soveltuvat sekä uudis- että saneerauskohteisiin ja voidaan liittää vesikiertoiseen lattia- tai patterijärjestelmään. G-Energy varaajat ovat tilavuudeltaan litraa. Varaajien eristeet ovat vakiona irtolohkoina, jotka ovat helposti irrotettavissa ja uudelleen paikoilleen asennettavissa. Varaajan pohjassa on kiinteänä teräskehikko, jonka ansiosta varaajaa voidaan vaivattomasti nostaa ja kuljettaa pumppukärryillä tai trukilla. Varaajassa on lisäksi vakiona säätöjalat, joiden säätökorkeus on 0-60mm. Jalkojen avulla varaaja saadaan asetettua helposti pystysuoraan epätasaisellakin alustalla. Gebwell G-Energy varaajista saatava lämmin käyttövesi on aina raikasta. Käyttövesi lämmitetään kuparikierukassa, jossa veden vaihtuvuus on nopeaa. Kierukka annostelee veden energiatehokkaasti ja huolehtii sen raikkaudesta. Varaaja varustetaan tarpeen mukaan sähkövastuksilla lämmön ja lämpimän käyttöveden tuoton takaamiseksi. Varaajan varustaminen sähkövastuksilla mahdollistaa esimerkiksi puulämmitteisen talon lämmittämisen sähköllä lomamatkan ajan. G Energy HPe varaaja G-Energy HPe varaaja on erityisesti maalämpöpumpuille suunniteltu hybridienergiavaraaja, joka on varustettu välilaipiolla. Varaajan yläosaan ladataan käyttövesienergia, mikä takaa korkean käyttöveden lämpötilan ja riittoisuuden suurellekin joukolle. Välilaipion ansiosta kuuma käyttövesi kerrostuu varaajan yläosassa. Välilaipion alaosaa käytetään kiinteistön lämmitysverkoston puskurivaraajana, joka takaa maalämpöpumpulle riittävän pitkät latausjaksot. G-Energy HPe varaajissa on kaksi laippaa lämpimän käyttöveden kierukoille, joista ylemmässä on vakiona käyttövesikierukka ja alemmassa käyttöveden esilämmityskierukka. Varaajiin on mahdollisuus lisäksi lisätä kolmas laippa, johon voidaan sijoittaa esim. aurinkolämmityskierukka, lämmöntalteenottovaihdin jne. G-Energy Tilavuus 500L 1000L 2000L 3000L 4000L 5000L Kuvassa Gebwell G-Energy energiavaraaja Irrotettavat eristelohkot Säätöjalat Pohjarakenteessa huomioita varaajan haalaus Muuttuvalauhdutteinen G-Energy 1000 litran varaaja G-Energy HPe 1000 litran varaaja Malli LVI-numero Säiliön tilavuus Säiliön korkeus Säiliön paino Säiliön halkaisija Yhdekoot Vastusyhteitä Välilaipio l mm* kg mm** kpl G-Energy HPe 500 l kyllä G-Energy HPe 1000 l kyllä G-Energy 500 l ei G-Energy 1000 l ei G-Energy 2000 l ei G-Energy 3000 l ei G-Energy 4000 l ei G-Energy 5000 l ei * + säätöjalat 0-60 mm ** + irtoeristeet 2x86mm 12

13 G-Energy varaajien yhteet Malli Max kier. alaluukku Max kier. kesk. luukku Alaluukun koko Keskiluukun koko Yläuukun koko G-Energy - varaajan yhteet Lataus/ lämmitys Ilmaus ja tyhjennys Vastukset, kpl Max vastuskoko HP - tulistusvaraajan G-Energy HPe 500 yhteet l lk45 on jo /1 6kW G-Energy HPe 1000 l lk60 on jo /1 9kW Tulistus, G-Energy sähkövastus, 500 l Lataus ei alaluukkua Lämmitys lk45 Ilmanpoisto - Tilavuus 200 Tyhjennys Tulistus, 200sähkövastus, 2 Lataus 1 Lämmitys 4 Ilmanpoisto 6kW Tyhjennys mittaus mittaus R2" muhvi G-Energy 1000 l R2" ei alaluukkua muhvi R2" lk60 muhvi R1" - 500L muhvi 200 R1" muhvi R2" muhvi R2" muhvi 1 R2" muhvi 4 R1" 9kW muhvi R1" muhvi R2" muhvi G-Energy 2000 l R2" ei alaluukkua muhvi R2" lk80 muhvi R1" L muhvi 200 R1" muhvi R2" muhvi R2" muhvi 1 R2" muhvi 4 R1" 10kW muhvi R1" muhvi R2" muhvi G-Energy 3000 l DN80 ei alaluukkua laippa DN80 lk80laippa R1" L muhvi 200 R1" muhvi R2" muhvi R2" muhvi 1 R2" muhvi 4 R1" 10kW muhvi R1" muhvi R2" muhvi G-Energy 4000 l DN80 ei alaluukkua laippa DN80 lk80laippa R1" L muhvi 200 R1" muhvi R2" muhvi R2" muhvi 1 R2" muhvi 4 R1" 10kW muhvi R1" muhvi R2 1/2" G-Energy muhvi 5000 l DN100 ei alaluukkua laippa DN100 lk80 laippa R1" L muhvi 200 R1" muhvi R2 " muhvi R2" muhvi 1 R2" muhvi 4 R1" 10kW muhvi R1" muhvi R2 1/2" Kuvassa muhvi DN laippa DN100 2 laippa R1" 5000L 12 muhvi R1" 2 muhvi R2 " muhvi 1 4, 6 ja 7 R2" muhvi 9 ja 10 R2" muhvi R1" muhvi R1" muhvi 3, 5, 8 ja 11 4, 6 ja 7 4, 6 ja 7 9 Kuvassa , 6 ja 7 4, 6 ja G-Energy HP energiavaraaja G-Energy energiavaraaja Rakenne Säiliö Eriste Pinnoite teräs, maalattu painevalettu polyuretaani pinnoitettu teräslevy maksimikäyttöpaine 1,5 bar irrotettavat lohkot (3-5 kpl) 86 mm maksimilämpötila 110 C 13

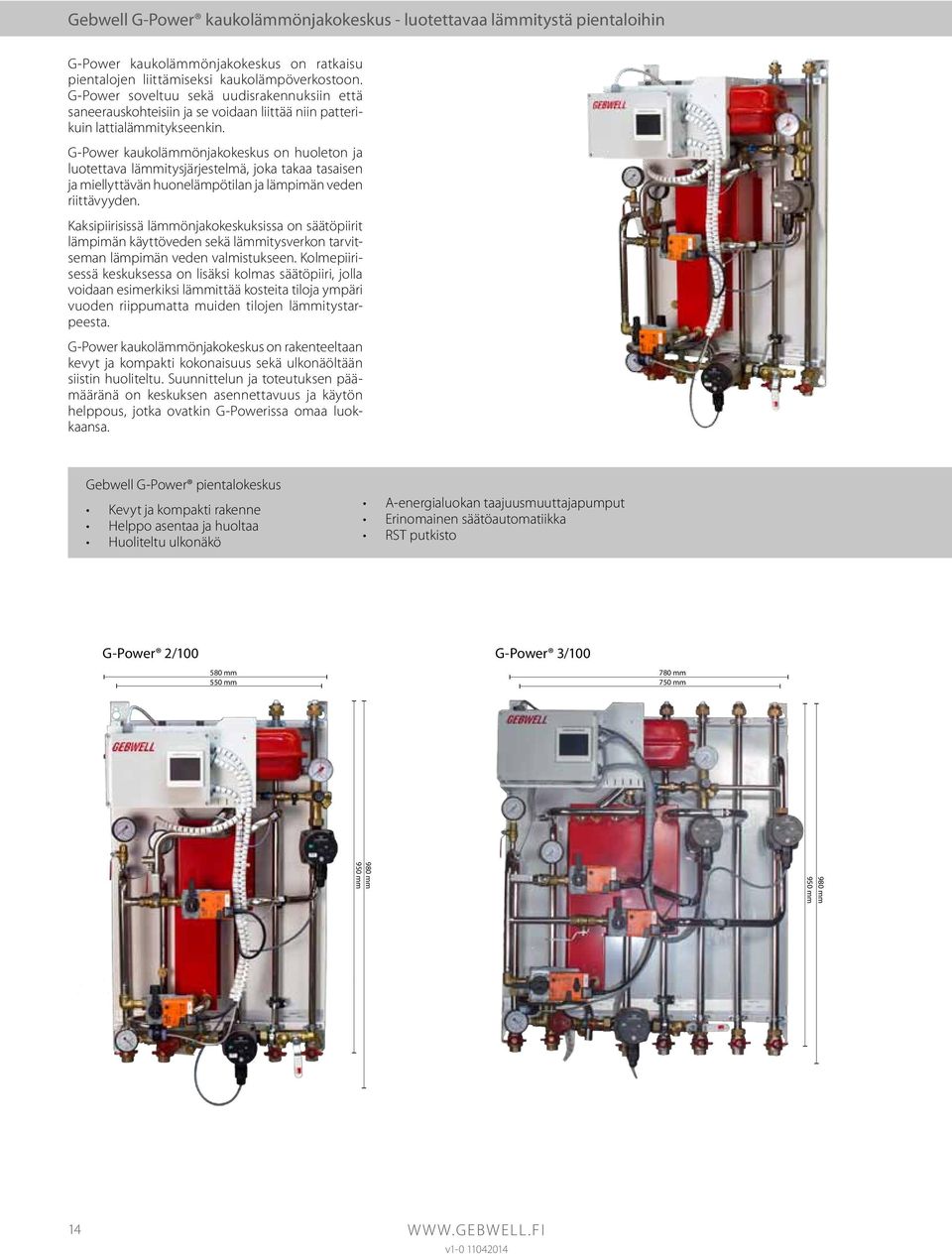

14 Gebwell G-Power kaukolämmönjakokeskus - luotettavaa lämmitystä pientaloihin G-Power kaukolämmönjakokeskus on ratkaisu pientalojen liittämiseksi kaukolämpöverkostoon. G-Power soveltuu sekä uudisrakennuksiin että saneerauskohteisiin ja se voidaan liittää niin patterikuin lattialämmitykseenkin. G-Power kaukolämmönjakokeskus on huoleton ja luotettava lämmitysjärjestelmä, joka takaa tasaisen ja miellyttävän huonelämpötilan ja lämpimän veden riittävyyden. Kaksipiirisissä lämmönjakokeskuksissa on säätöpiirit lämpimän käyttöveden sekä lämmitysverkon tarvitseman lämpimän veden valmistukseen. Kolmepiirisessä keskuksessa on lisäksi kolmas säätöpiiri, jolla voidaan esimerkiksi lämmittää kosteita tiloja ympäri vuoden riippumatta muiden tilojen lämmitystarpeesta. G-Power kaukolämmönjakokeskus on rakenteeltaan kevyt ja kompakti kokonaisuus sekä ulkonäöltään siistin huoliteltu. Suunnittelun ja toteutuksen päämääränä on keskuksen asennettavuus ja käytön helppous, jotka ovatkin G-Powerissa omaa luokkaansa. Gebwell G-Power pientalokeskus Kevyt ja kompakti rakenne Helppo asentaa ja huoltaa Huoliteltu ulkonäkö A-energialuokan taajuusmuuttajapumput Erinomainen säätöautomatiikka RST putkisto G-Power 2/ mm 550 mm G-Power 3/ mm 750 mm 980 mm 950 mm 980 mm 950 mm 14

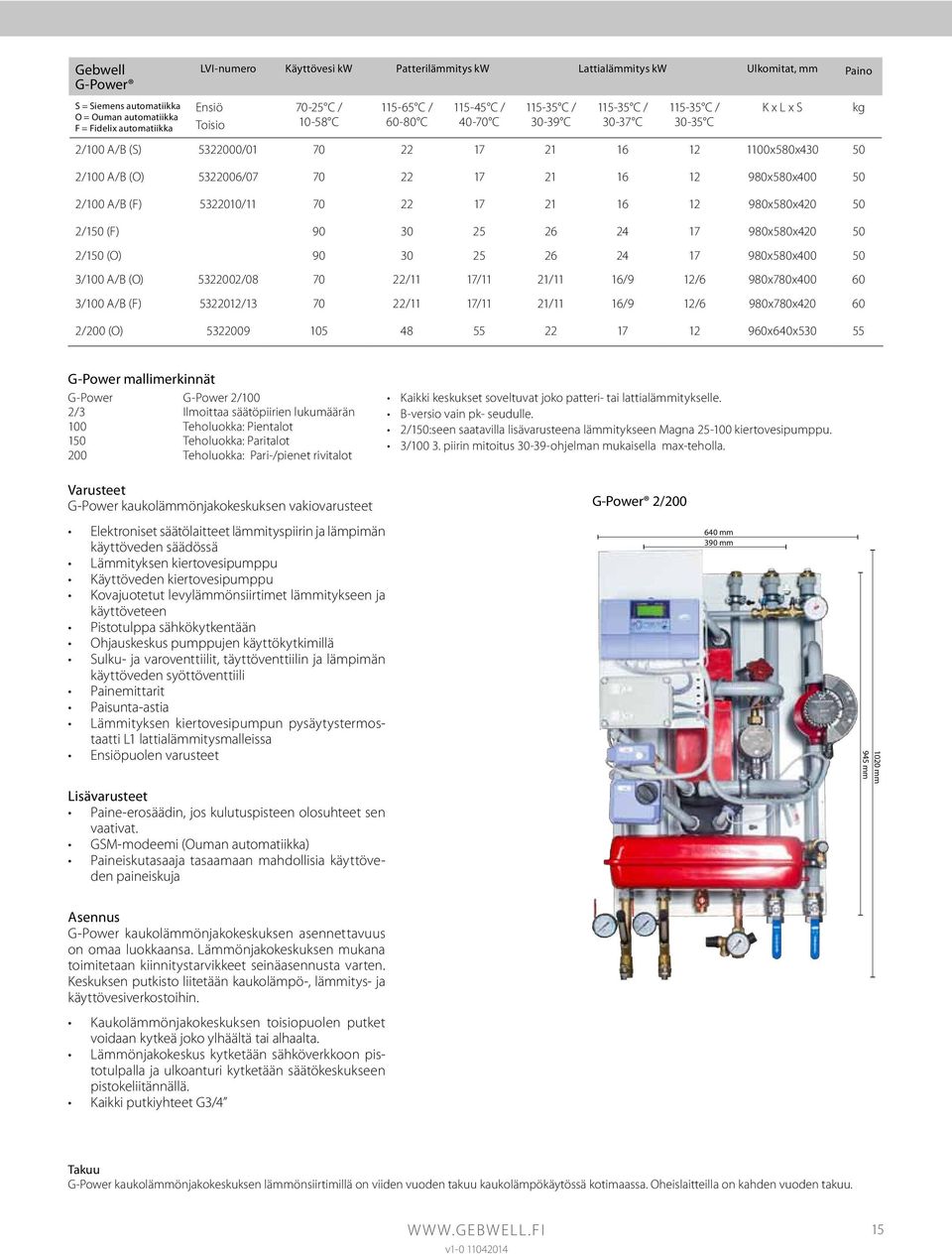

15 Gebwell G-Power S = Siemens automatiikka O = Ouman automatiikka F = Fidelix automatiikka LVI-numero Käyttövesi kw Patterilämmitys kw Lattialämmitys kw Ulkomitat, mm Paino Ensiö Toisio C / C C / C C / C C / C C / C C / C K x L x S 2/100 A/B (S) / x580x /100 A/B (O) / x580x /100 A/B (F) / x580x /150 (F) x580x /150 (O) x580x /100 A/B (O) / /11 17/11 21/11 16/9 12/6 980x780x /100 A/B (F) / /11 17/11 21/11 16/9 12/6 980x780x /200 (O) x640x kg G-Power mallimerkinnät G-Power G-Power 2/100 2/3 Ilmoittaa säätöpiirien lukumäärän 100 Teholuokka: Pientalot 150 Teholuokka: Paritalot 200 Teholuokka: Pari-/pienet rivitalot Kaikki keskukset soveltuvat joko patteri- tai lattialämmitykselle. B-versio vain pk- seudulle. 2/150:seen saatavilla lisävarusteena lämmitykseen Magna kiertovesipumppu. 3/ piirin mitoitus ohjelman mukaisella max-teholla. Varusteet G-Power kaukolämmönjakokeskuksen vakiovarusteet Elektroniset säätölaitteet lämmityspiirin ja lämpimän käyttöveden säädössä Lämmityksen kiertovesipumppu Käyttöveden kiertovesipumppu Kovajuotetut levylämmönsiirtimet lämmitykseen ja käyttöveteen Pistotulppa sähkökytkentään Ohjauskeskus pumppujen käyttökytkimillä Sulku- ja varoventtiilit, täyttöventtiilin ja lämpimän käyttöveden syöttöventtiili Painemittarit Paisunta-astia Lämmityksen kiertovesipumpun pysäytystermostaatti L1 lattialämmitysmalleissa Ensiöpuolen varusteet Lisävarusteet Paine-erosäädin, jos kulutuspisteen olosuhteet sen vaativat. GSM-modeemi (Ouman automatiikka) Paineiskutasaaja tasaamaan mahdollisia käyttöveden paineiskuja G-Power 2/ mm 390 mm 1020 mm 945 mm Asennus G-Power kaukolämmönjakokeskuksen asennettavuus on omaa luokkaansa. Lämmönjakokeskuksen mukana toimitetaan kiinnitystarvikkeet seinäasennusta varten. Keskuksen putkisto liitetään kaukolämpö-, lämmitys- ja käyttövesiverkostoihin. Kaukolämmönjakokeskuksen toisiopuolen putket voi daan kytkeä joko ylhäältä tai alhaalta. Lämmönjakokeskus kytketään sähköverkkoon pistotulpalla ja ulkoanturi kytketään säätökeskukseen pistokeliitännällä. Kaikki putkiyhteet G3/4 27 Takuu G-Power kaukolämmönjakokeskuksen lämmönsiirtimillä on viiden vuoden takuu kaukolämpökäytössä kotimaassa. Oheislaitteilla on kahden vuoden takuu. 15

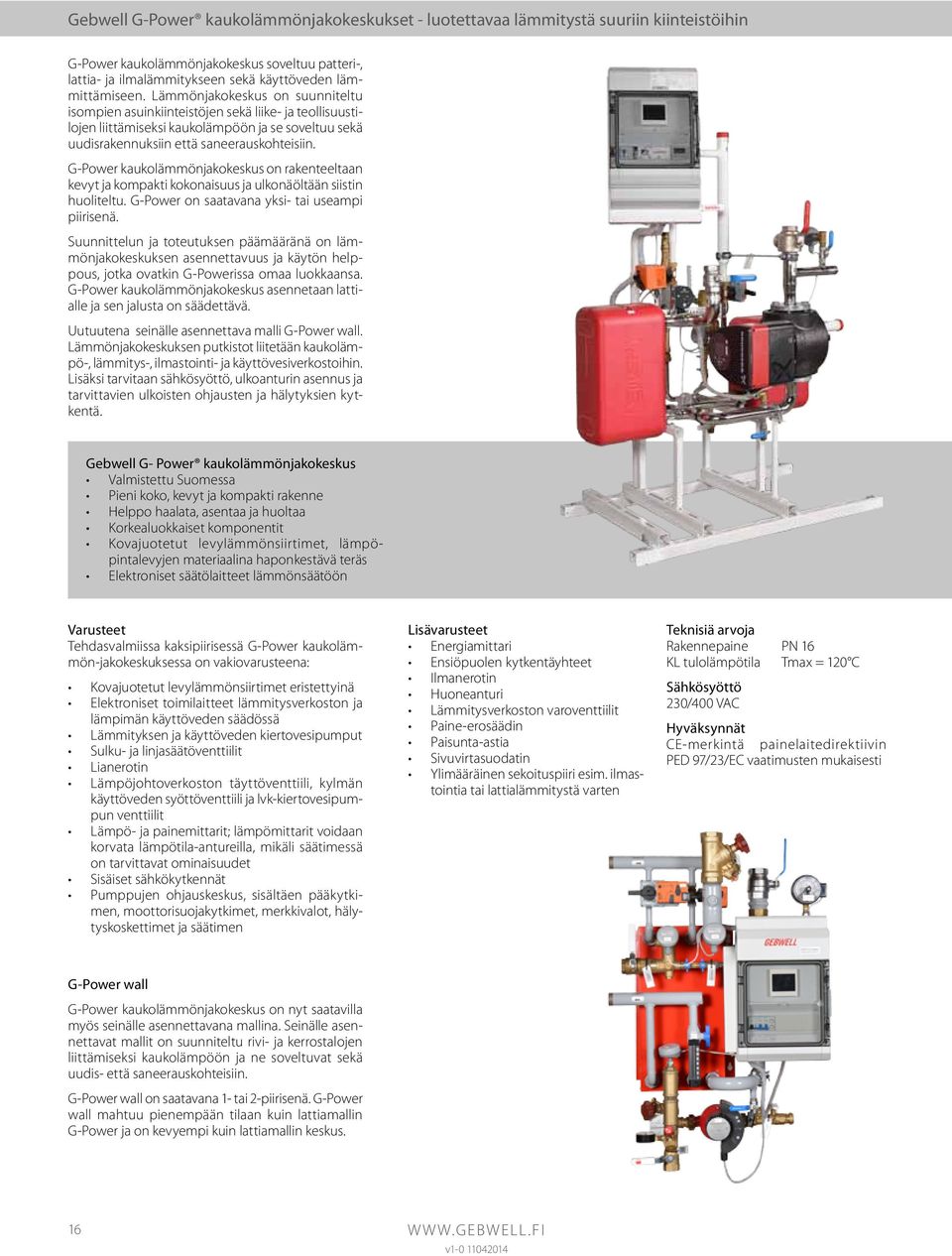

16 Gebwell G-Power kaukolämmönjakokeskukset - luotettavaa lämmitystä suuriin kiinteistöihin G-Power kaukolämmönjakokeskus soveltuu patteri-, lattia- ja ilmalämmitykseen sekä käyttöveden lämmittämiseen. Lämmönjakokeskus on suunniteltu isompien asuinkiinteistöjen sekä liike- ja teollisuustilojen liittämiseksi kaukolämpöön ja se soveltuu sekä uudisrakennuksiin että saneerauskohteisiin. G-Power kaukolämmönjakokeskus on rakenteeltaan kevyt ja kompakti kokonaisuus ja ulkonäöltään siistin huoliteltu. G-Power on saatavana yksi- tai useampi piirisenä. Suunnittelun ja toteutuksen päämääränä on lämmönjakokeskuksen asennettavuus ja käytön helppous, jotka ovatkin G-Powerissa omaa luokkaansa. G-Power kaukolämmönjakokeskus asennetaan lattialle ja sen jalusta on säädettävä. Uutuutena seinälle asennettava malli G-Power wall. Lämmönjakokeskuksen putkistot liitetään kaukolämpö-, lämmitys-, ilmastointi- ja käyttövesiverkostoihin. Lisäksi tarvitaan sähkösyöttö, ulkoanturin asennus ja tarvittavien ulkoisten ohjausten ja hälytyksien kytkentä. Gebwell G- Power kaukolämmönjakokeskus Valmistettu Suomessa Pieni koko, kevyt ja kompakti rakenne Helppo haalata, asentaa ja huoltaa Korkealuokkaiset komponentit Kovajuotetut levylämmönsiirtimet, lämpöpintalevyjen materiaalina haponkestävä teräs Elektroniset säätölaitteet lämmönsäätöön Varusteet Tehdasvalmiissa kaksipiirisessä G-Power kaukolämmön-jakokeskuksessa on vakiovarusteena: Kovajuotetut levylämmönsiirtimet eristettyinä Elektroniset toimilaitteet lämmitysverkoston ja lämpimän käyttöveden säädössä Lämmityksen ja käyttöveden kiertovesipumput Sulku- ja linjasäätöventtiilit Lianerotin Lämpöjohtoverkoston täyttöventtiili, kylmän käyttöveden syöttöventtiili ja lvk-kiertovesipumpun venttiilit Lämpö- ja painemittarit; lämpömittarit voidaan korvata lämpötila-antureilla, mikäli säätimessä on tarvittavat ominaisuudet Sisäiset sähkökytkennät Pumppujen ohjauskeskus, sisältäen pääkytkimen, moottorisuojakytkimet, merkkivalot, hälytyskoskettimet ja säätimen Lisävarusteet Energiamittari Ensiöpuolen kytkentäyhteet Ilmanerotin Huoneanturi Lämmitysverkoston varoventtiilit Paine-erosäädin Paisunta-astia Sivuvirtasuodatin Ylimääräinen sekoituspiiri esim. ilmastointia tai lattialämmitystä varten Teknisiä arvoja Rakennepaine PN 16 KL tulolämpötila Tmax = 120 C Sähkösyöttö 230/400 VAC Hyväksynnät CE-merkintä painelaitedirektiivin PED 97/23/EC vaatimusten mukaisesti G-Power wall G-Power kaukolämmönjakokeskus on nyt saatavilla myös seinälle asennettavana mallina. Seinälle asennettavat mallit on suunniteltu rivi- ja kerrostalojen liittämiseksi kaukolämpöön ja ne soveltuvat sekä uudis- että saneerauskohteisiin. G-Power wall on saatavana 1- tai 2-piirisenä. G-Power wall mahtuu pienempään tilaan kuin lattiamallin G-Power ja on kevyempi kuin lattiamallin keskus. 16

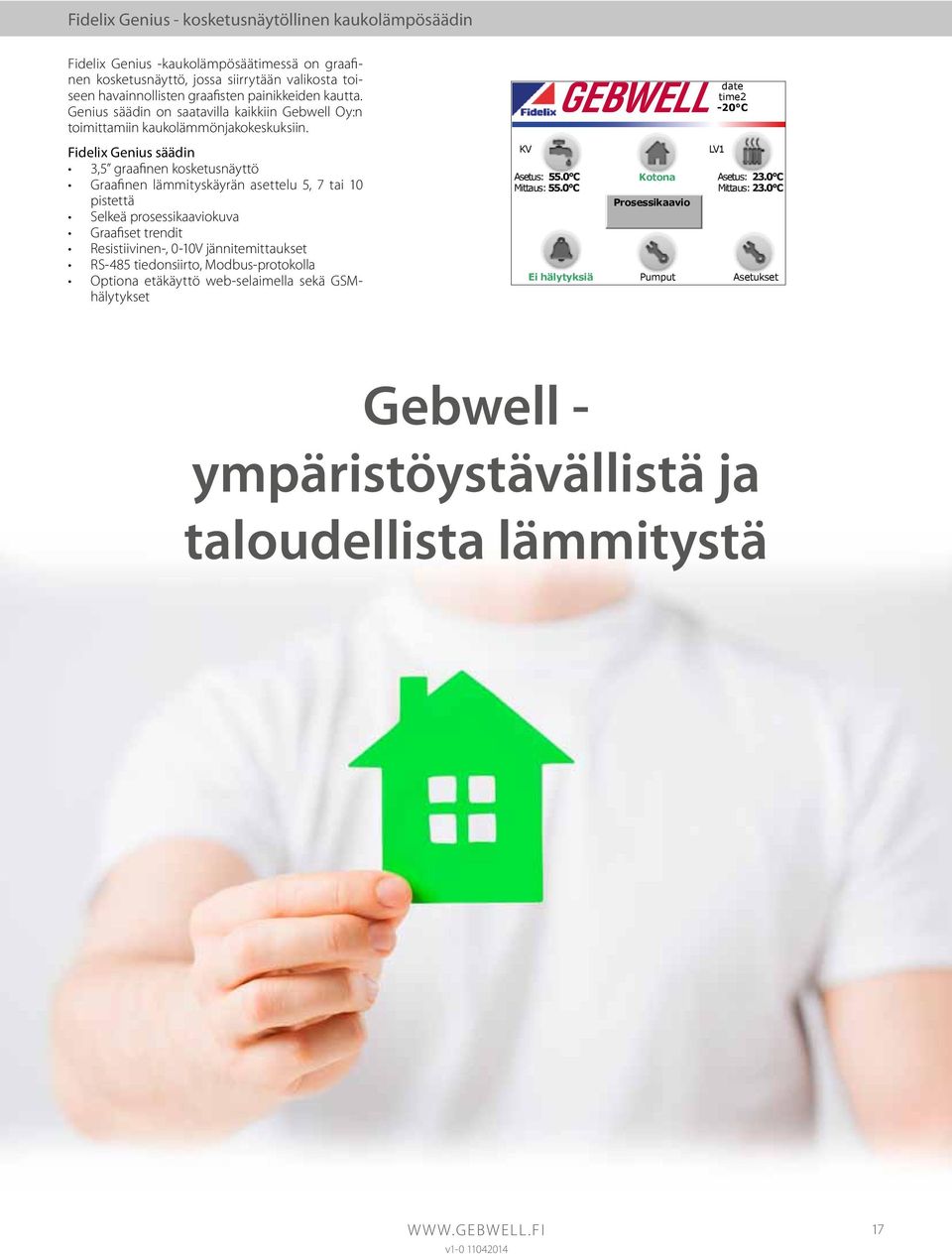

17 Fidelix Genius - kosketusnäytöllinen kaukolämpösäädin Fidelix Genius -kaukolämpösäätimessä on graafinen kosketusnäyttö, jossa siirrytään valikosta toiseen havainnollisten graafisten painikkeiden kautta. Genius säädin on saatavilla kaikkiin Gebwell Oy:n toimittamiin kaukolämmönjakokeskuksiin. date time2-20 C Fidelix Genius säädin 3,5 graafinen kosketusnäyttö Graafinen lämmityskäyrän asettelu 5, 7 tai 10 pistettä Selkeä prosessikaaviokuva Graafiset trendit Resistiivinen-, 0-10V jännitemittaukset RS-485 tiedonsiirto, Modbus-protokolla Optiona etäkäyttö web-selaimella sekä GSMhälytykset KV Asetus: 55.0 C Mittaus: 55.0 C Ei hälytyksiä Kotona Prosessikaavio Pumput LV1 Asetus: 23.0 C Mittaus: 23.0 C Asetukset Gebwell - ympäristöystävällistä ja taloudellista lämmitystä 17

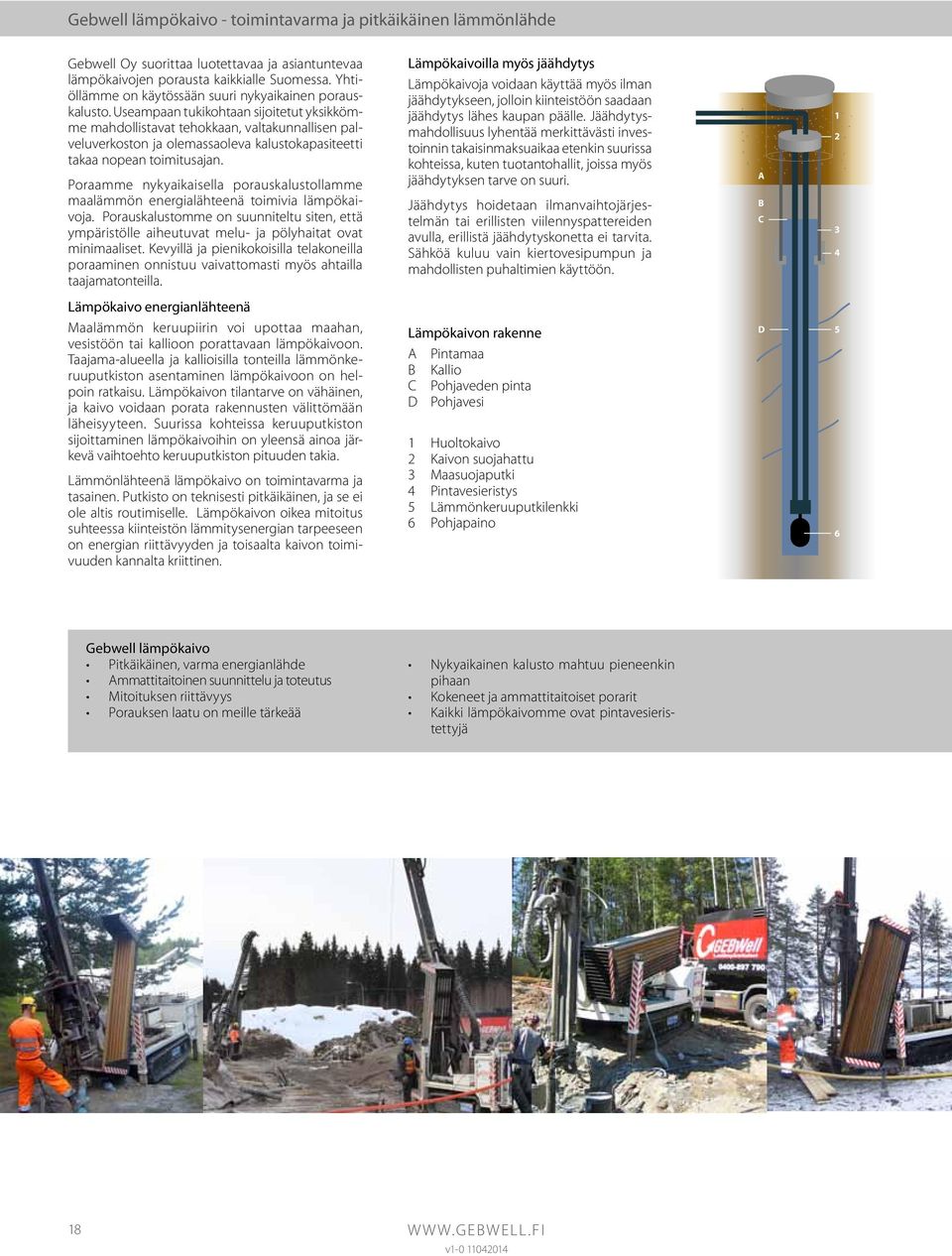

18 Gebwell lämpökaivo - toimintavarma ja pitkäikäinen lämmönlähde Gebwell Oy suorittaa luotettavaa ja asiantuntevaa lämpökaivojen porausta kaikkialle Suomessa. Yhtiöllämme on käytössään suuri nykyaikainen porauskalusto. Useampaan tukikohtaan sijoitetut yksikkömme mahdollistavat tehokkaan, valtakunnallisen palveluverkoston ja olemassaoleva kalustokapasiteetti takaa nopean toimitusajan. Poraamme nykyaikaisella porauskalustollamme maalämmön energialähteenä toimivia lämpökaivoja. Porauskalustomme on suunniteltu siten, että ympäristölle aiheutuvat melu- ja pölyhaitat ovat minimaaliset. Kevyillä ja pienikokoisilla telakoneilla poraaminen onnistuu vaivattomasti myös ahtailla taajamatonteilla. Lämpökaivoilla myös jäähdytys Lämpökaivoja voidaan käyttää myös ilman jäähdytykseen, jolloin kiinteistöön saadaan jäähdytys lähes kaupan päälle. Jäähdytysmahdollisuus lyhentää merkittävästi investoinnin takaisinmaksuaikaa etenkin suurissa kohteissa, kuten tuotantohallit, joissa myös jäähdytyksen tarve on suuri. Jäähdytys hoidetaan ilmanvaihtojärjestelmän tai erillisten viilennyspattereiden avulla, erillistä jäähdytyskonetta ei tarvita. Sähköä kuluu vain kiertovesipumpun ja mahdollisten puhaltimien käyttöön. A B C Lämpökaivo energianlähteenä Maalämmön keruupiirin voi upottaa maahan, vesistöön tai kallioon porattavaan lämpökaivoon. Taajama-alueella ja kallioisilla tonteilla lämmönkeruuputkiston asentaminen lämpökaivoon on helpoin ratkaisu. Lämpökaivon tilantarve on vähäinen, ja kaivo voidaan porata rakennusten välittömään läheisyyteen. Suurissa kohteissa keruuputkiston sijoittaminen lämpökaivoihin on yleensä ainoa järkevä vaihtoehto keruuputkiston pituuden takia. Lämmönlähteenä lämpökaivo on toimintavarma ja tasainen. Putkisto on teknisesti pitkäikäinen, ja se ei ole altis routimiselle. Lämpökaivon oikea mitoitus suhteessa kiinteistön lämmitysenergian tarpeeseen on energian riittävyyden ja toisaalta kaivon toimivuuden kannalta kriittinen. Lämpökaivon rakenne A Pintamaa B Kallio C Pohjaveden pinta D Pohjavesi 1 Huoltokaivo 2 Kaivon suojahattu 3 Maasuojaputki 4 Pintavesieristys 5 Lämmönkeruuputkilenkki 6 Pohjapaino D 5 6 Gebwell lämpökaivo Pitkäikäinen, varma energianlähde Ammattitaitoinen suunnittelu ja toteutus Mitoituksen riittävyys Porauksen laatu on meille tärkeää Nykyaikainen kalusto mahtuu pieneenkin pihaan Kokeneet ja ammattitaitoiset porarit Kaikki lämpökaivomme ovat pintavesieristettyjä 18

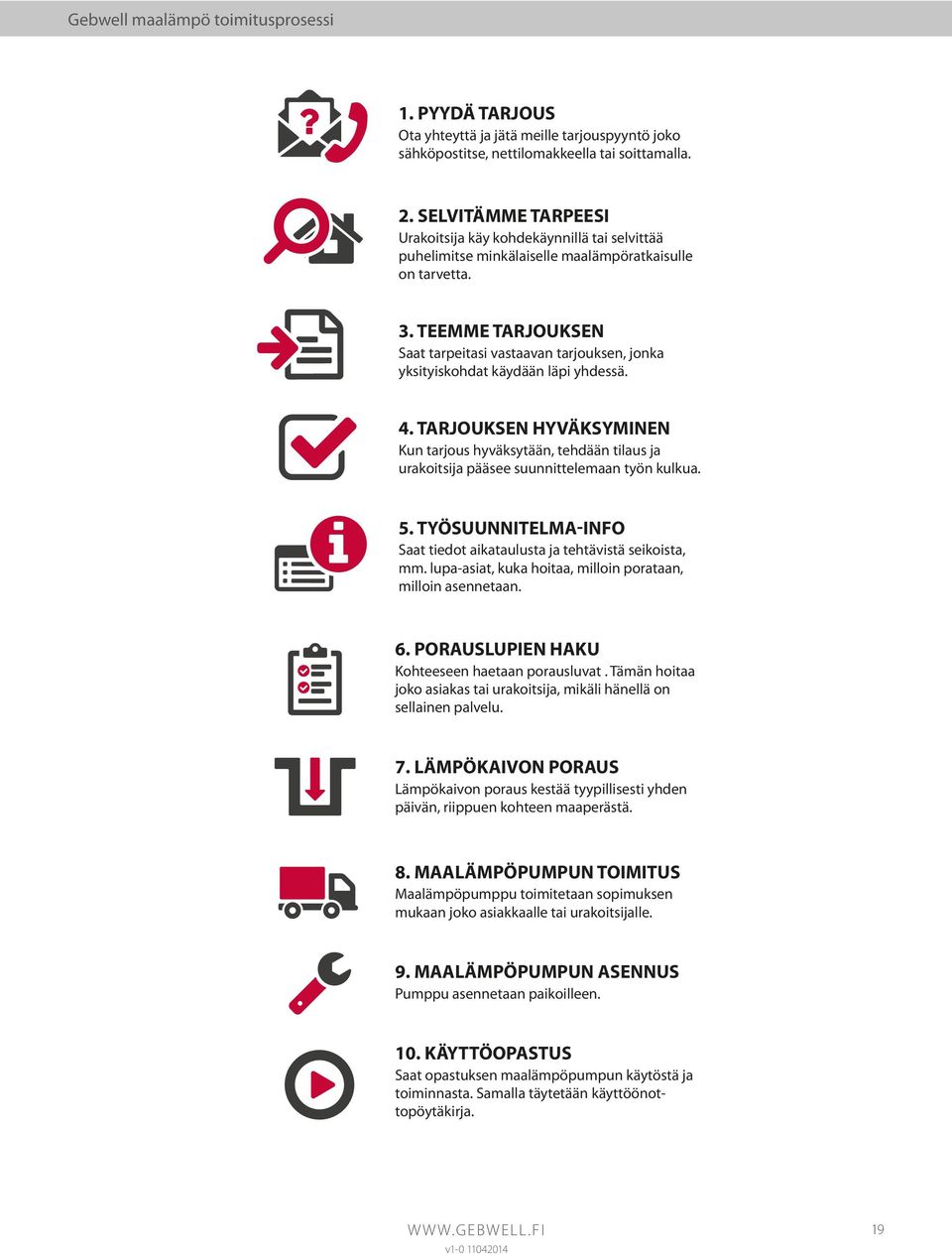

19 Gebwell maalämpö toimitusprosessi 1. PYYDÄ TARJOUS Ota yhteyttä ja jätä meille tarjouspyyntö joko sähköpostitse, nettilomakkeella tai soittamalla. 2. SELVITÄMME TARPEESI Urakoitsija käy kohdekäynnillä tai selvittää puhelimitse minkälaiselle maalämpöratkaisulle on tarvetta. 3. TEEMME TARJOUKSEN Saat tarpeitasi vastaavan tarjouksen, jonka yksityiskohdat käydään läpi yhdessä. 4. TARJOUKSEN HYVÄKSYMINEN Kun tarjous hyväksytään, tehdään tilaus ja urakoitsija pääsee suunnittelemaan työn kulkua. 5. TYÖSUUNNITELMA-INFO Saat tiedot aikataulusta ja tehtävistä seikoista, mm. lupa-asiat, kuka hoitaa, milloin porataan, milloin asennetaan. 6. PORAUSLUPIEN HAKU Kohteeseen haetaan porausluvat. Tämän hoitaa joko asiakas tai urakoitsija, mikäli hänellä on sellainen palvelu. 7. LÄMPÖKAIVON PORAUS Lämpökaivon poraus kestää tyypillisesti yhden päivän, riippuen kohteen maaperästä. 8. MAALÄMPÖPUMPUN TOIMITUS Maalämpöpumppu toimitetaan sopimuksen mukaan joko asiakkaalle tai urakoitsijalle. 9. MAALÄMPÖPUMPUN ASENNUS Pumppu asennetaan paikoilleen. 10. KÄYTTÖOPASTUS Saat opastuksen maalämpöpumpun käytöstä ja toiminnasta. Samalla täytetään käyttöönottopöytäkirja. 19

20 Kotimainen ympäristöystävällisen lämmityksen ja jäähdytyksen ammattilainen Gebwell Oy y-tunnus Patruunapolku 5, Leppävirta puh faksi ISO 9001 laatusertifikaatti Gebwell Oy pidättää oikeuden muutoksiin.
