1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä.... Pakkausmateriaalin hävittäminen..... Käytöstä poistetun laitteen hävittäminen.... Ympäristön ja energian säästövinkkejä... Yleisiä turvallisuusohjeita..... Tällainen on uusi pyykinpesukoneesi..... Ohjaustaulu Näyttöruutu... Ennen ensimmäistä pesukertaa.... Pyykinpesukoneen valmistelut Pyykin esivalmistelu, lajittelu ja asettaminen pesukoneeseen.. Pyykin esivalmistelu. Pyykin lajittelu Likaisuusasteet..... Pyykin asettaminen koneeseen Pesu ja huuhteluaineet. Pesuainemäärän annostelu Pesu /huuhtelu aineiden annostelu.. Pesuohjelmat ja toiminnot.... Ohjelmavalitsin..... Lisätoiminnot - valitsimet Peseminen perusasetuksilla..

3 Kun haluat muuttaa perusasetuksia. Taulukko..... Linkousnopeus..... Ajastusaika Lapsilukko.... Pesun aikana.... Ohjelman muuttaminen... Ohjelman keskeyttäminen. Erikoiskäyttö..... Liotus... Tärkkäys..... Värjäys Värin poisto... Demo ohjelmat...

4 Puhdistus ja hoito. Koneen ulkopinnan, ohjaustaulun ja vedenottoletkun puhdistus..... Pesurummun puhdistus Pesuainekotelon puhdistus..... Poistopumpun puhdistus.. Tulovesisihtien puhdistus Kalkinpoisto... Ohjeita käyttöhäiriöiden varalle..... Viannäytöt.... Kulutustiedot Huoltopalvelu.... Pyykinpesukoneen sijoitus, liitäntä ja kuljetus... Turvallisuusohjeita Toimituksen sisältyvät tarvikkeet. Mitat.... Sijoitusalusta.. Kuljetustukien poisto..... Ennen kuljetustukien poistamista..... Kuljetustukien poisto..... Kuljetustukien säilyttäminen....

5 Letkujen ja johtojen pituudet.... Vesiliitäntä.... Suoristaminen Sähköliitäntä.. Kuljetus, esim. muuton yhteydessä... Hakemisto. pyykinpesukone joutuu ennen tehtaalta läh töä lopputarkastukseen, missä tarkastetaan huolelli sesti koneen toiminta ja että se on moitteettomassa kunnossa. Kun Sinulla on kysyttävää - etenkin pyykin pesukoneen sijoitukseen ja asennukseen liittyviä kysy myksiä - käänny huoltopalvelumme puoleen. Lisätietoja ja tuotevalikoiman löydät internet sivuiltamme: hausgeraete. de Lue käyttö ja asennusohjeet sekä kaikki muut pesu koneen mukana olevat tiedotteet ja toimi niiden mu kaisesti. Tämä käyttö ja asennusohje pätee erimallisille pesu koneille. Eroihin viitataan kyseisissä kohdissa. Säilytä kaikki ohjeet myöhempää käyttötarvetta tai laitteen mahdollista uutta omistajaa varten. 4 Hävittämisohjeita Pakkausmateriaalin hävittäminen Kuljetussyistä uusi pesukoneesi on pakattu sitä suo jaavaan pakkaukseen. Kaikki koneen pakkauksessa käytetyt materiaalit ovat ympäristöystävällisiä ja ne voidaan kierrättää. Osallistu ympäristöystävälliseen jätehuoltoon toimittamalla pakkausmateriaali kierrätykseen. Lähempiä tietoja hävittämismahdollisuuksista saat alan liikkeistä sekä kunnan tai kaupungin virastosta, jätehuoltoasioista vastaavilta henkilöiltä. d Tukehtumisvaara! Älä anna pakkausta ja sen osia lasten leikkeihin. Kar tonki ja muovi saattavat aiheuttaa väärinkäytettynä tukehtumisvaaran. Käytöstä poistetun laitteen hävittäminen Käytöstä poistetut laitteet voidaan kierrättää! Toimitta malla laitteet kierrätykseen saadaan arvokkaita raaka aineita uudelleen käytettäväksi. d Hengenvaara! Irrota käytöstä poistetun pesukoneen verkkopistoke pistorasiasta. Katkaise liitäntäjohto ja irrota se pistok keineen koneesta. Riko täyttöluukun lukko, jotta lapset leikkiessään eivät jää vahingossa pesukoneeseen ja joudu hengen vaaraan. 5 Ympäristön ja energian säästövinkkejä Pyykinpesukoneesi kuluttaa vain vähän vettä, ener giaa ja pesuaineita. Näin ympäristö kuormittuu vähemmän ja pyykinpesu on taloudellista. Koneen ku lutustiedot ovat sivulla 51. Säästövinkkejä Näin peset taloudellisesti ja ympäristöystävällisesti: q Käytä hyväksi suositeltua täyttömäärää. Pesuohjelmakohtainen täyttömääräsuositus tu lee näkyviin näyttöruutuun. Kun peset pieniä pyykkimääriä, veden ja ener giankulutus vähenee automaattisesti määräauto matiikan ansiosta. q Valitse pesuohjelma Kirjopyykki 60 C Tahrat ohjelman Valkopyykki 90 C asemasta. Pidem män pesuajan ansiosta päästään tässä 60 C oh jelmassa samaan pesutulokseen kuin 90 C ohjel massa sähkönkulutuksen ollessa huomattavasti pienempi. q Älä käytä esipesua, kun pyykki on vähän tai nor maalisti likaista. q Annostele pesuaine pyykin likaisuuden ja mää rän sekä veden kovuuden mukaan. Noudata pe suainevalmistajan ohjeita. q Jos kuivaat pyykin pesun jälkeen kuivausrummus sa, valitse linkousnopeus kuivausrummun valmi stajan ohjeiden mukaisesti. 6 Yleisiä turvallisuusohjeita Pyykinpesukoneesi on tarkoitettu - Vain kotitalouskäyttöön, - Konepesun kestävien tekstiilien pesuun, - Käytettäväksi kylmän vesijohtoveden ja tavallisten konepesuun soveltuvien pesu ja hoitoaineiden kanssa. Älä jätä lapsia yksinään pesukoneen lähelle. Pidä kotieläimet loitolla pesukoneesta.

6 Älä laita verkkopistoketta pistorasiaan tai irrota sitä pistorasiasta kostein käsin. Irrota verkkopistoke pistorasiasta pistokkeesta vetä mällä. Älä vedä liitäntäjohdosta. Kun peset korkeissa lämpötiloissa, älä koske täyttö luukkuun. Varo ettet polta itseäsi, kun kone poistaa kuumaa pe suvettä. Älä nouse pesukoneen päälle. Älä nojaa aukiolevaan täyttöluukkuun. 7 Tällainen on uusi pyykinpesukoneesi Pesu /huuhteluaineiden annostelu Lokero I: Esipesun pesuaineen tai tärkin annosteluun. Lokero II: Varsinaisen pesun, vedenpehmennysaineen, liotusaineen, valkaisuaineen tai tahranpoistoaineen annosteluun. Lokero 2: Huuhtelu ja viimeistelyaineen annosteluun (annostele korkeintaan jakajan 1 alareunaan asti). Täyttöluukun avaaminen... ja sulkeminen Huoltoluukku 8 Ohjaustaulu Valitsin M Tästä käynnistetään pesu (pesuohjelman pitää olla valittuna). Ohjelmavalitsin Tästä kytketään pesukone päälle ja pois päältä ja valitaan pesuohjelma. Valitsinta voi kääntää kumpaankin suuntaan. Ohjelmavalitsin ei liiku pesuohjelman aikana ohjelman kulkua ohjataan elektronisesti. Lisätoimintojen valitsimet (haluttaessa voidaan peruspesuohjelman lisäksi valita toiminnot) P: Esipesu e: Helläv. linkous K: Ylimääräinen huuhtelukerta v: Tehopesu Voit yhdistellä lisätoimintoja milloin tahansa. Valitsimien merkkivalot syttyvät, kun lisätoiminnot käynnistyvät. Kytke lisätoiminto pois päältä painamalla valitsinta uudelleen. Merkkivalo sammuu. Näyttöruutu Näyttöruudussa esillä valitut tai muutettavat asetukset (esim. linkousnopeus, käynnistymisaika, lapsilukko, suositeltu täyttömäärä) sekä ohjelmanvaiheet. Valitsin B Tästä valitaan linkousnopeus tai pesu ilman linkousta. Valitsin W Tästä valitaan käynnistymisaika (ohjelma käynnistyy myöhemmin). 9 Näyttöruutu Ohjelmavaiheen näyttö Näyttö P Q K B Esipesu Peseminen Huuhtelu Linkous/ Veden poisto Näyttöpalkki : G Yliannostus Lapsilukko Huomautuksia näkyy, kun toiminto on valittu ei näy, jos valittu erikoisohjelma: Huuhtelu, Linkous tai Veden poisto ei näy, jos valittu erikoisohjelma: Linkous tai Veden poisto ei näy, jos valittu toiminto»---«(ei linkousta) osoittaa ohjelman etenemisen näkyy, jos pesuainetta on annosteltu liikaa näkyy, kun toiminto on valittu ei näy, jos valittu erikoisohjelma: Huuhtelu, Linkous tai Veden poisto ohjelman maksimi linkousnopeus tai valittu nopeus arvioitu ohjelman kestoaika valittu käynnistymisaika 6,0 kg* Suositeltu täyttömäärä 1200* Linkousnopeus tai ---* Ei loppulinkousta 1:17* Ohjelman kestoaika muut näytöt tässä kohtaa: 1'h* Käynnistymisaika -0- Ohjelma päättynyt tai --- ohjelma päättynyt ilman loppulinkousta tai F02* Viannäyttö katso sivu 46 * Näyttöesimerkki 10 Ohjelmavaiheen näyttö Ensimmäinen symbolirivi ja sen alapuolella oleva näyttöpalkki muodostavat ohjelmavaiheiden näytön. Näyttöpalkki koostuu kehysreunasta ja useammasta osapalkista. Ohjelman valinnan jälkeen näkyviin tulevat eri ohjelma vaiheiden symbolit. Näyttöpalkin kehysreunus alkaa vilkkua sen merkiksi, että ohjelma pitää käynnistää. Ohjelman käynnistyksen jälkeen näkyviin tulee lähes tyhjä palkki, joka täyttyy segmenteillä vasemmalta oi kealle pesuohjelman aikana. Symbolit näkyvät näytössä niihin kuuluvan ohjelmavai heen aikana, ja ne sammuvat kysivalmistelu, lajittelu ja asettaminen pesukoneeseen Pyykin esivalmistelu Huom Vieraat esineet (esim. kolikot, paperiliittimet, neulat, naulat) voivat vahingoittaa pestäviä tekstiilejä tai pesu koneen osia (esim. pesurumpua). q Tyhjennä taskut. q Harjaa taskuissa ja käänteissä oleva hiekka pois. q Sulje vetoketjut, napit ja nepparit. q Irrota verhoista pidikkeet tai sido ne pesupussin sisälle. q Pese pesupussin sisällä: - hellävaraisen pesukäsittelyn vaativat tekstiilit, kuten sukkahousut, verhot, - pienet vaatekappaleet, kuten sukat tai nenälii nat, - kaarituelliset rintaliivit (kaarituet voivat irrota pe sun aikana ja aiheuttaa vaurioita). q Pese housut, neuleet ja trikoovaatteet ylösalaisin. 14 Pyykin lajittelu Värin ja likaisuusasteen mukaan Huom Älä pese uusia värillisiä tekstiilejä yhdessä muun pyy kin kanssa. Uusista tekstiileistä voi irrota väriä, jo ka värjää muun pyykin. Pese valkoinen ja värillinen pyykki erikseen. Pese sen tähden valkoinen ja värillinen pyykki erikseen. Likaisuusasteet vähän likainen Pyykissä ei näy likaa eikä tahroja. Tekstiileissä on ehkä hieman hienhajua. - Kevyet kesä ja urheiluvaatteet, joita on pidetty vain muutamia tunteja. - T paidat, paidat, paitapuserot, joita on pidetty ko ko päivän. - Vuodevaatteet, vieraspyyheliinat, joita on käytetty yhden päivän. normaalisti likainen Pyykissä näkyy likaa ja/tai tekstiileissä on joitakin tah roja, jotka eivät ole kovin pinttyneitä. - T paidat, paidat, paitapuserot, jotka ovat erittäin hikisiä tai joita on käytetty useamman kerran. - Alushousut, joita on pidetty yhden päivän. - Astiapyyheliinat, käsipyyhkeet, vuodevaatteet, jot ka ovat ollet käytössä yhden viikon. - Verhot, joissa ei ole tupakansavua ja jotka ovat olleet käytössä ½ vuotta. 15 erittäin likainen Pyykissä näkyy likaa ja/tai tahroja. - Keittiöpyyhkeet, jotka ovat olleet käytössä yh den viikon. - Kankaiset lautasliinat. - Vauvojen kuolalaput. - Lastenvaatteet tai jalkapallotrikoot ja housut, jois sa on ruoho ja multatahroja. - Työvaatteet kuten mekaanikon haalarit, leipu rin ja lihakauppiaan työvaatteet. tyypillisiä tahroja - Ihosta lähtevä rasva, ruokaöljyt/ rasvat, kastikkeet, mineraaliöljy, vahat (rasva /öljypitoiset). - Tee, kahvi, punaviini, hedelmät, vihannekset (val kaistavat tahrat). - Veri, kananmuna, maito, tärkki (sisältävät munan valkuaista, hiilihydraatteja). - Noki, multa, hiekka (pigmentit), tennisvaatteet, jo issa on punaista hiilimurskaa. Tahranpoisto Poista/käsittele tahrat heti, kun ne vielä ovat tuoreita. Painele ensin tahraa saippuaveteen kostutetulla liinal la. Älä hankaa.

7 Pese sitten tekstiili sopivalla pesuohjelmalla. Pinttyneet ja kuivuneet tahrat voivat joskus poistua vasta usean pesukerran jälkeen. 16 Pyykin lajittelu hoito ohjemerkintöjen mukaan Pese koneessa vain tekstiilejä, joissa on seuraavia hoito ohjemerkintöjä. abcde fgh kulutusta kestävät, valkopesuun soveltuvat tekstiilit jotka ovat esim. puuvillaa tai pellavaa, siliävät tekstiilit jotka ovat esim. puuvillaa, pellavaa, sekoitekuitua tai synteettistä materiaalia kflg hellävaraisen pesun vaativille tekstiileille esim. silkki, satiini, synteettiset materiaalit tai sekoite kuidut (esim. verhot) 6kflg käsinpestäville tai konepesun kestäville tekstiileille, jotka ovat villaa tai villasekoitetta esim. kasmir, mohair tai angora, sopii myös käsipesun kestävälle silkille Kun tekstiileissä on seuraavia hoito ohjemerkintöjä, niitä ei saa pestä koneessa: B = Ei vesipesua 17 Pyykin asettaminen koneeseen d Räjähdysvaara! Tekstiilit, jotka on ennen konepesua käsitelty liuotteita sisältävillä puhdistusaineilla, esim. tahrapoistoaineella, voivat aiheuttaa räjähdyksen pesukoneessa. Huuhtele tällaiset tekstiilit huolellisesti käsin ennen koneeseen laittamista. Huom Pesurummussa olevat vieraat esineet voivat vahingoit taa pyykkiä. Tarkista ennen pyykin asettamista konee seen, ettei pesurummussa ole vieraita esineitä. q Avaa täyttöluukku. q Aseta lajiteltu pyykki rumpuun väljästi, suuria ja pieniä vaatekappaleita sekaisin. Erikokoiset vaa tekappaleet jakautuvat tasaisemmin rummun sisäl lä lingottaessa. Erikokoiset vaatekappaleet jakautuvat tasaisem min rummun sisällä lingottaessa. i Älä ylitä suositeltua täyttömäärää. Kun koneessa on liikaa pyykkiä pesutulos jää heikoksi ja pyykki rypistyy helpommin. q Sulje täyttöluukku. Tarkista, että pyykkiä ei jää täyttöluukun ja kumitii visteen väliin. 18 Pesu ja huuhteluaineet Pesuainemäärän annostelu d Myrkytysvaara! Säilytä pesu ja huuhteluaineet poissa lasten ulottuvil ta. Annostele pesuaine q veden kovuuden mukaan. Tietoja veden kovuude sta saat paikalliselta vesilaitokselta. q pyykkimäärän mukaan. q pyykin likaisuusasteen mukaan. Löydät tietoa likaisuusasteesta alkaen sivulta 15. q pesuaineen valmistajan ohjeiden mukaan. Oi kein annosteltuna pesuaine kuormittaa vähemmän luontoa ja pesutuloksesta tulee hyvä. Täytä nestemäinen pesuaine sopivaan annosteluas tiaan, esim. pesupalloon. Jos pesuainetta on liian vähän: - Pyykki ei puhdistu kunnolla ja muuttuu ajan mit taan harmaaksi ja kovaksi. - Pyykin pinnalle voi jäädä nyppyjä. - Lämmitysvastus kalkkeutuu. Jos pesuainetta on liikaa: - Ympäristö kuormittuu. - Vaahtoa muodostuu runsaasti pesun aikana, jol loin mekaaninen pesuvaikutus heikkenee. Tästä johtuen pesu ja huuhtelutulos saattavat huonontua. 19 Pesu /huuhtelu aineiden annostelu Lokero I Esipesun pesuaineen tai tärkin annosteluun. Lokero II Varsinaisen pesun pesuaineen, vedenpehmennysai neen, liotusaineen, valkaisuaineen tai tahranpoistoai neen annosteluun. Lokero 2 Huuhtelu ja viimeistelyaineen annosteluun (annos tele korkeintaan jakajan 1 alareunaan asti). i Laimenna huuhtelu ja viimeistelyaine vedellä sen ollessa tiivistettä tai paksua (vältyt tukkeutumisilta). q Vedä pesuainekotelo ulos vasteeseen asti. q Annostele pesu ja/tai huuhteluaine. q Sulje pesuainekotelo. 20 Pesuohjelmat ja toiminnot Ohjelmavalitsin Valitse haluamasi pesuohjelma ohjelmataulukko. katso myös erillinen Ohjelmassa Valko /kirjopyykki tekstiilit lingotaan maksimilinkousnopeudella. Ohjelmissa Siliävät, Pika+Mix, Hienopesu/Silkki ja Villa tekstiilit lingotaan alhaisemmalla nopeudella, jolloin pyykin käsittely on hellävaraisempaa. i Ohjelmat on optimoitu pesuajaltaan vain vähän likaisille tekstiileille. Kun tekstiilit ovat erittäin likai sia, vähennä täyttömäärää tai paina valitsinta v! Peruspesuohjelmat Kirjopyykki 30, 40, 60 C Kulutusta kestäville tekstiileille, jotka ovat esim. puuvil laa tai pellavaa. Kirjopyykki 60 C Tahrat Tahraisille ja likaisille tekstiileille, jotka ovat esim. puu villaa tai pellavaa. Pesuohjelma, joka säästää energiaa ja vettä. Pidem män pesuajan ansiosta päästään tässä 60 C ohjel massa samaan pesutulokseen kuin 90 C pesuohjel massa sähköä ja vettä säästäen. Valkopyykki 90 C Paljon sähköä kuluttava ohjelma valkopesun kestäville tekstiileille, jotka ovat esim. puuvillaa tai pellavaa. Kuumaan pesuveteen lisätään ennen veden poistami sta noin 7 litraa kylmää vettä poistovesiputkien suo jaamiseksi. Siliävät 30, 40, 60 C Siliäville tekstiileille, jotka ovat esim. puuvillaa, pella vaa, synteettistä materiaalia tai sekoitekuitua. i Sopii myös pikaohjelmaksi. 21 Pika+Mix 30 C Ohjelma on optimoitu pesuajaltaan vain vähän likaisille tekstiileille, jotka ovat puuvillaa ja siliäviä materiaaleja. Erityyppisiä materiaaleja voidaan pestä samanaikaise sti. Sopii myös uusien tekstiilien pesuun ennen niiden en simmäistä käyttökertaa. i Pese sen tähden valkoinen ja värillinen pyykki erik seen. Uusista tekstiileistä voi irrota väriä, joka värjää muun pyykin. Lyhyt pesuaika. Hienopesu/Silkki 30 C Hellävaraisen pesun vaativille tekstiileille, jotka ovat esim. silkkiä, satiinia, synteettistä materiaalia tai sekoi tekuitua (esim. verhot). Hienopesuvaihe 30 C asteessa käsinpestävälle ja konepesun kestävälle silkille. i Tällaisia tekstiilejä ei pitäisi pestä yhdessä kar keampilaatuisten tekstiilien kanssa. Huuhteluvaiheiden välissä ei ole linkousta. Villa kylmä, 30 C Käsinpestäville tai konepesun kestäville tekstiileille, jotka ovat villaa tai villasekoitetta, esim. kasmir, mo hair tai angora. Sopii myös käsipesun kestävälle silkille Lisäohjelmat Huuhtelu Huuhteluvaihe, jonka jälkeen linkous, käsinpestyn pyykin huuhtelemiseen tai tärkkäämiseen. Voit valita ylimääräisen huuhtelukerran painamalla va litsinta K. Alhaisempi linkousnopeus. Linkous Linkousvaihe, jonka voi käynnistää ohjelman päätyt tyä, kun näyttöruudusta on valittu toiminto»---«(ei linkousta), tai käsinpestyn pyykin linkoamiseen valitun linkousnopeuden mukaan.

8 Pesuvesi tai huuhteluvesi pumpataan pois ennen linkousta. Alhaisempi linkousnopeus. Veden poisto Huuhteluvesi poistetaan koneesta, kun näyttöruudus ta on valittu toiminto»---«(ei linkousta), hellävarai sen käsittelyn vaativille tekstiileille. 23 Lisätoiminnot valitsimet P Erittäin likaisille, kulutusta kestäville tekstiileille, jot ka ovat esim. puuvillaa tai pellavaa. Esipesun lämpötila on noin 30 ºC. Villaohjelmaan ei voi valita esipesua. i Kun esipesu keskeytetään, pesuvesi poistuu ko neesta, ja ohjelma jatkuu varsinaisella pesuvaiheel la. e Hellävarainen linkousvaihe, joka käynnistyy alhaisem malla nopeudella. Linkousvaiheen jälkeen pyykki pöy hitään. Linkouksen jälkeen pyykki ei painu kasaan rummussa, jolloin rypistyminen vähenee. Ylimääräinen huuhteluvaihe. Pesuaika pitenee vastaavasti. Käyttösuositus: paikkakunnilla, joissa vesi on hyvin pehmeää. K 24 v Pesuvaiheen kestoaika pitenee, jolloin erittäin likainen pyykki tai 6 kilon valko /kirjopyykki pestään entistä tehokkaammin. Valitse tehopesu normaalin pesuohjelman lisäksi, kun peset pyykkiä, jonka määrä ja likaisuusaste ovat seuraavat: Pyykki määrä 6 kg Pesuohjelma ja valitsin v Kirjopyykki 30, 40, 60 ºC Kirjopyykki 60 ºC Tahrat Valkopyykki, 90 ºC Kirjopyykki 30, 40, 60 ºC Kirjopyykki 60 ºC Tahrat Siliävät 30, 40, 60 ºC Pika+Mix 30 ºC Hienopesu/Silkki 30 ºC Villa kylmä, 30 ºC Likaisuusasteet vähän normaalisti likainen normaalisti likainen, tahroja normaalisti likainen normaalisti erittäin likainen normaalisti - erittäin likainen, tahroja max. g 5 kg max. 3 kg g max. 2 kg g normaalisti erittäin likainen Lisätietoja löydät erillisestä pesuohjelmataulukosta. 25 Peseminen perusasetuksilla Koneeseen valitut perusasetukset on säädetty opti maaliksi valitulle pesuohjelmalle. Kun et halua muuttaa perusasetuksia: q Avaa vesihana. Esimerkkiohjelma Siliävät 40 ºC: q Aseta ohjelmavalitsin haluamasi pesuohjelman kohdalle (katso myös erillinen pesuohjelmatauluk ko). q Paina tarvittaessa lisätoiminnon(toimintojen) valit sinta(valitsimia). Valitun lisätoiminnon merkkivalo vilkkuu. 26 i Näyttöruudussa näyttöpalkin kehys vilkkuu ja nä kyviin tulevat seuraavat tiedot valitusta ohjelmasta: - ohjelmavaiheiden symbolit, - suositeltu täyttömäärä, - maksimi linkousnopeus, - ohjelman kestoaika. q Aseta pyykki koneeseen ja sulje täyttöluukku. Älä ylitä suositeltua täyttömäärää. q Paina valitsinta M. Pesuohjelma käynnistyy. i Näyttöruudussa näkyy tyhjä näyttöpalkki. Suositeltu täyttömäärä sammuu. Ohjelman edetessä sen jäljellä oleva kestoaika vähenee ja näyttöpalkin osapalkit täyttyvät. Päättyneiden ohjelmavaiheiden symbolit sammuvat. Seuraavassa neuvotaan kuinka toimia, jos haluat luo da henkilökohtaisia asetuksia. 27 Kun haluat muuttaa perusasetuksia Voit muuttaa asetukset pesuvaatimuksia vastaaviksi. Alla on taulukko kaikista asetuksista, jotka voi muut taa. Seuraavilla sivuilla neuvotaan vaihe vaiheelta, mi ten asetukset muutetaan. Taulukko Valitse ohjelma ohjelmavalitsimella. Aseta pyykki koneeseen ja sulje täyttöluukku. Linkousnopeus Sivu 29 tai ei loppulinkousta Ajastusaika Sivu 30 säädettävissä tunnin välein Muuta lisää asetuksia tai paina valitsinta M. Lapsilukon avaaminen Sivu 32 päälle pois 28 Linkousnopeus Voit alentaa näytössä olevan linkousnopeuden. Näytössä oleva maksimi linkousnopeus vaihtelee vali tun pesuohjelman mukaan. q Aseta ohjelmavalitsin haluamasi ohjelman kohdal le. q Paina tarvittaessa lisätoiminnon(toimintojen) valit sinta(valitsimia). Esimerkkiohjelma Siliävät 40 ºC: i Näyttöruudussa näkyvät: - ohjelmavaiheen näyttö, - suositeltu täyttömäärä, - maksimi linkousnopeus, esim. 800, - ohjelman kestoaika. q Aseta pyykki koneeseen ja sulje täyttöluukku. q Paina valitsinta B niin usein, kunnes näyttöön tulee haluamasi linkousnopeus, esim. 600, tai»---«(ei linkousta). i Kun valitset toiminnon»---«(ei linkousta), pyykki jää viimeiseen huuhteluveteen. Ennen kuin voit ottaa pyykin koneesta, on käynnistettävä ohjelma Veden poisto tai Linkous. Nyt voit tehdä lisää muutoksia tai q Paina valitsinta M. Pesuohjelma käynnistyy. i Linkousnopeuden voit muuttaa milloin tahansa painamalla valitsinta B niin kauan, kunnes halua masi nopeus tulee näkyviin. Voit valita toiminnon»---«(ei linkousta), jos ohjel mavaihe huuhtelu ei ole vielä alkanut. 29 Ajastusaika Ajastimella voit päättää, kuinka monta tuntia myöhem min pesuohjelman tulee käynnistyä. q Aseta ohjelmavalitsin haluamasi pesuohjelman kohdalle. q Paina tarvittaessa lisätoiminnon(toimintojen) valit sinta(valitsimia). Esimerkkiohjelma Siliävät 40 ºC: i Näyttöruudussa näkyvät: - ohjelmavaiheen näyttö, - suositeltu täyttömäärä, - maksimi linkousnopeus, - ohjelman kestoaika, 0:47 (47 minuuttia). q Aseta pyykki koneeseen ja sulje täyttöluukku. q Paina valitsinta W, näyttöön ilmestyy 1'h (h=tunti). q Paina valitsinta W niin usein, kunnes näytössä on haluamasi tuntimäärä. i Voit asettaa ajastimen käynnistämään ohjelman 1-19 tunnin kuluttua. Maksimiajaksi voit valita korkeintaan 19'h. Kun ajastusajaksi on valittu 19'h, voit siirtyä»ohjel man kestoaika«tilaan painamalla vielä kerran va litsinta W. 30 Nyt voit tehdä lisää muutoksia tai q Paina valitsinta M. Pesuohjelma käynnistyy. Ajastusaika alkaa heti pienentyä, kun ajastin on käyn nistetty. Ajastuksen etenemisen merkiksi näyttöruud ussa vilkkuu näyttöpalkin ensimmäinen osapalkki' sekä heittomerkki numeron ja h:n välissä. i Näytössä ilmoitetaan tunnin tarkkuudella, kuin ka paljon ajastusta on tarvittaessa uusi ajas tusaika. - Paina valitsinta M. Pesuohjelma Aseta pyykki koneeseen ja sulje täyttöluukku. q Paina valitsinta M. Pesuohjelma Valitse ohjelmavalitsimella uusi Halutessasi voit muuttaa muita asetuksia, katso si vulta 28 alkaen. q Paina valitsinta M.

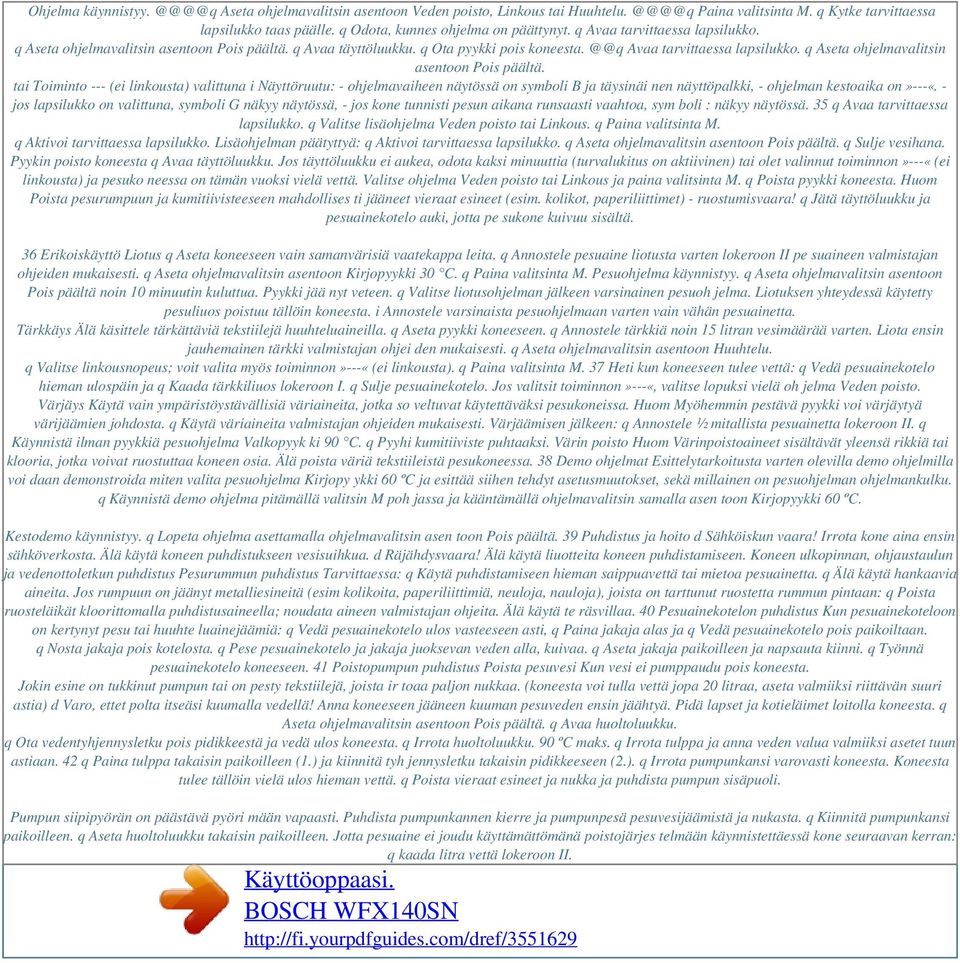

9 Ohjelma käynnistyy. Aseta ohjelmavalitsin asentoon Veden poisto, Linkous tai Huuhtelu. Paina valitsinta M. q Kytke tarvittaessa lapsilukko taas päälle. q Odota, kunnes ohjelma on päättynyt. q Avaa tarvittaessa lapsilukko. q Aseta ohjelmavalitsin asentoon Pois päältä. q Avaa täyttöluukku. q Ota pyykki pois Avaa tarvittaessa lapsilukko. q Aseta ohjelmavalitsin asentoon Pois päältä. tai Toiminto --- (ei linkousta) valittuna i Näyttöruutu: - ohjelmavaiheen näytössä on symboli B ja täysinäi nen näyttöpalkki, - ohjelman kestoaika on»---«. - jos lapsilukko on valittuna, symboli G näkyy näytössä, - jos kone tunnisti pesun aikana runsaasti vaahtoa, sym boli : näkyy näytössä. 35 q Avaa tarvittaessa lapsilukko. q Valitse lisäohjelma Veden poisto tai Linkous. q Paina valitsinta M. q Aktivoi tarvittaessa lapsilukko. Lisäohjelman päätyttyä: q Aktivoi tarvittaessa lapsilukko. q Aseta ohjelmavalitsin asentoon Pois päältä. q Sulje vesihana. Pyykin poisto koneesta q Avaa täyttöluukku. Jos täyttöluukku ei aukea, odota kaksi minuuttia (turvalukitus on aktiivinen) tai olet valinnut toiminnon»---«(ei linkousta) ja pesuko neessa on tämän vuoksi vielä vettä. Valitse ohjelma Veden poisto tai Linkous ja paina valitsinta M. q Poista pyykki koneesta. Huom Poista pesurumpuun ja kumitiivisteeseen mahdollises ti jääneet vieraat esineet (esim. kolikot, paperiliittimet) - ruostumisvaara! q Jätä täyttöluukku ja pesuainekotelo auki, jotta pe sukone kuivuu sisältä. 36 Erikoiskäyttö Liotus q Aseta koneeseen vain samanvärisiä vaatekappa leita. q Annostele pesuaine liotusta varten lokeroon II pe suaineen valmistajan ohjeiden mukaisesti. q Aseta ohjelmavalitsin asentoon Kirjopyykki 30 C. q Paina valitsinta M. Pesuohjelma käynnistyy. q Aseta ohjelmavalitsin asentoon Pois päältä noin 10 minuutin kuluttua. Pyykki jää nyt veteen. q Valitse liotusohjelman jälkeen varsinainen pesuoh jelma. Liotuksen yhteydessä käytetty pesuliuos poistuu tällöin koneesta. i Annostele varsinaista pesuohjelmaan varten vain vähän pesuainetta. Tärkkäys Älä käsittele tärkättäviä tekstiilejä huuhteluaineilla. q Aseta pyykki koneeseen. q Annostele tärkkiä noin 15 litran vesimäärää varten. Liota ensin jauhemainen tärkki valmistajan ohjei den mukaisesti. q Aseta ohjelmavalitsin asentoon Huuhtelu. q Valitse linkousnopeus; voit valita myös toiminnon»---«(ei linkousta). q Paina valitsinta M. 37 Heti kun koneeseen tulee vettä: q Vedä pesuainekotelo hieman ulospäin ja q Kaada tärkkiliuos lokeroon I. q Sulje pesuainekotelo. Jos valitsit toiminnon»---«, valitse lopuksi vielä oh jelma Veden poisto. Värjäys Käytä vain ympäristöystävällisiä väriaineita, jotka so veltuvat käytettäväksi pesukoneissa. Huom Myöhemmin pestävä pyykki voi värjäytyä värijäämien johdosta. q Käytä väriaineita valmistajan ohjeiden mukaisesti. Värjäämisen jälkeen: q Annostele ½ mitallista pesuainetta lokeroon II. q Käynnistä ilman pyykkiä pesuohjelma Valkopyyk ki 90 C. q Pyyhi kumitiiviste puhtaaksi. Värin poisto Huom Värinpoistoaineet sisältävät yleensä rikkiä tai klooria, jotka voivat ruostuttaa koneen osia. Älä poista väriä tekstiileistä pesukoneessa. 38 Demo ohjelmat Esittelytarkoitusta varten olevilla demo ohjelmilla voi daan demonstroida miten valita pesuohjelma Kirjopy ykki 60 ºC ja esittää siihen tehdyt asetusmuutokset, sekä millainen on pesuohjelman ohjelmankulku. q Käynnistä demo ohjelma pitämällä valitsin M poh jassa ja kääntämällä ohjelmavalitsin samalla asen toon Kirjopyykki 60 ºC. Kestodemo käynnistyy. q Lopeta ohjelma asettamalla ohjelmavalitsin asen toon Pois päältä. 39 Puhdistus ja hoito d Sähköiskun vaara! Irrota kone aina ensin sähköverkosta. Älä käytä koneen puhdistukseen vesisuihkua. d Räjähdysvaara! Älä käytä liuotteita koneen puhdistamiseen. Koneen ulkopinnan, ohjaustaulun ja vedenottoletkun puhdistus Pesurummun puhdistus Tarvittaessa: q Käytä puhdistamiseen hieman saippuavettä tai mietoa pesuainetta. q Älä käytä hankaavia aineita. Jos rumpuun on jäänyt metalliesineitä (esim kolikoita, paperiliittimiä, neuloja, nauloja), joista on tarttunut ruostetta rummun pintaan: q Poista ruosteläikät kloorittomalla puhdistusaineella; noudata aineen valmistajan ohjeita. Älä käytä te räsvillaa. 40 Pesuainekotelon puhdistus Kun pesuainekoteloon on kertynyt pesu tai huuhte luainejäämiä: q Vedä pesuainekotelo ulos vasteeseen asti, q Paina jakaja alas ja q Vedä pesuainekotelo pois paikoiltaan. q Nosta jakaja pois kotelosta. q Pese pesuainekotelo ja jakaja juoksevan veden alla, kuivaa. q Aseta jakaja paikoilleen ja napsauta kiinni. q Työnnä pesuainekotelo koneeseen. 41 Poistopumpun puhdistus Poista pesuvesi Kun vesi ei pumppaudu pois koneesta. Jokin esine on tukkinut pumpun tai on pesty tekstiilejä, joista ir toaa paljon nukkaa. (koneesta voi tulla vettä jopa 20 litraa, aseta valmiiksi riittävän suuri astia) d Varo, ettet polta itseäsi kuumalla vedellä! Anna koneeseen jääneen kuuman pesuveden ensin jäähtyä. Pidä lapset ja kotieläimet loitolla koneesta. q Aseta ohjelmavalitsin asentoon Pois päältä. q Avaa huoltoluukku. q Ota vedentyhjennysletku pois pidikkeestä ja vedä ulos koneesta. q Irrota huoltoluukku. 90 ºC maks. q Irrota tulppa ja anna veden valua valmiiksi asetet tuun astiaan. 42 q Paina tulppa takaisin paikoilleen (1.) ja kiinnitä tyh jennysletku takaisin pidikkeeseen (2.). q Irrota pumpunkansi varovasti koneesta. Koneesta tulee tällöin vielä ulos hieman vettä. q Poista vieraat esineet ja nukka ja puhdista pumpun sisäpuoli. Pumpun siipipyörän on päästävä pyöri mään vapaasti. Puhdista pumpunkannen kierre ja pumpunpesä pesuvesijäämistä ja nukasta. q Kiinnitä pumpunkansi paikoilleen. q Aseta huoltoluukku takaisin paikoilleen. Jotta pesuaine ei joudu käyttämättömänä poistojärjes telmään käynnistettäessä kone seuraavan kerran: q kaada litra vettä lokeroon II.

10 q Käynnistä toiminto Veden poisto. 43 Tulovesisihtien puhdistus Kun koneeseen ei tule vettä tai vettä tulee hitaasti. Poista ensin vedenpaine vedenottoletkusta: q Sulje vesihana. q Valitse ohjelmavalitsimella jokin ohjelma (pait si ei Linkous/Veden poisto). q Paina valitsinta M, anna ohjelman käydä noin 40 sekuntia. q Aseta ohjelmavalitsin asentoon Pois päältä. Vesihanan sihdin puhdistus q Irrota letku vesihanasta. q Pese sihti juoksevan veden alla. q Kiinnitä letku takaisin paikoilleen. Pesukoneen sihdin puhdistus q Irrota letku koneen takaseinästä. q Vedä sihti pois paikoiltaan ja pese juoksevan ve den alla. q Kiinnitä sihti takaisin ja liitä letku. q Avaa vesihana ja katso, tuleeko vettä vielä ulos. Jos vettä tulee vielä ulos, tarkista onko sihti oikein paikoillaan. q Sulje vesihana. 44 Kalkinpoisto Huom Kalkinpoistoaineissa on happoja, jotka voivat vahin goittaa pesukoneen osia ja pyykkiä. Kun annostelet pesuaineen oikein, ei kalkinpoisto yleensä ole tarpeen. Jos kalkinpoisto on tarpeen, noudata kalkinpoistoai neen valmistajan ohjeita. 45 Ohjeita käyttöhäiriöiden varalle Toimi näin, jos kone vaatii korjausta tai jos vika ei pois tu alla olevan taulukon ohjeiden avulla q Aseta ohjelmavalitsin asentoon Pois päältä. q Irrota pesukone sähköverkosta. q Sulje vesihana. q Soita huoltoon, katso sivu 52. d Sähköiskun vaara! Korjaukset saa tehdä ainoastaan huoltopalvelu tai val tuutetut huoltomiehet. Viannäytöt Näyttöruudun teksti ja mallista riippuen lisäksi äänimerkki F01 Mahdollinen syy Toimenpide Täyttöluukku ei ole kunnolla kiinni. Tarkista, onko luukun välissä vaatekappaleita; Sulje täyttöluukku. Avaa vesihana. Korjaa vika. Puhdista sihti, katso sivu 44. Korjaa vika. Puhdista pumppu, katso sivu 42; Puhdista viemäriputki ja/tai vedenpoistoletku. F02 Vesihanaa ei ole avattu. Vedenottoletku mutkalla tai jäänyt puristuksiin. Vedenpaine liian alhainen. Vedenpaine liian alhainen. F04 Jokin esine on tukkinut poistopumpun; Viemäriputki tai poistoletku on tukossa. 46 Käyttöhäiriöt Täyttöluukku ei avaudu. Syy Koneessa on vielä vettä, valittu toiminto»---«(ei linkousta). Turvalukitus on aktiivinen. Toimenpide Valitse Veden poisto tai Linkous. Odota 2 minuuttia. Pesuainekotelossa on p pesuainejäämiä. j Pesuaine on kosteaa tai kokkareista. Puhdista pesuainekotelo ja kuivaa, katso sivu 41. Annostele nestemäiset pesuaineet annosteluastiaan, esim. pesupalloon. Käytetty pesuainetabletteja, jotka liukenevat heikosti veteen. Pienennä tabletit ennen kuin laitat ne lokeroon II. Käynnistä ohjelma Valkopyykki 90 ºC ilman pyykkiä. Käytä valkopesuun tarkoitettua pyykinpesuainetta. Kytke päälle/vaihda sulake. Soita huoltoon, jos häiriö toistuu usein. Sähkökatko. Pesuohjelma jatkuu, kun sähköt ovat taas päällä. Jos pyykki pitää poistaa koneesta, toimi kuten kohdassa Poistopumpun puhdistus, katso sivu 42. Tarkista, onko luukun välissä vaatekappaleita. Sulje täyttöluukku (sen pitää napsahtaa kiinni kuuluvasti). Koneessa on paha haju. Pyykkiä on pesty usein alhaisissa lämpötiloissa ja/tai nestemäisellä pyykinpesuaineilla. Sulake on p palanut. Merkkivalot eivät p pala. Pistoke ei ole kunnolla pistorasiassa. Ohjelma ei käynnisty. Täyttöluukku ei ole kunnolla kiinni. Ohjelma ei käynnisty. Valitsinta M ei ole painettu. Paina valitsinta M. Vesihanaa ei ole avattu. Avaa vesihana. Koneeseen ei tule vettä taii pesuaine eii h h d i huuhtoudu Vedenottoletku mutkalla tai jäänyt puristuksiin. koneeseen. koneeseen Vedenpaine liian alhainen. Puhdista sihti, katso alkaen sivulta 44. Pesuaine ei huuhtoudu koneeseen lokerosta I. Valittu ohjelma, jossa ei ole esipesua. Valitse ohjelma esipesun kanssa. 47 Käyttöhäiriöt Vesi ei tule näkyviin rummussa. Vesi ei pumppaudu kokonaan koneesta. Syy Toimenpide Tämä ei ole mikään vika. Vesi on koneessa luukusta näkyvän alueen alapuolella. Jokin esine on tukkinut poistopumpun. On pesty tekstiilejä, joista irtoaa paljon nukkaa. Viemäriputki tai poistoletku on tukossa. Puhdista pumppu, katso alkaen sivulta 42. Puhdista viemäriputki ja/tai vedenpoistoletku. Kiristä kierrekiinnitys. Vaihda poistoletku. Kaada ruokalusikallinen huuhteluainetta ½ litraan vettä sekoitettuna pesuainekotelon lokeroon II. Annostele pesuainetta seuraavalla kerralla vähemmän tai käytä pyykinpesukoneisiin soveltuvaa pesuainetta. Pyykki ei ole jakautunut tasaisesti Vältä pesemästä kerralla vain suuria rumpuun, koska isot vaatekappaleet vaatekappaleita. ovat kietoutuneet rullalle pesussa. Turvallisuussyistä koneen automatiikka estää linkouksen suurella nopeudella. Valitsin e painettuna alhaisempi linkousnopeus katso sivu 24. Valittu ohjelma Huuhtelu tai Linkous - alhaisempi linkousnopeus katso sivu 23. Tämä ei ole mikään vika. Epätasapainon tunnistus yrittää jakaa pyykkiä tasaisemmin käynnistämällä linkouksen monta kertaa. Vettä valuu ulos koneen alta. Pesuainekotelosta tulvii vaahtoa. Ohjelman päätyttyä y näyttöön tulee symboli :. : Vedenottoletkun kierrekiinnitys vuotaa. Vedenpoistoletku vuotaa. Käytetty liian paljon pyykinpesuainetta tai pesuainetta, joka ei sovellu pyykinpesukoneisiin. Pyykkiä ei lingottu kunnolla. Linkoustulos ei ole riittävän h ä ii ä ä hyvä. Linkous käynnistyy useita kertoja. 48 Käyttöhäiriöt Ohjelma kestää normaalia kauemmin. Syy Tämä ei ole mikään vika. Epätasapainon tunnistus yrittää jakaa pyykkiä tassaisemmin käynnistämällä linkouksen monta kertaa. Vaahdon tunnistus on käynnistänyt ylimääräisen huuhteluvaiheen vaahdon vähentämiseksi. Toimenpide Epätasapainon välttämiseksi kannattaa pestä aina yhdessä suuria ja pieniä vaatekappaleita. Annostele pesuaine oikein seuraavalla kerralla. Valitse sopiva pesuohjelma ja paina valitsinta v tai vähennä pyykin määrää. Annostele pesuaine valmistajan ohjeiden mukaan. Valitse heti toiminto Huuhtelu tai harjaa vaaleat läiskät pois, kun pyykki on kuivunut. Annostele seuraavalla kerralla enemmän pesuainetta ja valitse tekstiileille suurin sallittu lämpötila. Pesutulos ei ole hyvä. Pyykki oli likaisempaa kuin tavallisesti tai suositeltu täyttömäärä ylittyi.

11 Pesuainetta oli annosteltu liian vähän. Pyykissä on pesuainejäämiä. Joissakin fosfaatittomissa pesuaineissa on aineksia, jotka eivät liukene veteen, ja ne näkyvät pyykissä vaaleina tahroina. Jäljet ovat jääneet voiteista, rasvoista tai öljyistä. Pyykissä on harmaita jäämiä. Ohjelman kestoaika muuttuu ohjelman aikana Ohjelma kestää tavallista lyhyemmän ajan Tämä ei ole mikään vika. Katso myös ohjeet kappaleessa Näyttöruutu, Ohjelman kestoaika, alkaen sivulta 12. Tämä ei ole mikään vika. Kun koneessa on vain vähän pyykkiä, on mahdollista, että pesuaika lyhenee noin 30 minuuttia valitun pesuohjelman mukaan. 49 Käyttöhäiriöt Ohjelma kestää tavallista kauemmin Syy Pesuainetta on annosteltu liian paljon, jolloin vaahtoa on muodostunut liikaa. Kone on käynnistänyt ylimääräisen huuhtelu ja linkousvaiheen, jotta huuhtelutuloksesta tulisi riittävän hyvä. Ohjelman päätyttyä näyttöön tulee symboli :. Toimenpide Annostele seuraavalla kerralla vähemmän pesuainetta. Jos pyykki on jakautunut koneeseen Epätasapainon välttämiseksi hyvin epätasaisesti, voi pesuohjelma kannattaa pestä aina yhdessä kestää noin 10 minuuttia suuria ja pieniä vaatekappaleita. kauemmin, koska epätasapainon tunnistus yrittää jakaa pyykkiä tasaisemmin. Jos tulovesi on hyvin kylmää, sen lämmittäminen kestää kauemmin, jolloin ohjelma saattaa pidentyä jopa noin 20 minuuttia. Äänimerkki kuuluu Äänimerkki on kytketty päälle samalla kun valitsimet kytkettiin päälle tai pois päältä. Äänimerkin poiskytkentä: Paina valitsinta M ja aseta ohjelmavalitsin asentoon Kirjopyykki 30 ºC. Pidä valitsinta M painettuna niin kauan, kunnes äänimerkki kuuluu. Äänimerkki on nyt kytketty pois päältä. Äänimerkin poiskytkentä tai äänenvoimakkuuden muuttaminen: Paina valitsinta v niin kauan kunnes äänimerkki kuuluu ja sen äänenvoimakkuus alkaa muuttua. Vapauta valitsin, kun äänimerkin voimakkuus on haluamasi. Valittu asetus tallentuu koneen muistiin. Ohjelmavaiheen äänimerkki on kytketty päälle. Jos häiriö esiintyy uudelleen, soita huoltoon, kat so sivu Kulutustiedot Normaali pesuohjelma Lisätoiminto Täyttömäärä Kulutustiedot** Sähkö Kirjopyykki 40 C Kirjopyykki 60 C Kirjopyykki 60 C Tahrat Valkopyykki 90 C (kuumaan pesuveteen lisätään ennen veden poispumppaamista noin 7 litraa kylmää vettä) Siliävät 40 C Siliävät 40 C (sopii myös pikaohjelmille) Hienopesu/Silkki 30 C Villa 30 C * Vesi 60 l 60 l 46 l 67 l Ohjelman kestoaika 2:10 h 1:17 h 2:10 h 2:10 h v* - 6 kg 5 kg 6 kg 6 kg 0,65 kwh 0,95 kwh 1,02 kwh 2,1 kwh v* v v* - 3 kg 3 kg 2 kg 0,5 kwh 0,5 kwh 0,3 kwh 50 l 38 l 42 l 1:18 h 0:47 h 0:35 h v* 2 kg 0,2 kwh 35 l 0:50 h Pesuohjelman lisätoiminto v on normien EN ja IEC mukaista testausta varten. ** Vedenpaine, kovuus, lämpötila, sijoituspaikan lämpötila, pyykin laatu, määrä ja likaisuus, käytetty pesuaine, jännitevaihtelut verkossa ja valitut lisätoiminnot vaikuttavat ilmoitettuihin kulutustietoihin. 51 Huoltopalvelu Ennen kuin soitat huoltoon, tarkista voitko korjata vian itse (katso alkaen sivulta 46). Neuvontatapauksissa joudut maksamaan mahdolliset huoltoliikkeelle aiheutuneet kustannukset. Löydät lähimmän huoltoliikkeen oheisesta luettelosta. Ilmoita huoltopalvelulle laitteen tuotenumero (E Nr.) ja valmistusnumero (FD). Tyyppikilpi Nämä tiedot löydät avatun täyttöluukun kehyksellä sijaitsevasta tyyppikilvestä ja paksuin viivoin korostet tuna laitteen takana sijaitsevasta laitekilvestä. E Nr. FD Tuotenumero Valmistusnumero Merkitse laitteen numerot tähän. Autat huoltopalvelua, kun ilmoitat jo puhelimessa tuo tenumeron ja valmistusnumeron. Näin säästät huolto miehen turhista matkoista aiheutuneet kulut. 52 Pyykinpesukoneen sijoitus, liitäntä ja kuljetus Turvallisuusohjeita d Loukkaantumisvaara! Pesukone on painava. Ole varovainen konetta nostet taessa. Huom Jäätyneet letkut voivat haljeta/rikkoutua. Älä sijoita pesukonetta ulos tai tiloihin, joissa vesi voi jäätyä. Pesukone voi vaurioitua. Älä nosta konetta sen ulko nevista osista (esim. täyttöluukku). Noudata tässä olevien ohjeiden lisäksi paikallisen vesi ja sähkölaitoksen antamia määräyksiä. Jos olet epävarma, jätä liitäntä huoltomiehen tehtäväksi. 53 Toimituksen sisältyvät tarvikkeet Pesurummussa: - vedenottoletku. Jokainen pesukone tarkastetaan ennen tehtaalta lähtemistä huolellisesti käyttöolosuhteita vastaavissa olosuhteissa. Pesurumpuun jäänyt kosteus ja vesi johtuvat tästä tarkastuksesta. Koneen takana: - vedenpoistoletku, - kaareva letkun pidike, kun vedenpoisto tapahtuu esim. pesualtaaseen, - sähköliitäntäletku ja pistoke. Liitäntätilanteen mukaan voidaan lisäksi tarvita: - letkunkiinnitin Ø mm (saatavissa alan liik keistä) hajulukkoon kiinnittämistä varten. Pussissa: - ruuviavain, - adapter ½" -¾", - suojatulpat reikien peittämiseen kuljetustukien poiston jälkeen. Hyödyllisiä työkaluja Seuraavista työkaluista on apua: - lenkkiavain SW 13 kuljetustukien poistamiseen, - vesivaaka koneen suoristamiseen. 54 Mitat a = 600 mm b = 590 mm c = 852 mm Paino kg (riippuen mallista) Sijoitusalusta Pesukone on sijoitettava niin, että se pysyy hyvin pai kallaan myös linkouksen aikana. Sijoitusalustan on oltava kiinteä ja tasainen. Pehmeät lattiapäällysteet, esim. kokolattiamatot tai päällysteet, joissa on vaahtomuovia, eivät sovellu sijoitusalustaksi. Jos huoneessa on puupalkkirakenteet: q Mikäli mahdollista sijoita kone huoneen nurkkaan. q Kiinnitä lattiaan ruuveilla vettäkestävä puulevy (paksuus vähintään 30 mm). q Kiinnitä pesukone paikoilleen jaloista kiinnityssar jan* avulla. Jos pesukone sijoitetaan jalustan päälle: q Kiinnitä pesukone paikoilleen jaloista kiinnityssar jan* avulla. * Kiinnityssarjan saat alan liikkeistä tai huoltopal velusta, tilaus nro WMZ 2200.

12 Powered by TCPDF ( 55 Kuljetustukien poisto Ennen kuljetustukien poistamista d Huom Irrota ehdottomasti kuljetustuet ennen koneen en simmäistä käyttökertaa. q Ota letkut pois pidikkeistä. q Irrota kaareva letkun pidike. Kuljetustukien poisto q Avaa ruuveja 1, 2 ja 3 avaimella SW 13, kunnes ne liikkuvat vapaasti holkeissa. q Irrota kuljetustuet 1 ja 2 kokonaan (ruuvi yhdessä aluslaatan ja holkin kanssa). 56 q Irrota kuljetustuki 3 kokonaan (ruuvi yhdessä jou sen, aluslaatan ja holkin kanssa). Tartu tällöin toi sella kädellä aukaistun täyttöluukun kautta pesu rumpuun ja vedä rumpua hieman eteenpäin. q Kiinnitä suojatulpat paikoilleen. 57 Kuljetustukien säilyttäminen Säilytä kuljetustuet huolellisesti mahdollista myöhempää kuljetusta varten (esim. muutto). q Säilytä kuljetustuet 1 ja 2 kokoonpantuna (aluslaat ta ja holkki ruuviin kiinnitettynä). 58 Letkujen ja johtojen pituudet Vasemmanpuoleinen liitäntä n. 100 cm n. 145 cm maks. 100 cm n. 90 cm Oikeanpuoleinen liitäntä n. 145 cm n. 100 cm n. 135 cm Jatkoletku Alan liikkeistä on saatavissa: - liitäntätarvikesarja ja muoviletku (n. 2,50 m), tilaus nro WMZ 2380, - pitempi vedenottoletku (n. 2,20 m). maks. 100 cm 59 Vesiliitäntä Vedenotto Noudata ehdottomasti tässä annettavia ohjeita vuoto jen tai vesivahinkojen välttämiseksi! Huom Käytä pesukonetta vain kylmän vesijohtoveden kans sa. Älä liitä konetta paineettoman vedenlämmittimen sekoittimeen. Jos olet epävarma, jätä liitäntä huoltomiehen tehtä väksi. Vedenottoletkua koskevia huomautuksia - varo, ettei vedenottoletku mene mutkalle tai jää puristuksiin, - älä tee muutoksia letkuun tai katkaise sitä (letku ei silloin ole enää riittävän luja). Kiristä muoviset kierrekiinnitykset vain käsikireydelle. Älä irrota sihtejä vedenottoletkusta. Vesijohtoverkoston vedenpaine: - Vedenpaineen tulee olla välillä bar (kun ve sihana on auki, veden virtausmäärän on oltava vä hintään 8 litraa minuutissa). - Jos vedenpaine on korkeampi, asenna paineena vedä letkua Varmista vedenpoistoletku, niin ettei se pääse pu toamaan lattialle. q Tarkista vedenpoistovaiheen aikana, että vesi poi stuu koneesta riittävän nopeasti. 61 Suoristaminen Suorista pesukone neljän säädettävän jalan ja vesi vaa'an avulla: q Avaa vastamutteri 1 kiertämällä ruuviavainta myö täpäivään. q Muuta koneen jalan 2 korkeutta. q Kiristä vastamutteri 1 koneen runkoa vasten. Pi dä samalla kiinni jalasta, jottei korkeus muutu. Koneen on oltava vaakasuorassa ja tukevasti lattialla kaikkien neljän jalan varassa. Kone ei saa missään tapauksessa heilua. Kaikkien neljän säätöjalan vastamuttereiden on oltava kierrettynä tiukalle koneen runkoa vasten! Huom Jos kone on äänekäs, se tärisee tai»vaeltaa«, sy ynä voi olla, ettei kone ole suorassa oikein! 62 Sähköliitäntä Huom Pesukoneen saa liittää ainoastaan vaihtovirtaan määräysten mukaisesti asennetun ja maadoitetun pistorasian kautta. Pesukoneen laitekilvessä ilmoitetun jännitteen on olta va sama kuin verkkojännitteen. Liitäntätiedot ja vaadittava sulake on ilmoitettu laitekil vessä. Varmista, että: - verkkopistoke ja pistorasia sopivat toisiinsa, - johdon pinta ala on riittävä, - maadoitusjärjestelmä on asennettu määräysten mukaisesti. Liitäntäjohdon saa (tarvittaessa) vaihtaa vain sähköa sentaja. Varaliitäntäjohtoja saat huoltopalvelusta. Älä käytä haaroitusjohtoja/ tulppia tai jatkojohtoja. Kun käytät vikavirtasuojakytkintä, siinä tulee olla mer kintä: 7. Ainoastaan tämäntyyppiset suojakytkimet täyttävät nykyään voimassa olevat määräykset. Älä laita verkkopistoketta pistorasiaan tai irrota sitä pistorasiasta kostein käsin. Irrota verkkopistoke pistorasiasta pistokkeesta vetämällä. Älä vedä liitäntäjohdosta. 63 Kuljetus, esim. muuton yhteydessä Ennen pesukoneen kuljettamista - sulje vesihana, - poista vedenpaine vedenottoletkusta (katso sivu 44), - poista koneeseen jäänyt pesuvesi (katso sivu 42), - irrota pesukone sähköverkosta, - irrota letkut, - kiinnitä molemmat alas tulevat kuljetustuet. Kuljetuksen ja asianmukaisen liitännän jälkeen käyn nistä ensin lisäohjelma Veden poisto ja vasta sitten pesuohjelma. Kuljetustukien esivalmistelut ja kiinnitys q Irrota molemmat alhaalla olevat suojatulpat. q Kuljetustuen esivalmistelut: Kierrä ruuvia sen verran ulos holkista, että ruuvin pää ja holkinpää ovat samassa tasossa. q Ota avuksi toinen henkilö, joka vetää pesurumpua luukkuun päin ja pitää rummun paikallaan. Aseta nyt kuljetustuet 1 ja 2 paikoilleen ja kiristä ruuvit. Laattojen nokan tulee kiinnittyä takaseinäs sä olevaan uraan. 64 Hakemisto A Ajastusaika, 10, 12, 30 D E Demo-ohjelmat, 39 Esipesu, 10 Kuljetus, 64 Kuljetustukien kiinnitys, 64 Kuljetustukien poisto, 56 Kuljetustukien säilyttämi nen, 58 Kulutustiedot, 51 N H L Hävittämisohjeita, 5 Hienopesu, 22 Hoito-ohjemerkinnät, 17 Huoltoluukku, 42 Huoltopalvelu, 52 Huuhtelu, 23 I Internet, 4 J Jatkoletku, 59 K Kalkinpoisto, 45 Käynnistys painike, 9 Käytöstä poistettu laite, 5 Käyttöhäiriöt, 46 Kiinnityssarja, 55 Kirjopyykki, 21 Tahrat, 21 Lapsilukko, 32 Lapsilukon aktivointi, 32 Lapsilukon avaaminen, 10, 11, 32 Letkujen ja johtojen pi tuudet, 59 Likaisuusasteet, 15 Linkous, 23 Linkousnopeus, 10, 12, 29 Liotus, 37 Lisäohjelmat, 23 Lisätoiminnot, 9, 24 P, 9, 24 e, 9, 24 K, 9, 24 Näyttöpalkki, 10 Näyttöruutu, 9, 10 Ajastusaika, 10 Lapsilukon avaami nen, 10 Linkousnopeus, 10 Näyttöpalkki, 10 Ohjelman kestoaika, 10, 12 Ohjelmavaiheen näyttö, 10, 11 Suositeltu täyttömäärä, 10 Viannäyttö, 10 Yliannostus, 10 O v, 9, 25 M Ohjaustaulu, 9 Ohjelma käynnistyy, 26 Ohjelman keskeyttämi nen, 34 Ohjelman kestoaika, 10, 51 Ohjelman muuttaminen, 33 Ohjelman päättyminen, 35 Ohjelmavalitsin, 9, 21 Mitat, P Pakkaus, 5 Peruspesuohjelmat, 21 Peseminen, 26 Pesuainemäärän annos telu, 19 Pesuainemäärän täyttö, 20 Pesuohjelmat, 21 Pika+Mix, 22 Puhdistus ja hoito, 40 Koneen runko, 40 Nukkasihdit, 44 Ohjaustaulu, 40 Pesuainekotelo, 41 Pesurumpu, 40 Poistopumppu, 42 Vedenottoletku, 40 Pumpunkansi, 43 Pyykin asettaminen ko neeseen, 14, 18 Pyykin esivalmistelu, 14 Pyykin lajittelu, 15 Pyykin poisto koneesta, 36 Pyykinpesukone, 8 S Säästövinkkejä, 6 Sähköliitäntä, 63 Sijoitusalusta, 55 Siliävät, 21 Silkki, 22 Suoristaminen, 62 Suositeltu täyttömäärä, 10, 11 V T Valkopyykki, 21 Valmistusnumero, 52 Värin poisto, 38 Värjäys, 38 Veden poisto, 23 Vesiliitäntä, 60 Viannäyttö, 10, 46 Villa, 22 Tahranpoisto, 16 Tärkkäys, 37 Toiminnot, 21 Toimituksen sisältyvät tarvikkeet, 54 Tulppa, 42 Tuotenumero, 52 Turvallisuusohjeita, 7, 53 Tyhjennysletku, 42 Työkalut, 54 Tyyppikilpi, 52 Y Yliannostus, 10, 11 Ympäristönsuojelu, ROBERT BOSCH HAUSGERÄTE GMBH WFX160SN/WFX140SN/WFX120SN 1003 fi
